KARTTAILTAPÄIVÄ Haukkavuori Paikalla: Ari Hietanen Kari Hovi Heikki Kyyrönen Seppo Tuominen Kari Ylönen Asko Määttä.

Transkriptio

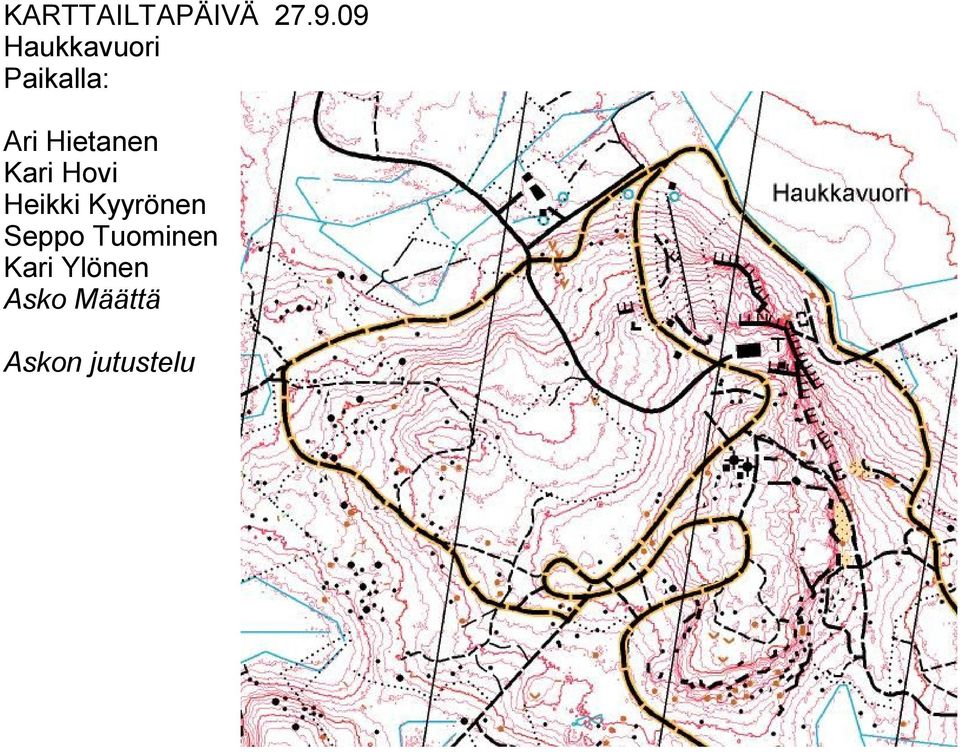

1 KARTTAILTAPÄIVÄ Haukkavuori Paikalla: Ari Hietanen Kari Hovi Heikki Kyyrönen Seppo Tuominen Kari Ylönen Asko Määttä Askon jutustelu

2 GPS:n 1 vaihe Mittaukset maastossa tallentimeen; DGPS Vähäisiä muistiinpanoja maastossa Tiedot DXF:nä OCADiin Piirtäminen kotona Haukkavuori Hautala (Ossi teki maastotyön) Hangasmäki tarkka GPS + alussa ainoa vaihtoehto käyttää GPS kartoituksessa - noin 2 kertainen työ - unohduksia ja tarkistusta - pieni virhe näkyy kohteiden kulmissa helposti Ruhanmäki Järvenmäenlampi 2007 (Kari teki maastotyön)

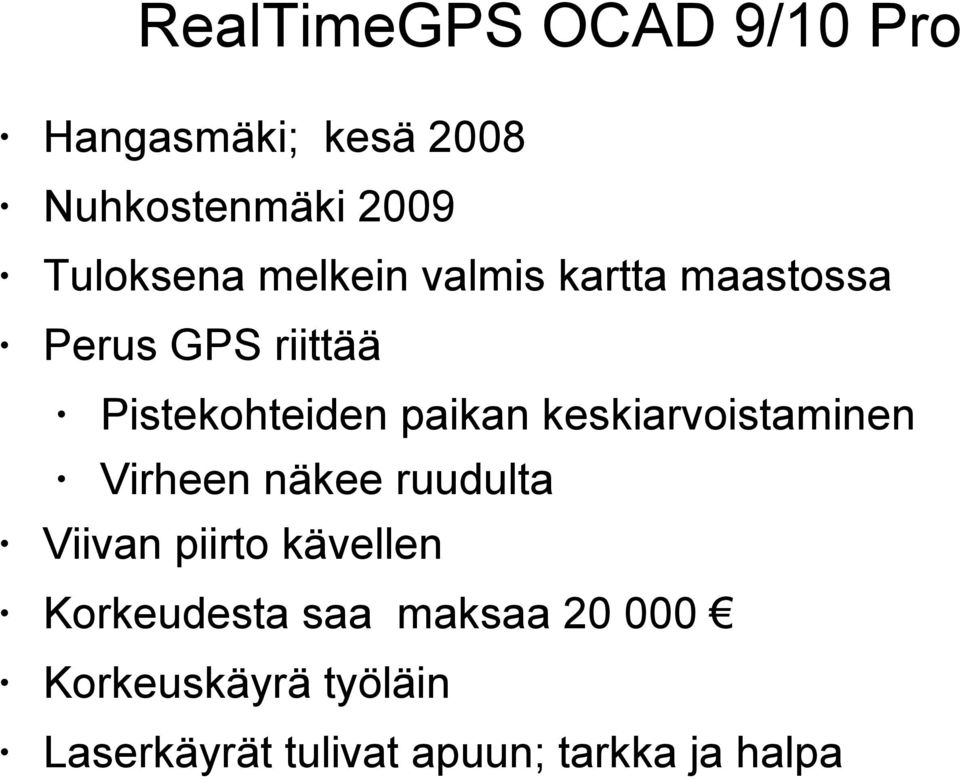

3 RealTimeGPS OCAD 9/10 Pro Hangasmäki; kesä 2008 Nuhkostenmäki 2009 Tuloksena melkein valmis kartta maastossa Perus GPS riittää Pistekohteiden paikan keskiarvoistaminen Virheen näkee ruudulta Viivan piirto kävellen Korkeudesta saa maksaa Korkeuskäyrä työläin Laserkäyrät tulivat apuun; tarkka ja halpa

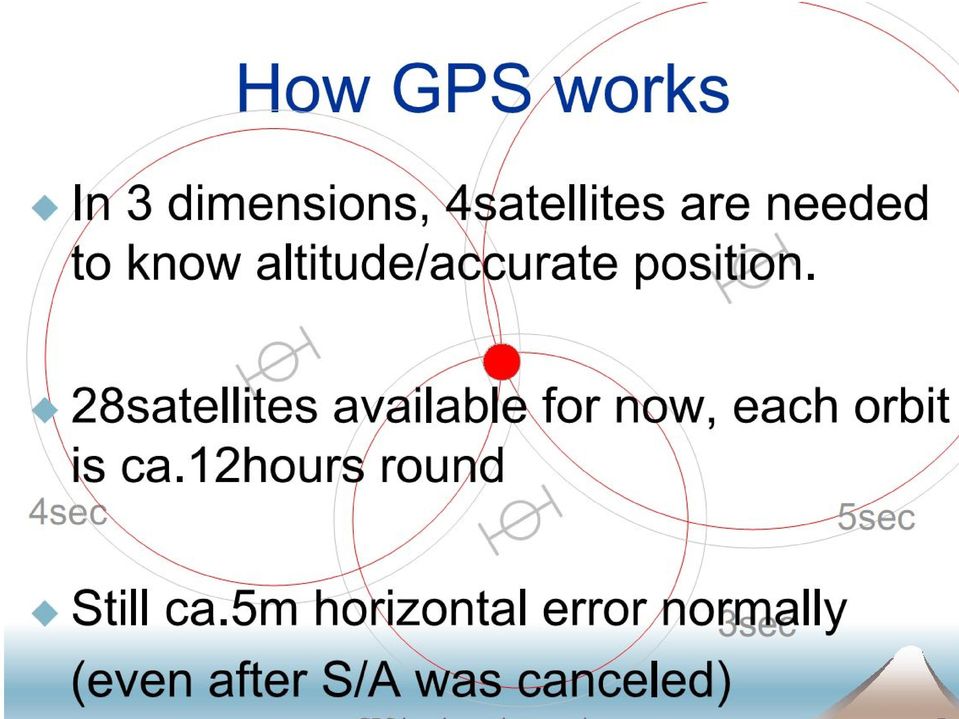

4

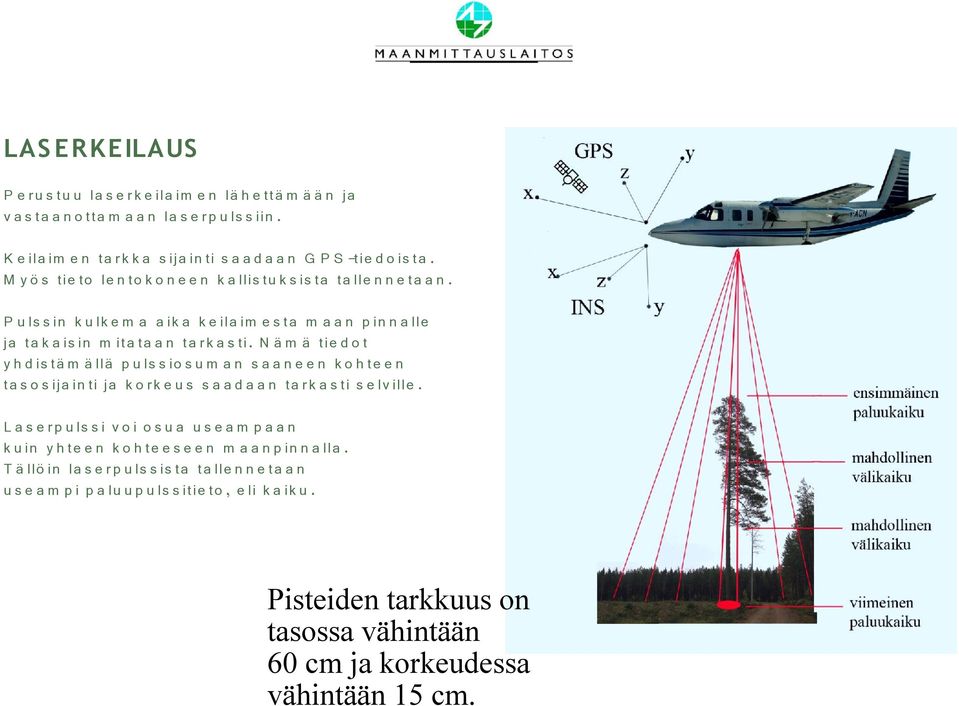

5 LAS ERKEILAUS P e ru s tu u la s e rk e ila im e n lä h e ttä m ä ä n ja v a s ta a n o tta m a a n la s e rp u ls s iin. K e ila im e n ta rk k a s ija in ti s a a d a a n G P S -tie d o is ta. M y ö s tie to le n to k o n e e n k a llis tu k s is ta ta lle n n e ta a n. P u ls s in k u lk e m a a ik a k e ila im e s ta m a a n p in n a lle ja ta k a is in m ita ta a n ta rk a s ti. N ä m ä tie d o t y h d is tä m ä llä p u ls s io s u m a n s a a n e e n k o h te e n ta s o s ija in ti ja k o rk e u s s a a d a a n ta rk a s ti s e lv ille. L a s e rp u ls s i v o i o s u a u s e a m p a a n k u in y h te e n k o h te e s e e n m a a n p in n a lla. T ä llö in la s e rp u ls s is ta ta lle n n e ta a n u s e a m p i p a lu u p u ls s itie to, e li k a ik u. Pisteiden tarkkuus on tasossa vähintään 60 cm ja korkeudessa vähintään 15 cm.

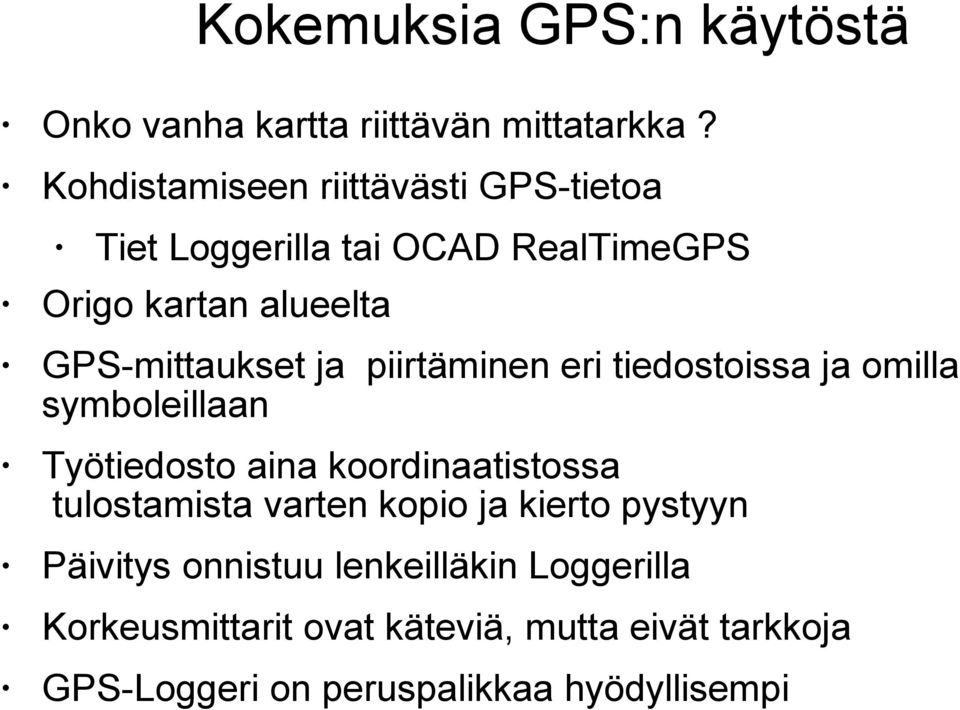

6 Kokemuksia GPS:n käytöstä Onko vanha kartta riittävän mittatarkka? Kohdistamiseen riittävästi GPS-tietoa Tiet Loggerilla tai OCAD RealTimeGPS Origo kartan alueelta GPS-mittaukset ja piirtäminen eri tiedostoissa ja omilla symboleillaan Työtiedosto aina koordinaatistossa tulostamista varten kopio ja kierto pystyyn Päivitys onnistuu lenkeilläkin Loggerilla Korkeusmittarit ovat käteviä, mutta eivät tarkkoja GPS-Loggeri on peruspalikkaa hyödyllisempi

7 Kuinka teen RealTimeGPS:llä 1 (2) Aloitan mäkien päältä Piirrän luonnokset valmiiksi ennen maastotyötä Käyrä, tiet, ojat Paljon käyrätyötä vai selkeä käyrä? Kiertelen ja mittaan keskeisiä kohteita Kiviä, kumpareita; jyrkänteitä Avokallioita, kuvioita Selkeitä käyriämutkia Käyräkuvaus lopuksi jos paljon mutkia Jos vähän mutkia niin teen käyrän samalla

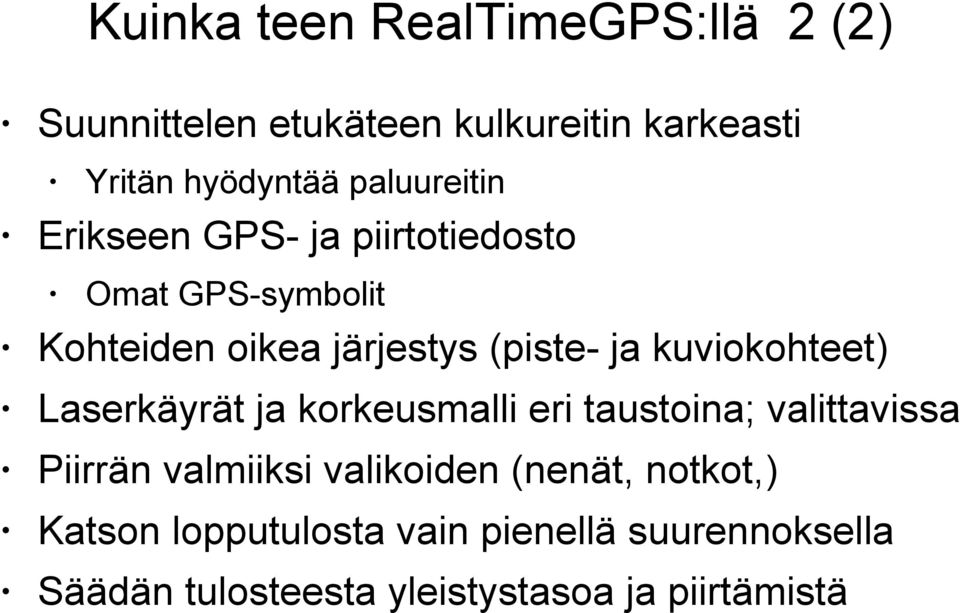

8 Kuinka teen RealTimeGPS:llä 2 (2) Suunnittelen etukäteen kulkureitin karkeasti Yritän hyödyntää paluureitin Erikseen GPS- ja piirtotiedosto Omat GPS-symbolit Kohteiden oikea järjestys (piste- ja kuviokohteet) Laserkäyrät ja korkeusmalli eri taustoina; valittavissa Piirrän valmiiksi valikoiden (nenät, notkot,) Katson lopputulosta vain pienellä suurennoksella Säädän tulosteesta yleistystasoa ja piirtämistä

9 Laitesuosituksia? GPS_loggeri; Bluetooth yhteys PC:hen 5 Hz mittausväli hyvä OCAD 10 Pro Kevyt PC ( ) Kirkas näyttö tarvitaan + Edullinen Sopiva kantolaite? UMPC Tablet PC (esim Samsung Q1 Ultra) + Kartta ja maasto oikeinpäin + sopii käteen - maksaa melko paljon Korkeusmittari jos ei kunnon käyriä

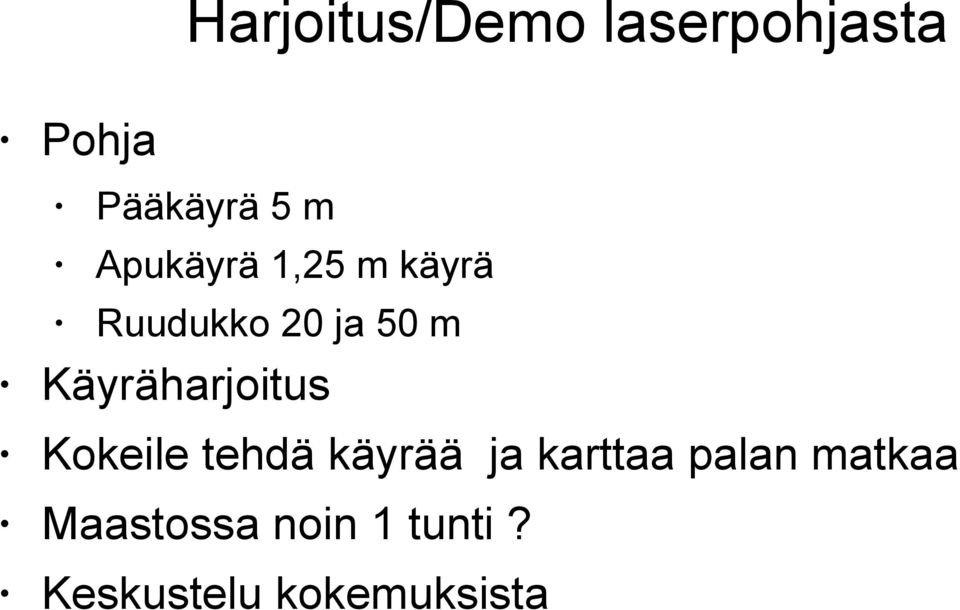

10 Harjoitus/Demo laserpohjasta Pohja Pääkäyrä 5 m Apukäyrä 1,25 m käyrä Ruudukko 20 ja 50 m Käyräharjoitus Kokeile tehdä käyrää ja karttaa palan matkaa Maastossa noin 1 tunti? Keskustelu kokemuksista

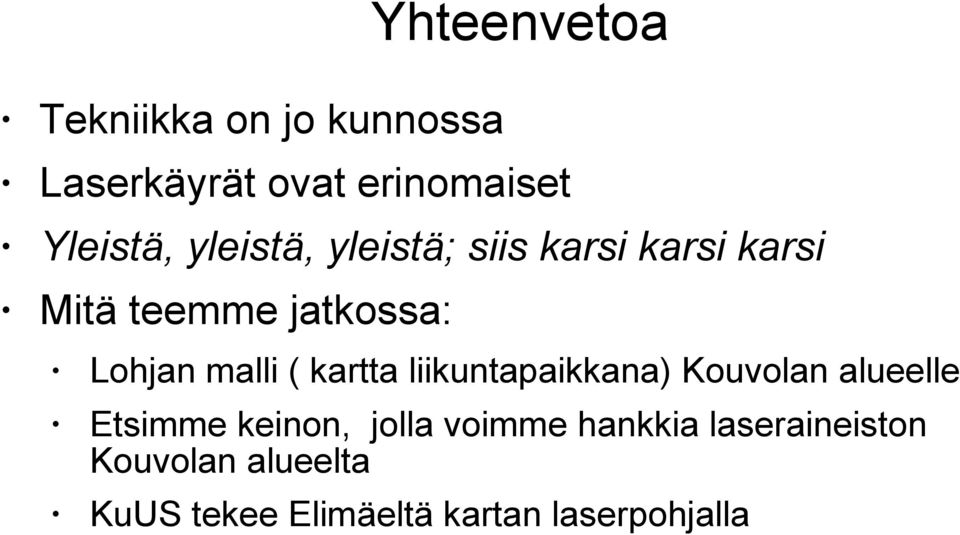

11 Tekniikka on jo kunnossa Yhteenvetoa Laserkäyrät ovat erinomaiset Yleistä, yleistä, yleistä; siis karsi karsi karsi Mitä teemme jatkossa: Lohjan malli ( kartta liikuntapaikkana) Kouvolan alueelle Etsimme keinon, jolla voimme hankkia laseraineiston Kouvolan alueelta KuUS tekee Elimäeltä kartan laserpohjalla

12 Askon laitteet: Samsung Q1 Ultra-Pro 800 Bartez with Intel A110 ULV 800 MHz (HSDPA) 1024 MB DDR2-RAM (1x1024) 60 GB HDD 1.8 Zoll (4200rpm) 2 akkua; kestot 5 + 2,5h Vertailuun hyvät sivut ovat : GPS: Qstarz BT-Q1000X Travel Recorder BT GPS MTK II Chipset 66Ch
