Verkkodatalehti. DBS60E-S1FC01000 DBS60 Core PULSSIANTURI

Transkriptio

1 Verkkodatalehti DBS60E-S1FC01000 DBS60 Core

2 A B C D E F H I J K L M N O P Q R S T Tilaustiedot Tyyppi Tuotenumero DBS60E-S1FC Muita laiteversioita ja varusteita Esimerkkikuva Yksityiskohtaiset tekniset tiedot Suorituskyky Pulssia kierrosta kohden Mittavaihe 90 sähköinen/pulssia kierrosta kohden Mittavaihepoikkeama ± 18 / pulssia kierrosta kohden Virherajat Mittayksikköpoikkeama x 3 Tunnusteluaste 0,5 ± 5% Alustusaika < 5 ms 1) 1) Tämän ajan jälkeen voidaan lukea voimassa olevat signaalit. Sähköiset tiedot Sähköinen liittymä 4,5 V V, TTL/HTL universal 1) 2) Liitäntätyyppi Urosliitin, M12, 8-napainen, Säteissuuntainen Tehonkulutus 0,5 W (ilman kuormaa) Kuormitusvirta 30 ma, kanavaa kohden Lähtötaajuus 300 khz 3) Referenssisignaali, lukumäärä 1 Referenssisignaali, sijainti 90, sähköinen, riippuvainen A:n ja B:n pituudesta Napaisuussuoja Lähtöjen oikosulkukestävyys 4) MTTFd: vaarallinen keskimääräinen vikaantumisaika 500 vuotta (EN ISO ) 5) 1) 2) 3) 4) 5) 6 kanavaa, jos ei muuta kuvattu. Lähtötaso on riippuvainen syöttöjännitteestä. Enintään 450 khz tilauksesta. Oikosulku toista kanavaa US tai GND vasten sallittu enintään 30 s. Tässä on kysymyksessä vakiotuote, eikä mikään konedirektiivin mukainen turvakomponentti. Laskenta perustuu rakenneosien nimelliskuormitukseen, keskimääräiseen ympäristölämpötilaan 40 C, käyttötiheyteen 8760 h/a. Kaikkia elektronisia vikoja pidetään vaarallisina vikoina. Katso lisätietoja asiakirjasta nro ENKOODERIT SICK Verkkodatalehti :50:39 Oikeus muutoksiin pidätetään

3 Mekaaniset tiedot Mekaaninen rakenne Akseli, servolaippa Akselin läpimitta 6 mm x 10 mm 1) Laippatyyppi/momenttituki Laippa 3 x M3 ja 3 x M4 Paino 0,3 kg 2) Materiaali, akseli Ruostumaton teräs Materiaali, laippa Alumiini Materiaali, kotelo Alumiini Käynnistysmomentti 1,2 Ncm (+20 C) Käyttövääntömomentti 1,1 Ncm (+20 C) Sallittu akselikuormitus radiaalisesti/aksiaalisesti 100 N (Säteissuuntainen) 3) Pyörimisnopeus min ¹ 4) Maksimaalinen käyttökierrosluku min ¹ 5) Roottorin hitausmomentti 33 gcm² Laakerin käyttöikä 3,6 x 10^9 kierrosta Kulmakiihtyvyys rad/s² 1) 2) 3) 4) 5) 50 N (Päittäissuuntainen) 3) Muita pyynnöstä. Viitaten anturiin, joissa on pistokeliitäntä tai johto pistokeliitännällä. Korkeammat arvot mahdollisia, lyhentävät laakerin käyttöikää. Huomioi oma lämpeneminen 3,2 K per 1000 kierrosta/min toimintalämpötila-aluetta mitoitettaessa. Maksimi nopeus, joka ei johda anturin mekaaniseen vaurioitumiseen. Vaikutukset käyttöikään ja signaalin laatuun ovat mahdollisia. Huomioi maksimaalinen lähtötaajuus. Ympäristötiedot Sähkömagneettinen yhteensopivuus Normien EN ja EN mukaan Kotelointiluokka IP67, Kotelonpuoleinen (Normin IEC mukaan) 1) IP65, Akselinpuoleinen (Normin IEC mukaan) Sallittu suhteellinen ilmankosteus 90 % (Optiikan kastuminen ei sallittua) Toimintalämpötila-alue 30 C C, enintään 3000 pulssilla kierrosta kohden 2) Varastointilämpötila-alue 40 C C, Ilman pakkausta Iskunkestävyys 250 g, 3 ms (EN mukaan) Tärinänkestävyys 30 g, 10 Hz Hz (Normin EN mukaan) 1) 2) Vastapistoke asennettuna. Nämä arvot viittaavat kaikkiin mekaanisiin rakenteisiin suositeltavat lisätarvikeosat mukaan lukien, jos ei muuta mainittu. Luokitukset ECl@ss ECl@ss ECl@ss ECl@ss ECl@ss ECl@ss ECl@ss :50:39 Verkkodatalehti Oikeus muutoksiin pidätetään ENKOODERIT SICK 3

4 A B C D E F H I J K L M N O P Q R S T ECl@ss ETIM 5.0 ETIM 6.0 EC EC UNSPSC Mittapiirros (Mitat millimetreinä (mm)) Akseli Ø 6 mm, servolaippa, pistokeliitäntä (1.11) Ø 58 ±0.1 (2.28 ±0.01) 1 Nollapulssin merkintä kotelossa 2 Nollapulssin merkintä laipassa 3 Syvyys 4 Toleranssi, urosliitin reikäkuvaan Ø ( ) M23 Ø 50 f8 (1.97) Ø 6 f7 (0.24) 13 (0.51) 10 ±0.3 (0.39 ±0.01) 5.7 (0.22) 9.5 (0.37) 22 (0.87) ( ) M (1.75) ( ) 3 (0.12) 13 (0.51) (0.08) (1.24) Ø 58 (2.28) 4 ± x M3 3 x (0.28) Ø 42 ±0.05 (1.65 ±0.01) 25 3 x M4 3 x (0.28) 4 ENKOODERIT SICK Verkkodatalehti :50:39 3 Oikeus muutoksiin pidätetään

5 Asennusehdotus Servokiinnikkeen puolikuoren asennusehdotus (tuotenumero ) 4 x 90 Ø 71 (2.80) All dimensions in mm (inch) Pienen servokiinnikkeen asennusehdotus (tuotenumero ) 3 x 120 Ø 68 (2.68) All dimensions in mm (inch) PIN-kytkennät Näkymä laitepistokkeeseen M12 / M23 johdolla / kotelo Johdinten väri (johtoliitäntä) Urosliitin M12, 8-napainen Urosliitin M23, 12-napainen Selite Ruskea 1 6 A- Signaalijohdin Valkoinen 2 5 A Signaalijohdin Musta 3 1 B- Signaalijohdin Roosa 4 8 B Signaalijohdin :50:39 Verkkodatalehti Oikeus muutoksiin pidätetään ENKOODERIT SICK 5

6 A B C D E F Johdinten väri (johtoliitäntä) Urosliitin M12, 8-napainen Urosliitin M23, 12-napainen Keltainen 5 4 Z- Signaalijohdin Selite Liila 6 3 Z Signaalijohdin Sininen 7 10 GND Maadoitusliitäntä Punainen U s Syöttöjännite Ei kytketty Ei kytketty Ei kytketty Ei kytketty Ei kytketty Ei kytketty Ei kytketty Ei kytketty Suojaus Suojaus Suojaus Suojaus Suojaus yhdistettä enkooderikoteloon Kierrosluvun tarkastelu Pulses per revolution H I J K L M N O P Q R S T Speed N [min -1 ] 6 ENKOODERIT SICK Verkkodatalehti :50:39 Oikeus muutoksiin pidätetään

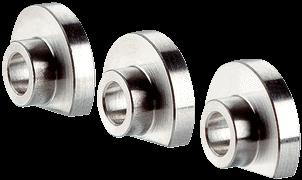

7 Signaalilähdöt Signaalilähdöt sähköliitännöille TTL ja HTL Cw tarkasteltuna enkooderiakselille suuntaan "A", vertaa mittapiirros. Syöttöjännite Lähtö 4,5 V... 5,5 V TTL 10 V V TTL 10 V V HTL 4,5 V V TTL/HTL universal 4,5 V V TTL Suositeltavat lisätarvikkeet Muita laiteversioita ja varusteita Lyhyt kuvaus Tyyppi Tuotenumero Paljekytkin, akselin halkaisija 6 mm / 6 mm, akselin suurin siirtymä: säteen suunnassa +/- 0,25 mm, päittäissuunnassa +/- 0,4 mm, kulma +/- 4 ; suurin käyntinopeus r/min, C, suurin vääntömomentti 80 Ncm; materiaali: palje ruostumatonta terästä, kiristysnavat alumiinia KUP-0606-B Porraskytkin, akselin halkaisija 6 mm / 6 mm, akselin suurin siirtymä: säteen suunnassa +/- 0,3 mm, päittäissuunnassa +/- 0,2 mm, kulma +/- 3 ; suurin käyntinopeus r/min, C, suurin vääntömomentti 80 Ncm; materiaali: lasikuituvahvistettu polyamidi, navat alumiinia KUP-0606-S Porraskytkin, akselin halkaisija 6 mm / 8 mm, akselin suurin siirtymä säteen suunnassa ± 0,3 mm, päittäissuunnassa ± 0,2 mm, kulma ± 3, maks. pyörimisnopeus r/ min, vääntöjousen jäykkyys 38 Nm/rad, materiaali: lasikuituvahvistettu polyamidi, navat alumiinia KUP-0608-S Akselisovitus :50:39 Verkkodatalehti Oikeus muutoksiin pidätetään ENKOODERIT SICK 7

8 A B C D E F H I J K L M N O P Q R S T Lyhyt kuvaus Tyyppi Tuotenumero Paljekytkin, akselin halkaisija 6 mm / 10 mm, akselin suurin siirtymä: säteen suunnassa +/- 0,25 mm, päittäissuunnassa +/- 0,4 mm, kulma +/- 4 ; suurin käyntinopeus r/min, C, suurin vääntömomentti 80 Ncm; materiaali: palje ruostumatonta terästä, kiristysnavat alumiinia KUP-0610-B Kaksoissilmukkakytkin, akselin halkaisija 6 mm / 10 mm, akselin suurin siirtymä: säteen suunnassa +/- 2,5 mm, päittäissuunnassa +/- 3 mm, kulma +/- 10 ; suurin käyntinopeus 3000 r/min, C, suurin vääntömomentti 1,5 Nm; materiaali: polyuretaani, laippa sinkittyä terästä KUP-0610-D Jousilevykytkin, akselin halkaisija 6 mm / 10 mm, akselin suurin siirtymä: säteen suunnassa +/- 0,3 mm, päittäissuunnassa +/- 0,4 mm, kulma +/- 2,5 ; suurin käyntinopeus r/min, C, suurin vääntömomentti 60 Ncm; materiaali: laippa alumiinia, kalvo lasikuituvahvistettua polyamidia ja kytkimen kara karkaistua terästä KUP-0610-F Porraskytkin, akselin halkaisija 6 mm / 10 mm, akselin suurin siirtymä: säteen suunnassa ± 0,3 mm, päittäissuunnassa ± 0,3 mm, kulma ± 3 ; suurin käyntinopeus r/min, C, suurin vääntömomentti 80 Ncm; materiaali: lasikuituvahvistettu polyamidi, navat alumiinia KUP-0610-S Alumiininen mittauspyörä O-renkaalla (NBR70) umpiakselille 6 mm, kehä 200 mm BEF-MR006020R Mittauspyörä O-renkaalla (NBR70) umpiakselille 6 mm, kehä 300 mm BEF-MR006030R Alumiininen mittauspyörä O-renkaalla (NBR70) umpiakselille 6 mm, kehä 500 mm BEF-MR006050R Alumiininen mittauspyörä ristirihlauspinnalla umpiakselille 6 mm, kehä 200 mm BEF-MR06200AK Alumiininen mittauspyörä sileällä polyuretaanipinnalla umpiakselille 6 mm, kehä 200 mm BEF-MR06200AP Alumiininen mittauspyörä uritetulla polyuretaanipinnalla umpiakselille 6 mm, kehä 200 mm BEF-MR06200APG Alumiininen mittauspyörä nypytetyllä polyuretaanipinnalla umpiakselille 6 mm, kehä 200 mm BEF-MR06200APN O-rengas mittauspyörille (kehä 200 mm) BEF-OR O-rengas mittauspyörille (kehä 300 mm) BEF-OR O-rengas mittauspyörille (kehä 500 mm) BEF-OR Laakeripukki servo- ja kiristyslaippaenkooderille. Heavy Duty -laakeripukki kestää erittäin suuret radiaaliset ja aksiaaliset akselikuormitukset. Erityisesti käytettäessä hihnapyöriä, ketjupyöriä, kitkapyöriä. BEF-FA-LB Asennussarja servolaippa-enkooderin asennukseen laakeripukille, 1 porraskytkin SKPS /06 1 kuusiokoloavain avainväli 1,5 DIN 911, 3 kiinnitysepäkesko BEMN ruuvit M4 x 10 DIN 912,1 kuusiokoloavain avainväli 3 DIN 911, 1 porraskytkin SKPS /06 1 kuusiokoloavain SW1,5 DIN 911, 3 kiinnitysepäkesko BEMN ruuvit M4 x 10 DIN 912,1 kuusioavain SW3 DIN 911 BEF-MK-LB BEF-WG-SF Servokiinnikkeet, suuret, servolaipalle (kiinnityskäpälät, kiinnitysepäkeskot), 3 kpl, ilman kiinnitystarvikkeita, ilman kiinnitystarvikkeita BEF-WK-SF Sovituslaippa enkooderille servolaipalla, keskitystappi 50 mm, sisältää kiinnityssarjan BEF-MG Muut asennustarvikkeet Servokiinnike puolikuori (2 kpl) servolaipalle 50 mm keskitystapilla 8 ENKOODERIT SICK Verkkodatalehti :50:39 Oikeus muutoksiin pidätetään

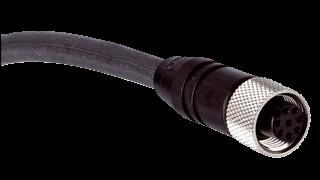

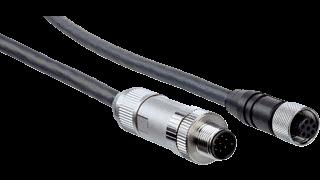

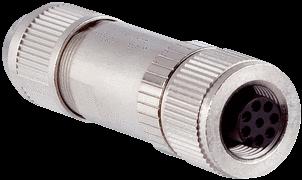

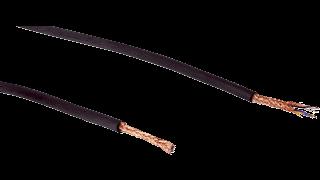

9 Lyhyt kuvaus Tyyppi Tuotenumero DOS-1208-GA LTG-2308-MWENC Pää A: Johto Johto: SSI, PUR, suojattu LTG-2411-MW Pää A: Johto Johto: SSI, PUR, halogeeniton, suojattu LTG-2512-MW Pää A: Johto Johto: SSI, TTL, HTL, PUR, halogeeniton, suojattu LTG-2612-MW Pää A: naarasliitin, M12, 8-napainen, suora Johto: PUR, halogeeniton, suojattu, 2 m DOL-1208-G02MAC Pää A: naarasliitin, M12, 8-napainen, suora Johto: PUR, halogeeniton, suojattu, 5 m DOL-1208-G05MAC Pää A: naarasliitin, M12, 8-napainen, suora Johto: PUR, halogeeniton, suojattu, 10 m DOL-1208-G10MAC Pää A: naarasliitin, M12, 8-napainen, suora Johto: PUR, halogeeniton, suojattu, 20 m DOL-1208-G20MAC Pää A: naarasliitin, M12, 8-napainen, suora Johto: PUR, halogeeniton, suojattu, 25 m DOL-1208-G25MAC Pää A: naarasliitin, M12, 8-napainen, suora, A-koodattu Pää B: urosliitin, M12, 8-napainen, suora, A-koodattu Johto: PUR, halogeeniton, suojattu, 2 m Energiansiirtoketjukäyttöön sopiva YF2AA8020S01MKA Pää A: naarasliitin, M12, 8-napainen, suora, A-koodattu Pää B: urosliitin, M12, 8-napainen, suora, A-koodattu Johto: PUR, halogeeniton, suojattu, 5 m Energiansiirtoketjukäyttöön sopiva YF2AA8050S01MKA Pää A: naarasliitin, M12, 8-napainen, suora, A-koodattu Pää B: urosliitin, M12, 8-napainen, suora, A-koodattu Johto: PUR, halogeeniton, suojattu, 10 m Energiansiirtoketjukäyttöön sopiva YF2AA8100S01MKA Pää A: naarasliitin, M12, 8-napainen, suora, A-koodattu Pää B: urosliitin, M12, 8-napainen, suora, A-koodattu Johto: PUR, halogeeniton, suojattu, 20 m Energiansiirtoketjukäyttöön sopiva YF2AA8200S01MKA Pistoliittimet ja johdot Pää A: naarasliitin, M12, 8-napainen, suora, A-koodattu Pää B: Johto: inkrementaalinen, SSI, suojattu Pää A: Johto Johto: SSI, PUR, halogeeniton, suojattu :50:39 Verkkodatalehti Oikeus muutoksiin pidätetään ENKOODERIT SICK 9
