Nivalan kaupunki TARJOUSPYYNTÖ 2012 Nivalan kaupunginkirjasto

Transkriptio

1 KIRJASTOAUTON KORIN HANKINTA Liite 2 POIKKEUKSET KIRJASTOAUTOSTANDARDIIN JA MUUT VAATIMUKSET Kirjastoauton tulee täyttää Suomen kirjastoseuran kirjastoautostandardityöryhmän laatiman Kirjastoautostandardin 2009 vaatimukset. Toimittajan on esitettävä Tilaajalle ennen rakennusvaihetta luettelo siitä, mitä materiaaleja, tarvikkeita ja muita varusteita aiotaan käyttää. Laitteiden ja varusteiden lopulliset sijoituspaikat suunnitellaan yhteistyössä tilaajan ja valitun Toimittajan kanssa. Kori Keulan ylityksen vahvistus. Paineilmalaitteet Autossa tulee olla tarpeellinen määrä paineilmasäiliöitä. Järjestelmä tulee mitoittaa niin, että asiakasovea voidaan avata ja sulkea tunnissa min kertaa käynnistämättä moottoria. Pakoputkisto Pakoputket on sijoitettava niin, että savuongelmia ei synny sisätiloissa. KORITYÖN VAATIMUKSET Auton ulkoasun suunnittelee taiteilija. Asiakas toimittaa auton ulkosuunnitelmat toimittajalle. Seinät Auton tulee olla suoraseinäinen. Lastin siirtymisen estämiseksi asennetaan käytävän toiselle puolelle liukuovi ja toiselta puolen avataan sähkökaapin ovi. Liukuseinän ja oven tulee pysyä paikoillaan ajon aikana. Katto Kattoon asennetaan kaksi lämpöeristeistä kattoluukkua. Takatiskin eteen kattoon kiinnitetään verhokisko nipsuineen. (Takatiski toimii vaalien aikana ennakkoäänestyspaikkana) Lattia Autossa tulee olla askelvarma muovinen turvalattia, joka on polyuretaani-käsitelty puhdistettavuuden helpottamiseksi. Ensimmäinen lattiakorotus alkaa rengaskotelon etureunasta. Lattiakorotusten kohtaan tarvitaan huomioväri. Väri on sekä lattiassa että korokkeen päädyssä. Portaikon eteen lattialle tulee portaikon levyinen kurastop-matto. Taka- ja etutiskien eteen tulee käytävän levyiset 600 mm pituiset kurastop-matot. Helmakotelot Akut sijoitetaan niin, että autoa ei tarvitse tallissa siirtää, kun akkuja huolletaan. Akkujen tulee olla sijoitettu ulos vedettäville tasoille akkukoteloissa, jotka ovat lämpöeristetyt. Mahdolliselle laiteakkuja varaavalle aggregaatille tulee varata ääni- ja lämpöeristetty helmatila. 1

2 Ilmastointijärjestelmän lauhduttimen tulee olla sijoitettu niin, että lämpö ei tule oviaukon kautta sisätiloihin. Lauhduttimien sijoittelu on toteutettava niin, että se ei aiheuta ylimääräistä korotusta sisätilaan. Sähkökaappi, akkuvaraaja/erotuslaite, invertteri sijoitetaan aineistopuolelle kaappeihin, ellei niitä voi sijoittaa auton helmatiloihin, niin että auton toiminnan käyttövarmuus ja käytön turvallisuus ei vaarannu. Sähköteknisten laitteiden toimintonapit tulee sijoittaa kuljettajakonsoliin. Peruutusvalot Halogeenilisävalot taakse. Lisävalot kytkeytyvät automaattisesti päälle peruuttaessa. Ovet, portaikko ja niiden toimintalaitteet Oviaukon leveys tulee olla vähintään 820 mm. Oven korkeus on 2300 mm. Oven sijoituksen määrittelee auton paikka tallitiloissa: oven etureuna on mm auton keulasta. Oven paikka tarkastetaan vielä tilaajan kanssa ennen lopullista toteutusta. Oviaukon molemmin puolin kirjastoauton sisätilaan on sijoitettava läpinäkyvät vedonpoistoseinät. 1-lehtioven tulee toimia turvallisesti eri-ikäisten lasten käyttäminä. - oven hallinnointilaitteet on oltava kuljettajalla sekä molemmilla virkailijoilla. - asiakaspainikkeet on sijoitettava enintään 80 cm korkeudelle auton helmasta lapsen helposti saavutettaviksi Portaikon on oltava toimiva ja turvallinen. Portaikon syvyys on 720 mm oven ulkoreunasta lattian etureunaan (Lastaussillan pituuden vuoksi) - portaikko on valaistava tehokkaasti sisäpuolelta - portaikkoon on sijoitettava likaa keräävät, turvalliset ja siivotessa helposti irrotettavat matot - portaikon edusta on valaistava tehokkaasti alaspäin suunnatulla halogeenilla, kuitenkin niin, että asiakas ei pimeälläkään häikäisty - portaikossa tulee olla sivuvalot, jotka syttyvät asiakkaan avatessa ovea, hallinnointilaitteet sijoitetaan kuljettajan konsoliin - ulkopuolella oleva sisäänkäyntinappi on valaistava - porrasaskelmien tulee olla myös lapsille sopivat askelman korkeuden ja syvyyden suhteen - porraskotelo lämmitetään kosteuden, lumen ja jäätymisen estämiseksi - portaiden reunassa tulee olla turvamerkinnät - portaikossa tulee olla kahdet kaiteet - apuaskelmajärjestelyn hälytys toimii kuljettajan konsolissa olevalla valo- ja äänimerkillä. - Apuaskelman korkeuden maasta tulee olla mm. Ikkunat Ohjaamossa kuljettajanpuoleisen ikkunan sekä apumiehen puolella olevan ikkunan tulee olla avattava. Apumiehenpuoleisen ikkunan tulee jatkua niin pitkälle, että liikenteen näkyvyys kuljettajalle on riittävä. Ikkunan pituuden tulee olla vähintään 1800 mm, mikä voidaan tarvittaessa toteuttaa kahdella ikkunalla. Takaikkunan tulee olla mahdollisimman suuri tilan suhteen. Sivu- ja takaikkunoissa tulee olla rullaverhot. Peilit ja kamerajärjestelyt Auton sivupeilien tulee olla sähkölämmitteiset ja varustettu alaspäin valaisevilla työvaloilla. Työvalot toimivat 2

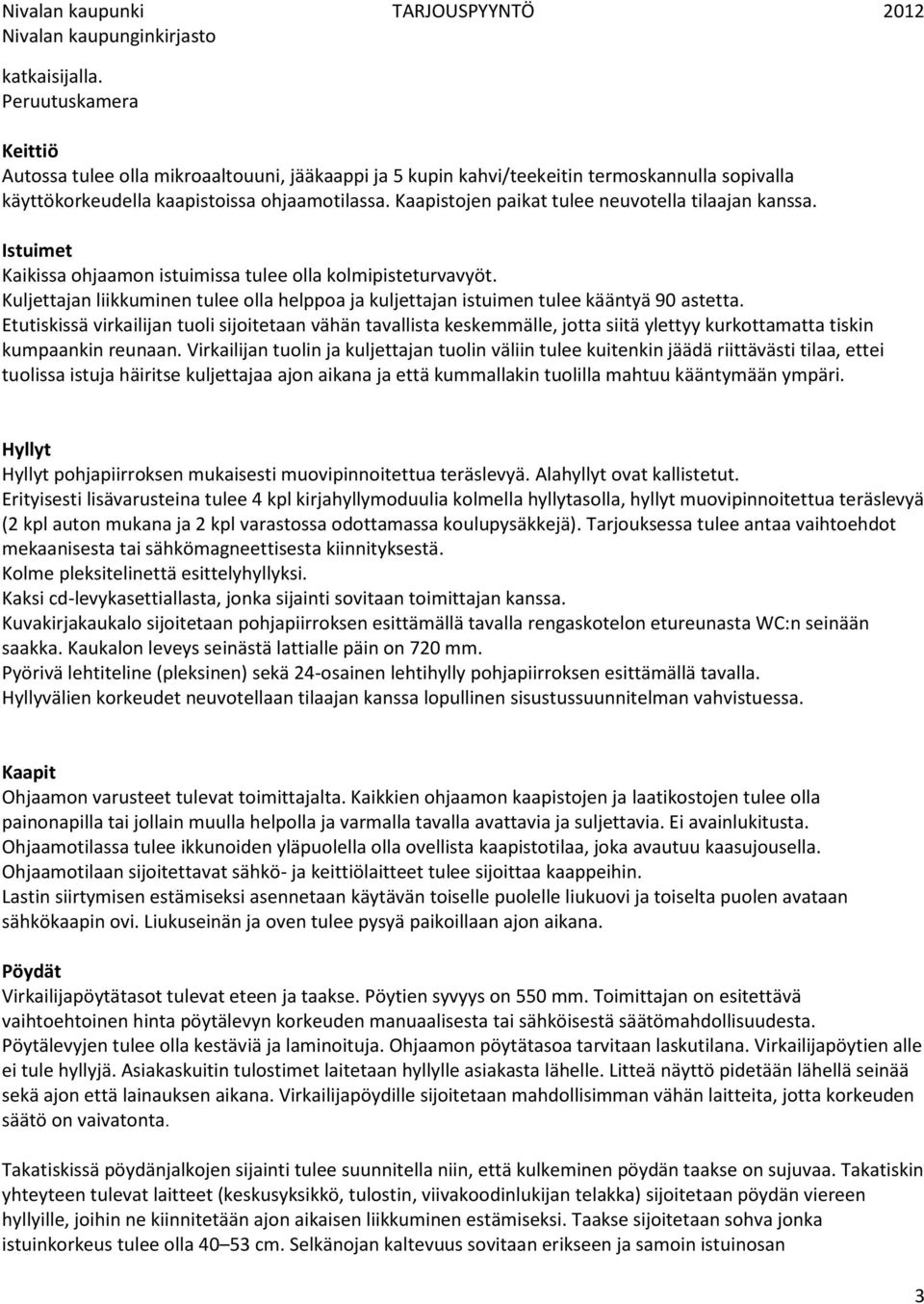

3 katkaisijalla. Peruutuskamera Keittiö Autossa tulee olla mikroaaltouuni, jääkaappi ja 5 kupin kahvi/teekeitin termoskannulla sopivalla käyttökorkeudella kaapistoissa ohjaamotilassa. Kaapistojen paikat tulee neuvotella tilaajan kanssa. Istuimet Kaikissa ohjaamon istuimissa tulee olla kolmipisteturvavyöt. Kuljettajan liikkuminen tulee olla helppoa ja kuljettajan istuimen tulee kääntyä 90 astetta. Etutiskissä virkailijan tuoli sijoitetaan vähän tavallista keskemmälle, jotta siitä ylettyy kurkottamatta tiskin kumpaankin reunaan. Virkailijan tuolin ja kuljettajan tuolin väliin tulee kuitenkin jäädä riittävästi tilaa, ettei tuolissa istuja häiritse kuljettajaa ajon aikana ja että kummallakin tuolilla mahtuu kääntymään ympäri. Hyllyt Hyllyt pohjapiirroksen mukaisesti muovipinnoitettua teräslevyä. Alahyllyt ovat kallistetut. Erityisesti lisävarusteina tulee 4 kpl kirjahyllymoduulia kolmella hyllytasolla, hyllyt muovipinnoitettua teräslevyä (2 kpl auton mukana ja 2 kpl varastossa odottamassa koulupysäkkejä). Tarjouksessa tulee antaa vaihtoehdot mekaanisesta tai sähkömagneettisesta kiinnityksestä. Kolme pleksitelinettä esittelyhyllyksi. Kaksi cd-levykasettiallasta, jonka sijainti sovitaan toimittajan kanssa. Kuvakirjakaukalo sijoitetaan pohjapiirroksen esittämällä tavalla rengaskotelon etureunasta WC:n seinään saakka. Kaukalon leveys seinästä lattialle päin on 720 mm. Pyörivä lehtiteline (pleksinen) sekä 24-osainen lehtihylly pohjapiirroksen esittämällä tavalla. Hyllyvälien korkeudet neuvotellaan tilaajan kanssa lopullinen sisustussuunnitelman vahvistuessa. Kaapit Ohjaamon varusteet tulevat toimittajalta. Kaikkien ohjaamon kaapistojen ja laatikostojen tulee olla painonapilla tai jollain muulla helpolla ja varmalla tavalla avattavia ja suljettavia. Ei avainlukitusta. Ohjaamotilassa tulee ikkunoiden yläpuolella olla ovellista kaapistotilaa, joka avautuu kaasujousella. Ohjaamotilaan sijoitettavat sähkö- ja keittiölaitteet tulee sijoittaa kaappeihin. Lastin siirtymisen estämiseksi asennetaan käytävän toiselle puolelle liukuovi ja toiselta puolen avataan sähkökaapin ovi. Liukuseinän ja oven tulee pysyä paikoillaan ajon aikana. Pöydät Virkailijapöytätasot tulevat eteen ja taakse. Pöytien syvyys on 550 mm. Toimittajan on esitettävä vaihtoehtoinen hinta pöytälevyn korkeuden manuaalisesta tai sähköisestä säätömahdollisuudesta. Pöytälevyjen tulee olla kestäviä ja laminoituja. Ohjaamon pöytätasoa tarvitaan laskutilana. Virkailijapöytien alle ei tule hyllyjä. Asiakaskuitin tulostimet laitetaan hyllylle asiakasta lähelle. Litteä näyttö pidetään lähellä seinää sekä ajon että lainauksen aikana. Virkailijapöydille sijoitetaan mahdollisimman vähän laitteita, jotta korkeuden säätö on vaivatonta. Takatiskissä pöydänjalkojen sijainti tulee suunnitella niin, että kulkeminen pöydän taakse on sujuvaa. Takatiskin yhteyteen tulevat laitteet (keskusyksikkö, tulostin, viivakoodinlukijan telakka) sijoitetaan pöydän viereen hyllyille, joihin ne kiinnitetään ajon aikaisen liikkuminen estämiseksi. Taakse sijoitetaan sohva jonka istuinkorkeus tulee olla cm. Selkänojan kaltevuus sovitaan erikseen ja samoin istuinosan 3

4 pehmustepaksuus. Sohvan istuin jaetaan useampaan osaan niin, että virkailijan istuimena toimiva osa tulee olla liikuteltavissa eteen ja taaksepäin tarpeen mukaan. Jalkatilaan tulee sijoittaa liikuteltava koroke. ATK-asennus Sisäisen verkon asennus sähkön ja verkkovetojen osalta kuuluu toimittajalle. Lämmitys Lämmitys toteutetaan kirjastoautostandardin mukaisesti, ottaen huomioon seuraavat poikkeukset: - Yksi lämmityspatteri sijoitetaan etutiskissä työpöydän alle tiskin etureunaa vasten. - Porraskotelo lämmitetään kosteuden, lumen ja jäätymisen estämiseksi. - Takatiskin tilan lämmitys tulee suunnitella niin, että se on riittävä ja yksi lämmityspatteri tulee virkailijapöydän alle tiskin etureunaa vasten. Ilmanvaihto ja Ilmastointi Ilmanvaihtoa säätämään asennetaan CO2 mittauslaitteet, jotka tehostavat ilmanvaihtoa tarpeen tullen. Takatiskin ilmanvaihto tulee toteuttaa huolellisesti niin, että sisäilma pysyy virkailijan työpisteessä hyvänä pitkienkin koulupysäkkien aikana. Tilaaja päättää ilmastoinnin tasosta tarjouksen perusteella. Lauhdutin tulee sijoittaa niin, ettei lämpöä siirry sisätiloihin. Sähköjärjestelmä Vaihtovirtageneraattorin ja invertterin tehon, käynnistysakkujen sekä korilaiteakkujen tehon, laadun ja määrän tulee vastata auton käyttötarkoituksen ja suunnitelman tarvetta. Korilaiteakkuja tulee olla min. 6 teholtaan 200 Ah sekä lisäksi tulee olla ilmastointilaitteen vaatimat akut. Ilmastointilaitteen akkujen vaihtoehtona on aggregaatti, joka sijoitetaan helmaan mahdollisimman äänieristetysti. Invertterin tehon tulee olla vähintään 2000W. Vaihtovirtalaturin tulee olla vähintään 300A. Käynnistysakkujen tehon tulee olla vähintään 2x Ah. Verkkolatauspisteen auton oikean puolen keulaan määrittelee auton sijoitus tallissa. Pisteen sijainti on 2700 mm keulasta ja korkeus 1500 mm tallin lattiasta. Toimittaja esittelee alustan sähköjärjestelmän piirustukset tilaajalle ennen työn aloittamista. Sähkö auton laitteisiin tulee tuottaa akuilla TAI aggregaatilla. Akkujen tulee olla sijoitettu ulos vedettäville tasoille akkukoteloissa, jotka ovat lämpöeristetyt. Pistorasioita tulee olla autossa runsaasti (minimi 30) ja helposti saavutettavissa paikoissa, myös keskiautossa mahdollisia laitetarpeita varten. Siivoukselle tulee olla oma pistorasia auton ovensuussa. Keskellä autoa, auton takaosassa ja mahdollisesti kalusteissa tarvittavien pistorasioitten paikat määritellään myöhemmin: seinä, lattia, katto, kalusteet, pöydät Sähkölaitteet autossa: Asiakkaan toimittamat ja asentamat sähkölaitteet: Kaksi työpistettä: näyttö, näppis, hiiri, tassu, kuittiprintteri, keskusyksikkö, tulostin. Toimittajan toimittamat ja asentamat sähkölaitteet: 4

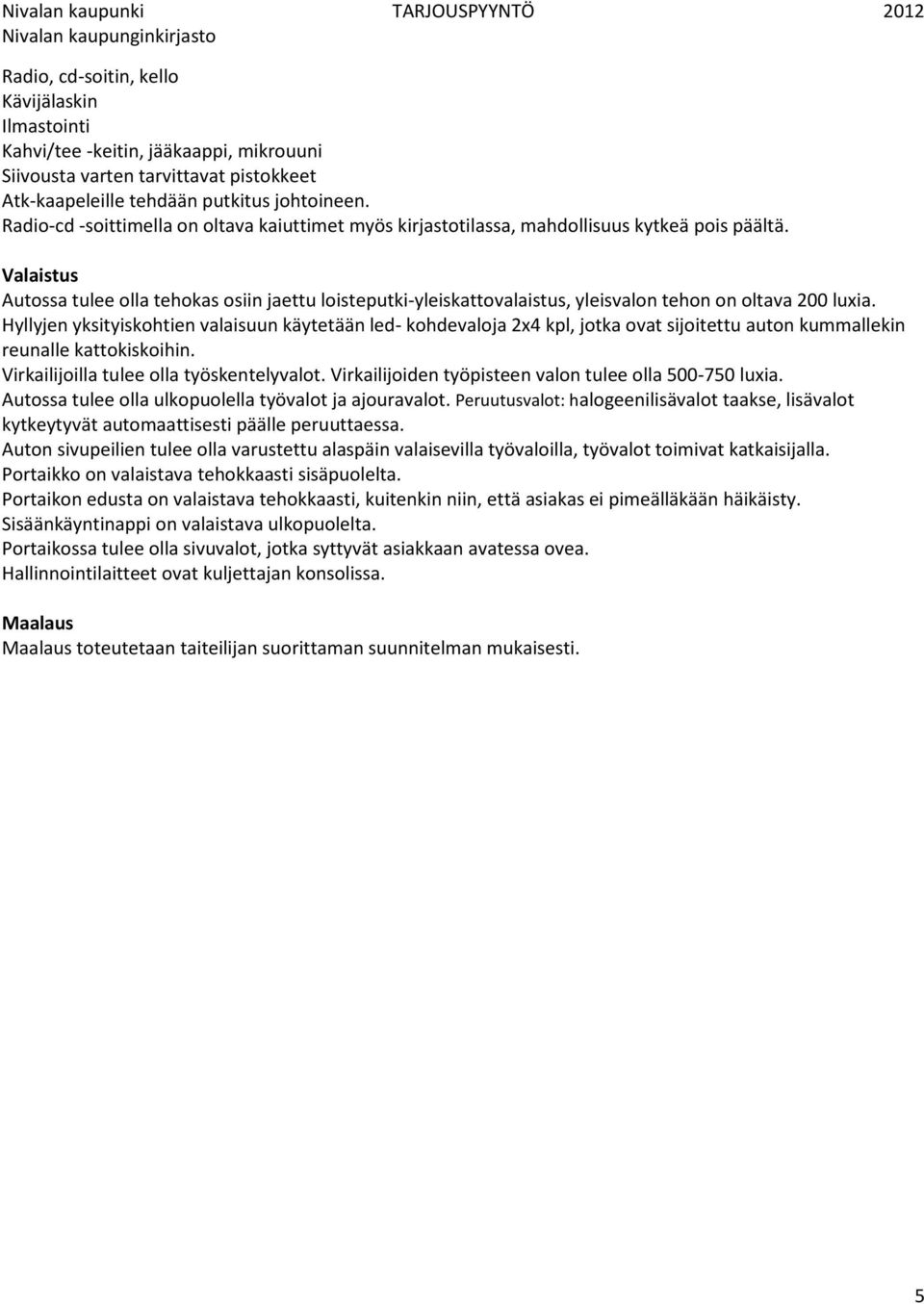

5 Radio, cd-soitin, kello Kävijälaskin Ilmastointi Kahvi/tee -keitin, jääkaappi, mikrouuni Siivousta varten tarvittavat pistokkeet Atk-kaapeleille tehdään putkitus johtoineen. Radio-cd -soittimella on oltava kaiuttimet myös kirjastotilassa, mahdollisuus kytkeä pois päältä. Valaistus Autossa tulee olla tehokas osiin jaettu loisteputki-yleiskattovalaistus, yleisvalon tehon on oltava 200 luxia. Hyllyjen yksityiskohtien valaisuun käytetään led- kohdevaloja 2x4 kpl, jotka ovat sijoitettu auton kummallekin reunalle kattokiskoihin. Virkailijoilla tulee olla työskentelyvalot. Virkailijoiden työpisteen valon tulee olla luxia. Autossa tulee olla ulkopuolella työvalot ja ajouravalot. Peruutusvalot: halogeenilisävalot taakse, lisävalot kytkeytyvät automaattisesti päälle peruuttaessa. Auton sivupeilien tulee olla varustettu alaspäin valaisevilla työvaloilla, työvalot toimivat katkaisijalla. Portaikko on valaistava tehokkaasti sisäpuolelta. Portaikon edusta on valaistava tehokkaasti, kuitenkin niin, että asiakas ei pimeälläkään häikäisty. Sisäänkäyntinappi on valaistava ulkopuolelta. Portaikossa tulee olla sivuvalot, jotka syttyvät asiakkaan avatessa ovea. Hallinnointilaitteet ovat kuljettajan konsolissa. Maalaus Maalaus toteutetaan taiteilijan suorittaman suunnitelman mukaisesti. 5
