1 UUDET STANDARDIOSAT 2014/15

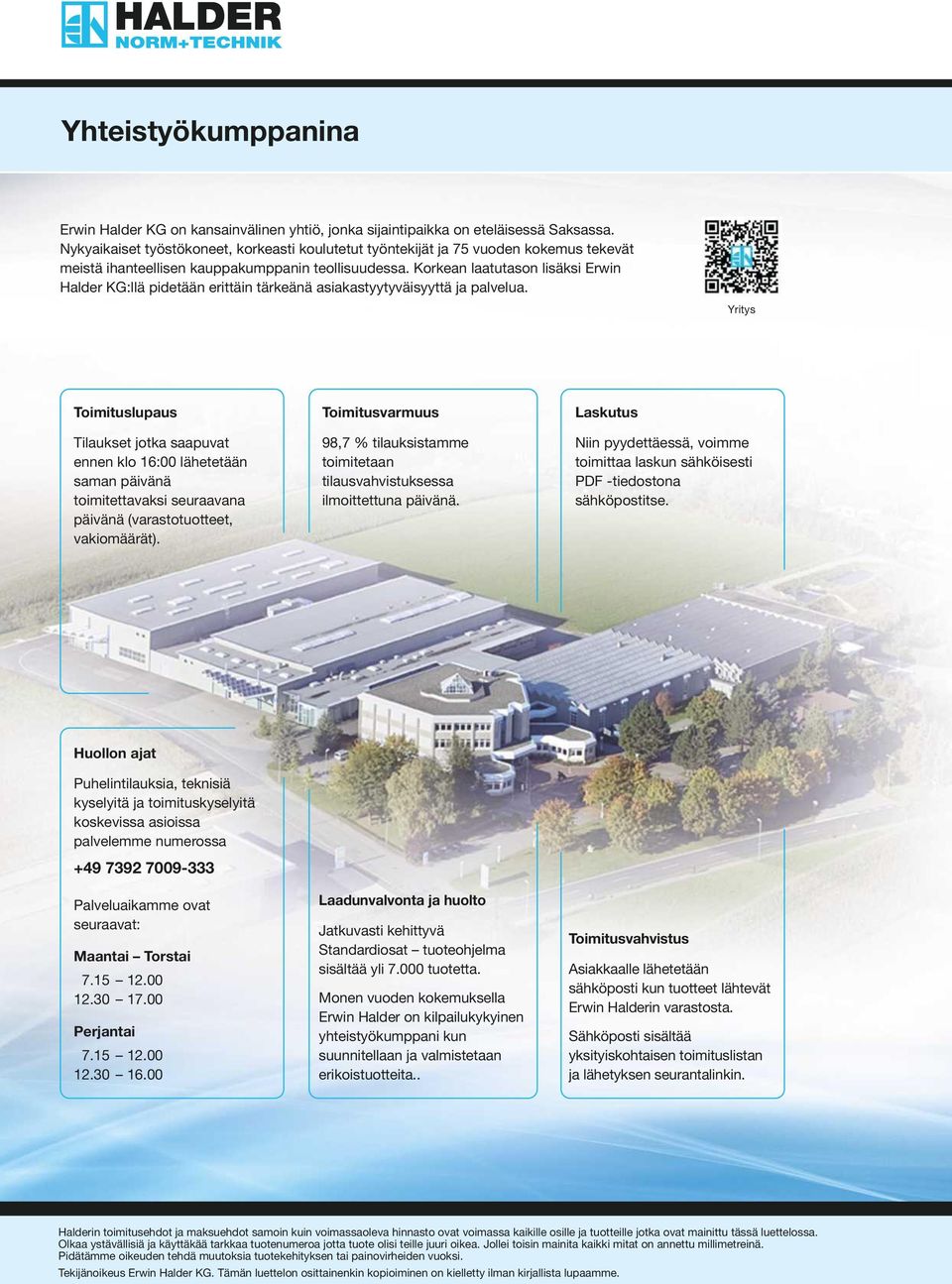

2 Yhteistyökumppanina Erwin Halder KG on kansainvälinen yhtiö, jonka sijaintipaikka on eteläisessä Saksassa. Nykyaikaiset työstökoneet, korkeasti koulutetut työntekijät ja 75 vuoden kokemus tekevät meistä ihanteellisen kauppakumppanin teollisuudessa. Korkean laatutason lisäksi Erwin Halder KG:llä pidetään erittäin tärkeänä asiakastyytyväisyyttä ja palvelua. Yritys Toimituslupaus Tilaukset jotka saapuvat ennen klo 16:00 lähetetään saman päivänä toimitettavaksi seuraavana päivänä (varastotuotteet, vakiomäärät). Toimitusvarmuus 98,7 % tilauksistamme toimitetaan tilausvahvistuksessa ilmoittettuna päivänä. Laskutus Niin pyydettäessä, voimme toimittaa laskun sähköisesti PDF -tiedostona sähköpostitse. Huollon ajat Puhelintilauksia, teknisiä kyselyitä ja toimituskyselyitä koskevissa asioissa palvelemme numerossa Palveluaikamme ovat seuraavat: Maantai Torstai Perjantai Laadunvalvonta ja huolto Jatkuvasti kehittyvä Standardiosat tuoteohjelma sisältää yli tuotetta. Monen vuoden kokemuksella Erwin Halder on kilpailukykyinen yhteistyökumppani kun suunnitellaan ja valmistetaan erikoistuotteita.. Toimitusvahvistus Asiakkaalle lähetetään sähköposti kun tuotteet lähtevät Erwin Halderin varastosta. Sähköposti sisältää yksityiskohtaisen toimituslistan ja lähetyksen seurantalinkin. Halderin toimitusehdot ja maksuehdot samoin kuin voimassaoleva hinnasto ovat voimassa kaikille osille ja tuotteille jotka ovat mainittu tässä luettelossa. Olkaa ystävällisiä ja käyttäkää tarkkaa tuotenumeroa jotta tuote olisi teille juuri oikea. Jollei toisin mainita kaikki mitat on annettu millimetreinä. Pidätämme oikeuden tehdä muutoksia tuotekehityksen tai painovirheiden vuoksi. Tekijänoikeus Erwin Halder KG. Tämän luettelon osittainenkin kopioiminen on kielletty ilman kirjallista lupaamme.

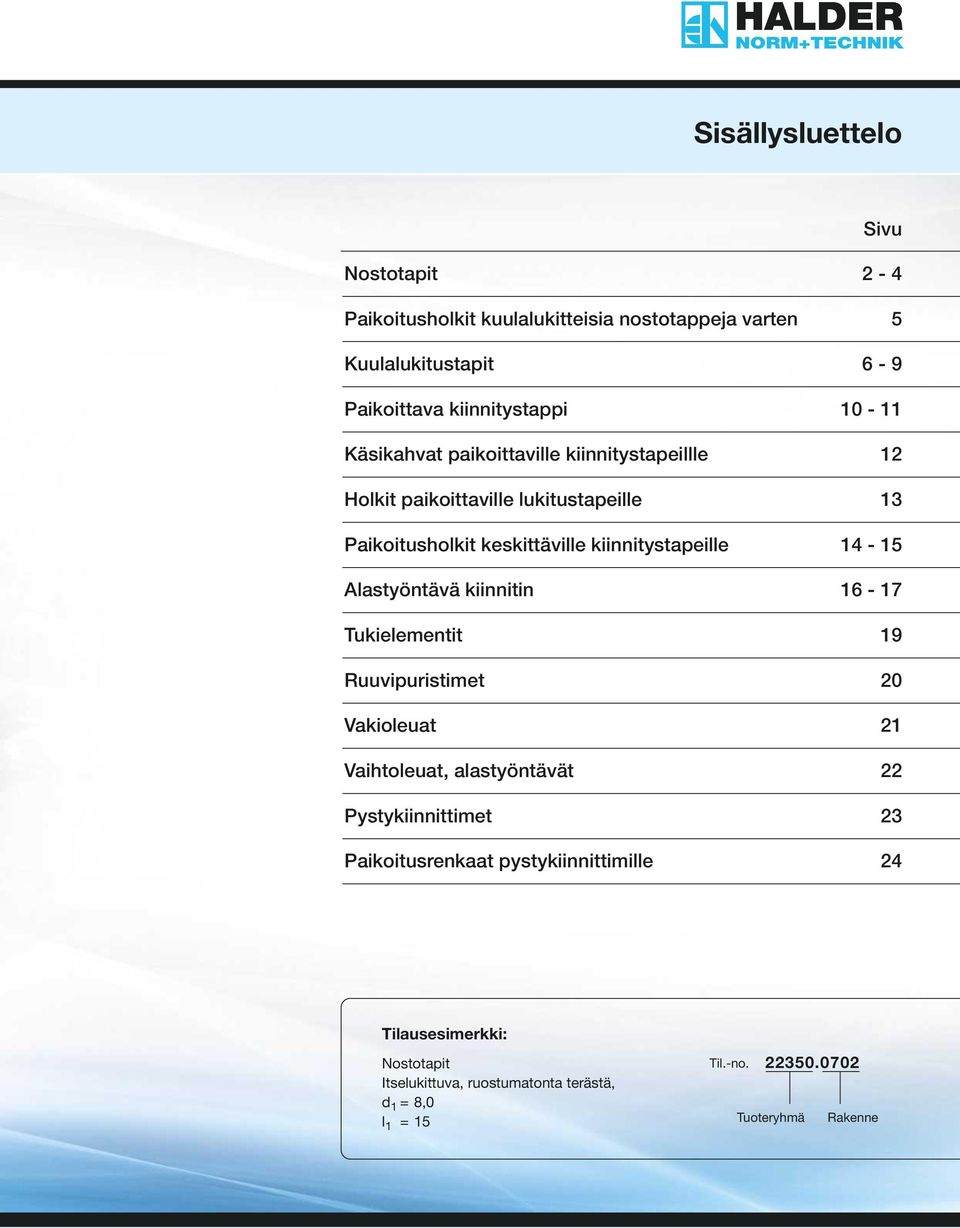

3 Sisällysluettelo Sivu Nostotapit 2-4 Paikoitusholkit kuulalukitteisia nostotappeja varten 5 Kuulalukitustapit 6-9 Paikoittava kiinnitystappi Käsikahvat paikoittaville kiinnitystapeillle 12 Holkit paikoittaville lukitustapeille 13 Paikoitusholkit keskittäville kiinnitystapeille Alastyöntävä kiinnitin Tukielementit 19 Ruuvipuristimet 20 Vakioleuat 21 Vaihtoleuat, alastyöntävät 22 Pystykiinnittimet 23 Paikoitusrenkaat pystykiinnittimille 24 Tilausesimerkki: Nostotapit Itselukittuva, ruostumatonta terästä, d 1 = 8,0 l 1 = 15 Til.-no Tuoteryhmä Rakenne

4 Uudet Standardiosat 2014/2015 EH Kugeltragbolzen Nostotapit Itselukittuva selbstsichernd nopea ja helppo käyttöinen joka painolla! Hyvä nostokapasiteetti helppokäyttöisesti, maksimaalisella luotettavuudella joka käyttökerralla. yksinkertainen Nostokapasiteetti 1000 kg ** asti turvallinen ergonominen monitoiminen. 2 **5-kertaisella varmuudella

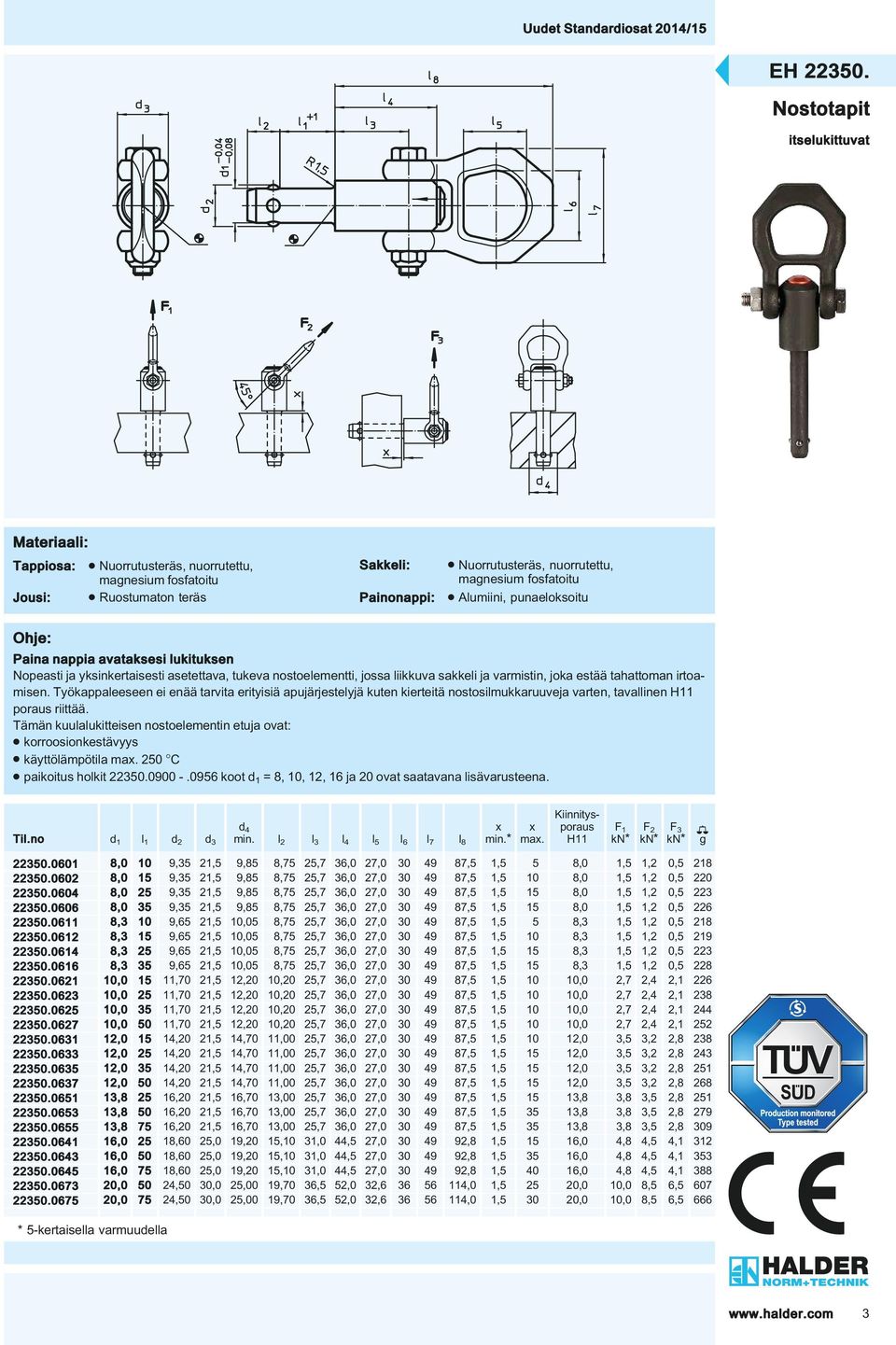

5 Uudet Standardiosat 2014/15 3 EH Nostotapit itselukittuvat Tappiosa: l Nuorrutusteräs, nuorrutettu, Sakkeli: magnesium fosfatoitu Jousi: l Ruostumaton teräs Painonappi: l Nuorrutusteräs, nuorrutettu, magnesium fosfatoitu l Alumiini, punaeloksoitu Paina nappia avataksesi lukituksen Nopeasti ja yksinkertaisesti asetettava, tukeva nostoelementti, jossa liikkuva sakkeli ja varmistin, joka estää tahattoman irtoamisen. Työkappaleeseen ei enää tarvita erityisiä apujärjestelyjä kuten kierteitä nostosilmukkaruuveja varten, tavallinen H11 poraus riittää. Tämän kuulalukitteisen nostoelementin etuja ovat: l korroosionkestävyys l käyttölämpötila max. 250 C l paikoitus holkit koot d 1 = 8, 10, 12, 16 ja 20 ovat saatavana lisävarusteena. d 1 l 1 d 2 d 3 min. l 2 l 3 l 4 l 5 l 6 l 7 l 8 min.* d 4 x x max. Kiinnitysporaus H11 F 1 kn* F 2 kn* F 3 kn* g ,0 10 9,35 21,5 9,85 8,75 25,7 36,0 27, ,5 1,5 5 8,0 1,5 1,2 0, ,0 15 9,35 21,5 9,85 8,75 25,7 36,0 27, ,5 1,5 10 8,0 1,5 1,2 0, ,0 25 9,35 21,5 9,85 8,75 25,7 36,0 27, ,5 1,5 15 8,0 1,5 1,2 0, ,0 35 9,35 21,5 9,85 8,75 25,7 36,0 27, ,5 1,5 15 8,0 1,5 1,2 0, ,3 10 9,65 21,5 10,05 8,75 25,7 36,0 27, ,5 1,5 5 8,3 1,5 1,2 0, ,3 15 9,65 21,5 10,05 8,75 25,7 36,0 27, ,5 1,5 10 8,3 1,5 1,2 0, ,3 25 9,65 21,5 10,05 8,75 25,7 36,0 27, ,5 1,5 15 8,3 1,5 1,2 0, ,3 35 9,65 21,5 10,05 8,75 25,7 36,0 27, ,5 1,5 15 8,3 1,5 1,2 0, , ,70 21,5 12,20 10,20 25,7 36,0 27, ,5 1, ,0 2,7 2,4 2, , ,70 21,5 12,20 10,20 25,7 36,0 27, ,5 1, ,0 2,7 2,4 2, , ,70 21,5 12,20 10,20 25,7 36,0 27, ,5 1, ,0 2,7 2,4 2, , ,70 21,5 12,20 10,20 25,7 36,0 27, ,5 1, ,0 2,7 2,4 2, , ,20 21,5 14,70 11,00 25,7 36,0 27, ,5 1, ,0 3,5 3,2 2, , ,20 21,5 14,70 11,00 25,7 36,0 27, ,5 1, ,0 3,5 3,2 2, , ,20 21,5 14,70 11,00 25,7 36,0 27, ,5 1, ,0 3,5 3,2 2, , ,20 21,5 14,70 11,00 25,7 36,0 27, ,5 1, ,0 3,5 3,2 2, , ,20 21,5 16,70 13,00 25,7 36,0 27, ,5 1, ,8 3,8 3,5 2, , ,20 21,5 16,70 13,00 25,7 36,0 27, ,5 1, ,8 3,8 3,5 2, , ,20 21,5 16,70 13,00 25,7 36,0 27, ,5 1, ,8 3,8 3,5 2, , ,60 25,0 19,20 15,10 31,0 44,5 27, ,8 1, ,0 4,8 4,5 4, , ,60 25,0 19,20 15,10 31,0 44,5 27, ,8 1, ,0 4,8 4,5 4, , ,60 25,0 19,20 15,10 31,0 44,5 27, ,8 1, ,0 4,8 4,5 4, , ,50 30,0 25,00 19,70 36,5 52,0 32, ,0 1, ,0 10,0 8,5 6, , ,50 30,0 25,00 19,70 36,5 52,0 32, ,0 1, ,0 10,0 8,5 6,5 666 * 5-kertaisella varmuudella 3

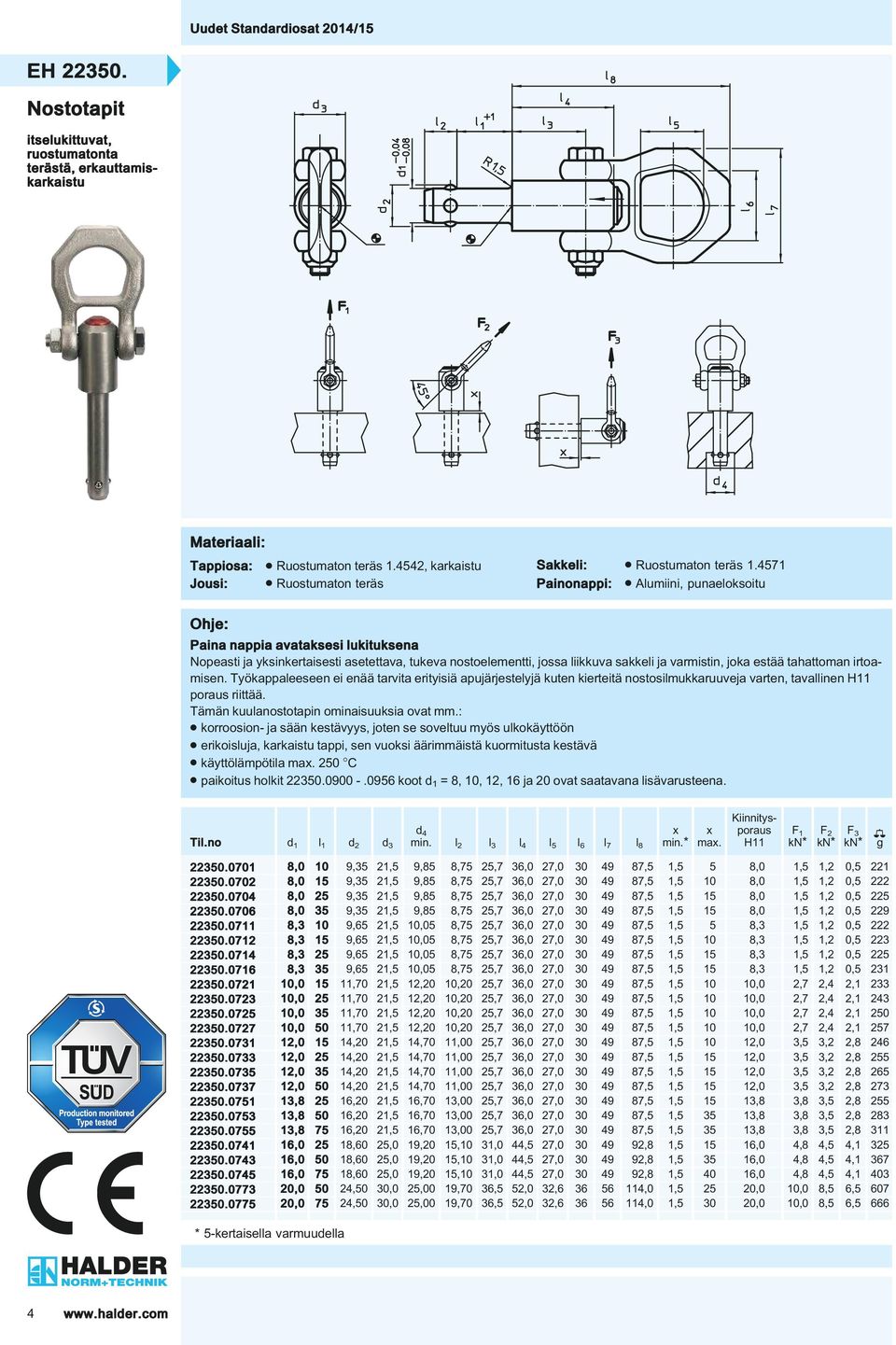

6 EH " Nostotapit itselukittuvat, ruostumatonta terästä, erkauttamis- karkaistu Uudet Standardiosat 2014/15 Tappiosa: l Ruostumaton teräs , karkaistu Sakkeli: l Ruostumaton teräs Jousi: l Ruostumaton teräs Painonappi: l Alumiini, punaeloksoitu Paina nappia avataksesi lukituksena Nopeasti ja yksinkertaisesti asetettava, tukeva nostoelementti, jossa liikkuva sakkeli ja varmistin, joka estää tahattoman irtoamisen. Työkappaleeseen ei enää tarvita erityisiä apujärjestelyjä kuten kierteitä nostosilmukkaruuveja varten, tavallinen H11 poraus riittää. Tämän kuulanostotapin ominaisuuksia ovat mm.: l korroosion- ja sään kestävyys, joten se soveltuu myös ulkokäyttöön l erikoisluja, karkaistu tappi, sen vuoksi äärimmäistä kuormitusta kestävä l käyttölämpötila max. 250 C l paikoitus holkit koot d 1 = 8, 10, 12, 16 ja 20 ovat saatavana lisävarusteena. d 1 l 1 d 2 d 3 min. l 2 l 3 l 4 l 5 l 6 l 7 l 8 min.* d 4 x x max. Kiinnitysporaus H11 F 1 kn* F 2 kn* F 3 kn* g ,0 10 9,35 21,5 9,85 8,75 25,7 36,0 27, ,5 1,5 5 8,0 1,5 1,2 0, ,0 15 9,35 21,5 9,85 8,75 25,7 36,0 27, ,5 1,5 10 8,0 1,5 1,2 0, ,0 25 9,35 21,5 9,85 8,75 25,7 36,0 27, ,5 1,5 15 8,0 1,5 1,2 0, ,0 35 9,35 21,5 9,85 8,75 25,7 36,0 27, ,5 1,5 15 8,0 1,5 1,2 0, ,3 10 9,65 21,5 10,05 8,75 25,7 36,0 27, ,5 1,5 5 8,3 1,5 1,2 0, ,3 15 9,65 21,5 10,05 8,75 25,7 36,0 27, ,5 1,5 10 8,3 1,5 1,2 0, ,3 25 9,65 21,5 10,05 8,75 25,7 36,0 27, ,5 1,5 15 8,3 1,5 1,2 0, ,3 35 9,65 21,5 10,05 8,75 25,7 36,0 27, ,5 1,5 15 8,3 1,5 1,2 0, , ,70 21,5 12,20 10,20 25,7 36,0 27, ,5 1, ,0 2,7 2,4 2, , ,70 21,5 12,20 10,20 25,7 36,0 27, ,5 1, ,0 2,7 2,4 2, , ,70 21,5 12,20 10,20 25,7 36,0 27, ,5 1, ,0 2,7 2,4 2, , ,70 21,5 12,20 10,20 25,7 36,0 27, ,5 1, ,0 2,7 2,4 2, , ,20 21,5 14,70 11,00 25,7 36,0 27, ,5 1, ,0 3,5 3,2 2, , ,20 21,5 14,70 11,00 25,7 36,0 27, ,5 1, ,0 3,5 3,2 2, , ,20 21,5 14,70 11,00 25,7 36,0 27, ,5 1, ,0 3,5 3,2 2, , ,20 21,5 14,70 11,00 25,7 36,0 27, ,5 1, ,0 3,5 3,2 2, , ,20 21,5 16,70 13,00 25,7 36,0 27, ,5 1, ,8 3,8 3,5 2, , ,20 21,5 16,70 13,00 25,7 36,0 27, ,5 1, ,8 3,8 3,5 2, , ,20 21,5 16,70 13,00 25,7 36,0 27, ,5 1, ,8 3,8 3,5 2, , ,60 25,0 19,20 15,10 31,0 44,5 27, ,8 1, ,0 4,8 4,5 4, , ,60 25,0 19,20 15,10 31,0 44,5 27, ,8 1, ,0 4,8 4,5 4, , ,60 25,0 19,20 15,10 31,0 44,5 27, ,8 1, ,0 4,8 4,5 4, , ,50 30,0 25,00 19,70 36,5 52,0 32, ,0 1, ,0 10,0 8,5 6, , ,50 30,0 25,00 19,70 36,5 52,0 32, ,0 1, ,0 10,0 8,5 6,5 666 * 5-kertaisella varmuudella 4

7 Uudet Standardiosat 2014/15 3 EH Paikoitusholkit kuulalukitteisia nostotappeja varten l Ruostumaton teräs , karkaistu Kiinnitysholkit ovat varma ja nopea tapa kiinnittää kuulalukitteisia EH nostotappeja. Ominaisuudet: l yksinkertainen, käyttövarma rakenne l kiinnitettävissä erilaisiin materiaaleihin l voidaan käyttää ohutseinämäisillä osilla ja esim. umpirei issä l korroosionkestävä l kulutusta kestävä. d 1 H11 Nimellispituutta varten d 3 l d 2-0,2 d 4 +0,3 l 1 l 2 AV x* F 1 kn* F 2 kn* F 3 kn* Kiristysmomentti max. Nm Nostotappejavarten g M 16 x 1,5 24 9,8 27, ,5 1,5 1,2 0, / M 16 x 1,5 24 9,8 27, ,5 1,5 1,2 0, / M ,8 37, ,5 1,5 1,2 0, / M ,8 47, ,5 1,5 1,2 0, / M 20 x 1, ,2 35, ,5 2,7 2,4 2, / M 20 x 1, ,2 35, ,5 2,7 2,4 2, / M ,2 46, ,5 2,7 2,4 2, / M ,2 65, ,5 2,7 2,4 2, / M 24 x 1, ,7 35, ,5 3,5 3,2 2, / M 24 x 1, ,7 36, ,5 3,5 3,2 2, / M ,7 48, ,5 3,5 3,2 2, / M ,7 72, ,5 3,5 3,2 2, / M 30 x ,2 44, ,5 4,8 4,5 4, / M ,2 66, ,5 4,8 4,5 4, / M ,2 96, ,5 4,8 4,5 4, / M 36 x ,0 70, ,5 10,0 8,5 6, / M 36 x ,0 95, ,5 10,0 8,5 6, / * 5-kertaisella varmuudella 5

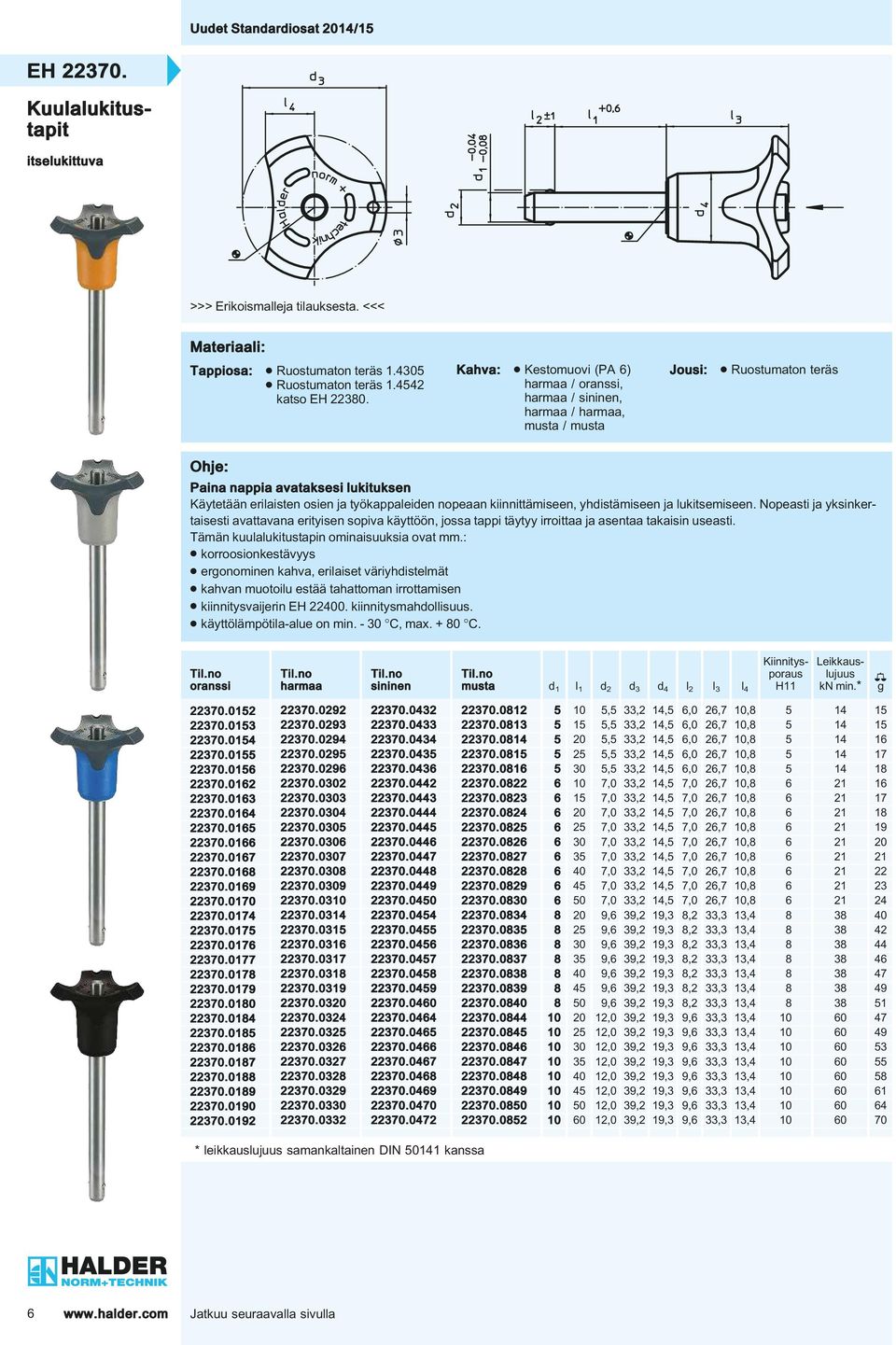

8 EH " Uudet Standardiosat 2014/15 Kuulalukitus- tapit itselukittuva >>> Erikoismalleja tilauksesta. <<< Tappiosa: l Ruostumaton teräs l Ruostumaton teräs katso EH Kahva: l Kestomuovi (PA 6) harmaa / oranssi, harmaa / sininen, harmaa / harmaa, musta / musta Jousi: l Ruostumaton teräs Paina nappia avataksesi lukituksen Käytetään erilaisten osien ja työkappaleiden nopeaan kiinnittämiseen, yhdistämiseen ja lukitsemiseen. Nopeasti ja yksinkertaisesti avattavana erityisen sopiva käyttöön, jossa tappi täytyy irroittaa ja asentaa takaisin useasti. Tämän kuulalukitustapin ominaisuuksia ovat mm.: l korroosionkestävyys l ergonominen kahva, erilaiset väriyhdistelmät l kahvan muotoilu estää tahattoman irrottamisen l kiinnitysvaijerin EH kiinnitysmahdollisuus. l käyttölämpötila-alue on min C, max C. oranssi harmaa sininen musta d 1 l 1 d 2 d 3 d 4 l 2 l 3 l 4 Kiinnitysporaus H11 Leikkauslujuus kn min.* g ,5 33,2 14,5 6,0 26,7 10, ,5 33,2 14,5 6,0 26,7 10, ,5 33,2 14,5 6,0 26,7 10, ,5 33,2 14,5 6,0 26,7 10, ,5 33,2 14,5 6,0 26,7 10, ,0 33,2 14,5 7,0 26,7 10, ,0 33,2 14,5 7,0 26,7 10, ,0 33,2 14,5 7,0 26,7 10, ,0 33,2 14,5 7,0 26,7 10, ,0 33,2 14,5 7,0 26,7 10, ,0 33,2 14,5 7,0 26,7 10, ,0 33,2 14,5 7,0 26,7 10, ,0 33,2 14,5 7,0 26,7 10, ,0 33,2 14,5 7,0 26,7 10, ,6 39,2 19,3 8,2 33,3 13, ,6 39,2 19,3 8,2 33,3 13, ,6 39,2 19,3 8,2 33,3 13, ,6 39,2 19,3 8,2 33,3 13, ,6 39,2 19,3 8,2 33,3 13, ,6 39,2 19,3 8,2 33,3 13, ,6 39,2 19,3 8,2 33,3 13, ,0 39,2 19,3 9,6 33,3 13, ,0 39,2 19,3 9,6 33,3 13, ,0 39,2 19,3 9,6 33,3 13, ,0 39,2 19,3 9,6 33,3 13, ,0 39,2 19,3 9,6 33,3 13, ,0 39,2 19,3 9,6 33,3 13, ,0 39,2 19,3 9,6 33,3 13, ,0 39,2 19,3 9,6 33,3 13, * leikkauslujuus samankaltainen DIN kanssa 6 Jatkuu seuraavalla sivulla

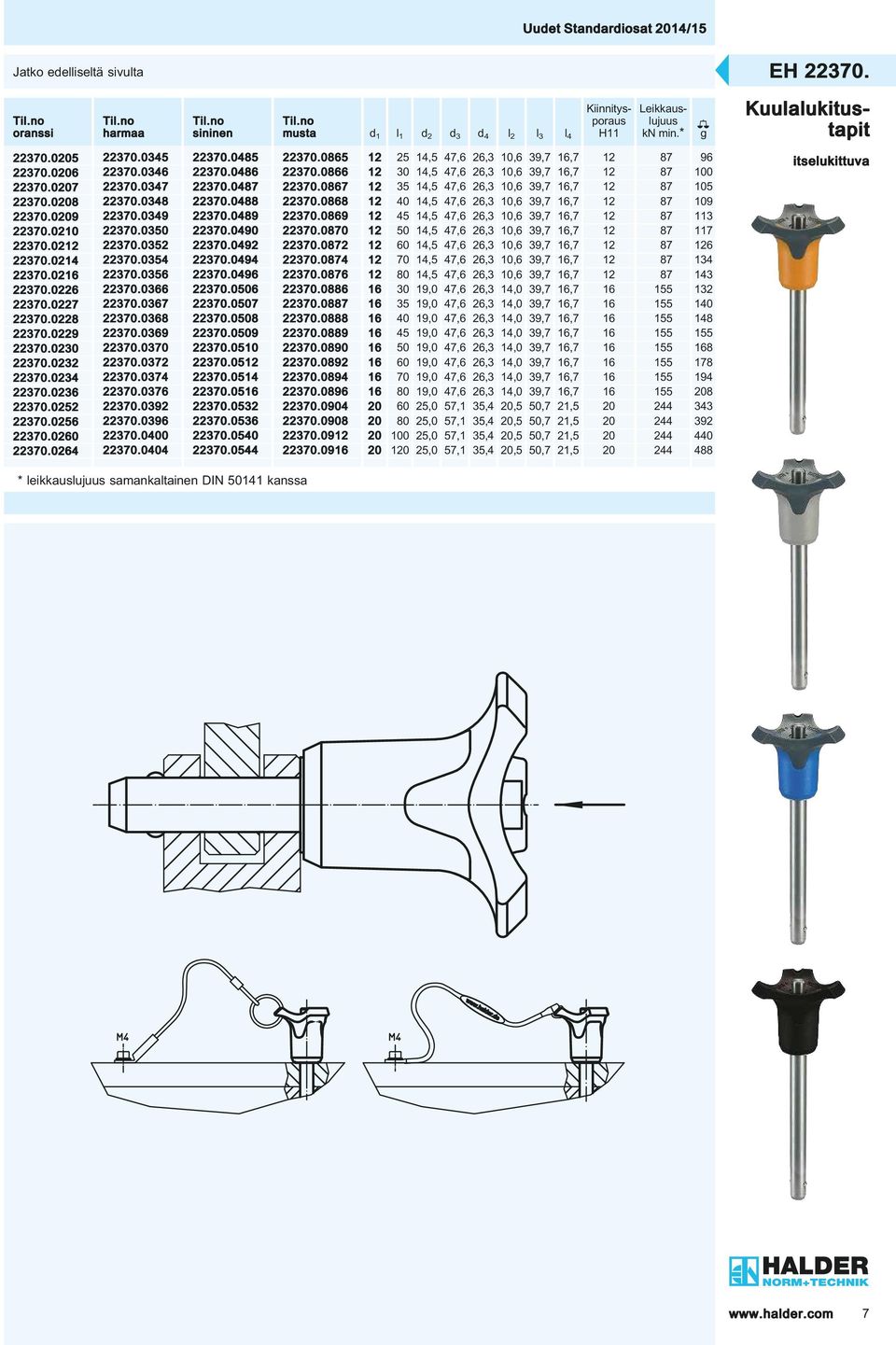

9 Uudet Standardiosat 2014/15 Jatko edelliseltä sivulta oranssi harmaa sininen musta d 1 l 1 d 2 d 3 d 4 l 2 l 3 l 4 Kuulalukitus- tapit Kiinnitysporaus H11 Leikkauslujuus kn min.* ,5 47,6 26,3 10,6 39,7 16, ,5 47,6 26,3 10,6 39,7 16, ,5 47,6 26,3 10,6 39,7 16, ,5 47,6 26,3 10,6 39,7 16, ,5 47,6 26,3 10,6 39,7 16, ,5 47,6 26,3 10,6 39,7 16, ,5 47,6 26,3 10,6 39,7 16, ,5 47,6 26,3 10,6 39,7 16, ,5 47,6 26,3 10,6 39,7 16, ,0 47,6 26,3 14,0 39,7 16, ,0 47,6 26,3 14,0 39,7 16, ,0 47,6 26,3 14,0 39,7 16, ,0 47,6 26,3 14,0 39,7 16, ,0 47,6 26,3 14,0 39,7 16, ,0 47,6 26,3 14,0 39,7 16, ,0 47,6 26,3 14,0 39,7 16, ,0 47,6 26,3 14,0 39,7 16, ,0 57,1 35,4 20,5 50,7 21, ,0 57,1 35,4 20,5 50,7 21, ,0 57,1 35,4 20,5 50,7 21, ,0 57,1 35,4 20,5 50,7 21, * leikkauslujuus samankaltainen DIN kanssa g 3 EH itselukittuva 7

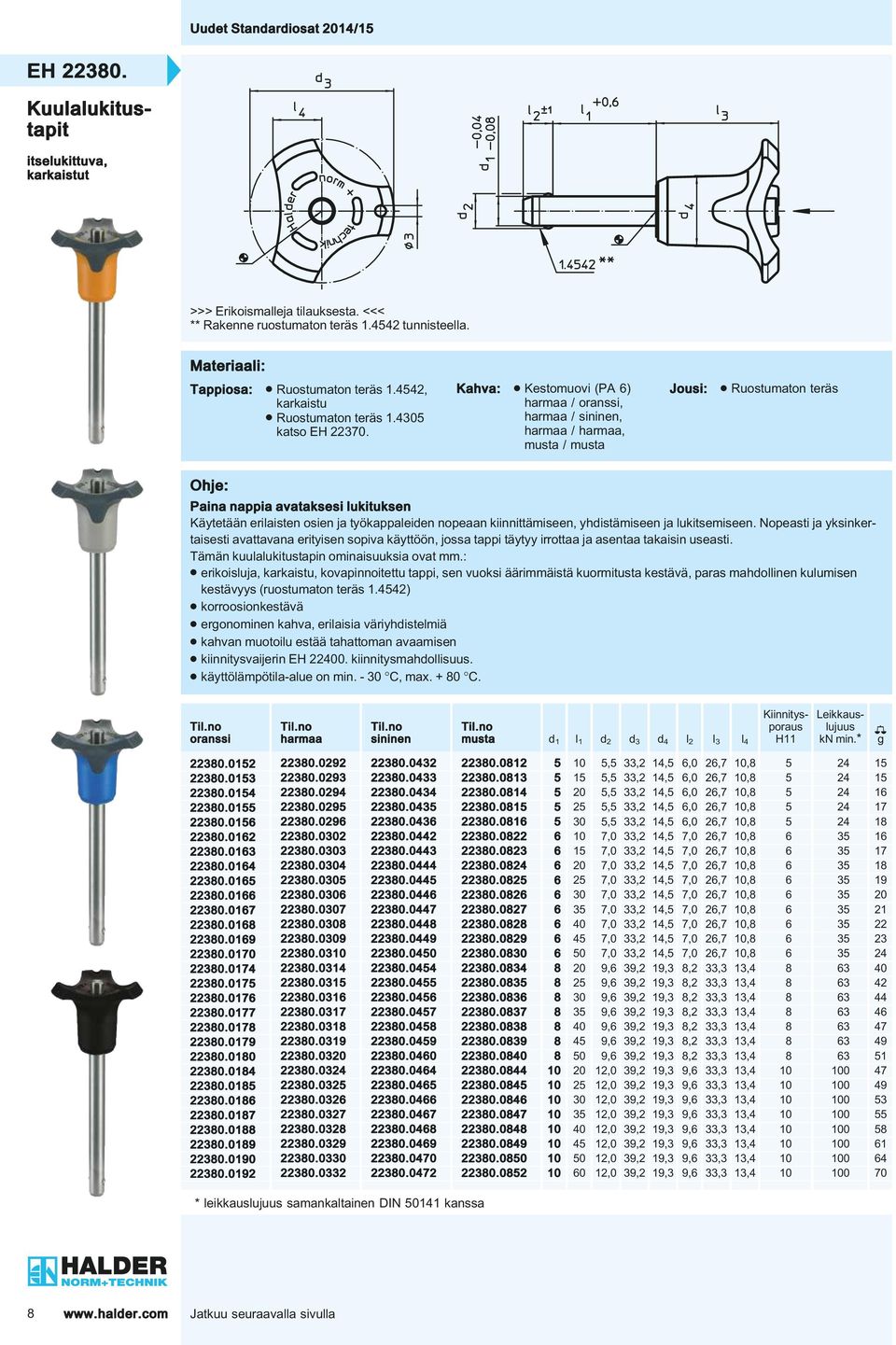

10 EH " Kuulalukitus- tapit itselukittuva, karkaistut Uudet Standardiosat 2014/15 >>> Erikoismalleja tilauksesta. <<< ** Rakenne ruostumaton teräs tunnisteella. Tappiosa: l Ruostumaton teräs , karkaistu l Ruostumaton teräs katso EH Kahva: l Kestomuovi (PA 6) harmaa / oranssi, harmaa / sininen, harmaa / harmaa, musta / musta Jousi: l Ruostumaton teräs Paina nappia avataksesi lukituksen Käytetään erilaisten osien ja työkappaleiden nopeaan kiinnittämiseen, yhdistämiseen ja lukitsemiseen. Nopeasti ja yksinkertaisesti avattavana erityisen sopiva käyttöön, jossa tappi täytyy irrottaa ja asentaa takaisin useasti. Tämän kuulalukitustapin ominaisuuksia ovat mm.: l erikoisluja, karkaistu, kovapinnoitettu tappi, sen vuoksi äärimmäistä kuormitusta kestävä, paras mahdollinen kulumisen kestävyys (ruostumaton teräs ) l korroosionkestävä l ergonominen kahva, erilaisia väriyhdistelmiä l kahvan muotoilu estää tahattoman avaamisen l kiinnitysvaijerin EH kiinnitysmahdollisuus. l käyttölämpötila-alue on min C, max C. oranssi harmaa sininen musta d 1 l 1 d 2 d 3 d 4 l 2 l 3 l 4 Kiinnitysporaus H11 Leikkauslujuus kn min.* g ,5 33,2 14,5 6,0 26,7 10, ,5 33,2 14,5 6,0 26,7 10, ,5 33,2 14,5 6,0 26,7 10, ,5 33,2 14,5 6,0 26,7 10, ,5 33,2 14,5 6,0 26,7 10, ,0 33,2 14,5 7,0 26,7 10, ,0 33,2 14,5 7,0 26,7 10, ,0 33,2 14,5 7,0 26,7 10, ,0 33,2 14,5 7,0 26,7 10, ,0 33,2 14,5 7,0 26,7 10, ,0 33,2 14,5 7,0 26,7 10, ,0 33,2 14,5 7,0 26,7 10, ,0 33,2 14,5 7,0 26,7 10, ,0 33,2 14,5 7,0 26,7 10, ,6 39,2 19,3 8,2 33,3 13, ,6 39,2 19,3 8,2 33,3 13, ,6 39,2 19,3 8,2 33,3 13, ,6 39,2 19,3 8,2 33,3 13, ,6 39,2 19,3 8,2 33,3 13, ,6 39,2 19,3 8,2 33,3 13, ,6 39,2 19,3 8,2 33,3 13, ,0 39,2 19,3 9,6 33,3 13, ,0 39,2 19,3 9,6 33,3 13, ,0 39,2 19,3 9,6 33,3 13, ,0 39,2 19,3 9,6 33,3 13, ,0 39,2 19,3 9,6 33,3 13, ,0 39,2 19,3 9,6 33,3 13, ,0 39,2 19,3 9,6 33,3 13, ,0 39,2 19,3 9,6 33,3 13, * leikkauslujuus samankaltainen DIN kanssa 8 Jatkuu seuraavalla sivulla

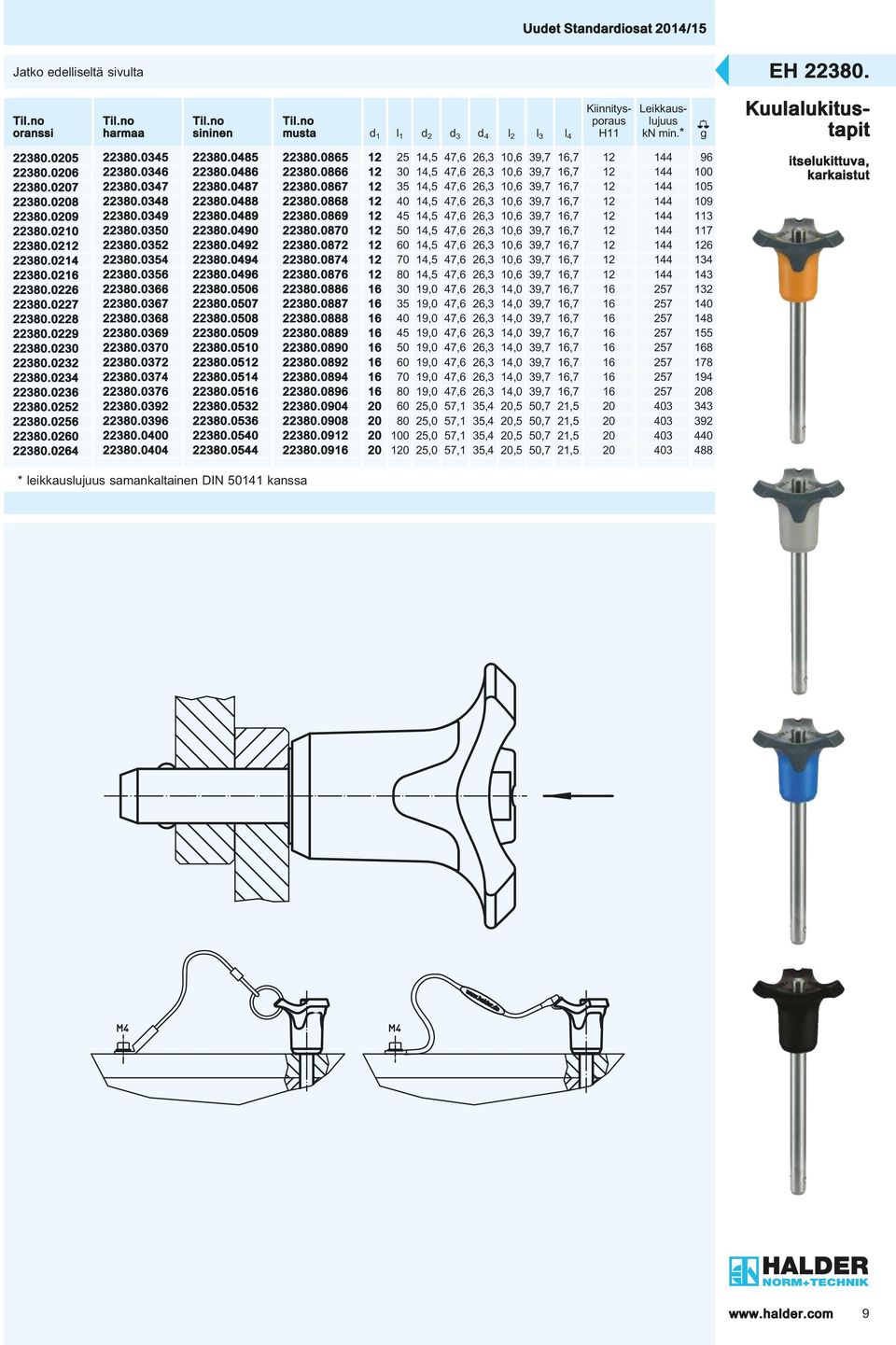

11 Uudet Standardiosat 2014/15 Jatko edelliseltä sivulta oranssi harmaa sininen musta d 1 l 1 d 2 d 3 d 4 l 2 l 3 l 4 Kuulalukitus- tapit Kiinnitysporaus H11 Leikkauslujuus kn min.* ,5 47,6 26,3 10,6 39,7 16, ,5 47,6 26,3 10,6 39,7 16, ,5 47,6 26,3 10,6 39,7 16, ,5 47,6 26,3 10,6 39,7 16, ,5 47,6 26,3 10,6 39,7 16, ,5 47,6 26,3 10,6 39,7 16, ,5 47,6 26,3 10,6 39,7 16, ,5 47,6 26,3 10,6 39,7 16, ,5 47,6 26,3 10,6 39,7 16, ,0 47,6 26,3 14,0 39,7 16, ,0 47,6 26,3 14,0 39,7 16, ,0 47,6 26,3 14,0 39,7 16, ,0 47,6 26,3 14,0 39,7 16, ,0 47,6 26,3 14,0 39,7 16, ,0 47,6 26,3 14,0 39,7 16, ,0 47,6 26,3 14,0 39,7 16, ,0 47,6 26,3 14,0 39,7 16, ,0 57,1 35,4 20,5 50,7 21, ,0 57,1 35,4 20,5 50,7 21, ,0 57,1 35,4 20,5 50,7 21, ,0 57,1 35,4 20,5 50,7 21, * leikkauslujuus samankaltainen DIN kanssa g 3 EH itselukittuva, karkaistut 9

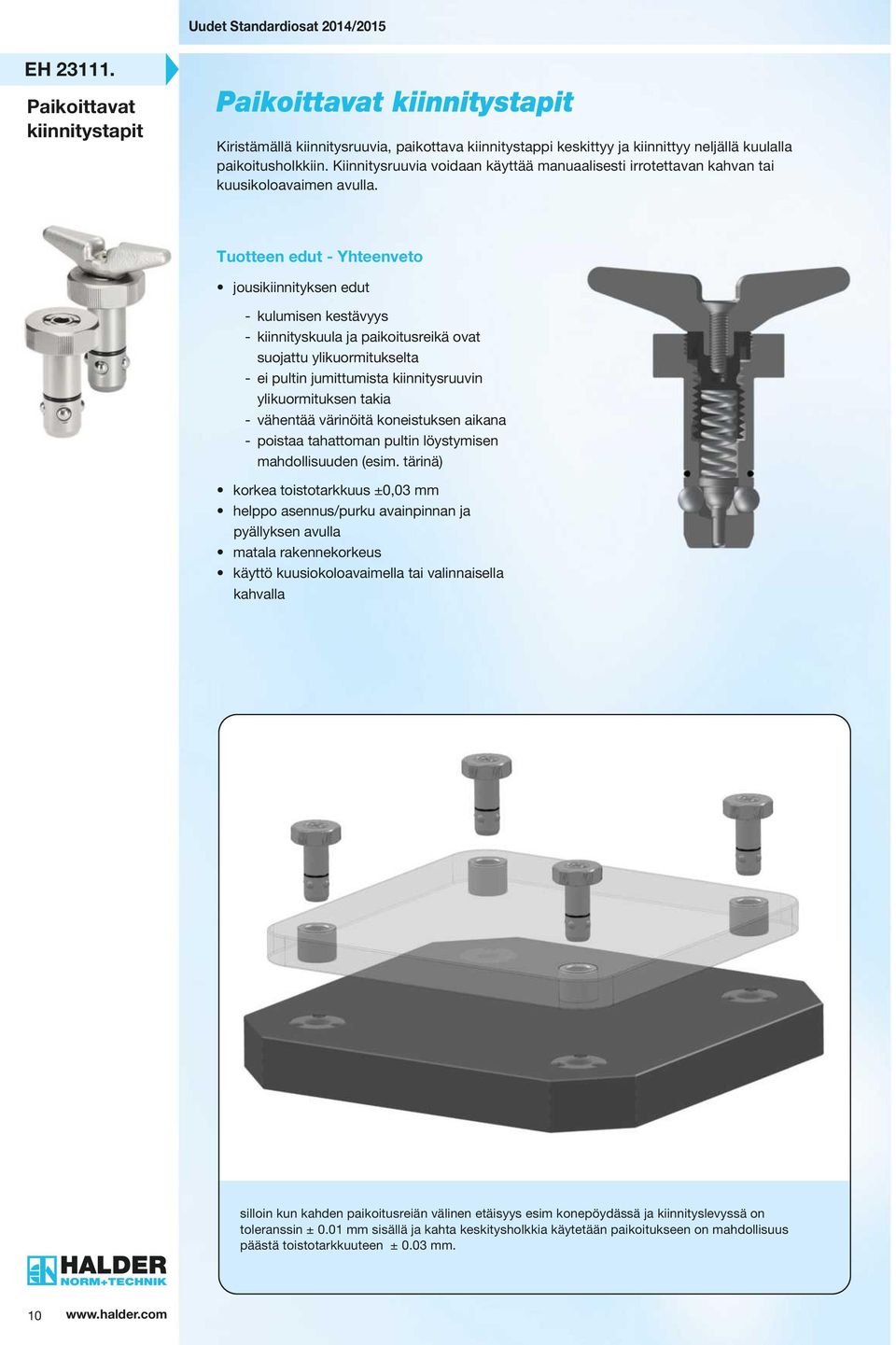

12 Uudet Standardiosat 2014/2015 EH Kugeltragbolzen Paikoittavat kiinnitystapit selbstsichernd Paikoittavat kiinnitystapit Kiristämällä kiinnitysruuvia, paikottava kiinnitystappi keskittyy ja kiinnittyy neljällä kuulalla paikoitusholkkiin. Kiinnitysruuvia voidaan käyttää manuaalisesti irrotettavan kahvan tai kuusikoloavaimen avulla. Tuotteen edut - Yhteenveto jousikiinnityksen edut - kulumisen kestävyys - kiinnityskuula ja paikoitusreikä ovat suojattu ylikuormitukselta - ei pultin jumittumista kiinnitysruuvin ylikuormituksen takia - vähentää värinöitä koneistuksen aikana - poistaa tahattoman pultin löystymisen mahdollisuuden (esim. tärinä) korkea toistotarkkuus ±0,03 mm helppo asennus/purku avainpinnan ja pyällyksen avulla matala rakennekorkeus käyttö kuusiokoloavaimella tai valinnaisella kahvalla silloin kun kahden paikoitusreiän välinen etäisyys esim konepöydässä ja kiinnityslevyssä on toleranssin ± 0.01 mm sisällä ja kahta keskitysholkkia käytetään paikoitukseen on mahdollisuus päästä toistotarkkuuteen ± 0.03 mm. 10

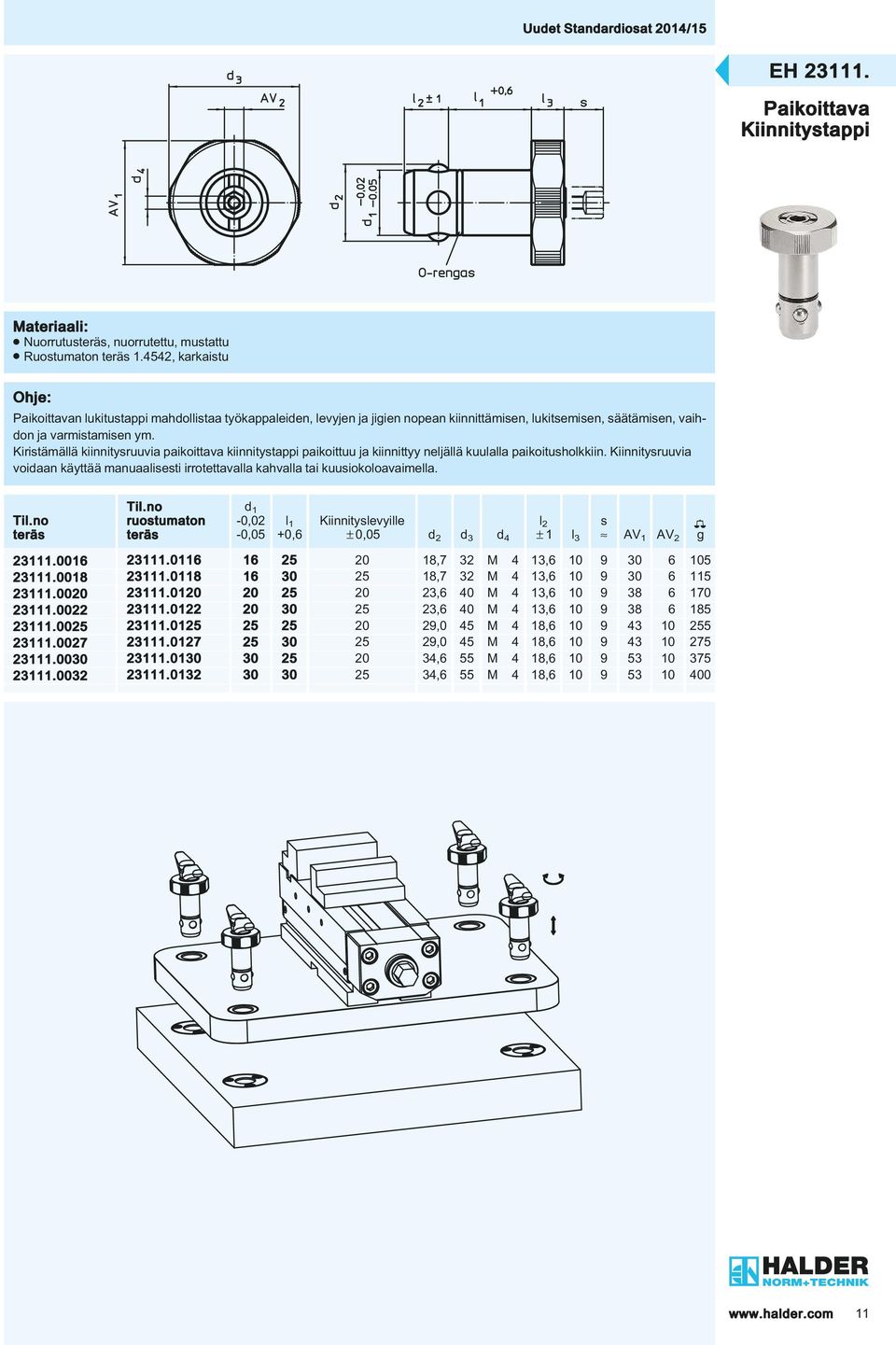

13 Uudet Standardiosat 2014/15 3 EH Paikoittava Kiinnitystappi l Nuorrutusteräs, nuorrutettu, mustattu l Ruostumaton teräs , karkaistu Paikoittavan lukitustappi mahdollistaa työkappaleiden, levyjen ja jigien nopean kiinnittämisen, lukitsemisen, säätämisen, vaihdon ja varmistamisen ym. Kiristämällä kiinnitysruuvia paikoittava kiinnitystappi paikoittuu ja kiinnittyy neljällä kuulalla paikoitusholkkiin. Kiinnitysruuvia voidaan käyttää manuaalisesti irrotettavalla kahvalla tai kuusiokoloavaimella. teräs ruostumaton teräs d 1-0,02-0,05 l 1 +0,6 Kiinnityslevyille l 2 s 0,05 d 2 d 3 d 4 1 l 3» AV 1 AV 2 g ,7 32 M 4 13, ,7 32 M 4 13, ,6 40 M 4 13, ,6 40 M 4 13, ,0 45 M 4 18, ,0 45 M 4 18, ,6 55 M 4 18, ,6 55 M 4 18,

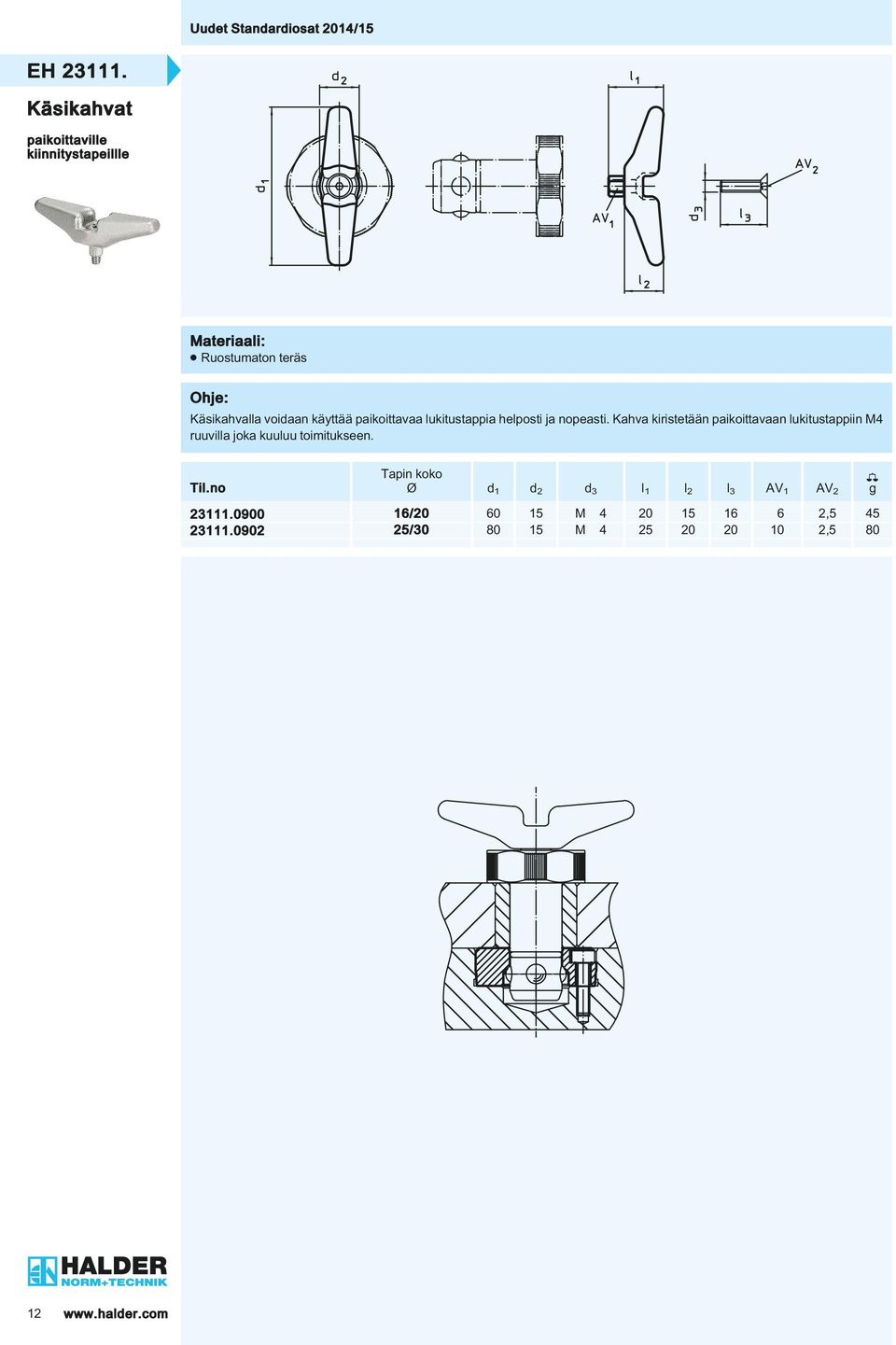

14 EH " Käsikahvat paikoittaville kiinnitystapeillle Uudet Standardiosat 2014/15 l Ruostumaton teräs Käsikahvalla voidaan käyttää paikoittavaa lukitustappia helposti ja nopeasti. Kahva kiristetään paikoittavaan lukitustappiin M4 ruuvilla joka kuuluu toimitukseen. Tapin koko Ø d 1 d 2 d 3 l 1 l 2 l 3 AV 1 AV 2 g / M , / M ,

15 Uudet Standardiosat 2014/15 3 EH Holkit paikoittaville lukitustapeille l Nuorrutusteräs, nuorrutettu, mustattu l Ruostumaton teräs , karkaistu Kaksi keskittävää holkkia sekä kaksi uivaa holkkia asennetaan levyyn joka halutaan kiinnittää mahdollisimman nopeasti ja toistotarkasti. Uivan holkin voi erottaa tunniste urasta. teräs ruostumaton teräs Kuvaus d 1 F 6 d 1 +0,2 l -0,25-0, keskittävä (kuva 1) uiva 16, (kuva 2) 16, , , , , , , d 2 n6 D 2 H7 g 13

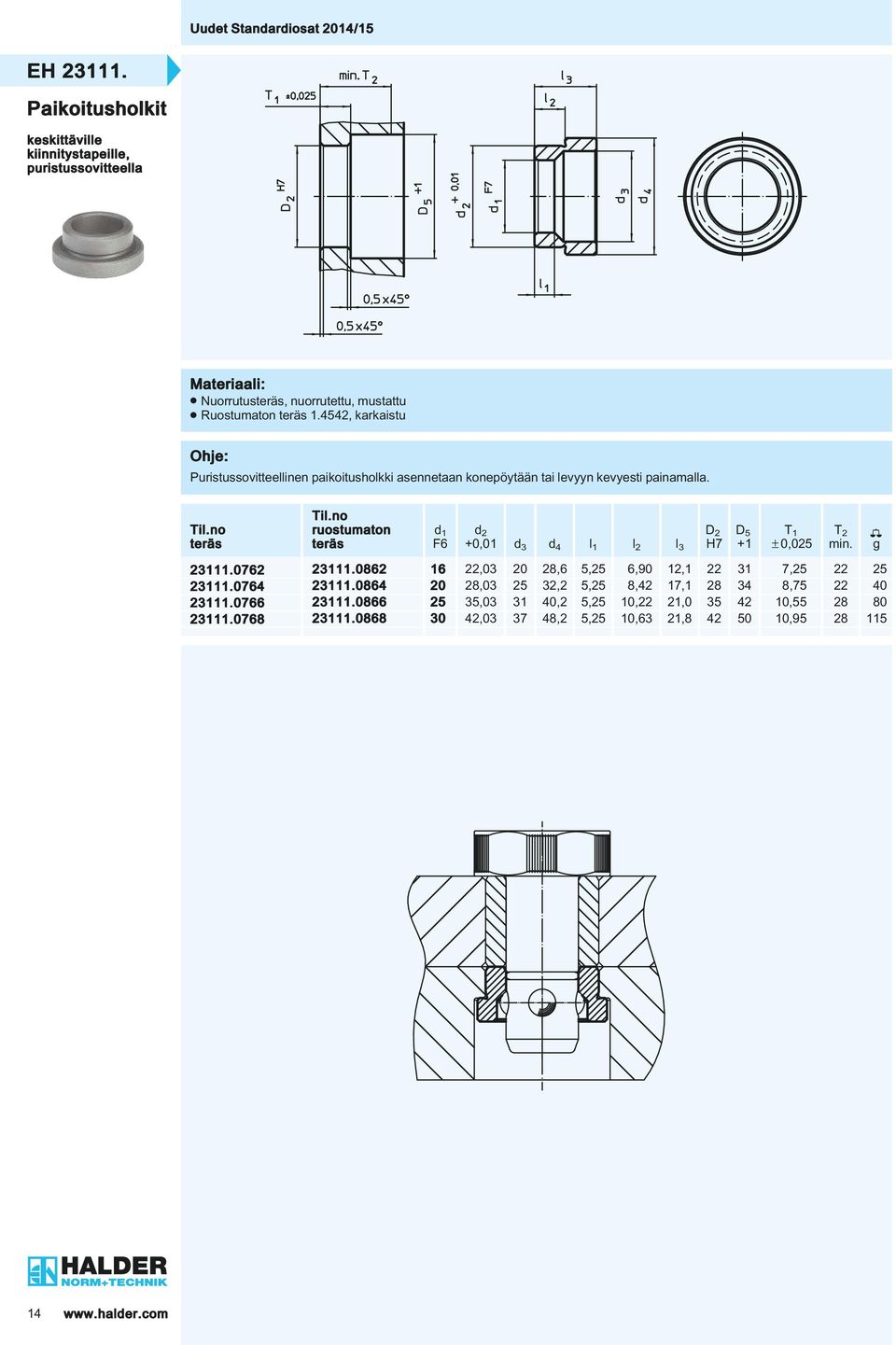

16 EH " Paikoitusholkit keskittäville kiinnitystapeille, puristussovitteella Uudet Standardiosat 2014/15 l Nuorrutusteräs, nuorrutettu, mustattu l Ruostumaton teräs , karkaistu Puristussovitteellinen paikoitusholkki asennetaan konepöytään tai levyyn kevyesti painamalla. teräs ruostumaton teräs d 1 F6 d 2 D 2 +0,01 d 3 d 4 l 1 l 2 l 3 H7 D 5 +1 T 1 0,025 T 2 min. g , ,6 5,25 6,90 12, , , ,2 5,25 8,42 17, , , ,2 5,25 10,22 21, , , ,2 5,25 10,63 21, ,

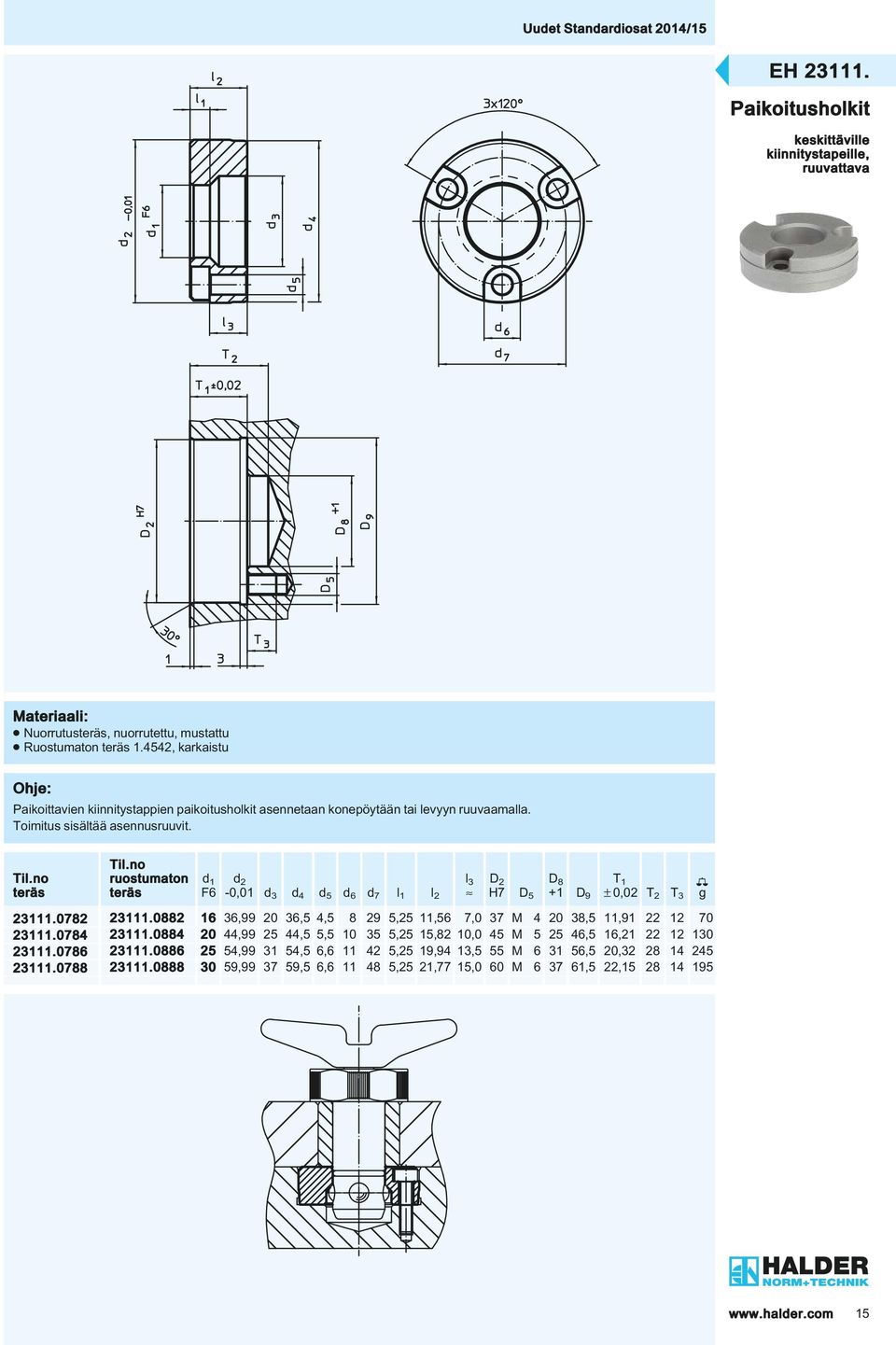

17 Uudet Standardiosat 2014/15 3 EH Paikoitusholkit keskittäville kiinnitystapeille, ruuvattava l Nuorrutusteräs, nuorrutettu, mustattu l Ruostumaton teräs , karkaistu Paikoittavien kiinnitystappien paikoitusholkit asennetaan konepöytään tai levyyn ruuvaamalla. Toimitus sisältää asennusruuvit. teräs ruostumaton teräs d 1 F6 d 2-0,01 d 3 d 4 d 5 d 6 d 7 l 1 l 2 l 3» D 2 H7 D 5 D 8 +1 D 9 T 1 0,02 T 2 T 3 g , ,5 4, ,25 11,56 7,0 37 M ,5 11, , ,5 5, ,25 15,82 10,0 45 M ,5 16, , ,5 6, ,25 19,94 13,5 55 M ,5 20, , ,5 6, ,25 21,77 15,0 60 M ,5 22,

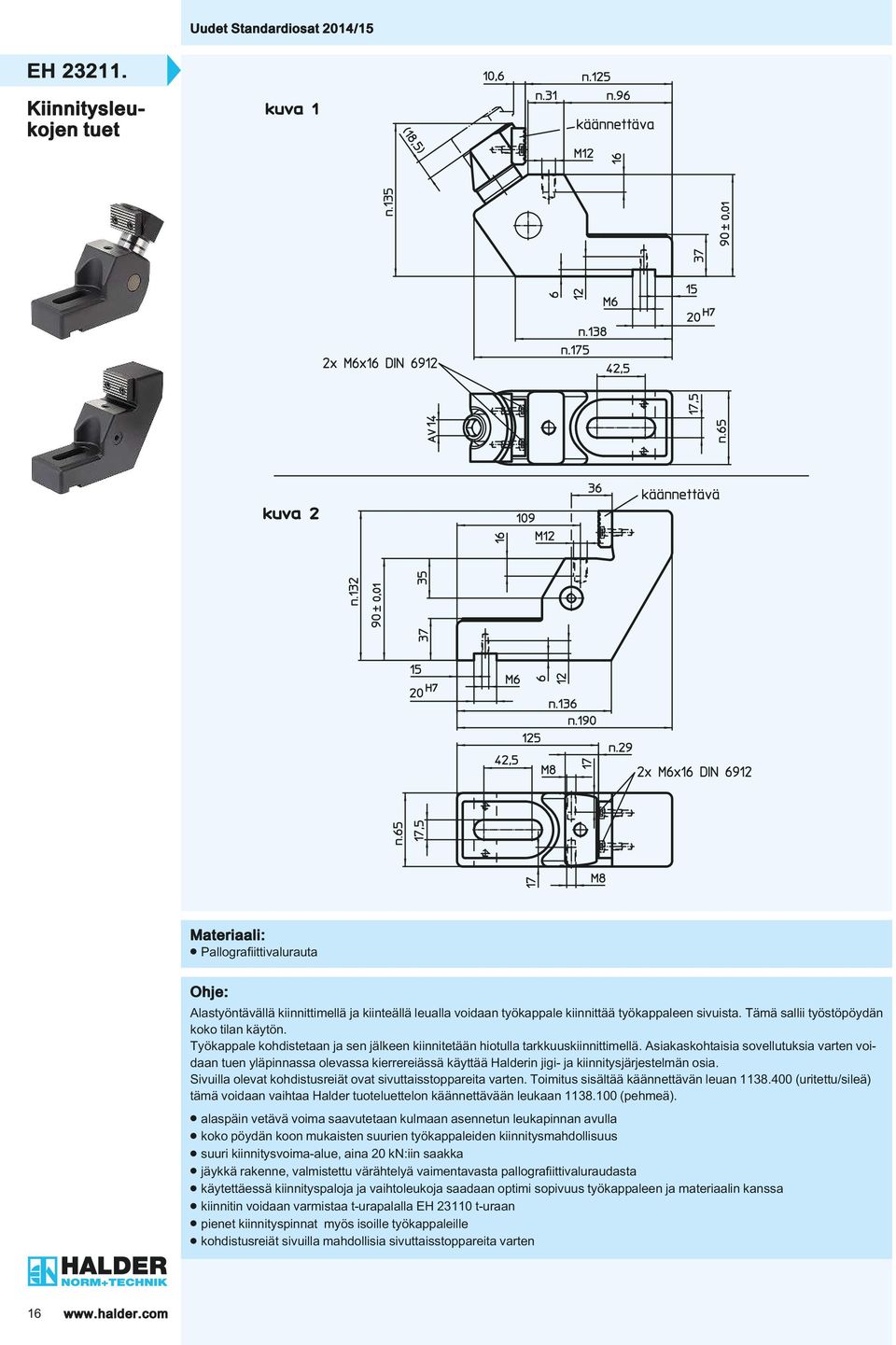

18 EH " Kiinnitysleu- kojen tuet Uudet Standardiosat 2014/15 l Pallografiittivalurauta Alastyöntävällä kiinnittimellä ja kiinteällä leualla voidaan työkappale kiinnittää työkappaleen sivuista. Tämä sallii työstöpöydän koko tilan käytön. Työkappale kohdistetaan ja sen jälkeen kiinnitetään hiotulla tarkkuuskiinnittimellä. Asiakaskohtaisia sovellutuksia varten voidaan tuen yläpinnassa olevassa kierrereiässä käyttää Halderin jigi- ja kiinnitysjärjestelmän osia. Sivuilla olevat kohdistusreiät ovat sivuttaisstoppareita varten. Toimitus sisältää käännettävän leuan (uritettu/sileä) tämä voidaan vaihtaa Halder tuoteluettelon käännettävään leukaan (pehmeä). l alaspäin vetävä voima saavutetaan kulmaan asennetun leukapinnan avulla l koko pöydän koon mukaisten suurien työkappaleiden kiinnitysmahdollisuus l suuri kiinnitysvoima-alue, aina 20 kn:iin saakka l jäykkä rakenne, valmistettu värähtelyä vaimentavasta pallografiittivaluraudasta l käytettäessä kiinnityspaloja ja vaihtoleukoja saadaan optimi sopivuus työkappaleen ja materiaalin kanssa l kiinnitin voidaan varmistaa t-urapalalla EH t-uraan l pienet kiinnityspinnat myös isoille työkappaleille l kohdistusreiät sivuilla mahdollisia sivuttaisstoppareita varten 16

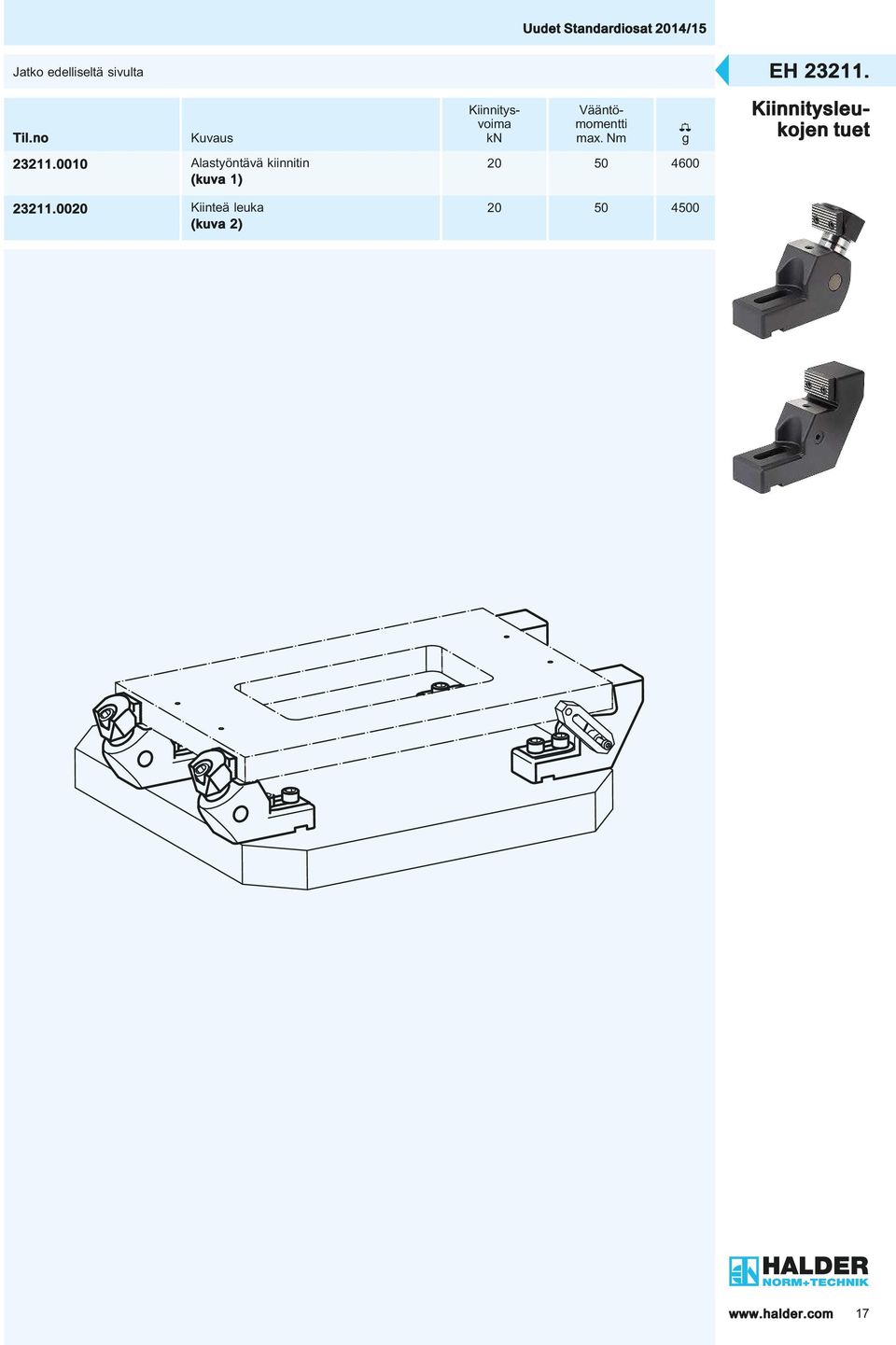

19 Uudet Standardiosat 2014/15 Jatko edelliseltä sivulta Kuvaus Alastyöntävä kiinnitin (kuva 1) Kiinteä leuka (kuva 2) Kiinnitysvoima kn Vääntömomentti max. Nm g 3 EH Kiinnitysleu- kojen tuet 17

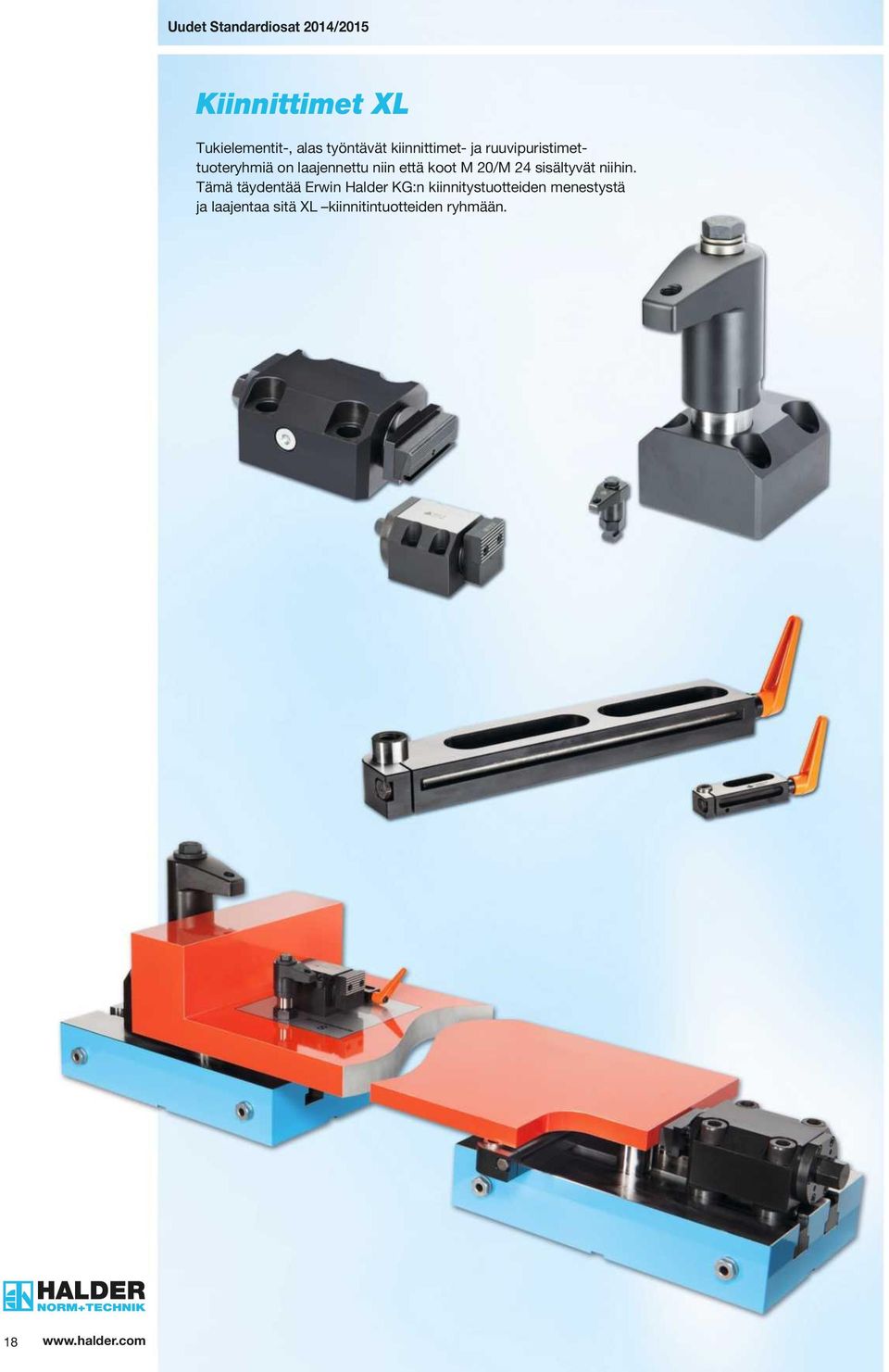

20 Uudet Standardiosat 2014/2015 EH Kugeltragbolzen selbstsichernd Kiinnittimet XL Tukielementit-, alas työntävät kiinnittimet- ja ruuvipuristimettuoteryhmiä on laajennettu niin että koot M 20/M 24 sisältyvät niihin. Tämä täydentää Erwin Halder KG:n kiinnitystuotteiden menestystä ja laajentaa sitä XL kiinnitintuotteiden ryhmään. 18

21 Uudet Standardiosat 2014/15 3 EH Tukielementit Koot 8,5 x 75, 13 x 150 ja 17 x 170 ovat vain 1 uralla. Kiristin: l Teräs, karkaistu, mustattu, hiottu Kahva: l Sinkki-painevalu Tukielementtejä käytetään tukemaan rakenteiden yli ulottuvia kiinnityspisteitä. Tukielementtien etuja ovat: l tukee heikkoa rakenneosia muotoon vaikuttamatta. l vaimentaa värähtelyä koneistuksen aikana. l kompakti, matala rakenne. l tuenta rivoista, saumoista ja joustavista osista kiinnitettyjen rakenneosien jäykistämiseksi. Säädettävän lukitusvivun ansiosta kiristys myös työkappaleen ulkopuolelta käsin mahdollista. Kiristäminen: 1. Löystämällä lukitusvipu asettuu tukitappi kevyellä jousivoimalla kosketukseen työkappaleen kanssa. 2. Kiristämällä lukitusvipu tukitappi lukittuu paikalleen ilman aseman muuttumista. 3. Työkappaleen irrottamisen jälkeen lukitusvipu löystetään, tukitappi painetaan lähtöasemaan ja lukitaan vivulla. Tukikorkeutta voidaan säätää kiertämällä tukitapin sisäkierteelle sopiva nasta tai tuki. b 3 l 1 l 2 l 3 l 4 l 5 l 6 l 7 b 1 b 2 d 1 h 1 h 2 h 3 r Tukitapitettavuus Kuormi- halkais. kn max. e g , M 8 19,5 3 11,5 13 0, , M 10 24,0 6 14,0 R , , M 16 34, ,5 26 5, , M 10 24,0 6 14,0 R , , M 20 40, ,0 R ,

22 EH " Ruuvipuri- stimet Uudet Standardiosat 2014/15 l Teräs, karkaistu, hiottu Ruuvipuristin on jäykkä, kompakti kiinnityselementti jossa on vaakasuuntaan toimiva kiinnitysvoima ja vankka kara. l kiinnitysvoima max. 80 kn l iskunpituus 25 mm, vääntiön AV 36 l kiinnitys neljällä kuusiokoloruuvilla M 24, lujuusluokka 8.8 (vääntömomentti 600 Nm), reikäväli 100 x 100 mm l sopivat kiinnitysleuat Kiinnitysvoima kn Vääntömomentti max. Nm kg ,

23 Uudet Standardiosat 2014/15 3 EH Vakioleuat Runko: l Pintakarkaistu teräs l Nuorrutusteräs l Työkaluteräs Painin: l Nuorrutusteräs, induktiokarkaistu Kiinnitysruuvit sisältyvät toimitukseen. Kuvaus Käännettävät leuat, sileä/karhennettu Työkaluterästä (kuva 1) Uiva leuka, Runko nuorrutusterästä, Painin nuorrutusterästä, induktiokarkaistu (kuva 2) Prismaleuka Pintakarkaistua terästä (kuva 3) Perusleuka, sileä Pintakarkaistua terästä (kuva 4) Nimellis mitta g

24 EH " Vaihtoleuat alasvetävät Uudet Standardiosat 2014/15 Lisää vaihtoleukoja pyydettäessä Perusrunko: l Pintakarkaistu teräs l Nuorrutusteräs, karkaistu Rulla: l Kylmätyöstöteräs, karkaistu Magneettileuka (kuva 1) kiinnitetään adapterileukaan toimituksessa mukana olevilla ruuveilla. Vaihdettavat leuat, jotka ovat kiinnitetty kahdella kestomagneetilla, voidaan asentaa ja irrottaa käsityökalulla. Asennus/irrotusohje: 1. Vedä leukaa ylöspäin käsityökalulla kunnes kohdistustappi osuu uraan 2. Käännä leukaa johteesta ja poista se 3. Voit asentaa nyt uuden leuan Toimitus sisältää kiristysruuvit. Kuvaus Magneettileuka Pintakarkaistua terästä (kuva 1) Vaihdettava leuka, sileä Pintakarkaistua terästä (kuva 2) Vaihdettava leuka, uurrettu Pintakarkaistua terästä (kuva 3) Vaihtoleuat rullalla Perusrunko: nuorrutusteräs, karkaistu Rulla: kylmätyöstöteräs, karkaistu (kuva 4) Nimellis mitta g

25 Uudet Standardiosat 2014/15 3 EH Pystykiinnit- timet l Pintakarkaistu teräs, mustattu ja hiottu Pystykiinnitin on universaali mekaaninen kiinnitin joka mahdollistaa nopean ja helpon tyokappaleen vaihdon ja kiinnityksen koska kiinnitysvarsi voidaan helposti kaantaa Syrjään kappaleen paalta. l pienikokoinen jalusta l kiinnitysvoima max. 30 kn kaytettaessa ruuvia AV 36 l kiinnitysvarsi kaantyy 360 l kiinnitysisku 30 mm l kiinnityskorkeus max 250 mm l integroitu kiinnityskorkeus rajoitin turvalliseen kayttoon l kiinnitetaan 4 x kantaruuvilla M 24, lujuus 8.8 (kiristysmomentti 600 Nm) reikavali 100 x 100 mm Paikoitusrengas on saatavana erikseen. Se mahdollistaa toistotarkan kiinnityksen. h 1 max. h 2 s min. l 1 h 3 d 1 d 2 d 3 l 2 l 3 b 1 Isku Kiinnitysvoima kn Kiristys momentti max. Nm kg ,5 M

26 EH " Paikoitus- renkaat pystykiinnittimille Uudet Standardiosat 2014/15 l Teräs, mustattu Asemointirengas on pystykiinnittimen /.0070 varuste. Pystykiinnittimen asettamisen jälkeen asemointirengas lukitaan kiinnittimen ohjaintappiin niin, että seuraavissa kiinnityksissä kiinnitysvoima kohdistuu aina samaan pisteeseen. Asemointirenkaan asentoa kiinnittimen suhteen voidaan säätää 360. Kiinnittämisen jälkeen voidaan kiristysleukaa kääntää 110 vasempaan tai oikeaan. Asemointirenkaan asentamista varten pitää kiinnittimen leuka irrottaa. h 1 h 2 d 1 d 2 l 1 l 2 b e Pystykiinnittimille g ,5 17, ,0 39,

27 Yhteistyökumppanimme maailmalla AT Itävalta FR Ranska NO Norja AU Australia GB Iso-Britannia PL Puola BE Belgia HU Unkari PT PortugaIi BA Bosnia-Hertsegovina HR Kroatia RO Romania BG Bulgaria IL Israel RS Serbia BR Brasilia IN Intia SE Ruotsi CA Kanada IT Italia SG Singapore CH Sveitsi JP Japani SI Slovenia CN Kiina KR Etelä-Korea SK Slovakia CZ Tšekki ME Montenegro TH Thaimaa DK Tanska MK Makedonia TR Turkki ES Espanja MX Meksico TW Taiwan FI Suomi NL Alankomaat US Yhdysvallat Tarkemmat yhteistiedot edustajistamme ( ) tytäryhtiöistä ( )
