1 Venta Kuuluu Elvido-tuoteperheeseen Clinic Care Homecare Assist Kodinomaisuus ja turvallisuus yhdessä

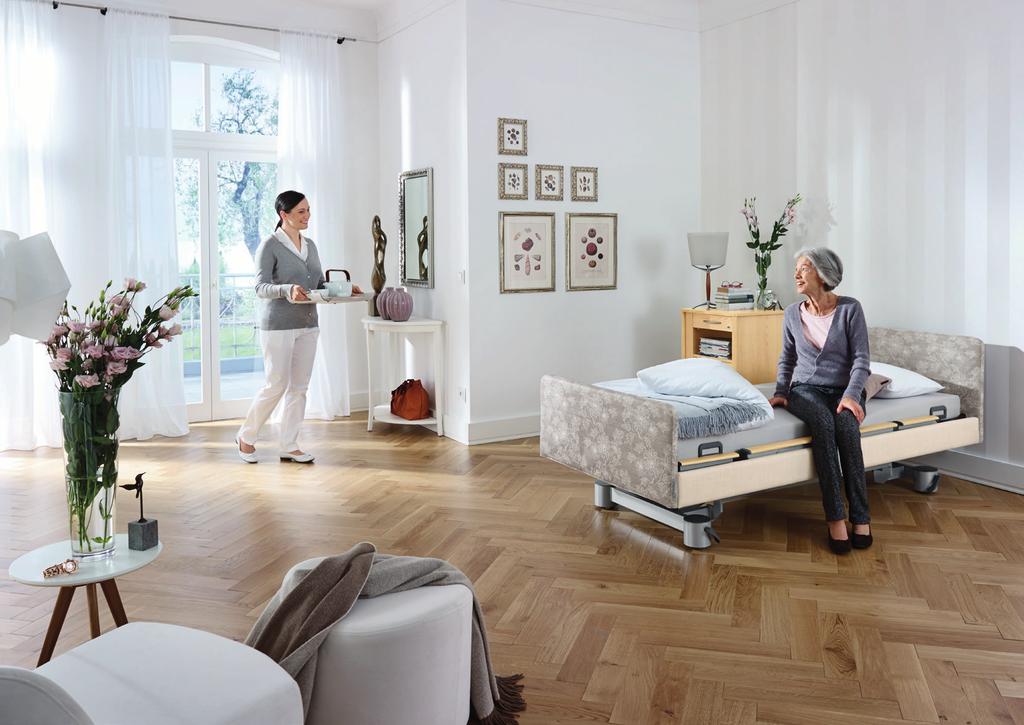

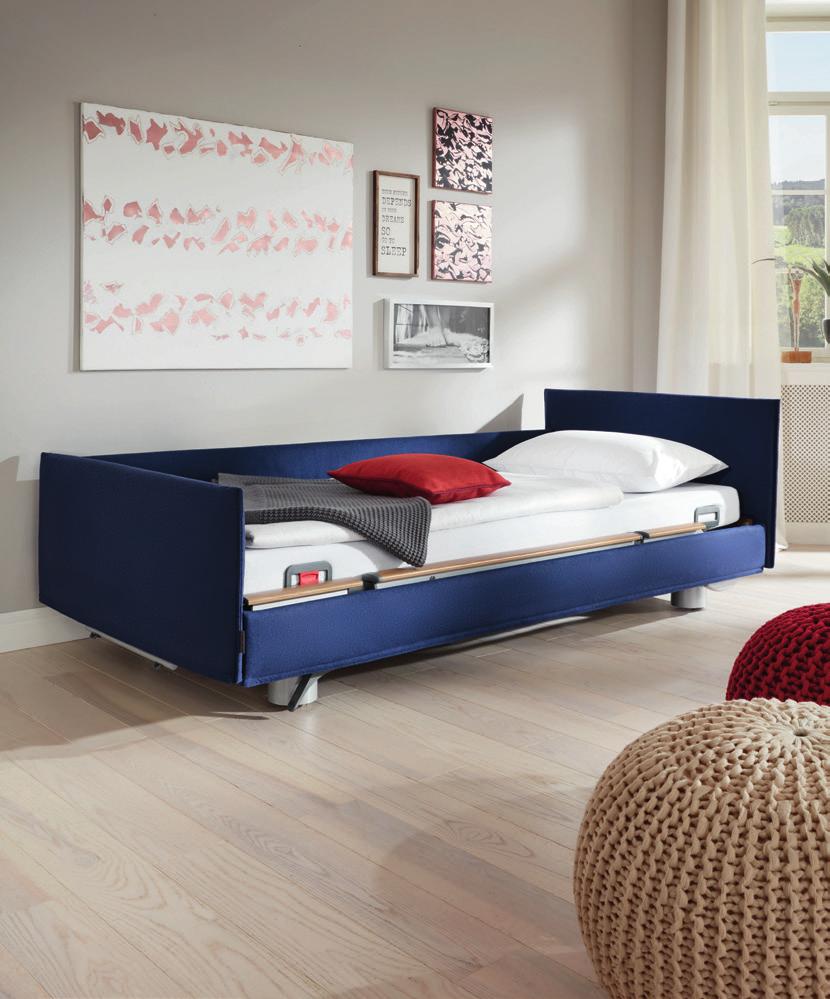

2 Venta hoitovuode varustettuna Softcover -elementein 03

3 Sisältö 06 Venta 22 Turvallinen ja kevyt siirtää 08 Sivulaitajärjestelmät 23 24V käyttöjärjestelmä 10 Sivulaitojen teleskooppirakenteinen pidennysosa 24 Mallivaihtoehto movo 14 Softcover -elementit ja design 26 Mallivaihtoehto forto 16 Kätevä 3-stop-toiminto 28 Stiegelmeyer yleistietoja ja lukuja 20 e-help ja digitaaliset palvelujärjestelmät 29 Mitat ja säätöalueet 21 Innovatiiviset toiminnot 30 Technical data 05

4 Korkea/matala makuutason säätö Antitrendelenburg-säätö Softcover Saksalaista insinööritaitoa ja designia Helppokäyttöinen käsiohjain e-help Vuoteenpidennys LCD Venta turvallisuuden ja kodikkuuden täydellinen yhdistelmä Nykyaikaisen hoitovuoteen pitää edistää turvallisuutta, olla helppokäyttöinen ja sen makuutason korkeudensäätöalueen tulee olla riittävän laaja. Yksilönvapautta ja itsemääräämisoikeutta ei tule rajoittaa ylös nostetuin sivulaidoin (DoLs)* ), vaan niiden tulee kannustaa liikkumiseen ja liikkeelle lähtöön. Korkealaatuinen käyttömukavuus ja kodinomainen ulkoasu ovat vanhusväestön arvostamia ominaisuuksia. Monipuolisin ominaisuuksin varustettu Venta hoitovuode on suunniteltu vastaamaan mitä erilaisimpia käyttötarpeita. Sen vaihtoehtoiset, innovatiiviset sivulaitajärjestelmät tarjoavat tarpeen tullen suojaa, kuitenkaan rajoittamatta asukkaan liikkumisvapautta. Makuutason laajan korkeudensäätöalueen alimmat korkeudet minimoivat vuoteesta putoamisen vaurioita, ja ylimmät korkeudet suojaavat hoitajien selkää rasitukselta. Vuoteen ulkoasu sulautuu erilaisiin käyttöympäristöihin ja sisustuksiin. Lisää väriä ja kodikkuutta saadaan Softcover design-elementein, joiden monipuolinen kangas- ja värivalikoima on omiaan edistämään viihtyisyyttä ja hyvinvointia. * Deprivation of Liberty Safeguards 07

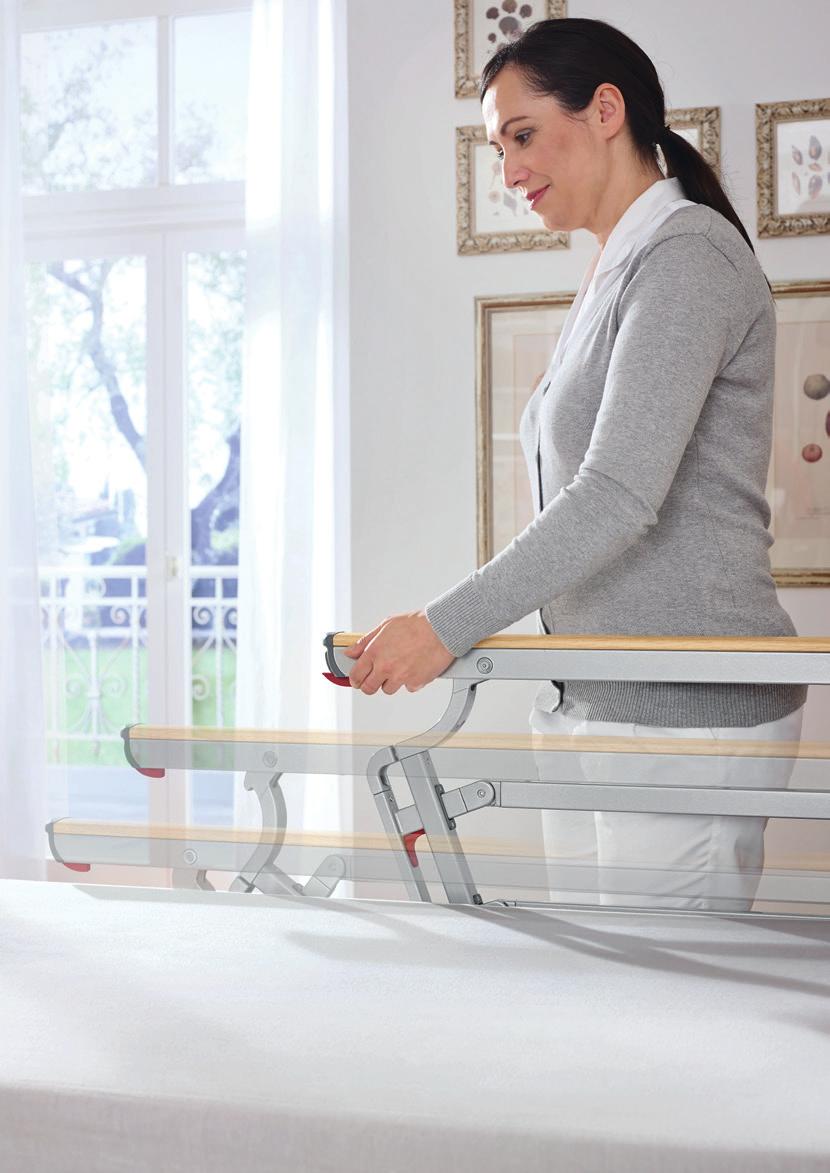

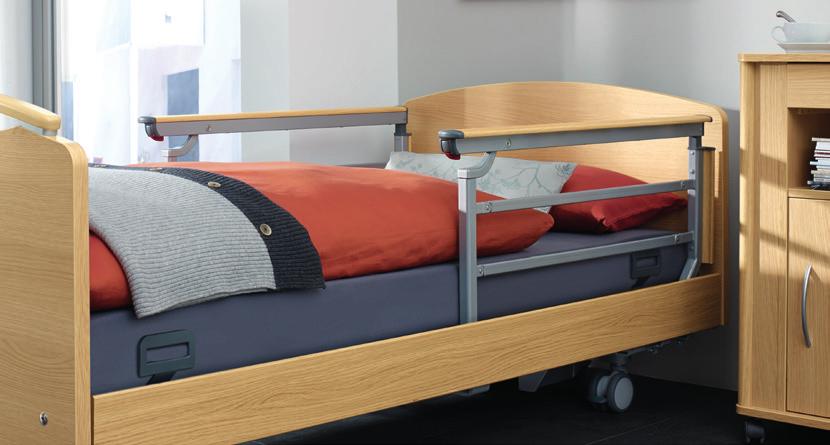

5 Itsemääräämisoikeutta rajoittamaton laitajärjestelmä 1. Uuden sukupolven sivulaidat Venta hoitovuoteiden sivulaidat ihastuttavat monilla innovatiivisilla ja käytännöllisillä yksityiskohdillaan. Ne tarjoavat korkealaatuista turvallisuutta rajoittamatta yksilön liikkumisvapautta. Samalla ne toimivat hoitoympäristössä ideaalisti, ovat helpot ja nopeat käyttää, keventäen hoitajien työtä merkittävällä tavalla. Kokoon taittuvia, kevennetyin toiminnoin varustettuja sivulaitoja on vaivatonta käyttää, kohottaa tai laskea turvallisesti paikoilleen. Jaettu sivulaitamalli suojelee ja ehkäisee putoamiselta IEC standardin vaatimusten mukaisesti. Ylös nostettuna sivulaita tarjoaa nousutuen, jättäen riittävästi tilaa vuoteesta poistumiseen ja apuvälineiden käytölle. Ventan sivulaidat voidaan keveästi painaa yhdellä kädellä alas kohti jalkopäätä, jolloin laidan käsikaide sulautuu osaksi vuodetta (kuvat 1-3). Lisäksi käsikaiteen puinen pinta tarjoaa hyvin muotoillun alustan sängynreunalla istumiseen. Sivulaidan toimintojen hallintaosat on varustettu helposti omaksuttavin värikoodein. Saksalaista insinööritaitoa ja designia Werdenfelser -ideologia

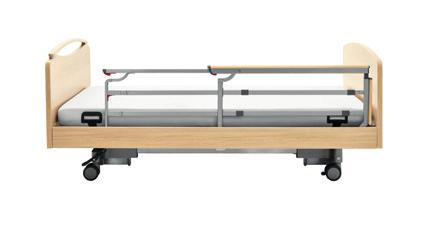

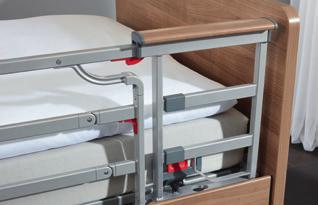

6 Turvallista suojaa kädenkäänteessä Teleskooppipidennyksin lisää turvallisuutta Jotkut hoitotyön tilanteet vaativat lähes koko sängyn pituuden kattavien sivulaitojen käyttöä, johon teleskooppirakenteinen, esiin vedettävä sivulaidan pidennysosa tarjoaa turvallisen ratkaisun (kuvat 1-3). Optiona toimitettava pidennysosa voidaan vetää yhdellä kädellä esiin vaakatasossa, nopeasti ja vaivatta. Kun suojaa tarvitaan koko sängyn pituudelta, voidaan jalkopään avoin väli sulkea jatkopalalla, optio (kuvat 4+5). Puu- ja metallimateriaalien yhdistelmä muodostaa kodikkaan tuntuisen, sulavalinjaisen sivulaitakokonaisuuden, joka suo asukkaille esteettömän näkymän vuoteesta. 10

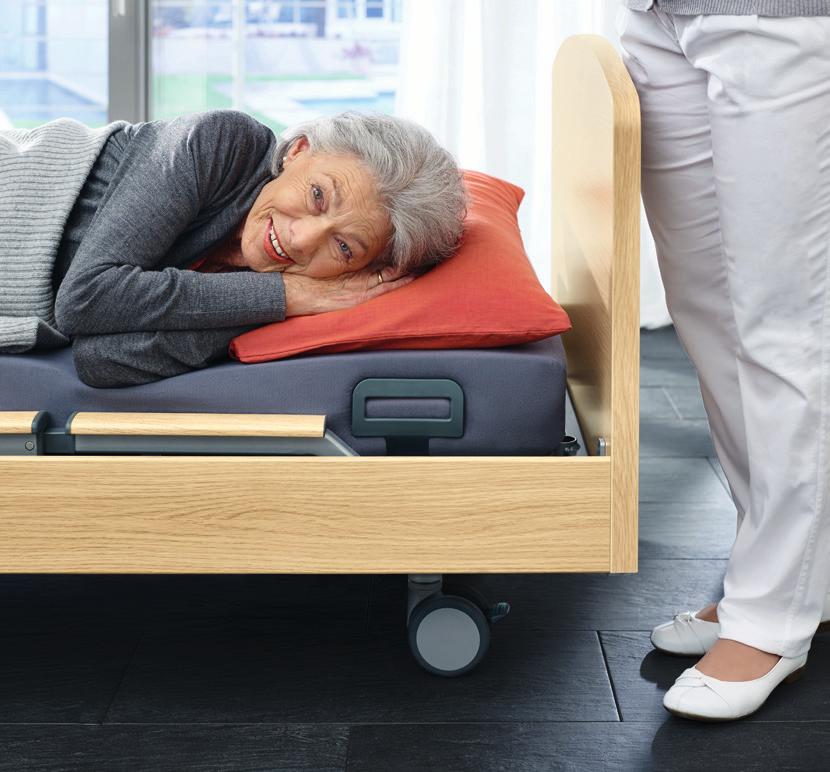

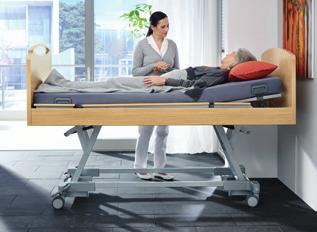

7 Venta hoitovuode Softcover-elementein Matala/korkea makuutaso vähentää putoa - misen riskiä

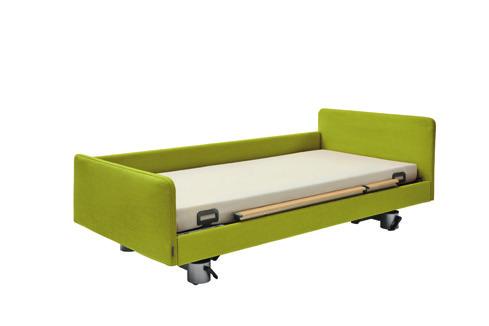

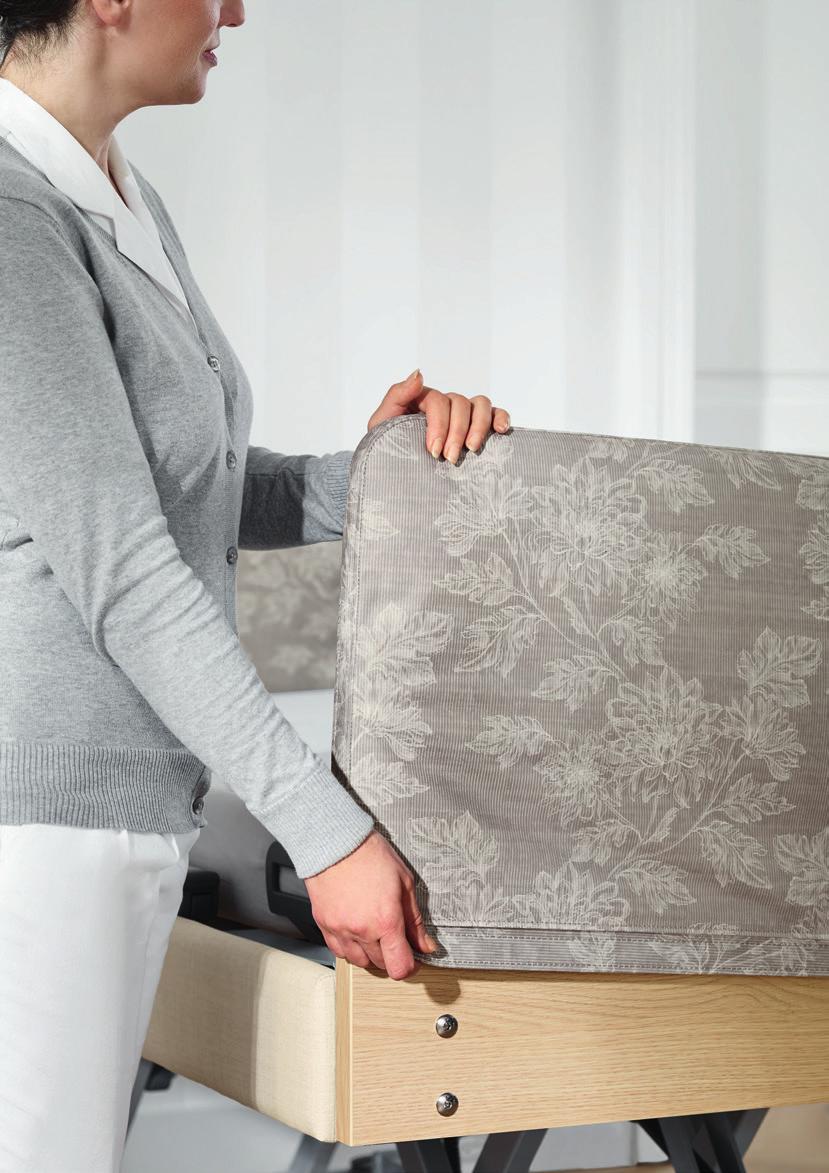

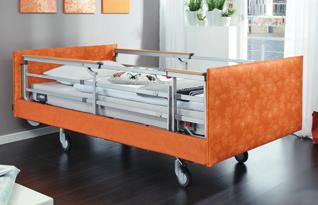

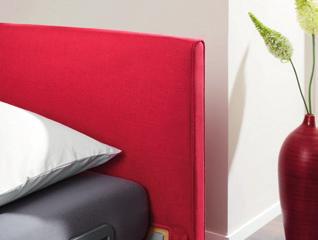

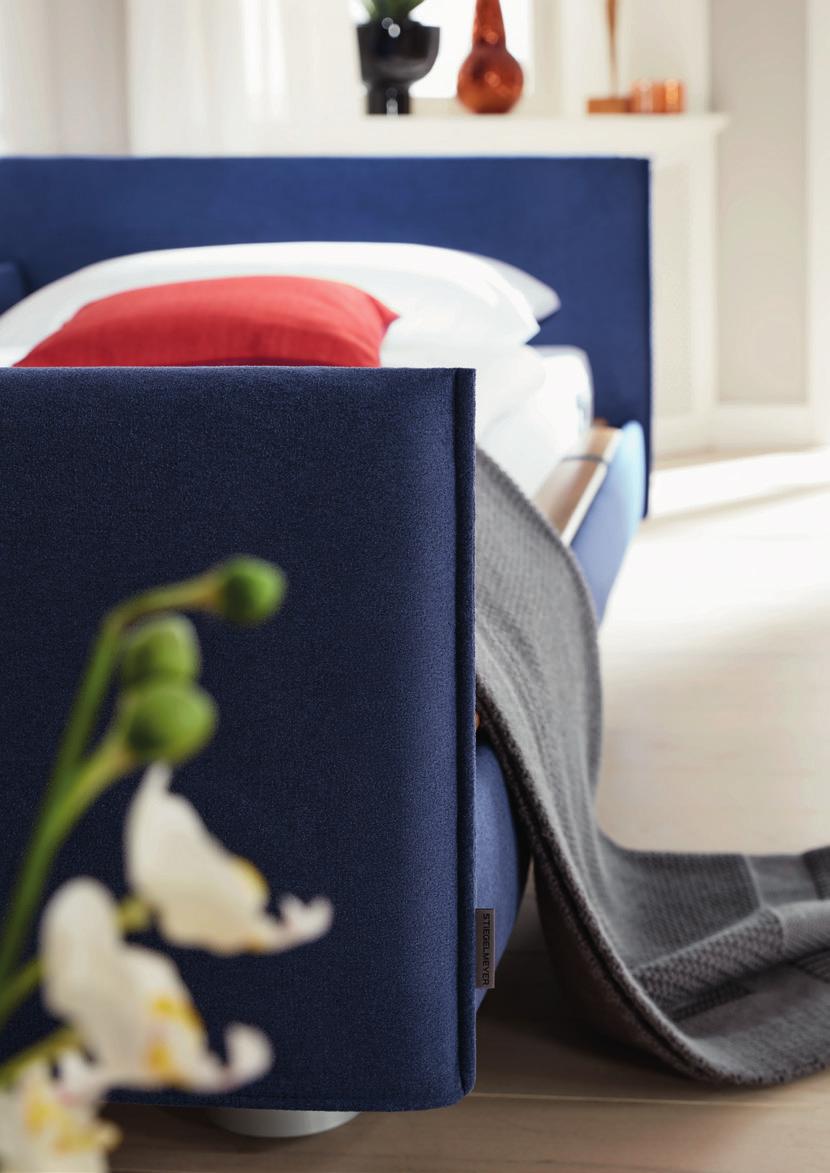

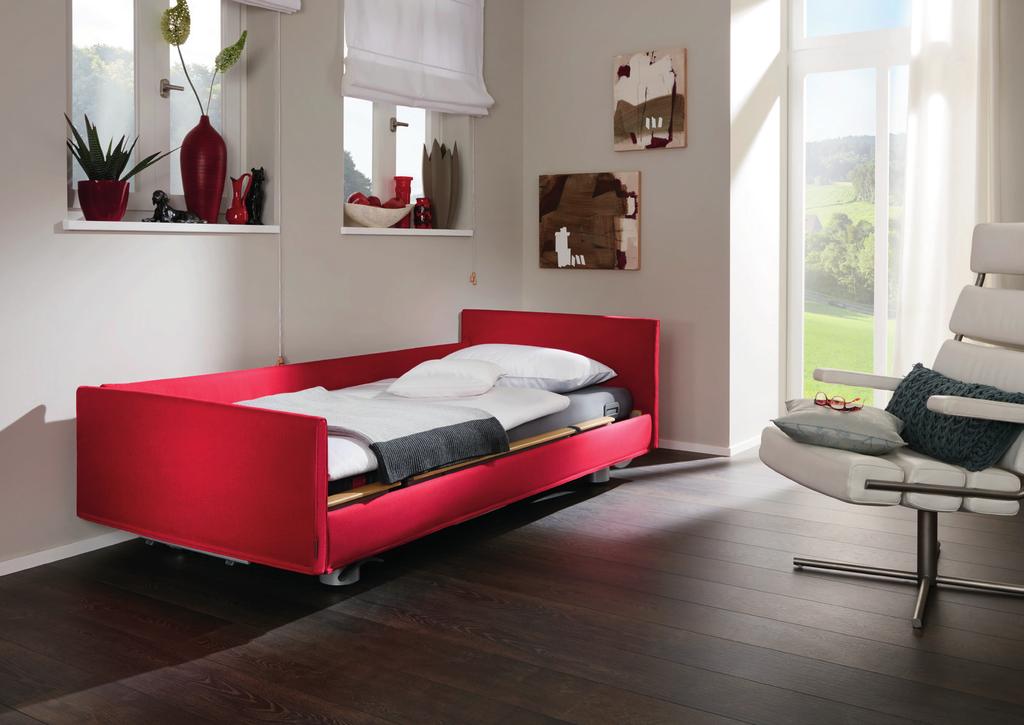

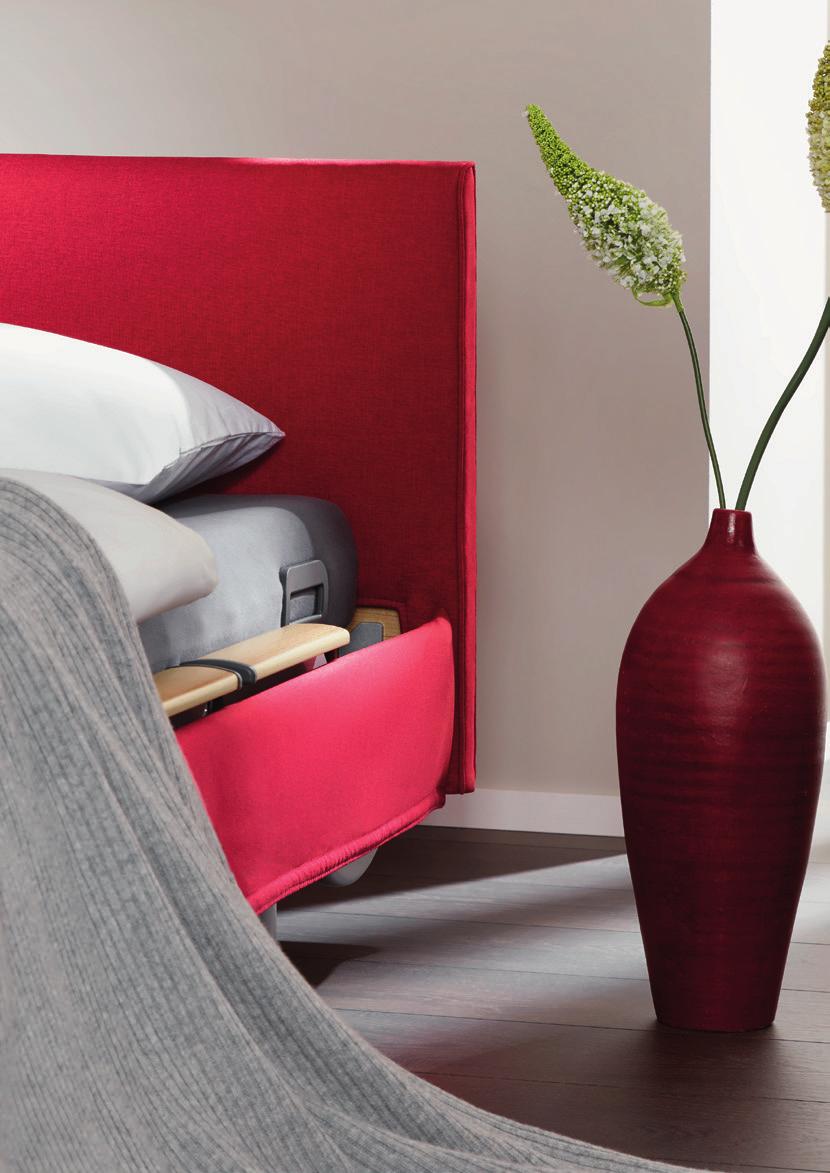

8 Softcovers Lisää väriä ja tyyliä Softcover-elementein Värien käyttö elävöittää minka tahansa tilan. Väreillä voi opastaa vanhuksia tunnistamaan tilat paremmin ja herättää myönteisiä tunteita. Venta-hoitovuoteiden ilmettä ja ulkoasua voidaan muunnella yksilöllisesti miellyttävän tuntuisin, pehmein Softcover-elementein. Asumisen eri osa-alueita voidaan erottaa toisistaan eri värein. Softcover-malliston elementit yksinkertaisesti vedetään päätyjen päälle. Tarjolla on erilaisia kankaita ja värejä lämpimästä oranssista eleganttiin siniseen. Päätyihin on kaksi mallivaihtoehtoa, tyynymalli (kuva 1) tai tereompeleinen malli (kuva 2). Myös Ventan sivureunapaneelit voidaan varustaa värikkäin elementein, samoin kuin kiinteät laita-elementit (kuva 3). Internetsivuillamme on suunnittelutyökalu vaihtoehtoisten väri- ja malliyhdistelmien katseluun. Softcover-elementit on helppo puhdistaa vesipesulla, puhdistusaineella ja harjalla. 15

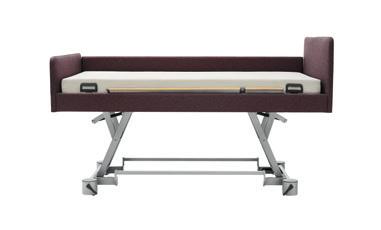

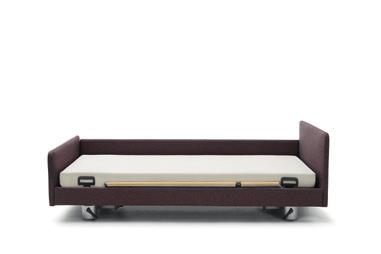

9 Aina sopivalla korkeudella 3-stop -toiminto Matala/korkea makuutason säätö Werdenfelser -ideologia Laaja korkeudensäätöalue cm Makuutason laaja korkeudensäätöalue on ominaisuus, jonka avulla voidaan itsemääräämisoikeutta rajoittamatta (DoLs) ehkäistä vuoteesta putoamisia. Hoitajien moitteettoman työergonomian mukaisesti paras työskentelykorkeus on lonkan korkeudella. Venta-tuoteperheen hoitovuoteissa on riittävän laaja korkeudensäätöalue ja lisäksi makuutason säätöjen 3-stop-toiminto. Ventan makuutaso pysähtyy automaattisesti esimerkiksi 25 cm, noin 38 cm ja 80 cm korkeuksille. Välipysähdykset voidaan säätää yksilöllisesti ja tallentaa niiden toiminnot hoito- ja käyttötarpeiden mukaan, optimaalisesti aina sopiville korkeuksille

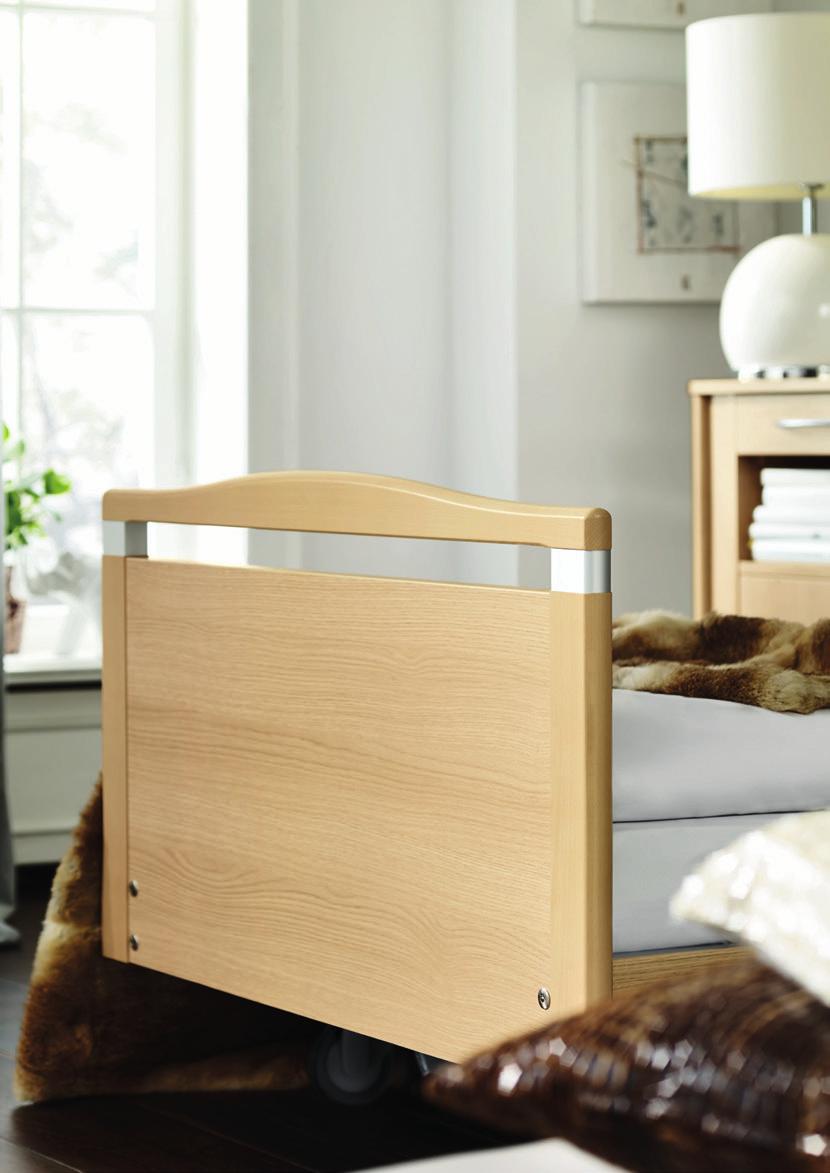

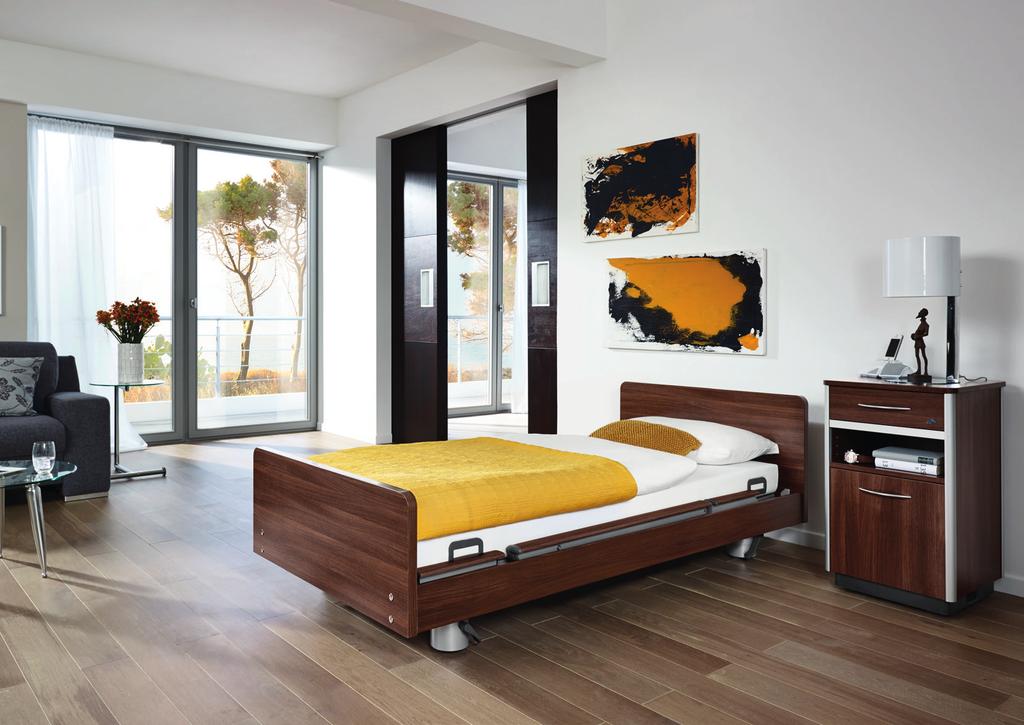

10 Laaja valikoima koristepintoja Venta hoitovuode, väri Bella Nocé Choco

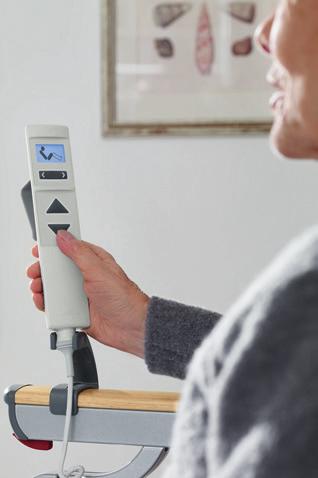

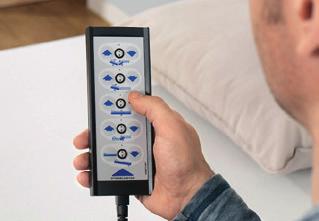

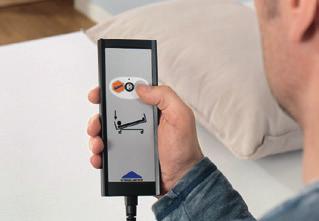

11 Asukkaan poistuminen vuoteesta laukaisee signaalin 2. Hälytyssignaali hoitohuoneessa Hälytyssignaali käytävässä Näkyvin ja kuuluvin signaalein varustettu hälytin hoitajien tiloissa e-help Selkeät säätötoiminnot LCD e-help digitaaliset palvelujärjestelmät Modernit hallintalaitteet Stiegelmeyer kehittää digitaalisia palveluratkaisuja e-help -kokonaisuuden alla. Järjestelmien keskeinen tehtävä on parantaa turvallisuutta, tukea hoidon korkeaa laatua ja keventää hoitohenkilökunnan jokapäiväistä työtä. Niiden käytöllä voidaan välttää yksilön itsemääräämisoikeuden rajoittamista ja minimoida fyysisten esteiden käyttöä. Venta-hoitovuoteisiin integroitu e-help -tekniikka sisältää älyantureita, jotka lähettävät signaaleja avun saamiseksi. Tieto voidaan välittää suoraan hoitajien käyttämään puhelinjärjestelmään. Anturi ilmoittaa välittömästi kun asukas esimerkiksi poistuu sängystä. Out-of-Bed-järjestelmä ei pelkästään hälytä, vaan haluttaessa se kytkee lukuvalon tai sängynalusvalaisimen näin torjutaan kaatumisia ja turvataan liikkumista pimeässä. Venta-hoitovuoteen LCD-käsiohjaimessa on ainoastaan kolme painiketta ja laaja, himmeällä taustavalolla varustettu näyttö. Se on erittäin helppokäyttöinen asukkaille, hoitajille ja huoltoteknikoille (kuva 1). Myös fyysisesti heikkojen henkilöiden on helppo käyttää kolmen näppäimen käsiohjainta. Erilaisia toimintoja voidaan vaivatta sallia tai estää, esimerkiksi vain hoitohenkilöstö voi säätää vuoteen Trendelenburg -asentoon. Lisäksi käsiohjaimessa on huoltoa tai vianmääritystä varten omat erikoisasetukset. Käyttäjätason vaihtamista varten on hoitovuoteessa magneettilukko. Toimitukseen sisältyy vakiomallinen käsiohjain, jossa on selkeät toimintojen symbolit ja näppäimet (kuva 2). Käsiohjain on varustettu yksittäisten toimintojen lukituksella. Tarvittaessa hoitovuoteen päätypää voidaan kallistaa alaspäin eli. ns. shokki-asentoon erillisellä käsiohjaimella (kuva 3)

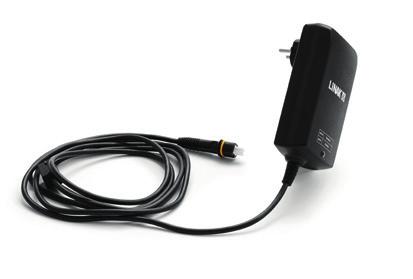

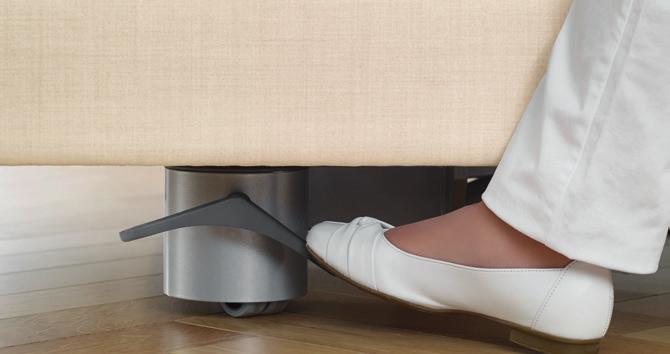

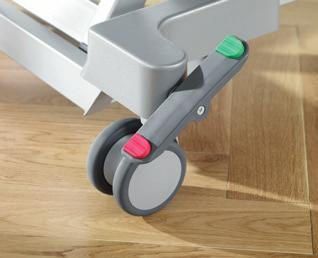

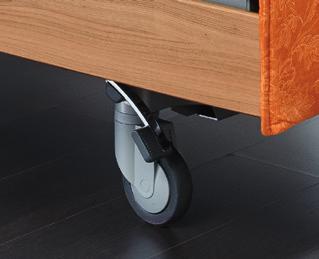

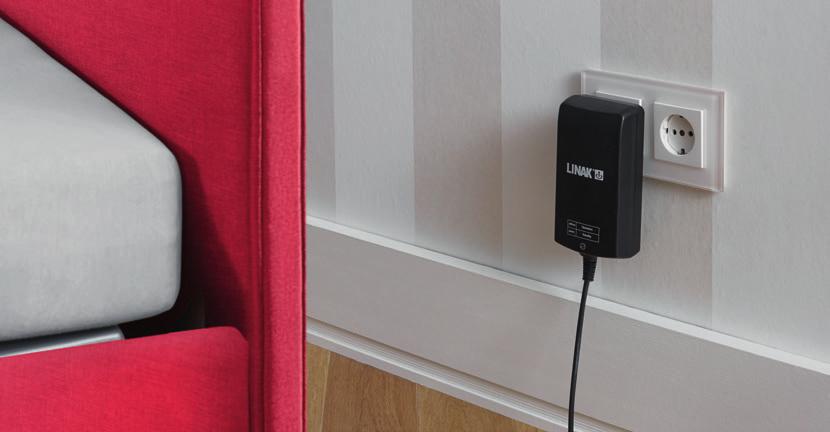

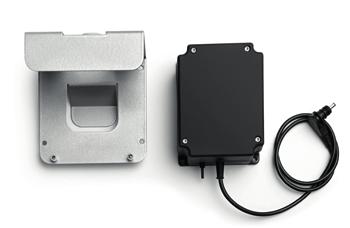

12 Monipuolisesti etuja sähköturvallisuusviranomaisen hyväksymä järjestelmä (TüV) edistää potilasturvallisuutta moottoreiden kaikki käyttövirta tuotetaan vuoteen ulkopuolella vuotovirranmittaus suoritettava vain joka 10. vuosi Turvallinen ja vaivaton siirtää Hyvä liikuteltavuus Energiaa säästävä pienjännite 24 V käyttöjärjestelmä Stiegelmeyer hoitovuoteiden lukituspolkimet ovat hyvän työergonomian mukaisia. Yhtä tärkeää, kuin vuoteen vaivaton siirto on, että lukituspolkimet ovat helposti jalan ulottuvilla. Venta-hoitovuoteiden lukituspolkimet on sijoitettu siten, että myös makuutason alimmilla korkeussäädöillä niiden käyttö on vaivatonta (kuva 1). Haastavissakaan tilanteissa ei tarvitse kumartua ja etsiä poljinta. Venta movo-mallin (kuva 2) ja forto-mallin (kuva 3) pyörät ovat vakiona keskuslukittavat, ja optiona vaihtoehtoisesti Venta-mallissa. Pyörien lukitus on vaivatonta ja Venta-hoitovuoteet pysyvät turvallisesti paikoillaan. Venta-tuoteperheen hoitovuoteisiin voidaan optiona valita matalajännitteinen 24 V käyttöjärjestelmä. Verkkovirtamuuntajan ansiosta vuoteeseen ei tule lainkaan 230 voltin virtaa (kuva 1). Jollei käsiohjainta aktivoida, ovat moottorit ns. lepotilassa. Käsiohjaimen näppäintä painettaessa hoitovuoteen käyttömoottoreihin tulee matala 24 voltin virta. Tämä ei ainoastaan edistä turvallisuutta, vaan säästää rahaa ylläpitokustannuksissa. Ratkaisulla voidaan venyttää vuotovirtamittauksen väli jopa 10 vuoteen, kun mittaus muutoin tulee suorittaa vuosittain. Tarjolla on uudelleen ladattava akku optiona (kuva 2) turvaamaan hoitovuoteiden häiriötöntä toimintaa tilanteissa, joissa sähkövirtaa ei muutoin ole saatavana

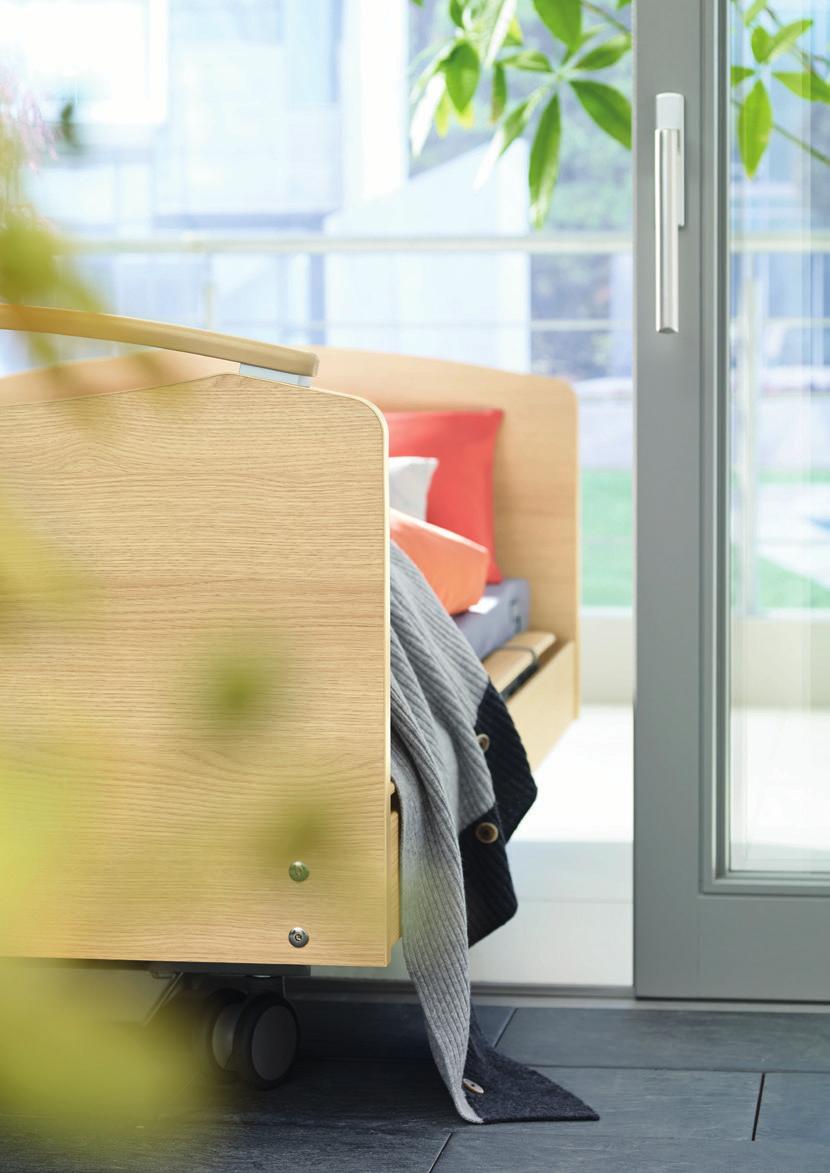

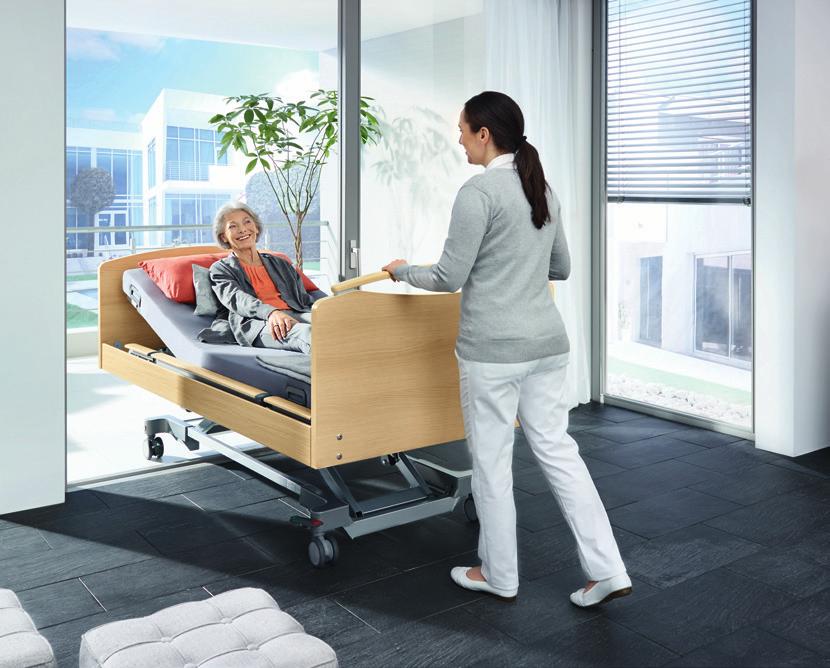

13 Hyvin ohjautuvat pyörät Malli movo toiminnalliseen arkeen Laaja korkeudensäätöalue cm Hyvä liikuteltavuus Monipuolisin ominaisuuksin varustetun Venta-tuoteperheen movo-mallin erityispiirre on erityisen hyvä liikuteltavuus ja ohjautuvuus. On valtavan tärkeää, että paljon vuodelepoa tarvitsevat henkilöt voivat osallistua arjen rutiineihin yhdessä muiden asukkaiden ja perheenjäsenten kanssa. Kevyesti liikkuvan Venta movo -mallin kanssa kulkeminen paikasta toiseen on vaivatonta. Hoitovuoteen suuret, kevyesti liukuvat kaksoispyörät edistävät liikkumista ja tuovat joustavuutta elämään, suuntautuipa matka vaikkapa terassille tai ruokasaliin. Venta movon korkeudensäätöalue on 29 cm 80 cm. 25

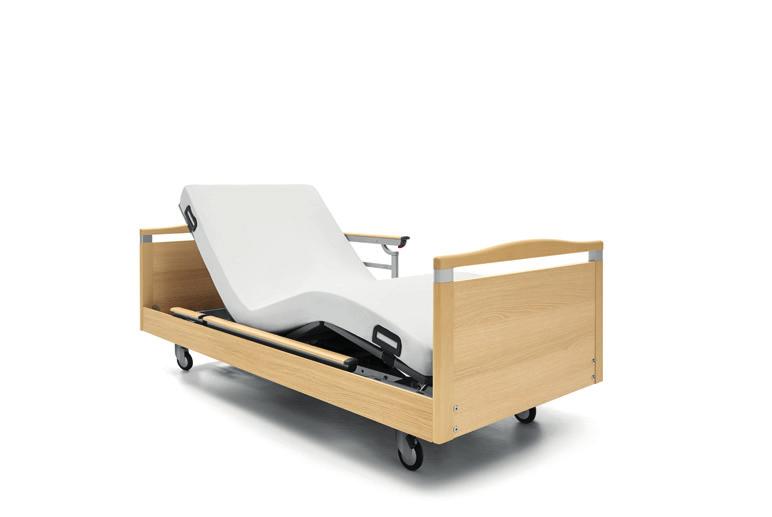

14 Käytännön mukavuutta painavahkoille asukkaille Turvallinen käyttökuorma: 260 kg Patjan perusleveys: 100 cm Malli forto kestävyyttä päivittäiseen hoitotyöhön Laaja korkeudensäätöalue cm Suuri SWL 260 kg Perinteisen hoitovuoteen kestävyys ja mittojen ylärajat voivat joskus joutua tarpeettoman lujille. Erityisesti hyvin isokokoisten henkilöiden vuodehoito asettaa vuoteelle kokonaan uusia vaatimuksia. Venta forto-malli on vastaus tämän tyyppisiin haasteisiin. Venta forto-hoitovuoteen turvallisen työskentelyn yläraja on 260 kg. Makuutason 100 cm:n leveys tarjoaa tilaa ja lisämukavuutta asukkaalle. Vuoteen monipuolista käytettävyyttä palvelevat vahvat, halkaisijaltaan 125 mm:n pyörät ja erikoistehokkaat moottorit, joiden avulla makuutason korkeudensäätö 37 cm:stä 81 cm:iin onnistuu kevyesti. Innovatiiviset sivulaitajärjestelmät ja miellyttävän monipuolinen istuma-asento täyttävät erilaiset aktii visen arjen tarpeet ja toiveet turvallisella, kodinomaisella tavalla. 27

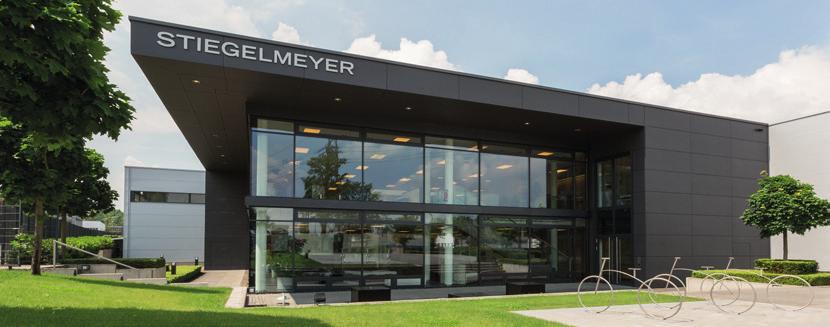

15 Mitat ja makuutason säätömahdollisuudet Venta Makuutason ylin korkeus: 80 cm Ortopedinen säätö cm 104 cm 90 cm cm Stiegelmeyer-ryhmä Jalkaosan kohotus 10 Makuutason kallistus 14 Mallivaihtoehto movo Makuutason alin korkeus: 29 cm Makuutason ylin korkeus: 80 cm Ortopedinen säätö 104 cm 90 cm cm Hollanti Elst Belgia Hoegaarden Ranska Suomi Dardilly Lahti Puola Stolno, Kepno Etelä-Afrikka Kapkaupunki Fowler säätö Stiegelmeyerin palvelut 28 Makuutason kallistus 14 Mallivaihtoehto forto Makuutason alin korkeus: 37cm Makuutason ylin korkeus: 81 cm Ortopedinen säätö 114 cm 100 cm cm 203 cm cm Korkealaatuisten sänkyjemme kanssa tarjoamme myös ensiluokkaisia palveluja. Palvelutarjontaamme sisältyvät testauksen, korjauksen, koulutuksen ja konsultoinnin perustehtävät. Toteutamme ne asiakkaan toivomusten ja vaatimusten mukaisesti. Tarkastus-, huolto- ja korjaustoimenpiteiden suorittamiseen käytettävissämme on yli 50 huoltotyöntekijää, jotka tekevät työt suoraan asiakkaan tiloissa, jos ne ovat Saksan rajojen sisällä. Tarjontaamme kuuluvat tuki ja varaosat kaikille Stiegelmeyer-tuotteille vielä vähintään 15 vuoden ajan tuotemallin valmistuksen lopettamisen jälkeen. Huippumodernissa huoltokeskuksessamme, jossa on neliömetriä varastotilaa, on valmiina keskimäärin osaa. Ne voidaan toimittaa normaalisti Saksan sisällä 48 tunnin kuluessa. Jalkaosan kohotus cm Herford, Nordhausen Fowler säätö Jalkaosan kohotus cm Saksa cm 203 cm cm Stiegelmeyerin painopiste tuotannossa on mahdollisimman moderni tekniikka. Lisäksi sen arvoihin kuuluu ympäristön suojeleminen. Fowler säätö cm Huolimatta siitä, että Stiegelmeyer-ryhmällä on juuret tukevasti kotimaassaan, sillä on toimintaa ympäri maailman. Vienti on yksi sen tukipylväistä, ja toimintaa laajennetaan jatkuvasti. Jälleenmyyjiä yhtiöllä on Ranskassa, Puolassa, Hollannissa, Belgiassa, Suomessa ja Etelä-Afrikassa. Stiegelmeyerin tuotteita viedään yli 60 maahan. Stiegelmeyer-ryhmä on tunnettu ensiluokkaisista sairaala- ja hoitotuotteistaan, jotka on kehitetty erityisesti terveydenhoitoalan korkeisiin vaatimuksiin. Tarjontaan kuuluvat Clinic-, Care-, Homecare- ja Living- tuotesarjat, ja käytettävissä on myös Assist- huolto- osasto. Yhtiö valmistaa tällä hetkellä yli sänkyä vuodessa ja työllistää noin työntekijää. Ryhmän päätoimipaikka sijaitsee Saksan Herfordissa, ja muita tuotantolaitoksia on Thürin gen in Nordhausenissa sekä Puolan Stolnossa ja Kepnossa. Tällä keskikokoisella yrityksellä on jo 117-vuotinen menestyksekäs historia takanaan cm 203 cm cm Makuutason alin korkeus: 25 cm Makuutason kallistus 14 Yhteydenotot: Puhelin: Sähköposti: service@stiegelmeyer.com 29

16 Yksilöllinen muotoilu Suojukset ja pehmukkeet Softcover-elementtien kanssa yhteensopivat päätyelementit Lisäpehmuke Jos turvareunat nostetaan yläasentoon pidentämättä niitä koko sängyn reunan mitalle, näin syntyvä aukko voidaan täyttää valinnaisella lisäpehmukkeella. Tämä takaa saumattoman mukavuuden ja auttaa henkilöä pääsemään mukavasti sängystä ylös myös pitkään reunalla istumisen jälkeen. Teno Nobla Nobla reha Pyöristetty malli Saumattu reunamalli Nahkapäällysteinen vaahtomuovisuojus Lisävarusteena saatava nahkapäällysteinen vaahtomuovisuojus peittää koko turvareunan. Se suojaa henkilöä kolhuilta, estää häntä kurkottamasta käsillään tankojen väliin ja lisää hyvää oloa kosketukselle miellyttävällä pinnallaan. Saatavilla on sopivia pituuksia päänpuolelle ja täyteen mittaansa asetetulle turvareunalle. Päätyelementit Alero Camo Lito / Lito reha Päällevedettävät suojukset Näillä helposti paikoilleen vedettävien suojusten avulla voidaan vuorata turvareuna 20 mm:n paksuisella vaahtomuovilla. Asukas on siten täysin turvassa. Suojukset pysyvät tukevasti paikoillaan Velcro-tarranauhakiinnikkeillä. Suojuksia on saatavilla turvareunan päänpuolelle ja jalkopäähän. Turvareunan lukitus Pino Koristepinnat ja pehmeät päällyskankaat Podego Pilastro Venta voidaan mukauttaa sopimaan mihin tahansa huoneeseen käyttämällä viehättävien koristepintojen valikoimastamme sopivaa vaihtoehtoa. Valikoimaamme sisältyy eri malleja valoisasta Lindberg Oak -tammikuosista tummaan Bella Noce Choco -pähkinäpuupintaan. Suunnittele unelmiesi sänky verkkosivustomme konfigurointitoiminnolla tai anna meidän auttaa sinua henkilökohtaisesti. Irrotettavat päänpuolen ja jalkopään päätylevyt Alas laskettu turvareuna voidaan lukita paikoilleen lisävarusteena saatavilla, sivupaneelin alapuolelle asennettavilla vivuilla. Tämä estää turvareunan tahattoman aktivoitumisen hoidon ja kiireisten tilanteiden aikana. Lukitusvivut asennetaan sängyn molemmille puolille. Tilauksesta Venta voidaan varustaa irrotettavilla päänpuolen ja jalkopään päätylevyillä. Päänpuolen ja jalkopään päätylevyt ovat henkilökunnan poistettavissa ilman erillisiä työkaluja. Hätätilanteessa vuoteessa olevaa henkilöä voidaan siten hoitaa esteittä ja viivytyksittä. Myös jokapäiväiset tehtävät, kuten hiusten ja jalkojen hoito, onnistuu tällöin helpommin

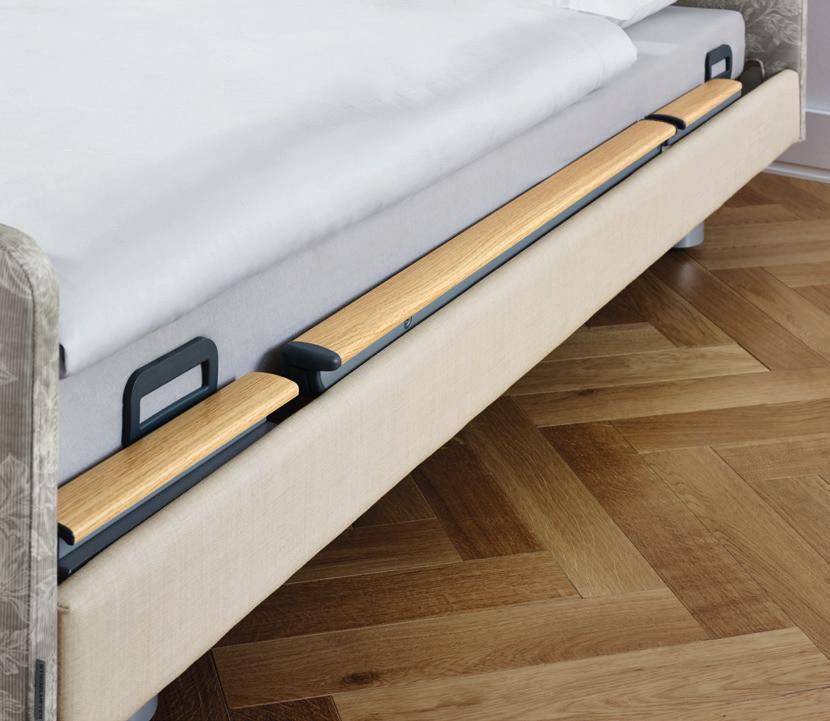

17 Sivulaitajärjestelmät Kokoon taittuvat sivulaidat Teleskooppirakenteinen sivulaidan pidennysosa Vuoteen pidennys Ulosvedettävä sängynjatke Makuutason sääriosan pidennys Makuutasot Hygiene -makuutaso Joustoelementtinen lamelli-makuuutaso Ala-asentoon laskettuina uuden tyyppiset kokoon taittuvat sivulaidat poistuvat lähes täysin näkyvistä ja tarjoavat miellyttävästi tilaa sängyllä istumiseen. Ylös nostettuna sivulaita toimii nousutukena. Kevennetyn toimintamekanismin ansiosta laidat voidaan nostaa ja laskea kevyesti ja vaivattomasti, lähes automaattisesti. Yhdellä kädellä hallittavat sivulaidat keventävät myös hoitajien työtä miellyttävällä tavalla. Kokoon taittuvaan sivulaitaan on tarjolla optiona teleskooppirakenteinen, esiin vedettävä sivulaidan pidennysosa, jos tarvitaan suojaa koko sängyn pituudelta. Myös pidennysosaa on helppo hallita yhden käden otteella. Kaikissa Venta-sänkymalleissa on 20 cm:n ulosvedettävä jatkorunko. Se voidaan vetää kätevästi esiin riippumatta turvareunasta. Patjan pidentämiseksi vuoteen runkoon asennetaan verhoilukappale tuen avulla. Kun alempaa jalkatukea säädetään, suojus pysyy paikoillaan. Vielä suuremman mukavuustason saavuttamiseksi alempaa jalkatukea voidaan pidentää 20 cm: llä. Metallielementti voidaan asentaa ilman työkaluja, ja se liikkuu kallistettavan pinnan kanssa, kun kallistettavaa pintaa säädetään. Tämä tarkoittaa sitä, että myös suurikokoiset asukkaat voivat hyödyntää täysimittaisesti terveyttä edistäviä asentoja (esim. ortopedistä asentoa), kun tukijalkoja nostetaan. Patjaa voidaan pidentää sopivalla pehmusteella. Saatavilla on myös 220 cm pitkiä patjoja. Erikoismuovista (polypropeeni) valmistettu, muotoon taivutettu 4-osainen hygiene - makuutaso on kevyt puhdistaa. Laajoiksi muotoillut tuu-letusaukot tekevät mallista erityisen ilmavan. Lujan rakenteen ja makuutason selkäosassa sijaitsevien läpivientien ansiosta mallia on mahdollista käyttää lepositeiden kanssa. Makuutason helposti irrotet-tavat osat on helppo puhdistaa yleisesti käytetyin puhdistusainein. Vaihtoehtona optiona on joustoelementtinen lamelli-makuutaso, jonka 30 joustavaa lamelliosaa ja 80 erityisjousta tarjoavat erittäin korkealuokkaisen lepomukavuuden. Myös tämä malli on irrotettava ja yksinkertainen puhdistaa. Käsiohjaimet Käsiohjain hoitajalukitus -toiminnoin LCD käsiohjain Infrapuna-kaukosäädin Käsiohjain Trendelenburg -säätöihin Perinteiset, johdolla varustetut käsiohjaimet voidaan korvata hoitajien käytössä olevin langattomin infrapuna-toimisin kaukosäätimin. Erillinen käsiohjain, jolla hoitohenkilökunta voi säätää hoitovuoteen nopeasti ja helposti Trendelenburg -asentoon. e-help digitaaliset palvelujärjestelmät Out-of-Bed -järjestelmä Vuoteen alapuolinen valo Vakiomallinen käsiohjain näyttää yhdellä silmäyksellä hoitovuoteen kaikki erilaiset säädöt ja sen käyttö on helposti omaksuttavissa. Selkeiden toimintonäppäinten yksittäiset toiminnot voidaan lukita pois tai sallia niiden käyttö tarpeiden ja tilanteiden mukaisesti. LCD-käsiohjain on selkeänäyttöinen, kolmen näppäimen siroksi muotoiltu uutuusmalli. Käyttö on helppoa ja vaivatonta omaksua. Jatkuvan himmeän taustavalaistuksen ansiosta käsiohjaimen näytön luettavuus pysyy erinomaisena kaikkina vuorokauden aikoina. Kestävä ja tyylikäs ohjain on muotoilultaan optimaalisen hyvin käteen istuva, lisäksi takaosassa on joustava ripustuskoukku. Out-of-Bed -järjestelmän painoon reagoiva tunnistin rekisteröi välittömästi asukkaan sängystä poistumisen. Hälytysviestin välitys hoitohenkilökunnalle voidaan toteuttaa hyödyntäen avoimen rajapinnan ominaisuuksia. Hälytysjärjestelmään voidaan valita neljä eri reaktionopeutta, asukkaan tilanteen mukaisesti. Haluttaessa järjestelmä aktivoi vuoteesta poistuttaessa lukulampun tai vuoteen alapuolisen valaistuksen opastamaan ja turvaamaan liikkumista. Mikäli vuoteesta on tapana poistua pimeän aikana useammin, voidaan vuoteen alapuolinen, häikäisemätön ja muita häiritsemätön valaistus kytkeä päälle toimimaan jatkuvasti. Valaisimen toimintaa hallitaan helposti käsiohjaimella

18 Tekninen erittely Varusteet ja optiot Mitat ja painot Venta ja movo-malli forto-malli Mallit Venta movo-malli forto-malli Ulkomitat Makuutaso Makuutason leveys 90 cm n. 104 x 211 cm (päätymallista riippuen) Makuutason leveys 100 cm n. 104 x 211 cm (päätymallista riippuen) 90 x 200 cm tai 100 x 200 cm (patjan mitat, suositus) Makuutason leveys 100 cm n. 114 x 211 cm (päätymallista riippuen) 100 x 200 cm (patjan mitat, suositus) Makuutason osien pituus n. 85/15/40/60 cm n. 85/15/40/60 cm Selkäosan erikoisliukumekanismi, liukupituus Turvallinen kuormitettavuus (SWL) n. 10 cm n. 10 cm 225 kg 260 kg Vapaa tila vuoteen alla n. 15 cm n. 15 cm Tuotteen kokonaispaino 3) n. 153 kg n. 151 kg Sähkötoiminnot Elektroniset komponentit Täysin moottoroitu Täysin moottoroitu, OpenBus -tekniikka 24 V käyttöjärjestelmä (ja vuoteen ulkopuolinen muuntaja) O O O Käsiohjain (hoitajalukitus-toiminnoin) LCD-käsiohjain O O O Käsiohjain makuutason pääosan kallistussäätöihin (Trendelenburg-säätö) O O O Out-of-Bed -järjestelmä O O O Kokoon taittuvat sivulaidat Kokoon taittuvat sivulaidat ja teleskooppirakenteinen sivulaidan jatko-osa O O O Makuutaso Vakiona hygiene -makuutaso, muotoon taivutettu erikoismuovi (polypropeeni) Joustoelementtinen lamelli-makuutaso 1) Makuutason pidennys, integroitu Sivulaitajärjestelmät Kokoon taittuvat, kevennetyin toiminnoin varustetut sivulaidat molemmin puolin Kokoon taittuva, kevennetyin toiminnoin varustettu sivulaita toisella, kiinteä sivulaita toisella puolella Kokoon taittuvat, kevennetyin toiminnoin varustetut sivulaidat ja teleskooppirakenteiset pidennysosat molemmin puolin Kokoon taittuva, kevennetyin toiminnoin varustettu sivulaita ja teleskooppirakenteinen pidennysosa toisella, kiinteä sivulaita toisella puolella. Venta turvallisuusnormit 2) EN Lääkinnällisten laitteiden riskianalyysi EN Lääkinnällisten laitteiden turvallisuus, keskeiset turvallisuutta koskevat vaatimukset EN Sähkömagneettinen yhteensopivuus EN Lääkinnälliset sähkökäyttöiset laitteet: sairaalasänkyjen/hoitovuoteiden sänkykokonaisuuden turvallisuutta ja suorituskykyä koskevat erityisvaatimukset Venta vakiovarusteinen Makuutason korkeudensäätö n cm Runkorakenne: 4-pilarijalkainen Makuutaso 4-osainen, sähkötoimisin säädöin Makuutason osien pituudet ihmisen antropometrisiä mittoja vastaavat (85/15/40/60 cm) Hygiene -makuutaso, muotoon taivutettu erikoismuovi, osat irrotettavat Kaksoispyörät, Ø 50 mm 2 x 2 pyörän keskuslukitus pareittain Pyörien lukitus voidaan vapauttaa kaikissa makuutason asennoissa Selkäosan kallistuksen säätö 70 Jalkaosan kallistuksen säätö 40 Koko makuutason kallistus 14 jalkopäähän päin (reverse- Trendelenburg), (anti-slip-järjestelmällä) Käsiohjain, hoitajalukitus -toiminnoin Kokoon taittuvat sivulaidat, turvakorkeus 42 cm Päätyelementit, puurakenteiset. Mallivaihtoehdot: Lito/Lito reha, Nobla/Nobla reha, Pino, Podego, Pilastro, Alero tai Teno Rakenteiden värit ja pinnoitteet Stiegelmeyer-värikartan mukaan, vakioväri pyökki Metalliosien väri harmaa (argentum) Automaattinen yhteissäätö, autocontour -toiminto Päätypäässä makuutason rungossa kaksi kiinnityspaikkaa kohottautumis-/nesteenantotelineille Sivupaneelit laitojen etupuolella OpenBus -tekniikka Makuutason 20 cm:n pidennysosa, asennus ilman työkaluja, vedetään käyttöön Venta movo Kuten Venta, paitsi: Makuutason korkeudensäätö n cm Varustettu suurin pyörin Kaksoispyörät, Ø 100 mm Keskuslukitusjärjestelmä, 4 pyörää, suuntalukitus Keskuslukitusjärjestelmän lukituspoljin (materiaalina erikoismuovi) Venta forto Kuten Venta, paitsi: Makuutason korkeudensäätö n cm Varustettu suurin pyörin Pyörät, Ø 125 mm, pyörän leveys 32 mm Keskuslukitusjärjestelmä, 4 pyörää, suuntalukitus Keskuslukitusjärjestelmän lukituspoljin (materiaalina erikoismuovi) Makuutason leveys 100 cm Valinnaiset lisävaihtoehdot Sivulaidan teleskooppirakenteinen pidennys-osa Vuodevaateteline Puuosien erikoisvärjäys/petsaus 24 V käyttöjärjestelmä ja vuoteen ulkopuolinen muuntaja Ylimääräinen käsiohjain makuutason päätypään säätöjä varten (Trendelenburg) Joustoelementti lamelli-makuutaso 1) Infrapuna-kaukosäädin Vuoteen alapuolinen valaisin Valaistuksen integroidut liitännät Akku, integroitu LCD-käsiohjain Out-of-Bed -järjestelmä Sivulaidan jatkopalan peitelevy Tietyt päätymallit irrotettavissa (ei Softcover) Sivulaidat voidaan lukita alimpaan asentoon Tarvikkeet/lisävarusteet Softcover-elementit Ulkopuolinen akku latauslaitteella (vuoteeseen tarvitaan yhdistäjäkaapeli) Sivulaidan jatkopala Lukulamppu, halogeeni tai LED Sivulaitojen laitapehmusteet Turvapatja lattialle sängyn viereen Nesteenantoteline/-pidike Kohottautumisteline Erilaisia patjajärjestelmiä/patjoja Luku- ja ruokailutaso Vuoteen pidennyksen tarvikkeet: makuutason pohjan pidennysosa ja patjan pidennysosa Törmäyspyörät, seinän suojaus vaakasuunnassa Puskurirullapyörät, seinän suojaus vaaka- ja pystysuunnassa Seinätörmäyssuoja (alarunkoon) Makuutason jalkaosan pidennys Sivulaidat Kiinteä sivulaita O O O Sivulaidan jatkopala O O O Sivulaidan alimman asennon lukitus O O O Hygiene -makuutaso Joustoelementti lamelli-makuutaso 1) O O Makuutason leveys 100 cm O O Makuutasot 4-osainen makuutaso Makuutaso, jalkopään kallistus-ominaisuudella (reverse-trendelenburg-säätö) Makuutaso, pääosan kallistus (Trendelenburg-säätö) O O O Pyörät Ø 125 mm Kaksoispyörät Ø 100 mm Pyörät Kaksoispyörät Ø 50 mm Keskuslukitusjärjestelmä O 2 x 2 pareittain keskuslukitus Törmäyspyörät, seinän suojaus vaakatasossa O O O Suojaus vaurioilta Puskurirullapyörät, seinän suojaus vaaka- ja pystysuunnassa O O O Seinätörmäyssuoja (alarunkoon) O O O Softcover-elementit O O O Vapaata tilaa makuutason alla potilasnostinten käytölle Kohottautumis- /nesteenantotelineen kiinnitysholkit, päätypää Kohottautumis- /nesteenantotelineen kiinnitysholkit, jalkopää O O O Muuta Jatkettava sivupaneeli O O O Vuodevaateteline O O O Integroitu (20 cm) ulosvedettävä vuoteenpidennys (ilman työkaluja) Makuutasoon sääriosan pidennys O O O 1) Ei mahdollinen 100 cm leveän makuutason kanssa = Vakio O = Optio = Ei mahdollinen 1) Ei valittavissa 100 cm makuutason kanssa. 2) Mm. lääkinnällisten laitteiden turvallisuutta koskeva suositus (BfArM) 3) Paino voi vaihdella vuoteen varustetason mukaan 34 35
