1 ETÄLUETTAVIEN VESIMITTARIEN KÄYTTÖ KIINTEISTÖKOHTAISESSA VEDEN MITTAUKSESSA Alueellinen vesihuoltopäivä Kokkolassa Toni Huuha, Ylivieskan Vesiosuuskunta ETÄLUETTAVAT VESIMITTARIT YLIVIESKAN VESIOSUUSKUNNAN KÄYTÖSSÄ Ajatus etäluettavista mittareista sai alkunsa Oulun vesihuoltopäivillä Tilattiin koekäyttöön 15 mittaria, asennettiin henkilökunnalle ja muihin tuttuihin paikkoihin 2013 alusta alettiin asentaa uusille asuinalueille 2014 alusta kaikkiin vastaantuleviin etäluettavat Nyt asennettu yli 600 mittaria Tavoitteena vaihtaa vuosittain 400 mittaria (kokonaismäärä 4600) 1

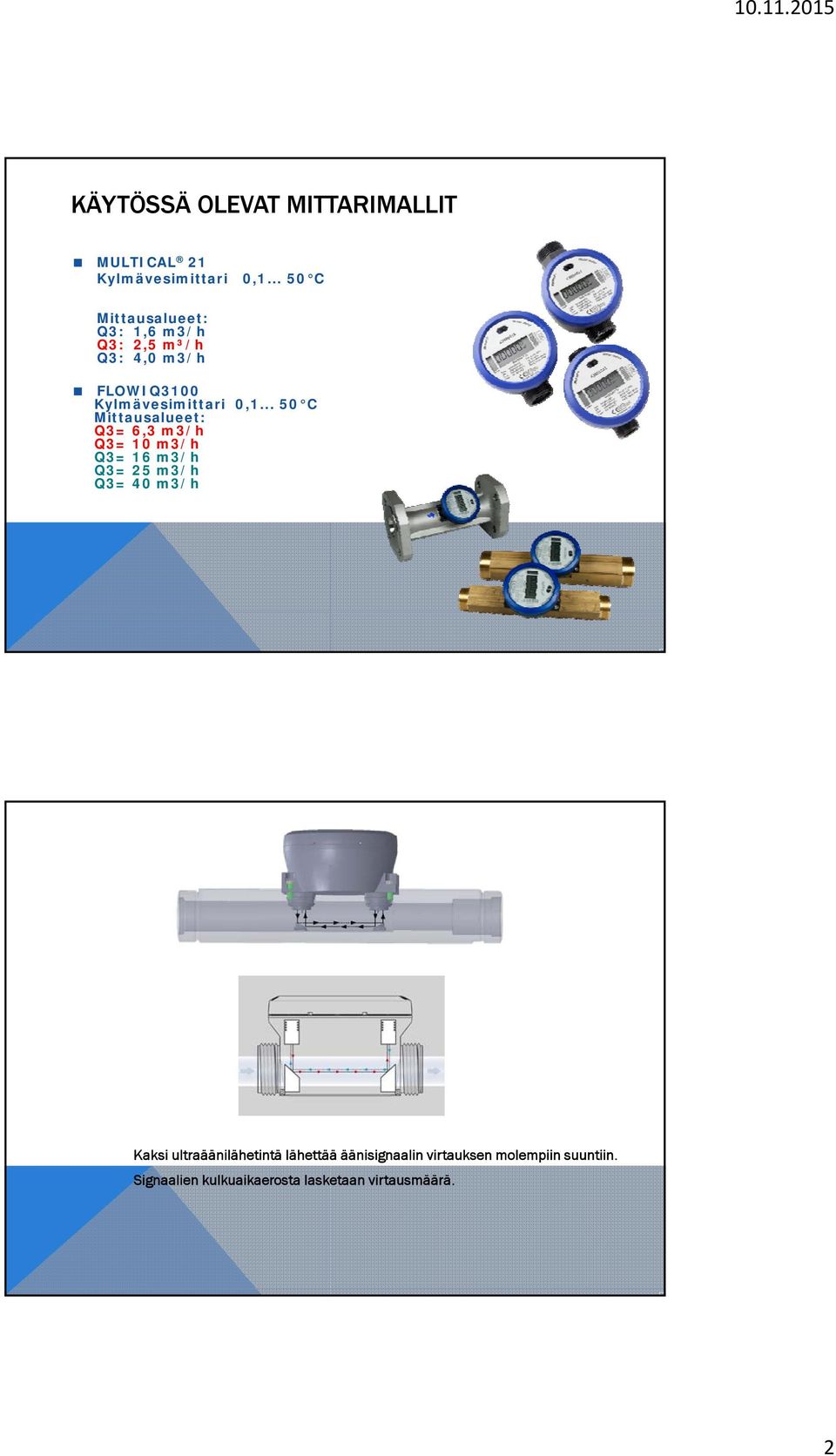

2 KÄYTÖSSÄ OLEVAT MITTARIMALLIT MULTICAL 21 Kylmävesimittari 0, C Mittausalueet: Q3: 1,6 m3/h Q3: 2,5 m³/h Q3: 4,0 m3/h FLOWIQ3100 Kylmävesimittari 0, C Mittausalueet: Q3= 6,3 m3/h Q3= 10 m3/h Q3= 16 m3/h Q3= 25 m3/h Q3= 40 m3/h Toimintaperiaate Kaksi ultraäänilähetintä lähettää äänisignaalin virtauksen molempiin suuntiin. Signaalien kulkuaikaerosta lasketaan virtausmäärä. 2

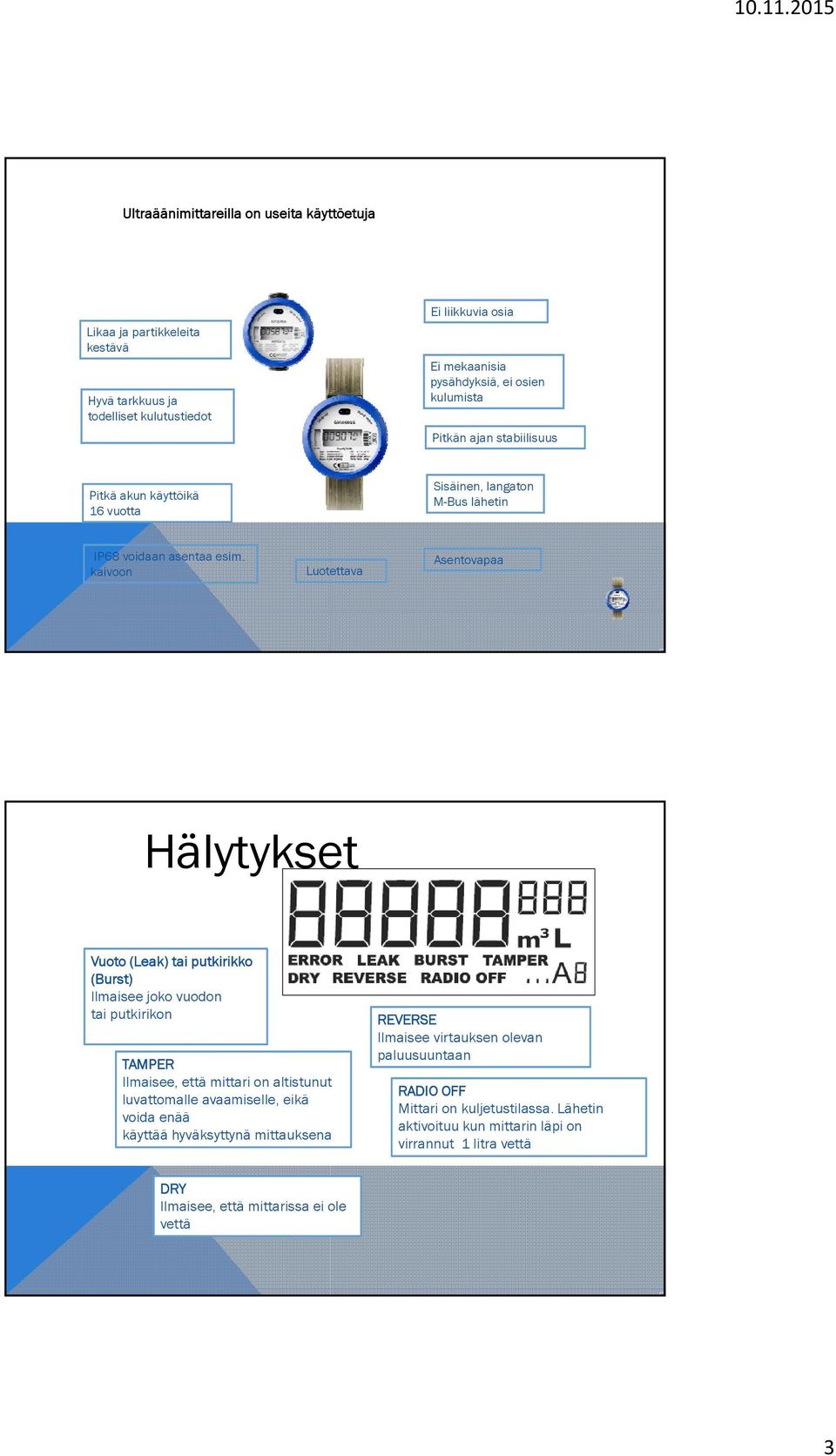

3 Ultraäänimittareilla on useita käyttöetuja Likaa ja partikkeleita kestävä Hyvä tarkkuus ja todelliset kulutustiedot Ei liikkuvia osia Ei mekaanisia pysähdyksiä, ei osien kulumista Pitkän ajan stabiilisuus Pitkä akun käyttöikä 16 vuotta Sisäinen, langaton M-Bus lähetin IP68 voidaan asentaa esim. kaivoon Luotettava Asentovapaa Hälytykset Infokoodit Vuoto (Leak) tai putkirikko (Burst) Ilmaisee joko vuodon tai putkirikon TAMPER Ilmaisee, että mittari on altistunut luvattomalle avaamiselle, eikä voida enää käyttää hyväksyttynä mittauksena REVERSE Ilmaisee virtauksen olevan paluusuuntaan RADIO OFF Mittari on kuljetustilassa. Lähetin aktivoituu kun mittarin läpi on virrannut 1 litra vettä DRY Ilmaisee, että mittarissa ei ole vettä 3

4 PULSSIADAPTERI Pulssitaajuus 1 pulssi / 10 litraa (kiinteä) Akun käyttöikä 16 vuotta Mittareille joiden ohjelmistorevisio on H1 tai uudempi Suojausluokka IP65 Oikosulkusuojattu MULTICAL 21 ja FlowIQ 3100 Hermeettisesti suljettu elektroniikka, ei kastetta tai kondensoitumista näytössä PPS komposiitistä valmistettu ympäristöystävällinen ja lyijytön 6 mm lasi Sinetöity kansi Materiaalit: Mittausanturi PPS komposiitti ja ruostumaton teräs Anturiputki messinki tai AISI304 Tiivistys 4

5 Yksinkertainen luentatekniikka Mittariluentaliikkuvastaautosta Tehokas luenta Vähemmän aikaa vieviä mittariluentoja Ajankäytön optimaalinen käyttö Reaaliaikainen luenta Mittariluenta on nopeaa ja tehokasta Online rekisteröinti Helppo käyttöönotto Etäluenta pienillä kustannuksilla Ei vaadisuurta sijoitusta Yksinkertainen luentatekniikka Kommunikointi langaton M-Bus Lähetys 16 sekunnin välein 5

6 READy Sovellus 6

7 7

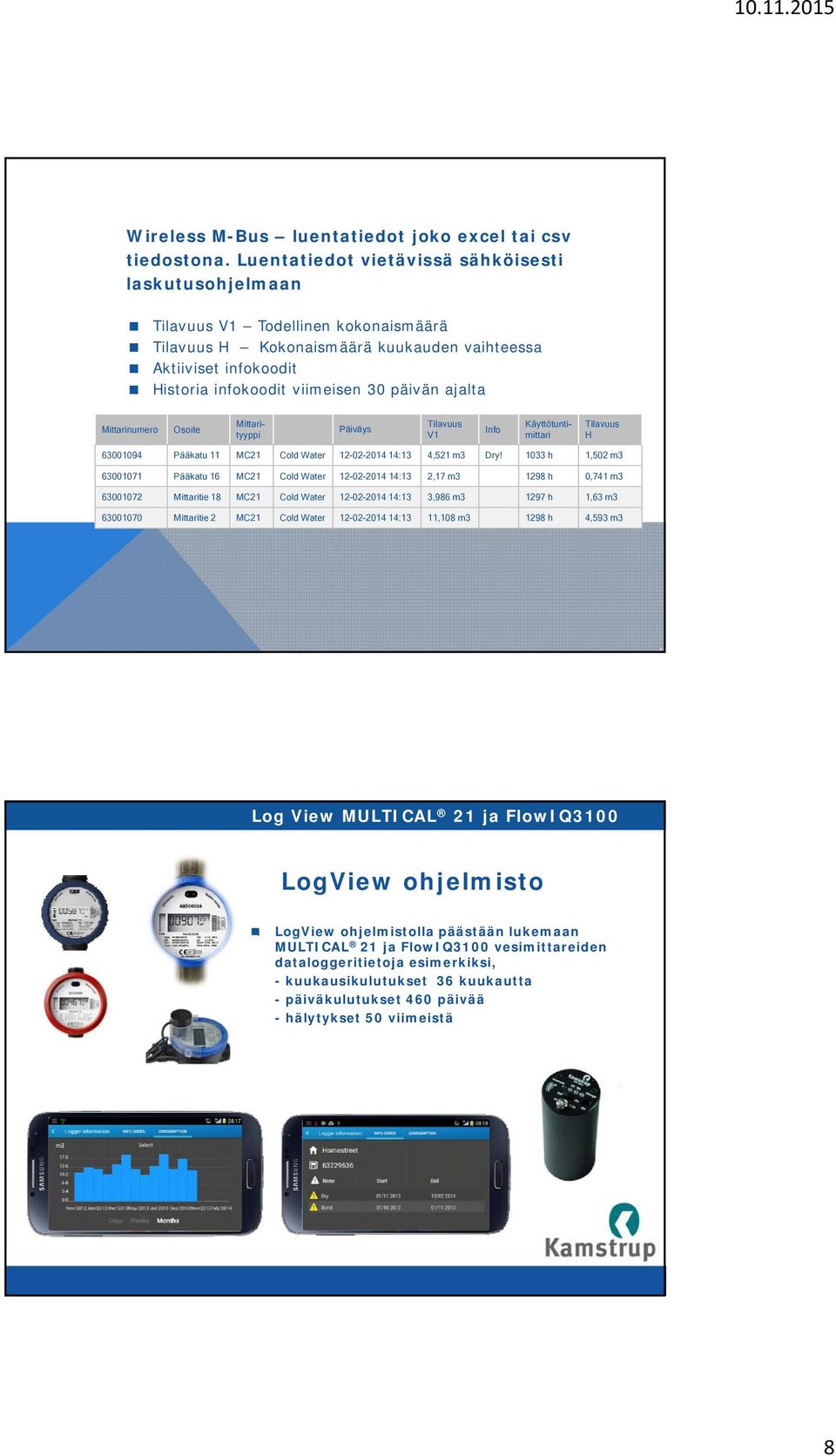

8 Yksinkertainen luentatekniikka Wireless M-Bus luentatiedot joko excel tai csv tiedostona. Luentatiedot vietävissä sähköisesti laskutusohjelmaan Tilavuus V1 Todellinen kokonaismäärä Tilavuus H Kokonaismäärä kuukauden vaihteessa Aktiiviset infokoodit Historia infokoodit viimeisen 30 päivän ajalta Mittarinumero Osoite Mittarityyppi Päiväys Tilavuus V1 Info Käyttötuntimittari Tilavuus H Pääkatu 11 MC Pääkatu 16 MC21 Cold Water :13 4,521 m3 Dry! 1033 h 1,502 m3 Cold Water :13 2,17 m h Mittaritie 18 0,741 m3 MC21 Cold Water :13 3,986 m h 1,63 m Mittaritie 2 MC21 Cold Water :13 11,108 m h 4,593 m3 Log View MULTICAL 21 ja FlowIQ3100 LogView ohjelmisto LogView ohjelmistolla päästään lukemaan MULTICAL 21 ja FlowIQ3100 vesimittareiden dataloggeritietoja esimerkiksi, - kuukausikulutukset 36 kuukautta - päiväkulutukset 460 päivää - hälytykset 50 viimeistä 8

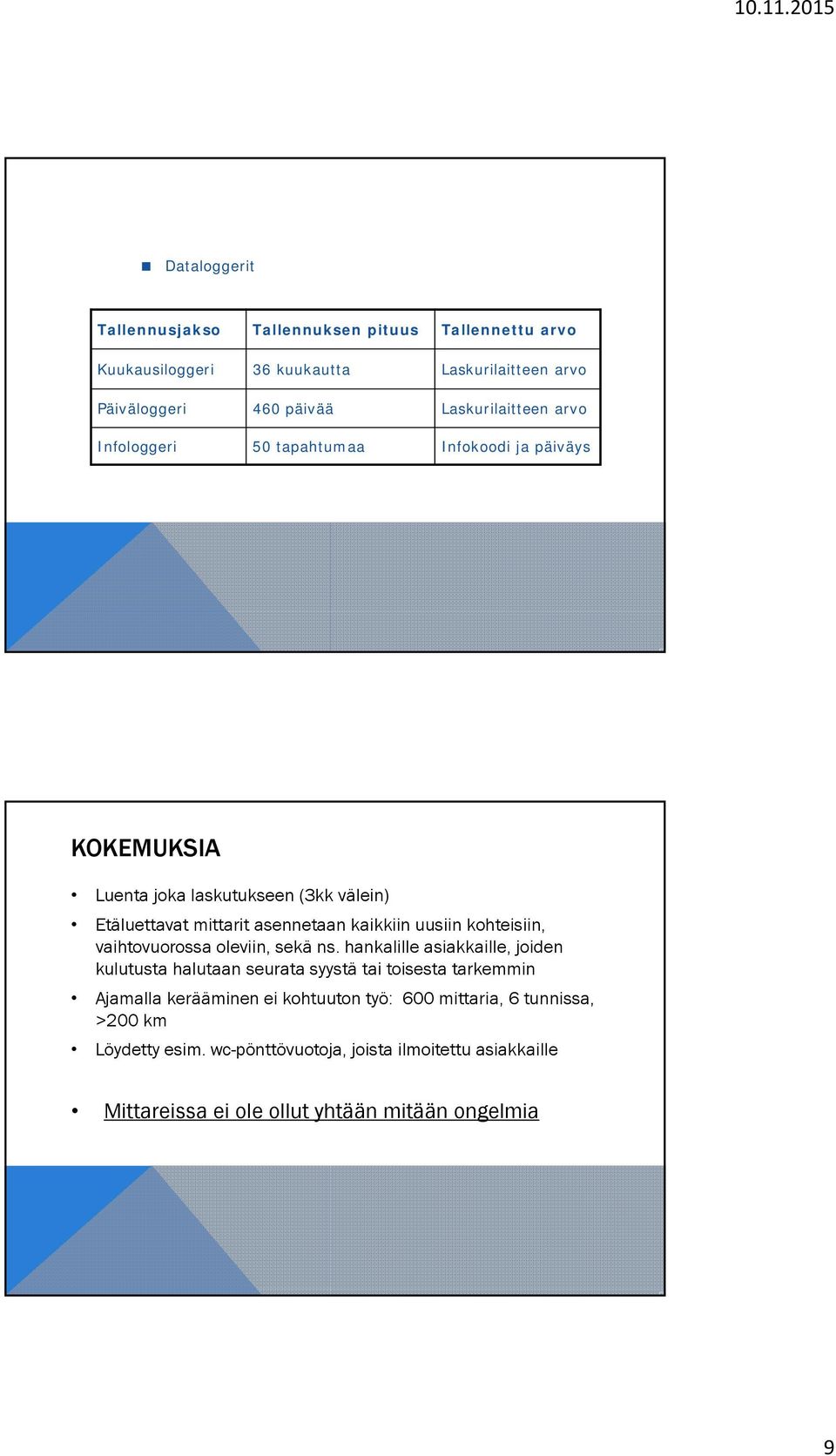

9 Dataloggeri Dataloggerit Tallennusjakso Tallennuksen pituus Tallennettu arvo Kuukausiloggeri 36 kuukautta Laskurilaitteen arvo Päiväloggeri 460 päivää Laskurilaitteen arvo Infologgeri 50 tapahtumaa Infokoodi ja päiväys KOKEMUKSIA Luenta joka laskutukseen (3kk välein) Etäluettavat mittarit asennetaan kaikkiin uusiin kohteisiin, vaihtovuorossa oleviin, sekä ns. hankalille asiakkaille, joiden kulutusta halutaan seurata syystä tai toisesta tarkemmin Ajamalla kerääminen ei kohtuuton työ: 600 mittaria, 6 tunnissa, >200 km Löydetty esim. wc-pönttövuotoja, joista ilmoitettu asiakkaille Mittareissa ei ole ollut yhtään mitään ongelmia 9

10 KEHITETTÄVÄÄ Autolla ajaminen ei voi olla ikuisesti keino kerätä lukemia, vaan halutaan tieto tiheämmin. Tavoitteena vertailu pumpattuun vesimäärään, lukemat saatava vähintään kerran vuorokaudessa Alueellinen vuotovesiprosentti Integraatio asiakashallinta-/laskutusjärjestelmän ja lukuohjelman välille Tietojen syöttö vain yhteen paikkaan DIPLOMITYÖ VALMISTUNUT Rahoittajina VVY, Maa- ja vesitekniikan tuki ry, Kamstrup, Finanssialan Keskusliitto, Pohjois-Suomen Vesivaliokunta, Ylivieskan Vesiosuuskunta Päätavoitteena oli kartoittaa vesilaitoksen saavuttamat taloudelliset ja muut hyödyt etäluennasta, esim. reaaliaikainen verkostonhallinta, vuotovesien hallinta ja saneerausinvestointien kohdentaminen Muina tavoitteina selvittää mm. asiakaspalvelu, vesivahinkojen vähentäminen, tiedonkeruujärjestelmät ja -yhteistyö 10

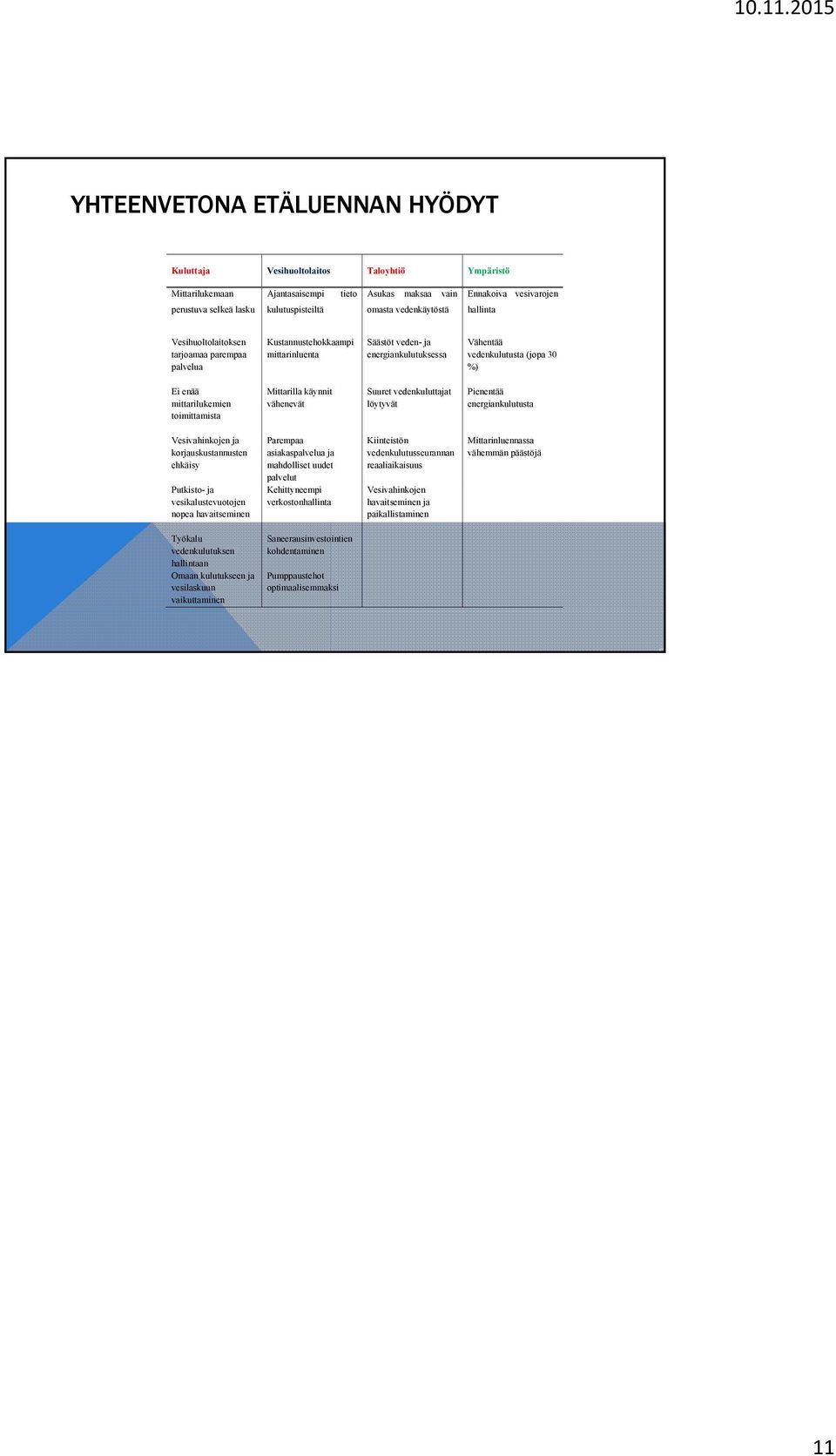

11 YHTEENVETONA ETÄLUENNAN HYÖDYT Kuluttaja Vesihuoltolaitos Taloyhtiö Ympäristö Mittarilukemaan Ajantasaisempi tieto Asukas maksaa vain Ennakoiva vesivarojen perustuva selkeä lasku kulutuspisteiltä omasta vedenkäytöstä hallinta Vesihuoltolaitoksen tarjoamaa parempaa palvelua Kustannustehokkaampi mittarinluenta Säästöt veden- ja energiankulutuksessa Vähentää vedenkulutusta (jopa 30 %) Ei enää mittarilukemien toimittamista Mittarilla käynnit vähenevät Suuret vedenkuluttajat löytyvät Pienentää energiankulutusta Vesivahinkojen ja korjauskustannusten ehkäisy Putkisto- ja vesikalustevuotojen nopea havaitseminen Työkalu vedenkulutuksen hallintaan Omaan kulutukseen ja vesilaskuun vaikuttaminen Parempaa asiakaspalvelua ja mahdolliset uudet palvelut Kehittyneempi verkostonhallinta Saneerausinvestointien kohdentaminen Pumppaustehot optimaalisemmaksi Kiinteistön vedenkulutusseurannan reaaliaikaisuus Vesivahinkojen havaitseminen ja paikallistaminen Mittarinluennassa vähemmän päästöjä 11
