Kaba elolegic Ovaali yksittäissylinteri. 3048V Ovaali yksittäissylinteri sääsuojalla. pohjoismaisen lukkorunkostandardin 7:1

Transkriptio

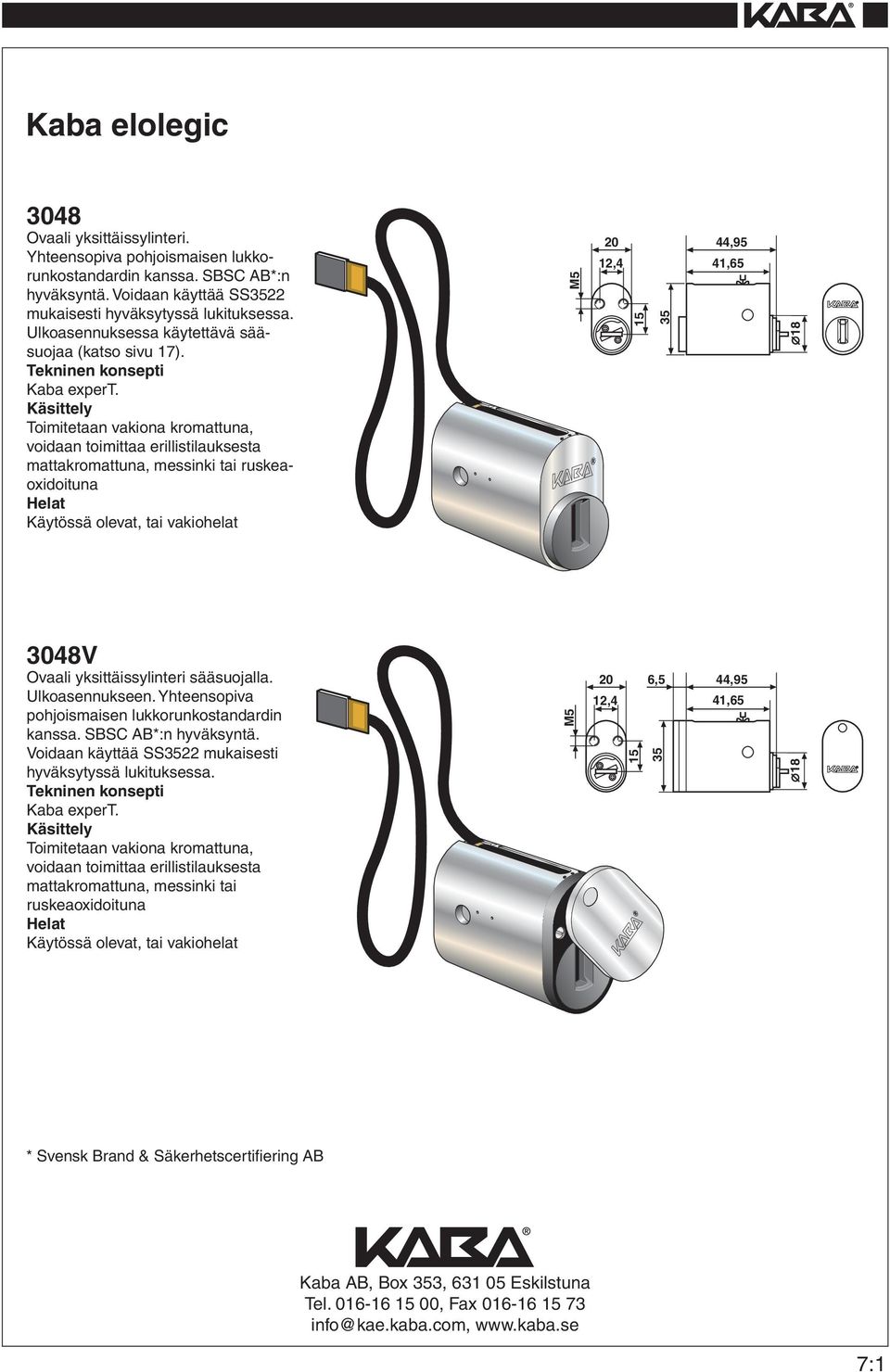

1 3048 Ovaali yksittäissylinteri. Yhteensopiva pohjoismaisen lukkorunkostandardin kanssa. SBSC AB*:n hyväksyntä. Voidaan käyttää SS3522 mukaisesti hyväksytyssä lukituksessa. Ulkoasennuksessa käytettävä sääsuojaa (katso sivu 17). Tekninen konsepti Kaba expert. Käsittely Toimitetaan vakiona kromattuna, voidaan toimittaa erillistilauksesta mattakromattuna, messinki tai ruskeaoxidoituna Helat Käytössä olevat, tai vakiohelat M ,95 12,4 41, V Ovaali yksittäissylinteri sääsuojalla. Ulkoasennukseen. Yhteensopiva pohjoismaisen lukkorunkostandardin kanssa. SBSC AB*:n hyväksyntä. Voidaan käyttää SS3522 mukaisesti hyväksytyssä lukituksessa. Tekninen konsepti Kaba expert. Käsittely Toimitetaan vakiona kromattuna, voidaan toimittaa erillistilauksesta mattakromattuna, messinki tai ruskeaoxidoituna Helat Käytössä olevat, tai vakiohelat M5 20 6,5 44,95 12,4 41, * Svensk Brand & Säkerhetscertifiering AB 7:1

2 3082 Pyöreä yksittäissylinteri. Yhteensopiva pohjoismaisen lukkorunkostandardin kanssa. SBSC AB*:n hyväksyntä. Voidaan käyttää SS3522 mukaisesti hyväksytyssä lukituksessa. Ulkoasennuksesa käytettävä sääsuojaa (katso sivu 17). Tekninen konsepti Kaba expert. Käsittely Toimitetaan vakiona kromattuna, voidaan toimittaa erillistilauksesta mattakromattuna, messinki tai ruskeaoxidoituna M ,4 9, ,75 42,7 39, Helat Käytössä olevat, tai vakiohelat 3082V Pyöreä yksittäissylinteri sääsuojalla. Ulkoasennukseen. Yhteensopiva pohjoismaisen lukkorunkostandardin kanssa. SBSC AB*:n hyväksyntä. Voidaan käyttää SS3522 mukaisesti hyväksytyssä lukituksessa. Tekninen konsepti Kaba expert. Käsittely Toimitetaan vakiona kromattuna, voidaan toimittaa erillistilauksesta mattakromattuna, messinki tai ruskeaoxidoituna M ,4 9,5 15 5,2 45,75 42,7 39, Helat Käytössä olevat, tai vakiohelat * Svensk Brand & Säkerhetscertifiering AB 7:2

3 4020 Europasylinteri, kaksois. Yhteensopiva pohjoismaisen lukkorunkostandardin kanssa. Mekaanisella osalla - Kaba expertsylinterillä - on SS-EN 1303*mukainen hyväksyntä. Saatavana myös yksittäissylinterinä (4000) sekä yksittäissylinterinä vääntönupilla (4005). Mittakuvassa vakiopituus. Saatavana molemmin puolin pidempänä 5 mm välein. Tekninen konsepti Kaba expert. Käsittely Toimitetaan vakiona kromattuna, voidaan toimittaa erillistilauksesta mattakromattuna, messinki tai ruskeaoxidoituna. Helat Käytössä olevat, tai vakiohelat M * Eurooppapanormi, hyväksytty Ruotsaiseksi standardiksi 7:3

4 4048 Compact Ovaali yksittäissylinteri vääntönupilla. Yhteensopiva pohjoismaisen lukkorunkostandardin kanssa. Toimitus sisältää e-yksikön, asennettuna vääntönuppiin. Ulkoasennuksesa käytettävä sääsuojaa (katso sivu 17) Compact saatavana kolmena versiona: - N-Line pääsyoikeus ilman aikaohjauksia - T-Line aikaohjatut pääsyoikeudet - U-Line mobiilitoiminnot sekä aikaohjatut pääsyoikeudet (lisätietoja e-yksiköstä katso sivu 6:20). Tekninen konsepti Kaba expert. Käsittely Toimitetaan vakiona mattakromattuna. Helat Sisäpuolella nupin sylinterirengas. Ulkopuolella käytössä olevat, tai vakiohelat ,95 41, ,9 82 5, Tekniset tiedot Virransyöttö 1 kpl CR2, 3V Litium paristo. IP-suojaus IP40 Käyttölämpätila Sisäpuoli: -20 C C. Ulkopuoli: -25 C C. Ilmankostetus 0-95%rH, kondensaatio ei sallittu. Muistikapasiteetti Yhteensä 2.400* tunnistetta per e-yksikkö Ohjelmointiavain A: 1 kpl Ohjelmointiavain B: kpl Käyttäjäavaimia: kpl *U-Line yhtensä tunnistetta per e-yksikkö A A-mitta = 8,5mm - 13,5mm Aikavyöhykkeitä**: 16 kpl Erikoispäiviä**: 32 kpl Lomajaksoja**: 10 kpl Loki**: kpl **Vain T-Line ja U-Line 7:4

5 20064 Avainputki seinäasennukseen. Mekaanisella osalla - Kaba expertsylinteri - on SS-EN 1303*mukainen hyväksyntä. Putki toimitetaan täydellisenä sisältäen e-yksikön. Saatavana kolmena versiona: - N-Line pääsyoikeus ilman aikaohjauksia - T-Line aikaohjatut pääsyoikeudet - U-Line mobiilitoiminnot sekä aikaohjatut pääsyoikeudet (lisätietoja e-yksiköstä katso sivu 6:20). Kiinnitys läpipultilla (M8/M10) tai kiilaankkurilla. Putkea käytetään huoltoavaimen säilytyspaikkana esim. sähkötai puhelinlaitosten henkilökunnalle. Tekninen konsepti Kaba expert. Käsittely Putki on 6mm galvanoitua terästä Sylinteripesä on sähkösinkittyä terästä , ,5 * Europpanormi hyväksytty Ruotsalaiseksi standardiksi 7:5

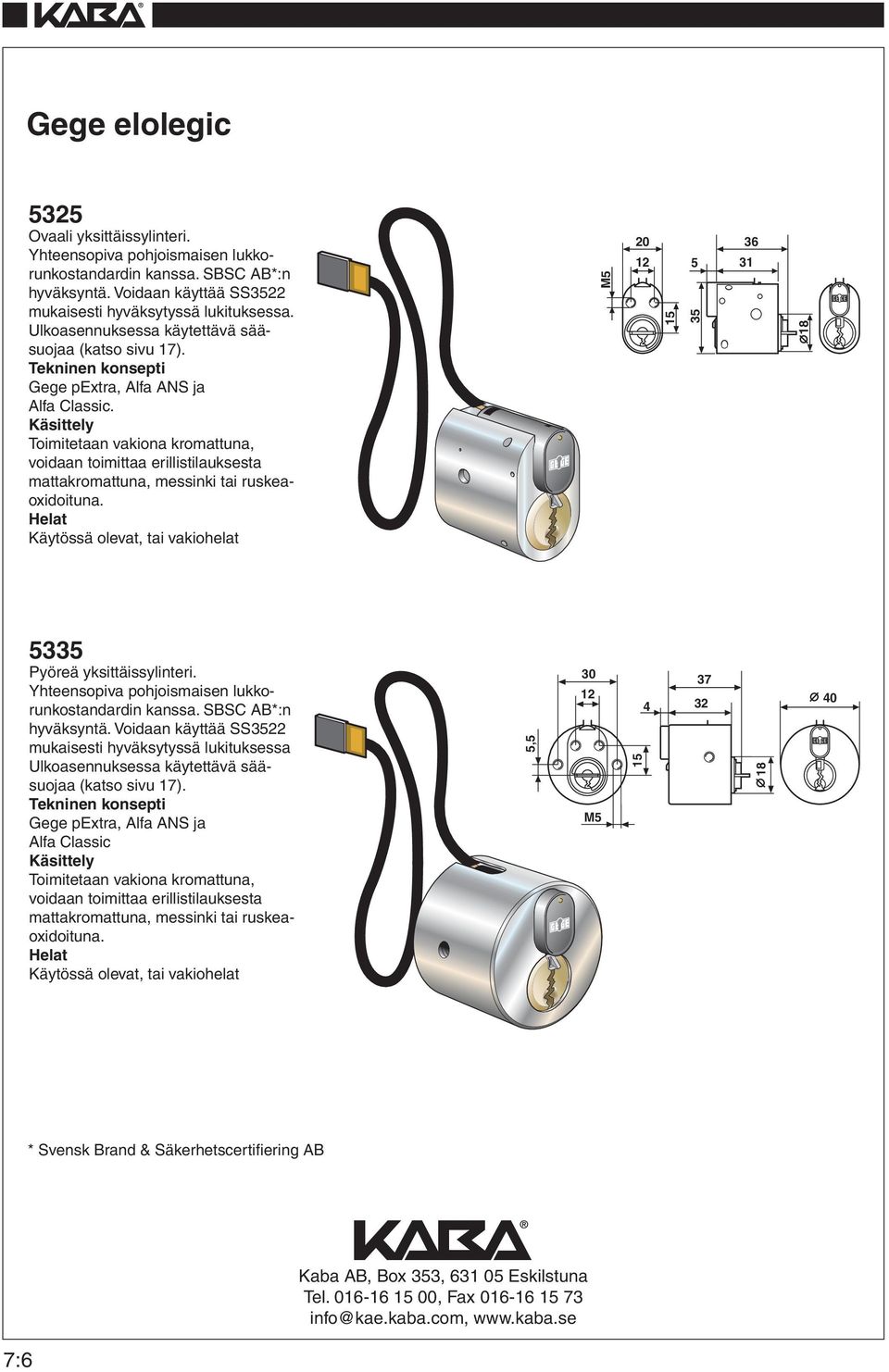

6 Gege elolegic 5325 Ovaali yksittäissylinteri. Yhteensopiva pohjoismaisen lukkorunkostandardin kanssa. SBSC AB*:n hyväksyntä. Voidaan käyttää SS3522 mukaisesti hyväksytyssä lukituksessa. Ulkoasennuksessa käytettävä sääsuojaa (katso sivu 17). Tekninen konsepti Gege pextra, Alfa ANS ja Alfa Classic. Käsittely Toimitetaan vakiona kromattuna, voidaan toimittaa erillistilauksesta mattakromattuna, messinki tai ruskeaoxidoituna. Helat Käytössä olevat, tai vakiohelat M Pyöreä yksittäissylinteri. Yhteensopiva pohjoismaisen lukkorunkostandardin kanssa. SBSC AB*:n hyväksyntä. Voidaan käyttää SS3522 mukaisesti hyväksytyssä lukituksessa Ulkoasennuksessa käytettävä sääsuojaa (katso sivu 17). Tekninen konsepti Gege pextra, Alfa ANS ja Alfa Classic Käsittely Toimitetaan vakiona kromattuna, voidaan toimittaa erillistilauksesta mattakromattuna, messinki tai ruskeaoxidoituna. Helat Käytössä olevat, tai vakiohelat 5, M * Svensk Brand & Säkerhetscertifiering AB 7:6

7 Gege elolegic 6325 Compact Ovaali yksittäissylinteri vääntönupilla. Yhteensopiva pohjoismaisen lukkorunkostandardin kanssa. Toimitus sisältää e-yksikön, asennettuna vääntönuppiin. Ulkoasennuksessa käytettävä sääsuojaa (katso sivu 17) Compact on saatavana kahtena versiona: - N-Line pääsyoikeus ilman aikaohjauksia - T-Line aikaohjatut pääsyoikeudet (lisätietoja e-yksiköstä katso sivu 6:20). Tekninen konsepti Gege pextra, Alfa ANS ja Alfa Classic. Käsittely Toimitetaan vakiona kromattuna. Helat Sisäpuolella nupin sylinterirengas. Ulkopuolella käytössä olevat, tai vakiohelat ,9 20 5,5 Tekniset tiedot Virransyöttö 1 kpl CR2, 3V Litium paristo. IP-suojaus IP40 Käyttölämpötila Sisäpuoli: -20 C C. Ulkopuoli: -25 C C. Ilmankosteus 0-95%rH, kondensaatio ei sallittu. Muistikapasiteeetti Yhteeensä tunnistetta per e-yksikkö Ohjelmointiavain A: 1 kpl Ohjelmointiavain B: kpl Käyttäjäavaimia: kpl A A-mitta = 8,5mm - 13,5mm Aikavyöhykkeitä*: 16 kpl Erikoispäiviä*: 32 kpl Lomajaksoja*: 10 kpl Loki*: kpl *Vain T-Line 7:7

8 Sääsuoja Ovaalille ja pyöreälle Kaba- ja Gege elolegic-sylinterille. Voidaan käyttää myös mekaanisissa lukkosylintereissä. Materiaali Tausta ruostumatonta terästä. Suoja pehmeää, lämpötilariippumatonta, läpinäkyvää PVC muovia ,2 x2 B ,5 A 2 Tuote nro. A-mitta B-mitta Sääsuoja Ovaali Kaba- ja Gege elolegic-sylinterin asennukseen profiilioveen. Voidaan käyttää myös mekaanisissa lukkosylintereissä. Materiaali Tausta ruostumatonta terästä. Suoja pehmeää, lämpötilariippumatonta läpinäkyvää PVC muovia. Asennuslevy hiekkapuhallettua, kiilloitettua ruostumatonta terästä , , ,3 7:8

9 Asennuslevy Ovaali Kaba- ja Gege elolegic-sylinterin asennukseen profiilioveen. Sopii myös mekaanisiin sylintereihin. Materiaali Hiekkapuhallettua, kiilloitettua ruostumatonta terästä. 32, :9

10 Elektroniikkayksikkö Ohjaa Kaba elolegic sylinterin elektroniikkaosaa ja käsittelee tietoa, joka lähetetään avaimesta sylinterin välityksellä. Mikäli e-yksikkö hyväksy avaimen, lähetetään sylinterille sulkumekanismin avauskäsky. Elektroniikka toimii 3 kpl litium paristolla, typpi L91 R6(AA) 1,5V tai ulkoisella jännitelähteellä. Kun paristojen varaus laskee tietylle tasolle, varoittaa e-yksikkö 2 signaalilla, että on aika vaihtaa paristo. Varoitussignaalien määrä kasvaa sitä mukaa kun paristojen varaustaso laskee. Mikäli paristoja ei vaihdeta varoitussignaaleista huolimatta jää sylinteri lukittuneeksi, eikä sitä voi avata ilman varavirta-avainta. Kaba elolegic elektroniikkayksikkö on saatavan kolmena versiona: Lisätietoja alla mainituista toiminnoista, katso Kaba elo manager -käyttöohjeesta. N-Line T-Line U-Line - Virtuaali Master - Auto export - Tilatieto e-yksikköstä - Aikavyöhykkeet (16 kpl) - Aukiolo-toiminto - Loki - Mobiilitoiminnot (korvaus) - Virtuaali Master - Auto export - Tilatieto e-yksikköstä - T-Line-toimintojen lisäksi: - Aikaohjatut ryhmäoikeudet - Aikaohjatut vierailijatunnisteet - TwinTime - Sulkulista - Mobiilitoiminnot (korvaus, lisäys, poisto) - Loki tunnisteella 7:10

11 Tekniset tiedot Jännitteen syöttö 3 kpl L91 R6(AA) 1,5V Litium paristoa tai ulkop. 4,5V +/- 10%(<300mA). Materiaalil Musta ABS muovi Käyttölämpötila -25 C C. Ilmankosteus 0-95%rH, kondensaatio ei sallittu. Muistikapasiteeetti Yhteensä 2.400* tunnistetta per e-yksikkö Ohjelmointiavain A: 1 kpl Ohjelmointiavain B: kpl Käyttäjäavaimia: kpl *U-Line yhteensä tunnistetta per e-yksikkö Aikavyöhykkeitä**: 16 kpl Erikoispäiviä**: 32 kpl Lomajaksoja**: 10 kpl Loki**: kpl **Ainoastaan T-Line ja U-Line :11

12 Muuntaja Kytketään sopivaan jännitelähteeseen jolloin jännite muunnetaan 4,5V DC joka on e-yksikön käyttöjännite. Tekniset tiedot Sisääntulojännite 10-18V AC/suodattamaton DC. Vaihtoehtoisesti 10-30V suodat. DC. Ulostulojännite 4,5V suodatettu ja stabiloitu DC. Ulostulovirta Max. 500mA. Sisääntulojännitteen kaapelointi 0,5m 2x0,5mm² kuoritut ja juotetut johtimet. Ulostulojänniteen kaapelointi 5m 2x0,25mm² 2-puolinen liitin e-yksikköön. Kotelointi Valettu muovi Käyttölämpötila -40 C C ,5 Ulkoinen jännitelähde Kaba elolegic e-yksikön jännitteen syöttöön. Tekniset tiedot Verkkojännite 230V AC, 50Hz, 6mA. Ulostulojännite 4,5V DC, 350mA. Kaapeli 5m 2-puolisella liittimellä e-yksikköön. 7:13

13 Asennuskotelo Kaba elolegic e-yksikön pintaasennukseen. Asennetaan ovilevyyn. Pintakäsittely Toimitetaan vakiona valkoisena, pulverilakattuna , Asennuskotelo Kaba elolegic e-yksikön pintaasennukseen. Asennetaan ovilevyyn, yhdistettynä helaan. Pintakäsittely Toimitetaan vakiona valkoisena, pulverilakattuna , :23

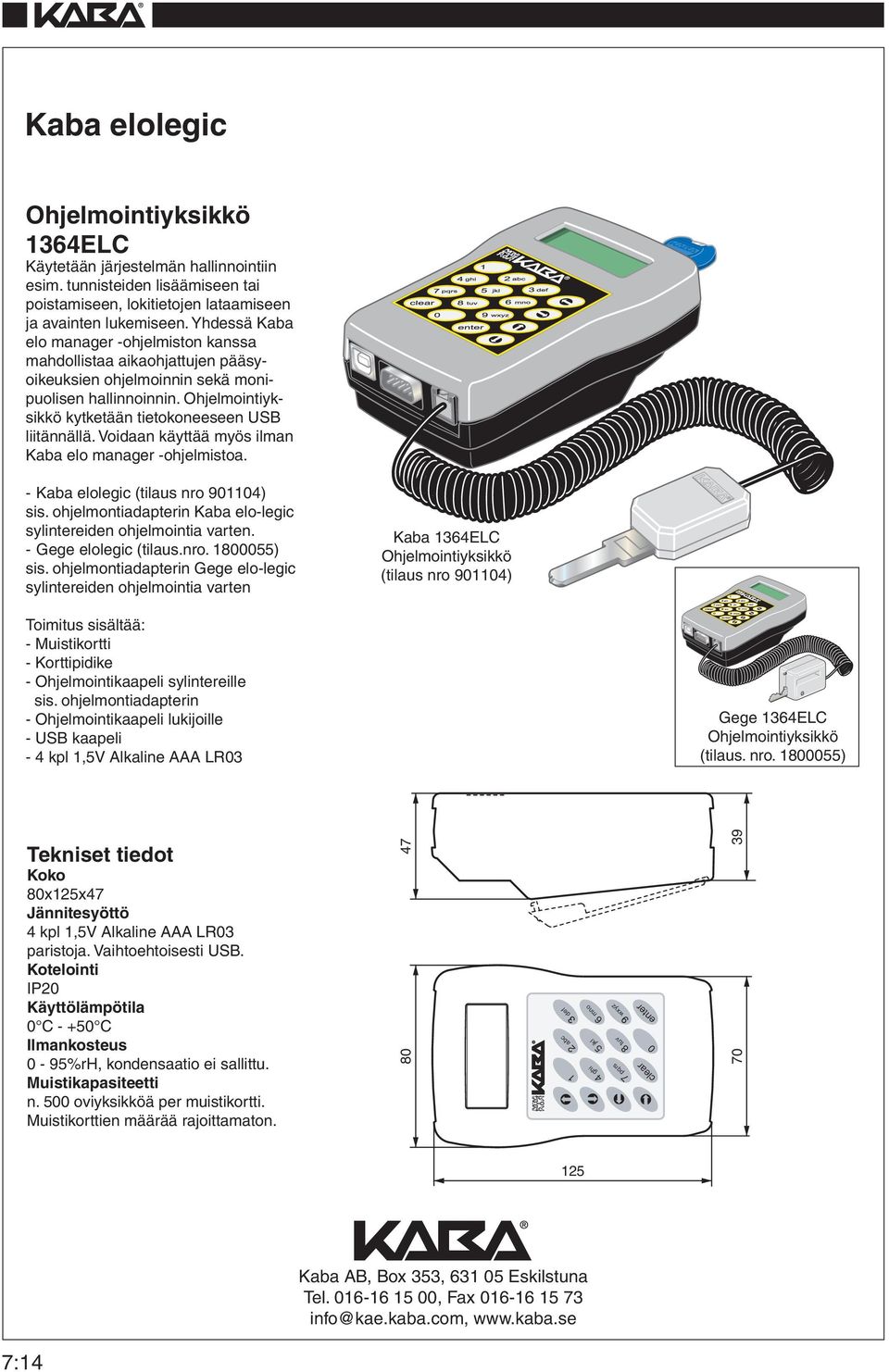

14 Ohjelmointiyksikkö 1364ELC Käytetään järjestelmän hallinnointiin esim. tunnisteiden lisäämiseen tai poistamiseen, lokitietojen lataamiseen ja avainten lukemiseen. Yhdessä Kaba elo manager -ohjelmiston kanssa mahdollistaa aikaohjattujen pääsyoikeuksien ohjelmoinnin sekä monipuolisen hallinnoinnin. Ohjelmointiyksikkö kytketään tietokoneeseen USB liitännällä. Voidaan käyttää myös ilman Kaba elo manager -ohjelmistoa. - Kaba elolegic (tilaus nro ) sis. ohjelmontiadapterin Kaba elo-legic sylintereiden ohjelmointia varten. - Gege elolegic (tilaus.nro ) sis. ohjelmontiadapterin Gege elo-legic sylintereiden ohjelmointia varten Kaba 1364ELC Ohjelmointiyksikkö (tilaus nro ) Toimitus sisältää: - Muistikortti - Korttipidike - Ohjelmointikaapeli sylintereille sis. ohjelmontiadapterin - Ohjelmointikaapeli lukijoille - USB kaapeli - 4 kpl 1,5V Alkaline AAA LR03 Gege 1364ELC Ohjelmointiyksikkö (tilaus. nro ) Tekniset tiedot Koko 80x125x47 Jännitesyöttö 4 kpl 1,5V Alkaline AAA LR03 paristoja. Vaihtoehtoisesti USB. Kotelointi IP20 Käyttölämpötila 0 C C Ilmankosteus 0-95%rH, kondensaatio ei sallittu. Muistikapasiteetti n. 500 oviyksikköä per muistikortti. Muistikorttien määrää rajoittamaton def 2 abc 1 6 mno 5 jkl 4 ghi wxyz 8 tuv 7 pqrs enter 0 clear :14

15 Ohjelmointiyksikkö 1364D Ohjelmointiyksikkö ilman näyttöä kolmella toimintonäppäimellä yksinkertaisiin ylläpitotoimenpiteisiin. Yhdessä Kaba elo manager -ohjelmiston kanssa voidaan lukitusjärjestelmää hallinnoida autoexport -toiminnon avulla. Diodit indikoivat toimintojen tilan esim. tietojen tuonti/vienti. 1364D voi ylläpitää yhtä lukitusjärjestelmää per muistikortti. Muita toimintoja: - Lokin ovitietojen siirto - Mobiilitoimintojen ohjelmointi - Vierailija- ja ryhmätunnisteiden ohjelmointi - Kaba elolegic (tilaus nro ) sis. ohjelmontiadapterin Kaba elolegic sylintereiden ohjelmointia varten. - Gege elolegic (tilaus nro ) sis. ohjelmontiadapterin Gege elo legic sylintereiden ohjelmointia varten Toimitus sisältää: - Muistikortti - Korttipidike - Ohjelmointikaapeli sylintereille sis. ohjelmontiadapterin - Ohjelmointikaapeli lukijoille - USB kaapeli - 4 kpl 1,5V Alkaline AAA LR03 Kaba 1364D Ohjelmointiyksikkö (tilaus nro ) Gege 1364D Ohjelmointiyksikkö (tilaus nro ) Tekniset tiedot Koko 80x125x47 Jännitesyöttö 4 kpl 1,5V Alkaline AAA LR03 paristoja. Vaihtoehtoisesti USB. Kotelointi IP20 Käyttölämpötila 0 C C Ilmankosteus 0-95%rH, kondensaatio ei sallittu. Muistikapasiteetti n. 500 oviyksikköä per muistikortti. Muistikorttien määrää rajoittamaton def 1 4 ghi 2 abc 5 jkl mno wxyz 8 tuv 7 pqrs enter 0 clear :15

16 Kaba elo manager Lukitujärjestelmän joustavaan hallinnointiin, käytetään yhdessä Kaba elo legic ohjelmointiyksikön kanssa. Henkilölle (tunnisteelle) voidaan määritellä aikaohjattuja pääsyoikeuksia. Olemassa olevan henkilölistan tuonti säästää aikaa ja rahaa. Avainten luovutus sekä kadotetut avaimet on helppo dokumentoida kuittaustoiminnon avulla. Lokitiedoista on tapahtumia mahdollista analysoida helposti ja kattavasti. Tarvittaessa lokitiedot voidaan siirtää muihin ohjelmistoihin. Henkilön (tunnisteen) pääsyoikeuksia voidaan helposti hallinnoida lukituskaavio näkymässä rastittamalla. Lisenssit (200) Yhteensä 200 avainta/sylinteriä. Käyttäjäkohtainen lisenssi (Rajoittamaton) Rajoittamaton määrä avaimia/ sylintereitä. Käyttäjäkohtainen lisenssi (Demo) Yhteensä 10 avainta/sylinteriä Käyttäjäkohtainen lisenssi. Järjestelmävaatimukset PC (min.) Käyttöjärjestelmä: Windows 2000 Windows XP Home Processori: Muisti: Kovalevy: Näyttö: Liitynnät: Windows XP Professional Pentium II 400 Mhz (suositus 2,4 GHz) min. 64Mb RAM (suositus 512 Mb) min. 500Mb vapaata levytilaa. min. 800x600 (suositus1.024x768) COM- tai USB-portti 7:16

17 Varavirta-avain Mikäli e-yksikön paristoja ei vaihdeta varoitussignaaleista huolimatta tai e-yksikkö joutuu jostain muusta syystä jännitteettömäksi, täytyy lukko avata varavirta-avainta käyttäen.varavirtaavain sisältää 9v pariston ja sillä voi avata sylinterin elektronisen lukitusmekanismin. Avaaminen varavirtaavaimella edellyttää, että pääsyoikeudet sisältävä avain laitetaan varavirtaavaimeen - tämä siksi, että voidaan estää luvattomat avaukset. Varavirta-avauksen jälkeen jää sylinterin elektroninen sulkumekanismi aukitilaan, kunnes e-yksikön paristot on vaihdettu. Tämä tarkoittaa, että tänä aikana kaikki mekaanisesti oikein sarjoitetut avaimet toimivat sylinterissä - myös ne jotka ovat elektronisesti suljettu. Tämän vuoksi on erityisen tärkeätä vaihtaa e-yksikön paristot välittömästi, kun varavirta-avainta on käytetty. Paristonvaihdon yhteydessä täytyy uudet paristot asentaa 60 sekunnin kuluessa. Muussa tapauksessa aikaohjaukset voivat pyyhkiytyä muistista. 7:17

18 R Gege elolegic Varavirta-avain Mikäli e-yksikön paristoja ei vaihdeta varoitussignaaleista huolimatta tai e-yksikkö joutuu jostain muusta syystä jännitteettömäksi, täytyy lukko avata varavirta-avainta käyttäen.varavirtaavain sisältää 9v pariston ja sillä voi avata sylinterin elektronisen lukitusmekanismin. Avaaminen varavirtaavaimella edellyttää, että pääsyoikeudet sisältävä avain laitetaan varavirtaavaimeen - tämä siksi, että voidaan estää luvattomat avaukset. Varavirta-avauksen jälkeen jää sylinterin elektroninen sulkumekanismi aukitilaan, kunnes e-yksikön paristot on vaihdettu. Tämä tarkoittaa, että tänä aikana kaikki mekaanisesti oikein sarjoitetut avaimet toimivat sylinterissä - myös ne jotka ovat elektronisesti suljettu. Tämän vuoksi on erityisen tärkeätä vaihtaa e-yksikön paristot välittömästi, kun varavirta-avainta on käytetty. Paristonvaihdon yhteydessä täytyy uudet paristot asentaa 60 sekunnin kuluessa. Muussa tapauksessa aikaohjaukset voivat pyyhkiytyä muistista. HUOM! Adapteriavain ja kaapeli eivät kuulu toimitukseen. Ne toimitetaan Gege ohjelmointiyksikön yhteydessä. 7:18

19 Etälukija Kaba elolegic etälukija on off line legic -lukija. Lukija sisältää antennin ja e-yksikön ja jota voidaan toimittaa eri varsioina kattaen erilaiset käyttötarpeet. Antenni lukee legic tunnisteen ja e-yksikkö (joka on lukijan aivot) käsittelee tiedot kuten pääsyoikeudet, aikavyöhykkeet jne. Kompakti asennus Kompakti versiossa antenni ja e- yksikkö on integroitu samaan koteloon. Liitin ohjelmointia varten sekä aukioloajan säätöruuvi on sijoitettu lukijan kannen alle. Jaettu asennus Antenni asennetaan esim. seinään tai asennustolppaan. E-yksikkö voidaan asentaa turvalliselle puolelle maksimissaan 30 metrin päähän antennista. Kaapelina käytetään koaksiaalikaapelia. Muuta Lukijoita on saatavan kolmena versiona: - N-Line vain pääsyoikeudet - T-Line aikaohjatut pääsyoikeudet - U-Line mobiili toiminot sekä aikaohjatut pääsyoikeudet. (lisätietoa e-yksiköistä katso sivu 6:20). Lukijoita on saatavana sekä uppo- että pinta-asennukseen, samoin sekä sisä- (IP40) että ulkoasennukseen (IP55). Uppoasennettavat ulkolukijat voidan varustaa makrolonista valmistetulla sää- /sabotaasisuojalla. Suoja kiinnitettään yksisuuntaruuveilla. Lukija (antenni) voidaan asentaa esim. kaakeli tai betoniseinän taakse. Huom. tämä koskee ainoastaan jaettua asennusta. 7:19

20 Ohjelmointi Lukijat ohjelmoidaan seuraavasti: - Käyttäen ohjelmointikorttia /-avaimia Sopii yksittäisille lukijoille ja pienille käyttäjämäärille, ei suuriin järjestelmiin. - Käyttäen ohjelmointiyksikköä Pääsyoikeudet määritellään ohjelmointiyksikössä, josta ne siirretään lukijaan. Mahdollistaa yksittäisen avaimen poistamisen, lokitietojen hakemisen jne. - Käyttäen ohjelmointiyksikköä ja Kaba elo manager -ohjelmistoa Kaikkein joustavin ja käyttäjäystävällisin tapa ohjelmoida ja ylläpitää Kaba elolegic järjestelmää. Lukijoiden, pääsyoikeuksien jne. määritteleminen tapahtuu ohjelmistossa, josta ne siirretään ohjelmointiyksikköä käyttäen lukijoille. Ohjelmisto mahdollistaa aikaohjatut pääsyoikeudet, mobiilitoiminnot, varmuuskopioinnit, paremman yleiskuvan järjestelmästä yms. Tekniset tiedot Mitat Lukija: Katso vastaava lukija. E-yksikkö: 53x90x58,5mm (sivu 6:34) Jännitesyöttö 12-24V DC 12-18V AC Virrankulutus Kompakti: max 1.2VA/W Jaettu asennus: max 2.0VA/W Ulostulot Yksi relelähtö. Max kurmitus 60W (2A <50V). Säädettävä vetoaika 0,5-80 sek. Käyttölämpötila -25 C C. Ilmankosteus 0-95%rH, kondensaatio ei sallittu. Asennus Metalliin asennettessa täytyy asennusreiän olla vähintään ø65mm. E-yksikkö asennetaan 35mm DIN-kiskoon (DIN50022), ta35. Maksimi etäisyys antennin ja e-yksikön välillä on 30 metriä. Kaapelonti koaksiaalikaapelilla RG174/U. Muistikapasiteetti Yhteensä 2.400* tunnistetta per e-yksikkö Ohjelmointiavain A/-kortti A: 1 kpl Ohjelmointiavain B/-kortti B: kpl Käyttäjäavaimia/-kortteja: kpl *U-Line yhteensä tunnistetta per e-yksikkö Aikavyöhykkeitä**: 16 kpl Erikoispäiviä**: 32 kpl Lomajaksoja**: 10 kpl Loki**: kpl **Ainoastaan T-Line ja U-Line 7:20

21 Lukija N421 Kompakti uppoasennus, N-Line V3. Sisäasennukseen (IP40). Lukija T421 Kompakti uppoasennus, T-Line V3. Sisäasennukseen (IP40). 87 Lukija U421 Kompakti uppoasennus, U-Line V3. Sisäasennukseen (IP40) Lukija N422 Kompakti pinta-asennus, N-Line V3. Sisäasennukseen (IP40). 41 Lukija T422 Kompakti pinta-asennus, T-Line V3. Sisäasennukseen (IP40). Lukija U422 Kompakti pinta-asennus, U-Line V3. Sisäasennukseen (IP40) Tekniset tiedot Syöttöjännite 12-24V DC 12-18V AC Virrankulutus max 1.2VA/W Käyttölämpötila -25 C C. Ilmankosteus 0-95%rH, kondensaatio ei sallittu. 7:21

22 Lukija N411 Jaettu uppoasennus, N-Line V3. Sisäasennukseen (IP40). Lukija T411 Jaettu uppoasennus, T-Line V3. Sisäasennukseen (IP40). 87 Lukija U411 Jaettu uppoasennus, U-Line V3. Sisäasennukseen (IP40) Lukija N412 Jaettu pinta-asennus, N-Line V3. Sisäasennukseen (IP40). 41 Lukija T412 Jaettu pinta-asennus, T-Line V3. Sisäasennukseen (IP40). Lukija U412 Jaettu pinta-asennus, U-Line V3. Sisäasennukseen (IP40) Tekniset tiedot Syöttöjännite 12-24V DC 12-18V AC Virrankulutus max 1.2VA/W Käyttölämpötila -25 C C. Ilmankosteus 0-95%rH, kondensaatio ei sallittu. Kaapelityyppi (jaettu asennus) Koaksiaalikaapeli RG174/U (max 30 metriä) E-yksikön mittatiedot katso sivu 6:34. 7:22

23 Lukija N423 Kompakti uppoasennus, N-Line V3. Ulkoasennukseen (IP55). Lukija T423 Kompakti uppoasennus, T-Line V3. Ulkoasennukseen (IP55). 87 Lukija U423 Kompakti uppoasennus, U-Line V3. Ulkoasennukseen (IP55) Lukija N424 Kompakti pinta-asennus, N-Line V3. Ulkoasennukseen (IP55). Lukija T424 Kompakti pinta-asennus, T-Line V3. Ulkoasennukseen (IP55). 87 Lukija U424 Kompakti pinta-asennus, U-Line V3. Ulkoasennukseen (IP55) ,5 Tekniset tiedot Syöttöjännite 12-24V DC 12-18V AC Virrankulutus max 1.2VA/W Käyttölämpötila -25 C C. Ilmankosteus 0-95%rH, kondensaatio ei sallittu. 7:23

24 Lukija N413 Jaettu pinta-asennus, N-Line V3. Ulkoasennukseen (IP55). Lukija T413 Jaettu pinta-asennus, T-Line V3. Ulkoasennukseen (IP55). Lukija U413 Jaettu pinta-asennus, U-Line V3. Ulkoasennukseen (IP55) Lukija N414 Jaettu pinta-asennus, N-Line V3. Ulkoasennukseen (IP55). Lukija T414 Jaettu pinta-asennus, T-Line V3. Ulkoasennukseen (IP55). 87 Lukija U414 Jaettu pinta-asennus, U-Line V3. Ulkoasennukseen (IP55) ,5 Tekniset tiedot Syöttöjännite 12-24V DC 12-18V AC Virrankulutus max 1.2VA/W Käyttölämpötila -25 C C. Ilmankosteus 0-95%rH, kondensaatio ei sallittu. Kaapelityyppi (jaettu asennus) Koaksiaalikaapeli RG174/U (max 30 metriä) E-yksikön mittatiedot katso sivu 6:34. 7:24

25 E-yksikkö Liitetään lukijaan, jaettu asennus. Lisätietoja käytettävissä olevista e- yksiköistä, katso sivu 6: Sabotaasi-/sääsuoja Lukijoille N45 ja T85. Valmistettu makrolonista. Kiinnitys yksisuuntaruuveilla Ø 6,5 7:25

26 c-lever Avauskahvaan yhdistetty lukija ja e-yksikkö. Sopii ovaalisylinteriin sekä umpioviin ja on yhteensopiva pohjoismaisiin lukkorunkoihin. Kahva aktivoituu, kun pääsyoikeudet sisältämä tunniste näytetään lukijalle. Vihreä diodirengas (lukijassa) sekä äänisignaali vahvistavat että tunniste on hyväksytty. Hylätty tunniste ilmaistaan punaisilla diodeilla sekä neljällä äänimerkillä. Kahvan aukioloaika voidaan säätää 2-10 sekuntiin. Kaba elolegic c-lever asennetaan vakio lukkorungon päälle. Ohjelmointi tapahtuu ohjelmointiyksikön 1364ELC tai 1364D avulla (katso sivu 6:24). Ohjelmointiyksikkö kytketään ohjelmointikaapelilla antenniin. Järjestelmän joustavaan ylläpitoon käytetään Kaba elo manager ohjelmistoa (katso sivu 6:26). Kaba elolegic c-lever on kahta eri versiota: Lisätietoa alla mainituista ominaisuuksista, katso Kaba elo manager käyttöohje. T-Line (tuote nro ) U-Line (tuote nro ) - Aikavyöhykkeet (16 kpl) - Aukiolo-toiminto - Loki - Mobiilitoiminnot (korvaus) - Virtuaalil Master - Auto export - Tilatieto e-yksikköstä - T-Line-toimintojen lisäksi: - Aikaohjatut ryhmäoikeudet - Aikaohjatut vierailijatunnisteet - TwinTime - Sulkulista - Mobiilitoiminnot (korvaus, lisäys, posito) - Loki tunnisteella 7:26

27 Tekniset tiedot Jännitesyöttö 2 kpl L91 R6(AA) 1,5V Litium paristoa Materiaali Helat: Ruostumaton teräs Antenni: Musta muovi. IP-luokka Sisäpuoli: IP40 Ulkopuoli: IP54 Käyttölämpötila Sisäpuoli: -20 C C. Ulkopuoli: -25 C C. Ilmankosteus 0-95%rH, kondensaatio ei sallittu. Muistikapasiteetti Yhteensä 2.400* tunnistetta per e-center (U-Line yhteensä 2.200) Ohjelmointiavain A: 1 kpl Ohjelmointiavain B: kpl Käyttäjäavaimia: kpl Aikavyöhykkeitä**: 16 kpl Erikoispäiviä**: 32 kpl Lomajaksoja**: 10 kpl Loki**: kpl , ,6 7 M5 18,3 18,3 **Ainoastaan T-Line ja U-Line 7:27

28 c-lever (profiilioviin) Avauskahvaan yhdistetty lukija ja e- yksikkö. Sopii ovalisylinteriin sekä profiilioviin ja on yhteensopiva pohjoismaisiin lukkorunkoihin. Kahva aktivoituu, kun pääsyoikeudet sisältämä tunniste näytetään lukijalle. Vihreä diodirengas (lukijassa) sekä äänisignaali vahvistavat että tunniste on hyväksytty. Hylätty tunniste ilmaistaan punaisilla diodeilla sekä neljällä äänimerkillä. Kahvan aukioloaika voidaan säätää 2-10 sekuntiin. Kaba elolegic c-lever asennetaan vakio lukkorungon päälle. Ohjelmointi tapahtuu ohjelmointiyksikön 1364ELC tai 1364D avulla (katso sivu 6:24). Ohjelmointiyksikkö kytketään ohjelmointikaapelilla antenniin. Järjestelmän joustavaan ylläpitoon käytetään Kaba elo manager ohjelmistoa (katso sivu 6:26). Kaba elolegic c-lever on kahta eri versiota: Lisätietoa alla mainituista ominaisuuksista, katso Kaba elo manager käyttöohje. T-Line (tuote nro ) U-Line (tuote nro ) - Aikavyöhykkeet (16 kpl) - Aukiolo-toiminto - Loki - Mobiilitoiminnot (korvaus) - Virtuaalil Master - Auto export - Tilatieto e-yksikköstä - T-Line-toimintojen lisäksi: - Aikaohjatut ryhmäoikeudet - Aikaohjatut vierailijatunnisteet - TwinTime - Sulkulista - Mobiilitoiminnot (korvaus, lisäys, posito) - Loki tunnisteella 7:28

29 Tekniset tiedot Jännitesyöttö 2 kpl L91 R6(AA) 1,5V Litium paristoa Materiaali Helat: Ruostumaton teräs Antenni: Musta muovi. IP-luokka Sisäpuoli: IP40 Ulkopuoli: IP54 Käyttölämpötila Sisäpuoli: -20 C C. Ulkopuoli: -25 C C. Ilmankosteus 0-95%rH, kondensaatio ei sallittu. Muistikapasiteetti Yhteensä 2.400* tunnistetta per e-center (U-Line yhteensä 2.200) Ohjelmointiavain A: 1 kpl Ohjelmointiavain B: kpl Käyttäjäavaimia: kpl Aikavyöhykkeitä**: 16 kpl Erikoispäiviä**: 32 kpl Lomajaksoja**: 10 kpl Loki**: kpl 38, , ,6 7 M5 18,3 18,3 **Ainoastaan T-Line ja U-Line 7:29

30 Tunnisteet Kaba elolegic järjestelmissä käytetään tunnisteena kosketusvapaata Legic-sirua. Jokaisella Legic tunnisteella on yksilöllinen koodi. Käytettävissä on yli 4 miljardia erilaista koodia. Siru voidaan liittää esim. avaimeen, korttiin, avaimenperään. Ohjelmointiavain A (Kulta) Tarvitaan järjestelmän perustamiseen ja ylläpitoon. Järjestelmään toimitetaan ainoastaan yksi A-avain. A-avain on järjestelmän omistajan takuu, ettei kukaan asiankuulumaton voi tehdä muutoksia järjestelmään. Avain ei toimi mekaanisesti, ainoastaan ohjelmointiin. Kaba Gege Ohjelmointiavain B (Hopea) Käytetään järjestelmän joustavaan ylläpitoon. Yhden A-avaimen alle (järjestelmään) voidaan määritellä maksimissaan 200 kpl B-avaimia. Avain ei toimi mekaanisesti, ainoastaan ohjelmointiin. Käyttäjäavain (Sininen) Jopa kpl avaimia voidaan ohjelmoida yhteen e-yksikköön. Ohjelmointi- /käyttäjäkortti Käytetäään tietojen siirtäjinä järjestelmissä, joissa käytetään Legic -lukijoita. Vastaavasti myös avaimia voidaan käyttää tietojen siirtoon. 7:30
