1 Ajoneuvon palosuojelu Ansul-palontorjunta- ja palonilmaisujärjestelmän omistajan käsikirja

2 Työmaa-ajoneuvoissa syttyy tulipaloja Tilastojen mukaan työmaa-ajoneuvot palavat... hälyttävän usein. Nämä ajoneuvot ovat alttiita paloille useasta syystä. Niitä käytetään usein yhtäjaksoisesti useita tunteja (joskus ympäri vuorokauden). Niissä käytetään normaalisti tulenarkoja nesteitä (voiteluöljyä, bensiiniä, dieselöljyä, rasvoja ja hydraulinesteitä). Ne myös synnyttävät lämpöä moottorilohkoista, jakoputkistoista, turboahtimista ja jarrujärjestelmistä ja tämä voi sytyttää tulenarat nesteet ja roskan. Ilmansuojelulainsäädännön vaatimusten takia monissa ajoneuvoissa, kuten joukkoliikenteen busseissa ja julkisten laitosten ajoneuvoissa, on alettu käyttää bensiinin ja dieselin sijasta puhtaammin palavia polttoaineita, kuten nestekaasua, nesteytettyä maakaasua tai paineistettua maakaasua. Näiden polttoaineiden käyttö on olennainen osa ympäristönsuojelua, mutta ne lisäävät myös vaarallisten kaasuvuotojen esiintymistodennäköisyyttä. Tulipalot voivat aiheuttaa kalliita seisokkeja ja keskeyttää liiketoiminnan, minkä lisäksi niiden vuoksi joudutaan suorittamaan arvokkaiden laitteiden kalliita korjauksia ja vaihtoja. Ja mikä vielä pahempaa, ne voivat aiheuttaa vakavia tapaturmia kuljettajille ja matkustajille. Vakuutusyhtiöt ovat tietoisia tästä. Tämän vuoksi vakuutusmaksut ovat nousseet jyrkästi. Ansul-palontorjunta- ja palonilmaisujärjestelmällä varustetun ajoneuvon omistajana olet ottanut tärkeän askeleen tämän palo-ongelman suhteen. Olet pienentänyt dramaattisesti palovahinkojen mahdollisuutta ja edistänyt henkilökohtaista turvallisuuttasi. Tämän omistajan käsikirjan tarkoituksena on auttaa sinua ymmärtämään, kuinka Ansulpalontorjunta- ja palonilmaisujärjestelmä toimii, mitkä ovat omat velvollisuutesi palonennakoinnissa ja -torjunnassa ja mitä voit tehdä palon sattuessa. Tämän oppaan tarkoituksena ei ole missään nimessä antaa tarkkoja asennusohjeita. Ansul-palontorjuntaja palonilmaisujärjestelmän täydellisen Asennus-, lataus-, tarkistus- ja kunnossapitokäsikirjan saa pyydettäessä Ansulilta. Jos sinulla on kysyttävää, voit ottaa yhteyden Ansuliin tai lähimpään valtuutettuun Ansul-edustajaan. Turboahdin Vaihteisto ja levyjarru Pakosarja Akkukotelo Hydraulipumpu n letkun alue Sylinteriryhmä Tyypillisiä ajoneuvon palovaara-alueita

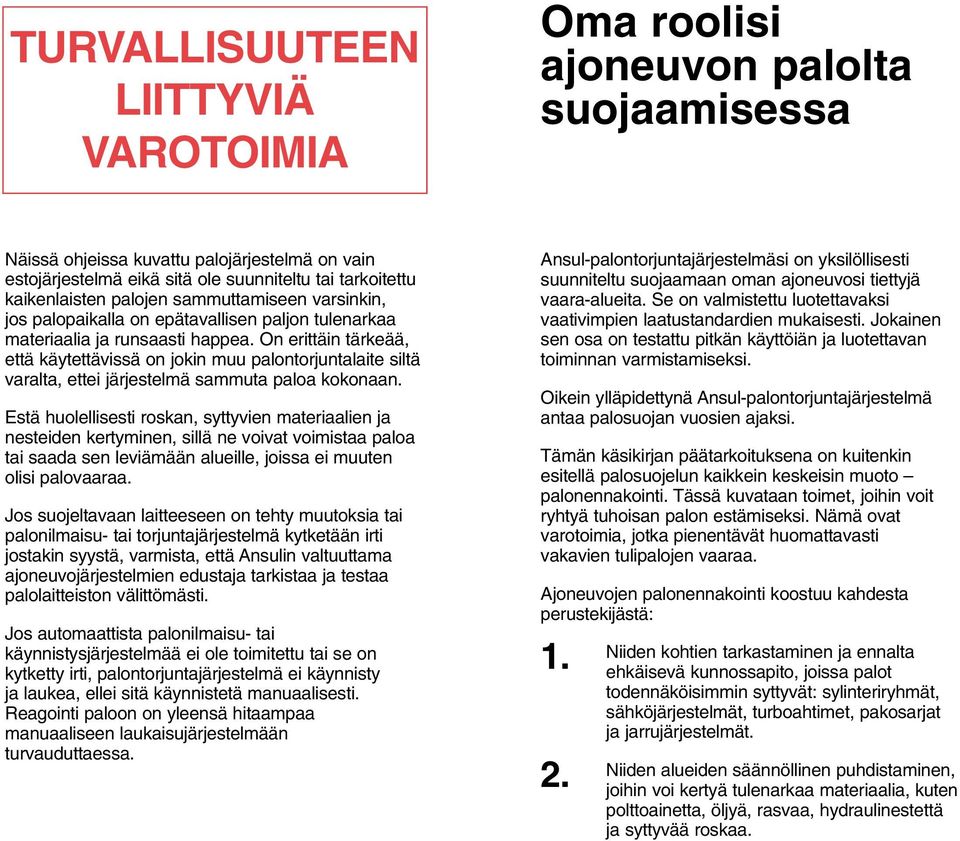

3 TURVALLISUUTEEN LIITTYVIÄ VAROTOIMIA Oma roolisi ajoneuvon palolta suojaamisessa Näissä ohjeissa kuvattu palojärjestelmä on vain estojärjestelmä eikä sitä ole suunniteltu tai tarkoitettu kaikenlaisten palojen sammuttamiseen varsinkin, jos palopaikalla on epätavallisen paljon tulenarkaa materiaalia ja runsaasti happea. On erittäin tärkeää, että käytettävissä on jokin muu palontorjuntalaite siltä varalta, ettei järjestelmä sammuta paloa kokonaan. Estä huolellisesti roskan, syttyvien materiaalien ja nesteiden kertyminen, sillä ne voivat voimistaa paloa tai saada sen leviämään alueille, joissa ei muuten olisi palovaaraa. Jos suojeltavaan laitteeseen on tehty muutoksia tai palonilmaisu- tai torjuntajärjestelmä kytketään irti jostakin syystä, varmista, että Ansulin valtuuttama ajoneuvojärjestelmien edustaja tarkistaa ja testaa palolaitteiston välittömästi. Jos automaattista palonilmaisu- tai käynnistysjärjestelmää ei ole toimitettu tai se on kytketty irti, palontorjuntajärjestelmä ei käynnisty ja laukea, ellei sitä käynnistetä manuaalisesti. Reagointi paloon on yleensä hitaampaa manuaaliseen laukaisujärjestelmään turvauduttaessa. Ansul-palontorjuntajärjestelmäsi on yksilöllisesti suunniteltu suojaamaan oman ajoneuvosi tiettyjä vaara-alueita. Se on valmistettu luotettavaksi vaativimpien laatustandardien mukaisesti. Jokainen sen osa on testattu pitkän käyttöiän ja luotettavan toiminnan varmistamiseksi. Oikein ylläpidettynä Ansul-palontorjuntajärjestelmä antaa palosuojan vuosien ajaksi. Tämän käsikirjan päätarkoituksena on kuitenkin esitellä palosuojelun kaikkein keskeisin muoto palonennakointi. Tässä kuvataan toimet, joihin voit ryhtyä tuhoisan palon estämiseksi. Nämä ovat varotoimia, jotka pienentävät huomattavasti vakavien tulipalojen vaaraa. Ajoneuvojen palonennakointi koostuu kahdesta perustekijästä: Niiden kohtien tarkastaminen ja ennalta 1. ehkäisevä kunnossapito, joissa palot todennäköisimmin syttyvät: sylinteriryhmät, sähköjärjestelmät, turboahtimet, pakosarjat ja jarrujärjestelmät. Niiden alueiden säännöllinen puhdistaminen, 2. joihin voi kertyä tulenarkaa materiaalia, kuten polttoainetta, öljyä, rasvaa, hydraulinestettä ja syttyvää roskaa.

4 Ajoneuvon palonennakointiin liittyvä kunnossapito Alla on annettu suositus päivittäiseksi kunnossapidoksi, jonka avulla voit pienentää ajoneuvosi palovaaraa. VAROITUS: Ole varovainen ajoneuvon huollon, puhdistuksen ja hitsauksen yhteydessä. Älä leikkaa, purista tai kuumenna (yli 93 C) järjestelmän ilmaisulinjoja, sillä muuten järjestelmä voi laueta vahingossa ja suihkuttaa sammutusainetta. 1. Tarkasta, onko öljy-, hydraulineste- ja polttoainelinjoissa halkeamia, hankaumia tai liiallisia kulumia. Vaihda tarpeen mukaan Tarkista kaikkien öljy-, hydraulineste- ja polttoainelinjojen liittimien kireys. Puhdista jäämät ja kiristä Tarkista ja puhdista moottoritila. Puhdista se vedellä tai höyryllä ajoneuvon käytöstä riippuen. Suorita puhdistus työvuoron jälkeen, kun kuumentuminen on mahdollista moottorin pysäyttämisen jälkeen Tarkista jarrujärjestelmän säädöt varsinkin jos jarrut ylikuumenevat, kun ne eivät ole kytkettyinä Tarkista kaikki mahdolliset syttymiskohdat (sylinterilohko, pakosarja, turboahdin jne.). Varmista, etteivät öljy-, hydraulineste- ja polttoainelinjat ole kosketuksissa näihin syttymiskohtiin Puhdista ajoneuvosta kaikki syttyvät roskat, kuten kuivunut kasvijäte, hiilipöly jne. Poista myös kaikki öljyja polttoaineroiskeet Tarkasta, että kaikki sähköjohdot ja -kytkennät ovat tiukassa ja ettei niissä ole kulumia tai hankaumia. Vaihda kaikki vialliset sähkölaitteet ja -johdot

5 Ansul-palontorjuntajärjestelmän toiminta manuaalisessa käytössä 1. Palo syttyy suojellulla alueella Laitteen käyttäjä vetää rengastapin irti ja lyö manuaalisen käyttölaitteen mäntää. Käyttölaitteesta tuleva paine käynnistää Ansul-palontorjuntajärjestelmän Purkautuva kaasunpaine nesteyttää sammutusjauheen ja työntää sen jak oletkua pitkin Sammutusjauhe tulee ulos suojellulle alueelle kiinnitetyistä suuttimista ja sammuttaa palon. Ja saat käyttöösi automaattisen ympärivuorokautisen suojan Ansul CHECKFIRE -ilmaisu- ja käyttöjärjestelmien avulla

6 Järjestelmän toiminta valinnaisen sähkötoimisen CHECKFIRE-ilmaisun ja - käynnistyksen kanssa 1. Palo syttyy suojellulla alueella Lineaariset tai pisteilmaisimet ilmoittavat järjestelmän ohjausmoduulille, että suojellulla alueella on syttynyt palo Ohjausmoduuli käynnistää palontorjuntajärjestelmän. Moduuli tarjoaa myös aikaviiveen, pysäytystoiminnot ja ajoneuvon lisävarusteiden käynnistyksen antamiesi ohjeiden mukaan

7 4. Purkautuva kaasunpaine nesteyttää sammutusjauheen ja työntää sen jakoletkua pitkin Sammutusjauhe tulee ulos suojellulle alueelle kiinnitetyistä suuttimista ja sammuttaa palon. Vaihtoehtoinen LVS (kaksoisaine) -palontorjuntajärjestelmä Joissakin ajoneuvoissa tarvitaan niiden koon vuoksi jauhesammutusjärjestelmän lisäksi myös muunlainen lisäjärjestelmä. Tällaista järjestelmää kutsutaan kaksoisainejärjestelmäksi. Ansul LVS (nestesammutusainejärjestelmä) on tehty suihkuttamaan märkää kemikaalia suojelluille vaara-alueille sammutusjauheen suihkutuksen päätyttyä. Märän kemikaalin lisääminen jäähdyttää tulenarkaa polttoainetta ja ympäröiviä kuumia alueita. Märkä kemikaali pääsee valumaan vaikeasti saavutettaviin paikkoihin, joihin on voinut valua polttoainetta.

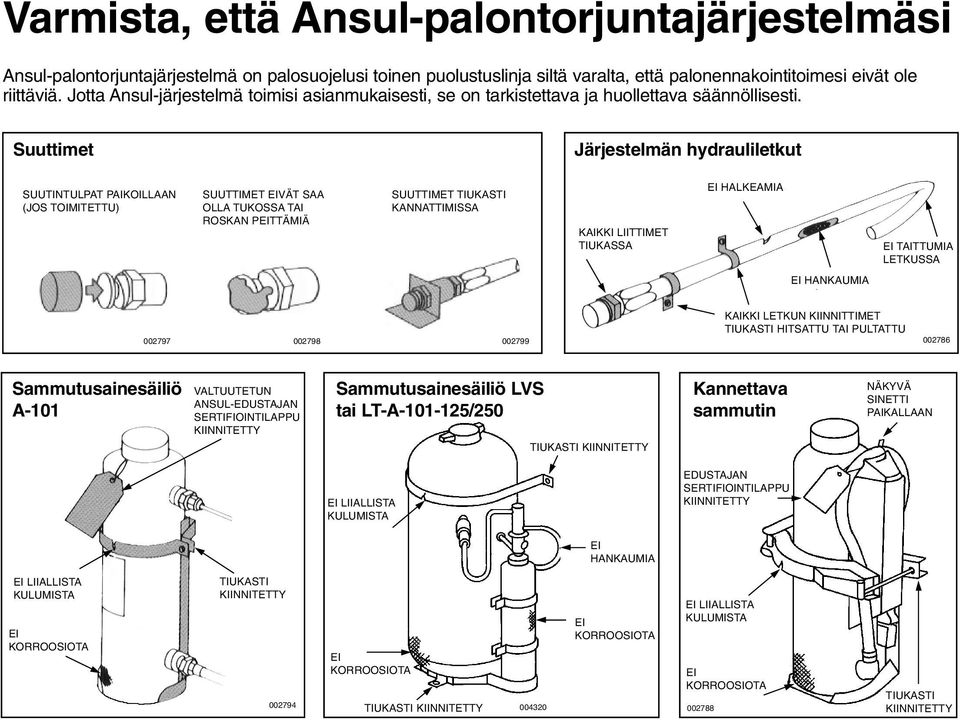

8 Varmista, että Ansul-palontorjuntajärjestelmäsi Ansul-palontorjuntajärjestelmä on palosuojelusi toinen puolustuslinja siltä varalta, että palonennakointitoimesi eivät ole riittäviä. Jotta Ansul-järjestelmä toimisi asianmukaisesti, se on tarkistettava ja huollettava säännöllisesti. Suuttimet Järjestelmän hydrauliletkut SUUTINTULPAT PAIKOILLAAN (JOS TOIMITETTU) SUUTTIMET EIVÄT SAA OLLA TUKOSSA TAI ROSKAN PEITTÄMIÄ SUUTTIMET TIUKASTI KANNATTIMISSA KAIKKI LIITTIMET TIUKASSA EI HALKEAMIA EI TAITTUMIA LETKUSSA EI HANKAUMIA KAIKKI LETKUN KIINNITTIMET TIUKASTI HITSATTU TAI PULTATTU Sammutusainesäiliö A-101 VALTUUTETUN ANSUL-EDUSTAJAN SERTIFIOINTILAPPU KIINNITETTY Sammutusainesäiliö LVS tai LT-A /250 TIUKASTI KIINNITETTY Kannettava sammutin NÄKYVÄ SINETTI PAIKALLAAN EI LIIALLISTA KULUMISTA EDUSTAJAN SERTIFIOINTILAPPU KIINNITETTY EI HANKAUMIA EI LIIALLISTA KULUMISTA EI KORROOSIOTA TIUKASTI KIINNITETTY EI KORROOSIOTA EI KORROOSIOTA TIUKASTI KIINNITETTY EI LIIALLISTA KULUMISTA EI KORROOSIOTA TIUKASTI KIINNITETTY

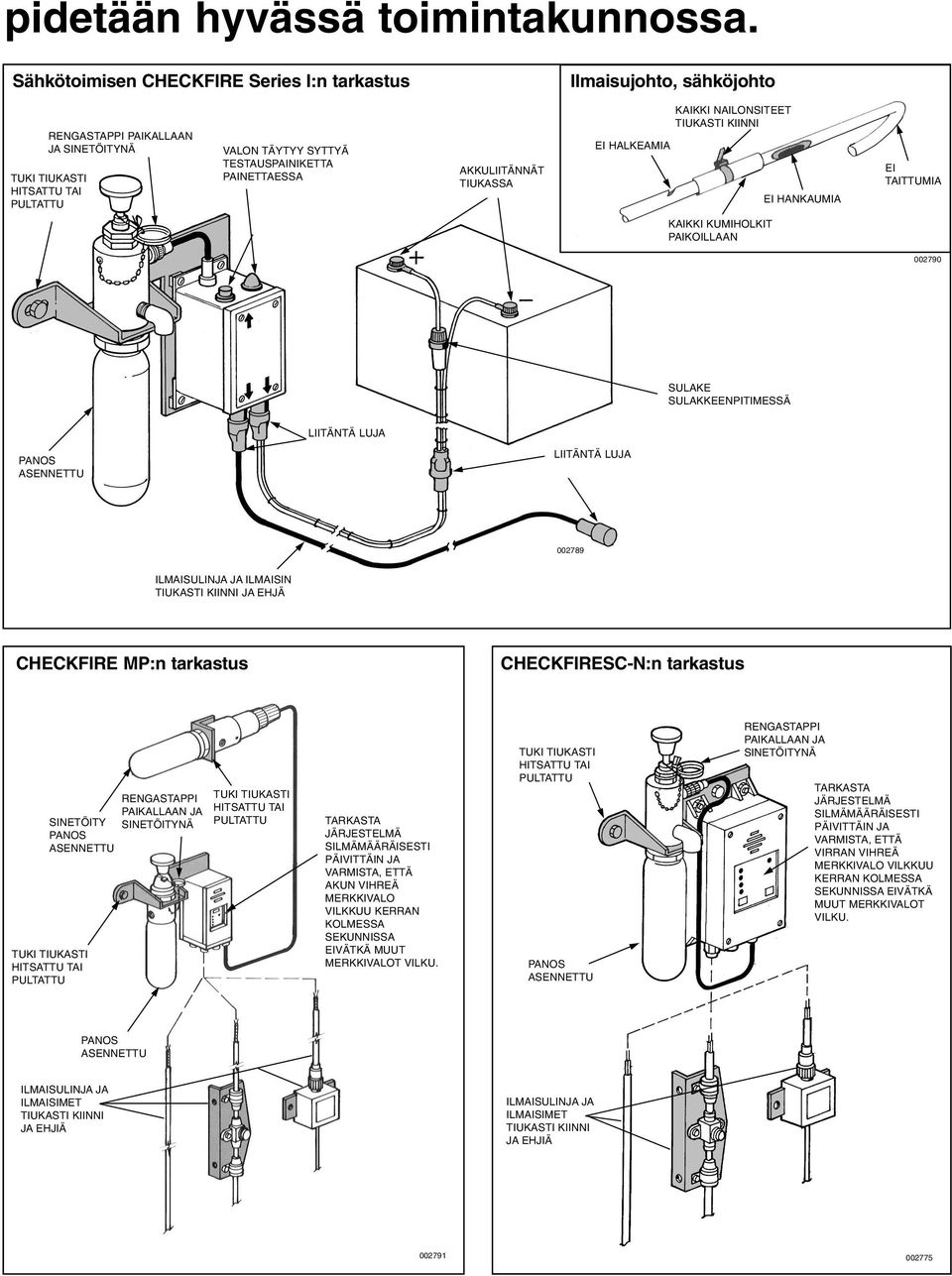

9 pidetään hyvässä toimintakunnossa. Sähkötoimisen CHECKFIRE Series I:n tarkastus Ilmaisujohto, sähköjohto RENGASTAPPI PAIKALLAAN JA SINETÖITYNÄ TUKI TIUKASTI HITSATTU TAI PULTATTU VALON TÄYTYY SYTTYÄ TESTAUSPAINIKETTA PAINETTAESSA AKKULIITÄNNÄT TIUKASSA EI HALKEAMIA KAIKKI NAILONSITEET TIUKASTI KIINNI EI HANKAUMIA EI TAITTUMIA KAIKKI KUMIHOLKIT PAIKOILLAAN SULAKE SULAKKEENPITIMESSÄ LIITÄNTÄ LUJA PANOS ASENNETTU LIITÄNTÄ LUJA ILMAISULINJA JA ILMAISIN TIUKASTI KIINNI JA EHJÄ CHECKFIRE MP:n tarkastus CHECKFIRESC-N:n tarkastus SINETÖITY PANOS ASENNETTU TUKI TIUKASTI HITSATTU TAI PULTATTU RENGASTAPPI PAIKALLAAN JA SINETÖITYNÄ TUKI TIUKASTI HITSATTU TAI PULTATTU TARKASTA JÄRJESTELMÄ SILMÄMÄÄRÄISESTI PÄIVITTÄIN JA VARMISTA, ETTÄ AKUN VIHREÄ MERKKIVALO VILKKUU KERRAN KOLMESSA SEKUNNISSA EIVÄTKÄ MUUT MERKKIVALOT VILKU. TUKI TIUKASTI HITSATTU TAI PULTATTU PANOS ASENNETTU RENGASTAPPI PAIKALLAAN JA SINETÖITYNÄ TARKASTA JÄRJESTELMÄ SILMÄMÄÄRÄISESTI PÄIVITTÄIN JA VARMISTA, ETTÄ VIRRAN VIHREÄ MERKKIVALO VILKKUU KERRAN KOLMESSA SEKUNNISSA EIVÄTKÄ MUUT MERKKIVALOT VILKU. PANOS ASENNETTU ILMAISULINJA JA ILMAISIMET TIUKASTI KIINNI JA EHJIÄ ILMAISULINJA JA ILMAISIMET TIUKASTI KIINNI JA EHJIÄ

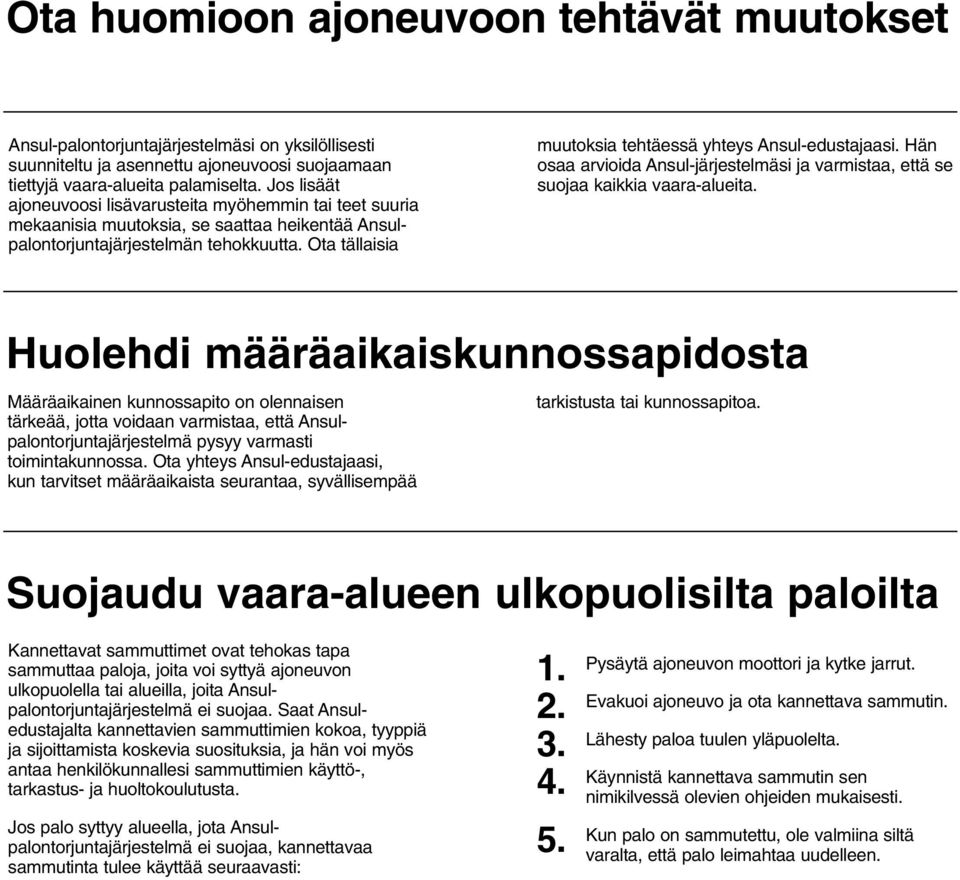

10 Ota huomioon ajoneuvoon tehtävät muutokset Ansul-palontorjuntajärjestelmäsi on yksilöllisesti suunniteltu ja asennettu ajoneuvoosi suojaamaan tiettyjä vaara-alueita palamiselta. Jos lisäät ajoneuvoosi lisävarusteita myöhemmin tai teet suuria mekaanisia muutoksia, se saattaa heikentää Ansulpalontorjuntajärjestelmän tehokkuutta. Ota tällaisia muutoksia tehtäessä yhteys Ansul-edustajaasi. Hän osaa arvioida Ansul-järjestelmäsi ja varmistaa, että se suojaa kaikkia vaara-alueita. Huolehdi määräaikaiskunnossapidosta Määräaikainen kunnossapito on olennaisen tärkeää, jotta voidaan varmistaa, että Ansulpalontorjuntajärjestelmä pysyy varmasti toimintakunnossa. Ota yhteys Ansul-edustajaasi, kun tarvitset määräaikaista seurantaa, syvällisempää tarkistusta tai kunnossapitoa. Suojaudu vaara-alueen ulkopuolisilta paloilta Kannettavat sammuttimet ovat tehokas tapa sammuttaa paloja, joita voi syttyä ajoneuvon ulkopuolella tai alueilla, joita Ansulpalontorjuntajärjestelmä ei suojaa. Saat Ansuledustajalta kannettavien sammuttimien kokoa, tyyppiä ja sijoittamista koskevia suosituksia, ja hän voi myös antaa henkilökunnallesi sammuttimien käyttö-, tarkastus- ja huoltokoulutusta. Jos palo syttyy alueella, jota Ansulpalontorjuntajärjestelmä ei suojaa, kannettavaa sammutinta tulee käyttää seuraavasti: Pysäytä ajoneuvon moottori ja kytke jarrut. Evakuoi ajoneuvo ja ota kannettava sammutin. Lähesty paloa tuulen yläpuolelta. Käynnistä kannettava sammutin sen nimikilvessä olevien ohjeiden mukaisesti. Kun palo on sammutettu, ole valmiina siltä varalta, että palo leimahtaa uudelleen.

11 Jos ajoneuvossasi syttyy palo Järjestelmän manuaalinen käyttö 1. Pysäytä ajoneuvon moottori 2. Kytke jarrut 3. Vedä manuaalisen käynnistimen rengastappi irti ja iske punaista painiketta Evakuoi ajoneuvo 5. Ole valmiina sammuttimen kanssa

12 Tarkastus- ja huoltopäiväkirja Päiväys Valtuutettu Ansul-edustaja Uudelleenlataus Tarkastus Suoritetut toimenpiteet ANSUL ja CHECKFIRE ovat rekisteröityjä tavaramerkkejä. Valtuutettu Ansul-edustaja Osa nro I (English vs. Part No ) 2002 Ansul Incorporated Litografia Yhdysvalloissa ANSUL INCORPORATED, ONE STANTON STREET, MARINETTE, WI , USA
