1 LÄMMITYSRATKAISUT ALPHA-INNOTEC ILMA-VESILÄMPÖPUMPUT

2 Tuotteet Ilma-vesilämpöpumput, ulkoasennus LWD 50A - 90A LW 71A 81A LW 90A/RX LW 101A LW 100H-A LW 121A LW 140A LW 140A/RX LW 180A LW 180H-A Ilma-vesilämpöpumput, sisäasennus LW 251A LW 310A LWC LW 101 LW 121 LW 140 LW 180 LW 251 LW 310 Lämpöpumput käyttöveden lämmitykseen Varaajat Aurinkolämpö BWP 306S FA C250 2

3 Lämpöpumpun toimintaperiaate Nerokasta! Lämpöpumput toimivat saman periaatteen mukaisesti kuin jääkaapit, mutta kylmyyden sijasta ne tuottavat lämpöä. Energiaa saadaan luonnosta aivan kodin ulko-oven edestä; energia voi olla ilmaan, maaperään ja pohjaveteen varastoitunutta aurinkolämpöa. Lämpöpumppu ottaa tätä lämpöä ympäristöstä ja nostaa sen lämpötilan sopivaksi sisätilojen ja käyttöveden lämmitykseen. Saat siis ilmaista lämmitysenergiaa luonnosta! Täydellinen riippumattomuus öljystä ja kaasusta Erittäin taloudellinen, jopa 50 prosenttia pienemmät lämmityskulut Vuosikymmenten aikana käytännössä hyväksi havaittu tekniikka ja esimerkillinen tehokkuus Täysin päästötön ja hajuton, ympäristöystävällinen paikallinen käyttö Erittäin hiljainen käyntiääni ja olematon huoltotarve Lämmönlähteenä ilma Lämmönlähteenä ilma, sisäasennus Lämmönlähteenä ilma, viilentävä 3

4 Ulkoasennus, enintään 60 C Säästä kustannuksissa EU Zertifizierter Wärmepumpeninstallateur Zertifikat AT check: European Quality Label for Heat Pumps valid in: AT CH DE SE check: Lämmitys Käyttövesi Ilma-vesilämpöpumput ovat investoinneiltaan edullisin lämpöpumppuratkaisu taloihin, joissa on vesikiertoinen lämmitysjärjestelmä. Lämmönlähteenä käytettävää ilmaa on saatavilla kaikkialla ja sitä voidaan hyödyntää hel- European Certified European Quality Label Heat Pump Installer for Drillers posti ilman suuria rakennustöitä. Ilma-vesilämpöpumppu on hyvä ratkaisu myös energiataloudellisesti. Esimerkiksi mallin LW 121A energiatehokkuutta kuvaava COP (EN A2/W35 mukaisesti) on erinomainen 3,7. Farben: Q = 80% Blau alles andere = 100% Außenmaß: 85 x 115 mm Eckenradius des Aufklebers: 6 mm Ulkoasennukseen soveltuvia Alpha-InnoTecin ilma-vesilämpöpumppuja löytyy lähes kaikkiin käyttötarkoituksiin, kuten pieniin matalaenergiataloihin tai rivitaloihin. Certifikate Nr: AT check: Gelb 0 C 15 M 100 Y 0 S Blau Braun valid in: AT CH DE SE check: Älä säästä lämmityksestä. Säästä kustannuksia valitsemalla oikea lämmitysratkaisu. AlphaWeb-yhteensopiva Ohjaa lämpöpumppua Internetissä! Lämmitys ja käyttöveden lämmitys Helppo asennus Pientaloihin ja kiinteistöihin Soveltuu saneerauskäyttöön Design Plus -palkittua muotoilua LW 71A LW 121A 4

5 Ulkoasennus, enintään 64 C Lämmitä tehokkaasti EU Zertifizierter Wärmepumpeninstallateur Zertifikat AT check: European Quality Label for Heat Pumps valid in: AT CH DE SE check: Lämmitys Käyttövesi 64 C Ulostulolämpötila H-sarjaan kuuluu erittäin tehokkaita ilma-vesilämpöpumppuja, jotka on kehitetty erityisesti saneerauskäyttöön. Ulkoasennukseen tarkoitettujen H-sarjan laitteiden tehokkaat kompressorit pystyvät tuottamaan korkeita, jopa 64 C:n veden ulostulolämpötiloja. Alpha-InnoTec ilma-vesilämpöpumput pystyvät tuottamaan lämpöä aina -20 C pakkasille asti ja lisälämmön mukaantuloon vaikuttavat mitoitus ja nykyinen lämmitysjärjestelmä. Lisälämmöksi soveltuvat laitteen mukana oleva lämmitysvastus tai esimerkiksi öljy- tai puukattila. H-mallilla lisälämmön osuus vuositasolla jää hyvin pieneksi. Näin säästät energiaa ja selvää rahaa! Vaivatonta lämmityksen nykyaikaistamista European Certified Heat Pump Installer Außenmaß: 85 x 115 mm Eckenradius des Aufklebers: 6 mm Certifikate Nr: AT check: European Quality Label for Drillers Farben: Q = 80% Blau alles andere = 100% Gelb 0 C 15 M 100 Y 0 S Blau Braun Kehitetty erityisesti lämmityssaneerauksiin Erikoiskompressori Veden ulostulo jopa 64 C valid in: AT CH DE SE check: Säänkestävä laadukkaan pinnoitetun alumiiniverhoilun ansiosta Sopii yhden tai kahden energianlähteen hyödyntämiseen AlphaWeb-yhteensopiva Ohjaa lämpöpumppua Internetissä! LW310 A Helppo käyttää Ulosasennettavia Alpha-InnoTec-lämpöpumppuja ohjataan monipuolisella Luxtronik 2.0 -ohjaimella. Toiminnot: mm. valunkuivausohjelma, älykkäät ajastusohjelmat, pikalataustoiminto, USB-liitäntä (tietojen lukemiseen ja ohjelmiston päivittämiseen), verkkoliitäntä. Alpha- Web-järjestelmän avulla lämpöpumppua voidaan ohjata mistä tahansa Internetin tai lähiverkon välityksellä - ilman tarvetta lisälaitteistoihin ja -ohjelmiin! Lisää tietoja sivulla 18. 5

6 Ulkoasennus, viilentävä Erinomainen ilmanlaatu Lämmitys Viilennys Käyttövesi Kaksitoimiset ilma-vesilämpöpumput LW 90A/RX ja LW 140A/RX huolehtivat miellyttävästä huoneilmasta ympäri vuoden. Ne voivat tarpeen mukaan lämmittää tai aktiivisesti viilentää. Lattialämmitys tai konvektorit muuntuvat kuumina päivinä viilennysjärjestelmäksi: Ne ottavat lämpöä huoneilmasta ja johtavat sen lämpöpumppuun, joka luovuttaa lämmön lopuksi ulos ympäristöön. Lattialämmityksellä viilennys tapahtuu rauhallisesti, puhallinkonvektoreilla dynaamisesti. Kumpikin vaihtoehto on luotettava ratkaisu. Talvella mukavan lämmin, kesällä ihanan viileä a ensopiv eb-yhte W a a u h p lp p A m mpöpu Ohjaa lä sä! is t e n r Inte LW 90 A/RX Sama laite lämmittää ja viilentää Tehokas energiankäyttö Hiljaiset puhallinkonvektorit Pienet asennuskustannukset Asumismukavuutta kaikkina vuodenaikoina Pienet hankintakustannukset Asuintiloihin, joissa lämpökuorma on suuri tai liiketiloihin: dynaaminen viilennys puhallinkonvektoreilla ja lauhdeliitännällä. Puhallinkonvektorit Huonetermostaatti kytkee lämmityksen viilennykselle jäähdytyssäätimeltä tulevan ulkoisen signaalin avulla. Jos lämmönjakojärjestelmän herkissä pisteissä muodostuu lauhdetta, kastepisteanturit keskeyttävät automaattisesti viilennyskäytön. Kaksitoiminen lämpöpumppu LW 90A/RX tai LW 140 A/RX takaa omakoti- ja paritalojen ympäristöä säästävän, edullisen lämmityksen ja viilennyksen. 6 Hiljainen viilennys: Lattialämmitys antaa talvella mukavaa lämpöä ja kesällä kaivattua viilennystä.

7 Lämpöpumput ja aurinkoenergia Puhdasta aurinkoenergiaa Lämmitys Jäähdytys Aurinkokäyttö Aurinkoenergia sopii erittäin hyvin sovellettavaksi yhdessä lämpöpumppujen kanssa. Calliduksella on kattava valikoima aurinkokeräimiä, jotka voidaan integroida osaksi lämmitysjärjestelmää. Tyypillisesti keräinten avulla lämmitetään varaajaa, johon myös lämpöpumppu on kytketty. Lämpöpumppu kytkeytyy automaattisesti päälle vasta, kun keräinten teho ei enää riitä veden lämmittämiseen. Oikein suunniteltu ja mitoitettu aurinkolämmitysjärjestelmä säästää sähköä, ympäristöä ja lämpöpumppua. Kesällä suuri osa käyttövedestä voidaan usein lämmittää aurinkojärjestelmän avulla. Erittäin ympäristöystävällinen ratkaisu Säästöä sähkölaskussa Toimiva kokonaisuus Säästää lämpöpumppua Sopii matalaenergiaratkaisuihin AlphaWeb-yhteensopiva Ohjaa lämpöpumppua Internetissä! Suurtasokeräin LW 121A LW 121 7

8 HT-sisäyksikkö Täyttä tehoa Lämmitys Viilennys Aurinkokäyttö Alpha-InnoTecin sisäyksiköt HT1 (8 kw asti) ja HT2 (19 kw asti) on suunniteltu tarkasti pienintäkin yksityiskohtaa myöten. Ne tarjoavat uudenlaista lämmitysmukavuutta ja vaivatonta käyttövesilämmitystä. Täydellinen kumppani HT-sisäyksiköt on suunniteltu nimenomaan ulos asennettavien ilma-vesilämpöpumppujen kanssa yhteensopiviksi. Näin ne tarjoavat parhaan mahdollisen järjestelmä- ja suunnitteluturvallisuuden. Tilaa säästyy, ulkonäkö on upea ja kellari tai tekninen tila siistiytyy. Kaikki samassa kotelossa: Lämpöpumpun ohjain Luxtronik 2.0, käyttövesi- ja lämmitysvaraaja sekä optimoidut pumppuyksiköt Ihanteellisen sopiva ulos asennettuihin lämpöpumppuihin 19 kw asti AlphaWeb-yhteensopiva Ohjaa lämpöpumppua Internetissä! HT-sisäyksikkö 8

9 LWD-ilma-vesilämpöpumput Tehokaksikko Lämmitys Viilennys Alpha-InnoTecin uusi ilma-vesilämpöpumppusarja koostuu HMD-sisäyksiköstä ja ulos asennettavasta lämpöpumpusta. HMD-sisäyksikössä sijaitsevat säätimet, kiertovesipumppu, paisunta-astia, varolaite ja lämmitysvastus. Helppo liitäntä Koska lämpöpumpun laitekoko on erillisasennuksessa pienempi, soveltuvat lämpöpumput LWD 50A, 70A ja 90A erityisesti uudisrakennuksiin, joiden tontit ovat pieniä. Laitteet soveltuvat myös saneerauskäyttöön korkeiden ulostulolämpötilojensa ja vanhaan laitteistoon liitettävyytensä ansiosta (hybridijärjestelmä). Ihanteellisesti yhteensopiva Kaikki komponentit myös tarvikkeet on kehitetty niin, että ne sopivat ihanteellisesti yhteen, jolloin niiden avulla saavutetaan paras mahdollinen energiatehokkuus ja taloudellisuus. Lisävarusteena on saatavana seinä- tai maa-asennusteline, erityinen seinänläpivienti, lämmitysvaraaja ja käyttövesivaraaja. Lämmitys ja jäähdytys LWD-sarjan kaksitoimiset ilma-vesilämpöpumput lämmittävät taloudellisesti, ja niiden jäähdytystoiminto parantaa asumismukavuutta myös kuumina päivinä. LWD-ilma-vesilämpöpumpun asennusesimerkki AlphaWeb-yhteensopiva Ohjaa lämpöpumppua Internetissä! Erittäin hiljainen, db* Hyvin pieni huollontarve Erittäin energiatehokas: COP 3,6-3,8 (A2/W35) Veden ulostulolämpötila jopa 70 C Helppo asentaa Seinä- tai maa-asennus Ympäristöystävällinen kylmäaine R290 *ulkona 1 m etäisyydellä LWD-ilma-vesilämpöpumppu 9

10 HTD-sisäyksikkö, LWD ilma-vesilämpöpumpulle Lämmitys ja käyttöveden tuotto samassa paketissa Lämmitys Käyttövesi AlphaWeb-yhteensopiva Ohjaa lämpöpumppua Internetissä! Helppo ja nopea asennus Monet hydrauliikkakomponentit valmiiksi sisäänrakennettuina Älykäs säätö Luxtronik 2.0 ohjaimella AlphaWeb -yhteensopiva HTD sisäyksikkö 10

11 HTD on sisälle asennettava varaaja/ohjausyksikkö, joka kytketään ulkona olevaan LWD ilma-vesilämpöpumppuun. HTD + LWDyhdistelmän asentaminen on helppoa ja nopeaa. HTD -sisäyksikössä on 60 litran lämmityksen puskurivaraaja ja 180 litran käyttövesivaraaja. HTD -sisäyksikössä on helppokäyttöinen ja älykäs Luxtronik 2.0 ohjain, ja Internetiin kytkettyjä pumppuja voidaan hallita mistä tahansa AlphaWebin kautta. HTD sisäyksikkö voidaan kytkeä LWD 50A - 90A ilma-vesilämpöpumppuun. HTD varaaja/ohjausyksikkö sisältää: Lämmityksen puskurivaraaja 60 litraa Käyttövesivaraaja 180 litraa Luxtronik 2.0 ohjausautomatiikka Etähallinta vakiona (AlphaWeb) Antoenergiamäärämittaus Comfort Board-lisäkortti A-luokan kiertopumppu Läpivirtausvastus 6 kw Vaihtoventtiili, ulkoanturi, paisunta-astia 12 l Varolaiteryhmä, ohivirtausventtiili Anodi käyttövesivaraajassa Käyttövesivaraaja varustettavissa 4,5 kw lisävastuksella 11

12 Sisäasennus, jopa 60 C tai 64 C Todella vaivatonta Sisälle asennettavia laitteita on saatavana vakiomallina kuutta eri tehotasoa, alueella kw. H-sarja soveltuu erityisesti saneeraustarkoituksiin. Sarja on erittäin tehokas silloin, kun tarvitaan korkeita lämpötiloja. H-sarjan laitteet ovat teholtaan lyömättömiä alhaisissa ulkolämpötiloissa, jolloin niiden hyödyt tulevat täysin esiin ja jolloin tarvitaan korkeita, jopa 64 C:n veden ulostulolämpötiloja. EU Zertifizierter Wärmepumpeninstallateur European Certified Heat Pump Installer Außenmaß: 85 x 115 mm Eckenradius des Aufklebers: 6 mm Zertifikat AT check: Certifikate Nr: AT check: European Quality Label for Heat Pumps European Quality Label for Drillers Farben: Q = 80% Blau alles andere = 100% Gelb 0 C 15 M 100 Y 0 S Blau Braun valid in: AT CH DE SE check: valid in: AT CH DE SE check: Lämmitys Käyttövesi 64 C Ulostulolämpötila Lämpöpumppujen ohjaaminen on helppoa, kiitos Luxtronik 2.0 ohjaimen. Vaivatonta lämmityksen nykyaikaistamista AlphaWeb-yhteensopiva Ohjaa lämpöpumppua Internetissä! Lämmitykseen ja käyttöveden tuottamiseen Ilmanohjaus ilmakanavien avulla Korkeat tehokkuusarvot Helppo asennus Pientaloihin ja kiinteistöihin LW-sarja 12

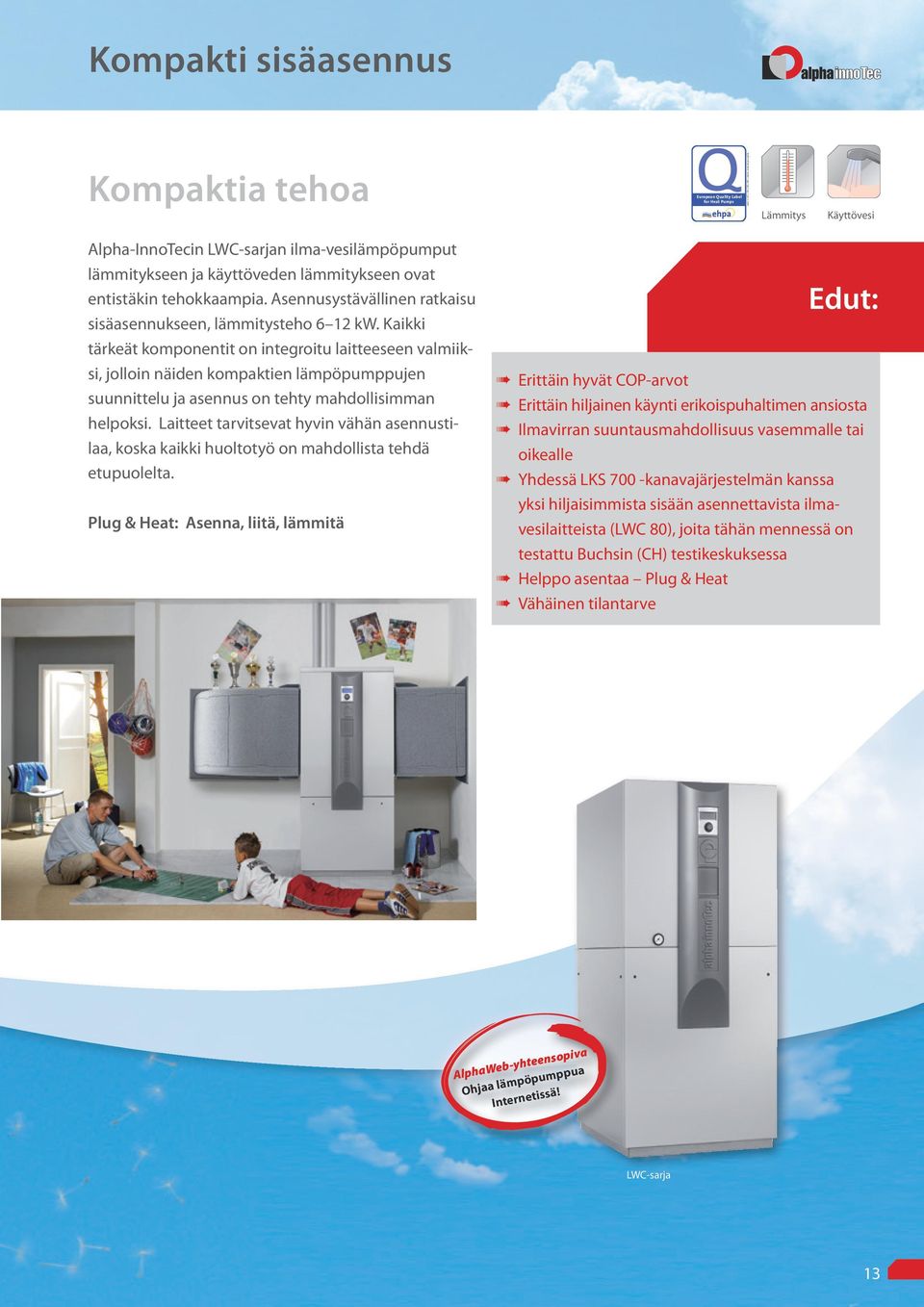

13 Kompakti sisäasennus Kompaktia tehoa EU Zertifizierter Wärmepumpeninstallateur Zertifikat AT check: European Quality Label for Heat Pumps valid in: AT CH DE SE check: Lämmitys Käyttövesi Alpha-InnoTecin LWC-sarjan ilma-vesilämpöpumput lämmitykseen ja käyttöveden lämmitykseen ovat entistäkin tehokkaampia. Asennusystävällinen ratkaisu sisäasennukseen, lämmitysteho 6 12 kw. Kaikki tärkeät komponentit on integroitu laitteeseen valmiiksi, jolloin näiden kompaktien lämpöpumppujen suunnittelu ja asennus on tehty mahdollisimman helpoksi. Laitteet tarvitsevat hyvin vähän asennustilaa, koska kaikki huoltotyö on mahdollista tehdä etupuolelta. Plug & Heat: Asenna, liitä, lämmitä European Certified Heat Pump Installer Außenmaß: 85 x 115 mm Eckenradius des Aufklebers: 6 mm Certifikate Nr: AT check: European Quality Label for Drillers Farben: Q = 80% Blau alles andere = 100% Gelb 0 C 15 M 100 Y 0 S Blau Braun valid in: AT CH DE SE check: Erittäin hyvät COP-arvot Erittäin hiljainen käynti erikoispuhaltimen ansiosta Ilmavirran suuntausmahdollisuus vasemmalle tai oikealle Yhdessä LKS 700 -kanavajärjestelmän kanssa yksi hiljaisimmista sisään asennettavista ilmavesilaitteista (LWC 80), joita tähän mennessä on testattu Buchsin (CH) testikeskuksessa Helppo asentaa Plug & Heat Vähäinen tilantarve AlphaWeb-yhteensopiva Ohjaa lämpöpumppua Internetissä! LWC-sarja 13

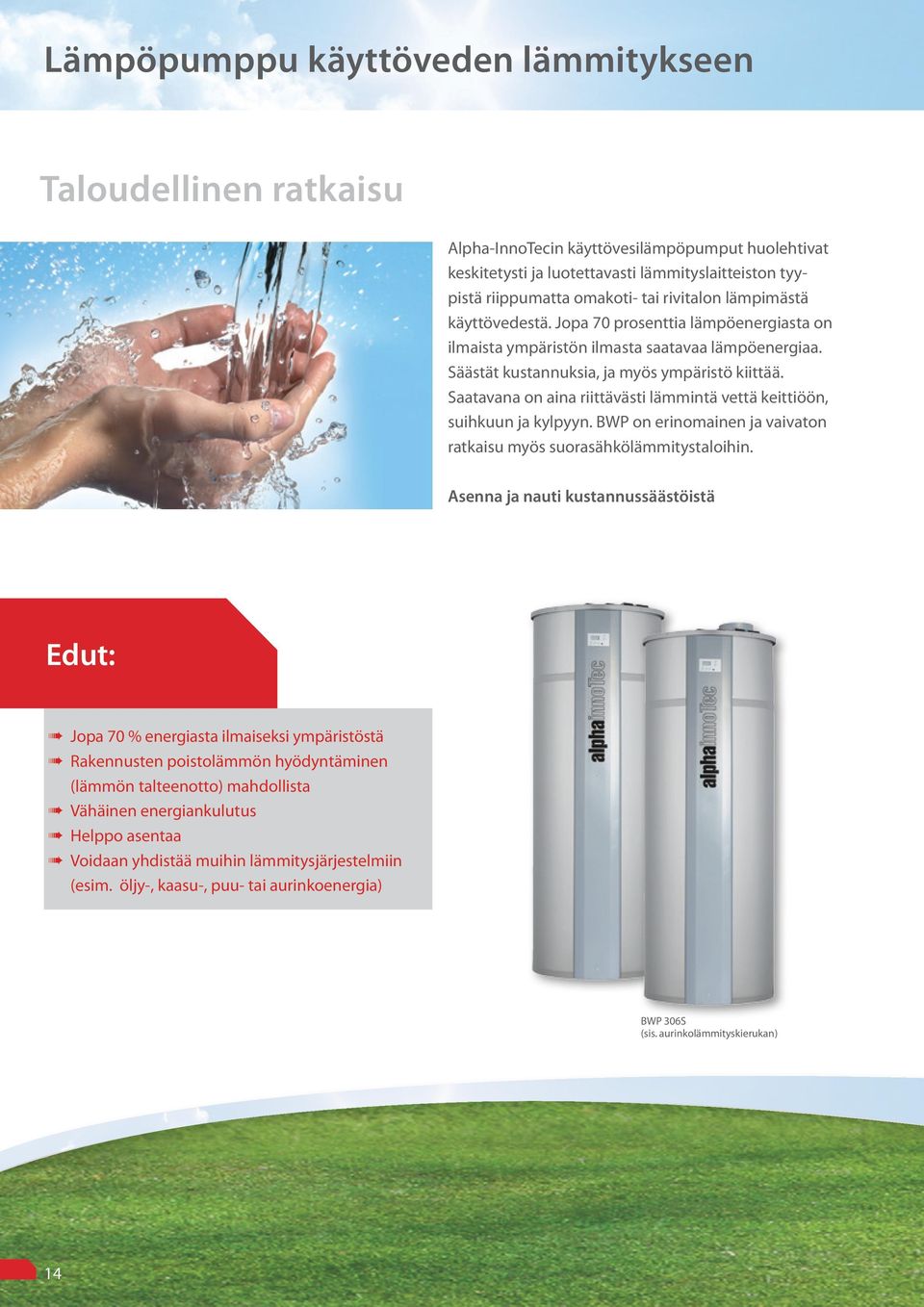

14 Lämpöpumppu käyttöveden lämmitykseen Taloudellinen ratkaisu Alpha-InnoTecin käyttövesilämpöpumput huolehtivat keskitetysti ja luotettavasti lämmityslaitteiston tyypistä riippumatta omakoti- tai rivitalon lämpimästä käyttövedestä. Jopa 70 prosenttia lämpöenergiasta on ilmaista ympäristön ilmasta saatavaa lämpöenergiaa. Säästät kustannuksia, ja myös ympäristö kiittää. Saatavana on aina riittävästi lämmintä vettä keittiöön, suihkuun ja kylpyyn. BWP on erinomainen ja vaivaton ratkaisu myös suorasähkölämmitystaloihin. Asenna ja nauti kustannussäästöistä Jopa 70 % energiasta ilmaiseksi ympäristöstä Rakennusten poistolämmön hyödyntäminen (lämmön talteenotto) mahdollista Vähäinen energiankulutus Helppo asentaa Voidaan yhdistää muihin lämmitysjärjestelmiin (esim. öljy-, kaasu-, puu- tai aurinkoenergia) BWP 306S (sis. aurinkolämmityskierukan) 14

15 Varaajat Helppoa yhteensopivuutta Lämpöpumpun kanssa voidaan käyttää erillisvaraajaratkaisua tai hybridivaraajaa tilanteesta riippuen. Jälleenmyyjäsi osaa auttaa oikean varaajan valinnassa. Erillisvaraajat Alpha-InnoTecin erilliset lämmitys- ja käyttövesivaraajat ovat erinomainen ratkaisu käytettäessä lämpöpumppua. Lämmitykseen ja muuhun käyttöön voidaan tuottaa optimaalisen lämpöistä vettä ja näin minimoida energiantarve. Kattava valikoima varaajia Toimiva ratkaisu jokaiseen kohteeseen Mahdollisuus hyödyntää tehokkaasti useaa lämmönlähdettä Aurinkolämmitysjärjestelmiä varten erityisiä aurinkovaraajia Hybridivaraajat Callidus-hybridivaraaja on erityisen sopiva ratkaisu pieniin tiloihin ja järjestelmiin, joissa hyödynnetään useaa lämmönlähdettä. Hybridivaraajassa läpivirtauslevyllä toisistansa erotetut kaksi vesitilaa mahdollistavat eri lämpöisten lämmitys- ja käyttövesien tuottamisen. Callidus-hybridivaraaja Alpha-InnoTec-varaaja 15

16 Aurinkolämpö Huipputekniikkaa Olipa tavoitteena aurinkoenergian innovatiivinen hyödyntäminen tai asennus saneerauskohteeseen, De Dietrichin ja TiSUNin valikoimista löytyvät oikeat ratkaisut joka tarpeeseen käytettävissä olevasta pintaalasta riippumatta. Monipuoliset Yksilöllisesti suunniteltavilla suurtasokeräimillä lähes kaikki on mahdollista. Ne voidaan integroida harmonisesti rakennukseen. Asennuskustannukset ovat pienemmät suurtasokeräimissä, koska lyhyemmässä ajassa voidaan asentaa suurempi pinta-ala. Callidus toimittaa kokonaisuuden täydellisesti yhteen sovitettuna Sopiva ratkaisu jokaiseen tarpeeseen Suuri energiatehokkuus kaikilla lämpötila-alueilla Välitön riippumattomuus fossiilisista polttoaineista Ei paikallisia CO 2 -päästöjä Arvostetut Teknisen luotettavuutensa ja helpon asennettavuutensa ansiosta vakiomalliset De Dietrichin aurinkokeräimet soveltuvat hyvin sekä uudis- että saneerauskohteisiin. Vakiomalliset keräimet katolla Integroidut keräimet katolla De Dietrich -tasokeräimet 16

17 Aurinkolämpö Täydellistä riippumattomuutta Uudisrakennus- ja saneeraushankkeissa kannattaa suosia järkeviä ja kestäviä energiajärjestelmiä, sillä niiden avulla lämmityksen, käyttöveden tuoton ja jäähdytyksen kustannukset saadaan mahdollisimman alhaisiksi ja samalla säästetään ympäristöä. Siksi lämpöpumpun ja aurinkokeräinjärjestelmän yhdistelmä on ihanteellinen ratkaisu. Auringonlämpöä keittiöön ja kylpyhuoneeseen Aurinkolämpölaitteistot huolehtivat, että kuumaa vettä riittää keittiössä ja kylpyhuoneessa, ja ne tukevat lämpöpumppujen toimintaa. Näin molemmat järjestelmät toimivat huomattavasti tehokkaammin. sopivat silloin, kun halutaan perinteinen ratkaisu uudenlaisella tekniikalla, joka mahdollistaa parhaan mahdollisen energiantuotannon. Katolle ja seinään asennettavat suurtaso- ja suurtasodesignkeräimet soveltuvat aurinkoenergian hyödyntämiseen myös hankalille katto- ja seinäpinnoille. Lämpöpumppu huolehtii kaikissa tapauksissa ympäristöystävällisestä lämmityksestä. Energiaa jokaisen tarpeisiin Sopii lähes kaikkialle Aurinkokeräimemme sopivat lähes kaikenlaisiin rakenteisiin. Kattoon asennettavat vakiokeräimet 17

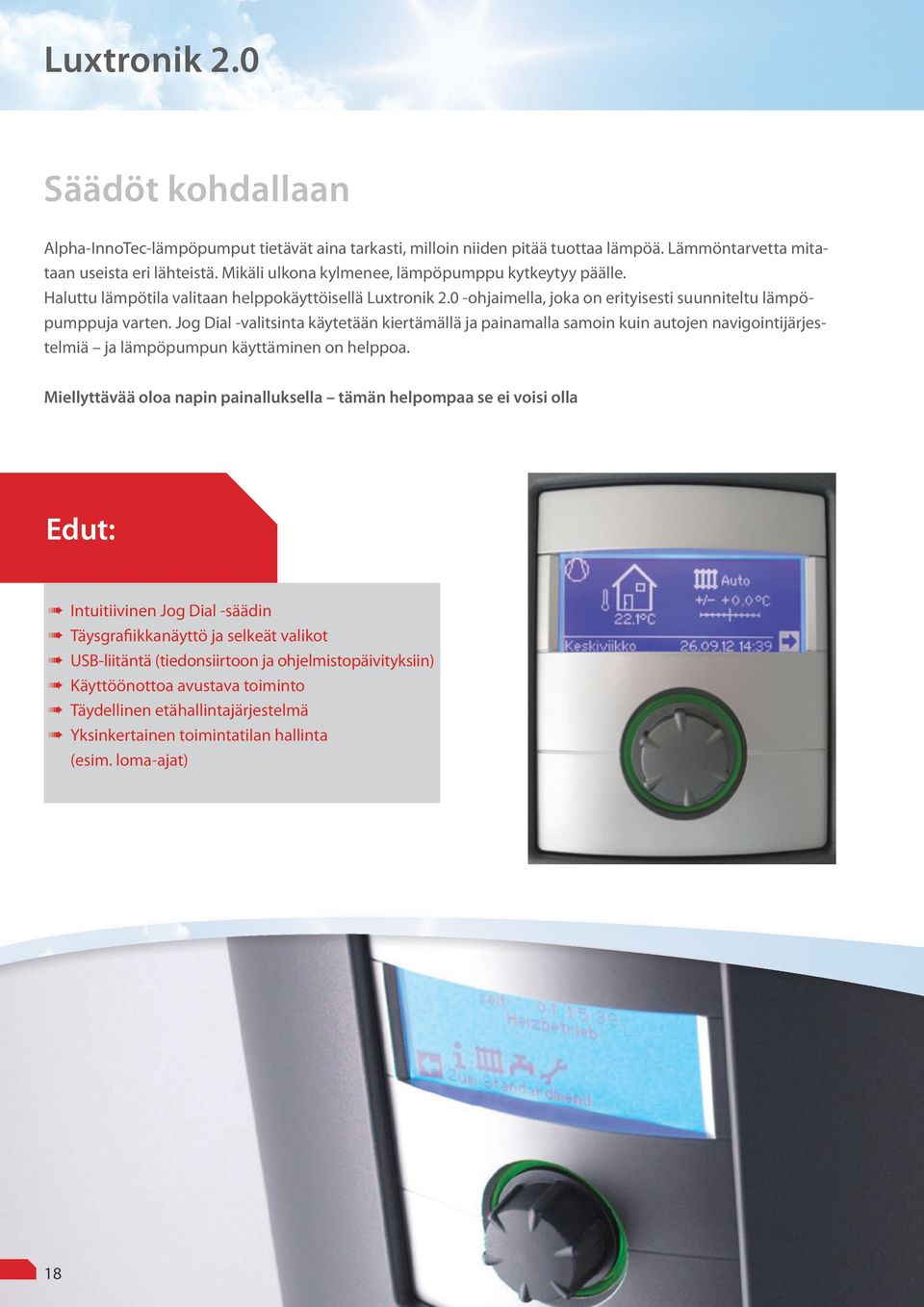

18 Luxtronik 2.0 Säädöt kohdallaan Alpha-InnoTec-lämpöpumput tietävät aina tarkasti, milloin niiden pitää tuottaa lämpöä. Lämmöntarvetta mitataan useista eri lähteistä. Mikäli ulkona kylmenee, lämpöpumppu kytkeytyy päälle. Haluttu lämpötila valitaan helppokäyttöisellä Luxtronik 2.0 -ohjaimella, joka on erityisesti suunniteltu lämpöpumppuja varten. Jog Dial -valitsinta käytetään kiertämällä ja painamalla samoin kuin autojen navigointijärjestelmiä ja lämpöpumpun käyttäminen on helppoa. Miellyttävää oloa napin painalluksella tämän helpompaa se ei voisi olla Intuitiivinen Jog Dial -säädin Täysgrafiikkanäyttö ja selkeät valikot USB-liitäntä (tiedonsiirtoon ja ohjelmistopäivityksiin) Käyttöönottoa avustava toiminto Täydellinen etähallintajärjestelmä Yksinkertainen toimintatilan hallinta (esim. loma-ajat) 18

19 AlphaWeb Aina ja kaikkialla Kaikki hallinnassa Verkkoliitännän avulla lämpöpumppu voidaan liittää kodin verkkoon ja Internetiin. AlphaWeb ja Luxtronik 2.0 -ohjain muodostavat yhdessä helppokäyttöisen, toimivan ja monipuolisen ohjausjärjestelmän. Käytä sieltä, missä olet AlphaWebin kautta lämpöpumppua voi ohjata ja valvoa Internetin kautta mistä tahansa tietokoneen tai älypuhelimen avulla. Tähän ei tarvita mitään kalliita lisälaitteita ja -ohjelmistoja - lämpöpumpun liittäminen Internetiin laajakaistayhteydellä riittää. Lämpöpumpun toimintaa voi ohjata lähiverkon kautta reaaliajassa tai Internetin kautta Häiriöilmoitus tekstiviestillä, sähköpostilla tai faksilla Ongelmatilanteissa ratkaisu nopeutuu ja kustannuksia säästyy Callidus ja Alpha-InnoTec tukenasi Suomessa Alpha-InnoTecin lämpöpumppuja asentavat vain Calliduksen hyväksymät LVI-alan ammattilaiset.alphaweb tuo mukanaan uuden tavan saada ammattilaisen tuki lämpöpumppuusi. Näin varmistutaan pumpun oikeasta toiminnasta ja tarvittaessa AlphaWebin avulla ongelmiin voidaan reagoida nopeasti. AlphaWeb - lämpöpumppu ja Internet yhdessä Faksi Tietokone Mobiililaite Palvelin Lämpöpumppu 19

20 Tietoa Calliduksesta Kokenut ja osaava kumppani Oy Callidus Ab on teknisen tukkukaupan maahantuonti- ja myyntiliike. Callidus perustettiin Ruotsissa 1949 ja toiminta Suomessa alkoi Callidus tarjoaa ratkaisuja lämmitykseen, vedenkäsittelyyn ja saniteettitiloihin aina asiakkaan todellisen tarpeen mukaan. Lämmityksessä erityisalaamme ovat lämpöpumput, aurinko-, öljy- ja kaasulämmitys sekä näistä rakennettavat hybridijärjestelmät. Pääkonttorimme ja varastomme sijaitsevat Helsingin Pihlajamäessä. Liikevaihtomme vuonna 2011 oli yli 10 miljoonaa euroa ja meitä työskentelee noin 30 erilaisissa teknisen myynnin ja markkinoinnin, oston ja logistiikan sekä hallinnon tehtävissä. Yhteistyössä Alpha-InnoTecin kanssa Callidus ratkaisee lämmityksen aina mittatilaustyönä, jotta kodissasi on hyvä olla ja olet oman asumisesi herra. Uskomme pitkäjänteiseen ja vastuulliseen toimintaan. Panostamme palveluun ja asiakkaalle sopivien ratkaisujen löytämiseen. Mitoitamme ammattitaidolla kaikki kohteet, jotta lämmitysjärjestelmä toimii mahdollisimman hyvin ja on pitkäikäinen ratkaisu. Yhteenveto: Yli 40 vuoden kokemus lämmitysratkaisuista Säännöllistä lämpöpumppukoulutusta jälleenmyyjille omalla toimivalla koulutuslaitteistolla Ammattitaitoinen lämpöpumpun mitoitus ja järjestelmäsuunnittelu Aidosti asiakkaan tarpeisiin sitoutunut henkilöstö Vastuunkanto kokonaisratkaisusta Laaja ja osaava jälleenmyyjäverkosto Täydellistä palvelua alusta alkaen palvelemme mielellämme henkilökohtaisesti! 20

21 Tietoa Alpha-InnoTecistä Saksalainen Alpha-InnoTec on Euroopan johtavia lämpöpumppuvalmistajia. Sen tuotteet tunnetaan testatusta erinomaisesta laadustaan, energiatehokkuudestaan ja hiljaisuudestaan. Alpha-InnoTecin innovatiivisuus on vienyt lämpöpumppujen teknistä kehitystä jatkuvasti eteenpäin. Alpha-InnoTecin pääkonttori ja tehdas sijaitsevat Kasendorfissa, Pohjois-Baijerissa. Yrityksen toiminnalla on ISO laatusertifikaatti ja ympäristöjärjestelmällä ISO sertifikaatti. Kaikki tuotteet ovat CE-hyväksyttyjä. Suomessa Alpha-InnoTec-lämpöpumppuja saavat myydä ja asentaa ainoastaan Calliduksen valtuuttamat jälleenmyyjät. Lämpöpumpuille tehdään aina virallinen käyttöönotto, jossa tarkistetaan, että lämpöpumppu on asennettu oikein, kytketty oikein ja säädetty oikein. Alpha-InnoTecillä on noin 380 työntekijää ja oma koulutuskeskus modernin tehtaan ohessa. Tehtaan vuotuinen EU Zertifizierter Wärmepumpeninstallateur kapasiteetti on laitetta. Jokainen laite on modernisti suunniteltu, ylpeydellä valmistettu ja huolella tarkastettu ja koekäytetty, jotta asiakas voi olla siihen sataprosenttisen tyytyväinen. Alpha-InnoTec - lämpöpumppujen tulevaisuus European Certified Heat Pump Installer Zertifikat AT check: Certifikate Nr: AT check: ammattilaista m 2 kokonaisalue Oma koulutuskeskus Sertifioitu toiminta Innovatiivisuuden arvostus Yhteenveto: Tehokaat, hiljaiset ja hyvin viimeistellyt tuotteet European Quality Label for Heat Pumps European Quality Label for Drillers valid in: AT CH DE SE check: valid in: AT CH DE SE check: Außenmaß: 85 x 115 mm Eckenradius des Aufklebers: 6 mm Farben: Q = 80% Blau alles andere = 100% Gelb 0 C 15 M 100 Y 0 S Blau Braun

22 Tekniset tiedot Ilma-vesilämpöpumput, ulkoasennus Ulkoasennus EN standardin mukaiset tehotiedot A2 / W 35 Käyttörajat Laite Lämmitysteho [kw] COP Lämmityspiiri [ C] Lämmönlähde [ C] Mitat [mm] Paino [kg] 1 kompressori 2 kompressoria 1 kompressori 2 kompressoria L x S x K LWD 50A 5,6 3, x 440 x LWD 70A 7,7 3, x 440 x LWD 90A 9,0 3, x 440 x LW 90A/RX 9,4 3, x 848 x LW 140A/RX 13,8 3, x x LW 71A 7,2 3, x 650 x LW 81A 8,4 3, x 650 x LW 101A 9,5 3, x 848 x LW 121A 11,8 3, x 746 x LW 140A 13,8 3, x x LW 180A 9,5 17,2 3,8 3, x x LW 251A 13,2 24,0 3,8 3, x 1258 x LW 310A 16,8 31,0 3,6 3, x 1258 x LW 100H-A 10,0 3, x 848 x LW 180H-A 9,0 17,5 3,4 3, x x Ilma-vesilämpöpumput, sisäasennus Sisäasennus EN standardin mukaiset tehotiedot A2 / W 35 Käyttörajat Laite Lämmitysteho [kw] COP Lämmityspiiri [ C] Lämmönlähde [ C] Mitat [mm] Paino [kg] 1 kompressori 2 kompressoria 1 kompressori 2 kompressoria L x S x K LW 101 9,5 3, x 846 x LW ,8 3, x 746 x LW ,8 3, x x LW 180 9,5 17,2 3,8 3, x x LW ,2 24,0 3,8 3, x 1258 x LW ,8 31,0 3,6 3, x 1258 x LWC 60 6,2 3, x 745 x LWC 80 8,0 3, x 745 x LWC ,4 3, x 745 x LWC ,9 3, x 745 x LW 100H 10,0 3, x 846 x LW 180H 9,0 17,5 3,4 3, x x Oikeus teknisiin muutoksiin ja väripoikkeamiin pidätetään.

23 Tekniset tiedot Lämpöpumppu käyttöveden lämmitykseen Sisäasennus Tehotiedot ilma 15 C / vesi C Käyttörajat Laite Lämmitysteho [kw] COP Lämmityspiiri [ C] Lämmönlähde [ C] Mitat [mm] Käyttövesivaraaja [l] Halkaisija x K BWP 306S 1,52 3, x HT-sisäyksikkö Sisäasennus Varaaja Laite Käyttövesi, nimellistilavuus Lämmitysvaraaja Painehäviö Mitat, L x S x K (sis. varoyksikön) l l mm kg HT 1 (LW 71A - LW 81A) ,44 bar 1000 l/h 720 x 800 x (1 940) 290 HT 2 (LW 101A - LW 180A) ,5 bar 2000 l/h 720 x 800 x (1 940) 290 Paino HTD-sisäyksikkö Sisäasennus Varaaja Laite Käyttövesi, nettotilavuus Lämmityksen puskurivaraaja Painehäviö Mitat, L x S x K Paino l l mm kg HTD (LWD 50A - 90A) ,4 bar 1600 l/h 600 x 834 x Aurinkokeräimet, kattoasennus Kattoasennus Bruttopinta-ala Tehollinen pinta-ala Koko Kotelo Paino Keräimen nestetilavuus Absorptiokyky Kallistuskulma * m2 m2 K x L x P kg l % C250, pysty 2,51 2, x 1147 x 87 alumiini 47 2,9 95 +/ C250, vaaka 2,51 2, x 2187 x 87 alumiini 47 2,9 95 +/ FA 2/4 8,10 7, x 4010 x 130 alumiini 186 7, , 40, 60 FA 2/5 10,10 9, x 5010 x 130 alumiini 232 9, , 40, 60 FA 2/6 12,10 10, x 6000 x 130 alumiini , , 40, 60 * Kallistuskulma valmiilla sarjoilla tasakatolle (maksimi kallistus vaakatasosta 70 ) Aurinkokeräimet, integroitu kattoasennus Integroitu kattoasennus Bruttopinta-ala Tehollinen pinta-ala Koko Kotelo Paino Keräimen nestetilavuus Absorptiokyky Kallistuskulma * m2 m2 K x L x P kg l % C250, pysty 2,51 2, x 1147 x 87 alumiini 47 2,9 95 +/- 1 15, 21 C250, vaaka 2,51 2, x 2187 x 87 alumiini 47 2,9 95 +/- 1 15, 21 FI 2/3 6,10 5, x 3020 x 110 alumiini/puu 152 5, , FI 2/4 8,10 7, x 4010 x 110 alumiini/puu 202 7, , FI 2/5 10,10 9, x 5010 x 110 alumiini/puu 250 9, , FI 2/6 12,10 10, x 6000 x 110 alumiini/puu , , 23-7 * Kallistuskulma valmiilla sarjoilla Oikeus teknisiin muutoksiin ja väripoikkeamiin pidätetään. 23

24 Callidus on Suomen Lämpöpumppuyhdistys (SULPU) ry:n jäsenyritys. Alpha-InnoTec on yksi Euroopan johtavista lämpöpumppujen valmistajista. Lämpöpumpputeollisuudessa Alpha-InnoTecin brändi tunnetaan hyvästä suunnittelusta ja kestävästä Saksassa valmistetusta teknologiasta. Alpha-InnoTec on jäsenenä seuraavissa järjestöissä: - Saksan liittovaltion lämpöpumppuyhdistys - Euroopan lämpöpumppuyhdistys (EHPA) - Sveitsin lämpöpumppujen edistämisjärjestö - Itävallan BWP ja LWGA - Umweltpakt Bayern vuodesta 2006 Alpha-InnoTec on sertifi oitu laatusertifi kaatilla ISO 9001 ja ympäristösertifi kaatilla ISO Lisäksi tuotteilla on CE-merkintä. Alpha-InnoTec tuotteet ovat TUV-testattuja. OLE OMAN ASUMISESI HERRA LÄMMITYS VEDENKÄSITTELY LVI-TUOTTEET CALLIDUS RATKAISEE lämmityksen, vedenkäsittelyn ja jäähdytyksen aina todellisen tarpeesi mukaan mittatilaustyönä. CALLIDUKSEN LÄMPÖPUMPUT ASENTAA JA KÄYNNISTÄÄ aina LVI-alan ammattilaiset ja Calliduksen valtuuttamat jälleenmyyjät. Hiekkakiventie 1, HELSINKI puh fax info@callidus.fi
