1 Siemens Security Products Tuoteluettelo 2014

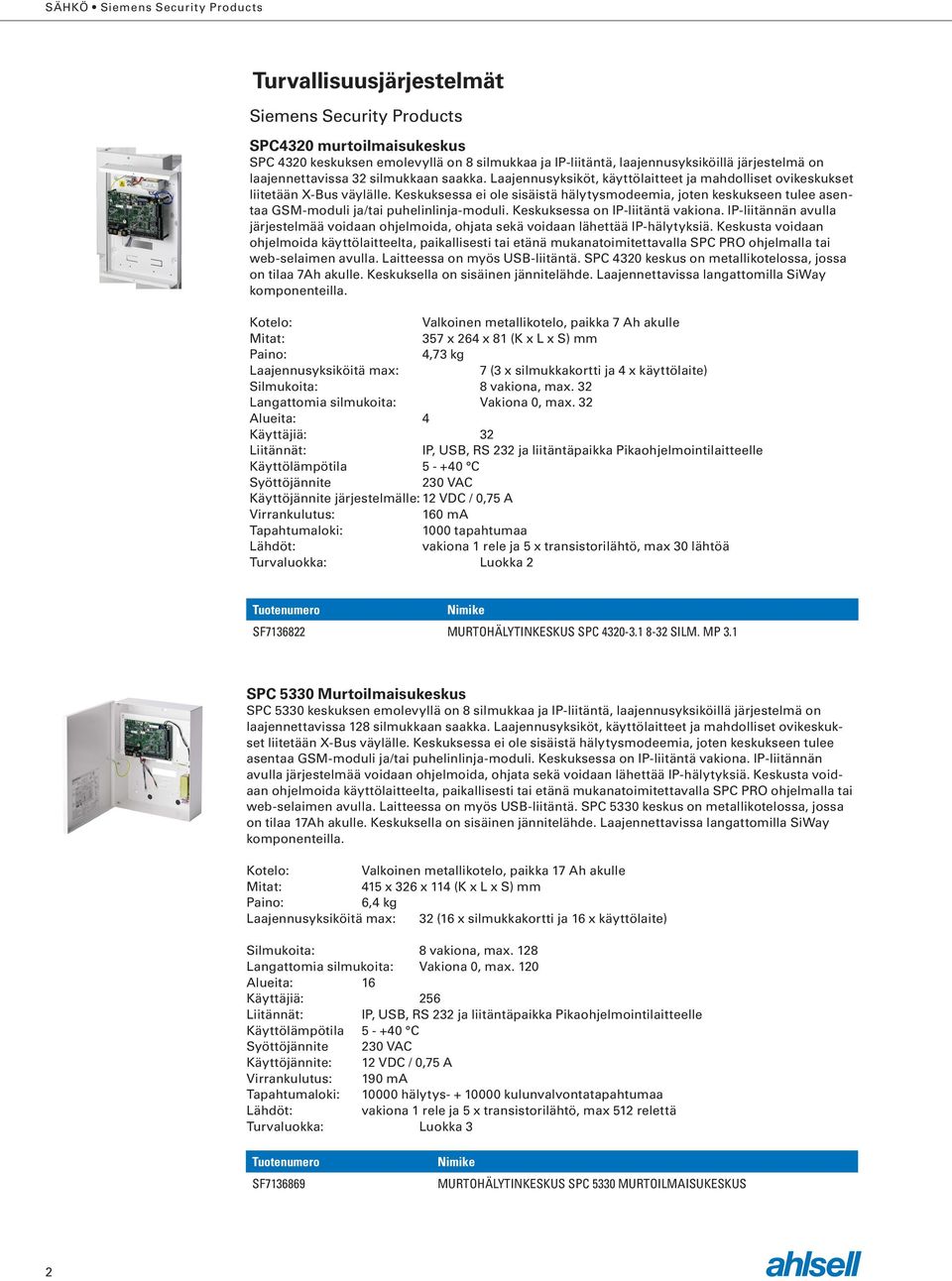

2 SÄHKÖ Siemens Security Products Turvallisuusjärjestelmät Siemens Security Products SPC4320 murtoilmaisukeskus SPC 4320 keskuksen emolevyllä on 8 silmukkaa ja IP-liitäntä, laajennusyksiköillä järjestelmä on laajennettavissa 32 silmukkaan saakka. Laajennusyksiköt, käyttölaitteet ja mahdolliset ovikeskukset liitetään X-Bus väylälle. Keskuksessa ei ole sisäistä hälytysmodeemia, joten keskukseen tulee asentaa GSM-moduli ja/tai puhelinlinja-moduli. Keskuksessa on IP-liitäntä vakiona. IP-liitännän avulla järjestelmää voidaan ohjelmoida, ohjata sekä voidaan lähettää IP-hälytyksiä. Keskusta voidaan ohjelmoida käyttölaitteelta, paikallisesti tai etänä mukanatoimitettavalla SPC PRO ohjelmalla tai web-selaimen avulla. Laitteessa on myös USB-liitäntä. SPC 4320 keskus on metallikotelossa, jossa on tilaa 7Ah akulle. Keskuksella on sisäinen jännitelähde. Laajennettavissa langattomilla SiWay komponenteilla. Valkoinen metallikotelo, paikka 7 Ah akulle 357 x 264 x 81 (K x L x S) mm 4,73 kg Laajennusyksiköitä max: 7 (3 x silmukkakortti ja 4 x käyttölaite) Silmukoita: 8 vakiona, max. 32 Langattomia silmukoita: Vakiona 0, max. 32 Alueita: 4 Käyttäjiä: 32 Liitännät: IP, USB, RS 232 ja liitäntäpaikka Pikaohjelmointilaitteelle Käyttölämpötila C Syöttöjännite 230 VAC Käyttöjännite järjestelmälle: 12 VDC / 0,75 A Virrankulutus: 160 ma Tapahtumaloki: 1000 tapahtumaa vakiona 1 rele ja 5 x transistorilähtö, max 30 lähtöä Turvaluokka: Luokka 2 SF MURTOHÄLYTINKESKUS SPC SILM. MP 3.1 SPC 5330 Murtoilmaisukeskus SPC 5330 keskuksen emolevyllä on 8 silmukkaa ja IP-liitäntä, laajennusyksiköillä järjestelmä on laajennettavissa 128 silmukkaan saakka. Laajennusyksiköt, käyttölaitteet ja mahdolliset ovikeskukset liitetään X-Bus väylälle. Keskuksessa ei ole sisäistä hälytysmodeemia, joten keskukseen tulee asentaa GSM-moduli ja/tai puhelinlinja-moduli. Keskuksessa on IP-liitäntä vakiona. IP-liitännän avulla järjestelmää voidaan ohjelmoida, ohjata sekä voidaan lähettää IP-hälytyksiä. Keskusta voidaan ohjelmoida käyttölaitteelta, paikallisesti tai etänä mukanatoimitettavalla SPC PRO ohjelmalla tai web-selaimen avulla. Laitteessa on myös USB-liitäntä. SPC 5330 keskus on metallikotelossa, jossa on tilaa 17Ah akulle. Keskuksella on sisäinen jännitelähde. Laajennettavissa langattomilla SiWay komponenteilla. Valkoinen metallikotelo, paikka 17 Ah akulle 415 x 326 x 114 (K x L x S) mm 6,4 kg Laajennusyksiköitä max: 32 (16 x silmukkakortti ja 16 x käyttölaite) Silmukoita: 8 vakiona, max. 128 Langattomia silmukoita: Vakiona 0, max. 120 Alueita: 16 Käyttäjiä: 256 Liitännät: IP, USB, RS 232 ja liitäntäpaikka Pikaohjelmointilaitteelle Käyttölämpötila C Syöttöjännite 230 VAC Käyttöjännite: 12 VDC / 0,75 A Virrankulutus: 190 ma Tapahtumaloki: hälytys kulunvalvontatapahtumaa vakiona 1 rele ja 5 x transistorilähtö, max 512 relettä Turvaluokka: Luokka 3 SF MURTOHÄLYTINKESKUS SPC 5330 MURTOILMAISUKESKUS 2

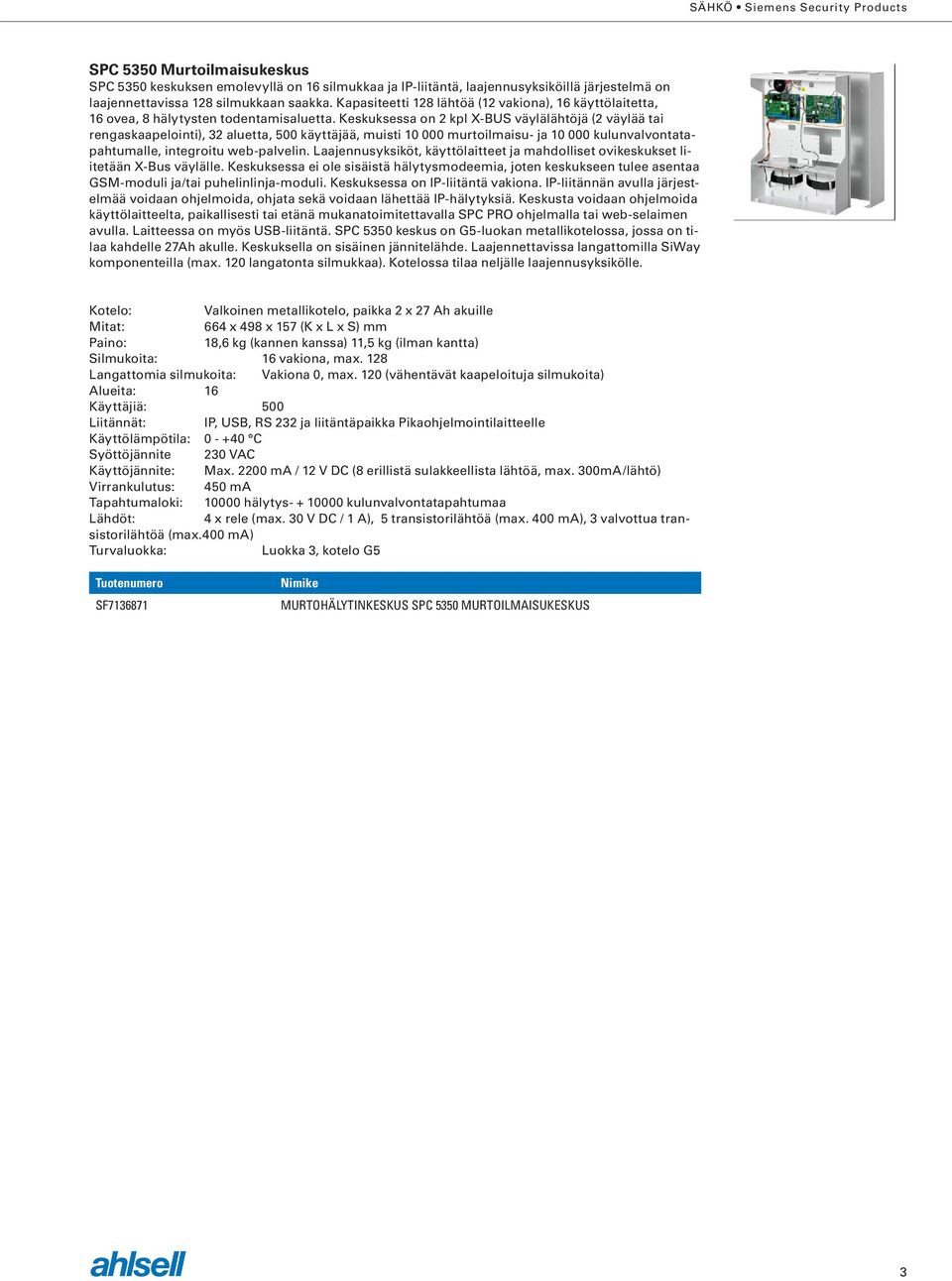

3 SÄHKÖ Siemens Security Products SPC 5350 Murtoilmaisukeskus SPC 5350 keskuksen emolevyllä on 16 silmukkaa ja IP-liitäntä, laajennusyksiköillä järjestelmä on laajennettavissa 128 silmukkaan saakka. Kapasiteetti 128 lähtöä (12 vakiona), 16 käyttölaitetta, 16 ovea, 8 hälytysten todentamisaluetta. Keskuksessa on 2 kpl X-BUS väylälähtöjä (2 väylää tai rengaskaapelointi), 32 aluetta, 500 käyttäjää, muisti murtoilmaisu- ja kulunvalvontatapahtumalle, integroitu web-palvelin. Laajennusyksiköt, käyttölaitteet ja mahdolliset ovikeskukset liitetään X-Bus väylälle. Keskuksessa ei ole sisäistä hälytysmodeemia, joten keskukseen tulee asentaa GSM-moduli ja/tai puhelinlinja-moduli. Keskuksessa on IP-liitäntä vakiona. IP-liitännän avulla järjestelmää voidaan ohjelmoida, ohjata sekä voidaan lähettää IP-hälytyksiä. Keskusta voidaan ohjelmoida käyttölaitteelta, paikallisesti tai etänä mukanatoimitettavalla SPC PRO ohjelmalla tai web-selaimen avulla. Laitteessa on myös USB-liitäntä. SPC 5350 keskus on G5-luokan metallikotelossa, jossa on tilaa kahdelle 27Ah akulle. Keskuksella on sisäinen jännitelähde. Laajennettavissa langattomilla SiWay komponenteilla (max. 120 langatonta silmukkaa). Kotelossa tilaa neljälle laajennusyksikölle. Valkoinen metallikotelo, paikka 2 x 27 Ah akuille 664 x 498 x 157 (K x L x S) mm 18,6 kg (kannen kanssa) 11,5 kg (ilman kantta) Silmukoita: 16 vakiona, max. 128 Langattomia silmukoita: Vakiona 0, max. 120 (vähentävät kaapeloituja silmukoita) Alueita: 16 Käyttäjiä: 500 Liitännät: IP, USB, RS 232 ja liitäntäpaikka Pikaohjelmointilaitteelle Käyttölämpötila: C Syöttöjännite 230 VAC Käyttöjännite: Max ma / 12 V DC (8 erillistä sulakkeellista lähtöä, max. 300mA/lähtö) Virrankulutus: 450 ma Tapahtumaloki: hälytys kulunvalvontatapahtumaa 4 x rele (max. 30 V DC / 1 A), 5 transistorilähtöä (max. 400 ma), 3 valvottua transistorilähtöä (max.400 ma) Turvaluokka: Luokka 3, kotelo G5 SF MURTOHÄLYTINKESKUS SPC 5350 MURTOILMAISUKESKUS 3

4 SÄHKÖ Siemens Security Products SPC 6330 Murtoilmaisukeskus SPC 6330 keskuksen emolevyllä on 8 silmukkaa ja IP-liitäntä, laajennusyksiköillä järjestelmä on laajennettavissa 512 silmukkaan saakka. Kapasiteetti 512 lähtöä (6 vakiona), 32 käyttölaitetta, 64 ovea, 16 hälytysten todentamisaluetta. Keskuksessa on 2 kpl X-BUS väylälähtöjä (2 väylää tai rengaskaapelointi), 60 aluetta, 2500 käyttäjää, muisti murtoilmaisu- ja kulunvalvontatapahtumalle, integroitu web-palvelin. Laajennusyksiköt, käyttölaitteet ja mahdolliset ovikeskukset liitetään X-Bus väylälle. Keskuksessa ei ole sisäistä hälytysmodeemia, joten keskukseen tulee asentaa GSM-moduli ja/tai puhelinlinja-moduli. Keskuksessa on IP-liitäntä vakiona. IP-liitännän avulla järjestelmää voidaan ohjelmoida, ohjata sekä voidaan lähettää IP-hälytyksiä. Keskusta voidaan ohjelmoida käyttölaitteelta, paikallisesti tai etänä mukanatoimitettavalla SPC PRO ohjelmalla tai web-selaimen avulla. Laitteessa on myös USB-liitäntä. SPC 6330 keskus on metallikotelossa, jossa on tilaa 17Ah akulle. Keskuksella on sisäinen jännitelähde. Laajennettavissa langattomilla SiWay komponenteilla (max. 120 langatonta silmukkaa). Valkoinen metallikotelo, paikka 17 Ah akulle 415 x 326 x 114 (K x L x S) mm 7,3 kg Laajennusyksiköitä max: 96 (64 x silmukkakortti ja 32 x käyttölaite) Silmukoita: 8 vakiona, max. 156 Langattomia silmukoita: Vakiona 0, max. 120 Alueita: 32 Käyttäjiä: 2500 Liitännät: IP, USB, RS 232 ja liitäntäpaikka Pikaohjelmointilaitteelle Käyttölämpötila C Syöttöjännite: 230 VAC Käyttöjännite: 12 VDC / 0,75 A Virrankulutus: 190 ma Tapahtumaloki: hälytys kulunvalvontatapahtumaa vakiona 1 rele ja 5 x transistorilähtö, max 512 relettä Turvaluokka: EN / EN / EN , Grade 3 SF MURTOHÄLYTINKESKUS SPC 6330 MURTOILMAISUKESKUS SPC 6350 Murtoilmaisukeskus SPC 6350 keskuksen emolevyllä on 16 silmukkaa ja IP-liitäntä, laajennusyksiköillä järjestelmä on laajennettavissa 512 silmukkaan saakka. Kapasiteetti 512 lähtöä (12 vakiona), 32 käyttölaitetta, 32 ovea, 16 hälytysten todentamisaluetta. Keskuksessa on 2 kpl X-BUS väylälähtöjä (2 väylää tai rengaskaapelointi), 60 aluetta, 2500 käyttäjää, muisti murtoilmaisu- ja kulunvalvontatapahtumalle, integroitu web-palvelin. Laajennusyksiköt, käyttölaitteet ja mahdolliset ovikeskukset liitetään X-Bus väylälle. Keskuksessa ei ole sisäistä hälytysmodeemia, joten keskukseen tulee asentaa GSM-moduli ja/tai puhelinlinja-moduli. Keskuksessa on IP-liitäntä vakiona. IP-liitännän avulla järjestelmää voidaan ohjelmoida, ohjata sekä voidaan lähettää IP-hälytyksiä. Keskusta voidaan ohjelmoida käyttölaitteelta, paikallisesti tai etänä mukanatoimitettavalla SPC PRO ohjelmalla tai web-selaimen avulla. Laitteessa on myös USB-liitäntä. SPC 6350 keskus on G5-luokan metallikotelossa, jossa on tilaa kahdelle 27Ah akulle. Keskuksella on sisäinen jännitelähde. Laajennettavissa langattomilla SiWay komponenteilla (max. 120 langatonta silmukkaa). Kotelossa tilaa neljälle laajennusyksikölle. Valkoinen metallikotelo, paikka 2 x 27 Ah akuille 664 x 498 x 157 (K x L x S) mm 18,6 kg (kannen kanssa) 11,5 kg (ilman kantta) Silmukoita: 16 vakiona, max. 512 Langattomia silmukoita: Vakiona 0, max. 120 (vähentävät kaapeloituja silmukoita) Alueita: 60 Käyttäjiä: 2500 Liitännät: IP, USB, RS 232 ja liitäntäpaikka Pikaohjelmointilaitteelle Käyttölämpötila C Syöttöjännite 230 VAC Käyttöjännite: Max ma / 12 V DC (8 erillistä sulakkeellista lähtöä, max. 300mA/lähtö) Virrankulutus: 415 ma Tapahtumaloki: hälytys kulunvalvontatapahtumaa 4 x rele (max. 30 V DC / 1 A), 5 transistorilähtöä (max. 400 ma), 3 valvottua transistorilähtöä (max.400 ma) Turvaluokka: Luokka 3, kotelo G5 SF MURTOHÄLYTINKESKUS SPC 6350 MURTOILMAISUKESKUS 4

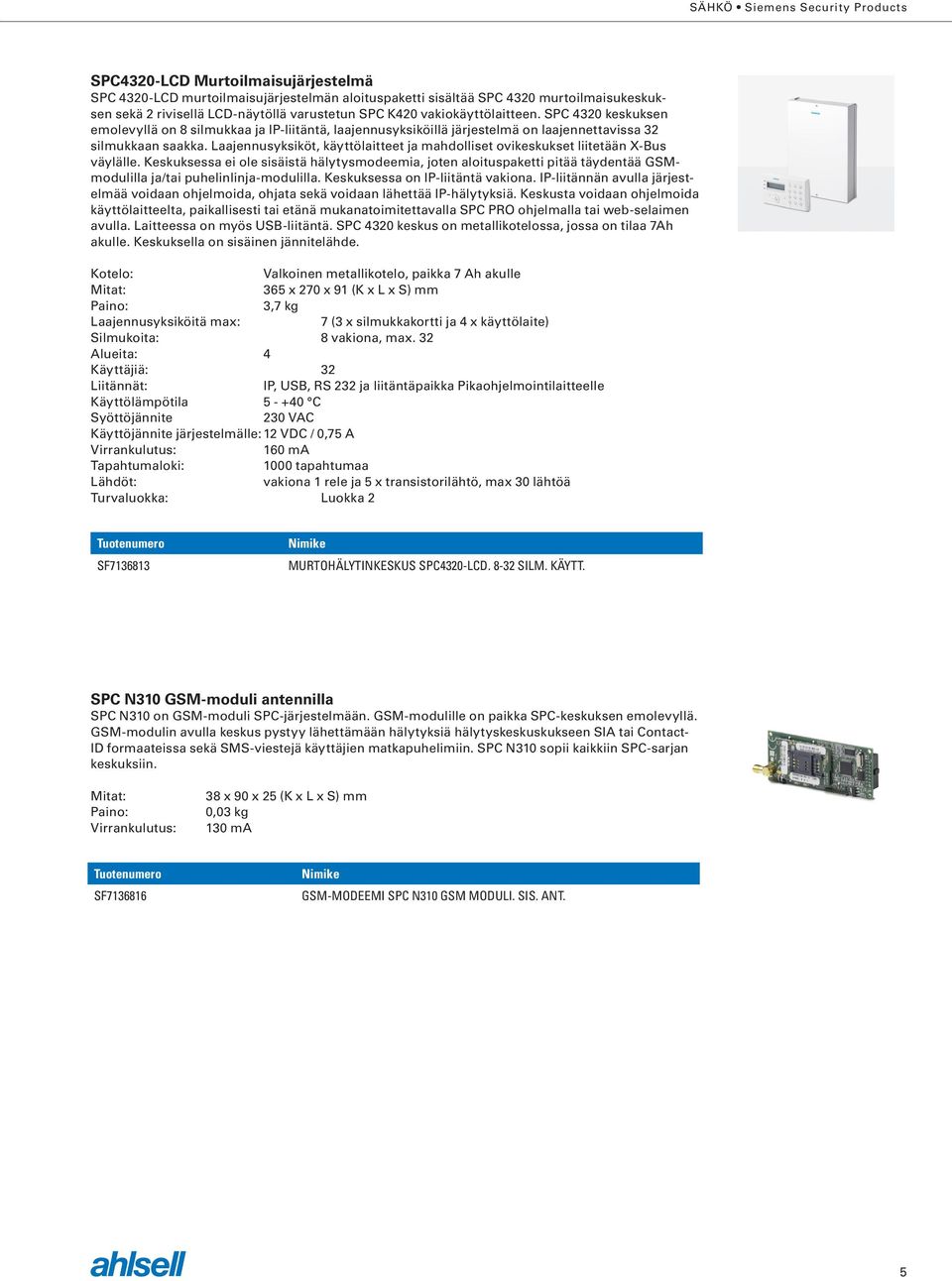

5 SÄHKÖ Siemens Security Products SPC4320-LCD Murtoilmaisujärjestelmä SPC 4320-LCD murtoilmaisujärjestelmän aloituspaketti sisältää SPC 4320 murtoilmaisukeskuksen sekä 2 rivisellä LCD-näytöllä varustetun SPC K420 vakiokäyttölaitteen. SPC 4320 keskuksen emolevyllä on 8 silmukkaa ja IP-liitäntä, laajennusyksiköillä järjestelmä on laajennettavissa 32 silmukkaan saakka. Laajennusyksiköt, käyttölaitteet ja mahdolliset ovikeskukset liitetään X-Bus väylälle. Keskuksessa ei ole sisäistä hälytysmodeemia, joten aloituspaketti pitää täydentää GSMmodulilla ja/tai puhelinlinja-modulilla. Keskuksessa on IP-liitäntä vakiona. IP-liitännän avulla järjestelmää voidaan ohjelmoida, ohjata sekä voidaan lähettää IP-hälytyksiä. Keskusta voidaan ohjelmoida käyttölaitteelta, paikallisesti tai etänä mukanatoimitettavalla SPC PRO ohjelmalla tai web-selaimen avulla. Laitteessa on myös USB-liitäntä. SPC 4320 keskus on metallikotelossa, jossa on tilaa 7Ah akulle. Keskuksella on sisäinen jännitelähde. Valkoinen metallikotelo, paikka 7 Ah akulle 365 x 270 x 91 (K x L x S) mm 3,7 kg Laajennusyksiköitä max: 7 (3 x silmukkakortti ja 4 x käyttölaite) Silmukoita: 8 vakiona, max. 32 Alueita: 4 Käyttäjiä: 32 Liitännät: IP, USB, RS 232 ja liitäntäpaikka Pikaohjelmointilaitteelle Käyttölämpötila C Syöttöjännite 230 VAC Käyttöjännite järjestelmälle: 12 VDC / 0,75 A Virrankulutus: 160 ma Tapahtumaloki: 1000 tapahtumaa vakiona 1 rele ja 5 x transistorilähtö, max 30 lähtöä Turvaluokka: Luokka 2 SF MURTOHÄLYTINKESKUS SPC4320-LCD SILM. KÄYTT. SPC N310 GSM-moduli antennilla SPC N310 on GSM-moduli SPC-järjestelmään. GSM-modulille on paikka SPC-keskuksen emolevyllä. GSM-modulin avulla keskus pystyy lähettämään hälytyksiä hälytyskeskuskukseen SIA tai Contact- ID formaateissa sekä SMS-viestejä käyttäjien matkapuhelimiin. SPC N310 sopii kaikkiin SPC-sarjan keskuksiin. Virrankulutus: 38 x 90 x 25 (K x L x S) mm 0,03 kg 130 ma SF GSM-MODEEMI SPC N310 GSM MODULI. SIS. ANT. 5

6 SÄHKÖ Siemens Security Products SPC LCD käyttölaite SPC K420 on 2 x 16 merkin LCD-näytöllä varustettu käyttölaite SPC-järjestelmään. Näytössä tyylikäs sininen taustavalaistus. Sisäänrakenettu summeri ja 3 merkki-lediä. Käyttölaite kytketään X-Bus väylälle ja se on tarkoitettu ainoastaan sisäkäyttöön. SPC K420 sopii kaikkiin SPC-sarjan keskuksiin. SPC K421 sisältää EM-lukutekniikan etälukijan. Käyttölämpötila: C 85 x 148 x 33 (K x L x S) mm 0,2 kg Virrankulutus: 130 ma Sabotaasisuojaus: Kansikytkin ja kotelon pohjan sabotaasikytkin SF SF KÄYTTÖLAITE SPC K420 LCD KÄYTTÖLAITE KÄYTTÖLAITE SPC K421 LCD KÄY. ETÄLUKIJALLA SPC W112 langaton vastaanotin vakiokäyttölaitteeseen SPC W112 on SPC-järjestelmän langaton SiWay-vastaanotin ja se asennetaan vakiokäyttölaitteiden SPC K420/421 sisälle. Langattoman vastaanottimen avulla SPC-järjestelmään voidaan liittään langattomia ilmaisimia ja kaukosäätimiä. Langattomia vastaanottimia on olemassa myös keskukseen asennettavaa mallia SPC W110 sekä X-Bus väylälle liitettävää mallia SPC W130. SPC W112 sopii kaikkiin SPC-sarjan keskuksiin. Käyttölämpötila: C 22 x 50 x 20 (K x L x S) mm 0,05 kg Virrankulutus: 0,10 ma SF MURTOHÄLYTINTARVIKE SPC W112 SIWAY -LANGATON VAST. SPC K623 monialue/comfort käyttölaite SPC K623 monialue/comfort käyttölaite tekee yksi- tai monialueisen järjestelmän käytöstä entistäkin käyttäjäystävällisempää. 4 ohjelmoitavaa pikapainiketta ja suurikokoinen navigointinäppäin mahdol listavat yleisimpien toimintojen nopean käyttämisen. Järjestelmän tilatiedot ja seuraavat toimen - piteet näkyvät suurella LCD-näytöllä. Lepotilassa näyttöön saadaan näkymään asiakkaan logo sekä - halutut paniikki ja pikanäppäinten toiminnot. Integroitu EM-lukutekniikan etälukija mahdollistaa alueiden nopean päälle- ja poiskytkennän joko pelkällä kulkutunnisteella tai kulkutunnisteen ja PINkoodin yhdistelmällä. Sisäänrakennettu kaiutin ja mikrofoni tukevat audio-ominaisuuksia,esimerkiksi hälytysten todentaminen ja ääniopasteiset ohjeet käyttäjälle. Käyttölaite kytketään X-Bus väylälle ja se on tarkoitettu ainoastaan sisäkäyttöön. SPC K623 sopii kaikkiin SPC-sarjan keskuksiin. K623 käyt tölaitteelle on saatavissa uppoasennuskotelo SPC Y620. Käyttölaitteen toiminnallisuutta voidaan - lisätä SPCE110 avainkytkimellä ja SPCE120 indikointiyksiköllä. Käyttölämpötila: C 185 x 112 x 28 (K x L x S) mm 0,38 kg Virrankulutus: 110 ma min, 230 ma, max Sabotaasisuojaus: Kansikytkin ja kotelon pohjan sabotaasikytkin LCD-näyttö: 128 x 64 pikseliä (~ 6 x 20 merkkiä) SF KÄYTTÖLAITE SPC K623 KÄYTTÖLAITE 6

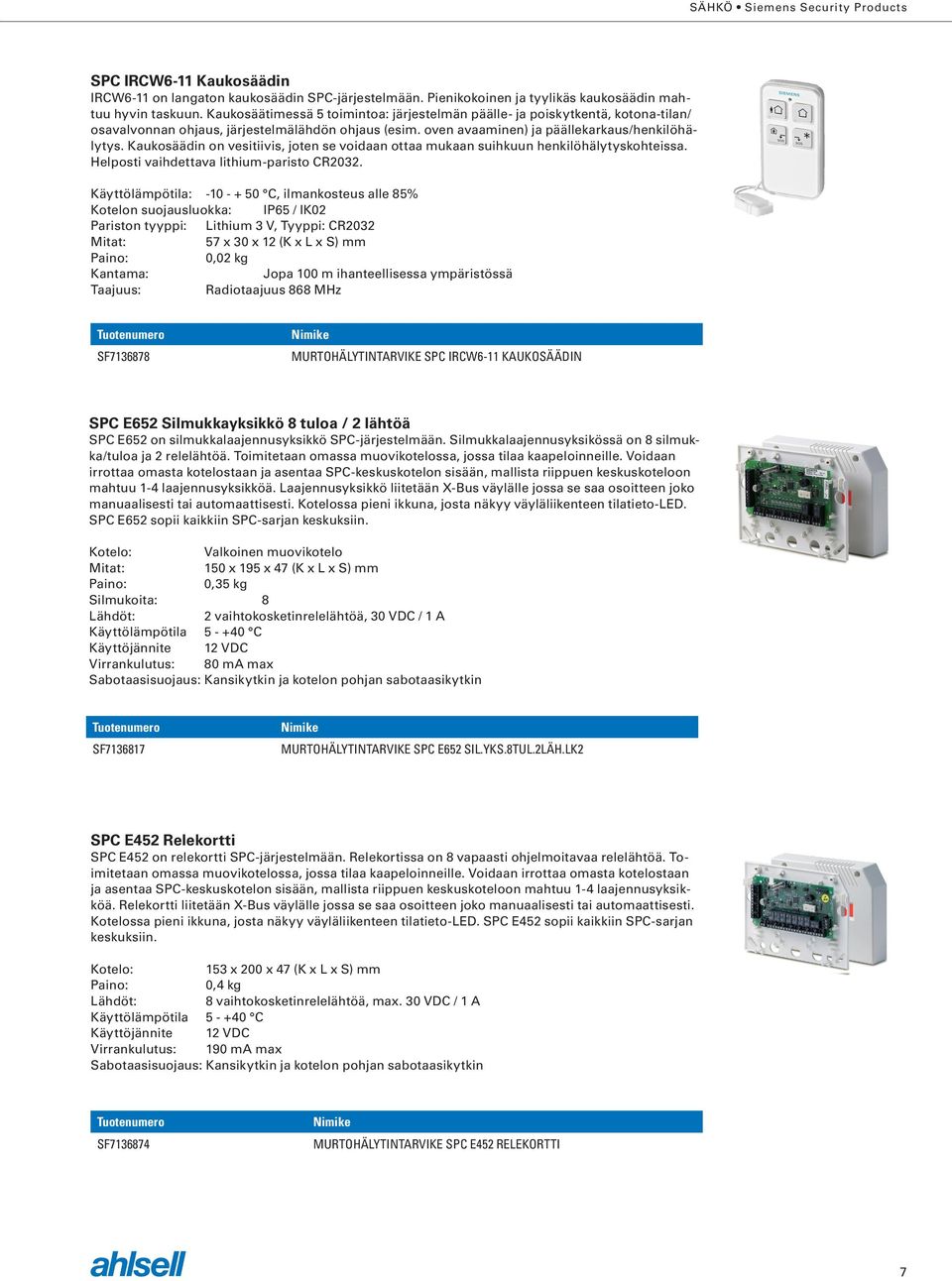

7 SÄHKÖ Siemens Security Products SPC IRCW6-11 Kaukosäädin IRCW6-11 on langaton kaukosäädin SPC-järjestelmään. Pienikokoinen ja tyylikäs kaukosäädin mahtuu hyvin taskuun. Kaukosäätimessä 5 toimintoa: järjestelmän päälle- ja poiskytkentä, kotona-tilan/ osavalvonnan ohjaus, järjestelmälähdön ohjaus (esim. oven avaaminen) ja päällekarkaus/henkilöhälytys. Kaukosäädin on vesitiivis, joten se voidaan ottaa mukaan suihkuun henkilöhälytyskohteissa. Helposti vaihdettava lithium-paristo CR2032. Käyttölämpötila: C, ilmankosteus alle 85% Kotelon suojausluokka: IP65 / IK02 Pariston tyyppi: Lithium 3 V, Tyyppi: CR x 30 x 12 (K x L x S) mm 0,02 kg Kantama: Jopa 100 m ihanteellisessa ympäristössä Taajuus: Radiotaajuus 868 MHz SF MURTOHÄLYTINTARVIKE SPC IRCW6-11 KAUKOSÄÄDIN SPC E652 Silmukkayksikkö 8 tuloa / 2 lähtöä SPC E652 on silmukkalaajennusyksikkö SPC-järjestelmään. Silmukkalaajennusyksikössä on 8 silmukka/tuloa ja 2 relelähtöä. Toimitetaan omassa muovikotelossa, jossa tilaa kaapeloinneille. Voidaan irrottaa omasta kotelostaan ja asentaa SPC-keskuskotelon sisään, mallista riippuen keskuskoteloon mahtuu 1-4 laajennusyksikköä. Laajennusyksikkö liitetään X-Bus väylälle jossa se saa osoitteen joko manuaalisesti tai automaattisesti. Kotelossa pieni ikkuna, josta näkyy väyläliikenteen tilatieto-led. SPC E652 sopii kaikkiin SPC-sarjan keskuksiin. Valkoinen muovikotelo 150 x 195 x 47 (K x L x S) mm 0,35 kg Silmukoita: 8 2 vaihtokosketinrelelähtöä, 30 VDC / 1 A Käyttölämpötila C Käyttöjännite 12 VDC Virrankulutus: 80 ma max Sabotaasisuojaus: Kansikytkin ja kotelon pohjan sabotaasikytkin SF MURTOHÄLYTINTARVIKE SPC E652 SIL.YKS.8TUL.2LÄH.LK2 SPC E452 Relekortti SPC E452 on relekortti SPC-järjestelmään. Relekortissa on 8 vapaasti ohjelmoitavaa relelähtöä. Toimitetaan omassa muovikotelossa, jossa tilaa kaapeloinneille. Voidaan irrottaa omasta kotelostaan ja asentaa SPC-keskuskotelon sisään, mallista riippuen keskuskoteloon mahtuu 1-4 laajennusyksikköä. Relekortti liitetään X-Bus väylälle jossa se saa osoitteen joko manuaalisesti tai automaattisesti. Kotelossa pieni ikkuna, josta näkyy väyläliikenteen tilatieto-led. SPC E452 sopii kaikkiin SPC-sarjan keskuksiin. 153 x 200 x 47 (K x L x S) mm 0,4 kg 8 vaihtokosketinrelelähtöä, max. 30 VDC / 1 A Käyttölämpötila C Käyttöjännite 12 VDC Virrankulutus: 190 ma max Sabotaasisuojaus: Kansikytkin ja kotelon pohjan sabotaasikytkin SF MURTOHÄLYTINTARVIKE SPC E452 RELEKORTTI 7

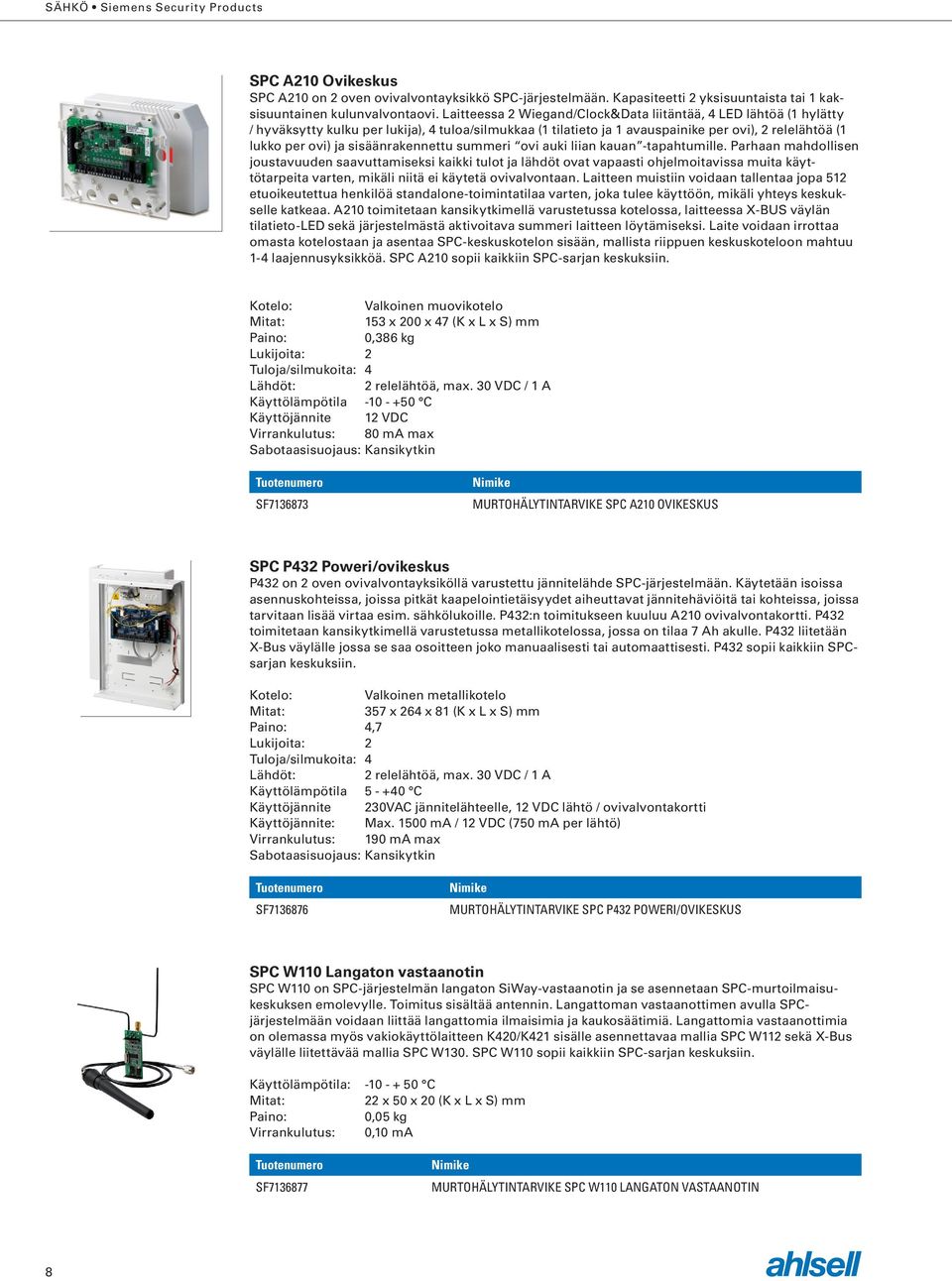

8 SÄHKÖ Siemens Security Products SPC A210 Ovikeskus SPC A210 on 2 oven ovivalvontayksikkö SPC-järjestelmään. Kapasiteetti 2 yksisuuntaista tai 1 kaksisuuntainen kulunvalvontaovi. Laitteessa 2 Wiegand/Clock&Data liitäntää, 4 LED lähtöä (1 hylätty / hyväksytty kulku per lukija), 4 tuloa/silmukkaa (1 tilatieto ja 1 avauspainike per ovi), 2 relelähtöä (1 lukko per ovi) ja sisäänrakennettu summeri ovi auki liian kauan -tapahtumille. Parhaan mahdollisen joustavuuden saavuttamiseksi kaikki tulot ja lähdöt ovat vapaasti ohjelmoitavissa muita käyttötarpeita varten, mikäli niitä ei käytetä ovivalvontaan. Laitteen muistiin voidaan tallentaa jopa 512 etuoikeutettua henkilöä standalone-toimintatilaa varten, joka tulee käyttöön, mikäli yhteys keskukselle katkeaa. A210 toimitetaan kansikytkimellä varustetussa kotelossa, laitteessa X-BUS väylän tilatieto-led sekä järjestelmästä aktivoitava summeri laitteen löytämiseksi. Laite voidaan irrottaa omasta kotelostaan ja asentaa SPC-keskuskotelon sisään, mallista riippuen keskuskoteloon mahtuu 1-4 laajennusyksikköä. SPC A210 sopii kaikkiin SPC-sarjan keskuksiin. Valkoinen muovikotelo 153 x 200 x 47 (K x L x S) mm 0,386 kg Lukijoita: 2 Tuloja/silmukoita: 4 2 relelähtöä, max. 30 VDC / 1 A Käyttölämpötila C Käyttöjännite 12 VDC Virrankulutus: 80 ma max Sabotaasisuojaus: Kansikytkin SF MURTOHÄLYTINTARVIKE SPC A210 OVIKESKUS SPC P432 Poweri/ovikeskus P432 on 2 oven ovivalvontayksiköllä varustettu jännitelähde SPC-järjestelmään. Käytetään isoissa asennuskohteissa, joissa pitkät kaapelointietäisyydet aiheuttavat jännitehäviöitä tai kohteissa, joissa tarvitaan lisää virtaa esim. sähkölukoille. P432:n toimitukseen kuuluu A210 ovivalvontakortti. P432 toimitetaan kansikytkimellä varustetussa metallikotelossa, jossa on tilaa 7 Ah akulle. P432 liitetään X-Bus väylälle jossa se saa osoitteen joko manuaalisesti tai automaattisesti. P432 sopii kaikkiin SPCsarjan keskuksiin. Valkoinen metallikotelo 357 x 264 x 81 (K x L x S) mm 4,7 Lukijoita: 2 Tuloja/silmukoita: 4 2 relelähtöä, max. 30 VDC / 1 A Käyttölämpötila C Käyttöjännite 230VAC jännitelähteelle, 12 VDC lähtö / ovivalvontakortti Käyttöjännite: Max ma / 12 VDC (750 ma per lähtö) Virrankulutus: 190 ma max Sabotaasisuojaus: Kansikytkin SF MURTOHÄLYTINTARVIKE SPC P432 POWERI/OVIKESKUS SPC W110 Langaton vastaanotin SPC W110 on SPC-järjestelmän langaton SiWay-vastaanotin ja se asennetaan SPC-murtoilmaisukeskuksen emolevylle. Toimitus sisältää antennin. Langattoman vastaanottimen avulla SPCjärjestelmään voidaan liittää langattomia ilmaisimia ja kaukosäätimiä. Langattomia vastaanottimia on olemassa myös vakiokäyttölaitteen K420/K421 sisälle asennettavaa mallia SPC W112 sekä X-Bus väylälle liitettävää mallia SPC W130. SPC W110 sopii kaikkiin SPC-sarjan keskuksiin. Käyttölämpötila: C 22 x 50 x 20 (K x L x S) mm 0,05 kg Virrankulutus: 0,10 ma SF MURTOHÄLYTINTARVIKE SPC W110 LANGATON VASTAANOTIN 8

9 SÄHKÖ Siemens Security Products IR120C Liikeilmaisin IR120C on ollut vuosien ajan markkinoiden myydyin liikeilmaisin. IR120C on Swisstec IR-liikeilmaisin peilitekniikalla ja 12 m laajakulma valvonta-alueella. Kahden erillisen tunnistustekniikan ansiosta ilmaisin soveltuu vaativiin asennuskohteisiin. Lemmikkieläinimmuniteetti 20 kg asti. Ilmaisin voidaan asentaa seinään tai kattoon ilman lisätarvikkeita. Yksinkertainen asennus: kytkennät tehdään runkoosaan, minkä jälkeen elektroniikan sisältämä kansiosa napsautetaan paikoilleen. ABS-muovia Valkoinen Käyttölämpötila: C IP-luokka: IP4 Käyttöjännite: 8-16 VDC Virrankulutus: lepotilassa 6 ma, max 16 ma 115 x 50 x 41 (K x L x S) mm 0,090 kg Valvonta-alue: 12 m laajakulma Lemmikkieläinimmuniteetti: 20 kg Hälytys NC / 30 VDC, 100 ma, kansikytkin NC / 30 VDC, 50 ma Hyväksyntäluokitus: Luokka 2 SF LIIKEILMAISIN IR-ILMAISIN. VALVONTA-ALUE 12M Magic-PDM-l12 liikeilmaisin 12m Magic-PDM-I12 on nykyaikainen ja tyylikäs 12 m laajakulmaisella valvonta-alueella varustettu liikeilmaisin kaikkiin kuviteltaviin asennuskohteisiin. Edelleenkehitetyn Visatec-algoritmin ja patentoidun MAGIC-peilin ansiosta ilmaismessa yhdistyy luotettava tunnistus ja korkein mahdollinen immuniteetti virheellisille hälytyksille. Ilmaisimen tuotekehityksen toisena päämääränä oli tehdä asennusja käyttöönottoajaltaan markkinoiden helpoin ja nopein ilmaisin. Tavoitteen saavuttamiseksi ilmaisimessa on ainutlaatuinen EOL-konsepti, jossa SPC-järjestelmän vastukset on tehdasasennettuina, lisäksi ilmaisimessa on automaattinen kävelytestitila. Magic-PDM-I12T on varustettu reaaliaikaisella antimasking/peittämisentunnistusominaisuudella. ABS-muovia Valkoinen Käyttölämpötila: C, ilmankosteus alle 85% Kotelon suojausluokka: IP41 / IK02 Käyttöjännite: 9-16 VDC Virrankulutus: lepotilassa 2.5 ma, max 4.7 ma 128 x 57 x 32 (K x L x S) mm 0,095 kg Valvonta-alue: 2 m laajakulma Lemmikkieläinimmuniteetti: Lemmikkiklipsu lisävarusttena Hälytys NC 30 VDC / 100 ma EOL-vastusarvot Tehdasasetuksena: RI = 4.7 kω ±5%, 250 mw, REoL = 4.7 kω ±5%, 250 mw Hyväksyntäluokitus: EN Luokka 2 SF SF LIIKEILMAISIN PDM-I12 LIIKEILMAISIN 12M LIIKEILMAISIN PDM-I12T LIIKEILMAISIN AM 12M 9

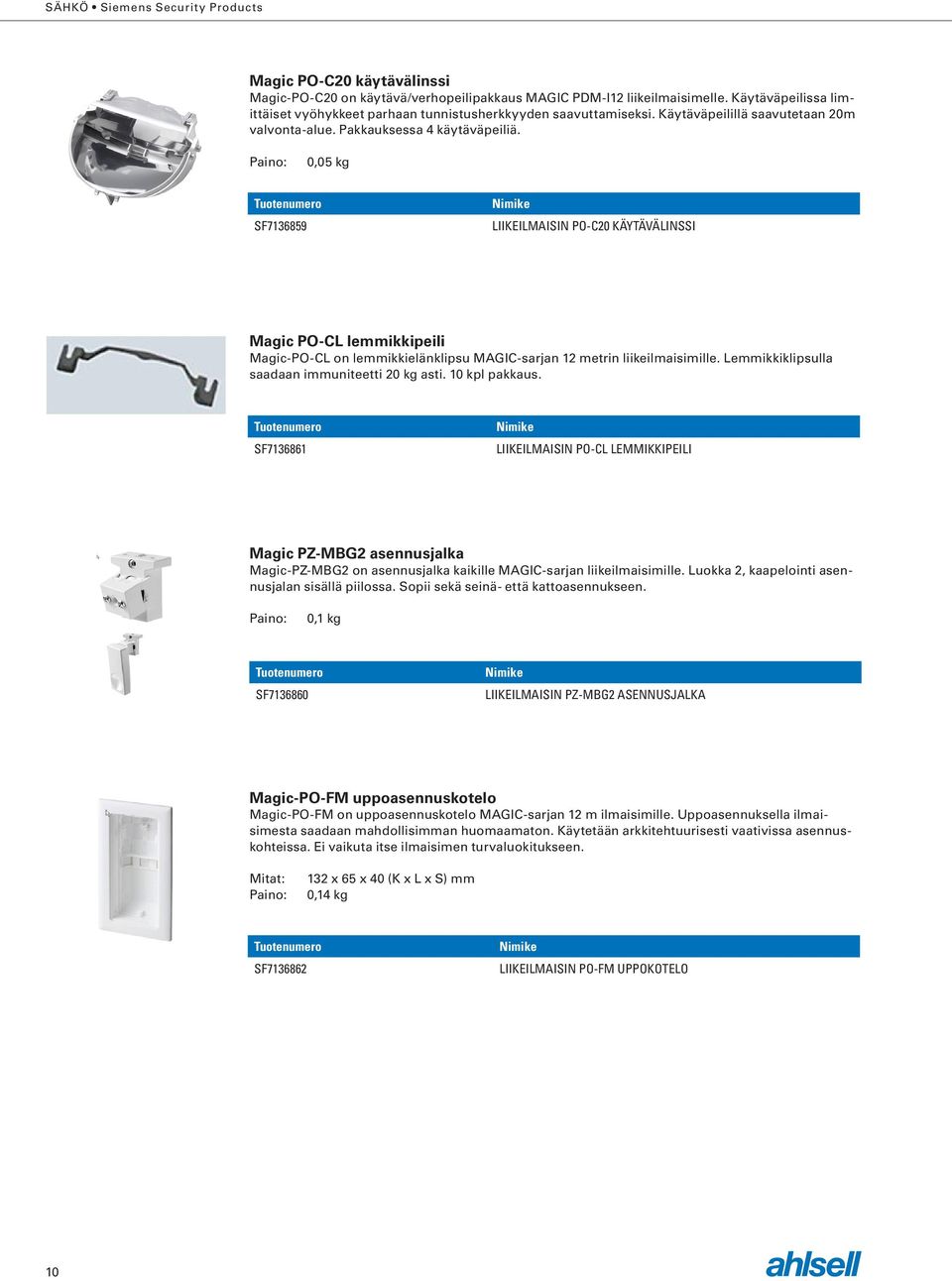

10 SÄHKÖ Siemens Security Products Magic PO-C20 käytävälinssi Magic-PO-C20 on käytävä/verhopeilipakkaus MAGIC PDM-I12 liikeilmaisimelle. Käytäväpeilissa limittäiset vyöhykkeet parhaan tunnistusherkkyyden saavuttamiseksi. Käytäväpeilillä saavutetaan 20m valvonta-alue. Pakkauksessa 4 käytäväpeiliä. 0,05 kg SF LIIKEILMAISIN PO-C20 KÄYTÄVÄLINSSI Magic PO-CL lemmikkipeili Magic-PO-CL on lemmikkielänklipsu MAGIC-sarjan 12 metrin liikeilmaisimille. Lemmikkiklipsulla saadaan immuniteetti 20 kg asti. 10 kpl pakkaus. SF LIIKEILMAISIN PO-CL LEMMIKKIPEILI Magic PZ-MBG2 asennusjalka Magic-PZ-MBG2 on asennusjalka kaikille MAGIC-sarjan liikeilmaisimille. Luokka 2, kaapelointi asennusjalan sisällä piilossa. Sopii sekä seinä- että kattoasennukseen. 0,1 kg SF LIIKEILMAISIN PZ-MBG2 ASENNUSJALKA Magic-PO-FM uppoasennuskotelo Magic-PO-FM on uppoasennuskotelo MAGIC-sarjan 12 m ilmaisimille. Uppoasennuksella ilmaisimesta saadaan mahdollisimman huomaamaton. Käytetään arkkitehtuurisesti vaativissa asennuskohteissa. Ei vaikuta itse ilmaisimen turvaluokitukseen. 132 x 65 x 40 (K x L x S) mm 0,14 kg SF LIIKEILMAISIN PO-FM UPPOKOTELO 10

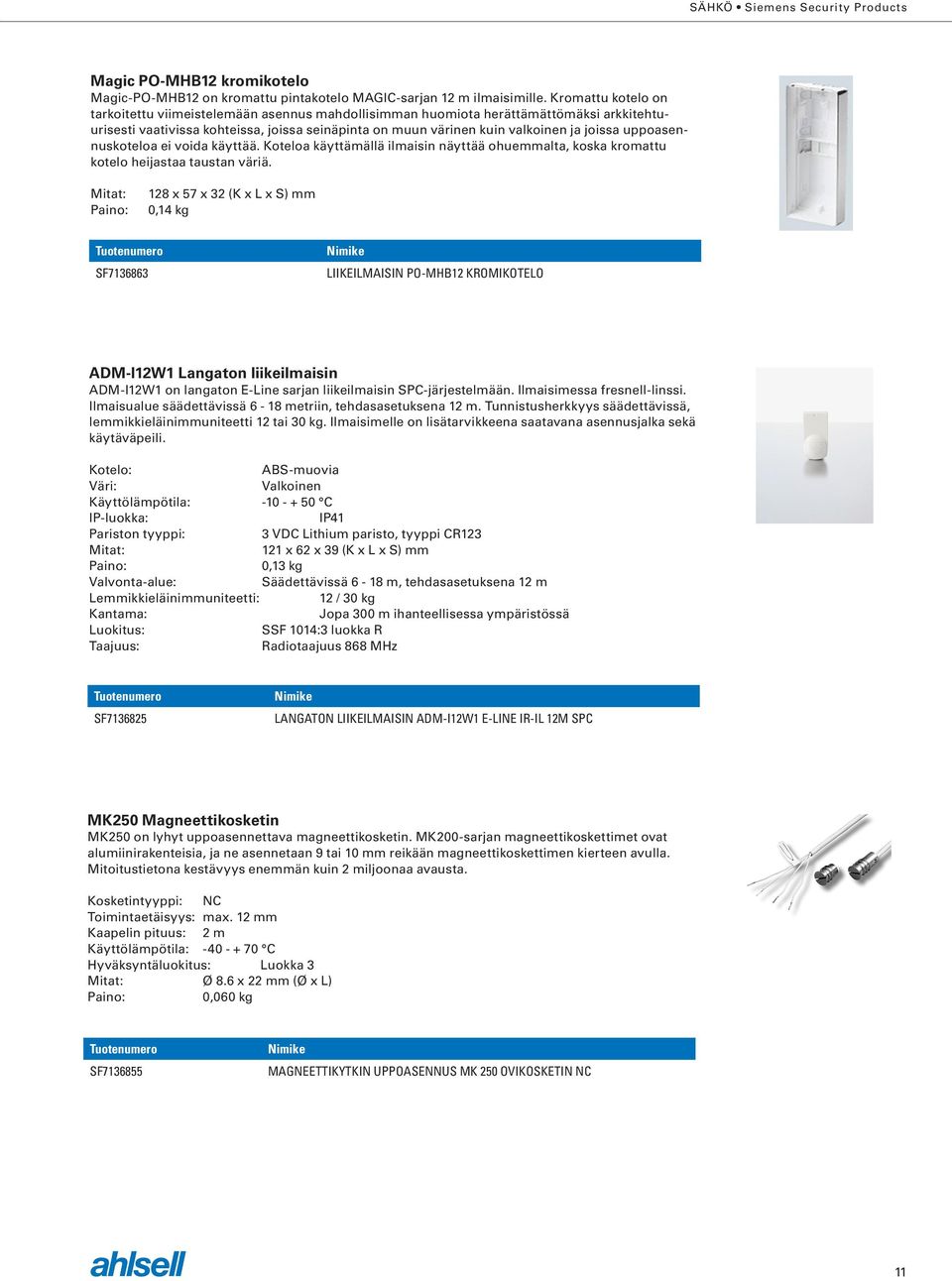

11 SÄHKÖ Siemens Security Products Magic PO-MHB12 kromikotelo Magic-PO-MHB12 on kromattu pintakotelo MAGIC-sarjan 12 m ilmaisimille. Kromattu kotelo on tarkoitettu viimeistelemään asennus mahdollisimman huomiota herättämättömäksi arkkitehtuurisesti vaativissa kohteissa, joissa seinäpinta on muun värinen kuin valkoinen ja joissa uppoasennuskoteloa ei voida käyttää. Koteloa käyttämällä ilmaisin näyttää ohuemmalta, koska kromattu kotelo heijastaa taustan väriä. 128 x 57 x 32 (K x L x S) mm 0,14 kg SF LIIKEILMAISIN PO-MHB12 KROMIKOTELO ADM-l12W1 Langaton liikeilmaisin ADM-I12W1 on langaton E-Line sarjan liikeilmaisin SPC-järjestelmään. Ilmaisimessa fresnell-linssi. Ilmaisualue säädettävissä 6-18 metriin, tehdasasetuksena 12 m. Tunnistusherkkyys säädettävissä, lemmikkieläinimmuniteetti 12 tai 30 kg. Ilmaisimelle on lisätarvikkeena saatavana asennusjalka sekä käytäväpeili. ABS-muovia Valkoinen Käyttölämpötila: C IP-luokka: IP41 Pariston tyyppi: 3 VDC Lithium paristo, tyyppi CR x 62 x 39 (K x L x S) mm 0,13 kg Valvonta-alue: Säädettävissä 6-18 m, tehdasasetuksena 12 m Lemmikkieläinimmuniteetti: 12 / 30 kg Kantama: Jopa 300 m ihanteellisessa ympäristössä Luokitus: SSF 1014:3 luokka R Taajuus: Radiotaajuus 868 MHz SF LANGATON LIIKEILMAISIN ADM-I12W1 E-LINE IR-IL 12M SPC MK250 Magneettikosketin MK250 on lyhyt uppoasennettava magneettikosketin. MK200-sarjan magneettikoskettimet ovat alumiinirakenteisia, ja ne asennetaan 9 tai 10 mm reikään magneettikoskettimen kierteen avulla. Mitoitustietona kestävyys enemmän kuin 2 miljoonaa avausta. Kosketintyyppi: NC Toimintaetäisyys: max. 12 mm Kaapelin pituus: 2 m Käyttölämpötila: C Hyväksyntäluokitus: Luokka 3 Ø 8.6 x 22 mm (Ø x L) 0,060 kg SF MAGNEETTIKYTKIN UPPOASENNUS MK 250 OVIKOSKETIN NC 11

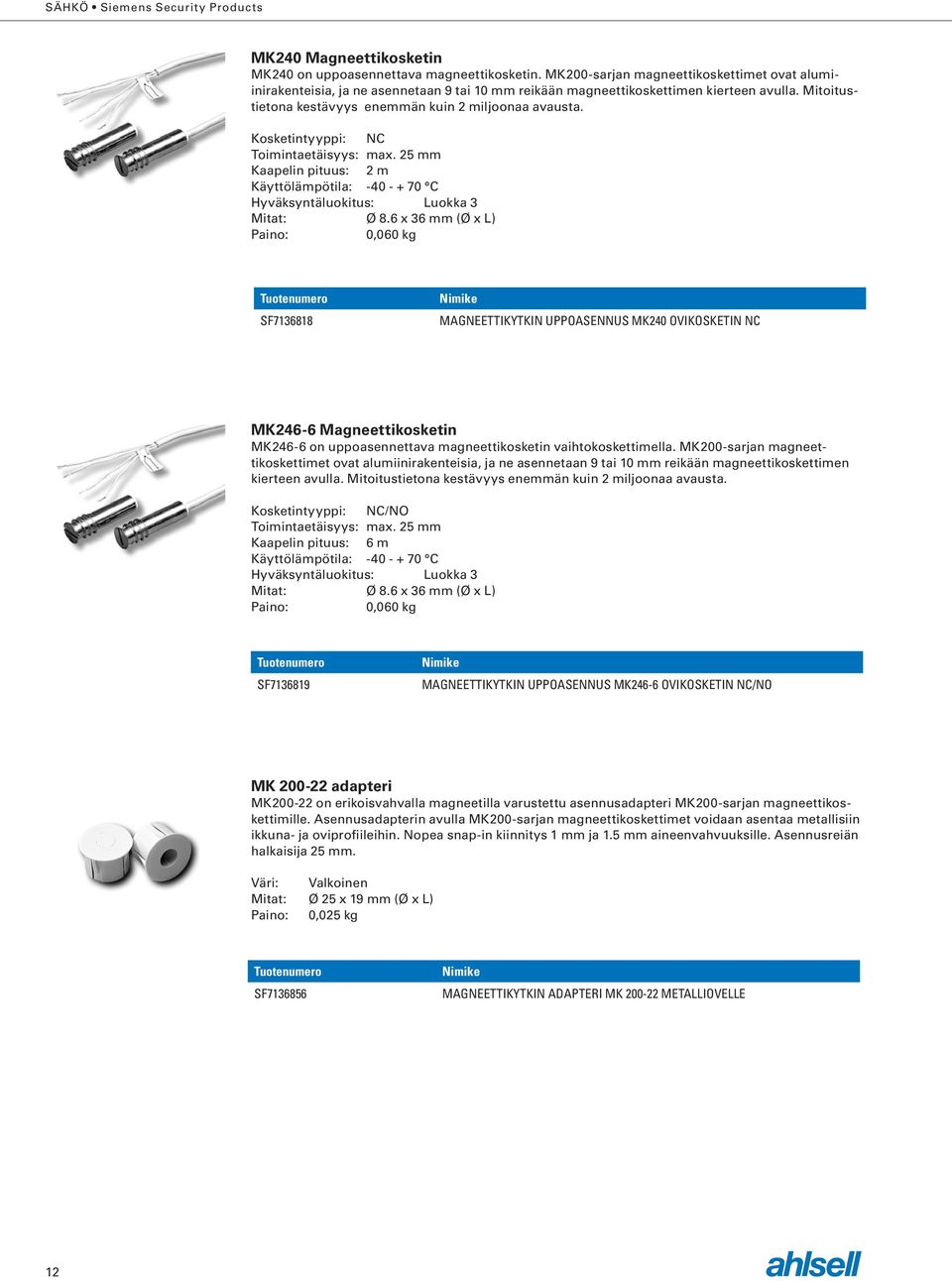

12 SÄHKÖ Siemens Security Products MK240 Magneettikosketin MK240 on uppoasennettava magneettikosketin. MK200-sarjan magneettikoskettimet ovat alumiinirakenteisia, ja ne asennetaan 9 tai 10 mm reikään magneettikoskettimen kierteen avulla. Mitoitustietona kestävyys enemmän kuin 2 miljoonaa avausta. Kosketintyyppi: NC Toimintaetäisyys: max. 25 mm Kaapelin pituus: 2 m Käyttölämpötila: C Hyväksyntäluokitus: Luokka 3 Ø 8.6 x 36 mm (Ø x L) 0,060 kg SF MAGNEETTIKYTKIN UPPOASENNUS MK240 OVIKOSKETIN NC MK246-6 Magneettikosketin MK246-6 on uppoasennettava magneettikosketin vaihtokoskettimella. MK200-sarjan magneettikoskettimet ovat alumiinirakenteisia, ja ne asennetaan 9 tai 10 mm reikään magneettikoskettimen kierteen avulla. Mitoitustietona kestävyys enemmän kuin 2 miljoonaa avausta. Kosketintyyppi: NC/NO Toimintaetäisyys: max. 25 mm Kaapelin pituus: 6 m Käyttölämpötila: C Hyväksyntäluokitus: Luokka 3 Ø 8.6 x 36 mm (Ø x L) 0,060 kg SF MAGNEETTIKYTKIN UPPOASENNUS MK246-6 OVIKOSKETIN NC/NO MK adapteri MK on erikoisvahvalla magneetilla varustettu asennusadapteri MK200-sarjan magneettikoskettimille. Asennusadapterin avulla MK200-sarjan magneettikoskettimet voidaan asentaa metallisiin ikkuna- ja oviprofiileihin. Nopea snap-in kiinnitys 1 mm ja 1.5 mm aineenvahvuuksille. Asennusreiän halkaisija 25 mm. Valkoinen Ø 25 x 19 mm (Ø x L) 0,025 kg SF MAGNEETTIKYTKIN ADAPTERI MK METALLIOVELLE 12

13 SÄHKÖ Siemens Security Products MK440 Magneettiskosketin MK440 on pinta-asennettava magneettikosketin. MK400-sarjan magneettikoskettimissa on ruuviliittimet. Mitoitustietona kestävyys enemmän kuin 2 miljoonaa avausta. Kosketintyyppi: NC Toimintaetäisyys: max. 20 mm Käyttölämpötila: C Hyväksyntäluokitus: Luokka x 15 x 15 mm (K x L x S) 0,040 kg SF MAGNEETTIKYTKIN PINTA-ASENNUS MK440 OVIKOSKETIN NC MK445 Magneettikosketin MK445 on pinta-asennettava magneettikosketin vaihtokoskettimella. MK400-sarjan magneettikoskettimissa on ruuviliittimet. Mitoitustietona kestävyys enemmän kuin 2 miljoonaa avausta. Kosketintyyppi: NC/NO Toimintaetäisyys: max. 20 mm Käyttölämpötila: C Hyväksyntäluokitus: Luokka x 15 x 15 mm (K x L x S) 0,040 kg SF MAGNEETTIKYTKIN PINTA-ASENNUS MK445 OVIKOSKETIN NC/NO IMKW6-10 Langaton ovikosketin IMKW6-10 on langaton ovikosketin SPC-järjestelmään. Alhainen virrankulutus mahdollistaa pitkän paristonkeston. Ilmaisimeen on mahdollista liittää ylimääräinen kaapeloitava tunnistin. Erilliset hälytystiedot hälytyksestä, kansikytkimestä, tilatiedosta ja pariston alhaisesta jännitteestä (30 pv käyttöaikaa). Käyttölämpötila: C, ilmankosteus alle 85% IP-luokka: IP41 Pariston tyyppi: 3.6 V Lithium paristo, tyyppi 1/2 AA 35 x 87 x 25 (K x L x S) mm 0,40 kg Kantama: Jopa 300 m ihanteellisessa ympäristössä Taajuus: Radiotaajuus 868 MHz SF MAGNEETTIKYTKIN PINTA-ASENNUS IMKW6-10 LANGATON OVIKOSKETIN ES400 Tärinäilmaisin ES 400 on piezoelektroninen tärinäilmaisin. ES400 voidaan asentaa ikkunan karmeihin, oviin, seinään, kattoon tai lattiaan. Käytetään aikaiseen murtoilmaisuun, esimerkiksi tunnistamaan oven murtamista tai ovikoskettimen sabotointia. Ilmaisimessa on säädettävä herkkyys. Valvonta-alue: Säde: Betoni 4m, teräs 3 m, puu 2 m Kotelointiluokka: IP31 Käyttölämpötila: C Valkoinen Käyttöjännite: 8-15 VDC Virrankulutus: 7 ma 92 x 31 x 23 (K x L x S) mm 0,045 kg SF TÄRINÄILMAISIN ES400 TÄRINÄILMAISIN 13

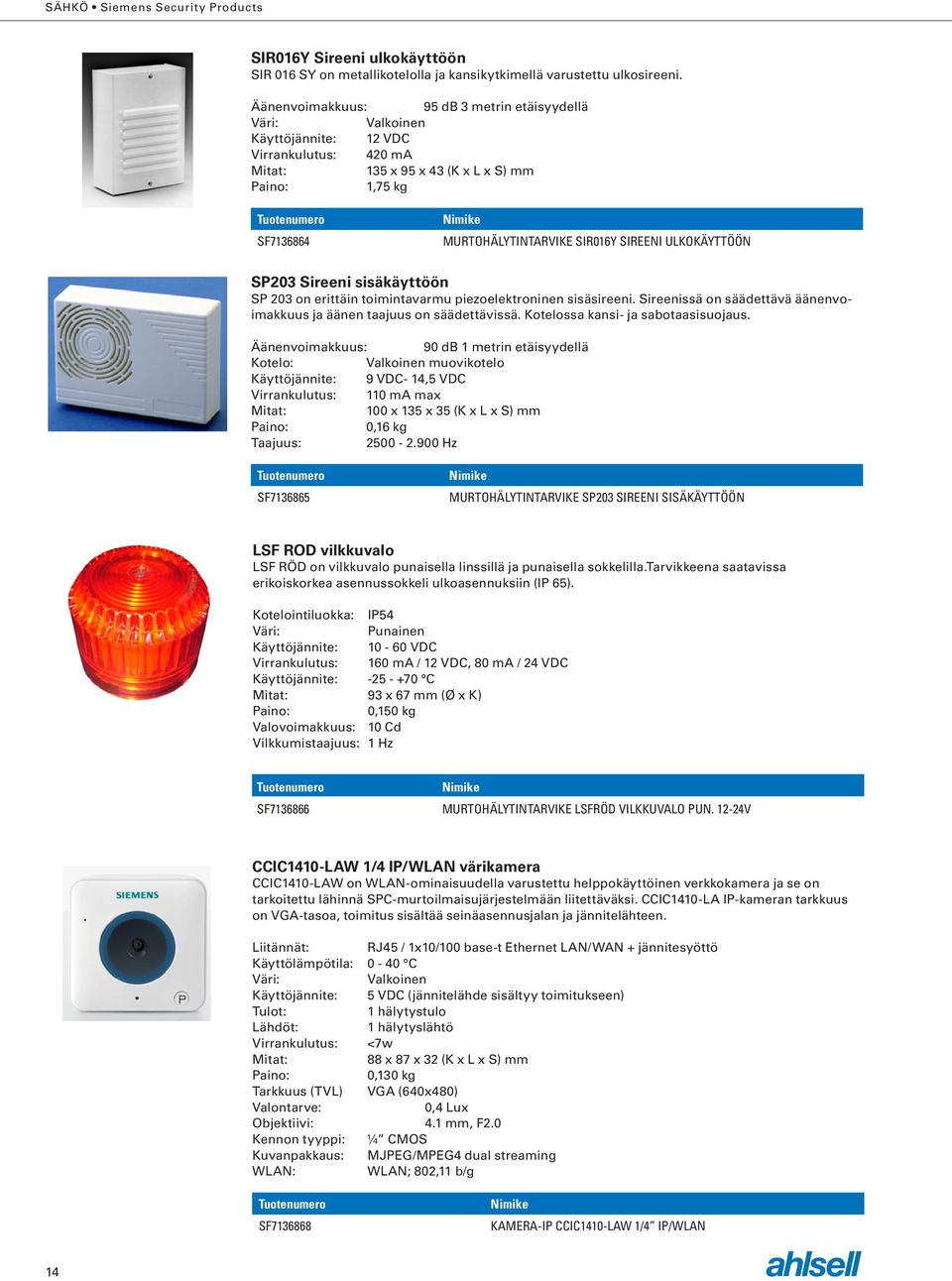

14 SÄHKÖ Siemens Security Products SIR016Y Sireeni ulkokäyttöön SIR 016 SY on metallikotelolla ja kansikytkimellä varustettu ulkosireeni. Äänenvoimakkuus: 95 db 3 metrin etäisyydellä Valkoinen Käyttöjännite: 12 VDC Virrankulutus: 420 ma 135 x 95 x 43 (K x L x S) mm 1,75 kg SF MURTOHÄLYTINTARVIKE SIR016Y SIREENI ULKOKÄYTTÖÖN SP203 Sireeni sisäkäyttöön SP 203 on erittäin toimintavarmu piezoelektroninen sisäsireeni. Sireenissä on säädettävä äänenvoimakkuus ja äänen taajuus on säädettävissä. Kotelossa kansi- ja sabotaasisuojaus. Äänenvoimakkuus: 90 db 1 metrin etäisyydellä Valkoinen muovikotelo Käyttöjännite: 9 VDC- 14,5 VDC Virrankulutus: 110 ma max 100 x 135 x 35 (K x L x S) mm 0,16 kg Taajuus: Hz SF MURTOHÄLYTINTARVIKE SP203 SIREENI SISÄKÄYTTÖÖN LSF ROD vilkkuvalo LSF RÖD on vilkkuvalo punaisella linssillä ja punaisella sokkelilla.tarvikkeena saatavissa erikoiskorkea asennussokkeli ulkoasennuksiin (IP 65). Kotelointiluokka: IP54 Punainen Käyttöjännite: VDC Virrankulutus: 160 ma / 12 VDC, 80 ma / 24 VDC Käyttöjännite: C 93 x 67 mm (Ø x K) 0,150 kg Valovoimakkuus: 10 Cd Vilkkumistaajuus: 1 Hz SF MURTOHÄLYTINTARVIKE LSFRÖD VILKKUVALO PUN V CCIC1410-LAW 1/4 IP/WLAN värikamera CCIC1410-LAW on WLAN-ominaisuudella varustettu helppokäyttöinen verkkokamera ja se on tarkoitettu lähinnä SPC-murtoilmaisujärjestelmään liitettäväksi. CCIC1410-LA IP-kameran tarkkuus on VGA-tasoa, toimitus sisältää seinäasennusjalan ja jännitelähteen. Liitännät: RJ45 / 1x10/100 base-t Ethernet LAN/WAN + jännitesyöttö Käyttölämpötila: 0-40 C Valkoinen Käyttöjännite: 5 VDC (jännitelähde sisältyy toimitukseen) Tulot: 1 hälytystulo 1 hälytyslähtö Virrankulutus: <7w 88 x 87 x 32 (K x L x S) mm 0,130 kg Tarkkuus (TVL) VGA (640x480) Valontarve: 0,4 Lux Objektiivi: 4.1 mm, F2.0 Kennon tyyppi: ¼ CMOS Kuvanpakkaus: MJPEG/MPEG4 dual streaming WLAN: WLAN; 802,11 b/g SF KAMERA-IP CCIC1410-LAW 1/4 IP/WLAN 14

15 SÄHKÖ Siemens Security Products Bewator Simplebus2 Audiopaketti 1 painike + vastauskoje SB-i-Kit on valmis ovipuhelinpaketti, jossa 1 painikkeen ovipuhelin uppoasennussarjalla sekä vastauskoje (SB2608). Toimitus sisältää myös modulikehyksen, peitelevyn ja jännitelähteen. Ovipuhelinjärjestelmä tarvitsee vain 2 johdinta ovipuhelimen ja vastauskojeen välille. Lisävarusteena saatavana sääsuoja sekä pinta-asennuskotelo sääsuojalla (SB3116/1), koko 1 moduli. Alumiinikehys, etulevy lexanmuovia, napit kromattua alumiinia. Musta, taustavalaistus valkoinen tai sininen. Vastauskoje: Valkoinen IP-luokka: IP54 Käyttölämpötila C Käyttöjännite: 33 VDC 125 x 125 x 15,5 (K x L x S) mm Upotusmitat: 118 x 118 x 45 mm (K x L x S) mm SF OVIPUHELINPAKETTI OVIPUHELIN+VASTAUSKOJE (1M) Bewator Simplebus2 Audiopaketti Valmis uppoasennettava audiopaketti, ilman mixeriä. Toimitukseen sisältyy jännitelähde. Lisäksi tarvitaan vain tarvittava määrä Style SB2608 tai Easycom vastauskojeita. Lisätarvikkeina on saatavana sääsuoja. Pinta-asennusta varten tarvitaan sääsuojalla varustettu pinta-asennuskotelo. Alumiinikehys, etulevy lexanmuovia, napit kromattu alumiinia. Musta, taustavalaistus valkoinen tai sininen. IP-luokka: IP54 Käyttölämpötila: C Käyttöjännite: 33 VDC Koko SF OVIPUHELIN OVIPUHELIN. 2 PAINIKETTA (1M) 125 Koko x 125 x 15,5 mm SF OVIPUHELIN OVIPUHELIN. 8 PAINIKETTA (2M) 215 x 125 x 15,5 mm SF OVIPUHELIN OVIPUHELIN. 14 PAINIKETTA (3M) 305 x 125 x 15,5 mm SF OVIPUHELIN OVIPUHELIN. 20 PAINIKETTA (4M) 395 x 125 x 15,5 mm Bewator Simplebus2 Videopaketti Valmis uppoasennettava videopaketti. Toimitukseen sisältyy kamera, mikseri ja jännitelähde. Lisäksi tarvitaan vain tarvittava määrä näytöllä varustettuja vastauskojeita Smart SB6302 tai vaihtoehtoisesti ilman näyttöä olevia Style SB2638 tai Easycom SB6228 vastauskojeita. Lisätarvikkeina on saatavana sääsuoja. Pinta-asennusta varten tarvitaan sääsuojalla varustettu pinta-asennuskotelo. Alumiinikehys, etulevy lexanmuovia, napit kromattua alumiinia. Musta, taustavalaistus valkoinen tai sininen. IP-luokka: IP54 Käyttölämpötila: C Käyttöjännite: 33 VDC Kamera: 1/4 värikamera LED valaistuksella Koko SF OVIPUHELINPAKETTI VIDEO-OVIPUHELIN 2 PAINIK.(1M) 125 x 125 x 15,5 mm SF OVIPUHELINPAKETTI VIDEO-OVIPUHELIN 8 PAINIK.(2M) 215 x 125 x 15,5 mm SF OVIPUHELINPAKETTI VIDEO-OVIPUHELIN. 14 PAIN (3M) 305 x 125 x 15,5 mm SF OVIPUHELINPAKETTI VIDEO-OVIPUHELIN. 20 PAIN (4M) 395 x 125 x 15,5 mm 15

16 SÄHKÖ Siemens Security Products Ovipuhelimen sääsuojat Eloksoidusta alumiinista valmistetut sadesuojat uppoasennukseen. Useita eri kokoja. Koko SF SÄÄSUOJAKOTELO OVIPUHELIMEN SÄÄSUOJA 1M 136 x 135 x 60 mm SF SÄÄSUOJAKOTELO OVIPUHELIMEN SÄÄSUOJA 2M 226 x 135 x 60 mm SF SÄÄSUOJAKOTELO OVIPUHELIMEN SÄÄSUOJA 3M 316 x 135 x 60 mm SF SÄÄSUOJAKOTELO OVIPUHELIMEN SÄÄSUOJA 4M/L 405 x 135 x 60 mm SF SÄÄSUOJAKOTELO OVIPUHELIMEN SÄÄSUOJA 6M 316 x 261 x 60 mm SF SÄÄSUOJAKOTELO OVIPUHELIMEN SÄÄSUOJA 9M 316 x 387 x 60 mm Ovipuhelimen pintakotelot Eloksoidusta alumiinista valmistetut, sääsuojalla varustetut pinta-asennuskotelot. Useita eri kokoja. Koko SF OVIPUHELINTARVIKE OVIPUHELIMEN PINTAKOTELO 1M 136 x 135 x 91 mm SF OVIPUHELINTARVIKE OVIPUHELIMEN PINTAKOTELO 2M 226 x 135 x 91 mm SF OVIPUHELINTARVIKE OVIPUHELIMEN PINTAKOTELO 3M 316 x 135 x 91 mm SF OVIPUHELINTARVIKE OVIPUHELIMEN PINTAKOTELO 4M/L 405 x 135 x 91 mm SF OVIPUHELINTARVIKE OVIPUHELIMEN PINTAKOTELO 4M 226 x 221 x 91 mm SF OVIPUHELINTARVIKE OVIPUHELIMEN PINTAKOTELO 6M 316 x 261 x 91 mm SF OVIPUHELINTARVIKE OVIPUHELIMEN PINTAKOTELO 9M 316 x 387 x 91 mm Bewator Simplebus2 lisäoven kytkentäyksikkö SB1224A SB1224A on kytkentäyksikkö jota käytetään, kun samaan Simplebus2-järjestelmään halutaan liittää useampi ovipuhelin. Kahdella tulolla ja yhdellä lähdöllä varustettu SB1224A pystyy hoitamaan kahden ovipuhelimen liitännän samaan järjestelmään. SB1224A vaatii 12 VAC tai 20 VDC jännitesyötön joka voidaan ottaa joko ovipuhelimen muuntajalta tai erillisestä jännitelähteestä. Materiaali: Asennuspaikka: Käyttöjännite: Muovi Sisätiloihin 12 VAC tai 20V DC 85 x 60 x 35 (K x L x S) mm SF KYTKIN AUDIO TAI A/V KYTKIN 16

17 SÄHKÖ Siemens Security Products Bewator Simplebus2 vastauskojeet Bewator Simplebus2 -järjestelmässä mikserillä varustettuihin järjestelmin voidaan liittää sekä näytöllä varustettuja että ilman näyttöä olevia vastauspuhelimia. Ilman mikseriä oleviin audiojärjestelmiin voidaan liittää ainoastaan Style 2608-vastauskojeita. Jokaiseen soittopainikkeeseen (asunto/vastauspaikka) voidaan asentaa max. 3 vastauskojetta. Tämä on hyvä ratkaisu esimerkiksi isoissa asunnoissa, joissa vastauspuhelin halutaan sekä eteiseen, keittiöön ja olohuoneeseen. Riippumatta vastauspuhelimen mallista niistä löytyy seuraavat toiminnot: Ovenavauspainike Ylimääräinen painike, käytetään esim. sivuoven tai autoportin avaukseen Äänetön tila, soittoääni voidaan hiljentää esim. yön ajaksi Punainen tilatieto kertoo että äänetön tila on käytössä Lähtö ulkoiselle ääni/valolähteelle Tulo ovikellolle. Kun käytetään, vastauskoje soi eri merkkiäänellä kun vierailija soittaa ovikelloa Seinäasennus. Vastauskojeisiin on saatavana pidikkeitä pöytäasennusta varten Näytöllisissä vastauskojeissa on lisäksi: Näytön automaattinen käynnistys soitosta Näytön pakkokäynnistys, jolla saadaan näkyviin kuvaa ovipuhelimelta ilman että kukaan on soittanut ovipuhelimella. Bewator Simplebus2 vastauskoje Style 2608 Vastauskoje Simplebus-järjestelmiin, joissa ei ole mikseriä. Max. 3 vastauskojetta voidaan rinnankytkeä saman soittopainikkeen perään. Vakiona painikkeet lukon avaukselle sekä äänettömälle tilalle. Vastauskojeessa on lisäksi ylimääräinen painike mahdolliselle lisäohjaukselle, esimerkiksi sivuoven tai autoportin avaus tai valaistuksen sytyttäminen. Lisätoimintojen käyttö edellyttää, että järjestelmään on liitetty lisävarusteena saatava monitoimirele SB1256. SB2608:ssa on tulo paikallisen ovikellon kytkemiseksi (eri soittoääni) ja lähtö ulkoiselle ääni/valolähteelle. Osoite asetetaan yksinkertaisesti DIP-kytkimillä. Toimitus sisältää SB1214/C jakorasian, mikä nopeuttaa vastauskojeen asentamista. Bewator Simplebus2 vastauskoje Style 2638 Style 2638 on vastauskoje mikserillä varustettuihin Simplebus2-järjestelmiin. Max. 3 vastauskojetta voidaan rinnankytkeä saman soittopainikkeen perään. Vakiona painikkeet lukon avaukselle sekä äänettömälle tilalle. Vastauskojeessa on lisäksi ylimääräinen painike mahdolliselle lisäohjaukselle, esimerkiksi sivuoven tai autoportin avaus tai valaistuksen sytyttäminen. Lisätoimintojen käyttö edellyttää, että järjestelmään on liitetty lisävarusteena saatava monitoimirele SB1256. SB2638:ssa on tulo paikallisen ovikellon kytkemiseksi (eri soittoääni) ja lähtö ulkoiselle ääni/valolähteelle. Osoite asetetaan yksinkertaisesti DIP-kytkimillä. Toimitus sisältää SB1214/C jakorasian, mikä nopeuttaa vastauskojeen asentamista. Koko 210 x 95 x 58 mm SF SF HUONEISTOPUHELIN STYLE 2638 LUURILLA HUONEISTOPUHELIN STYLE 2608 LUURILLA 17

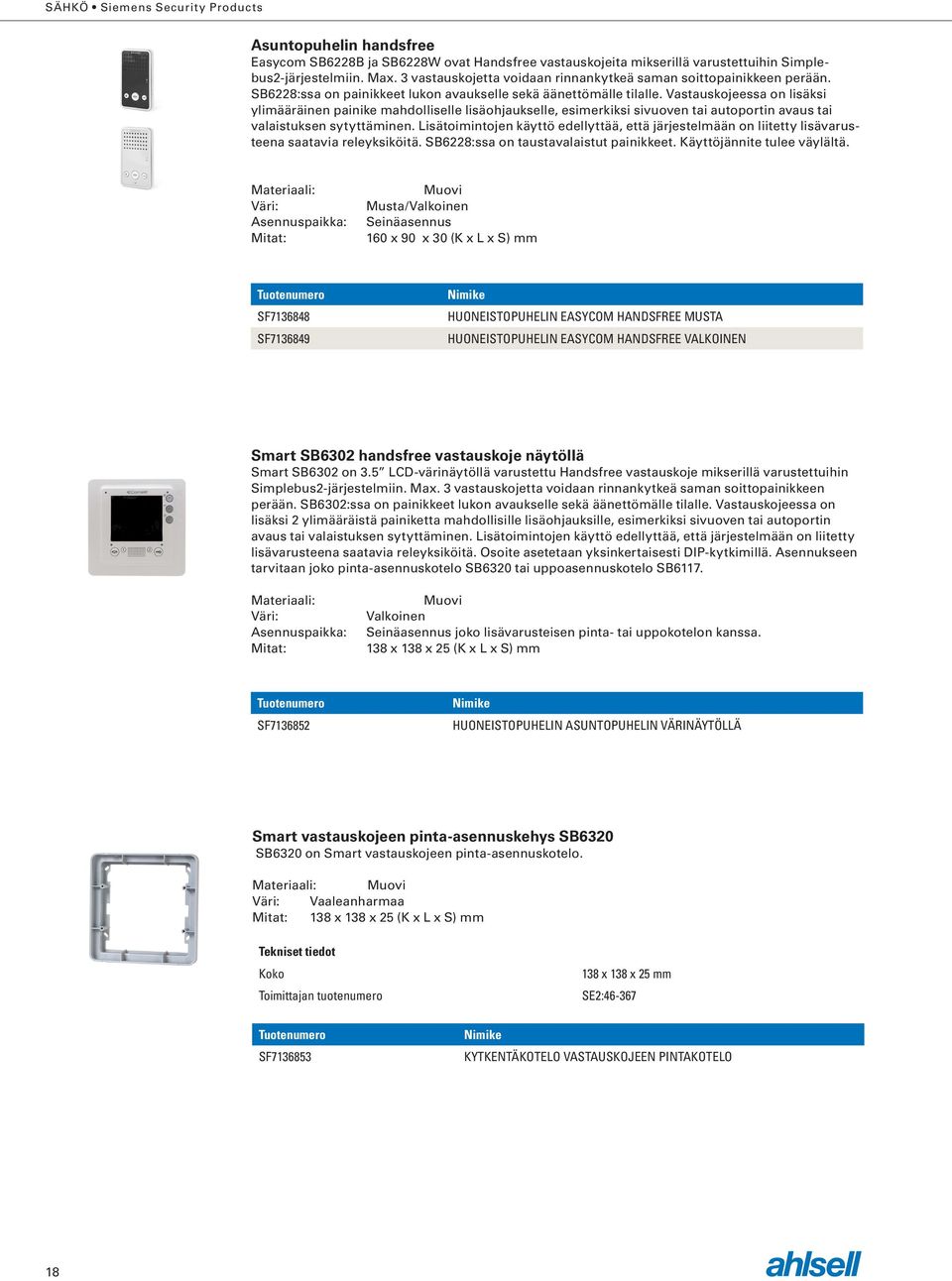

18 SÄHKÖ Siemens Security Products Asuntopuhelin handsfree Easycom SB6228B ja SB6228W ovat Handsfree vastauskojeita mikserillä varustettuihin Simplebus2-järjestelmiin. Max. 3 vastauskojetta voidaan rinnankytkeä saman soittopainikkeen perään. SB6228:ssa on painikkeet lukon avaukselle sekä äänettömälle tilalle. Vastauskojeessa on lisäksi ylimääräinen painike mahdolliselle lisäohjaukselle, esimerkiksi sivuoven tai autoportin avaus tai valaistuksen sytyttäminen. Lisätoimintojen käyttö edellyttää, että järjestelmään on liitetty lisävarusteena saatavia releyksiköitä. SB6228:ssa on taustavalaistut painikkeet. Käyttöjännite tulee väylältä. Materiaali: Asennuspaikka: Muovi Musta/Valkoinen Seinäasennus 160 x 90 x 30 (K x L x S) mm SF SF HUONEISTOPUHELIN EASYCOM HANDSFREE MUSTA HUONEISTOPUHELIN EASYCOM HANDSFREE VALKOINEN Smart SB6302 handsfree vastauskoje näytöllä Smart SB6302 on 3.5 LCD-värinäytöllä varustettu Handsfree vastauskoje mikserillä varustettuihin Simplebus2-järjestelmiin. Max. 3 vastauskojetta voidaan rinnankytkeä saman soittopainikkeen perään. SB6302:ssa on painikkeet lukon avaukselle sekä äänettömälle tilalle. Vastauskojeessa on lisäksi 2 ylimääräistä painiketta mahdollisille lisäohjauksille, esimerkiksi sivuoven tai autoportin avaus tai valaistuksen sytyttäminen. Lisätoimintojen käyttö edellyttää, että järjestelmään on liitetty lisävarusteena saatavia releyksiköitä. Osoite asetetaan yksinkertaisesti DIP-kytkimillä. Asennukseen tarvitaan joko pinta-asennuskotelo SB6320 tai uppoasennuskotelo SB6117. Materiaali: Asennuspaikka: Muovi Valkoinen Seinäasennus joko lisävarusteisen pinta- tai uppokotelon kanssa. 138 x 138 x 25 (K x L x S) mm SF HUONEISTOPUHELIN ASUNTOPUHELIN VÄRINÄYTÖLLÄ Smart vastauskojeen pinta-asennuskehys SB6320 SB6320 on Smart vastauskojeen pinta-asennuskotelo. Materiaali: Muovi Vaaleanharmaa 138 x 138 x 25 (K x L x S) mm Tekniset tiedot Koko Toimittajan tuotenumero 138 x 138 x 25 mm SE2: SF KYTKENTÄKOTELO VASTAUSKOJEEN PINTAKOTELO 18

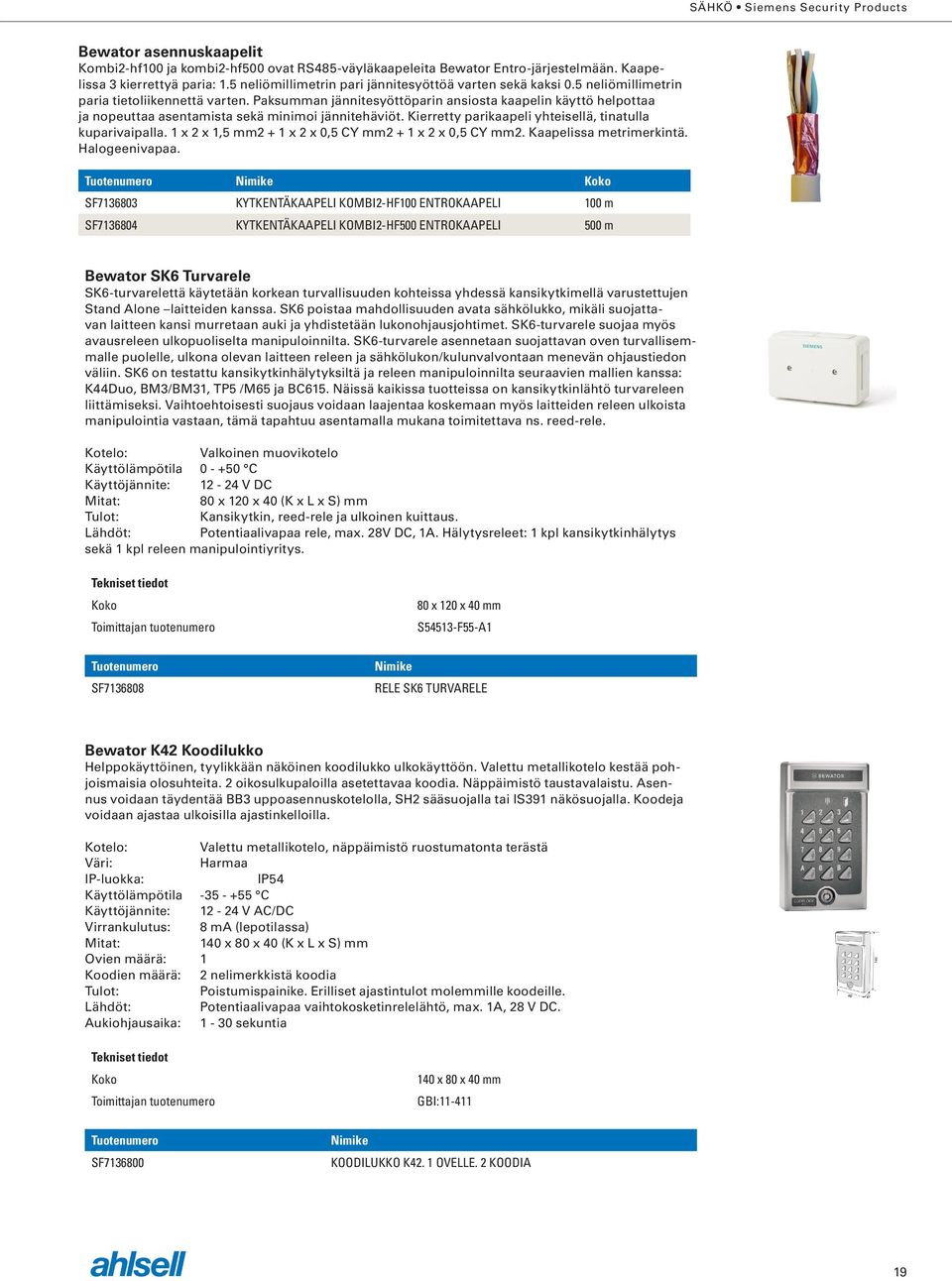

19 SÄHKÖ Siemens Security Products Bewator asennuskaapelit Kombi2-hf100 ja kombi2-hf500 ovat RS485-väyläkaapeleita Bewator Entro-järjestelmään. Kaapelissa 3 kierrettyä paria: 1.5 neliömillimetrin pari jännitesyöttöä varten sekä kaksi 0.5 neliömillimetrin paria tietoliikennettä varten. Paksumman jännitesyöttöparin ansiosta kaapelin käyttö helpottaa ja nopeuttaa asentamista sekä minimoi jännitehäviöt. Kierretty parikaapeli yhteisellä, tinatulla kuparivaipalla. 1 x 2 x 1,5 mm2 + 1 x 2 x 0,5 CY mm2 + 1 x 2 x 0,5 CY mm2. Kaapelissa metrimerkintä. Halogeenivapaa. Koko SF KYTKENTÄKAAPELI KOMBI2-HF100 ENTROKAAPELI 100 m SF KYTKENTÄKAAPELI KOMBI2-HF500 ENTROKAAPELI 500 m Bewator SK6 Turvarele SK6-turvarelettä käytetään korkean turvallisuuden kohteissa yhdessä kansikytkimellä varustettujen Stand Alone laitteiden kanssa. SK6 poistaa mahdollisuuden avata sähkölukko, mikäli suojattavan laitteen kansi murretaan auki ja yhdistetään lukonohjausjohtimet. SK6-turvarele suojaa myös avausreleen ulkopuoliselta manipuloinnilta. SK6-turvarele asennetaan suojattavan oven turvallisemmalle puolelle, ulkona olevan laitteen releen ja sähkölukon/kulunvalvontaan menevän ohjaustiedon väliin. SK6 on testattu kansikytkinhälytyksiltä ja releen manipuloinnilta seuraavien mallien kanssa: K44Duo, BM3/BM31, TP5 /M65 ja BC615. Näissä kaikissa tuotteissa on kansikytkinlähtö turvareleen liittämiseksi. Vaihtoehtoisesti suojaus voidaan laajentaa koskemaan myös laitteiden releen ulkoista manipulointia vastaan, tämä tapahtuu asentamalla mukana toimitettava ns. reed-rele. Valkoinen muovikotelo Käyttölämpötila C Käyttöjännite: V DC 80 x 120 x 40 (K x L x S) mm Tulot: Kansikytkin, reed-rele ja ulkoinen kuittaus. Potentiaalivapaa rele, max. 28V DC, 1A. Hälytysreleet: 1 kpl kansikytkinhälytys sekä 1 kpl releen manipulointiyritys. Tekniset tiedot Koko Toimittajan tuotenumero 80 x 120 x 40 mm S54513-F55-A1 SF RELE SK6 TURVARELE Bewator K42 Koodilukko Helppokäyttöinen, tyylikkään näköinen koodilukko ulkokäyttöön. Valettu metallikotelo kestää pohjoismaisia olosuhteita. 2 oikosulkupaloilla asetettavaa koodia. Näppäimistö taustavalaistu. Asennus voidaan täydentää BB3 uppoasennuskotelolla, SH2 sääsuojalla tai IS391 näkösuojalla. Koodeja voidaan ajastaa ulkoisilla ajastinkelloilla. Valettu metallikotelo, näppäimistö ruostumatonta terästä Harmaa IP-luokka: IP54 Käyttölämpötila C Käyttöjännite: V AC/DC Virrankulutus: 8 ma (lepotilassa) 140 x 80 x 40 (K x L x S) mm Ovien määrä: 1 Koodien määrä: 2 nelimerkkistä koodia Tulot: Poistumispainike. Erilliset ajastintulot molemmille koodeille. Potentiaalivapaa vaihtokosketinrelelähtö, max. 1A, 28 V DC. Aukiohjausaika: 1-30 sekuntia Tekniset tiedot Koko Toimittajan tuotenumero 140 x 80 x 40 mm GBI: SF KOODILUKKO K42. 1 OVELLE. 2 KOODIA 19

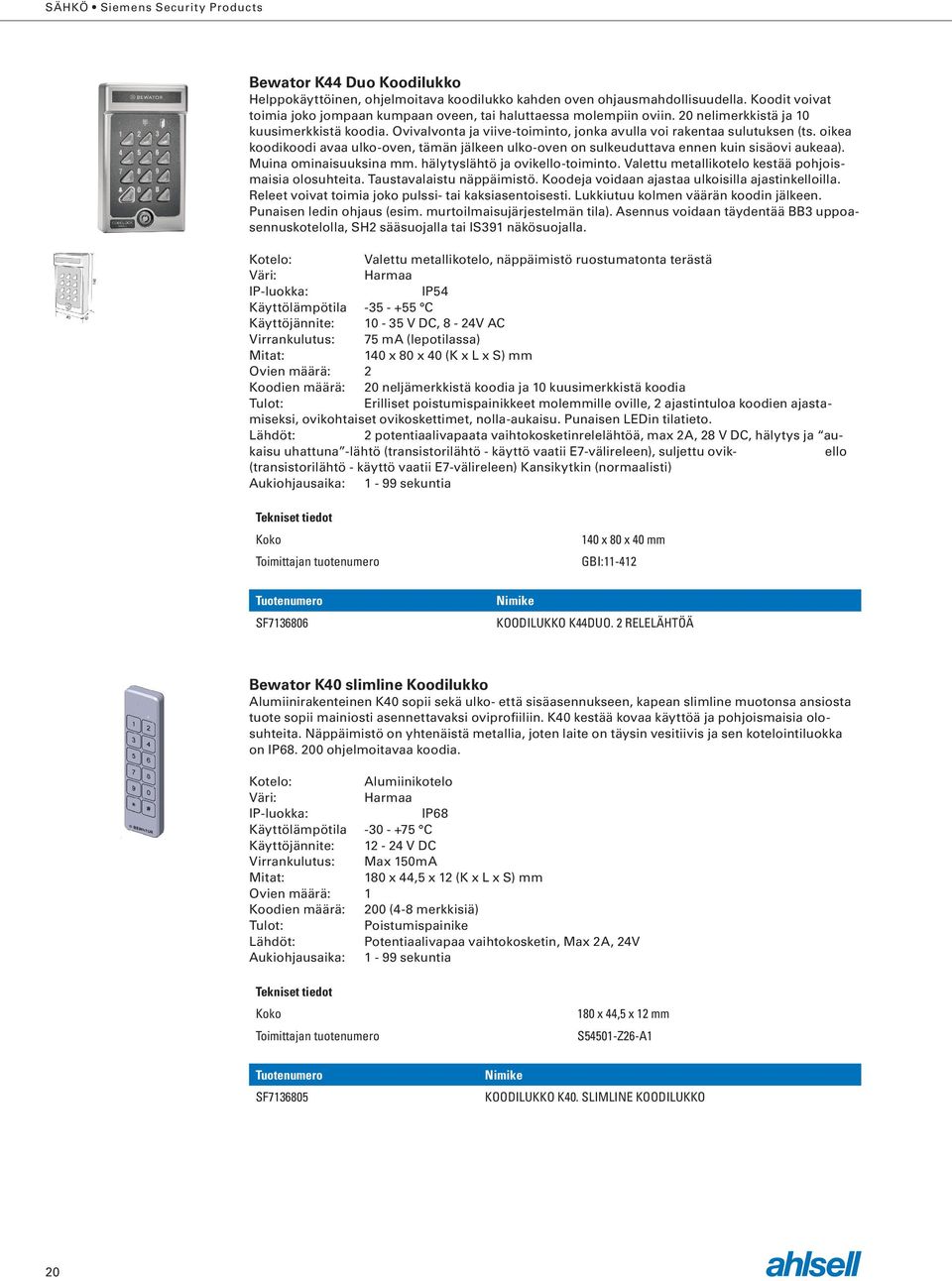

20 SÄHKÖ Siemens Security Products Bewator K44 Duo Koodilukko Helppokäyttöinen, ohjelmoitava koodilukko kahden oven ohjausmahdollisuudella. Koodit voivat toimia joko jompaan kumpaan oveen, tai haluttaessa molempiin oviin. 20 nelimerkkistä ja 10 kuusimerkkistä koodia. Ovivalvonta ja viive-toiminto, jonka avulla voi rakentaa sulutuksen (ts. oikea koodikoodi avaa ulko-oven, tämän jälkeen ulko-oven on sulkeuduttava ennen kuin sisäovi aukeaa). Muina ominaisuuksina mm. hälytyslähtö ja ovikello-toiminto. Valettu metallikotelo kestää pohjoismaisia olosuhteita. Taustavalaistu näppäimistö. Koodeja voidaan ajastaa ulkoisilla ajastinkelloilla. Releet voivat toimia joko pulssi- tai kaksiasentoisesti. Lukkiutuu kolmen väärän koodin jälkeen. Punaisen ledin ohjaus (esim. murtoilmaisujärjestelmän tila). Asennus voidaan täydentää BB3 uppoasennuskotelolla, SH2 sääsuojalla tai IS391 näkösuojalla. Valettu metallikotelo, näppäimistö ruostumatonta terästä Harmaa IP-luokka: IP54 Käyttölämpötila C Käyttöjännite: V DC, 8-24V AC Virrankulutus: 75 ma (lepotilassa) 140 x 80 x 40 (K x L x S) mm Ovien määrä: 2 Koodien määrä: 20 neljämerkkistä koodia ja 10 kuusimerkkistä koodia Tulot: Erilliset poistumispainikkeet molemmille oville, 2 ajastintuloa koodien ajastamiseksi, ovikohtaiset ovikoskettimet, nolla-aukaisu. Punaisen LEDin tilatieto. 2 potentiaalivapaata vaihtokosketinrelelähtöä, max 2A, 28 V DC, hälytys ja aukaisu uhattuna -lähtö (transistorilähtö - käyttö vaatii E7-välireleen), suljettu ovik- ello (transistorilähtö - käyttö vaatii E7-välireleen) Kansikytkin (normaalisti) Aukiohjausaika: 1-99 sekuntia Tekniset tiedot Koko Toimittajan tuotenumero 140 x 80 x 40 mm GBI: SF KOODILUKKO K44DUO. 2 RELELÄHTÖÄ Bewator K40 slimline Koodilukko Alumiinirakenteinen K40 sopii sekä ulko- että sisäasennukseen, kapean slimline muotonsa ansiosta tuote sopii mainiosti asennettavaksi oviprofiiliin. K40 kestää kovaa käyttöä ja pohjoismaisia olosuhteita. Näppäimistö on yhtenäistä metallia, joten laite on täysin vesitiivis ja sen kotelointiluokka on IP ohjelmoitavaa koodia. Alumiinikotelo Harmaa IP-luokka: IP68 Käyttölämpötila C Käyttöjännite: V DC Virrankulutus: Max 150mA 180 x 44,5 x 12 (K x L x S) mm Ovien määrä: 1 Koodien määrä: 200 (4-8 merkkisiä) Tulot: Poistumispainike Potentiaalivapaa vaihtokosketin, Max 2A, 24V Aukiohjausaika: 1-99 sekuntia Tekniset tiedot Koko Toimittajan tuotenumero 180 x 44,5 x 12 mm S54501-Z26-A1 SF KOODILUKKO K40. SLIMLINE KOODILUKKO 20
