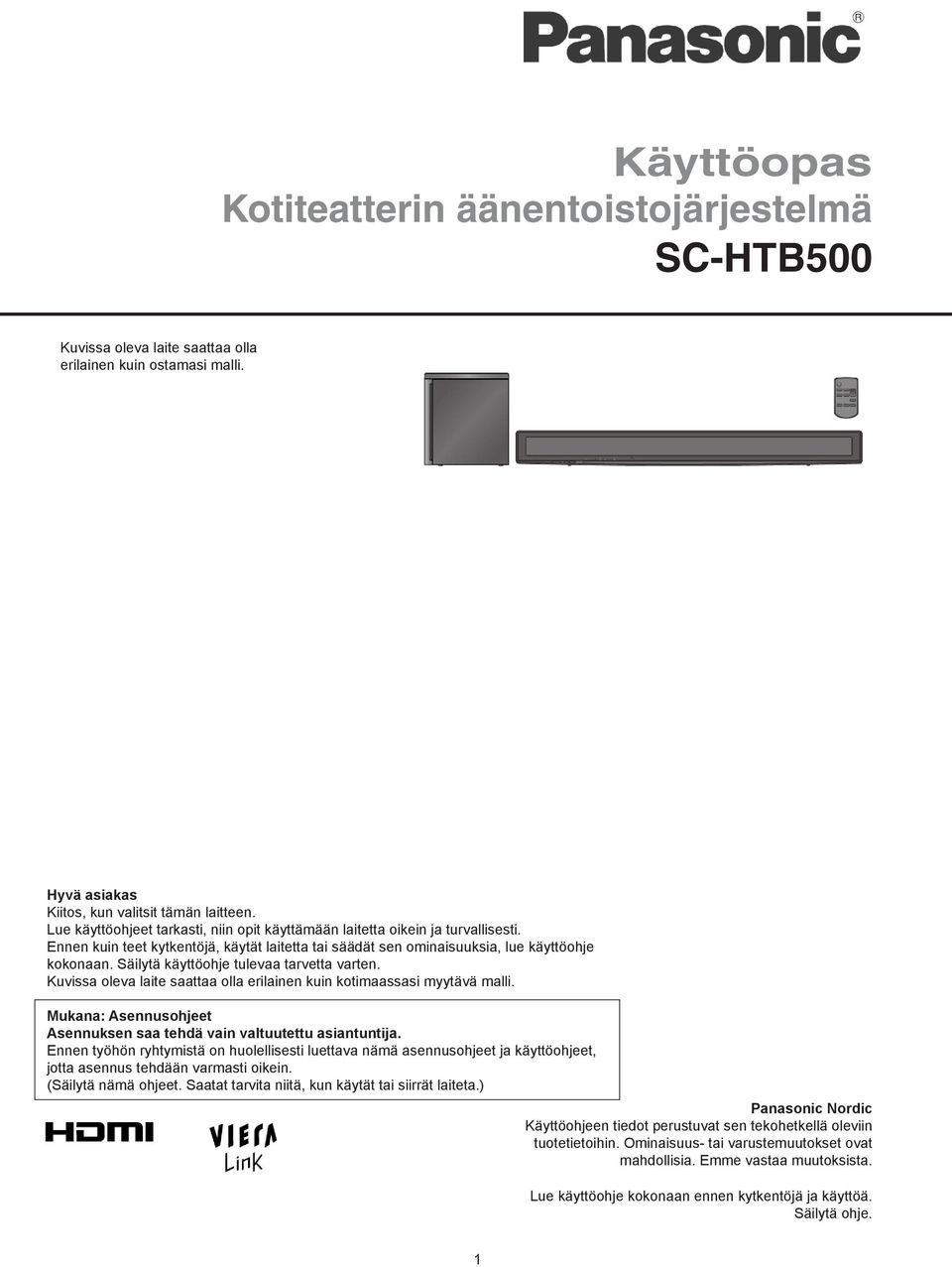

1 Käyttöopas Kotiteatterin äänentoistojärjestelmä SC-HTB500 Kuvissa oleva laite saattaa olla erilainen kuin ostamasi malli. Hyvä asiakas Kiitos, kun valitsit tämän laitteen. Lue käyttöohjeet tarkasti, niin opit käyttämään laitetta oikein ja turvallisesti. Ennen kuin teet kytkentöjä, käytät laitetta tai säädät sen ominaisuuksia, lue käyttöohje kokonaan. Säilytä käyttöohje tulevaa tarvetta varten. Kuvissa oleva laite saattaa olla erilainen kuin kotimaassasi myytävä malli. Mukana: Asennusohjeet Asennuksen saa tehdä vain valtuutettu asiantuntija. Ennen työhön ryhtymistä on huolellisesti luettava nämä asennusohjeet ja käyttöohjeet, jotta asennus tehdään varmasti oikein. (Säilytä nämä ohjeet. Saatat tarvita niitä, kun käytät tai siirrät laiteta.) Panasonic Nordic Käyttöohjeen tiedot perustuvat sen tekohetkellä oleviin tuotetietoihin. Ominaisuus- tai varustemuutokset ovat mahdollisia. Emme vastaa muutoksista. Lue käyttöohje kokonaan ennen kytkentöjä ja käyttöä. Säilytä ohje.

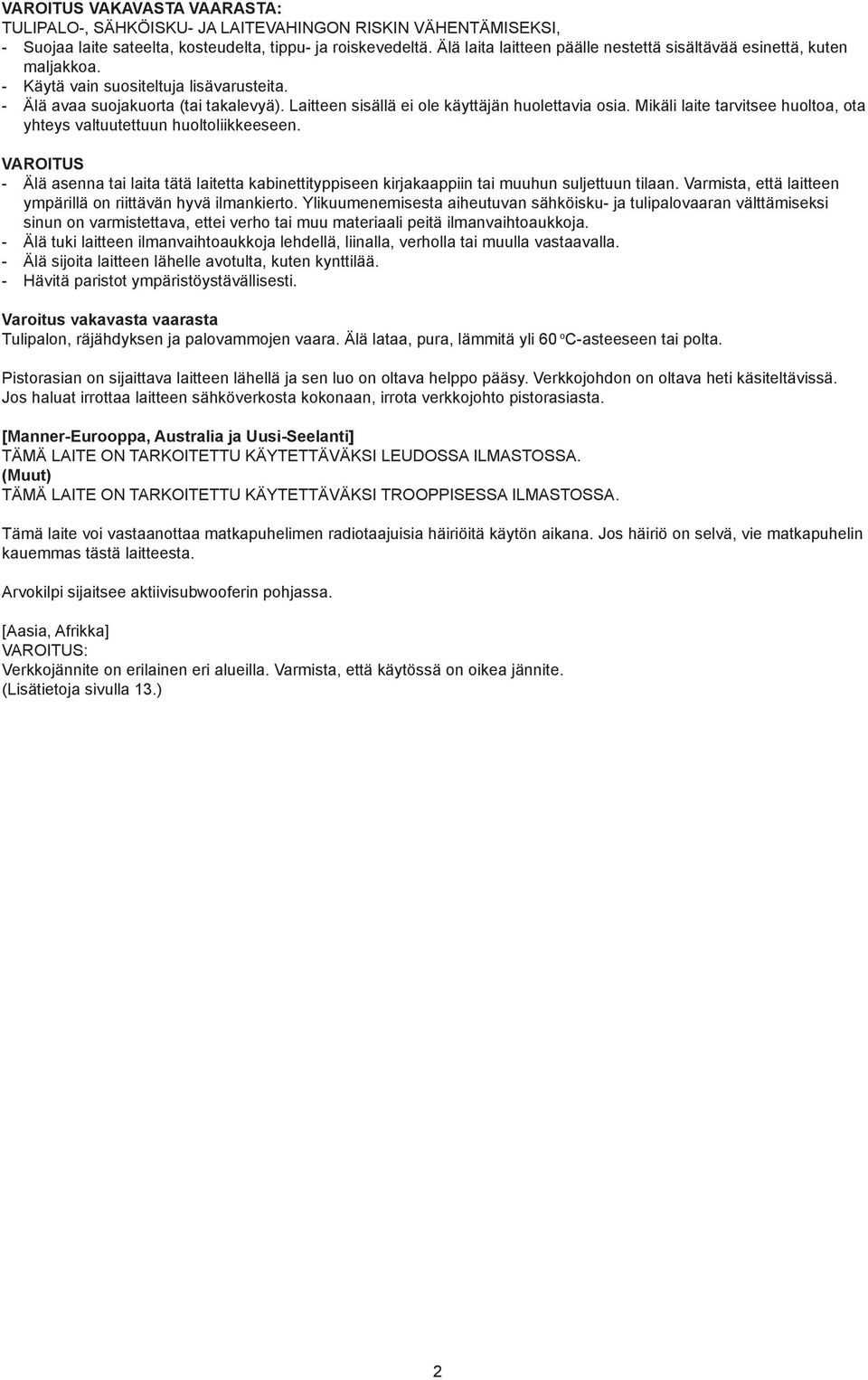

2 VAROITUS VAKAVASTA VAARASTA: TULIPALO-, SÄHKÖISKU- JA LAITEVAHINGON RISKIN VÄHENTÄMISEKSI, - Suojaa laite sateelta, kosteudelta, tippu- ja roiskevedeltä. Älä laita laitteen päälle nestettä sisältävää esinettä, kuten maljakkoa. - Käytä vain suositeltuja lisävarusteita. - Älä avaa suojakuorta (tai takalevyä). Laitteen sisällä ei ole käyttäjän huolettavia osia. Mikäli laite tarvitsee huoltoa, ota yhteys valtuutettuun huoltoliikkeeseen. VAROITUS - Älä asenna tai laita tätä laitetta kabinettityppiseen kirjakaappiin tai muuhun suljettuun tilaan. Varmista, että laitteen ympärillä on riittävän hyvä ilmankierto. Ylikuumenemisesta aiheutuvan sähköisku- ja tulipalovaaran välttämiseksi sinun on varmistettava, ettei verho tai muu materiaali peitä ilmanvaihtoaukkoja. - Älä tuki laitteen ilmanvaihtoaukkoja lehdellä, liinalla, verholla tai muulla vastaavalla. - Älä sijoita laitteen lähelle avotulta, kuten kynttilää. - Hävitä paristot ympäristöystävällisesti. Varoitus vakavasta vaarasta Tulipalon, räjähdyksen ja palovammojen vaara. Älä lataa, pura, lämmitä yli 60 o C-asteeseen tai polta. Pistorasian on sijaittava laitteen lähellä ja sen luo on oltava helppo pääsy. Verkkojohdon on oltava heti käsiteltävissä. Jos haluat irrottaa laitteen sähköverkosta kokonaan, irrota verkkojohto pistorasiasta. [Manner-Eurooppa, Australia ja Uusi-Seelanti] TÄMÄ LAITE ON TARKOITETTU KÄYTETTÄVÄKSI LEUDOSSA ILMASTOSSA. (Muut) TÄMÄ LAITE ON TARKOITETTU KÄYTETTÄVÄKSI TROOPPISESSA ILMASTOSSA. Tämä laite voi vastaanottaa matkapuhelimen radiotaajuisia häiriöitä käytön aikana. Jos häiriö on selvä, vie matkapuhelin kauemmas tästä laitteesta. Arvokilpi sijaitsee aktiivisubwooferin pohjassa. [Aasia, Afrikka] VAROITUS: Verkkojännite on erilainen eri alueilla. Varmista, että käytössä on oikea jännite. (Lisätietoja sivulla 13.)

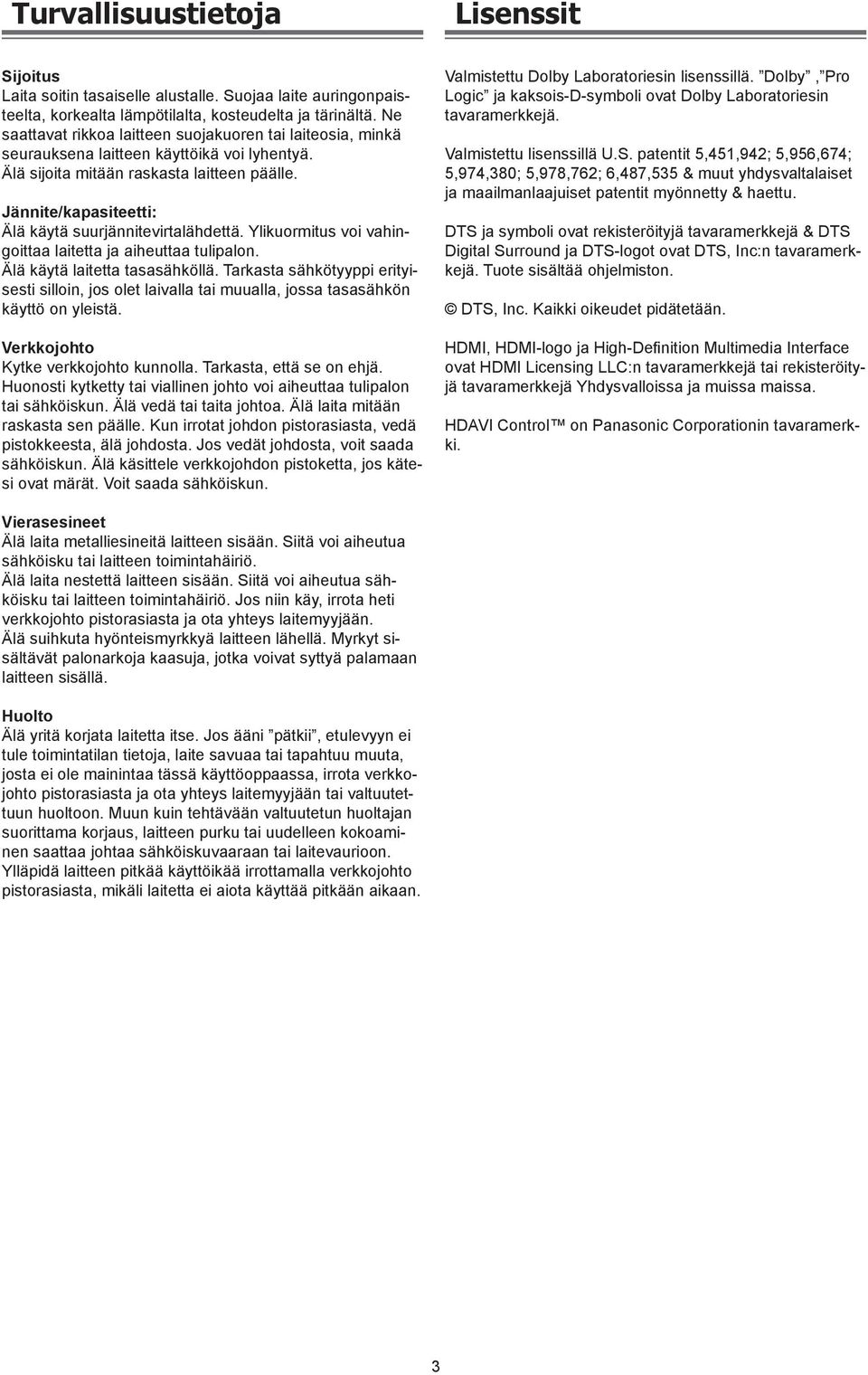

3 Turvallisuustietoja Lisenssit Sijoitus Laita soitin tasaiselle alustalle. Suojaa laite auringonpaisteelta, korkealta lämpötilalta, kosteudelta ja tärinältä. Ne saattavat rikkoa laitteen suojakuoren tai laiteosia, minkä seurauksena laitteen käyttöikä voi lyhentyä. Älä sijoita mitään raskasta laitteen päälle. Jännite/kapasiteetti: Älä käytä suurjännitevirtalähdettä. Ylikuormitus voi vahingoittaa laitetta ja aiheuttaa tulipalon. Älä käytä laitetta tasasähköllä. Tarkasta sähkötyyppi erityisesti silloin, jos olet laivalla tai muualla, jossa tasasähkön käyttö on yleistä. Verkkojohto Kytke verkkojohto kunnolla. Tarkasta, että se on ehjä. Huonosti kytketty tai viallinen johto voi aiheuttaa tulipalon tai sähköiskun. Älä vedä tai taita johtoa. Älä laita mitään raskasta sen päälle. Kun irrotat johdon pistorasiasta, vedä pistokkeesta, älä johdosta. Jos vedät johdosta, voit saada sähköiskun. Älä käsittele verkkojohdon pistoketta, jos kätesi ovat märät. Voit saada sähköiskun. Valmistettu Dolby Laboratoriesin lisenssillä. Dolby, Pro Logic ja kaksois-d-symboli ovat Dolby Laboratoriesin tavaramerkkejä. Valmistettu lisenssillä U.S. patentit 5,451,942; 5,956,674; 5,974,380; 5,978,762; 6,487,535 & muut yhdysvaltalaiset ja maailmanlaajuiset patentit myönnetty & haettu. DTS ja symboli ovat rekisteröityjä tavaramerkkejä & DTS Digital Surround ja DTS-logot ovat DTS, Inc:n tavaramerkkejä. Tuote sisältää ohjelmiston. DTS, Inc. Kaikki oikeudet pidätetään. HDMI, HDMI-logo ja High-Definition Multimedia Interface ovat HDMI Licensing LLC:n tavaramerkkejä tai rekisteröityjä tavaramerkkejä Yhdysvalloissa ja muissa maissa. HDAVI Control on Panasonic Corporationin tavaramerkki. Vierasesineet Älä laita metalliesineitä laitteen sisään. Siitä voi aiheutua sähköisku tai laitteen toimintahäiriö. Älä laita nestettä laitteen sisään. Siitä voi aiheutua sähköisku tai laitteen toimintahäiriö. Jos niin käy, irrota heti verkkojohto pistorasiasta ja ota yhteys laitemyyjään. Älä suihkuta hyönteismyrkkyä laitteen lähellä. Myrkyt sisältävät palonarkoja kaasuja, jotka voivat syttyä palamaan laitteen sisällä. Huolto Älä yritä korjata laitetta itse. Jos ääni pätkii, etulevyyn ei tule toimintatilan tietoja, laite savuaa tai tapahtuu muuta, josta ei ole mainintaa tässä käyttöoppaassa, irrota verkkojohto pistorasiasta ja ota yhteys laitemyyjään tai valtuutettuun huoltoon. Muun kuin tehtävään valtuutetun huoltajan suorittama korjaus, laitteen purku tai uudelleen kokoaminen saattaa johtaa sähköiskuvaaraan tai laitevaurioon. Ylläpidä laitteen pitkää käyttöikää irrottamalla verkkojohto pistorasiasta, mikäli laitetta ei aiota käyttää pitkään aikaan. 3

4 Sisältö Turvallisuustietoja... 3 Lisenssit... 3 Tarvikkeet... 5 Laitteen huolto... 5 Ohjauspainikkeet... 6 Tämä laite ja aktiivisubwoofer (edestä)...6 Tämä laite ja aktiivisubwoofer (takaa)...6 Kauko-ohjain... 7 Nappipariston vaihtaminen...7 Sijoitus... 8 Aktiivisubwoofer... 9 Laitteen käyttöönotto Kaatumisen estäminen...10 Kytkennät Kytkennät televisioon...11 Peruskytkentä (jos televisio on ARC-yhteensopiva)...11 Peruskytkentä (televisioon, joka on yhteensopiva optiseen digitaaliaudiokaapeliin)...11 Kytkentä HDMI-yhteensopivasta laitteesta...12 Digitaalilähettimen kytkentä...12 AC-verkkojohdon kytkentä...13 Aktiivisubwooferin langaton kytkentä...13 Perustoiminnot Audiolähteen ilmaisin...14 Äänenvoimakkuuden / subwooferin tason säätö...14 Äänen mykistys...14 Audioformaatin ilmaisin...14 Äänitehosteet Erilaiset äänitehosteet...15 Clear Mode -dialogi...15 Sound Effect -äänitehoste...15 Dolby Virtual Speaker...15 Äänitehosteen valinta...15 Yhteiskäyttö television kanssa Kaiuttimien valinta...16 Automaattinen tulolähteen valinta...16 Automaattinen huulisyknronointi...16 Tekniset tiedot Tietoja äänisignaalista...17 Vianmääritys Yleistä...18 Virta...18 Ääni...19 Tämän laitteen asetuksien muuttaminen...20 Kauko-ohjainkoodi...20 Infrapunasignaalien lähetin Asennusohje Kotiteatterin äänentoistojärjestelmä OsaT Asennus Seinäkiinnikkeiden kiinnitys...25 Kytkennät...26 Sijoitus...26 Seinäkiinnitys

5 - Tämä käyttöohje on sovellettavissa eri alueilla myytävälle laitemallille SC-HTB Ellei toisin ilmoiteta, kuvissa on havainnekuva laitemallista, jota myydään Manner-Euroopassa, Australiassa ja Uudessa-Seelannissa. - Käyttöohjeessa neuvotaan käyttämään laitetta useimmiten kauko-ohjaimella, mutta voit käyttää keskusyksikön painikkeita, mikäli ohjaimet ovat samat. - Joitakin tässä käyttöohjeessa mainittuja lisälaitteita ja erillislaitteita, joita ei toimiteta laitteen mukana, ei välttämättä ole myynnissä tietyillä alueilla. - Järjestelmä: SC-HTB500, tämä laite: SU-HTB500, aktiivisubwoofer: SB-WA500 Tarvikkeet Tarkasta ennen laitteen käyttöä, että sait vakiovarusteet laitteen mukana. 1 Kauko-ohjain (sisältää pariston) (N2QAYC000027) 2 seinäkiinnikettä 2 ruuvia AC-verkkojohto Australia ja Uusi-Seelanti Saudi-Arabia ja Kuwait (Muut) 2 lukkosokkaa 1 infrapunalähetin 1 digitaalilähetin Tuotenumerot on tarkistettu huhtikuussa Niitä voidaan muuttaa. Laitteen huolto Puhdista laite pehmeällä, kuivalla liinalla. - Älä puhdista laitetta alkoholilla, ohentimella tai bensiinillä. - Jos puhdistat kemiallisesti käsitellyllä liinalla, lue ensin liinan käyttöohjeet. Laitteen hävittäminen tai sen luovuttaminen eteenpäin Jos hävität tämän laitteen luopumalla siitä, palauta käyttöön perusasetukset seuraavien ohjeiden avulla, jotta käyttäjän tallentamat tiedot häviäisivät muistista. (s. 18, Perusasetuksien palautus ) 5

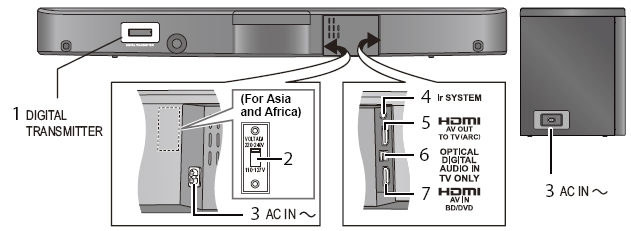

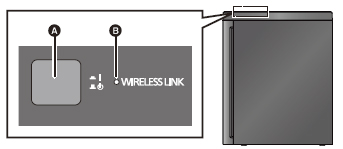

6 Ohjauspainikkeet Tämä laite ja aktiivisubwoofer (edestä) 1 Valmiustila / toimintatilapainike (O/I) 6 Aktiivisubwooferin virtapainike Kytke laite valmiustilaan / toimintatilaan. 7 WIRELESS LINK -merkkivalo Valmiustilassa laite käyttää vähän sähköä. 2 Säädä tämän laitteen äänenvoimakkuus 3 Ohjelmalähteen valitsin TV - BD/DVD 4 LED-merkkivalo (14,15) A Audiolähteen ilmaisin B Clear-dialogin ilmaisin C Sound Effect -äänitehosteen ilmaisin D Dolby Virtual Speaker -toiminnon ilmaisin E Audioformaatin ilmaisin 5 Kauko-ohjaussignaalien vastaanotin Kauko-ohjaimen toimintaetäisyys Etäisyys: Enint. 7 m Kulma: Noin 10 o ylös, 30 o alas, 30 o vasemmalle ja oikealle Tämä laite ja aktiivisubwoofer (takaa) Aasian ja Afrikan mallit 1 Digitaalilähettimen liitin (12) 2 AC-jännitteen valitsin (13) 3 AC IN -liitin (13) 4 Infrapunajärjestelmän SYSTEM-liitin (Vain mukana toimitetun infrapunalähettimen käyttöön (21)) 5 HDMI AV OUT -liitin (11) 6 OPTICAL DIGITAL AUDIO IN -liitin (11): 7 HDMI AV IN -liitin (12) 6

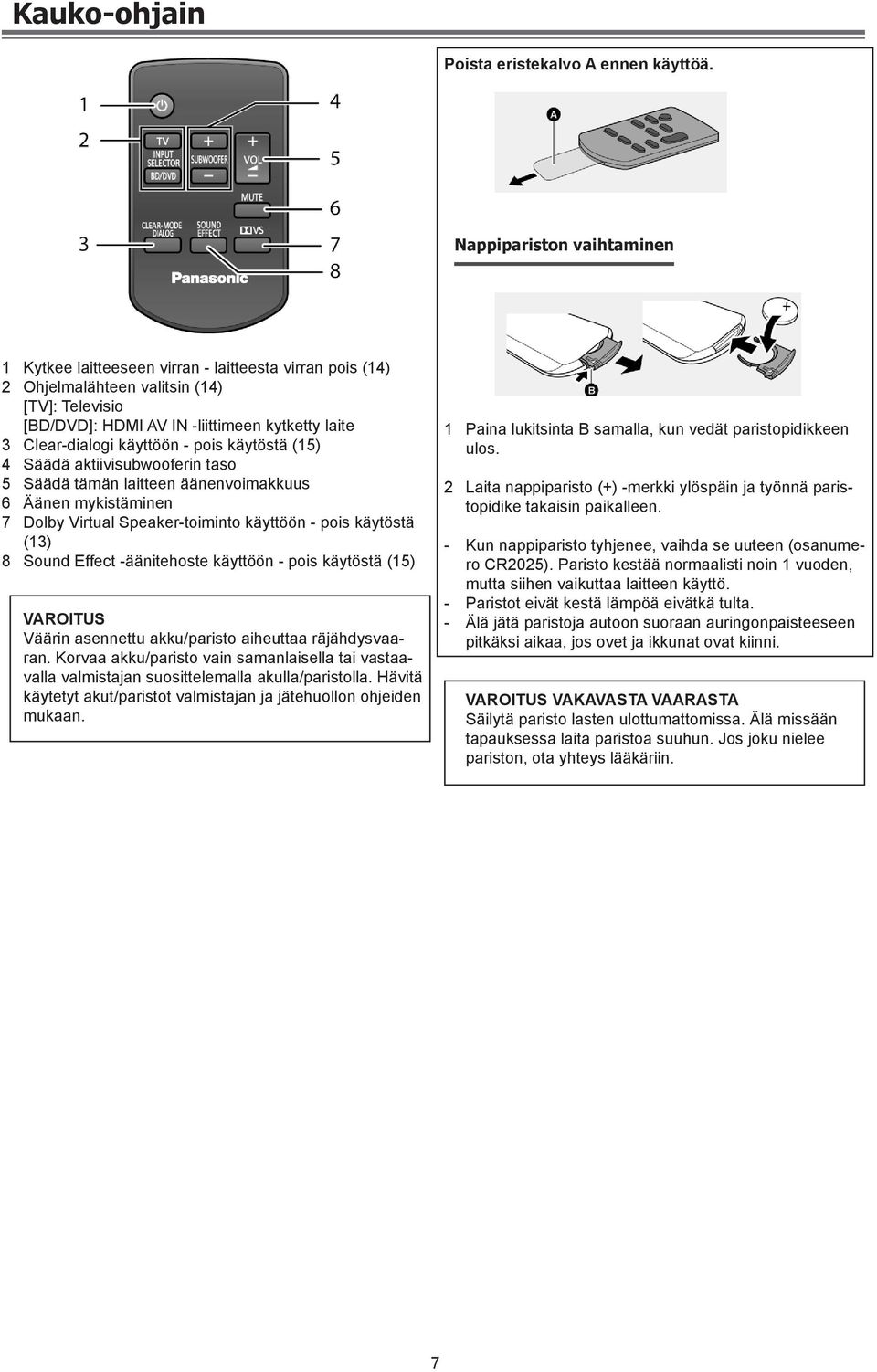

7 Kauko-ohjain Poista eristekalvo A ennen käyttöä. Nappipariston vaihtaminen 1 Kytkee laitteeseen virran - laitteesta virran pois (14) 2 Ohjelmalähteen valitsin (14) [TV]: Televisio [BD/DVD]: HDMI AV IN -liittimeen kytketty laite 3 Clear-dialogi käyttöön - pois käytöstä (15) 4 Säädä aktiivisubwooferin taso 5 Säädä tämän laitteen äänenvoimakkuus 6 Äänen mykistäminen 7 Dolby Virtual Speaker-toiminto käyttöön - pois käytöstä (13) 8 Sound Effect -äänitehoste käyttöön - pois käytöstä (15) VAROITUS Väärin asennettu akku/paristo aiheuttaa räjähdysvaaran. Korvaa akku/paristo vain samanlaisella tai vastaavalla valmistajan suosittelemalla akulla/paristolla. Hävitä käytetyt akut/paristot valmistajan ja jätehuollon ohjeiden mukaan. 1 Paina lukitsinta B samalla, kun vedät paristopidikkeen ulos. 2 Laita nappiparisto (+) -merkki ylöspäin ja työnnä paristopidike takaisin paikalleen. - Kun nappiparisto tyhjenee, vaihda se uuteen (osanumero CR2025). Paristo kestää normaalisti noin 1 vuoden, mutta siihen vaikuttaa laitteen käyttö. - Paristot eivät kestä lämpöä eivätkä tulta. - Älä jätä paristoja autoon suoraan auringonpaisteeseen pitkäksi aikaa, jos ovet ja ikkunat ovat kiinni. Varoitus vakavasta vaarasta Säilytä paristo lasten ulottumattomissa. Älä missään tapauksessa laita paristoa suuhun. Jos joku nielee pariston, ota yhteys lääkäriin. 7

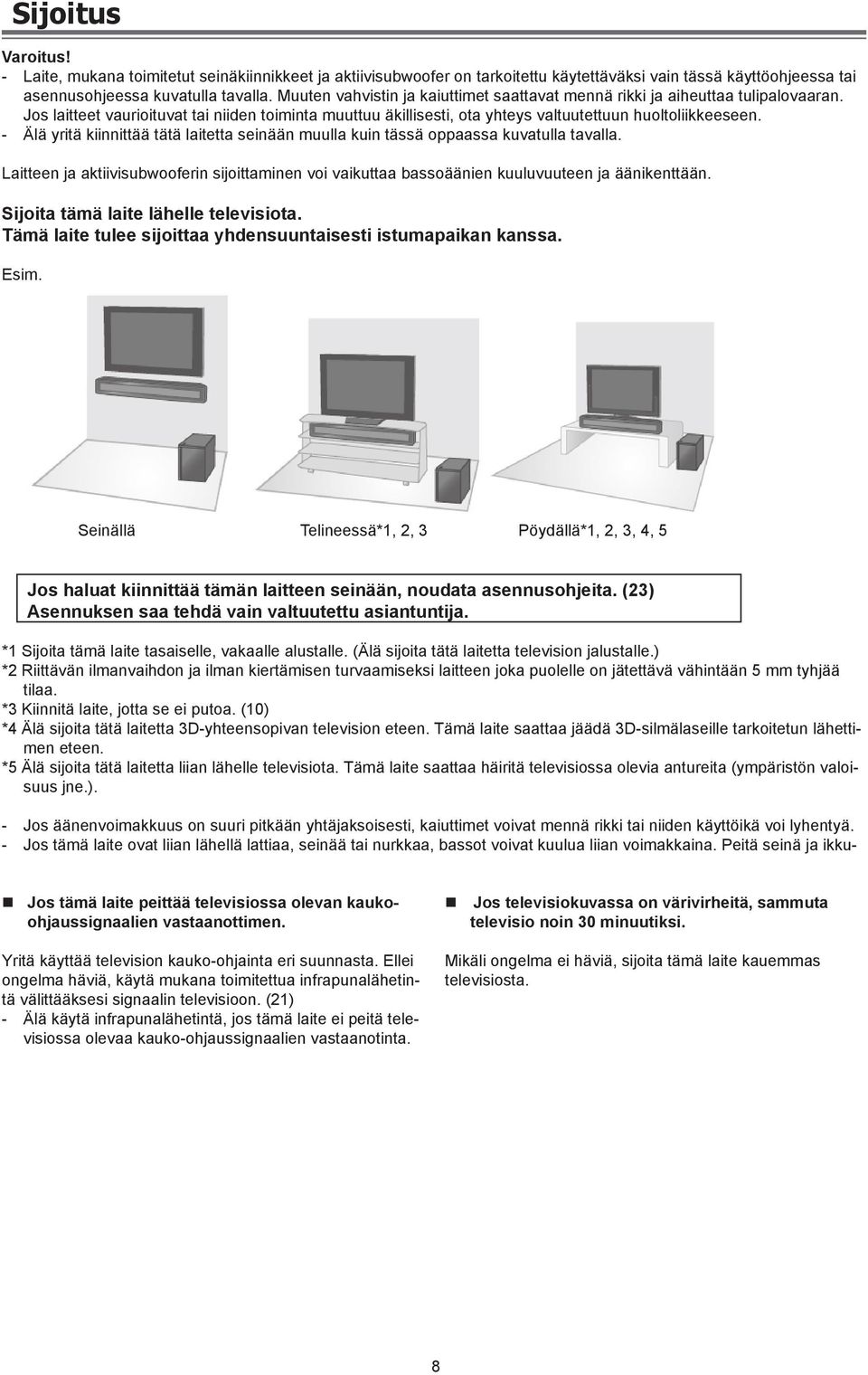

8 Sijoitus Varoitus! - Laite, mukana toimitetut seinäkiinnikkeet ja aktiivisubwoofer on tarkoitettu käytettäväksi vain tässä käyttöohjeessa tai asennusohjeessa kuvatulla tavalla. Muuten vahvistin ja kaiuttimet saattavat mennä rikki ja aiheuttaa tulipalovaaran. Jos laitteet vaurioituvat tai niiden toiminta muuttuu äkillisesti, ota yhteys valtuutettuun huoltoliikkeeseen. - Älä yritä kiinnittää tätä laitetta seinään muulla kuin tässä oppaassa kuvatulla tavalla. Laitteen ja aktiivisubwooferin sijoittaminen voi vaikuttaa bassoäänien kuuluvuuteen ja äänikenttään. Sijoita tämä laite lähelle televisiota. Tämä laite tulee sijoittaa yhdensuuntaisesti istumapaikan kanssa. Esim. Seinällä Telineessä*1, 2, 3 Pöydällä*1, 2, 3, 4, 5 Jos haluat kiinnittää tämän laitteen seinään, noudata asennusohjeita. (23) Asennuksen saa tehdä vain valtuutettu asiantuntija. *1 Sijoita tämä laite tasaiselle, vakaalle alustalle. (Älä sijoita tätä laitetta television jalustalle.) *2 Riittävän ilmanvaihdon ja ilman kiertämisen turvaamiseksi laitteen joka puolelle on jätettävä vähintään 5 mm tyhjää tilaa. *3 Kiinnitä laite, jotta se ei putoa. (10) *4 Älä sijoita tätä laitetta 3D-yhteensopivan television eteen. Tämä laite saattaa jäädä 3D-silmälaseille tarkoitetun lähettimen eteen. *5 Älä sijoita tätä laitetta liian lähelle televisiota. Tämä laite saattaa häiritä televisiossa olevia antureita (ympäristön valoisuus jne.). - Jos äänenvoimakkuus on suuri pitkään yhtäjaksoisesti, kaiuttimet voivat mennä rikki tai niiden käyttöikä voi lyhentyä. - Jos tämä laite ovat liian lähellä lattiaa, seinää tai nurkkaa, bassot voivat kuulua liian voimakkaina. Peitä seinä ja ikku- Jos tämä laite peittää televisiossa olevan kaukoohjaussignaalien vastaanottimen. Yritä käyttää television kauko-ohjainta eri suunnasta. Ellei ongelma häviä, käytä mukana toimitettua infrapunalähetintä välittääksesi signaalin televisioon. (21) - Älä käytä infrapunalähetintä, jos tämä laite ei peitä televisiossa olevaa kauko-ohjaussignaalien vastaanotinta. Jos televisiokuvassa on värivirheitä, sammuta televisio noin 30 minuutiksi. Mikäli ongelma ei häviä, sijoita tämä laite kauemmas televisiosta. 8

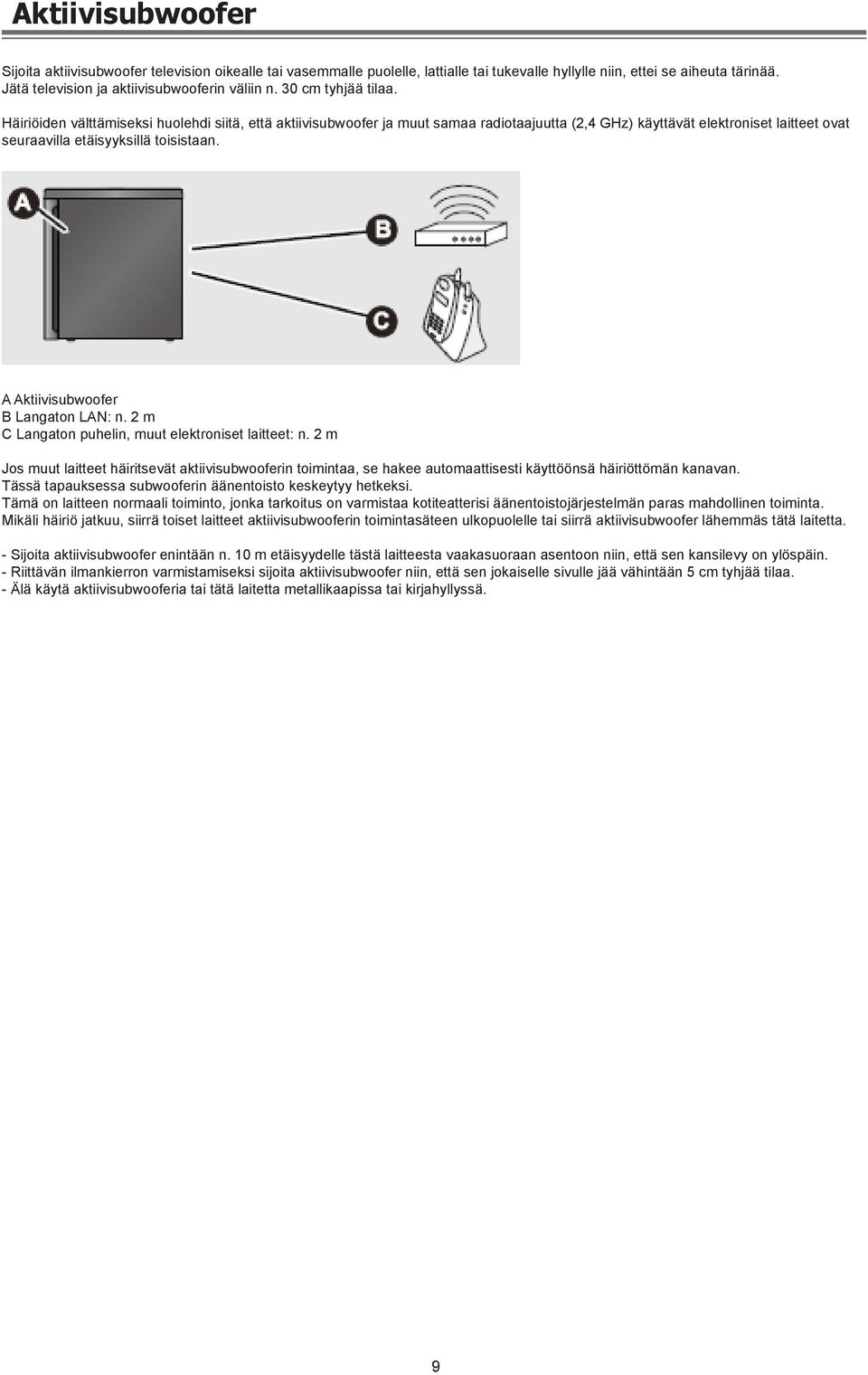

9 Aktiivisubwoofer Sijoita aktiivisubwoofer television oikealle tai vasemmalle puolelle, lattialle tai tukevalle hyllylle niin, ettei se aiheuta tärinää. Jätä television ja aktiivisubwooferin väliin n. 30 cm tyhjää tilaa. Häiriöiden välttämiseksi huolehdi siitä, että aktiivisubwoofer ja muut samaa radiotaajuutta (2,4 GHz) käyttävät elektroniset laitteet ovat seuraavilla etäisyyksillä toisistaan. A Aktiivisubwoofer B Langaton LAN: n. 2 m C Langaton puhelin, muut elektroniset laitteet: n. 2 m Jos muut laitteet häiritsevät aktiivisubwooferin toimintaa, se hakee automaattisesti käyttöönsä häiriöttömän kanavan. Tässä tapauksessa subwooferin äänentoisto keskeytyy hetkeksi. Tämä on laitteen normaali toiminto, jonka tarkoitus on varmistaa kotiteatterisi äänentoistojärjestelmän paras mahdollinen toiminta. Mikäli häiriö jatkuu, siirrä toiset laitteet aktiivisubwooferin toimintasäteen ulkopuolelle tai siirrä aktiivisubwoofer lähemmäs tätä laitetta. - Sijoita aktiivisubwoofer enintään n. 10 m etäisyydelle tästä laitteesta vaakasuoraan asentoon niin, että sen kansilevy on ylöspäin. - Riittävän ilmankierron varmistamiseksi sijoita aktiivisubwoofer niin, että sen jokaiselle sivulle jää vähintään 5 cm tyhjää tilaa. - Älä käytä aktiivisubwooferia tai tätä laitetta metallikaapissa tai kirjahyllyssä. 9

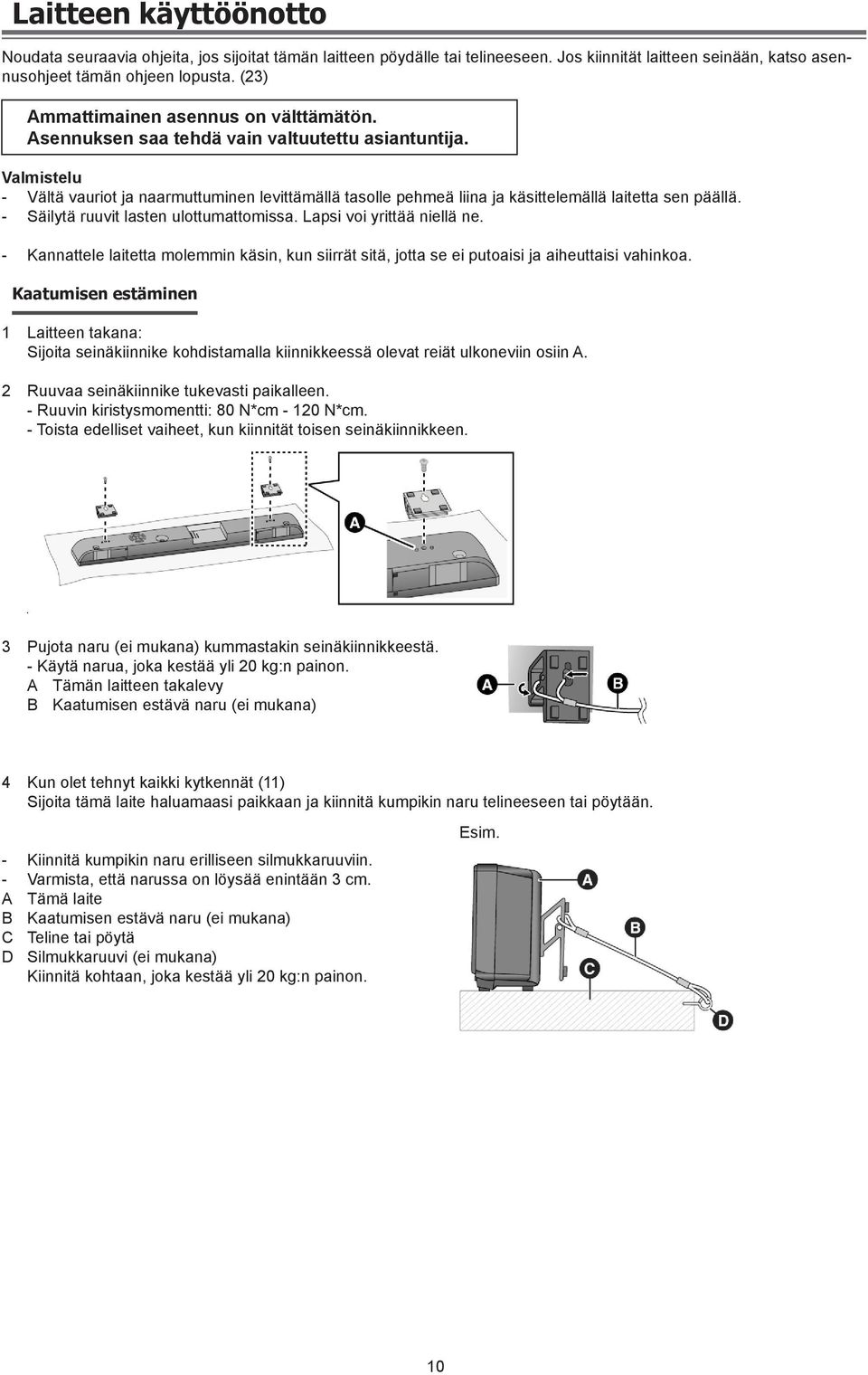

10 Laitteen käyttöönotto Noudata seuraavia ohjeita, jos sijoitat tämän laitteen pöydälle tai telineeseen. Jos kiinnität laitteen seinään, katso asennusohjeet tämän ohjeen lopusta. (23) Ammattimainen asennus on välttämätön. Asennuksen saa tehdä vain valtuutettu asiantuntija. Valmistelu - Vältä vauriot ja naarmuttuminen levittämällä tasolle pehmeä liina ja käsittelemällä laitetta sen päällä. - Säilytä ruuvit lasten ulottumattomissa. Lapsi voi yrittää niellä ne. - Kannattele laitetta molemmin käsin, kun siirrät sitä, jotta se ei putoaisi ja aiheuttaisi vahinkoa. Kaatumisen estäminen 1 Laitteen takana: Sijoita seinäkiinnike kohdistamalla kiinnikkeessä olevat reiät ulkoneviin osiin A. 2 Ruuvaa seinäkiinnike tukevasti paikalleen. - Ruuvin kiristysmomentti: 80 N*cm N*cm. - Toista edelliset vaiheet, kun kiinnität toisen seinäkiinnikkeen. 3 Pujota naru (ei mukana) kummastakin seinäkiinnikkeestä. - Käytä narua, joka kestää yli 20 kg:n painon. A Tämän laitteen takalevy B Kaatumisen estävä naru (ei mukana) 4 Kun olet tehnyt kaikki kytkennät (11) Sijoita tämä laite haluamaasi paikkaan ja kiinnitä kumpikin naru telineeseen tai pöytään. - Kiinnitä kumpikin naru erilliseen silmukkaruuviin. - Varmista, että narussa on löysää enintään 3 cm. A Tämä laite B Kaatumisen estävä naru (ei mukana) C Teline tai pöytä D Silmukkaruuvi (ei mukana) Kiinnitä kohtaan, joka kestää yli 20 kg:n painon. Esim. 10

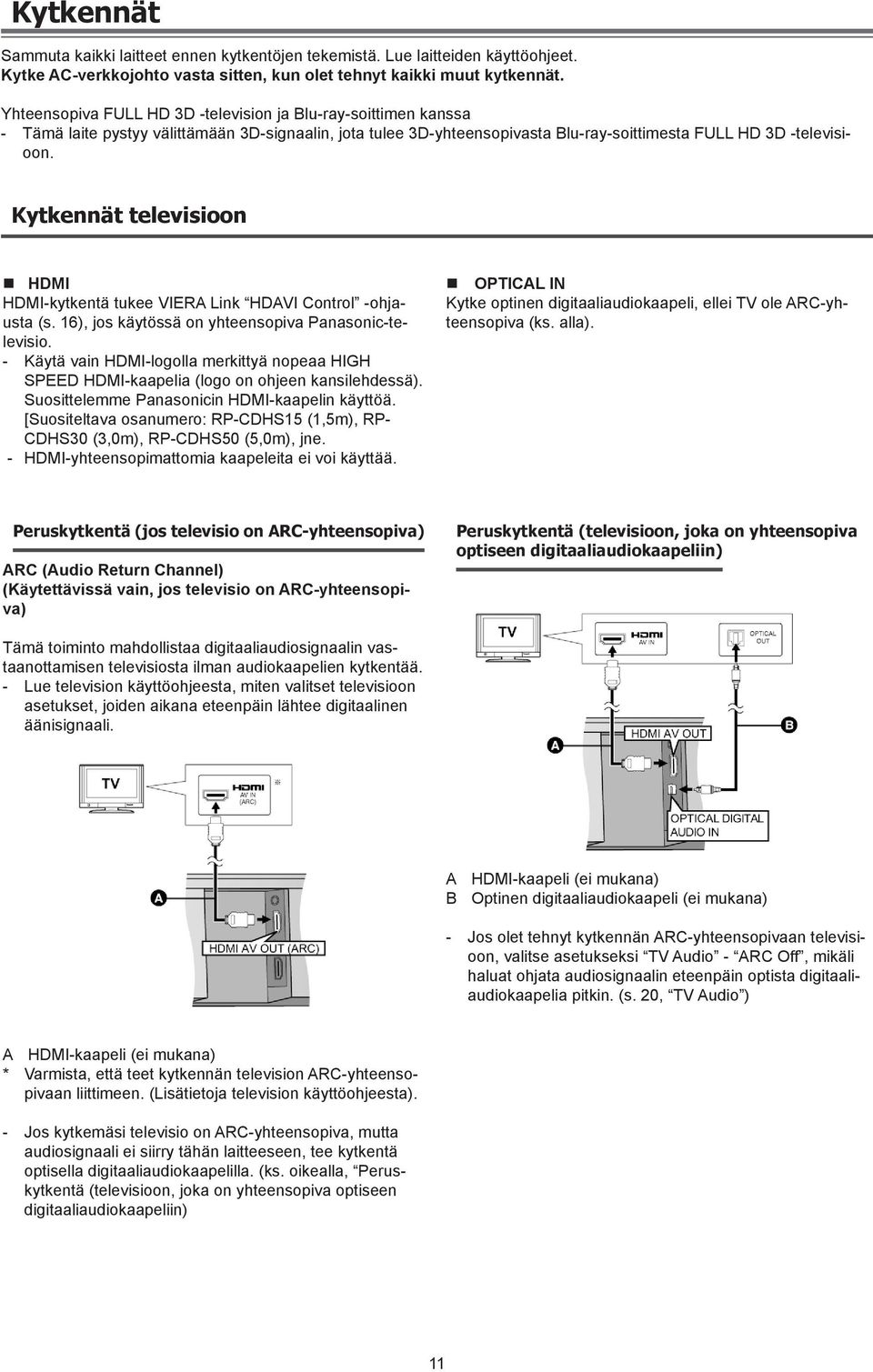

11 Kytkennät Sammuta kaikki laitteet ennen kytkentöjen tekemistä. Lue laitteiden käyttöohjeet. Kytke AC-verkkojohto vasta sitten, kun olet tehnyt kaikki muut kytkennät. Yhteensopiva FULL HD 3D -television ja Blu-ray-soittimen kanssa - Tämä laite pystyy välittämään 3D-signaalin, jota tulee 3D-yhteensopivasta Blu-ray-soittimesta FULL HD 3D -televisioon. Kytkennät televisioon HDMI HDMI-kytkentä tukee VIERA Link HDAVI Control -ohjausta (s. 16), jos käytössä on yhteensopiva Panasonic-televisio. - Käytä vain HDMI-logolla merkittyä nopeaa HIGH SPEED HDMI-kaapelia (logo on ohjeen kansilehdessä). Suosittelemme Panasonicin HDMI-kaapelin käyttöä. [Suositeltava osanumero: RP-CDHS15 (1,5m), RP- CDHS30 (3,0m), RP-CDHS50 (5,0m), jne. - HDMI-yhteensopimattomia kaapeleita ei voi käyttää. OPTICAL IN Kytke optinen digitaaliaudiokaapeli, ellei TV ole ARC-yhteensopiva (ks. alla). Peruskytkentä (jos televisio on ARC-yhteensopiva) ARC (Audio Return Channel) (Käytettävissä vain, jos televisio on ARC-yhteensopiva) Peruskytkentä (televisioon, joka on yhteensopiva optiseen digitaaliaudiokaapeliin) Tämä toiminto mahdollistaa digitaaliaudiosignaalin vastaanottamisen televisiosta ilman audiokaapelien kytkentää. - Lue television käyttöohjeesta, miten valitset televisioon asetukset, joiden aikana eteenpäin lähtee digitaalinen äänisignaali. A HDMI-kaapeli (ei mukana) B Optinen digitaaliaudiokaapeli (ei mukana) - Jos olet tehnyt kytkennän ARC-yhteensopivaan televisioon, valitse asetukseksi TV Audio - ARC Off, mikäli haluat ohjata audiosignaalin eteenpäin optista digitaaliaudiokaapelia pitkin. (s. 20, TV Audio ) A HDMI-kaapeli (ei mukana) * Varmista, että teet kytkennän television ARC-yhteensopivaan liittimeen. (Lisätietoja television käyttöohjeesta). - Jos kytkemäsi televisio on ARC-yhteensopiva, mutta audiosignaali ei siirry tähän laitteeseen, tee kytkentä optisella digitaaliaudiokaapelilla. (ks. oikealla, Peruskytkentä (televisioon, joka on yhteensopiva optiseen digitaaliaudiokaapeliin) 11

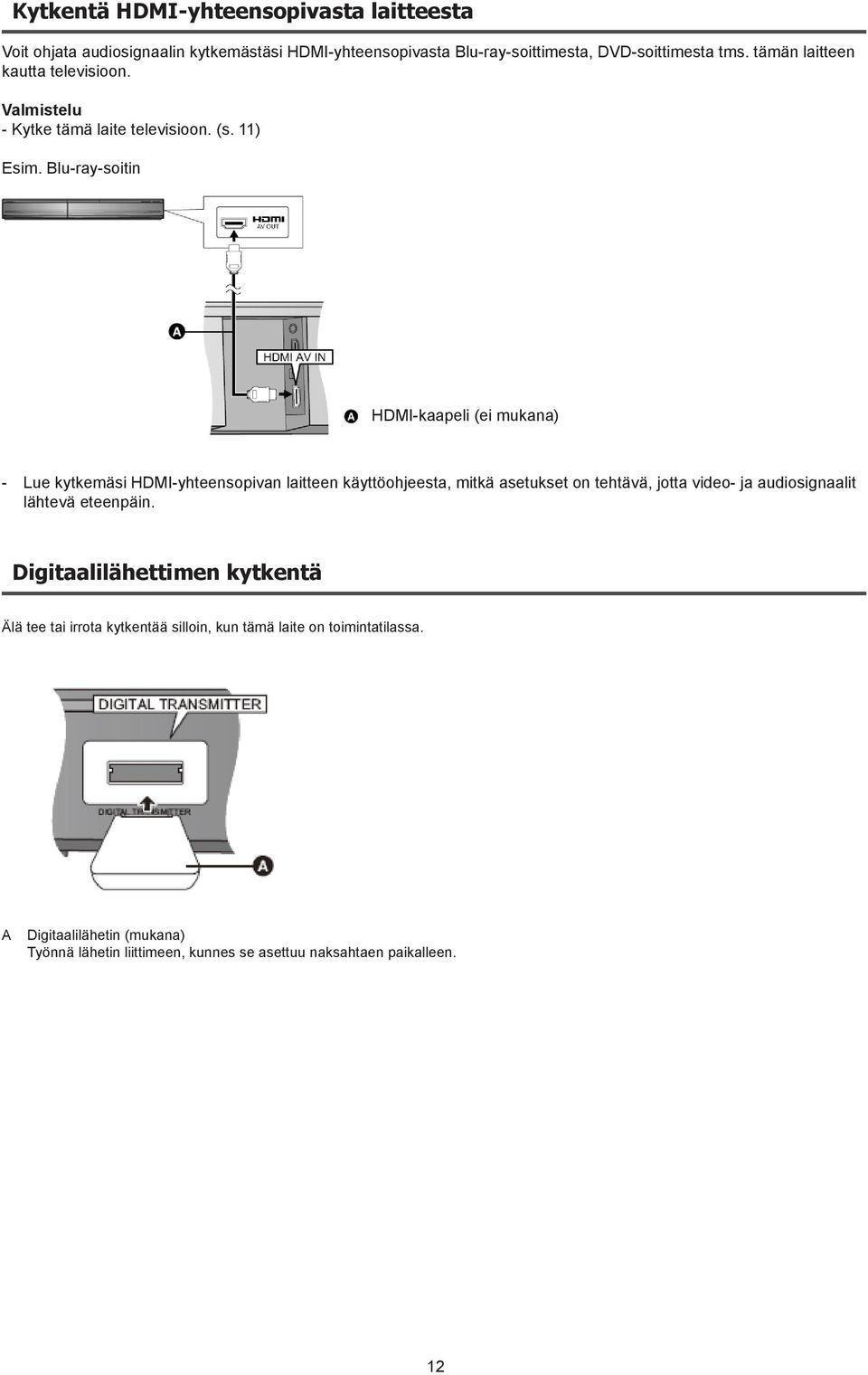

12 Kytkentä HDMI-yhteensopivasta laitteesta Voit ohjata audiosignaalin kytkemästäsi HDMI-yhteensopivasta Blu-ray-soittimesta, DVD-soittimesta tms. tämän laitteen kautta televisioon. Valmistelu - Kytke tämä laite televisioon. (s. 11) Esim. Blu-ray-soitin HDMI-kaapeli (ei mukana) - Lue kytkemäsi HDMI-yhteensopivan laitteen käyttöohjeesta, mitkä asetukset on tehtävä, jotta video- ja audiosignaalit lähtevä eteenpäin. Digitaalilähettimen kytkentä Älä tee tai irrota kytkentää silloin, kun tämä laite on toimintatilassa. A Digitaalilähetin (mukana) Työnnä lähetin liittimeen, kunnes se asettuu naksahtaen paikalleen. 12

13 AC-verkkojohdon kytkentä Jännitteenvalitsin on Aasian ja Afrikan malleissa. Tämän laitteen takalevy A AC-verkkojohto (mukana) Käytä vain mukana toimitettua verkkojohtoa. B Pistorasiaan Aktiivisubwooferin takalevy - Kytke vasta sitten, kun kaikki muut kytkennät on tehty. - Tämä järjestelmä käyttää vähän sähköä myös valmiustilassa (tämä laite: n. 0,2 W, atkiivisubwoofer: n. 0,4 W). Virtaa säästääksesi irrota verkkojohto pistorasiasta, ellet aio käyttää laitetta pitkään aikaan. - Mukana toimitettu AC-verkkojohto on tarkoitettu vain tähän laitteeseen. Älä kytke johtoa muihin laitteisiin. Älä kytke tähän laitteeseen muiden laitteiden johtoja. Aktiivisubwooferin langaton kytkentä Kytke aktiivisubwooferiin virta vasta, kun kaikki kytkennät ovat valmiit. Paina aktiivisubwooferin painiketta [ ]. A Virtapainike on/off [ ] Laite toimintatilaan, pois toimintatilasta. : Aktiivisubwoofer toimintatilassa : Aktiivisubwoofer ei toimintatilassa B WIRELESS LINK Langattoman yhteyden ilmaisin -Punainen: Aktiivisubwoofer on toimintatilassa, langaton yhteys ei ole käytössä -Vihreä: Aktiivisubwoofer on toimintatilassa, langaton yhteys on käytössä 13

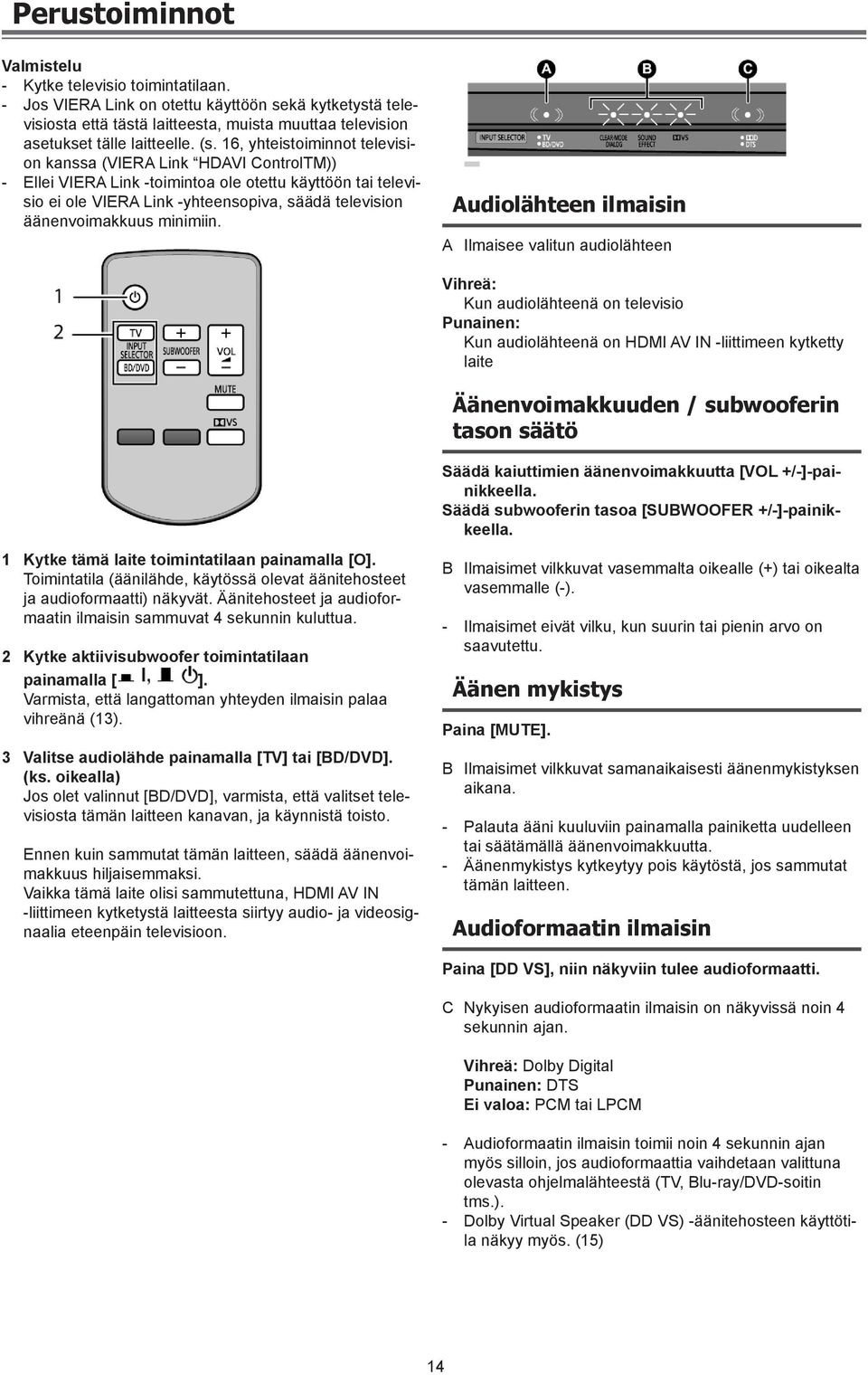

14 Perustoiminnot Valmistelu - Kytke televisio toimintatilaan. - Jos VIERA Link on otettu käyttöön sekä kytketystä televisiosta että tästä laitteesta, muista muuttaa television asetukset tälle laitteelle. (s. 16, yhteistoiminnot television kanssa (VIERA Link HDAVI ControlTM)) - Ellei VIERA Link -toimintoa ole otettu käyttöön tai televisio ei ole VIERA Link -yhteensopiva, säädä television äänenvoimakkuus minimiin. Audiolähteen ilmaisin A Ilmaisee valitun audiolähteen Vihreä: Kun audiolähteenä on televisio Punainen: Kun audiolähteenä on HDMI AV IN -liittimeen kytketty laite Äänenvoimakkuuden / subwooferin tason säätö Säädä kaiuttimien äänenvoimakkuutta [VOL +/-]-painikkeella. Säädä subwooferin tasoa [SUBWOOFER +/-]-painikkeella. 1 Kytke tämä laite toimintatilaan painamalla [O]. Toimintatila (äänilähde, käytössä olevat äänitehosteet ja audioformaatti) näkyvät. Äänitehosteet ja audioformaatin ilmaisin sammuvat 4 sekunnin kuluttua. 2 Kytke aktiivisubwoofer toimintatilaan painamalla [ ]. Varmista, että langattoman yhteyden ilmaisin palaa vihreänä (13). 3 Valitse audiolähde painamalla [TV] tai [BD/DVD]. (ks. oikealla) Jos olet valinnut [BD/DVD], varmista, että valitset televisiosta tämän laitteen kanavan, ja käynnistä toisto. Ennen kuin sammutat tämän laitteen, säädä äänenvoimakkuus hiljaisemmaksi. Vaikka tämä laite olisi sammutettuna, HDMI AV IN -liittimeen kytketystä laitteesta siirtyy audio- ja videosignaalia eteenpäin televisioon. B Ilmaisimet vilkkuvat vasemmalta oikealle (+) tai oikealta vasemmalle (-). - Ilmaisimet eivät vilku, kun suurin tai pienin arvo on saavutettu. Äänen mykistys Paina [MUTE]. B Ilmaisimet vilkkuvat samanaikaisesti äänenmykistyksen aikana. - Palauta ääni kuuluviin painamalla painiketta uudelleen tai säätämällä äänenvoimakkuutta. - Äänenmykistys kytkeytyy pois käytöstä, jos sammutat tämän laitteen. Audioformaatin ilmaisin Paina [DD VS], niin näkyviin tulee audioformaatti. C Nykyisen audioformaatin ilmaisin on näkyvissä noin 4 sekunnin ajan. Vihreä: Dolby Digital Punainen: DTS Ei valoa: PCM tai LPCM - Audioformaatin ilmaisin toimii noin 4 sekunnin ajan myös silloin, jos audioformaattia vaihdetaan valittuna olevasta ohjelmalähteestä (TV, Blu-ray/DVD-soitin tms.). - Dolby Virtual Speaker (DD VS) -äänitehosteen käyttötila näkyy myös. (15) 14

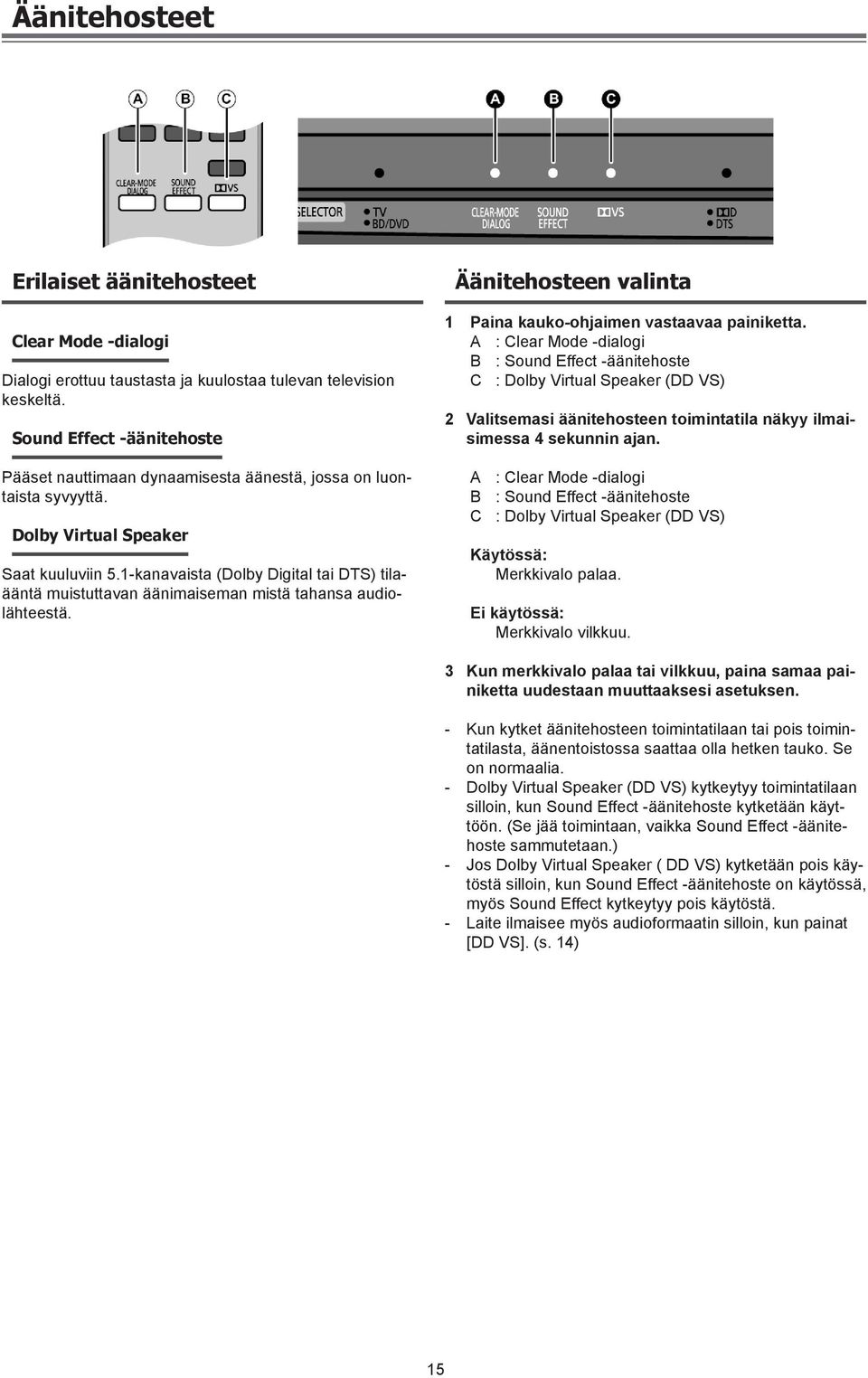

15 Äänitehosteet Erilaiset äänitehosteet Clear Mode -dialogi Dialogi erottuu taustasta ja kuulostaa tulevan television keskeltä. Sound Effect -äänitehoste Pääset nauttimaan dynaamisesta äänestä, jossa on luontaista syvyyttä. Dolby Virtual Speaker Saat kuuluviin 5.1-kanavaista (Dolby Digital tai DTS) tilaääntä muistuttavan äänimaiseman mistä tahansa audiolähteestä. Äänitehosteen valinta 1 Paina kauko-ohjaimen vastaavaa painiketta. A : Clear Mode -dialogi B : Sound Effect -äänitehoste C : Dolby Virtual Speaker (DD VS) 2 Valitsemasi äänitehosteen toimintatila näkyy ilmaisimessa 4 sekunnin ajan. A : Clear Mode -dialogi B : Sound Effect -äänitehoste C : Dolby Virtual Speaker (DD VS) Käytössä: Merkkivalo palaa. Ei käytössä: Merkkivalo vilkkuu. 3 Kun merkkivalo palaa tai vilkkuu, paina samaa painiketta uudestaan muuttaaksesi asetuksen. - Kun kytket äänitehosteen toimintatilaan tai pois toimintatilasta, äänentoistossa saattaa olla hetken tauko. Se on normaalia. - Dolby Virtual Speaker (DD VS) kytkeytyy toimintatilaan silloin, kun Sound Effect -äänitehoste kytketään käyttöön. (Se jää toimintaan, vaikka Sound Effect -äänitehoste sammutetaan.) - Jos Dolby Virtual Speaker ( DD VS) kytketään pois käytöstä silloin, kun Sound Effect -äänitehoste on käytössä, myös Sound Effect kytkeytyy pois käytöstä. - Laite ilmaisee myös audioformaatin silloin, kun painat [DD VS]. (s. 14) 15

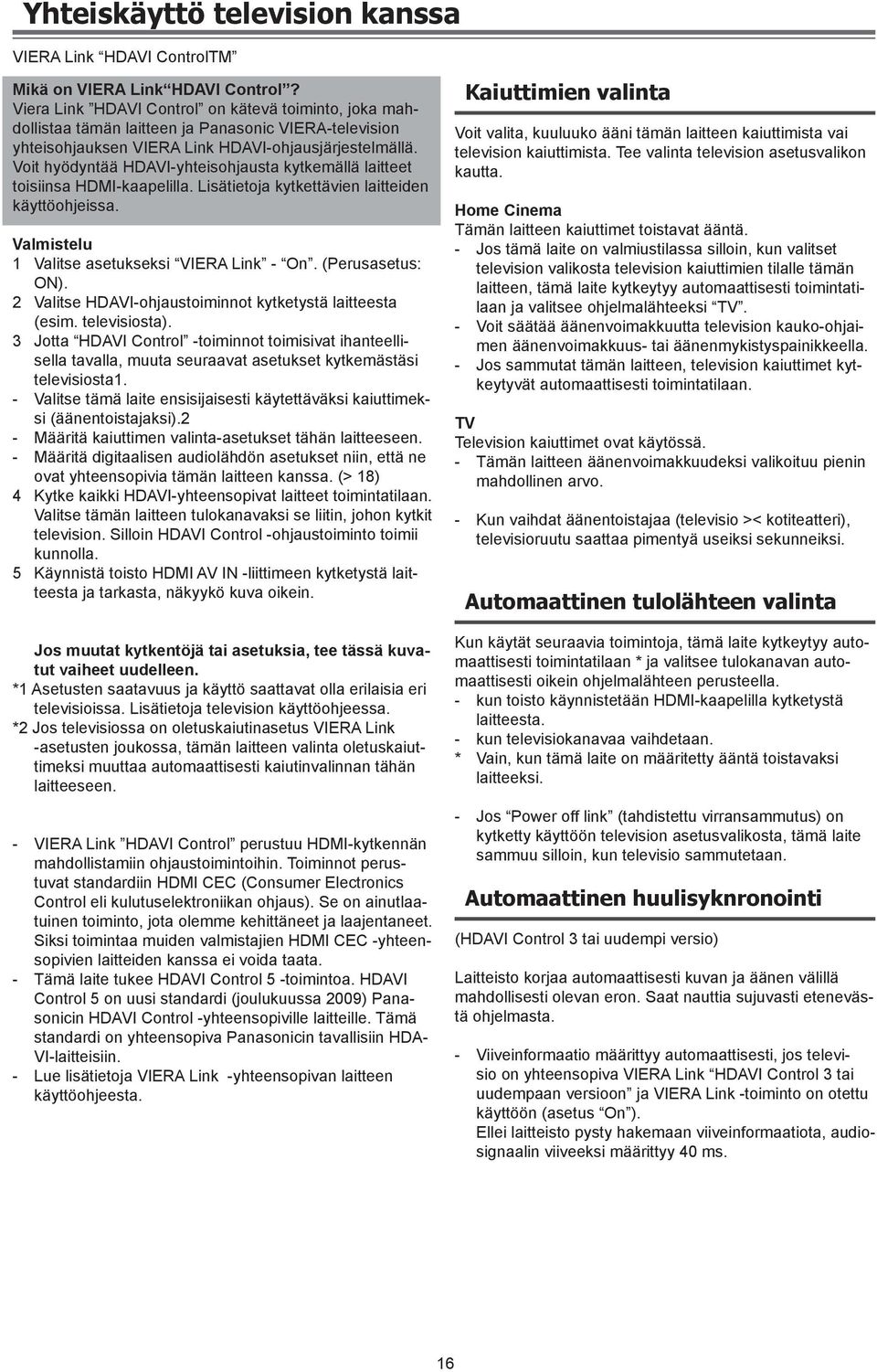

16 Yhteiskäyttö television kanssa VIERA Link HDAVI ControlTM Mikä on VIERA Link HDAVI Control? Viera Link HDAVI Control on kätevä toiminto, joka mahdollistaa tämän laitteen ja Panasonic VIERA-television yhteisohjauksen VIERA Link HDAVI-ohjausjärjestelmällä. Voit hyödyntää HDAVI-yhteisohjausta kytkemällä laitteet toisiinsa HDMI-kaapelilla. Lisätietoja kytkettävien laitteiden käyttöohjeissa. Valmistelu 1 Valitse asetukseksi VIERA Link - On. (Perusasetus: ON). 2 Valitse HDAVI-ohjaustoiminnot kytketystä laitteesta (esim. televisiosta). 3 Jotta HDAVI Control -toiminnot toimisivat ihanteellisella tavalla, muuta seuraavat asetukset kytkemästäsi televisiosta1. - Valitse tämä laite ensisijaisesti käytettäväksi kaiuttimeksi (äänentoistajaksi).2 - Määritä kaiuttimen valinta-asetukset tähän laitteeseen. - Määritä digitaalisen audiolähdön asetukset niin, että ne ovat yhteensopivia tämän laitteen kanssa. (> 18) 4 Kytke kaikki HDAVI-yhteensopivat laitteet toimintatilaan. Valitse tämän laitteen tulokanavaksi se liitin, johon kytkit television. Silloin HDAVI Control -ohjaustoiminto toimii kunnolla. 5 Käynnistä toisto HDMI AV IN -liittimeen kytketystä laitteesta ja tarkasta, näkyykö kuva oikein. Jos muutat kytkentöjä tai asetuksia, tee tässä kuvatut vaiheet uudelleen. *1 Asetusten saatavuus ja käyttö saattavat olla erilaisia eri televisioissa. Lisätietoja television käyttöohjeessa. *2 Jos televisiossa on oletuskaiutinasetus VIERA Link -asetusten joukossa, tämän laitteen valinta oletuskaiuttimeksi muuttaa automaattisesti kaiutinvalinnan tähän laitteeseen. - VIERA Link HDAVI Control perustuu HDMI-kytkennän mahdollistamiin ohjaustoimintoihin. Toiminnot perustuvat standardiin HDMI CEC (Consumer Electronics Control eli kulutuselektroniikan ohjaus). Se on ainutlaatuinen toiminto, jota olemme kehittäneet ja laajentaneet. Siksi toimintaa muiden valmistajien HDMI CEC -yhteensopivien laitteiden kanssa ei voida taata. - Tämä laite tukee HDAVI Control 5 -toimintoa. HDAVI Control 5 on uusi standardi (joulukuussa 2009) Panasonicin HDAVI Control -yhteensopiville laitteille. Tämä standardi on yhteensopiva Panasonicin tavallisiin HDA- VI-laitteisiin. - Lue lisätietoja VIERA Link -yhteensopivan laitteen käyttöohjeesta. Kaiuttimien valinta Voit valita, kuuluuko ääni tämän laitteen kaiuttimista vai television kaiuttimista. Tee valinta television asetusvalikon kautta. Home Cinema Tämän laitteen kaiuttimet toistavat ääntä. - Jos tämä laite on valmiustilassa silloin, kun valitset television valikosta television kaiuttimien tilalle tämän laitteen, tämä laite kytkeytyy automaattisesti toimintatilaan ja valitsee ohjelmalähteeksi TV. - Voit säätää äänenvoimakkuutta television kauko-ohjaimen äänenvoimakkuus- tai äänenmykistyspainikkeella. - Jos sammutat tämän laitteen, television kaiuttimet kytkeytyvät automaattisesti toimintatilaan. TV Television kaiuttimet ovat käytössä. - Tämän laitteen äänenvoimakkuudeksi valikoituu pienin mahdollinen arvo. - Kun vaihdat äänentoistajaa (televisio >< kotiteatteri), televisioruutu saattaa pimentyä useiksi sekunneiksi. Automaattinen tulolähteen valinta Kun käytät seuraavia toimintoja, tämä laite kytkeytyy automaattisesti toimintatilaan * ja valitsee tulokanavan automaattisesti oikein ohjelmalähteen perusteella. - kun toisto käynnistetään HDMI-kaapelilla kytketystä laitteesta. - kun televisiokanavaa vaihdetaan. * Vain, kun tämä laite on määritetty ääntä toistavaksi laitteeksi. - Jos Power off link (tahdistettu virransammutus) on kytketty käyttöön television asetusvalikosta, tämä laite sammuu silloin, kun televisio sammutetaan. Automaattinen huulisyknronointi (HDAVI Control 3 tai uudempi versio) Laitteisto korjaa automaattisesti kuvan ja äänen välillä mahdollisesti olevan eron. Saat nauttia sujuvasti etenevästä ohjelmasta. - Viiveinformaatio määrittyy automaattisesti, jos televisio on yhteensopiva VIERA Link HDAVI Control 3 tai uudempaan versioon ja VIERA Link -toiminto on otettu käyttöön (asetus On ). Ellei laitteisto pysty hakemaan viiveinformaatiota, audiosignaalin viiveeksi määrittyy 40 ms. 16

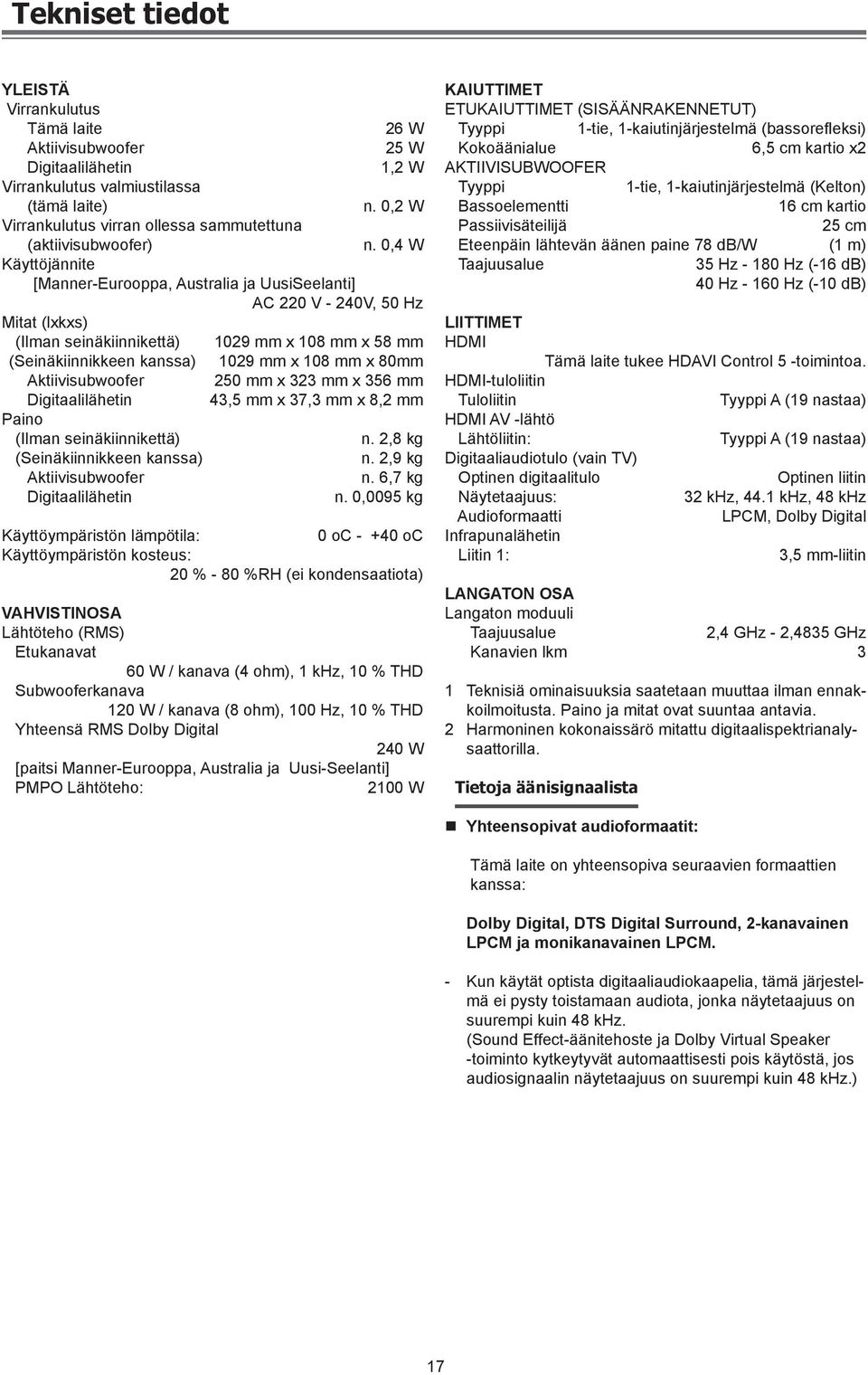

17 Tekniset tiedot YLEISTÄ Virrankulutus Tämä laite Aktiivisubwoofer Digitaalilähetin Virrankulutus valmiustilassa (tämä laite) Virrankulutus virran ollessa sammutettuna 6 W 5 W,2 W n. 0,2 W (aktiivisubwoofer) n. 0,4 W Käyttöjännite [Manner-Eurooppa, Australia ja UusiSeelanti] AC 220 V - 240V, 50 Hz Mitat (lxkxs) (Ilman seinäkiinnikettä) 1029 mm x 108 mm x 58 mm (Seinäkiinnikkeen kanssa) 1029 mm x 108 mm x 80mm Aktiivisubwoofer 250 mm x 323 mm x 356 mm Digitaalilähetin 43,5 mm x 37,3 mm x 8,2 mm Paino (Ilman seinäkiinnikettä) n. 2,8 kg (Seinäkiinnikkeen kanssa) n. 2,9 kg Aktiivisubwoofer n. 6,7 kg Digitaalilähetin n. 0,0095 kg Käyttöympäristön lämpötila: 0 oc oc Käyttöympäristön kosteus: 0 % - 80 %RH (ei kondensaatiota) VAHVISTINOSA Lähtöteho (RMS) Etukanavat 60 W / kanava (4 ohm), 1 khz, 10 % THD Subwooferkanava 0 W / kanava (8 ohm), 100 Hz, 10 % THD Yhteensä RMS Dolby Digital 40 W [paitsi Manner-Eurooppa, Australia ja Uusi-Seelanti] PMPO Lähtöteho: 00 W KAIUTTIMET ETUKAIUTTIMET (SISÄÄNRAKENNETUT) Tyyppi 1-tie, 1-kaiutinjärjestelmä (bassorefleksi) Kokoäänialue 6,5 cm kartio x2 AKTIIVISUBWOOFER Tyyppi -tie, 1-kaiutinjärjestelmä (Kelton) Bassoelementti 6 cm kartio Passiivisäteilijä 2 5 cm Eteenpäin lähtevän äänen paine 78 db/w (1 m) Taajuusalue 35 Hz Hz (-16 db) 40 Hz Hz (-10 db) LIITTIMET HDMI Tämä laite tukee HDAVI Control 5 -toimintoa. HDMI-tuloliitin Tuloliitin Tyyppi A (19 nastaa) HDMI AV -lähtö Lähtöliitin: Tyyppi A (19 nastaa) Digitaaliaudiotulo (vain TV) Optinen digitaalitulo Optinen liitin Näytetaajuus: 32 khz, 44.1 khz, 48 khz Audioformaatti LPCM, Dolby Digital Infrapunalähetin Liitin 1: 3,5 mm-liitin LANGATON OSA Langaton moduuli Taajuusalue,4 GHz - 2,4835 GHz Kanavien lkm 3 1 Teknisiä ominaisuuksia saatetaan muuttaa ilman ennakkoilmoitusta. Paino ja mitat ovat suuntaa antavia. 2 Harmoninen kokonaissärö mitattu digitaalispektrianalysaattorilla. Tietoja äänisignaalista Yhteensopivat audioformaatit: Tämä laite on yhteensopiva seuraavien formaattien kanssa: Dolby Digital, DTS Digital Surround, 2-kanavainen LPCM ja monikanavainen LPCM. - Kun käytät optista digitaaliaudiokaapelia, tämä järjestelmä ei pysty toistamaan audiota, jonka näytetaajuus on suurempi kuin 48 khz. (Sound Effect-äänitehoste ja Dolby Virtual Speaker -toiminto kytkeytyvät automaattisesti pois käytöstä, jos audiosignaalin näytetaajuus on suurempi kuin 48 khz.) 17

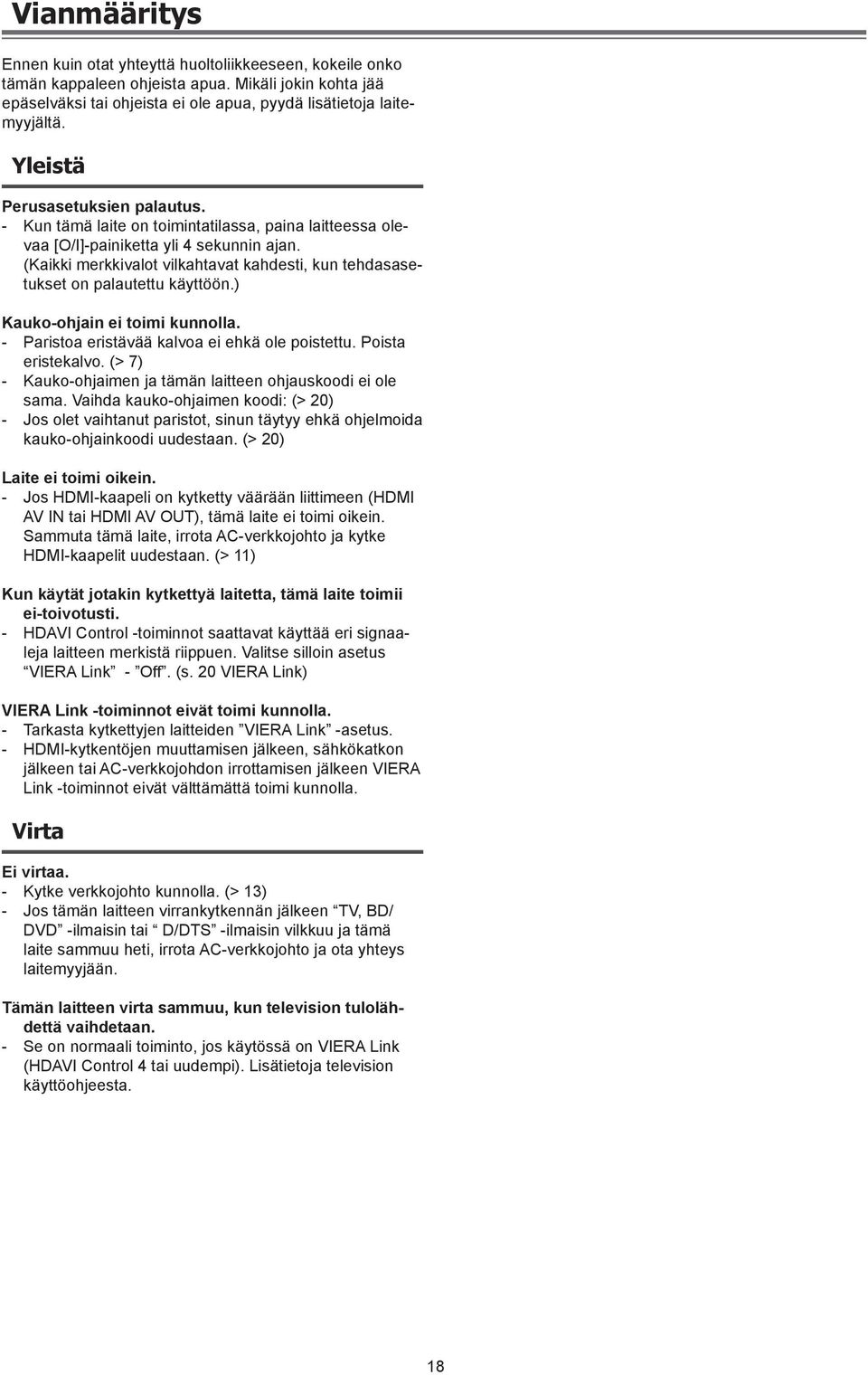

18 Vianmääritys Ennen kuin otat yhteyttä huoltoliikkeeseen, kokeile onko tämän kappaleen ohjeista apua. Mikäli jokin kohta jää epäselväksi tai ohjeista ei ole apua, pyydä lisätietoja laitemyyjältä. Yleistä Perusasetuksien palautus. - Kun tämä laite on toimintatilassa, paina laitteessa olevaa [O/I]-painiketta yli 4 sekunnin ajan. (Kaikki merkkivalot vilkahtavat kahdesti, kun tehdasasetukset on palautettu käyttöön.) Kauko-ohjain ei toimi kunnolla. - Paristoa eristävää kalvoa ei ehkä ole poistettu. Poista eristekalvo. (> 7) - Kauko-ohjaimen ja tämän laitteen ohjauskoodi ei ole sama. Vaihda kauko-ohjaimen koodi: (> 20) - Jos olet vaihtanut paristot, sinun täytyy ehkä ohjelmoida kauko-ohjainkoodi uudestaan. (> 20) Laite ei toimi oikein. - Jos HDMI-kaapeli on kytketty väärään liittimeen (HDMI AV IN tai HDMI AV OUT), tämä laite ei toimi oikein. Sammuta tämä laite, irrota AC-verkkojohto ja kytke HDMI-kaapelit uudestaan. (> 11) Kun käytät jotakin kytkettyä laitetta, tämä laite toimii ei-toivotusti. - HDAVI Control -toiminnot saattavat käyttää eri signaaleja laitteen merkistä riippuen. Valitse silloin asetus VIERA Link - Off. (s. 20 VIERA Link) VIERA Link -toiminnot eivät toimi kunnolla. - Tarkasta kytkettyjen laitteiden VIERA Link -asetus. - HDMI-kytkentöjen muuttamisen jälkeen, sähkökatkon jälkeen tai AC-verkkojohdon irrottamisen jälkeen VIERA Link -toiminnot eivät välttämättä toimi kunnolla. Virta Ei virtaa. - Kytke verkkojohto kunnolla. (> 13) - Jos tämän laitteen virrankytkennän jälkeen TV, BD/ DVD -ilmaisin tai D/DTS -ilmaisin vilkkuu ja tämä laite sammuu heti, irrota AC-verkkojohto ja ota yhteys laitemyyjään. Tämän laitteen virta sammuu, kun television tulolähdettä vaihdetaan. - Se on normaali toiminto, jos käytössä on VIERA Link (HDAVI Control 4 tai uudempi). Lisätietoja television käyttöohjeesta. 18

19 Ääni Ei ääntä (tai kuvaa). - Kytke mykistys pois käytöstä. (> 14) - Tarkista kytkennät muihin laitteisiin. (> 11) - Tarkasta tähän laitteeseen kytkemiesi laitteiden äänisignaalien lähtöasetukset. - Sammuta tämä laite ja kytke se sitten takaisin toimintatilaan. - Jos olet tehnyt kytkennän ARC-yhteensopivaan televisioon, varmista, onko televisiosta valittu kytkentäliitin ARC-yhteensopiva. - Jos kytkennät on tehty oikein, ongelma saattaa olla kaapeleissa. Tee kytkentä uudestaan eri kaapeleilla. - Kun käytät optista digitaaliaudiokaapelia, tämä järjestelmä ei pysty toistamaan audiota, jonka näytetaajuus on suurempi kuin 48 khz. Ääni ei kuulu, kun toistat DVD-Audio-levyä. - Se saattaa johtua levyn digitaalisesta kopiosuojauksesta, jos käytät optista digitaaliaudiokaapelia. Tämä laitteisto ei pysty toistamaan ääntä, jonka näytetaajuus on suurempi kuin 48 khz. Jos D/DTS -ilmaisin vilkkuu, irrota AC-verkkojohto ja ota yhteys laitemyyjään. Jos TV, BD/DVD -ilmaisin vilkkuu, yritä korjata vika seuraavilla tavoilla. Ota yhteys laitemyyjään, mikäli ongelma ei häviä. - Sammuta kytketty laite ja kytke se sitten takaisin toimintatilaan. - Sammuta tämä laite ja kytke HDMI-kaapelit uudestaan, kytke sen jälkeen tämä laite takaisin toimintatilaan. Aktiivisubwoofer Ei virtaa. - Varmista, että aktiivisubwooferin verkkojohto on kytketty oikein. Aktiivisubwoofer sammuu heti virrankytkemisen jälkeen. - Irrota verkkojohto pistorasiasta ja ota yhteys laitemyyjään. Ei ääntä aktiivisubwooferista. - Tarkista, että aktiivisubwoofer on toimintatilassa. - Tarkista, että langattoman yhteyden ilmaisin palaa vihreänä. (s. 13) Langattoman yhteyden ilmaisin palaa punaisena. - Tämän laitteen ja aktiivisubwooferin välillä ei ole yhteyttä. - Varmista, että tämä laite on toimintatilassa. - Varmista, että digitaalilähetin on kytketty kunnolla tässä laitteessa olevaan liittimeen. (s. 12) - Kytke aktiivisubwoofer pois toimintatilasta, sitten takaisin toimintatilaan. Vaihtoehtoisesti kytke aktiivisubwoofer pois toimintatilasta, irrota verkkojohto hetkeksi ja kytke se sitten takaisin. Mikäli ongelma ei ratkea, ota yhteys laitemyyjään. Subwooferin ääni pätkii. - Aktiivisubwoofer hakee automaattisesti häiriötöntä kanavaa. Mikäli häiriöt eivät lopu, siirrä muut langattomat laitteet pois aktiivisubwooferin toimintaetäisyydeltä tai siirrä aktiivisubwoofer lähemmäs tätä laitetta. (s. 9) Jos tämä laite on kytketty muuhun kuin Panasonicin ARC-yhteensopivaan televisioon, tee kytkentä optisella digitaaliaudiokaapelilla. (> 11) - Kun olet tehnyt kytkennän optisella digitaaliaudiokaapelilla, tämän laitteen asetus on muutettava niin, että audiotuloliitin on määritetty. (20, TV Audio). Ääni toistuu television kaiuttimista mutta ei tämän laitteen kaiuttimista. - Jos olet tehnyt kytkennän VIERA Link (HDAVI Control) -yhteensopivaan televisioon, muuta tämän laitteen audiolähtöasetuksia. (> 16) Sekä ensisijainen että toissijainen ääniraita kuuluvat samanaikaisesti. - Muuta digitaalisen audiolähdön asetusta televisiosta tai kytkemästäsi laitteesta. Valitse sitten haluamasi audiokanava. (Lisätietoja television tai kytkemäsi laitteen käyttöohjeesta.) 19

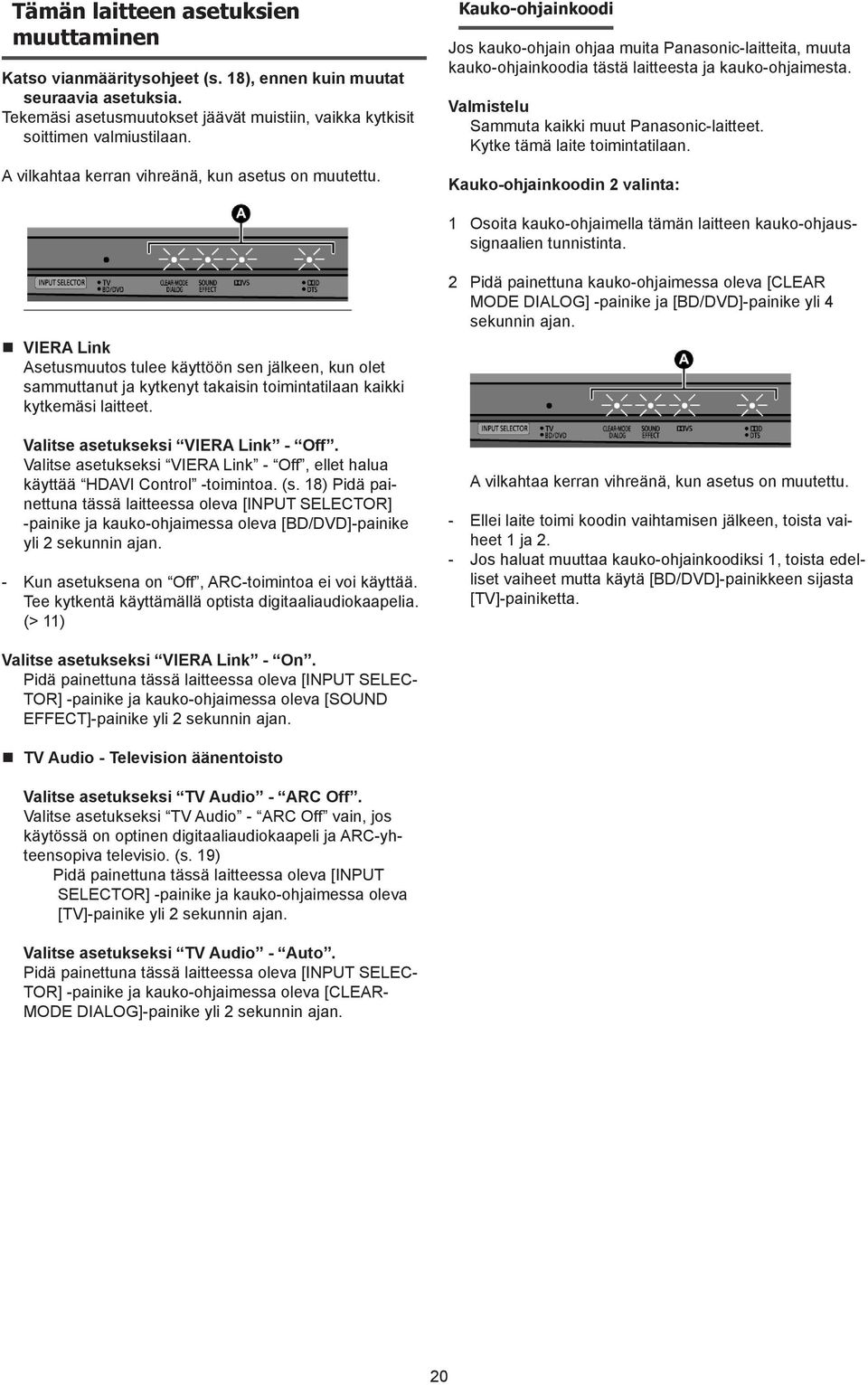

20 Tämän laitteen asetuksien muuttaminen Katso vianmääritysohjeet (s. 18), ennen kuin muutat seuraavia asetuksia. Tekemäsi asetusmuutokset jäävät muistiin, vaikka kytkisit soittimen valmiustilaan. A vilkahtaa kerran vihreänä, kun asetus on muutettu. Kauko-ohjainkoodi Jos kauko-ohjain ohjaa muita Panasonic-laitteita, muuta kauko-ohjainkoodia tästä laitteesta ja kauko-ohjaimesta. Valmistelu Sammuta kaikki muut Panasonic-laitteet. Kytke tämä laite toimintatilaan. Kauko-ohjainkoodin 2 valinta: 1 Osoita kauko-ohjaimella tämän laitteen kauko-ohjaussignaalien tunnistinta. VIERA Link Asetusmuutos tulee käyttöön sen jälkeen, kun olet sammuttanut ja kytkenyt takaisin toimintatilaan kaikki kytkemäsi laitteet. Valitse asetukseksi VIERA Link - Off. Valitse asetukseksi VIERA Link - Off, ellet halua käyttää HDAVI Control -toimintoa. (s. 18) Pidä painettuna tässä laitteessa oleva [INPUT SELECTOR] -painike ja kauko-ohjaimessa oleva [BD/DVD]-painike yli 2 sekunnin ajan. - Kun asetuksena on Off, ARC-toimintoa ei voi käyttää. Tee kytkentä käyttämällä optista digitaaliaudiokaapelia. (> 11) 2 Pidä painettuna kauko-ohjaimessa oleva [CLEAR MODE DIALOG] -painike ja [BD/DVD]-painike yli 4 sekunnin ajan. A vilkahtaa kerran vihreänä, kun asetus on muutettu. - Ellei laite toimi koodin vaihtamisen jälkeen, toista vaiheet 1 ja 2. - Jos haluat muuttaa kauko-ohjainkoodiksi 1, toista edelliset vaiheet mutta käytä [BD/DVD]-painikkeen sijasta [TV]-painiketta. Valitse asetukseksi VIERA Link - On. Pidä painettuna tässä laitteessa oleva [INPUT SELEC- TOR] -painike ja kauko-ohjaimessa oleva [SOUND EFFECT]-painike yli 2 sekunnin ajan. TV Audio - Television äänentoisto Valitse asetukseksi TV Audio - ARC Off. Valitse asetukseksi TV Audio - ARC Off vain, jos käytössä on optinen digitaaliaudiokaapeli ja ARC-yhteensopiva televisio. (s. 19) Pidä painettuna tässä laitteessa oleva [INPUT SELECTOR] -painike ja kauko-ohjaimessa oleva [TV]-painike yli 2 sekunnin ajan. Valitse asetukseksi TV Audio - Auto. Pidä painettuna tässä laitteessa oleva [INPUT SELEC- TOR] -painike ja kauko-ohjaimessa oleva [CLEAR- MODE DIALOG]-painike yli 2 sekunnin ajan. 20

21 Infrapunasignaalien lähetin Infrapunalähetinkytkennän ansiosta voit lähettää tämän laitteen kauko-ohjaussignaalien vastaanottimen vastaanottamat infrapunasignaalit televisioon. Käytä television kauko-ohjainta tämän laitteen kauko-ohjaussignaalien vastaanottimen toiminta-alueella. - Lisätietoja sivulla 6. 1 Kytke liitin tämän laitteen Ir SYSTEM -liittimeen. 2 Sijoita infrapunalähetin television kauko-ohjaussignaalien vastaanottimen näköetäisyydelle. Tarkasta television kauko-ohjaussignaalien vastaanottimen sijainti television käyttöohjeesta. 3 Osoita television kauko-ohjaimella tämän laitteen kaukoohjaussignaalien vastaanotinta ja ohjaa televisiota. - Tämän laitteen kauko-ohjaussignaalien vastaanottimen sijainnin näet sivulta 6. Infrapunalähetin - Puhdista pinta, johon aiot kiinnittää teipin. - Jos irrotat teipin, pinta saattaa vaurioitua ja jäljelle saattaa jäädä liimaa. Kun olet varmistanut, että televisio toimii oikein, kiinnitä teipillä. - Mukana toimitettu infrapunalähetin on yhteensopiva vain Panasonic-televisioiden kanssa. Sijoitusesimerkki Laitteen takana Television kauko-ohjaussignaalien vastaanotin Teippi 21

22 22

23 Asennusohje Kotiteatterin äänentoistojärjestelmä SC-HTB500 Turvallisuusohjeita VAROITUS VAKAVASTA VAARASTA Varmista, että asennuspaikka on riittävän kestävä pitkäaikaiseen sijoitukseen. - Mikäli kestävyys heikkenee pitkäaikaisen käytön myötä, laite voi pudota ja mahdollisesti aiheuttaa vahinkoa. Asennuksen saa tehdä vain valtuutettu asiantuntija. - Väärä asennus voi aiheuttaa laitteen putoamisen, ja seurauksena saattaa olla henkilövahinko. Ota huomioon turvatekijä, kun lasket mahdollisen asennuspaikan kestävyyttä (noin 10 kertaa tuotteen paino). - Ellei kestävyys ole riittävä, laite voi pudota, ja seurauksena saattaa olla henkilövahinko. Älä asenna laitetta paikkaan, joka ei kestä sen painoa. - Jos asennuspaikka ei ole riittävän kestävä, laite saattaa pudota. Älä muuta seinäkiinnikkeitä. - Muuten laite saattaa pudota ja vaurioitua, ja seurauksena saattaa olla henkilövahinko. Asenna laite noudattamalla vain näissä ohjeissa kuvattuja vaiheita: älä asenna sitä millään muulla tavalla. - Muuten laite saattaa pudota ja vaurioitua, ja seurauksena saattaa olla henkilövahinko. Älä sijoita laitetta muualle kuin pystysuoraan seinään. - Muuten laite saattaa pudota ja vaurioitua, ja seurauksena saattaa olla henkilövahinko. VAROITUS Älä asenna laitetta paikkaan, jossa se altistuu kosteudelle, pölylle, savulle, höyrylle tai kuumuudelle tai ilmastointilaitteen alle, jossa sen päälle voi pudota vettä. - Sillä saattaa olla haitallinen vaikutus laitteeseen ja seurauksena voi olla tulipalo tai sähköisku. Jätä tyhjää tilaa takalevyn ja seinän väliin. - Laitteessa on ilmastointiaukot edessä ja takana. Niiden peittäminen saattaa johtaa tulipaloon. Asenna kiinnitysruuvit ja verkkojohto sellaiseen paikkaan, etteivät ne ole kosketuksissa metalliesineisiin eikä johdotuksiin seinän sisässä. - Sähköisku voi aiheutua kontaktista metalliesineeseen seinän sisässä. Käytä asennuksessa määrätarkoitukseen tehtyjä osia. - Muuten laite saattaa pudota seinältä, ja seurauksena saattaa olla henkilövahinko. Kun irrotat tämän laitteen, irrota myös kiinnitysruuvit. - Muuten ruuvit saattavat jäädä kiinni johonkin, ja seurauksena saattaa olla henkilövahinko. Jotta voisit käyttää tätä laitetta turvallisesti, asenna se oikealle korkeudelle. - Muuten laite saattaa pudota, ja seurauksena saattaa olla henkilövahinko. 23

24 VAROITUS VAKAVASTA VAARASTA AMMATTIMAINEN ASENNUS ON VÄLTTÄMÄTÖN. PANASONIC EI OTA VASTUUTA MISTÄÄN VARALLISUUSVAHINGOSTA JA/TAI VAIKEASTA VAMMASTA, MUKAAN LUKIEN KUOLEMA, JOKA ON SEURAUSTA VÄÄRÄSTÄ ASENNUKSESTA TAI VIRHEELLISESTÄ KÄSITTELYSTÄ. Käsittelyä koskevia kehotuksia: 1 Noudata huolellisuutta, kun valitset laitteelle paikkaa, koska valo ja lämpö saattavat aiheuttaa muutoksia laitteen väriin tai rakenteeseen, mikäli se altistuu suoraan auringonvalolle tai sijaitsee lähellä lämmityslaitetta. 2 Puhdista seinäkiinnikkeet puhdistamalla ne pehmeällä, kuivalla liinalla (kuten puuvillalla tai flanellilla). Jos seinäkiinnikkeet ovat erittäin likaiset, poista lika käyttämällä neutraalia pesuainetta, joka on laimennettu vedellä, ja pyyhi ne sitten puhtaiksi kuivalla liinalla. Älä käytä bensiiniä, ohenninta tai huonekaluvahaa, sillä ne voivat aiheuttaa pinnoitteen irtoamisen. (Lisätietoja laitteen puhdistamisesta laitteen käyttöohjeessa (5). Jos puhdistat laitteen kemiallisella puhdistusliinalla, noudata liinan käyttöohjeita.) Varotoimia seinäkiinnikkeiden kiinnittämiseen - Seinäkiinnikkeet on tarkoitettu laitteen kiinnittämiseksi pystysuoraan seinään. Älä kiinnitä niitä mihinkään muuhun pintaan kuin pystysuoraan seinään. - Varmistaaksesi laitteen virheettömän toiminnan ja estääksesi ongelmat älä valitse sijoituspaikaksi mitään seuraavista: - sprinklerin tai palo/savuilmaisimen lähelle - paikkaan, jossa voi altistua tärinälle tai iskuille - lähelle suurjännitelinjaa tai dynaamisen tehon lähdettä - paikkaan, jossa voi altistua magnetismille, kuumuudelle, vesihöyrylle tai noelle. - paikkaan, johon tulee ilmaa lämmityslaitteesta - paikkaan, jossa voi tiivistyä vesipisaroita ilmastointilaitteesta tai muusta laitteesta. - Kiinnitä käyttämällä tekniikoita, jotka sopivat asennuspaikan rakenteeseen ja materiaaleihin. - Levitä pehmeä liina lattialle, jotta laitteeseen ja lattiaan ei jää jälkiä tai naarmuja kokoamis- ja asennustyön aikana. - Kun ruuvaat osia kiinni, varmista, että ruuveja ei ruuvata liian löysään eikä liian kireälle. - Varmista riittävän huolellisesti, että työskentelyalue on turvallinen, kun teet kokoamis- ja asennustyötä ja vaihdat paikkaa työn edetessä. - Älä asenna laitetta kattovalon alle (kohdevalon, halogeenivalon tms.) Muuten laitteen suojakuori voi vääntyä tai vaurioitua kuumuuden takia. Älä kytke tätä laitetta verkkosähköön asennuksen aikana. Kun ruuvaat osia kiinni, varmista, että ruuveja ei ruuvata liian löysään eikä liian kireälle. 24

25 Osat Tässä asennusohjeessa olevat kuvat on tarkoitettu vain havainnekäyttöön. Tarkasta mukana toimitetut osat ennen aloittamista. 2 seinäkiinnikettä 2 ruuvia 2 lukkosokkaa 1 digitaalilähetin AC-verkkojohto Australia ja Uusi-Seelanti Saudi Arabia ja Kuwait (Muut) Erikseen myytävät osat (ei mukana) - Ruuvit seinäkiinnikkeille - Ruuvit putoamisen estävälle, seinään kiinnitettävälle narulle - Putoamisen estävä naru - Käytä erikseen myytäviä ruuveja, joiden nimellisläpimitta on 4.0mm ja jotka sopivat seinämateriaaliin (puu, teräsrakenne, betoni tms.), johon kiinnität seinäkiinnikkeet. - Tuotenumerot on tarkistettu toukokuussa Niitä voidaan muuttaa. Asennus Älä käytä asentamiseen mitään mutta kuin ilmoitettua tapaa Seinäkiinnikkeiden kiinnitys Valmistelu - Vältä vauriot ja naarmuttuminen levittämällä tasolle pehmeä liina ja käsittelemällä laitetta sen päällä. - Säilytä ruuvit lasten ulottumattomissa. Lapsi voi yrittää niellä ne. - Kannattele laitetta molemmin käsin, kun siirrät sitä, jotta se ei putoaisi ja aiheuttaisi vahinkoa. 1 Laitteen takana: Sijoita seinäkiinnike kohdistamalla kiinnikkeessä olevat reiät ulkoneviin osiin A. 2 Ruuvaa seinäkiinnike tukevasti paikalleen. Ruuvin kiristysmomentti: 80 N*cm N*cm. Toista edelliset vaiheet, kun kiinnität toisen seinäkiinnikkeen. 25

26 Kytkennät 3 Tee kaikki tarvittavat kytkennät tähän laitteeseen. (> 11) - Kytke AC-verkkojohto tähän laitteeseen, mutta älä kytke sitä pistorasiaan, ennen kuin asennus on valmis. - Lisätietoja tämän laitteen käyttöohjeesta. Sijoitus 4 Käytä alla annettuja mittoja paikantaaksesi ruuvien kohdat seinältä. A 36 mm B 72 mm C mm D 812 mm - Jätä vähintään 20 mm tyhjää tilaa laitteen päälle ja 100 mm tyhjää tilaa laitteen kummallekin puolelle. Muuten laitetta ei voi kiinnittää seinään. - Varmista, että laitteen yläpuolella on riittävästi tyhjää tilaa ja että ruuvin reikien kohdat ovat samassa tasossa, ennen kuin kiinnität ruuvit seinään. - Käytä vatupassia tarkistaaksesi, että molemmat ruuvauskohdat ovat samassa tasossa. 5 Tarkasta asennuspaikan kestävyys. - Tarkasta seinän kestävyys kahdesta ruuvauskohdasta. Mikäli jommankumman kohdan kestävyys on puutteellinen, vahvista sitä riittävästi. - Seinän täytyy ruuvin kiinnityskohdasta kestää 20 kg:n paino. 26

27 Seinäkiinnitys 6 Pujota naru (ei mukana) seinäkiinnikkeestä. Käytä narua, joka kestää yli 20 kg:n painon. A Tämän laitteen takalevy B Putoamisen estävä naru (ei mukana) 7 Kiinnitä lukkosokat seinäkiinnikkeeseen. - Lukkosokat on suunniteltu lukitsemaan seinäkiinnikkeet ruuveihin, joihin tämä laite on kiinnitetty. Näin ollen ne estävät tätä laitetta putoamasta ruuvien varasta. - Säilytä lukkosokat lasten ulottumattomissa. Lapsi voi yrittää niellä ne. - Laita lukkosokat kuten alla olevassa kuvassa. - Varmista, että lukkosokka ei jää kiinni putoamista estävään naruun. A Älä työnnä lukkosokkaa tätä kohtaa pitemmälle. 8 Ruuvaa 2 ruuvia (ei mukana) ruuvauskohtiin, jotka paikansit vaiheessa 4. A Vähintään 30 mm B halk. 4.0 mm C halk. 7.8 mm mm D Seinä E 5.0 mm mm - Noudata huolellisuutta, kun kiinnität tämän laitteen seinään. Varmista aina, ettei sähköjohtoja tai putkia ole seinässä, ennen kuin ripustat tämän laitteen. - Säilytä ruuvit lasten ulottumattomissa. Lapsi voi yrittää niellä ne. - Käytä tämän laitteen seinäkiinnitykseen erikseen myytäviä ruuveja, joiden nimellisläpimitta on 4.0mm, jotka sopivat seinämateriaaliin (puu, teräsrakenne, betoni tms.) ja joista jokainen kannattelee yli 20 kg:n painon. - Seinän täytyy ruuvin kiinnityskohdasta kestää 20kg:n paino. - Väärä kiinnitys voi rikkoa seinän ja tämän laitteen. 27

28 9 Ripusta laite tukevasti kiinnitysruuvien varaan. A Siirrä tätä laitetta niin, että ruuvi on tässä kohdassa. - Varmista, että molemmat seinäkiinnikkeet ovat pitävästi kiinni ruuveissa. - Jos tämä laite on kallistunut eteenpäin, irrota laite ruuvien varasta ja säädä kiristämällä ruuveja. 10 Paina lukkosokat kokonaan paikalleen. A B C Tämän laitteen takalevy Lukkosokka (mukana) Ruuvi (ei mukana) Varmista, että kiinnität molemmat lukkosokat oikein. 11 Kiinnitä naru seinään ruuvilla (ei mukana). - Säilytä ruuvit lasten ulottumattomissa. Lapsi voi yrittää niellä ne. - Tarkasta asennuspaikan kestävyys. Seinän täytyy ruuvin kiinnityskohdasta kestää 20 kg:n paino. Mikäli jommankumman kohdan kestävyys on puutteellinen, vahvista sitä riittävästi. Esim. A B C Tämän laitteen takalevy Putoamisen estävä naru (ei mukana) Silmukkaruuvi (ei mukana) 28

29 SUOMI VAROITUS: VÄHENNÄ TULIPALON, SÄHKÖISKUN TAI LAITTEISTON VAHINGOITTUMISEN VAARAA -TÄTÄ LAITETTA EI SAA ALTISTAA SATEELLE, KOSTEUDELLE, ROISKEILLE TAI TIPPUVILLE NESTEILLE. LAITTEEN PÄÄLLE EI SAA MYÖSKÄÄN ASETTAA MITÄÄN NESTEELLÄ TÄYTETTYÄ ESINETTÄ, KUTEN MALJAKKOA. - KÄYTÄ VAIN SUOSITELTUJA LISÄVARUSTEITA. - ÄLÄ IRROTA KANTTA (TAI TAUSTAA). SISÄLLÄ EI OLE KÄYTTÄJÄN HUOLLETTAVISSA OLEVIA OSIA. HUOLLON SAA SUORITTAA VAIN AMMATTITAITOINEN HENKILÖKUNTA. VAROITUS! - ÄLÄ ASENNA TAI LAITA TÄTÄ LAITETTA KABINETTITYYPPISEEN KIRJAKAAPPIIN TAI MUUHUN SULJETTUUN TILAAN, JOTTA TUULETUS ONNISTUISI. VARMISTA, ETTÄ VERHO TAI MIKÄÄN MUU MATERIAALI EI HUONONNA TUULETUSTA, JOTTA VÄLTETTÄISIIN YLIKUUMENEMISESTA JOHTUVA SÄHKÖISKU- TAI TULIPALOVAARA. - ÄLÄ PEITÄ LAITTEEN TUULETUSAUKKOJA SANOMALEHDELLÄ, PÖYTÄLIINALLA, VERHOLLA TAI MUULLA VASTAAVALLA ESINEELLÄ. -ÄLÄ ASETA PALAVAA KYNTTILÄÄ TAI MUUTA AVOTULEN LÄHDETTÄ LAITTEEN PÄÄLLE. - HÄVITÄ PARISTOT LUONTOA VAHINGOITTAMATTOMALLA TAVALLA. TÄMÄ LAITE ON TARKOITETTU KÄYTETTÄVÄKSI LEUDOSSA ILMASTOSSA. Pistorasia tulee asentaa laitteen lähelle helppopääsyiseen paikkaan. Verkkojohdon pistokkeen on oltava aina helposti käytettävissä. Tämä laite voidaan kytkeä kokonaan irti verkkovirrasta irrottamalla verkkojohdon pistoke pistorasiasta. Manner-Eurooppa Tietoa kuluttajalle vanhojen laitteiden ja käytettyjen paristojen keräyksestä ja hävityksestä Nämä merkit tuotteessa, pakkausmateriaalissa ja/tai dokumenteissa tarkoittavat, että käytettyä sähkö- ja elektroniikkalaitetta sekä paristoja/akkuja ei saisi hävittää sekajätteenä. Vanhat tuotteet ja käytetyt paristot käsitellään, kerätään ja kierrätetään oikein, jos toimitat ne tähän tarkoitukseen suunniteltuun keräyspisteeseen niin kuin on säädetty kansallisessa laissa ja direktiiveissä 2002/96/EC ja 2006/66/EC. Kun hävität tuotteet ja paristot asianmukaisesti, autat säästämään arvokkaita luonnonvaroja ja estämään ihmisten terveydelle ja ympäristölle mahdollisesti haitallisia vaikutuksia, joita vääränlainen jätteenkäsittely voi aiheuttaa. Lisätietoa vanhojen tuotteiden ja paristojen keräyksestä ja kierrätyksestä saat paikallisviranomaisilta, paikallisesta jätehuoltoyhdistyksestä ja tämän laitteen myyjältä. Kansallisessa lainsäädännössä on voitu määrätä rangaistus epäasianmukaisesta jätteenhävityksestä. Yritysten käyttämät laitteet EU:ssa Lisätietoja käytöstä poistettavien laitteiden hävittämisestä saat laitemyyjältä tai tavarantoimittajalta. EU:n ulkopuolella Nämä merkit ovat käytössä vain EU:ssa. Kysy oikea jätteenhävitystapa viranomaisilta tai jälleenmyyjältä. Huomautus paristossa olevasta merkistä (kaksi alinta esimerkkiä): Tämä symboli saattaa olla kemikaalitunnuksen yhteydessä. Siinä tapauksessa se vastaa kyseiseen kemikaaliin liittyvän direktiivin vaatimuksia. Panasonic Nordic Pursuant to at the directive 2004/108/EC, article 9(2) Panasonic Testing Centre Panasonic Marketing Europe GmbH Winsbergring 15, Hamburg, Germany Panasonic Corporation Web Site: RQTX1185-B 29
