TUOTELUETTELO Valurautakansistot 2012

Transkriptio

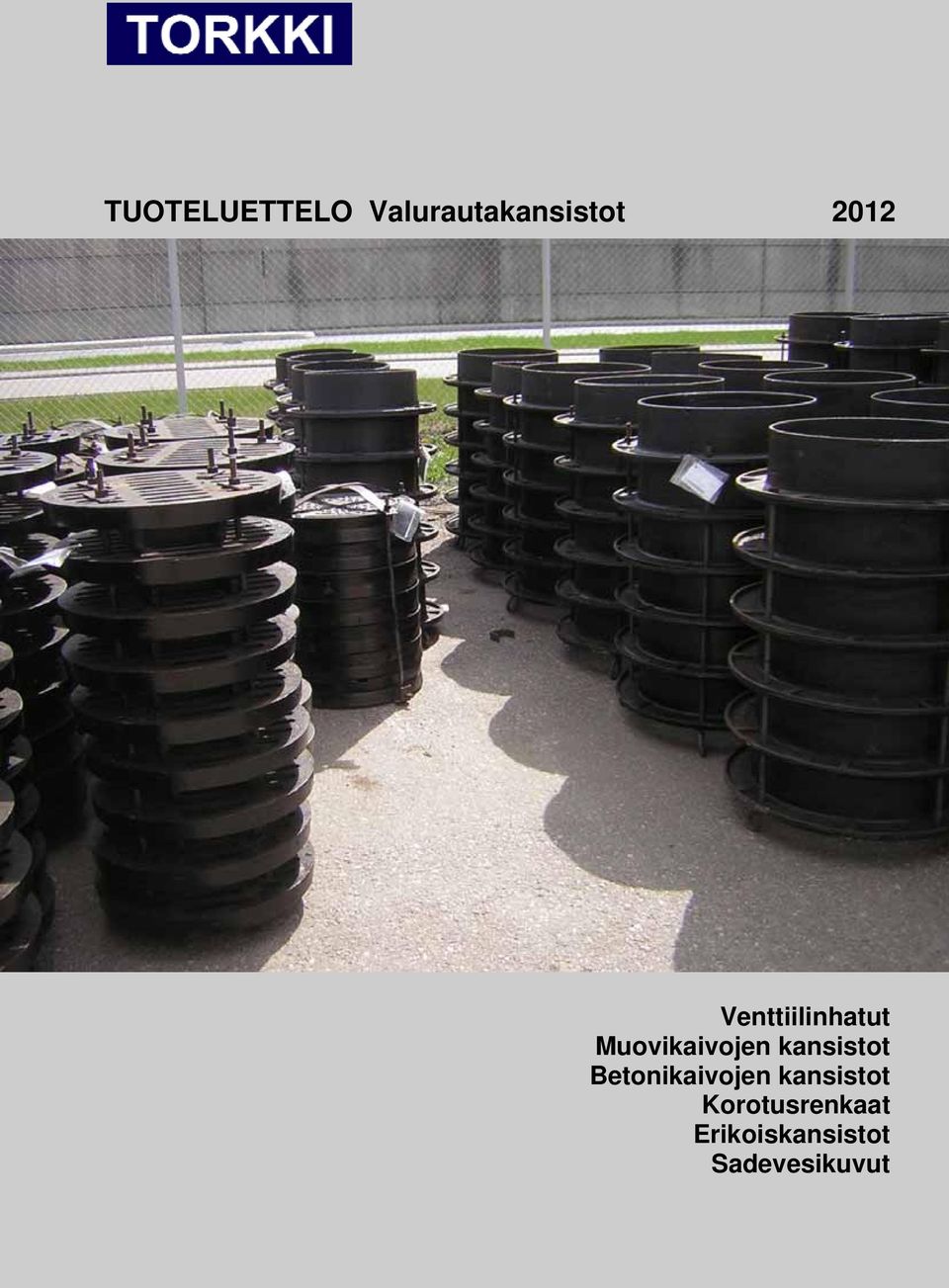

1 TUOTELUETTELO Valurautakansistot 2012 Venttiilinhatut Muovikaivojen kansistot Betonikaivojen kansistot Korotusrenkaat Erikoiskansistot Sadevesikuvut

2 Torkki Yhtiöt Suomen Valurauta SISÄLLYS TORKKI YHTIÖT 1 REFERENSSIT 2-3 VARASTOINTI 4 OHJEHINNASTO 5-11 VALURAUTAISET KANSISTOT VENTTIILINHATUT MUOVIPUTKIEN KANSISTOT (ø 160 mm 500 mm) BETONIKARTIOIDEN (600 mm) KANSISTOT kannen halkaisija 550 mm BETONIKARTIOIDEN (600 mm) KANSISTOT kannen halkaisija 600 mm SUURET KANSISTOT ø 800 mm 36 KOROTUSRENKAAT ERIKOISKANSIESTOT SADEVESIKUVUT EN 55 SÄHKÖINEN LASKUTUS 56 TOIMITUSEHDOT 57

3 Torkki Yhtiöt Suomen Valurauta TOIMINTA Suomen Valurauta on kaivonkansiin, maaritilöihin, muihin kunnallistekniikan valurauta- ja terästuotteisiin erikoistunut alan yritys, jolla on oma tuotekehitys, myös oma valmistus Tampereella uusilla koneilla, omat varastot ja joka markkinoi ja myy omia tuotteitaan Suomessa, Ruotsissa, Baltian maissa, Ukrainassa ja Venäjällä joko suoraan tai jälleenmyyjien kautta. Yhtiön perusti diplomi-insinööri Tapio Torkki Tampereella Yhtiön päätuotteita ovat valurautaiset kansistot, maaritilät ja muut vastaavat kunnallistekniikan valurauta- ja terästuotteet. Torkki Yhtiöt Suomen Valurauta on alan johtavia yrityksiä Suomessa valurautakansissa ja maaritilöissä. Rungonsuojat, kannatuskehikot ja muut teräsosat valmistetaan itse Suomessa. Katupuun suojaustuotteissa olemme markkinajohtaja Suomessa. Tuotevalikoimaamme kuuluu yli 180 erilaista kunnallistekniikan tuotetta: - valurautakansistoja ja niiden säätökehyksiä - sadevesikansia, sadevesikupuja - korotusrenkaita, säätökehyksiä - kitakaivoja, erikoiskansistoja - kaukolämpökansistoja - logokansistoja - venttiilinhattuja - maaritilöitä, pollareita - rungonsuojia ja niiden maapiikit - maaritilöiden asennus- ja kannatuskehikkoja Uusi logo ja uudet nimet otettiin käyttöön vuonna Torkki Yhtiöt Suomen Valurauta - hallinto, markkinointi ja myynti ovat Tampereella - varastot ovat Tampereen keskusvaraston lisäksi Raumalla ja Hyvinkäällä. - tuotekehitys sekä oma valmistus Tampereella ja sopimusvalmistaja Intiassa - testauslaboratorio oma Tampereella ja toinen Intiassa Jakelu- ja jälleenmyyntiverkostomme kattaa koko maan ja toimitusaika 24 tuntia tilauksesta varastonimikkeille. 1

4 REFERENSSIT Vuosina olemme toimittaneet Suomeen yhteensä yli 1 miljoona kansistovalua. Suurin vientimaa on Ukraina, toiseksi suurin Venäjä, sitten tulee Ruotsi ja Balttia Asiakkaamme Toimitukset - Helsingin kaupunki yli kansistoa - Helsingin vesilaitos yli venttiilinhattua - Helsingin rakennusvirasto yli maaritilää - Tampereen kaupunki kansistoa + maaritilää - Espoon kaupunki kansistoa + maaritilää - Hämeenlinnan seutu yli kansistoa - Vaasan kaupunki kansistoa + maaritilää - Turun kaupunki kansistoa + maaritilää - Turun vesilaitos venttiilinhattua - Porin kaupunki kansistoa + maaritilää - Lahden Heinola kaupunki kansistoa + maaritilää - Jyväskylän kaupunki kansistoa + maaritilää - Kuopion lääni, 21 kuntaa kansistoa - Oulun kaupunki yli 500 kansistoa - Rauman kaupunki kansistoa - Seinäjoen kaupunki kansistoa + maaritilää - Savonlinnan kaupunki kansistoa - Varkauden kaupunki kansistoa + maaritilää - Haminan kaupunki kansistoa - Kotkan kaupunki kansistoa 2

5 Asiakkaamme Toimitukset - Lappeenrannan kaupunki kansistoa + maaritilää - Hyvinkään kaupunki kansistoa - Nokia, Ylöjärvi, Lempäälä, Pirkkala ja Kangasala kansistoa - Tukholma koetoimitus 1999, ensimmäinen konttisopimus kansistoa - Kokkolan kaupunki kansistoa - Salon kaupunki kansistoa - Moskova, Svetogorsk yli kansistoa - Ukraina yli 300 kansistoa - pienet kunnat ja kaupungit kansistoa + maaritilää - urakoitsijat kansistoa + maaritilää - jälleenmyyjät kansistoa + maaritilää - tuotteiden valmistajat, tehtaat yms kansistoa + maaritilää 3

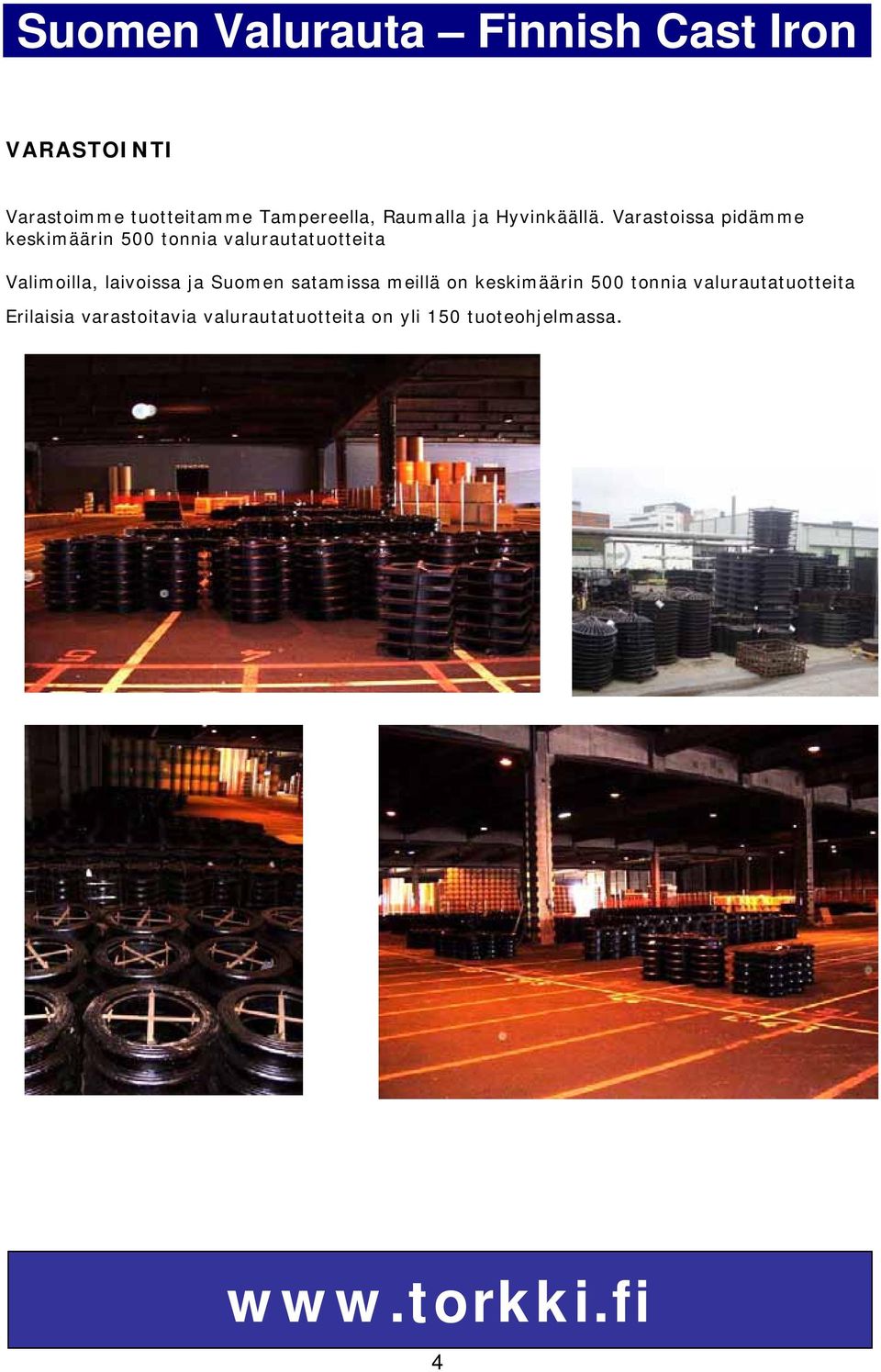

6 VARASTOINTI Varastoimme tuotteitamme Tampereella, Raumalla ja Hyvinkäällä. Varastoissa pidämme keskimäärin 500 tonnia valurautatuotteita Valimoilla, laivoissa ja Suomen satamissa meillä on keskimäärin 500 tonnia valurautatuotteita Erilaisia varastoitavia valurautatuotteita on yli 150 tuoteohjelmassa. 4

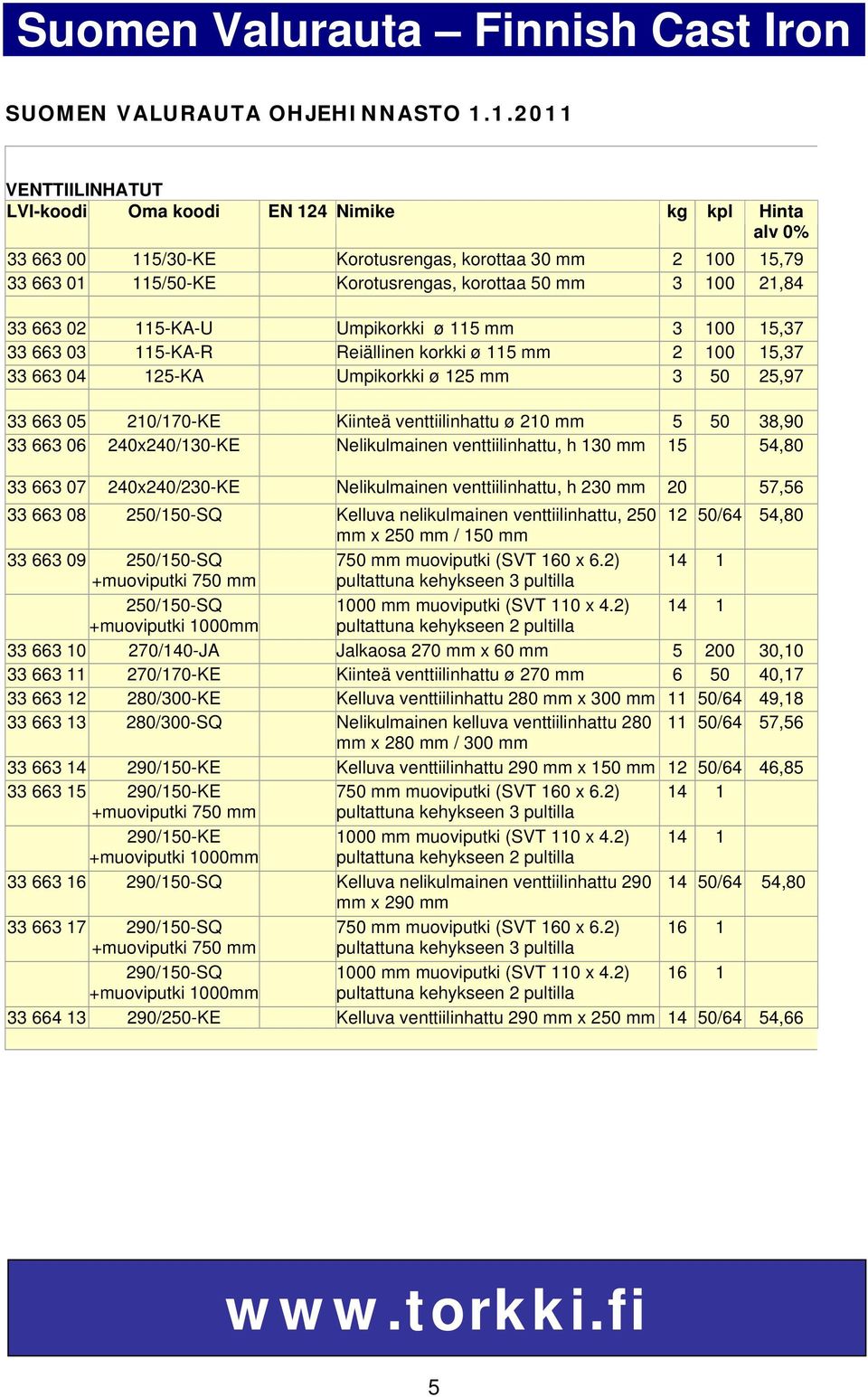

7 SUOMEN VALURAUTA OHJEHINNASTO VENTTIILINHATUT LVI-koodi Oma koodi EN Nimike kpl Hinta alv 0% /30-KE Korotusrengas, korottaa 30 mm , /50-KE Korotusrengas, korottaa 50 mm , KA-U Umpikorkki ø 115 mm , KA-R Reiällinen korkki ø 115 mm , KA Umpikorkki ø 125 mm , /170-KE Kiinteä venttiilinhattu ø 210 mm , x240/130-KE Nelikulmainen venttiilinhattu, h 130 mm 15 54, x240/230-KE Nelikulmainen venttiilinhattu, h 230 mm 20 57, /150-SQ Kelluva nelikulmainen venttiilinhattu, /64 54,80 mm x 250 mm / 150 mm /150-SQ 750 mm muoviputki (SVT 160 x 6.2) muoviputki 750 mm pultattuna kehykseen 3 pultilla 250/150-SQ 1000 mm muoviputki (SVT 110 x 4.2) muoviputki 1000mm pultattuna kehykseen 2 pultilla /140-JA Jalkaosa 270 mm x 60 mm , /170-KE Kiinteä venttiilinhattu ø 270 mm , /300-KE Kelluva venttiilinhattu 280 mm x 300 mm 11 50/64 49, /300-SQ Nelikulmainen kelluva venttiilinhattu /64 57,56 mm x 280 mm / 300 mm /150-KE Kelluva venttiilinhattu 290 mm x 150 mm 12 50/64 46, /150-KE 750 mm muoviputki (SVT 160 x 6.2) muoviputki 750 mm pultattuna kehykseen 3 pultilla 290/150-KE 1000 mm muoviputki (SVT 110 x 4.2) muoviputki 1000mm pultattuna kehykseen 2 pultilla /150-SQ Kelluva nelikulmainen venttiilinhattu /64 54,80 mm x 290 mm /150-SQ 750 mm muoviputki (SVT 160 x 6.2) muoviputki 750 mm pultattuna kehykseen 3 pultilla 290/150-SQ 1000 mm muoviputki (SVT 110 x 4.2) muoviputki 1000mm pultattuna kehykseen 2 pultilla /250-KE Kelluva venttiilinhattu 290 mm x 250 mm 14 50/64 54,66 5

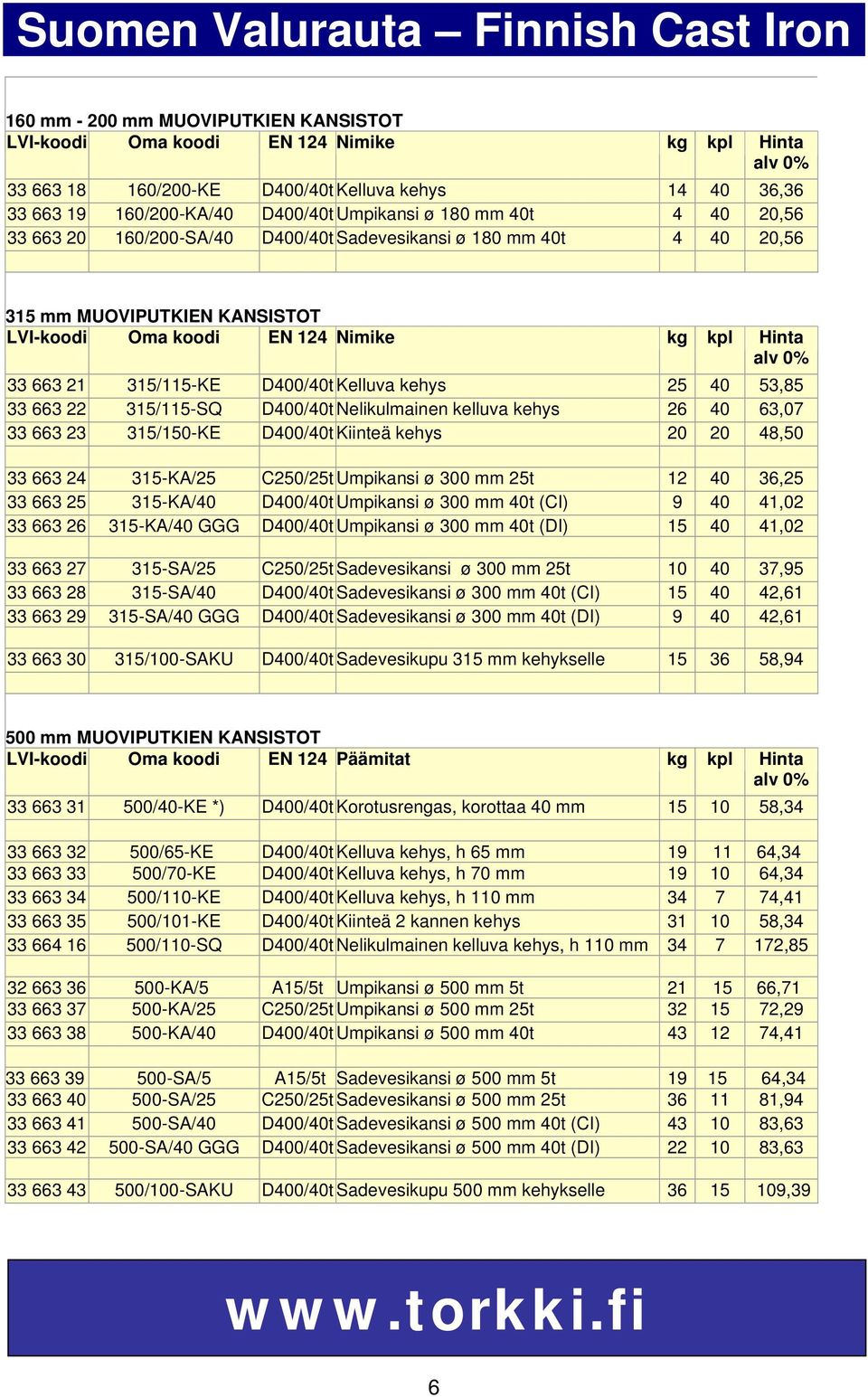

8 160 mm mm MUOVIPUTKIEN KANSISTOT LVI-koodi Oma koodi EN Nimike kpl Hinta alv 0% /200-KE D400/40t Kelluva kehys , /200-KA/40 D400/40t Umpikansi ø 180 mm 40t , /200-SA/40 D400/40t Sadevesikansi ø 180 mm 40t , mm MUOVIPUTKIEN KANSISTOT LVI-koodi Oma koodi EN Nimike kpl Hinta alv 0% /115-KE D400/40t Kelluva kehys , /115-SQ D400/40t Nelikulmainen kelluva kehys , /150-KE D400/40t Kiinteä kehys , KA/25 C250/25t Umpikansi ø 300 mm 25t , KA/40 D400/40t Umpikansi ø 300 mm 40t (CI) , KA/40 GGG D400/40t Umpikansi ø 300 mm 40t (DI) , SA/25 C250/25t Sadevesikansi ø 300 mm 25t , SA/40 D400/40t Sadevesikansi ø 300 mm 40t (CI) , SA/40 GGG D400/40t Sadevesikansi ø 300 mm 40t (DI) , /100-SAKU D400/40t Sadevesikupu 315 mm kehykselle , mm MUOVIPUTKIEN KANSISTOT LVI-koodi Oma koodi EN Päämitat kpl Hinta alv 0% /40-KE *) D400/40t Korotusrengas, korottaa 40 mm , /65-KE D400/40t Kelluva kehys, h 65 mm , /70-KE D400/40t Kelluva kehys, h 70 mm , /110-KE D400/40t Kelluva kehys, h 110 mm , /101-KE D400/40t Kiinteä 2 kannen kehys , /110-SQ D400/40t Nelikulmainen kelluva kehys, h 110 mm , KA/5 A15/5t Umpikansi ø 500 mm 5t , KA/25 C250/25t Umpikansi ø 500 mm 25t , KA/40 D400/40t Umpikansi ø 500 mm 40t , SA/5 A15/5t Sadevesikansi ø 500 mm 5t , SA/25 C250/25t Sadevesikansi ø 500 mm 25t , SA/40 D400/40t Sadevesikansi ø 500 mm 40t (CI) , SA/40 GGG D400/40t Sadevesikansi ø 500 mm 40t (DI) , /100-SAKU D400/40t Sadevesikupu 500 mm kehykselle ,39 6

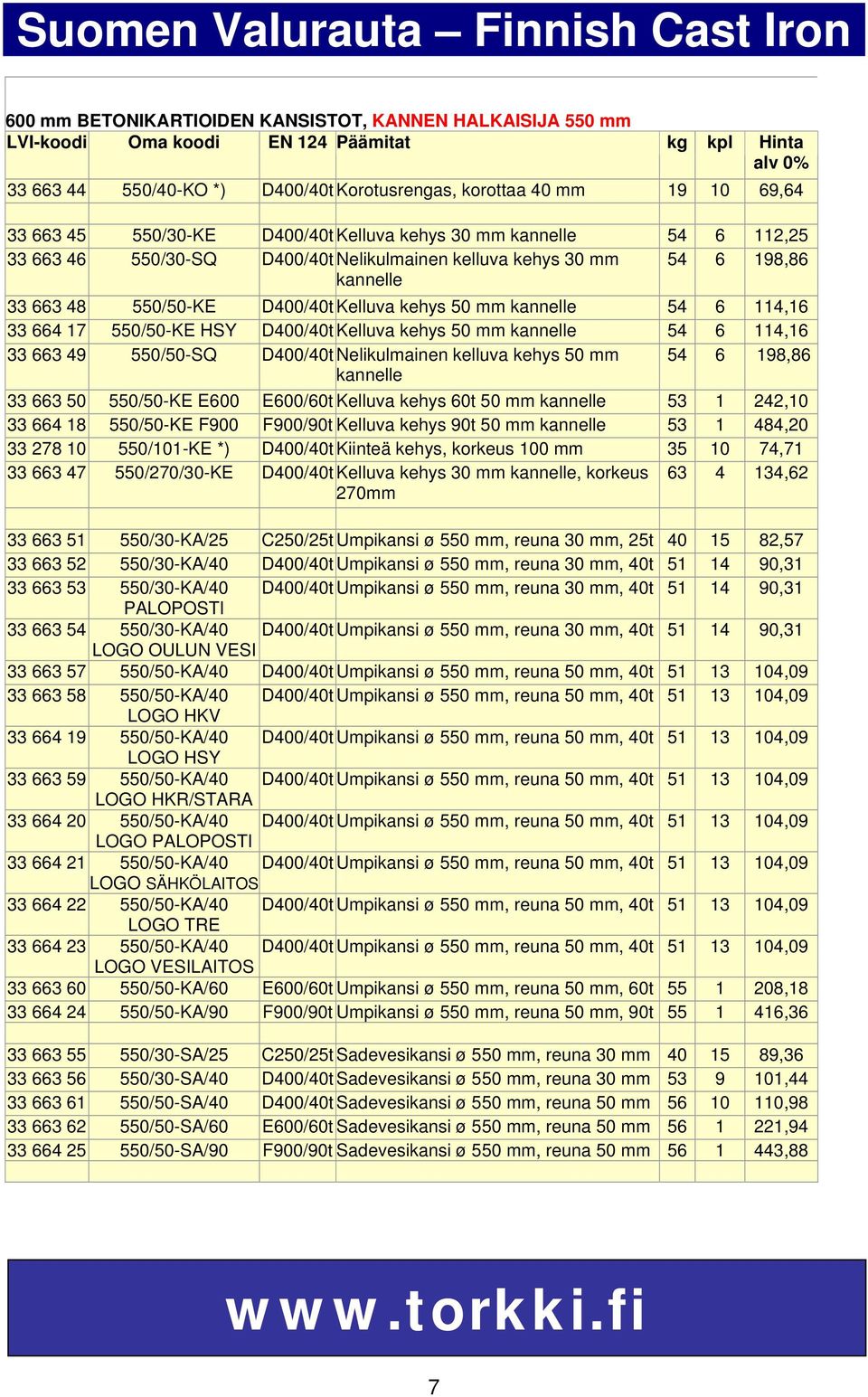

9 600 mm BETONIKARTIOIDEN KANSISTOT, KANNEN HALKAISIJA 550 mm LVI-koodi Oma koodi EN Päämitat kpl Hinta alv 0% /40-KO *) D400/40t Korotusrengas, korottaa 40 mm , /30-KE D400/40t Kelluva kehys 30 mm kannelle , /30-SQ D400/40t Nelikulmainen kelluva kehys 30 mm ,86 kannelle /50-KE D400/40t Kelluva kehys 50 mm kannelle , /50-KE HSY D400/40t Kelluva kehys 50 mm kannelle , /50-SQ D400/40t Nelikulmainen kelluva kehys 50 mm ,86 kannelle /50-KE E600 E600/60t Kelluva kehys 60t 50 mm kannelle , /50-KE F900 F900/90t Kelluva kehys 90t 50 mm kannelle , /101-KE *) D400/40t Kiinteä kehys, korkeus 100 mm , /270/30-KE D400/40t Kelluva kehys 30 mm kannelle, korkeus 270mm , /30-KA/25 C250/25t Umpikansi ø 550 mm, reuna 30 mm, 25t , /30-KA/40 D400/40t Umpikansi ø 550 mm, reuna 30 mm, 40t , /30-KA/40 D400/40t Umpikansi ø 550 mm, reuna 30 mm, 40t ,31 PALOPOSTI /30-KA/40 D400/40t Umpikansi ø 550 mm, reuna 30 mm, 40t ,31 LOGO OULUN VESI /50-KA/40 D400/40t Umpikansi ø 550 mm, reuna 50 mm, 40t , /50-KA/40 D400/40t Umpikansi ø 550 mm, reuna 50 mm, 40t ,09 LOGO HKV /50-KA/40 D400/40t Umpikansi ø 550 mm, reuna 50 mm, 40t ,09 LOGO HSY /50-KA/40 D400/40t Umpikansi ø 550 mm, reuna 50 mm, 40t ,09 LOGO HKR/STARA /50-KA/40 D400/40t Umpikansi ø 550 mm, reuna 50 mm, 40t ,09 LOGO PALOPOSTI /50-KA/40 D400/40t Umpikansi ø 550 mm, reuna 50 mm, 40t ,09 LOGO SÄHKÖLAITOS /50-KA/40 D400/40t Umpikansi ø 550 mm, reuna 50 mm, 40t ,09 LOGO TRE /50-KA/40 D400/40t Umpikansi ø 550 mm, reuna 50 mm, 40t ,09 LOGO VESILAITOS /50-KA/60 E600/60t Umpikansi ø 550 mm, reuna 50 mm, 60t , /50-KA/90 F900/90t Umpikansi ø 550 mm, reuna 50 mm, 90t , /30-SA/25 C250/25t Sadevesikansi ø 550 mm, reuna 30 mm , /30-SA/40 D400/40t Sadevesikansi ø 550 mm, reuna 30 mm , /50-SA/40 D400/40t Sadevesikansi ø 550 mm, reuna 50 mm , /50-SA/60 E600/60t Sadevesikansi ø 550 mm, reuna 50 mm , /50-SA/90 F900/90t Sadevesikansi ø 550 mm, reuna 50 mm ,88 7

10 600 mm BETONIKARTIOIDEN KANSISTOT, KANNEN HALKAISIJA 600 mm LVI-koodi Oma koodi EN Päämitat kpl Hinta alv 0% /25-KE (550) D400/40t Korotusrengas, korottaa 25 mm, ,34 muuttaa kannen ø 550 mm /50-KE D400/40t Korotusrengas, korottaa 50 mm , /75-KE D400/40t Korotusrengas, korottaa 75 mm , /50/80-KE D400/40t Vino korotusrengas, korotus 50 / 80 mm , /100-KE D400/40t Kiinteä kehys, h 100 mm , /101-KE D400/40t Kiinteä kehys 2:lle kannelle, h 100 mm , /150-KE D400/40t Kiinteä kehys 2:lle kannelle, h 150 mm , /200-KE D400/40t Kelluva kehys, h 200 mm ,09 *) 600/200-KE E600 E600/60t Kelluva kehys 60 t , /270-KE D400/40t Kelluva kehys, h 270 mm , /201-KE D400/40t Kelluva kehys 2:lle kannelle , /202 KE+KO D400/40t Kelluva kehys 2:lle kannelle, koneistettu , /200-SQ *) D400/40t Kelluva nelikulmainen kehys , KA/5 A15/5t Umpikansi ø 600 mm, 5t , KA/15 B125/15t Umpikansi ø 600 mm, 15t , KA/25 C250/25t Umpikansi ø 600 mm, 25t , KA/40 D400/40t Umpikansi ø 600 mm, 40t 64 13/15 104, KA/40 D400/40t Umpikansi ø 600 mm, 40t 64 13/15 104,52 KAUKOLÄMPÖ KA/40 D400/40t Umpikansi ø 600 mm, 40t 64 13/15 104,52 PALOPOSTI KA/40 D400/40t Umpikansi ø 600 mm, 40t 64 13/15 104,52 SÄHKÖLAITOS KA/40 D400/40t Umpikansi ø 600 mm, 40t 64 13/15 104,52 VESILAITOS *) 600-KA/60 E600/60t Umpikansi ø 600 mm, 60t , SA/5 A15/5t Sadevesikansi ø 600 mm, 5t , SA/15 B125/15t Sadevesikansi ø 600 mm, 15t , SA/25 C250/25t Sadevesikansi ø 600 mm, 25t , SA/40 D400/40t Sadevesikansi ø 600 mm, 40t ,19 *) 600-SA/60 E600/60t Sadevesikansi ø 600 mm, 60t ,94 VÄLIKANNET KAHDEN KANNEN KEHYKSILLE, 600/ /201-KE LVI-koodi Oma koodi EN Päämitat kpl Hinta alv 0% VK/527-ST Sinkitty teräsvälikansi ø 527 mm , VK/527-CI Valurautainen välikansi ø 527 mm , VK/527-KA/5 Valurautainen sisäkansi ø 527 mm , NS Turku Pipe 200 mm + Korkki ,44 8

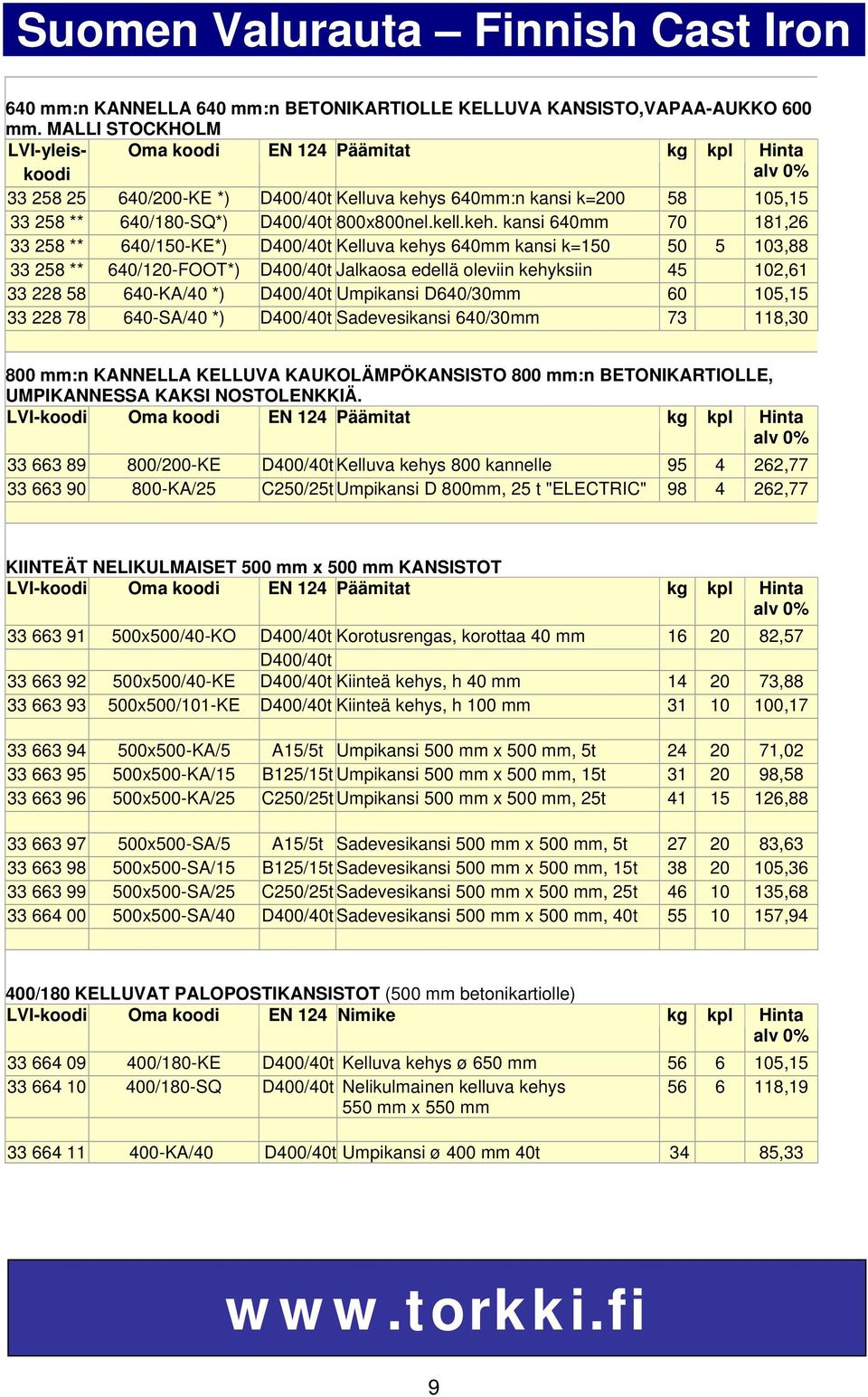

11 640 mm:n KANNELLA 640 mm:n BETONIKARTIOLLE KELLUVA KANSISTO,VAPAA-AUKKO 600 mm. MALLI STOCKHOLM LVI-yleiskoodi Oma koodi EN Päämitat kpl Hinta alv 0% /200-KE *) D400/40t Kelluva kehys 640mm:n kansi k= , ** 640/180-SQ*) D400/40t 800x800nel.kell.keh. kansi 640mm , ** 640/150-KE*) D400/40t Kelluva kehys 640mm kansi k= , ** 640/120-FOOT*) D400/40t Jalkaosa edellä oleviin kehyksiin , KA/40 *) D400/40t Umpikansi D640/30mm , SA/40 *) D400/40t Sadevesikansi 640/30mm , mm:n KANNELLA KELLUVA KAUKOLÄMPÖKANSISTO 800 mm:n BETONIKARTIOLLE, UMPIKANNESSA KAKSI NOSTOLENKKIÄ. LVI-koodi Oma koodi EN Päämitat kpl Hinta alv 0% /200-KE D400/40t Kelluva kehys 800 kannelle , KA/25 C250/25t Umpikansi D 800mm, 25 t "ELECTRIC" ,77 KIINTEÄT NELIKULMAISET 500 mm x 500 mm KANSISTOT LVI-koodi Oma koodi EN Päämitat kpl Hinta alv 0% x500/40-KO D400/40t Korotusrengas, korottaa 40 mm ,57 D400/40t x500/40-KE D400/40t Kiinteä kehys, h 40 mm , x500/101-KE D400/40t Kiinteä kehys, h 100 mm , x500-KA/5 A15/5t Umpikansi 500 mm x 500 mm, 5t , x500-KA/15 B125/15t Umpikansi 500 mm x 500 mm, 15t , x500-KA/25 C250/25t Umpikansi 500 mm x 500 mm, 25t , x500-SA/5 A15/5t Sadevesikansi 500 mm x 500 mm, 5t , x500-SA/15 B125/15t Sadevesikansi 500 mm x 500 mm, 15t , x500-SA/25 C250/25t Sadevesikansi 500 mm x 500 mm, 25t , x500-SA/40 D400/40t Sadevesikansi 500 mm x 500 mm, 40t ,94 400/180 KELLUVAT PALOPOSTIKANSISTOT (500 mm betonikartiolle) LVI-koodi Oma koodi EN Nimike kpl Hinta alv 0% /180-KE D400/40t Kelluva kehys ø 650 mm , /180-SQ D400/40t Nelikulmainen kelluva kehys 550 mm x 550 mm , KA/40 D400/40t Umpikansi ø 400 mm 40t 34 85,33 9

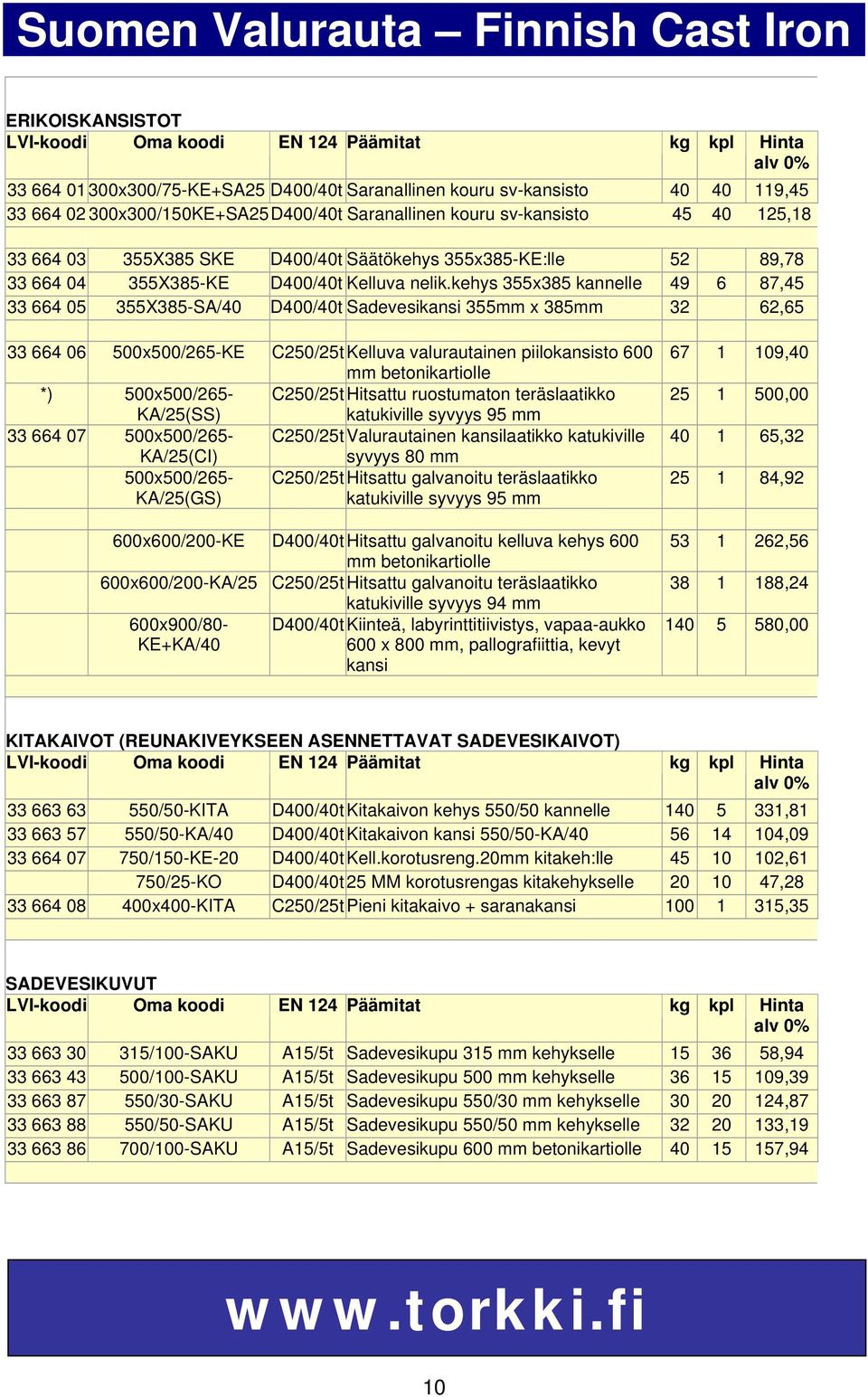

12 ERIKOISKANSISTOT LVI-koodi Oma koodi EN Päämitat kpl Hinta alv 0% x300/75-KE+SA25 D400/40t Saranallinen kouru sv-kansisto , x300/150KE+SA25D400/40t Saranallinen kouru sv-kansisto , X385 SKE D400/40t Säätökehys 355x385-KE:lle 52 89, X385-KE D400/40t Kelluva nelik.kehys 355x385 kannelle , X385-SA/40 D400/40t Sadevesikansi 355mm x 385mm 32 62, x500/265-KE C250/25t Kelluva valurautainen piilokansisto 600 mm betonikartiolle *) 500x500/265- C250/25t Hitsattu ruostumaton teräslaatikko KA/25(SS) katukiville syvyys 95 mm x500/265- C250/25t Valurautainen kansilaatikko katukiville KA/25(CI) syvyys 80 mm 500x500/265- C250/25t Hitsattu galvanoitu teräslaatikko KA/25(GS) katukiville syvyys 95 mm 600x600/200-KE D400/40t Hitsattu galvanoitu kelluva kehys 600 mm betonikartiolle 600x600/200-KA/25 C250/25t Hitsattu galvanoitu teräslaatikko katukiville syvyys 94 mm 600x900/80- D400/40t Kiinteä, labyrinttitiivistys, vapaa-aukko KE+KA/ x 800 mm, pallografiittia, kevyt kansi , , , , , , ,00 KITAKAIVOT (REUNAKIVEYKSEEN ASENNETTAVAT SADEVESIKAIVOT) LVI-koodi Oma koodi EN Päämitat kpl Hinta alv 0% /50-KITA D400/40t Kitakaivon kehys 550/50 kannelle , /50-KA/40 D400/40t Kitakaivon kansi 550/50-KA/ , /150-KE-20 D400/40t Kell.korotusreng.20mm kitakeh:lle ,61 750/25-KO D400/40t 25 MM korotusrengas kitakehykselle , x400-KITA C250/25t Pieni kitakaivo + saranakansi ,35 SADEVESIKUVUT LVI-koodi Oma koodi EN Päämitat kpl Hinta alv 0% /100-SAKU A15/5t Sadevesikupu 315 mm kehykselle , /100-SAKU A15/5t Sadevesikupu 500 mm kehykselle , /30-SAKU A15/5t Sadevesikupu 550/30 mm kehykselle 30 20, /50-SAKU A15/5t Sadevesikupu 550/50 mm kehykselle , /100-SAKU A15/5t Sadevesikupu 600 mm betonikartiolle ,94 10

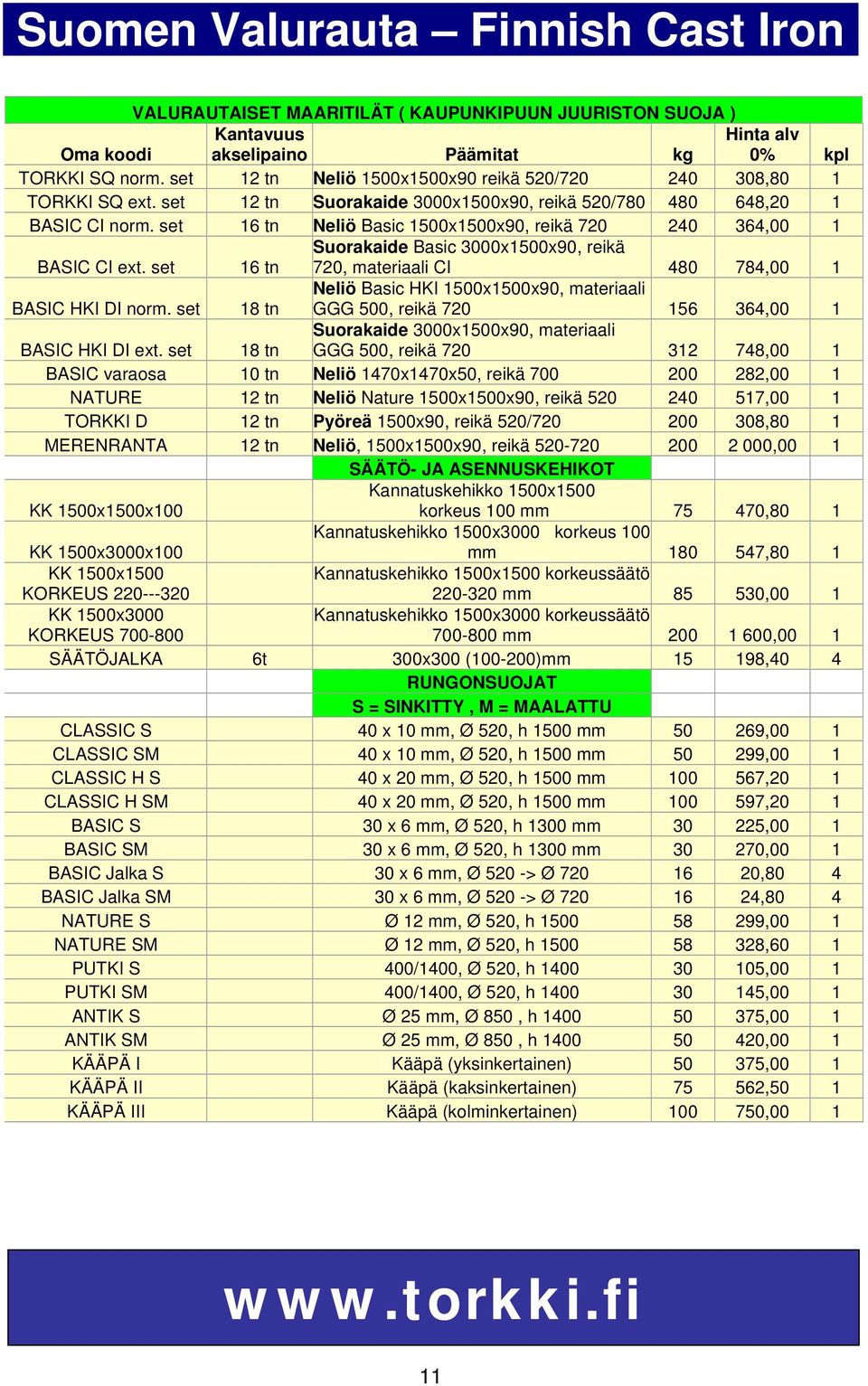

13 VALURAUTAISET MAARITILÄT ( KAUPUNKIPUUN JUURISTON SUOJA ) Oma koodi Kantavuus akselipaino Päämitat Hinta alv 0% kpl TORKKI SQ norm. set 12 tn Neliö 1500x1500x90 reikä 520/ ,80 1 TORKKI SQ ext. set 12 tn Suorakaide 3000x1500x90, reikä 520/ ,20 1 BASIC CI norm. set 16 tn Neliö Basic 1500x1500x90, reikä ,00 1 BASIC CI ext. set 16 tn Suorakaide Basic 3000x1500x90, reikä 720, materiaali CI ,00 1 BASIC HKI DI norm. set 18 tn Neliö Basic HKI 1500x1500x90, materiaali GGG 500, reikä ,00 1 BASIC HKI DI ext. set 18 tn Suorakaide 3000x1500x90, materiaali GGG 500, reikä ,00 1 BASIC varaosa 10 tn Neliö 1470x1470x50, reikä ,00 1 NATURE 12 tn Neliö Nature 1500x1500x90, reikä ,00 1 TORKKI D 12 tn Pyöreä 1500x90, reikä 520/ ,80 1 MERENRANTA 12 tn Neliö, 1500x1500x90, reikä ,00 1 SÄÄTÖ- JA ASENNUSKEHIKOT KK 1500x1500x100 Kannatuskehikko 1500x1500 korkeus 100 mm ,80 1 KK 1500x3000x100 Kannatuskehikko 1500x3000 korkeus 100 mm ,80 1 KK 1500x1500 KORKEUS Kannatuskehikko 1500x1500 korkeussäätö mm ,00 1 KK 1500x3000 KORKEUS Kannatuskehikko 1500x3000 korkeussäätö mm ,00 1 SÄÄTÖJALKA 6t 300x300 ( )mm ,40 4 RUNGONSUOJAT S = SINKITTY, M = MAALATTU CLASSIC S 40 x 10 mm, Ø 520, h 1500 mm ,00 1 CLASSIC SM 40 x 10 mm, Ø 520, h 1500 mm ,00 1 CLASSIC H S 40 x 20 mm, Ø 520, h 1500 mm ,20 1 CLASSIC H SM 40 x 20 mm, Ø 520, h 1500 mm ,20 1 BASIC S 30 x 6 mm, Ø 520, h 1300 mm ,00 1 BASIC SM 30 x 6 mm, Ø 520, h 1300 mm ,00 1 BASIC Jalka S 30 x 6 mm, Ø 520 -> Ø ,80 4 BASIC Jalka SM 30 x 6 mm, Ø 520 -> Ø ,80 4 NATURE S Ø 12 mm, Ø 520, h ,00 1 NATURE SM Ø 12 mm, Ø 520, h ,60 1 PUTKI S 400/1400, Ø 520, h ,00 1 PUTKI SM 400/1400, Ø 520, h ,00 1 ANTIK S Ø 25 mm, Ø 850, h ,00 1 ANTIK SM Ø 25 mm, Ø 850, h ,00 1 KÄÄPÄ I Kääpä (yksinkertainen) ,00 1 KÄÄPÄ II Kääpä (kaksinkertainen) ,50 1 KÄÄPÄ III Kääpä (kolminkertainen) ,

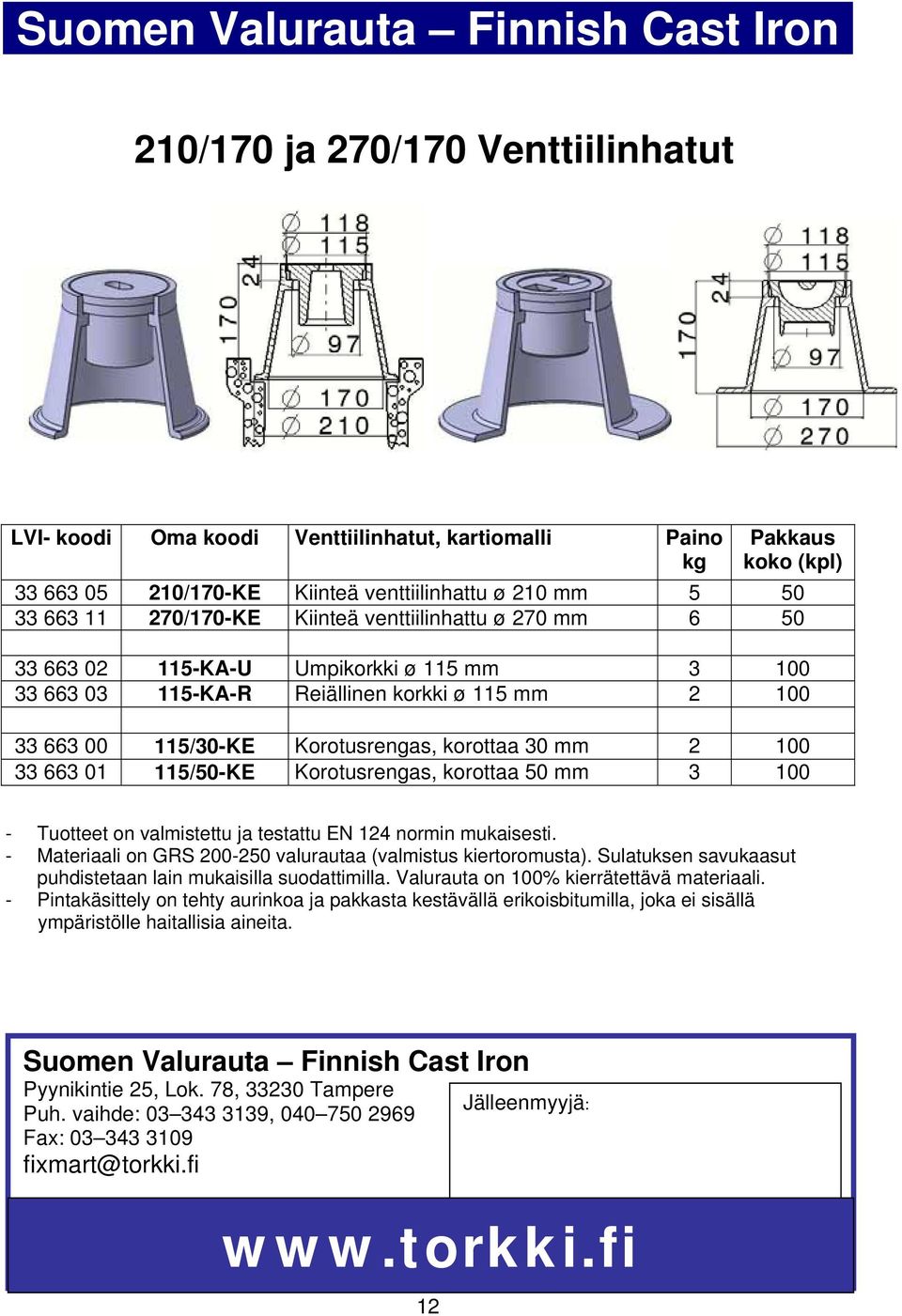

14 210/170 ja 270/170 Venttiilinhatut LVI- koodi Oma koodi Venttiilinhatut, kartiomalli Paino /170-KE Kiinteä venttiilinhattu ø 210 mm /170-KE Kiinteä venttiilinhattu ø 270 mm KA-U Umpikorkki ø 115 mm KA-R Reiällinen korkki ø 115 mm /30-KE Korotusrengas, korottaa 30 mm /50-KE Korotusrengas, korottaa 50 mm

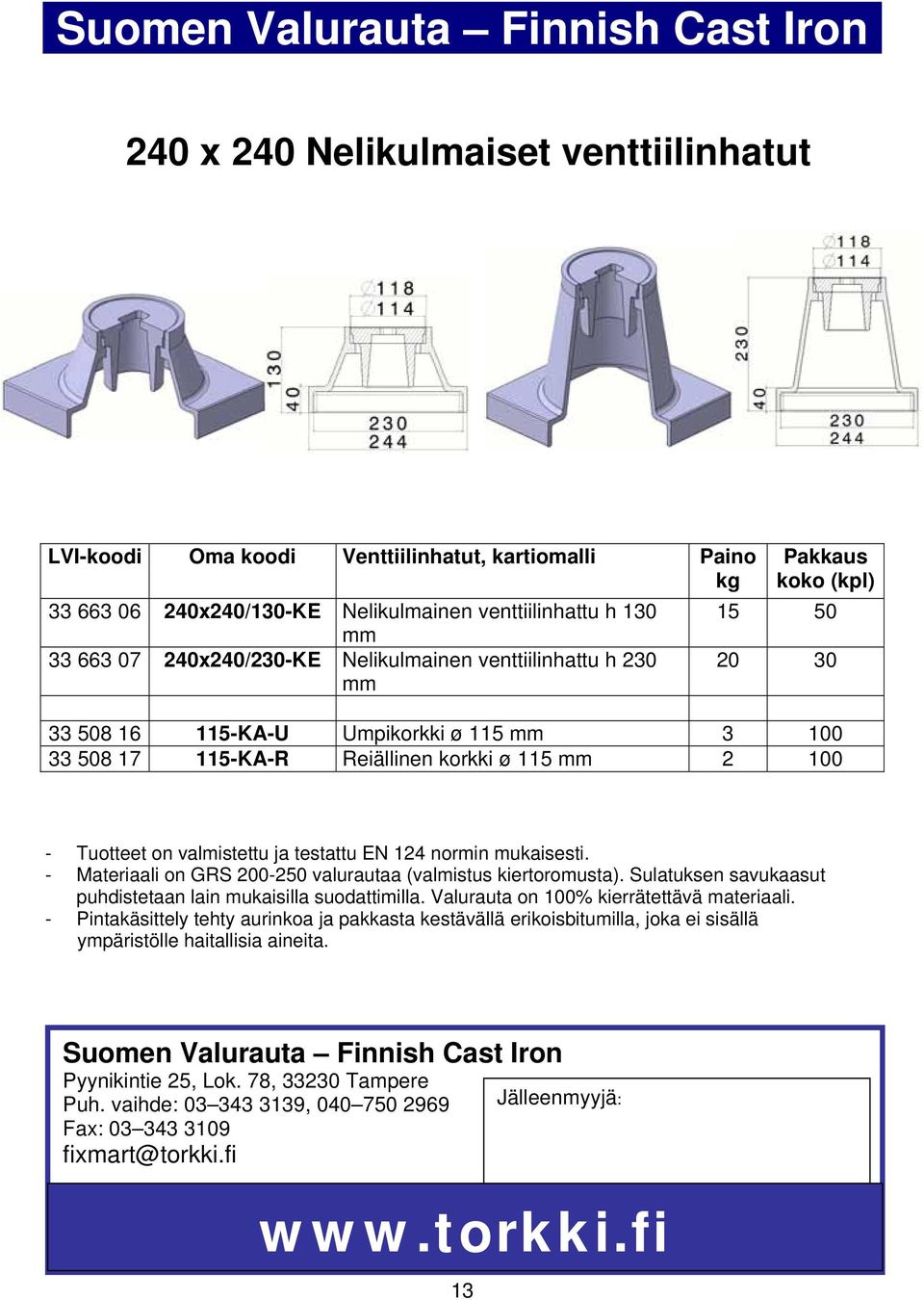

15 240 x 240 Nelikulmaiset venttiilinhatut LVI-koodi Oma koodi Venttiilinhatut, kartiomalli Paino x240/130-KE Nelikulmainen venttiilinhattu h 130 mm x240/230-KE Nelikulmainen venttiilinhattu h 230 mm KA-U Umpikorkki ø 115 mm KA-R Reiällinen korkki ø 115 mm Pintakäsittely tehty aurinkoa ja pakkasta kestävällä erikoisbitumilla, joka ei sisällä 13

16 110 mm tai 160 mm muoviputkelle 250/150 Kelluva nelikulmainen venttiilinhattu LVI- koodi Oma koodi ø 110 mm tai ø 160 mm muoviputkelle /150-SQ Kelluva nelikulmainen venttiilinhattu 250 mm x 250 mm, h 150 mm Paino 12 50/ KA-U Umpikorkki ø 115 mm KA-R Reiällinen korkki ø 115 mm /150-SQ +muoviputki 750 mm 250/150-SQ +muoviputki 1000 mm 750 mm muoviputki ø 160 mm (SVT 160 x 6.2) pultattuna kehykseen 3 pultilla 1000 mm muoviputki ø 110 mm (SVT 110 x 4.2) pultattuna kehykseen 2 pultilla mm muoviputki asennetaan kehyksen sisä- ja 160 mm putki kehyksen ulkoreunaan. - Kehyksen alareunassa on valmiina 4 reikää (ø 12,5 mm 14 mm). 14

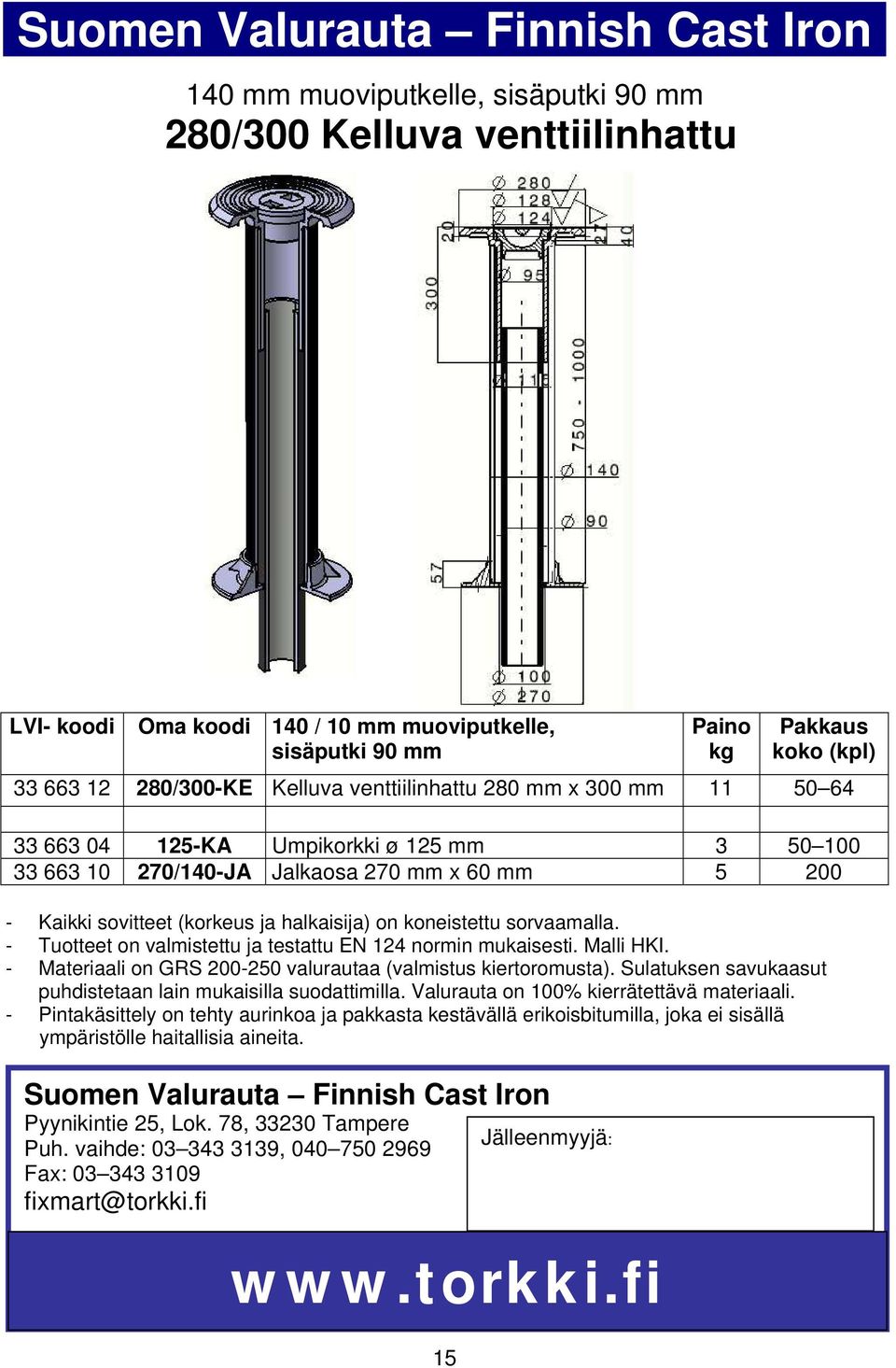

17 140 mm muoviputkelle, sisäputki 90 mm 280/300 Kelluva venttiilinhattu LVI- koodi Oma koodi 140 / 10 mm muoviputkelle, sisäputki 90 mm 15 Paino /300-KE Kelluva venttiilinhattu 280 mm x 300 mm KA Umpikorkki ø 125 mm /140-JA Jalkaosa 270 mm x 60 mm Kaikki sovitteet (korkeus ja halkaisija) on koneistettu sorvaamalla. Malli HKI.

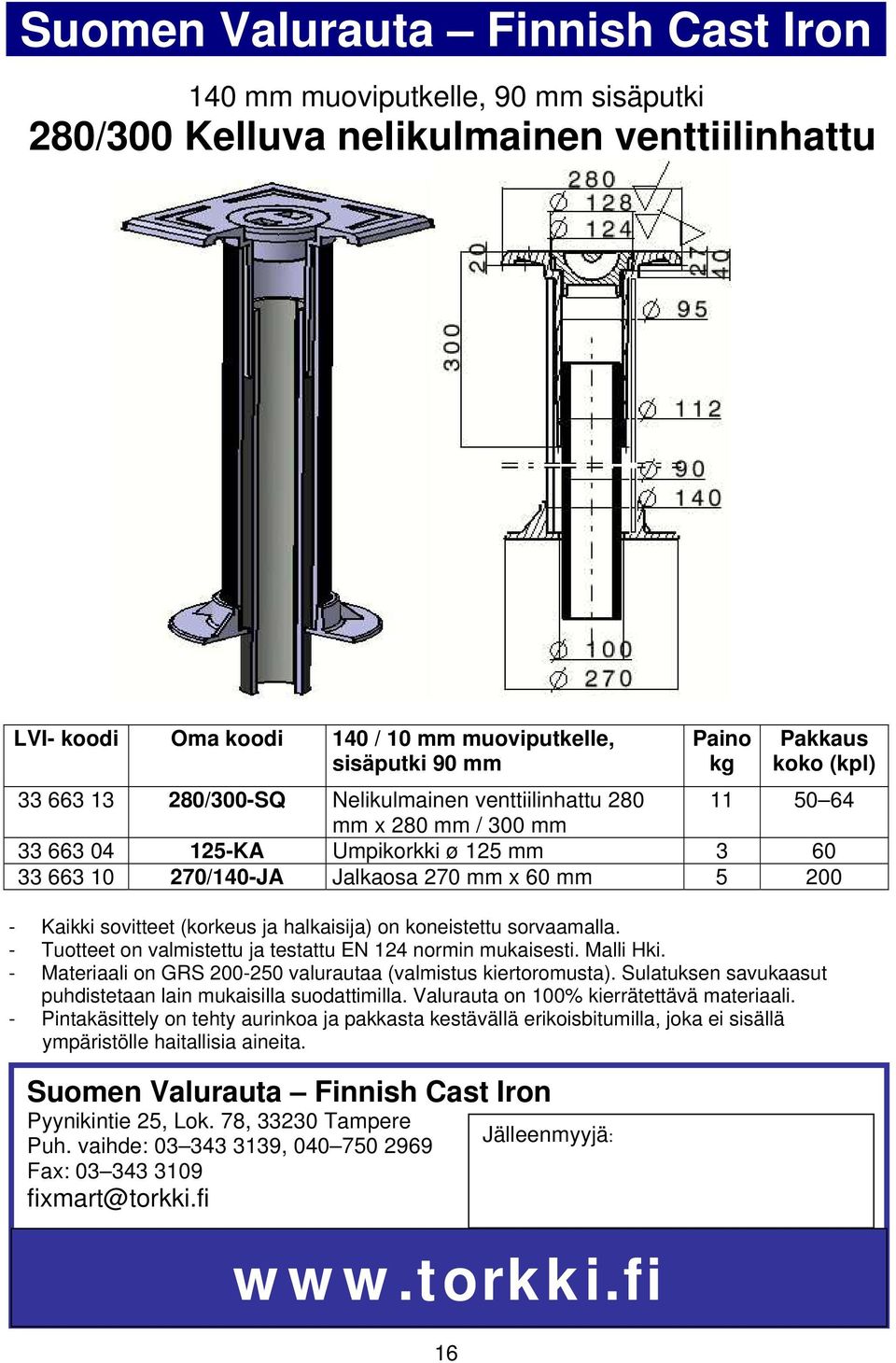

18 140 mm muoviputkelle, 90 mm sisäputki 280/300 Kelluva nelikulmainen venttiilinhattu LVI- koodi Oma koodi 140 / 10 mm muoviputkelle, sisäputki 90 mm 16 Paino /300-SQ Nelikulmainen venttiilinhattu mm x 280 mm / 300 mm KA Umpikorkki ø 125 mm /140-JA Jalkaosa 270 mm x 60 mm Kaikki sovitteet (korkeus ja halkaisija) on koneistettu sorvaamalla. Malli Hki.

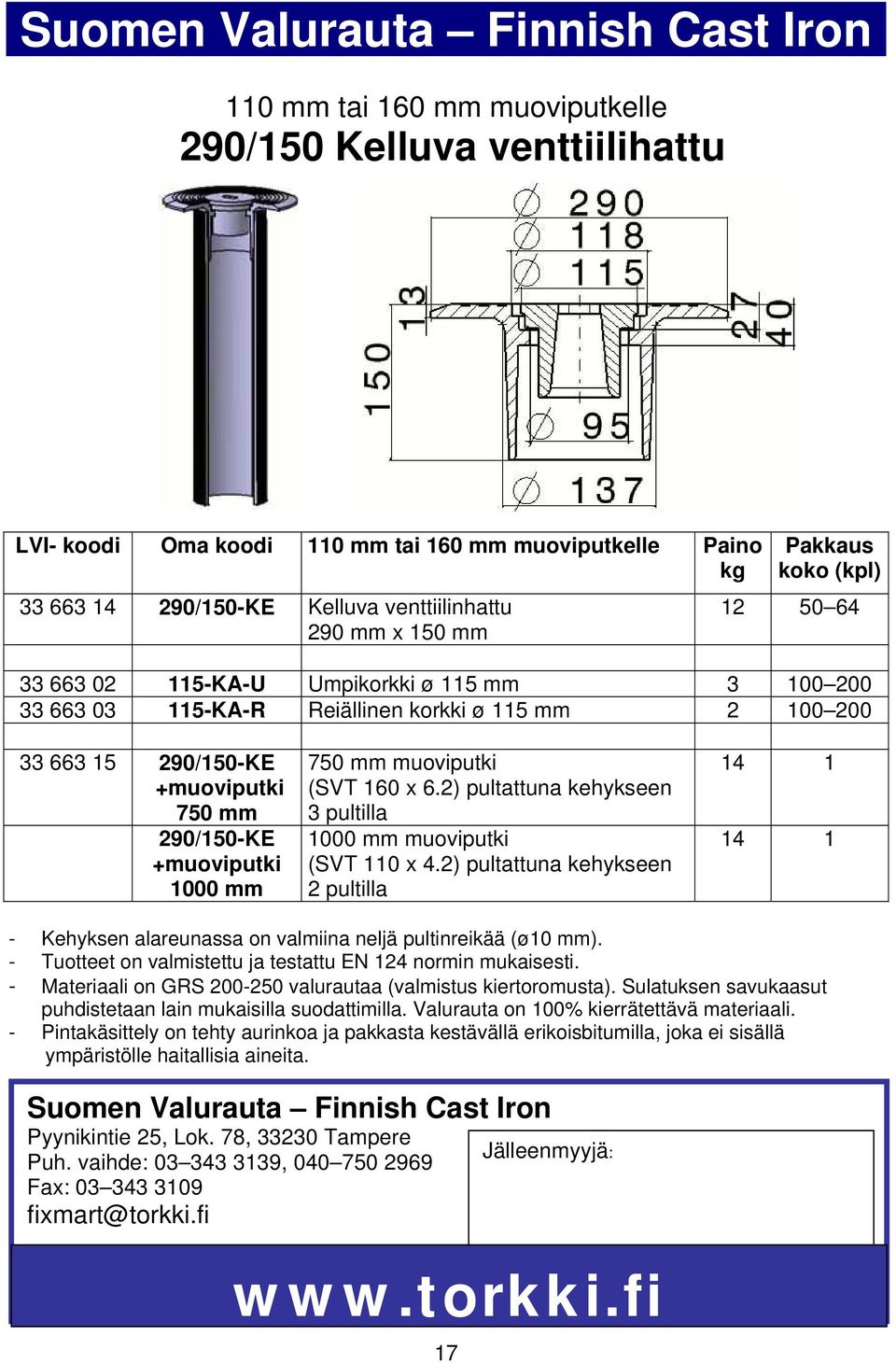

19 110 mm tai 160 mm muoviputkelle 290/150 Kelluva venttiilihattu LVI- koodi Oma koodi 110 mm tai 160 mm muoviputkelle Paino /150-KE Kelluva venttiilinhattu 290 mm x 150 mm KA-U Umpikorkki ø 115 mm KA-R Reiällinen korkki ø 115 mm /150-KE +muoviputki 750 mm 290/150-KE +muoviputki 1000 mm 750 mm muoviputki (SVT 160 x 6.2) pultattuna kehykseen 3 pultilla 1000 mm muoviputki (SVT 110 x 4.2) pultattuna kehykseen 2 pultilla Kehyksen alareunassa on valmiina neljä pultinreikää (ø10 mm). 17

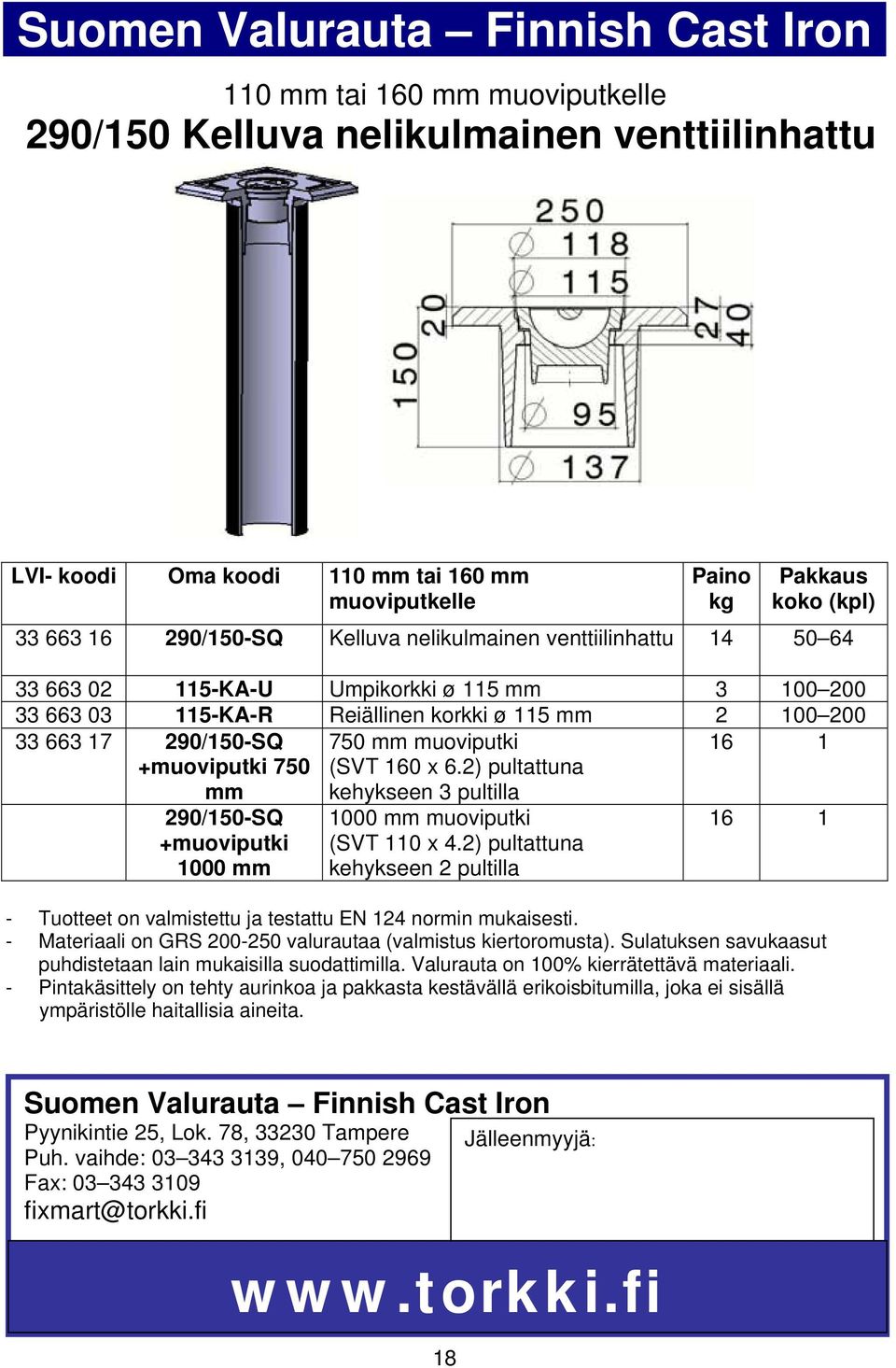

20 110 mm tai 160 mm muoviputkelle 290/150 Kelluva nelikulmainen venttiilinhattu LVI- koodi Oma koodi 110 mm tai 160 mm muoviputkelle Paino /150-SQ Kelluva nelikulmainen venttiilinhattu KA-U Umpikorkki ø 115 mm KA-R Reiällinen korkki ø 115 mm /150-SQ +muoviputki 750 mm 750 mm muoviputki (SVT 160 x 6.2) pultattuna kehykseen 3 pultilla /150-SQ +muoviputki 1000 mm 1000 mm muoviputki (SVT 110 x 4.2) pultattuna kehykseen 2 pultilla

21 110 mm tai 160 mm muoviputkelle 290/150 Kelluva nelikulmainen venttiilinhattu LVI- koodi Oma koodi 110 mm tai 160 mm muoviputkelle Paino /150-SQ/50 Kelluva nelikulmainen venttiilinhattu 290 mm x 290 mm KA-U Umpikorkki ø 115 mm KA-R Reiällinen korkki ø 115 mm /150-SQ/50 +muoviputki 750 mm 290/150-SQ/50 +muoviputki 1000 mm 750 mm muoviputki (SVT 160 x 6.2) pultattuna kehykseen 3 pultilla 1000 mm muoviputki (SVT 110 x 4.2) pultattuna kehykseen 2 pultilla Kehyksen alareunassa on valmiin neljä pultinreikää (ø 10 mm). - Pintakäsittely tehty aurinkoa ja pakkasta kestävällä erikoisbitumilla, joka ei sisällä 19

22 160 mm tai 200 mm muoviputkelle 160/200 Kelluva kansisto LVI- koodi Oma koodi EN 160 mm tai 200 mm muovisille tarkastusputkille Paino /200-KE D400 40t Kelluva kehys /200-KA/40 D400 40t Umpikansi ø 180 mm /200-SA/40 D400 40t Sadevesikansi ø 180 mm

23 315 mm muoviputkille 315/115 Kelluvat kansistot LVI-koodi Oma koodi EN 315 mm muoviputkille Paino /115-KE D400 40t Kelluva kehys /115-SQ D400 40t Nelikulmainen kelluva kehys KA/25 C250 25t Umpikansi ø 300 mm, 25t KA/40 D400 40t Umpikansi ø 300 mm, 40t SA/25 C250 25t Sadevesikansi ø 300 mm, 25t SA/40 D400 40t Sadevesikansi ø 300 mm, 40t /100- SAKU D400 40t Sadevesikupu Kehyksen alareunassa on valmiina neljä pultinreikää (ø 11 mm). - Kaikki sovitteet (korkeus ja halkaisija) on koneistettu sorvaamalla. 21

24 315 mm muoviputkille 315/150 Kiinteä kansisto LVI-koodi Oma koodi /150- KE EN 315 mm Paino muoviputkille koko(kpl) D400 40t Kiinteä kehys KA/25 C250 25t Umpikansi ø 300 mm, 25t KA/40 D400 40t Umpikansi ø 300 mm, 40t SA/25 C250 25t Sadevesikansi ø 300 mm, 25t SA/40 D400 40t Sadevesikansi ø 300 mm, 40t /100- SAKU D400 40t Sadevesikupu Kehyksen alareunassa on valmiina neljä pultinreikää (ø 11 mm). - Kaikki sovitteet (korkeus ja halkaisija) on koneistettu sorvaamalla. 22

25 500 mm muoviputkelle 500/70 Kelluva kansisto LVI- koodi Oma koodi EN 500 mm muoviputkelle Paino /70-KE D400 40t Kelluva kehys, h 70 mm KA/25 C250 25t Umpikansi ø 500 mm, 25t KA/40 D400 40t Umpikansi ø 500 mm, 40t SA/25 D250 25t Sadevesikansi ø 500 mm, 25t SA/40 D400 40t Sadevesikansi ø 500 mm, 40t /100- SAKU D400 40t Sadevesikupu Kehyksen alareunassa on neljä reikää (ø 10 mm), joista kehys pultataan putkeen kiinni. - Kaikki sovitteet (korkeus ja halkaisija) on koneistettu sorvaamalla. 23

26 500 mm muoviputkelle 500/110 Kelluva kansisto LVI-koodi Oma koodi EN 500 mm muoviputkelle Paino /110-KE D400 40t Kelluva kehys, h 132 mm KA/25 C250 25t Umpikansi ø 500 mm, 25t KA/40 D400 40t Umpikansi ø 500 mm, 40t SA/25 C250 25t Sadevesikansi ø 500 mm, 25t SA/40 D400 40t Sadevesikansi ø 500 mm, 40t /100- SAKU D400 40t Sadevesikupu Kehyksen alareunassa on neljä reikää (ø 10mm), joista kehys pultataan putkeen kiinni. - Kannen ja kehyksen välinen sovite on koneistettu sorvaamalla. 24

27 600 mm betonikartiolle 550/30 Kelluva kansisto LVI- koodi Oma koodi EN 600 mm betonikartiolle Paino /30-KE D400 40t Kelluva kehys 30 mm kannelle, h 170 mm 51 6 / /30-KA/25 C250 25t Umpikansi ø 550 mm, reuna 30 mm, 25t /30-KA/40 D400 40t Umpikansi ø 550 mm, reuna 30 mm, 40t /30-SA/25 C250 25t Sadevesikansi ø 550 mm, reuna 30 mm, 25t /30-SA40 D400 40t Sadevesikansi ø 550 mm, reuna 30 mm, 40t /30-SAKU D400 40t Sadevesikupu Tuotteet on valmistettu ja testattu EN normin mukaisesti - Kaikki sovitteet (korkeus ja halkaisija) on koneistettu sorvaamalla. 25

28 600 mm betonikartiolle 550/270/30 Kelluva korkea kansisto LVI- koodi Oma koodi EN 600 mm betonikartiolle Paino /270/30-KE D400 40t Kelluva kehys 30 mm 53 4 / 5 kannelle, h 270mm /30-KA/25 C250 25t Umpikansi ø 550 mm, reuna 30 mm, 25t /30-KA/40 D400 40t Umpikansi ø 550 mm, reuna 30 mm, 40t /30-SA/25 C250 25t Sadevesikansi ø mm, reuna 30 mm, 25t /30-SA/40 D400 40t Sadevesikansi ø mm, reuna 30 mm, 40t /30-SAKU D400 40t Sadevesikupu Kaikki sovitteet (korkeus ja halkaisija) on koneistettu sorvaamalla. 26

29 600 mm betonikartiolle 550/30 Nelikulmainen kelluva kansisto LVI- koodi Oma koodi EN 600 mm betonikartiolle Paino /30-SQ D400 40t Nelikulmainen kelluva kehys 665 mm x 665 mm, 30 mm kannelle /30-KA/25 C250 25t Umpikansi ø 550 mm, reuna 30 mm, 25t /30-KA/40 D400 40t Umpikansi ø 550 mm, reuna 30 mm, 40t /30-SA/25 C250 25t Sadevesikansi ø 550 mm, reuna 30 mm, 25t /30-SA/40 D400 40t Sadevesikansi ø 550 mm, reuna 30 mm, 40t Kaikki sovitteet (korkeus ja halkaisija) on koneistettu sorvaamalla. 27

30 600 mm betonikartiolle 550/50 Kelluvat kansistot LVI- koodi Oma koodi EN 600 mm betonikartiolle Paino /50-KE D400 40t Kelluva kehys 50 mm kannelle /50-SQ D400 40t Nelikulmainen kelluva kehys 50 mm kannelle /50-KA/40 D400 40t Umpikansi ø 550 mm, reuna 50 mm /50-SA/40 D400 40t Sadevesikansi ø 550 mm, reuna 50 mm Kaikki sovitteet (korkeus ja halkaisija) on koneistettu sorvaamalla. 28

31 600 mm betonikartiolle 600/100 Kiinteä kansisto LVI-koodi Oma koodi EN 600 mm betonikartiolle Paino /100-KE D400 40t Kiinteä kehys 600 mm kannelle, h 100 mm KA/5 A15 5t Umpikansi ø 600 mm, 5t KA/15 B125 15t Umpikansi ø 600 mm, 15t KA/25 C250 25t Umpikansi ø 600 mm, 25t KA/40 D400 40t Umpikansi ø 600 mm, 40t / SA/5 A15 5t Sadevesikansi ø 600 mm, 5t SA/15 B125 15t Sadevesikansi ø 600 mm, 15t SA/25 C250 25t Sadevesikansi ø 600 mm, 25t SA/40 D400 40t Sadevesikansi ø 600 mm, 40t Kaikki sovitteet (korkeus ja halkaisija) on koneistettu sorvaamalla. 29

32 600 mm betonikartiolle 600/101 Kiinteä kansisto 2:lle kannelle LVI- koodi Oma koodi EN 600 mm betonikartiolle /101-KE D400 40t Kiinteä kehys 2:lle kannelle, h 100 mm Paino KA/5 A15 5t Umpikansi ø 600 mm KA/15 B125 15t Umpikansi ø 600 mm KA/25 C250 25t Umpikansi ø 600 mm KA/40 D400 40t Umpikansi ø 600 mm / VK/527-CI Välikansi ø 527 mm 20 - Kaikki sovitteet (korkeus ja halkaisija) on koneistettu sorvaamalla. 30
