1 (1) Tämän soittimen ohjelmistoa voidaan päivittää tulevaisuudessa. Tietoja saatavina olevista päivityksistä on seuraavassa osoitteessa: z Seuraavasta osoitteesta löydät Sonyn tuotteita koskevia hyödyllisiä vinkkejä, vihjeitä ja tietoja: Käyttöohjeet (1) Blu-ray Disc / DVD Player BDP-S770 Printed in Malaysia 2010 Sony Corporation

2 VAROITUS Suojaa laite sateelta ja kosteudelta sähköisku- ja tulipalovaaran estämiseksi. Älä avaa laitteen koteloa, jotta et altistu sähköiskulle. Laitteen saa huoltaa vain ammattitaitoinen huoltoliike. Vain pätevä huoltopalvelu saa vaihtaa virtajohdon. Paristoja tai laitteita, joissa on paristot, ei saa altistaa voimakkaalle kuumuudelle kuten auringonvalolle, avotulelle tms. VARO Optisten laitteiden käyttö yhdessä tämän tuotteen kanssa lisää silmävaurioiden vaaraa. Koska tässä Blu-ray Disc/DVDsoittimessa käytettävä lasersäde on haitallinen silmille, älä yritä purkaa koteloa. Laitteen saa huoltaa vain ammattitaitoinen huoltoliike. Tämä tarra on kotelon sisällä laserin suojarasiassa. Tämä laite on luokiteltu LUOKAN 1 LASER laitteeksi. LUOKAN 1 LASERLAITE -MERKINTÄ on lasersuojakotelossa laitteen sisällä. Käytöstä poistettujen sähkö- ja elektroniikkalaitteiden hävittäminen (koskee Euroopan yhteisön ja muiden Euroopan maiden jätehuoltoa) Tämä laitteeseen tai sen pakkaukseen merkitty symboli tarkoittaa, että laitetta ei saa käsitellä kotitalousjätteenä. Sen sijaan laite on toimitettava sähkö ja elektroniikkalaitteiden kierrätyksestä huolehtivaan keräys- ja kierrätyspisteeseen. Varmistamalla, että tämä laite hävitetään asianmukaisesti, voit auttaa estämään mahdollisia ympäristö- ja terveyshaittoja, joita muuten voi aiheutua laitteen epäasianmukaisesta käsittelystä. Materiaalien kierrätys säästää luonnonvaroja. Lisätietoja laitteen käsittelystä, talteenotosta ja kierrätyksestä on saatavilla paikallisilta ympäristöviranomaisilta, jätehuoltokeskuksesta tai liikkeestä, josta laite on ostettu. Käytöstä poistettujen paristojen hävitys (koskee Euroopan unionia sekä muita Euroopan maita, joissa on erillisiä keräysjärjestelmiä) Tämä symboli paristossa tai sen pakkauksessa tarkoittaa, ettei paristoa lasketa normaaliksi kotitalousjätteeksi. Tietyissä paristoissa tätä symbolia voidaan käyttää yhdessä kemikaalia ilmaisevan symbolin kanssa. Paristoon on lisätty kemikaaleja elohopea (Hg) ja lyijyä (Pb) ilmaisevat symbolit, jos paristo sisältää enemmän kuin 0,0005 % elohopeaa tai enemmän kuin 0,004 % lyijyä. Varmistamalla, että paristo poistetaan käytöstä asiaan kuuluvalla tavalla, estetään mahdollisia negatiivisia vaikutuksia luonnolle ja ihmisten terveydelle, joita paristojen väärä hävittäminen saattaa aiheuttaa. Materiaalien kierrätys auttaa säästämään luonnonvaroja. Mikäli tuotteen turvallisuus, suorituskyky tai tietojen säilyminen vaatii, että paristo on kiinteästi kytketty laitteeseen, tulee pariston vaihto suorittaa valtuutetun huollon toimesta. Jotta varmistetaan, että käytöstä poistettu tuote käsitellään asianmukaisesti, tulee tuote viedä käytöstä poistettujen sähkö- ja elektroniikkalaitteiden vastaanottopisteeseen. Muiden paristojen osalta tarkista käyttöohjeesta miten paristo irroitetaan tuotteesta turvallisesti. Toimita käytöstä poistettu paristo paristojen vastaanottopisteeseen. Lisätietoja tuotteiden ja paristojen kierrätyksestä saa paikallisilta viranomaisilta, jäteyhtiöistä tai liikkeestä, josta tuote on ostettu. 2

3 Tämän tuotteen valmistaja on Sony Corporation, Konan Minatoku Tokyo, Japani. Tuotteen EMC- ja turvallisuushyväksyjä on Sony Deutschland GmbH, Hedelfinger Strasse 61, Stuttgart, Saksa. Kaikissa tuotteen huolto- tai takuuasioissa ottakaa yhteys valtuutettuun Sony huoltoon. Varotoimet Tämän yksikön käyttöjännite on 220 V 240 V AC, 50 Hz/ 60 Hz. Tarkista, että laitteen käyttöjännite ja paikallinen verkkojännite vastaavat toisiaan. Älä aseta nestettä sisältäviä esineitä, kuten maljakoita, laitteen päälle tulipalo- ja sähköiskuvaaran vuoksi. Asenna tämä yksikkö siten, että virtakytkin voidaan hätätapauksessa irrottaa pistorasiasta välittömästi. Huomautuksia levyistä Käsittele levyjä niiden reunoista pitääksesi ne puhtaina. Älä kosketa pintaa. Levyllä oleva pöly, sormenjäljet ja naarmut voivat aiheuttaa virheellisen toiminnan. Älä altista levyä suoralle auringonvalolle äläkä lämpölähteille kuten kuumille ilmakanaville. Älä myöskään jätä sitä suoraan auringonvaloon pysäköityyn autoon, koska lämpötila voi kohota auton sisällä. Säilytä levy kotelossaan toiston jälkeen. Puhdista levy puhdistusliinalla. Pyyhi levyä keskeltä ulospäin. Älä käytä liuottimia kuten bensiiniä, tinneriä, kaupoista saatavia levyn/linssin puhdistusaineita äläkä vinyylilevyille tarkoitettuja antistaattisia suihkeita. Jos olet tulostanut levyn etiketin, kuivaa etiketti ennen soittamista. Älä käytä seuraavia levyjä. Linssinpuhdistuslevy. Epätavallisen muotoinen (esim. kortti, sydän) levy. Levy, jossa on etiketti tai tarra. Levy, jonka pinnassa on teippiä tai tarran liimaa. Älä pinnoita levyn soittopuolta uudelleen pintanaarmujen poistamiseksi. Varotoimet Tämän järjestelmän on testein todettu vastaavan EMCdirektiivissä asetettuja rajoja käytettäessä alle 3 metrin liitäntäjohtoa. Laitteen sijoittaminen Estä lämmön kertyminen soittimeen sijoittamalla se paikkaan, jossa on riittävä ilmanvaihto. Älä sijoita soitinta pehmeälle alustalle kuten matolle, joka voi tukkia ilmanvaihtoaukot. Älä asenna tätä soitinta suljettuun tilaan, esimerkiksi kirjahyllyyn tai vastaavaan. Älä sijoita soitinta lämpölähteiden tuntumaan äläkä altista sitä suoralle auringonvalolle, runsaalle pölylle tai mekaanisille iskuille. Älä sijoita soitinta ulos, ajoneuvoihin, laivoihin tai muihin aluksiin. Jos soitin tuodaan suoraan kylmästä lämpimään huoneeseen tai se sijoitetaan erittäin kosteaan huoneeseen, soittimen sisällä oleviin linsseihin voi tiivistyä kosteutta. Jos näin tapahtuu, soitin ei ehkä toimi oikein. Jos näin tapahtuu, poista levy ja jätä soittimen virta kytketyksi noin puolen tunnin ajaksi, kunnes kosteus haihtuu. Älä asenna soitinta kaltevaan asentoon. Se on suunniteltu käytettäväksi vain vaakasuorassa asennossa. Älä aseta metalliesineitä etupaneelin eteen. Se voi rajoittaa radioaaltojen vastaanottoa. Älä sijoita soitinta paikkaan, jossa käytetään lääketieteellisiä laitteita. Se voi aiheuttaa lääketieteellisten laitteiden toimintahäiriön.,jatkuu 3

4 Jos käytät sydämentahdistinta tai muuta lääketieteellistä laitetta, kysy neuvoa lääkäriltä tai lääketieteellisen laitteen valmistajalta ennen WLANtoiminnon käyttämistä. Soitin tulee asentaa ja sitä tulee käyttää niin, että sen ja henkilön vartalon välinen etäisyys on vähintään 20 cm (lukuunottamatta raajoja: kädet, ranteet, jalat ja nilkat). Älä aseta raskaita tai epävakaita esineitä soittimen päälle. Älä laita levykelkkaan muita esineitä kuin levyjä. Se voi vahingoittaa soitinta tai esinettä. Kun siirrät soitinta, poista kaikki levyt. Jos et tee näin, levy voi vaurioitua. Kun siirrät soitinta, irrota virtajohto ja kaikki muut kaapelit soittimesta. Virtalähteet Soitinta ei kytketä irti verkkovirrasta niin kauan kuin se on liitettynä pistorasiaan, vaikka soitin sammutettaisiin virtakytkimestä. Irrota soitin pistorasiasta, jos soitinta ei aiota käyttää pitkän aikaan. Irrota virtajohto pistorasiasta tarttumalla itse pistotulppaan. Älä koskaan vedä johdosta. Noudata seuraavia ohjeita, jotta virtajohto ei vahingoitu. Älä käytä virtajohtoa, jos se on vahingoittunut, sillä seurauksena voi olla sähköisku tai tulipalo. Älä jätä virtajohtoa puristuksiin soittimen ja seinän, hyllyn tms. väliin. Älä laita mitään raskasta virtajohdon päälle tai vedä johdosta. Äänenvoimakkuuden säätäminen Älä nosta äänenvoimakkuutta kuunnellessasi erittäin hiljaista tai äänetöntä kohtaa. Muuten korvasi ja kaiuttimet voivat vahingoittua, kun toistetaan erittäin voimakas kohta. Puhdistaminen Puhdista kotelo, paneeli ja säätimet pehmeällä liinalla. Älä käytä mitään hiomatyynyä, hankausjauhetta äläkä liuotinta kuten alkoholia tai bensiiniä. Levyjen puhdistaminen, levyn/linssin puhdistusaineet Älä käytä puhdistuslevyä äläkä levyn/linssin puhdistajia (mukaan lukien märkä- tai suihketyyppiset). Nämä voivat aiheuttaa laitteessa toimintahäiriön. Osien vaihtaminen Jos tämä yksikkö vaatii korjausta, korjatut osat voidaan kerätä uudelleenkäyttöä tai kierrätystä varten. HDMI OUT -liittimen liittäminen Noudata seuraavia ohjeita, sillä sopimaton käsittely voi vahingoittaa HDMI OUT -liitintä ja pistukkaa. Kohdista huolellisesti HDMI OUT -liitin soittimen takana ja HDMI-pistukka tarkistamalla niiden muodot. Varmista, ettei pistukka ole ylösalaisin tai vinossa. Muista irrottaa HDMI-kaapeli, kun siirrät soitinta. Pidä HDMI-liitin suorassa, kun liität tai irrotat HDMIkaapelia. Älä kierrä tai pakota HDMI-liitintä HDMI OUT -liittimeen. Tietoja 3D-videokuvien katselusta Jotkut ihmiset voivat kokea epämukavuutta (kuten silmien rasittumista, uupumusta tai pahoinvointia) 3D-videokuvien katselun aikana. Sony suosittelee, että kaikki katsojat pitävät säännöllisesti taukoja 3D-videokuvien katselun aikana. Tarvittavien taukojen pituus ja taajuus vaihtelee eri henkilöillä. Sinun täytyy päättää, mikä toimii parhaiten. Jos koet epämukavuutta, lopeta 3D-videokuvien katselu, kunnes olo menee ohi. Ota yhteys lääkäriin, jos uskot sen olevan tarpeen. Katso myös uusimpia tietoja (i) muun käytettävän laitteen käyttöoppaasta ja/tai varoitusviestistä tai tällä tuotteella toistettavan Blu-ray Disc-levyn sisällöstä ja (ii) sivustostamme ( myproduct/). Nuorten lasten (etenkin alle kuusivuotiaiden) näkökyky ei ole vielä täysin kehittynyt. Neuvottele lääkärin (kuten lastenlääkärin tai silmälääkärin) kanssa, ennen kuin annat nuorten lasten katsella 3D-videokuvia. Aikuisten tulee valvoa nuoria lapsia, jotta varmistetaan, että he noudattavat yllä mainittuja suosituksia. 4

5 TÄRKEÄ HUOMAUTUS Varoitus: Tämä soitin voi pitää pysäytyskuvan tai kuvaruutunäytön televisioruudulla rajattoman ajan. Jos pysäytyskuva tai kuvaruutunäyttö jätetään televisioruudulle pitkäksi aikaa, televisioruutu voi vioittua pysyvästi. Plasmanäytöt ja projektiotelevisiot ovat herkkiä tälle. Jos sinulla on soitinta koskevia kysymyksiä tai ongelmia, kysy neuvoa lähimmältä Sonyjälleenmyyjältä. Huomautus eurooppalaisille asiakkaille Tämä tuote on tarkoitettu käytettäväksi seuraavissa maissa: AD, AL, AT, BA, BE, BG, CH, CY, CZ, DE, DK, EE, ES, FI, FR, GB, GR, HR, HU, IE, IS, IT, LI, LT, LU, LV, MC, MD, ME, MK, MT, NL, NO, PL, PT, RO, RS, SE, SI, SK, SM, TR, VA,jatkuu 5

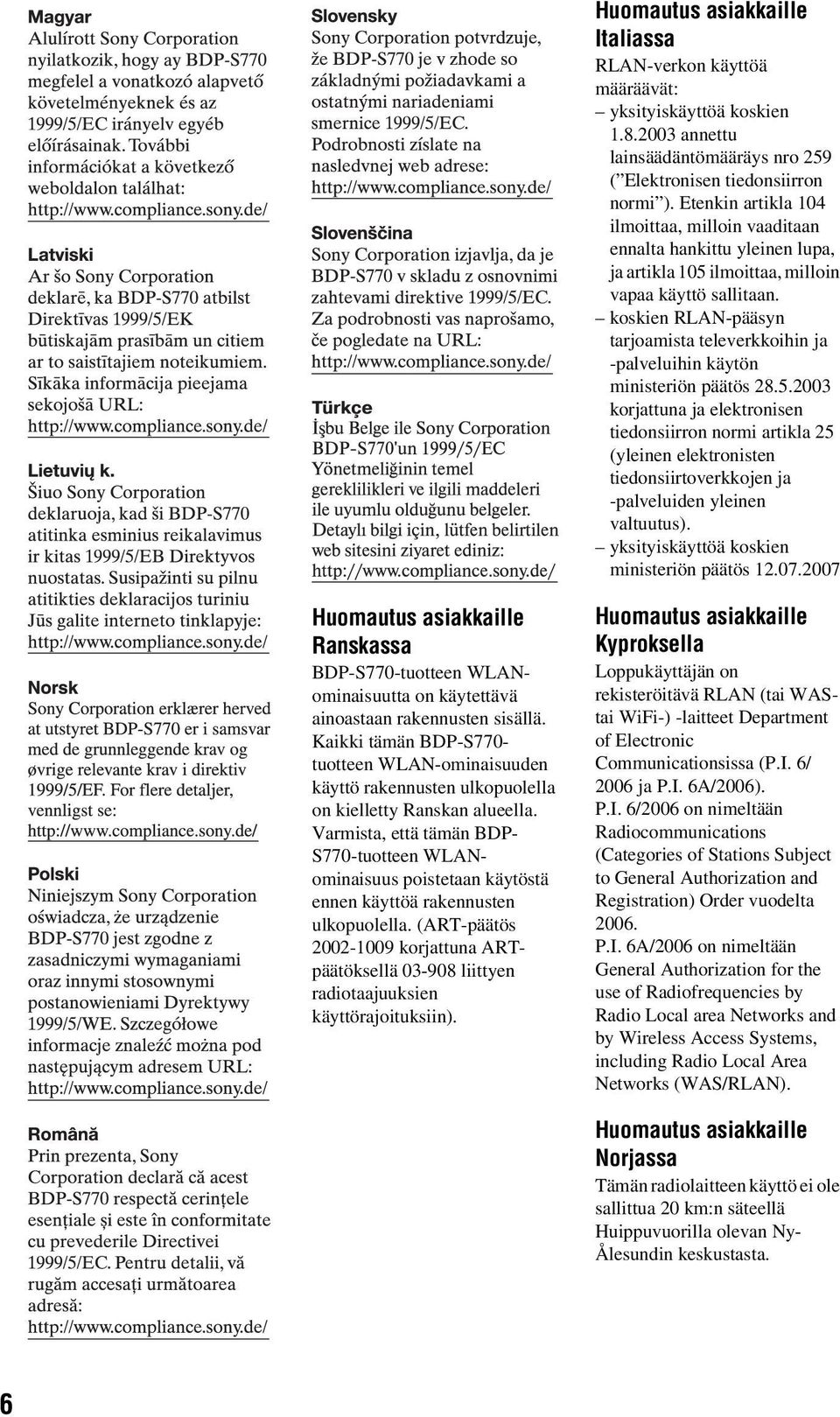

6 Huomautus asiakkaille Italiassa RLAN-verkon käyttöä määräävät: yksityiskäyttöä koskien annettu lainsäädäntömääräys nro 259 ( Elektronisen tiedonsiirron normi ). Etenkin artikla 104 ilmoittaa, milloin vaaditaan ennalta hankittu yleinen lupa, ja artikla 105 ilmoittaa, milloin vapaa käyttö sallitaan. koskien RLAN-pääsyn tarjoamista televerkkoihin ja -palveluihin käytön ministeriön päätös korjattuna ja elektronisen tiedonsiirron normi artikla 25 (yleinen elektronisten tiedonsiirtoverkkojen ja -palveluiden yleinen valtuutus). yksityiskäyttöä koskien ministeriön päätös Huomautus asiakkaille Ranskassa BDP-S770-tuotteen WLANominaisuutta on käytettävä ainoastaan rakennusten sisällä. Kaikki tämän BDP-S770- tuotteen WLAN-ominaisuuden käyttö rakennusten ulkopuolella on kielletty Ranskan alueella. Varmista, että tämän BDP- S770-tuotteen WLANominaisuus poistetaan käytöstä ennen käyttöä rakennusten ulkopuolella. (ART-päätös korjattuna ARTpäätöksellä liittyen radiotaajuuksien käyttörajoituksiin). Huomautus asiakkaille Kyproksella Loppukäyttäjän on rekisteröitävä RLAN (tai WAStai WiFi-) -laitteet Department of Electronic Communicationsissa (P.I. 6/ 2006 ja P.I. 6A/2006). P.I. 6/2006 on nimeltään Radiocommunications (Categories of Stations Subject to General Authorization and Registration) Order vuodelta P.I. 6A/2006 on nimeltään General Authorization for the use of Radiofrequencies by Radio Local area Networks and by Wireless Access Systems, including Radio Local Area Networks (WAS/RLAN). Huomautus asiakkaille Norjassa Tämän radiolaitteen käyttö ei ole sallittua 20 km:n säteellä Huippuvuorilla olevan Ny- Ålesundin keskustasta. 6

7 Sisällysluettelo VAROITUS Varotoimet Osat ja ohjaimet Liitännät ja asetukset Vaihe 1: Soittimen valmistelu Vaihe 2: Soittimen liittäminen Vaihe 3: Pika-asetus Liitäntä verkkoon Toisto Levyn toistaminen Toistaminen USB-laitteesta Toistaminen verkon kautta Käytettävissä olevat vaihtoehdot Asetukset ja säädöt Asetusnäyttöjen käyttö Verkkopäivitys Näyttöasetukset Ääniasetukset BD/DVD-katseluasetukset Käytönvalvonta-asetukset Musiikkiasetukset Järjestelmäasetukset Verkkoasetukset Pika-asetus Nollaus Lisätietoja Vianmääritys Tekniset tiedot Hakemisto

8 Osat ja ohjaimet Etupaneeli z N-painikkeessa on tuntopiste. Käytä tuntopistettä viitteenä, kun käytät soitinta. A [/1 (päällä/valmiustila) Käynnistää soittimen tai asettaa sen valmiustilaan. B Levykelkka C Kaukosäätimen vastaanotin D Etupaneelin näyttö N, X: Syttyy toiston tai tauon aikana. : Syttyy, kun toistoasetus otetaan käyttöön. : Syttyy, kun lähetetään 720p/1080i/ 1080p-videosignaaleja. E N (toisto) F x (seis) G Z (auki/kiinni) H (USB) -liitin Liitä USB-laite tähän liittimeen. I WLAN-merkkivalo Syttyy, kun käytetään WLAN-verkkoa. J Virran merkkivalo Syttyy valkoisena, kun soitin käynnistetään. Levykelkan lukitus (Lapsilukko) Voit lukita levykelkan, jotta sitä ei voi avata vahingossa. Kun soitin käynnistetään, pidä sen N- painike painettuna vähintään 10 sekuntia. Levykelkka lukitaan tai avataan lukituksesta. 8

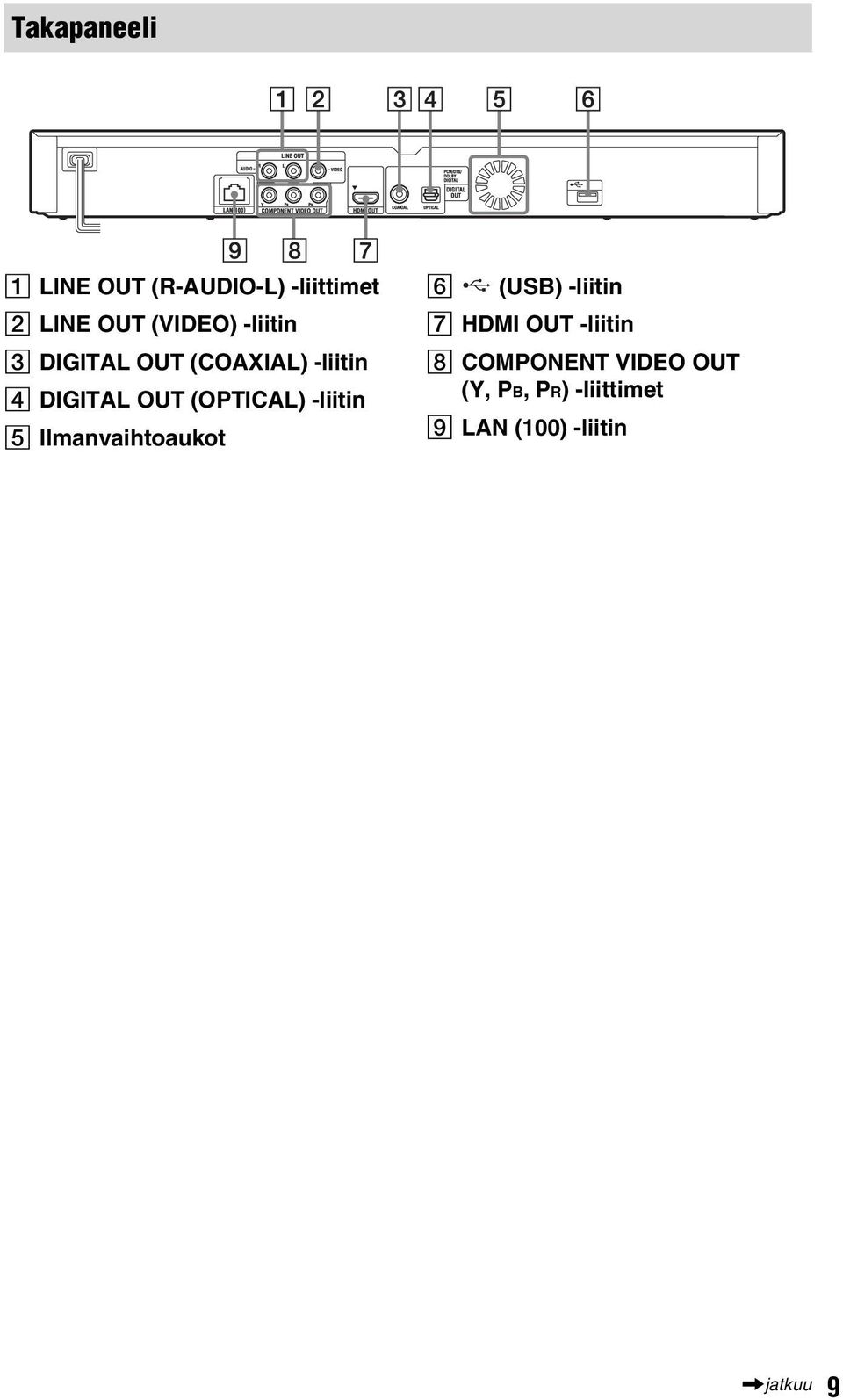

9 Takapaneeli A LINE OUT (R-AUDIO-L) -liittimet B LINE OUT (VIDEO) -liitin C DIGITAL OUT (COAXIAL) -liitin D DIGITAL OUT (OPTICAL) -liitin E Ilmanvaihtoaukot F (USB) -liitin G HDMI OUT -liitin H COMPONENT VIDEO OUT (Y, PB, PR) -liittimet I LAN (100) -liitin,jatkuu 9

10 Kaukosäädin Kaukosäätimen käytettävissä olevat toiminnot vaihtelevat levyn tai tilanteen mukaan. z Numerossa 5 sekä painikkeissa AUDIO, 2 + ja N on tuntopiste. Käytä tuntopistettä viitteenä, kun käytät soitinta. A Z (auki/kiinni) Avaa tai sulkee levykelkan. -TV- t (TV:n tulon valinta) Vaihtaa TV:n ja muiden tulolähteiden välillä. -TV- [/1 (TV päällä/ valmiustilassa) Käynnistää television tai asettaa sen valmiustilaan. [/1 (päällä/valmiustila) Käynnistää soittimen tai asettaa sen valmiustilaan. B Numeropainikkeet (0-9) Syöttää nimikkeen/jakson numeroita jne. 2 (äänenvoimakkuus) +/ Säätää TV:n äänenvoimakkuutta. THEATRE (sivu 35) Vaihtaa automaattisesti optimaaliseen videotilaan elokuvien katsomista varten. THEATRE-painike toimii vain liitettynä Sony Theatre Mode -yhteensopivaan AV-vahvistimeen (vastaanottimeen) tai Sony Theatre Mode -yhteensopivaan televisioon. AUDIO (sivu 26) Valitsee kieliääniraidan, jos BD-ROM-/ DVD VIDEO -levylle on tallennettu monikielisiä ääniraitoja. Valitsee CD-levyjen ääniraidan. SUBTITLE (sivu 26) Valitsee tekstityskielen, jos BD-ROM-/ DVD VIDEO -levylle on tallennettu monikielisiä tekstityksiä. (suosikit) (sivu 20) Näyttää Suosikit-luetteloon lisätyn Internet-sisällön. Voit tallentaa enintään 18 Internet-sisältöä sisältävää suosikkiohjelmaa. C Väripainikkeet (punainen/vihreä/ keltainen/sininen) Interaktiivisten toimintojen pikanäppäimet. 10

11 D TOP MENU Avaa tai sulkee BD- tai DVD-levyn päävalikon. POP UP/MENU Avaa tai sulkee BD-ROM-levyn avattavan valikon tai DVD-levyn valikon. OPTIONS (sivu 20) Valittavissa olevien vaihtoehtojen valikko tulee ruutuun. HOME Avaa soittimen kotivalikon. Näyttää taustakuvan, kun kotivalikon luokkakuvaketta painetaan. RETURN Palaa edelliseen näyttöön. </M/m/, Siirtää korostusta näytetyn kohteen valitsemista varten. Keskipainike (ENTER) Valitsee valitun kohteen. E./> (edellinen/seuraava) Siirtyy edelliseen/seuraavaan lukuun/ raitaan tai tiedostoon. / (uudelleentoisto/ eteenpäin) Toistaa lyhyesti nykyistä kohtausta 10 sekuntia/siirtää eteenpäin nykyistä kohtausta 15 sekuntia. m/m (pikakelaus taakse-/ eteenpäin) Kelaa levyä nopeasti taakse-/eteenpäin, kun sitä painetaan toiston aikana. Aina kun painiketta painetaan videon katselun aikana, hakunopeus vaihtuu. Toistaa hidastetusti, kun painiketta painetaan yli sekunnin ajan taukotilassa. Toistaa ruudun kerrallaan, kun sitä painetaan lyhyesti taukotilassa. N (toisto) Aloittaa toiston tai aloittaa sen uudelleen. DISPLAY (sivu 18) Näyttää toistotiedot kuvaruudussa. X (tauko) Keskeyttää toiston tai aloittaa sen uudelleen. x (seis) Pysäyttää toiston ja muistaa pysäytyskohdan (palautuspiste). Nimikkeen/raidan palautuspiste on viimeksi toistettu kohta tai valokuvakansion viimeinen valokuva. F (valo) Sytyttää valon painikkeisiin 4 ja 5 (paitsi </M/m/, ja ENTER), mikä helpottaa käyttöä pimeässä. Kotivalikon näyttö Kotivalikko saadaan esiin painamalla HOME-painiketta. Valitse luokka painamalla </,. Valitse kohde painamalla M/m ja paina ENTER. Kohde Luokka (Asetukset): Säätää soittimen asetuksia. (Valokuva): Näyttää valokuvia. (Musiikki): Toistaa musiikkia. (Video): Toistaa videoita. (Verkko): Näyttää verkkokohteita. 11

12 Vaihe 1: Soittimen valmistelu Toimitettujen tarvikkeiden tarkistaminen Tarkista, että sinulla on seuraavat tarvikkeet: Ääni/videokaapeli (phono-liitin 3) (1) (vain Australian mallit) Kaukosäädin (1) R6-paristot (AA-koko) (2) Kaukosäätimen valmistelu Aseta kaksi R6-paristoa (koko AA) kohdistamalla paristojen 3- ja # -merkit paristotilassa olevien merkkien kanssa. Liitännät ja asetukset 12

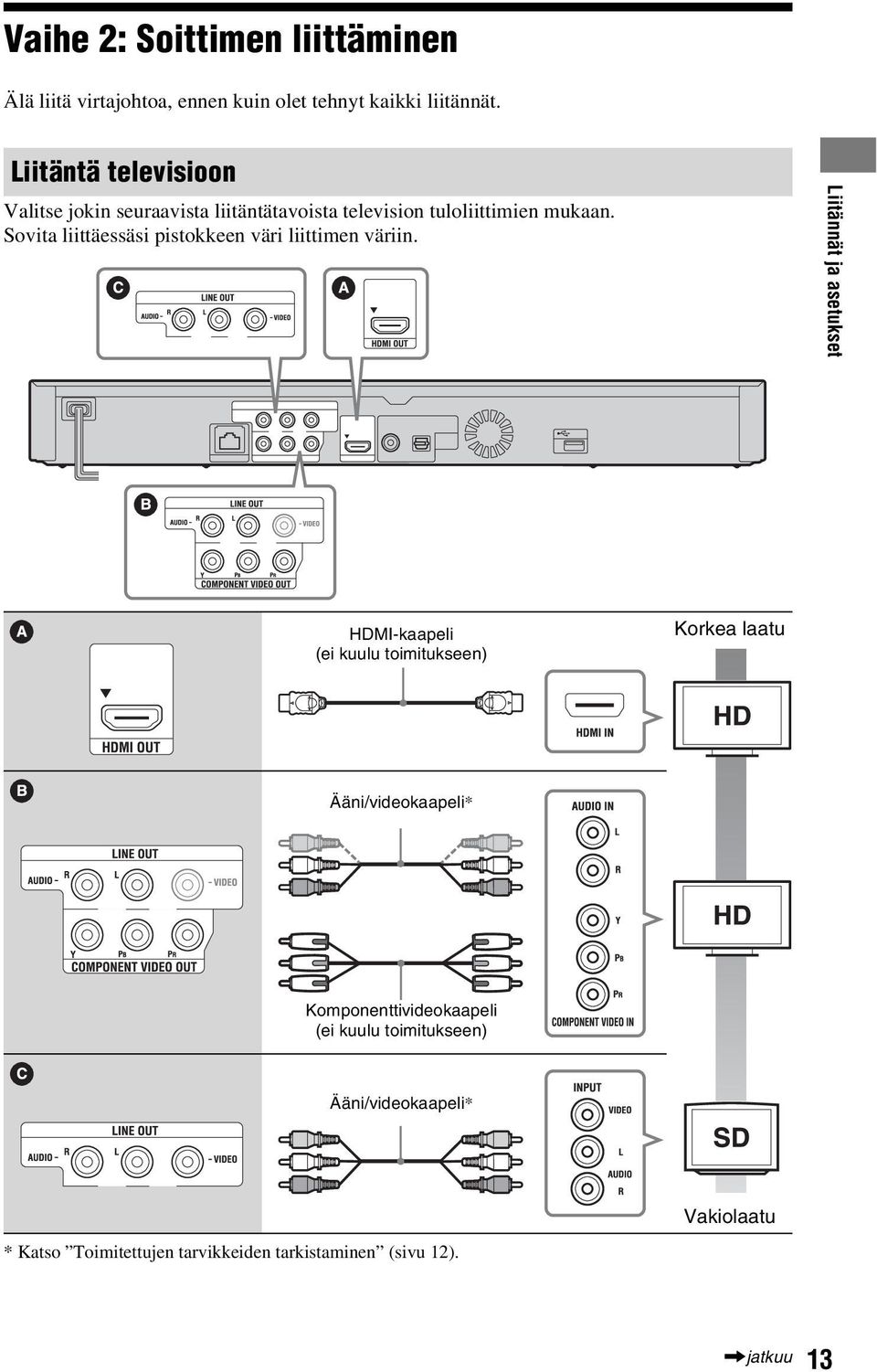

13 Vaihe 2: Soittimen liittäminen Älä liitä virtajohtoa, ennen kuin olet tehnyt kaikki liitännät. Liitäntä televisioon Valitse jokin seuraavista liitäntätavoista television tuloliittimien mukaan. Sovita liittäessäsi pistokkeen väri liittimen väriin. Liitännät ja asetukset HDMI-kaapeli (ei kuulu toimitukseen) Korkea laatu Ääni/videokaapeli* Komponenttivideokaapeli (ei kuulu toimitukseen) Ääni/videokaapeli* Vakiolaatu * Katso Toimitettujen tarvikkeiden tarkistaminen (sivu 12).,jatkuu 13

14 b Älä liitä soitinta videonauhurin kautta. Tekijänoikeuksien suojausjärjestelmät voivat vaikuttaa videonauhurin kautta syötettyihin videosignaaleihin, ja kuva näkyy vääristyneenä televisiossa. Liitäntä AV-vahvistimeen (-vastaanottimeen) Valitse jokin seuraavista liitäntätavoista AV-vahvistimen (-vastaanottimen) tuloliittimien mukaan. Jos valitaan A tai B, tee tarvittavat asetukset Ääniasetukset -asetuksissa (sivu 24). HDMI-kaapeli (ei kuulu toimitukseen) HDMI-kaapeli (ei kuulu toimitukseen) t Aseta BD-äänen MIX-asetus (sivu 24). Koaksiaalinen digitaalikaapeli (ei kuulu toimitukseen) tai Optinen digitaalikaapeli (ei kuulu toimitukseen) t Aseta Dolby Digital (koaks. / optinen) *1 (sivu 24) ja DTS (koaksiaalinen / optinen) *2 (sivu 25). Ääni/videokaapeli *3 14

15 *1 *2 Vaihe 3: Pika-asetus *3 Katso Toimitettujen tarvikkeiden tarkistaminen (sivu 12). Käynnistettäessä ensimmäistä kertaa Odota hetki, kun soitin käynnistyy ja käynnistää Pika-asetus -toiminnon. 1 Kytke soitin verkkovirtaan. pistorasiaan Liitännät ja asetukset 2 Käynnistä soitin painamalla [/1. 3 Käynnistä TV ja aseta sen tulovalitsin siten, että soittimen signaali näkyy kuvaruudussa. 4 Suorita Pika-asetus. Tee asetukset noudattamalla näyttöön tulevia ohjeita ja käyttämällä kaukosäätimen painikkeita </M/m/, ja ENTER. </M/m/, ENTER 15

16 Liitäntä verkkoon Lankamääritykset Käytä LAN-kaapelia soittimen LAN (100) -liittimen liittämiseen. LAN-kaapeli (ei kuulu toimitukseen) Laajakaistareititin ADSL-/ kaapelimodeemi Internet z Suojatun suoran tai ristiinkytketyn liitäntäkaapelin (LAN-kaapelin) käyttäminen on suositeltavaa. Verkkoasetusten tekeminen Valitse Verkkoasetukset, Internetasetukset, sitten Lankamääritykset (sivu 28) ja tee asetukset noudattamalla näyttöön tulevia ohjeita. Langattomat asetukset Käytä soittimen sisäänrakennettua WLANominaisuutta. LAN-kaapeli (ei kuulu toimitukseen) Langaton LANreititin ADSL-/ Internet kaapelimodeemi Verkkoasetusten tekeminen Valitse Verkkoasetukset, Internetasetukset, sitten Langattomat asetukset (sivu 28) ja tee asetukset noudattamalla näyttöön tulevia ohjeita. 16

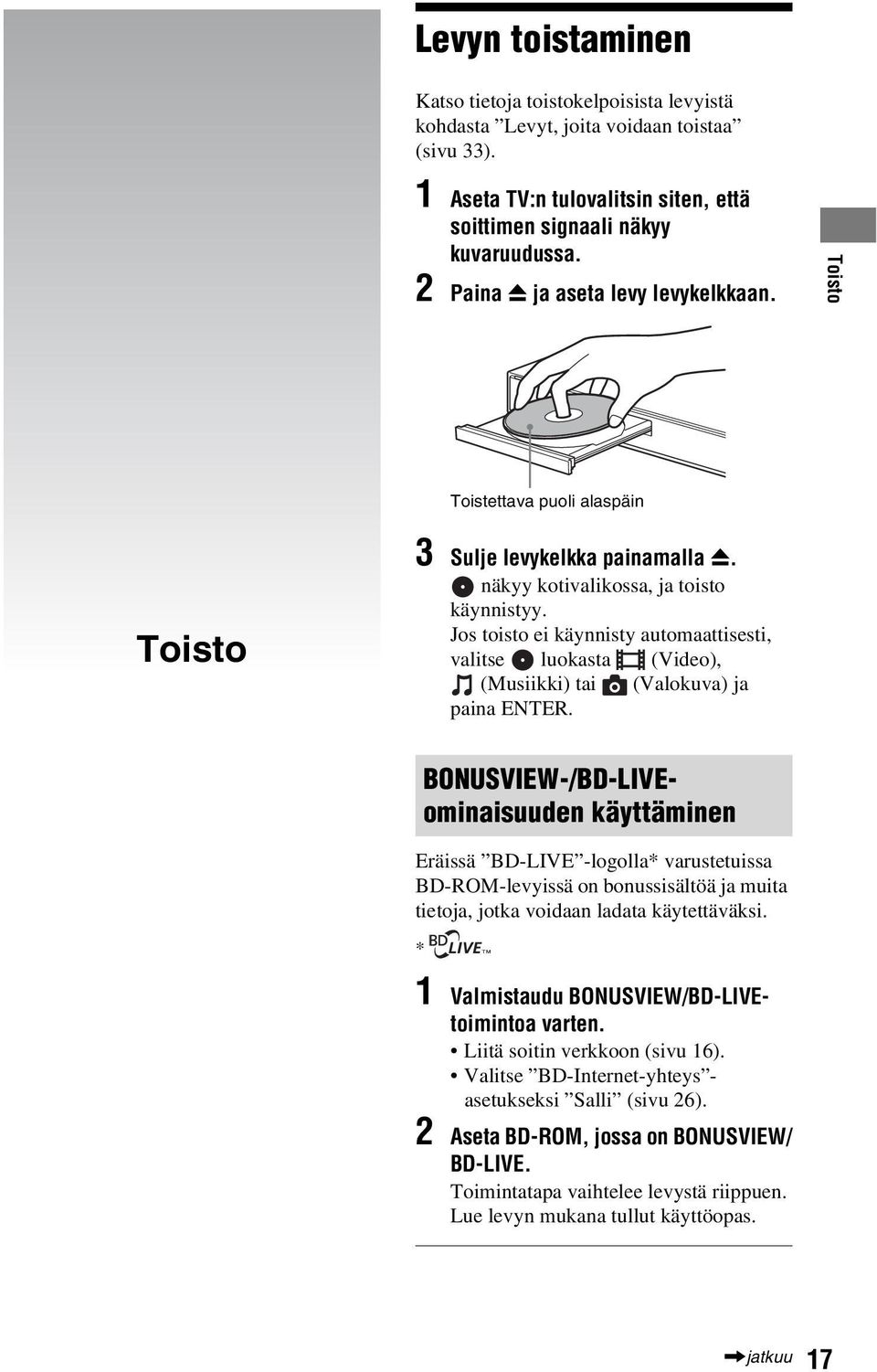

17 Levyn toistaminen Katso tietoja toistokelpoisista levyistä kohdasta Levyt, joita voidaan toistaa (sivu 33). 1 Aseta TV:n tulovalitsin siten, että soittimen signaali näkyy kuvaruudussa. 2 Paina Z ja aseta levy levykelkkaan. Toisto Toistettava puoli alaspäin Toisto 3 Sulje levykelkka painamalla Z. näkyy kotivalikossa, ja toisto käynnistyy. Jos toisto ei käynnisty automaattisesti, valitse luokasta (Video), (Musiikki) tai (Valokuva) ja paina ENTER. BONUSVIEW-/BD-LIVEominaisuuden käyttäminen Eräissä BD-LIVE -logolla* varustetuissa BD-ROM-levyissä on bonussisältöä ja muita tietoja, jotka voidaan ladata käytettäväksi. * 1 Valmistaudu BONUSVIEW/BD-LIVEtoimintoa varten. Liitä soitin verkkoon (sivu 16). Valitse BD-Internet-yhteys - asetukseksi Salli (sivu 26). 2 Aseta BD-ROM, jossa on BONUSVIEW/ BD-LIVE. Toimintatapa vaihtelee levystä riippuen. Lue levyn mukana tullut käyttöopas.,jatkuu 17

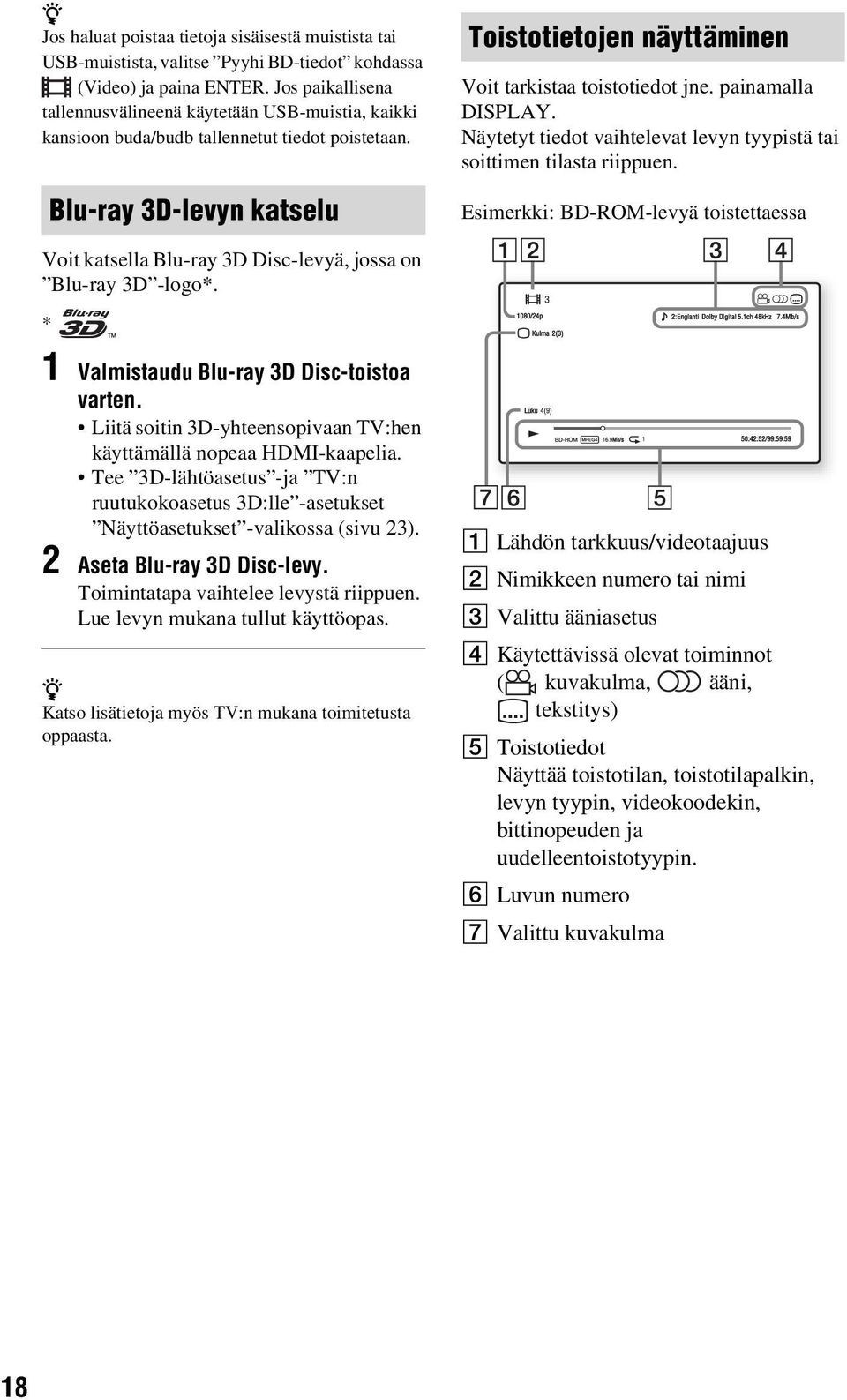

18 z Jos haluat poistaa tietoja sisäisestä muistista tai USB-muistista, valitse Pyyhi BD-tiedot kohdassa (Video) ja paina ENTER. Jos paikallisena tallennusvälineenä käytetään USB-muistia, kaikki kansioon buda/budb tallennetut tiedot poistetaan. Blu-ray 3D-levyn katselu Toistotietojen näyttäminen Voit tarkistaa toistotiedot jne. painamalla DISPLAY. Näytetyt tiedot vaihtelevat levyn tyypistä tai soittimen tilasta riippuen. Esimerkki: BD-ROM-levyä toistettaessa Voit katsella Blu-ray 3D Disc-levyä, jossa on Blu-ray 3D -logo*. * 1 Valmistaudu Blu-ray 3D Disc-toistoa varten. Liitä soitin 3D-yhteensopivaan TV:hen käyttämällä nopeaa HDMI-kaapelia. Tee 3D-lähtöasetus -ja TV:n ruutukokoasetus 3D:lle -asetukset Näyttöasetukset -valikossa (sivu 23). 2 Aseta Blu-ray 3D Disc-levy. Toimintatapa vaihtelee levystä riippuen. Lue levyn mukana tullut käyttöopas. z Katso lisätietoja myös TV:n mukana toimitetusta oppaasta. A Lähdön tarkkuus/videotaajuus B Nimikkeen numero tai nimi C Valittu ääniasetus D Käytettävissä olevat toiminnot ( kuvakulma, ääni, tekstitys) E Toistotiedot Näyttää toistotilan, toistotilapalkin, levyn tyypin, videokoodekin, bittinopeuden ja uudelleentoistotyypin. F Luvun numero G Valittu kuvakulma 18

19 Toistaminen USBlaitteesta Toistaminen verkon kautta Voit toistaa liitetyssä USB-laitteessa olevia video/musiikki/valokuvatiedostoja. Katso tietoja toistokelpoisista USB-laitteista kohdasta Toistokelpoiset tiedostotyypit (sivu 34). 1 Liitä USB-laite soittimen USBliittimeen. Lue USB-laitteen mukana toimitetut käyttöohjeet ennen liittämistä. USB-laite 2 Valitse kotivalikosta (Video), (Musiikki) tai (Valokuva) painamalla </,. 3 Valitse (USB-laite) painamalla M/m ja paina ENTER. BRAVIA Internet-video -suoratoisto Toimii yhdyskäytävänä, joka toimittaa valitun Internet-sisällön ja erilaista ondemand-viihdettä suoraan soittimeen. 1 BRAVIA Internet-video -valmistelu. Liitä soitin verkkoon (sivu 16). 2 Valitse kotivalikosta (Video), (Musiikki) tai (Valokuva) painamalla </,. 3 Valitse Internet-sisällöntarjoajan kuvake painamalla M/m ja paina ENTER. Jos Internet-sisältöluetteloa ei ole haettu, näytetään hakematon kuvake tai uusi kuvake. Ohjauspaneelin käyttäminen Ohjauspaneeli tulee näkyviin, kun videotiedoston toisto alkaa. Näytetyt kohteet voivat vaihdella Internet-sisällöntarjoajien mukaan. Tuo uudelleen näkyviin painamalla DISPLAY. Toisto A Ohjausnäyttö Käytä toistotoimintoja painamalla </ M/m/, tai ENTER. B Toistotilapalkki Tilapalkki, nykyisen sijainnin osoittava kohdistin, toistoaika, videotiedoston kesto C Seuraavan videotiedoston nimi D Valitun videotiedoston nimi ja luokitus,jatkuu 19

20 DLNA-palvelimella olevien tiedostojen toistaminen Toistaa video/musiikki/valokuvatiedostoja kotipalvelimelta, kuten DLNA-sertifioidulta tietokoneelta, liittämällä soittimen kotiverkkoon. 1 Valmistele DLNA-palvelimella olevien tiedostojen toistaminen. Liitä soitin verkkoon (sivu 16). Aseta Yhteyspalvelimen asetukset (sivu 28). 2 Valitse kotivalikosta (Video), (Musiikki) tai (Valokuva) painamalla </,. 3 Valitse DLNA-palvelin painamalla M/ m ja paina ENTER. Tiedosto- tai kansioluettelo tulee näkyviin. Käytettävissä olevat vaihtoehdot Eri asetuksia ja toistotoimintoja voidaan käyttää painamalla OPTIONS. Käytettävissä olevat kohteet vaihtelevat tilanteen mukaan. Yleiset vaihtoehdot Toiminnot Toistohistoria Toista asetus Suosikitluettelo Toista/Lopeta Toista alusta Tietonäyttö Hae historiasta Hae sisällöstä Lisää Suosikkeihin Poista Suosikeista Tiedot Näyttää otsikon BD-ROM-/ DVD-ROM-/CD-DA-levyn toistohistoriasta Gracenote-tekniikan perusteella. Asettaa uudelleentoistotilan. Näyttää Suosikit-luettelon. Aloittaa tai pysäyttää toiston. Toistaa kohteen alusta. Näyttää tietoja BD-ROM-/ DVD-ROM-/CD-DA-levyn tietoja Gracenote-tekniikan perusteella. Hakee liittyviä tietoja Gracenotesta saatujen avainsanojen perusteella Tietonäyttö. Hakee BRAVIA Internetvideo -sisältöä Gracenotesta saatujen avainsanojen perusteella Tietonäyttö. Lisää Internet-sisältöä Suosikit-luetteloon. Poistaa Internet-sisältöä Suosikit-luettelosta. 20

21 Vain (Video) Vain (Valokuva) Toiminnot Tiedot Toiminnot Tiedot 3Dlähtöasetus AV SYNC Videoasetukset Määrittää, lähetetäänkö 3Dvideota automaattisesti vai ei. Säätää kuvan ja äänen välistä eroa viivästyttämällä äänilähtöä suhteessa kuvalähtöön (0 120 millisekuntia). Kuvalaatutila: Valitsee kuvan asetukset eri valaistusympäristöjä varten. FNR: Vähentää kuvassa näkyvää kohinaa. BNR: Vähentää kuvassa näkyvää palikoitumista. MNR: Vähentää vähäistä kohinaa kuvan ääriviivojen ympärillä. Diaesitysnopeus Diaesit. tehoste Diaesit. taustam. Diaesitys Kierrä vasemm. Muuttaa diaesityksen nopeutta. Asettaa diaesitysten tehosteen. Pois: Poistaa toiminnon käytöstä. Musiikki USB:ltä: Asettaa kohdassa Lisää diaes. taustam. rekisteröidyt musiikkitiedostot. Jos musiikkitiedostoja ei ole rekisteröity, esiin tulee (Ei rekisteröity). Toista levyltä: Asettaa CD-DA-levyjen raidat. Toistaa diaesityksen. Kiertää valokuvaa 90 astetta vastapäivään. Toisto Toisto/tauko Aloittaa tai keskeyttää toiston. Kierrä oikealle Kiertää valokuvaa 90 astetta myötäpäivään. Päävalikko Näyttää BD- tai DVD-levyn päävalikon. Valikko/ Avattava valikko Näyttää BD-ROM-levyn avattavan valikon tai DVDlevyn valikon. Nimikehaku Etsii BD-ROM-/DVD VIDEO -levyn nimikettä ja aloittaa toiston alusta. Jaksohaku Etsii jaksoa ja aloittaa toiston alusta. Kulma Vaihtaa muihin kuvakulmiin, jos BD-ROM- /DVD VIDEO -levylle on tallennettu useita kuvakulmia. IP-sisällön kohinanpoisto Säätää Internet-sisällön kuvanlaatua. Vain (Musiikki) Toiminnot Lisää diaes. taustam. Tiedot Rekisteröi USB-muistissa olevat musiikkitiedostot diaesityksen taustamusiikiksi. 21

22 Asetusnäyttöjen käyttö Valitse (Asetukset) kotivalikosta, kun haluat muuttaa soittimen asetuksia. Oletusasetukset on alleviivattu. Asetukset ja säädöt 1 Valitse (Asetukset) kotivalikosta painamalla </,. 2 Valitse asetusluokan kuvake painamalla M/m ja paina ENTER. Kuvake Selite Verkkopäivitys (sivu 23) Päivittää soittimen ohjelmiston. Näyttöasetukset (sivu 23) Määrittää videoasetukset liitintyyppien mukaan. Ääniasetukset (sivu 24) Määrittää ääniasetukset liitintyyppien mukaan. BD/DVD-katseluasetukset (sivu 26) Tekee yksityiskohtaisia asetuksia BD/DVD-toistoa varten. Käytönvalvonta-asetukset (sivu 26) Tekee yksityiskohtaisia asetuksia Käytönvalvontatoimintoa varten. Musiikkiasetukset (sivu 27) Tekee yksityiskohtaisia asetuksia Super Audio CD -toistoa varten. Järjestelmäasetukset (sivu 27) Tekee soittimeen liittyvät asetukset. Verkkoasetukset (sivu 28) Tekee yksityiskohtaisia asetuksia Internetiä ja verkkoa varten. Pika-asetus (sivu 28) Suorittaa Pika-asetuksen uudelleen perusasetusten tekemistä varten. Nollaus (sivu 28) Palauttaa soittimen tehdasasetukset. 22

23 Verkkopäivitys Päivitä soittimen ohjelmisto verkon kautta valitsemalla OK. DVD:n kuvasuhde Letterbox Näyttää leveän kuvan, jonka ylä- ja alapuolella on mustat palkit. z Verkkopäivitystä suositellaan noin 2 kuukauden välein. Tietoja päivitystoiminnoista on seuraavalla sivustolla: Pan & Scan Näyttää täyskorkean kuvan koko näytössä reunat leikattuina. Näyttöasetukset 3D-lähtöasetus Automaattinen Valitse normaalisti tämä. Pois Valitse tämä, jos haluat näyttää kaiken sisällön 2Dmuodossa. TV:n ruutukokoasetus 3D:lle Asettaa 3D-yhteensopivan TV:n ruutukoon. TV:n tyyppi 16:9 Valitse tämä, jos liitetään laajakuvatelevisioon tai televisioon, jossa on laajakuvatoiminto. 4:3 Valitse tämä, jos liitetään 4:3-kuvaruutuiseen televisioon, jossa ei ole laajakuvatoimintoa. Näyttömuoto Alkuperäinen Kiinteä kuvasuhde Valitse tämä, jos liitetään televisioon, jossa on laajakuvatoiminto. Näyttää 4:3 kuvan kuvasuhteessa 16:9 myös laajakuvatelevisiossa. Muuttaa kuvakoon näytön kokoon sopivaksi ja säilyttää alkuperäisen kuvasuhteen. Elokuvamuunnostila Automaattinen Valitse normaalisti tämä. Soitin tunnistaa automaattisesti, onko materiaali videopohjaista tai filmipohjaista, ja vaihtaa vastaavaan muunnostapaan. Video Videokuvan esitysmuoto HDMI Komponenttivideo Video Videopohjaiselle materiaalille sopiva muunnostapa valitaan aina materiaalista riippumatta. Valitse tavallisesti Automaattinen. Valitse Alkuperäinen tarkkuus, kun haluat lähettää levylle tallennetun tarkkuuden. Jos tarkkuus on alhaisempi kuin SDtarkkuus, se skaalataan ylöspäin SD-tarkkuuteen. Valitse TV:lle sopiva tarkkuus. Asettaa automaattisesti alhaisimman tarkkuuden. z Jos liität HDMI OUT -liittimen ja muita videolähtöliittimiä samalla kertaa, valitse Komponenttivideo. Jos kuvaa ei näy, kun HDMI - tai Komponenttivideo -tarkkuus on asetettu, kokeile jotain muuta tarkkuusasetusta. Asetukset ja säädöt,jatkuu 23

24 BD/DVD-ROM 1080/24p -lähtö Automaattinen Lähettää p/ 24 Hz -videosignaaleja vain, kun liitetään 1080/24pyhteensopiva TV käyttämällä HDMI OUT -liitintä. Pois YCbCr/RGB (HDMI) HDMI-syvävärilähtö Taukomuoto Valitse tämä, jos TV ei ole yhteensopiva 1080/24pvideosignaalien kanssa. Automaattinen Tunnistaa automaattisesti liitetyn TV:n tyypin ja vaihtaa vastaavaan väriasetukseen. YCbCr (4:2:2) Lähettää YCbCr 4:2:2 -videosignaaleja. YCbCr (4:4:4) Lähettää YCbCr 4:4:4 -videosignaaleja. RGB Lähettää RGBvideosignaaleja. Automaattinen Valitse normaalisti tämä. 12 bittiä Lähettää 12bit-/10bitvideosignaaleja, kun liitetty 10 bittiä TV on Deep Colour -yhteensopiva. Pois Valitse tämä, jos kuva on epävakaa tai värit näyttävät luonnottomilta. Automaattinen Valitse normaalisti tämä. Dynaamiset liikkuvat kuvat näkyvät ilman epäterävyyttä. Ruutu Näyttää paikallaan pysyvät kuvat suurella tarkkuudella. Ääniasetukset Ääni (HDMI) Automaattinen Valitse normaalisti tämä. Lähettää äänisignaalit liitetyn HDMI-laitteen tilan mukaan. PCM Lähettää PCM-signaaleja HDMI OUT -liittimestä. DSD-lähtötila Päällä Pois BD-äänen MIX-asetus Päällä Pois Lähettää DSD-signaaleja HDMI OUT -liittimestä, kun toistetaan Super Audio CD -levyä. Jos valitaan Päällä, signaalia ei lähetetä muista liittimistä. Lähettää PCM-signaaleja HDMI OUT -liittimestä, kun toistetaan Super Audio CD -levyä. Lähettää ääntä, joka saadaan yhdistämällä interaktiivinen ja toissijainen ääni ensisijaiseen ääneen. Lähettää vain ensisijaisen äänen. Valitse tämä, kun haluat lähettää HDäänisignaalit AV-vahvistimeen (-vastaanottimeen). Dolby Digital (koaks. / optinen) Sekoita PCM Dolby Digital Muuntaa lähdön lineaarisiksi PCMsignaaleiksi. Valitse tämä liitettäessä äänilaite, jossa ei ole sisäänrakennettua Dolby Digital -dekooderia. Valitse tämä liitettäessä äänilaite, jossa on sisäänrakennettu Dolby Digital -dekooderi. 24

25 DTS (koaksiaalinen / optinen) Sekoita Sekoita PCM Muuntaa lähdön lineaarisiksi PCMsignaaleiksi. Valitse tämä liitettäessä äänilaite, jossa ei ole sisäänrakennettua DTSdekooderia. Surround Lähettää äänisignaaleja surround-tehosteiden kanssa. Valitse tämä liitettäessä äänilaite, jossa on Dolby Surround (Pro Logic)- tai DTS Neo 6 -tuki. DTS DTS Neo:6 Valitse tämä liitettäessä äänilaite, jossa on sisäänrakennettu DTSdekooderi. Stereo Lähettää äänisignaaleja ilman surround-tehosteita. Valitse tämä liitettäessä äänilaite, jossa ei ole Dolby Surround (Pro Logic) tai DTS Neo 6 -tukea. Cinema Music Suorittaa DTS Neo:6 Cinema -tilan dekoodauksen. 2- kanavamuodossa tallennettu lähde dekoodataan 7 kanavaan. Suorittaa DTS Neo:6 Music -tilan dekoodauksen. 2-kanavamuodossa tallennettu lähde dekoodataan 7 kanavaan. Tämä asetus on ihanteellinen normaaleille stereolähteille, kuten CDlevyille. Asetukset ja säädöt Pois Poistaa DTS Neo:6 -dekoodauksen käytöstä. Audio DRC Automaattinen Suorittaa toiston levyn määrittämällä dynamiikkaalueella (vain BD-ROM). Muut levyt toistetaan Vakio -tasolla. Vakio Suorittaa toiston normaalilla pakkaustasolla. Laaja Pakkausta ei käytetä. Tuloksena on dynaamisempi ääni. 25

26 BD/DVD-valikko Valitsee BD-ROM- tai DVD VIDEO -levyjen oletusvalikkokielen. Jos valitaan Valitse kielikoodi, kielikoodin syöttönäyttö avautuu. Syötä kielikoodi kohdan Kielikoodiluettelo (sivu 38) avulla. Audio Valitsee BD-ROM- tai DVD VIDEO -levyjen ääniraidan oletuskielen. Jos valitaan Alkuperäinen, levyn ensisijainen kieli valitaan. Jos valitaan Valitse kielikoodi, kielikoodin syöttönäyttö avautuu. Syötä kielikoodi kohdan Kielikoodiluettelo (sivu 38) avulla. Tekstitys Valitsee BD-ROM- tai DVD VIDEO -levyjen oletustekstityskielen. Jos valitaan Valitse kielikoodi, kielikoodin syöttönäyttö avautuu. Syötä kielikoodi kohdan Kielikoodiluettelo (sivu 38) avulla. BD-hybridilevyn toistokerros BD Toistaa BD-kerroksen. DVD/CD Toistaa DVD- tai CDkerroksen. BD-Internet-yhteys Salli Älä salli BD-datatallennusvaihtoehdot Sisäinen muisti USB-laite (takana) Valitse normaalisti tämä. Estää Internet-yhteyden. Tallentaa BD-tiedot sisäiseen muistiin. Tallentaa BD-tiedot USBliittimeen (takana) liitettyyn USB-muistiin. BD/DVDkatseluasetukset Käytönvalvontaasetukset Salasana Asettaa tai vaihtaa käytönvalvontatoiminnon salasanan. Salasanan avulla voit asettaa BD- ROM- tai DVD VIDEO -levyn tai Internetvideon toistorajoituksen. Tarvittaessa voit määrittää eri rajoitustasot BD-ROM- ja DVD VIDEO -levyille sekä Internet-videoille. Käytönvalvonnan aluekoodi Eräiden BD-ROM- tai DVD VIDEO -levyjen tai Internet-videon toistoa voidaan rajoittaa maatieteellisen alueen mukaan. Kohtauksia voidaan jättää pois tai korvata muilla kohtauksilla. Noudata näyttöön tulevia ohjeita ja syötä nelinumeroinen salasana. BD-käytönvalvonta Eräiden BD-ROM-levyjen toistoa voidaan rajoittaa käyttäjien iän mukaan. Kohtauksia voidaan jättää pois tai korvata muilla kohtauksilla. Noudata näyttöön tulevia ohjeita ja syötä nelinumeroinen salasana. DVD-käytönvalvonta Eräiden DVD VIDEO -levyjen toistoa voidaan rajoittaa käyttäjien iän mukaan. Kohtauksia voidaan jättää pois tai korvata muilla kohtauksilla. Noudata näyttöön tulevia ohjeita ja syötä nelinumeroinen salasana. Internetvideoiden käytönvalvonta Eräiden Internet-videoiden toistoa voidaan rajoittaa käyttäjien iän mukaan. Kohtauksia voidaan jättää pois tai korvata muilla kohtauksilla. Noudata näyttöön tulevia ohjeita ja syötä nelinumeroinen salasana. Luokittelematon internetvideo Salli Sallii luokittelemattomien Internet-videoiden toiston. Estä Estää luokittelemattomien Internet-videoiden toiston. 26

27 Musiikkiasetukset Super Audio CD:n toistokerros Super Audio CD CD Super Audio CD:n toistokanavat DSD 2ch DSD Multi Järjestelmäasetukset OSD Valitsee soittimen kuvaruutunäyttöjen kielen. Himmennin Kirkas Tumma Ei käytössä HDMI-Ohjaus Päällä Pois Pikakäynnistystila Päällä Pois Toistaa Super Audio CD -kerroksen. Toistaa CD-kerroksen. Toistaa 2-kanavaisen alueen. Toistaa monikanavaisen alueen. Kirkas valaistus. Tumma valaistus. Sammuttaa valaistuksen toiston ajaksi. Tumma valaistus muulloin kuin toiston aikana. Sallii HDMI-Ohjaus - toiminnon (sivu 35) käytön. Poistaa toiminnon käytöstä. Lyhentää käynnistymisaikaa, kun soittimeen kytketään virta. Vähentää valmiustilan virrankulutusta. Automaattinen virrankatkaisu Päällä Ottaa käyttöön Automaattinen virrankatkaisu -toiminnon. Palaa automaattisesti valmiustilaan, jos mitään soittimen tai kaukosäätimen painiketta ei paineta yli 30 minuuttiin. Pois Poistaa toiminnon käytöstä. Autom. näyttö Päällä Pois Näytönsäästäjä Päällä Pois Ohjelmiston päivitysilmoitus Päällä Pois Gracenote-asetukset Näyttää automaattisesti tietoja kuvaruudussa, kun nimikkeiden katselua, kuvatiloja, äänisignaaleja jne. muutetaan. Näyttää tietoja vain, kun painetaan DISPLAY. Ottaa näytönsäästäjätoiminnon käyttöön. Näytönsäästäjä tulee näkyviin, jos soitinta ei käytetä yli 10 minuuttiin, kun kuvaruutunäyttö on näkyvissä. Poistaa toiminnon käytöstä. Asettaa soittimen ilmoittamaan uudemmasta ohjelmistoversiosta (sivu 23). Poistaa toiminnon käytöstä. Automaattinen Lataa automaattisesti levyn tiedot, kun levyn toisto pysähtyy. Muodosta verkkoyhteys latausta varten. Manuaalinen Lataa levyn tiedot, kun Toistohistoria tai Tietonäyttö on valittu asetusvalikosta. Asetukset ja säädöt DivX(R) VOD Lisätietoja on seuraavalla sivustolla: vod.divx.com,jatkuu 27

28 Järjestelmätiedot Näyttää soittimen ohjelmistoversion tiedot ja MAC-osoitteen. Verkkoasetukset Internet-asetukset Liitä soitin verkkoon etukäteen. Katso lisätietoja kohdasta Liitäntä verkkoon (sivu 16). Näytä verkon tila Lankamääritykset Langattomat asetukset Näytä verkon nykyinen tila. Valitse tämä, kun liität suoraan laajakaistareitittimeen. Valitse tämä, kun käytät WLAN-reititintä. Jos haluat lisätietoja, mene seuraavaan sivustoon ja tarkista FAQ-sisältö: Pika-asetus Suorittaa Pika-asetus -toiminnon uudelleen perusasetusten tekemistä varten. Noudata ruutuun tulevia ohjeita. Nollaus Palauta oletusasetukset Voit nollata soittimen asetukset tehtaan oletusasetuksiksi valitsemalla asetusryhmän. Kaikki ryhmän asetukset nollataan. Alusta henkilökohtaiset tiedot Voit poistaa soittimeen tallennetut henkilökohtaiset tiedot. Verkkoyhteyden vianmääritys Voit suorittaa verkon vianmäärityksen ja tarkistaa, onko verkkoyhteys muodostettu oikein. Yhteyspalvelimen asetukset Valitsee, näytetäänkö liitetty palvelin vai ei. BD Remote -laitteen rekisteröinti Rekisteröi BD Remote -laitteen. Rekisteröidyt BD Remote -laitteet Näyttää rekisteröityjen BD Remote -laitteiden luettelon. 28

29 Vianmääritys Jos soittimen käytön aikana esiintyy seuraavia ongelmia, yritä korjata ne tämän vianmääritysoppaan avulla, ennen kuin pyydät korjausta. Jos ongelma ei poistu, ota yhteys Sony-jälleenmyyjään. Kuva Lisätietoja Ei kuvaa tai kuvaa ei lähetetä oikein., Tarkista, että kaikki liitäntäkaapelit on kytketty kunnolla (sivu 13)., Vaihda TV:n tulovalitsin näyttämään soittimen signaali., Palauta videolähtötarkkuus alhaisimpaan tarkkuuteen painamalla soittimen x- painiketta yli 10 sekuntia., Kokeile HDMI-liitännöissä seuraavaa: 1Sammuta soitin ja käynnistä se uudelleen. 2Sammuta liitetty laite ja käynnistä se uudelleen. 3Irrota HDMIkaapeli ja liitä se uudelleen., HDMI OUT -liitin on liitetty DVIlaitteeseen, joka ei tue kopiosuojaustekniikkaa., Tarkista HDMI-liitännöissä Videokuvan esitysmuoto -asetukset Näyttöasetukset - valikosta (sivu 23)., Jos lähetetään myös analogisia signaaleja, valitse BD/DVD-ROM 1080/24p -lähtö -asetukseksi Pois Näyttöasetukset -valikossa (sivu 24)., Tarkista BD-ROM-levyjen BD/DVD- ROM 1080/24p -lähtö -asetukset Näyttöasetukset -valikosta (sivu 24). Lisätietoja Kuvaruudussa näkyvä kieli vaihtuu automaattisesti, kun liitäntä on tehty HDMI OUT -liittimeen., Jos HDMI-Ohjaus -asetukseksi on valittu Päällä (sivu 27), näyttökieli vaihtuu automaattisesti liitetyn TV:n kieliasetuksen mukaan (jos TV:n asetusta vaihdetaan jne.).,jatkuu 29

30 Ääni Ei ääntä tai ääntä ei lähetetä oikein., Tarkista, että kaikki liitäntäkaapelit on kytketty kunnolla (sivu 13)., Vaihda AV-vahvistimen (-vastaanottimen) tulovalitsin niin, että soittimen äänisignaalit lähetetään AV-vahvistimesta (-vastaanottimesta)., Jos äänisignaalia ei tule DIGITAL OUT (OPTICAL/COAXIAL)/HDMI OUT -liittimestä, tarkista ääniasetukset (sivu 24)., Kokeile HDMI-liitännöissä seuraavaa: 1Sammuta soitin ja käynnistä se uudelleen. 2Sammuta liitetty laite ja käynnistä se uudelleen. 3Irrota HDMIkaapeli ja liitä se uudelleen., Jos HDMI-liitäntöjä käytettäessä soitin liitetään televisioon AV-vahvistimen (-vastaanottimen) kautta, kokeile liittää HDMI-kaapeli suoraan televisioon. Lue myös AV-vahvistimen (-vastaanottimen) mukana toimitetut käyttöohjeet., HDMI OUT -liitin on liitetty DVIlaitteeseen (DVI-liittimet eivät hyväksy äänisignaaleja)., HDMI OUT -liittimeen liitetty laite ei tue soittimen äänimuotoa. Tarkista ääniasetukset (sivu 24). HD-ääntä (Dolby Digital Plus, Dolby TrueHD, DTS-HD High Resolution Audio ja DTS-HD Master Audio) ei lähetetä bittivirtana., Valitse BD-äänen MIXasetus -asetukseksi Pois Ääniasetukset -valikossa (sivu 24)., Tarkista, että liitetty AV-vahvistin (vastaanotin) on yhteensopiva eri HDäänimuotojen kanssa. Interaktiivista ääntä ei lähetetä., Valitse BD-äänen MIXasetus -asetukseksi Päällä Ääniasetukset -valikossa (sivu 24). Levy Levyä ei voi toistaa., Levy on likainen tai kiero., Levy on ylösalaisin. Käännä levy oikein päin., Tällä levyllä on muoto, jota ei voi toistaa tällä soittimella (sivu 33)., Soitin ei voi toistaa tallennettua levyä, jota ei ole viimeistelty oikein., BD- tai DVD-levyn aluekoodi ei vastaa soittimen koodia. USB-laite Soitin ei tunnista siihen liitettyä USBlaitetta., Varmista, että USB-laite on liitetty kunnolla USB-liittimeen., Tarkista, onko USB-laite tai -kaapeli vaurioitunut., Tarkista, onko USB-laite päällä., Jos USB-laite on liitetty USB-keskittimen kautta, liitä USB-laite suoraan soittimeen. BRAVIA Internet-video Kuva/ääni on huono/joistakin ohjelmista puuttuu yksityiskohtia, etenkin nopeiden liikkeiden tai tummien kohtausten aikana., Kuvan/äänen laatu voi olla heikko Internetsisällöntarjoajien mukaan., Kuvan/äänen laatu voi parantua, kun yhteysnopeutta muutetaan. Suositeltava yhteysnopeus normaalipiirtovideolle on vähintään 2,5 Mb/s (teräväpiirtovideolle 10 Mb/s)., Kaikissa videoissa ei ole ääntä. Kuva on pieni., Lähennä painamalla M. 30

31 Verkkoyhteys BRAVIA Sync ( HDMI-Ohjaus ) Soitin ei voi muodostaa verkkoyhteyttä., Tarkista verkkoyhteys (sivu 16) ja verkkoasetukset (sivu 28). Tietokoneella ei voi muodostaa Internetyhteyttä, kun Wi-Fi Protected Setup (WPS) on suoritettu., Reitittimen langattomat asetukset voivat muuttua automaattisesti, jos Wi-Fi Protected Setup -toiminto suoritetaan ennen reitittimen asetusten muuttamista. Tällöin tietokoneen langattomat asetukset täytyy muuttaa vastaavasti. Soittimella ei saada yhteyttä WLANreitittimeen., Tarkista, onko WLAN-reititin päällä., Ympäristön, kuten seinämateriaalin, radioaaltojen vastaanotto-olosuhteiden tai soittimen ja WLAN-reitittimen välisten esteiden, takia tiedonsiirtoetäisyys voi olla lyhyempi. Siirrä soitin ja WLAN-reititin lähemmäs toisiaan., 2,4 GHz:n taajuuskaistaa käyttävät laitteet, kuten mikroaalto-, Bluetooth- tai digitaaliset langattomat laitteet, voivat keskeyttää tiedonsiirron. Siirrä soitin kauemmas tällaisista laitteista tai sammuta tällaiset laitteet. Haluttua langatonta reititintä ei havaita, vaikka Hae on suoritettu., Palaa edelliseen näyttöön painamalla RETURN, ja kokeile Hae -toimintoa uudelleen. Jos haluttua langatonta reititintä ei vieläkään havaita, valitse Manuaal. rekisteröinti painamalla RETURN. HDMI-Ohjaus -toiminto ei toimi (BRAVIA Sync)., Tarkista, että HDMI-Ohjaus -asetuksena on Päällä (sivu 27)., Jos HDMI-liitäntää muutetaan, sammuta soitin ja käynnistä se uudelleen., Jos tapahtuu sähkökatkos, valitse HDMI- Ohjaus -asetukseksi Pois ja valitse sitten HDMI-Ohjaus -asetukseksi Päällä (sivu 27)., Tarkista seuraavat seikat ja katso lisätietoja laitteen mukana toimitetuista käyttöohjeista. liitetty laite on yhteensopiva HDMI- Ohjaus -toiminnon kanssa. liitetyn laitteen HDMI-Ohjaus - toiminnon asetus on oikea., Kun soitin liitetään televisioon AVvahvistimen (-vastaanottimen kautta), jos AV-vahvistin (-vastaanotin) ei ole yhteensopiva HDMI-Ohjaus - toiminnon kanssa, et ehkä voi ohjata TV:tä soittimesta. Jos HDMI-liitäntää muutetaan, virtajohto irrotetaan ja kytketään uudelleen tai tapahtuu sähkökatkos, kokeile seuraavaa: 1Vaihda AVvahvistimen (-vastaanottimen) tulovalitsin niin, että soittimesta tuleva kuva näkyy TV-ruudussa. 2Valitse HDMI-Ohjaus -asetukseksi Pois ja valitse sitten HDMI-Ohjaus - asetukseksi Päällä (sivu 27). Lue AVvahvistimen (-vastaanottimen) mukana toimitetut käyttöohjeet. Muut Lisätietoja Ilmoitus Uusi ohjelmistoversio on löytynyt verkosta. Suorita päivitys kohdasta "Verkkopäivitys". tulee näkyviin, kun soitin käynnistetään., Katso Verkkopäivitys (sivu 23) ja päivitä soittimeen uudempi ohjelmistoversio. Toisto ei käynnisty sisällön alusta., Paina OPTIONS ja valitse Toista alusta. Toisto ei käynnisty palautuspisteestä, johon toisto viimeksi lopetettiin., Palautuspiste voidaan poistaa muistista levyn mukaan, kun levykelkka avataan. USB-laite irrotetaan. toistetaan muuta sisältöä. soitin sammutetaan.,jatkuu 31

32 Levykelkka ei avaudu ja etupaneelin näytössä näkyy LOCKED tai TLK ON., Jos LOCKED näkyy, soitin on lukittu. Voit poistaa lapsilukon pitämällä soittimen painikkeen N painettuna, kunnes etupaneelin näyttöön tulee ilmoitus UNLOCK (sivu 8)., Jos TLK ON tulee näkyviin, ota yhteys Sony-jälleenmyyjään tai paikalliseen valtuutettuun Sony-huoltopalveluun. Levykelkka ei aukea eikä levyä voi poistaa vaikka painettaisiin Z., Kokeile seuraavaa: 1Sammuta soitin ja irrota virtajohto. 2Liitä virtajohto uudelleen samalla, kun pidät soittimen Z-painikkeen painettuna. 3Pidä soittimen Z-painike painettuna, kunnes kelkka aukeaa. 4Poista levy. 5Jos OPEN näkyy etupaneelin näytössä, pidä soittimen [/1-painike painettuna yli 10 sekuntia, kunnes soitin sammuu. Exxxxx tai FAN ERR näkyy etupaneelin näytössä., Jos Exxxxx näkyy, ota yhteys Sonyjälleenmyyjään tai paikalliseen valtuutettuun Sony-huoltopalveluun ja ilmoita virhekoodi., Jos FAN ERR näkyy, kokeile seuraavaa: 1Tarkista, että soittimen takana olevia ilmanvaihtoaukkoja ei ole tukittu. 2Estä lämmön kertyminen soittimeen sijoittamalla se paikkaan, jossa on riittävä ilmanvaihto. Soitin ei tottele mitään painiketta., Soittimen sisään on tiivistynyt kosteutta (sivu 3)., Pidä soittimen painike [/1 painettuna vähintään 10 sekuntia, kunnes etupaneelin näytön merkkivalot sammuvat. Jos soitin ei vieläkään tottele mitään painiketta, irrota virtajohto ja liitä se sitten uudelleen. Tekniset tiedot Järjestelmä Laser: Puolijohdelaser Tulot ja lähdöt (Liittimen nimi: Liitintyyppi/lähtötaso/kuormaimpedanssi) LINE OUT R-AUDIO-L: Phono-liitin/2 Vrms/10 kilohmia DIGITAL OUT (OPTICAL): Optinen lähtöliitin/ 18 dbm (aallonpituus 660 nm) DIGITAL OUT (COAXIAL): Phono-liitin/0,5 Vp-p/75 ohmia HDMI OUT: 19-napainen HDMI-vakioliitin COMPONENT VIDEO OUT (Y, PB, PR): Phono-liitin/Y: 1,0 Vp-p/ PB, PR: 0,7 Vp-p/75 ohmia LINE OUT VIDEO: Phono-liitin/1,0 Vp-p/75 ohmia LAN (100): 100BASE-TX-liitin USB: USB-liitin Type A (USB-muistin, muistikortinlukijan, digitaalikameran ja digitaalisen videokameran liittämistä varten) Langaton WLAN-standardi: IEEE802.11a/b/g/n Taajuusalue: 2,4 GHz:n kaista: Kanavat GHz:n kaista: Kanavat 36-64, Modulaatio: DS-SS Modem ja OFDM Modem Yleiset Tehovaatimukset: V AC, 50/60 Hz Tehonkulutus: 24 W Mitat (noin): 430 mm 215 mm 50 mm (leveys/syvyys/korkeus) ml. ulkonevat osat Paino (noin): 2,5 kg Käyttölämpötila: 5 35ºC Käyttökosteus: % 32

33 Toimitukseen kuuluvat varusteet Katso sivu 12. Pidätämme oikeuden teknisiin muutoksiin ilman eri ilmoitusta. Levyt, joita voidaan toistaa Blu-ray Disc *1 DVD *3 CD *3 BD-ROM BD-R *2 /BD-RE *2 DVD-ROM DVD-R/DVD-RW DVD+R/DVD+RW CD-DA (musiikki-cd) CD-ROM CD-R/CD-RW Super Audio CD *1 Koska Blu-ray Disc -määritykset ovat uusia ja kehittyviä, eräitä levyjä ei ehkä voi toistaa levytyypin ja version mukaan. Äänilähtö vaihtelee lähteen, liitetyn lähtöliittimen ja valittujen ääniasetusten mukaan. *2 BD-RE: Ver.2.1 BD-R: Ver.1.1, 1.2, 1.3 mukaan lukien orgaaninen pigmenttityyppi BD-R (LTH-tyyppi) Tietokoneella tallennettuja BD-R-levyjä ei voi toistaa, jos jälkikirjoitus on mahdollista. *3 CD- tai DVD-levyä ei voi toistaa, jos sitä ei ole viimeistelty oikein. Katso lisätietoja tallennuslaitteen mukana toimitetuista käyttöohjeista. Huomautuksia BD-/DVD-levyjen toistotoiminnoista Ohjelmistovalmistajat ovat voineet tarkoituksella ohjelmoida joitakin BD-/ DVD-levyjen toistotoimintoja. Koska tämä soitin toistaa BD-/DVD-levyjä ohjelmistovalmistajien suunnitteleman levysisällön mukaan, eräät toistotoiminnot eivät välttämättä ole käytettävissä. Huomautus kaksikerroksisista BD-/DVDlevyistä Toistettava kuva ja ääni voi pysähtyä hetkeksi, kun kerros vaihtuu. Aluekoodi (vain BD-ROM/DVD VIDEO) Soittimessa on aluekoodi, joka on painettu yksikön taakse, ja se toistaa vain BD-ROM-/ DVD-ROM-levyjä, joissa on samat aluekoodit tai ALL. Aluekoodi Lisätietoja Levyt, joita ei voida toistaa Kasetissa olevat BD-levyt DVD-RAM-levyt HD DVD -levyt DVD Audio -levyt PHOTO CD -levyt CD-Extra-levyjen dataosa VCD-/Super VCD -levyt Ääniaineistopuoli DualDisc-levyillä Huomautus levyistä Tämä tuote on tarkoitettu Compact Disc (CD) -standardin mukaisten levyjen soittamiseen. DualDisc-levyt ja eräät tekijänoikeuksien suojausmenetelmillä koodatut musiikkilevyt eivät noudata Compact Disc (CD) -standardia. Siksi näitä levyjä ei ehkä voi toistaa tällä laitteella.,jatkuu 33
