1 Rexroth Lineaaritekniikka

2 The Drive & Control Company Rexroth The Drive & Control Company Rexroth on maailmanlaajuisesti ainutlaatuinen kukaan muu ei tarjoa vastaavaa laajuutta voimansiirron, ohjauksen ja liikkeenhallinnan aloilla. Tuotteemme kattavat tuotannon sekä koneenrakennuksen tarpeet lähes kaikilla teollisuuden aloilla ja järjestelmämme ovat suunniteltu toimimaan saumattomasti yhdessä. Kunnianhimomme on olla maailmanlaajuinen teknologiajohtaja ja tämän voit nähdä innovaatioissamme sekä kumppanuudessamme asiakkaidemme kanssa. Tutustu ratkaisuihimme osoitteessa ja kerro miten voimme auttaa juuri sinua saavuttamaan ratkaisevan edun markkinoillasi.

3 Rexroth tarjoaa enemmän Järjestelmät ja ratkaisut tehdasautomaatioon Kuljetinjärjestelmät Kappaleenkäsittelyteknologiat Saattomuistitekniikka Työpisteet ja tuotantolinjat Rexroth tarjoaa vielä enemmän Sähkökäytöt ja ohjausjärjestelmät koneenrakennukseen sekä käsittelyjärjestelmiin Hydrauliset komponentit sekä järjestelmät teollisuuskäyttöön ja mobiilisovelluksiin

4 Rexroth 4EE - Älykästä energiankäyttöä Tehokkuuden suunnittelu Energian talteenotto Tehoa vain tarvittaessa Oikeat komponentit Suunnittelu, simulointi, analysointi sekä konsultaatio Ylimääräisen energian talteenotto sekä kierrätys Kulutukseen perustuva energian tuotto Korkean hyötysuhteen komponentit sekä järjestelmät Rexroth on kehittänyt ainutlaatuisen lähestymistavan energiatehokkuuteen: 4EE yhdistää laajan valikoiman teknologioita sekä ratkaisuja, jotka kaikki auttavat sinua käyttämään energiaa tehokkaammin ja älykkäämmin. Koska 4EE käsittää koneen koko eliniän suunnittelusta, valmistuksesta ja käytöstä aina kunnossapitoon asti se tarjoaa suurimman säästöpotentiaalin.

5 Lineaaritekniikkaa yli viiden vuosikymmenen kokemuksella Kokemus Vuonna 1795 perustettu Rexroth on valmistanut lineaaritekniikkaa vuodesta 1957 alkaen. Vuosikymmenten kokemuksella olemme kuin kotonamme kaikilla teollisuuden aloilla hyödynnä sinäkin osaamisemme yrityksesi eduksi. Asiantunteva henkilöstömme auttaa sinua järjestelmäsi suunnittelussa, optimoinnissa sekä komponenttivalinnoissa parhaan mahdollisen ratkaisun löytämiseksi olipa tuotteesi sitten suuri tai pieni, prototyyppi tai sarjatuote. Lineaarilaakerikatalogi vuodelta 1957

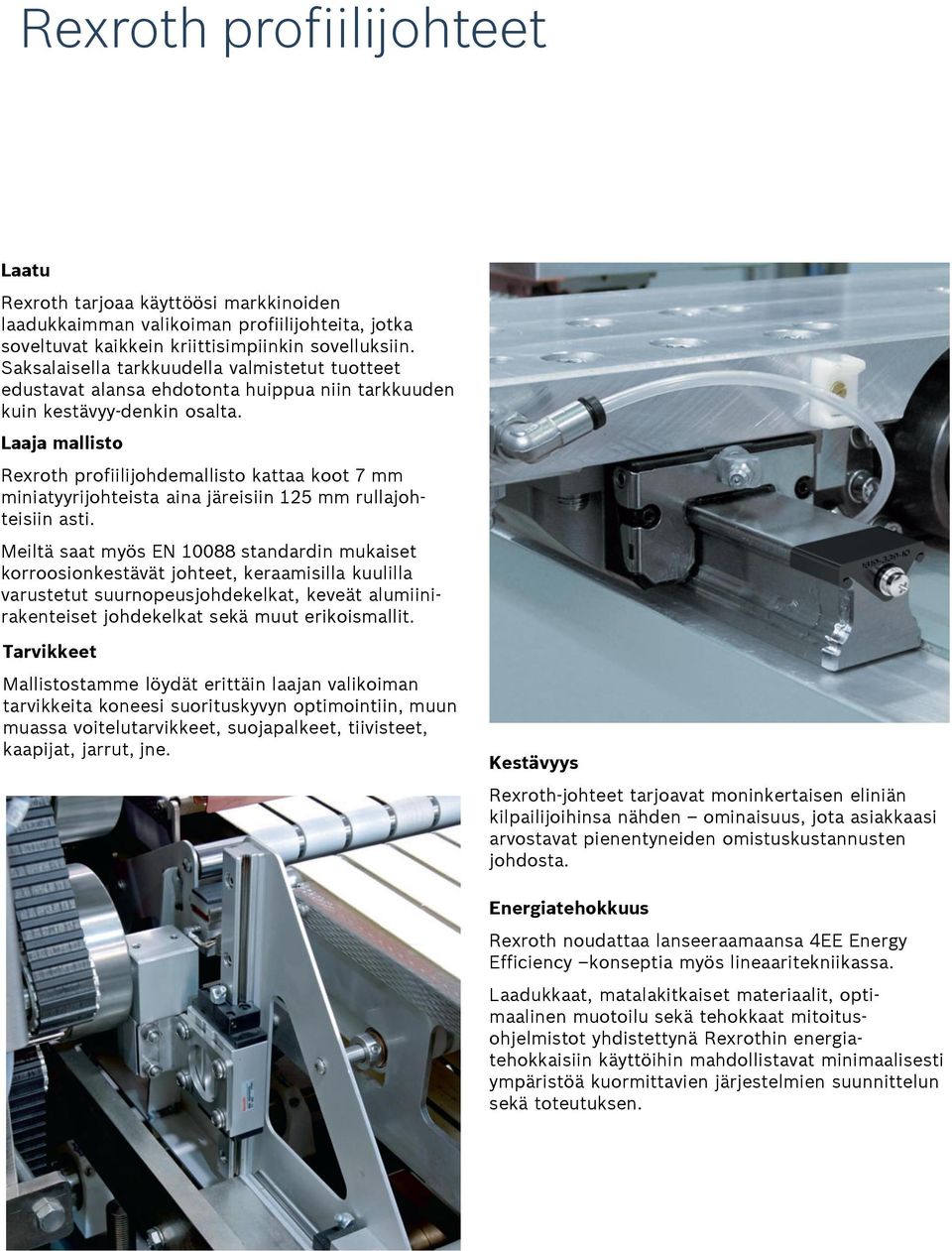

6 Rexroth profiilijohteet Laatu Rexroth tarjoaa käyttöösi markkinoiden laadukkaimman valikoiman profiilijohteita, jotka soveltuvat kaikkein kriittisimpiinkin sovelluksiin. Saksalaisella tarkkuudella valmistetut tuotteet edustavat alansa ehdotonta huippua niin tarkkuuden kuin kestävyy-denkin osalta. Laaja mallisto Rexroth profiilijohdemallisto kattaa koot 7 mm miniatyyrijohteista aina järeisiin 125 mm rullajohteisiin asti. Meiltä saat myös EN standardin mukaiset korroosionkestävät johteet, keraamisilla kuulilla varustetut suurnopeusjohdekelkat, keveät alumiinirakenteiset johdekelkat sekä muut erikoismallit. Tarvikkeet Mallistostamme löydät erittäin laajan valikoiman tarvikkeita koneesi suorituskyvyn optimointiin, muun muassa voitelutarvikkeet, suojapalkeet, tiivisteet, kaapijat, jarrut, jne. Kestävyys Rexroth-johteet tarjoavat moninkertaisen eliniän kilpailijoihinsa nähden ominaisuus, jota asiakkaasi arvostavat pienentyneiden omistuskustannusten johdosta. Energiatehokkuus Rexroth noudattaa lanseeraamaansa 4EE Energy Efficiency konseptia myös lineaaritekniikassa. Laadukkaat, matalakitkaiset materiaalit, optimaalinen muotoilu sekä tehokkaat mitoitusohjelmistot yhdistettynä Rexrothin energiatehokkaisiin käyttöihin mahdollistavat minimaalisesti ympäristöä kuormittavien järjestelmien suunnittelun sekä toteutuksen.

7 Kuulajohteet Yleistä Kuulajohteet ovat olennainen osa koneenrakennusta ja Rexroth tarjoaa käyttöösi laadukkaita tuotteita kaikkiin käyttökohteisiin. Standardikuulajohteiden lisäksi mallistomme kattaa muun muassa ruostumattomat sekä korroosionkestävät johteet, miniatyyrijohteet, erikoisleveät johteet, keraamisilla kuulilla varustetut suurnopeusjohdekelkat sekä erittäin laajan valikoiman tarvikkeita. Miniatyyrikuulajohteet Koot 7 20 mm Standardikuulajohteet Koot mm Ruostumattomat sekä korroosionkestävät EN standardin mukaan Sama kantavuus kaikissa suunnissa Hammastangot Erikoisleveät kuulajohteet Suurnopeuskelkat Nopeus 10 m/s Kiihtyvyys 500 m/s 2 Keveät alumiinirakenteiset mallit Tarkkuusluokat N, H, P, XP, SP, UP info@boschrexroth.fi

8 Kuulajohteiden teknisiä ominaisuuksia X-asettelu O-asettelu Suurempi jäykkyys Rexrothin uniikki kuulien O-asettelu tuottaa suuremman vääntöjäykkyyden, kuin vastaavan kokoinen X- aseteltu johdekelkka. Super -kuulakelkat sallivat suuremmat asennustoleranssit Rexroth Super kuulakelkat ovat itselinjaavia ja sallivat jopa 10 suoruuspoikkeaman johdejärjestelmässä. Tuloksena on erittäin pehmeä liike sekä pidentynyt elinikä. Saatavana kokoluokissa mm. Suojalista Matalakitkatiivisteet Erikoistiivisteet Korroosionkesto Suojalista peittää johteen kiinnitysreiät saumattomasti ja parantaa johteen puhdistuvuutta. Nopea asentaa Yksinkertainen Luotettava Pienempi kitka säästää energiaa ja tuottaa pehmeämmän liikkeen. Vaativiin olosuhteisiin Rexroth tarjoaa erikoistiivisteitä sekä kaapijoita, jotka suojaavat johdejärjestelmää tehokkaasti. Suurin osa kelkoista on saatavilla EN standardin mukaisesti korroosionkestävinä versioina. Elintarviketeollisuus Kemianteollisuus Lääketeollisuus

9 Oikea tuote kaikkiin tarpeisiin Standardikuulakelkat Erikoiskuulakelkat FNS SNS SNH FKS super SKS super Teräs, koot Teräs, koot Teräs, koot Teräs, RST Teräs, RST RST, koot RST, koot RST, koot Koot Koot FLS Teräs, koot RST, koot SLS Teräs, koot RST, koot SLH Teräs, koot RST, koot FNS Teräs, koot Suurnopeusmalli SNS Teräs, koot Suurnopeusmalli FKS Teräs, RST Koot SKS Teräs, RST Koot FNN Teräs, RST Koot 20, 25 FNS Alumiini Koot SNS Alumiini Koot SNN Teräs, RST Koot 20, 25 FKN Teräs, RST Koot 20, 25 SKN Teräs, RST Koot 20, 25 BNS Teräs, RST Koot 20/40 35/90 CNS Teräs, RST Koot 20/40, 25/70

10 Rexroth rullajohteet ratkaisu vaativiin sovelluksiin Rexroth rullajohteet on valmistettu vastaamaan korkeimpiin jäykkyyden sekä tarkkuuden vaatimuksiin. Laaja valikoima tarjoaa kokoluokat välillä , useita tarkkuusluokkia, esikiristyksiä sekä johdekelkkatyyppejä. Raskaissa sovelluksissa perinteisesti käytettyihin liukujohteisiin verrattuna rullajohteet tarjoavat jopa 90 % energiansäästön. Runsaasti vaihtoehtoja Myös järeät Heavy Duty mallit Tehokkaat tiivisteet DIN mukaiset reikäjaot Huoltoa helpottavat rasvanipat joka sivulla Korroosionkestävät versiot Tarkkuusluokat H, P, SP, UP Kaksi referenssipintaa kelkassa Saumaton RST-peitelista kiinnitysrei ille

11 Suojalista Ruostumattomasta teräksestä valmistettu, kiinnitysreiät saumattomasti peittävä suojalista, varmistaa johteen tehokkaan puhdistuvuuden pidentäen järjestelmän elinikää. Heavy Duty rullajohteet raskaaseen käyttöön Jopa 200 tonnia / kelkka kantavat rullajohteet sopivat hyvin kaikkeen raskaaseen koneenrakennukseen ja korvaavat liukujohteet parantaen koneiden liikeominaisuuksia sekä energiatehokkuutta. Paperi- & selluteollisuus Raskaat työstökoneet Puristimet ja muu metallin muovaus Marineteollisuus Raskas materiaalinkäsittely Korvaa liukujohteet Rullajohdekelkat Rexroth rullajohdekelkat ovat saatavana hiiliteräksisinä tai korroosionkestävinä versioina. Tehdasautomaation osastomme auttaa kaikissa teknisissä kysymyksissä, mitoituksessa tai muussa konsultaatiossa. FNS Koot FLS Koot FXS Koko 65 BLS Koot 55/85, 65/100 info@boschrexroth.fi Mitoitusohjelmisto Linear Motion Designer SLS Koot SNS Koot SLH Koot SNH Koot 25 55

12 Rexroth miniatyyrikuulajohteet suuri kapasiteetti pienessä koossa Kuulajohteiden miniatyyriversiot on kehitetty sovelluksiin, joissa vaatimuksena on pieni koko ja korkea kuormankantokyky. Kuten suuremmissa johteissa, myös Rexrothin miniatyyriversioiden kantavuus on sama kaikissa suunnissa johteen asennosta riippumatta. Mallisto käsittää johteet kokoluokissa 7, 9, 12, 15 sekä 20. Kaikki mallit ovat korroosionkestäviä standardien ISO ja EN mukaisesti ja ovat myös sertifioitu puhdastilakäyttöön. Koot: 7, 9, 12, 15, 20 Korroosionkestävät Puhdastilasertifioidut Kuulapidättimet helpottavat asennusta Koot 15 sekä 20 varustettu voitelunnipoilla Johteisiin saatavana suojalista

13 Miniatyyrijohdekelkat Standardijohdekelkka Koot 7, 9, 12, 15, 20 Pitkä johdekelkka Koot 7, 9, 12, 15 Leveä johdekelkka Koot 9B, 12, 15 Leveä, pitkä johdekelkka Koot 9B, 12, 15 Miniatyyrijohteet Standardijohde Standardijohde Leveä johde Leveä johde Koot 7, 9, 12, 15, 20 Koko 15 myös alta kiinnitettävänä Suojalistalla Koot 9, 12, 15, 20 Suojalistalla tai ilman Koot 9, 12 Kiinnitysreiät kahdessa rivissä Koko 15

14 Johdejarrut sekä -pidättimet Integroitu mittajärjestelmä IMS Johdejarruilla sekä pidättimillä voidaan varmistaa ja nopeuttaa hätäpysäytyksiä, varmistaa akselin liikkumattomuus esimerkiksi työstökoneissa sekä lukita akseleita huolto- ja asetustoimien ajaksi. Jopa miljoona pidätinaktivointia Jopa hätäpysäytystä DIN 645 yhteensopivat Vankka teräsrakenne Hydrauliset sekä pneumaattiset mallit Johteeseen integroitava kosketukseton mittajärjestelmä on erittäin luotettava ratkaisu kaikille teollisuuden aloille. Järjestelmä on huoltovapaa sekä immuuni lialle tai magneettisille häiriöille. Saatavana kuula- sekä rullajohteisiin Huoltovapaa Ei linjausvirheistä johtuvaa epätarkkuutta Resoluutio jopa 0.25 µm IP67 suojausluokka Immuuni magneettisille häiriöille

15 Tarvikkeet Tarvikevalikoimastamme löydät tuotteet, joilla viimeistelet johdejärjestelmäsi ja varmistat sen parhaan mahdollisen toiminnan pitkälle tulevaisuuteen myös vaikeissa olosuhteissa. Kaapija Puhdistaa johteen tehokkaasti isoista roskista sekä tahmeasta liasta Kaksiosainen tiiviste Suojaa tehokkaasti hienojakoiselta lialta ja pölyltä Tiivistesarja Sisältää kaapijan sekä kaksiosaisen tiivisteen Lisävoiteluyksikkö Jopa km täyttöväli Suojapalkeet Erittäin vaativiin olosuhteisiin Palamaton

16 Rexroth pyöröjohteet taattua laatua Vuosikymmenten aikana Rexrothin pyöröjohteet on testattu tuhansissa sovelluksissa kaikilla teollisuuden aloilla. Käyttökohteita näille hyväksi havaituille tuotteille on käytännössä rajattomasti. Pyöröjohteet sopivat erityisen hyvin vaikeisiin olosuhteisiin, ne sietävät likaa, kuumuutta sekä erilaisia nesteitä loistavasti. Pyöröjohteet tunnetaan myös niiden pitkästä käyttöiästä, tarkkuudesta sekä tehokkuudesta. Koot 3 80 mm Runsas valikoima Sopii vaikeisiin olosuhteisiin Lämpötilankesto jopa 200 C Kustannustehokas verrattuna profiilijohteisiin Saatavana itselinjaavat super -versiot Valmiit lineaarisetit Asiakkaan kuvien mukaan koneistetut akselit Super -holkit sallivat suuremmat linjaustoleranssit. Valmiit kokoonpanot nopeuttavat suunnittelu- sekä asennustyötä.

17 Pyöröjohdejärjestelmät puhdistuvat hyvin ja kestävät myös hienojakoista pölyä. Erittäin likaisissa olosuhteissa pyöröjohde on helppo suojata palkeilla Valmiit johdetuet kokoluokille mm Asiakaskohtaisesti työstetyt akselit kokoluokissa mm, myös ontot akselit Hyödynnä laaja valikoimamme sekä valmiit kokoonpanomme

18 Rexroth kuularuuvikomponentit Kuularuuvit ovat tärkeä osa koneenrakennusta. Niiden avulla pyörivä liike muutetaan lineaariseksi erittäin energiatehokkaalla tavalla. Rexroth on kymmenien vuosien kokemuksella luonut malliston tarkkuuskuularuuveja, jotka tyydyttävät kaikkein kriittisimmätkin tarpeet. Haitpa sitten suurta tarkkuutta, korkeinta nopeutta tai pienintä asennuspituutta, löydät varmasti tarpeitasi vastaavat tuotteet Rexrothilta. Tarvittaessa asiantuntijamme auttavat optimaalisen ratkaisun löytymisessä. Ota yhteyttä: Puh: Sähköposti: Laaja valikoima kokoja sekä malleja Myös miniatyyriversiot Korkea kuormankesto Pitkä elinikä Runsas tarvikevalikoima Suurnopeusmallit Planeettakuularuuvit erittäin suurille kuormille

19 Lisävoiteluyksiköllä voidaan saavuttaa jopa km voiteluväli, joka usein riittää koko koneen eliniäksi. Vähentynyt ylläpidon tarve pienentää koneen omistuskustannuksia. Toimitetaan valmiiksi asennettuna sekä voideltuna. Kokonaisuus ratkaisee Kaikkien tuotealueidemme osat ovat suunniteltu toimimaan yhdessä saumattomasti. Näin voimme tarjota ratkaisuja, jotka takaavat korkeimmat suorituskyvyn sekä luotettavuuden. Kuularuuvikokoonpanoja Rexroth toimittaa myös asiakkaan vaatimusten mukaisina asennusvalmiina kokonaisuuksina. Miniatyyri- sekä suurnopeusmallit Tuotevalikoimamme käsittää myös ratkaisut kun vaaditaan poikkeuksellisen pientä kokoa tai erittäin suuria nopeuksia, jopa 240 m/min.

20 Standardit kuularuuvikomponentit SEM-E-C SEM-E-S FED-E-B FDM-E-S FSZ-E-S FDM-E-C Koot 16x5 80x20 Koot 8x2.5 80x20 Koot 40x20 63x40 Koot 16x5 80x20 Koot 20x5 40x20 Koot 16x5 80x20 Säädettävä esikiristys Säädettävä esikiristys Korkeampi kuormankesto FEM-E-C FEM-E-S ZEM-E-S ZEV-E-S FEM-E-B FEP-E-S Koot 16x5 80x20 Koot 8x2.5 80x20 Koot 8x2.5 63x10 Koot 12x5 32x10 Koot 6x1 12x10 Koot 20x40 32x64 Miniatyyriversio Suurnopeusversio Tarkkuuskuularuuvit Koot 6x1 80x20 Tarkkuusluokat T3, T5, T7, T9 MGD, MGS Mutteripesä, teräs Kaksi referenssipintaa MGA-Z Mutteripesä, alumiini Kaksi referenssipintaa

21 Kuularuuvien työstöt, päätylaakerit, sekä laakeripesät

22 Rexroth kuularuuvikokoonpanot Rexroth toimittaa laadukkaita kuularuuvikokoonpanoja useissa eri koko- sekä tarkkuusluokissa. Laaja mallistomme käsittää DINstandardin mukaiset kokoonpanot ja valmistamme myös asiakkaan kuvien mukaiset asennusvalmiit kokonaisuudet. Kaikki kokoonpanomme ovat suunniteltu ja valmistettu tiukkojen laatustandardien mukaisesti. Valmiit standardikokoonpanot ovat kustannustehokkaita ja säästävät myös huomattavasti suunnittelu- sekä valmistusresursseja. Kustannustehokkaat ratkaisut Laaja valikoima kaikkiin tarpeisiin Vapaasti valittavat pituudet Eri valmistusasteita Ruuvituet korkeille nopeuksille Myös sähkökäytöillä sekä johteilla varustettuina

23 Valmiit ratkaisut nopeuttavat suunnittelua ja asennusta AOK-sarja Kuularuuvi Kuulamutteri Päätylaakerit Mutteripesä Sähkökäyttö Asennusvalmis AGK-sarja Kuten AOK, mutta koteloituna Suojaa kuularuuvijärjestelmää tehokkaasti Suurille nopeuksille kuularuuvikokoonpanot voidaan varustaa ruuvituilla Täydelliset kokoonpanot johdejärjestelmällä varustettuna

24 Rexroth Planeettaruuvit PLSA Useiden tonnien kuorman siirto, ja paikoitus mikrometri-tarkkuudella. Rexroth PLSA Planeettaruuvit tekevät sen mahdolliseksi. Kuusi eri kokoluokkaa : 20, 30,39, 48, 60 ja 75. Saatavilla useita ruuvin nousuvaihtoehtoja 5 mm, 10 mm sekä joissakin versioissa 20 mm. Näillä voi siirtää jopa yli 50 tonnin kuormia. Staattinen kuorma voi olla jopa 1496 kn Korkea kuormankantokyky johtuen ruuvin rakenteesta, joissa on suuri kosketuspinta-ala. Hiljainen Käynti Kompakti Rakenne Paljon eri kokoja ja versioita myös esikiristettyjä. Energiatehokas ratkaisu

25 Rexroth elektromekaaninen sylinteri EMC Rexroth EMC on varteenotettava vaihtoehto pneumaattisille tai hydraulisille toimilaitteille tarjoten huomattavia etuja niin tarkkuuden kuin energiatehokkuudenkin osalta. Sähkökäyttöisen sylinterin kyky tarkkaan paikan, nopeuden sekä voiman hallintaan koko liikealueellaan tarjoaa uusia mahdollisuuksia laitesuunnitteluun. Servo-ohjattu EMC-sylinteri käyttää jopa 90% vähemmän energiaa kuin vastaava pneumaattinen toimilaite. ISO standardin mukainen Saatavana koot ja 100XC ( halk. 50mm kuularuuvilla ) Iskunpituudet mm Työntövoimat N Runsas valikoima kiinnitystarvikkeita Korroosionkestävä männänvarsi Korkea energiatehokkuus Sileä profiili Versiot vaativiin ympäristöihin, esimerkiksi elintarviketeollisuuteen IP 65 Saatavilla myös voima-antureilla.

26 Kiinnike-esimerkkejä EMC-sylinteri on toteutettu ISO mukaisella rungon sisään asennetulla varmatoimisella kuularuuvitekniikalla. Sylinterikoot mm, ruuvin nousut 5 40 mm sekä eri sähkökäyttövaihtoehdot takaavat optimaalisen yhdistelmän löytymisen juuri sinun tarpeisiisi. EMC-sylinteri on saatavana suoralla moottorisovitteella tai hammashihnatoimisella kulmasovitteella. EMC-sylinterin kanssa voi käyttää ISO standardin mukaisia kiinnikkeitä.

27 EMC-HD sähkömekaaninen ratkaisu vaativiin sovelluksiin Useiden tonnien kuormanpaikoitus mikrometri-tarkkuudella vaativissa ympäristöolosuhteissa täysin ohjelmoitavalla liikkeenohjauksella Uusi EMC Heavy Duty - elektromekaaninen sylinteri yhdistettynä kehittyneeseen servoohjausjärjestelmään mahdollistaa tämän nyt myös suurille kuormille. Painavien kuormien liikuttelu on saattanut edellyttää kompromisseja kustannusten sekä liikkeen hallittavuuden välillä, mutta Rexrothin uuden järeän elektromekaanisen sylinterin avulla koneenrakentajat voivat välttää molemmat ongelmat. EMC-HD saavuttaa jopa ± 0.01 mm paikoitustarkkuuden mihin tahansa asemaan koko liikealueellaan tarjoten samalla nopeuden sekä voiman täydellisen hallittavuuden. Sovelluksen vaatimuksista riippuen EMC-HD varustetaan joko perinteisellä kuularuuvilla tai planeettaruuvilla, joita on saatavilla laaja valikoima eri halkaisijoilla sekä nousuilla. Sylinterit voidaan toimittaa myös varustettuna Rexroth IndraDrive servokäytöillä. Elektromekaaniset sylinterit yhdistettynä servokäyttöihin ovat erittäin energiatehokkaita kokonaisuuksia, koska ne kuluttavat energiaa vain tarvittaessa ilman vuotoja tai tyhjäkäyntiä. Lisäksi Rexroth IndraDrive servokäytöt tarjoavat useita vaihtoehtoja älykkääseen energiankulutuksen hallintaan mahdollistamalla esimerkiksi jarrutusenergian talteenoton. Näin käyttäjä voi vähentää käyttökustannuksiaan koko tuotteen eliniän ajan sekä vähentää huomattavasti CO 2 -päästöjään. Dynaaminen kuormitettavuus kn Aksiaalivoima jopa 290 kn (puristus/veto) Maksiminopeus 1 m/s Toistotarkkuus ± 10 µm - ± 30 µm Iskunpituudet mm saakka Suojausluokka IP65 Yksinkertainen sekä vankka rakenne Pitkät huoltovälit Modulaarinen Asiakaskohtaisesti räätälöitävissä Ei vuotoja Energiatehokas

28 Rexroth lineaarimodulit Valmiiden lineaariakselistojemme mallisto ulottuu yksinkertaisista yhden akselin ratkaisuista aina moniakselisiin käyttövalmiisiin järjestelmiin asti juuri sinun tarpeisiisi räätälöityinä. Ne auttavat sinua toteuttamaan projektisi helpommin sekä tehokkaammin ja ennen kaikkea saat täyden hyödyn pitkästä kokemuksestamme lineaaritekniikan toteutuksesta. Rexroth valmistaa itse kaikki lineaarimodulien osat, näin varmistamme suorituskyvyn täydellisen optimoinnin sekä tinkimättömän laadun. Mallistomme tarjoaakin markkinoiden parhaimman koon ja suorituskyvyn suhteen. Mallistomme käsittää huomattavan määrän eri teollisuuden sektoreille suunniteltuja tuotteita, joista tässä esitteessä on esitelty vain osa. Ota yhteyttä niin kerromme mielellämme lisää. Puh: Sähköposti: Laaja mallisto Runsaat räätälöintimahdollisuudet Kustannustehokas Vähentää suunnittelu- ja valmistuskustannuksia Runsaasti kiinnitysmahdollisuuksia Kokonaisratkaisut sähkökäyttöineen Konsultointi- ja mitoituspalvelut

29 Asennusvalmiit ratkaisut moniin käyttötarkoituksiin Johdetyyppi Käyttötyyppi Moottori sekä ohjausjärjestelmä Lineaarijärjestelmä Johdetyypit Lineaariakselimme toteutetaan seuraavilla johdetyypeillä: Kuulajohteet Erittäin suuri jäykkyys sekä tarkkuus, nopeudet 5 m/s asti eline-johteet Kustannustehokas ratkaisu keveisiin sovelluksiin Juoksupyöräjohteet Jopa 10 m/s nopeuksille sekä korkean dynamiikan tarpeisiin Pyöröjohteet Robusti ratkaisu erityisen vaativiin olosuhteisiin Käyttötyypit Saatavana olevat käyttötyypit: Kuularuuvikäyttö Korkea jäykkyys, tarkkuus sekä voimantuotto Hammashihnakäyttö Pitkille liikematkoille sekä suurille nopeuksille, huoltovapaa Lineaarimoottori Korkean dynamiikan sovelluksiin, huoltovapaa Paineilmakäyttö Kustannustehokas ratkaisu yksinkertaisiin sovelluksiin Moottorit sekä ohjausjärjestelmät Tuoteportfoliomme sisältää laajan valikoiman moottoreita sekä ohjaimia, joilla voimme toteuttaa täydelliset toimintavalmiit lineaarijärjestelmät Lineaarijärjestelmät Kaikki lineaarijärjestelmämme optimoidaan tarkasti asiakaskohtaisiin tarpeisiin standardikomponentteja käyttäen.

30 Rexroth lineaarimodulit CK-sarja Kompakti CK-modulisarja on mallistomme todellinen jokapaikan työjuhta. Vankkarakenteiseen alumiinirunkoon on sijoitettu kaksi kuulajohdetta, jotka tarjoavat kokoluokassaan ylivoimaisen jäykkyyden. Käytöksi voit valita tarkan sekä voimakkaan kuularuuvin, nopean hammashihnakäytön tai dynaamisen lineaarimoottorin. PUtiivisteet suojaavat tehokkaasti modulin mekaniikkaa. CK-sarjan moduleita on saatavana viittä eri kokoa, ulottuen kompaktista 70 mm leveästä ja 9 mm johteilla varustetusta mallista järeään 200 mm leveään ja 25 mm johteilla varustettuun malliin. Pituudet ovat vapaasti valittavat jopa mm saakka. CKK-kuularuuvimoduli Välyksetön kuularuuvi Pituus maks mm Toistotarkkuus ±0,01 mm Asennusvalmis kokonaisuus Rinnakkaiset johteet, suuri jäykkyys Nopeudet 5 m/s asti Useita käyttövaihtoehtoja Mekaniikka suojattuna modulin sisällä Yhden pisteen voitelu CKR-hammashihnamoduli Pituus maks mm Toistotarkkuus ±0,1 mm CKL-lineaarimoottorimoduli Pituus maks mm Toistotarkkuus <±0,01 mm

31 Rexroth lineaarimodulit MK ja ML -sarjat MKK-kuularuuvimoduli Välyksetön kuularuuvi Pituus maks mm Toistotarkkuus ±0,01 mm MK-sarja on perinteinen tuhansissa sovelluksissa testattu asennusvalmis lineaarimoduli, joka on varustettu yhdellä alumiinisen rungon sisään koteloidulla lineaarijohteella sekä halutulla käytöllä. MK-sarjan pienin malli on vain 40 mm leveä ja soveltuu hyvin esimerkiksi elektroniikkateollisuuden tarpeisiin. Malliston yläpäässä on järeällä 35 mm johdejärjestelmällä varustettu versio, joka sopii hyvin raskaisiinkin sovelluksiin. ML-sarjan modulit ovat varustettu juoksupyöräjohteilla ja tarjoavat jopa 10 m/s huippunopeuden erityisen dynaamisiin sovelluksiin. Asennusvalmis kokonaisuus Erittäin kompakti koko Tukeva rakenne itsekantaviin sovelluksiin Kuusi kokoa Pituudet mm saakka Runsaasti kiinnitystarvikkeita ja varusteita MKR / MLR -hammashihnamoduli Pituus maks mm Toistotarkkuus ±0,1 mm Nopeus jopa 10 m/s

32 Rexroth lineaarimodulit TK-sarja Asennusvalmiit TK-sarjan lineaarimodulit ovat oikea ratkaisu raskaiden tai poikkeuksellisen tarkkoihin lineaariliikkeen sovelluksiin. Valittavanasi on neljä eri johdekokoa, kaksi runkomateriaalia, eri käyttövaihtoehtoja ja suuri joukko muita räätälöintimahdollisuuksia, jotta löydät juuri sinun sovellukseesi optimoidun vaihtoehdon. Staattinen kantavuus jopa kg Toistotarkkuus jopa ±0,005 mm Liikkeen lineaarisuus jopa ±0,007 mm Nopeudet maks. 8 m/s Runsas tarvikevalikoima TKK-kuularuuvimoduli Välyksetön kuularuuvi Pituus maks mm TKL-lineaarimoottorimoduli Huoltovapaa lineaarimoottori Pituus maks mm TK-sarjan modulit sopivat suurta tarkkuutta sekä dynamiikkaa vaativiin sovelluksiin esimerkiksi elektroniikkateollisuudessa.

33 Rexroth lineaarimodulit OBB-sarja Uudet OBB-sarjan modulit ovat uusin lisäys kattavaan tuotevalikoimaamme. OBB-modulit on suunniteltu erityisesti pystyliikkeisiin, joissa halutaan mahdollisimman pieni liikkuva massa raskas moottori sekä vaihde pysyvät paikallaan ja vain kevyt alumiinirakenteinen runko liikkuu. Saatavana on kolme eri runkokokoa, pituudet portaattomasti mm saakka sekä kattava valikoima erilaisia tarvikkeita sovelluskohtaiseen räätälöintiin. Pystyliikkeeseen PIeni liikkuva massa Yhteensopiva MK sekä CK sarjojen kanssa Tiivis ja suljettu rakenne Asennusvalmis Nopeus jopa 5 m/s Paikoitustarkkuus jopa ±0,1 mm

34 Rexroth lineaarimodulit PSK-sarja PSK-sarjan tarkkuusmodulit ovat valmis ratkaisu keveisiin, mutta suurta tarkkuutta vaativiin sovelluksiin. Runkoon integroidut johteet sekä välyksetön kuularuuvikäyttö mahdollistavat jopa ± 0,005 mm toistotarkkuuden ja jopa 1,7 m/sek liikenopeuden. PSK-tarkkuusmodulit ovat saatavana avoimina, suojakannella tai ruostumattomalla suojanauhalla varustettuina. Runkokokoja on neljä ja pituuksia portaattomasti 940 mm saakka.

35 Rexroth lineaarimodulit VKK-sarja Kompaktit VKK-modulit on varustettu välyksettömillä kuularuuvikäytöillä sekä johdejärjestelmällä ja ovat tarkoitettu tarkkuutta vaativiin kappaleenkäsittelysovelluksiin. Pienestä liikkuvasta massasta johtuen VKK-modulit sopivat erittäin hyvin pystyliikkeiden toteutukseen. VKK-moduleita on saatavana kolmea eri runkokokoa ja iskunpituuksia 400 mm saakka. Pystyliikkeeseen PIeni liikkuva massa Yhteensopiva muiden lineaarimodulien kanssa Asennusvalmis Nopeus jopa 1,2 m/s Paikoitustarkkuus jopa ±0,01 mm Runkojen leveydet 50, 70 ja 100 mm

36 Mitoitusohjelmat ja muut suunnittelun työkalut Laadukkaiden komponenttien lisäksi tarjoamme myös työkalut järjestelmien tehokkaaseen suunnitteluun sekä optimointiin. 3D-mallit löytyvät web-konfiguraattoristamme ja työkalut vaativampaan mitoitukseen saat Linear Motion Designer Linear Motion Designer on monipuolinen työkalu johdejärjestelmien mitoitukseen. Voit mallintaa monimutkaisiakin järjestelmiä mittoineen sekä liikeprofiileineen. Johdejärjestelmää voi kuormittaa yhdeksällä massakeskipisteellä sekä yhdeksällä ulkoisella voimalla koordinaatteineen sekä lukuisilla muilla johteen ikään vaikuttavilla tekijöillä. Ohjelma laskee jokaisen järjestelmän johdekelkan yksilöllisen eliniän, varoittaa mahdollisista riskitekijöistä ja luo automaattisesti raportin laskelmasta dokumentaatiota varten. Linear Motion Designeria voi käyttää myös lineaarimoduleiden mitoitukseen. Kahdeksan johdekelkan samanaikainen mitoitus Kuula-, rulla-, sekä miniatyyrijohteet Mitoitus liikeprofiilin mukaan 9 kpl kuormia koordinaatteineen 9 kpl ulkoisia voimavektoreita Asennustoleranssien vaikutus Yksilöllinen kestoikä järjestelmän komponenteille Automaattinen laskennan dokumentointi

37 winkgt winkgt-ohjelmistolla voit mitoittaa kuularuuvijärjestelmät helposti ja luotettavasti. Ohjelma tukee eri vaihtelevia kuormituksia, ulkoisia voimia, päätylaakerointeja, esikiristyksiä ja muita kuularuuvijärjestelmän kestoikään vaikuttavia tekijöitä. winkgt tuottaa myös valmiin yksityiskohtaisen dokumentaation laskennasta. Internet Osoitteesta löydät käyttöösi kattavasti web-pohjaisia konfiguraattoreita sekä valintatyökaluja kaikista tuoteryhmistämme. Teollisuus- ja mobilehydrauliikka Lineaari- ja kokoonpanotekniikka Sähkökäytöt ja ohjausjärjestelmät

38 3 Palvelut Konsultointi Rexrothista saat luotettavan sekä osaavan partnerin yrityksellesi. Omaamme kokemusta sekä näkemystä lähes kaikilta teollisuuden aloilta vuosikymmenten ajalta ja olemme aina teknologisen kehityksen kärjessä. Mitoitus ja optimointi Tuotekehityksesi tueksi tarjoamme kattavat mitoitus- sekä optimointipalvelut kaikille tuoteryhmillemme. Hydrauliikka Sähkökäytöt Lineaaritekniikka Kokoonpanotekniikka dfgdfg

39 Laadukkaat tuotteet edellyttävät laadukkaita palveluita Kokoonpano ja asennus Tuotantotiloissamme Vantaalle sekä Tampereella voimme kokoonpanna tilauksesi haluttuun valmiusasteeseen olipa kyseessä yksittäiskappale tai sarjatuote. Laajan integraattoriverkostomme avulla voimme myös toimittaa järjestelmiä ja kokonaisuuksia avaimet käteen periaatteella. Modernisointi Rexroth palvelee sinua myös modernisoinnissa, joka on kustannustehokas tapa ottaa kaikki hyöty laitteistoistanne. Iäkkäätkin koneet voidaan usein päivittää nykystandardien mukaisiksi ja samalla parantaa niiden energiatehokkuutta sekä tuottavuutta. Kiinnostuitko? Ota yhteyttä! Puh:

40 Bosch Rexroth Oy Ansatie 6b Vantaa Finland Puh Bosch Rexroth Oy Lumpeenkatu Tampere Finland Puh info@boschrexroth.fi
