MALLI BD-HP35S BLU-RAY-/DVD-SOITIN KÄYTTÖOPAS

Transkriptio

1 MALLI BD-HP35S BLU-RAY-/DVD-SOITIN KÄYTTÖOPAS

2

3 KÄYTTÖOPAS SUOMI Johdanto TURVALLISUUS / TÄRKEITÄ TIETOJA VAROITUS: VOIT VÄHENTÄÄ TULIPALON TAI SÄHKÖISKUN RISKIÄ, KUN ET ALTISTA LAITETTA SATEELLE TAI KOSTEUDELLE. KÄYTÄ VAIN SUOSITELTUJA LISÄVARUSTEITA. NÄIN VÄHENNETÄÄN TULIPALON TAI SÄHKÖISKUN SEKÄ TOIMINTAHÄIRIÖIDEN RISKIÄ. VAROITUS: MUIDEN KUIN TÄSSÄ KÄYTTÖOHJEESSA KUVATTUJEN PAINIKKEIDEN JA SÄÄTIMIEN KÄYTTÖ TAI TOIMINTOJEN SUORITTAMINEN SAATTAA AIHEUTTAA VAARALLISTA SÄTEILYÄ. TÄSSÄ SOITTIMESSA OLEVA LASERSÄDE ON HAITALLINEN SILMILLE, JOTEN ÄLÄ YRITÄ PURKAA LAITTEEN KOTELOA. ANNA VAIN AMMATTITAITOISEN HENKILÖKUNNAN HUOLTAA LAITE. Tämä soitin on CLASS 1 LASER -turvallisuusluokan mukainen tuote. CLASS 1 LASER PRODUCT -tarra on takakannessa. Tässä tuotteessa on alhaisen tehon laser. Jotta turvallisuus voidaan taata, älä irrota koteloa tai yritä päästä käsiksi laitteen sisäosaan. Anna ammattitaitoisen henkilökunnan tehdä kaikki huoltotoimenpiteet. Tärkeää: Tätä soitinta voidaan käyttää vain V, 50/60 Hz vaihtovirtalähteessä (AC). Soitinta ei voida käyttää muulla virransyötöllä eikä jännitteellä. Virtajohdon asianmukainen käyttö Noudata seuraavia ohjeita soittimen toimintahäiriöiden sekä sähköiskun, tulipalon tai henkilövahinkojen välttämiseksi. Pidä pistokkeesta tukevasti kiinni, kun irrotat tai liität virtajohdon. Älä säilytä tai käytä virtajohtoa lämmityslaitteiden läheisyydessä. Älä sijoita raskaita esineitä virtajohdon päälle. Älä yritä korjata tai muuttaa virtajohtoa itse millään tavalla. 1

4 TURVALLISUUS / TÄRKEITÄ TIETOJA CE-vaatimustenmukaisuusmerkintä: Täten SHARP Electronics (Europe) GmbH vakuuttaa, että langaton LAN USB -sovitin (URCO-A002WJPZ) on direktiivin 1999/5/EY keskeisten vaatimusten ja oleellisten säännösten mukainen. Vaatimustenmukaisuusvakuutuksen saa osoitteesta: Langaton LAN USB -sovitin on suunniteltu käyttöön vain sisätiloissa. TÄRKEITÄ TURVALLISUUSOHJEITA Sähköä tarvitaan monissa hyödyllisissä toiminnoissa, mutta se voi aiheuttaa epäasianmukaisessa käytössä henkilövahinkoja tai laitevaurioita. Tämän tuotteen suunnittelussa ja valmistuksessa on kiinnitetty erityistä huomiota turvallisuuteen. Ohjeiden vastainen käyttö voi johtaa sähköiskuun ja/tai tulipaloon. Mahdollisten vaaratilanteiden välttämiseksi huomioi seuraavat ohjeet laitteen asennuksessa, käytössä ja puhdistuksessa. Jotta turvallisuus ja Blu-ray/DVD-soittimen pitkä käyttöikä voidaan taata, lue seuraavat varoitukset huolella ennen laitteen käyttöä. 1) Lue käyttöohjeet. 2) Säilytä käyttöohjeet. 3) Huomioi varoitukset. 4) Noudata käyttöohjeita. 5) Älä käytä laitetta veden läheisyydessä. 6) Puhdista laite vain kuivalla liinalla. 7) Älä tuki tuuletusaukkoja. Asenna laite valmistajan ohjeiden mukaan. 8) Älä asenna lämmönlähteiden, kuten lämpöpattereiden, lämmityslaitteiden ja uunien tai muiden lämpöä tuottavien laitteiden (mukaan lukien vahvistimet) lähelle. 9) Suojaa virtajohto, ettei sen päällä kävellä tai ettei se jää puristuksiin etenkin pistokkeiden, liittimien ja laitteesta tulevan osan kohdalla. 10) Käytä vain valmistajan hyväksymiä lisälaitteita ja -varusteita. 11) Käytä vain valmistajan hyväksymän tai laitteen toimitussisältöön kuuluvan vaunun, jalustan, kolmijalan, kannattimen tai tason kanssa. Jos käytät vaunua, varo kaatamasta sitä vaunua/laiteyhdistelmää siirtäessäsi. 12) Irrota laitteen pistoke seinästä ukkosmyrskyjen aikana tai kun laitetta ei käytetä pitkään aikaan. 13) Anna ammattitaitoisen huoltohenkilökunnan tehdä kaikki huoltotoimenpiteet. Huolto on tarpeen, jos laite on vaurioitunut, esim. virtajohto tai pistoke on vaurioitunut, laitteeseen on joutunut nestettä tai sen päälle on pudonnut esineitä, laite on altistunut sateelle tai kosteudelle, laite ei toimi normaalisti tai se on pudonnut. Ylimääräisiä turvallisuustietoja 14) Virtalähteet Laitetta tulisi käyttää vain merkintälapussa mainitusta virtalähdetyypistä. Jos et ole varma kotisi virtalähdetyypistä, ota yhteys tuotteen myyjään tai paikalliseen sähköyhtiöön. Paristokäyttöisistä ja muilla virtalähteillä toimivista tuotteista on lisätietoja käyttöohjeissa. 15) Ylikuormitus Älä ylikuormita pistorasioita, jatkojohtoja tai kiinteitä liittimiä. Seurauksena voi olla tulipalon tai sähköiskun vaara. 16) Muut esineet ja laitteeseen joutunut neste Älä työnnä laitteen aukkoihin mitään esineitä, koska ne saattavat joutua kosketuksiin vaarallisten jännitteisten kohtien kanssa tai aiheuttaa oikosulun ja sen seurauksena tulipalon tai sähköiskun. Älä koskaan kaada laitteen päälle nestettä. 17) Vaurioiden korjaus Irrota laite pistorasiasta ja ota yhteys ammattitaitoiseen huoltohenkilökuntaan seuraavissa tilanteissa: a) Virtajohto tai -pistoke on vaurioitunut. b) Laitteen päälle on kaatunut nestettä tai laitteeseen on joutunut vieraita esineitä. c) Laite on altistunut sateelle tai vedelle. d) Laite ei toimi normaalisti, vaikka käyttöohjeita on noudatettu. Säädä vain käyttöohjeessa kuvattuja säätimiä, koska muiden säätimien vääränlainen säätö saattaa aiheuttaa vaurioita. Näiden vaurioiden korjaaminen ja laitteen palauttaminen normaalitilaan edellyttää yleensä paljon työtä ammattitaitoiselta teknikolta. 2

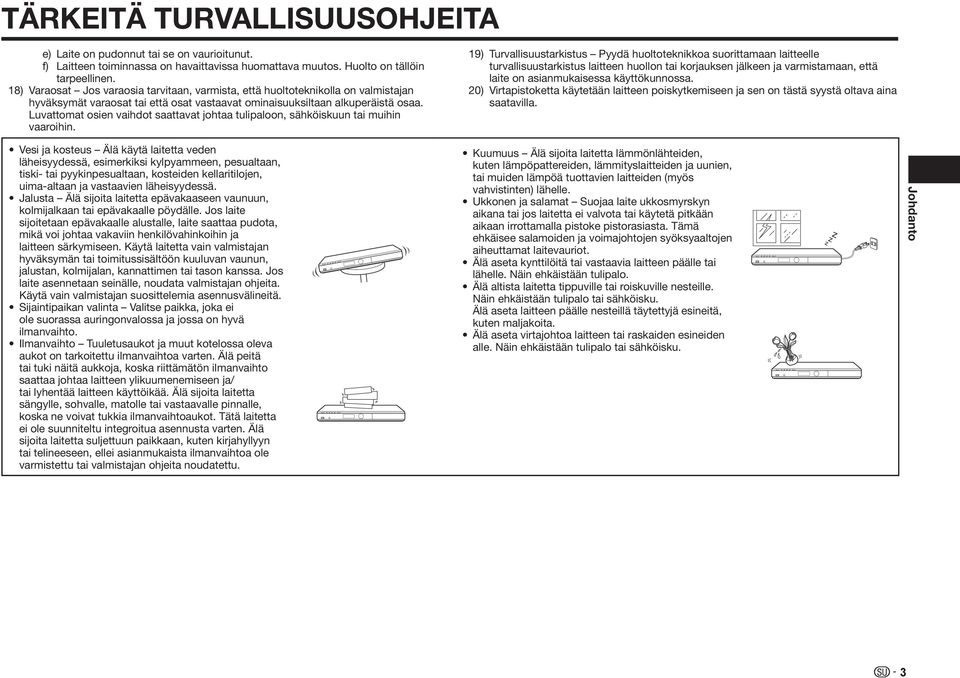

5 TÄRKEITÄ TURVALLISUUSOHJEITA e) Laite on pudonnut tai se on vaurioitunut. f) Laitteen toiminnassa on havaittavissa huomattava muutos. Huolto on tällöin tarpeellinen. 18) Varaosat Jos varaosia tarvitaan, varmista, että huoltoteknikolla on valmistajan hyväksymät varaosat tai että osat vastaavat ominaisuuksiltaan alkuperäistä osaa. Luvattomat osien vaihdot saattavat johtaa tulipaloon, sähköiskuun tai muihin vaaroihin. 19) Turvallisuustarkistus Pyydä huoltoteknikkoa suorittamaan laitteelle turvallisuustarkistus laitteen huollon tai korjauksen jälkeen ja varmistamaan, että laite on asianmukaisessa käyttökunnossa. 20) Virtapistoketta käytetään laitteen poiskytkemiseen ja sen on tästä syystä oltava aina saatavilla. Vesi ja kosteus Älä käytä laitetta veden läheisyydessä, esimerkiksi kylpyammeen, pesualtaan, tiski- tai pyykinpesualtaan, kosteiden kellaritilojen, uima-altaan ja vastaavien läheisyydessä. Jalusta Älä sijoita laitetta epävakaaseen vaunuun, kolmijalkaan tai epävakaalle pöydälle. Jos laite sijoitetaan epävakaalle alustalle, laite saattaa pudota, mikä voi johtaa vakaviin henkilövahinkoihin ja laitteen särkymiseen. Käytä laitetta vain valmistajan hyväksymän tai toimitussisältöön kuuluvan vaunun, jalustan, kolmijalan, kannattimen tai tason kanssa. Jos laite asennetaan seinälle, noudata valmistajan ohjeita. Käytä vain valmistajan suosittelemia asennusvälineitä. Sijaintipaikan valinta Valitse paikka, joka ei ole suorassa auringonvalossa ja jossa on hyvä ilmanvaihto. Ilmanvaihto Tuuletusaukot ja muut kotelossa oleva aukot on tarkoitettu ilmanvaihtoa varten. Älä peitä tai tuki näitä aukkoja, koska riittämätön ilmanvaihto saattaa johtaa laitteen ylikuumenemiseen ja/ tai lyhentää laitteen käyttöikää. Älä sijoita laitetta sängylle, sohvalle, matolle tai vastaavalle pinnalle, koska ne voivat tukkia ilmanvaihtoaukot. Tätä laitetta ei ole suunniteltu integroitua asennusta varten. Älä sijoita laitetta suljettuun paikkaan, kuten kirjahyllyyn tai telineeseen, ellei asianmukaista ilmanvaihtoa ole varmistettu tai valmistajan ohjeita noudatettu. Kuumuus Älä sijoita laitetta lämmönlähteiden, kuten lämpöpattereiden, lämmityslaitteiden ja uunien, tai muiden lämpöä tuottavien laitteiden (myös vahvistinten) lähelle. Ukkonen ja salamat Suojaa laite ukkosmyrskyn aikana tai jos laitetta ei valvota tai käytetä pitkään aikaan irrottamalla pistoke pistorasiasta. Tämä ehkäisee salamoiden ja voimajohtojen syöksyaaltojen aiheuttamat laitevauriot. Älä aseta kynttilöitä tai vastaavia laitteen päälle tai lähelle. Näin ehkäistään tulipalo. Älä altista laitetta tippuville tai roiskuville nesteille. Näin ehkäistään tulipalo tai sähköisku. Älä aseta laitteen päälle nesteillä täytettyjä esineitä, kuten maljakoita. Älä aseta virtajohtoa laitteen tai raskaiden esineiden alle. Näin ehkäistään tulipalo tai sähköisku. Johdanto 3

6 VAROITUKSET 3D-kuvien katseluun liittyvät varoitukset Älä katso 3D-sisältöä, jos sinulla on todettu valoherkkyyttä, sydänvaivoja tai muita terveysriskejä. Oireesi saattavat lisääntyä kolmiulotteista materiaalia katsoessasi. Lopeta 3D:n katselu heti, jos tunnet olosi huonoksi tai sinua alkaa pyörryttää. Katselun jatkaminen oireista huolimatta ei ole terveellistä. Pidä tauko. Kokeile katselua uudelleen, kun oireet ovat hävinneet. 3D-sisällön suositeltava alaikäraja on 5 6 vuotta. Väsymystä tai epämukavuutta on vaikea havaita pienissä lapsissa, joten he saattavat muuttua huonovointisiksi yhtäkkiä. Jos katsot 3D-elokuvia lasten kanssa, tarkkaille rasittuvatko heidän silmänsä. Pidä pieni katselutauko 3D-elokuvien välillä. Liian pitkä katseluaika voi rasittaa näköä. Tuotteen puhdistamiseen liittyvät varoitukset Sammuta laitteen virta ja irrota pistoke seinästä ennen laitteen puhdistamista. Pyyhi laitteen ulkopinnat säännöllisesti pehmeällä liinalla (esim. puuvilla-/ flanelliliinalla). Jos ulkopinnassa on sitkeitä likatahroja, kostuta pehmeä (puuvilla-, flanelli- tms.) liina laimeaan pesuaineveteen, purista nihkeäksi ja pyyhi lika. Kuivaa lopuksi pehmeällä ja kuivalla liinalla. Älä puhdista kemikaaleilla tai kemikaalikäsitellyillä liinoilla. Ne saattavat vaurioittaa laitteen ulkopintaa. Tärkeä lisätieto langatonta lähiverkkoa varten Kun soitin on liitetty langattomaan lähiverkkoon (LAN), tieto siirtyy langattoman LAN-sovittimen (ohessa) ja langattoman LAN-yhteensopivan laajakaistareitittimen (saatavana alan liikkeistä) välillä. Langattomaan lähiverkkoon liittyvät varoitukset Seuraavat laitteet, radioasemat ja muut kohteet toimivat samoilla taajuuksilla. Älä käytä langatonta lähiverkkoa (LAN) niiden läheisyydessä. Valmistuslaitteet, tutkimuslaitteet, terveydenhuollon laitteet kuten sydämentahdistimet jne. Tietyt matalatehoiset radioasemat (eivät tarvitse toimilupaa) Jos tätä soitinta käytetään näiden laitteiden läheisyydessä, radiotaajuushäiriöitä saattaa esiintyä. Tiedonsiirto voi olla mahdotonta tai tiedonsiirtonopeus voi hidastua. Matkapuhelimet, radiot ja muut vastaavat laitteet toimivat eri radiotaajuuksilla kuin langaton lähiverkko, joten soittimen käyttö ei vaikuta näiden laitteiden käyttöön. Jos langattomia LAN-laitteita kuitenkin sijoitetaan esim. matkapuhelinten tai radioiden läheisyyteen, LAN-laitteiden sähkömagneettiset aallot saattavat aiheuttaa häiriöitä ääneen tai videoon. Radioaallot läpäisevät mm. asuinrakennuksissa käytetyn puun ja lasin, mutta ne eivät läpäise esim. tukipalkkeja, metallia tai betonia. Radioaallot eivät läpäise näistä materiaaleista valmistettuja seiniä tai lattioita. 4

7 SHARP-LAITTEEN KÄYTTÄJÄLLE Kiitos, että olet hankkinut SHARP Blu-ray/DVD-soittimen. Lue tärkeät turvaohjeet huolellisesti ennen käyttöä laitteen turvallisen ja pitkään kestävän ongelmattoman käytön varmistamiseksi. Aloittaminen 1. vaihe: Pakkauksen purkaminen Varmista, että seuraavat osat ovat mukana laitteen pakkauksessa. Kaukosäädin Virtajohto 2. vaihe: Liitettävän laitteen valinta Liitäntäpaikka valitaan laitteen mukaan. Katso Liitännät (s ) Sammuta laitteen virta ennen liitäntöjen tekemistä. BD-LIVE- ja video on demand -palveluiden (e-sisällöt) käyttö Kun BD-LIVE-sisältöä tai video on demand -suoratoistosisältöä halutaan katsoa televisiolla internet-yhteyden muodostamisen jälkeen, on tehtävä tarvittava tiedonsiirtosäätö. Katso Tietoliikenneyhteyden asennus (s ). Johdanto 3. vaihe: Videoiden, kuvien tai musiikin toistaminen Toista videoita, kuvia ja musiikkia halutusta medialähteestä esim. Blu-ray- ja DVD-levyiltä tai internetin kautta. Katso lisätietoa toistosta (s ) ja video on demand -suoratoistosisällöstä (s. 55). Sivut 15 ja 20 Sivu 20 Langaton LAN-sovitin 4. vaihe: Asetusten muokkaaminen Muokkaa toistoasetuksia haluamallasi tavalla. Valittavana on runsaasti ominaisuuksia ja toimintoja. Katso Asetukset (s ). AA-paristot (2 kpl) Sivu 20 Sivu 19 5

8 Sisältö Johdanto TURVALLISUUS / TÄRKEITÄ TIETOJA... 1 TÄRKEITÄ TURVALLISUUSOHJEITA... 2 VAROITUKSET... 4 SHARP-LAITTEEN KÄYTTÄJÄLLE... 5 Aloittaminen... 5 Sisältö... 6 Kuinka haluat käyttää soitintasi?... 8 Mediaformaatit... 9 Blu-ray-levy... 9 Levytyypit/mediamuodot, joita voidaan käyttää tässä soittimessa... 9 Levyjä, joita ei voida käyttää tässä soittimessa Levyn sisältö BD Video Nimike, kappale ja raita BD-/DVD-videolevyjen kansissa olevat symbolit Käyttöoppaassa käytetyt symbolit Tärkeitä tietoja Levyn käsittely Lisenssi ja tekijänoikeudet Laitteen pääosat Soitin (etuosa) Soitin (takaosa) Kaukosäädin Näppäinlukko Liitännät Television/projektorin liittäminen Vahvistimen/AV-vastaanottimen liitäntä HDMI-liitäntä Digitaaliääniliitäntä Laajakaistayhteys internetiin Lankayhteys (LAN-kaapeli) Langaton yhteys (langaton LAN) Toisto Ennen toiston aloittamista Paristojen asetus kaukosäätimeen Kaukosäätimen toiminta-alue Virtajohdon liitäntä Virran kytkeminen Virran kytkeminen Valmiustila Soittimen merkkivalot Tietoja kotinäytöstä Kieliasetus Ruudun kielen valinta SHARP-television käyttö kaukosäätimellä Television toimintojen ohjaus LCD-taustavalon ja merkkivalojen sammuttaminen AQUOS LINK -toiminnon käyttäminen Blu-ray-soittimen ohjaaminen AQUOS LINK -toiminnolla D:n käyttäminen Ohjauspaneeli Videoiden/kuvien/musiikin toisto Levyn asettaminen levyasemaan BD/DVD-videon toistaminen Levyn tietojen avaaminen BD/DVD-valikot Toiston aloittaminen valitsemalla nimike päävalikosta Levyvalikon käyttäminen Ponnahdusvalikon käyttäminen BONUSVIEW tai BD-LIVE Kuva kuvassa -toiminnon käyttö (toisen ääniraidan/videokuvan toisto) Virtual Package BD-LIVE DVD-R/-RW-levyjen (VR-formaatti) / BD-RE/-R-levyjen (BDAV-formaatti) toisto Valitun nimikkeen toisto Valitun kappaleen toisto Nimikkeiden lajittelu Valitun soittoluettelon toisto Toisto levyn alusta tai toiston jatkaminen CD-äänilevyn toisto Toisto levyn alusta Valitun raidan toisto Toiminnot-valikon avaaminen Äänitiedostojen (MP3) toisto Still-kuvien toisto (JPEG-tiedostot) DLNA-palvelinten käyttö Toisto valitsemalla tiedostoluettelo Toistotoiminnot Pikakelaus eteenpäin/taaksepäin (haku) Siirtyminen seuraavaan kappaleeseen tai nykyisen kappaleen alkuun (raita/nimike)..35 Tauko/Toisto kehys kerrallaan Hidas toisto (eteenpäin/taaksepäin) Nimikkeen tai kappaleen uudelleentoisto Tietyn osan uudelleentoisto Äänitietojen näyttö Tekstityskielen vaihto Kuvauskulman vaihto Kulmamerkin näyttö Asetukset toiston aikana Toiminnon ohjaus Toimintojen ohjauksen käyttö Asetettavat toiminnot... 39

9 Sisältö Asetukset ASETUKSET Perustoiminnot Toiston perusasetukset Audiovideoasetukset Älykkäät asetukset AQUOS-LINK Toistoasetus Ruudun kieli Versio Järjestelmä Tietoliikenneyhteyden asennus Määrittää, käytetäänkö verkkoyhteyteen asetusta Kaapeli vai Langaton Kun valitaan Kaapeli Kun valitaan Langaton Merkkien näppäileminen USB-Muistihallinta Ohjelmistopäivitys Automaattinen päivitys verkon kautta Päivitys verkon kautta Päivitys USB-muistilaitteen avulla Suoratoistosisältö Video on demand -suoratoistosisällön toisto YouTube-sisällön toisto Liite Soittimen ohjaus tietokoneella IP-ohjauksen säätö Komentoluettelo Ongelmatilanteet Soittimen perusasetusten palautus Virheilmoitukset näytöllä Tekniset tiedot Sanasto Verkkopalvelun käyttöehdot Ohjelmistolisenssi Hävittäminen käyttöiän päätyttyä Aloita tästä: Siirry kohtaan Aloittaminen (s. 5) ja valmistele laitteesi käyttökuntoon. Johdanto (s. 1-15) Tärkeitä tietoja laitteen käyttöä varten. Liitännät (s ) Soittimen liitäntävaihtoehdot. Toisto (s ) Helppokäyttöiset toiminnot toistoon ja laitteen käyttöön. Asetukset (s ) Laiteasetusten muokkaus omiin käyttötarkoituksiisi sopivaksi. Suoratoistosisältö (s. 55) Näyttää tällä soittimella käytettävissä olevat internetin suoratoistopalvelut. Liite (s ) Vinkkejä ongelmatilanteisiin ja muita lisätietoja. Tämän käyttöoppaan kuvat ja laitteen valikoita kuvaavat esimerkit on tarkoitettu laitteen toimintojen esittelyyn. Omassa laitteessasi ne saattavat olla hieman erilaisia. 7

10 Kuinka haluat käyttää soitintasi? Katsoa elokuvia laadukkaasti Blu-ray-levyiltä Soittimen Blu-ray-toistolaatu on erinomaisen tarkka. Videot/kuvat/musiikki (s. 25) Uppoutua uskomattomaan 3D-maailmaan Soitin toistaa kolmiulotteista sisältöä 3D-yhteensopivilta Blu-ray-levyiltä HDMI-kaapelin kautta. Jos haluat katsella kolmiulotteisia kuvia, yhdistä 3D-yhteensopiva televisio tähän soittimeen HDMI-kaapelilla. Voit nauttia 3D-sisällöstä käyttämällä 3D-laseja. 3D:n käyttö (s. 23) Toistaa erilaisia mediaformaatteja Soittimella voit katsoa videota, kuvia tai soittaa musiikkia eri formaateissa: DVD-levyiltä, USB-muistilaitteista tai internetin kautta. Mediaformaatit (s. 9 12) Videot/kuvat/musiikki (s. 25) Käyttää soitinta kätevän HDMI-liitännän kautta Soittimessa on HDMI-liitäntä. Voit liittää soittimen televisioon HDMI:n kautta. Elokuvien katseluun ei tarvita muita kaapeleita. Jos televisiossasi on AQUOS LINK -toiminto, voit käyttää sekä televisiota että soitinta yhdellä kaukosäätimellä. Television/projektorin liittäminen (s. 16) Ladata internetistä BD-LIVE-lisäsisältöä Soitin tukee BD-LIVE-toimintoa. Voit ladata internetistä BD-LIVE-toimintoa tukevien BD-videolevyjen lisäsisältöä kuten elokuvamainoksia. BONUSVIEW tai BD-LIVE (s ) Videoiden, kuvien ja musiikin käyttö kotiverkkopalvelimilta Soitin voi toistaa video-, kuva- ja musiikkidataa, joka on tallennettu kotiverkkopalvelimille kuten DLNA-sertifioitu tietokone. DLNA-palvelinten käyttö (s. 34) Nauti korkeamman kuvalaadun video on demand -suoratoistosisällöstä televisiollasi Tämä soitin tukee internet-käyttöisiä video on demand -suoratoistopalveluita. Yhdistämällä tämän soittimen internetiin voit nauttia erilaisista sisällöistä suoratoistettuna televisiossa. Lisäksi voit nauttia Super Picture -toiminnolla videoiden suoratoistokuvista korkeammalla kuvalaadulla. Video on demand -suoratoistosisällön toistaminen (s. 55) SUPER PICTURE (s. 43) 8

11 Mediaformaatit Blu-ray-levy Blu-ray-levy on seuraavan sukupolven suosituin mediaformaatti, jonka ominaisuuksiin kuuluvat: Suuri tallennustila (25 Gt yksikerroksisissa levyissä 50 Gt kaksikerroksisissa levyissä). Levyille sopii yli viisinkertainen määrä sisältöä tavallisiin DVD-levyihin verrattuna. Blu-ray soveltuu etenkin korkealaatuisille elokuville, joissa on paljon interaktiviisia ominaisuuksia. Kristallinkirkas Full HD -kuvalaatu ja 1920 x 1080 pikselin resoluutio Paras äänimaailma, pakkaamaton surround-ääni (parempi äänenlaatu kuin elokuvateattereissa) Elokuvateollisuuden yleisin formaatti markkinoiden suurin levikki Laitteistot tukevat myös vanhempia DVD-formaatteja, joten DVD-levyt eivät jää pölyttymään hyllyyn. Kestävät levyt uusi kovapinnoitetekniikka takaa, että Blu-ray-levyt eivät naarmuunnu helposti tai kerää sormenjälkiä. Levytyypit/mediamuodot, joita voidaan käyttää tässä soittimessa Taulukossa esiteltyjä levyjä voidaan käyttää tässä soittimessa. Älä käytä 8 cm - 12 cm -levysovitinta. Käytä soittimessa vain levyjä, joiden virallisessa levykotelossa on sama merkintä kuin soittimessa. Jos levyssä ei ole vastaavaa merkintää, sitä ei voida välttämättä toistaa tässä soittimessa. Jos tällainen levy toimii soittimessa, sen kuva- ja äänenlaatu voi olla heikompi. BD Video Levytyyppi BD-RE DL BD-R DL DVD Video Aluekoodi B/ALL Aluekoodi 2/ALL 2 ALL DVD+RW/DVD+R DVD-RW/DVD-R DVD+R DL/DVD-R DL Ääni-CD I CD-RW/CD-R Sisältö Ääni + video (elokuva) BDMV/BDAV Video Ääni + video (elokuva) Video/VR/ AVCHD (vain viimeistelty levy) DivX+HD (H.264/MKV) JPEG J MP3 K Ääni-CD (CD-DA) Ääni-CD (CD-DA) JPEG J Ääni + video (elokuva) Still-kuva (JPEGtiedosto) Ääni Ääni Ääni Tallennusformaatti Levykoko 12 cm 12 cm 8 cm 12 cm 8 cm 12 cm 8 cm Mediamuoto USB-muistilaite Still-kuva (JPEGtiedosto) Tallennusformaatti DivX+HD (H.264/MKV) JPEG J MP3 K Sisältö Ääni + video (elokuva) Still-kuva (JPEG-tiedosto) Ääni BD/DVD-videolaitteissa ja -levyissä on aluekoodit, jotka ilmoittavat laitteen tai levyn toimivuusalueen. Tämän soittimen BD-aluekoodi on B ja DVD-aluekoodi on 2. (Levyjä, joissa on merkintä ALL, voidaan soittaa millä tahansa soittimella.) BD/DVD-videot voivat toimia muulla kuin tässä käyttöoppaassa esitetyllä tavalla. Levyn valmistaja on voinut estää osan toiminnoista asetuksillaan. Jos levyn toiston yhteydessä näkyy valikko tai käyttöohje, noudata näytön ohjeita. Osa vasemman sarakkeen levyistä ei ehkä toimi soittimessa. Viimeistely tarkoittaa poltetun levyn loppukäsittelyä sellaiseen muotoon, että sitä voidaan toistaa muissa DVD-soittimissa/-asemissa. Tässä soittimessa voidaan toistaa vain viimeisteltyjä DVD-levyjä. (Soittimessa ei kuitenkaan ole toimintoa levyn viimeistelyyn.) Levyjen DVD+RW/+R/+R DL osalta vain videomuotoisia levyjä (viimeisteltyjä) voi toistaa. JPEG-tiedostoja, MP3- tiedostoja DivX+HD-tiedostoja jne. ei voi toistaa. Soitin ei toista joitakin tallennusmuotoja. DivX-toisto ei välttämättä ole käytettävissä DivXsisällöstä ja tiedostosta riippuen. Johdanto MP3 K Ääni 9

12 Mediaformaatit Levyjä, joita ei voida käyttää tässä soittimessa Alla mainittuja levyjä ei voida käyttää tässä soittimessa. Soittimen kaiuttimet voivat vaurioitua, jos luettelossa esiintyvä levy laitetaan soittimeen. Älä käytä soittimessa näitä levyjä. CDG, video-cd, valokuva-cd, CD-ROM, CD- TEXT, SVCD, SACD, PD, CDV, CVD, DVD-RAM, DVD-Audio, kasetin sisältävä BD-RE, CD-WMA Soitin ei toista muita kuin tavallisia, pyöreitä levyjä. Soitin ei toista esim. sydämenmuotoisia tai kuusikulmaisia levyjä. Nämä levyt voivat rikkoa soittimen. Soitin ei toista seuraavia BD-videolevyjä. Levyjä, joiden aluekoodi ei ole B tai ALL (muualla kuin sallituilla markkinoilla myydyt levyt).* Laittomasti valmistetut levyt. Kaupalliseen käyttöön tallennetut levyt. * Tämän tuotteen aluekoodi on B. Soitin ei toista seuraavia DVD-videolevyjä. Levyjä, joiden aluekoodi ei ole 2 tai ALL (muualla kuin sallituilla markkinoilla myydyt levyt).* Laittomasti valmistetut levyt. Kaupalliseen käyttöön tallennetut levyt. * Tämän tuotteen aluekoodi on 2. Soitin ei toista seuraavia BD-RE/R-, DVD-RW/Rja DVD+RW/R-levyjä. Soitin ei toista tyhjiä levyjä. Sharp ei takaa poltettujen BD-levyjen soveltuvuutta soittimeen, sillä Blu-ray on uusi formaatti, jota kehitetään jatkuvasti. Toistoon vaikuttavat niin BDtallennin, BD-levy kuin BD-poltto-ohjelmakin. Käytä kaikissa laitteissasi aina uusimpia ohjelmaversioita ja pyydä tarvittaessa lisätietoja laitevalmistajilta. Tarkista polttamiesi levyjen soveltuvuus tähän BD-soittimeen ennen laitteen hankkimista. Sharp suosittelee, että BD-levyt poltetaan BDMV/BDAVstandardien mukaisesti. Jos ostamasi soitin ei toista jotakin tuettua levyä, lataa Sharpin kotisivulta BDsoittimesi uusin ohjelmistoversio tai kysy lisätietoja Sharp-jälleenmyyjältäsi. Tässä BD-soittimessa on käytetty kehitysvaiheen viimeisintä tekniikkaa. Laitevalmistaja ei kuitenkaan takaa, että laite tukee tulevia parannuksia tai standardimuutoksia. Soitin ei toista seuraavia CD-äänilevyjä *1. Kopiosuojattuja levyjä ei välttämättä toisteta tässä soittimessa. Soitin on suunniteltu toistamaan CD-standardien (Compact Disc) mukaisesti valmistettuja CD-äänilevyjä. Soitin ei toista seuraavia CD-RW/R-levyjä. Soitin ei toista tyhjiä levyjä. Soitin ei toista muussa kuin Audio CD- tai JPEG/MP3- tiedostomuodossa tallennettuja levyjä. Jotkin tallennustilat tai levytilat saattavat estää levyn toiston soittimessa. Soitin ei toista levyjä, joiden formaattia soitin ei tue. *2 JPEG-tiedostomuoto Still-kuvat tallennetaan yleensä JPEG-tiedostoiksi (valokuvat, piirrokset jne.). Soittimella voidaan katsella JPEG-muodossa tallennettuja kuvia. Soitin ei tue seuraavia tiedostomuotoja. Muussa kuin JPEG-muodossa tallennettuja still-kuvia (esim. TIFF). Joissakin tilanteissa myös JPEG-kuvien toisto ei onnistu. Soitin ei toista progressiivisia JPEG-tiedostoja. Soitin ei toista liikkuvaa kuvaa sisältäviä JPEGtiedostoja tai Motion JPEG -tiedostoja. Muita tiedostoja, joita soitin ei toista. Joskus voi käydä niin, että soitin ei avaa tietokoneella luomiasi, kopioimiasi tai muokkaamiasi still-kuvia. Myös muulla tavoin käsitellyt still-kuvat eivät ehkä avaudu soittimessa (käännetyt kuvat tai kuvat, jotka on tallennettu korvaamalla muita Internetistä tuotuja tai sähköpostin liitekuvia). Tiedostojen toistossa saattaa tulla vastaan seuraavia ongelmia. Tiedostojen avaaminen voi kestää. Avausnopeus riippuu kansioiden, tiedostojen ja niiden sisällön määrästä. EXIF-tiedot eivät näy. EXIF-tiedot (Exchangeable Image File Format) sisältävät tietoja kuvatiedostoista, ja niitä käytetään etenkin JPEG-pakkauksen yhteydessä. (Lisätietoja on osoitteessa *3 MP3-tiedostomuoto MP3-tiedostot ovat äänitiedostoja, jotka on pakattu MPEG1/2 Audio layer-3 -tiedostoiksi. MP3-tiedostojen pääte on.mp3. (Osa.mp3 - päätteellä tallennetuista tiedostoista tai muissa kuin MP3-muodossa tallennetuista tiedostoista aiheuttaa häiriöitä tai niitä ei voi toistaa.) MP3-tiedostojen toistaminen MP3-tiedostoja ei toisteta tallennusjärjestyksessä. MP3-tiedostot kannattaa polttaa hitaalla nopeudella, jotta poltto onnistuu häiriöittä. Tiedostojen lukeminen kestää pitkään, jos kansioita on paljon. Kansiorakenne määrää MP3-tiedostojen lukunopeuden. Toistoaika voi näkyä väärin MP3-tiedoston toiston aikana. Seuraavia tiedostoja ei voida toistaa tässä soittimessa. Jos samalle levylle on poltettu sekä CD-äänitiedostoja (CD-DA) että JPEG/MP3-tiedostoja. (Jos soitin tunnistaa levyn ääni-cd:ksi [CD-DA], se soittaa vain CDääniformaatissa [CD-DA] olevat tiedostot.) Soitin ei toista multisession-levyjä (viimeistelemättömiä). 10

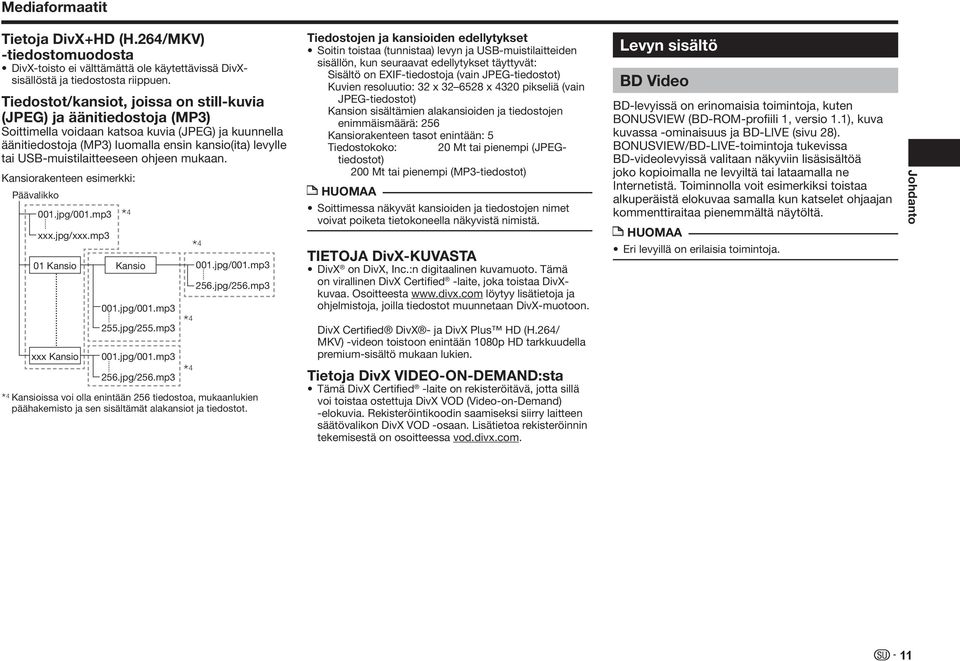

13 Mediaformaatit Tietoja DivX+HD (H.264/MKV) -tiedostomuodosta DivX-toisto ei välttämättä ole käytettävissä DivXsisällöstä ja tiedostosta riippuen. Tiedostot/kansiot, joissa on still-kuvia (JPEG) ja äänitiedostoja (MP3) Soittimella voidaan katsoa kuvia (JPEG) ja kuunnella äänitiedostoja (MP3) luomalla ensin kansio(ita) levylle tai USB-muistilaitteeseen ohjeen mukaan. Kansiorakenteen esimerkki: Päävalikko 001.jpg/001.mp3 xxx.jpg/xxx.mp3 01 Kansio xxx Kansio L Kansio 001.jpg/001.mp3 255.jpg/255.mp3 001.jpg/001.mp3 256.jpg/256.mp3 L L L 001.jpg/001.mp3 256.jpg/256.mp3 LLKansioissa voi olla enintään 256 tiedostoa, mukaanlukien päähakemisto ja sen sisältämät alakansiot ja tiedostot. Tiedostojen ja kansioiden edellytykset Soitin toistaa (tunnistaa) levyn ja USB-muistilaitteiden sisällön, kun seuraavat edellytykset täyttyvät: Sisältö on EXIF-tiedostoja (vain JPEG-tiedostot) Kuvien resoluutio: 32 x x 4320 pikseliä (vain JPEG-tiedostot) Kansion sisältämien alakansioiden ja tiedostojen enimmäismäärä: 256 Kansiorakenteen tasot enintään: 5 Tiedostokoko: 20 Mt tai pienempi (JPEGtiedostot) 200 Mt tai pienempi (MP3-tiedostot) Soittimessa näkyvät kansioiden ja tiedostojen nimet voivat poiketa tietokoneella näkyvistä nimistä. TIETOJA DivX-KUVASTA DivX on DivX, Inc.:n digitaalinen kuvamuoto. Tämä on virallinen DivX Certified -laite, joka toistaa DivXkuvaa. Osoitteesta löytyy lisätietoja ja ohjelmistoja, joilla tiedostot muunnetaan DivX-muotoon. DivX Certified DivX - ja DivX Plus HD (H.264/ MKV) -videon toistoon enintään 1080p HD tarkkuudella premium-sisältö mukaan lukien. Tietoja DivX VIDEO-ON-DEMAND:sta Tämä DivX Certified -laite on rekisteröitävä, jotta sillä voi toistaa ostettuja DivX VOD (Video-on-Demand) -elokuvia. Rekisteröintikoodin saamiseksi siirry laitteen säätövalikon DivX VOD -osaan. Lisätietoa rekisteröinnin tekemisestä on osoitteessa vod.divx.com. Levyn sisältö BD Video BD-levyissä on erinomaisia toimintoja, kuten BONUSVIEW (BD-ROM-profiili 1, versio 1.1), kuva kuvassa -ominaisuus ja BD-LIVE (sivu 28). BONUSVIEW/BD-LIVE-toimintoja tukevissa BD-videolevyissä valitaan näkyviin lisäsisältöä joko kopioimalla ne levyiltä tai lataamalla ne Internetistä. Toiminnolla voit esimerkiksi toistaa alkuperäistä elokuvaa samalla kun katselet ohjaajan kommenttiraitaa pienemmältä näytöltä. Eri levyillä on erilaisia toimintoja. Johdanto 11

14 Mediaformaatit Nimike, kappale ja raita Blu-ray- ja DVD-levyt on jaettu nimikkeisiin ja kappaleisiin. Jos levyllä on useampi kuin yksi elokuva, kukin niistä on oma nimikkeensä. Kukin elokuva eli nimike taas on jaettu kappaleisiin. (Katso esimerkki 1.) CD-äänilevyt on jaettu raitoihin. Yksi raita on äänilevyn musiikkikappale. (Katso esimerkki 2.) Esimerkki 1: Blu-ray-levy tai DVD Esimerkki 2: Ääni-CD Nimike 1 Nimike 2 Kappale 1 Kappale 2 Kappale 3 Kappale 1 Raita 1 Raita 2 Raita 3 Raita 4 BD-/DVD-videolevyjen kansissa olevat symbolit Alan liikkeistä saatavien BD-/DVD-levyjen takakannessa on yleensä tietoja levyn sisällöstä English Chinese English 2. Chinese 1 Ääniraidat ja ääniformaatit BD- ja DVD-levyt voivat sisältää jopa kahdeksan erikielistä raitaa. Luettelon ensimmäisenä on alkuperäinen ääniraita. Tässä kohdassa näkyy myös kunkin ääniraidan formaatti Dolby Digital, DTS, MPEG jne. Dolby Digital Dolby Laboratories Inc.:n kehittämä äänijärjestelmä, joka luo elokuvateatteritunnelman ja erinomaisen äänimaailman, kun soitin on liitetty Dolby Digital -prosessoriin tai -vahvistimeen. DTS DTS on DTS Inc.:n kehittämä digitaalinen äänijärjestelmä, jota käytetään elokuvateattereissa. Stereo-PCM Stereo-PCM on CD-äänilevyissä ja joissakin DVDja Blu-ray-levyissä käytettävä ääniformaatti. CDäänilevyjen ääni tallennetaan 44,1 khz taajuudella ja 16-bittisenä. (DVD-levyjen ääni tallennetaan 48 khz/16-bittisenä - 96 khz/24-bittisenä ja BDvideolevyjen ääni tallennetaan 48 khz/16-bittisenä khz/24-bittisenä.) 2 Tekstityskielet Vaihtoehtoiset tekstityskielet. 3 Kuvasuhde Elokuvissa käytetään erilaisia kuvasuhteita. 4 Kuvauskulma Joillekin BD/DVD-levyille on tallennettu kohtauksia, jotka on kuvattu samanaikaisesti eri kuvauskulmista (sama kohtaus kuvataan edestä, vasemmalta, oikealta jne.). 5 Aluekoodi Merkintä kertoo aluekoodin (alue, jolla levy toimii). Käyttöoppaassa käytetyt symbolit BD VIDEO... Toiminnot, jotka voidaan valita BDvideolevyjä toistettaessa. BD-RE... Toiminnot, jotka voidaan valita BD-RElevyjä toistettaessa. BD-R... Toiminnot, jotka voidaan valita BD-Rlevyjä toistettaessa. DVD VIDEO...Toiminnot, jotka voidaan valita DVDvideolevyjä toistettaessa. DVD-RW... Toiminnot, jotka voidaan valita DVD- RW-videolevyjä toistettaessa. DVD-R... Toiminnot, jotka voidaan valita DVD-Rlevyjä toistettaessa. AUDIO CD... Toiminnot, jotka voidaan valita CDäänilevyjä toistettaessa. CD-R... Toiminnot, jotka voidaan valita CD-Rlevyjä toistettaessa. CD-RW... Toiminnot, jotka voidaan valita CD-RWlevyjä toistettaessa. USB... Toiminnot, jotka voidaan valita USBmuistilaitteita käytettäessä. 16:9 LB DVD Video BD Video 12

15 Tärkeitä tietoja Levyn käsittely Älä naarmuta tai jätä pölylle alttiiksi BD-, DVD- ja CD-levyt eivät kestä pölyä, sormenjälkiä eivätkä naarmuja. Naarmuuntunutta levyä ei ehkä voida toistaa. Käsittele levyjä varovasti ja säilytä niitä suojassa. Levyjen säilytys Paina levy kiinni koteloon, ja säilytä kotelo pystysuorassa. Älä jätä levyä suoraan auringonpaisteeseen, lähelle lämmönlähteitä tai kosteisiin tiloihin. Älä pudota levyjä tai altista niitä värinälle tai iskuille. Älä säilytä levyjä pölyisissä tai kosteissa tiloissa. Varovainen käsittely Jos levyn pinta on likainen, pyyhi se varovasti pehmeällä, veteen kostutetulla liinalla. Pyyhi aina levyn keskeltä suorin liikkein reunoja kohti. Älä käytä CD-levyjen puhdistussuihkeita, bentseeniä, tinneriä, staattisen sähkön estoon tarkoitettuja nesteitä tai muita liuotteita. Älä kosketa levyn pintaa. Älä kiinnitä levyyn paperia tai tarroja. Jos levyn soittopuoli on likainen tai naarmuinen, soitin voi päättää levyn olevan yhteensopimaton ja avata levykelkan tai se saattaa toistaa levyä väärin. Pyyhi soittopuolen lika varovasti pois pehmeällä liinalla. Lukupään puhdistus Älä koskaan puhdista lukupäätä kaupoissa myytävillä puhdistuslevyillä. Puhdistuslevyt voivat rikkoa lukupään. Puhdistuta lukupää valtuutetussa SHARP-huollossa. Kondensoitumisvaroitukset Lukupäähän tai levyyn saattaa muodostua kondensaatiovettä näissä olosuhteissa: Heti, kun samassa tilassa on kytketty päälle lämmitys. Erittäin höyryisessä tai kosteassa tilassa. Jos soitin siirretään nopeasti kylmästä lämpimään tilaan. Jos kondensaatiovettä muodostuu: Soitin ei pysty lukemaan levyä, jolloin se ei toimi oikein. Kondensaatioveden poistaminen: Poista levy ja sammuta soittimesta virta, kunnes kondensaatiovesi on haihtunut. Kondensaatiovettä sisältävä soitin voi vaurioitua, jos sitä käytetään. Lisenssi ja tekijänoikeudet Audiovisuaalinen materiaali voi olla osittain tai kokonaan tekijänoikeuksin suojattua, eikä sitä saa polttaa ilman tekijänoikeuksien omistajan lupaa. Lisätietoja on Suomen lainsäädännössä. Tämä tuote sisältää kopiosuojaustekniikkaa, joka on suojattu Yhdysvaltain patenteilla ja muilla Rovi Corporationin omistusoikeuksilla. Laitteen purkaminen ja tekniikan tutkiminen on kiellettyä. Valmistettu Dolby Laboratories -yhtiön lisenssillä. Dolby ja kaksois-d-symboli ovat Dolby Laboratories -yhtiön tavaramerkkejä. Valmistettu lisenssillä seuraavilla Yhdysvaltain patenttinumeroilla: 5,451,942; 5,956,674; 5,974,380; 5,978,762; 6,226,616; 6,487,535; 7,392,195; 7,272,567; 7,333,929; 7,212,872 ja muilla Yhdysvalloissa ja maailmanlaajuisesti voimassa- ja vireillä olevilla patenteilla. DTS ja Symbol ovat rekisteröityjä tavaramerkkejä. DTS-HD, DTS-HD Master Audio Essential ja DTS-logot ovat DTS Inc.:n tavaramerkkejä. Tuote sisältää ohjelmiston. DTS Inc. Kaikki oikeudet pidätetään. on tavaramerkki. BD-LIVE-logo on Blu-ray Disc Associationin tavaramerkki. on DVD Format/Logo Licensing Corporationin tavaramerkki. HDMI, HDMI-logo ja High-Definition Multimedia Interface ovat HDMI Licensing LLC:n tavaramerkkejä tai rekisteröityjä tavaramerkkejä Yhdysvalloissa ja muissa maissa. x.v.colour ja x.v.colour-logo ovat Sony Corporationin tavaramerkkejä. Java ja kaikki Javaan perustuvat tavaramerkit ovat Sun Microsystems Inc.:n tavaramerkkejä tai rekisteröityjä tavaramerkkejä Yhdysvalloissa ja/tai muissa maissa. BONUSVIEW-logo on Blu-ray Disc Associationin tavaramerkki. AVCHD ja AVCHD ovat Panasonic Corporationin ja Sony Corporationin tavaramerkkejä. Blu-ray 3D ja Blu-ray 3D -logo ovat Blu-ray Disc Associationin tavaramerkkejä. YouTube on Google Inc.:n tavaramerkki DivX, DivX Certified, DivX Plus TM HD ja muut vastaavat logot ovat DivX Inc.:n tavaramerkkejä ja niiden käyttöön tarvitaan lisenssi. LC_ LCFONT+ ja LC-logo ovat SHARP Corporation -yrityksen rekisteröityjä tavaramerkkejä. Tässä tuotteessa on kiinteä LC Font -teknologia, jonka SHARP Corporation on kehittänyt helposti luettavien kirjainten esittämiseksi selkeänä LCD-näytöllä. Muita ei-lcd-fontteja käytetään kuitenkin joissakin kuvanäyttöruuduissa. Johdanto 13

16 Laitteen pääosat Soitin (etuosa) Soitin (takaosa) B (virtakytkin) (s. 21) 2 B (virran/valmiustilan) merkkivalo (s. 21) 3 d PLAY (s. 25) 4 H STOP (s. 25) 5 S REV (s. 35) 6 V FWD (s. 35) 7 OPEN/CLOSE (s. 25) 8 USB2-liitäntä (s. 27, 32) 9 Kaukosäätimen tunnistin (s. 20) 0 Etupaneelin näyttö (s. 21) Kulunut aika näytetään toiston aikana. Kun suoritetaan siirtyminen, kappaleen (tai raidan) numero näytetään. Q BD/DVD/CD-tilan merkkivalo (s. 21) W Luukun läppä E Levykelkka (s. 25) 1 AC IN -liitäntä (s. 20) 2 ETHERNET-liitäntä (s. 18) 3 W-LAN*/USB1-liitäntä (s. 19, 27) 4 HDMI OUT -liitäntä (s. 16) 5 DIGITAL AUDIO OUT OPTICAL -liitäntä (s. 17) * Oheinen langaton LAN-sovitin voidaan liittää tähän soittimeen. Sammuta laitteen virta ennen USB-muistilaitteen asetusta tai poistamista. Valitse ehdottomasti Pika-Aloitus -asetukseksi Ei (katso sivu 43) ennen laitteen liittämistä tai irrottamista. Jos liität tai irrotat laitteen soittimen kera tai Pika-Aloitus valittuna, tiedot saattavat vaurioitua. 14

17 Laitteen pääosat Kaukosäädin B (virtakytkin) (s. 21) 22 m OPEN/CLOSE (s. 25) 33 AUDIO (s. 37), SUBTITLE (s. 37) 44 Numeropainikkeet (s. 39) 55 REPEAT (s. 36) 66 T SKIP/k (s. 29, 35) 77 U SKIP/l (s. 29, 35) 88 F PAUSE (s. 31, 32, 33, 35) 99 d PLAY (s. 25) 00TOP MENU/TITLE LIST (s. 26, 29) QQNuolipainikkeet (a/b/c/d), ENTER (s. 22, 40) WWEXIT (s. 31, 34, 40) EEA (punainen), B (vihreä), C (keltainen), D (sininen) (s. 29, 30, 33, 49) R R (Lukko) (Katso alla.) TT3D (s. 23) YYDISPLAY (s. 26, 36) UUTV CONTROL -painikkeet (s. 22) IIFUNCTION (s. 37, 38) OOV FWD (s. 35) PS P REV (s. 35) AAH STOP (s. 25) SPOP-UP S MENU (s. 27) Dn D RETURN (s. 31, 33, 34, 36) FPinP F (s. 28) GHOME G (s. 22, 31-34, 40) Näppäinlukko Kun näppäinlukko on päällä, painikkeita ei voida painaa vahingossa. AQUOS LINK -yhteensopivissa televisioissa toiminto ottaa käyttöön myös soittimen näppäinlukon. Pidä (näppäinlukko) painettuna yli 2 sekuntia. Näppäinlukko otetaan käyttöön ja pois käytöstä samalla tavalla. Jos yrität käyttää soitinta näppäinlukkotoiminto asetettuna, Hold vilkkuu etuosan näyttöpaneelissa ja osoittaa, että näppäinlukkotoiminto on asetettuna. Johdanto 15

18 Liitännät Television/projektorin liittäminen HDMI-kaapeli takaa erinomaisen digitaalisen kuva- ja äänenlaadun. (Tähän soittimeen voidaan liittää vain televisioita/projektoreita, joissa on HDMI-liitäntä.) Jos käytät AQUOS LINK -toimintoa, käytä ehdottomasti HDMI-kaapelia. 1 Sammuta ehdottomasti virta tästä soittimesta ja televisiosta/projektorista ennen liitäntöjen tekemistä. 2 Aseta HDMI-kaapeli (saatavana alan liikkeistä) tiukasti soittimen HDMI OUT -liitäntään (1) ja television/projektorin HDMI IN -liitäntään (2). HDMI-Videolähtö -asetus on tässä soittimessa oletuksena Autom. (Katso sivu 42). (Normaaliasetuksena on Autom..) Jos et saavuta vakaata kuvaa HDMI-Videolähtö -asetuksella Autom., valitse lähdön resoluutio, joka vastaa liitettynä olevaa laitetta. Jos haluat katsella 3D-kuvia, tarvitaan liitäntä 3D-yhteensopivaan televisioon. Tietoja liitännästä televisioon/projektoriin on television/projektorin käyttöoppaassa. E E Kun yhteys on muodostettu Kytke äänilaitteet halutessasi. (Sivu 17) Tee audiovideoasetukset tarvittaessa. (sivut 42 43) Katso AQUOS LINK -toiminto. (sivut 23 ja 43) Aseta levy soittimeen, tee tarvittavat valinnat ja aloita toisto. (sivut 25-34, 55) HDMI-kaapeli (saatavana alan liikkeistä) Projektori TV 16

19 Vahvistimen/AV-vastaanottimen liitäntä Tämä soitin voidaan liittää vahvistimeen/av-vastaanottimeen digitaalisesta ympäristötilaäänestä nauttimiseksi. Tällä soittimella ääniliitäntä voidaan tehdä yhdellä seuraavista menetelmistä riippuen liitettävän vahvistimen/avvastaanottimen ominaisuuksista. HDMI-liitäntä Digitaaliääniliitäntä Sammuta soitin ja muut laitteet ennen liitäntöjen tekemistä. Lisätietoja äänimuotojen lähdöistä on sivulla 54. HDMI-liitäntä HDMI-lähtöä käytettäessä valittavana on 7,1-kanavainen digitaalilähtö. Ääniformaateissa DTS-HD High Resolution Audio ja DTS-HD Master Ääni lähtee HDMI-liitännästä bittivirtana. Kytke laitteeseen dekooderilla varustettu vahvistin ja nauti hienosta äänenlaadusta. Kun 3D TV -liitäntä tehdään vahvistimen/av-vastaanottimen kautta, liitäntä 3D-yhteensopivaan vahvistimeen/av-vastaanottimeen on välttämätöntä. Ellei vahvistin/av-vastaanotin ole 3D-yhteensopiva, liitä HDMI-kaapeli suoraan televisioon samalla kun yhdistät soittimen ja vahvistimen/av-vastaanottimen optista digitaalikaapelia käyttämällä. Digitaaliääniliitäntä Voit liittää vahvistimen/av-vastaanottimen optista digitaalista äänikaapelia käyttämällä (saatavana alan liikkeistä). Liitännät HDMI-kaapeli* Optinen digitaalikaapeli* TV HDMI-kaapeli* Vahvistin/ AV-vastaanotin * Saatavana alan liikkeistä Vahvistin/AVvastaanotin * Saatavana alan liikkeistä OPTICAL DIGITAL AUDIO OUT -liitännän kanssa voidaan käyttää 5,1-kanavaista digitaalilähtöä. (7,1-kanavainen digitaalilähtö ei ole käytettävissä.) E E Kun yhteys on muodostettu Tee audiovideoasetukset tarvittaessa. (sivut 42 43) Aseta levy soittimeen, tee tarvittavat valinnat ja aloita toisto. (sivut 25-34, 55) 17

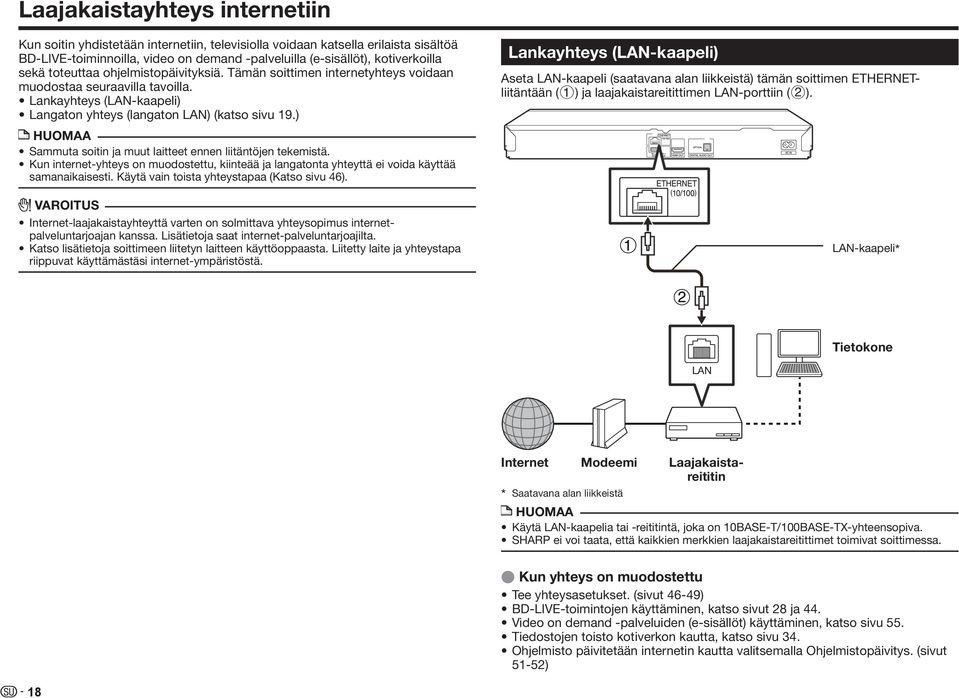

20 Laajakaistayhteys internetiin Kun soitin yhdistetään internetiin, televisiolla voidaan katsella erilaista sisältöä BD-LIVE-toiminnoilla, video on demand -palveluilla (e-sisällöt), kotiverkoilla sekä toteuttaa ohjelmistopäivityksiä. Tämän soittimen internetyhteys voidaan muodostaa seuraavilla tavoilla. Lankayhteys (LAN-kaapeli) Langaton yhteys (langaton LAN) (katso sivu 19.) Sammuta soitin ja muut laitteet ennen liitäntöjen tekemistä. Kun internet-yhteys on muodostettu, kiinteää ja langatonta yhteyttä ei voida käyttää samanaikaisesti. Käytä vain toista yhteystapaa (Katso sivu 46). VAROITUS Internet-laajakaistayhteyttä varten on solmittava yhteysopimus internetpalveluntarjoajan kanssa. Lisätietoja saat internet-palveluntarjoajilta. Katso lisätietoja soittimeen liitetyn laitteen käyttöoppaasta. Liitetty laite ja yhteystapa riippuvat käyttämästäsi internet-ympäristöstä. Lankayhteys (LAN-kaapeli) Aseta LAN-kaapeli (saatavana alan liikkeistä) tämän soittimen ETHERNETliitäntään (1) ja laajakaistareitittimen LAN-porttiin (2). LAN-kaapeli* Tietokone LAN Internet Modeemi Laajakaistareititin * Saatavana alan liikkeistä Käytä LAN-kaapelia tai -reititintä, joka on 10BASE-T/100BASE-TX-yhteensopiva. SHARP ei voi taata, että kaikkien merkkien laajakaistareitittimet toimivat soittimessa. E E Kun yhteys on muodostettu Tee yhteysasetukset. (sivut 46-49) BD-LIVE-toimintojen käyttäminen, katso sivut 28 ja 44. Video on demand -palveluiden (e-sisällöt) käyttäminen, katso sivu 55. Tiedostojen toisto kotiverkon kautta, katso sivu 34. Ohjelmisto päivitetään internetin kautta valitsemalla Ohjelmistopäivitys. (sivut 51-52) 18

21 Laajakaistayhteys internetiin Langaton yhteys (langaton LAN) Aseta langaton LAN-sovitin (sisältyy toimitukseen) soittimen takana olevaan W-LAN/USB1-liitäntään. Kun liität tai irrotat langattoman LAN-sovittimen, varmista, että laitteesta on sammutettu virta ja että Pika-Aloitus -asetuksena on Ei (katso sivu 43). Käytä vain langatonta reititintä/tukiasemaa, joka tukee IEEE b/g/n -standardia. ( n takaa vakaan langattoman verkon, joten sitä kannattaa kokeilla.) Häiriöt ovat tyypillisiä langattomalle LAN-verkolle joissakin käyttöolosuhteissa (tukiaseman teho, etäisyys, esteet, muiden radiolaitteiden aiheuttamat häiriöt jne.). Aseta langaton reititin/tukiasema Infrastructure-tilaan. Ad-hoc-tilaa ei tueta. SHARP ei voi taata, että muut langattomat LAN-sovittimet oheista sovitinta lukuun ottamatta toimivat soittimessa. SHARP ei voi taata, että kaikkien merkkien langattomat reitittimet toimivat soittimessa. Langaton LAN-sovitin (sisältyy toimitukseen) E E Kun yhteys on muodostettu Tee yhteysasetukset. (sivut 46-49) BD-LIVE-toimintojen käyttäminen, katso sivut 28 ja 44. Video on demand -palveluiden (e-sisällöt) käyttäminen, katso sivu 55. Tiedostojen toisto kotiverkon kautta, katso sivu 34. Ohjelmisto päivitetään internetin kautta valitsemalla Ohjelmistopäivitys. (sivut 51-52) Liitännät Tietokone Langatonta reititintä Modeemi Internet Kun langaton yhteys on muodostettu, langattomassa LAN-sovittimessa näytettävä MAC-osoite täytyy syöttää langatonta reititintä varten. Suosittelemme MACosoitteen kirjoittamista muistiin tähän käyttöoppaaseen. (Katso sivu 48.) 19

22 Toisto Ennen toiston aloittamista Paristojen asetus kaukosäätimeen 1 Paina paristokotelossa olevaa liuskaa alaspäin ja vedä kantta nuolen suuntaan. 2 Aseta koteloon kaksi AA-paristoa (kokoa R-06, UM/SUM-3). Aseta paristojen navat kotelossa olevien merkintöjen m ja n mukaan. Älä altista kaukosäädintä iskuille, vedelle tai liialliselle kosteudelle. Kaukosäädin ei välttämättä toimi, jos soittimessa oleva kaukosäätimen tunnistin on suorassa auringonvalossa tai muussa voimakkaassa valaistuksessa. Vääränlainen paristojen käyttö voi aiheuttaa paristojen vuotamisen tai särkymisen. Lue paristojen varoitukset ja käytä paristoja asianmukaisesti. Älä käytä yhdessä uusia ja vanhoja paristoja tai erimerkkisiä paristoja. Poista paristot, jos et käytä kaukosäädintä pitkään aikaan. Kaukosäätimen toiminta-alue Kaukosäätimen tunnistin Virtajohdon liitäntä Kytke laitteen mukana tullut virtajohto soittimen takana olevaan AC IN -liitäntään (1). Kytke virtajohdon pistoke pistorasiaan (2). Aseta soitin lähelle pistorasiaa, ja pidä virtajohto näkyvillä. ÄLÄ KOSKETA KAAPELEIDEN SUOJAAMATTOMIIN OSIIN, KUN VIRTAJOHTO ON KYTKETTY PISTORASIAAN. NÄIN VÄHENNETÄÄN SÄHKÖISKUN RISKIÄ. B (virran/valmiustilan) merkkivalo vilkkuu, kun soitin valmistelee käynnistymistä. Soitinta ei voi käynnistää ennen kuin virran/valmiustilan merkkivalo B lakkaa vilkkumasta. Jos soitin on pitkään käyttämättä, irrota virtajohto pistorasiasta. 3 Aseta paristokotelon pienempi liuska aukkoon 1 ja paina kantta alas, kunnes se loksahtaa paikalleen 2. 15º 30º 30º 15º *Noin 7m VAROITUS Älä käytä tai säilytä paristoja suorassa auringonvalossa tai erittäin kuumassa paikassa, kuten autossa tai lämmityslaitteen läheisyydessä. Paristot saattavat vuotaa, ylikuumentua, räjähtää tai syttyä palamaan. Myös paristojen käyttöikä ja teho saattavat heiketä. Kaukosäädin 20

23 Ennen toiston aloittamista Virran kytkeminen Virran kytkeminen Kytke soitin päälle painamalla kaukosäätimessä tai soittimessa B. Soittimen merkkivalot B (Virran/valmiustilan) merkkivalo Palaa vihreänä Laitteessa on virta Palaa punaisena Valmiustilassa Kun soittimeen kytketään virta ensimmäisen kerran tai kun se kytketään järjestelmäasetusten palautuksen jälkeen (katso sivu 45), näytölle avautuu kielen valinta. Tee kieliasetus (katso kohta 3 sivulla 22). BD/DVD/CD-tilan merkkivalo Palaa sinisenä Toisto käynnissä Vilkkuu sinisenä Lataa levyä tai päivittää Tietoja kotinäytöstä Valmiustila Kun soitin käynnistetään, kotinäyttö aukeaa. 1 B (virta) -painike 2 B (Virran/valmiustilan) merkkivalo 3 Etupaneelin näyttö 4 BD/DVD/CD-tilan merkkivalo Kytke soitin valmiustilaan painamalla kaukosäätimessä tai soittimessa B. Jos B painetaan uudelleen heti valmiustilaan siirryttyä, soitin ei välttämättä kytkeydy päälle. Jos näin käy, odota 10 sekuntia ja kytke virta uudelleen päälle Kotinäyttö Video Mus. Kuva e-sisältö Asetukset BD-Video Kotiverkko Toisto Valitse Anna Palaa Lopeta Kun B (virran/valmiustilan) merkkivalo vilkkuu (voi kestää jonkin aikaa), soitinta ei voi käynnistää. 1 Päävalikko 2 Levy levyasemassa -kuvake 3 USB-muistilaite liitettynä -kuvake 4 LAN-yhteyden kuvake 5 Painikkeiden selitykset 21

24 Ennen toiston aloittamista Kieliasetus 3 Valitse näytön kieli painamalla a/b, paina sitten ENTER. English Nederlands Česky Deutsch Svenska Magyar Français Dansk Slovensky Italiano Norsk Slovenščina LCD-taustavalon ja merkkivalojen sammuttaminen Jos soittimen etuosan näytön merkkivalojen kirkkaus häiritsee elokuvan katselun aikana, voit sammuttaa kaikki muut paitsi virran/valmiustilan merkkivalon B. Español Português Suomi Polski Ruudun kielen valinta 1 Valitse Asetukset painamalla a/b, paina sitten d tai ENTER. 2 Valitse Ruudun kieli painamalla a/b, paina sitten d tai ENTER. Video Mus. Kuva e-sisältö Asetukset Audiovideoasetukset Älykkäät asetukset Toistoasetus Ruudun kieli Tietoliikenneyhteyden Asennus Versio USB-Muistihallinta Ohjelmistopäivitys Järjestelmä DVD-levyjen kielet, esimerkiksi tekstityksen kieli, valitaan sivun 26 ohjeiden mukaan. SHARP-television käyttö kaukosäätimellä Universal-kaukosäätimellä voidaan mahdollisesti käyttää SHARP-television perustoimintoja. Television toimintojen ohjaus Television virtakytkin: B TV-AV-valitsin: b Television äänenvoimakkuus: i e/f Television kanavien selaus: P r/s 1 Valitse Asetukset painamalla a/b, paina sitten d tai ENTER. 2 Valitse Älykkäät asetukset painamalla a/b, paina sitten d tai ENTER. 3 Valitse kansio Etunäyttö/LED painamalla a/b, paina sitten d tai ENTER. 4 Valitse Päällä tai Pois painamalla a/b ja paina ENTER. 5 Poistu painamalla HOME tai EXIT. 22

25 Ennen toiston aloittamista AQUOS LINK -toiminnon käyttäminen Blu-ray-soittimen ohjaaminen AQUOS LINK -toiminnolla Mikä on AQUOS LINK? HDMI CEC -ohjausta (Consumer Electronics Control) ja AQUOS LINK -toimintoa käyttämällä voit ohjata soitinta interaktiivisesti SHARP AQUOS -television avulla. Mitä AQUOS LINK -toiminnolla voidaan tehdä? Kun soitin on kytketty AQUOS LINK -toimintoa tukevaan LCD-televisioon HDMI-kaapelilla, käytössä ovat seuraavat toiminnot. (Ohjeet HDMI-liitännän kautta kytkemiseen ovat sivulla 16.) E Automaattinen tuloliittimen valinta Kun soittimessa valitaan toisto, LCD-television tuloliitännäksi vaihtuu automaattisesti soittimeen kytketty LCD TV -tuloliitäntä. Kuva näkyy television näytöllä, vaikka televisio-ohjelma ei olisikaan päällä. E Automaattinen sammutus Jos LCD-televisio sammutetaan, kun soitin on pysäytettynä, myös soittimen virta sammuu automaattisesti. (Virta ei sammu, jos soitin toistaa levyä tai muuta sisältöä.) E Automaattinen virran kytkentä Kun soittimen tuloliitäntään kytketty LCD-televisio kytketään päälle, myös soittimen virta kytkeytyy päälle automaattisesti. E AQUOS PURE MODE Kun soitin kytketään AQUOS LCD -televisioon, joka tukee AQUOS LINK -toimintoa ja AQUOS LINK -asetukseksi valitaan Kyllä (sivu 43), kuvalaatu vaihtuu AQUOS-televisiota vastaavaksi ja kuva näkyy soittimen HDMI OUT -liitännän kautta. AQUOS LINK on käytettävissä, kun AQUOS-LINK -asetukseksi valitaan Kyllä (katso sivu 43). Lisätietoja asetuksista on television käyttöoppaassa. 3D:n käyttäminen 3D-katseluasetusten määritys. 3D-elokuvien (3D-BD-video) katseluun tarvitaan soittimen lisäksi 3D-toimintoa tukeva televisio ja 3D-lasit. Siirry 3D-tilaan painamalla 3D. Autom.(3D) - ja 2D -tilat vaihtuvat aina, kun painiketta painetaan. Valittu tila näkyy televisioruudussa. Autom.: Videosignaalit lähetetään 3D-muodossa, kun katsellaan 3D-sisältöä (3D-BD-video) tai 2D-muodossa, kun katsellaan kaksiulotteista sisältöä. 2D: Videosignaalit näytetään aina 2D-muodossa, vaikka soittimessa olisikin 3D-sisältöä (3D-BD-video). Asetus (Autom.(3D)/2D) voidaan valita myös valikkonäytöltä (Katso sivu 45). 3D-tila voidaan vaihtaa vain, kun toisto on pysäytetty. Joissakin soittimeen kytketyissä televisiomalleissa sisältö voi muuttua toiston aikana 2D-muotoon esim. resoluution vaihduttua. Varmista, että televisio tukee 3D-käyttöä. 3D-sisältö ei ehkä näy HDMI-Videolähtö -asetuksen mukaisesti. Pikakelauksen (eteen- tai taaksepäin) aikana sisältö näkyy 2D:nä. VAROITUS 3D-elokuvat voivat rasittaa silmiä, jos niitä katsellaan pitkään tai makuuasennosta. 3D voi vahingoittaa pienten lasten ja vauvojen näköä. Älä anna liian pienten lasten katsella 3D-kuvaa. Toisto 23
