1 SV / SH PUHALLINPATTERI ASENNUS-, KÄYTTÖ- JA HUOLTO-OHJE FANIO100307FIA

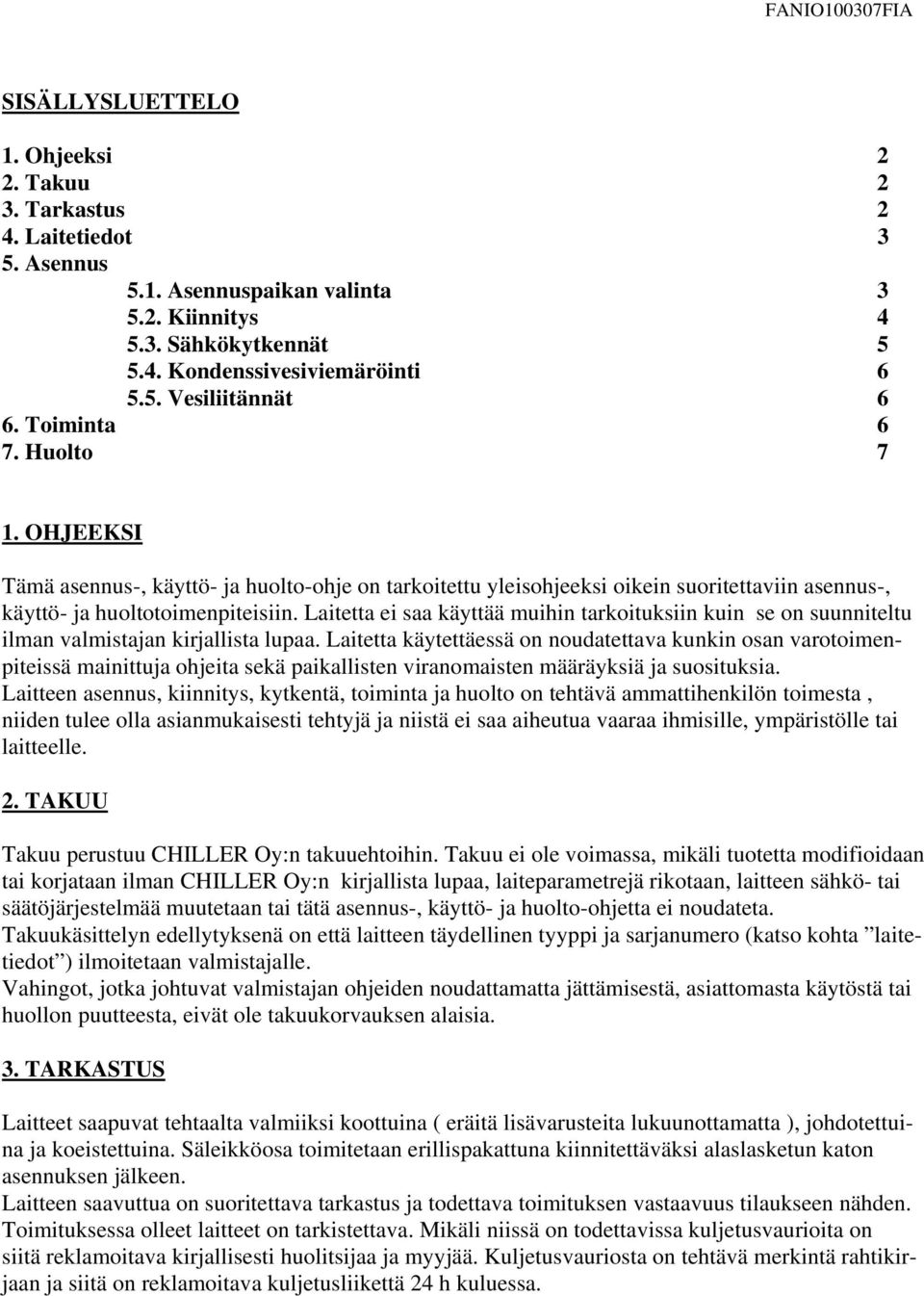

2 SISÄLLYSLUETTELO 1. Ohjeeksi 2 2. Takuu 2 3. Tarkastus 2 4. Laitetiedot 3 5. Asennus 5.1. Asennuspaikan valinta Kiinnitys Sähkökytkennät Kondenssivesiviemäröinti Vesiliitännät 6 6. Toiminta 6 7. Huolto 7 1. OHJEEKSI Tämä asennus-, käyttö- ja huolto-ohje on tarkoitettu yleisohjeeksi oikein suoritettaviin asennus-, käyttö- ja huoltotoimenpiteisiin. Laitetta ei saa käyttää muihin tarkoituksiin kuin se on suunniteltu ilman valmistajan kirjallista lupaa. Laitetta käytettäessä on noudatettava kunkin osan varotoimenpiteissä mainittuja ohjeita sekä paikallisten viranomaisten määräyksiä ja suosituksia. Laitteen asennus, kiinnitys, kytkentä, toiminta ja huolto on tehtävä ammattihenkilön toimesta, niiden tulee olla asianmukaisesti tehtyjä ja niistä ei saa aiheutua vaaraa ihmisille, ympäristölle tai laitteelle. 2. TAKUU Takuu perustuu CHILLER Oy:n takuuehtoihin. Takuu ei ole voimassa, mikäli tuotetta modifioidaan tai korjataan ilman CHILLER Oy:n kirjallista lupaa, laiteparametrejä rikotaan, laitteen sähkö- tai säätöjärjestelmää muutetaan tai tätä asennus-, käyttö- ja huolto-ohjetta ei noudateta. Takuukäsittelyn edellytyksenä on että laitteen täydellinen tyyppi ja sarjanumero (katso kohta laitetiedot ) ilmoitetaan valmistajalle. Vahingot, jotka johtuvat valmistajan ohjeiden noudattamatta jättämisestä, asiattomasta käytöstä tai huollon puutteesta, eivät ole takuukorvauksen alaisia. 3. TARKASTUS Laitteet saapuvat tehtaalta valmiiksi koottuina ( eräitä lisävarusteita lukuunottamatta ), johdotettuina ja koeistettuina. Säleikköosa toimitetaan erillispakattuna kiinnitettäväksi alaslasketun katon asennuksen jälkeen. Laitteen saavuttua on suoritettava tarkastus ja todettava toimituksen vastaavuus tilaukseen nähden. Toimituksessa olleet laitteet on tarkistettava. Mikäli niissä on todettavissa kuljetusvaurioita on siitä reklamoitava kirjallisesti huolitsijaa ja myyjää. Kuljetusvauriosta on tehtävä merkintä rahtikirjaan ja siitä on reklamoitava kuljetusliikettä 24 h kuluessa.

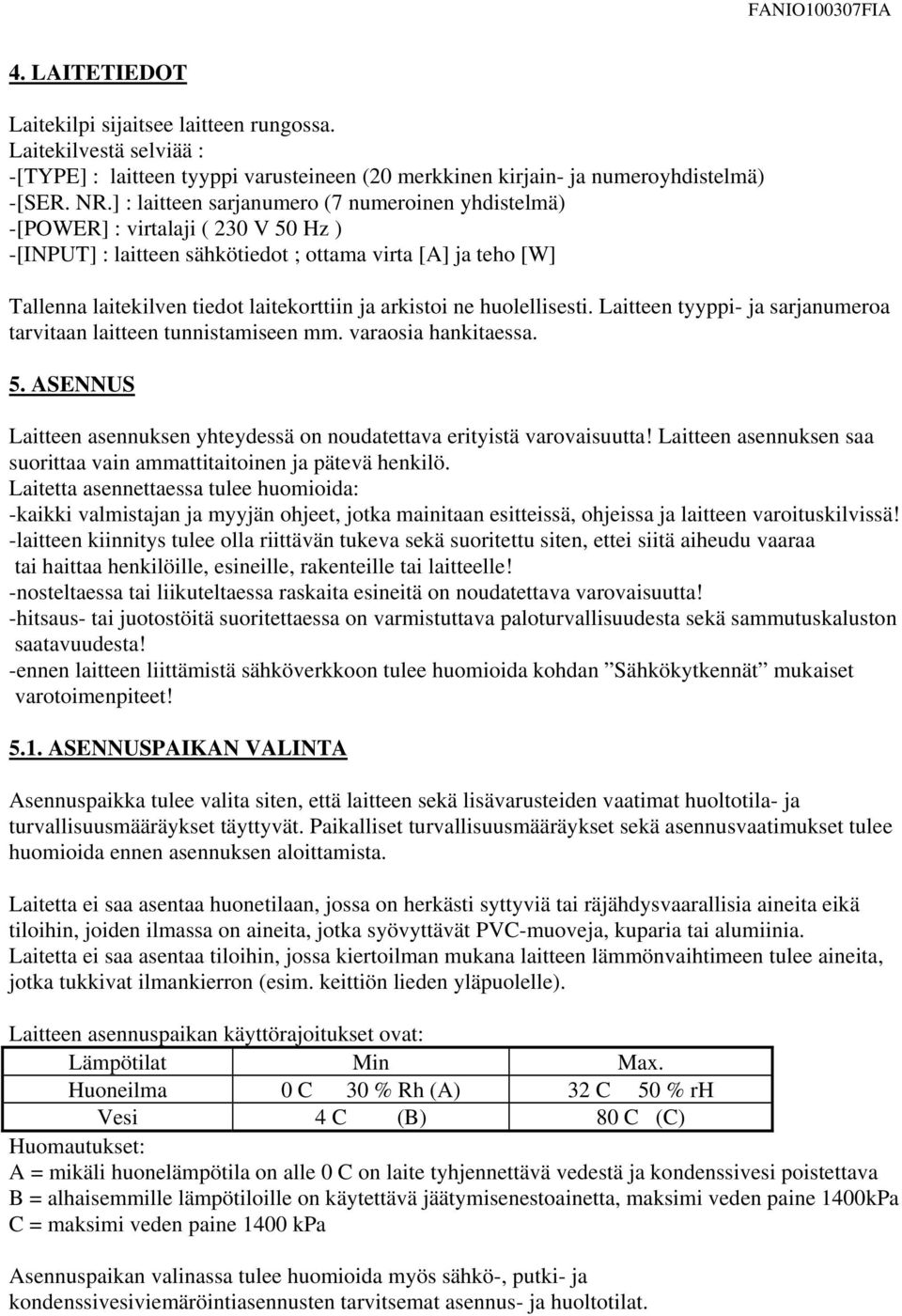

3 4. LAITETIEDOT Laitekilpi sijaitsee laitteen rungossa. Laitekilvestä selviää : -[TYPE] : laitteen tyyppi varusteineen (20 merkkinen kirjain- ja numeroyhdistelmä) -[SER. NR.] : laitteen sarjanumero (7 numeroinen yhdistelmä) -[POWER] : virtalaji ( 230 V 50 Hz ) -[INPUT] : laitteen sähkötiedot ; ottama virta [A] ja teho [W] Tallenna laitekilven tiedot laitekorttiin ja arkistoi ne huolellisesti. Laitteen tyyppi- ja sarjanumeroa tarvitaan laitteen tunnistamiseen mm. varaosia hankitaessa. 5. ASENNUS Laitteen asennuksen yhteydessä on noudatettava erityistä varovaisuutta! Laitteen asennuksen saa suorittaa vain ammattitaitoinen ja pätevä henkilö. Laitetta asennettaessa tulee huomioida: -kaikki valmistajan ja myyjän ohjeet, jotka mainitaan esitteissä, ohjeissa ja laitteen varoituskilvissä! -laitteen kiinnitys tulee olla riittävän tukeva sekä suoritettu siten, ettei siitä aiheudu vaaraa tai haittaa henkilöille, esineille, rakenteille tai laitteelle! -nosteltaessa tai liikuteltaessa raskaita esineitä on noudatettava varovaisuutta! -hitsaus- tai juotostöitä suoritettaessa on varmistuttava paloturvallisuudesta sekä sammutuskaluston saatavuudesta! -ennen laitteen liittämistä sähköverkkoon tulee huomioida kohdan Sähkökytkennät mukaiset varotoimenpiteet! 5.1. ASENNUSPAIKAN VALINTA Asennuspaikka tulee valita siten, että laitteen sekä lisävarusteiden vaatimat huoltotila- ja turvallisuusmääräykset täyttyvät. Paikalliset turvallisuusmääräykset sekä asennusvaatimukset tulee huomioida ennen asennuksen aloittamista. Laitetta ei saa asentaa huonetilaan, jossa on herkästi syttyviä tai räjähdysvaarallisia aineita eikä tiloihin, joiden ilmassa on aineita, jotka syövyttävät PVC-muoveja, kuparia tai alumiinia. Laitetta ei saa asentaa tiloihin, jossa kiertoilman mukana laitteen lämmönvaihtimeen tulee aineita, jotka tukkivat ilmankierron (esim. keittiön lieden yläpuolelle). Laitteen asennuspaikan käyttörajoitukset ovat: Lämpötilat Min Max. Huoneilma 0 C 30 % Rh (A) 32 C 50 % rh Vesi 4 C (B) 80 C (C) Huomautukset: A = mikäli huonelämpötila on alle 0 C on laite tyhjennettävä vedestä ja kondenssivesi poistettava B = alhaisemmille lämpötiloille on käytettävä jäätymisenestoainetta, maksimi veden paine 1400kPa C = maksimi veden paine 1400 kpa Asennuspaikan valinassa tulee huomioida myös sähkö-, putki- ja kondenssivesiviemäröintiasennusten tarvitsemat asennus- ja huoltotilat.

4 Laite tulee asentaa huonetilaan siten, että laitteen ilmankierto on esteetön. Laitteen ilman puhalluksen tulee olla esteetön KIINNITYS Laite kiinnitetään kattoon tai seinään neljästä (6) kiinnityspisteestä. Kiinnityspisteet (6 kpl) sijaitsevat laitteen takaosassa poikkeustapauksena tietyt tehdasasenteiset lisälaitteet toimitetaan asennettavaksi asennuskohteessa laitteen rungossa oleviin esivalmisteltuihin reikiin asennusohjeitten mukaisesti. Kannakkeissa on 10 mm leveä hahlo kannakkeiden asennukseen. Laite tulee kiinnittää kattoon tai seinään riittävän tukevasti asennuspaikkaan sopivilla kannakkeilla. Käytettäessä kannatukseen kierretankoa on kierretangon ja kannakkeen liitoskohta varmistettava lukitusmutterein sekä käytettävä aluslevyjä.

5 5.3. SÄHKÖKYTKENNÄT Laite toimitetaan tehtaalla valmiiksi johdotettuna (laitteen sisäiset johdotukset) ja kytkettynä siten, että asennuskohteessa laitteeseen liitetään syöttö ja mahdolliset ohjausjohdotukset. Laitteen varustelusta riippuen (tilauskohtainen) saattaa laitteeseen olla tehtaalla asennettuna vesipiirin säätölaitteita, jotka ovat valmiiksi johdotettuja tai kytkentä toimituseräkohtainen. Tarkempia tietoja laitteen tapauskohtaisista sähkö- ja ohjauskytkennöistä sekä niiden vaatimista johdotuksista saa laitteen myyjältä. Toimituskohtainen kytkentä on esitetty kunkin laitteen sähkökaaviossa, joka sijaitsee laitteen sähkökytkentäkotelon kannessa. SV / SH tyypillinen sähkökytkentäkaavio: Laitteen sähkökytkennän saa tehdä vain alan pätevyyden ja ammattitaidon omaava henkilö! Kytkettäessä laitetta virtapiiriin tulee varmistaa että kytkentä tehdään lakien ja asetusten mukaisesti huomioiden tapauskohtaiset erityisvaatimukset! Syöttö tulee suojata etusulakkeella. Mikäli useita laitteita kytketään rinnan samaan syöttöön tulee varmistaa sulakkeen koko ja riittävyys laitekohtaiseen suojaukseen. Sähkösyöttöä johdotettaessa ja liitettäessä laitetta eri ohjausautomatiikkaan tulee huomioida, että laite tarvitsee aina suoran sähkösyötön (kondenssivesipumppu) eikä laitteelle tulevaa sähkösyöttöä saa katkaista automatiikan ohjaamana. Sähkösyötön vaatimus: -jännite: 230 V +/- 10 % vaiheisuus: 1 Ph -taajuus: 50 Hz Kytkettäessä laitetta virtapiiriin tulee varmistaa että laitteen kytkennät, johdotukset ja maadoitukset on tehty oikein! Kytkettäessä laitetta virtapiiriin tulee varmistaa että sähkö- ja ohjausjohdotukset sekä laitteen vaatimat maadoitusjohdotukset on oikein tehty! Tehtäessä huolto-, muutos- ja korjaustöitä tulee varmistaa että laite on jännitteetön!

6 5.4. KONDENSSIVESIVIEMÄRÖINTI Kondenssivesiputkiston mitoituksessa tulee huomioida riittävä poikkipinta-ala sekä varmistaa, että viemärillä on riittävä kaato. Mikäli kondenssivesiputki kulkee tiloissa, jossa saattaa esiintyä veden tiivistymistä put-ken pinnalle tulee kondenssivesiputki eristää. Kondenssivesiputki tulee kannakoida siten, ettei putki ole notkollaan millään kohtaa. SV / SH puhallinpatteri voidaan varustaa kondenssivesipumpulla, jonka nostokorkeus on 500 mm. Pumpun painepuolella on kondenssiveden poistoputki (muoviputki, ulkohalkaisija 11,6 mm ja sisähalkaisija 8 mm), joka yhdistetään kiinteään kondenssivesiputkistoon VESILIITÄNNÄT SV / SH puhallinkonvektori on tarkoitettu liitettäväksi jäähdytys- tai lämmitysvesikiertoon, jossa kiertävä vesi ei aiheuta rikkoontumisvaaraa lämmönvaihtimelle ( Cu-putki). Vesipiirissä kiertävän veden rajoitusarvot ovat: -maksimi käyttöpaine 1400 kpa -minimi sisääntuleva vesi + 4 C ( alle 4 C käytettävä jäätymisenestoainetta) -maksimi sisääntuleva vesi + 80 C Vesipiirin laitetyyppikohtaiset painehäviöt ovat saatavissa valmistajalta. Tilauksen mukaisesti laite toimitetaan varustettuna joko automatiikalla tai ilman. Varustelusta riippuen tarkemmat tiedot vesiliitännöistä ilmoitetaan toimituskohtaisesti. Vesiyhteet ja veden virtaussuunnat ovat viereisen kuvan mukaiset. Yhdekoot taulukossa ovat koneen vakio yhteiden kokoja (laitteet ilman automatiikkaa ja / tai sulku- ja kertasäätöventtiiliä). 6.TOIMINTA Laitteen puhallinmoottori on kolminopeuksinen (MIN-MED-MAX). Puhallinnopeuden valintaa varten on laite liitettävä erilliseen kierrosnopeuden valintakytkimeen. Huonelämpötilan säätö tapahtuu puhaltimen kierrosnopeuden valinnalla ja/tai vesipiirin säätöventtiilillä (lisävaruste), joka säätää lämmönvaihtimen lävitse virtaavan veden määrää huoneen lämpötilan mukaan. Säätöventtiiliä ja puhaltimen kierrosnopeutta ohjataan erillisellä etäissäätimellä. Laite toimii itsenäisesti valitun säätötavan mukaisesti. Kondenssivesipumpun ohjaus laitteen sisäisesti (kondenssivesipumppu voi toimia vaikka laite on pysäytetty etäissäätimestä).

7 7. HUOLTO HUOM! Huollettaessa laitetta tulee varmistaa että laite on kytketty irti virtapiiristä ja että laite on jännitteetön! Säleikön puhdistus Säleikkö voidaan puhdistaa puhtaalla kostealla pyyhkeellä. Puhdistettaessa ei tule käyttää pesuaineita ja liuottimia, jotka voivat vahingoittaa säleikköä. Suodattimen vaihto Suodattimet sijaitsevat laitteen takaosassa(sh) tai alaosassa (SV). Soudatin on lukittu jousilla kiinnikkeiden taakse. Suodattimien puhdistustarve riippuu sijoituspaikasta ja laitteen käytöstä. Suodattimien säännöllinen puhdistaminen sekä niiden kunnon tarkkailu on tehtävä säännöllisesti likaantumisen mukaisesti ja vähintään 1 kerran vuodessa ennen jäähdytyskauden alkua. Suodatin on materiaaliltaan PVC-muovia ja se on pestävissä. Puhdistettaessa suodatinta on se ensin imuroitava pölystä puhtaaksi ja sen jälkeen huuhdeltava haalealla vesijohtovedellä. Ennen asentamista takaisin tulee suodatin kuivata huolellisesti. Mikäli suodatin on vaurioitunut tai sitä ei saa asianmukaisesti puhdistettua tulee suodatin uusia. Suodatin irroitetaan nostamalla suodatinta ylöspäin jousia vasten. Jonka jälkeen se voidaan kääntää kiinnikkeiden takaa pois ja laskea alas.

8 KWC IOM. 1198F 10/10 Vianetsintä Häiriö Mahdollinen aiheuttaja Toimenpiteet Puhallin ei pyöri Häiriö sähkönsyötössä Tarkista sulake ja liitokset Laitteen johdotus Puhaltimen kondensaattori Puhaltimen moottori Tarkista johdotukset Vaihda kondensaattori Vaihda moottori Laite äänekäs Vieraita esineitä puhaltimessa Poista esineet Puhallin äänekäs Vaihda puhallin Kondenssivesipumppu äänekäs Vaihda kondenssivesipumppu Säätöventtiili äänekäs Kiristä toimilaite / vaihda Laite tärisee Vesiliitokset Tarkista vesiliitosten kannatus Puhallin Tarkista ja vaihda tarvittaessa Laitteen kannatus Tarkista ja korjaa Alaslaskettu katto liian lähellä Tarkista välys ja korjaa Jäähdytysteho riittämätön Likainen suodatin Puhdista/uusi Jäähdyttävä vesi ei kierrä laitteessa Tarkista vedenkierto ja veden lämpötilat Vika säätölaitteissa Tarkista ja korjaa/uusi Kondenssiveden pinta illan korkealla Katso kohta kondenssiveden poisto Kondenssivesivuoto Kondenssivesipumppu ei pyöri Tarkista kondenssivesipumppu ja korjaa Tukos kondenssivesiviemärissä Tarkista viemäröinti Vuoto vesiliitännöissä Tarkista ja korjaa Viallinen eristys vesiputkistossa Tarkista ja korjaa Ilmankierto Ilmanohjaimet väärin asennettu Katso kohdat 5.1 ja 6 Väärä puhaltimen kierrosnopeus Tarkista johdotukset ja virran syöttö Likainen suodatin Puhdista / uusi Kondenssivesipumppu käy jatkuvasti Viallinen anturi / johdotus Tarkista johdotus/vaihda anturi Louhostie TUUSULA Puh. (09) Fax. (09) CHILLER Oy pidättää itselleen oikeuden muutoksiin ilman ennakkoilmoitusta. Dokumentin tilausnumero: FAN IO
