1 alfer combitech -levytarvikkeet Rihlalevyt

2 Yleiskatsaus ja sisällys Sivu combitech -rihlalevy Alumiinirihlalevyjen käyttäminen 4 combitech -rihlalevyprofiilit 6 combitech -rihlalevytarvikkeet 8 Rihlalevyn käyttömahdollisuudet Autotarvikkeet 10 Leirintä- ja karavaanarimatkailu 10 Hevosten hoito 12 Maatalous 12 Koti, autotalli ja piha 16 Hyllyt ja säilytystilat 20 Hyödylliset tarvikkeet rihlalevyille ja muille levyille Tiivisteiden reunusprofiilit 22 Tiivistysprofiilit 23 Särmäsuojaprofiilit 25 Ohjeet 26 2

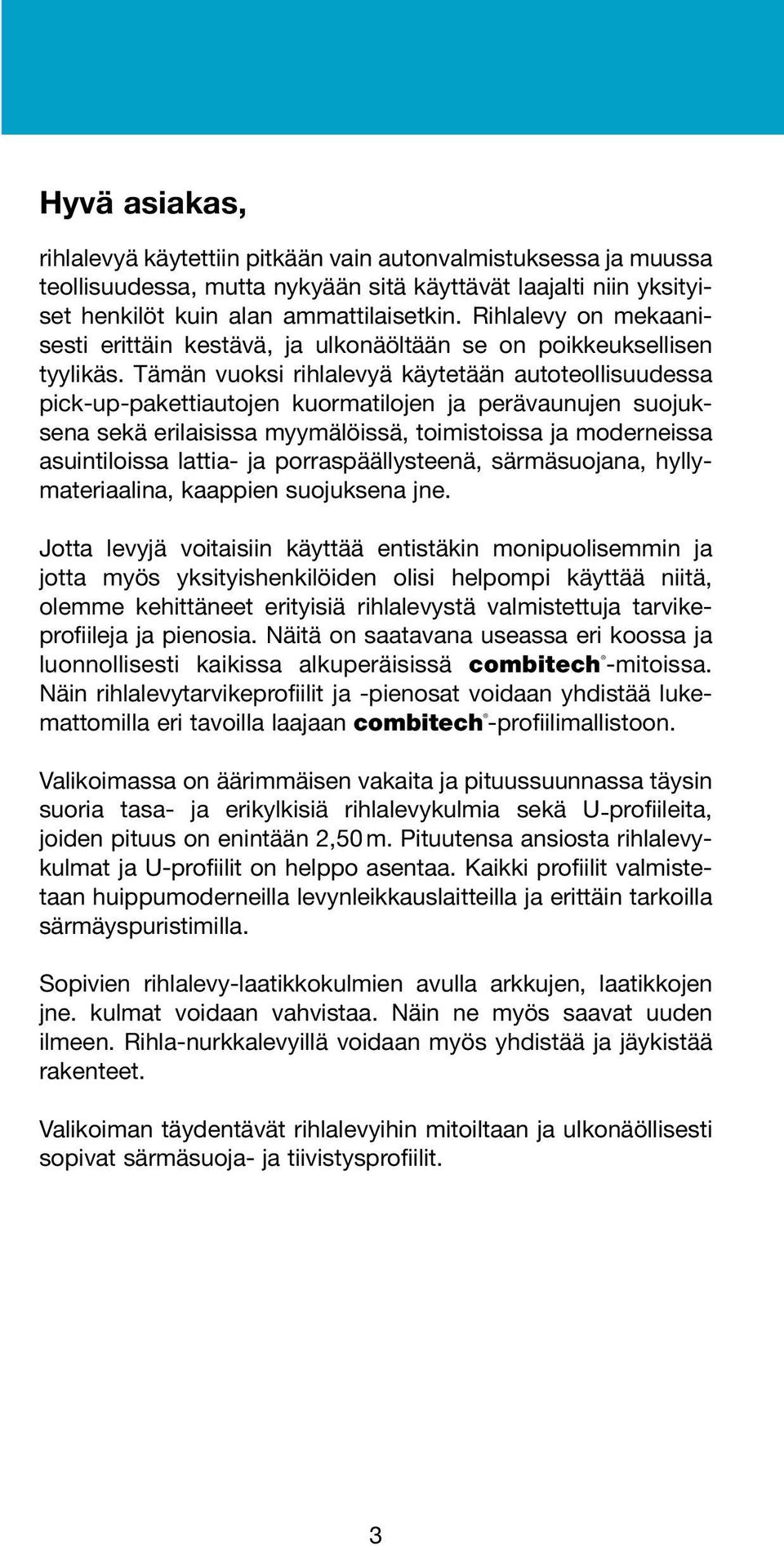

3 Hyvä asiakas, rihlalevyä käytettiin pitkään vain autonvalmistuksessa ja muussa teollisuudessa, mutta nykyään sitä käyttävät laajalti niin yksityiset henkilöt kuin alan ammattilaisetkin. Rihlalevy on mekaanisesti erittäin kestävä, ja ulkonäöltään se on poikkeuksellisen tyylikäs. Tämän vuoksi rihlalevyä käytetään autoteollisuudessa pick-up-pakettiautojen kuormatilojen ja perävaunujen suojuksena sekä erilaisissa myymälöissä, toimistoissa ja moderneissa asuintiloissa lattia- ja porraspäällysteenä, särmäsuojana, hyllymateriaalina, kaappien suojuksena jne. Jotta levyjä voitaisiin käyttää entistäkin monipuolisemmin ja jotta myös yksityishenkilöiden olisi helpompi käyttää niitä, olemme kehittäneet erityisiä rihlalevystä valmistettuja tarvikeprofiileja ja pienosia. Näitä on saatavana useassa eri koossa ja luonnollisesti kaikissa alkuperäisissä combitech -mitoissa. Näin rihlalevytarvikeprofiilit ja -pienosat voidaan yhdistää lukemattomilla eri tavoilla laajaan combitech -profiilimallistoon. Valikoimassa on äärimmäisen vakaita ja pituussuunnassa täysin suoria tasa- ja erikylkisiä rihlalevykulmia sekä U-profiileita, joiden pituus on enintään 2,50 m. Pituutensa ansiosta rihlalevykulmat ja U-profiilit on helppo asentaa. Kaikki profiilit valmistetaan huippumoderneilla levynleikkauslaitteilla ja erittäin tarkoilla särmäyspuristimilla. Sopivien rihlalevy-laatikkokulmien avulla arkkujen, laatikkojen jne. kulmat voidaan vahvistaa. Näin ne myös saavat uuden ilmeen. Rihla-nurkkalevyillä voidaan myös yhdistää ja jäykistää rakenteet. Valikoiman täydentävät rihlalevyihin mitoiltaan ja ulkonäöllisesti sopivat särmäsuoja- ja tiivistysprofiilit. 3

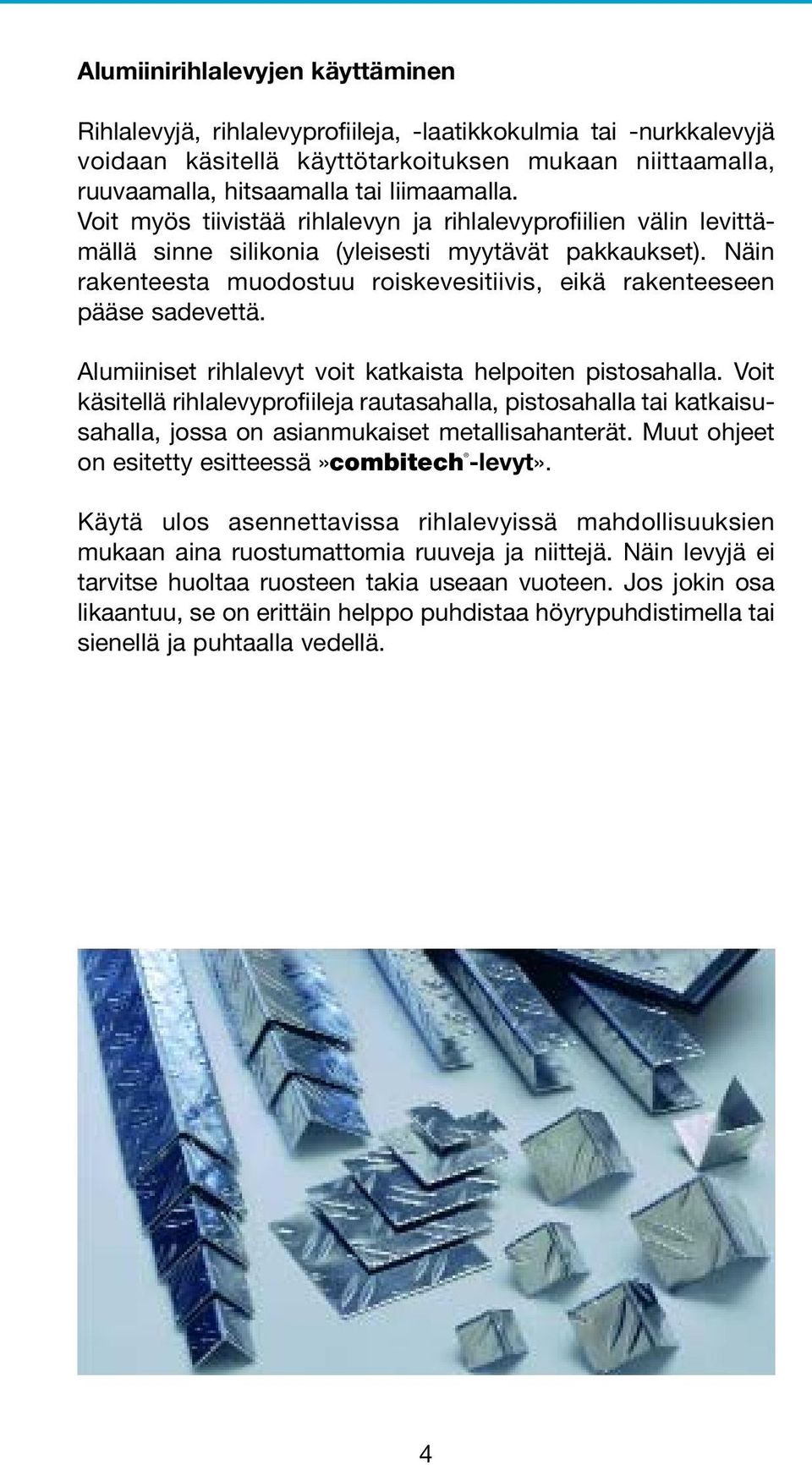

4 Alumiinirihlalevyjen käyttäminen Rihlalevyjä, rihlalevyprofiileja, -laatikkokulmia tai -nurkkalevyjä voidaan käsitellä käyttötarkoituksen mukaan niittaamalla, ruuvaamalla, hitsaamalla tai liimaamalla. Voit myös tiivistää rihlalevyn ja rihlalevyprofiilien välin levittämällä sinne silikonia (yleisesti myytävät pakkaukset). Näin rakenteesta muodostuu roiskevesitiivis, eikä rakenteeseen pääse sadevettä. Alumiiniset rihlalevyt voit katkaista helpoiten pistosahalla. Voit käsitellä rihlalevyprofiileja rautasahalla, pistosahalla tai katkaisusahalla, jossa on asianmukaiset metallisahanterät. Muut ohjeet on esitetty esitteessä»combitech -levyt». Käytä ulos asennettavissa rihlalevyissä mahdollisuuksien mukaan aina ruostumattomia ruuveja ja niittejä. Näin levyjä ei tarvitse huoltaa ruosteen takia useaan vuoteen. Jos jokin osa likaantuu, se on erittäin helppo puhdistaa höyrypuhdistimella tai sienellä ja puhtaalla vedellä. 4

5 5

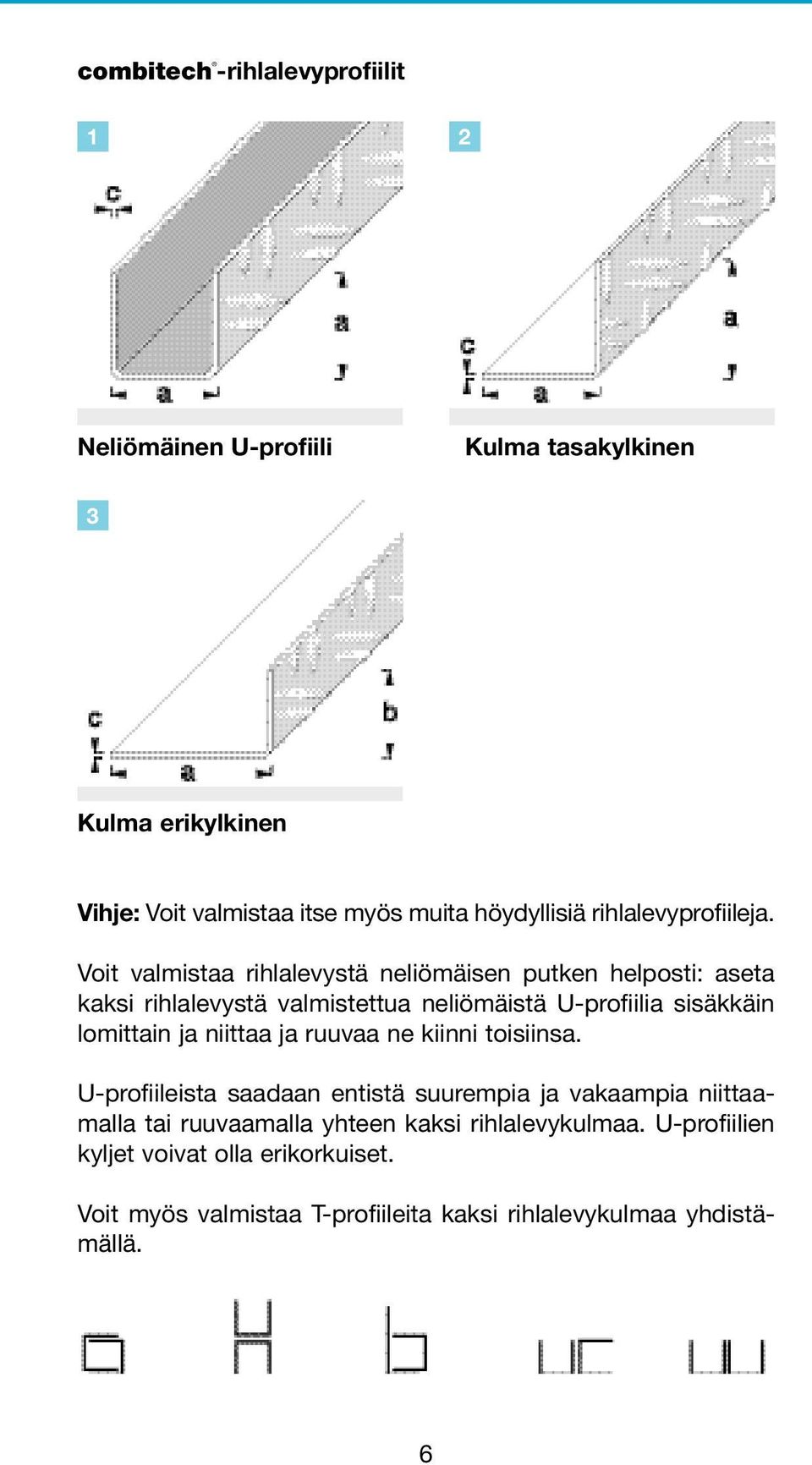

6 combitech -rihlalevyprofiilit 1 2 Neliömäinen U-profiili Kulma tasakylkinen 3 Kulma erikylkinen Vihje: Voit valmistaa itse myös muita höydyllisiä rihlalevyprofiileja. Voit valmistaa rihlalevystä neliömäisen putken helposti: aseta kaksi rihlalevystä valmistettua neliömäistä U-profiilia sisäkkäin lomittain ja niittaa ja ruuvaa ne kiinni toisiinsa. U-profiileista saadaan entistä suurempia ja vakaampia niittaamalla tai ruuvaamalla yhteen kaksi rihlalevykulmaa. U-profiilien kyljet voivat olla erikorkuiset. Voit myös valmistaa T-profiileita kaksi rihlalevykulmaa yhdistämällä. 6

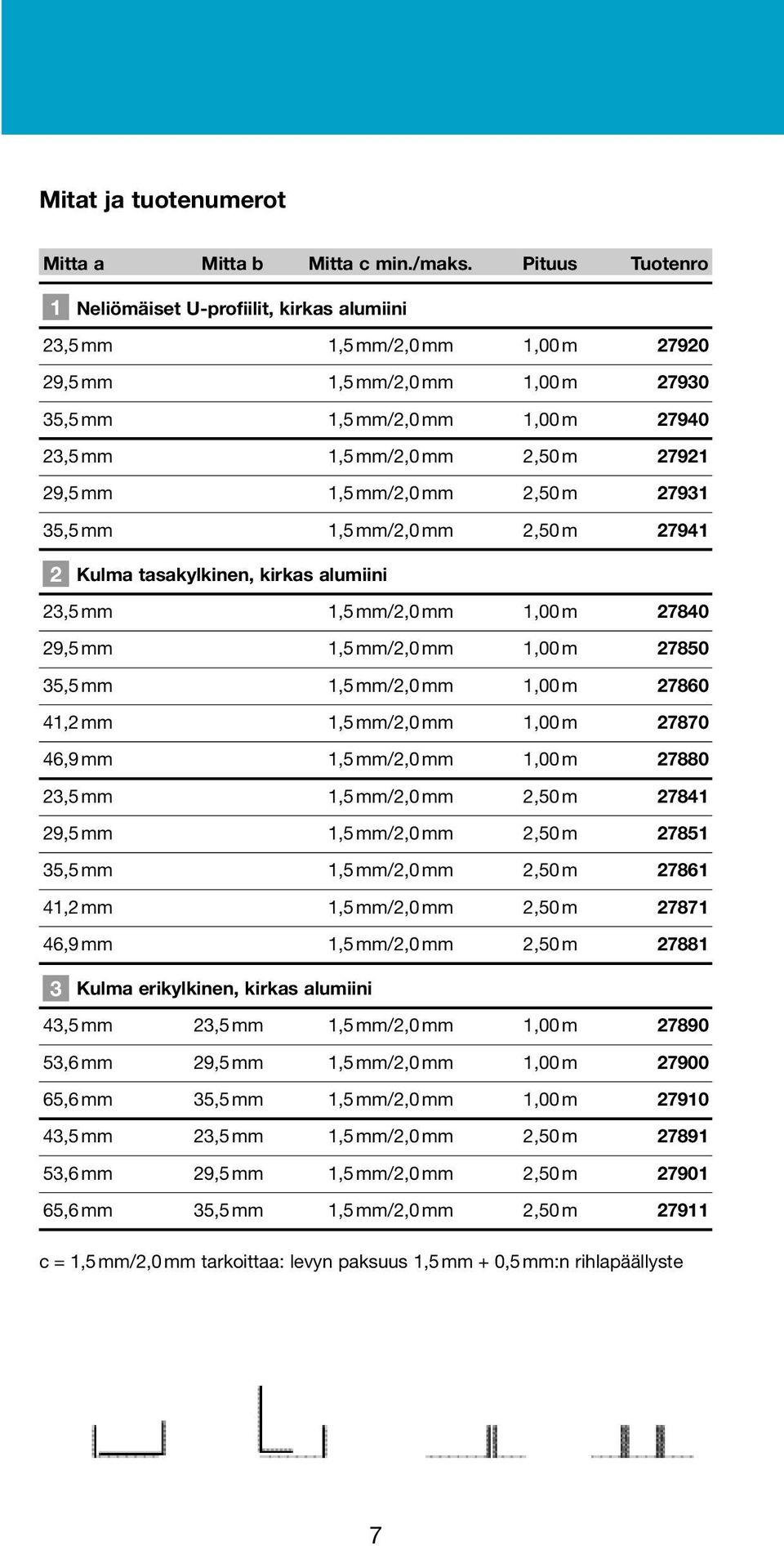

7 Mitat ja tuotenumerot Mitta a Mitta b Mitta c min./maks. Pituus Tuotenro 1 Neliömäiset U-profiilit, kirkas alumiini 23,5 mm 1,5 mm/2,0 mm 1,00 m ,5 mm 1,5 mm/2,0 mm 1,00 m ,5 mm 1,5 mm/2,0 mm 1,00 m ,5 mm 1,5 mm/2,0 mm 2,50 m ,5 mm 1,5 mm/2,0 mm 2,50 m ,5 mm 1,5 mm/2,0 mm 2,50 m Kulma tasakylkinen, kirkas alumiini 23,5 mm 1,5 mm/2,0 mm 1,00 m ,5 mm 1,5 mm/2,0 mm 1,00 m ,5 mm 1,5 mm/2,0 mm 1,00 m ,2 mm 1,5 mm/2,0 mm 1,00 m ,9 mm 1,5 mm/2,0 mm 1,00 m ,5 mm 1,5 mm/2,0 mm 2,50 m ,5 mm 1,5 mm/2,0 mm 2,50 m ,5 mm 1,5 mm/2,0 mm 2,50 m ,2 mm 1,5 mm/2,0 mm 2,50 m ,9 mm 1,5 mm/2,0 mm 2,50 m Kulma erikylkinen, kirkas alumiini 43,5 mm 23,5 mm 1,5 mm/2,0 mm 1,00 m ,6 mm 29,5 mm 1,5 mm/2,0 mm 1,00 m ,6 mm 35,5 mm 1,5 mm/2,0 mm 1,00 m ,5 mm 23,5 mm 1,5 mm/2,0 mm 2,50 m ,6 mm 29,5 mm 1,5 mm/2,0 mm 2,50 m ,6 mm 35,5 mm 1,5 mm/2,0 mm 2,50 m c = 1,5 mm/2,0 mm tarkoittaa: levyn paksuus 1,5 mm + 0,5 mm:n rihlapäällyste 7

8 combitech -rihlalevytarvikkeet Laatikkokulma Kirkas alumiini Tuotenro ja mitat: katso taulukko 1 4 kpl valmispakkauksessa Rihlalevy-laatikkokulmat sopivat täydellisesti rihlalevykulmaprofileihin, ja voit valmistaa niiden avulla todella helposti kauniita ja kestäviä levykulmarakenteita. Laatikkokulmilla voit myös vahvistaa ja somistaa puulaatikoita. Mitat ja tuotenumerot Mitta a Vahvuus min./maks. Tuotenro 1 Laatikkokulma, kirkas alumiini, 4 kpl 23,5 mm 1,5 mm/2,0 mm ,5 mm 1,5 mm/2,0 mm ,5 mm 1,5 mm/2,0 mm ,2 mm 1,5 mm/2,0 mm ,9 mm 1,5 mm/2,0 mm Vahvuus = 1,5 mm/2,0 mm tarkoittaa: levyn paksuus 1,5 mm + 0,5 mm:n rihlapäällyste 8

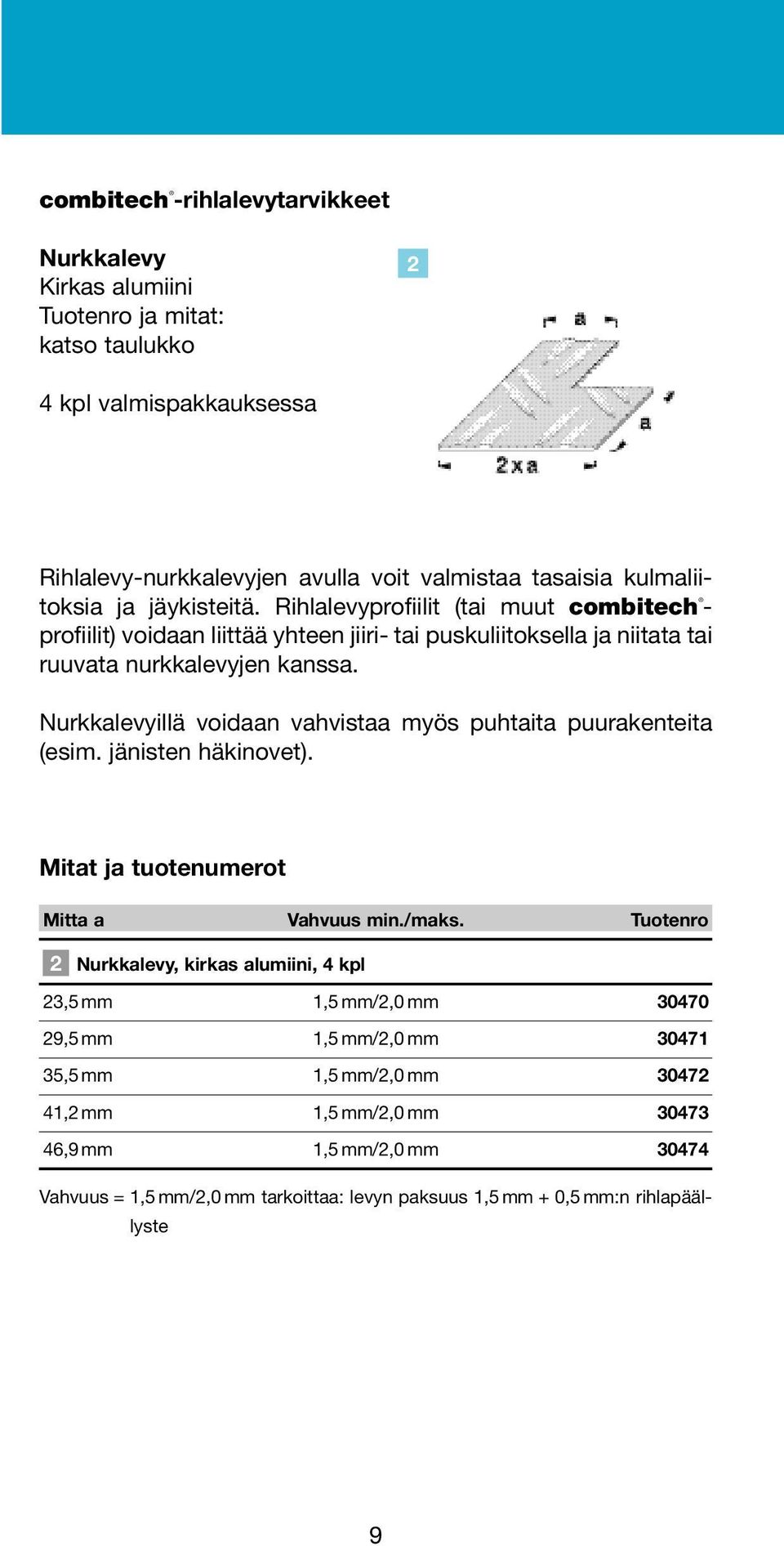

9 combitech -rihlalevytarvikkeet Nurkkalevy Kirkas alumiini Tuotenro ja mitat: katso taulukko 2 4 kpl valmispakkauksessa Rihlalevy-nurkkalevyjen avulla voit valmistaa tasaisia kulmaliitoksia ja jäykisteitä. Rihlalevyprofiilit (tai muut combitech - profiilit) voidaan liittää yhteen jiiri- tai puskuliitoksella ja niitata tai ruuvata nurkkalevyjen kanssa. Nurkkalevyillä voidaan vahvistaa myös puhtaita puurakenteita (esim. jänisten häkinovet). Mitat ja tuotenumerot Mitta a Vahvuus min./maks. Tuotenro 2 Nurkkalevy, kirkas alumiini, 4 kpl 23,5 mm 1,5 mm/2,0 mm ,5 mm 1,5 mm/2,0 mm ,5 mm 1,5 mm/2,0 mm ,2 mm 1,5 mm/2,0 mm ,9 mm 1,5 mm/2,0 mm Vahvuus = 1,5 mm/2,0 mm tarkoittaa: levyn paksuus 1,5 mm + 0,5 mm:n rihlapäällyste 9

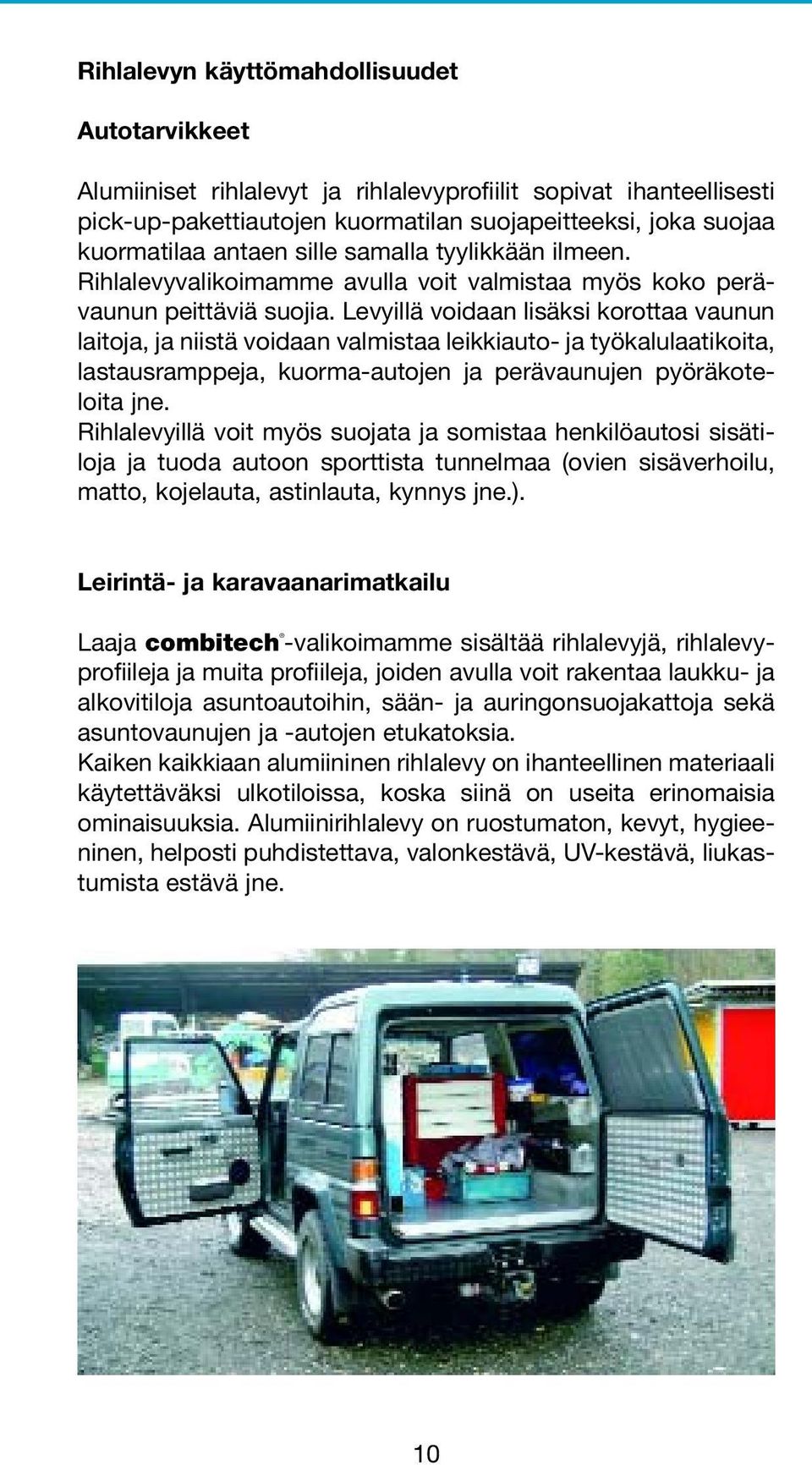

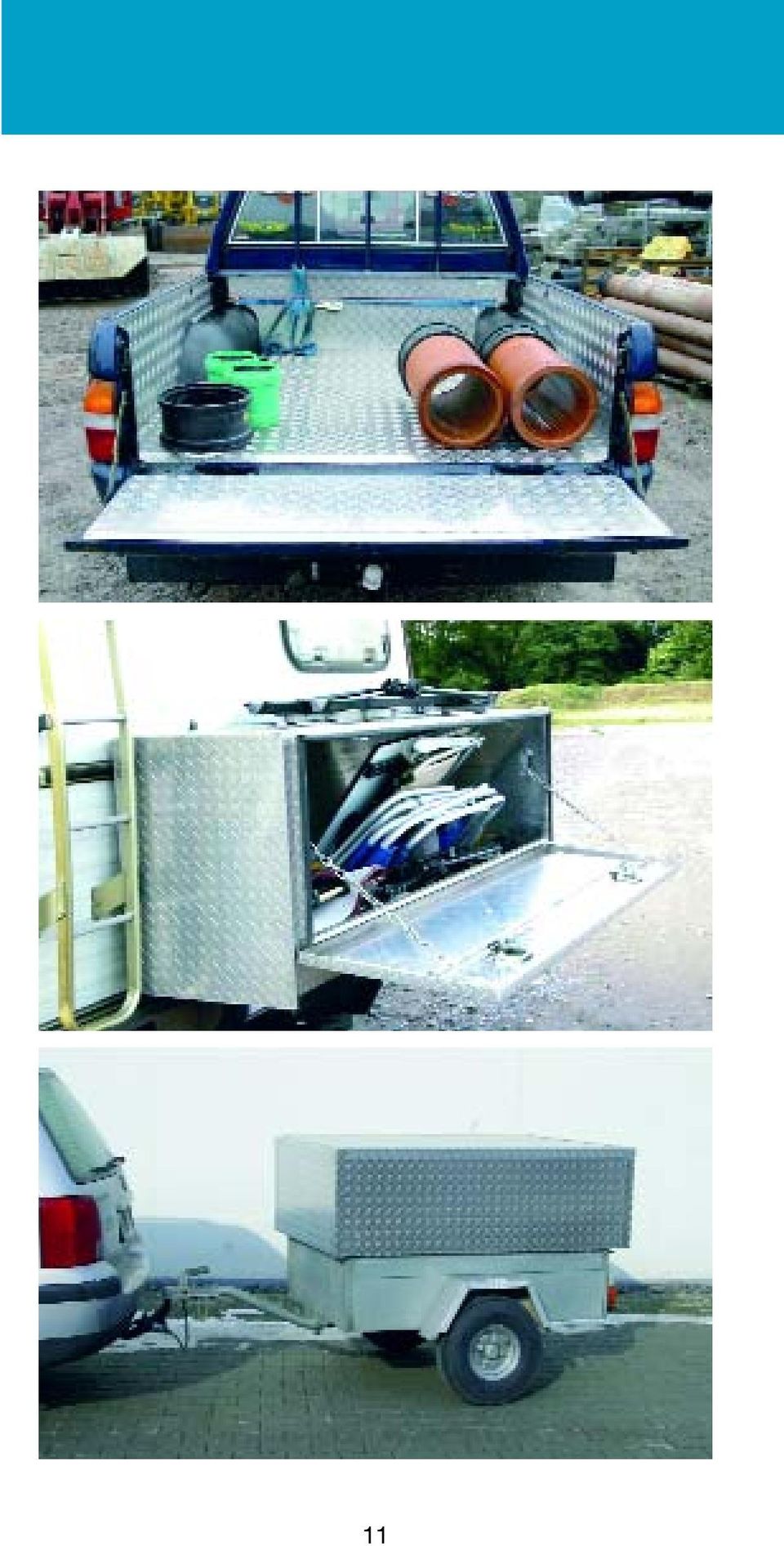

10 Rihlalevyn käyttömahdollisuudet Autotarvikkeet Alumiiniset rihlalevyt ja rihlalevyprofiilit sopivat ihanteellisesti pick-up-pakettiautojen kuormatilan suojapeitteeksi, joka suojaa kuormatilaa antaen sille samalla tyylikkään ilmeen. Rihlalevyvalikoimamme avulla voit valmistaa myös koko perävaunun peittäviä suojia. Levyillä voidaan lisäksi korottaa vaunun laitoja, ja niistä voidaan valmistaa leikkiauto- ja työkalulaatikoita, lastausramppeja, kuorma-autojen ja perävaunujen pyöräkoteloita jne. Rihlalevyillä voit myös suojata ja somistaa henkilöautosi sisätiloja ja tuoda autoon sporttista tunnelmaa (ovien sisäverhoilu, matto, kojelauta, astinlauta, kynnys jne.). Leirintä- ja karavaanarimatkailu Laaja combitech -valikoimamme sisältää rihlalevyjä, rihlalevyprofiileja ja muita profiileja, joiden avulla voit rakentaa laukku- ja alkovitiloja asuntoautoihin, sään- ja auringonsuojakattoja sekä asuntovaunujen ja -autojen etukatoksia. Kaiken kaikkiaan alumiininen rihlalevy on ihanteellinen materiaali käytettäväksi ulkotiloissa, koska siinä on useita erinomaisia ominaisuuksia. Alumiinirihlalevy on ruostumaton, kevyt, hygieeninen, helposti puhdistettava, valonkestävä, UV-kestävä, liukastumista estävä jne. 10

11 11

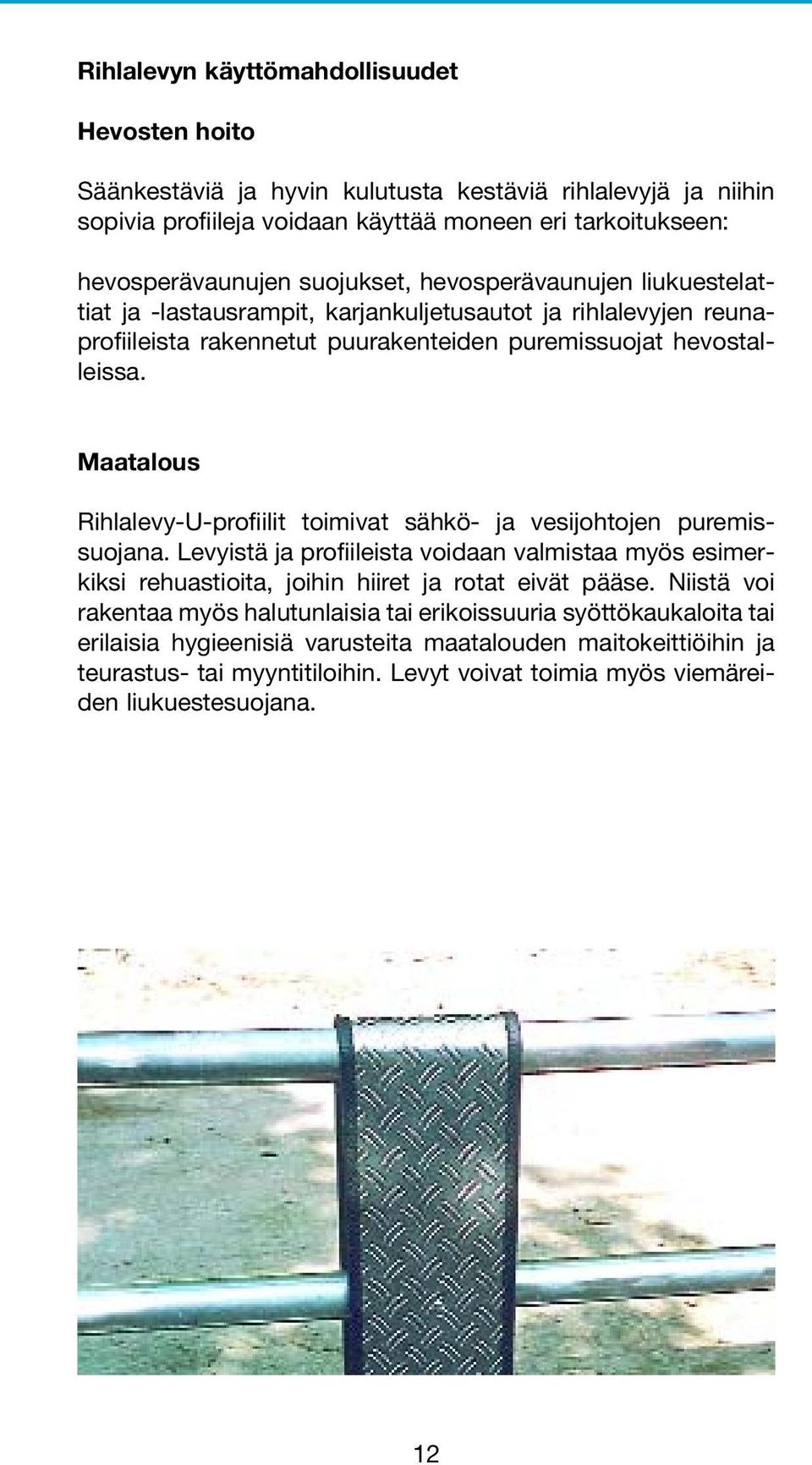

12 Rihlalevyn käyttömahdollisuudet Hevosten hoito Säänkestäviä ja hyvin kulutusta kestäviä rihlalevyjä ja niihin sopivia profiileja voidaan käyttää moneen eri tarkoitukseen: hevosperävaunujen suojukset, hevosperävaunujen liukuestelattiat ja -lastausrampit, karjankuljetusautot ja rihlalevyjen reunaprofiileista rakennetut puurakenteiden puremissuojat hevostalleissa. Maatalous Rihlalevy-U-profiilit toimivat sähkö- ja vesijohtojen puremissuojana. Levyistä ja profiileista voidaan valmistaa myös esimerkiksi rehuastioita, joihin hiiret ja rotat eivät pääse. Niistä voi rakentaa myös halutunlaisia tai erikoissuuria syöttökaukaloita tai erilaisia hygieenisiä varusteita maatalouden maitokeittiöihin ja teurastus- tai myyntitiloihin. Levyt voivat toimia myös viemäreiden liukuestesuojana. 12

13 13

14 14

15 15

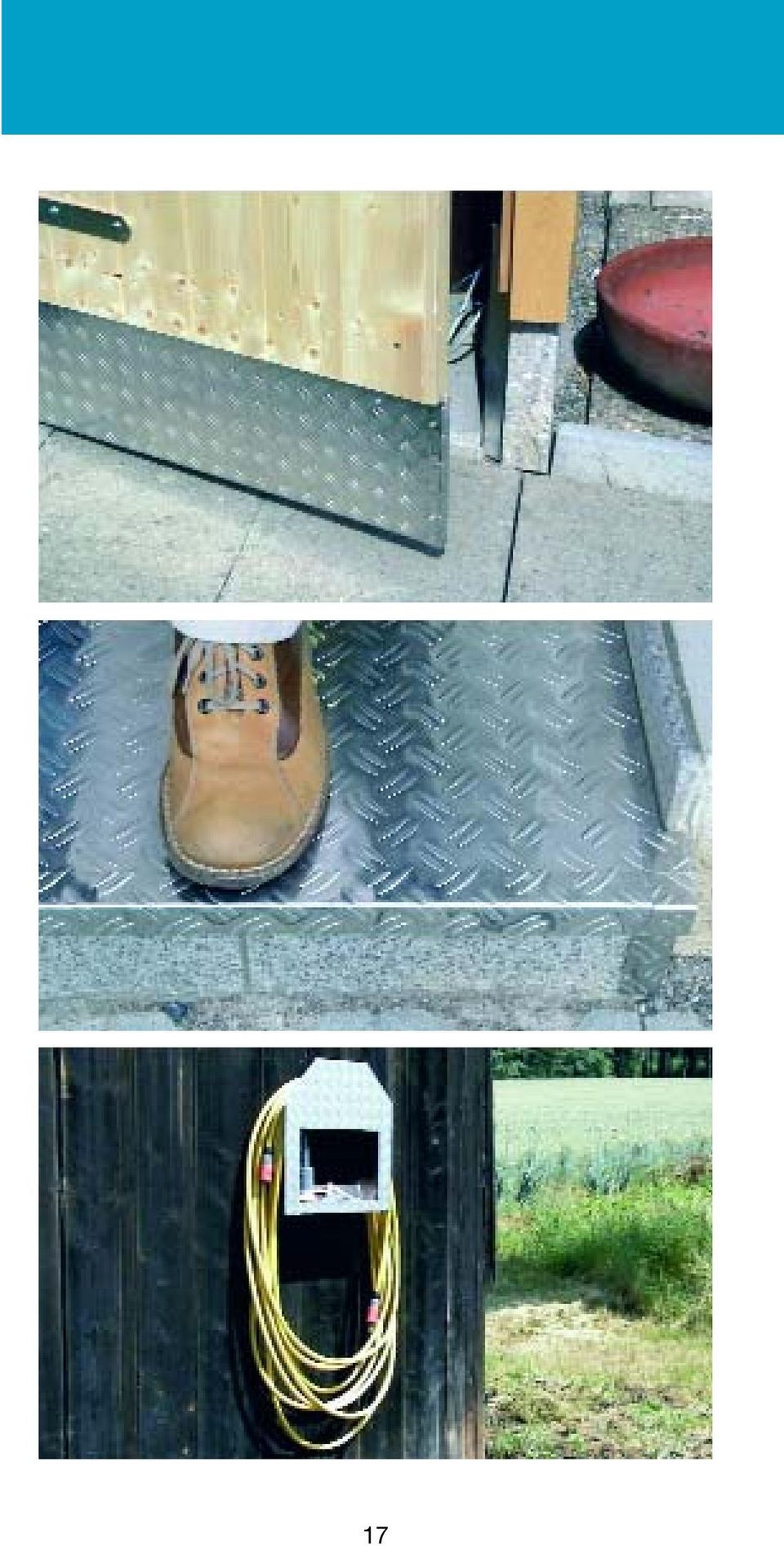

16 Rihlalevyn käyttömahdollisuudet Koti, autotalli ja piha Tarvitsetko vesitiiviin laatikon puutarhakalusteidesi suojaksi, polkupyörävaraston, levykaapin ruohonleikkurille ja puutarhalaitteille, koristeellisia ja vahvoja kukkalaatikoita, joista on iloa vuosikymmeniksi? Vai tarvitsetko hiekkalaatikon suojan tai tukevan puutarhaletkun pidikkeen jne.? Nyt voit rakentaa kaikki nämä varusteet juuri omien toiveidesi mukaisesti! Tai haluatko kenties suojata autotallisi kulmia, koska sitä kolhitaan jatkuvasti joko pyörällä, polkuautolla, kottikärryillä tai muulla ajoneuvolla, etkä jaksaisi tehdä jatkuvasti korjaustöitä? Ratkaisu on helppo: ruuvaa vain ulkonäöllisesti yhteensopiva rihlalevykulma kulmaan kiinni, ja voit olla rauhassa. Alumiinirihlalevyt ja rihlalevyprofiilit suojaavat loistavasti myös lattioita, seiniä ja kattoja antaen niille uuden ilmeen. Kuluneet ja vaaralliset porrasaskelmat voidaan kunnostaa erittäin helposti: astinpinnaksi asennetaan rihlalevy ja kulmiin asetetaan ylimääräiset särmäsuojat. Päällyste kestää kulutusta todella hyvin, ja se on erittäin antiallerginen ja helppo puhdistaa. Alumiinirihlalevyn loistavista ominaisuuksista hyödytään kaikkialla, missä äärimmäiset säävaikutukset, kuten kylmyys, kuumuus, kosteus tai märkyys, heikentävät nopeasti muiden lattiapäällysteiden, kuten puun, laatan, kiven ja muovin, toimintakykyä. Käyttöesimerkkejä: Optimaalinen päällyste parvekkeelle, sillä siihen ei muodostu jännityshalkeamia. Sopii erinomaisesti paikkoihin, joissa siirrytään sisätiloista ulos. Kosteuden kestävä, estää liukastumista ja aina hygieeninen. Esimerkiksi pukuhuoneet talviurheilualueilla, liikuntapaikoissa jne. Optimaalinen kävelyalusta uimahalleissa, saunoissa jne. Ainoa lattiapäällyste, joka voidaan kierrättää täydellisesti ja josta saa vaihdossa jopa hyvän romuhinnan. 16

17 17

18 18

19 19

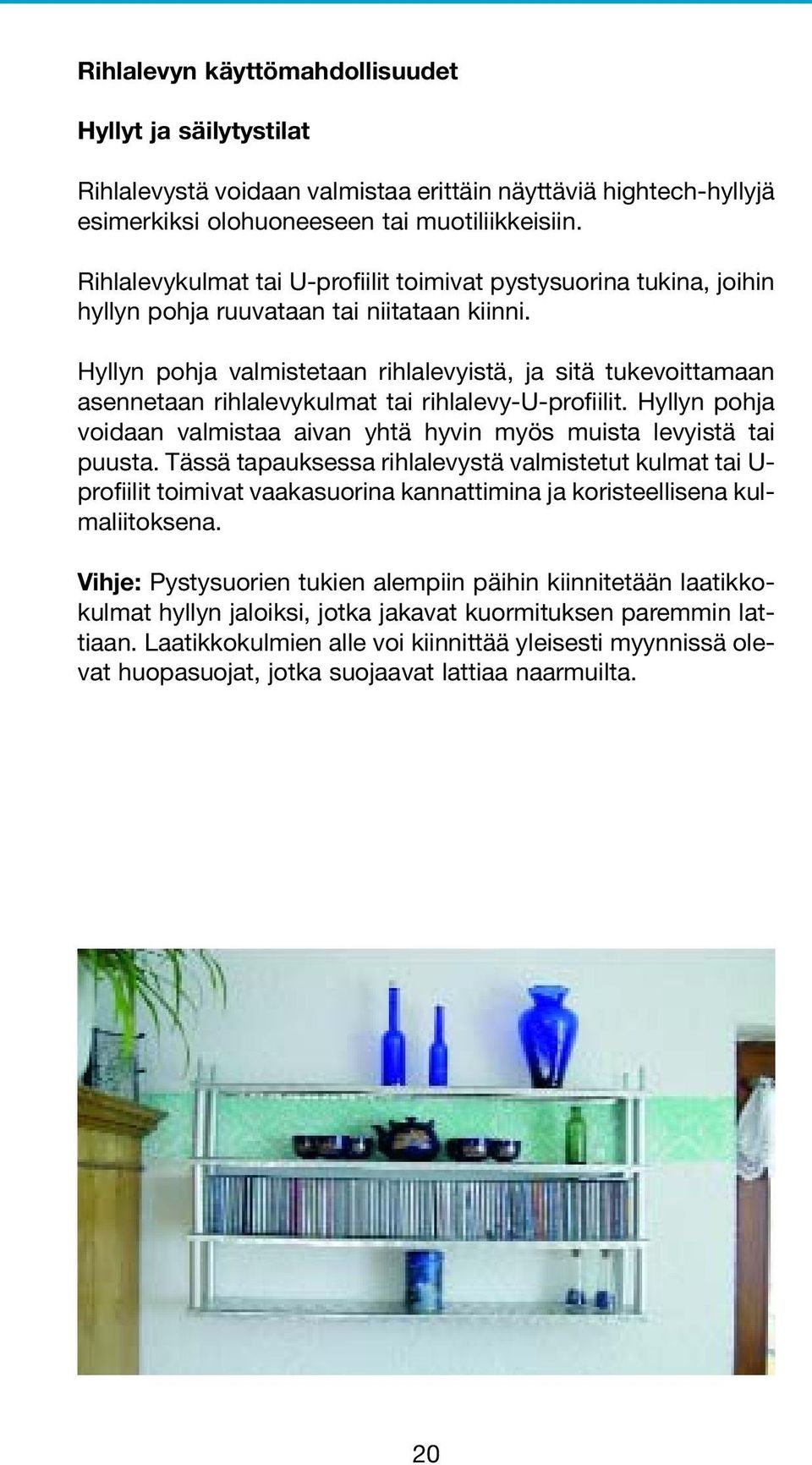

20 Rihlalevyn käyttömahdollisuudet Hyllyt ja säilytystilat Rihlalevystä voidaan valmistaa erittäin näyttäviä hightech-hyllyjä esimerkiksi olohuoneeseen tai muotiliikkeisiin. Rihlalevykulmat tai U-profiilit toimivat pystysuorina tukina, joihin hyllyn pohja ruuvataan tai niitataan kiinni. Hyllyn pohja valmistetaan rihlalevyistä, ja sitä tukevoittamaan asennetaan rihlalevykulmat tai rihlalevy-u-profiilit. Hyllyn pohja voidaan valmistaa aivan yhtä hyvin myös muista levyistä tai puusta. Tässä tapauksessa rihlalevystä valmistetut kulmat tai U- profiilit toimivat vaakasuorina kannattimina ja koristeellisena kulmaliitoksena. Vihje: Pystysuorien tukien alempiin päihin kiinnitetään laatikkokulmat hyllyn jaloiksi, jotka jakavat kuormituksen paremmin lattiaan. Laatikkokulmien alle voi kiinnittää yleisesti myynnissä olevat huopasuojat, jotka suojaavat lattiaa naarmuilta. 20

21 21

22 Hyödylliset tarvikkeet rihlalevyille ja muille levyille 1 2 Tiivisteiden reunusprofiilit Mitta a Mitta b Mitta c Pituus Tuotenro 1 Neliömäiset U-profiilit, kirkas alumiini 7,5 mm 1,0 mm 1,00 m ,5 mm 1,5 mm 1,00 m ,5 mm 1,0 mm 2,50 m ,5 mm 1,5 mm 2,50 m Neliömäiset U-profiilit, harmaa muovi (kova PVC) 7,5 mm 1,0 mm 1,00 m ,5 mm 1,5 mm 1,00 m ,5 mm 1,0 mm 2,50 m ,5 mm 1,5 mm 2,50 m Neliömäiset U-profiilit, 2 kylkeä 180, kirkas alumiini 7,5 mm 20,5 mm 1,0 mm 1,00 m ,5 mm 31,5 mm 1,5 mm 1,00 m ,5 mm 20,5 mm 1,0 mm 2,50 m ,5 mm 31,5 mm 1,5 mm 2,50 m Sopivien tiivistysprofiilien tuotenumerot ovat viereisessä taulukossa. 22

23 Hyödylliset tarvikkeet rihlalevyille ja muille levyille Tiivistysprofiilit, läpinäkyvä Muovi (TPE) Pituus 2,50 m Rullalla valmispakkauksessa Tuotenro: a = 5,0 mm b = 6,0 mm c = 1,8 mm Tuotenro: a = 8,5 mm b = 9,5 mm c = 1,8 mm Jotta tiiviste olisi roiskevesitiviis ja värinää vaimentava, levy reunustetaan tiivistysprofiililla. Laajassa combitech - valikoimassa on myös täydellisesti sopivia U-profiileja (katso sivu 22), johon tiivistysprofiili ja levy voidaan asettaa (katso alla oleva taulukko). Nämä profiilit on valmistettu alumiinista. Osa niistä on saatavana myös muovisena. Profiilien pituus on 1,00 m tai 2,50 m. Mikä tiivistysprofiili kullekin reunusprofiilille? Tiivistysprofiili Neliömäinen U-profiili Kirkas alumiini Kirkas alumiini Muovi (kova PVC), harmaa Muovi (kova PVC), harmaa Neliömäinen U-profiili, 2 kylkeä 180 Kirkas alumiini Kirkas alumiini Levylle, jonka paksuus on 0,7 mm 2,0 mm Käyttö: Hygieeninen, tiivistävä erotinosa kylmäarkkuihin, eläinlääkäreiden lääkelaukkuihin, valokuvaustarvikelaukkuihin jne. 23

24 Hyödylliset tarvikkeet rihlalevyille ja muille levyille 24

25 Hyödylliset tarvikkeet rihlalevyille ja muille levyille Särmäsuojaprofiili, musta PVC ja teräsnauha Pituus 2,50 m Rullalla valmispakkauksessa Tuotenro: a = 10,5 mm b = 17,0 mm Tuotenro: a = 6,5 mm b = 9,5 mm Suojaa teräviä levyn reunoja. Suojaa ihmisiä ja eläimiä tehokkaasti loukkaantumiselta. Pysyy levyssä erittäin hyvin kiinni ilman liimausta tai niittausta. Äärimmäisen tukeva ja säänkestävä, ja voidaan taivuttaa myös erittäin pieniin säteisiin. Tuote toimii samalla tavalla kuin tuote 30454, mutta sen halkaisija on pienempi. 25

26 Ohjeet Tekniset tiedot: Mitat Tässä esitteessä annetut mitat ovat noin-arvoja, ja ne voivat olla todellisia arvoja hieman suurempia tai pienempiä. Tuotemallit Pidätämme oikeuden teknisen kehityksen tai tuotteiden parantamisen perusteella tehtäviin muutoksiin. Vastuu Koska tämä esite on vain lyhennelmä, emme voi ottaa vastuuta yksittäistapauksista ja esitettyjen mallien rakentamisesta. Värit Värien kuvaukset saattavat poiketa vähäisesti alkuperäisten tuotteiden väreistä. Huomio, tärkeä ohje! Seuraavat merkit (, M.R.) ovat alfer aluminium Gesellschaft mbh:n, D Wutöschingen, rekisteröimiä merkkejä (tila: 2. joulukuuta 2002): alfer clipstech combitech orditech alferoxal alferceram Viittaamme siihen, että näitä oikeuksia saa hyödyntää vain alfer aluminium Gesellschaft mbh:n, D Wutöschingen, nimenomaisella luvalla. 26

27 Koko alfer -valikoima Harrastaja- ja ammattilaisprofiilit combitech -järjestelmäprofiilit, pyöreät putket, kulmat jne. combitech -levyt Erittäin laaja valikoima eri materiaaleja, pintoja ja rakenteita. Sisältää monipuoliset levytarvikkeet: Prismatech, Multitube, rihlalevyprofiilit ja muoviset särmäsuojaprofiilit Kierretangot ja tarvikkeet Useita eri materiaaleja, myös sinkityt 2,00 m:n kierretangot Rakennusprofiilit Alumiiniset tai teräksiset vakioprofiilit, erityiset kuiva-asennus- tai rappausprofiilit Protektor -merkkilaatua Laattaprofiilit alfer -fix-yleisreikäkuvioilla, laattojen siirtymäkohtiin ja liitäntöihin, myös laattaportaiden järjestelmäprofiilit Parkettiprofiilit clipstech -järjestelmäprofiilit parketti-, laminaatti-, korkki- tai muihin päällysteisiin, myös vakioprofiilit siirtymäkohtiin ja liitäntöihin Lattia- ja tilatarvikeprofiilit Erittäin laaja valikoima siirtymäkohtiin, liitäntöihin ja portaiden kulmiin, siirtymäkohdat myös erityisvärisinä: alferoxal ja alferceram Taitekulmat ja sokkelilistat Särmäsuoja ja kulmaliitäntä, useita eri koristekuvioita Oventiivisteharjat Suojaavat vedolta, kylmyydeltä, melulta ja lialta Säilytys- ja kiinnitystarvikevalikoima orditech -kiskojärjestelmä, profiilikoukut ja ammattilaiskannattimet Työkaluvalikoima Oikolaudat, puolisuunnikkaan muotoiset rappauslastat, ammatilaiskulmat, leikkaustelineet ja sahat 27
