1 vapaajäähdytys Suunnittelijan käsikirja

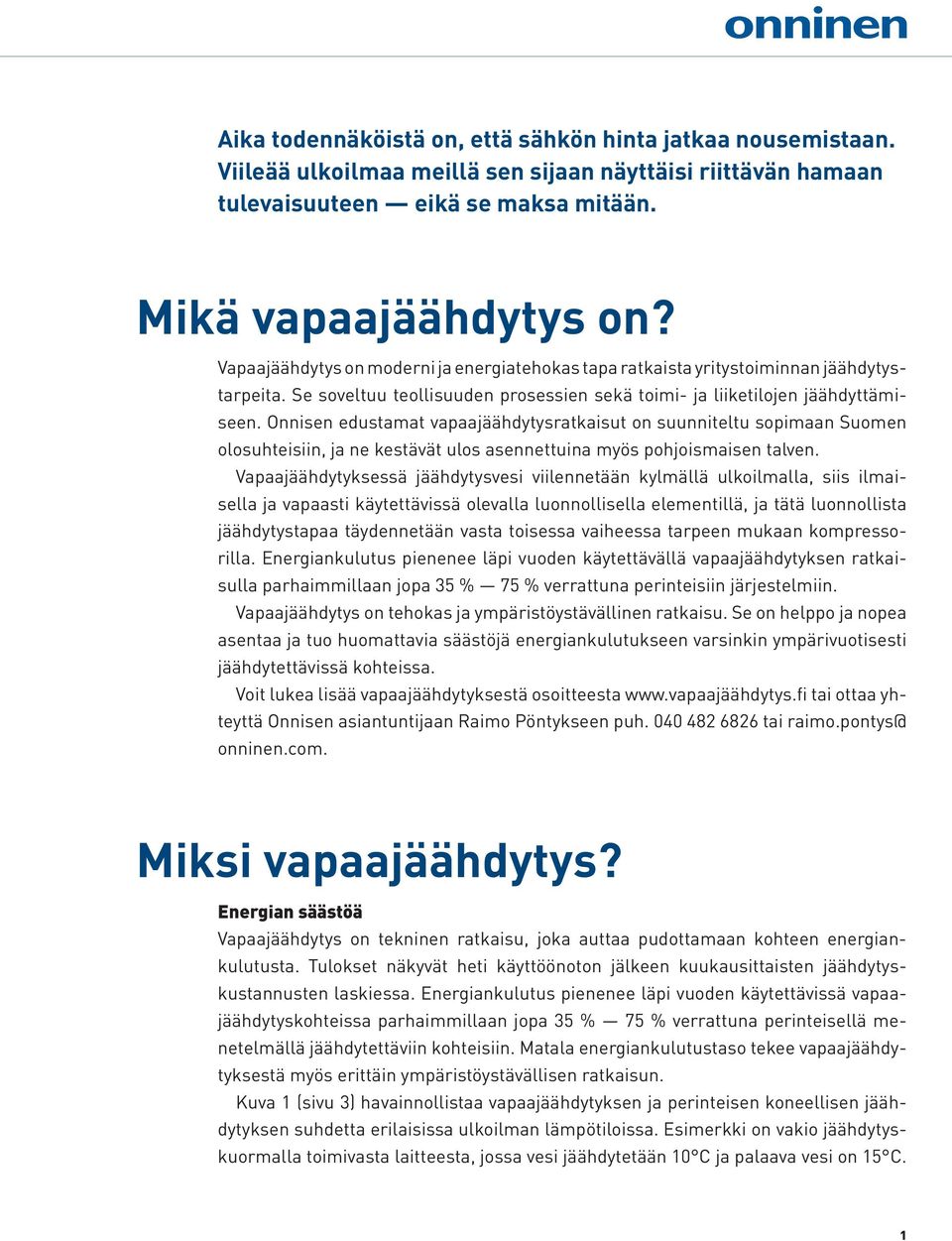

2 Aika todennäköistä on, että sähkön hinta jatkaa nousemistaan. Viileää ulkoilmaa meillä sen sijaan näyttäisi riittävän hamaan tulevaisuuteen eikä se maksa mitään. Mikä vapaajäähdytys on? Vapaajäähdytys on moderni ja energiatehokas tapa ratkaista yritystoiminnan jäähdytystarpeita. Se soveltuu teollisuuden prosessien sekä toimi- ja liiketilojen jäähdyttämiseen. Onnisen edustamat vapaajäähdytysratkaisut on suunniteltu sopimaan Suomen olosuhteisiin, ja ne kestävät ulos asennettuina myös pohjoismaisen talven. Vapaajäähdytyksessä jäähdytysvesi viilennetään kylmällä ulkoilmalla, siis ilmaisella ja vapaasti käytettävissä olevalla luonnollisella elementillä, ja tätä luonnollista jäähdytys tapaa täydennetään vasta toisessa vaiheessa tarpeen mukaan kompressorilla. Energiankulutus pienenee läpi vuoden käytettävällä vapaajäähdytyksen ratkaisulla parhaimmillaan jopa 35 % 75 % verrattuna perinteisiin järjestelmiin. Vapaajäähdytys on tehokas ja ympäristöystävällinen ratkaisu. Se on helppo ja nopea asentaa ja tuo huomattavia säästöjä energiankulutukseen varsinkin ympärivuotisesti jäähdytettävissä kohteissa. Voit lukea lisää vapaajäähdytyksestä osoitteesta tai ottaa yhteyttä Onnisen asiantuntijaan Raimo Pöntykseen puh tai raimo.pontys@ onninen.com. Miksi vapaajäähdytys? Energian säästöä Vapaajäähdytys on tekninen ratkaisu, joka auttaa pudottamaan kohteen energiankulutusta. Tulokset näkyvät heti käyttöönoton jälkeen kuukausittaisten jäähdytyskustannusten laskiessa. Energiankulutus pienenee läpi vuoden käytettävissä vapaajäähdytyskohteissa parhaimmillaan jopa 35 % 75 % verrattuna perinteisellä menetelmällä jäähdytettäviin kohteisiin. Matala energiankulutustaso tekee vapaajäähdytyksestä myös erittäin ympäristöystävällisen ratkaisun. Kuva 1 (sivu 3) havainnollistaa vapaajäähdytyksen ja perinteisen koneellisen jäähdytyksen suhdetta erilaisissa ulkoilman lämpötiloissa. Esimerkki on vakio jäähdytyskuormalla toimivasta laitteesta, jossa vesi jäähdytetään 10 C ja palaava vesi on 15 C. 1

3 Kuten kuvasta näkyy, vaaditulla jäähdytysteholla ulkoilman ollessa +2 C laite toimii täysin vapaajäähdytyksellä. Ulkolämpötila Kuvan 2 (sivu 3) käyrä havainnollistaa energian säästön osuutta jatkuvalla jäähdytysteholla. Tästä selviää, että säästö 10 C ulkolämpötilalla on yli 35 % ja 5 C lämpötilalla yli 75 %. Säästön osuus kasvaa vielä, jos tehontarve laskee ulkoilman lämpötilan laskun myötä. Tilan säästöä Vapaajäähdytysjärjestelmä voidaan asentaa toimitilan ulkopuolelle, mikä vapauttaa arvokkaita sisätilaneliöitä muuhun toimintaan. Esimerkiksi kauppakeskus Idea parkissa jäähdytysjärjestelmä sijoitettiin liikekeskuksen katolle, joten arvokasta tilaa vapautui varastokäyttöön. Lisäksi katolle on mahdollista lisätä jäähdytysyksiköitä tarpeen kasvaessa. Voidaan siirtää paikasta toiseen Pinta-asenteisena vapaajäähdytysjärjestelmä voidaan siirtää paikasta toiseen, eli vuokralainen voi muuttaessaan viedä järjestelmän mukanaan. Siirrettävyyden ansiosta vapaajäähdytysratkaisu voidaan hankkia leasing-sopimuksella. Kysy lisää tästä mahdollisuudesta Onniselta. Ei sisällä R22-kylmäainetta Koska vapaajäähdytyksessä ei käytetä R22:ta, se on jäähdytysratkaisuna tehokas ja varma valinta. Vuoden 2009 lopussa voimaan astuva EU-lainsäädäntö tulee kieltämään R22-kylmäaineen valmistamisen. Tällä hetkellä Suomessa ei ole yhtään R22- kylmäainetta kierrättävää yritystä, joten kielto aiheuttaa lukuisissa kohteissa käytössä olevien vanhojen jäähdytysjärjestelmien uusimistarpeen. Helppo asentaa Vapaajäähdytys tehdään ns. pinta-asennuksena, ja asentaminen on erittäin nopeaa. Onnisen asiantuntijaurakoitsijat auttavat ratkaisemaan asennukseen liittyvät haasteet ja valitsemaan tilaan parhaiten sopivan ratkaisun. Ympäristöystävällisyys Energiasäästö tarkoittaa tuntuvaa ympäristöystävällisyyttä. Myös se, ettei vapaajäähdytysjärjestelmä sisällä R22-kylmäaineita on vahvasti ekologinen argumentti. Onnisen asiantuntijat suunnitteluapuna Onninen tarjoaa suunnittelussa tueksesi asiantuntijoita, jotka auttavat niin piirustusten laatimisessa kuin oikean koneiston valinnassa ja asentamisessakin. 2

4 Kuva 1 % 100 VAPAAJÄÄHDYTYS KONEELLINEN JÄÄHDYTYS NIMELLISKUORMA Ulkoilman lämpötila Kuva 2 % NIMELLISKUORMA Ulkoilman lämpötila Oikean järjestelmän valinta Eri vapaajäähdytysratkaisujen tekniset tiedot ja pdf-esitteet löydät osoitteesta osiosta Vapaajäähdytysjärjestelmät. Lisäksi Onnisen asiantuntijat ovat käytössäsi oikean ratkaisun valitsemisessa. Vapaajäähdytyksen sivuilla voit kertoa meille kohteen tiedot, joiden pohjalta saat meiltä ehdotuksen sopivasta vapaajäähdytysratkaisusta. Mitoitusohjelma ja piirustukset Onninen tarjoaa suunnittelijoille valmiita piirustuspohjia sekä tukea piirustusten laatimiseen. Lisäksi suunnittelijat saavat käyttöönsä mitoitusohjelman, johon tunnukset voi tilata Raimo Pöntykseltä. Sivustolta löydät myös tietoa muista jäähdytys- ja ilmastointiratkaisuista. 3

5 Uudet ratkaisut Onninen tarjoaa kattavasti erilaisia jäähdytysratkaisuja, jotka hyödyntävät vapaajäähdytyksen tuoreinta teknologiaa. Valikoimassa on vapaajäähdytysjärjestelmiä myös tele- ja serveritilojen jäähdytykseen sekä ulkoasenteisiin vedenjäähdytyskoneisiin. Vapääjäähdytyslaitteet Vapaajäähdytys voidaan toteuttaa osatehovapaajäähdytyksellä ja täydellä vapaajäähdytyksellä. Osatehovapaajäähdytyksessä vesi / liuos jäähdytetään vapaajäähdytyspatterissa ja sen jälkeen tarvittaessa höyrystimessä kompressoreilla. Täysi vapaajäähdytys tapahtuu vapaajäähdytyspatterissa. Käytettävän vapaajäähdytyksen osuus kokonaistehosta riippuu ympäristön lämpötilasta, palaavan liuoksen lämpötilasta tai täydestä jäähdytyskuormasta. Onninen tarjoaa kattavan valikoiman erilaisia vapaajäähdytyslaitteita: Prosessien- ja ilmastoinninjäähdytyslaitteet Maximo vapaajäähdytyslaitteet 21 / 1489 kw Glider vapaajäähdytyslaitteet 190 / 1613 kw Tarkkuusilmastointilaitteet (kaappikoneet) Pegasus ja Next (esim. serveri- ja teletilojen jäähdytykseen) Vapaajäähdytysratkaisut tukiasemien jäähdytykseen Enertel, Minipac ja Energy Slit Lisää tietoa löydät osoitteesta Vapaajäähdytyksen asentaminen Vapaajäähdytyksen asentaminen on erittäin helppoa, ja se voidaan tehdä ns. pintaasennuksena. Asennus- ja käyttöönottovaiheissa saadaan hyödynnettyä pitkälle viety esivalmistuksen osuus. Ulkoasennettaviin vedenjäähdyttimiin tarvitsee asentaa vain sähkönsyöttö ja putket. Vapaajäähdytystä asennettaessa Onnisen asiantuntijaurakoitsijat varmistavat laitteen toimivuuden asiakkaan liiketiloissa. Lopulliset säädöt tehdään paikan päällä, ja samalla varmistetaan, että laitteet toimivat virheettömästi. Saneerauskohteet Vapaajäähdytys on erinomainen vaihtoehto erilaisiin saneerauskohteisiin. Se voidaan asentaa tilan ulkopuolelle, se on erittäin energiatehokas ratkaisu ja sen avulla voidaan vapauttaa sisätilaa muuhun käyttöön. Jos kohteessa on jo jäähdytysjärjestelmä, Onnisen asiantuntijaurakoitsijat voivat kuntokartoituksella selvittää nykyisten lait 4

6 teiden energiatehokkuuden ja kunnon sekä suhteuttaa ne tilan vaatimiin tarpeisiin. Asiantuntijaurakoitsijat myös huolehtivat vanhojen laitteiden poistamisesta asetettujen vaatimusten mukaisesti. Monenlaisia kohteita tyytyväisiä kustannussäästäjiä Vapaajäähdytys on käytössä jo useissa eri liike-, teollisuus- ja toimitilakohteissa. Yhteistä näille kohteille ovat tyytyväiset loppukäyttäjät, jotka ovat huomanneet vapaajäähdytyksen tuoman energiasäästön sekä tehokkuuden jäähdytysmenetelmänä. Ideapark luottaa vapaajäähdytykseen Lempäälässä sijaitseva liikekaupunki Ideapark valitsi valtavan ( neliömetriä, yli kuutiometriä) kiinteistönsä jäähdytykseen Onnisen markkinoiman Glidervapaajäähdytysjärjestelmän. Ideaparkille vapaajäähdytys on ainoa järkevä jäähdytysratkaisu, sillä liikekeskus on ympäristöystävällisyyden edelläkävijä. Liiketiloissa toimivat yrittäjät maksavat kulutuksen mukaan käyttämästään sähköstä ja jäähdytyksestä sekä tuottamistaan jätteistä. Vapaajäähdytyksen ansiosta Ideapark pystyy tuottamaan edullista jäähdytystä, joka parantaa sen kannattavuutta. Ideaparkissa vapaajäähdytyslaitteet on sijoitettu siten, että jäähdytyskapasiteettia voidaan helposti lisätä tilan laajentuessa. Alkuvaiheessa Ideaparkissa oli 3 kpl 560 kw:n vapaajäähdytyskoneita, mutta jäähdytystehoa lisättiin, kun huomattiin kauppiaiden tarvitsevan sitä enemmän. Kauppakeskusten kohdalla käy usein niin, ettei ole varauduttu riittävän suureen jäähdytystehomäärään, kun liikkeissä käytetään tehokkaita lamppuja. Ideaparkissa on varauksena 400 m petejä, joille voidaan viedä lisää jäähdytyslaitteita. Nykyiset laitteet on asennettu kauppakeskuksen katolle. Vapaajäähdytys puolitti PPO:n telelaitetilojen jäähdytysenergian tarpeen Pohjanmaan Puhelin Oy:llä on erinomaisia kokemuksia vapaajäähdytyksestä. Sen ansiosta yhtiö on säästänyt suurimpien teletilojensa jäähdytyksessä jopa puolet verrattuna aiempaan. Etuna on ollut myös helppo käytettävyys, sillä huoltoa ei tarvita kuin nimeksi. Keski- ja Pohjois-Pohjanmaalla, Länsi-Lapissa ja pohjoisessa Keski- Suomessa toimivalla Pohjanmaan Puhelin Oy:llä on yhteensä pari-kolme sataa jäähdytettävää telelaitetilaa, joista kymmenkuntaa suurinta viilennetään vapaajäähdytyksellä. Vapaa jäähdytys sopii pääsääntöisesti yli 15 kilowatin lämpökuorman kohteisiin, 5

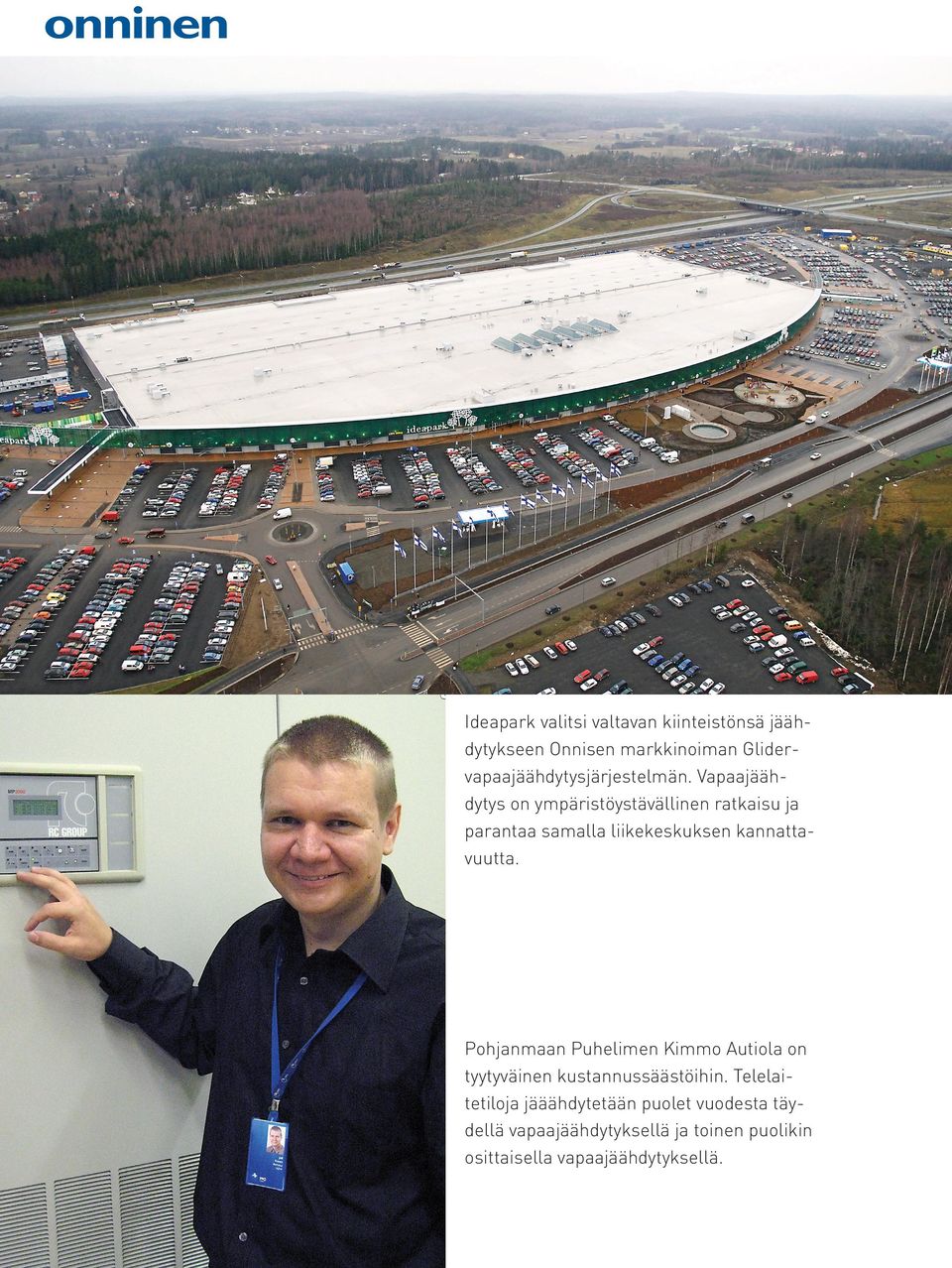

7 Ideapark valitsi valtavan kiinteistönsä jäähdytykseen Onnisen markkinoiman Glidervapaajäähdytysjärjestelmän. Vapaajäähdytys on ympäristöystävällinen ratkaisu ja parantaa samalla liikekeskuksen kannattavuutta. Pohjanmaan Puhelimen Kimmo Autiola on tyytyväinen kustannussäästöihin. Telelaitetiloja jääähdytetään puolet vuodesta täydellä vapaajäähdytyksellä ja toinen puolikin osittaisella vapaajäähdytyksellä. 6

8 sillä laitteiston hankintakulut ovat suhteellisen suuret. Kulut kuitenkin kuolettuvat suunnilleen 3 4 vuodessa, kertoo kiinteistöpäällikkö Kimmo Autiola PPO:lta. Kymmenien tuhansien säästöt Puolet vuodesta pärjätään täysin vapaajäähdytyksellä. Toisella puoliskolla sitten mennään osittaisella vapaajäähdytyksellä, jota täydennetään kompressorin avulla, sanoo Autiola. PPO säästää kymmeniä tuhansia euroja vuosittain, koska vapaajäähdytyksen avulla energiaa kuluu vain noin puolet siitä, mitä perinteinen jäähdytysratkaisu kuluttaisi. PPO hankki ensimmäiset RC Pegasus merkkiset vapaajäähdytyskoneensa viitisen vuotta sitten, joten kokemusta on ehtinyt kertyä ja tilannetta on seurattu jatkuvasti. Vuosittain on hankittu lisää laitteita. PPO:lla käytössä olevat laitteet toimivat kokonaan vapaajäähdytteisesti, kun ulko ilman lämpötila on alle 5 astetta mikä ei Suomessa tietenkään ole kovinkaan harvinainen tilanne. Ulkolämpötilan noustessa kompressori täydentää jäähdytystä portaittain, mutta joka tapauksessa vielä 21 ulkolämpöasteeseen asti pystytään toimimaan osittaisella vapaajäähdytyksellä. Ei huoltohuolia Vapaajäähdytysratkaisun käytettävyydestä Kimmo Autiolalla on tähänastisten kokemuksien perusteella hyvin positiivinen kuva. Muuta ei ole paljon tarvinnut tehdä kuin käydä joskus katsomassa laitteita, hän naurahtaa. Vain joitain perushuoltotoimenpiteitä on vuosien mittaan tehty. Autiolan mukaan lisää vapaajäähdytyslaitteita hankitaan PPO:lle isoihin telelaitetiloihin varmasti tulevaisuudessakin. Myös ekologiset edut ovat plussaa, vaikka ensisijainen peruste onkin ollut energian säästö. Referenssejä Vapaajäähdytys sopii erilaisiin ja eri kokoisiin kohteisiin. Tässä esimerkkejä kohteista ja yrityksistä, jotka ovat valinneet vapaajäähdytyksen: Lempäälän Ideapark Kauppakeskus 1680 kw Schering Turku Teollisuus 1100 kw Wärtsilä Teollisuus 330 kw Electrocity Turku Science park Toimisto 480 kw Varsinais-Seudun Puhelin Toimisto 230 kw TVO Olkiluoto 3 Teollisuus 200 kw ABB Muuntaja Teollisuus 170 kw Suomen Terveystalo Toimisto 124 kw Naantalin terveyskeskus Hoitokoneet 80 kw BIOvakka Toimisto 87 kw Lännen Puhelin Toimisto 61 kw Rapala Oy Teollisuus 42 kw GebWell Tuotantohalli 37 KW 7

9 Miksi Onnisen tarjoama ratkaisu? Onninen tarjoaa käyttöösi asiantuntija-apua asiakkaan tarpeisiin parhaiten sopivan laitteen valintaan. Lisäksi käytössä ovat Onnisen asiantuntijaurakoitsijat, jotka hoitavat ammattitaidolla laitteiden asennuksen sekä vanhojen laitteiden poiston. Asiantuntijaurakoitsijat myös huolehtivat laitteiden seurannasta ja tekevät sopimuksen mukaan kuntokartoituksia. Tämä on tärkeää, koska valitettavan usein kohteissa, joissa kiinteistön hoito on ulkoistettu, jäähdytysjärjestelmien huolto ei ole kenenkään vastuulla. Kuitenkin laki edellyttää suurille jäähdytyslaitteille vuosittaisia tarkastuksia. Onnisen edustamat jäähdytysratkaisut edustavat markkinoiden parasta teknologiaa, ja kaikki tuotteet ovat laadultaan korkeatasoisia. Vapaajäähdytysaineistoa Vapaajäähdytyksestä on kirjoitettu lukuisia artikkeleita lehdissä ja verkkojulkaisuissa, mm. Energia 8/2008, Enertec 2/2008, Kuntatekniikka 5 ja 7 /2008, Rakennus sanomat 10/2008, RIA 5/2008, Rakennustieto verkkoversio helmikuu 2009 ja Kiinteistö lehti verkkoversio helmikuu Nämä ja tuoreimmat julkaistut jutut sekä tiedotteet vapaa jäähdytyksestä löydät kootusti osoitteesta osiosta Tiedotteet ja uutiset. Vapaajäähdytyksestä voit lukea lisää sitä käsittelevältä sivustolta Sivuilta löydät hyödyllistä tietoa aiheesta. Lisäksi käytettävissäsi ovat Onnisen asiantuntijat sekä asiantuntijaurakoitsijat, joiden tiedot löydät tämän kirjan lopusta. 8

10 9

11 10

12 11

13 Yhteystiedot Onninen Oy Raimo Pöntys Myynti ja asiakaspalvelu Mittalinja 1 Puh Vantaa raimo.pontys@onninen.fi Asiantuntijaurakoitsijat: Elcool Oy Marko Huovinen Alavankatu Lahti puh marko.huovinen@elcool.fi Sähköpeko Oy Arvo Malinen Hautalankatu Tampere Puh arvo.malinen@peko.fi Enertest KY Seppo Salminen Vehmaantie Mynämäki Puh seppo.salminen@enertest.fi Kylmämestarit Oy Aimo Hartikainen Kettulanlahdentie Kuopio Puh kmestari@saunalahti.fi Ilmastointi Salminen Oy Jari Peltola Kirstintie Pori Puh jari.peltola@ilmastointisalminen.fi Kylmäviisikko Oy Jarmo Räsänen Rattitie 13 A Helsinki puh jarmo.rasanen@kylmaviisikko.com LVI Kärki Oy Pasi Kärki Yrittäjänkatu Mikkeli Puh pasi.karki@lvikarki.fi Kylmä Ykkönen Oy Tuomas Koponen Kempeleentie Oulu Puh tuomas.koponen@lvi1.fi 12
