1 Paineilma EUROPART-tuoteosaamista Kompressorit Ilmankuivaimet/ tarvikkeet Monikiertovaroventtiilit Moottoriajoneuvot, EBS-osat Jarrusylinterit Moottoriajoneuvot, ECAS-osat Moottoriajoneuvot, vaihteisto-osat Perävaunujen jarrut Nostoakselin ohjaus Yhdysventtiilit Tarvikkeet

2 2 Tuoteosaamista Paineilma Kompressorit Kompressorit Tärkeää: Mikäli paineensäätimeen asetetun liian suuren paineen likaantuneen imusuodattimen tukkeutuneen paineputken tai järjestelmässä ilmenevän vuodon vuoksi kompressori käy pitkään kuormituksella, polttoainetta kuluu liikaa ja kompressorin käyttöikä lyhenee. Kompressorit syöttävät ja puristavat ilmansuodattimen puhdistaman ympäristön ilman ja tuottavat paineilmaa, joka johdetaan ilmankäsittelyjärjestelmän kautta ja edelleen kaikkien ajoneuvon paineilmankuluttajien käyttöön. Pääasiassa on kyse jarrulaitteiston käyttöjarrupiiristä sekä oheislaitteista, kuten ilmajousituksesta ja oviohjauksesta. Kompressorit ovat joko yksi- tai kaksivaiheisia mäntäkompressoreita. Huolto- ja kunnossapito-ohjeet Kompressorin yleiskunto tulee tarkistaa silmämääräisesti. Imu- ja paineputkien sekä jarrujärjestelmän tiiviys on tarkistettava ja varmistettava säännöllisesti. Ilmansuodatin on tarkistettava tai puhdistettava. Lisäksi on tarkistettava, etteivät kompressoriin johtavat imuputket ole vaurioituneet. Putket on vaihdettava tarvittaessa. Syöttöteho tarkastetaan toistuvilla lakisääteisillä testeillä, kuten turvallisuustarkastuksessa ja päätarkastuksessa (valmistajan ohjeita on noudatettava). Syöttöteho (täyttöaika) on tarkastettava ajoneuvon valmistajan antamien tietojen perusteella. Mikäli vastaavat tarkistusarvot eivät ole tiedossa tai saatavilla, tarkistuksessa tulee käyttää lakisääteisiä täyttöaikoja (jarrulaitteistoja koskeva EY-direktiivi). Kompressori on liitetty moottorivoiteluöljypiiriin. Toimintaperiaatteen ja fysikaalisten ominaisuuksien mukaisesti paineilmaan kerääntyy puristuksen aikana vesihöyryä ja öljysumua. Korkean termisen kuormituksen vaikutuksesta öljyhiukkasissa käynnistyy kemiallisia reaktioita, joista vapautuu öljyn krakkaustuotteita ja estereitä. Nämä reaktiohiukkaset päätyvät pieninä hiukkasina (höyryinä) paineilmaan. Ne voivat aiheuttaa toimintahäiriöitä kompressorissa, kompressorin jälkeen kytketyissä laitteissa ja myös jarrujärjestelmässä. Jotta jarrujärjestelmän laitteet voidaan suojata luotettavasti epäpuhtauksilta, WABCO on kehittänyt uudenlaisen Air System Protector PLUSkuivausainepatruunan, jossa käytetään kaksoissuodatintekniikkaa. Ennen kuivausainetta ja sen jälkeen sijoitetut koalesenssisuodattimet erottelevat öljyn ja pienimmät höyryhiukkaset tehokkaasti. Painevoitelua käyttävien kompressorien öljynvaihtoväleissä ja öljylaaduissa on noudatettava ajoneuvon tai moottorin valmistajan antamia huolto-ohjeita. Kiilahihnakäyttöisistä kompressoreista on lisäksi tarkastettava säännöllisesti käyttökiilahihnan kireys. Kompressoria vaihdettaessa on tarkistettava, onko öljyn epäpuhtauksista kertynyt karstaa paineputkeen. Putki on tarvittaessa vaihdettava. Uuden putken halkaisijan ja pituuden on oltava samat kuin vanhassa putkessa. Kompressori Johtojen cylinder 2 vesijäähdytteinen Reiän 2 x 85 mm Kierrosluku 3000 min -1 Isku 56 mm Nostotila 636 cm³ Sopivuus Liitäntäkierre Mercedes-Benz Axor M26 x 1, WABCO Mercedes-Benz Citaro I/II (O 530), Conecto I (O 345) Setra S 315/319 NF, S 415 NF Mercedes-Benz Axor M12 x 1, WABCO Kompressori vaihto-osa Sopivuus Mercedes-Benz Unimog U 1000, U 1200, U 1300, U 1350 L, U 1400, U 1500/T, U 1550, U 1600, U 1700 L/38/T, U 1750, U 1800/T, U 1850, U 2100, U 2150, U 2400 TG Johtojen cylinder 1 ilmajäähdytteinen, painekierto Käyttöpaine maks. 18 bar Reiän 75 mm Kierrosluku 3000 min -1 Isku 36 mm Nostotila 159 cm³ WABCO

3 Euroopan nro 1 toivottaa tervetulleeksi... kuorma-autojen, perävaunujen, pakettiautojen ja linja-autojen varaosissa! EUROPART on Euroopan johtava kaikkien luokkien hyötyajoneuvojen, linja-autojen ja erikoisajoneuvojen vara- ja lisätarvikeosien myyjä. Tämän lisäksi EUROPART tarjoaa pääasiakasryhmilleen korjaamoille, huolintaliikkeille ja autokantojen huoltajille laajan valikoiman korjaamojen tarvitsemia tuotteita: tarjontaan kuuluvat teknokemialliset tuotteet, yrityksen ja korjaamojen varusteet, kiinnitystekniikka, työturvallisuus ja monia muita yritysarjessa välttämättömiä tarvikkeita. EUROPARTin käytettävissä on erinomainen kansainvälinen verkosto: kun mukaan luetaan sen omat liikkeet ja yhteistyökumppaneiden myyntipisteet, yritys on edustettuna 27 maassa 200 paikkakunnalla.

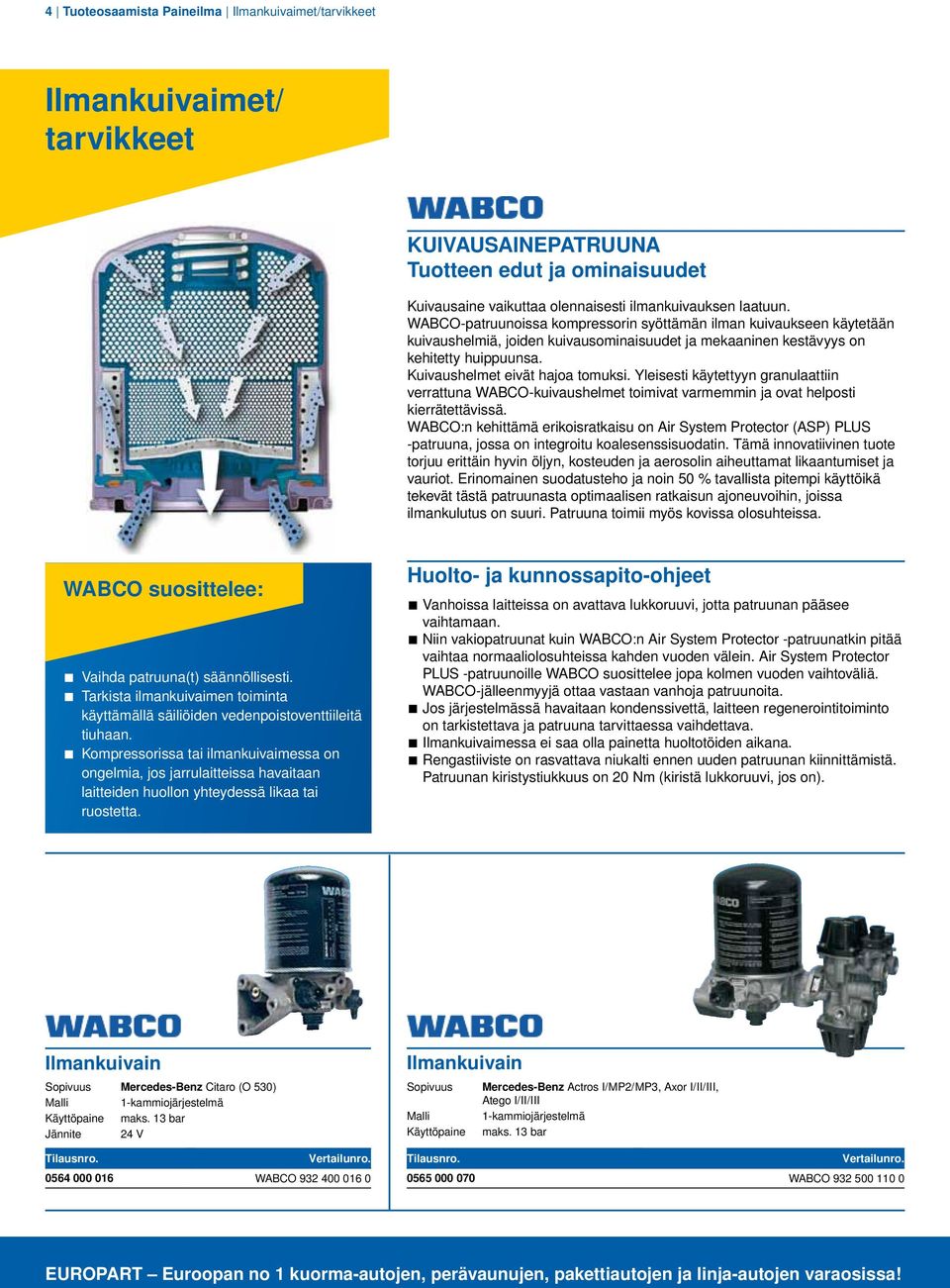

4 4 Tuoteosaamista Paineilma Ilmankuivaimet/tarvikkeet Ilmankuivaimet/ tarvikkeet KUIVAUSAINEPATRUUNA Tuotteen edut ja ominaisuudet Kuivausaine vaikuttaa olennaisesti ilmankuivauksen laatuun. WABCO-patruunoissa kompressorin syöttämän ilman kuivaukseen käytetään kuivaushelmiä, joiden kuivausominaisuudet ja mekaaninen kestävyys on kehitetty huippuunsa. Kuivaushelmet eivät hajoa tomuksi. Yleisesti käytettyyn granulaattiin verrattuna WABCO-kuivaushelmet toimivat varmemmin ja ovat helposti kierrätettävissä. WABCO:n kehittämä erikoisratkaisu on Air System Protector (ASP) PLUS -patruuna, jossa on integroitu koalesenssisuodatin. Tämä innovatiivinen tuote torjuu erittäin hyvin öljyn, kosteuden ja aerosolin aiheuttamat likaantumiset ja vauriot. Erinomainen suodatusteho ja noin 50 % tavallista pitempi käyttöikä tekevät tästä patruunasta optimaalisen ratkaisun ajoneuvoihin, joissa ilmankulutus on suuri. Patruuna toimii myös kovissa olosuhteissa. WABCO suosittelee: Vaihda patruuna(t) säännöllisesti. Tarkista ilmankuivaimen toiminta käyttämällä säiliöiden vedenpoistoventtiileitä tiuhaan. Kompressorissa tai ilmankuivaimessa on ongelmia, jos jarrulaitteissa havaitaan laitteiden huollon yhteydessä likaa tai ruostetta. Huolto- ja kunnossapito-ohjeet Vanhoissa laitteissa on avattava lukkoruuvi, jotta patruunan pääsee vaihtamaan. Niin vakiopatruunat kuin WABCO:n Air System Protector -patruunatkin pitää vaihtaa normaaliolosuhteissa kahden vuoden välein. Air System Protector PLUS -patruunoille WABCO suosittelee jopa kolmen vuoden vaihtoväliä. WABCO-jälleenmyyjä ottaa vastaan vanhoja patruunoita. Jos järjestelmässä havaitaan kondenssivettä, laitteen regenerointitoiminto on tarkistettava ja patruuna tarvittaessa vaihdettava. Ilmankuivaimessa ei saa olla painetta huoltotöiden aikana. Rengastiiviste on rasvattava niukalti ennen uuden patruunan kiinnittämistä. Patruunan kiristystiukkuus on 20 Nm (kiristä lukkoruuvi, jos on). Ilmankuivain Ilmankuivain Sopivuus Mercedes-Benz Citaro (O 530) 1-kammiojärjestelmä Käyttöpaine maks. 13 bar Jännite 24 V Sopivuus Käyttöpaine Mercedes-Benz Actros I/MP2/MP3, Axor I/II/III, Atego I/II/III 1-kammiojärjestelmä maks. 13 bar WABCO WABCO

5 Ilmankuivaimet/tarvikkeet Tuoteosaamista Paineilma 5 Asennusohje Ilmankuivain yksikkö EAC 2 Kaikki elektroniset ilmankäsittelylaitteet on kalibroitava asennuksen jälkeen käyttämällä diagnoosijärjestelmää (esim. Knorr-jarrun NEO-diagnoosijärjestelmä). Varo, ettet koske sähköisiin kosketusnastoihin Asennusohje: 1. Ennen kuin vanha EAC 2 irrotetaan ja uusi asennetaan ajoneuvon liikkuminen on estettävä pyöräkiiloilla jarrujärjestelmästä on poistettava ilma sytytysvirta on kytkettävä pois päältä diagnoosilaite on irrotettava ajoneuvosta. 2. Asenna uusi EAC 2 ajoneuvon runkoon täsmälleen irrotetun laitteen paikalle. Käytä neljää alkuperäistä ruuvia M12 x 1,5 x 20 (10.9). Vääntömomentti = 45 Nm Iskuruuvinvääntimiä ei saa käyttää. Kaikki liitännät on liitettävä huolella. Kytke sähköliitäntä Knorr K078209N50 Ilmankuivain Sopivuus DAF XF105 Mercedes-Benz Actros MP2/MP3, Axor II/III, Atego I/II/III Scania 4, P/R/T 2-kammiojärjestelmä sisäänrakennetulla paineensäätimellä ja lämmittimellä Liitäntä M22 x 1,5 Katkaisupaine 12±0,3 bar avauspaine 14,5±2,5 bar kytkentäväli 1,3+0,7 bar Käyttöpaine maks. 13 bar Jännite 24 V Ilmankuivain Sopivuus Volvo FH II (2002-) Volvo B13R Tyyppi ECAD 1-kammiojärjestelmä sisäänrakennetulla paineensäätimellä, ilman lämmitintä Liitäntäkierre M12 x 1,5 Käyttöpaine maks. 13 bar Jännite 24 V WABCO WABCO Ilmankuivain Sopivuus Katkaisupaine avauspaine kytkentäväli Käyttöpaine Jännite Mercedes-Benz Actros I/MP2/MP3, Axor I/II/III, Atego I/II/III, Econic Mercedes-Benz Citaro (O 530), Cito (O 520) 1-kammiojärjestelmä sisäänrakennetulla paineensäätimellä ja lämmittimellä 12±0,3 bar 14,5+2,5 bar 1,5+/-0,25 bar maks. 13 bar 24 V Ilmankuivain Sopivuus Tyyppi avauspaine Katkaisupaine Mercedes-Benz Actros I/MP2/MP3, Axor I/II/III, Atego I/II/III Mercedes-Benz Tourino (O 510) LA9034 lämmityksellä 14,5+2,5 bar 12,3±0,3 bar WABCO Knorr K024634N50

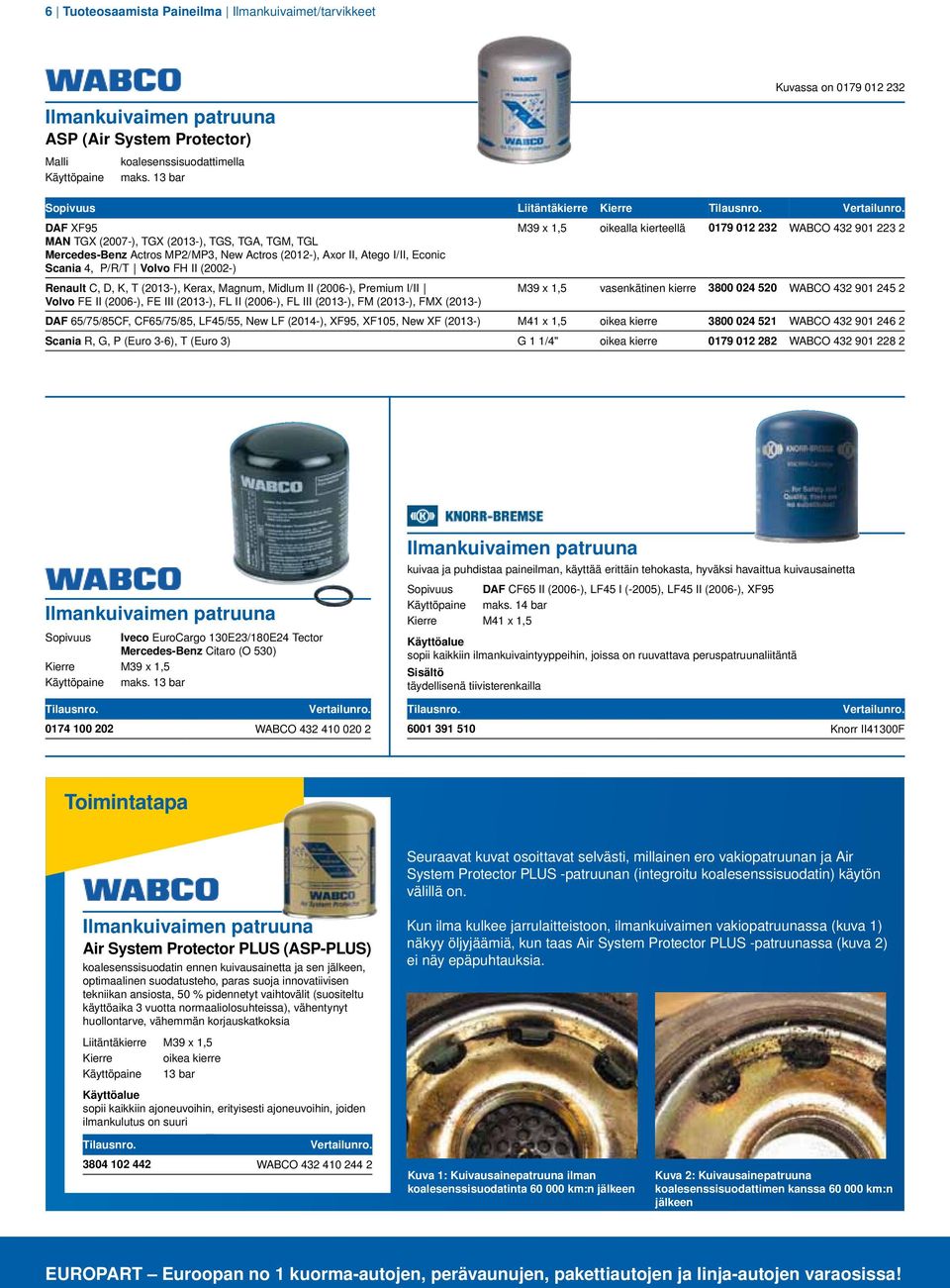

6 6 Tuoteosaamista Paineilma Ilmankuivaimet/tarvikkeet Kuvassa on Ilmankuivaimen patruuna ASP (Air System Protector) Käyttöpaine koalesenssisuodattimella maks. 13 bar Sopivuus Liitäntäkierre Kierre DAF XF95 MAN TGX (2007-), TGX (2013-), TGS, TGA, TGM, TGL Mercedes-Benz Actros MP2/MP3, New Actros (2012-), Axor II, Atego I/II, Econic Scania 4, P/R/T Volvo FH II (2002-) Renault C, D, K, T (2013-), Kerax, Magnum, Midlum II (2006-), Premium I/II Volvo FE II (2006-), FE III (2013-), FL II (2006-), FL III (2013-), FM (2013-), FMX (2013-) M39 x 1,5 oikealla kierteellä WABCO M39 x 1,5 vasenkätinen kierre WABCO DAF 65/75/85CF, CF65/75/85, LF45/55, New LF (2014-), XF95, XF105, New XF (2013-) M41 x 1,5 oikea kierre WABCO Scania R, G, P (Euro 3-6), T (Euro 3) G 1 1/4" oikea kierre WABCO Ilmankuivaimen patruuna kuivaa ja puhdistaa paineilman, käyttää erittäin tehokasta, hyväksi havaittua kuivausainetta Ilmankuivaimen patruuna Sopivuus Iveco EuroCargo 130E23/180E24 Tector Mercedes-Benz Citaro (O 530) Kierre M39 x 1,5 Käyttöpaine maks. 13 bar Sopivuus DAF CF65 II (2006-), LF45 I (-2005), LF45 II (2006-), XF95 Käyttöpaine maks. 14 bar Kierre M41 x 1,5 Käyttöalue sopii kaikkiin ilmankuivaintyyppeihin, joissa on ruuvattava peruspatruunaliitäntä Sisältö täydellisenä tiivisterenkailla WABCO Knorr II41300F Toimintatapa Seuraavat kuvat osoittavat selvästi, millainen ero vakiopatruunan ja Air System Protector PLUS -patruunan (integroitu koalesenssisuodatin) käytön välillä on. Ilmankuivaimen patruuna Air System Protector PLUS (ASP-PLUS) koalesenssisuodatin ennen kuivausainetta ja sen jälkeen, optimaalinen suodatusteho, paras suoja innovatiivisen tekniikan ansiosta, 50 % pidennetyt vaihtovälit (suositeltu käyttöaika 3 vuotta normaaliolosuhteissa), vähentynyt huollontarve, vähemmän korjauskatkoksia Kun ilma kulkee jarrulaitteistoon, ilmankuivaimen vakiopatruunassa (kuva 1) näkyy öljyjäämiä, kun taas Air System Protector PLUS -patruunassa (kuva 2) ei näy epäpuhtauksia. Liitäntäkierre M39 x 1,5 Kierre oikea kierre Käyttöpaine 13 bar Käyttöalue sopii kaikkiin ajoneuvoihin, erityisesti ajoneuvoihin, joiden ilmankulutus on suuri WABCO Kuva 1: Kuivausainepatruuna ilman koalesenssisuodatinta km:n jälkeen Kuva 2: Kuivausainepatruuna koalesenssisuodattimen kanssa km:n jälkeen

7 Ilmankuivaimet/tarvikkeet Tuoteosaamista Paineilma 7 EWOS optimaalinen tilaus- ja organisaatioratkaisu. Tietojen haku ja tilaukset kellon ympäri! EUROPART tarjoaa korjaamoille integroidun ratkaisun, jossa on ostoon, varastointiin, kunnossapitoon ja organisointiin liittyviä etuja: varaosien ja tarvikkeiden varma ja nopea tunnistus, haku ja järjestys osat kaikkiin vetoautoihin, linja-autoihin, perävaunuihin, pakettiautoihin ja henkilöautoihin kaikki linja-autotuotteet tilattavissa välittömästi verkossa hintatiedot ja tiedot saatavuudesta välittömästi käytettävissä tuotteiden yksityiskohtaiset kuvaukset tekniset tiedot asennusta, korjausta ja huoltoa varten. Selattava luettelo Verkossa näkyvän valikoiman lisäksi saatavana on uusi selattava luettelo. Siinä perinteisen luettelon etuja on täydennetty digitaalisilla mahdollisuuksilla. Tuttujen ja asiakkaiden arvostamien toimintojen, kuten sivulta seuraavalle selauksen, lisäksi verkkoluettelossa on näppäriä lisätoimintoja, kuten nopea siirtyminen hiirtä napsauttamalla, älykäs hakutoiminto ja paljon muuta. Suora yhteys EUROPART-korjaamo-onlinejärjestelmään (EWOS) nopeuttaa tilaamista. Tuotteet esitellään innovatiivisella ja yksilöllisellä tavalla.

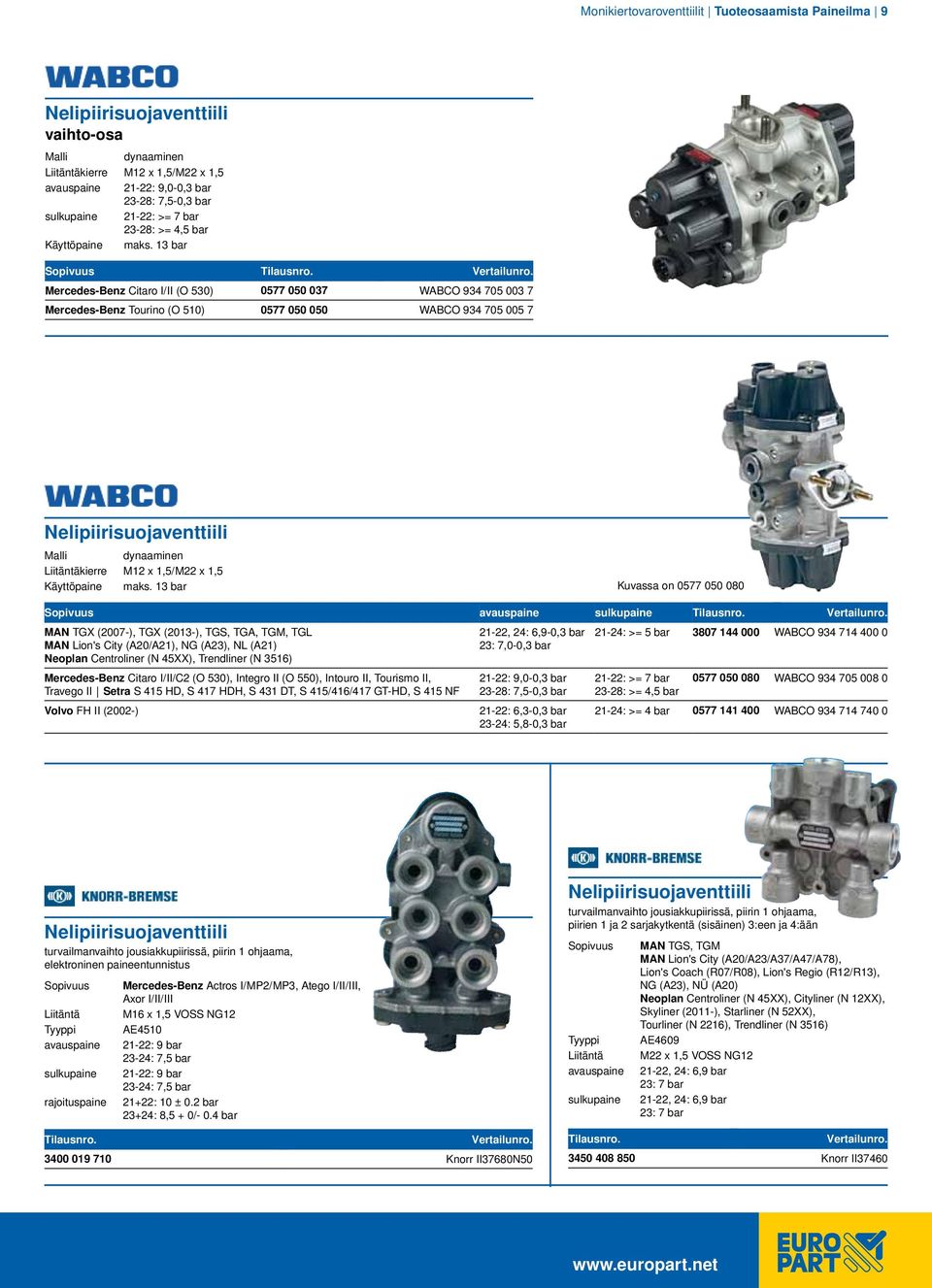

8 8 Tuoteosaamista Paineilma Ilmankuivaimet/tarvikkeet Monikiertovaroventtiilit NELIPIIRISUOJAVENTTIILI Tuotteen edut ja ominaisuudet Nelipiirisuojaventtiilit (tunnetaan myös monikiertovaroventtiileinä) säätelevät usean itsenäisen paineilmapiirin syöttöä hyötyajoneuvoissa. Niitä käytetään käyttöjarrulaitteistossa ja oheislaitteiden syötössä. Jos jokin piiri lakkaa toimimasta, se katkaistaan automaattisesti, ja samalla muihin piireihin syötetään viallisen piirin avauspainetta vastaava määrä paineilmaa. Venttiilejä on erilaisia: Nelipiirisuojaventtiilit, joissa on rajoitettu paluuvirtaus sarja- tai rinnankytkennässä, joko ohivirtauksen kanssa tai ilman ohivirtausta. Sarjaan kytkettävät nelipiirisuojaventtiilit, joissa on yksi tai kaksi integroitua paineenrajoitinta ja takaiskuventtiiliä piireille 3 ja 4 sekä elektroniset paineanturit piireille 1 ja 2. Direktiivin 98/12/EY mukaisesti nelipiirisuojaventtiileissä on bleed back -toiminto (katso kohta "Käsitteitä lyhyesti"). Nelipiirisuojaventtiili Käsitteitä lyhyesti Avauspaine: Paine, joka tarvitaan piirin avaamiseen. Sulkemispaine (vakautuspaine): Sulkemispaine on paine, joka aiheuttaa viallisen piirin katkaisun. Rajoitetun paluuvirtauksen ansiosta toisiinsa liitettyjen piirien paine voidaan tasata sulkemispaineen yläpuolella. Sarjakytkentä: Tällä tarkoitetaan tilannetta, jossa oheislaitteet (piirit 3 ja 4) kytketään pääkuluttajan (piirit 1 ja 2) jälkeen. Integroidut takaiskuventtiilit estävät takaisinvirtauksen oheislaitteista pääkuluttajiin. Rinnankytkentä: Rinnankytkennässä kaikki piirit on kytketty toisiinsa. Niinpä sulkemispaineen yläpuolella kaikkien piirien välillä esiintyvä rajoitettu takaisinvirtaus on normaalia, myös oheislaitteista pääkuluttajiin. Ohivirtaukset: Ohivirtaukset mahdollistavat etusijaisen täytön paineettomassa laitteistossa niissä piireissä, joissa on ohivirtaus. Ohivirtauksia käytetään usein piireissä 1 ja 2. Joidenkin venttiilivarianttien kanssa ohivirtauksia saatetaan käyttää rinnankytkennässä myös piireissä 3 ja 4. Bleed back-toiminto: Seisontajarrujärjestelmän piiri 3 on kytketty ilmapiiriin 1 kuristimen takaiskuventtilillä. Jos käyttöjarrujärjestelmän piiri 1 lakkaa toimimasta, myös piiristä 3 poistetaan ilma, jotta direktiivin 98/12/EY vaatimukset (lisätietoa jäljempänä) voidaan täyttää. Lakisääteisiä määräyksiä 6. mukautusdirektiivi 91/422/ETY ja direktiivi 98/12/EY Ajoneuvoja, joiden ensirekisteröinti on tehty lokakuusta 1994 alkaen, koskee 6. mukautusdirektiivi 91/422/ETY. Direktiivin mukaan paineettoman järjestelmän täyttämisen aikana jousijarrut eivät saa vapautua ennen kuin käyttöjarrujärjestelmän paine on riittävä saavuttamaan käyttöjarrun käyttölaitteella varajarrulle vahvistetun tehon. sulkemispaineeseen. Tämä tarkistus on toistettava järjestelmän uudelleentäytön yhteydessä simuloimalla vika muihin piireihin. Direktiivin 98/12/EY mukaan ajoneuvoissa, joiden ensirekisteröinti on tehty maaliskuusta 2001 alkaen, jousijarrut eivät saa vapautua ennen kuin käyttöjarrujärjestelmän paine on riittävä saavuttamaan käyttöjarrun käyttölaitteella vähintään kuormitetun ajoneuvon jäännösjarrutustehon. Lain määräämien tutkimusten ulkopuolinen huolto ei ole pakollista. Sulkemispaine (tai vakautuspaine) tarkistetaan, kun moottori on sammuneena. Piirin ilmapoiston yhteydessä toimivien piirien paine saa laskea vain kulloiseenkin

9 Monikiertovaroventtiilit Tuoteosaamista Paineilma 9 Nelipiirisuojaventtiili vaihto-osa dynaaminen Liitäntäkierre M12 x 1,5/M22 x 1,5 avauspaine 21-22: 9,0-0,3 bar 23-28: 7,5-0,3 bar sulkupaine 21-22: >= 7 bar 23-28: >= 4,5 bar Käyttöpaine maks. 13 bar Sopivuus Mercedes-Benz Citaro I/II (O 530) WABCO Mercedes-Benz Tourino (O 510) WABCO Nelipiirisuojaventtiili dynaaminen Liitäntäkierre M12 x 1,5/M22 x 1,5 Käyttöpaine maks. 13 bar Kuvassa on Sopivuus avauspaine sulkupaine MAN TGX (2007-), TGX (2013-), TGS, TGA, TGM, TGL MAN Lion's City (A20/A21), NG (A23), NL (A21) Neoplan Centroliner (N 45XX), Trendliner (N 3516) 21-22, 24: 6,9-0,3 bar 23: 7,0-0,3 bar 21-24: >= 5 bar WABCO Mercedes-Benz Citaro I/II/C2 (O 530), Integro II (O 550), Intouro II, Tourismo II, Travego II Setra S 415 HD, S 417 HDH, S 431 DT, S 415/416/417 GT-HD, S 415 NF 21-22: 9,0-0,3 bar 23-28: 7,5-0,3 bar 21-22: >= 7 bar 23-28: >= 4,5 bar WABCO Volvo FH II (2002-) 21-22: 6,3-0,3 bar 23-24: 5,8-0,3 bar 21-24: >= 4 bar WABCO Nelipiirisuojaventtiili turvailmanvaihto jousiakkupiirissä, piirin 1 ohjaama, elektroninen paineentunnistus Sopivuus Liitäntä Tyyppi avauspaine sulkupaine rajoituspaine Mercedes-Benz Actros I/MP2/MP3, Atego I/II/III, Axor I/II/III M16 x 1,5 VOSS NG12 AE : 9 bar 23-24: 7,5 bar 21-22: 9 bar 23-24: 7,5 bar 21+22: 10 ± 0.2 bar 23+24: 8,5 + 0/- 0.4 bar Nelipiirisuojaventtiili turvailmanvaihto jousiakkupiirissä, piirin 1 ohjaama, piirien 1 ja 2 sarjakytkentä (sisäinen) 3:een ja 4:ään Sopivuus Tyyppi Liitäntä avauspaine sulkupaine MAN TGS, TGM MAN Lion's City (A20/A23/A37/A47/A78), Lion's Coach (R07/R08), Lion's Regio (R12/R13), NG (A23), NÜ (A20) Neoplan Centroliner (N 45XX), Cityliner (N 12XX), Skyliner (2011-), Starliner (N 52XX), Tourliner (N 2216), Trendliner (N 3516) AE4609 M22 x 1,5 VOSS NG , 24: 6,9 bar 23: 7 bar 21-22, 24: 6,9 bar 23: 7 bar Knorr II37680N Knorr II

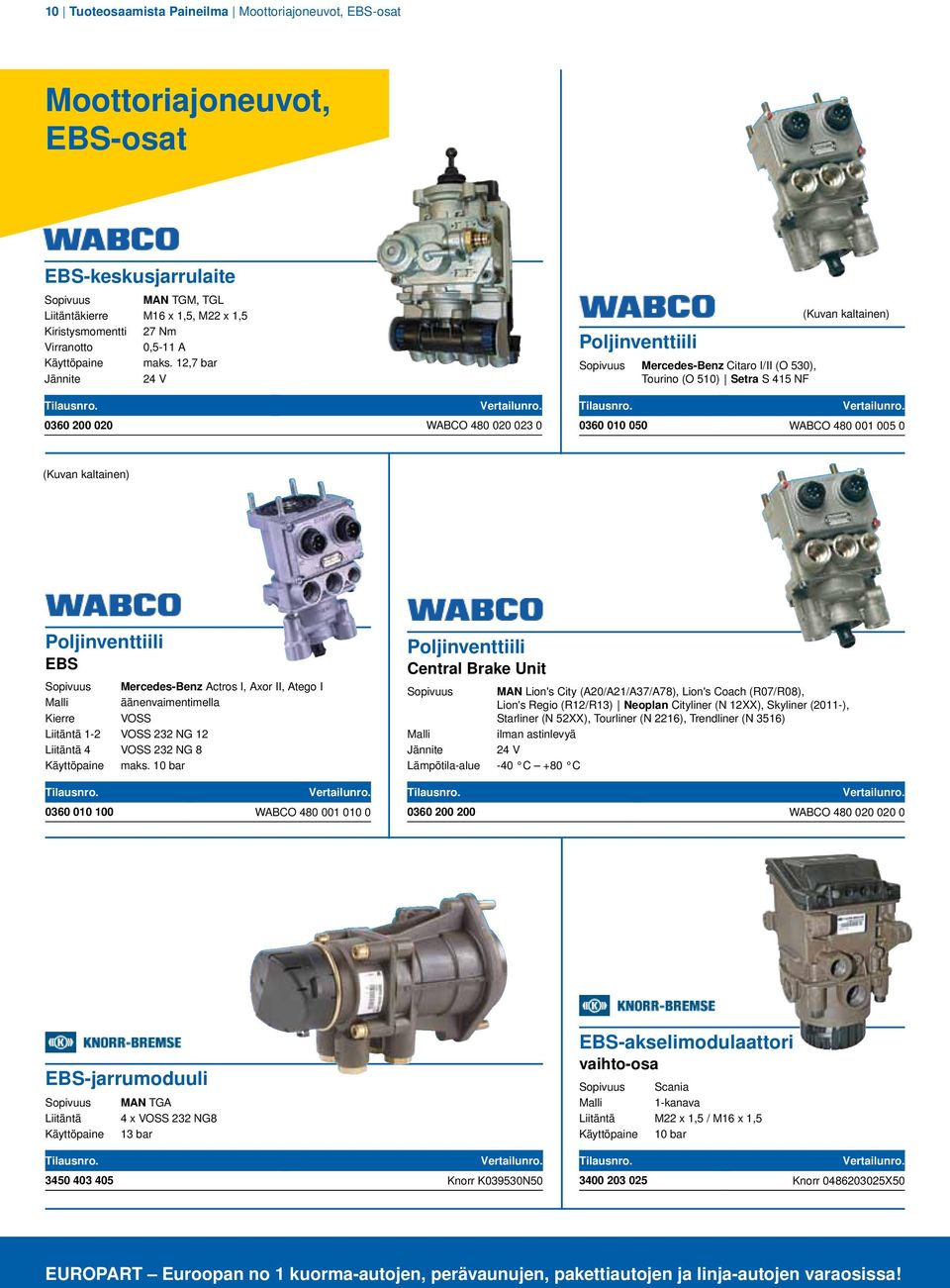

10 10 Tuoteosaamista Paineilma Moottoriajoneuvot, EBS-osat (Kuvan kaltainen) Moottoriajoneuvot, EBS-osat EBS-keskusjarrulaite Sopivuus MAN TGM, TGL Liitäntäkierre M16 x 1,5, M22 x 1,5 Kiristysmomentti 27 Nm Virranotto 0,5-11 A Käyttöpaine maks. 12,7 bar Jännite 24 V WABCO Poljinventtiili Sopivuus Mercedes-Benz Citaro I/II (O 530), Tourino (O 510) Setra S 415 NF (Kuvan kaltainen) WABCO (Kuvan kaltainen) Poljinventtiili EBS Sopivuus Mercedes-Benz Actros I, Axor II, Atego I äänenvaimentimella Kierre VOSS Liitäntä 1-2 VOSS 232 NG 12 Liitäntä 4 VOSS 232 NG 8 Käyttöpaine maks. 10 bar WABCO Poljinventtiili Central Brake Unit Sopivuus MAN Lion's City (A20/A21/A37/A78), Lion's Coach (R07/R08), Lion's Regio (R12/R13) Neoplan Cityliner (N 12XX), Skyliner (2011-), Starliner (N 52XX), Tourliner (N 2216), Trendliner (N 3516) ilman astinlevyä Jännite 24 V Lämpötila-alue -40 C +80 C WABCO EBS-jarrumoduuli Sopivuus MAN TGA Liitäntä 4 x VOSS 232 NG8 Käyttöpaine 13 bar EBS-akselimodulaattori vaihto-osa Sopivuus Scania 1-kanava Liitäntä M22 x 1,5 / M16 x 1,5 Käyttöpaine 10 bar Knorr K039530N Knorr X50

11 Moottoriajoneuvot, EBS-osat Tuoteosaamista Paineilma 11 Kuvassa on EBS-akselimodulaattori Sopivuus MAN TGL MAN Lion's City (A23/A37), Lion's Coach (R08), Lion's Regio (R13) Neoplan Cityliner (N 12XX), Skyliner (N 1122/2011-), Tourliner (N 2216), Trendliner (N 3516) MAN TGM, TGL MAN Lion's City (A21/A37/A47/A78), Lion's Coach (R07/R08), Lion's Regio (R12/R13) Neoplan Cityliner (N 12XX), Skyliner (2011-), Starliner (N 52XX), Tourliner (N 2216), Trendliner (N 3516) WABCO WABCO Mercedes-Benz Actros WABCO Mercedes-Benz Actros I/MP2/MP3, Axor I/II/III WABCO Mercedes-Benz Actros I/MP2/MP3, Axor I/II/III, Atego I/II/III Mercedes-Benz Citaro II/C2 (O 530), Tourino (O 510), Tourismo II, Travego II Setra S 415 HD, S 417 HDH, S 431 DT, S 416/417 GT-HD, S 415 NF WABCO Mercedes-Benz Axor, Atego WABCO Solaris Urbino III VDL Citea, Bova Magiq WABCO EBS-releventtiili Sopivuus Mercedes-Benz Actros I/MP2/MP3, Atego I/II/III, Axor I/II/III Liitäntä sähköinen, bajonetti (DIN 72585) Liitäntäkierre M16 x 1,5 / M22 x 1,5 Kierre VOSS WABCO EBS-releventtiili Sopivuus Mercedes-Benz Actros MP2/MP WABCO EBS-releventtiili Releventtiili Sopivuus Mercedes-Benz Actros I/MP2, Axor I/II/III, Atego Proportionaalireleventtiili ja äänenvaimennin Sopivuus DAF CF85 II (2006-), XF95, XF105 Proportionaalireleventtiili Liitäntäkierre M16 x 1,5/M22 x1,5 Käyttöpaine maks. 10 bar WABCO WABCO

12 12 Tuoteosaamista Paineilma Moottoriajoneuvot, EBS-osat (Kuvan kaltainen) EBS-perävaunun ohjausventtiili Sopivuus DAF XF 95, XF105, CF85 II (2006-) Iveco Stralis I AD, Stralis II AS MAN TGM, TGL Mercedes-Benz Actros I/MP2/MP3, Axor II, Atego II Pistoke, vaaka Käyttöpaine maks. 8,5 bar Magneettisäätöventtiili ABS:lle Sopivuus Liitäntä Liitäntäkierre Käyttöpaine Sähkövirran voimakkuus Jännite MAN sähköinen, bajonetti (DIN) A1-3.1-Sn/K1 M22 x 1,5 JED-388 maks. 11 bar bar 1,65 A 24 V WABCO WABCO Kuvassa on Paineensäätöventtiili ABS:lle Liitäntä sähköinen, bajonetti Liitäntäkierre M22 x 1,5 Jännite 24 V Sopivuus Käyttöpaine Suojausluokka Irisbus Eurorider maks. 13 bar IP69 K WABCO Iveco CityClass MAN EL (A12), NG (A11), NL (A10/A15) maks. 11 bar IP WABCO Kuvassa on Paineensäätöventtiili ABS:lle Liitäntä sähköinen, bajonetti (DIN) A1-3.1-Sn/K1 Liitäntäkierre M22 x 1,5 Jännite 24 V Sopivuus Käyttöpaine Suojausluokka Irisbus Arway, Citelis CNG, Crossway LE, Eurorider, Récréo II MAN Lion's Classic Ü (A72) Mercedes-Benz Citaro I/II/C2 (O 530), Cito (O 520), Conecto I (O 345), Integro II (O 550), Intouro II, O 405 N, O 407, O 408, Tourino (O 510), Tourismo I/II (O 350), Travego I/II (O 580) Setra S 309/312/315 HD, S 315 HDH/2, S 315/317 HDH/3, S 328 DT, S 315 GT, S 315/317/319 GT-HD, S 315/319 NF, S 313/315/319 UL, S 315/319 UL-GT, SG 321 UL, S 411/415 HD, S 415/416/417 HDH, S 415/416/417 GT-HD, S 416 GT-HD/2, S 415 NF, S 415 UL VDL Berkhof Ambassador, Bova Futura FHD13, Bova Magiq Volvo B5LH, B7R, B9L, B9R, B9TL, B12B, B13R Mercedes-Benz Conecto I (O 345), O 404 Setra S 309/312/315 HD, S 315 HDH/2, S 315/317 HDH/3, S 328 DT, S 315/317/319 GT-HD, S 315/319 NF, S 313/315/319 UL, S 315/319 UL-GT, SG 321 UL Solaris Urbino III Van Hool A330 maks. 11 bar IP WABCO maks. 13 bar IP69K WABCO

13 Jarrusylinterit Tuoteosaamista Paineilma 13 Jarrusylinterit Yhdistelmäjarrusylinteri Sopivuus MAN Lion's Classic Ü (A72) Asennuspaikka taka-akseli Tyyppi 24/24 Liitäntä M22 x 1,5 Käyttöpaine maks. 10/8,5 bar irrotuspaine 5,1 bar Pultti M16 x 1,5 Pulttien etäisyys 120,7 mm Pultin pituus 38 mm Isku 75/75 mm Käyttöalue ajoneuvot levyjarrulla Asennuspuoli oikea WABCO vasen WABCO Yhdistelmäjarrusylinteri Asennuspaikka taka-akseli Asennuspuoli vasen/oikea Tyyppi 24/24 Sopivuus Setra S 312/315 HD, S 315 HDH/2 Setra S 313 UL, S 315 UL/UL-GT, S 319 UL/UL-GT, S 315 GT/H, S 315/317/319 GT-HD, SG 321 UL Kuvassa on Männänvarren pituus 120 mm WABCO mm WABCO Jousikammiojarrusylinteri Kierre M16 x 1,5 Käyttöpaine 10.2 bar Tyyppi Isku Männänvarren pituus 16/24 ilman putkijohtoa 57/57 mm 15 mm Haldex /30 haarukkapäällä, ilman putkijohtoa 76/76 mm 246 mm Haldex Yhdistelmäjarrusylinteri Tyyppi 16/24 Liitäntä M16 x 1,5/M16 x 1,5 Männänvarren pituus 15 mm Isku 57/57 mm Kalvojarrusylinteri Männänvarren pituus 15 mm Käyttöpaine maks. 10,2 bar Tyyppi Isku 16 ilman haarukkapäätä, ilman liitintä 57 mm Haldex Knorr K026896N00 24 ilman haarukkaa 64 mm Haldex

14 14 Tuoteosaamista Paineilma Moottoriajoneuvot, ECAS-osat Moottoriajoneuvot, ECAS-osat Kuvassa on ECAS-tasoventtiili ilmajousitukselle Liitäntä vivulla bajonetti DIN A1-2.1-Sn/K2 Sopivuus Iveco Stralis I/II AD/AS MAN TGX, TGS, TGA, TGM, TGL, F2000 MAN Lion's City (A23/A37/A47), Lion's Coach (R07/R08), Lion's Regio (R12/R13) Neoplan Centroliner (N 45XX), Cityliner (N 12XX), Skyliner (2011-), Starliner (N 52XX), Tourliner (N 2216), Trendliner (N 3516) Iveco Stralis I/II AD/AS Neoplan Cityliner, Tourliner, Trendliner, Centroliner, Starliner 2, ND, NG, NL, NM WABCO WABCO Mercedes-Benz Actros MP2/MP3, Axor I/II/III, Atego I/II/III WABCO ECAS-magneettiventtiili Kuvassa on Käyttöpaine Jännite 13 bar 24 V Sopivuus Suojausluokka Asennuspaikka Liitäntäkierre DAF CF65 II (2006-) MAN TGX, TGS, TGA, TGM, TGL Mercedes-Benz Actros I, Axor I/II Solaris Urbino III DAF CF85, LF45 II (2006-), XF95, XF105 Iveco Stralis II AS MAN TGX (2013-), TGA Renault Magnum, Premium II, Midlum I (2000-) Scania R, G, P, T DAF CF85, XF95, XF105 MAN TGX, TGS, TGA, TGM Mercedes-Benz Actros MP3, Axor I/II/III, Atego I/II/III, Econic MAN Lion's Coach (R08), Lion's Regio (R13), Lion's Star (R03) Mercedes-Benz Citaro II (O 530), Integro II (O 550), Travego II Neoplan Cityliner (N 12XX), Skyliner (2011-), Starliner (N 52XX) IP6K6K Taka-akseli M22 x 1,5, VOSS WABCO IP6K9K M22 x 1, WABCO IP6K6K Taka-akseli, nostoakseli M22 x 1,5, VOSS WABCO Iveco CityClass Mercedes-Benz O 405 N IP6K6K Etu-/taka-akseli M22 x 1, WABCO MAN Lion's City (A20/A21/A23) Mercedes-Benz Citaro I (O 530) Neoplan Centroliner (N 45XX) Solaris Urbino III Mercedes-Benz Actros MP2/MP3, Axor I/II/III, Atego I/II/III Mercedes-Benz Citaro II/C2 (O 530) Setra S 415 HD, S 415 NF IP6K6K taka-akseli WABCO IP6K9K taka-akseli M22 x 1, WABCO

15 Moottoriajoneuvot, ECAS-osat Tuoteosaamista Paineilma 15 Kuvassa on ECAS-ohjauslaite Asennuspaikka Jännite etu-/taka-akseli 24 V Sopivuus järjestelmä DAF, Iveco, MAN, Renault, VDL, Volvo WABCO DAF, MAN, Scania 6 x WABCO DAF 4 x 2, CAN II WABCO Mercedes-Benz 4 x WABCO Mercedes-Benz Actros I, Atego I/II 6 x WABCO Mercedes-Benz WABCO ECAS-käyttöyksikkö Jännite etuakselin/taka-akselin ohjaus 24 V Käyttöalue elektroniselle jousitukselle Sopivuus Napaluku Ilmajousiventtiili tasonsäätöön vivulla Kuvassa on Mercedes-Benz Actros I, Atego II WABCO MAN TGX, TGS, TGA, TGM, TGL WABCO Scania WABCO Iveco WABCO Kierre M12 x 1,5/M16 x 1, Haldex M12 x 1, Haldex M12 x 1, Haldex osan valikoima omat merkkituotteemme Korkeimmat laatustandardit Tiukkojen laatuehtojen perusteella poimitut toimittajat Laaja ja teknisesti laadukas tarjonta Toimittajavalikoiman jatkuva tarkastus ja optimointi Asiakaslähtöinen tuotemerkkien valikoiman kehittely Laaja tuotesalkku aikaa säästäviin korjauksiin EUROPART Hyvä tietää

16 16 Tuoteosaamista Paineilma Moottoriajoneuvot, vaihteisto-osat Moottoriajoneuvot, vaihteisto-osat Kytkintehostin Käyttöpaine maks. 10 bar Sopivuus Männän Isku MAN TGA MAN Lion's Coach (R07), Lion's Regio (R13) Neoplan Tourliner (N 2216), Trendliner (N 3516) 100 mm 85 mm WABCO MAN TGX, TGS, TGA 108 mm 85 mm WABCO Mercedes-Benz Actros I/MP2, Atego I Mercedes-Benz Conecto I (O 345), Tourismo I (O 350), Travego I (O 580) Setra S 315 GT, S 315/317/319 GT-HD, S 315/319 NF, S 313/315/319 UL, S 315/319 UL-GT, SG 321 UL, S 411/415 HD, S 415/417 HDH, S 431 DT Mercedes-Benz Actros MP2/MP3, Axor I/II/III, Atego I/II/III Neoplan Cityliner (N 12XX), Tourliner (N 2216), Trendliner (N 3516) Mercedes-Benz Actros MP2/MP3 Mercedes-Benz Tourismo II, Travego II Setra S 417 HDH, S 431 DT 102 mm 85 mm WABCO mm WABCO mm 69,5 mm WABCO vaihto-osa (Kuvan kaltainen) Kytkintehostin Jännite 24 V Nimellispituus 1,4/2,7 Lämpötila-alue -40 C +120 C Wabco Kytkintehostin Kytkinpääsylinteri Isku 30 mm Sopivuus Pituus Käyttöpaine Mercedes-Benz Atego I/II, Axor I/II Mercedes-Benz Tourino (O 510) 262 mm 10 bar Sopivuus MAN TGL WABCO Haldex

17 Perävaunujen jarrut Tuoteosaamista Paineilma 17 Perävaunujen jarrut EBS-perävaunumodulaattori vaihto-osa Kuvassa on järjestelmä EBS-D/RSS WABCO R 4S/3M WABCO Standard 2S/2M WABCO Perävaunun jarruventtiili ennakolla säädettävä: WABCO ennakolla säädettävä WABCO ilman ennakkoa WABCO vaihto-osa Kuvassa on ALB-säädin vaihto-osa staattinen, sis. vivun ja koko vivuston WABCO yleiskäyttöinen WABCO Kuvassa on Ohjausyksikkö Perävaunun ABS-ECU Jännite 24 V WABCO Ohjausyksikkö VCS II -elektroniikka järjestelmä 4S/3M WABCO S/2M WABCO

18 18 Tuoteosaamista Paineilma Moottoriajoneuvot, vaihteisto-osat ABS-releventtiili vaihto-osa Liitäntä sähköinen, bajonetti DIN Liitäntäkierre M22 x 1,5 Käyttöpaine maks. 10 bar Jännite 24 V Lämpötila-alue C Suojausluokka IP66/69K ABS-releventtiili Liitäntäkierre M22 x 1,5/M16 x 1,5 bajonetti Käyttöpaine 13 bar WABCO Knorr AC574AXY EBS:n perävaunun jarruventtiili Liitäntä M22 x 1,5/M16 x 1,5 Käyttöpaine 8,5 bar Sisältö ilman paineanturia WABCO Korjaussarja perävaunun jarruventtiilille Sopivuus Sisältö Käytetään Y-kaapeli, painekytkin, WABCO TEBS-sukupolvessa C1, C2 paineanturi, laipioruuviliitos, vastamutteri, T-kappale Käytetään TEBS-sukupolvessa C3, D Kaapeli, paineanturi WABCO Magneettisäätöventtiili vaihto-osa Pysäköinti-irrotus-turvaventtiili vaihto-osa Käyttöpaine sis. kilven maks. 10 bar WABCO Liitäntä sähköinen, bajonetti (DIN) Liitäntäkierre M22 x 1,5 Käyttöpaine maks. 10 bar Jännite 24 V Virranotto 1.65 A Suojausluokka IP68 Käyttöalue ABS:lle WABCO

19 Perävaunujen jarrut Tuoteosaamista Paineilma 19 Kuvassa on Kuvassa on Pikairrotusventtiili Irrotusventtiili manuaalinen Käyttöpaine 12 bar Kierre M16 x 1, WABCO WABCO Haldex Haldex Jarru/vapautusventtiiliyhdistelmä Liitäntä M16 x 1,5/M22 x 1,5 Käyttöpaine 8,5 bar Knorr K015849N00 Korjaussarja EBS-releventtiilille Sisältö 1 EBS-releventtiili 1 yhdysjohto bajonetti-pistokkeella 1 liitäntäjohto pistokkeella 1 kierrettävä liitin, M12 x 1,5/ 8 x WABCO EBS-releventtiili 3/2-suunta Liitäntäkierre M22 x 1,5/M12 x 1,5 Käyttöpaine maks. 10 bar Jännite 24 ± 6 V WABCO Kuvassa on Perävaunun jarruventtiili Korjaussarja ABS/EBS-venttiileille Sisältö 2 x ruuvi, 1 x tiivistesarja, 1 x lisälehti Käyttöpaine 10 bar bar Kierre Euro 4 x M22 x 1,5/1 x M16 x 1, Haldex EY 5 x M22 x 1, Haldex EY 4 x M16 x 1,5/2 x M22 x 1, Haldex WABCO StVZO 4 x M22 x 1,5/1 x M16 x 1, Haldex

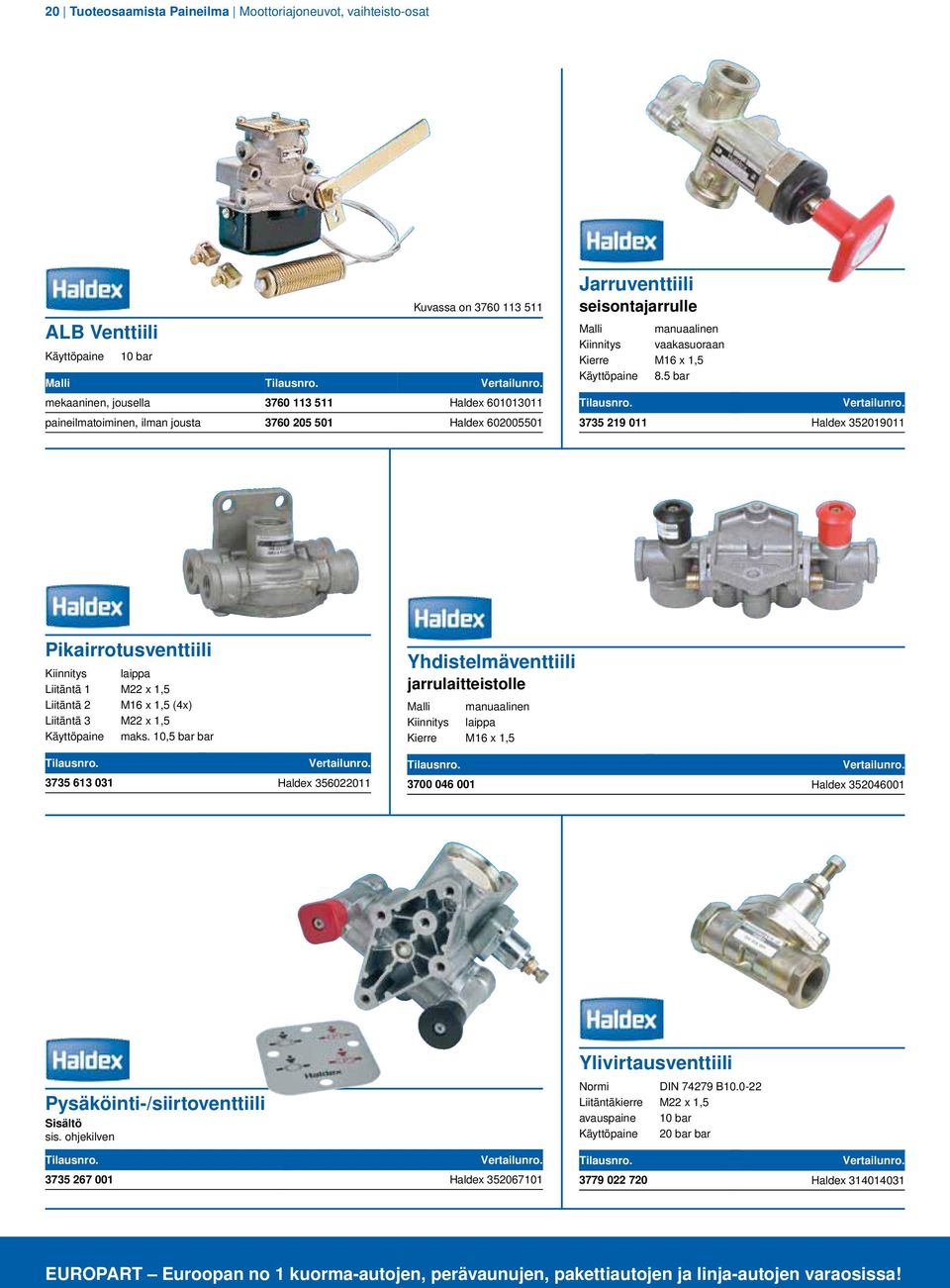

20 20 Tuoteosaamista Paineilma Moottoriajoneuvot, vaihteisto-osat ALB Venttiili Kuvassa on Käyttöpaine 10 bar mekaaninen, jousella Haldex Jarruventtiili seisontajarrulle manuaalinen Kiinnitys vaakasuoraan Kierre M16 x 1,5 Käyttöpaine 8.5 bar paineilmatoiminen, ilman jousta Haldex Haldex Pikairrotusventtiili Kiinnitys laippa Liitäntä 1 M22 x 1,5 Liitäntä 2 M16 x 1,5 (4x) Liitäntä 3 M22 x 1,5 Käyttöpaine maks. 10,5 bar bar Haldex Yhdistelmäventtiili jarrulaitteistolle manuaalinen Kiinnitys laippa Kierre M16 x 1, Haldex Ylivirtausventtiili Pysäköinti-/siirtoventtiili Sisältö sis. ohjekilven Normi DIN B Liitäntäkierre M22 x 1,5 avauspaine 10 bar Käyttöpaine 20 bar bar Haldex Haldex

21 Perävaunujen jarrut Tuoteosaamista Paineilma 21 TEM Safe Parking Uusi Trailer Emergency Module -yksikkö parantaa turvallisuutta. Safe Parking -toiminnolla voidaan välttää virheellisestä kytkennästä aiheutuvat vakavat seuraukset. Pysäköinti-/siirtoventtiili TEM Safe Parking Safe Parking on uusi lisätoiminto, joka vaikuttaa niin, että irrottamisen yhteydessä tai paineen laskiessa jousikammiosylinterit liikkuvat jarruasentoon. Ennen ajoon lähtöä jousikammiosylinterit on vapautettava manuaalisesti pysäköintiventtiilillä. TEM on erityisesti EEC-direktiivin 71/320 jarrujärjestelmiä koskevien määräysten ja ECEsäännöksen R 13 mukainen. Käyttöalue Puoliperävaunut, keskiakseliperävaunut, kääntöteliperävaunut ylivirtaus- ja irrotusventtiilin kanssa Haldex ilman ylivirtausventtiiliä, irrotusventtiilin kanssa Haldex ylivirtausventtiilin kanssa, ilman irrotusventtiiliä Haldex ilman ylivirtaus- ja irrotusventtiiliä Haldex Edut: Pysäköinti- ja irrotustoiminto toimii integroiduilla hallintalaitteilla (pysäköinti- ja irrotusventtiili). Lisäliitännät ja suora syöttö oheislaitteille (ILAS, COLAS ) sekä suojaus ylivirtausventtiilillä (lisävaruste). Sopii kaikkiin perävaunuihin, joissa on ABS ja EBS. Painon alennus, mahdollisimman vähän ruuviliitoksia ja putkia. Safe Parking -toiminto auttaa kuljettajaa välttämään käyttövirheitä. Jousikammion aktivointi järjestelmän paineen laskiessa. TEM on erityisesti EEC-direktiivin 71/320 jarrujärjestelmiä koskevien määräysten ja ECE-säännöksen R 13 mukainen. TrCM+ Safe Parking Uusi Trailer Control Module+ -yksikkö parantaa turvallisuutta. Safe Parking on automaattinen seisontajarrutoiminto, jolla voidaan välttää virheellisestä kytkennästä aiheutuvat vakavat seuraukset. Edut: Hätäjarrutus tehdään käyttöjarrulla niin, että ABS pysyy toiminnassa. Toiminto on käytössä markkinoiden yleisimmissä ABS/EB+järjestelmissä. Pysäköinti- ja irrotustoiminto toimii integroiduilla hallintalaitteilla (pysäköinti- ja irrotusventtiili). Ylivirtausventtiili ilmajousitukselle tai muille oheislaitteille. Lisäliitännät suoraa syöttöä varten oheislaitteille (ILAS, COLAS ). Sopii kaikkiin perävaunuihin, joissa on ABS ja EB+. Jousikammion aktivointi voimakkaiden ilmahäviöiden yhteydessä, kun ajoneuvo seisoo paikallaan. Painon alennus, mahdollisimman vähän ruuviliitoksia ja putkia. Safe Parking -toiminto auttaa kuljettajaa välttämään käyttövirheitä. Jousikammion aktivointi järjestelmän paineen laskiessa. Pysäköinti-irrotus-turvaventtiili TrCM+ Safe Parking Parking Hold on uusi lisätoiminto, joka vaikuttaa niin, että kytkemisen yhteydessä käyttöjarru vapautuu ja jousikammiosylinterit liikkuvat jarruasentoon. Ennen ajoon lähtöä jousikammiosylinterit on vapautettava manuaalisesti irrotusventtiilillä. Trailer Control Module+ on erityisesti EEC-direktiivin 71/320 jarrujärjestelmiä koskevien määräysten ja ECE-säännöksen R 13 mukainen. Käyttöpaine 10 bar avauspaine 6,2 bar sulkupaine 5,2 bar Normi DIN/ISO 1219 Lämpötila-alue -40 C +70 C Käyttöalue Puoliperävaunut, keskiakseliperävaunut, kääntöteliperävaunut Haldex

22 22 Tuoteosaamista Paineilma Moottoriajoneuvot, vaihteisto-osat Soft Docking Innovaatiot ja tekniikka tekevät peruuttamisesta turvallisempaa Lastaussillalle peruutettaessa ajoneuvot tai lastaussilta ovat aina vaarassa vaurioitua, jos ajoneuvon nopeus on telakoinnin aikana liian suuri. Kuljettajan avuksi on tarjolla useita järjestelmiä, joissa on sekä visuaalisia että akustisia apuvälineitä peruutukseen. Haldexin Soft Docking lisää turvallisuutta, kun se on liitetty Haldex EB+ EBS -jarrujärjestelmään. Toiminto käyttää jarruja automaattisesti, kun ajoneuvoa telakoidaan peruuttamalla. Lastaussillan lähestymisavustin Soft Docking Sisältö Täydellinen järjestelmä, jossa akustisia ja optisia rakenneosia HUOMIO: Järjestelmä ei vapauta kuljettajaa vastuusta varmistaa, että tie lastaussillalle peruutettaessa on esteetön Haldex Soft Docking -toiminto: Haldex Soft Docking -järjestelmä jarruttaa ajoneuvoa automaattisesti lastaussillalle peruutettaessa. Jarrut toimivat automaattisesti nopeuden, kuorman ja lastaussiltaan jäljellä olevan etäisyyden perusteella. Soft Docking -järjestelmä aktivoituu, kun peruutusvaihde kytketään päälle. Jarrut aktivoituvat automaattisesti, kun etäisyys lastaussiltaan on 1 metri. Järjestelmässä käytetään etäisyysantureita. Etäisyys lastaussiltaan tunnistetaan vasta, kun perävaunu liikkuu taaksepäin ja on alle 3 metrin päässä lastaussillasta. Haldex EB+ -järjestelmän automaattista jarrutusta ohjataan lisätulon kautta. Jarrut aktivoituvat 1 metrin etäisyydellä 2 sekunnin ajaksi, minkä jälkeen ne vapautuvat uudelleen, jotta kuljettaja voi telakoida ajoneuvon loppuun saakka. Muita turvaominaisuuksia: Haldexin valikoimissa on kuljettajille useita akustisia ja optisia apuvälineitä, jotka ilmoittavat etäisyyden lastaussiltaan äänimerkkien ja vilkkuvalojen avulla vuorokaudenajasta riippumatta. Asennus on nopeaa ja helppoa. Hyväksytty ADR-vyöhykkeelle 2. Jos peruutusvaihde kytketään päälle kaksi kertaa peräkkäin 2 sekunnin sisällä, yöajon äänimerkki poistetaan käytöstä. Varustussarja Vario C VCS II ilman magneettiventtiiliä WABCO Varustussarja VCS I VCS II ECU ilman magneettiventtiiliä elektroniikka vaihdetaan, modulaattorit ja anturit voidaan säilyttää muutoksen yhteydessä WABCO

23 Perävaunujen jarrut Tuoteosaamista Paineilma 23 Varustussarja VCS II sis. magneettiventtiilin WABCO Perävaunun vianmäärityssalkku Sisältö Liitäntäkaapeli Trailer EBS, Trailer VCS I/II, CAN-adapterijohto, diagnoosiliittymäsarja, CAN-adapteri, perävaunuliitoskaapeli WABCO TPMS Rengaspaineen valvontajärjestelmä TPMS Sopivuus vanteen halkaisija 17,5" 22,5" Painealue 0-14 bar Lämpötila-alue -30 C +85 C Jännite V Sisältö 1 x TPMS-vastaanottoyksikkö, 1 x InfoCentreliitoskaapeli, 1 x TPMS-liitoskaapeli, 1 x InfoCentre2, 7 x Haldexin TPMS-tarra, 6 x pyöräyksikön anturi, 6 x anturin kiinnitysnauha Haldex Haldex TPMS on rengaspaineiden ja renkaiden lämpötilan valvontajärjestelmä, joka sopii kaikkiin hyötyajoneuvojen perävaunuihin, joissa on EB+. EB+ helpottaa kunkin renkaan paine- ja lämpötilatietojen siirtämistä vetoautoon ISO11992-standardin mukaisen CAN-väylän kautta. InfoCentre 2 voidaan asentaa paikallisesti perävaunuun paineen ja lämpötilan näyttöä varten. Pyöräanturi (WUS) mittaa renkaan sisäpaineen ja -lämpötilan ja välittää kaikki mittaustiedot radiosignaalilla (RF) vastaanottavaan ohjausyksikköön (RCU). Vastaanottava ohjausyksikkö (RCU) määrittää järjestelmän tilan ja lähettää tilatiedot elektroniselle jarrujärjestelmälle (EBS) perävaunun CAN-väylän kautta. Elektroninen jarrujärjestelmä (EBS) lähettää lopuksi tiedot kojelautaan, josta kuljettaja voi hakea tarvitsemansa painetiedot, varoitukset, ohjeet ja järjestelmän tilat. Järjestelmäasetukset tehdään ja järjestelmä diagnosoidaan CAN-väylän kautta DIAG+-ohjelmalla. TPMS-liipaisin kommunikoi pyöräanturin (WUS) kanssa pientaajuusyhteyden (LF) kautta. Liipaisimen tarkoitus on pakottaa pyöräanturi lähettämään yksittäinen tunnistuskoodi (ID) vastaanottavaan ohjausyksikköön (RCU). Rengaspaineen valvontajärjestelmä (TPMS) koostuu seuraavista osista: Vastaanottava ohjausyksikkö (RCU) on kiinnitetty ajoneuvon koriin. Se säätelee TPMS-toimintoja. Pyöräanturi (WUS) on kiinnitetty jokaisen valvottavan renkaan vanteen sisäpuolelle. Elektroninen jarrujärjestelmä (EBS) ohjaa tiedonkulkua TPMS:ltä vetoauton kojelautaan. Liipaisimen tarkoitus on pakottaa pyöräanturi (WUS) välittämään tunnistuskoodinsa (ID) vastaanottavalle ohjausyksikölle (RCU). Diagnoosi- ja konfigurointiohjelmalla (DIAG+) määritetään perävaunun TPMS:n asetukset.

24 24 Tuoteosaamista Paineilma Moottoriajoneuvot, vaihteisto-osat Nostoakselin ohjaus Kuvassa on Nostoakselin ohjausventtiili AE1141 Nostoakselin ohjausventtiili ILAS -E Kuvassa on Kierre Käyttöpaine 10 bar 4 x Haldex Liitäntä 1 x M16 x 1,5 ja Knorr K015384N00 4 x 8 x 1 pikakiinnitys 5 x M16 x 1, Knorr K035570N00 4 x Haldex x Haldex x M16 x 1, Haldex x M16 x 1, Haldex Kuvassa on Venttiili nosto-/laskulaitteeseen automaattinen Kulma 0 Johtojen lukumäärä Kierre 1 2 x 8, 1 x Haldex Nostoakselin ohjausventtiili push-in Kierre 7 x Haldex Haldex Uusi linja-autojen varaosaluettelo Kaikki varaosat ja lisävarusteet seuraavien merkkien kaupunki-, reitti- ja kaukoliikenteen linja-autoihin: Irisbus, Iveco, MAN, Mercedes-Benz, Neoplan, Scania, Setra, Volvo, Solaris, Temsa, Van Hool, VDL Bova, Fast, Heuliez tuotetta 770 sivulla 140 bussityypille EUROPART VINKKI: ESITE

25 Yhdysventtiilit Tuoteosaamista Paineilma 25 Yhdysventtiilit Kouraliitin Liitäntäkierre Väri venttiilillä M16 x 1,5 punainen WABCO venttiilillä M16 x 1,5 keltainen WABCO venttiilillä M22 x 1,5 punainen WABCO venttiilillä M22 x 1,5 keltainen WABCO ilman venttiiliä M16 x 1,5 punainen WABCO ilman venttiiliä M16 x 1,5 keltainen WABCO ilman venttiiliä M22 x 1,5 punainen WABCO ilman venttiiliä M22 x 1,5 keltainen WABCO Kuvassa on Pikaliitin DuoMaticille Liitäntäkierre Perävaunun osa M16 x 1, WABCO Puoliperävaunun osa M16 x WABCO Moottoriajoneuvon osa M16 x 1, WABCO Moottoriajoneuvon osa M16 x 1, WABCO Kuvassa on Varustussarja Duo-Matic täydellinen kaikilla 2-johtoisen perävaunujarrun uudelleen varustukseen tarvittavilla osilla Kierre M16 x 15 Käyttöalue moottoriajoneuvoille perävaunun kanssa WABCO vetoautoille puoliperävaunun kanssa WABCO Kuvassa on

26 26 Tuoteosaamista Paineilma Tarvikkeet Tarvikkeet Tartuntapihdit putkelle muoviputkelle Sopivuus putken halkaisija 6, 8, 10, 12, 16 mm Voss Tiivistesarja pistoliittimelle Tyyppi 230 Nimelliskoko Leikkuri muoviputkelle Materiaali metalli Varaosat Kuvaus Varaterä Vasara Vasaran runko sinkittyä valurautaa, varsi lakattu punaiset iskupäät iskunkestävää selluloosa-asetaattia (CA) Pään 27 mm Pään pituus 88 mm Paino 215 g Asennuskara jousielementin, kiinnikkeen ja hatturuuvin varmaan asennukseen Nimelliskoko 8/12 mm Voss Suora pikaliitin Sopivuus Tyyppi HDPE-putki 4 x 1 mm G-L 4 SV-T HDPE-putki 5 x 1 mm G-L 5 SV-T HDPE-putki 6 x 1 mm G-L 6 SV-T HDPE-putki 8 x 1 mm G-L 8 SV-T HDPE-putki 9 x 1,5 mm G-L 9 SV-T HDPE-putki 10 x 1 mm G-L 10 SV-T HDPE-putki 11 x 1,5 mm G-L 11 SV-T HDPE-putki 12 x 1,5 mm G-L 12 SV-T HDPE-putki 15 x 1,5 mm G-L 15 SV-T Painemittari kalibroitu Testiliitin suojuksella Liitäntäkierre M16 x 1,5 Käyttöpaine Painealue 100 mm 16 bar 0-16 bar Käyttöalue paineilmajarruille Ulkokierre Pituus Avainkoko Tyyppi WABCO M16 x 1,5 43 mm 22 mm G-tark M22 x 1,5 40 mm 27 mm GR-L-Fi 6/15 G-tark

27 Tarvikkeet Tuoteosaamista Paineilma 27 Putkileikkuri muoviputkelle Materiaali Varaosat Kuvaus muovi Irrotustyökalusarja pistoliittimelle ABC New Line 25-osainen Sisältö Putken 8 x 1 mm x 1,5 mm Varaterä x 1,5/16 x 2 mm Testausletku siipimuttereilla Materiaali PVC Väri sininen Pituus 6500 mm Lämpötila-alue -40 C +80 C Käyttöpaine 20 bar lämpötilassa +20 C, 16 bar lämpötilassa -40 C Irrotustyökalu pistoliittimelle ABC New Line Putken 8 x 1 mm x 1,5 mm x 1,5 mm x 2 mm Vuodonetsintäspray Lämmönkestävyys C Käyttöalue tiiviydentarkastusaine painetta johtaville järjestelmille, paineistettujen putkien ja säiliöiden (esim. kompressorit, teräspullot, armatuurit, sulkuventtiilit, hengityslaitteet, autogeeni- ja suojakaasuhitsauslaitteet, bunsenpolttimet, venttiilit, ruuviliitokset, paineilmajarrut jne.) epätiiviiden kohtien löytämiseen, soveltuu paineilmalle, kylmäaineelle, asetyleenille, butaanille, maakaasulle, hiilidioksidille, hapelle, propaanille, kaupunkikaasulle, typelle, vedylle, ammoniakille myrkytön DIN-DVGW:n mukaan (saksalainen kaasu- ja vesialan yhdistys) Sisältö Astia 400 ml Spraytölkki Paineilmajarrujen jäätymisenestoaine Wabcothyl Toimintahäiriöiden estämiseen kaikissa paineilmajarrulaitteissa, suojaa jäänmuodostuksen aiheuttamilta vaurioilta, ei tartu kumi- eikä metalliosiin. Sisältö Astia 1 l Pullo l Muovikanisteri

28 EUROPART kansainvälinen korjaamojen yhteistyökumppani 200 toimipistettä 27 maassa Löydät lähimmän EUROPART-jälleenmyyjän internetistä osoitteesta:
