1 ALUMIA Seinäjärjestelmä Tekninen tuotekortti

2 Muotolevy Tilaratkaisut valmistaa ja maahantuo muuntojoustavia järjestelmäseiniä ja alakattoja. Järjestelmäseinämme sisältävät erilaisia seinä- ja oviratkaisuja. Tuotteitamme yhdistää muunneltavuus, helppo ja nopea asennettavuus, hyvä äänieristys ja viimeistelty tyyli sekä laatu. Muotolevy Tilaratkaisut -palvelukokonaisuus sisältää suunnittelun, asennuksen ja muutostyöt. Toimitamme tuotteitamme myös materiaalitoimituksina. Ulkonäkö Tehtaalla tehtävä ovien sekä lasi- ja umpiseinien pintakäsittely takaa tasaisen ja korkean laadun Tarkasti harkitut ja suunnitellut tuotedetaljit luovat viimeistellyn lopputuloksen Vaivattomuus ja nopeus Asennus on siistiä ja nopeaa Muutoskohteessa asennus ei estä toimiston normaalia työskentelyä Vähäiset melu- ja pölyhaitat Palvelukokonaisuutemme sisältää asennuksen ja muutostyöt 2 Järjestelmiemme edut

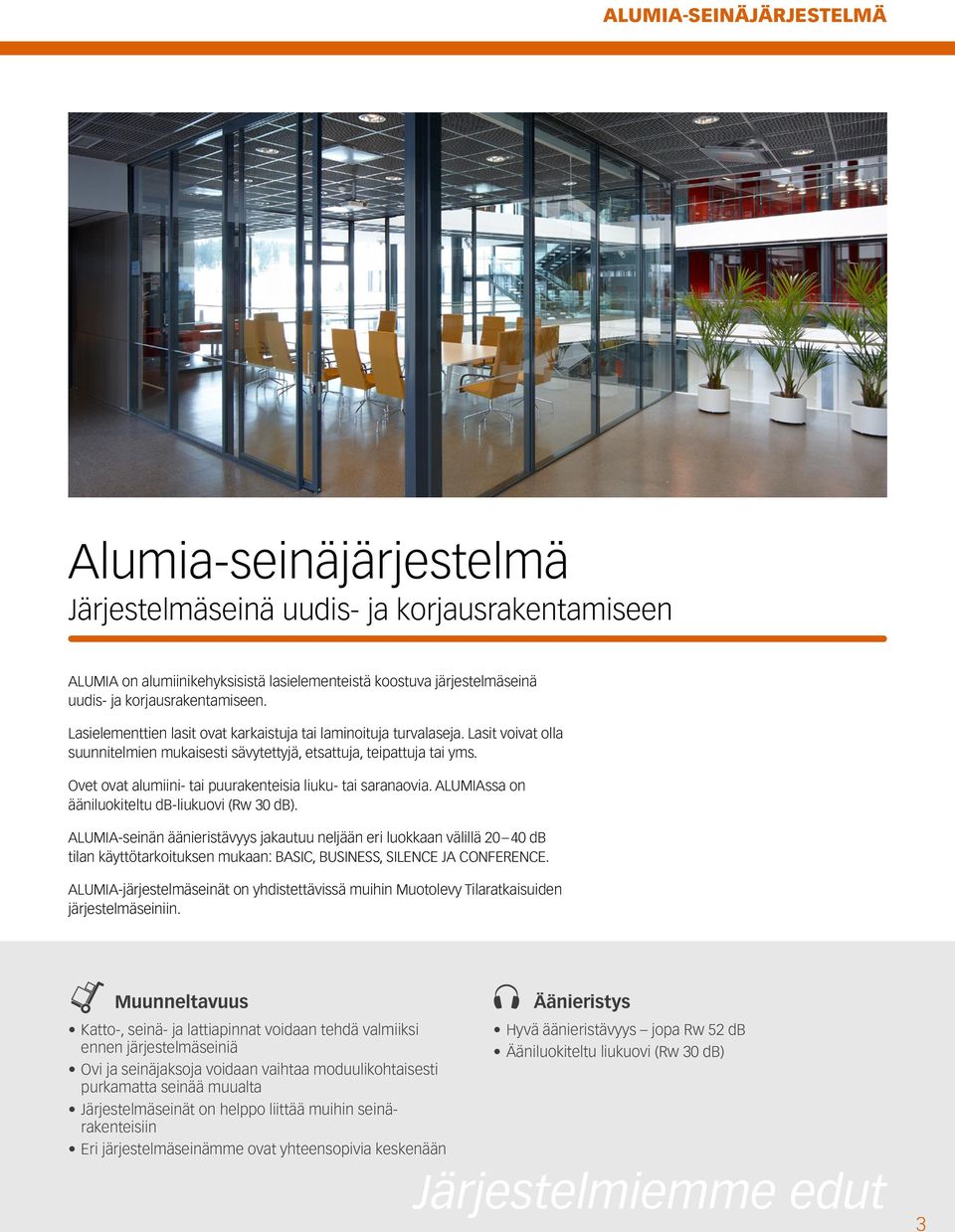

3 alumia-seinäjärjestelmä Alumia-seinäjärjestelmä Järjestelmäseinä uudis- ja korjausrakentamiseen ALUMIA on alumiinikehyksisistä lasielementeistä koostuva järjestelmäseinä uudis- ja korjausrakentamiseen. Lasielementtien lasit ovat karkaistuja tai laminoituja turvalaseja. Lasit voivat olla suunnitelmien mukaisesti sävytettyjä, etsattuja, teipattuja tai yms. Ovet ovat alumiini- tai puurakenteisia liuku- tai saranaovia. ALUMIAssa on ääniluokiteltu db-liukuovi (Rw 30 db). ALUMIA-seinän äänieristävyys jakautuu neljään eri luokkaan välillä db tilan käyttötarkoituksen mukaan: BASIC, BUSINESS, SILENCE JA CONFERENCE. ALUMIA-järjestelmäseinät on yhdistettävissä muihin Muotolevy Tilaratkaisuiden järjestelmäseiniin. Muunneltavuus Katto-, seinä- ja lattiapinnat voidaan tehdä valmiiksi ennen järjestelmäseiniä Ovi ja seinäjaksoja voidaan vaihtaa moduulikohtaisesti purkamatta seinää muualta Järjestelmäseinät on helppo liittää muihin seinärakenteisiin Eri järjestelmäseinämme ovat yhteensopivia keskenään Äänieristys yvä äänieristävyys jopa Rw 52 db Ääniluokiteltu liukuovi (Rw 30 db) Järjestelmiemme edut 3

4 Äänieristys Suomen Standardisoimisliiton ääneneristyksen ja melutason määrittävä standardi, Rakennusten akustinen luokitus - SFS 5907, jakaa rakennukset pääsääntöisesti neljään akustiseen luokkaan (A, B, C ja D). Luokkien A ja B rakennukset ovat akustiikaltaan tavanomaista parempia C-luokka vastaa minimitasoa D-luokka on tarkoitettu vain vanhoja rakennuksia varten Uusi standardi ei ole rakennusmääräys vaan dokumentti, joka voidaan liittää sopimusasiakirjoihin. Tällöin rakentaja on vastuussa siitä, että sovittu luokitustaso saavutetaan. Luokat määrittävät tarkat raja-arvot ilma- ja askelääneneristykselle, rakennuksen LVIS-laitteiden aiheuttamille äänitasoille rakennuksen sisällä, liikenteen aiheuttamalle äänitasolle sekä huoneakustiikalle. Uusi luokittelu perustuu siihen, että ennen rakennuksen luovutusta osa tiloista mitataan satunnaisotannalla, jolloin saadaan varmuus ääneneristysluokasta. Standardiluokitusta saa käyttää vain, jos se on mittaamalla todettu. Nykyisin ääneneristystä ei vaadita mitattavaksi. Taulukko 2 Pienimmät sallitut ilmaääneneristysluvun Rw [db] arvot SFS 5907 mukaan Luokka A B C D Yhden hengen toimistohuoneiden välillä Edellisestä käytävälle Asiakashuone, neuvotteluhuone, johdon huoneet Ehdotonta luottamuksellisuutta edellyttävät tilat ALUMIA BUSINESS ALUMIA SILENCE ALUMIA CONFERENCE 4

5 alumia-seinäjärjestelmä ALUMIA rakennevalinta db-kriteerin mukaan TAULUKKO 1 Ilmaääneneristysluku Rw Lasielementti x W x Lasikulma elementti Wk1 x Wk2 x Umpielementti 92 x Wu x Saranaovi ALUMIA-seinän db-rakenteet ALUMIA BASIC -saranaovi ALUMIA BUSINESS -saranaovi ALUMIA SILENCE db 1 30 db 1 37 db 1 40 db 1 Lasi 6 mm karkaistu Lasi 4+4 mm laminoitu mm levy mm levy + 50 mm villatäyte Lasiovi, lasi 6 mm karkaistu, alumiinikehys. Täyslasiovi lasi 10mm karkaistu. Karmi -ja ovilehtitiivisteet. Umpiovi 6 mm mdf-rakenne. Lasiovi, lasi 4+4 mm karkaistu, alumiinikehys. Täyslasiovi lasi 10mm karkaistu. Karmi -, ovilehtitiivisteet ja laskeutuva tiivistekynnys. 25 db puuumpiovi (Rw = 30 db) Liukuovi Lasi 6 mm karkaistu Lasi 4+4 mm laminoitu Sound Control Karmi- ja ovilehtitiivisteet. Laskeutuva tiivistekynnys db 25 = (Rw 30 db) 1 Perustuvat laboratoriomittauksiin. *) 4+4 mm Sound Control mm levy + 50 mm villatäyte 30 db umpiovi (puu) (Rw = 37 db) Karmi- ja ovilehtitiivisteet. Laskeutuva tiivistekynnys - - Projektituote ALUMIA CONFERENCE 6+6 mm Sound Control mm levy + 50 mm villatäyte 35 db umpiovi (puu) (Rw = 42 db) Karmi- ja ovilehtitiivisteet. Laskeutuva tiivistekynnys *) Todellisuudessa yleensä paikalta mitattaessa käytännön arvo jää n. 0 5 db, mutta joskus jopa yli 10 db:tä alhaisemmaksi johtuen ympäröivistä rakenteista (ulkoikkunat, lattia, katto, patteriputket, sähköjohtokourut, ilmastointiputket yms. läpiviennit jne. Muotolevy Oy:n suositus on, että aina puhuttaisiin laboratorioarvoista sillä ne ovat vertailukelpoisia keskenään. Paikanpäällä mitatut arvot vaihtelevat kohteittain, riippuen siitä miten talo on rakennettu ja suunniteltu. 5

6 ALUMIA-seinäjärjestelmä ~10 LEIKKAUS B-B Otsa tai katto B e Lasi t A A B VAAKALEIKKAUS A-A Wk1 KULMA- ELEM. SÄKÖ- PIELI- ELEM. uonemoduuli, esim. 2400, 2700 uonemoduuli, esim. 2400, 2700 LASIELEMENTTI SARANAOVI UMPI- LIUKUOVI LIUKUOVI Wk2 W Ws Wo Wu ELEM. Wg Wg W Alumia-järjestelmä koostuu lasielementeistä, liuku- ja saranaovista. Alumia-seinässä käytetään Skandiajärjestelmän umpielementtejä, sähköpieliä ja db-saranaovia. Elementit ja ovet koostuvat pintakäsitellyistä Alumiaprofiileista ja joko laseista tai umpilevyistä. Umpilevyt ovat maalattuja tai viilupintaisia. Elementit kiinnitetään toisiinsa ja liittymäpintoihin ruuveilla. Pysty-ja yläliittymissä on liittymälista. 6

7 alumia-seinäjärjestelmä ALUMIA-lasielementti VAAKALEIKKAUS W n Tiiviste elementin ympärillä PYSTYLEIKKAUS DETAIL C C Yläelementti (lasi) käytetään ovien yläpuolella ALprofiili Mustat kumitiivisteet lasin molemmilla puolilla W W Taulukko 45 Lasielementin mitat Moduulielementti Sovite-elementti Yläelementti Paksuus Leveys W 300, 400, 600, 900,1200, Korkeus uomioi myös elementin paino, katso taulukko 6, sivu 21 7

8 ALUMIA 90 -lasikulmaelementti Wk1 VAAKALEIKKAUS Wk1 Wk2 Sisänurkka NRO A10.02 NRO A D Wk2 Ulkonurkka 62 Ulko- ja sisänurkat: Alumiiniprofiili tai -kittaus Mahdollisen sälekaihtimen tila Tässä kuvassa: Ulkonurkka ALprofiili KOTA D t Mustat kumitiivisteet lasin molemmilla puolilla C Wk1 Wk2 22 KOTA C Tiiviste elementin ympärillä PYSTYLEIKKAUS Taulukko 4 90 Lasikulmaelementin mitat Moduulielementti Sovite-elementti Paksuus Leveys W Leveys W Korkeus maks

9 VALTION TEKNILLINEN TUTKIMUSKESKUS Sertifiointi ja tuotehyväksyntä PL 1000, VTT Puh Faksi LIUKUOVEN ASENNUSOJEEN mukaisesti alumia-seinäjärjestelmä ALUMIA-liukuovi Moduulimittainen (nk. vakiotuote) Myös erikoismittainen (nk. projektituote) Myönnetty: Voimassa: Dno VTT-RT (2) VTT on rakennustuotteiden hyväksynnästä annetun lain (230/2003) 9 nojalla ja ottaen huomioon lain 4 luvun säännökset sekä rakennustuotteiden hyväksynnästä annetun ympäristöministeriön asetuksen (1245/2003) 5 luvun säännökset myöntänyt seuraavan tyyppihyväksynnän. TUOTE Ääntä eristävä Alumia db lasiliukuovi, joka on valmistettu piirustuksen ( ) ja asennettu ALUMIA DB Yksilehtinen liukuovi Kaksilehtinen liukuovi 1 Pinta-asenteinen liukuovi 1 AKIJA Muotolevy Oy, Nummela VALMISTAJA Alumia db ääntä eristävä ovi: Muotolevy Oy, Nummela YVÄKSYNNÄN Tällä hyväksynnällä todetaan edellä mainittujen ovirakenteiden täyttävän LAAJUUS Suomen rakentamismääräyskokoelman oville asettamat vaatimukset. Äänieristävyyden osalta ovirakenteet kuuluvat ääniluokkaan 25dB. YVÄKSYNNÄN EDOT Oven mitat Ääntä eristävä lasiliukuoven mitat (leveys x korkeus) saavat olla enintään 2280 mm x 2440 mm. Karmin syvyys on mm. Lasi Liukuoven lasina käytetään 4x4 mm laminoitua lasia. Asennus ja tiivistys Kiinnitys tehdään kuvan ja asennusohjeen ALUMIA DB LIUKUOVEN ASENNUSOJE mukaan. LAADUNVALVONTA Laadunvalvonnassa noudatetaan hakijan ja VTT:n välillä allekirjoitettua (VTT-V ) tai sen jälkeen päivitettyä laadunvalvontasopimusta. Valinta ilmaääneneristyksen mukaan ALUMIA BASIC -liukuovi (Rw = db) ALUMIA BUSINESS db-liukuovi (Rw = 30 db) 1 Ainoastaan ALUMIA BASIC Wg Oven mitat, katso taulukot 10, 11 Liukuovirakenne kiinnitetään ruuveilla viereisiin seinäosiin ja lattiaan Wg Liukuovi koostuu kiinteästä osasta, liikkuvasta ovilehdestä, liukukiskoprofiilista ja peitekapasta. Liukuoven runko on pintakäsiteltyä Alumia-profiilia. Lasit on tiivistetty mustalla kumitiivisteellä. Ovilehdessä on säädettävät pyörästöt, jotka liikkuvat liukukiskoprofiilissa. Ovessa on pysäyttimet aukija kiinniasentoja varten. Ovilehden alaohjain on kiinnitetty kiinteän osan pystyprofiiliin. Kaksilehtiseen liukuoveen saa lisävarusteena Syncro-mekanismin. Syncrolla saadaan ovilehdet liikkumaan samanaikaisesti vain toisesta ovilehdestä liikuttamalla. Ovilehdessä on vakiovarusteena vedin ML /300 LK (1 pari/ovilehti). Lisävarusteinen lukkorunko ja vastarauta, katso taulukko L4 sivu 13. Taulukko 9 ALUMIA db-liukuoven db-arvot, lasi ja tiivisteet ALUMIA BASIC ALUMIA BUSINESS Ilmaääneneristysluku Rw db 2 30 db 2 Lasin paksuus 3 6 mm karkaistu 4+4 laminoitu Sound control Tiivisteet ovilehteä varten Sivu- ja ylätiivisteet Sivu- ja ylätiivisteet sekä laskeutuva tiivistekynnys 2 Perustuvat laboratoriomittauksiin. Todellisuudessa yleensä paikalta mitattaessa arvo (Rw) jää n. 0 5 db, mutta joskus jopa yli 10 db:tä alhaisemmaksi johtuen ympäröivistä rakenteista (ulkoikkunat, lattia, katto, patteriputket, sähköjohtokourut, ilmastointiputket yms. läpiviennit jne.). Muotolevy Oy:n suositus on, että aina puhuttaisiin laboratorioarvoista, sillä ne ovat vertailukelpoisia keskenään. Paikanpäällä mitatut arvot vaihtelevat kohteittain, riippuen siitä miten talo on rakennettu ja suunniteltu. 3 Myös muita lasipaksuuksia saatavissa, maks. 12 mm 9

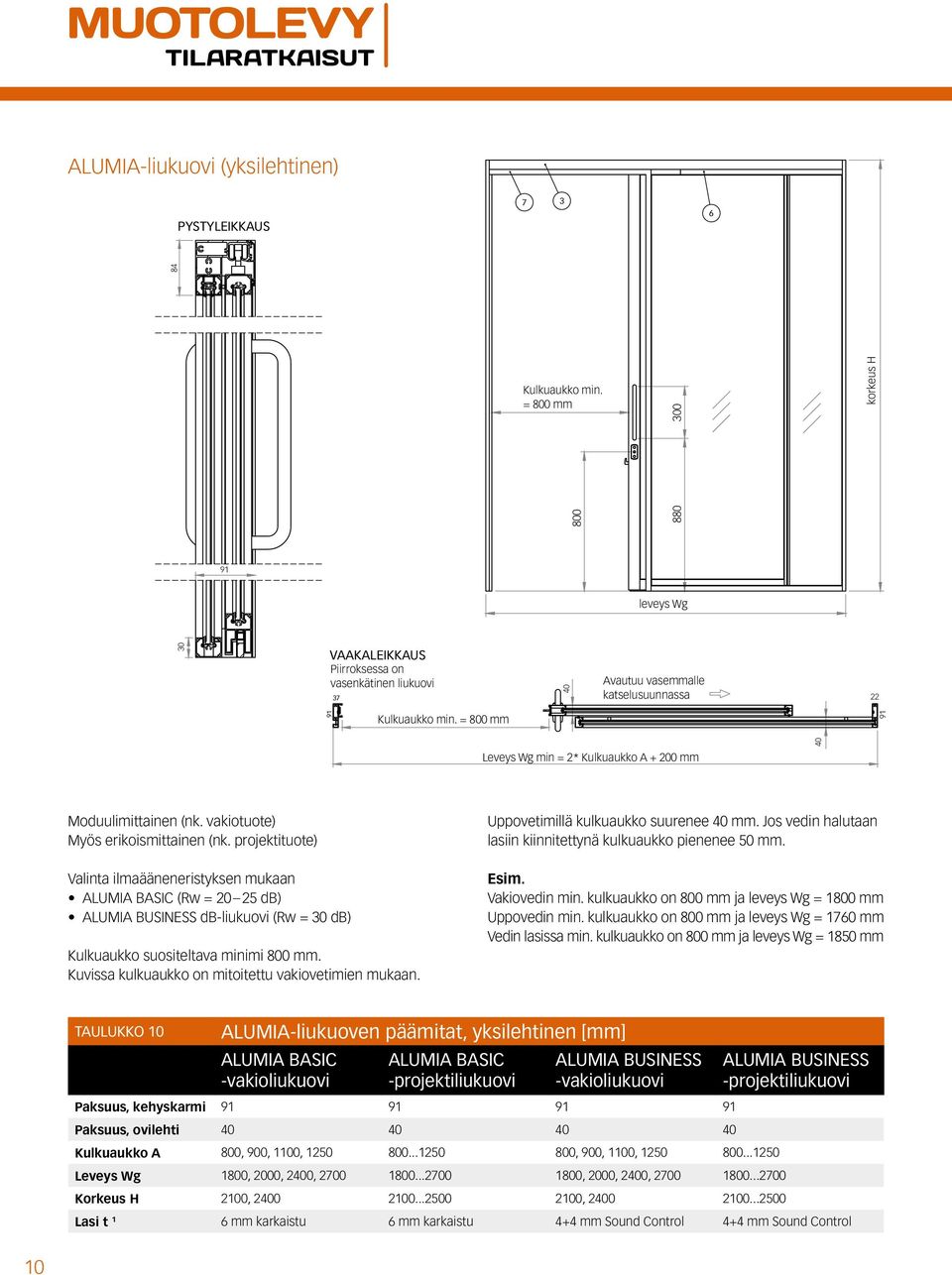

10 ALUMIA-liukuovi (yksilehtinen) PYSTYLEIKKAUS Kulkuaukko min. = 800 mm korkeus leveys Wg 30 VAAKALEIKKAUS Piirroksessa on vasenkätinen liukuovi Avautuu vasemmalle katselusuunnassa 22 Kulkuaukko min. = 800 mm Leveys Wg min = 2* Kulkuaukko A mm 40 Moduulimittainen (nk. vakiotuote) Myös erikoismittainen (nk. projektituote) Valinta ilmaääneneristyksen mukaan ALUMIA BASIC (Rw = db) ALUMIA BUSINESS db-liukuovi (Rw = 30 db) Kulkuaukko suositeltava minimi 800 mm. Kuvissa kulkuaukko on mitoitettu vakiovetimien mukaan. Uppovetimillä kulkuaukko suurenee 40 mm. Jos vedin halutaan lasiin kiinnitettynä kulkuaukko pienenee 50 mm. Esim. Vakiovedin min. kulkuaukko on 800 mm ja leveys Wg = 1800 mm Uppovedin min. kulkuaukko on 800 mm ja leveys Wg = 1760 mm Vedin lasissa min. kulkuaukko on 800 mm ja leveys Wg = 1850 mm TAULUKKO 10 ALUMIA-liukuoven päämitat, yksilehtinen [mm] ALUMIA BASIC -vakioliukuovi ALUMIA BASIC -projektiliukuovi ALUMIA BUSINESS -vakioliukuovi Paksuus, kehyskarmi Paksuus, ovilehti Kulkuaukko A 800, 900, 1100, , 900, 1100, Leveys Wg 1800, 2000, 2400, , 2000, 2400, Korkeus 2100, , ALUMIA BUSINESS -projektiliukuovi Lasi t 1 6 mm karkaistu 6 mm karkaistu 4+4 mm Sound Control 4+4 mm Sound Control 10

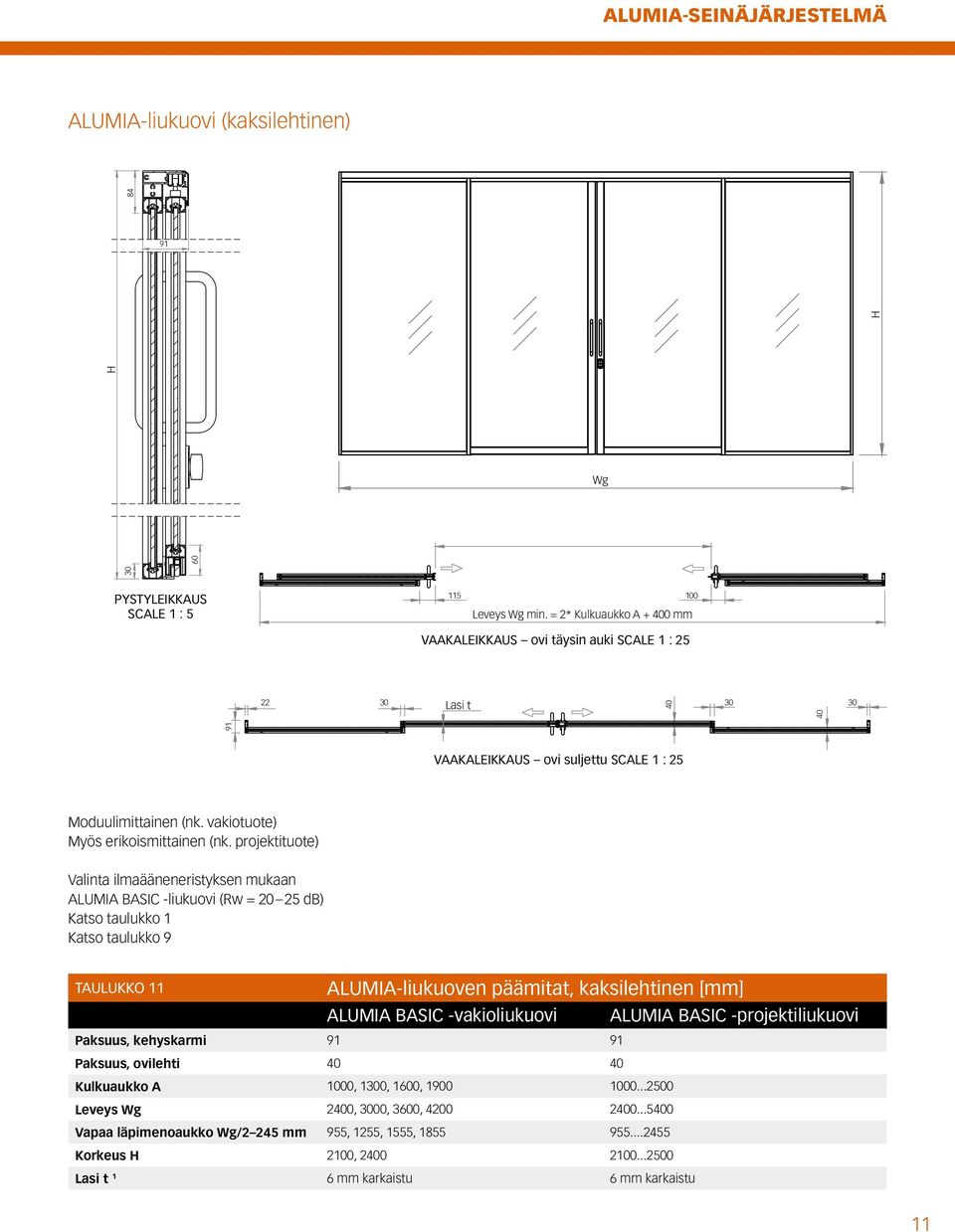

11 alumia-seinäjärjestelmä ALUMIA-liukuovi (kaksilehtinen) 84 PYSTYLEIKKAUS SCALE 1 : Leveys Wg min. = 2* Kulkuaukko A mm VAAKALEIKKAUS ovi täysin auki SCALE 1 : 25 Lasi t Wg VAAKALEIKKAUS ovi suljettu SCALE 1 : 25 Moduulimittainen (nk. vakiotuote) Myös erikoismittainen (nk. projektituote) Valinta ilmaääneneristyksen mukaan ALUMIA BASIC -liukuovi (Rw = db) Katso taulukko 1 Katso taulukko 9 TAULUKKO 11 ALUMIA-liukuoven päämitat, kaksilehtinen [mm] ALUMIA BASIC -vakioliukuovi ALUMIA BASIC -projektiliukuovi Paksuus, kehyskarmi Paksuus, ovilehti Kulkuaukko A 1000, 1300, 1600, Leveys Wg 2400, 3000, 3600, Vapaa läpimenoaukko Wg/2 245 mm 955, 1255, 1555, Korkeus 2100, Lasi t 1 6 mm karkaistu 6 mm karkaistu 11

12 ALUMIA pinta-asenteinen liukuovi PYSTYLEIKKAUS 65 Liukukiskon ja kapan alue Vahvistus liukukiskon kiinnitykseen 48 tai 60 Wa Kappa, snap-in -kiinnitys Aukon mitat Wa x a Kappa a a Wa + 70 Ovilehden leveys = Wa + 50 Vedin ML kaareva a Tapauskohtainen mitoitus seinäaukon mukaan. Ei tiivisteellinen eikä ilmaääneneristysluokitusta. Liukuoveen saatavissa lisävarusteena db-25 -rakenne. Katso pinta-asenteinen liukuovi Abloy LC306 -lukkovalmiudella sivulta jalkalista varaus 3 tai Kulkuaukko = Wa mm Ovilehden leveys Wa + 35 mm VAAKALEIKKAUS OVI AUKI Aukko Wa VAAKALEIKKAUS OVI KIINNI ~ 5 ~ TAULUKKO L5 Paksuus, ovilehti 40 Aukon leveys Wa Aukon korkeus a ALUMIA pinta-asenteisen liukuoven päämitat, yksilehtinen [mm] Projektiliukuovi 12

13 alumia-seinäjärjestelmä ALUMIA pinta-asenteinen liukuovi lukko Abloy LC306 valmius Lukkorungon Abloy LC306 -aukotukset ovilehdessä ja vastaraudan Abloy aukotukset karmissa. Asiakas määrittelee, mikä puoli on oven sisä- ja ulkopuoli. Asiakas hankkii ja sarjoittaa lukkopesät. Vedin ML kaareva Oven mitoitus kuten pinta-asenteinen liukuovi sivu 14. Muun lukkotyypin soveltavuus tarkistettava Muotolevy Oy:ltä. Liukuoveen saatavissa lisäosilla db-25 -rakenne Liukuovi Vedin ML kaareva Lukon vastaraudan aukotukset Vääntönuppi 15 Aukko Wa x 51 Karmi Lukkopesä Lukon puolinen karmi 40 x Lukkorunko Lukon aukotukset DETAIL P SCALE 1 : 5 Lukon vastarauta Aukko Wa 150 P VAAKALEIKKAUS OVI AUKI Kulkuaukko = Wa mm Ovilehden leveys Wa + 35 mm Aukko Wa VAAKALEIKKAUS OVI KIINNI

14 ALUMIA-liukuovi lukot ja vetimet VAKIOTOIMITUS Vetimet 1 pari/ovilehti (ei lukkorunkoa eikä sen aukotuksia ovilehdessä ja karmissa) Vedin Vedin Ovilehti Vetimet voidaan myös kiinnittää ovilehden lasiin, jolloin oven läpimenoaukko voi pienentyä. Lasin paksuus oltava min. 8 mm. LISÄVARUSTETOIMITUS Vetimet 1 pari/ovilehti. Lukkorungon Abloy LC306 -aukotukset ovilehdessä ja vastaraudan Abloy aukotukset karmissa. Vaihtoehtoisesti painonappilukkoja. Lukon vastarauta Lukon vastaraudan aukotukset Mahdollisia lukitusjärjestelmiä: ME 200 ME 201 ME 202 ME 219 Vedin Vääntönuppi Karmi Lukkopesä Vetimet d ML kaareva d ETG-D Lukkorunko Lukon aukotukset a h ML /300 LK a b h a h Painonappilukko Abloy OF433, OF peiterengas TAULUKKO L4 ALUMIA-liukuoven lukot ja vetimet Vakiovarustus Lisävarustus Vedin ML /30 LK ML kaareva 300 ETG D , -400, -600, -800 muu vedin 2 Lukkorungon aukotus ovilehdessä, - Poraus Abloy LC 306, Abloy OF 433 Abloy-porauskaavion mukaan 1 muu poraus Vastaraudan aukotuskarmissa, Abloy-porauskaavion mukaan - Poraus Abloy LC306 vastaraudalle Abloy 4655 muu poraus 2 Lukkorunko - Abloy LC306/30,5 muu lukkorunko 2 Vastarauta - Abloy 4655 FE/CR muu vastarauta 2 Lukkopesä Vääntönuppi Lukon peitelevyt 3 - Painonappilukko sarjoitettavissa Abloy OF433 Painonappilukko Abloy Peiterengas Kiinnipitomagneetti N, 12/24 V DC (vain yksilehtiselle liukuovelle) työstöt alumiiniprofiileihin mukana toimituksessa saatavissa, ei vakio - ei saatavissa 1 Asiakas määrittelee, mikä puoli on oven lukittava puoli 2 Soveltuvuus tarkistettava Muotolevy Oy:n kanssa 3 Asiakas hankkii ja sarjoittaa lukkopesät, mahdollisen vääntönupin kanssa 14

15 alumia-seinäjärjestelmä ALUMIA-liukuovi Nappilukko Abloy OF433 (sarjoitettavissa) ~ 300 Nappilukkoa käytetään yleisesti, jos vedin kiinnitetään lasiin. Nappilukko suositellaan asennettavaksi oven alareunaan esim. 300 mm lattiasta. Liukuovilehti auki-asennossa Liukuovilehti lukko-asennossa Lukkosarja sisältää: Nappilukko Abloy OF433 Peiterengas Abloy Liukuoven liikkuva osa Liukuoven kiinteä osa 15

16 Alumia-liukuovi kiinnipitomagneetti Kiinnipitomagneettia käytetään sähköisissä lukitusjärjestelmissä tai yksittäisissä ovissa. Toimitus sisältää vain kiinnipitomagneetin ja sen työstöt alumiiniprofiileihin. Sähkökytkentä lukitusta varten ei kuulu toimitukseen. Ainoastaan yksilehtiset liukuovet voidaan varustaa kiinnipitomagneetilla. Vastarauta Liikkuva ovilehti Karmi Kiinnipitomagneetti Kiinnipitovoima 1800 N 12/24 VDC 380/190 ma Liukuovi suljettuna 22 Sähköputki Ovikarmissa on sähköputki valmiina. Sähkökaapeli ei kuulu toimitukseen. Kiinnipitomagneetti Kiinnipitomagneetin sähköjohdon reitti Vastarauta Kiinnipitomagneetti Karmi Liikkuva ovilehti Liikkuva ovilehti Wg 16

17 alumia-seinäjärjestelmä ALUMIA-saranaovi lasi ~ 10 PYSTYLEIKKAUS Otsa tai katto Moduulimittainen (nk. vakiotuote) Myös erikoismittainen (nk. projektituote) 139 Valinta ilmaääneneristyksen mukaan ALUMIA BASIC -saranaovi (Rw = db) ALUMIA BUSINESS -saranaovi (Rw = 30 db) Malli A: Lasi on sijoitettu ovilehden avautuvalle puolelle. Katso sivu Wo Malli B: Lasi on sijoitettu ovilehden sulkeutuvalle puolelle. Katso sivu VAAKALEIKKAUS 67 Lasin paksuus Kulkuaukkomin. = 800 mm Saranat an Serie 60 AT Lasi sulkeutuvalla puolella oven leveys Wo = kulkuaukkoa A mm Kuvassa: ALUMIA saranaovi Malli B, vasenkätinen Ovilehti ja karmi koostuvat pintakäsitellyistä ALUMIA-profiileista. Ovessa on vakiovarusteena saranat, lukkorunko + vastarauta ja painikkeet. Vaihtoehtoisia varustuksia on saatavissa projektikohtaisesti. Tarkempi oven toimitussisältö, katso taulukko 52. Ovi kiinnitetään karmiosista ruuveilla viereisiin seinäosiin. Oven yläpuolella otsaan tai kattoon tarvitaan vahvistus oven kiinnitystä varten. TAULUKKO 18 Saranaoven (lasi) päämitat [mm] ALUMIA BASIC -vakio-ovi, malli A ja B ALUMIA BASIC -projektiovi, malli A ja B ALUMIA BUSINESS -vakio-ovi, malli A ja B ALUMIA BUSINESS -projektiovi, malli A ja B ALUMIA BUSINESS -projektiovi, pariovi Paksuus ALUMIA BUSINESS -projektiovi, täyslasi ovilehti Leveys Wo Vapaa kulkuaukko Wa molemmat ovet auki = Korkeus Lasin paksuus 1 6 mm karkaistu 6 mm karkaistu 4+4 mm laminoitu 4+4 mm laminoitu 4+4 mm laminoitu 10 mm karkaistu 1 Myös muita lasipaksuuksia saatavissa, maks. 12 mm 17

18 ALUMIA-saranaovi, mallit ja kätisyydet Malli A: Lasi on sijoitettu ovilehden avautuvalle puolelle Wo Malli B: Lasi on sijoitettu ovilehden sulkeutuvalle puolelle Wo Malli A vasenkätinen Malli B oikeakätinen A A B B Kulkuaukko min. = 800 mm Kulkuaukko min. = 800 mm LEIKKAUS A-A SCALE 1 : 25 Lasi avautuvalla puolella Lasi sulkeutuvalla puolella LEIKKAUS B-B SCALE 1 : 25 Wg min. = 1300 mm Wg Täyslasinen ovilehti oikeakätinen Pariovi malli A oikeakätinen DD CC Kulkuaukko min. = 800 mm Kulkuaukko molemmat ovet auki min. = 1068 mm Levikeovi min. = 300 mm Kulkuaukko min. = 800 mm LEIKKAUS C-C SCALE 1 : 25 Lasi avautuvalla puolella LEIKKAUS D-D SCALE 1 : 25 Lasi avautuvalla puolella 18

19 alumia-seinäjärjestelmä ALUMIA-saranaoven (lasi) varusteet Katso myös taulukko 52 Ovikarmi Ylivientisuoja (lisävaruste) Sähköputki valmiina karmissa ovilehdessä. Sähkökaapeli ei kuulu toimitukseen. Saranoissa on sisäinen korkeus- ja sivuttaissäätö Saranat ahn Serie 60 At Ovikarmi Vastarauta Abloy 4613 (Lukkopesä) Kuvassa ALUMIA-ovi Malli B, oikeakätinen Sähkölukkovalmius (Vääntönuppi) Ylivientisuoja EA281 Lukkorunko Abloy LC 302 Aukeamissuunta Painike TL T4/0645 ZN/CR Vedin ML /300 LK Vedin ML kaareva ALUMIA BASIC ALUMIA BUSINESS Lasi 6 mm karkaistu Lasitiiviste Lasi 4+4 mm laminoitu 50 Ilman kynnystä Laskeutuva tiivistekynnys 19

20 ALUMIA-saranaoven (lasi) varusteet TAULUKKO 52 Saranaovien toimitussisältö ALUMIA BASIC ALUMIA BUSINESS Ovilehti Alum. runko lasilla Alum. runko lasilla Karmi Alum. prof 50 mm Alum. prof 50 mm Karmi+ovilehti Kynnys Karmitiivisteet Ovilehtitiivisteet Laskeutuva tiivistekynnys - Lasi 6 mm karkaistu 4+4 mm laminoitu Lasitiivisteet Saranat ahn Serie 60At ahn Serie 60AT Lukkorungon aukotukset ovilehdessä, Abloy-porauskaavion mukaan 1 Poraus Abloy 2539 Poraus Abloy 2539 muu poraus 3 muu poraus 3 Lukkorunko Abloy LC 302(47.5) Abloy LC 303(47.5) Abloy LC 305(47.5) sähkö Abloy EL402(45), EL 480(47), EL482(47), EL490(47), PE480(47) muu lukkorunko 3 Vastarauta Abloy 4613 Abloy 4613 muu vastarauta 3 muu vastarauta 3 Lukkopesä Vääntönuppi Lukon peitelevyt Painikkeet TL T4/0645 ZN/CR TL T4/0645 ZN/CR Vetimet Sähkökaapelin ylivientisuojan aukotus karmissa ja ovilehdessä sekä sähköputki niissä ML /200 LK ML kaareva Abloy EA 281:lle Abloy LC 302(47.5) Abloy LC 303(47.5) Abloy LC 305(47.5) sähkö Abloy EL402(45), EL 480(47), EL482(47), EL490(47), PE480(47) muu lukkorunko 3 ML /200 LK ML kaareva Abloy EA 281:lle Ylivientisuoja Abloy EA 281 Abloy EA 281 Ovipumppu Ovipysähdin Sälekaihdin Silkkipaino lasiin (ei laminoituun lasiin) (ei laminoituun lasiin) Teippaukset lasiin mukana toimituksessa saatavissa, ei vakio - ei saatavissa 1 Asiakas määrittelee, mikä on oven lukittava puoli 2 Asiakas hankkii ja sarjoittaa lukkopesät, mahdollisen vääntönupin kanssa 3 Soveltuvuus tarkistettava Muotolevy Oy:n kanssa 20

21 alumia-seinäjärjestelmä ALUMIA-lasielementtien ja -ovilehtien painotaulukko Vaalean oranssilla merkitty alue on elementin suosituspaino (maks. 50 kg) asennettavuuden, siirtojen ja työturvallisuuden kannalta. Taulukko 6 Elementin tai ovilehden paino (kg) leveyden ja korkeuden funktiona 6 mm lasilla Korkeus Leveys Taulukko 7 Elementin tai ovilehden paino (kg) leveyden ja korkeuden funktiona 4+4 mm lasilla Korkeus Leveys Taulukko 8 Elementin tai ovilehden paino (kg) leveyden ja korkeuden funktiona 6+6 mm lasilla Korkeus Leveys Alumia-ovissa on myös muita kokoa rajottavia tekijöitä kuin paino. Katso jokaisen tuotteen kohdalta erikseen. 21

22 22

23 alumia-seinäjärjestelmä 23

24 Muotolevy Oy Tervasuontie 3, Nummela puh fax
