RVS AVS75.. AVS37.. QAA75.. QAA78.. QAA55.. Albatros 2 Lämpöpumpun säädin Käyttäjän käsikirja. Siemens Osakeyhtiö HVAC Products

Transkriptio

1 Albatros 2 Lämpöpumpun säädin Käyttäjän käsikirja RVS AVS75.. AVS37.. QAA75.. QAA78.. QAA55.. Editio 2.1 Säädinsarja B CE1U2355fi_ Siemens Osakeyhtiö HVAC Products

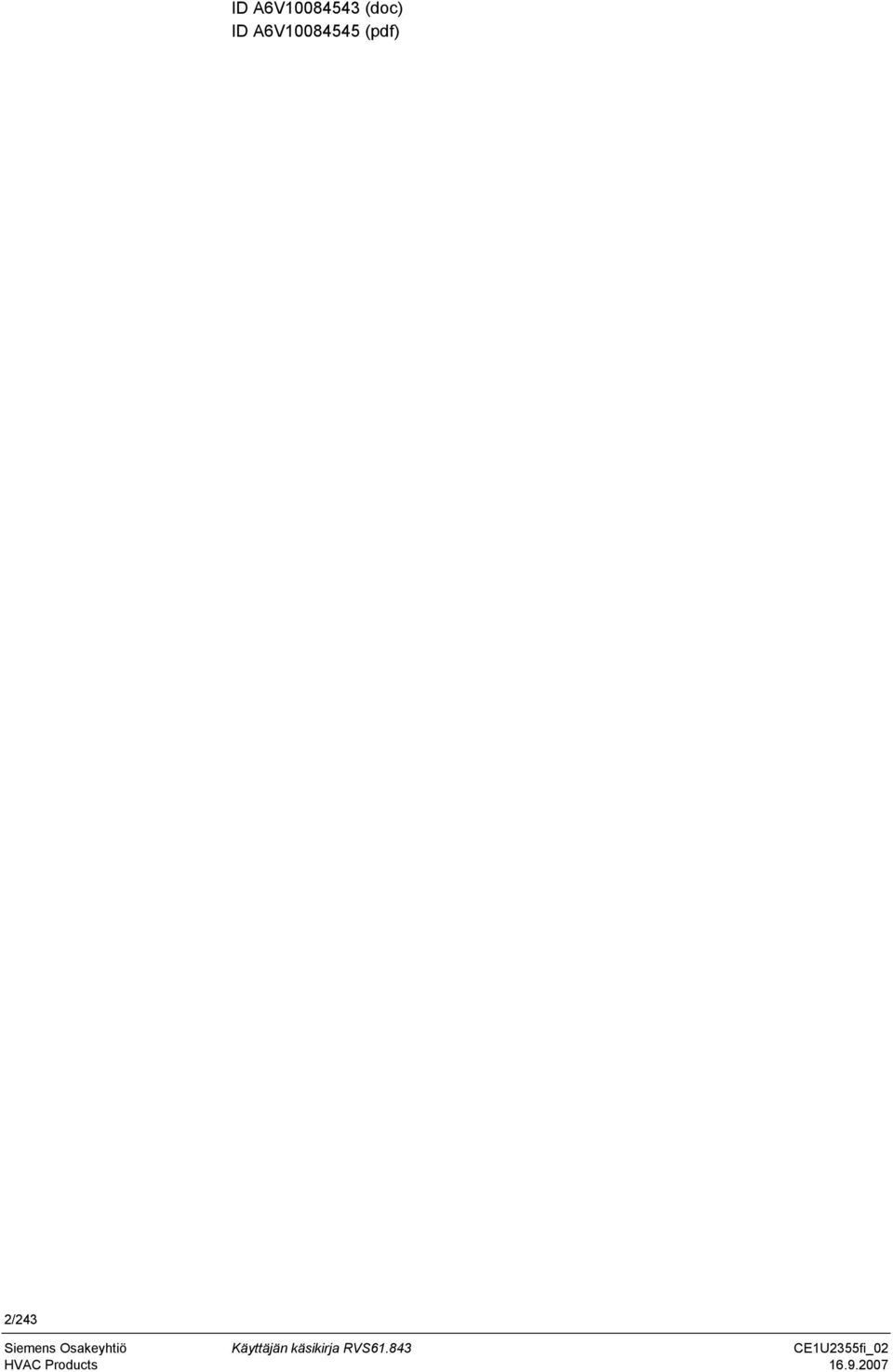

2 ID A6V (doc) ID A6V (pdf) 2/243 HVAC Products

3 Sisällysluettelo 1 Yleiskatsaus Tuotevalikoima Topologia Käyttömahdollisuudet Turvaohjeita Tuotevastuuta koskevia huomautuksia Asennus ja johdotus Säännöt Lämpöpumpun säädin RVS Suunnittelu Asennustapa Mitat ja porauskaavio RVS61.843:n liittimet Liitinten merkinnät, RVS Lisämoduuli AVS Mitat ja porauskaavio AVS75.390:n liittimet Liitinten merkinnät Liitinten määrittely AVS käyttöpääte Asennustapa AVS käyttöpääte Liitännät Mittapiirrokset QAA55 -huoneyksikkö Suunnittelu Mitat ja porauskaavio QAA75 -huoneyksikkö Suunnittelu Mitat ja porauskaavio Langattomat komponentit AVS radiomoduuli QAA huoneyksikkö Suunnittelu Liitännät / jännitteensyöttö Radioyhteys Mitat ja porauskaavio Radiolähettimellä varustettu ulkoanturi AVS Asennustapa Radioyhteys Mitat ja porauskaavio AVS radiovahvistin Asennustapa Liitännät HVAC Products Sisällysluettelo /243

4 Radioyhteys Mitat ja porauskaavio Langattomien komponenttien tarkistaminen Käyttöönotto Lämpöpumpun säädin RVS Käsittely QAA75... / QAA78... / AVS Käyttö Käyttöelementit Näytön symbolit Lämmityskäytön valinta Jäähdytyskäytön valinta Käyttöveden lämmityksen valinta Huonelämpötilan asetusarvon asettaminen Läsnäolopainike Informaation näyttö Lämpöpumpun manuaalinen sulatus / resetointi Laitteiden QAA75... / QAA78... / AVS37 ohjelmointi Asetteluperiaate Esimerkki kellonajan asettamisesta Käyttäjätasot "Loppukäyttäjän" asettelutaso "Asiantuntijan" asettelutaso Asetusten yleiskatsaus QAA Käyttö Käyttöelementit Näyttömahdollisuudet Lämmityskäytön valinta Jäähdytyskäytön näyttö Huonelämpötilan asetusarvon asettaminen Läsnäolopainike Ohjelmointi Yksityiskohtaiset asetteluohjeet Kellonaika & päivämäärä Käyttäjätoiminnot Käyttö ja näyttö Lämmityspiirin liittäminen Huoneanturi Laitetiedot Langaton yhteys Kytkentä Langattomien laitteiden lista Aikaohjelmat Kytkentäpisteet Vakio-ohjelma Lomat /243 HVAC Products Sisällysluettelo

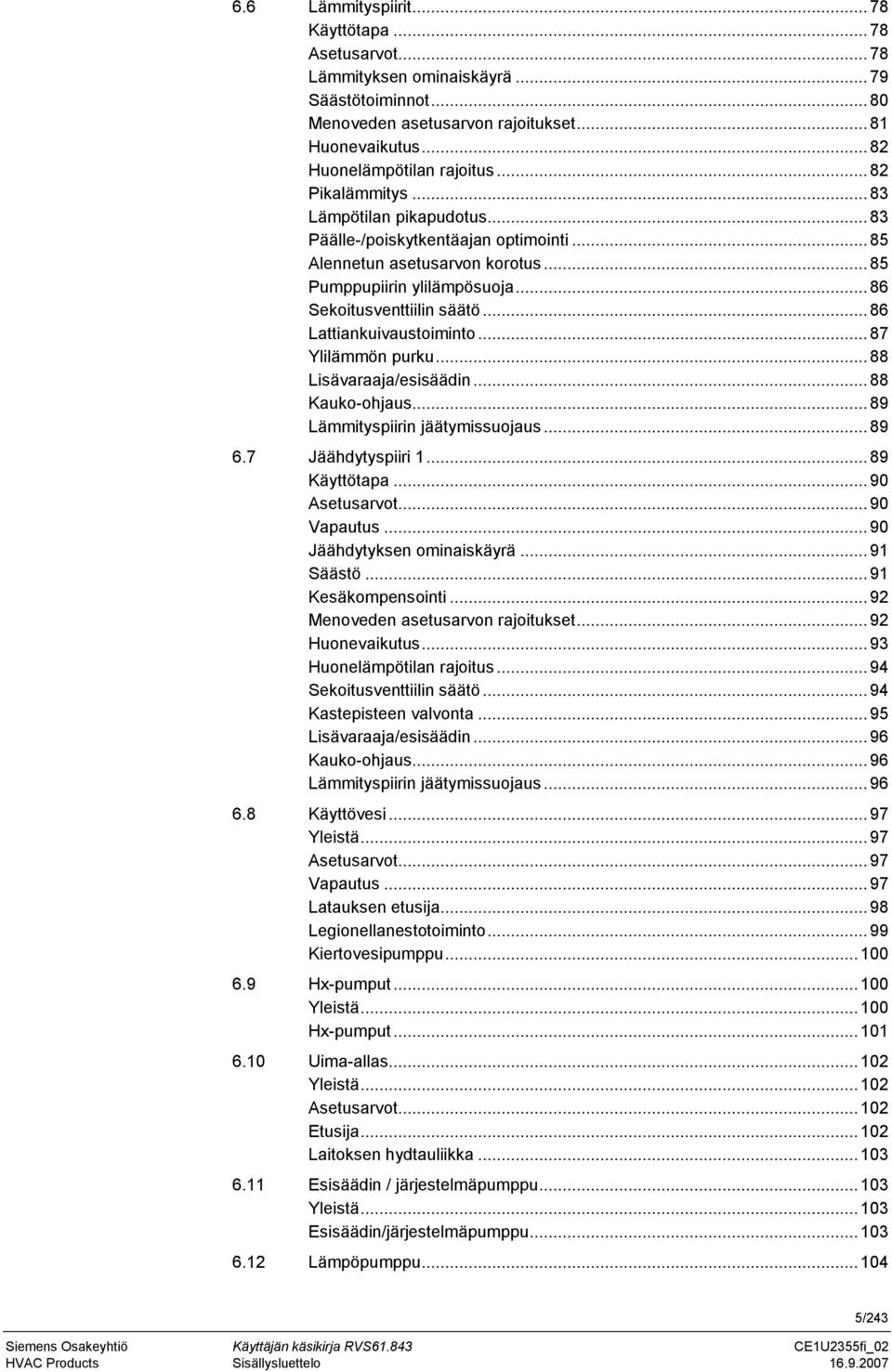

5 6.6 Lämmityspiirit Käyttötapa Asetusarvot Lämmityksen ominaiskäyrä Säästötoiminnot Menoveden asetusarvon rajoitukset Huonevaikutus Huonelämpötilan rajoitus Pikalämmitys Lämpötilan pikapudotus Päälle-/poiskytkentäajan optimointi Alennetun asetusarvon korotus Pumppupiirin ylilämpösuoja Sekoitusventtiilin säätö Lattiankuivaustoiminto Ylilämmön purku Lisävaraaja/esisäädin Kauko-ohjaus Lämmityspiirin jäätymissuojaus Jäähdytyspiiri Käyttötapa Asetusarvot Vapautus Jäähdytyksen ominaiskäyrä Säästö Kesäkompensointi Menoveden asetusarvon rajoitukset Huonevaikutus Huonelämpötilan rajoitus Sekoitusventtiilin säätö Kastepisteen valvonta Lisävaraaja/esisäädin Kauko-ohjaus Lämmityspiirin jäätymissuojaus Käyttövesi Yleistä Asetusarvot Vapautus Latauksen etusija Legionellanestotoiminto Kiertovesipumppu Hx-pumput Yleistä Hx-pumput Uima-allas Yleistä Asetusarvot Etusija Laitoksen hydtauliikka Esisäädin / järjestelmäpumppu Yleistä Esisäädin/järjestelmäpumppu Lämpöpumppu HVAC Products Sisällysluettelo /243

6 Toimintakaaviot Kondensaattorin pumppu Lähdepumppu Kompressorin säätö laitoksissa, joissa ei ole lisä- tai yhdistelmävaraajaa Kompressorin säätö laitoksissa, joissa on lisä- tai yhdistelmävaraaja Kompressorin asetukset Kompressori Menovedessä oleva sähkölämmitin Lämpöpumpun suojaus käyttöveden latauksen aikana Yleiset parametrit Ilma-vesi-lämpöpumpun sulatustoiminto Automaattinen sulatustoiminto Lämpöpumpun jäätymissuojaus Jäähdytys Kaskadi Säätö Lämmöntuottajien järjestys Sähkölämmittimet kaskadissa Aurinkolämmitys Yleistä Lataussäädin (dt) Etusija Käynnistystoiminto Keräimen jäätymissuojaus Keräimen ylilämpösuoja Väliaineen höyrystyslämpötila Kierrosluvun ohjaus Aurinkoenergian osuus Lisävaraaja Yleistä Pakkolataus Automaattinen esto Kerrossuojaus Ylilämpösuojaus Uudelleenjäähdytys Sähkölämmitin Aurinkokytkentä Käyttövesivaraaja Käyttöveden latauksen keskeytys Latauksen säätö Ylilämpösuoja Uudelleenjäähdytys Sähkölämmitin Ylilämmön purku Laitoksen hydrauliikka Kierroslukuohjattu pumppu Käyttöveden läpivirtauslämmitin Yleistä Asetusarvot Kierroslukuohjattu pumppu Sekoitusventtiilin säätö Konfigurointi Menettely /243 HVAC Products Sisällysluettelo

7 Laitoskaavion esivalinta Manuaalinen asetus / osakaavioiden muuttaminen Lämmitys-/jäähdytyspiiri Lämmityspiiri Käyttöveden ohjauselem. Q Käyttöveden erillispiiri Lämpöpumppu Aurinkolämmitys Lähtörele QX Lähdön toiminta QX4-mod Anturitulo BX1, BX2, BX3, BX4, BX Tulo H1, H Tulo EX1, EX2, EX3, EX4, EX5, EX6, EX Sekoitusryhmä Lisämoduuli Lisämoduulin jäätymissuojaus QX-lisämoduuli BX-lisämoduuli H2-lisämoduuli V:n lähtö UX Anturityypit / korjaukset Rakennus- ja huonemalli Laitoksen jäätymissuojaus Ilmankuivaaja Anturit Parametri Laitoskaavio Laitetiedot LPB Osoite / jännitteensyöttö Keskusohjaustoiminnot Kello Häiriöt Resetointi Häiriöilmoitukset Häiriöhistoria Häiriölista Huolto / erikoiskäyttö Huoltotoiminnot Muita huoltoilmoituksia Säästökäyttö Hätäkäyttö Simulointi Manuaalinen sulatus Rajoitusten palautus Vastuiden määrittely Tulon / lähdön testaus Relelähtöjen testaus Lähdön testi UX / P Anturitulojen testaus Tulojen E testaus Tila Ilmoitukset Historia HVAC Products Sisällysluettelo /243

8 6.24 Kaskadin diagnosointi Tila / prioriteetti Lämmöntuottajan diagnosointi Lämpöpumppu suolavesi-vesi Asetus- ja oloarvot Aika-/käynnistyslaskuri Ilmalämpöpumppu Aurinkolämmitys Kuluttajien diagnosointi Ulkolämpötila Huone Lämmityspiiri 1, 2, P Jäähdytyspiiri Käyttövesi Uima-allas Esisäädin Yhteinen menovesi Lisävaraaja H1-tulo Vedenpaine Monitoimireleiden tilat Lisämoduulien 1 ja 2 releiden tilat Erikoisohjauskoodit Sovelluskaaviot Peruskaaviot Kaavio 1: Kaavio 2: Kaavio 3: Kaavio 4: Kaavio 5: Kaavio 6: Kaavio 7: Kaavio 8: Kaavio 9: Kaavio 10: Kaavio 11: Kaavio 12: Kaavio 13: Kaavio 14: Kaavio 15: Kaavio 16: Kaavio 17: Kaavio 18: Kaavio 19: Kaavio 20: Kaavio 21: /243 HVAC Products Sisällysluettelo

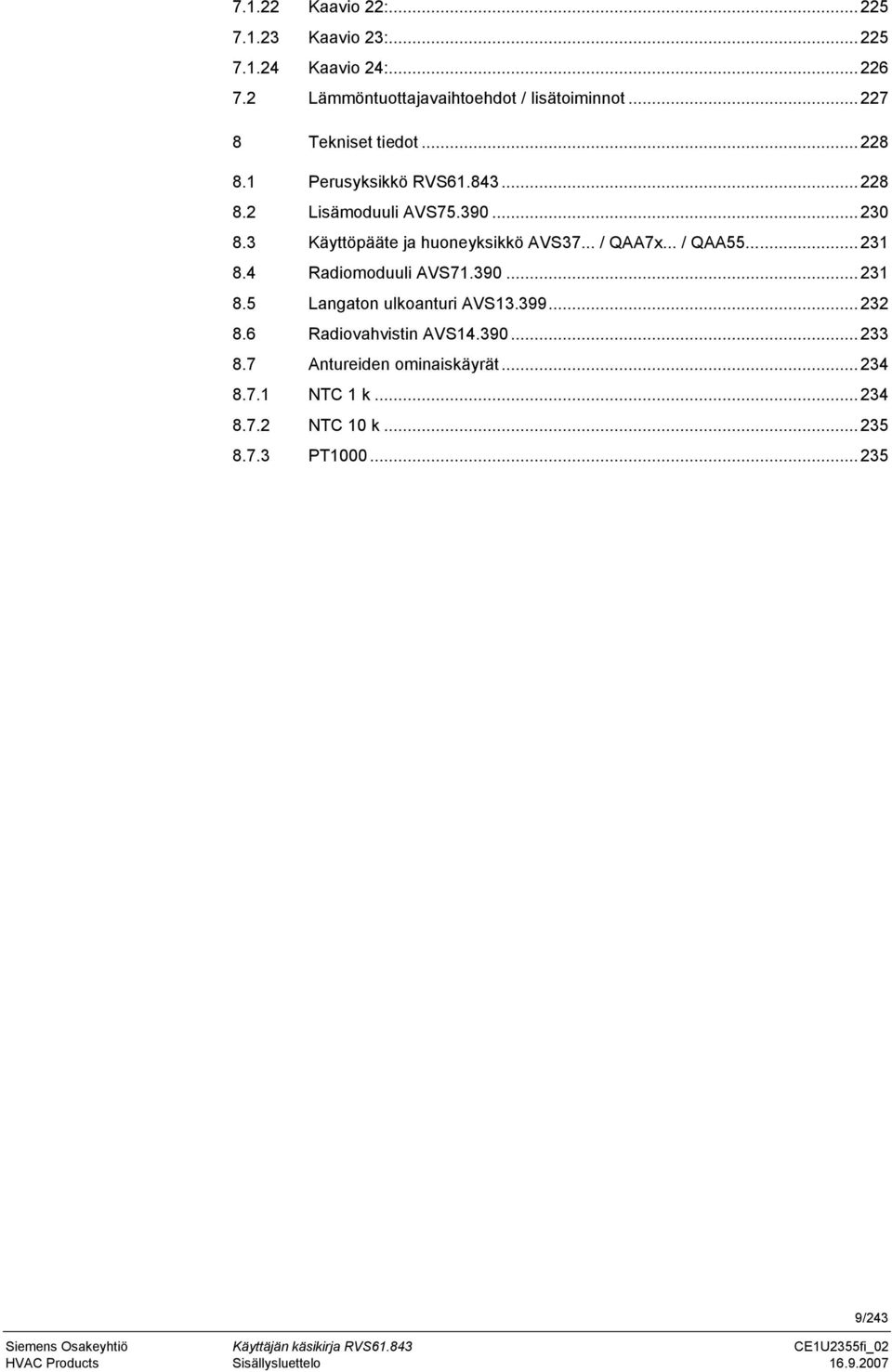

9 Kaavio 22: Kaavio 23: Kaavio 24: Lämmöntuottajavaihtoehdot / lisätoiminnot Tekniset tiedot Perusyksikkö RVS Lisämoduuli AVS Käyttöpääte ja huoneyksikkö AVS37... / QAA7x... / QAA Radiomoduuli AVS Langaton ulkoanturi AVS Radiovahvistin AVS Antureiden ominaiskäyrät NTC 1 k NTC 10 k PT HVAC Products Sisällysluettelo /243

10 10/243 HVAC Products Sisällysluettelo

11 1 Yleiskatsaus Tässä käsikirjassa kuvataan alla olevassa taulukossa mainitut tuotteet sekä selostetaan niiden käyttö ja konfigurointi eri kohderyhmille loppukäyttäjistä lämmitysasiantuntijoihin. Tyyppitunnus (ASN) RVS AVS AVS AVS QAA QAA QAA QAA RDX33.21 RDX43.2 Nimike Lämpöpumpun perusyksikkö Lisämoduuli Käyttöpääte ilman tekstinäyttöä (vain piirilevy) Tekstinäytöllä varustettu käyttöpääte Langallinen huoneyksikkö Langallinen huoneyksikkö, jossa taustavalo Langaton huoneyksikkö Huoneyksikkö Huoneen LCD-termostaatti lämpöpumpun vapauttamiseksi AVS AVS AVS AVS AVS AVS Peitekansi (96 x 144 mm) Radiomoduuli Radiovahvistin Ulkolämpötila-anturi ja radiovahvistin Lisämoduulin lattakaapeli Käyttöpäätteen lattakaapeli Seuraavat tuotteet on kuvattu eri dokumenteissa: KF8921 Demokotelo RVS61.843:lle KF8920 Demokotelo RVS41.813:lle 11/243 Siemens Schweiz AG Käyttäjän käsikirja RVS CE1U2355fi_02 HVAC Products 1 Yleiskatsaus

12 1.1 Tuotevalikoima Topologia Langallinen Remote Mobile, SMS, Pager, Fax, WEB, Room Unit HMI HMI (RU) Service Unit (RU) Service Tool ACS700 Telephone Network Telephone SMS wired wired wired OCI700 OCI611 BSB-W Basic Unit RVSxx Extension mod. AVS75 (max. 2) LPB Basic Unit RVS... BSB : Boiler System Bus LPB : Local Process Bus Langaton Remote Mobile, SMS, Pager, Fax, WEB, Room Unit RF Toutside RF Repeater HMI (RU) Service Unit (RU) Service Tool ACS700 Telephone Network Telephone SMS wireless wireless wireless BSB-RF OCI700 OCI611 BSB-W RF module Basic Unit RVSxx Extension mod. AVS75 (max. 2) LPB Basic Unit RVS... BSB : Boiler System Bus LPB : Local Process Bus 12/243 HVAC Products 1 Yleiskatsaus

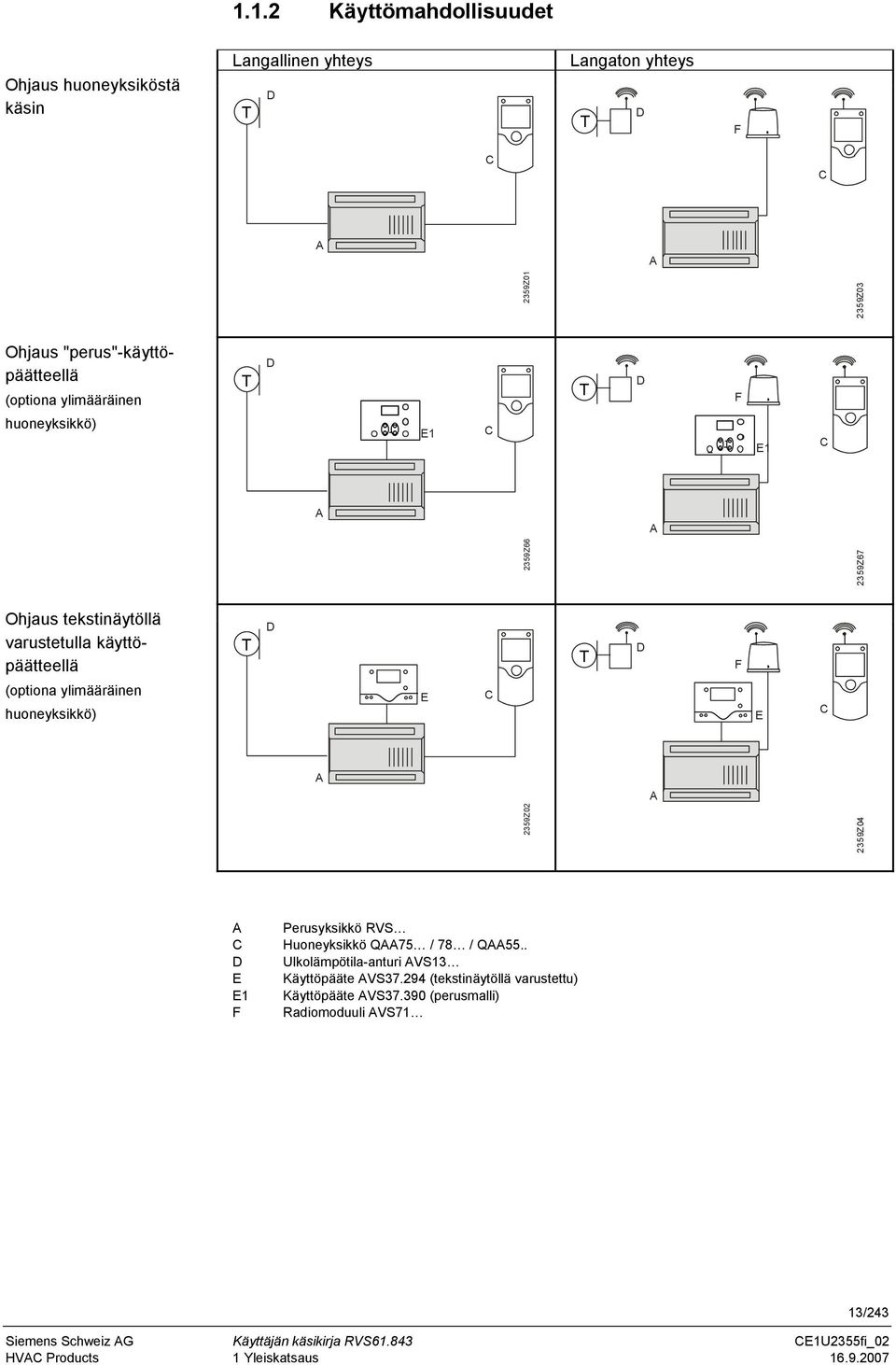

13 2359Z Z Z Z Z Z Käyttömahdollisuudet Ohjaus huoneyksiköstä käsin Langallinen yhteys T D Langaton yhteys T D F C C A A Ohjaus "perus"-käyttöpäätteellä (optiona ylimääräinen huoneyksikkö) T D E1 C T D F E1 C A A Ohjaus tekstinäytöllä varustetulla käyttöpäätteellä T D T D F (optiona ylimääräinen huoneyksikkö) E C E C A A A C D E E1 F Perusyksikkö RVS Huoneyksikkö QAA75 / 78 / QAA55.. Ulkolämpötila-anturi AVS13 Käyttöpääte AVS (tekstinäytöllä varustettu) Käyttöpääte AVS (perusmalli) Radiomoduuli AVS71 13/243 Siemens Schweiz AG Käyttäjän käsikirja RVS CE1U2355fi_02 HVAC Products 1 Yleiskatsaus

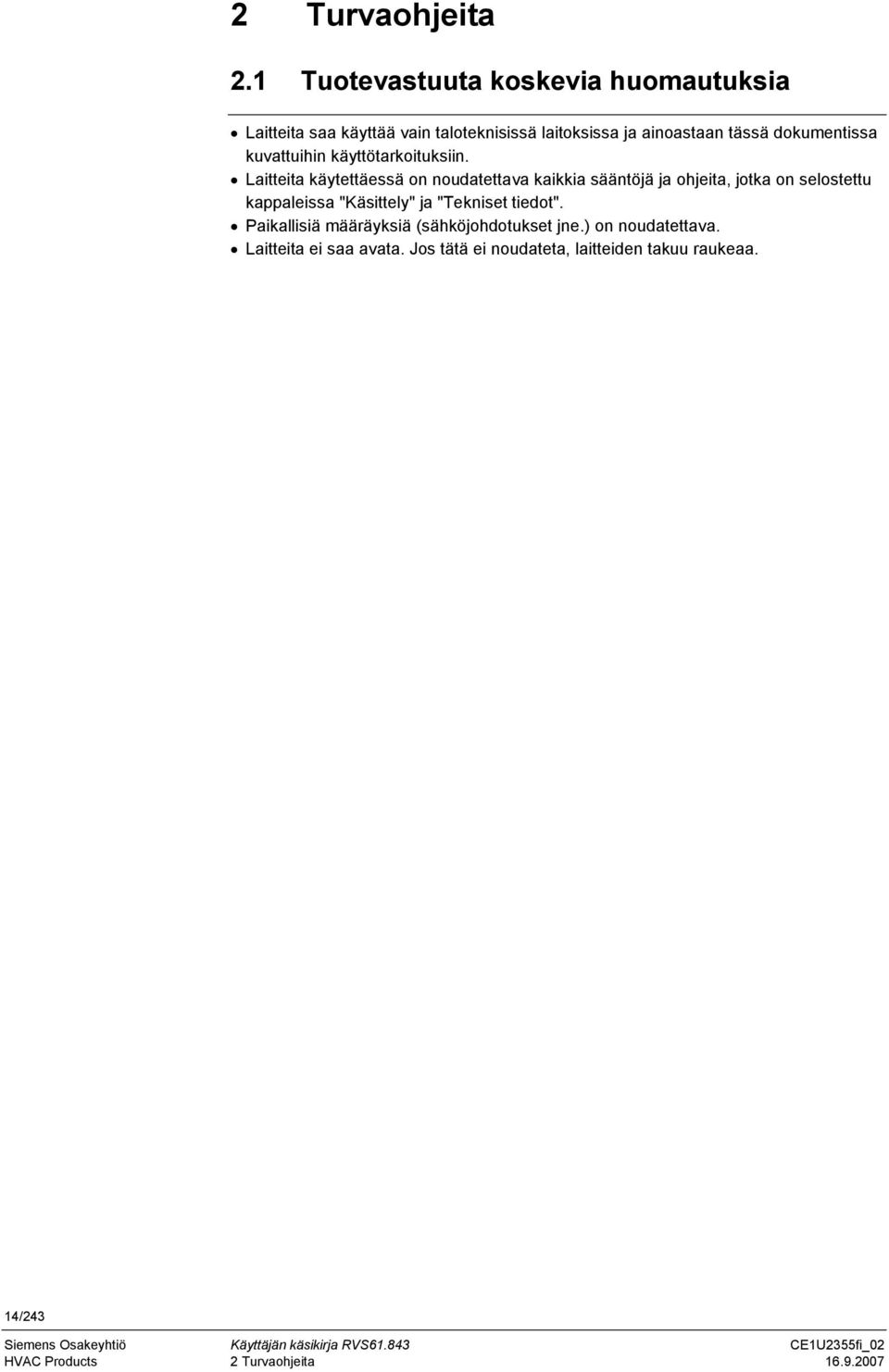

14 2 Turvaohjeita 2.1 Tuotevastuuta koskevia huomautuksia Laitteita saa käyttää vain taloteknisissä laitoksissa ja ainoastaan tässä dokumentissa kuvattuihin käyttötarkoituksiin. Laitteita käytettäessä on noudatettava kaikkia sääntöjä ja ohjeita, jotka on selostettu kappaleissa "Käsittely" ja "Tekniset tiedot". Paikallisiä määräyksiä (sähköjohdotukset jne.) on noudatettava. Laitteita ei saa avata. Jos tätä ei noudateta, laitteiden takuu raukeaa. 14/243 HVAC Products 2 Turvaohjeita

15 2359Z09 3 Asennus ja johdotus 3.1 Säännöt Sähköasennukset Sähköjännitteen syöttö täytyy katkaista ennen laitteiden asennusta! Pien- ja verkkojänniteliitännät täytyy erottaa toisistaan. Johdotukset täytyy tehdä suojausluokan II määräysten mukaan. Samaa anturia ei saa liittää useampiin tuloihin. Anturi- ja verkkojännitekaapeleita ei saa vetää samaan kaapelikanavaan. 3.2 Lämpöpumpun säädin RVS Suunnittelu Laitteen ympärillä täytyy olla riittävä ilmankierto, jotta säätimen tuottama lämpö pääsee johtumaan pois. Laitteessa ylhäällä ja alhaalla olevien jäähdytysaukkojen ympärille on jätettävä vähintään 10 mm vapaata tilaa. Tähän vapaaseen tilaan ei saa olla pääsyä, eikä sinne saa työntää mitään esineitä. Jos laite sijoitetaan toisen, suljetun kotelon sisään, jäähdytysaukkojen kohdalle on jätettävä maks. 100 mm vapaata tilaa. Laite on suunniteltu suojausluokan II vaatimusten mukaisesti, ja se täytyy asentaa näiden määräysten mukaan. Laitteeseen saa kytkeä jännitteen vasta sen jälkeen, kun asennus on täysin valmis. Muussa tapauksessa liittimistä ja jäähdytysaukkojen kautta voi saada sähköiskun. Laite ei saa altistua tippuvedelle. Sallittu ympäristölämpötila, kun laite on asennettu ja toimintavalmis: C. Verkkojännitejohtimet täytyy erottaa huolellisesti pienjännitejohtimista (anturit), niin että niiden välinen etäisyys on vähintään 100 mm. Asennuspaikka Asennustapa Lämpöpumppu Kytkinkaappi Seinäasennuskotelo Ruuvaamalla DIN-kiskoon A2 A1 B1 B2 2359Z11 A: Asennus / B: Irrottaminen Huom! DIN-kiskoon asennettaessa tarvitaan asennusliitin! 15/243 Siemens Schweiz AG Käyttäjän käsikirja RVS CE1U2355fi_02 HVAC Products 3 Asennus ja johdotus

16 M B91 M B71 M B1 M B21 M B9 M B3 QX4 N QX3 N QX2 N QX1 Q9 N Q8/K19 N Y2 N Y1 Q2 N Q3 N K1 E11 EX7 EX6 EX5 EX4 EX3 EX2 EX1 E10 E9 N L 2358M01 B B1 Mitat ja porauskaavio L L1 L B H L1 B1 RVS Z 1 0 Mitta X: Pinnilliset liittimet min. 70 mm Pinnittömät liittimet min. 60 mm x RVS61.843:n liittimet N H3 M H1 M UX M BX5 M BX4 M BX3 M BX2 M BX1 M B84/B92 M B81 G+ CL- CL+ CL- CL+ CL- CL+ MB DB 2355Z09 QX6 N QX5 Mitat mm Tarvittava kokonaiskorkeus Z Y X W V U T S R Q P K L RVS61.843/ A S PRVS61.843/109 z y x w u t s r q p n k h f e b a Liitinten merkinnät, RVS Verkkojännite 16/243 HVAC Products 3 Asennus ja johdotus

17 Käyttö Liitinpaikka Liittimen tyyppi L Verkkoliitäntä, vaihe 230 VAC L Verkkoliitäntä, suojamaa AGP4S.03E/109 N Verkkoliitäntä, nollajohdin N E9 E10 EX1 EX2 EX3 EX4 EX5 EX6 EX7 Alipaine Ylipaine Monitoimitulo EX1 Monitoimitulo EX2 Monitoimitulo EX3 Monitoimitulo EX4 Monitoimitulo EX5 Monitoimitulo EX6 Monitoimitulo EX7 E11 Kompressorin ylikuormasuojaus 1 K1 Kompressorin porras 1 N Nollajohdin Suojamaa Q3 Käyttöveden latauspumppu / jakoventtiili N Q2 Y1 N Y2 N Q8 K19 N Q9 QX1 N QX2 N QX3 N QX4 QX5 N QX6 Nollajohdin Suojamaa 1. lämmityspiirin pumppu 1. lämm.piirin sekoitusventtiilin avaus Nollajohdin Suojamaa 1. lämm.piirin sekoitusventtiilin sulkeminen Nollajohdin Suojamaa Lähdepumppu Puhallin Nollajohdin Suojamaa Kondensaattorin pumppu 1. monitoimilähtö Nollajohdin Suojamaa 2. monitoimilähtö Nollajohdin Suojamaa 3. monitoimilähtö Nollajohdin Suojamaa 4. monitoimilähtö 5. monitoimilähtö Nollajohdin Suojamaa 6. monitoimilähtö K P Q R S T U V W X Y Z AGP4S.02J/109 AGP8S.07A/109 AGP8S.02E/109 AGP8S.03A/109 AGP8S.03B/109 AGP8S.04B/109 AGP8S.03C/109 AGP8S.03D/109 AGP8S.04E/109 AGP8S.03E/109 AGP8S.03G/109 AGP8S.04C/109 17/243 Siemens Schweiz AG Käyttäjän käsikirja RVS CE1U2355fi_02 HVAC Products 3 Asennus ja johdotus

18 Pienjännite DB MB CL+ CL- CL+ CL- Käyttö Liitinpaikka Liittimen tyyppi Huoltotyökalu, LPB LPB - Huoltotyökalu, BSB BSB - Radiomoduuli AVS X60 - Lisämoduuli AVS X50 AVS82.490/109 Käyttöpääte (HMI) X30 AVS82.491/109 LPB-väylän data LPB-väylän maa BSB-väylän data BSB-väylän maa Huoneyksikön 2 väylän data Huoneyksikön 2 väylän maa CL+ Huoneyksikön 1 väylän data CL- Huoneyksikön 1 väylän maa G+ Valaistusoption tehonsyöttö H1 M H3 Digitaalinen / VDC:n tulo H1 Maa Digitaalinen / 0 10 VDC:n tulo H3 B81 Kuuman kaasun lämpötila-anturi 1 M Maa B3 M B9 M B21 M B1 M B71 M B91 M B84 B92 M BX1 M BX2 M BX3 M BX4 M BX5 M UX M Käyttöveden lämpötila-anturi Maa Ulkolämpötila-anturi Maa Lämpöpumpun menovesilämp.anturi Maa Menoveden lämpötila-anturi LP1 Maa Lämpöpumpun paluuvesilämp.anturi Maa Lähteen sisääntulolämpötilan anturi Maa a b AGP4S.02H/109 AGP4S.02A/109 b AGP4S.02 A /109 b e f h k n p q r AGP4S.03D/109 AGP4S.03G/109 AGP4S.02B/109 AGP4S.02C/109 AGP4S.02D/109 AGP4S.02F/109 AGP4S.02G/109 AGP4S.02K/109 AGP4S.02L/109 Höyrystimen lämpötila-anturi Lähteen ulosmenolämpötilan anturi s AGP4S.02S/109 Maa Anturin monitoimitulo BX1 Maa Anturin monitoimitulo BX2 Maa Anturin monitoimitulo BX3 Maa Anturin monitoimitulo BX4 Maa Anturin monitoimitulo BX5 Maa Monitoiminen analogilähtö UX Maa t u w x y z AGP4S.02M/109 AGP4S.02N/109 AGP4S.02P/109 AGP4S.02R/109 AGP4S.02T/109 AGP4S.02U/109 18/243 HVAC Products 3 Asennus ja johdotus

19 M H2 M BX22 M BX X Z QX23 N QX22 N QX21 N L 2358M01 B B1 3.3 Lisämoduuli AVS Suunnittelu, asennuspaikka ja asennustapa ovat samat kuin perusmoduuleilla. Mitat ja porauskaavio L L1 Mitat mm L B H L1 B1 AVS Liitännät Lisämoduuli AVS liitetään liitäntäkaapelilla AVS83.490/109 perusyksikön liittimeen X50. Liittimet ovat koodattuja AVS75.390:n liittimet S T N L AVS75.390/ A S PAVS75.390/ = Moduuli = Moduuli 2 n n n 19/243 Siemens Schweiz AG Käyttäjän käsikirja RVS CE1U2355fi_02 HVAC Products 3 Asennus ja johdotus

20 Liitinten merkinnät Verkkojännite Käyttö Liitinpaikka Liittimen tyyppi L Perusyksikön vaihe 230 VAC N L AGP4S.03E/109 Suojamaa N Nollajohdin QX21 Toiminnon mukainen käyttö T AGP8S.04B/109 N Nollajohdin Suojamaa QX22 Toiminnon mukainen käyttö N Nollajohdin S AGP8S.03B/109 Suojamaa QX23 Toiminnon mukainen käyttö Pienjännite Käyttö Liitinpaikka Liittimen tyyppi Käyttöpääte X30 AVS82.491/109 BX21 Toiminnon mukainen käyttö AGP4S.02F/109 M Maa n BX22 Toiminnon mukainen käyttö AGP4S.02F/109 M Maa n H2 Digitaalinen / 0 10 VDC:n tulo AGP4S.02F/109 M Maa n Liitinten määrittely Kunkin moduulin käyttötarkoitus määritellään 2 parametrilla: Lisämoduulin 1 toiminta (ohjausrivi 6020) Lisämoduulin 2 toiminta (ohjausrivi 6021) 20/243 HVAC Products 3 Asennus ja johdotus

21 2358M (96) M Z Z Z AVS käyttöpääte Asennustapa Asennus Irrottaminen Liitännät Mittapiirrokset Käyttöpääte AVS liitetään liitäntäkaapelilla AVS82.491/109 perusyksikön liittimeen X30. Liittimet ovat koodattuja Asennusaukko (144) /243 Siemens Schweiz AG Käyttäjän käsikirja RVS CE1U2355fi_02 HVAC Products 3 Asennus ja johdotus

22 2354M AVS käyttöpääte Liitännät Käyttöpääte AVS liitetään liitäntäkaapelilla AVS82.491/109 perusyksikön liittimeen X30. Liittimet ovat koodattuja. Mittapiirrokset 0,5 A 13 A Ohjaustaulu, taulun etuosa AVS käyttöpääte on puhdas piirilevyratkaisu, ja Siemens toimittaa sen ilman koteloa. 22/243 HVAC Products 3 Asennus ja johdotus

23 2359Z M Z Z 35a 2284Z33a 2284Z34a 2261Z QAA55 -huoneyksikkö Suunnittelu min. 10 cm Huoneyksikkö tulee sijoittaa pääasialliseen oleskelutilaan. Sijoittamisessa on otettava huomioon seuraavat seikat: Sijoituspaikka on valittava niin, että anturi pystyy mittaamaan huoneen ilmanlämpötilan mahdollisimman virheettömästi eikä se joudu alttiiksi suoralle auringonsäteilylle tai muille lämmön- tai kylmänlähteille (n. 1,5 m lattiatason yläpuolelle). Seinäasennuksessa laitteen yläpuolelle on jätettävä riittävästi tilaa, jotta laitteen pystyy irrottamaan ja kiinnittämään paikoilleen. Kun laite irrotetaan pohjaosastaan, jännitteensyöttö katkeaa ja laite menee pois toiminnasta. Asennus Laite ei saa altistua tippuvedelle. Liitännät CL+ BSB data 2 CL- BSB maa Mitat ja porauskaavio 4, /243 Siemens Schweiz AG Käyttäjän käsikirja RVS CE1U2355fi_02 HVAC Products 3 Asennus ja johdotus

24 2359Z Z Z Z Z Z QAA75 -huoneyksikkö Suunnittelu min. 10 cm Huoneyksikkö tulee sijoittaa pääasialliseen oleskelutilaan. Sijoittamisessa on otettava huomioon seuraavat seikat: Sijoituspaikka on valittava niin, että anturi pystyy mittaamaan huoneen ilmanlämpötilan mahdollisimman virheettömästi eikä se joudu alttiiksi suoralle auringonsäteilylle tai muille lämmön- tai kylmänlähteille (n. 1,5 m lattiatason yläpuolelle). Seinäasennuksessa laitteen yläpuolelle on jätettävä riittävästi tilaa, jotta laitteen pystyy irrottamaan ja kiinnittämään paikoilleen. Kun laite irrotetaan pohjaosastaan, jännitteensyöttö katkeaa ja laite menee pois toiminnasta. Asennustapa Liitännät Liitin Tunnus QAA QAA CL+ BSB:n data BSB:n data 2 CL- BSB:n maa BSB:n maa 3 G+ Varattu Jännitteensyöttö 12 VDC 24/243 HVAC Products 3 Asennus ja johdotus

25 Z50 Mitat ja porauskaavio 4, Z /243 Siemens Schweiz AG Käyttäjän käsikirja RVS CE1U2355fi_02 HVAC Products 3 Asennus ja johdotus

26 2354Z Z Langattomat komponentit Langattomat komponentit on sijoitettava niin, että lähetysyhteys on mahdollisimman häiriötön. Seuraavat seikat on huomioitava sijoituspaikkaa valittaessa: Lähellä ei saa olla sähkökaapeleita, voimakkaita magneettikenttiä tai sellaisia laitteita kuten PC:itä, televisioita, mikroaaltouuneja jne. Laitteita ei saa sijoittaa suurten metallirakenteiden tai metallia sisältävien erikoisrakenteiden, kuten erikoislasin tai -betonin, lähelle Etäisyys vastaanottimeen ei saa olla yli 30 m tai 2 kerrosta AVS radiomoduuli Radiomoduuli tuo tuotevalikoimaan mahdollisuuden käyttää langatonta tiedonsiirtoa. Laitteen avulla järjestelmän eri osat, kuten huoneyksikkö, voivat lähettää tietoja radioyhteydellä, jolloin vältytään erillisten viestikaapeleiden asennuksilta. Suunnittelu Laitetta ei saa asentaa metallikotelon (esim. lämpöpumpun) sisään. Asennustapa A LED B Painike 2359Z57 Liitäntä Radioyhteys Laitteessa on esivalmistettu kaapeli, joka täytyy liittää säätimen liittimeen X60. Perusyksikön jännitteensyöttö täytyy kytkeä pois päältä ennen moduulin liittämistä! Radioyhteyden muodostaminen on selostettu seuraavissa kappaleissa, joissa käsitellään vastaavia langattomia komponentteja. Mitat ja porauskaavio 26/243 HVAC Products 3 Asennus ja johdotus

27 2359Z Z Z Z Z Z QAA huoneyksikkö Suunnittelu min. 10 cm Huoneyksikkö tulee sijoittaa pääasialliseen oleskelutilaan. Sijoittamisessa on otettava huomioon seuraavat seikat: Sijoituspaikka on valittava niin, että anturi pystyy mittaamaan huoneen ilmanlämpötilan mahdollisimman virheettömästi eikä se joudu alttiiksi suoralle auringonsäteilylle tai muille lämmön- tai kylmänlähteille (n. 1,5 m lattiatason yläpuolelle). Seinäasennuksessa laitteen yläpuolelle on jätettävä riittävästi tilaa, jotta laitteen pystyy irrottamaan ja kiinnittämään paikoilleen. Asennuspohjan kanssa asennus Asennus ilman asennuspohjaa 27/243 Siemens Schweiz AG Käyttäjän käsikirja RVS CE1U2355fi_02 HVAC Products 3 Asennus ja johdotus

28 2359Z61 Liitännät / jännitteensyöttö Huoneyksikön jännitelähteenä on 3 kpl 1,5 V:n alkaliparistoja, tyyppi AA (LR06). Radioyhteys Luo lähetysyhteys ennen asennusta radiomoduulin lähellä siten, että kaikki komponentit ovat helposti käsillä. Edellytyksenä radioyhteydelle on, että kaikki komponentit saavat käyttöjännitettä, ts. radiomoduulin täytyy olla asianmukaisesti liitettynä perusyksikköön ja huoneyksikössä täytyy olla paristot oikein asennettuina. Yhteyden muodostaminen Testaus 1. Paina asennetun radiomoduulin painiketta vähintään 8 sekuntia, kunnes radiomoduulin LED alkaa vilkkua nopeasti. 2. Paina huoneyksikön OK-painiketta kytkeäksesi sen ohjelmointitilaan. 3. Paina infopainiketta vähintään 3 s, ja valitse kiertonupilla käyttötasoksi "Käyttöönotto". Paina sen jälkeen OK-painiketta. 4. Valitse kiertonupilla valikko "Langaton", ja paina OK-painiketta. 5. Valitse asettelurivi "Käytetään seuraavana:" (rivi 40), ja tee tarvittava asetus. Paina sen jälkeen OK-painiketta. 6. Aseta kiertonupilla "Kyllä", ja paina OK-painiketta. Yhteyden muodostaminen alkaa. 7. Näytöllä näkyy yhteyden muodostamisen tilanne %:ina. Tämä prosessi voi kestää s. 8. Yhteys on luotu, kun näytölle ilmestyy "Laite toimintavalmis" ja radiomoduulin LED sammuu. Testauksessa tarkistetaan lähetysyhteyden laatu. Testaus voidaan keskeyttää painamalla ESC-painiketta. Kun säätimestä on mahdollista muodostaa radioyhteys, testaus tulisi suorittaa huoneyksikön aiotussa asennuspaikassa. Valitse huoneyksikössä edellä olevien kohtien 2 4 mukaisesti "Langaton"-valikko ja aktivoi "Testaustila"-riviltä (rivi 121) testaustoiminto. 28/243 HVAC Products 3 Asennus ja johdotus

29 Z50 Esimerkki testauksen aikaisesta näytöstä: Vasemmanpuoleiset luvut näyttävät lähetetyt ja oikeanpuoleiset vastaanotetut sähkeet. Testi päättyy 24 sähkeen jälkeen. Testin katsotaan onnistuneen, jos vähintään 50 % lähetetyistä sähkeistä on vastaanotettu. Käyttöyksikkö Testaustila Jos testi epäonnistuu, on joko valittava toinen asennuspaikka tai käytettävä radiovahvistinta AVS Mitat ja porauskaavio 4, Z /243 Siemens Schweiz AG Käyttäjän käsikirja RVS CE1U2355fi_02 HVAC Products 3 Asennus ja johdotus

30 2359Z55 AAA AAA 2359Z Z Z Z Z Z Z Radiolähettimellä varustettu ulkoanturi AVS Radiolähetin on asennettava rakennuksen sisään. Radiolähetin on asennettava siten, että sen paristot voi helposti vaihtaa. Asennustapa Radiolähetin Ulkoanturi Paristo Irrota eristysliuska Liitännät Ulkoanturi liitetään radiolähettimeen 2-johdinkaapelilla; liitännät ovat vaihdettavissa keskenään. Jännitelähteenä on 2 kpl 1,5 V:n alkaliparistoja, tyyppi AAA (LR03). Radioyhteys Luo lähetysyhteys ennen asennusta radiomoduulin lähellä siten, että kaikki komponentit ovat helposti käsillä. Edellytyksenä radioyhteydelle on, että kaikki komponentit saavat käyttöjännitettä, ts. radiomoduulin täytyy olla asianmukaisesti liitettynä perusyksikköön ja ulkoanturin lähettimessä täytyy olla paristot oikein asennettuina. Yhteyden muodostaminen 30/243 HVAC Products 3 Asennus ja johdotus

31 1811M Z ,5 1811M ,6 2359Z Z58 AAA AAA 1. Paina radiomoduulin painiketta vähintään 8 sekuntia, kunnes radiomoduulin LED alkaa vilkkua nopeasti. 2. Paina ulkoanturin lähettimen painiketta vähintään 8 sekuntia, kunnes myös sen LED alkaa vilkkua nopeasti. 3. Yhteys on luotu, kun radiomoduulin LED sammuu. Painike 4. Paina ulkoanturin lähettimen painiketta lyhyesti uudelleen, kunnes LED sammuu. LED Testaus Testauksessa tarkistetaan lähetysyhteyden laatu. Testaus voidaan keskeyttää painamalla ESC-painiketta. Kun säätimestä on mahdollista muodostaa radioyhteys, testaus tulisi suorittaa huoneyksikön aiotussa asennuspaikassa. 1. Paina ulkoanturin lähettimen painiketta 3 enintään 8 sekuntia, kunnes LED alkaa vilkkua hitaasti. 2. Jos radioyhteys toimii asianmukaisesti, radiomoduulin LED syttyy hetkeksi 10 sekunnin välein. 3. Testin jälkeen paina uudelleen lyhyesti ulkoanturin lähettimen painiketta, kunnes LED sammuu. Mitat ja porauskaavio ,8 49,7 4,2 5, Ø 14, ,5 49, /243 Siemens Schweiz AG Käyttäjän käsikirja RVS CE1U2355fi_02 HVAC Products 3 Asennus ja johdotus

32 2359Z Z Z Z AVS radiovahvistin Radioyhteyden muodostamista varten laite on liitettävä ennen asennusta väliaikaisesti jännitteensyöttöön, jotta radioyhteys voitaisiin muodostaa ja testata. Radiovahvistin täytyy asentaa rakennuksen sisään. Asennustapa Liitännät Radioyhteys Jännitteensyöttö tapahtuu mukana toimitettavan adapterin kautta. Liitännät ovat vaihdettavissa keskenään. Luo lähetysyhteys ennen asennusta radiomoduulin lähellä siten, että kaikki komponentit ovat helposti käsillä. Edellytyksenä radioyhteydelle on, että kaikki komponentit saavat käyttöjännitettä, ts. radiomoduulin täytyy olla asianmukaisesti liitettynä perusyksikköön ja radiovahvistimen jännitteensyötön täytyy olla oikein kytketty. Yhteyden muodostaminen 1. Paina radiomoduulin painiketta vähintään 8 sekuntia, kunnes radiomoduulin LED alkaa vilkkua nopeasti. 2. Paina asennetun radiovahvistimen painiketta vähintään 8 sekuntia, kunnes myös sen LED alkaa vilkkua nopeasti. 3. Yhteys on luotu, kun radiomoduulin LED sammuu. LED Painike Testaus Testauksessa tarkistetaan lähetysyhteyden laatu. Testaus voidaan keskeyttää painamalla ESC-painiketta. Kun säätimestä on mahdollista muodostaa radioyhteys, testaus tulisi suorittaa huoneyksikön aiotussa asennuspaikassa. 1. Paina radiovahvistimen painiketta 3 enintään 8 sekuntia, kunnes LED alkaa vilkkua hitaasti. 2. Jos radioyhteys toimii asianmukaisesti, radiomoduulin LED syttyy hetkeksi 10 sekunnin välein. 3. Testin jälkeen paina uudelleen lyhyesti radiovahvistimen painiketta, kunnes LED sammuu. 32/243 HVAC Products 3 Asennus ja johdotus

33 2359Z Z16 Mitat ja porauskaavio 4, Langattomien komponenttien tarkistaminen Tarkistaaksesi, toimivatko tarvittavien järjestelmäosien yhteydet asianmukaisesti, katso "Langaton"-valikon rivien tiedot ("Käyttöönotto"-tasolla). 33/243 Siemens Schweiz AG Käyttäjän käsikirja RVS CE1U2355fi_02 HVAC Products 3 Asennus ja johdotus

34 2359Z33 4 Käyttöönotto Edellytykset Käyttöönottoa varten tulee tehdä seuraavat toimenpiteet: Käyttöönoton edellytyksenä on, että laitteen asennus ja sähköliitännät on tehty oikein, ja langattomissa sovelluksissa kaikkien tarvittavien lisälaitteiden radioyhteys toimii asianmukaisesti. Tee kaikki laitoskohtaiset asetukset. Kiinnitä erityistä huomiota "Konfiguraatio"-valikkoon. Sitä varten on valittava tarvittava käyttötaso seuraavasti: Paina huoneyksikön OK-painiketta kytkeäksesi sen ohjelmointitilaan. Paina infopainiketta vähintään 3 sekuntia, ja valitse kiertonupilla käyttötaso "Käyttöönotto". Paina sen jälkeen OK-painiketta. Tee toimintatestaus alla kuvatulla tavalla. Resetoi vaimennettu ulkolämpötila. ("Kuluttajien diagnoosi" -valikko, ohjausrivi "Vaimennettu ulkolämpötila" (8703)) Toimintatestaus Käyttöönoton ja vianetsinnän helpottamiseksi säätimessä on tulojen ja lähtöjen testaustoiminto. Sillä voidaan tarkistaa säätimen tulot ja lähdöt. Mene tätä varten "Tulon/lähdön testaus" -valikkoon, ja käy läpi kaikki siihen liittyvät asettelurivit. Jos testauksen aikana ilmenee häiriöitä, katso lisätietoja tämän käsikirjan kappaleista "Lämmöntuottajan diagnosointi" ja "Kuluttajien diagnosointi". Toimintatila Diagnoosit Ajankohtainen toimintatila voidaan katsoa "Tila"-valikosta. Katso laitoksen tarkat diagnoosit valikoista "Lämm.tuottajan diagnoosi" ja "Kuluttajien diagnoosi". 4.1 Lämpöpumpun säädin RVS LEDien tarkistus LED ei pala LED palaa LED vilkkuu Ei jännitteensyöttöä Toimintavalmis Paikallinen häiriö LED 34/243 HVAC Products 4 Käyttöönotto

35 5 Käsittely 5.1 QAA75... / QAA78... / AVS Käyttö Käyttöelementit Huoneyksiköt QAA75 / QAA78... Lämmityskäytön valinta Käyttöveden lämmityksen valinta Asetuksesta poistuminen Asetuksen hyväksyminen Huoneen mukavuusasetusarvon muuttaminen Navigointi ja asetukset Läsnäolopainike Jäähdytyspainike Informaation näyttö AVS37 -käyttöpääte Käyttöveden lämmityksen valinta Lämmityskäytön valinta Informaation näyttö Asetuksen hyväksyminen Lämpöpumpun resetointija sulatuspainike Asetuksesta poistuminen Huoltoliitin (BSB) Jäähdytyspainike Huoneen mukavuusasetusarvon muuttaminen Navigointi ja asetukset 35/243 Siemens Schweiz AG Käyttäjän käsikirja RVS CE1U2355fi_02 HVAC Products 5 Käsittely

36 2358Z07 Näytön symbolit Lämmitys mukavuusasetusarvoon Lämmitys alennettuun asetusarvoon Lämmitys jäätymissuoja-asetusarvoon Jäähdytys Prosessi meneillään odota Paristot vaihdettava Lomakäyttö aktiivinen Lämmityspiirin viite Huolto / erikoistoiminnot Häiriöilmoitukset Infotaso aktivoitu Ohjelmointi aktivoitu Lämmitys väliaikaisesti poiskytketty Säästökäyttö aktiivinen Näyttö Kaikkien näytön segmenttien näyttö. Xxxxxxxxxxxxxxxxxxxxxxxxxxx Xxxxxxxxxxxxxxxxxxxxxxxxxxx Xxxxxxxxxxxxxxxxxxxxxxxxxxx Lämmityskäytön valinta Tällä painikkeella voidaan tehdä vaihtokytkentä eri käyttötapojen välillä. Valittu käyttötapa osoitetaan asianomaisen symbolin alapuolella näkyvällä palkilla. Automaattikäyttö Automaattikäytössä huoneen lämpötilaa säädetään aikaohjelman mukaan. Automaattikäytön ominaisuudet: Lämmityskäyttö aikaohjelman mukaan Lämpötilan asetusarvot lämmitysohjelman "mukavuusasetusarvon" tai "alennetun asetusarvon" mukaan. Suojaustoiminnot aktiivisina Kesä-/talvikäytön vaihtoautomatiikka ja vuorokauden lämmitysraja-automatiikka aktiivisina (säästötoiminnot) Jatkuva käyttö tai Jatkuva käyttö pitää huonelämpötilan jatkuvasti valitulla tasolla. Lämmitys mukavuusasetusarvon mukaan Lämmitys alennetun asetusarvon mukaan Jatkuvan käytön ominaisuudet: Lämmityskäyttö ilman aikaohjelmaa Suojaustoiminnot aktiivisina Kesä-/talvikäytön vaihtoautomatiikka (säästötoiminnot) ja vuorokauden lämmitysrajaautomatiikka ovat pois toiminnasta, jos jatkuvaksi käyttötavaksi on valittu lämmitys mukavuusasetusarvon mukaan 36/243 HVAC Products 5 Käsittely

37 Suojauskäyttö Suojauskäytössä lämmitysjärjestelmä on pois päältä. Sen jäätymissuojaus on kuitenkin toiminnassa (jäätymissuojalämpötila), edellyttäen että jännitteensyöttö ei katkea. Jatkuvan käytön ominaisuudet: Lämmityskäyttö pois päältä Lämpötila jäätymissuojalämpötilan mukaan Suojaustoiminnot aktiivisina Kesä-/talvikäytön vaihtoautomatiikka (säästötoiminnot) ja vuorokauden lämmitysrajaautomatiikka aktiivisina Jäähdytyskäytön valinta (mikäli käytettävissä) Jäähdytyskäyttö Jäähdytyskäyttö valitaan painamalla jäähdytyskäytön painiketta. Tehty valinta osoitetaan kyseisen symbolin alapuolelle ilmestyvällä palkilla. Jäähdytyskäytössä huonelämpötilaa säädetään aikaohjelman mukaan. Jäähdytyskäytön ominaisuudet: Jäähdytyskäyttö aikaohjelman mukaan Lämpötilan asetusarvo "Mukav. as.arvo., jäähdytys" -asetuksen mukaan Suojaustoiminnot aktiivisina Jäähdytysraja ulkolämpötilan mukaan Käyttöveden lämmityksen valinta Käyttöveden lämmitys voidaan kytkeä päälle ja pois painamalla käyttövesipainiketta. Tehty valinta osoitetaan kyseisen symbolin alapuolelle ilmestyvällä palkilla. Käyttöveden lämmitystoiminto Päällä Käyttövettä lämmitetään valitun kytkentäohjelman mukaan. Pois Ei käyttöveden lämmitystä, suojaustoiminto on aktiivinen. Käyttöveden manuaalinen lataus Lataus voidaan käynnistää painamalla käyttöpäätteessä tai huoneyksikössä olevaa käyttövesipainiketta vähintään kolmen sekunnin ajan. Se voidaan käynnistää myös silloin, kun: käyttötapana on "Off" käyttötavan vaihtokytkentä tapahtuu H1:n tai keskusohjauksen (LPB) välityksellä kaikki lämmityspiirit ovat lomatoiminnossa 37/243 Siemens Schweiz AG Käyttäjän käsikirja RVS CE1U2355fi_02 HVAC Products 5 Käsittely

38 Huonelämpötilan asetusarvon asettaminen Voit korottaa tai laskea mukavuuskäytön asetusarvoa suoraan kiertonuppia kääntämällä. Vahvista asetus painamalla OK-painiketta. Aktiivisen lämmityskäytön aikana voit muuttaa lämmityksen mukavuusasetusarvoa ja aktiivisen jäähdytyskäytön aikana jäähdytyksen mukavuusasetusarvoa. Alennetun käytön asetusarvon osalta: Paina OK-painiketta Valitse "Lämmityspiiri"-valikko ja aseta "Alennettu asetusarvo". Odota jokaisen korjauksen jälkeen vähintään 2 tuntia, jotta huonelämpötila ehtii asettua. Alennettu asetusarvo voidaan asettaa vain lämmityskäyttöä varten. Jäähdytyskäytössä on vain mukavuuskäytön asetusarvo. Läsnäolopainike Jos huonetilat ovat väliaikaisesti tyhjillään mukavuusjakson aikana, voit painaa läsnäolopainiketta lämpötilan laskemiseksi ja lämmitysenergian säästämiseksi (vaihtokytkentä mukavuusasetusarvosta alennettuun asetusarvoon) tai jäähdytysenergian säästämiseksi (vaihtokytkentä mukavuusasetusarvosta OFF-tilaan). Kun tiloissa jälleen oleskellaan, paina uudelleen läsnäolopainiketta, jolloin tiloja aletaan jälleen lämmittää (vaihtokytkentä alennetusta mukavuusasetusarvoon) tai jäähdyttää (vaihtokytkentä jäähdytys OFF -tilasta mukavuusasetusarvoon). Lämmityskäytössä: Lämmitys mukavuusasetusarvoon Lämmitys alennettuun asetusarvoon Jäähdytyskäytössä: Jäähdytys mukavuusasetusarvoon Jäähdytys OFF (ei symbolia) Läsnäolopainike toimii vain automaattikäytön aikana Valinta on voimassa lämmitysohjelman seuraavaan kytkentäajankohtaan saakka Informaation näyttö Infopainiketta painamalla saadaan esiin erilaisia tietoja. AUTO Huonelämpötila Mahdolliset näytöt Laitteen tyypistä, konfiguraatiosta ja käyttötilasta riippuen jotkut seuraavista inforiveistä eivät ehkä näy. Näytöt: Mahdolliset häiriöilmoitukset häiriökoodilistasta, s. 191 Mahdolliset huoltoilmoitukset huoltokoodilistasta, s. 195 Mahdolliset erikoistilasta kertovat ilmoitukset 38/243 HVAC Products 5 Käsittely

39 Muut näytöt: Huonelämpötila Minimi huonelämpötila Maksimi huonelämpötila Huoneasetusarvo 1 Huoneasetusarvo 2 Huoneasetusarvo P Ulkolämpötila Minimi ulkolämpötila Maksimi ulkolämpötila Käyttöveden lämpötila 1 Käyttöveden lämpötila 2 Lisävaraajan lämpötila 1 Lisävaraajan lämpötila 2 Lisävaraajan asetusarvo Menoveden lämpötila 1 Menoveden asetusarvo 1 Menoveden lämpötila 2 Menoveden asetusarvo 2 Menoveden asetusarvo P Keräimen lämpötila 1 Lämpöpumpun asetusarvo Lämpöpumpun menovesilämp. Lämpöpumpun paluuv.lämp. Lähteen sisääntulolämpötila Lähteen ulosmenolämpötila Port. 1 min.seisokkiaikaa jälj Port. 2 min.seisokkiaikaa jälj Port. 1 min.ajoaikaa jäljellä Port. 2 min.ajoaikaa jäljellä Aurinkol. menovesilämpötila Aurinkol. paluuvesilämpötila Aur.energian vrk-osuus Aur.energian kokonaisosuus Uima-altaan lämpötila Uima-altaan asetusarvo Lämmityspiirin 1 tila Lämmityspiirin 2 tila Lämmityspiirin P tila Jäähdytyspiirin tila Käyttöveden tila Lämpöpumpun tila Aurinkolämmityksen tila Lisävaraajan tila Uima-altaan tila Häiriöviesti Huoltoilmoitus Lattiankuivaustoiminto Päivämäärä & kellonaika Asikaspalvelun puhelinnumero Erikoistilanteet Erikoistilanteissa perusyksikön näytölle ilmestyy jompikumpi seuraavista symboleista: Häiriöilmoitukset Jos tämän symboli ilmestyy näytölle, laitoksessa on häiriö. Paina infopainiketta ja lue lisätietoja. AUTO Huolto tai poikkeuksellinen toiminta Jos tämä symboli ilmestyy näytölle, laitos on antanut huoltoilmoituksen tai toimii poikkeuksellisella tavalla. Paina infopainiketta ja lue lisätietoja. AUTO Häiriö 30:Menovesianturi 1 Text3 Text Huolto 3:Huoltoväli Text3 Text Näytöllä näkyvä luku kertoo sen LPB-järjestelmän laitteen, jota häiriö- tai huoltoilmoitus tai poikkeuksellinen toiminta koskee. Kaksi ensimmäistä numeroa ilmaisevat segmentin osoitteen ja sitä seuraavat kaksi numeroa kertovat laiteosoitteen tarkoittaa segmenttiä 2, laite 1. Häiriökoodilista löytyy kappaleesta "Häiriöt", sivulta 190 alkaen. 39/243 Siemens Schweiz AG Käyttäjän käsikirja RVS CE1U2355fi_02 HVAC Products 5 Käsittely

40 Lämpöpumpun manuaalinen sulatus / resetointi Resetointipainike laukaisee erilaisia toimintoja riippuen siitä, miten pitkään sitä painetaan. Yli 3 sekuntia kestävä painallus laukaisee manuaalisen sulatustoiminnon. Alle 3 sekunnin painallus laukaisee resetoinnin. RESET Lämpöpumpun manuaalinen sulatus Lämpöpumpun resetointi Jos käytetään ilma-vesi-lämpöpumppua, höyrystimen sulatustoiminto voidaan laukaista manuaalisesti. Onnistuneen sulatuksen jälkeen tai kun sulatuksen sallittu enimmäisaika on umpeutunut ja sallittu määrä sulatusyrityksiä on käytetty, lämpöpumppu vapautuu jälleen automaattisesti. Lisätietoja sulatustoiminnosta löytyy sivulta 122 alkaen. Aktiiviset lämpöpumpun häiriöilmoitukset palautetaan tällä painikkeella. Esiaseteltua päällekytkennän viivettä ei huomioida, jotta vältytään ei-toivotuilta odotusajoilta käyttöönoton tai vianetsinnän aikana. Tätä toimintoa ei pitäisi käyttää normaalikäytön aikana. Lämpöpumpun resetointi Kyllä Kun painike vapautetaan, resetointi tapahtuu noin kahden sekunnin kuluttua. 40/243 HVAC Products 5 Käsittely

41 5.1.2 Laitteiden QAA75... / QAA78... / AVS37 ohjelmointi Asetteluperiaate Esimerkki kellonajan asettamisesta Asetukset, joita ei voi tehdä suoraan käyttöelementeillä, tehdään ohjelmoimalla. Tätä varten eri asetukset on järjestetty valikoihin ja ohjausriveille, jotka on koottu tarkoituksenmukaisiin ryhmiin. Seuraavassa on selventävä esimerkki kellonajan ja päivämäärän asettamisesta. ESC-painiketta painamalla päästään aina yksi askel taaksepäin, jolloin muutettuja arvoja ei huomioida. Jos 8 minuutin (langattomissa laitteissa 2 minuutin) aikana ei tehdä mitään asetusta, näyttö palautuu automaattisesti perusnäyttötilaan. Kaikki ohjausrivit eivät välttämättä näy riippuen siitä, mikä laite ja käyttötaso on kulloinkin kyseessä. 1 Käyttö Näyttöesimerkki Kuvaus AUTO Perusnäyttö. Jos perusnäyttö ei ole esillä, paina ESC-painiketta palataksesi takaisinpäin. Huonelämpötila Paina OK-painiketta. 2 AUTO Kellonaika ja päivämäärä Text3 Käyttöyksikkö Näytön alaosasssa näkyy eri valikkoja. Käännä kiertonuppia, kunnes olet valinnut Kellonaika ja päivämäärä -valikon. Paina OK-painiketta vahvistaaksesi valinnan. 3 4 AUTO Kellonaika ja päivämäärä Tunnit / minuutit AUTO Kellonaika ja päivämäärä Tunnit / minuutit Näytön alaosaan ilmestyy Kellonaika ja päivämäärä -valikon ensimmäinen ohjausrivi. Käännä kiertonuppia, kunnes saat esiin Tunnit / minuutit -ohjausrivin. Paina OK-painiketta vahvistaaksesi valinnan. Tunnit näkyvät vilkkuvina näytöllä. Käännä kiertonuppia, kunnes kellonajan tuntiasetus näkyy oikein näytöllä. Paina OK-painiketta vahvistaaksesi valinnan. 41/243 Siemens Schweiz AG Käyttäjän käsikirja RVS CE1U2355fi_02 HVAC Products 5 Käsittely

42 5 AUTO Kellonaika ja päivämäärä Tunnit / minuutit Minuutit näkyvät vilkkuvina näytöllä. Käännä kiertonuppia, kunnes kellonajan minuuttiasetus näkyy oikein näytöllä. Paina OK-painiketta vahvistaaksesi valinnan. 6 AUTO Kellonaika ja päivämäärä Tunnit / minuutit Asetus on tallennettu, eikä näyttö vilku enää. Voit jatkaa suoraan muiden asetusten tekemistä, tai voit painaa käyttötavan valintapainiketta tai ESC-painiketta palataksesi perusnäyttöön. 7 Laitteessa näkyy nyt jälleen perusnäyttö. Esimerkki valikkorakenteesta Kellonaika ja päivämäärä Käyttöyksikkö Langaton Aikaohjelma, lämm.piiri 1 Aikaohjelma, lämm.piiri 2 Aikaohjelma 3 / LPP Loma, lämmityspiiri 1 Tunnit / minuutit Päivä / kuukausi Vuosi Kesäajan alku Kesäajan loppu Tunnit Minuutit h min Kuluttajien diagnoosi Käyttäjätasot Laitteiden ohjelmiin on määritelty käyttäjätasoja, jotka mahdollistavat sen, että vain vastaavat käyttäjäryhmät voivat tehdä asetuksia. Eri käyttäjätasoille pääsee seuraavasti: 1 Käyttö Näyttöesimerkki Kuvaus AUTO Laitteen perusnäyttö. Jos perusnäyttö ei ole esillä, paina ESC-painiketta palataksesi takaisinpäin. Huonelämpötila Paina OK-painiketta. 2 AUTO Olet nyt loppukäyttäjän käyttötasolla. Paina infopainiketta 3 sekuntia. Kellonaika ja päivämäärä Text3 Käyttöyksikkö AUTO Voit nyt valita käyttäjätason. Käännä kiertonuppia, kunnes olet haluamasi käyttäjätason kohdalla. Loppukäyttäjä Text3 Käyttöönotto Paina OK-painiketta. 42/243 HVAC Products 5 Käsittely

43 3 AUTO Olet nyt valitulla käyttäjätasolla. Kellonaika ja päivämäärä Text3 Käyttöyksikkö "Loppukäyttäjän" asettelutaso Jotta pääsisit OEM-tasolle, sinun on syötettävä vastaava koodi. Tästä esimerkistä näkyy, miten jotkut asetukset eivät ole valittavissa sen jälkeen, kun käyttäjätaso on valittu. Ne näytetään harmaina tässä esimerkissä, mutta todellisuudessa ne eivät näy lainkaan laitteen näytöllä. Loppukäyttäjä Käyttöönotto Asiantuntija OEM Kellonaika ja päivämäärä Käyttöyksikkö Langaton Aikaohjelma, lämm.piiri 1 Aikaohjelma, lämm.piiri 2 Aikaohjelma 3, LPP Loma, lämmityspiiri 1 Tunnit / minuutit Päivä / kuukausi Vuosi Kesäajan alku Kesäajan loppu Tunnit Minuutit h min Kuluttajien diagnoosi "Asiantuntijan" asettelutaso Loppukäyttäjä Käyttöönotto Asiantuntija OEM Kellonaika ja päivämäärä Käyttöyksikkö Langaton Aikaohjelma, lämm.piiri 1 Aikaohjelma, lämm.piiri 2 Aikaohjelma 3, LPP Loma, lämmityspiiri 1 Tunnit / minuutit Päivä / kuukausi Vuosi Kesäajan alku Kesäajan loppu Päivä Kuukausi Kuluttajien diagnoosi 43/243 Siemens Schweiz AG Käyttäjän käsikirja RVS CE1U2355fi_02 HVAC Products 5 Käsittely

44 Ohjausrivi Käyttötaso Toiminto Oletusarvo Minimi Maksimi Yksikkö Asetusten yleiskatsaus Selitykset Seuraavassa taulukossa näytetään kaikki asetukset asiantuntijatasolle asti. Kaikki asetusrivit eivät ehkä näy laitteessa riippuen siitä, mikä laitetyyppi on kyseessä. L = loppukäyttäjä K = käyttöönotto A = asiantuntija OR = ohjausrivi 1) Vain QAA75.../78 Kellonaika ja päivämäärä 1 L Tunnit / minuutit - 00:00 23:59 hh:mm 2 L Päivä / kuukausi pp.kk 3 L Vuosi vvvv 5 A Kesäajan alku pp.kk 6 A Kesäajan loppu pp.kk Käyttäjätoiminnot 20 L Kieli Saksa - Saksa 22 A Info Väliaikainen Pysyvä Väliaikainen - 26 A Käytön esto Off On 27 A Ohjelmoinnin esto Off On 28 K Suora asetus Automaattinen tallennus Tallennus ja vahvistus 40 1) K Käytetään seuraavana: Huoneyksikkö 1 Huoneyksikkö 2 Huoneyksikkö P Käyttöpääte 1 Käyttöpääte 2 Käyttöpääte P Huoltokoje 42 1) K Laitteen 1 liittäminen Lämmityspiiri 1 Lämmityspiirit 1 ja 2 Lämmityspiirit 1 ja P Kaikki lämmityspiirit 44 K PL2:n käyttö Yhdessä LP1:n kanssa Itsenäisesti 46 K LPP:n käyttö Yhdessä LP1:n kanssa Itsenäisesti 48 1) K Läsnäolopainikkeen vaikutus Ei vaikutusta Lämmityspiiri 1 Lämmityspiiri 2 Yhteisesti Off - Off - Tallennus ja vahvistus Huoneyksikkö 1 - Lämmityspiiri 1 - Yhdessä LP1:n kanssa - Yhdessä LP1:n kanssa - Lämmityspiiri ) A Huonelämpötilan korjaus C 70 A Ohjelmaversio Langaton 120 K Kytkentä Ei - Ei Kyllä 121 K Testaustila Off - Off On 130 K Huoneyksikkö Puuttuu Toimintavalmis Ei vast.ottoa Parist. vaihto 131 K Huoneyksikkö Puuttuu Toimintavalmis Ei vast.ottoa Parist. vaihto 132 K Huoneyksikkö P - - Puuttuu Toimintavalmis Ei vast.ottoa Parist. vaihto 133 K Ulkoanturi - - Puuttuu Toimintavalmis Ei vast.ottoa Parist. vaihto 134 K Vahvistin /243 HVAC Products 5 Käsittely
