Käyttöopas Magneettitoiminen annostelupumppu gamma/ X, GMXa

Koko: px
Aloita esitys sivulta:

Download "Käyttöopas Magneettitoiminen annostelupumppu gamma/ X, GMXa"

Transkriptio

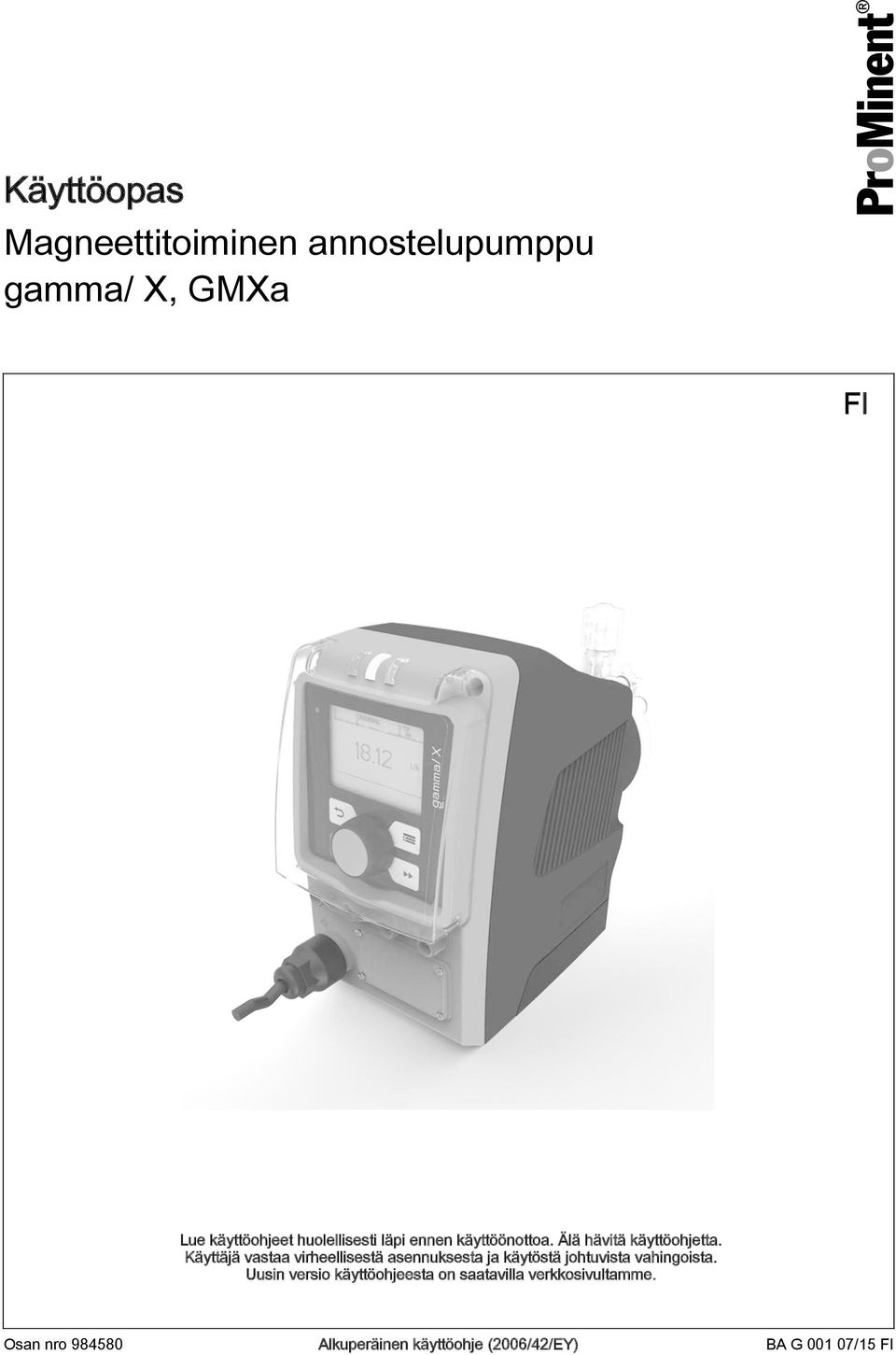

1 Käyttöopas Magneettitoiminen annostelupumppu gamma/ X, GMXa FI Lue käyttöohjeet huolellisesti läpi ennen käyttöönottoa. Älä hävitä käyttöohjetta. Käyttäjä vastaa virheellisestä asennuksesta ja käytöstä johtuvista vahingoista. Uusin versio käyttöohjeesta on saatavilla verkkosivultamme. Osan nro Alkuperäinen käyttöohje (2006/42/EY) BA G /15 FI

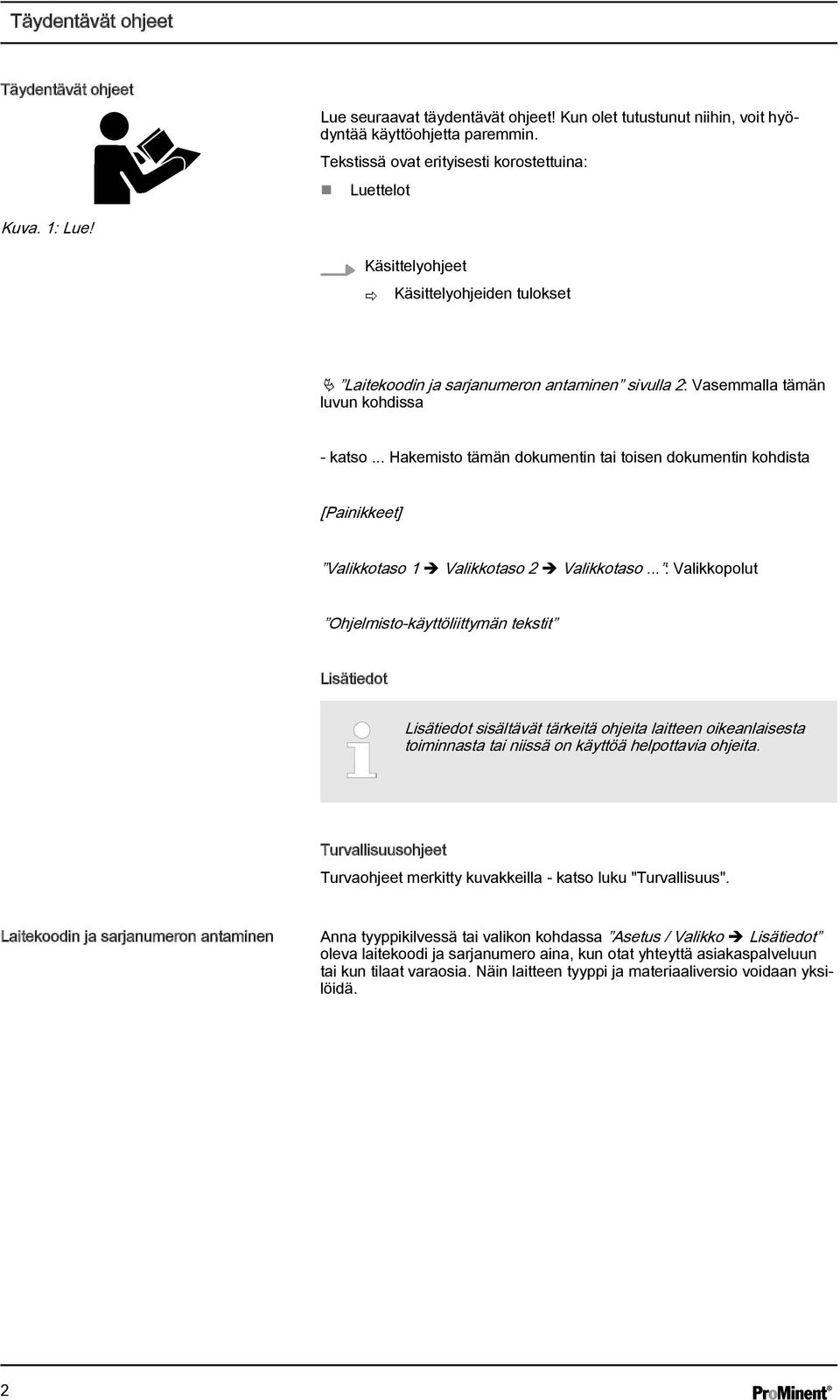

2 Täydentävät ohjeet Täydentävät ohjeet Lue seuraavat täydentävät ohjeet! Kun olet tutustunut niihin, voit hyödyntää käyttöohjetta paremmin. Tekstissä ovat erityisesti korostettuina: Luettelot Kuva. 1: Lue! Käsittelyohjeet ð Käsittelyohjeiden tulokset Ä Laitekoodin ja sarjanumeron antaminen sivulla 2: Vasemmalla tämän luvun kohdissa - katso... Hakemisto tämän dokumentin tai toisen dokumentin kohdista [Painikkeet] Valikkotaso 1 è Valikkotaso 2 è Valikkotaso... : Valikkopolut Ohjelmisto-käyttöliittymän tekstit Lisätiedot Lisätiedot sisältävät tärkeitä ohjeita laitteen oikeanlaisesta toiminnasta tai niissä on käyttöä helpottavia ohjeita. Turvallisuusohjeet Turvaohjeet merkitty kuvakkeilla - katso luku "Turvallisuus". Laitekoodin ja sarjanumeron antaminen Anna tyyppikilvessä tai valikon kohdassa Asetus / Valikko è Lisätiedot oleva laitekoodi ja sarjanumero aina, kun otat yhteyttä asiakaspalveluun tai kun tilaat varaosia. Näin laitteen tyyppi ja materiaaliversio voidaan yksilöidä. 2

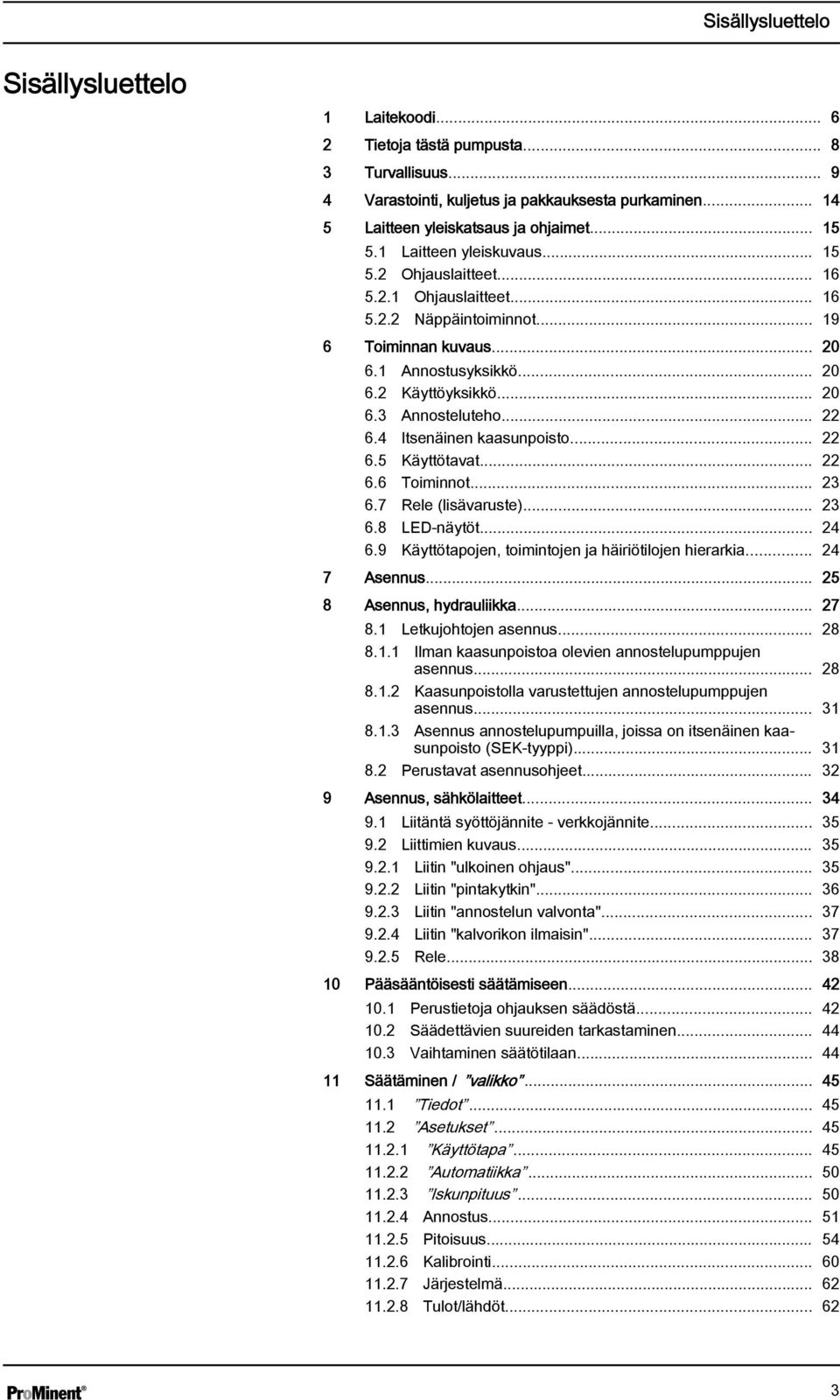

3 Sisällysluettelo Sisällysluettelo 1 Laitekoodi Tietoja tästä pumpusta Turvallisuus Varastointi, kuljetus ja pakkauksesta purkaminen Laitteen yleiskatsaus ja ohjaimet Laitteen yleiskuvaus Ohjauslaitteet Ohjauslaitteet Näppäintoiminnot Toiminnan kuvaus Annostusyksikkö Käyttöyksikkö Annosteluteho Itsenäinen kaasunpoisto Käyttötavat Toiminnot Rele (lisävaruste) LED-näytöt Käyttötapojen, toimintojen ja häiriötilojen hierarkia Asennus Asennus, hydrauliikka Letkujohtojen asennus Ilman kaasunpoistoa olevien annostelupumppujen asennus Kaasunpoistolla varustettujen annostelupumppujen asennus Asennus annostelupumpuilla, joissa on itsenäinen kaasunpoisto (SEK-tyyppi) Perustavat asennusohjeet Asennus, sähkölaitteet Liitäntä syöttöjännite - verkkojännite Liittimien kuvaus Liitin "ulkoinen ohjaus" Liitin "pintakytkin" Liitin "annostelun valvonta" Liitin "kalvorikon ilmaisin" Rele Pääsääntöisesti säätämiseen Perustietoja ohjauksen säädöstä Säädettävien suureiden tarkastaminen Vaihtaminen säätötilaan Säätäminen / valikko Tiedot Asetukset Käyttötapa Automatiikka Iskunpituus Annostus Pitoisuus Kalibrointi Järjestelmä Tulot/lähdöt

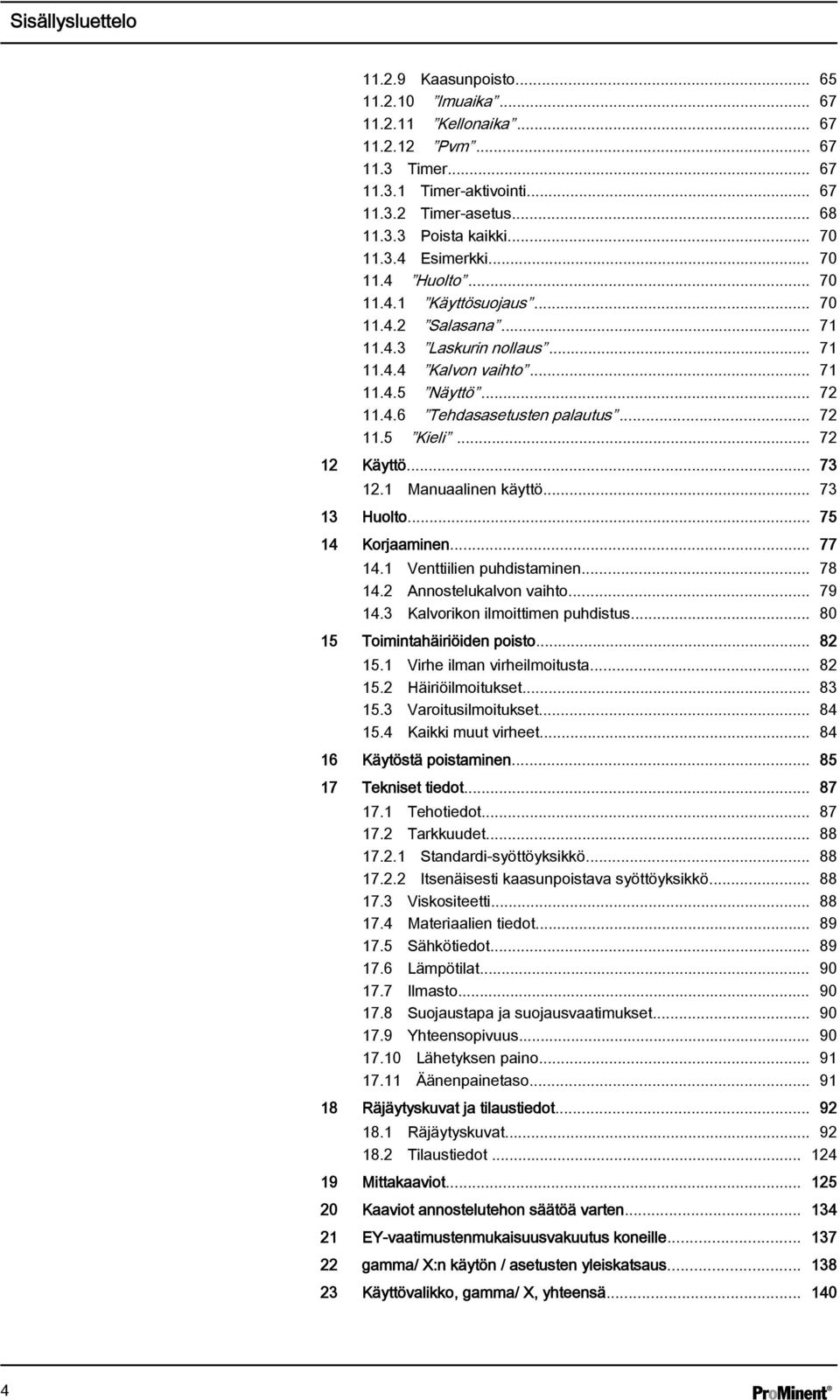

4 Sisällysluettelo Kaasunpoisto Imuaika Kellonaika Pvm Timer Timer-aktivointi Timer-asetus Poista kaikki Esimerkki Huolto Käyttösuojaus Salasana Laskurin nollaus Kalvon vaihto Näyttö Tehdasasetusten palautus Kieli Käyttö Manuaalinen käyttö Huolto Korjaaminen Venttiilien puhdistaminen Annostelukalvon vaihto Kalvorikon ilmoittimen puhdistus Toimintahäiriöiden poisto Virhe ilman virheilmoitusta Häiriöilmoitukset Varoitusilmoitukset Kaikki muut virheet Käytöstä poistaminen Tekniset tiedot Tehotiedot Tarkkuudet Standardi-syöttöyksikkö Itsenäisesti kaasunpoistava syöttöyksikkö Viskositeetti Materiaalien tiedot Sähkötiedot Lämpötilat Ilmasto Suojaustapa ja suojausvaatimukset Yhteensopivuus Lähetyksen paino Äänenpainetaso Räjäytyskuvat ja tilaustiedot Räjäytyskuvat Tilaustiedot Mittakaaviot Kaaviot annostelutehon säätöä varten EY-vaatimustenmukaisuusvakuutus koneille gamma/ X:n käytön / asetusten yleiskatsaus Käyttövalikko, gamma/ X, yhteensä

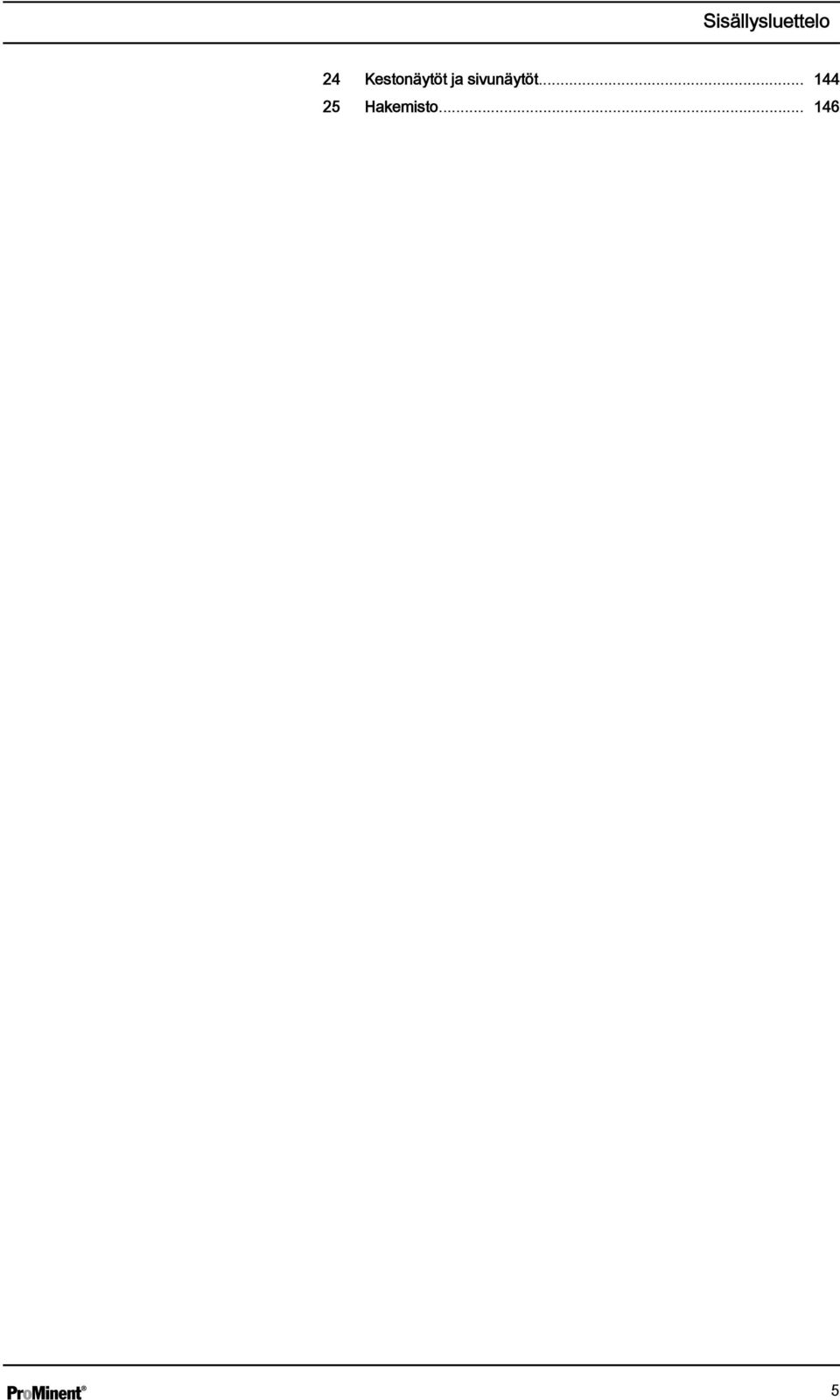

5 Sisällysluettelo 24 Kestonäytöt ja sivunäytöt Hakemisto

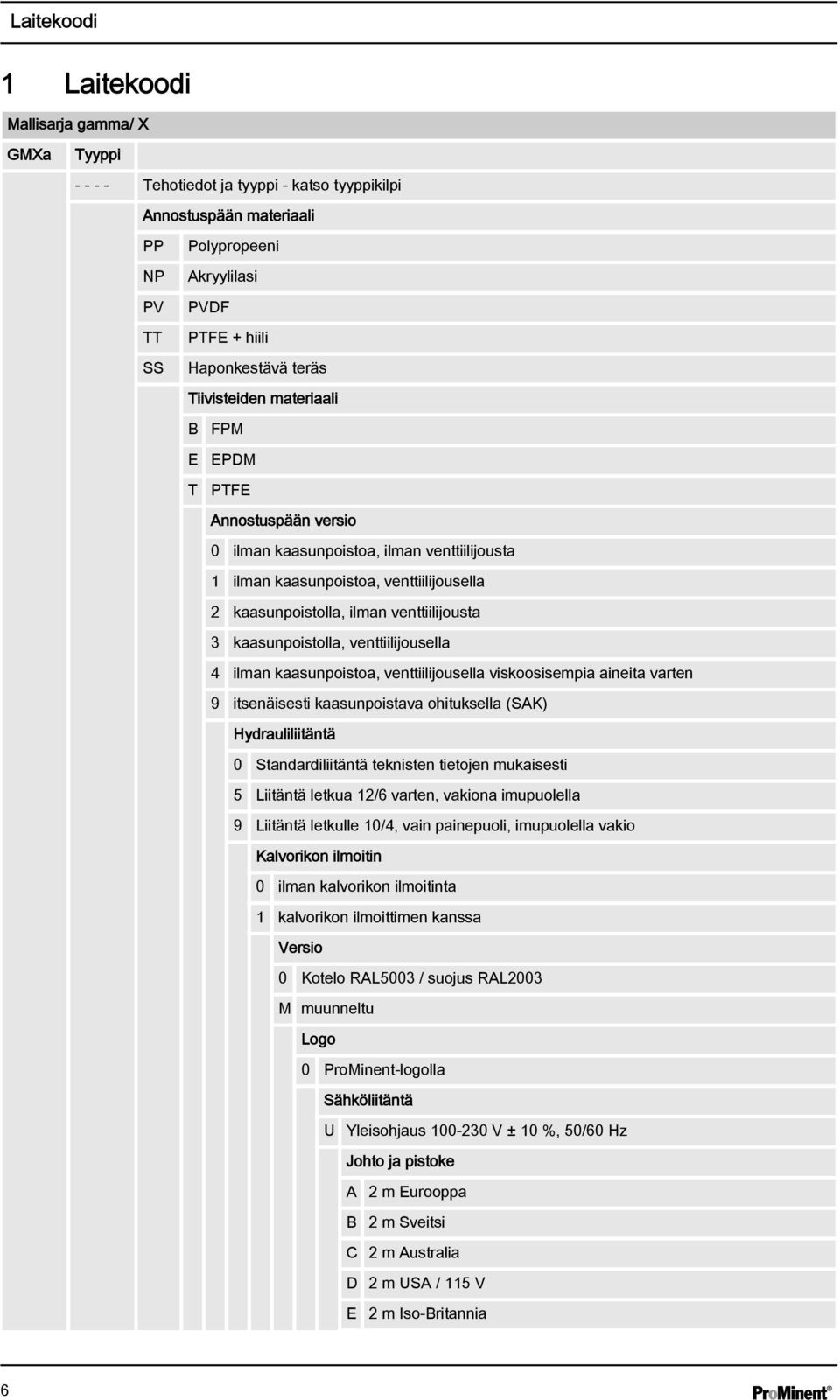

6 Laitekoodi 1 Laitekoodi Mallisarja gamma/ X GMXa Tyyppi Tehotiedot ja tyyppi - katso tyyppikilpi Annostuspään materiaali PP NP PV TT SS Polypropeeni Akryylilasi PVDF PTFE + hiili Haponkestävä teräs Tiivisteiden materiaali B FPM E EPDM T PTFE Annostuspään versio 0 ilman kaasunpoistoa, ilman venttiilijousta 1 ilman kaasunpoistoa, venttiilijousella 2 kaasunpoistolla, ilman venttiilijousta 3 kaasunpoistolla, venttiilijousella 4 ilman kaasunpoistoa, venttiilijousella viskoosisempia aineita varten 9 itsenäisesti kaasunpoistava ohituksella (SAK) Hydrauliliitäntä 0 Standardiliitäntä teknisten tietojen mukaisesti 5 Liitäntä letkua 12/6 varten, vakiona imupuolella 9 Liitäntä letkulle 10/4, vain painepuoli, imupuolella vakio Kalvorikon ilmoitin 0 ilman kalvorikon ilmoitinta 1 kalvorikon ilmoittimen kanssa Versio 0 Kotelo RAL5003 / suojus RAL2003 M muunneltu Logo 0 ProMinent-logolla Sähköliitäntä U Yleisohjaus V ± 10 %, 50/60 Hz Johto ja pistoke A 2 m Eurooppa B 2 m Sveitsi C 2 m Australia D 2 m USA / 115 V E 2 m Iso-Britannia 6

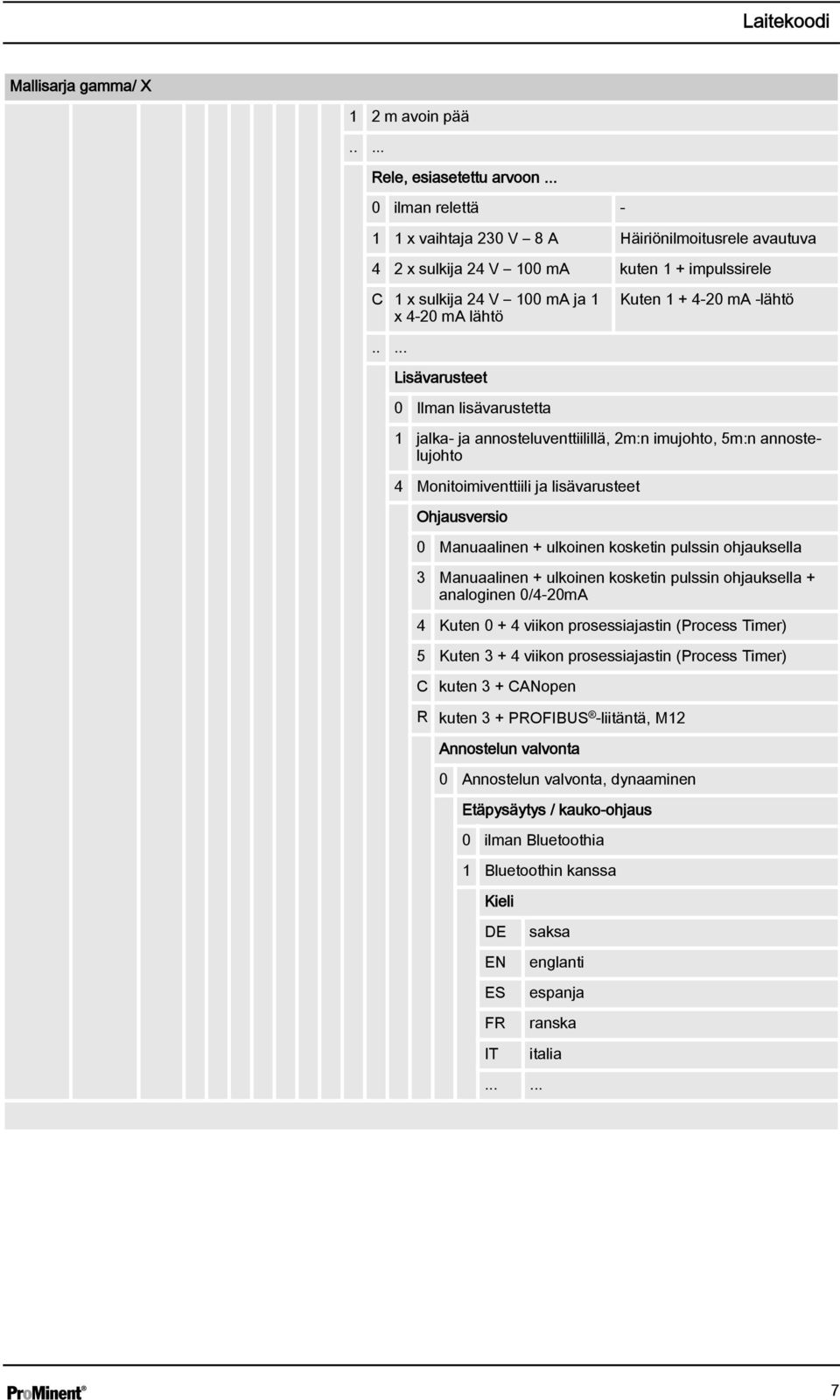

7 Laitekoodi Mallisarja gamma/ X 1 2 m avoin pää..... Rele, esiasetettu arvoon... 0 ilman relettä x vaihtaja 230 V 8 A Häiriönilmoitusrele avautuva 4 2 x sulkija 24 V 100 ma kuten 1 + impulssirele C 1 x sulkija 24 V 100 ma ja 1 x 4-20 ma lähtö Kuten ma -lähtö..... Lisävarusteet 0 Ilman lisävarustetta 1 jalka- ja annosteluventtiilillä, 2m:n imujohto, 5m:n annostelujohto 4 Monitoimiventtiili ja lisävarusteet Ohjausversio 0 Manuaalinen + ulkoinen kosketin pulssin ohjauksella 3 Manuaalinen + ulkoinen kosketin pulssin ohjauksella + analoginen 0/4-20mA 4 Kuten viikon prosessiajastin (Process Timer) 5 Kuten viikon prosessiajastin (Process Timer) C kuten 3 + CANopen R kuten 3 + PROFIBUS -liitäntä, M12 Annostelun valvonta 0 Annostelun valvonta, dynaaminen Etäpysäytys / kauko-ohjaus 0 ilman Bluetoothia 1 Bluetoothin kanssa Kieli DE EN ES FR IT saksa englanti espanja ranska italia 7

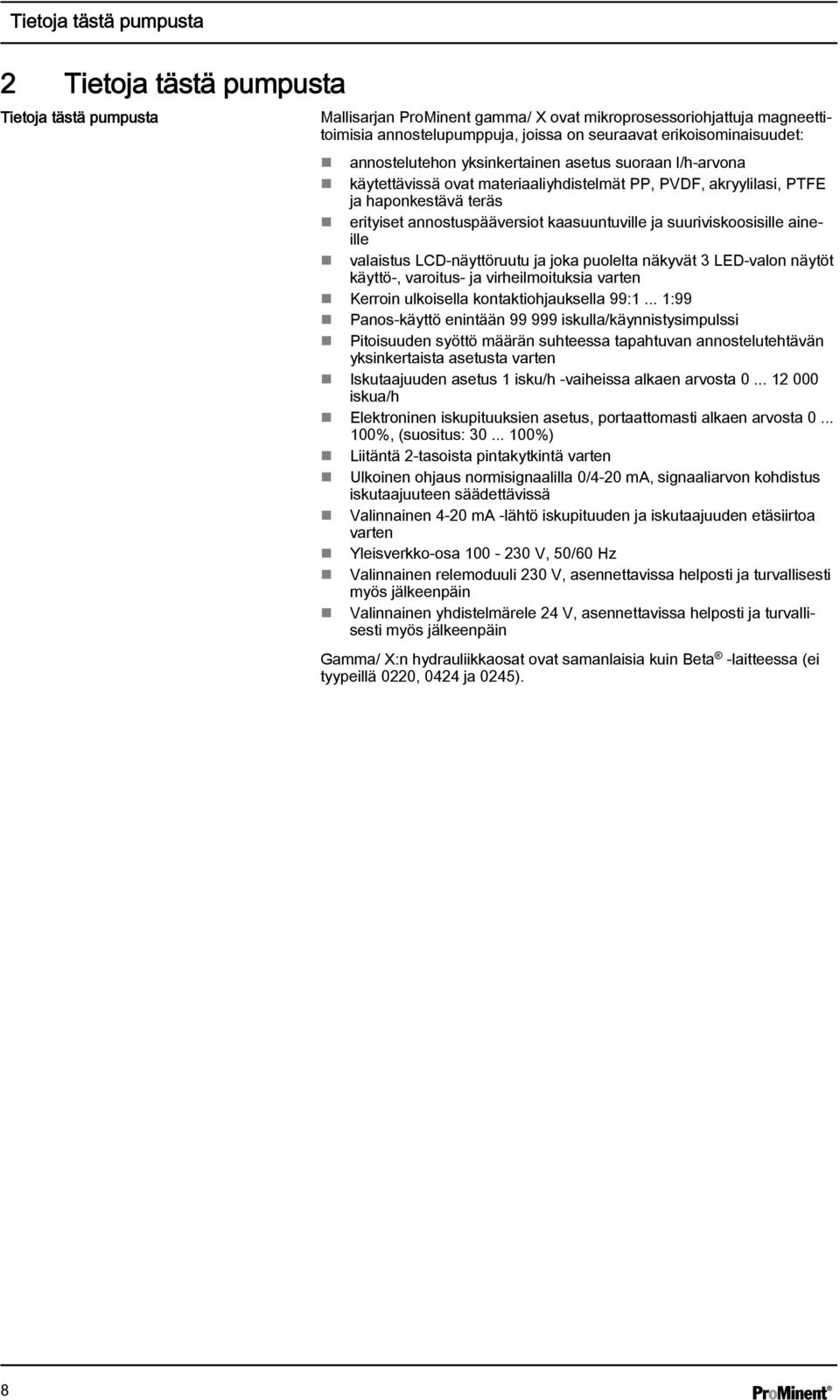

8 Tietoja tästä pumpusta 2 Tietoja tästä pumpusta Tietoja tästä pumpusta Mallisarjan ProMinent gamma/ X ovat mikroprosessoriohjattuja magneettitoimisia annostelupumppuja, joissa on seuraavat erikoisominaisuudet: annostelutehon yksinkertainen asetus suoraan l/h-arvona käytettävissä ovat materiaaliyhdistelmät PP, PVDF, akryylilasi, PTFE ja haponkestävä teräs erityiset annostuspääversiot kaasuuntuville ja suuriviskoosisille aineille valaistus LCD-näyttöruutu ja joka puolelta näkyvät 3 LED-valon näytöt käyttö-, varoitus- ja virheilmoituksia varten Kerroin ulkoisella kontaktiohjauksella 99:1... 1:99 Panos-käyttö enintään iskulla/käynnistysimpulssi Pitoisuuden syöttö määrän suhteessa tapahtuvan annostelutehtävän yksinkertaista asetusta varten Iskutaajuuden asetus 1 isku/h -vaiheissa alkaen arvosta iskua/h Elektroninen iskupituuksien asetus, portaattomasti alkaen arvosta %, (suositus: %) Liitäntä 2-tasoista pintakytkintä varten Ulkoinen ohjaus normisignaalilla 0/4-20 ma, signaaliarvon kohdistus iskutaajuuteen säädettävissä Valinnainen 4-20 ma -lähtö iskupituuden ja iskutaajuuden etäsiirtoa varten Yleisverkko-osa V, 50/60 Hz Valinnainen relemoduuli 230 V, asennettavissa helposti ja turvallisesti myös jälkeenpäin Valinnainen yhdistelmärele 24 V, asennettavissa helposti ja turvallisesti myös jälkeenpäin Gamma/ X:n hydrauliikkaosat ovat samanlaisia kuin Beta -laitteessa (ei tyypeillä 0220, 0424 ja 0245). 8

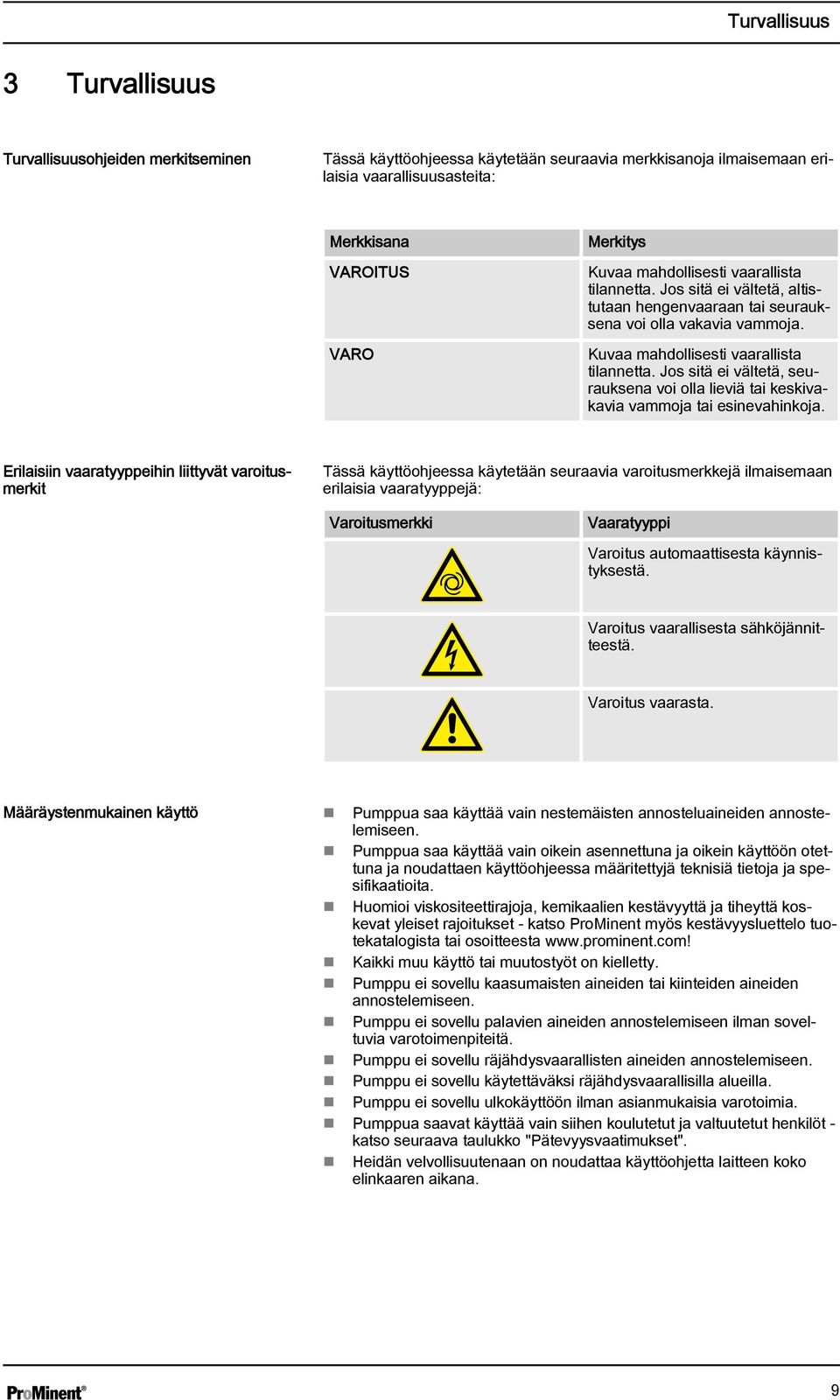

9 Turvallisuus 3 Turvallisuus Turvallisuusohjeiden merkitseminen Tässä käyttöohjeessa käytetään seuraavia merkkisanoja ilmaisemaan erilaisia vaarallisuusasteita: Merkkisana VAROITUS VARO Merkitys Kuvaa mahdollisesti vaarallista tilannetta. Jos sitä ei vältetä, altistutaan hengenvaaraan tai seurauksena voi olla vakavia vammoja. Kuvaa mahdollisesti vaarallista tilannetta. Jos sitä ei vältetä, seurauksena voi olla lieviä tai keskivakavia vammoja tai esinevahinkoja. Erilaisiin vaaratyyppeihin liittyvät varoitusmerkit Tässä käyttöohjeessa käytetään seuraavia varoitusmerkkejä ilmaisemaan erilaisia vaaratyyppejä: Varoitusmerkki Vaaratyyppi Varoitus automaattisesta käynnistyksestä. Varoitus vaarallisesta sähköjännitteestä. Varoitus vaarasta. Määräystenmukainen käyttö Pumppua saa käyttää vain nestemäisten annosteluaineiden annostelemiseen. Pumppua saa käyttää vain oikein asennettuna ja oikein käyttöön otettuna ja noudattaen käyttöohjeessa määritettyjä teknisiä tietoja ja spesifikaatioita. Huomioi viskositeettirajoja, kemikaalien kestävyyttä ja tiheyttä koskevat yleiset rajoitukset - katso ProMinent myös kestävyysluettelo tuotekatalogista tai osoitteesta Kaikki muu käyttö tai muutostyöt on kielletty. Pumppu ei sovellu kaasumaisten aineiden tai kiinteiden aineiden annostelemiseen. Pumppu ei sovellu palavien aineiden annostelemiseen ilman soveltuvia varotoimenpiteitä. Pumppu ei sovellu räjähdysvaarallisten aineiden annostelemiseen. Pumppu ei sovellu käytettäväksi räjähdysvaarallisilla alueilla. Pumppu ei sovellu ulkokäyttöön ilman asianmukaisia varotoimia. Pumppua saavat käyttää vain siihen koulutetut ja valtuutetut henkilöt - katso seuraava taulukko "Pätevyysvaatimukset". Heidän velvollisuutenaan on noudattaa käyttöohjetta laitteen koko elinkaaren aikana. 9

10 Turvallisuus Turvallisuusohjeet VAROITUS! Varoitus henkilö- ja esinevahinkojen vaarasta Pumppu voi alkaa pumpata, kun se kytketään verkkovirtaan. Asenna pumpun verkkojohtoon hätäpysäytyskytkin tai integroi pumppu laitteiston hätäpysäytyspiiriin. VAROITUS! Varoitus henkilö- ja esinevahinkojen vaarasta Pumppu voi alkaa pumpata heti, kun se on lämpötilan virheen jälkeen jäähtynyt. Tämä on huomioitu pumpussa ja sen asennuksessa laitokseenne. VAROITUS! Sähköiskun vaara Pumpun käyttöyksikön sisäosissa voi olla verkkovirran jännitettä. Jos pumpun käyttöyksikkö vioittuu, se on kytkettävä heti irti verkosta. Sen saa ottaa uudelleen käyttöön vasta sitten, kun se on korjautettu valtuutetussa korjaamossa. VAROITUS! Varoitus vaarallisista tai tuntemattomista annosteluaineista Jos käytetään vaarallista tai tuntematonta annosteluainetta: Sitä voi purkautua ulos pumpun tai hydraulisten osien käytön aikana. Ryhdy sopiviin varotoimiin ennen kuin alat työskennellä pumpulla (kuten esim. suojalasit, suojahansikkaat,...). Huomioi annosteluaineen käyttöturvallisuustiedote. Tyhjennä ja huuhtele syöttöyksikkö ennen kuin alat työskennellä pumpulla. VAROITUS! Tulipalovaara Helposti syttyvien aineiden kuljetuksessa on käyttäjäyrityksen ryhdyttävä soveltuviin suojatoimiin. VAROITUS! Vaarallisen aineen aiheuttama vaara! Mahdollinen seuraus: Kuolema tai vakava vammautuminen. Vaarallisia aineita käsiteltäessä on huomioitava vaarallisen aineen valmistajan laatimat, voimassa olevat käyttöturvallisuustiedotteet. Tarvittavat toimenpiteet määritetään käyttöturvallisuustiedotteen sisällön mukaan. Koska yksittäisen aineen potentiaalista vaarallisuutta voidaan uusien tutkimustietojen perusteella joutua arvioimaan uudelleen, on käyttöturvallisuustiedote tarkastettava säännöllisesti ja se on tarvittaessa vaihdettava uudempaan versioon. Laitteiston omistaja on vastuussa siitä, että käyttöturvallisuustiedote on saatavilla ja että sen tiedot ovat ajan tasalla ja että kyseisten työpaikkojen vaarallisuuden arviointi suoritetaan asianmukaisesti näiden tietojen mukaan. 10

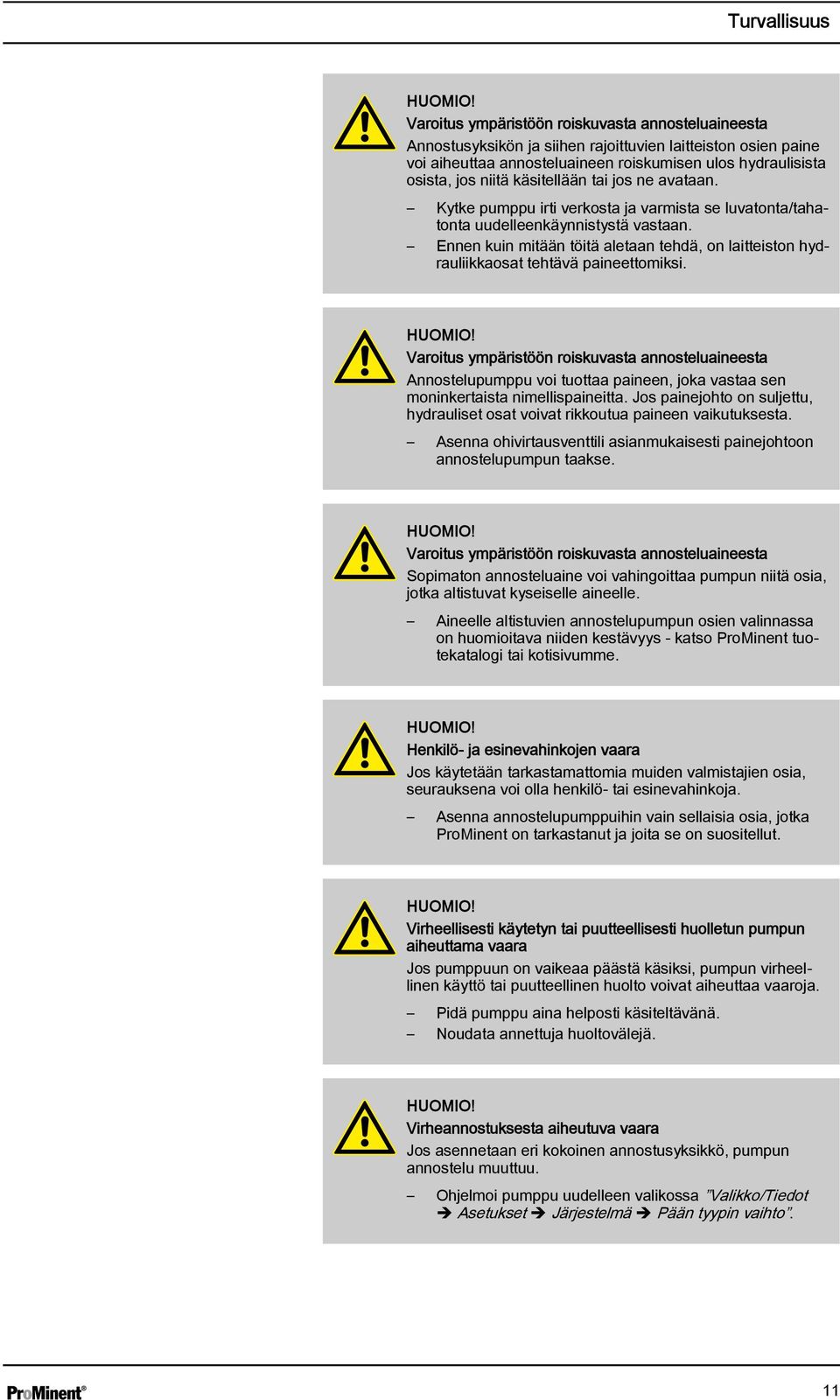

11 Turvallisuus HUOMIO! Varoitus ympäristöön roiskuvasta annosteluaineesta Annostusyksikön ja siihen rajoittuvien laitteiston osien paine voi aiheuttaa annosteluaineen roiskumisen ulos hydraulisista osista, jos niitä käsitellään tai jos ne avataan. Kytke pumppu irti verkosta ja varmista se luvatonta/tahatonta uudelleenkäynnistystä vastaan. Ennen kuin mitään töitä aletaan tehdä, on laitteiston hydrauliikkaosat tehtävä paineettomiksi. HUOMIO! Varoitus ympäristöön roiskuvasta annosteluaineesta Annostelupumppu voi tuottaa paineen, joka vastaa sen moninkertaista nimellispaineitta. Jos painejohto on suljettu, hydrauliset osat voivat rikkoutua paineen vaikutuksesta. Asenna ohivirtausventtili asianmukaisesti painejohtoon annostelupumpun taakse. HUOMIO! Varoitus ympäristöön roiskuvasta annosteluaineesta Sopimaton annosteluaine voi vahingoittaa pumpun niitä osia, jotka altistuvat kyseiselle aineelle. Aineelle altistuvien annostelupumpun osien valinnassa on huomioitava niiden kestävyys - katso ProMinent tuotekatalogi tai kotisivumme. HUOMIO! Henkilö- ja esinevahinkojen vaara Jos käytetään tarkastamattomia muiden valmistajien osia, seurauksena voi olla henkilö- tai esinevahinkoja. Asenna annostelupumppuihin vain sellaisia osia, jotka ProMinent on tarkastanut ja joita se on suositellut. HUOMIO! Virheellisesti käytetyn tai puutteellisesti huolletun pumpun aiheuttama vaara Jos pumppuun on vaikeaa päästä käsiksi, pumpun virheellinen käyttö tai puutteellinen huolto voivat aiheuttaa vaaroja. Pidä pumppu aina helposti käsiteltävänä. Noudata annettuja huoltovälejä. HUOMIO! Virheannostuksesta aiheutuva vaara Jos asennetaan eri kokoinen annostusyksikkö, pumpun annostelu muuttuu. Ohjelmoi pumppu uudelleen valikossa Valikko/Tiedot è Asetukset è Järjestelmä è Pään tyypin vaihto. 11

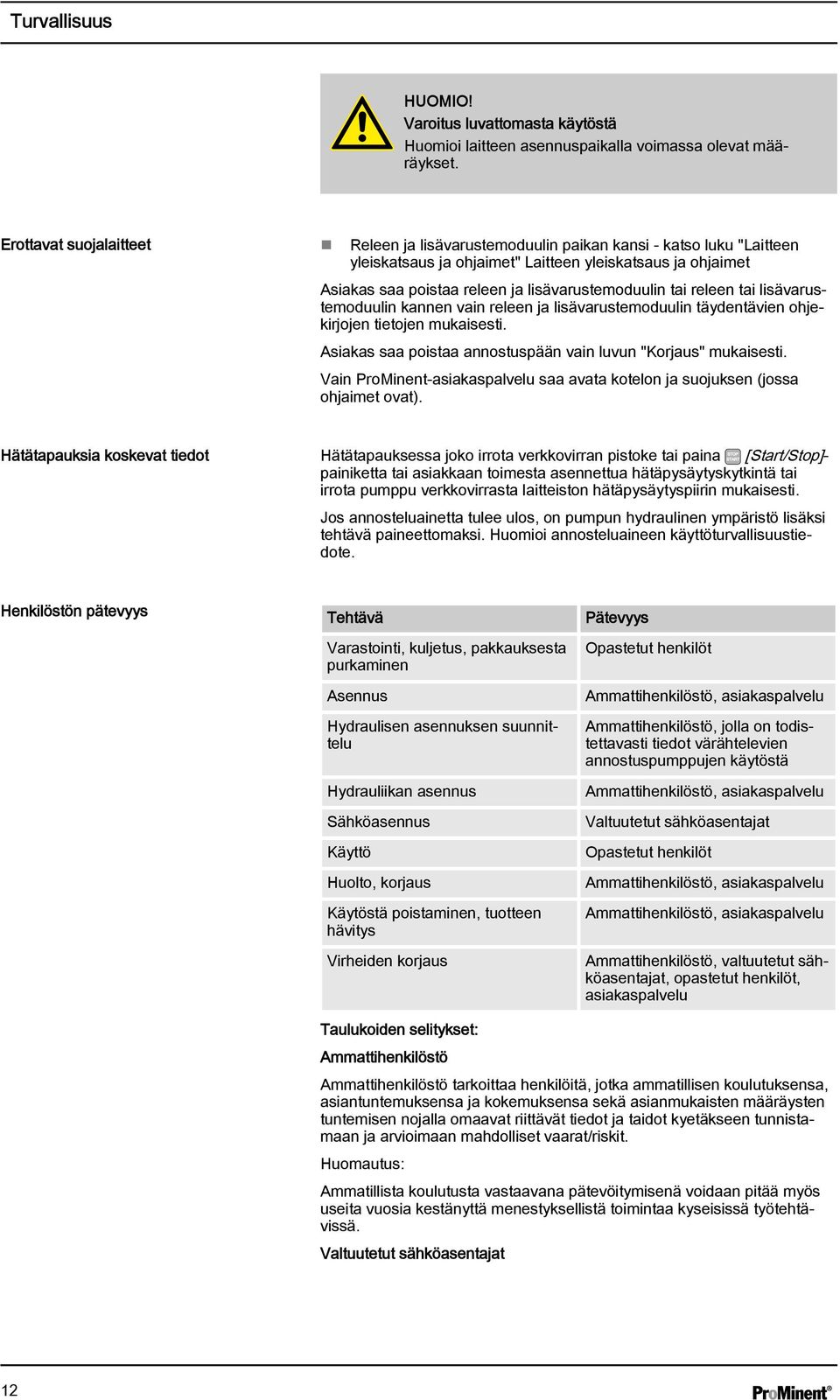

12 Turvallisuus HUOMIO! Varoitus luvattomasta käytöstä Huomioi laitteen asennuspaikalla voimassa olevat määräykset. Erottavat suojalaitteet Releen ja lisävarustemoduulin paikan kansi - katso luku "Laitteen yleiskatsaus ja ohjaimet" Laitteen yleiskatsaus ja ohjaimet Asiakas saa poistaa releen ja lisävarustemoduulin tai releen tai lisävarustemoduulin kannen vain releen ja lisävarustemoduulin täydentävien ohjekirjojen tietojen mukaisesti. Asiakas saa poistaa annostuspään vain luvun "Korjaus" mukaisesti. Vain ProMinent-asiakaspalvelu saa avata kotelon ja suojuksen (jossa ohjaimet ovat). Hätätapauksia koskevat tiedot Hätätapauksessa joko irrota verkkovirran pistoke tai paina [Start/Stop]- painiketta tai asiakkaan toimesta asennettua hätäpysäytyskytkintä tai irrota pumppu verkkovirrasta laitteiston hätäpysäytyspiirin mukaisesti. Jos annosteluainetta tulee ulos, on pumpun hydraulinen ympäristö lisäksi tehtävä paineettomaksi. Huomioi annosteluaineen käyttöturvallisuustiedote. Henkilöstön pätevyys Tehtävä Varastointi, kuljetus, pakkauksesta purkaminen Asennus Hydraulisen asennuksen suunnittelu Hydrauliikan asennus Sähköasennus Käyttö Huolto, korjaus Käytöstä poistaminen, tuotteen hävitys Virheiden korjaus Pätevyys Opastetut henkilöt Ammattihenkilöstö, asiakaspalvelu Ammattihenkilöstö, jolla on todistettavasti tiedot värähtelevien annostuspumppujen käytöstä Ammattihenkilöstö, asiakaspalvelu Valtuutetut sähköasentajat Opastetut henkilöt Ammattihenkilöstö, asiakaspalvelu Ammattihenkilöstö, asiakaspalvelu Ammattihenkilöstö, valtuutetut sähköasentajat, opastetut henkilöt, asiakaspalvelu Taulukoiden selitykset: Ammattihenkilöstö Ammattihenkilöstö tarkoittaa henkilöitä, jotka ammatillisen koulutuksensa, asiantuntemuksensa ja kokemuksensa sekä asianmukaisten määräysten tuntemisen nojalla omaavat riittävät tiedot ja taidot kyetäkseen tunnistamaan ja arvioimaan mahdolliset vaarat/riskit. Huomautus: Ammatillista koulutusta vastaavana pätevöitymisenä voidaan pitää myös useita vuosia kestänyttä menestyksellistä toimintaa kyseisissä työtehtävissä. Valtuutetut sähköasentajat 12

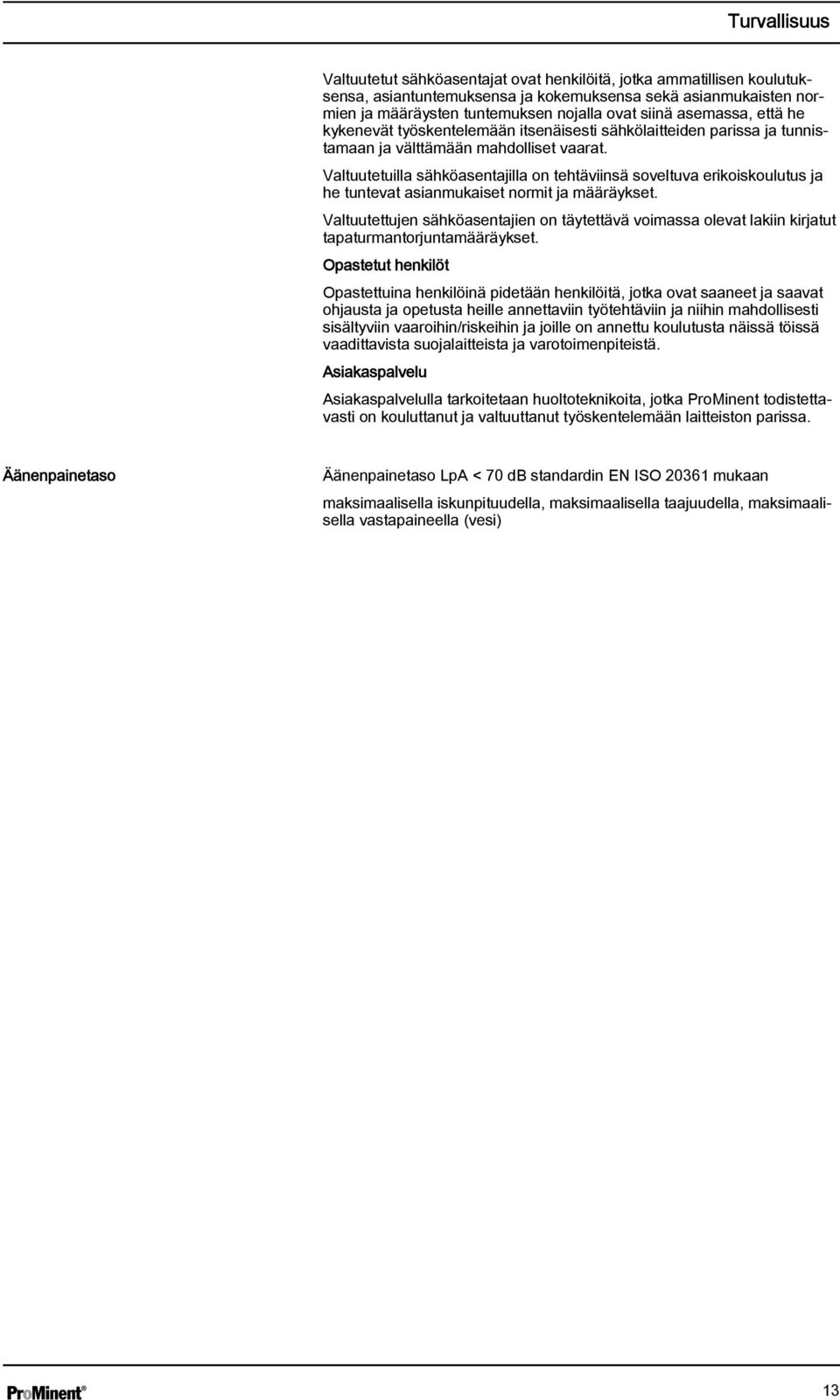

13 Turvallisuus Valtuutetut sähköasentajat ovat henkilöitä, jotka ammatillisen koulutuksensa, asiantuntemuksensa ja kokemuksensa sekä asianmukaisten normien ja määräysten tuntemuksen nojalla ovat siinä asemassa, että he kykenevät työskentelemään itsenäisesti sähkölaitteiden parissa ja tunnistamaan ja välttämään mahdolliset vaarat. Valtuutetuilla sähköasentajilla on tehtäviinsä soveltuva erikoiskoulutus ja he tuntevat asianmukaiset normit ja määräykset. Valtuutettujen sähköasentajien on täytettävä voimassa olevat lakiin kirjatut tapaturmantorjuntamääräykset. Opastetut henkilöt Opastettuina henkilöinä pidetään henkilöitä, jotka ovat saaneet ja saavat ohjausta ja opetusta heille annettaviin työtehtäviin ja niihin mahdollisesti sisältyviin vaaroihin/riskeihin ja joille on annettu koulutusta näissä töissä vaadittavista suojalaitteista ja varotoimenpiteistä. Asiakaspalvelu Asiakaspalvelulla tarkoitetaan huoltoteknikoita, jotka ProMinent todistettavasti on kouluttanut ja valtuuttanut työskentelemään laitteiston parissa. Äänenpainetaso Äänenpainetaso LpA < 70 db standardin EN ISO mukaan maksimaalisella iskunpituudella, maksimaalisella taajuudella, maksimaalisella vastapaineella (vesi) 13

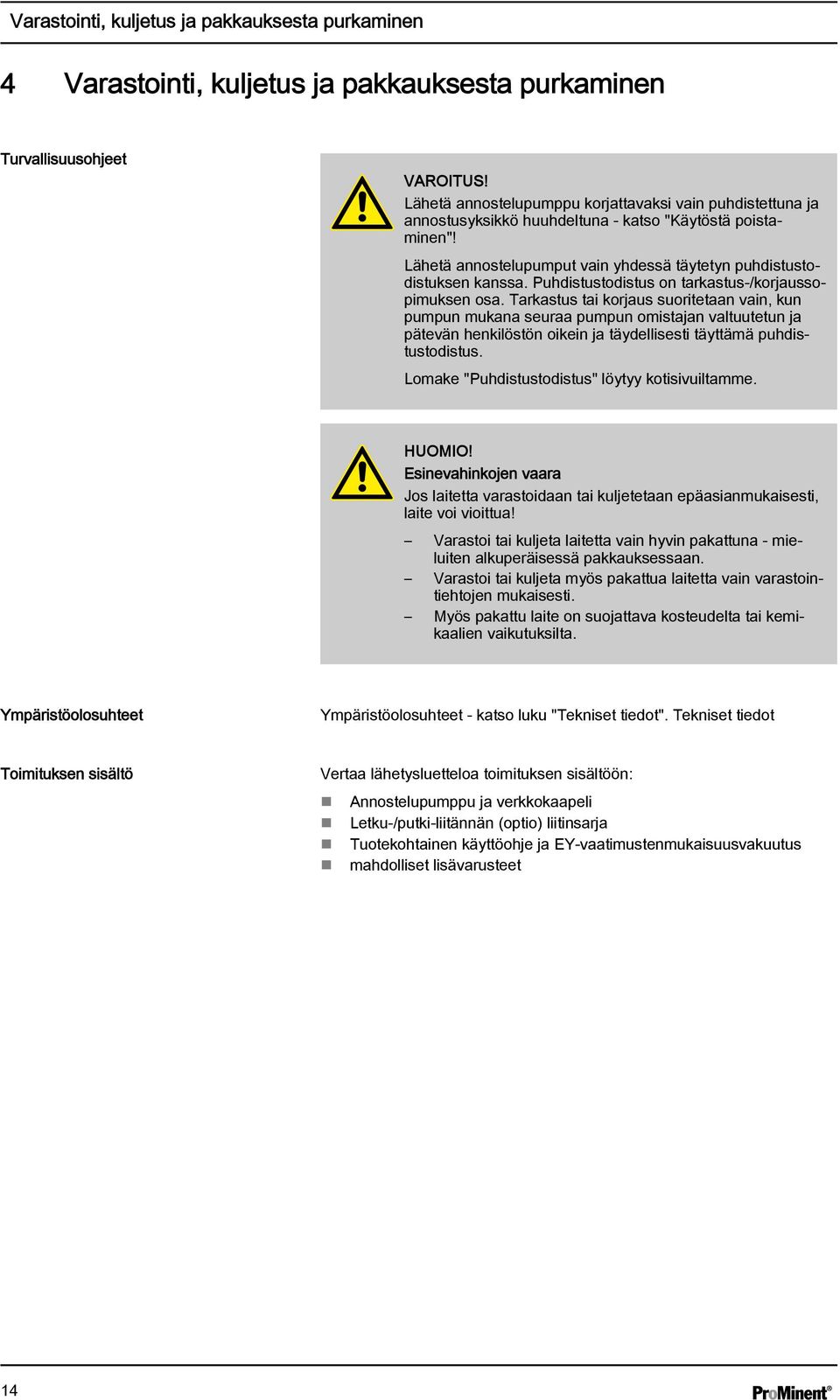

14 Varastointi, kuljetus ja pakkauksesta purkaminen 4 Varastointi, kuljetus ja pakkauksesta purkaminen Turvallisuusohjeet VAROITUS! Lähetä annostelupumppu korjattavaksi vain puhdistettuna ja annostusyksikkö huuhdeltuna - katso "Käytöstä poistaminen"! Lähetä annostelupumput vain yhdessä täytetyn puhdistustodistuksen kanssa. Puhdistustodistus on tarkastus-/korjaussopimuksen osa. Tarkastus tai korjaus suoritetaan vain, kun pumpun mukana seuraa pumpun omistajan valtuutetun ja pätevän henkilöstön oikein ja täydellisesti täyttämä puhdistustodistus. Lomake "Puhdistustodistus" löytyy kotisivuiltamme. HUOMIO! Esinevahinkojen vaara Jos laitetta varastoidaan tai kuljetetaan epäasianmukaisesti, laite voi vioittua! Varastoi tai kuljeta laitetta vain hyvin pakattuna - mieluiten alkuperäisessä pakkauksessaan. Varastoi tai kuljeta myös pakattua laitetta vain varastointiehtojen mukaisesti. Myös pakattu laite on suojattava kosteudelta tai kemikaalien vaikutuksilta. Ympäristöolosuhteet Ympäristöolosuhteet - katso luku "Tekniset tiedot". Tekniset tiedot Toimituksen sisältö Vertaa lähetysluetteloa toimituksen sisältöön: Annostelupumppu ja verkkokaapeli Letku-/putki-liitännän (optio) liitinsarja Tuotekohtainen käyttöohje ja EY-vaatimustenmukaisuusvakuutus mahdolliset lisävarusteet 14

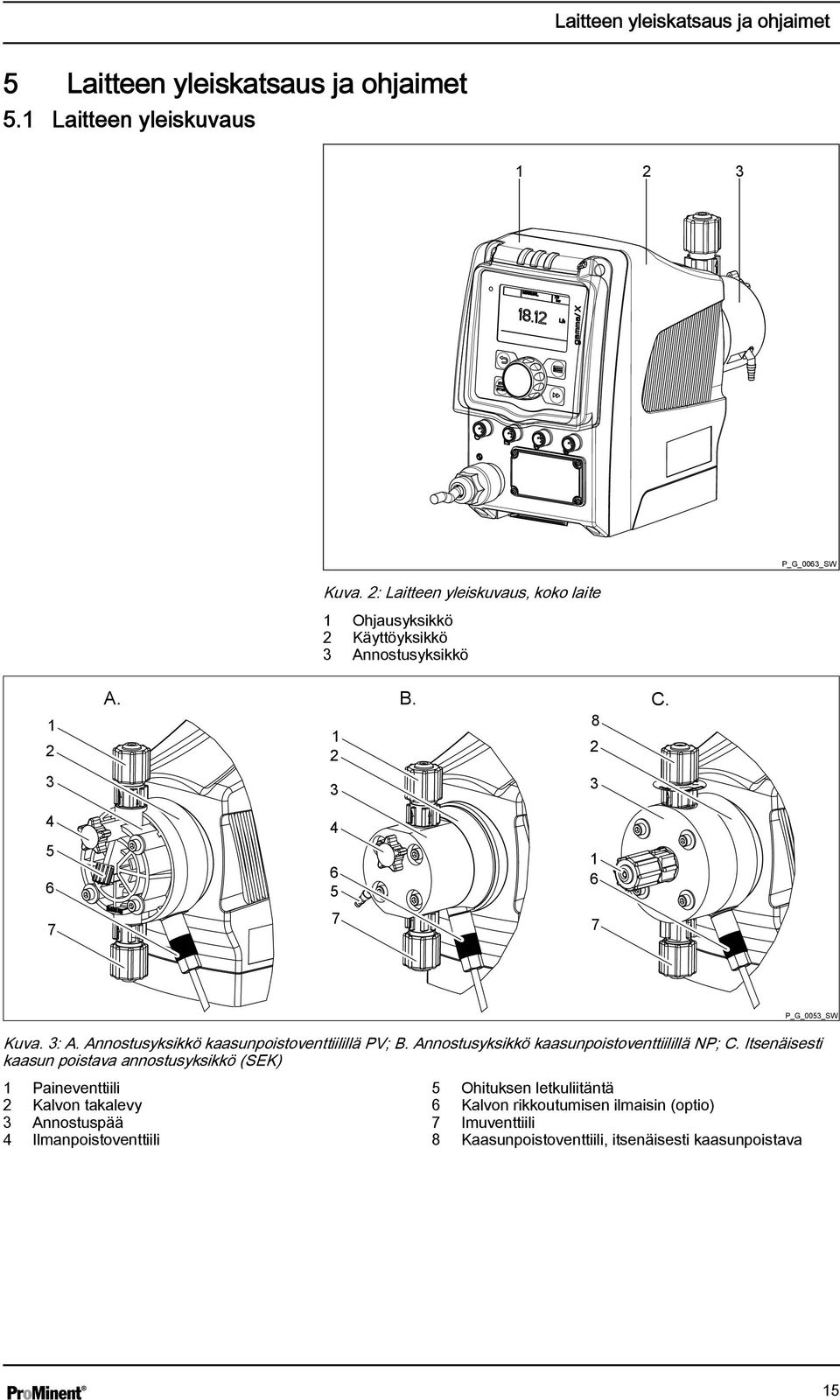

15 Laitteen yleiskatsaus ja ohjaimet 5 Laitteen yleiskatsaus ja ohjaimet 5.1 Laitteen yleiskuvaus P_G_0063_SW Kuva. 2: Laitteen yleiskuvaus, koko laite 1 Ohjausyksikkö 2 Käyttöyksikkö 3 Annostusyksikkö A. B. C Kuva. 3: A. Annostusyksikkö kaasunpoistoventtiilillä PV; B. Annostusyksikkö kaasunpoistoventtiilillä NP; C. Itsenäisesti kaasun poistava annostusyksikkö (SEK) 1 Paineventtiili 2 Kalvon takalevy 3 Annostuspää 4 Ilmanpoistoventtiili 5 Ohituksen letkuliitäntä 6 Kalvon rikkoutumisen ilmaisin (optio) 7 Imuventtiili 8 Kaasunpoistoventtiili, itsenäisesti kaasunpoistava P_G_0053_SW 15

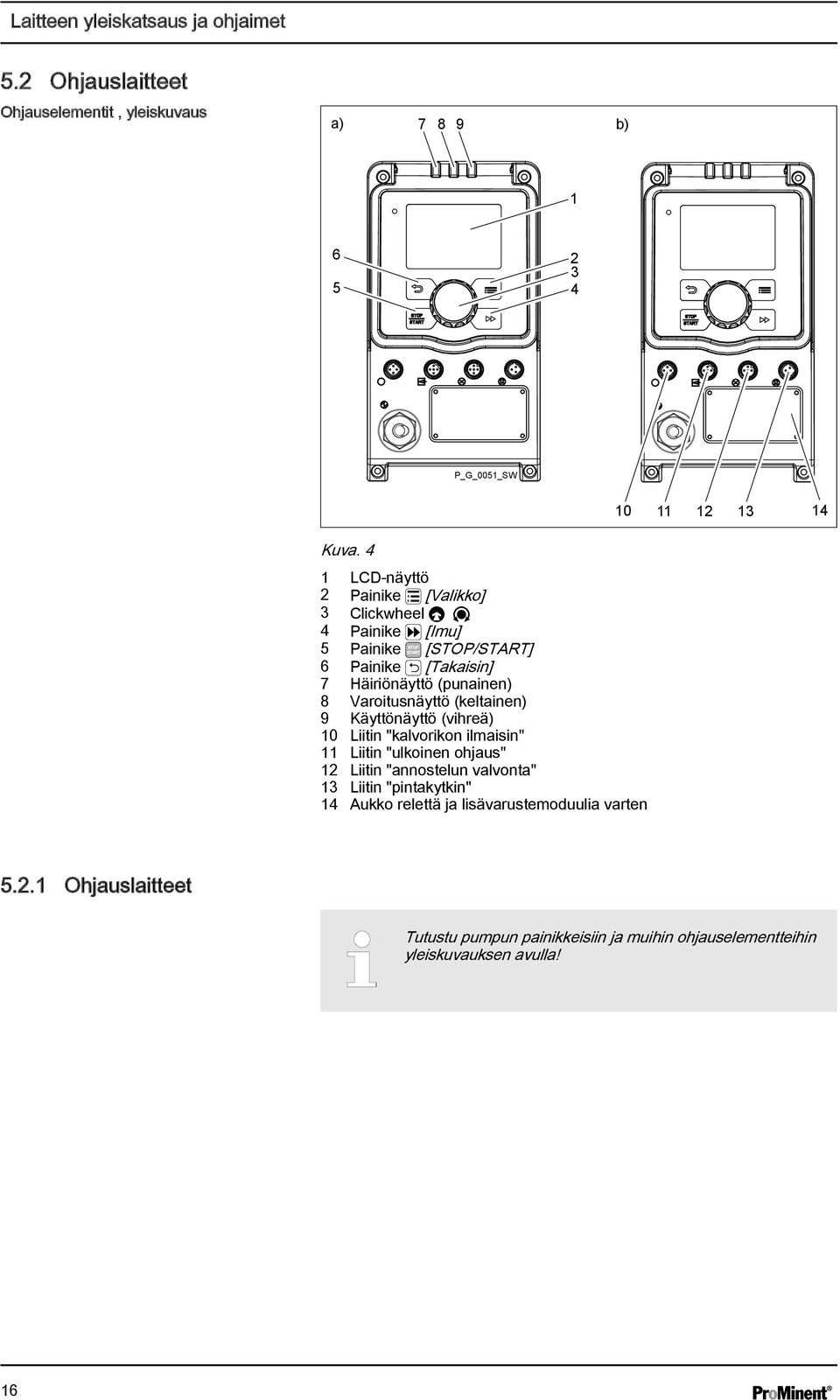

16 Laitteen yleiskatsaus ja ohjaimet 5.2 Ohjauslaitteet Ohjauselementit, yleiskuvaus a) b) P_G_0051_SW Kuva. 4 1 LCD-näyttö 2 Painike [Valikko] 3 Clickwheel 4 Painike [Imu] 5 Painike [STOP/START] 6 Painike [Takaisin] 7 Häiriönäyttö (punainen) 8 Varoitusnäyttö (keltainen) 9 Käyttönäyttö (vihreä) 10 Liitin "kalvorikon ilmaisin" 11 Liitin "ulkoinen ohjaus" 12 Liitin "annostelun valvonta" 13 Liitin "pintakytkin" 14 Aukko relettä ja lisävarustemoduulia varten Ohjauslaitteet Tutustu pumpun painikkeisiin ja muihin ohjauselementteihin yleiskuvauksen avulla! 16

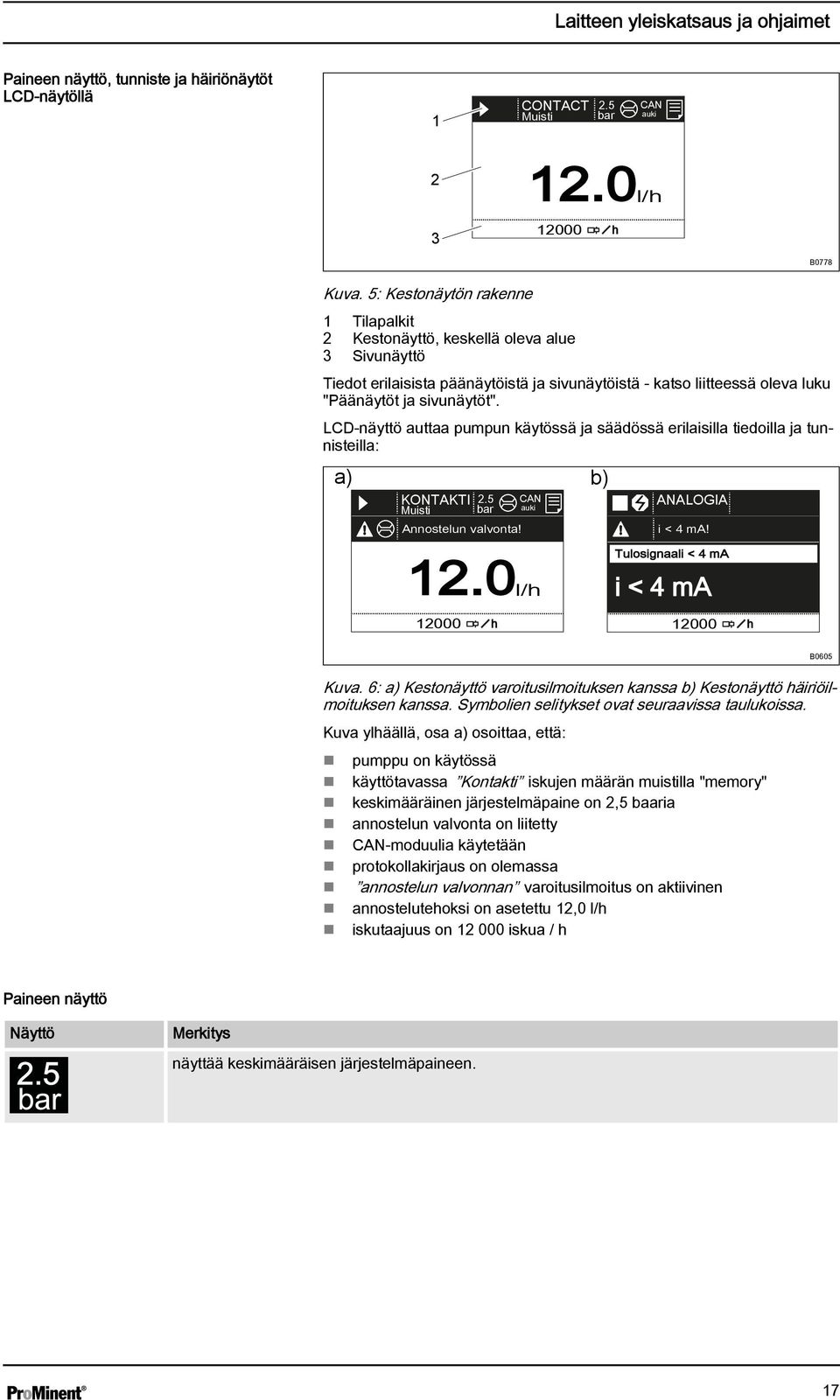

17 Laitteen yleiskatsaus ja ohjaimet Paineen näyttö, tunniste ja häiriönäytöt LCD-näytöllä 1 CONTACT Muisti 2.5 bar CAN auki h l/h B0778 Kuva. 5: Kestonäytön rakenne 1 Tilapalkit 2 Kestonäyttö, keskellä oleva alue 3 Sivunäyttö Tiedot erilaisista päänäytöistä ja sivunäytöistä - katso liitteessä oleva luku "Päänäytöt ja sivunäytöt". LCD-näyttö auttaa pumpun käytössä ja säädössä erilaisilla tiedoilla ja tunnisteilla: a) b) KONTAKTI Muisti bar Annostelun valvonta! CAN auki l/h ANALOGIA i < 4 ma! Tulosignaali < 4 ma i < 4 ma h h B0605 Kuva. 6: a) Kestonäyttö varoitusilmoituksen kanssa b) Kestonäyttö häiriöilmoituksen kanssa. Symbolien selitykset ovat seuraavissa taulukoissa. Kuva ylhäällä, osa a) osoittaa, että: pumppu on käytössä käyttötavassa Kontakti iskujen määrän muistilla "memory" keskimääräinen järjestelmäpaine on 2,5 baaria annostelun valvonta on liitetty CAN-moduulia käytetään protokollakirjaus on olemassa annostelun valvonnan varoitusilmoitus on aktiivinen annostelutehoksi on asetettu 12,0 l/h iskutaajuus on iskua / h Paineen näyttö Näyttö Merkitys näyttää keskimääräisen järjestelmäpaineen. 17

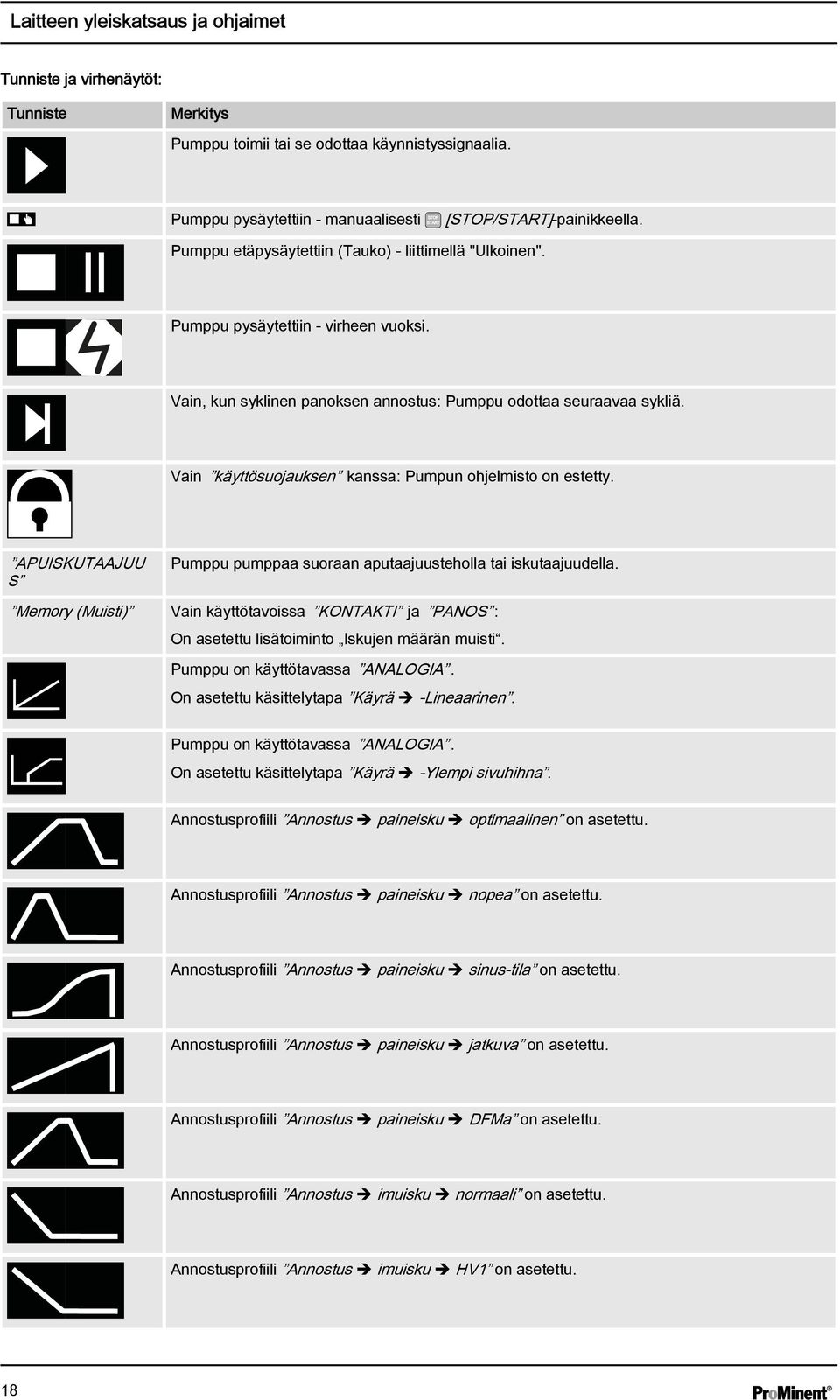

18 Laitteen yleiskatsaus ja ohjaimet Tunniste ja virhenäytöt: Tunniste Merkitys Pumppu toimii tai se odottaa käynnistyssignaalia. Pumppu pysäytettiin - manuaalisesti [STOP/START]-painikkeella. Pumppu etäpysäytettiin (Tauko) - liittimellä "Ulkoinen". Pumppu pysäytettiin - virheen vuoksi. Vain, kun syklinen panoksen annostus: Pumppu odottaa seuraavaa sykliä. Vain käyttösuojauksen kanssa: Pumpun ohjelmisto on estetty. APUISKUTAAJUU S Pumppu pumppaa suoraan aputaajuusteholla tai iskutaajuudella. Memory (Muisti) Vain käyttötavoissa KONTAKTI ja PANOS : On asetettu lisätoiminto Iskujen määrän muisti. Pumppu on käyttötavassa ANALOGIA. On asetettu käsittelytapa Käyrä è -Lineaarinen. Pumppu on käyttötavassa ANALOGIA. On asetettu käsittelytapa Käyrä è -Ylempi sivuhihna. Annostusprofiili Annostus è paineisku è optimaalinen on asetettu. Annostusprofiili Annostus è paineisku è nopea on asetettu. Annostusprofiili Annostus è paineisku è sinus-tila on asetettu. Annostusprofiili Annostus è paineisku è jatkuva on asetettu. Annostusprofiili Annostus è paineisku è DFMa on asetettu. Annostusprofiili Annostus è imuisku è normaali on asetettu. Annostusprofiili Annostus è imuisku è HV1 on asetettu. 18

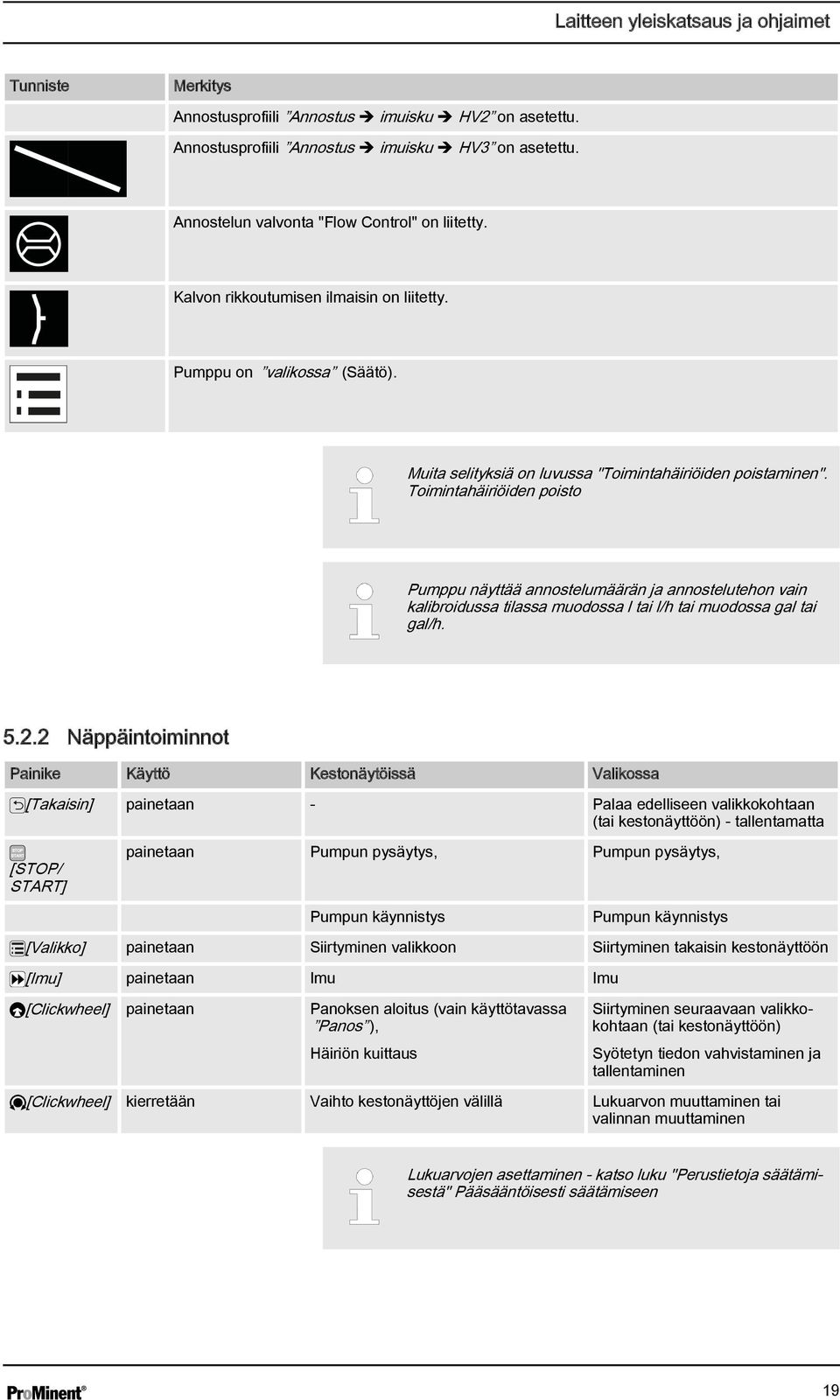

19 Laitteen yleiskatsaus ja ohjaimet Tunniste Merkitys Annostusprofiili Annostus è imuisku è HV2 on asetettu. Annostusprofiili Annostus è imuisku è HV3 on asetettu. Annostelun valvonta "Flow Control" on liitetty. Kalvon rikkoutumisen ilmaisin on liitetty. Pumppu on valikossa (Säätö). Muita selityksiä on luvussa "Toimintahäiriöiden poistaminen". Toimintahäiriöiden poisto Pumppu näyttää annostelumäärän ja annostelutehon vain kalibroidussa tilassa muodossa l tai l/h tai muodossa gal tai gal/h Näppäintoiminnot Painike Käyttö Kestonäytöissä Valikossa [Takaisin] painetaan - Palaa edelliseen valikkokohtaan (tai kestonäyttöön) - tallentamatta [STOP/ START] painetaan Pumpun pysäytys, Pumpun pysäytys, Pumpun käynnistys Pumpun käynnistys [Valikko] painetaan Siirtyminen valikkoon Siirtyminen takaisin kestonäyttöön [Imu] painetaan Imu Imu [Clickwheel] painetaan Panoksen aloitus (vain käyttötavassa Panos ), Häiriön kuittaus Siirtyminen seuraavaan valikkokohtaan (tai kestonäyttöön) Syötetyn tiedon vahvistaminen ja tallentaminen [Clickwheel] kierretään Vaihto kestonäyttöjen välillä Lukuarvon muuttaminen tai valinnan muuttaminen Lukuarvojen asettaminen - katso luku "Perustietoja säätämisestä" Pääsääntöisesti säätämiseen 19

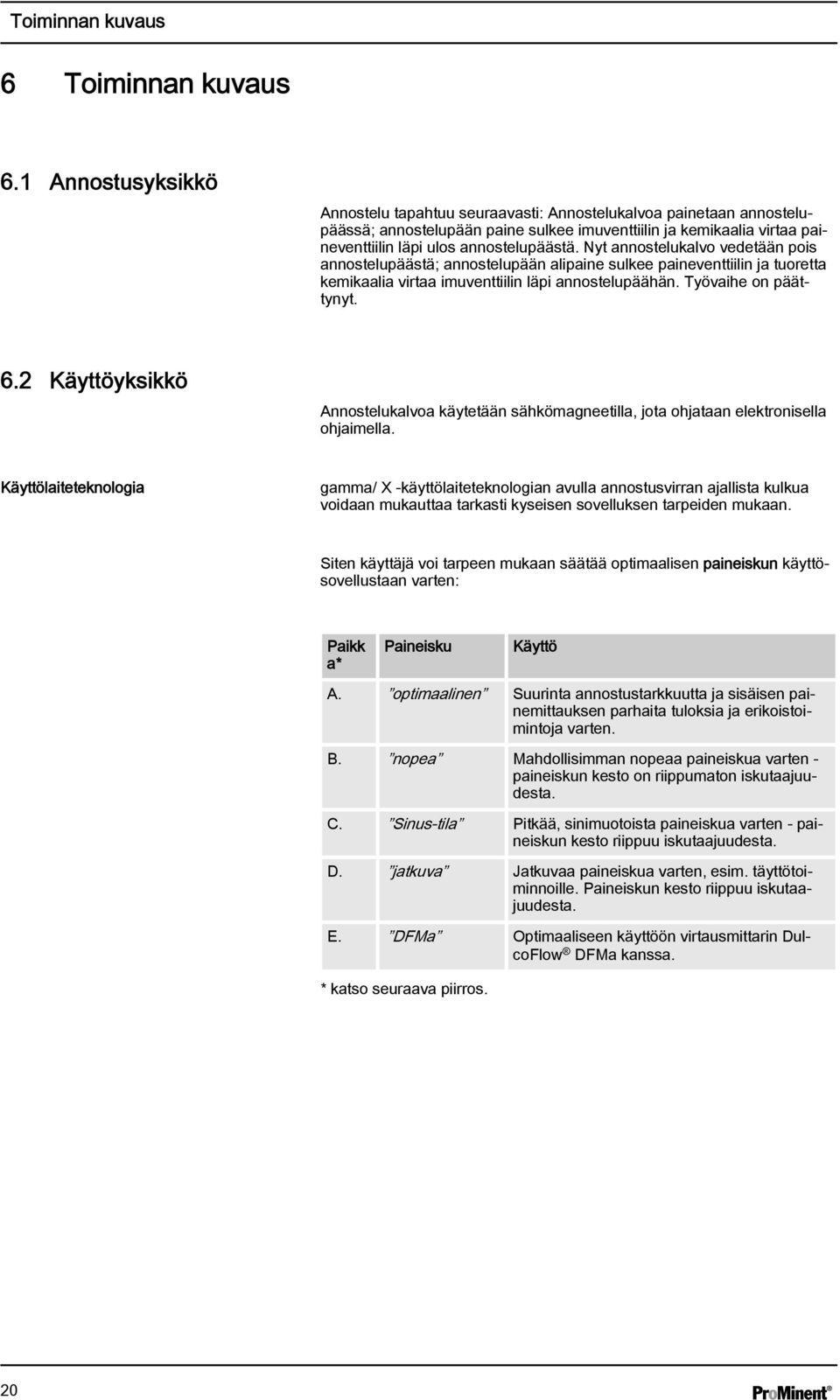

20 Toiminnan kuvaus 6 Toiminnan kuvaus 6.1 Annostusyksikkö Annostelu tapahtuu seuraavasti: Annostelukalvoa painetaan annostelupäässä; annostelupään paine sulkee imuventtiilin ja kemikaalia virtaa paineventtiilin läpi ulos annostelupäästä. Nyt annostelukalvo vedetään pois annostelupäästä; annostelupään alipaine sulkee paineventtiilin ja tuoretta kemikaalia virtaa imuventtiilin läpi annostelupäähän. Työvaihe on päättynyt. 6.2 Käyttöyksikkö Annostelukalvoa käytetään sähkömagneetilla, jota ohjataan elektronisella ohjaimella. Käyttölaiteteknologia gamma/ X -käyttölaiteteknologian avulla annostusvirran ajallista kulkua voidaan mukauttaa tarkasti kyseisen sovelluksen tarpeiden mukaan. Siten käyttäjä voi tarpeen mukaan säätää optimaalisen paineiskun käyttösovellustaan varten: Paikk a* Paineisku Käyttö A. optimaalinen Suurinta annostustarkkuutta ja sisäisen painemittauksen parhaita tuloksia ja erikoistoimintoja varten. B. nopea Mahdollisimman nopeaa paineiskua varten - paineiskun kesto on riippumaton iskutaajuudesta. C. Sinus-tila Pitkää, sinimuotoista paineiskua varten - paineiskun kesto riippuu iskutaajuudesta. D. jatkuva Jatkuvaa paineiskua varten, esim. täyttötoiminnoille. Paineiskun kesto riippuu iskutaajuudesta. E. DFMa Optimaaliseen käyttöön virtausmittarin DulcoFlow DFMa kanssa. * katso seuraava piirros. 20

21 Toiminnan kuvaus A. B. L L t t C. L t D. L E. L Kuva. 7: Paineisku-annostusprofiilit iskulla L ja ajalla t (imuisku katkoviivalla) t t P_G_0074_SW Kaikilla näillä paineiskun annostusprofiileilla on mahdollista vaihtoehtoisesti myös hidastaa imuiskua - katso. Viskoosisemmilla annosteluaineilla voidaan siten välttää epätarkan annostuksen pääasiallinen aiheuttaja, nimittäin annostusyksikön epätäydellinen täyttö. Kaasuuntuvilla annosteluaineilla hidas imuisku estää kavitaatiota ja lisää siten annostelutarkkuutta. L normal HV1 HV2 HV3 t P_G_0075_SW Kuva. 8: Imuisku-annostusprofiilit iskulla L ja ajalla t Normaali normaali imuisku HV1 Imuisku viskoosiselle annosteluaineelle HV2 Imuisku keskiviskoosiselle annosteluaineelle HV3 Imuisku erittäin viskoosiselle annosteluaineelle 21

22 Toiminnan kuvaus Käyttölaite eliminoi automaattisesti vastapaineen vaihtelut annostelujohdossa, jotka voivat aiheuttaa annostelumäärän epätoivottuja vaihteluja. Näin saavutetaan annostelutarkkuus, johon päästäisiin muuten vain kalliiden säätöpiirien avulla. 6.3 Annosteluteho Säädetty annosteluteho säätelee pumppua itsenäisesti automatiikka - käytössä (ei SEK-annostuspäillä). Tavanomaisessa käytössä annosteluteho määritetään sitä vastoin iskunpituudella ja iskutaajuudella. Iskunpituus voidaan säätää kestonäytössä tai valikossa välillä 0-100%. Asetetun annostelumäärän uusiminen on teknisesti tarkoituksenmukaista vain välillä % (SEK-tyyppi: %)! Iskutaajuutta voidaan säätää valikossa (ei käyttötavassa Analogia ) välillä iskua/h. 6.4 Itsenäinen kaasunpoisto Itsenäisestä kaasunpoistavat syöttöyksiköt (= SEK-tyypit) voivat itse imeä olemassa olevan ilman liitetystä painejohdosta ja johtaa sen ulos ohitusventtiilin kautta. Kaasut voidaan johtaa pois myös käytön aikana riippumatta asetetusta käyttöpaineesta. paineenpidätysventtiilin avulla voidaan annostella tarkasti myös paineettomassa käytössä. 6.5 Käyttötavat Käyttötavat valitaan valikossa "Käyttötavat". Erilaisten käyttötapojen, toimintojen ja häiriötilojen järjestys - katso luku "Käyttötapojen, toimintojen ja häiriötilojen hierarkia". Käyttötapojen, toimintojen ja häiriötilojen hierarkia Käyttötapa "Manuaalinen" Käyttötapa Manuaalinen mahdollistaa pumpun käyttämisen manuaalisesti. Käyttötapa "Kontakti" Tämä käyttötapa mahdollistaa pumpun ohjaamisen ulkoisesti potentiaalittomalla koskettimella (esim. kontaktiveden mittarilla). Valinnalla Pulse Control (pulssin ohjaus) voidaan iskujen määrä (välityskerroin 0,01-99,99) esivalita valikossa Asetukset. Käyttötapa "Panos" Tämä käyttötapa mahdollistaa työskentelyn suurilla välityskertoimilla (jopa ). Annostus voidaan aktivoida painamalla [Clickwheel] -painikkeita tai liittimen ulkoinen ohjaus impulssilla, koskettimella tai puolijohde-elementillä. Annostusmäärä (panos) tai iskujen määrä voidaan esivalita valikossa Asetukset käyttäen [Clickwheel]-painiketta. Käyttötapa "Analogia" Annostelutehoa tai iskutaajuutta ohjataan analogisella virtasignaalilla "ulkoinen ohjaus" -liittimen kautta. Virtasignaalin käsittely voidaan esivalita ohjausyksiköstä. 22

23 Toiminnan kuvaus 6.6 Toiminnot Erilaisten käyttötapojen, toimintojen ja häiriötilojen järjestys - katso luku "Käyttötapojen, toimintojen ja häiriötilojen hierarkia". Käyttötapojen, toimintojen ja häiriötilojen hierarkia Seuraavat toiminnot voidaan valita valikossa Asetukset : Toiminto "Kalibrointi" Jos pumpulla on annosteltava erityisen tarkasti, sitä voidaan käyttää kaikissa käyttötavoissa myös kalibroidussa tilassa. Se voi olla tarkoituksenmukaista erittäin viskoosisia annosteluaineita käytettäessä, vähemmän vesimäisillä annosteluaineilla. Kalibrointi säilyy koko iskutaajuusalueella ja iskunpituusalueella 0-100%. Toiminto "apuannosteluteho" / "aputaajuus" Se mahdollistaa vaihdon valikossa kiinteästi asetettuun annostelutehoon / iskutaajuuteen liittimen ulkoinen ohjaus kautta. Toiminto "kaasunpoisto" Se mahdollistaa yksinkertaisen kaasunpoiston - ilman lisäkaasunpoistoventtiiliä. Tätä varten pumppu toimii valittuun signaaliin asti maksimaalisella iskutaajuudella ilmakuplien poistamiseksi annostusyksiköstä. Seuraavat toiminnot ovat käytettävissä vakiona: Toiminto "Virtaus" Se valvoo virtausta jokaisen yksittäisen iskun jälkeen, jos annostelun valvonta on liitetty ja säädetty kohdassa Asetukset è Annostus è Paineisku nopea tai DFMa (DulcoFlow -laitteelle). Virheiskujen määrä, jonka jälkeen suoritetaan poiskytkentä, voidaan säätää valikossa Asetukset. "Pintakytkin"-toiminto Annostelusäiliön täyttömäärän tiedot välitetään pumppuun. Tätä varten täytyy pintakytkimen olla asennettuna; se liitetään "pintakytkin"-liittimeen. "Tauko"-toiminto Pumppu voidaan etäpysäyttää "ulkoinen ohjaus" -liittimen kautta. "Stop"-toiminto [STOP/START] painiketta kyt Pumppu voidaan pysäyttää painamalla kemättä sitä irti verkosta. "Imu"-toiminto Imu voidaan aktivoida painamalla [Imu]-painiketta. 6.7 Rele (lisävaruste) Pumpussa on liitäntämahdollisuudet usealle lisävarusteelle: Lisävaruste "häiriönilmoitusrele" Rele voi häiriöilmoitusten tai varoitusilmoitusten (esim. Taso-varoitus ) yhteydessä sulkea liitetyn virtapiirin (esim. hälytysäänitorven). Rele voidaan asentaa jälkikäteen pumpun etuosassa olevaan aukkoon - katso asennusopas "Releen jälkikäteinen asennus". Lisävaruste "häiriönilmoitus- ja ajastinrele" Tämä yhdistelmärele voi ajastinreleensä avulla laukaista jokaisella iskulla koskettimen sen lisäksi, että siinä on häiriönilmoitusrele-toiminto. Lisävaruste/optio voidaan asentaa jälkikäteen pumpun etuosassa olevaan aukkoon. 23

24 Toiminnan kuvaus Lisävaruste "Automaattinen kaasunpoisto" Lisävarusteella / optiolla Automaattinen kaasunpoisto voidaan ilma/ kaasu poistaa ohjatusti annostusyksiköstä, kun pumpussa on lisävaruste Automaattinen kaasunpoisto. Lisävaruste/optio voidaan asentaa jälkikäteen pumpun etuosassa olevaan aukkoon ja annostuspään muutosasennuksena. On olemassa versiota: Versio, jossa on vain 1 rele annostuspäässä olevan kaasunpoistoventtiilin sähköiseen ohjaamiseen. Versio, jossa on 2 relettä yksi rele annostuspäässä olevan kaasunpoistoventtiilin sähköiseen ohjaamiseen ja yksi vapaasti käytettävä rele. Lisävaruste "ma-lähtö" Virtalähdön signaali I ilmoittaa pumpun vallitsevan laskennallisen annostusmäärän. Lisävaruste/optio voidaan asentaa jälkikäteen pumpun etuosassa olevaan aukkoon. Lisävaruste sisältää lisäksi aina häiriönilmoitusreleen tai ajastinreleen. 6.8 LED-näytöt Häiriönäyttö (punainen) LED-näyttö Väri palaa sammuu lyhytaikaisesti vilkkuu Häiriönäyttö punainen Häiriöilmoitus on aktiivinen Varoitusnäyttö keltainen Varoitusilmoitus on aktiivinen Käyttönäyttö vihreä Pumppu on käyttövalmis - määrittämätön käyttötila - - Jokaisen iskun yhteydessä Iskutaajuus on alle 30 iskua /min 6.9 Käyttötapojen, toimintojen ja häiriötilojen hierarkia Erilaisilla käyttötavoilla, toiminnoilla ja häiriötiloilla on erilainen vaikutus siihen, miten pumppu reagoi ja reagoiko se lainkaan. Seuraava esitys osoittaa järjestyksen: 1. - Seis 2. - Imu 3. - Virhe, tauko, taso 4. - Apuannosteluteho / aputaajuus 5. - Manuaali, analogia, kontakti, panos Kommentti: kohtaan 1. - "Stop" pysäyttää kaikki. kohtaan 2. - "Imu" voidaan suorittaa kaikissa pumpun tiloissa (kunhan se on toimintakunnossa). kohtaan 3. - "Virhe", "Tauko" ja "Taso" pysäyttävät kaiken "Imuun" saakka. kohtaan 4. - "Apuannosteluteholla" tai "aputaajuudella" on aina etusija kulloiseenkin annostelutehoon / iskutaajuuteen verrattuna, joka määritetään kohdan 5. käyttötavassa. 24

25 Asennus 7 Asennus Katso pumppujen ja asennuslevyn oikeat mittalehdet käyttöohjeemme online-versiosta, joka on kotisivuillamme. Vertaa mittalehden ja pumpun tai asennuslevyn mittoja. HUOMIO! Virheellisesti käytetyn tai puutteellisesti huolletun pumpun aiheuttama vaara Jos pumppuun on vaikeaa päästä käsiksi, pumpun virheellinen käyttö tai puutteellinen huolto voivat aiheuttaa vaaroja. Pidä pumppu aina helposti käsiteltävänä. Noudata annettuja huoltovälejä. Annosteluteho liian pieni Tärinä voi häiritä annostusyksikön venttiilejä. Annostelupumppu on kiinnitettävä siten, ettei tärinää esiinny. Annosteluteho liian pieni Jos annostusyksikön venttiilit eivät ole pystysuorassa ylöspäin, ne eivät pääse sulkeutumaan oikein. Imu- ja paineventtiilien on oltava pystysuorasti ylöspäin (itsetuulettuvalla annostusyksiköllä ilmanpoistoventtiili). Useita annostelupumppuja ei saa asettaa liian lähelle toisiaan. 1. Asennuslevyn pois ottamiseksi on pumpun etuosan alapuolista mustaa kielekettä painettava vähän alaspäin ja asennuslevyä on painettava taaksepäin. 2. Asenna asennuslevy vaakasuoralle, tasaiselle ja tukevalle alustelle (vähintään 2 ruuvilla ja 2 aluslaatalla!). Asennuslevy voidaan asentaa pystysuoralle, tasaiselle ja tukevalle alustelle (vähintään 3 ruuvilla ja 3 aluslaatalla!). Silloin annostusyksikköä täytyy kuitenkin kiertää (venttiili pystyasennossa!). Asennuslevy voidaan asentaa myös seinäkonsolin (lisävaruste) päälle. 3 suuntaa ovat mahdollisia. 3. Lukitse annostelupumppu pumpun jalan kanssa asennuslevyyn - katso weitere Informationen Kuva

26 Asennus A. B. CLICK P_G_0064_SW Kuva. 9 Suositellut ruuvi ja levyt/aluslaatat asennusjalan kiinnittämiseksi Ruuvi Tyyppi Koko Levy/aluslaatta DELTA-PT -ruuvi 50 (WN5412/5452) A5.3 (DIN 125) PT-ruuvi 50 (WN1441/1411 KA/B) - Tasapääruuvi M5 (DIN EN ISO 7045) A5.3 (DIN 125) Kuusiokoloruuvi/ M5 (DIN EN ISO 4762) A5.3 (DIN 125) 26

27 Asennus, hydrauliikka 8 Asennus, hydrauliikka Turvallisuusohjeet HUOMIO! Varoitus ympäristöön roiskuvasta annosteluaineesta Sopimaton annosteluaine voi vahingoittaa pumpun niitä osia, jotka altistuvat kyseiselle aineelle. Aineelle altistuvien annostelupumpun osien valinnassa on huomioitava niiden kestävyys - katso ProMinent tuotekatalogi tai kotisivumme. HUOMIO! Varoitus ympäristöön roiskuvasta annosteluaineesta Pumppu, jonka hydrauliikkaa ei ole asennettu täydellisesti, voi alkaa pumpata annosteluainetta paineventtiilin ulostuloaukosta heti, kun laite liitetään verkkoon. Suorita pumpun hydraulinen asennus ensin täydellisesti ja suorita sähköasennus vasta sitten. Jos tämä ohje on laiminlyöty, voidaan painaa [STOP/START] -painiketta tai hätäpysäytyskytkintä. HUOMIO! Varoitus ympäristöön roiskuvasta annosteluaineesta Annostusyksikön ja siihen rajoittuvien laitteiston osien paine voi aiheuttaa annosteluaineen roiskumisen ulos hydraulisista osista, jos niitä käsitellään tai jos ne avataan. Kytke pumppu irti verkosta ja varmista se luvatonta/tahatonta uudelleenkäynnistystä vastaan. Ennen kuin mitään töitä aletaan tehdä, on laitteiston hydrauliikkaosat tehtävä paineettomiksi. HUOMIO! Paineen vaikutuksesta hajoavien hydraulisten osien aiheuttama vaara Annostelun aikaisissa painehuipuissa paine voi ylittää laitteiston ja pumpun suurimman sallitun käyttöpaineen. Aseta painejohdot asianmukaisesti. HUOMIO! Henkilö- ja esinevahinkojen vaara Jos käytetään tarkastamattomia muiden valmistajien osia, seurauksena voi olla henkilö- tai esinevahinkoja. Asenna annostelupumppuihin vain sellaisia osia, jotka ProMinent on tarkastanut ja joita se on suositellut. 27

28 Asennus, hydrauliikka 8.1 Letkujohtojen asennus Ilman kaasunpoistoa olevien annostelupumppujen asennus Turvallisuusohjeet HUOMIO! Varoitus ympäristöön roiskuvasta annosteluaineesta Jos johdot asennetaan epäasianmukaisesti, ne voivat irrota tai hajota paineen vaikutuksesta. Aseta kaikki painejohdot ilman mekaanista jännitystä ja siten, että niissä ei ole taitoksia. Käytä vain alkuperäisiä letkuja, joiden mitat ja seinämäpaksuudet ovat ohjeiden mukaisia. Jotta liitosten pitävyys olisi taattu, tulee käyttää vain kyseiseen letkun läpimittaan sopivia kiristysrenkaita ja liitinhylsyjä. HUOMIO! Vaara hydraulisten osien hajoamisesta paineen vaikutuksesta Jos hydraulisten osien suurin sallittu käyttöpaine ylittyy, ne voivat hajota paineen vaikutuksesta. Noudata ehdottomasti kaikkien hydraulisten osien suurinta sallittua käyttöpainetta - katso tuotekohtaiset käyttöohjeet ja kyseisten laitteiden dokumentaatiot. Älä koskaan käytä annostelupumppua sulkulaitteen ollessa suljettuna. Asenna ohivirtausventtiili. HUOMIO! Vaarallisia annosteluaineita voi purkautua ulos Annostelupumppujen normaaleissa kaasunpoistotoimenpiteissä ulos voi purkautua vaarallisia tai erittäin syövyttäviä annosteluaineita. Asenna kaasunpoistojohtoon palautus varastosäiliöön. HUOMIO! Vaarallisia annosteluaineita voi purkautua ulos Kun annostelupumppu poistetaan kokoonpanosta, ulos voi purkautua vaarallisia tai erittäin syövyttäviä annosteluaineita. Asenna annostelupumpun paine- ja imupuolille sulkuventtiilit. HUOMIO! Hallitsemattomasti virtaava annosteluaine Vastapaineella annosteluainetta voi virrata pysäytetyn annostelupumpun läpi. Käytä annosteluventtiiliä tai paluuvirtauksen estoa. 28

29 Asennus, hydrauliikka HUOMIO! Hallitsemattomasti virtaava annosteluaine Jos tulopaine on liian suuri, annosteluainetta voi virrata hallitsemattomasti annostelupumpun läpi. Annostelupumpun suurinta sallittua tulopainetta ei saa ylittää. Järjestä johdot siten, että annostelupumppu ja annostusyksikkö voidaan tarvittaessa poistaa. Letkujohtojen asennus - versiot PP, NP, PV, TT 1. Lyhennä letkujen päät suorasti. 2. Vedä kiinnitysmutteri (2) ja kiristysrengas (3) letkun (1) päälle - katso Kuva Työnnä letkun pää (1) letkuistukan (4) päälle vasteeseen saakka, laajenna letkun päätä tarvittaessa. Huolehdi siitä, että O-rengas tai tasotiiviste (5) on venttiilissä (6) oikein. Käytettyjä PTFE-tiivisteitä ei saa käyttää uudelleen. Tällaisella tiivisteellä tehty asennus ei ole tiivis. Näiden tiivisteiden muoto muuttuu pysyvästi puristettaessa. Versiossa PV on FPM-tasotiivisteessä yksi piste erotukseksi EPDM-tasotiivisteestä. 4. Aseta letku (1) letkuistukan (4) kanssa venttiilin (6) päälle. 5. Letkunliittimen kiinnittäminen: Kiristä kiinnitysmutteri (2) ja purista samalla letkua (1). 6. Letkunliittimen kiristäminen: Vedä annostuspäähän kiinnitettyä letkujohtoa (1) vähän ja kiristä sitten kiinnitysmutteria (2) lisää. 29

30 Asennus, hydrauliikka Letku 2 Kiinnitysmutteri 3 Kiristysrengas 4 Letkuistukka 5 O-rengas tai tasotiiviste 6 Venttiili Kuva. 10: Versiot PP, NP, PV, TT P_G_0066_SW Haponkestävän teräsputken asennus - versiot SS 1. Työnnä kiinnitysmutteri (2) ja kiristysrenkaat (3, 4) noin 10 mm putken (1) päälle - katso Kuva Liitä putki (1) venttiiliin (5) vasteeseen saakka. 3. Kiristä kiinnitysmutteri (2) Putki 2 Kiinnitysmutteri 3 Taempi kiristysrengas 4 Etummainen kiristysrengas 5 Venttiili 5 P_G_0067_SW Kuva. 11: Versiot SS Letkujohtojen asennus - versiot SS HUOMIO! Varoitus ympäristöön roiskuvasta annosteluaineesta Jos letkujohdot asennetaan epäasianmukaisesti haponkestäviin teräsventtiileihin, liitos voi irrota. Käytä vain PE- tai PTFE-letkujohtoja. Aseta letkujohtoon lisäksi haponkestävästä teräksestä valmistettu tukiholkki. 30

31 Asennus, hydrauliikka Kaasunpoistolla varustettujen annostelupumppujen asennus Turvallisuusohjeet HUOMIO! Lisäksi pätevät kaikki samat asennus- ja turvallisuusohjeet kuin annostelupumpuille ilman kaasunpoistoa. Paluujohdon asennus Imu- ja painejohdon lisäksi liitetään paluujohto. 1. Liitä letkujohto paluujohdon liitinhylsyyn tai kiinnitä se annostusyksikön kaasunpoistoventtiiliin. Suositus: PVC-letku, pehmeä, 6x4 mm. 2. Ohjaa paluujohdon vapaa pää takaisin varastosäiliöön. 3. Lyhennä paluujohto siten, että se ei voi upota varastosäiliössä olevaan annosteluaineeseen Asennus annostelupumpuilla, joissa on itsenäinen kaasunpoisto (SEK-tyyppi) Turvallisuusohjeet HUOMIO! Lisäksi pätevät kaikki samat asennus- ja turvallisuusohjeet kuin annostelupumpuille ilman itsenäistä kaasunpoistoa. Imukorkeuden, tulopaineen ja annosteluaineen viskositeetin maksimiarvoja ei saa ylittää. Imupuolen johdon halkaisija ei saa olla suurempi kuin imuventtiilin johdon halkaisija. Tulopaineen tiedot Kun imupuolella on tulopaine, paluujohdossa on oltava vähintään sama paine. Paluujohdon vastapaine heikentää kaasunpoistotoimintoa. Sitä vastoin käyttö on mahdollista, kun paluujohdossa on vastapaine ja imupuoli on paineeton. Paluujohdon asennus Imu- ja painejohdon lisäksi liitetään paluujohto. Paluujohto liitetään annostusyksikön yläpuoliseen pystyasennossa olevaan venttiiliin. Se on merkitty tehtaalla punaisella holkilla - katso Ä Paluujohdon asennus sivulla 31. Painejohto liitetään vaakasuorassa asennossa olevaan venttiiliin. 1. Liitä letkujohto paluujohdon liitinhylsyyn tai kiinnitä se annostusyksikön kaasunpoistoventtiiliin. Suositus: PVC-letku, pehmeä, 6x4 mm. 2. Ohjaa paluujohdon vapaa pää takaisin varastosäiliöön. 31

32 Asennus, hydrauliikka 3. Vain SEK: Aseta paluujohto taivutussuojaan kaasunpoistoventtiilissä ja vedä se sitten niin alas, että se lukittuu taivutussuojaan. Taivutussuoja estää paluujohdon taittumisen ja itsenäisen kaasunpoiston epäkuntoon menemisen. 4. Lyhennä paluujohto siten, että se ei voi upota varastosäiliössä olevaan annosteluaineeseen P_MAZ_0023_SW_3 Kuva. 12: SEK-annostusyksikkö 1 Taivutussuoja 2 Ilmanpoistoventtiili varastosäiliöön menevää paluujohtoa varten, 6/4 mm 3 Punainen holkki 4 Paineventtiili inokulointikohdan painejohtoa varten, 6/4-12/9 mm 5 Imuventtiili varastosäiliön imujohtoa varten, 6/4-12/9 mm 8.2 Perustavat asennusohjeet Turvallisuusohjeet HUOMIO! Vaara hydraulisten osien hajoamisesta paineen vaikutuksesta Jos hydraulisten osien suurin sallittu käyttöpaine ylittyy, ne voivat hajota paineen vaikutuksesta. Älä koskaan käytä annostelupumppua sulkulaitteen ollessa suljettuna. Annostelupumpuissa ilman integroitua ylivirtausventtiiliä: Asenna ylivirtausventtiili painejohtoon. HUOMIO! Vaarallisia annosteluaineita voi purkautua ulos Vaarallisia annosteluaineita käytettäessä: Annostelupumppujen tavanomaisissa ilmanpoistomenettelyissä saattaa vaarallista annosteluainetta päästä ulos. Asenna kaasunpoistojohtoon palautus varastosäiliöön. 32

33 Asennus, hydrauliikka Lyhennä paluujohto siten, että se ei voi upota varastosäiliössä olevaan annosteluaineeseen. 1 2 Kuva. 13: Vakioasennus 1 Pääputki 2 Varastosäiliö P_MAZ_0001_SW Hydraulikaavion selitys Symboli Selitys Symboli Selitys Annostelupumppu Pohjaventtiili ja seula Annosteluventtiili Monitoimiventtiili Tasokytkin Painemittari 33

34 Asennus, sähkölaitteet 9 Asennus, sähkölaitteet VAROITUS! Sähköiskun vaara Laitteen sisäosissa voi olla verkkovirran jännitettä. Irrota verkkojohto verkosta ennen kuin alat työskennellä laitteella. VAROITUS! Sähköiskun vaara Tämä pumppu on varustettu suojajohtimella ja suojamaadoitetulla liittimellä. Sähköiskun vaaran vähentämiseksi on varmistettava, että ne liitetään vain yhteen asianmukaisesti suojamaadoitettuun pistorasiaan. VAROITUS! Sähköiskun vaara Sähkötapaturman yhteydessä pumppu on voitava nopeasti irrottaa verkosta. Asenna hätäpysäytyskytkin pumpun verkkojohtoon tai yhdistä pumppu laitteiston turvapiiriin ja tiedota henkilökunnalle tavoista, joilla laite kytketään nopeasti irti syötöstä. VAROITUS! Sähköiskun vaara Sähköisten lisävarusteiden epätäydellinen asennus voi aiheuttaa kosteuden pääsyn kotelon sisälle. Pumpun etuosassa olevaan aukkoon on laitettava sopivat moduulit tai ne on suljettava vesitiiviisti alkuperäisillä umpitulpilla. VAROITUS! Sähköiskun vaara Pumpun käyttöyksikön sisäosissa voi olla verkkovirran jännitettä. Jos pumpun käyttöyksikkö vioittuu, se on kytkettävä heti irti verkosta. Sen saa ottaa uudelleen käyttöön vasta sitten, kun se on korjautettu valtuutetussa korjaamossa. HUOMIO! Jännitepiikkien aiheuttamat esinevahingot mahdollisia Jos pumppu liitetään induktiisisten kuluttajien kanssa samaan verkkoon (esim. magneettiventtiili, moottori), voivat induktio-jännitepiikit aiheuttaa vahinkoja ohjausta poiskytkettäessä. Järjestä pumpulle omat koskettimet ja järjestä jännitteensyöttö apureleen avulla. Asenna pumppu asianmukaisesti ja käyttöohjeen sekä voimassa olevien määräysten mukaisesti. 34

35 Asennus, sähkölaitteet 9.1 Liitäntä syöttöjännite - verkkojännite VAROITUS! Odottamaton käynnistyminen mahdollista Heti, kun pumppu liitetään verkkoon, se voi alkaa pumpata ja silloin annosteluainetta tulee ulos. Estä vaarallisten annosteluaineiden ulos purkautuminen. Jos tämä ohje on laiminlyöty, on [STOP/START] -painiketta painettava heti tai pumppu on irrotettava verkosta esim. hätäpysäytyskytkimellä. HUOMIO! Jos pumppu on integroitu laitteistoon: Jos pumpun itsenäinen käynnistyminen teholähteen tahattoman virransyöttökatkoksen jälkeen voi johtaa vaaratilanteisiin, laitteisto on varustettava siten, että tämä estetään. Pumppu liitetään verkkoon verkkokaapelilla. 9.2 Liittimien kuvaus Liitin "ulkoinen ohjaus" Liitin "ulkoinen ohjaus on 5-napainen asennettava liitin. Se on yhteensopiva 2- ja 4-napaisten johtojen kanssa. Toimintoja "Apuannosteluteho / aputaajuus" ja "ma-lähtö" voidaan käyttää vain 5-napaisella johdolla. 2 1 Sähköiset liitännät Pin 1 Tauko - Pin 2 Ulkoinen kosketin - Pin 5 Apuannosteluteho / apuiskutaajuus Tieto Arvo Yksikkö Jännite avoimilla koskettimilla 5 V P_BE_0014_SW Kuva. 14: Varaus pumpussa Tulovastus 10 kω Impulssitaajuus, max. 25 Imp./s Impulssin kesto, min. 20 ms Ohjaus: potentiaaliton kosketin (kuorma: 0,5 ma / 5 V) tai Puolijohdekytkin (jäännösjännite < 0,7 V) Pin 3:n sähköinen liitäntä "ma-tulo" (laitekoodi-tunnus "Ohjausversiot": 2 ja 3) 1 Tieto Arvo Yksikkö Tuloimpedanssi, n. 120 Ω 1 Kun n. 0,4 ma :n(4,4 ma) annostelupumppu suorittaa ensimmäisen annosteluiskun, ja kun n. 19,6 ma:n pumppu siirtyy maksimitaajuuteen. 35

36 Asennus, sähkölaitteet P_BE_0015_SW Kuva. 15: Varaukset johdossa Pin Toiminta 5-johtiminen kaapeli 2-johtiminen kaapeli 1 Tauko ruskea silloitettu Pin 4:ään 2 Ulkoinen kontakti valkoinen ruskea 3 ma-tulo* sininen - 4 Maa GND musta valkoinen 5 Apuannosteluteho / aputaajuus harmaa - * laitekoodi-tunnuksella "Ohjausversiot": 3 Toimintojen ja käyttötapojen hierarkia - katso toimintojen kuvaus. "Tauko"-toiminto Pumppu ei toimi, jos: johto on liitetty ja Pin 1 ja Pin 4 ovat auki. Pumppu toimii, jos: johto on liitetty ja Pin 1 ja Pin 4 on yhdistetty. yhtään johtoa ei ole liitetty. Käyttötapa "Ulkoinen kosketin" Pumppu suorittaa yhden tai useita iskuja, jos: Pin 2 ja Pin 4 yhdistetään toisiinsa vähintään 20 ms ajaksi. Tällöin myös Pin 1:n ja Pin 4:n on oltava yhdistettyinä toisiinsa. Käyttötapa "Analogia" Pumpun annostelutehoa tai iskutaajuutta voidaan ohjata virtasignaalilla. Virtasignaali asetetaan Pin-liittimen 3 ja Pin-liittimen 4 välille. Lisäksi Pin 1:n ja Pin 4:n on oltava yhdistettyinä toisiinsa. Käyttötapa "Apuannosteluteho" / "Aputaajuus" Pumppu toimii esiasetetulla annosteluteholla / iskutaajuudella, jos: Pin 5 ja Pin 4 yhdistetään toisiinsa. Tällöin myös Pin 1:n ja Pin 4:n on oltava yhdistettyinä toisiinsa. Apuannosteluteho / aputaajuus on asetettu tehtaalla maksimaaliseen annostelutehoon / iskutaajuuteen Liitin "pintakytkin" On mahdollista liittää 2-tasoinen pintakytkin esivaroituksella ja loppukatkaisulla. 36

37 Asennus, sähkölaitteet Sähköliitäntä 3 Tieto Arvo Yksikkö Jännite avoimilla koskettimilla 5 V Tulovastus 10 kω 1 2 P_BE_0016_SW Kuva. 16: Varaus pumpussa Ohjaus: potentiaaliton kosketin (kuorma: 0,5 ma / 5 V) tai Puolijohdekytkin (jäännösjännite < 0,7 V) 3 Pin Toiminta 3-johtiminen kaapeli 1 Maa GND musta 2 Minimi-esivaroitus sininen 3 Minimi-loppukatkaisu ruskea 2 1 P_BE_0017_SW Kuva. 17: Varaukset johdossa Liitin "annostelun valvonta" On mahdollista liittää annostelun valvonta P_DE_0009_SW Sähköliitäntä Tieto Arvo Yksikkö Jännite avoimilla koskettimilla 5 V Tulovastus 10 kω Ohjaus: potentiaaliton kosketin (kuorma: 0,5 ma / 5 V) tai Kuva. 18: Varaus pumpussa P_DE_0010_SW Pin Toiminta 4-johtiminen kaapeli 1 Jännitteensyöttö (5 V) ruskea 2 Koodit valkoinen 3 Takaisinkytkentä sininen 4 Maa GND musta Kuva. 19: Varaukset johdossa Liitin "kalvorikon ilmaisin" On mahdollista liittää kalvon rikkoutumisen ilmaisin. 37

38 Asennus, sähkölaitteet Sähköliitäntä 3 2 Tieto Arvo Syöttöjännite, noin: +5 V, kuormitettavissa 20 ma:lla (virtarajoitus 150 ma) 4 1 P_DE_0011_SW Kuva. 20: Varaus pumpussa Virrankulutus: min. 10 ma, maks. 20 ma (anturin olemassaolon tunnistus) Anturisignaali: potentiaaliton kosketin (kuorma: 0,5 ma / +5 V) tai Puolijohdekytkin (jäännösjännite < 0,3 V) P_DE_0012_SW Pin Toiminta 4-johtiminen kaapeli 1 Jännitteensyöttö (5 V) ruskea 2 ei varattu valkoinen 3 Anturisignaali sininen 4 Maa GND musta Kuva. 21: Varaukset johdossa Rele Reletoiminnot gamma/ X GMXa Laitekoodi Nimike Tyyppi Jännite, max. Virta, max. Reletyypin toiminta jälkikäteisessä asennuksessa, vakio 0 ei relettä Häiriönilmoitusrele Vaihtaja NC 230 V 8 A X 4 Häiriönilmoitusrele + Ajastinrele Sulkija NC Sulkija NO 24 V 24 V 100 ma 100 ma X X C Häiriönilmoitusrele ma-lähtö Sulkija NC 24 V 100 ma X Reletyyppi kytkeytyy, kun... Releen tyyppi* Taso Varoitus Taso Puute Annostelun valvonta Virhe kalibroitu iskunpituus Virhe Prosessori Virhe Häiriönilmoitusrele: X X X X X Varoitusrele: X - - X - * Voidaan ohjelmoida uudelleen valikossa Rele "Häiriönilmoitusreleen" lähtö (laitekoodi 1) Häiriönilmoitusrele on tilattavissa lisävarusteena - katso tilaustiedot liitteestä. Sitä käytetään signaalien lähettämiseen pumpun häiriöilmoitusten sekä varoitusilmoituksen "Tasovaje 1. taso" ja häiriöilmoituksen "Tasovaje 2. taso" yhteydessä. 38

39 Asennus, sähkölaitteet Häiriönilmoitusrele voidaan asentaa laitteistoon jälkikäteen ja se on toimintakunnossa, kun relepiirilevy on liitetty - katso täydentävä ohjekirja "Releen jälkikäteinen asennus". Toiminta on ohjelmoitu tehtaalla. Jos halutaan jokin muu kytkentätoiminto, pumppu voidaan ohjelmoida uudelleen valikossa Rele. Rele voidaan asentaa laitteistoon jälkikäteen ja se on toimintakunnossa, kun relepiirilevy on liitetty. Sähköliitäntä Tieto Arvo Yksikkö P_SI_0043 Kuva. 22: Varaukset johdossa Koskettimen kuormitus, max. / 230 V ja 50/60 Hz: 8 A Mekaaninen elinikä, min.: Kytkentäjaksot Laitekoodi 1 Pin:iin VDE-johto Kontakti CSA-johto 1 valkoinen NO (normally open) valkoinen 2 2 vihreä NC (normally closed) punainen 4 ruskea C (common) musta 4 1 P_G_0072_SW Kuva. 23: Varaus pumpussa Toisen releen lähtö (laitekoodi 4) Häiriönilmoitus- ja ajastinrele on tilattavissa lisävarusteena - katso tilaustiedot liitteestä. Ajastinreleen lähtö on sähköisesti eristetty optoeristimellä, jossa on puolijohdekytkin. Toinen kytkin on rele (myös sähköisesti eristetty). Toiminta on ohjelmoitu tehtaalla. Jos halutaan jokin muu kytkentätoiminto, pumppu voidaan ohjelmoida uudelleen valikossa Rele. Häiriönilmoitus-/ajastinrele voidaan asentaa laitteistoon jälkikäteen ja se on toimintakunnossa, kun relepiirilevy on liitetty - katso täydentävä ohjekirja "Releen jälkikäteinen asennus". 39
