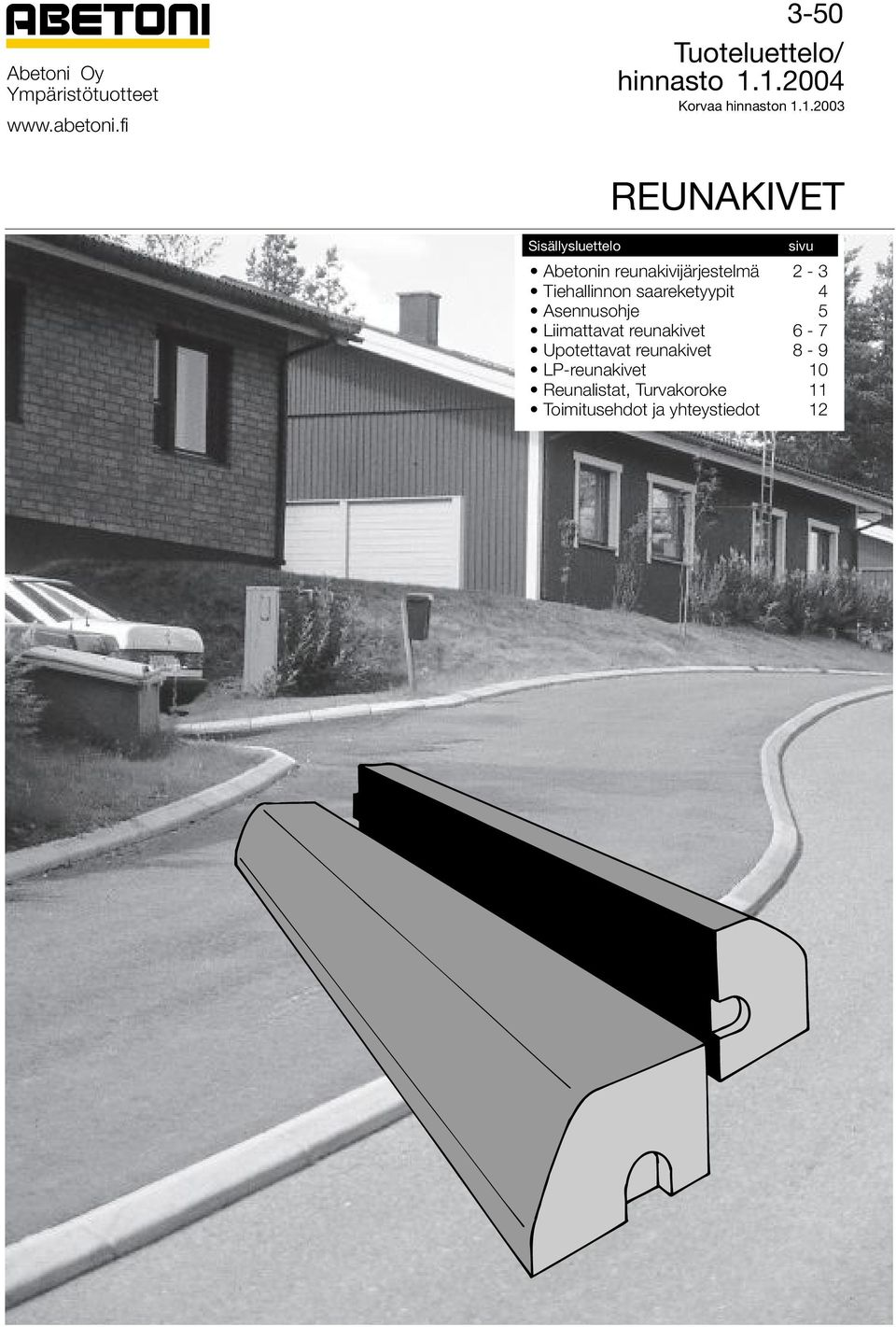

1 Abetoni Oy Ympäristötuotteet Tuoteluettelo/ hinnasto Korvaa hinnaston REUNAKIVET Sisällysluettelo sivu Abetonin reunakivijärjestelmä 2-3 Tiehallinnon saareketyypit 4 Asennusohje 5 Liimattavat reunakivet 6-7 Upotettavat reunakivet 8-9 LP-reunakivet 10 Reunalistat, Turvakoroke 11 Toimitusehdot ja yhteystiedot 12

2 Abetonin reunakivijärjestelmä Abetonin reunakivet liikenneväylien, pysäköintialueiden ja pihojen tilanjäsentäjäksi ja korkeuserojen tasaajaksi. Täydellinen järjestelmä Abetonin liimattava reunakivijärjestelmä käsittää 5 erilaista poikkileikkaustyyppiä, joiden korkeudet vaihtelevat mm. Jokaiselle tyypille on saatavana kaarre-, sovite- ja kulmakiviä. Järjestelmässä on 71 erilaista osaa, josta löytyy kaarrekivet kaikille yleisimmin käytetyille kaarresäteille. Näin kivien päät ovat tiiviisti kiinni toisissaan ja päiden väliin ei pääse kerääntymään likaa, joka jäätyessään murtaa kivet tai irroittaa ne alustastaan. Piilopontti Abetonin liimattavassa reunakivessä on piilopontti, joka jää asennuksen jälkeen näkymättömiin, eikä vaikuta haitallisesti reunakivilinjan ulkonäköön. 2 Piilopontin ansiosta tukien saumat ovat aina suorat ja tiukasti kiinni toisissaan. Sentähden kulmien murtuminen ei ole mahdollista.

3 Helppo asentaa Abetonin liimattava reunakivi on helppo asentaa suoraan asfaltti tai betonikivipäällysteelle. Pontti ohjaa kiven päät kohdalleen, joten hammastusta valmiissa linjassa ei esiinny. Pitävä liima Abetonin liimattavissa reunakivissä käytetään Pinab-liimaa, joka täyttää mm. Tukholman kaupungin reunatukiliimalle asettamat vaatimukset. Liiman pitävyys ristiliimauskokeessa on > 80 KN/cm2. Kun tarvitaan lisäliimaa esim. pienten epätasaisuuksien korjaamiseen, suositamme käytettäväksi vain Abetonin liimanauhaa, joka on samaa liimaa kuin reunakivissä. 3

4 Tiehallinnon saareketyypit Esimerkkikuvissa on käytetty kivityyppiä D (h = 160 mm) Saareke LT-a 4,20 m 56,60 m 2 Saareke LT-a Kivityyppi Kivimäärä kpl Saareke LT-b 23,70 m 2 Saareke LT-b Kivityyppi Kivimäärä kpl Liimattava reunakivi Tiehallinnon tyyppi Abetonin tyyppi Tb 1 D h = 160 mm Tb 2 B h = 120 mm Tb 3 E h = 80 mm Tb 4 (4a) F h = 60 mm Upotettava reunakivi Tiehallinnon tyyppi Abetonin tyyppi Tb 11 G h = 450 mm Tb 12 H h = 300 mm 4

5 Reunakiven asennusohje 1. Esivalmistelu 2. Pohjustus 1. Puhdista asfaltti huolella irtoliasta ja roskista 2. Tarkista, että asfaltin reuna ulottuu vähintään 50 mm reunakiven taakse. 3. Tasoita asfaltin epätasaisuudet. Alle 5 mm:n erot voidaan tasoittaa liimanauhalla, yli 5 mm:n epätasaisuudet täytetään asfalttimassalla. 4. Merkitse reunan asennuslinja liidulla asfalttiin ja lado reunakivet kyljelleen n. 30 mm:n etäisyydelle linjasta. 3. Lämmitys 1. Reunakiven asennuksessa on asfaltti aina pohjustettava Primerillä. 2. Levitä Primer asennusalueelle tasaiseksi, ohueksi kerrokseksi. 3. Levitys onnistuu parhaiten pitkävartisella maalaustelalla. Primerin tarve on n. 1 litra/20 m. 4. Asennus 1. Lämmitys tehdään nestekaasuliekillä huolehtien siitä, että bitumi ei syty palamaan. Kivien irroitus kuljetusalustalta Jos reunakivet ovat kiinni alusrimoissa, toimi seuraavasti: 1. Aseta n. 70 cm pitkä lattarauta kuvan osoittamalla tavalla reunakivien väliin tai reunakiven alle. 2. Väännä kivi irti. 1. Käännä reunakivi paikalleen ja oikaise se liituviivan suuntaiseksi. 2. Työnnä kivien välinen rako umpeen ja paina kivi kiinni asfaltin pintaan. Muista! 1. Liimattavan pinnan tulee aina olla puhtaaksi harjattu. 2. Asfalttipinta tulee ennen liimausta käsitellä Primerillä. 5

6 Liimattavat reunakivet (Tyyppi, mitat ja koodit) 1. Suora raudoitettu Pituus 1 m A1 B1 D1 E1 EKOB1 2. Suora R 6-12 m Sisäkaarteisiin (kupera), pituus 0,5 m A2 B2 D2 E2 F2 EKOF2 3. Suora R 6-12 m Ulkokaarteisiin (kovera), pituus 0,5 m A3 B3 D3 E3 4. Kupera R 4,5 m Sisäkaarteisiin, pituus 0,5 m A4 (Ympyrä ~ 57 kpl) B4 D4 E4 F4 81.Kupera R 0,75 m Sisäkaarteisiin, pituus 1/6 ympyrä B81 (Ympyrä ~ 6 kpl) D81 E81 45.Kovera R 4,5 m Ulkokaarteisiin, pituus 0,5 m B45 (Ympyrä ~ 57 kpl) D45 E45 75.Kovera R 1 m Ulkokaarteisiin, pituus 0,5 m B75 (Ympyrä ~ 13 kpl) D75 E75 85.Kovera R 0,5 m Ulkokaarteisiin, pituus 1/4 ympyrä B85 (Ympyrä ~ 4 kpl) 5. Kupera R 3 m 9. Suora, viisto Sisäkaarteisiin, pituus 0,5 m A5 (Ympyrä ~ 38 kpl) B5 D5 E5 F5 6. Kupera R 2 m 10.Suora, viisto Sisäkaarteisiin, pituus 0,5 m A6 (Ympyrä ~ 25 kpl) B6 D6 E6 F6 Kallistuu vasemmalle, pituus 0,5 m AF9 DA9 BF9 BE9 DF9 DE9 EF9 Kallistuu oikealle, pituus 0,5 m AF10 DA10 BF10 BE10 DF10 DE10 EF10 7. Kupera R 1 m Sisäkaarteisiin, pituus 0,5 m A7 (Ympyrä ~ 13 kpl) B7 D7 E7 F7 8. Kupera R 0,5 m Sisäkaarteisiin, pituus 1/4 ympyrä A8 (Ympyrä ~ 4 kpl) B8 D8 E8 11.Sisäkulma Pituus 0,25 m + 0,25 m A11 B11 D11 E11 12.Ulkokulma Pituus 0,25 m + 0,25 m A12 B12 D12 E12 6

7 Liimattavien reunakivien tyypit ja hinnat Valmistava tehdas Tuusula Hinnat eur/kpl, alv 0% Tyyppi A h=100 mm Tyyppi D h=160 mm Tyyppi eur/kpl Paino/kg/kpl Kpl/lava Paino/lava Tyyppi eur/kpl Paino/kg/kpl Kpl/lava Paino/lava A A A A A A A A AF AF A A EKO-REUNAKIVET * ) Tyyppi B h=120 mm Tyyppi eur/kpl Paino/kg/kpl Kpl/lava Paino/lava B B B B B B B B B B B B BF BF BE BE B B D D D D D D D D D D D DF DF DA DA DE DE D D Tyyppi E h=80 mm Tyyppi eur/kpl Paino/kg/kpl Kpl/lava Paino/lava E E E E E E E E E E E EF EF E E Tyyppi eur/kpl Paino/kg/kpl Kpl/lava Paino/lava EKOB Tyyppi F h=60 mm EKOF *) Polymeeri-kivi, valmistava tehdas Perho Tyyppi eur/kpl Paino/kg/kpl Kpl/lava Paino/lava Värilliset erillisen tarjouksen mukaan F F Liimanauha ja Primer F Liimanauha 3.30 eur/m F Primer 2.70 eur/l F

8 Upotettavat reunakivet (Tyyppi, mitat ja koodit) 1. Suora 170 x 450 x 1000 G1 170 x 300 x 1000 H1 110 x 300 x 800 J1 170 x 240 x 1000 K1 110 x 240 x 1000 L1 55.Kovera R 3 m Ulkokaarteisiin 170 x 300 x 500 H x 300 x 500 J55 (Ympyrä ~38 kpl) 170 x 300 x 1000 LP x 300 x 1500 LP15 2. Suora 170 x 450 x 500 G2 170 x 300 x 500 H2 110 x 300 x 500 J2 9. Pääty/sovitekivi Kallistuu vasemmalle 170 x 300/240 x 500 HK9 110 x 300/240 x 500 JL9 4. Kupera R 4 m Sisäkaarteisiin 170 x 450 x 500 G4 170 x 300 x 500 H4 110 x 300 x 500 J4 (Ympyrä ~50 kpl) 10.Pääty/sovitekivi Kallistuu oikealle 170 x 300/240 x 500 HK x 300/240 x 500 JL10 6. Kupera R 2 m Sisäkaarteisiin 170 x 450 x 500 G6 170 x 300 x 500 H6 110 x 300 x 500 J6 (Ympyrä ~25 kpl) 11.Sisäkulma Pituus 0,25 + 0, x 450 x 500 G x 300 x 500 H x 300 x 500 J11 7. Kupera R 1 m Sisäkaarteisiin 170 x 450 x 500 G7 170 x 300 x 500 H7 110 x 300 x 500 J7 (Ympyrä ~13 kpl) 12.Ulkokulma Pituus 0,25 + 0, x 450 x 500 G x 300 x 500 H x 300 x 500 J12 8. Kupera R 0,5 m Sisäkaarteisiin 170 x 450 x 800 G8 170 x 300 x 800 H8 110 x 300 x 800 J8 (Ympyrä ~4 kpl) 8

9 Upotettavien reunakivien tyypit ja hinnat Valmistava tehdas Tuusula Hinnat eur/kpl, alv 0% Tyyppi G h=450 mm Tyyppi J h=300 mm Tyyppi eur/kpl Paino/kg/kpl Kpl/lava Paino/lava Tyyppi eur/kpl Paino/kg/kpl Kpl/lava Paino/lava G G G G G G G G J J J J J J J JL JL J J Tyyppi H h=300 mm Tyyppi eur/kpl Paino/kg/kpl Kpl/lava Paino/lava H H H H H H H HK HK H H Tyyppi K h=240 mm Tyyppi L h=240 mm Tyyppi eur/kpl Paino/kg/kpl Kpl/lava Paino/lava K L Upotettavien reunakivien asennus Upotettavaa reunakiveä käytettäessä asennusta varten tehdään riittävän leveä tasainen alusta. Katu- ja tiealueilla tuki tulee yleensä jakavan tai kantavan kerroksen varaan. Kiven alus tehdään sorasta, jonka rakeisuus on 0-8 mm. Sorakerroksen paksuuden tulisi olla noin 50 mm. Alustan teko-ohje on esitetty kuvassa. Asennussoran alle tiivistetään kantava sora- tai murskekerros, jos kadun omat rakennekerrokset eivät ole riittävät asennuskohdassa. Jos kuormat ovat poikkeuksellisen suuria, upotettava reunakivi voidaan asentaa myös betonialustalle kiinnittymisen varmistamiseksi. Betonia tulee levittää alustalle niin, että se kantaa koko kiven. Asennettaessa kivet asetetaan päittäin vastakkain ja painetaan vasta sitten lopulliseen asemaansa. Sorapohjalle asennettaessa kivi tuetaan sullomalla sen molemmille puolille mursketta. Betonialustalle asennettaessa sivuille pursunut massa sullotaan tukea vasten ja tarvittaessa lisätään massaa tuen taakse. BETONIKIVI TAI -LAATTA ASENNUSHIEKKA RAKENNE- KERROKSET TIIVISTETTY MURSKE # 0-32 mm ASENNUSALUSTA MURSKE # 0-8 mm UPOTETTU REUNAKIVI TIIVISTETTY MURSKE # 0-32 mm BETONIKIVI ASENNUSHIEKKA RAKENNEKERROKSET Upotettavien reunakivien asennuslaite. 9

10 Upotettavien reunakivien tyypit ja hinnat Valmistava tehdas Lappeenranta Hinnat eur/kpl, alv 0% Tyyppi LP h=300 mm Huom. H-kiven ja LP-kiven profiili on erilainen. LP-reunakivien päissä on ø15 mm reiät, harjaterästapit 12 x 160 mm eivät sisälly toimitukseen. Tyyppi Leveys x korkeus x pit. mm eur/kpl Paino/kg/kpl Kpl/lava Paino/lava U-tuki 300 Suora LP x 300 x Suora LP x 300 x RS 0,5 170 x 300 x RS 0, x 300 x RS 1,0 170 x 300 x RS 1,5 170 x 300 x RS 2,0 170 x 300 x RS 3,0 170 x 300 x RS 5,0 170 x 300 x RS 6,0 170 x 300 x RS 8,0 170 x 300 x RS 10,0 170 x 300 x RS 12,0 170 x 300 x RU 3,0 170 x 300 x Sisäkulma 170 x 300 x 500/ Ulkokulma 170 x 300 x 500/ Sovitekivi 170 x 300/220 x Yliajokivi liittymiin Tyyppi LP 220 Suora 170 x 220 x Suora 170 x 220 x RS 3,0 170 x 220 x RU 3,0 170 x 220 x RS RS 1.0 on kupera reunakivi kaarteiden sisäreunaan tai esim. liikenteenjakajien päihin. Lukema tunnuksen perässä kertoo kaarresäteen metreissä. RU RU 3.0 on kovera reunakivi kaarteiden ulkoreunaan. Lukema kertoo kaarresäteen metreissä. Sisäkulma Sisäkulmassa kiven julkisivu ja viiste on kiven sisäkulmassa. 260 Ulkokulma 170 Tyyppi LP h=260 mm Tyyppi Leveys x korkeus x pit. mm eur/kpl Paino/kg/kpl Kpl/lava Paino/lava U-tuki 260 suora 170 x 260 x suora 170 x 260 x RS 1,0 170 x 260 x RS 2,0 170 x 260 x RS 3,0 170 x 260 x RS 5,0 170 x 260 x RS 8,0 170 x 260 x RS 10,0 170 x 260 x RU 3,0 170 x 260 x Ulkokulmassa kiven julkisivu ja viiste on kiven ulkokulmassa. Sovitekivi Sovitekivessä kiven korkeus muuttuu 300 mm:stä 220 mm:iin. 10

11 Reunalistat Reunalistat Betonikiveyksien reunojen tuentaan, nurmikon ja kasvipenkkien rajaamiseen. 60 x 130 x 500 mm Väri: harmaa Hinnat eur/kpl, alv 0% eur/kpl eur/kpl Paino/ Kpl/lava Paino/ harmaa värillinen kg/kpl kg/lava 60 x 130 x , x 140 x , x 140 x , x 250 x , x 250 x 800 mm Värit: harmaa, punainen, ruskea ja musta. 80 x 140 x 600 mm 80 x 140 x 300 mm Värit: harmaa, punainen, ruskea, karelia ja musta. Muut tuotteet Turvakoroke Kevyen liikenteen väylille parantaa liikenneturvallisuutta lisää suunnittelumahdollisuuksia on helppo asentaa pysyy tukevasti tiessä erottuu hyvin vaalean värinsä vuoksi asennetaan kahdella liimanauhalla toimitetaan myös reiällisenä pituus 500 mm Hinnat eur/kpl, alv 0% eur/kpl Paino/kg/kpl Kpl/lava Paino/lava Turvakoroke Turvakoroke, oikea pääty Turvakoroke, vasen pääty

12 TOIMITUSEHDOT Näitä ehtoja sovelletaan, ellei kirjallisesti ole toisin sovittu. Noudatamme Rakennustuotteiden yleisiä hankinta- ja toimitusehtoja (RYHT 2000) seuraavin täydennyksin: Hinnat ovat voimassa sitoumuksetta toistaiseksi, vapaasti autossa valmistavalla tehtaallamme (Alv 0%). Lavatuotteiden hinnat ovat voimassa täysin lavoin. Nettohintaiset tuotteet Kuormalavat Tilaukset Toimitusaika Noudot Laskutus Maksusuoritus Maksuehdot Laatuvaatimukset Palautukset Muistutukset ja vauriot Tiivisteet, valurautatuotteet, liukuaineet, saumanauhat, korjausmuhvit, lävistysyhteet, primer, liimanauhat, säätökehikot, runkosuojat sekä nosto- ja asennuslaitteet. Osa tuotteista on pakattu kuormalavoille joista veloitetaan 8.20 eur/kpl (alv 0%), palautushyvitys 1 kk:n aikana rahtivapaasti toimittavalle tehtaalle palautetuista samoista, täysin käyttökelpoisista lavoista on 4.10 eur/kpl (alv 0%). Tuotteiden tilaukset on sovittava myynnin kanssa. Tilaushetkellä asiakas ilmoittaa tuotteen tyypin, värin, pintakäsittelyn, määrän, sekä tarkan toimitusosoitteen ja yhteyshenkilön. Tilattaessa sovitaan myös maksutavasta ja toimitusajasta, jonka pitää olla isompien tilausten osalta jaksotettu viikoittain toimituseriin. Tilaukset voidaan jättää osoitteeseen 24h/vrk. Tilauksesta valmistettavien tuotteiden toimitusaika lasketaan siitä päivästä eteenpäin, kun kaikki tuotteen valmistusta varten tarvittavat tiedot on saatu asiakkaalta. Hintoihin lisätään toimituspäivänä voimassa oleva arvonlisävero. Useammassa erässä noudettavat tilaukset: Asiakkaan on ilmoitettava tilausnumero, tuote ja määrä lähettämöön noutoa edeltävänä työpäivänä viimeistään klo Voimassaolo: tilaus on noudettava tehtaalta kahden viikon kuluessa sovitusta toimitusajasta lukien. Noutoajankohdat: tuotteita voi noutaa tehtaiden aukioloaikana. Laskutus toimituserittäin tai sopimuksen mukaan. Alle eur laskussa laskutuslisä 4.50 eur Alv 0 %. Myyjä on oikeutettu pyytämään sopimuksen mukaisen maksun suorittamisesta vakuuden tai edellyttämään käteissuoritusta. Omistusoikeus toimitettuihin tuotteisiin säilyy myyjällä, kunnes kauppahinta on kokonaan maksettu. 7 päivää netto, yliaikakorko 13 %, ellei tarjouksessa ja/tai sopimuksessa ole toisin ilmoitettu. Tuotteet täyttävät voimassa olevat normit ja määräykset: - betoninormit, betoniputkinormit - SKTY:n julkaisun no 14 vaatimukset Tuotteiden värisävyt saattavat poiketa valmistuserittäin. Sementtipohjaisissa tuotteissa saattaa esiintyä kalkkihärmettä Ulkopuolisena laaduntarkastajana toimii SFS-Sertifiointi Oy. Toimitettuja tuotteita ei oteta palautuksina vastaan. Ostajan on tarkistettava hänelle toimitetut tavarat välittömästi ja ilmoitettava virheistä ja puutteista kahdeksan päivän kuluessa tuotteen vastaanottamisesta. Selvästi havaittavista virheistä tuotteissa on ilmoitettava ennen niiden käyttöön ryhtymistä. Tällaisen tuotteen käytön aiheuttamista lisäkustannuksista myyjä ei vastaa. Pidätämme oikeuden muutoksiin. Myynti: Osoite: Puhelin: Fax: Kurikka...Nummentie 12, PL 19, Kurikka...(06) (06) Lahti...Orimattilankatu 180, Lahti, PL 157, Lahti...(03) (03) Lappeenranta...Kaakkoiskaari 2, Lappeenranta...(05) (05) Lohja...Lohjanharjuntie 930, Lohja as...(019) (019) Oulu...Hautakorventie 4, PL 45, Oulu...(08) (08) Tampere...Vilusen puistokatu 24, Tampere...(03) (03) Tornio...Raidekatu 12, Tornio...(016) (016) Turku...Vanha Moisiontie 2, Turku...(02) (02) Tuusula...Ristikiventie 2, Tuusula...(09) (09) /
