1 ONTELOLAATTOJEN ASENNUSOHJEET

2 ALKUSANAT: Tämä ohje koskee Ansion Sementtivalimo Oy:n valmistamia ontelolaattoja. Se on tarkoitettu rakennusliikkeiden, työmaiden ja asennusliikkeiden käyttöön. Se opastaa laattojen oikean laiseen vastaanottoon, varastointiin ja asennukseen. Tutustu ohjeisiin etukäteen, ja ota yhteyttä jos jokin osio laattojen käsittelyssä tai asentamisessa jää epäselväksi. SISÄLLYS ANSION SEMENTTIVALIMON TUOTTEET JA MERKINNÄT... 3 Ontelolaattojen merkinnät... 3 Tekniset tiedot... 3 ASENNUKSEN SUUNNITTELU, TILAUS JA TOIMITUS... 4 Asennusjärjestysilmoitus... 4 Tilaus ja toimitus... 4 Kuorman purkaminen ja nostokalusto... 4 Ontelolaattojen vastaanottotarkastus... 4 Ontelolaattojen välivarastointi... 5 ONTELOLAATTOJEN ASENNUS... 6 Ontelolaattojen käsittely työmaalla... 6 Asennuskalusto... 6 Laattojen nostaminen... 6 Tasopiirustusten käyttö ja laattojen merkinnät... 7 Asennuspalojen käyttö... 8 Kylpyhuonelaatat... 8 Kaarevuuserojen tasaus ja laattojen tuenta... 9 Laattojen tasaus... 9 Rajoituksia tasaukseen Kiinnikkeet Työmaalla tehtävät kiinnikkeet Reikien ja varausten teko Vesireiät Onteloiden täyttö PUTKIASENNUKSET ONTELOLAATTOIHIN Sähköputket Vesijohdot Viemäriputket LAATASTON SAUMAUS JA JÄLKIVALUT Saumaustyö ja -tarvikkeet Saumaus kylmään vuodenaikaan Saumaus pintalaatan yhteydessä Saumauksen jälkeiset työt TASOITE- JA PINTABETONITYÖT PIKAOHJETAULUKKO KUVITETTU PIKAOPAS KATSO MYÖS KUVITETTU PIKAOPAS s

3 ANSION SEMENTTIVALIMON TUOTTEET JA MERKINNÄT ASV:n ontelolaattaryhmät on merkitty kirjaimella A sekä numerolla, joka kertoo laattojen korkeuden (esim. A37). Kylpyhuonelaatoissa käytetään numerotunnuksen jälkeen tunnusta K (esim. A32K). Eristetyistä laatoista käytetään tunnusta EA (esim. EA20). Eristetyyppi valitaan tapauskohtaisesti ja eriste voidaan kiinnittää liimaamalla, mekaanisesti tai näiden yhdistelmällä. Kiinnitys voidaan tehdä joko valmiiksi tehtaalla tai vasta työmaalla. Ontelolaattojen merkinnät Yksittäiset ontelolaatat on merkitty kolmiosaisella tunnisteella (esim. A ), joista ensimmäinen kertoo valmistajan ja laattojen korkeuden, keskimmäinen on punosmäärä (raudoitteet) ja viimeinen yksilöllinen laattatunnus. Punosmäärän yhteydessä voi olla lisämerkintä x (esim. A20-4x-01), jolloin x osoittaa jännepunoksen paksuutta ø = 9,3 mm, muulloin jännepunoksen paksuus ø = 12,5 mm. A Valmistaja ja laatan korkeus Raudoituksen punosmäärä Laattatunnus Tekniset tiedot ASV:n ontelolaatat valmistetaan pitkillä valualustoilla liukuvalu koneilla. Valu suoritetaan jännepunosten esijännittämisen jälkeen jäykällä betonimassalla. Laattojen katkaisu, joka samalla vapauttaa esijännityksen tapahtuu automaattisahalla betonin kovetuttua. Betoni: C40/50-1, C50/60-1, C57/70-1 tai C65/80-1 Laukaisulujuus raudoitussuunnitelman mukaan. Esijännitysteräkset: SUP-P 1640/1860 Relaksaatio (20 C, 1000 h) 2,5 % tai valmistajan mukaan. Lämmöneriste: Polystyreeni tai mineraalivilla Laattatunnuksen jälkeen voidaan käyttää vielä ontelotäyttöön liittyviä erikoismerkintöjä T ja ST: T = yli 50 mm tulppaus, eli perustulppausta syvempi ontelotäyttö ST = erikoissyvä ontelotäyttö, tehdään erikoispiirustusten mukaan. Ontelolaattamme ovat CE-hyväksyttyjä Ontelolaattojen asennusohje ASV Oy 3

4 ASENNUKSEN SUUNNITTELU, TILAUS JA TOIMITUS Jokaista ontelolaattojen asennusta varten on tehtävä asennussuunnitelma, jossa määritetään tarvittavat elementit sekä työn aikataulu ja asennusjärjestys. Tuotannon suunnittelu voidaan aloittaa jo siinä vaiheessa, kun asennusviikko on tiedossa ja tietoja voidaan täydentää projektin kuluessa. Ota yhteyttä jos sinulla on kysyttävää laatta-asennuksen suunnittelusta tai tilauksesta. Asennusjärjestysilmoitus Koska ontelolaatat valmistetaan yleensä kohteen mukaan tiettyyn asennusjärjestykseen, tulee tilaajan ilmoittaa asennusjärjestys tehtaalle hyvissä ajoin, mielellään vähintään kolme viikkoa ennen toimitusta. Tehtaalle ilmoitettu asennusjärjestys on sitova. Tilaus ja toimitus Laattojen tilaus tulee tehdä kirjallisesti noin viikkoa ennen toimituksen alkamista, ellei asiasta ole aiemmin toisin sovittu. Toimitusta varten tulee selvittää työmaalle johtavien teiden ja siltojen kantokyky ja kunto sekä järjestää riittävästi tilaa kuorman purkamiseen ja auton kääntämiseen itse työmaalla. Kuorman purkaminen ja nostokalusto Nostokaluston kapasiteetin on oltava riittävä. Tämä merkitsee vähintään 15 % tarvetta suurempaa nostokapasiteettia verrattuna taakan painoon epäedullisimmassa nostosuunnassa. Kapasiteetin selvittämiseksi tulee tietää: laattojen suurimmat päämitat (pituus, leveys, korkeus) eri laattatyyppien suurimmat nostopainot sekä laatta, jolla on asennettaessa pisin nostoetäisyys (Huom. nostopuomin paino 100 kg/m on laskettava mukaan) nostoetäisyydet nostokorkeudet mahdolliset esteet, kuten sähkölinjat tms. maapohjan kantavuus Ontelolaattojen vastaanottotarkastus Ennen kuin laatat voidaan asentaa, on kuormalle tehtävä vastaanottotarkastus, jossa todetaan ainakin seuraavat asiat: laatat täyttävät niille asetetut vaatimukset mittapoikkeamien osalta laatat ovat selvinneet kuljetuksesta vaurioitumattomina Alennettu punosmäärä 4 Ontelolaattojen asennusohje ASV Oy

5 KATSO MYÖS KUVITETTU PIKAOPAS s laattojen valutulpat ovat hyvin paikoillaan punosliukumat eivät ylitä sallittuja raja-arvoja. Tehtaalla havaitut punosliukumat on merkitty ympyröimällä liukunut punos ja merkitsemällä kyseisen laatan päähän alennettu punosmäärä. Sallitut punosliukumat: Punoskoko Sallittu liukuma ø 9,3 mm 1,6 mm ø 12,5 mm 2,2 mm Jos työmaalla havaitaan punosliukumia, joita ei ole tehtaalla merkitty, tulee siitä ilmoittaa tehtaalle välittömästi. Ontelolaattojen välivarastointi Ontelolaatat pyritään pääsääntöisesti nostamaan ja asentamaan kuormasta suoraan paikoilleen, mistä syystä kuormat on lastattu asennusjärjestykseen. Lyhyet ja kavennetut laatat ovat kuitenkin yleensä kuorman päällimmäisinä, joten ne joudutaan usein välivarastoimaan. Kun laattoja välivarastoidaan, ne tulee asettaa tasaiselle vaakasuoralle alustalle aluspuiden varaan. Alimman laatan ja alustan välissä tulee olla vähintään 200 mm vapaata tilaa. Laattoja voidaan varastoida pääsääntöisesti neljä (4 kpl) päällekkäin. Laattojen väliin laitetaan välipuut, esim. 100x25 mm. Alus- ja välipuut asetetaan tarkkaan päällekkäin n. 300 mm laatan päästä. Kun laatat ovat erimittaisia, suoritetaan varastointi oheisen periaatepiirroksen mukaan. Laattojen välivarastointi. Mikäli laatat ovat erimittaisia, varastoidaan lyhimmät laatat päällimmäisiksi. Asennuksen suunnittelu, tilaus ja toimitus Ks. pikaohje tämän oppaan lopussa Ontelolaattamme ovat CE-hyväksyttyjä Ontelolaattojen asennusohje ASV Oy 5

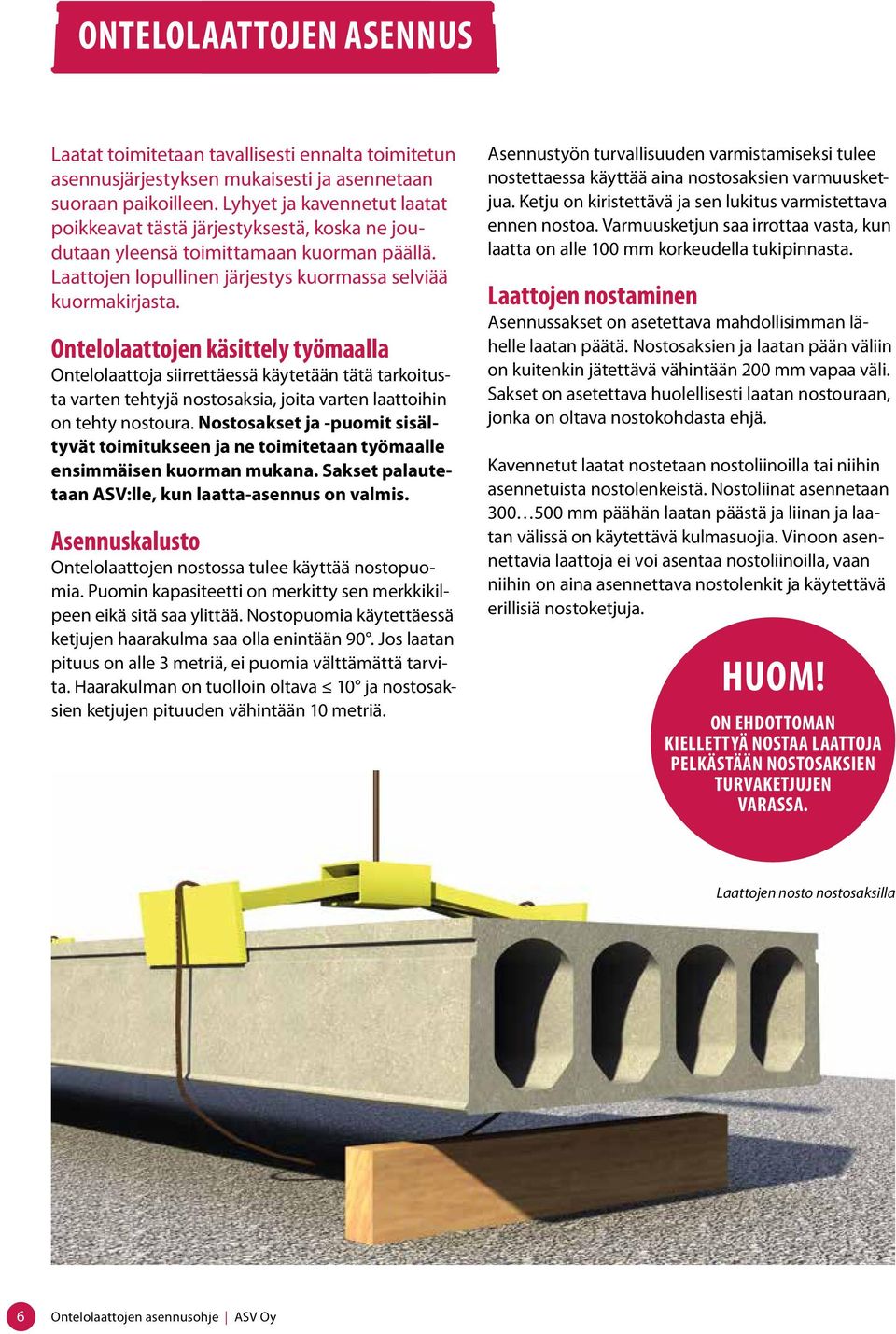

6 ONTELOLAATTOJEN ASENNUS Laatat toimitetaan tavallisesti ennalta toimitetun asennusjärjestyksen mukaisesti ja asennetaan suoraan paikoilleen. Lyhyet ja kavennetut laatat poikkeavat tästä järjestyksestä, koska ne joudutaan yleensä toimittamaan kuorman päällä. Laattojen lopullinen järjestys kuormassa selviää kuormakirjasta. Ontelolaattojen käsittely työmaalla Ontelolaattoja siirrettäessä käytetään tätä tarkoitusta varten tehtyjä nostosaksia, joita varten laattoihin on tehty nostoura. Nostosakset ja -puomit sisältyvät toimitukseen ja ne toimitetaan työmaalle ensimmäisen kuorman mukana. Sakset palautetaan ASV:lle, kun laatta-asennus on valmis. Asennuskalusto Ontelolaattojen nostossa tulee käyttää nostopuomia. Puomin kapasiteetti on merkitty sen merkkikilpeen eikä sitä saa ylittää. Nostopuomia käytettäessä ketjujen haarakulma saa olla enintään 90. Jos laatan pituus on alle 3 metriä, ei puomia välttämättä tarvita. Haarakulman on tuolloin oltava 10 ja nostosaksien ketjujen pituuden vähintään 10 metriä. Asennustyön turvallisuuden varmistamiseksi tulee nostettaessa käyttää aina nostosaksien varmuusketjua. Ketju on kiristettävä ja sen lukitus varmistettava ennen nostoa. Varmuusketjun saa irrottaa vasta, kun laatta on alle 100 mm korkeudella tukipinnasta. Laattojen nostaminen Asennussakset on asetettava mahdollisimman lähelle laatan päätä. Nostosaksien ja laatan pään väliin on kuitenkin jätettävä vähintään 200 mm vapaa väli. Sakset on asetettava huolellisesti laatan nostouraan, jonka on oltava nostokohdasta ehjä. Kavennetut laatat nostetaan nostoliinoilla tai niihin asennetuista nostolenkeistä. Nostoliinat asennetaan mm päähän laatan päästä ja liinan ja laatan välissä on käytettävä kulmasuojia. Vinoon asennettavia laattoja ei voi asentaa nostoliinoilla, vaan niihin on aina asennettava nostolenkit ja käytettävä erillisiä nostoketjuja. HUOM! ON EHDOTTOMAN KIELLETTYÄ NOSTAA LAATTOJA PELKÄSTÄÄN NOSTO SAKSIEN TURVAKETJUJEN VARASSA. Laattojen nosto nostosaksilla 6 Ontelolaattojen asennusohje ASV Oy

7 KATSO MYÖS KUVITETTU PIKAOPAS s Laattojen nosto ilman puomia Laattojen nosto puomilla Tasopiirustusten käyttö ja laattojen merkinnät Elementtien asennus voidaan tehdä ainoastaan raudoitussuunnittelijan merkinnöin täydennettyjen tasopiirustusten pohjalta. Piirustuksesta selviävät myös tarvittavat asennusaikaiset tuennat, laatoissa olevat nostokannakset ja mahdollisten syvien valutulppien sijainti. Jos laatta on varustettu syvillä valutulpilla ainoastaan toisesta päästään, on kiinnitettävä huomiota siihen, että se asennetaan oikein päin. Asennettavien laattojen tunnusten on vastattava kaikilta osin piirustuksiin merkittyä elementtitunnusta. Ulkomitoiltaan täysin identtiset laatat voivat olla eri tavoin raudoitettuja tai tulpattuja. Vaikka laatta voi sopia paikoilleen, sen kapasiteetti saattaa olla täysin riittämätön. Siksi on ensiarvoisen tärkeää tehdä asennus tarkalleen piirustusten mukaan. Ontelolaattamme ovat CE-hyväksyttyjä Ontelolaattojen asennusohje ASV Oy 7

8 ONTELOLAATTOJEN ASENNUS Asennuspalojen käyttö Ennen asennusta Laattojen paikat merkitään alustarakenteeseen. Laatat asennetaan yleensä asennuspalojen tai neopreeninauhan varaan. Asennuspalat ovat kooltaan 50x70x10 20 mm. Ne voivat olla vaneria, muovia tai terästä. Asennuspalat mitataan oikeaan korkoon ennen laattojen asennusta esimerkiksi tasolaserin avulla. Asennuspalojen paikka on molemmilla puolilla ontelolaatan toiseksi reunimmaisen kannaksen alla. Ontelolaatat tuetaan asennuspalojen varaan. Saumabetonin tunkeutuminen laatan alle on varmistettava riittävän tukipinnan saamiseksi. Valusauman suositeltava kokonaiskorkeus on vähintään 20 mm, jolloin saumabetoni saadaan täryttämällä täyttämään koko sauma luotettavasti. Kylpyhuonelaatat Kylpyhuoneissa ja muissa märkätiloissa käytettäviin laattoihin on jo tehtaalla tehty märkätilasyvennykset, jotka mahdollistavat kaatojen ja kylpyhuoneissa tarvittavan talotekniikan kuten viemäröinnin asennuksen. Kylpyhuonelaattaan tehtävä syvennys voi olla joko koko laatan levyinen tai laatan reunassa. Samassa laatassa voi olla useampia syvennyksiä. Kylpyhuonelaattaan tehdään usein viemäröinnin vaatimia lisävarauksia. Ne pienentävät laatan kapasiteettia, mikä tulee huomioida suunnittelussa. Laattojen pienin sallittu tukipinnan pituus asennettaessa laattatyypeillä A20, A27, A32 ja A37 = 40 mm. Pienin sallittu tukipinnan pituus laattatyypillä A40 = 80 mm. Asennuspalojen paikka on molemmilla puolilla ontelolaatan toiseksi reunimmaisen kannaksen alla. Asennuspalojen sijoitus. Raudoitus- ja rakennesuunnitelmien mukaiset asennustuet saadaan poistaa vasta saumavalujen kovetuttua. Asennuspalojen sijoitus. Ontelolaatat tuetaan asennuspalojen varaan. Saumabetonin tunkeutuminen laatan alle on varmistettava riittävän tukipinnan saamiseksi. 8 Ontelolaattojen asennusohje ASV Oy

9 KATSO MYÖS KUVITETTU PIKAOPAS s Kaarevuuserojen tasaus ja laattojen tuenta Asennettavien laattojen käyryys voi vaihdella jonkin verran muun muassa laattojen pituuseroista, punosmääristä, rei istä ja loveuksista johtuen. Lisäksi päistään kavennetut tai betoni- ja teräspylväiden varaan asennettavat laatat saattavat tarvita asennuksenaikaista tuentaa. Laattojen tasaus Laattojen kaarevuuserot aiheuttavat alapintaan hammastuksia, jotka pitää tasata jos laataston alapinta jää näkyviin ja se tasoitetaan. Tasauksessa tulee muistaa, ettei rakentamistoleransseja saa ylittää. Vierekkäisten laattojen kaarevuuseroja voidaan tasoittaa muun muassa seuraavilla keinoilla: Käyttämällä erikorkuisia asennuspaloja Nostamalla laattaa alhaaltapäin, joko: jännevälin keskeltä tai laatan päästä, toisen kannaksen kohdalta Pakottamalla laattaa alaspäin kiristyspultilla laatan saumasta HUOM! Jos laattaa nostetaan alhaaltapäin jännevälin keskeltä, on varottava ettei laattaa katkaista liian suurella nostolla. Laatan tuenta Ontelolaattamme ovat CE-hyväksyttyjä Ontelolaattojen asennusohje ASV Oy 9

10 ONTELOLAATTOJEN ASENNUS Rajoituksia tasaukseen Laattoja tasattaessa on varmistettava, etteivät ne liiku pituussuunnassa esimerkiksi kiiloilla. Tasaus saa olla korkeintaan 0,1 % jännevälistä, eli 1 mm/laatan pituusmetri, joillain laattatyypeillä vähemmän. Laattojen tuet poistetaan saumavalujen kovetuttua. Kiinnikkeet Asennustyössä saatetaan tarvita erilaisia kiinnikkeitä. Laattoihin tehtävät rakenteelliset kiinnitykset tulee ottaa huomioon jo punostusta määritettäessä. Ne tehdään rakennesuunnittelijan ohjeiden mukaan. Jos laattoihin tarvitaan työnaikaisia kiinnityksiä, noudatetaan valmistajan ohjeita. Työmaalla tehtävät kiinnikkeet Kevyet kiinnikkeet tehdään pääsääntöisesti onteloiden kohdalle ja raskaammat ontelolaattojen saumaan tai ontelon kohdalle valettuun vahvikkeeseen. Kannasten kohdalle ei kiinnikkeitä yleensä tehdä punosten vaurioitumisen välttämiseksi. Erityistapauksissa kiinnityksiä voidaan tehdä myös kannasten kohdalle erityistä varovaisuutta noudattaen. Tällöin on kuitenkin suositeltavaa, että laatta suunnitellaan siten ettei ko. kannaksessa ole punoksia. Laattojen yläpinnalle suositellaan lyöntiankkureita. Alapintaan voidaan kiinnittää tartuntoja myös ampumalla nauloja onteloiden kohdalle valmistajan ohjeiden mukaan. Reikien ja varausten teko Työmaalla voidaan tehdä reikiä pääsääntöisesti vain onteloiden kohdalle. Laattatyypeillä A20, A27 ja A37 voi olla 3 reikää samassa poikkileikkauksessa. Laattatyypeillä A32 ja A40 2 reikää samassa poikkileikkauksessa. Reiät tai varaukset eivät saa vahingoittaa ontelolaatan kannaksia tai punoksia. Punoksille on lisäksi varmistettava riittävä suojabetonipeite. Työmaalla tehty varaus 10 Ontelolaattojen asennusohje ASV Oy

11 KATSO MYÖS KUVITETTU PIKAOPAS s Reikiä ja varauksia tehtäessä on suositeltavaa tukea käsiteltävät ontelolaatat alapuolelta. Varaus on suositeltavaa tehdä timanttisahauksella. Vesireiät Laatan jokaiseen onteloon tehdään tehtaalla vesireiät poraamalla laattaan ~ ø 10 mm reiät laatan molempiin päihin. Vesireiät sijaitsevat mm laatan päistä. Mikäli laatta asennetaan vinoon tai ontelon jälkivalu tms. tukkii vesireikiä, on ne avattava tai porattava uudet vesireiät työmaalla. Vesireikien auki pysyminen on ehdottomasti varmistettava heti saumabetonin kovettumisen jälkeen. Jos vesireiät tukkeutuvat, voi onteloihin jäätyvä vesi aiheuttaa laatan vaurioitumisen. Lisäksi laatan kuivuminen nopeutuu, kun vesireiät ovat auki. Vesireiät tukitaan vasta juuri ennen kattopinnoitteen asentamista. Mikäli laatat jäävät ulkotilaan, vesireikiä ei saa tukkia. Tarvittaessa vesireiät voi tehdä myös jännevälin keskelle. Onteloiden täyttö Laatastoon voi jäädä onteloon tulevista tartunnoista, nostolenkeistä tai lähekkäin olevista hormin läpivienneistä johtuen lyhyitä umpinaisia ontelonpätkiä. Tällaiset ontelot kannattaa usein valaa kokonaan umpeen esimerkiksi nostolenkin ja kantavan seinän välissä. Myös asuinrakennuksen ulkoseinänpuoleinen reunimmainen ontelo on usein perusteltua valaa umpeen, varsinkin jos siihen tulee parvekekiinnityksiä. Muita yleisiä syitä onteloiden umpeen valamiseen ovat mm. äänieristys tai talotekniset vedot. Kun onteloita valetaan umpeen tehdään niiden yläpintaan n. puolen metrin välein tarkistus- ja ilmanpoistoreikiä, joista voidaan tarkistaa ontelon täyttyminen kokonaan. Työmaalla voidaan tehdä reikiä pääsääntöisesti vain onteloiden kohdalle. Reiät tai varaukset eivät saa vahingoittaa ontelolaatan kannaksia tai punoksia. Ontelolaattamme ovat CE-hyväksyttyjä Ontelolaattojen asennusohje ASV Oy 11

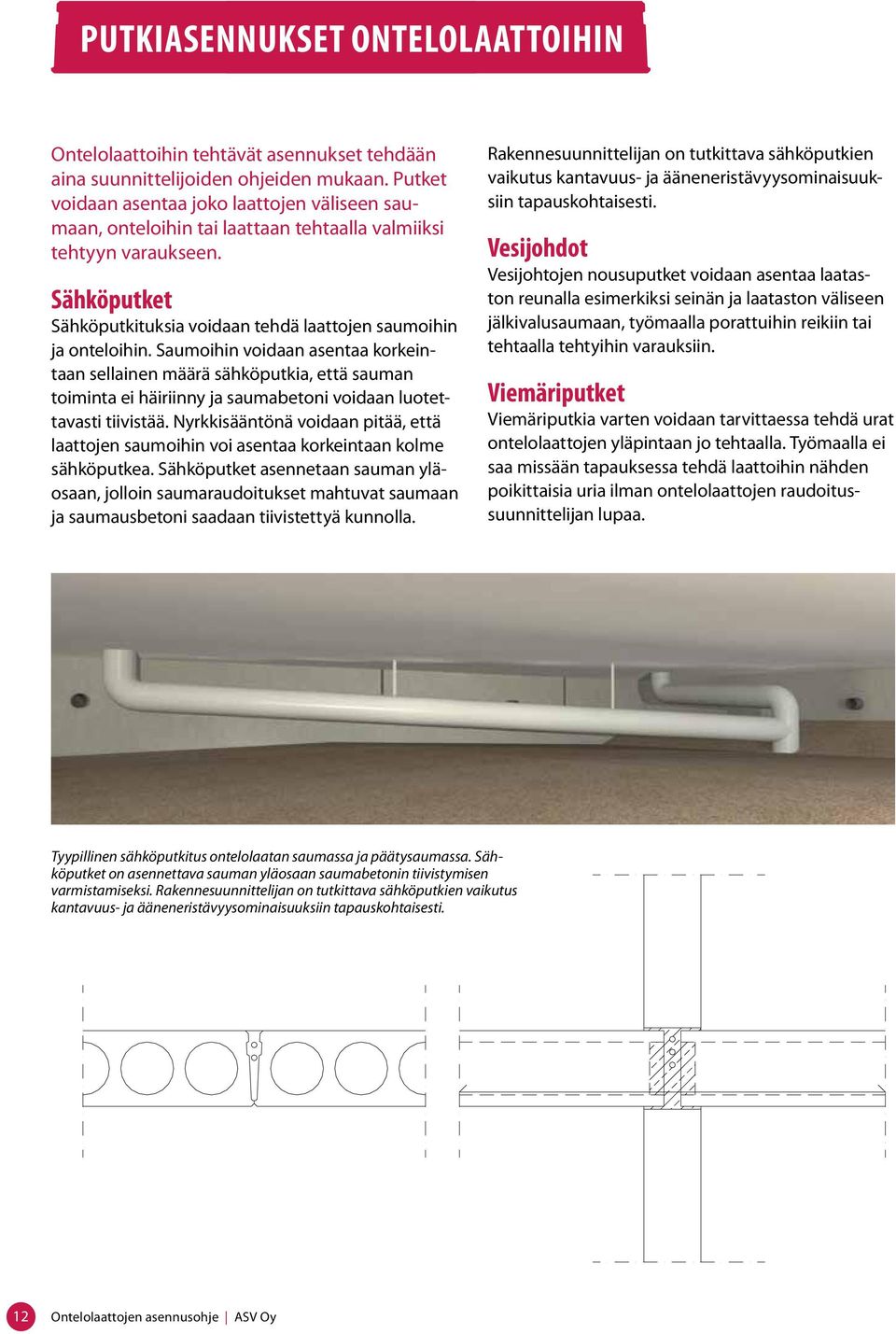

12 PUTKIASENNUKSET ONTELOLAATTOIHIN Ontelolaattoihin tehtävät asennukset tehdään aina suunnittelijoiden ohjeiden mukaan. Putket voidaan asentaa joko laattojen väliseen saumaan, onteloihin tai laattaan tehtaalla valmiiksi tehtyyn varaukseen. Sähköputket Sähköputkituksia voidaan tehdä laattojen saumoihin ja onteloihin. Saumoihin voidaan asentaa korkeintaan sellainen määrä sähköputkia, että sauman toiminta ei häiriinny ja saumabetoni voidaan luotettavasti tiivistää. Nyrkkisääntönä voidaan pitää, että laattojen saumoihin voi asentaa korkeintaan kolme sähköputkea. Sähköputket asennetaan sauman yläosaan, jolloin saumaraudoitukset mahtuvat saumaan ja saumausbetoni saadaan tiivistettyä kunnolla. Rakennesuunnittelijan on tutkittava sähköputkien vaikutus kantavuus- ja ääneneristävyysominaisuuksiin tapauskohtaisesti. Vesijohdot Vesijohtojen nousuputket voidaan asentaa laataston reunalla esimerkiksi seinän ja laataston väliseen jälkivalusaumaan, työmaalla porattuihin reikiin tai tehtaalla tehtyihin varauksiin. Viemäriputket Viemäriputkia varten voidaan tarvittaessa tehdä urat ontelolaattojen yläpintaan jo tehtaalla. Työmaalla ei saa missään tapauksessa tehdä laattoihin nähden poikittaisia uria ilman ontelolaattojen raudoitussuunnittelijan lupaa. Tyypillinen sähköputkitus ontelolaatan saumassa ja päätysaumassa. Sähköputket on asennettava sauman yläosaan saumabetonin tiivistymisen varmistamiseksi. Rakennesuunnittelijan on tutkittava sähköputkien vaikutus kantavuus- ja äänen eristävyysominaisuuksiin tapauskohtaisesti. 12 Ontelolaattojen asennusohje ASV Oy

13 LAATASTON SAUMAUS JA JÄLKIVALUT KATSO MYÖS KUVITETTU PIKAOPAS s Laatasto on puhdistettava huolellisesti ennen saumausta. Lumi, jää tai öljy voivat heikentää saumabetonin tarttumista. Ennen saumausta varmistetaan, että valutulpat ovat paikoillaan ja että ontelot on tukittu myös reikien ja varausten kohdilta. Saumaustyö ja -tarvikkeet Saumabetonissa tulee aina käyttää notkistimia työstettävyyden parantamiseksi ja veden vähentämiseksi. Saumabetonin raekoko on yleensä 8 mm ja betonointi tehdään yleensä pumppaamalla tai valusuppilolla. Tiivistäminen tapahtuu sauvatäryttimellä. Saumaus kylmään vuodenaikaan Kylmänä vuodenaikana saumaukseen käytetään joko pakkasbetonia tai sitten lämmitystä, kunnes saumabetoni on saavuttanut riittävän lujuuden. Lämmitys on aloitettava hyvissä ajoin, jotta ontelolaatat ehtivät lämmetä ennen valua. Saumaus pintalaatan yhteydessä Mikäli laataston päälle valetaan pintalaatta, jätetään laataston saumaus vajaaksi siten, että saumaus ulottuu laatan reunassa olevan pontin yläreunaan. Sauma valetaan lopullisesti umpeen pintavalun yhteydessä. Näin pintalaatan tartuntaa saadaan parannettua. Lattiatasoitetta käytettäessä sauman yläpinta on tasoitettava huolellisesti tasoitemenekin pienentämiseksi. Saumauksen jälkeen laataston yläpinta puhdistetaan taas huolellisesti pintalaatan tms. tarttumisen varmistamiseksi ja alapinnasta poistetaan tarpeen vaatiessa valumat esimerkiksi harjaamalla. Saumauksenjälkeiset työt Laatastoa saa kuormittaa ja asennuskannakset sekä tuet poistaa sen jälkeen, kun saumabetoni on saavuttanut riittävän lujuuden. Esimerkiksi tiiliseinien muuraus tai muu pistekuormittaminen voidaan aloittaa vasta saumabetonin kovettumisen jälkeen. TASOITE- JA PINTABETONITYÖT Tasoitetyöt voidaan tehdä saumavalujen kovetuttua, kun runkorakenteet ovat kuivat. Kuivausjakson on oltava riittävän pitkä, yleensä vähintään 6 viikkoa laattojen kosteudesta riippuen. Jos alusta ei kuivu riittävästi saattaa tasoite halkeilla rakenteiden eläessä. Tasoitetyötä tehdessä tulee rakennuksessa olla vesikatto, kaikkien ikkuna- ja oviaukkojen tulee olla suljettu sekä lattian ja sisäilman lämpötilan yli +10 C (mieluiten C). Betonilattian sallittu maksimikosteus on 95 % RH. Ennen tasoitetyötä laataston pinta puhdistetaan ja laattasaumat ja painumat esioikaistaan tarvittaessa. Mahdolliset reiät tiivistetään ja aukot rajataan tasoitteen valumisen estämiseksi. Tasoitetyö sujuu parhaiten pumpattavilla tasoitteilla. Huolellinen laattaasennus vähentää tasoitemenekkiä huomattavasti. Ontelolaattamme ovat CE-hyväksyttyjä Ontelolaattojen asennusohje ASV Oy 13

14 PIKAOHJETAULUKKO Tilaajan tehtävä Toimenpide Yhteyshenkilö Aikataulu Yleinen aikataulu ja punossuunnittelun perustiedot Asennussuunnitelma Valmistuspiirustustilanne ASV:lle Asennusaikataulu ja asennusjärjestys sekä näiden muutokset Aikataulujen varmistus Kuljetusreitin ja työmaan selvitys Laatta-asennuksen ja työmaan valmistelutyöt Laattakuormien tilaus Reklamaatiot ja huomautukset Reklamaatioista johtuvat jälkityöt Tilaaja ilmoittaa työmaan asennustöiden aikataulun ja suunnitteluohjeen mukaiset punostiedot ASV:lle. Työmaalle laaditaan elementtiasennuksista asennussuunnitelma Tilaaja toimittaa ASV:lle työmaan ontelolaattaasennuksen taso- ja mittapiirustukset Tilaaja toimittaa ASV:lle aikataulun, johon on kirjattu laattojen asennusajat päivän tarkkuudella sekä asennusjärjestyksen. Jatkossa tilaaja ilmoittaa myös mahdolliset muutokset Tilaaja varmistaa, että ASV pystyy tuottamaan ja toimittamaan laatat sovitun aikataulun mukaan. Tilaaja varmistaa, että raskas kalusto pääsee työmaalle ja että työmaalla on tilaa kuorman käsittelyyn. Tilaaja tarkistaa aikataulut, suunnitelmat ja erikoislaattojen sekä työnaikaisten tuentojen tms. tarpeen. Tilaaja sopii ASV:n kanssa kuormien järjestyksen, purkuajat, kaluston ja työssä käytettävät työkalut. Tilausta tehdessä käytetään asennuspiirustukseen merkittyjä kuormanumeroita. Tuotevirheistä tai toistuvista mittavirheistä tehdään huomautus kuormakirjaan tai tilaaja on suoraan yhteydessä ASV:lle. Tilaaja sopii ASV:n kanssa reklamoitujen virheiden korjauksen. ASV:n tuotannonsuunnittelu Työmaan vastaava rakennusmestari ASV:n tuotannonsuunnittelu ASV:n tuotannonsuunnittelu ASV:n tuotannonsuunnittelu Työmaan vastaava rakennusmestari Työmaan vastaava rakennusmestari ASV:n lähettämö ASV:n tuotannonsuunnittelu ASV:n tuotannonsuunnittelu n. 6 viikkoa ennen toimitusta n. 4 viikkoa ennen toimitusta n. 4 viikkoa ennen toimitusta Aikataulu ja asennusjärjestys n. 3 viikkoa ennen asennusta, muutokset välittömästi. n. viikko ennen toimitusta n. viikko ennen toimitusta n. viikko ennen toimitusta 3 työpäivää ennen toimitusta. Jos kuorma joudutaan peruuttamaan, on se tehtävä sovittua toimitusta edeltävänä päivänä klo 12 mennessä. Heti, tai viikon sisällä toimituksesta, mittavirheistä heti. Sopimuksen mukaan 14 Ontelolaattojen asennusohje ASV Oy

15 PIKAOPAS Lähde: Betoniteollisuus ry Kuvat: Mikko Marjasalo Tee asennussuunnitelma hyvissä ajoin ja Tee asennussuunnitelma hyvissä ajoin ja e asennussuunnitelma NTELOLAATTA- hyvissä Tee asennussuunnitelma ASENNUkSEN ajoin hyvissä ja ajoin ja valmistelu sovi laattojen sovi laattojen TOiMiTusjärjesTys. TOiMiTusjärjesTys. valitse valitse vi laattojen TOiMiTusjärjesTys. valitse suojavarusteet päällä nostokalusto nostokalusto TyöMaan TyöMaan OlOsuhTeiden OlOsuhTeiden ja ja OsTOKalusTO sovi laattojen TyöMaan TOiMiTusjärjesTys. OlOsuhTeiden ja valitse säällä suojavarusteet Kuin säällä. päällä OnTelOlaaTan OnTelOlaaTan painon painon MuKaan. MuKaan. OnTelOlaaTan nostokalusto painon TyöMaan MuKaan. OlOsuhTeiden ja säällä Kuin säällä. OnTelOlaaTan painon MuKaan. suojavarusteet suojavarusteet päällä päällä säällä säällä Kuin säällä. Kuin säällä. ONTELOLAATTOjEN ONTELOLAATTOjEN TArkASTUS TArkASTUS ja TUENNAT ja TUENNA Tee asennussuunnitelma hyvissä Suojavarusteet päällä säällä kuin Valmistele tasainen, kestävä ja riittävän Huolehdi putoamissuojauksesta. e asennussuunnitelma Tee hyvissä hyvissä ajoin ja ajoin ja valmistele valmistele Tasainen, Tasainen, KesTävä KesTävä ja riittävän ja riittävän ajoin ja sovi laattojen toimitusjärjestys. Valitse säällä. vi laattojen sovi laattojen TOiMiTusjärjesTys. TOiMiTusjärjesTys. valitse valitse suojavarusteet suojavarusteet päällä päällä leveä Tie. leveä varmista tie. Varmista MaapOhjan maapohjan huolehdi putoamissuojauksesta. leveä Tie. varmista MaapOhjan KanTavuus KanTavuus huolehdi putoamissuojauksesta. lmistele Tasainen, KesTävä ja riittävän valmistele nostokalusto TyöMaan nostokalusto Tasainen, TyöMaan OlOsuhTeiden KesTävä OlOsuhTeiden työmaan ja riittävän ja ja kantavuus veä Tie. varmista MaapOhjan KanTavuus huolehdi säällä putoamissuojauksesta. säällä Kuin säällä. Kuin säällä. nosturin nosturin TuKijalan tukijalan alla. alla. nosturin TuKijalan alla. OnTelOlaaTan olosuhteiden leveä OnTelOlaaTan Tie. varmista painon ontelolaatan MaapOhjan painon MuKaan. MuKaan. painon KanTavuus huolehdi putoamissuojauksesta. ONTELOLAATTOjEN vertaa laattaa ja suunnitelmia. TasOpiirusTusTen TArkASTUS ja TUENNAT nosturin ONTELOLAATTOjEN TArkASTUS ja TUENNAT nosturin TuKijalan TuKijalan alla. vertaa laattaa TarKisTa nostoura ja saksien alla. laattatunnukset, ja suunnitelmia. asennusaikaiset TasOpiirusTusTen mukaan. TuennaT, TarKisTa nostoura ja saksien TArkASTUS ja TUENNAT laattatunnukset, nostokannakset, asennusaikaiset punosmäärät, TuennaT, syvien Tulppien nostovaarnan sopivuus uraan. nostokannakset, sijainti punosmäärät, ja punosten syvien liukumat. Tulppien nostovaarnan sopivuus uraan. vaurioitunutta laattaa ei saa nostaa. sijainti ja punosten liukumat. vaurioitunutta laattaa ei saa nostaa. ONTELOLAATTOjEN TArkASTUS ja TUENNA 500 mm 500 mm 500 mm 500 mm TarKisTa TarKisTa asennuskalusto ennen ennen välivarastoi välivarastoi laatat laatat aina TuKevalle aina TuKevalle lmistele valmistele Tasainen, Tasainen, KesTävä KesTävä ja riittävän ja riittävän Tarkista asennuskalusto ennen töiden Välivarastoi leveä Tie. varmista MaapOhjan KanTavuus huolehdi huolehdi putoamissuojauksesta. laatat aina tukevalle vertaa vertaa laattaa laattaa Vertaa ja Töiden suunnitelmia. laattaa ja veä Tie. varmista MaapOhjan KanTavuus Töiden aloittamista. suunnitelmia. ja aloittamista. suunnitelmia. TasOpiirusTusTen TasOpiirusTusTen pohjalle Tarkista pohjalle nostoura alus- TarKisTa ja alus- ja välipuiden nostoura saksien ja välipuiden nostovaarnan varaan. varaan. TarKisTa asennuskalusto ennen välivarastoi laatat aina TuKevalle laattatunnukset, asennusaikaiset TuennaT, TarKisTa nostoura ja saksien ja saksien nosturin aloittamista. TarKisTa nosturin TuKijalan asennuskalusto TuKijalan alla. alla. ertaa laattaa Töiden aloittamista. ja suunnitelmia. TasOpiirusTusTen ennen pohjalle pohjalle välivarastoi alus- ja välipuiden alus- ja välipuiden laatat varaan. laattatunnukset, aina varaan. TuKevalle Tasopiirustusten asennusaikaiset laattatunnukset, TuennaT, nostokannakset, punosmäärät, syvien Tulppien nostovaarnan sopivuus uraan. Vaurioitunutta TarKisTa laattaa TuKipinnan ei saa nostaa. pituus, sopivuus uraan. aattaa ja suunnitelmia. TasOpiirusTusTen nostokannakset, MerKiTse laattojen paikat ja laita TarKisTa TuKipinnan pituus, laattatunnukset, Töiden asennusaikaiset aloittamista. TuennaT, TarKisTa pohjalle TarKisTa nostoura alus- nostoura ja ja välipuiden saksien ja ONTELOLAATAN MerKiTse punosmäärät, syvien Tulppien nostovaarnan sopivuus uraan. saksien asennusaikaiset laattojen paikat tuennat, ja laita nostokannakset, punosmäärät, Tai neopreeninauha syvien NOSTAmiNEN tulppien asennuspalojen KOrKO ja sijainti punosmäärät, syvien Tulppien nostovaarnan sopivuus uraan. KOhdalleen. KOhdalleen. OnTelOKannasTen OnTelOKannasTen KOhdalla. KOhdalla. varaan. sijainti ja punosten liukumat. vaurioitunutta laattaa ei saa nostaa. atunnukset, asennusaikaiset TuennaT, asennuspalat Tai neopreeninauha NOSTAmiNEN ONTELOLAATAN sijainti punosten liukumat. vaurioitunutta asennuspalojen laattaa ei KOrKO saa nostaa. sijainti nostokannakset, punosmäärät, syvien Tulppien nostovaarnan sopivuus asennuspalat uraan. sijainti ja punosten liukumat. vaurioitunutta laattaa ei saa nostaa. sijainti ja punosten liukumat. sijainti ja punosten liukumat. vaurioitunutta laattaa ei saa nostaa. 500 mm 500 mm TarKisTa TarKisTa asennuskalusto ennen ennen Töiden Töiden aloittamista. aloittamista. Merkitse laattojen paikat ja laita erkitse MerKiTse laattojen laattojen paikat ja paikat laita ja laita asennuspalat tai neopreeninauha sennuspalat asennuspalat Tai neopreeninauha Tai neopreeninauha kohdalleen. KOhdalleen. KOhdalleen. NTELOLAATAN NOSTAmiNEN NOSTAmiNEN välivarastoi välivarastoi laatat laatat aina TuKevalle aina MerKiTse TuKevalle MerKiTse laattojen laattojen paikat paikat ja laita ja laita TarKisTa TarKisTa TuKipinnan TuKipinnan pituus, pituus, pohjalle pohjalle alus- ja alus- välipuiden ja välipuiden varaan. asennuspalat varaan. asennuspalat Tai neopreeninauha asennuspalojen KOrKO sijainti Tee Tai neopreeninauha OlevaT asennuspalojen estä palkkien KOrKO KiepahTaMinen ja sijainti Tarkista tukipinnan pituus, asennuspalojen korko ja sijainti ontelokannas- TyönaiKaiseT aseta aikaiset nostosaksen TuennaT vaarna laattojen TuKeMalla läheltä palkin palkin päätä päätä Tee Tee suunnitelmissa suunnitelmissa TarKisTa TarKisTa TuKipinnan TuKipinnan pituus, pituus, aseta nostosaksen KOhdalleen. olevat OlevaT vaarna työn- Estä estä KirisTä palkkien palkkien OnTelOKannasTen ja kiepahtaminen KiepahTaMinen lukitse varmuusketju tukemalla läheltä Ollessa palkin alle päätä 100 MM:n suunnitel- KOrKeudella. KOhdalla. laatan TyönaiKaiseT KOhdalleen. TuennaT ennen laattojen OnTelOKannasTen TuKeMalla läheltä KOhdalla. asennuspalojen asennuspalojen KOrKO ja KOrKO sijainti sijainti huolellisesti tuennat ennen KirisTä ja lukitse varmuusketju laatan laatan laattojen uraan. ten kohdalla. huolellisesti asennusta. asennusta. laatan asennusta. uraan. Ollessa mien suunnitelmien mukaisesti. alle suunnitelmien 100 MM:n MuKaisesTi. KOrKeudella. MuKaisesTi. OnTelOKannasTen OnTelOKannasTen KOhdalla. KOhdalla. Tee suunnitelmissa Tee suunnitelmissa OlevaT OlevaT estä palkkien estä palkkien KiepahTaMinen KiepahTaMinen TyönaiKaiseT TuennaT ennen laattojen TuKeMalla läheltä palkin päätä Aseta aseta nostosaksen nostosaksen vaarna vaarna huolellisesti laatan uraan. ollessa alle 100 mm:n KäyTTäen. säilytä näkö- Tai suunnitelmien MuKaisesTi. Kiristä KirisTä ja lukitse ja lukitse varmuusketju varmuusketju laatan TyönaiKaiseT OnTelOlaaTaT TuennaT asennetaan ennen laattojen nostopuomia ja TuKeMalla läheltä palkin päätä aseta nostosaksen laatan Tee suunnitelmissa Tee suunnitelmissa vaarna OlevaT KirisTä ja lukitse estä varmuusketju palkkien KiepahTaMinen laatan OnTelOlaaTaT Ontelolaatat asennetaan asennusta. asennetaan varo suunnitelmien heilahtavaa laattaa MuKaisesTi. ja sijoitu huolellisesti laatan OlevaT uraan. estä Ollessa palkkien alle KiepahTaMinen OnTelOsaKsia asennusta. nostopuomia nostopuomia ja KäyTTäen. ontelosaksia säilytä käyttäen. näkö- Säilytä Tai turvallisesti TurvallisesTi laatan sivuille. laatan sivuille. ja Varo heilahtavaa laattaa ja sijoitu huolellisesti 100 korkeudella. varo heilahtavaa laattaa ja sijoitu MM:n KOrKeudella. OnTelOsaKsia naikaiset TyönaiKaiseT laatan TuennaT TuennaT uraan. ennen laattojen ennen laattojen Ollessa alle TuKeMalla TuKeMalla 100 MM:n läheltä läheltä KOrKeudella. palkin päätä palkin päätä radioyhteys nosturinkuljettajaan. TurvallisesTi laatan sivuille. radioyhteys näkö- tai nosturinkuljettajaan. radioyhteys nosturinkuljettajaan. asennusta. asennusta. suunnitelmien suunnitelmien MuKaisesTi. MuKaisesTi. Ontelolaattamme ovat CE-hyväksyttyjä < 10 Ontelolaattojen asennusohje < 10 ASV Oy 15

16 PIKAOPAS varo heilahtavaa laattaa ja sijoitu varo heilahtavaa laattaa ja sijoitu ErikOiSLAATTOjEN NOSTAmiNEN TurvallisesTi laatan sivuille. TurvallisesTi laatan sivuille. varmista raskailla laatoilla nosta aina nostolenkeistä Tai ErikOiSLAATTOjEN ErikOiSLAATTOjEN NOSTAmiNEN NOSTAmiNEN TarviTTavien varmista nostosaksien raskailla Tyyppi laatoilla ja nostoankkureista, nosta aina jos nostolenkeistä laatassa On Tai OnTelOlaaTaT asennetaan nostopuomia ja OnTelOsaKsia OnTelOlaaTaT KäyTTäen. asennetaan säilytä näkö- nostopuomia Tai ja radioyhteys OnTelOsaKsia nosturinkuljettajaan. KäyTTäen. säilytä näkö- Tai radioyhteys nosturinkuljettajaan. TarviTTavien Määrä. nostosaksien Tyyppi ja Määrä. nostoankkureista, sellaiset. jos laatassa On sellaiset. < 10 < 10 nostokohdat Nostokohdat valmistajan valmistajan MuKaan. mukaan. nostokohdat valmistajan MuKaan. alle Alle KOlMeMeTrisen kolmemetrisen laatan laatan voi voi nostaa nostaa varmista Varmista varmista raskailla raskailla raskailla laatoilla laatoilla laatoilla tarvittavien nostoketjujen Nostoketjujen haarakulma haarakulma alle alle ilman alle KOlMeMeTrisen laatan TarviTTavien voi nostaa nostoketjujen haarakulma alle 60 nostosaksien Tyyppi ja varmista raskailla laatoilla ilman puomia puomia pitkillä TarviTTavien nostosaksien Tyyppi ja varmista raskailla laatoilla nosta ilman nosta aina nostolenkeistä puomia aina pitkillä rakseilla. nostolenkeistä rakseilla. nosto saksien tyyppi ja määrä. astetta. astetta. pitkillä Tai rakseilla. Kapea Tai laatta Määrä. astetta. Määrä. nostetaan nostoankkureista, jos laatassa On nostoankkureista, jos laatassa On sellaiset. TarviTTavien nostosaksien Tyyppi ja TarviTTavien nostosaksien Tyyppi ja ErikOiSLAATTOjEN NOSTAmiNEN Määrä. Määrä. sellaiset. rikoislaattojen NOSTAmiNEN Nosta nosta aina nosta aina nostolenkeistä aina nostolenkeistä nostolenkeistä tai Tai Tai nostoankkureista, jos laatassa On nostoankkureista, nostoankkureista, jos jos laatassa laatassa On on älä sellaiset. nosta rikkinäistä sellaiset. sellaiset. laattaa. OTa yhteys älä nosta TyönjOhTOOn. rikkinäistä laattaa. OTa yhteys TyönjOhTOOn. nostolenkeistä Kapea Tai nostoankkureista. laatta nostetaan ErikOiSLAATTOjEN nostolenkeistä Tai nostoankkureista. NOSTAmiNEN Kapea laatta nostetaan nostolenkeistä tai nostoankkureista. nostolenkeistä TarKisTa, Tai että KylpyhuOnelaaTTOjen Tai nostoankkureista. Kapea Kapea laatta laatta nostetaan nostetaan TarKisTa, nostourat että KylpyhuOnelaaTTOjen OvaT KelvOlliseT. nostourat OvaT KelvOlliseT. ErikOiSLAATTOjEN NOSTAmiNEN Kapea laatta nostetaan älä nosta rikkinäistä laattaa. OTa Kapea laatta nostetaan älä nosta rikkinäistä laattaa. OTa nostolenkeistä Tai nostoankkureista. yhteys TyönjOhTOOn. Älä nosta rikkinäistä laattaa. nostolenkeistä Tai nostoankkureista. jos KavenneTTu yhteys TyönjOhTOOn. laatan pää On lyhyt, älä nosta älä rikkinäistä nosta rikkinäistä laattaa. laattaa. OTa nosta vinoon Nosta vinoon OTa asennettavat asennettavat laatat laatat Jos kavennettu laatan pää on lyhyt, Ota yhteys työnjohtoon. jos KavenneTTu laatan pää On lyhy yhteys pienet yhteys TyönjOhTOOn. laatat TyönjOhTOOn. nosta vinoon asennettavat laatat nosta saksilla 200 MM loveuksen aina nostolenkeistä aina nostolenkeistä Tai -ankkureista. tai -ankkureista. nosta saksilla 200 mm loveuksen nostetaan nosta saksilla 200 MM loveuksen TarKisTa, aina TarKisTa, että nostolenkeistä että KylpyhuOnelaaTTOjen Tai -ankkureista. reunasta. pienet pienet reunasta. laatat laatat nostetaan nostetaan nostolenkeistä. reunasta. pienet laatat nostetaan nostourat nostourat OvaT KelvOlliseT. OvaT KelvOlliseT. nostolenkeistä. nostolenkeistä. nostolenkeistä. jos KavenneTTu laatan pää On lyhyt nosta vinoon asennettavat laatat jos KavenneTTu laatan pää On lyhyt, nosta vinoon asennettavat laatat nosta saksilla 200 MM loveuksen aina nostolenkeistä Tai -ankkureista. nosta saksilla 200 MM loveuksen jos KavenneTTu laatan pää On lyhyt, aina nostolenkeistä Tai -ankkureista. nosta vinoon asennettavat laatat jos KavenneTTu laatan pää On lyhyt, reunasta. reunasta. nosta vinoon asennettavat laatat nosta saksilla 200 MM loveuksen aina nostolenkeistä vahvistettu pitkä Tai -ankkureista. nosta saksilla 200 MM loveuksen aina uloke voidaan pitkät ulokkeelliset laatat TarKisTa, TarKisTa, Tarkista, nostolenkeistä että KylpyhuOnelaaTTOjen että että kylpyhuonelaattojen KylpyhuOnelaaTTOjen Tai -ankkureista. Pienet pienet laatat laatat nostetaan pienet reunasta. nostetaan laatat reunasta. nostolenkeistä. pitkät nostetaan Vahvistettu nostaa saksilla. nostetaan nostolenkeistä. vahvistettu vahvistettu pitkä pitkä uloke pitkä uloke voidaan uloke voidaan voidaan Pitkät ulokkeelliset pitkät pitkät ulokkeelliset ulokkeelliset laatat nostetaan laatat laatat vahvistettu nostourat nostourat nostourat OvaT pitkä ovat KelvOlliseT. uloke kelvolliset. OvaT voidaan KelvOlliseT. nostolenkeistä. ulokkeelliset nostolenkeistä. laatat nostaa saksilla. nostaa nostaa saksilla. saksilla. ONTELOLAATAN nostolenkeistä. nostetaan nostetaan nostolenkeistä. nostolenkeistä. ASENNUS nostaa saksilla. nostetaan nostolenkeistä. KOlOTun laatan ehjän Osan pitää Olla Nosta nosta nostokannaksella vahvistettu vahvistettu nostokannaksella pitkä uloke pitkä voidaan uloke varustetut voidaan KOlOTun Kolotun pitkät vähintään laatan laatan ulokkeelliset pitkät ehjän ehjän 800 ulokkeelliset osan MM Osan pitää pitkä, laatat pitää olla jotta laatat Olla Kiinnitä tarvittaessa nostettavaan voit KOlOTun Irrota KOlOTun varmuusketju laatan laatan ehjän vasta, Osan ehjän kun pitää Osan laattaolla pitää Ol nosta laatat varustetut nostokannaksella normaalisti. laatat normaalisti. nosta KiinniTä nosta nostokannaksella TarviTTaessa nostokannaksella nostettavaan nostaa nostaa saksilla. saksilla. vähintään vähintään 800 nostetaan nostetaan 800 mm nostolenkeistä. MM pitkä, nostaa pitkä, nostolenkeistä. jotta saksilla. jotta voit KiinniTä voit laattaan TarviTTaessa köysi ohjaamisen nostettavaan helpottamiseksi. On nostaa 100 MM nostaa saksilla. KOrKeudella saksilla. TuesTa. On 100 MM KOrKeudella TuesTa. vähintään irrota vähintään varmuusketju 800 MM 800 pitkä, MM jotta vasta, pitkä, voit jotta Kun laatt voit varustetut laatat normaalisti. varustetut varustetut laattaan laatat Köysi laatat normaalisti. OhjaaMisen irrota on 100 varmuusketju mm korkeudella vasta, tuesta. Kun laatta nostaa saksilla. laattaan Köysi OhjaaMisen normaalisti. nostaa saksilla. helpottamiseksi. 16 Ontelolaattojen asennusohje ASV Oy

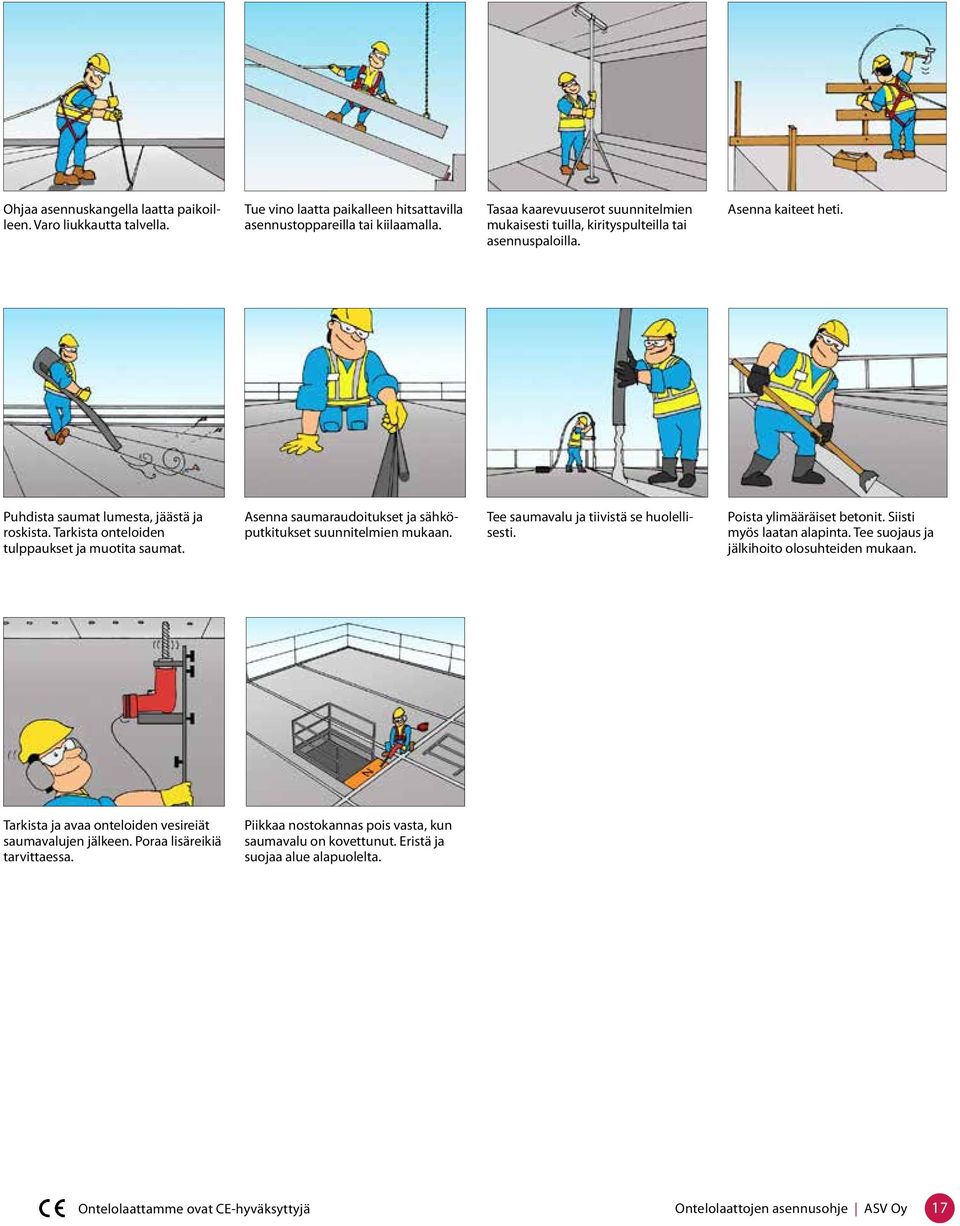

17 innitä KiinniTä TarviTTaessa TarviTTaessa nostettavaan nostettavaan irrota varmuusketju vasta, Kun Ohjaa laatta laattaan Köysi OhjaaMisen irrota varmuusketju vasta, Kun laatta asennuskangella laatta laattaan Köysi OhjaaMisen On 100 MM KOrKeudella TuesTa. helpottamiseksi. On 100 MM KOrKeudella TuesTa. helpottamiseksi. AUmAvALU ja jälkityöt mavalu ja jälkityöt paikoilleen. Ohjaa varo asennuskangella liukkautta Talvella. laatta SAUmAvALU paikoilleen. varo liukkautta ja jälkityöt Talvella. SAUmAvALU ja jälkityöt Tue vino laatta paikalleen hitsattavilla Tue asennustoppareilla vino laatta paikalleen Tai hitsattavilla KiilaaMalla. asennustoppareilla Tai KiilaaMalla. Ohjaa Tue vino laatta paikalleen Ohjaa asennuskangella asennuskangella laatta laatta paikoilleen. asennuskangella Varo liukkautta varo liukkautta talvella. laatta Tue Tue vino vino laatta laatta paikalleen paikalleen hitsattavilla Tasaa KaarevuuserOT Tasaa kaarevuuserot suunnitelmien suunnitelmien Ohjaa hitsattavilla asennustoppareilla MuKaisesTi Tai paikoilleen. Talvella. hitsattavilla asennustoppareilla asennustoppareilla tai kiilaamalla. Tai Tasaa mukaisesti Tuilla, KaarevuuserOT tuilla, KiriTyspulTeilla kirityspulteilla suunnitelmien Tai tai Oilleen. AUmAvALU varo liukkautta ja Talvella. jälkityöt KiilaaMalla. ja jälkityöt KiilaaMalla. MuKaisesTi puhdista asennuspaloilla. asennuspaloilla. saumat Tuilla, KiriTyspulTeilla lumesta, jäästä Tai ja puhdista roskista. saumat asennuspaloilla. lumesta, TarKisTa OnTelOiden jäästä ja puhdista saumat lumesta, jäästä ja asenna saumaraudoitukset roskista. ja TarKisTa OnTelOiden TulppauKseT ja MuOTiTa saumat. uhdista roskista. saumat lumesta, TarKisTa jäästä OnTelOiden ja asenna sähköputkitukset saumaraudoitukset suunnitelmien ja TulppauKseT ja MuOTiTa saumat. roskista. TulppauKseT TarKisTa ja OnTelOiden MuOTiTa saumat. sähköputkitukset suunnitelmien MuKaan. TulppauKseT ja MuOTiTa saumat. MuKaan. Asenna kaiteet heti. asenna KaiTeeT heti. asenna asenna saumaraudoitukset KaiTeeT heti. ja asenna sähköputkitukset saumaraudoitukset suunnitelmien ja sähköputkitukset suunnitelmien MuKaan. MuKaan. aa KaarevuuserOT Tasaa KaarevuuserOT suunnitelmien suunnitelmien asenna KaiTeeT heti. KaisesTi MuKaisesTi puhdista Tuilla, saumat Tuilla, KiriTyspulTeilla lumesta, KiriTyspulTeilla jäästä Tai ja Tai asenna KaiTeeT saumaraudoitukset heti. ja hdista Puhdista saumat roskista. asennuspaloilla. saumat lumesta, lumesta, jäästä jäästä ja ja Asenna asenna saumaraudoitukset saumaraudoitukset ja sähköputkitukset suunnitelmien suunnitelmien mukaan. Tee sesti. saumavalu Tee saumavalu ja TiivisTä ja TiivisTä se se ja Tee saumavalu ja tiivistä se huolelli- asennuspaloilla. TarKisTa OnTelOiden sähköputkitukset suunnitelmien roskista. roskista. TarKisTa Tarkista OnTelOiden onteloiden sähköputkitukset TulppauKseT ja MuOTiTa saumat. MuKaan. ulppaukset tulppaukset ja muotita saumat. poista poista ylimääräiset ylimääräiset betonit. betonit. huolellisesti. Tee saumavalu Tee ja saumavalu MuOTiTa saumat. ja TiivisTä ja TiivisTä se se MuKaan. huolellisesti. siisti Myös siisti laatan Myös laatan alapinta. alapinta. Tee suojaus Tee suojaus huolellisesti. huolellisesti. ja jälkihoito ja jälkihoito OlOsuhTeiden OlOsuhTeiden MuKaan. MuKaan. Poista ylimääräiset poista poista ylimääräiset ylimääräiset betonit. Siisti betonit. betonit. myös siisti Myös siisti laatan laatan Myös alapinta. laatan Tee suojaus ja alapinta. alapinta. Tee suojaus Tee suojaus jälkihoito olosuhteiden mukaan. ja jälkihoito ja jälkihoito OlOsuhTeiden OlOsuhTeiden MuKaan. MuKaan. isbn (pdf) isbn isbn (pdf) isbn isbn (pdf) poista ylimääräiset betonit. Tee saumavalu ja TiivisTä se poista ylimääräiset betonit. TarKisTa ja avaa OnTelOiden vesireiät Tee saumavalu ja TiivisTä se siisti Myös laatan alapinta. Tee suojaus TarKisTa ja avaa OnTelOiden vesireiät huolellisesti. siisti Myös laatan alapinta. Tee suojaus saumavalujen jälkeen. rkista ja avaa OnTelOiden vesireiät piikkaa ja nostokannas jälkihoito OlOsuhTeiden pois vasta, Kun MuKaan. TarKisTa Tarkista huolellisesti. ja ja avaa avaa onteloiden OnTelOiden vesireiät vesireiät Piikkaa piikkaa nostokannas nostokannas pois vasta, pois kun saumavalujen jälkeen. ja jälkihoito OlOsuhTeiden MuKaan. vasta, poraa Kun lisäreikiä TarviTTaessa. saumavalujen saumavalujen saumavalujen jälkeen. jälkeen. jälkeen. Poraa lisäreikiä saumavalu saumavalu saumavalu on On kovettunut. KOveTTunuT. On KOveTTunuT. Eristä eristä ja poraa lisäreikiä TarviTTaessa. ja eristä ja poraa tarvittaessa. poraa lisäreikiä lisäreikiä TarviTTaessa. TarviTTaessa. suojaa suojaa alue alapuolelta. suojaa alue alapuolelta. alue alapuolelta. piikkaa piikkaa nostokannas nostokannas pois vasta, pois vasta, Kun Kun saumavalu saumavalu On KOveTTunuT. On KOveTTunuT. eristä ja eristä ja suojaa suojaa alue alapuolelta. alue alapuolelta. TarKisTa ja avaa OnTelOiden vesireiät piikkaa nostokannas pois vasta, Kun KisTa ja avaa OnTelOiden vesireiät piikkaa nostokannas pois vasta, Kun saumavalujen jälkeen. saumavalu On KOveTTunuT. eristä ja saumavalujen jälkeen. saumavalu On KOveTTunuT. eristä ja poraa lisäreikiä TarviTTaessa. suojaa alue alapuolelta. poraa lisäreikiä TarviTTaessa. suojaa alue alapuolelta. Ontelolaattamme ovat CE-hyväksyttyjä Ontelolaattojen asennusohje ASV Oy 17

18 Betonit toimittaa ASV TILAA BETONIA Turku Paimio p p Ontelolaattojen asennusohje ASV Oy

19 Ontelolaattamme ovat CE-hyväksyttyjä Ontelolaattojen asennusohje ASV Oy 19

20 YHTEYSTIEDOT MYYNTI Ansion Sementtivalimo Oy Ari-Pekka Ansio gsm KÄYNTIOSOITE Lohipurontie Paimio POSTIOSOITE PL Paimio asv@asv.fi p f TUOTANTO Ansion Sementtivalimo Oy Tapio Kylä-Raula tapio.kyla-raula@asv.fi gsm Mikko Niitynperä mikko.niitynpera@asv.fi gsm Lohipurontie Paimio PL 48, Paimio SUUNNITTELU Insinööritoimisto Laaturakenne Oy Ari Korhonen p ari.korhonen@laaturakenne.com Lohipurontie 2, PL 48, Paimio, p , f asv@asv.fi, suomalaista betonia
