1 Julkisivujen ja parvekkeiden kuntotutkimus Asunto Oy Marianlinna Mariankatu Lahti Tilaaja: Asunto Oy Marianlinna Mariankatu Lahti c/o Isännöitsijä Markku Jussila Päijät-Hämeen Kiinteistö-isännöinti Oy Vesijärvenkatu Lahti

2 1 (8) Sisällysluettelo Tilaaja...2 Tilaus...2 Yhteyshenkilö Oulun seudun ammattikorkeakoulussa:...2 Tehtävä Kohde Tausta Tarkastus Havaintoja rakenteista Tutkimukset Betonipeitemittaus Karbonatisoitumissyvyyden määritys Betonin vetolujuudet Betonin kloridipitoisuuden määritys Betoninäytteiden ohuthietulokset Elementtisaumamassan ja parvekelaatan bitumikerroksen pitoisuudet Yhteenveto...7 Liite 1. Tutkitut parvekkeet, näytteiden ottokohdat ja näytenumerot. Liite 2. Betoniterästen mitatut peitepaksuudet ja betonin karbonatisoitumissyvyydet. Liite 3. Rakenteista porattujen koekappaleiden vetolujuudet. Liite 4. Betoninäytteiden happoliukoinen kokonaiskloridipitoisuus. Liite 5. Betoninäytteiden ohuthieanalyysit. Liite 6. Parvekelaatan vesieristysbitumikerroksen ja elementtien välisen saumamassan asbestianalyysitulokset. Liite 7. Parvekelaatan bitumivesieristyskerroksen PAH-analyysin tulokset. Liite 8. Elementtien välisen saumamassan lyijy- ja PCB-analyysitulokset. Liite 9. Valokuvia tarkastuksesta.

3 2 (8) Tilaaja Asunto Oy Marianlinna Mariankatu Lahti c/o Isännöitsijä Markku Jussila Päijät-Hämeen Kiinteistö-isännöinti Oy Vesijärvenkatu Lahti Tilaus Tilaus, Markku Jussila. Yhteyshenkilö Oulun seudun ammattikorkeakoulussa: Lehtori, erikoistutkija Hannu Kääriäinen Kotkantie 1, Oulu Puh Telekopio Hannu.Kaariainen@oamk.fi Tehtävä 1. Kohde 2. Tausta Julkisivujen ja parvekkeiden kuntotutkimus. Asunto Oy Marianlinna, Mariankatu 15, Lahti. Asunto-osakeyhtiössä on pohja- ja ullakkokerroksen lisäksi neljä kerrosta. Rakennusten valmistumisvuosi on Pitkissä julkisuvuissa on ikkunoiden välinen betoninen nauhaelementti. Päädyissä on myös koko neljän kerroksen korkuista betonijulkisivua. Parvekkeissa on betoninen laatta ja kaide. Ylimmässä kerroksessa betonikaide on pellitetty. Kohteen tutkimuksesta on Oulun seudun ammattikorkeakoulu (OAMK) laatinut tarjouksen Tutkimus on toteutettu tarjouksen mukaisesti.

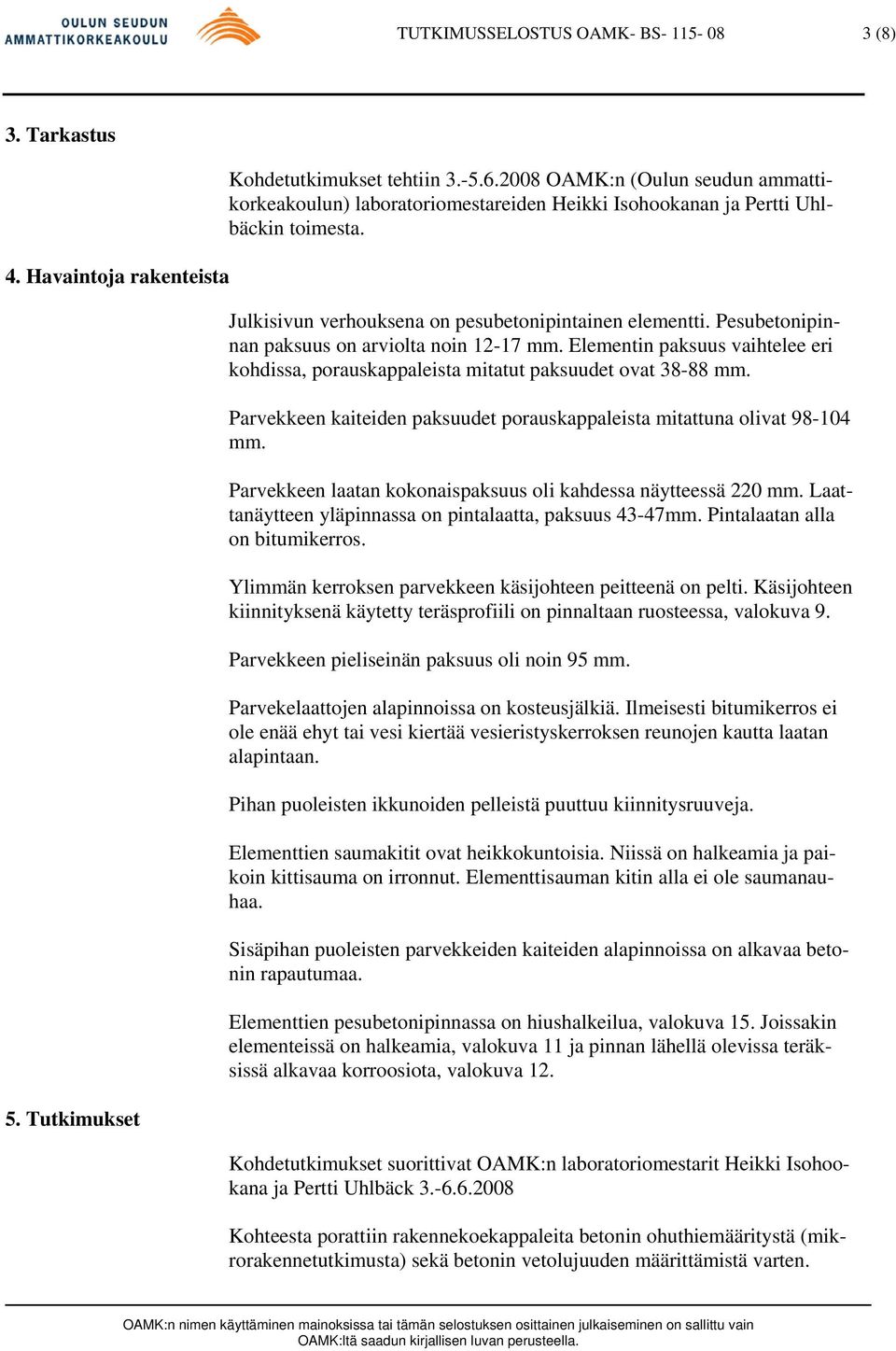

4 3 (8) 3. Tarkastus 4. Havaintoja rakenteista 5. Tutkimukset Kohdetutkimukset tehtiin OAMK:n (Oulun seudun ammattikorkeakoulun) laboratoriomestareiden Heikki Isohookanan ja Pertti Uhlbäckin toimesta. Julkisivun verhouksena on pesubetonipintainen elementti. Pesubetonipinnan paksuus on arviolta noin mm. Elementin paksuus vaihtelee eri kohdissa, porauskappaleista mitatut paksuudet ovat mm. Parvekkeen kaiteiden paksuudet porauskappaleista mitattuna olivat mm. Parvekkeen laatan kokonaispaksuus oli kahdessa näytteessä 220 mm. Laattanäytteen yläpinnassa on pintalaatta, paksuus 43-47mm. Pintalaatan alla on bitumikerros. Ylimmän kerroksen parvekkeen käsijohteen peitteenä on pelti. Käsijohteen kiinnityksenä käytetty teräsprofiili on pinnaltaan ruosteessa, valokuva 9. Parvekkeen pieliseinän paksuus oli noin 95 mm. Parvekelaattojen alapinnoissa on kosteusjälkiä. Ilmeisesti bitumikerros ei ole enää ehyt tai vesi kiertää vesieristyskerroksen reunojen kautta laatan alapintaan. Pihan puoleisten ikkunoiden pelleistä puuttuu kiinnitysruuveja. Elementtien saumakitit ovat heikkokuntoisia. Niissä on halkeamia ja paikoin kittisauma on irronnut. Elementtisauman kitin alla ei ole saumanauhaa. Sisäpihan puoleisten parvekkeiden kaiteiden alapinnoissa on alkavaa betonin rapautumaa. Elementtien pesubetonipinnassa on hiushalkeilua, valokuva 15. Joissakin elementeissä on halkeamia, valokuva 11 ja pinnan lähellä olevissa teräksissä alkavaa korroosiota, valokuva 12. Kohdetutkimukset suorittivat OAMK:n laboratoriomestarit Heikki Isohookana ja Pertti Uhlbäck Kohteesta porattiin rakennekoekappaleita betonin ohuthiemääritystä (mikrorakennetutkimusta) sekä betonin vetolujuuden määrittämistä varten.

5 4 (8) Elementtien välisestä elastisesta kittisaumasta otettiin näytteet PCB-, lyijysekä PAH-yhdiseiden määrittämistä varten. 5.1 Betonipeitemittaus Betonipeitteellä tarkoitetaan teräksiä suojaavan betonikerroksen paksuutta. Yleensä betonipeitteen paksuudet ovat noin 25 mm. Paksu betonikerros suojaa betoniteräksiä korroosiovaurioilta. Parvekelaatoista mitattiin alapinnan molempien suuntaisten terästen peitepaksuudet. Parvekekaiteista mitattiin sekä sisä- että ulkopinnan terästen ja kaiteen reunan pieliteräksen peitepaksuudet. Seinäelementeistä mitattiin verkkoterästen ja pieliterästen peitepaksuudet. Parvekeseinästä mitattiin keskialueen ja pieliterästen peitepaksuudet. Betonipeitemittausarvojen yhteenvedot on koottu liitteeseen 2. Mittauskohdat on esitetty liitteessä Karbonatisoitumissyvyyden määritys Ilman hiilidioksidi reagoi betonissa olevan sementin kanssa, jolloin betonin emäksisyys muuttuu tavanomaisesta PH-arvosta 12,5 13,0 pienemmäksi. Kun betonin emäksisyys putoaa noin PH-arvon 9 alapuolelle, betoni ei enää suojaa teräksiä korroosiolta. Betonirakenteen kunnon määrittämisessä mitataan betonipinnan karbonatisoitumissyvyyttä ja verrataan arvoa peitepaksuuteen. Mitatut karbonatisoitumissyyvyydet on koottu liitteeseen 2. Mittauskohdat on esitetty liitteessä 1. Ulkoseinän ulkopinnan betonin karbonatisoitumissyvyydet ovat hyvin pieniä, vain muutamia millimetrejä. Porauskappaleista mitatut seinäelementin takapinnan karbonatisoitumissyvyydet ovat suurempia, jopa 19 mm. Parvekelaattojen alapinnassa betonin karbonatisoituminen on edennyt syvälle. Keskiarvot vaihtelivat 25,0-27,2 mm. Pienin mitattu arvo oli 18,0 mm ja suurin 34 mm. Laatan alapinnan betoniteräkset ovat jo karbonatisoituneessa betonikerroksessa. Kadun puolelta avattiin parvekelaatan alapinnan betoniteräs näkyviin. Teräs oli pinnasta lukien 16 mm:n syvyydessä, teräs oli hyväkuntoinen, pinnassa ei ollut ruostetta. Avauskohdalla oli betonin karbonatisoitumissyvyys 27 mm. Pihan puolelta avattiin seinäelementin teräs. Betonipeitteen peitepaksuus oli 18 mm, ja betonin karbonatisoitumissyvyys 1 mm. Teräs oli hyväkuntoinen.

6 5 (8) 5.3 Betonin vetolujuudet Tarkastuskohdista otettiin seitsemän näytettä vetolujuuden määrittämistä varten. Vetolujuusarvot antavat tietoa betonin sisäisistä vaurioista. Sisäiset vauriot heikentävät vetolujuusarvoja. Vetolujuuden määrittämistä varten näytteiden molempiin pintoihin liimattiin teräksiset vetolaikat. Vetolujuusarvot on esitetty liitteessä 3. Koekappaleiden vetolujuus määritettiin laboratoriossa standardin SFS 5445 ohjeen mukaisesti. Näytteiden vetolujuusarvot vaihtelivat 0,6 MPa 3,7 MPa välillä. Betonin vetolujuuden arvioinnissa voidaan käyttää Betonirakenteiden korjausohjeiden BY 41, 2007viitearvoja. Oheisen ohjeen mukaan vetolujuusarvoja voidaan tulkita seuraavasti; Kun vetolujuus on luokkaa alle 0,5 MPa (MN/m 2 ), niin näytteessä on pitkälle edennyttä rapautumaa. Kun vetolujuus on luokkaa 1,0 MPa, niin näytteessä on jonkinasteista rapautumaa. Kun vetolujuus on luokkaa 1,50 MPa tai yli, niin näytteessä ei ole rapautumaa. Heikoimmat arvot olivat päätyseinän elementissä, 0,7 MPa, ja kadun puoleisen parvekelaatan alapinnassa, 0,6 MPa. Näiden näytteiden kohdalla betonissa on lieviä sisäisiä vaurioita. Muiden näytteiden vetolujuusarvot ovat suurempia kuin 1,5 MPa. Näiden näytteiden osalta betonin voidaan olettaa olevan hyväkuntoisia. 5.4 Betonin kloridipitoisuuden määritys Betonin kloridipitoisuus voi johtua monesta syystä. Tavanomainen syy on valmistamisen yhteydessä käytetyn lisäaineen sisältämät kloorituotteet. Kloridia sisältävä betoni muodostaa riskin betoniterästen vaurioille. Suuren kloridipitoisuuden johdosta betoniteräkset voivat vaurioitua, vaikka ne sijaitsisivatkin hyväkuntoisessa emäksisessä betonissa. Betonin kloridipitoisuus määritettiin kuudesta näytteestä. Betonin happoliukoinen kokonaiskloridipitoisuus määritettiin standardin SFS 5451 mukaisesti. Näytteiden kloridipitoisuudet on esitetty liitteessä 4. Suurin kloridipitoisuus määritettiin kadun puoleisen parvekkeen kaiteesta, jossa lukema-arvo oli 0,02 %. Pääosin muut kloridipitoisuudet olivat pienempiä kuin 0,01 %.

7 6 (8) 6. Betoninäytteiden ohuthietulokset Kloridipitoisuuden arvioinnissa ohjeen Betonijulkisivun kuntotutkimus BY 42, 2002, mukaan betonissa oleva riittävän korkea ns. kynnysarvon ylittävä kloridipitoisuus voi käynnistää betoniraudoitteiden korroosion sellaisessakin betonissa, joka ei ole karbonatisoitunut. Kynnysarvona pidetään noin 0,03 0,07 p-% kloridipitoisuutta betonin painosta. Silmämääräisten havaintojen perusteella kohteessa betoniterästen korroosiovauriot olivat niissä kohdin, joissa betoniteräs oli jäänyt lähelle rakenteen pintaa. Kloridipitoisuus on niin vähäinen, ettei sillä katsota olevan vaikutusta betoniterästen korroosioriskiin. Ohuthiekokeella voidaan tarkastella betonin sisäisiä asioita. Betonin vetolujuustulokset yleensä tukevat ohuthietuloksia. Ohuthiemääritykset tehtiin neljästä porausnäytteestä. Kaksi näytettä on seinän elementistä, yksi parvekekaiteesta ja yksi parvekelaatan alapinnasta. Tulokset on esitetty liitteessä 5. Ohuthietulosten perusteella betoni ei ole suojahuokostettua, jolloin se ei ole nykyisen arvion mukaan pakkasenkestävää. Julkisivun ja parvekekaiteen näytteiden ulkopinnassa on jatkuvaa verkkohalkeilua. Syynä voi olla valmistumisen jälkeen syntynyttä halkeilua, mutta osasyynä voi olla myös lievät pakkasvauriot. Parvekelaatan alapinnassa on jatkuvaa vaakasuuntainen mikrorako noin 12 mm alapinnasta. Tähän viittaa myös parvekelaatta näytteen heikko vetolujuusarvo. Päätyseinän näytteen kuntoa voidaan pitää välttävänä ja siinä on kohtalaisesti vaurioita. Kadun puolen seinänäytteen kunto oli parempi, samoin kaidenäytteen kunto on tyydyttävä. Parvekelaattanäytteen kunto on tyydyttävä, mutta siinä on alkavia pakkasvaurioita. 7. Elementtisaumamassan ja parvekelaatan bitumikerroksen pitoisuudet Päätyseinän elementtisaumasta otetussa elastisessa saumamassasta otetussa näytteessä on asbestia, krysotiiliä. Saumamassan PCB- ja lyijypitoisuus ei myöskään ylitä ongelmajätteelle käytettyjä viitearvoja. Parvekelaatan bitumikerroksessa ei ole asbestia ja sen PAH-pitoisuus ei ylitä ongelmajätteelle asetettuja viitearvoja.

8 7 (8) 8. Yhteenveto Kohteen ulkoseinässä on pesubetonipintainen kuorielementti. Elementin paksuus on mm. Elementin ulkopinnassa on säännöllistä ruutumaista halkeilua. Päätyjulkisivun betonin vetolujuus on vähäinen, 0,7 MPa. Betonissa ei ole pakkaskestävyyden edellyttämiä suojahuokosia. On oletettavaa, että heikko vetolujuus johtuu pakkasvauriosta, mutta suurimmaksi osaksi valmistumisen yhteydessä ja sen jälkeen syntyneistä betonin pintakerroksen sisäisistä vaurioista. Julkisivuelementin ulkopinnan karbonatisoituminen on erittäin vähäistä, joskin siinä on joitakin ohuthienäytteissä esiintyneitä paikallisia suuria karbonatisoitumissyvyyksiä. Parvekekaiteen paksuus on noin 100 mm. Siinä on pesubetonipinta, kuten julkisivuelementeissä. Edellä mainituista syistä johtuen kaiteessa esiintyy samoja asioita, kuin julkisivuelementeissä. Kaiteen ulkopinnan karbonatisoitumissyvyys on hyvin pieni, mutta parvekkeen sisäpuolen pinnan karbonatisoitusmisyvyys on huomattavasti suurempi. Parvekkeen laatan kokonaispaksuus oli kahdessa näytteessä 220 mm. Laattanäytteen yläpinnassa on pintalaatta, paksuus 43-47mm. Pintalaatan alla on bitumikerros. Kantavan laatan alapinnassa on halkeilua, mistä syystä betonin vetolujuus jää vähäiseksi, 0,6 MPa. Parvekelaatan alapinnassa on runsaasti kosteusjälkiä. Elementtien saumamassassa on asbestia. Saumamassan PCB- ja lyijypitoisuus on vähäinen. Parvekelaatan bitumivesieristyskerros ei sisällä asbestia ja sen PAH-pitoisuus on vähäinen. Otetuissa näytteissä kloridipitoisuus on vähäinen, eikä pitoisuudella katsota olevan merkitystä betoniterästen korroosiovaurioihin. Julkisivujen saumat ovat heikkokuntoisia. Massoissa on halkeamia, irtoamisia, massa on kovettunut. Massan alla ei ole solukuminauhaa. Ikkunoiden liittymiset julkisivuelementteihin on jo päässyt heikkokuntoiseksi. Julkisivuelementtien saumauksen yhteydessä liittymät on korjattava ja tarkistettava ikkunan suojapeltien ja pielirakenteiden kunto. Julkisivuelementin pinnassa on joitakin suurempia halkeamia. Pintaa lähellä olevat teräkset ovat ruosteessa. Muutoin julkisivun ulkopinnan puolella teräksiä suojaava betonikerros on hyväkuntoinen, emäksinen ja peitepaksuudet ovat normaalit. Ylimmän kerroksen parvekkeen käsijohteen tukiteräkset ovat pinnaltaan ruosteessa. Betoniterästen kuntoa voidaan pitää normaaleina, mikä johtuu betonin vähäisestä karbonatisoitumissyvyydestä.

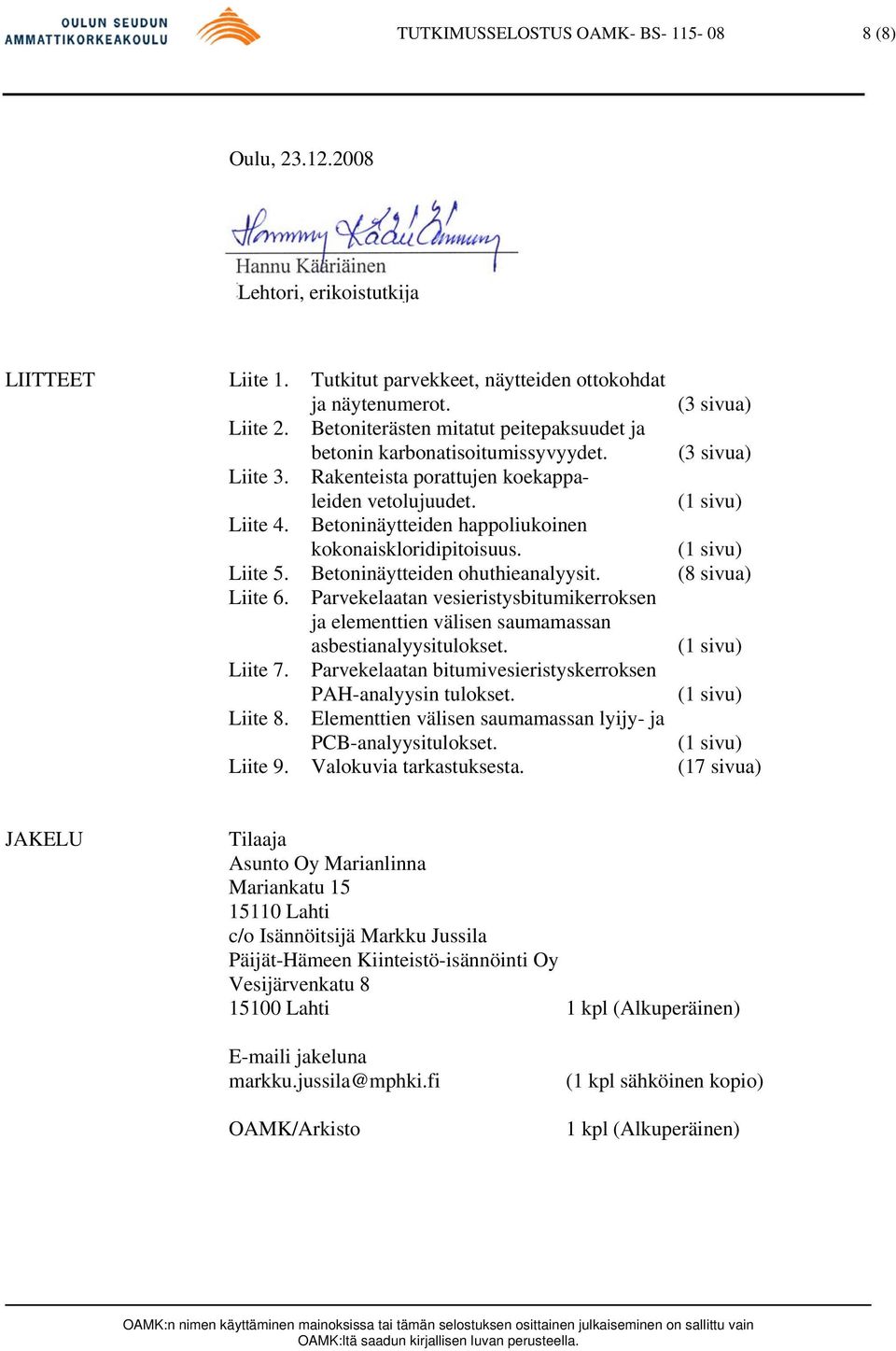

9 8 (8) Oulu, Lehtori, erikoistutkija LIITTEET Liite 1. Tutkitut parvekkeet, näytteiden ottokohdat ja näytenumerot. (3 sivua) Liite 2. Betoniterästen mitatut peitepaksuudet ja betonin karbonatisoitumissyvyydet. (3 sivua) Liite 3. Rakenteista porattujen koekappaleiden vetolujuudet. (1 sivu) Liite 4. Betoninäytteiden happoliukoinen kokonaiskloridipitoisuus. (1 sivu) Liite 5. Betoninäytteiden ohuthieanalyysit. (8 sivua) Liite 6. Parvekelaatan vesieristysbitumikerroksen ja elementtien välisen saumamassan asbestianalyysitulokset. (1 sivu) Liite 7. Parvekelaatan bitumivesieristyskerroksen PAH-analyysin tulokset. (1 sivu) Liite 8. Elementtien välisen saumamassan lyijy- ja PCB-analyysitulokset. (1 sivu) Liite 9. Valokuvia tarkastuksesta. (17 sivua) JAKELU Tilaaja Asunto Oy Marianlinna Mariankatu Lahti c/o Isännöitsijä Markku Jussila Päijät-Hämeen Kiinteistö-isännöinti Oy Vesijärvenkatu Lahti 1 kpl (Alkuperäinen) i jakeluna markku.jussila@mphki.fi OAMK/Arkisto (1 kpl sähköinen kopio) 1 kpl (Alkuperäinen)

10 1(3) LIITE 1. Teräksen avauskohta Kaiteen käsijohteen tutkimuskohta Ikkunan reunan halkeama, elementtisaumoja halki, valokuvat Mittaus 3 Mittaus 1 Porausnäytteet, Mittaus 2 Elementtisauman kittinäyte Päädyn tutkimuskohdat

11 2(3) LIITE 1. Mittaus Mittaus Mittaus 6 Mittaus 7, kaide Mittaus 8, laatta Kadun puolen julkisivun tutkimuskohdat

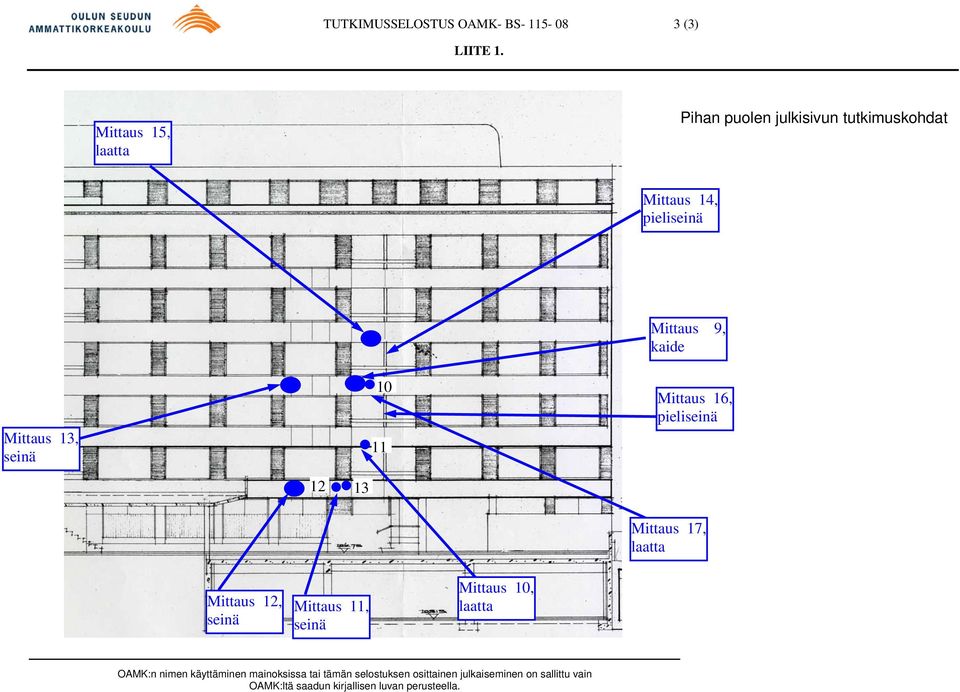

12 3(3) LIITE 1. Mittaus 15, laatta Pihan puolen julkisivun tutkimuskohdat Mittaus 14, pieliseinä Mittaus 9, kaide Mittaus 13, seinä Mittaus 16, pieliseinä Mittaus 17, laatta Mittaus 12, seinä Mittaus 11, seinä Mittaus 10, laatta

13 1 (3) LIITE 2. Julkisivujen ja parvekkeiden tutkittujen kohtien betoniterästen peitepaksuudet sekä karbonatisoitumissyvyydet on esitetty alla olevassa taulukossa. Mittauspaikat on esitetty liitteessä 1. Julkisivujen mittausarvot Rakenne Päätyseinä, mittauskohta 1 Päätyseinä, mittauskohta 2 Päätyseinä, mittauskohta 3 Teräs Betoniterästen peitepaksuudet Karbonatisoitumissyvyys (mm) Ka-arvo Min max K-a.=2,0 Min=2,0 Max.=2,0 K-a.=1,7 Min=1,0 Max.=2,0 K-a.=1,0 Min=1,0 Max.=1,0 K-a.=1,3 Min=1,0 Max.=2,0 K-a.=1,0 Min=1,0 Max.=1,0 K-a.=1,0 Min=1,0 Max.=1,0 K-a.=0,7 Min=0,0 Max.=1,0 K-a.=1,0 Min=1,0 Max.=1,0 K-a.=1,0 Min=1,0 Max.=1,0 Mittausarvojen lukumäärä Keskiarvopaksuus (mm) Minimipaksuus (mm) Maksimipaksuus (mm) Verkkoteräs Pieliteräs Verkkoteräs Pieliteräs Verkkoteräs Pieliteräs Kadun puolen Verkkoteräs seinä, mittauskohta 4 Pieliteräs Kadun puolen Verkkoteräs seinä, mittauskohta 5 Pieliteräs Kadun puolen Verkkoteräs seinä, mittauskohta 6 Pieliteräs Pihan puolen Verkkoteräs seinä, mittauskohta 11 Pieliteräs Pihan puolen Verkkoteräs seinä, mittauskohta 12 Pieliteräs Pihan puolen Verkkoteräs seinä, mittauskohta 13 Pieliteräs

14 2 (3) LIITE 2. Rakenne Kadun puoli, parvekkeen kaide, mittauskohta 7 Kadun puoli, parvekkeen laatta, mittauskohta 8 Pihan puoli, parvekkeen kaide, mittauskohta 9 Pihan puoli, parvekkeen laatta, mittauskohta 10 Pihan puoli, parvekkeen laatta, mittauskohta 15 Pihan puoli, parvekkeen laatta, mittauskohta 17 Teräs Verkkoteräs, sisäpinta Verkkoteräs, ulkopinta Parvekkeiden mittausarvot Betoniterästen peitepaksuudet Karbonatisoitumissyvyys (mm) Ka-arvo Min max K-a.=9,5 Min=5,0 Max.=14,0 K-a.=1,0 Min=1,0 Max.=1,0 Mittausarvojen lukumäärä Keskiarvopaksuus (mm) Minimipaksuus (mm) Maksimipaksuus (mm) Pieliteräs Verkkoteräs, pitkittäinen Verkkoteräs, poikittainen Verkkoteräs, sisäpinta Verkkoteräs, ulkopinta Pieliteräs Verkkoteräs, pitkittäinen Verkkoteräs, poikittainen Verkkoteräs, pitkittäinen Verkkoteräs, poikittainen Verkkoteräs, pitkittäinen Verkkoteräs, poikittainen K-a.=27,2 Min=18,0 Max.=34,0 K-a.=11,5 Min=8,0 Max.=15,0 K-a.=0,8 Min=0,0 Max.=1,0 K-a.=25,0 Min=20,0 Max.=30,0 K-a.=25,5 Min=25,0 Max.=26,0 K-a.=28,0 Min=26,0 Max.=30,0 Taulukossa merkintä pitkittäinen teräs tarkoittaa kaiteen suuntaista laatan alapinnan terästä. Taulukossa merkintä poikittainen teräs tarkoittaa kaidetta vastaan kohtisuorassa olevaa alapinnan terästä.

15 3 (3) LIITE 2. Parvekkeiden mittausarvot Rakenne Teräs Betoniterästen peitepaksuudet Karbonatisoitumissyvyys (mm) Ka-arvo Min max Mittausarvojen lukumäärä Keskiarvopaksuus (mm) Minimipaksuus (mm) Maksimipaksuus (mm) Pihan puoli, parvekkeen pieliseinä, Verkkoteräs mittauskohta 14 Pieliteräs Pihan puoli, parvekkeen pieliseinä, mittauskohta 16 Pääty, ylin kerros, parvekkeen käsijohde Verkkoteräs Pieliteräs Pieliteräs, yläpinta Pieliteräs, alapinta K-a.=18,0 Min=17,0 Max.=19,0 K-a.=11,5 Min=11,0 Max.=12,0 K-a.=1,0 Min=1,0 Max.=1,0

16 1 (1) LIITE 3. Rakenteista porattujen koekappaleiden betonin vetolujuusarvot. Rakenne Päätyseinä, näyte 2. Kadun puoleinen seinä, näyte 5 Kadun puoleinen parvekkeen kaide, näyte 6 Kadun puoleinen parvekkeen laatta, näyte 9 Pihan puoleinen parvekkeen kaide, näyte 10 Pihan puoleinen parvekkeen laatta, näyte 11 Pihan puoleinen seinä, näyte 12 Vetolujuus MN/m 2 0,72 3,72 2,38 0,60 2,35 2,14 3,11

17 1 (1) LIITE 4. Ulkoseinä-, parvekelaatta- ja kaidenäytteiden happoliukoinen kokonaiskloridipitoisuus. Rakenne Näyte Kloridipitoisuus (%) Päätyseinä 3 < 0,01 Kadun puoleinen seinä 5 < 0,01 Kadun puoleinen parvekkeen kaide 6 0,02 Kadun puoleinen parvekkeen laatta 9 < 0,01 Pihan puoleinen parvekkeen kaide 10 0,01 Pihan puoleinen parvekkeen laatta 11 < 0,01 Pihan puoleinen seinä 13 < 0,01 Näytteen syvyys Koko kuoren paksuus, 41 mm Koko kuoren paksuus, 88 mm Ulkopinnasta n mm Alapinnasta n mm Sisäpinnasta n mm Alapinnasta n mm Koko kuoren paksuus, 38 mm

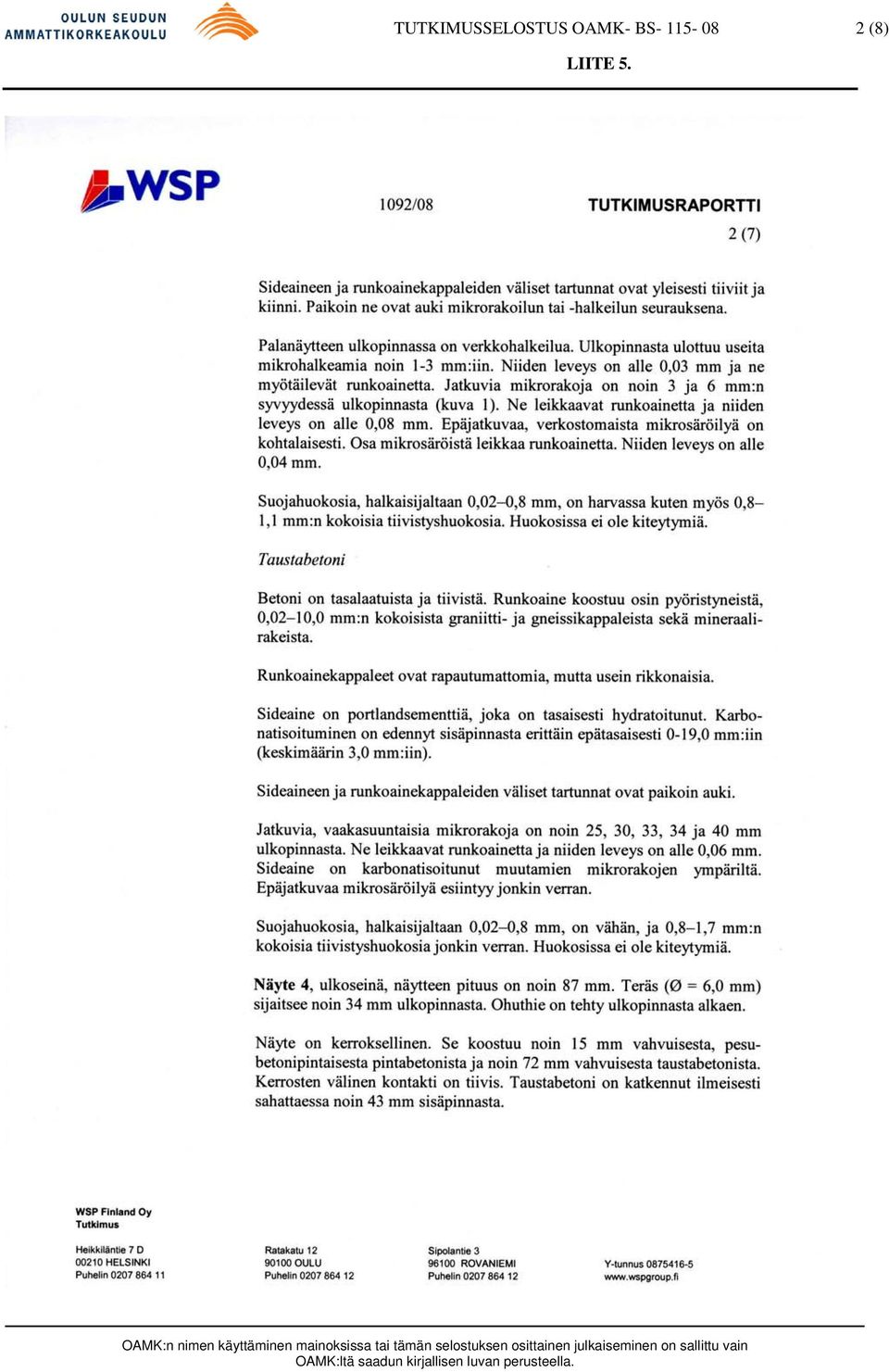

18 1 (8) LIITE 5.
