Allastilojen ilmastointiin FlexoPool. Tuotteen esittely ja järjestelmän kuvaus

Koko: px
Aloita esitys sivulta:

Download "Allastilojen ilmastointiin FlexoPool. Tuotteen esittely ja järjestelmän kuvaus"

Transkriptio

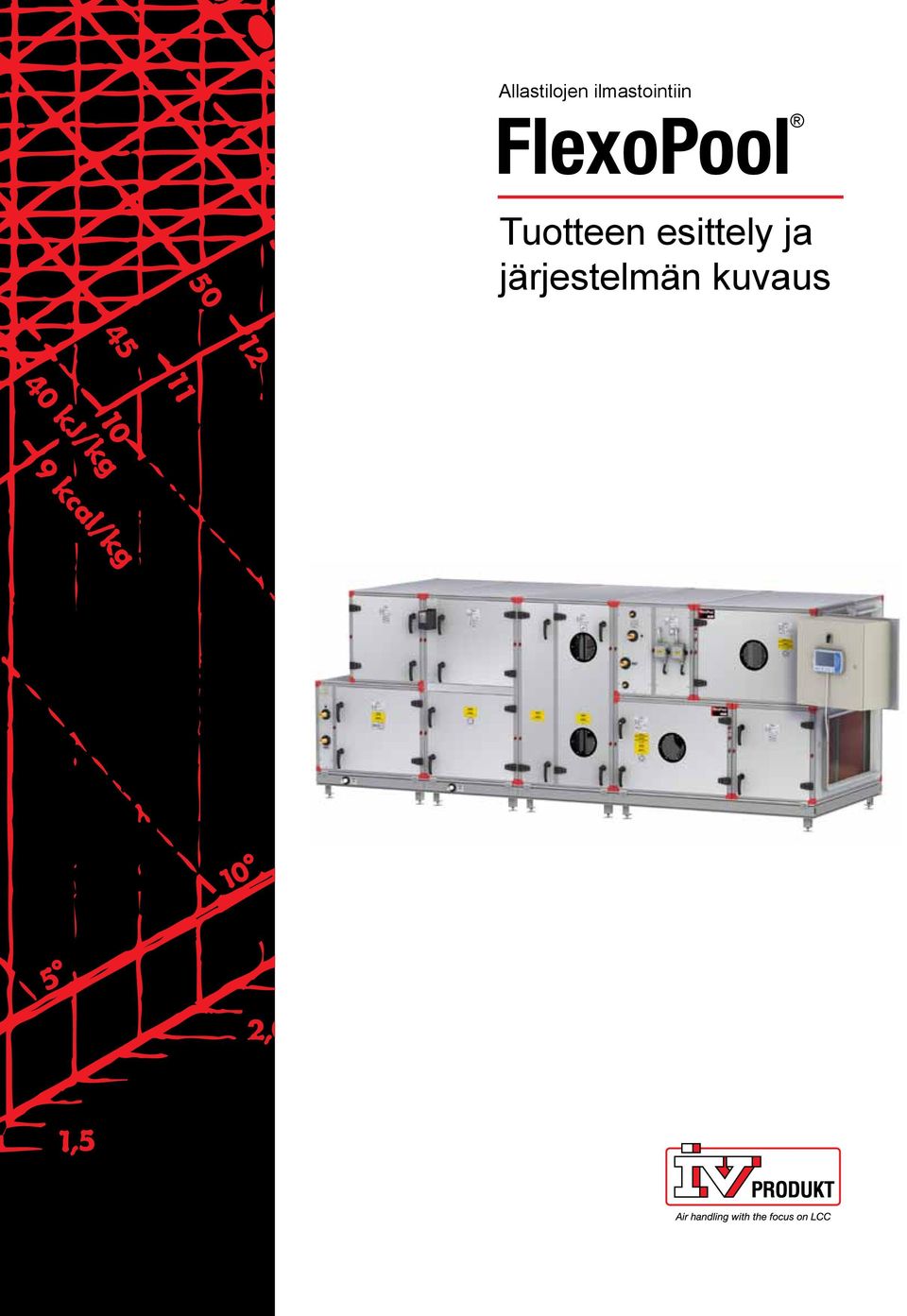

1 Allastilojen ilmastointiin FlexoPool Tuotteen esittely ja järjestelmän kuvaus

2 IV Produkt IV Produkt kehittää, valmistaa ja myy ympäristöystävällisiä ja energiatehokkaita ilmankäsittelylaitteita. Olemme tehneet tätä vuodesta 1969 alkaen. Tuotekehitys Asetamme suuret vaatimukset tarkkuudelle, kun kehitämme uusia tuotteita ja valmistusmenetelmiä, jotta voit säästää resursseja sekä asennus-, käyttö- ja kunnossapitokuluja tarvittavia resursseja. Pyrimme jatkuvasti tekemään tuotteistamme energiatehokkaampia. Kun kehitämme uusia tuotteita ja mitoitusohjelmaamme, otamme aina huomioon tuotteen elinkaaren aikana tulevat kokonaiskustannukset, jotka muodostuvat investointi-,energia-, ja huoltokustannuksista. Lisäksi huomioimme tietysti ympäristökuormituksen. Pyrimme aina pitämään koko elinkaaren aikana aiheutuvat kustannukset alhaisina. IVProdukt Designer Voit helpottaa arkipäivääsi mitoitusohjelmamme avulla. Se auttaa oikean valinnan tekemisessä jo suunnitteluvaiheessa. Myyntiosastomme auttaa mielellään ohjelman käytössä. Se on ladattavissa osoitteesta Laatu ja ympäristö Laatujärjestelmämme on ISO sertifioitu. Näin varmistetaan hyvä laatu. Asiakkaat ja käyttäjä saavat mielenrauhaa tuotteen koko elinkaaren ajaksi. Tuotteemme kehitetään ja valmistetaan ISO sertifioidun ympäristöjärjestelmämme pohjalta. Tuotteet ympäristömerkitään niiden materiaalien ja kierrätysasteen mukaan. Eurovent Tuotteidemme suorituskyky on testattu riippumattomissa laboratorioissa EN328-, EN327-, EN1048- ja EN standardien mukaisesti. Eurovent-energiamerkintä mahdollistaa kustannusten laskemisen ja tarkistamisen luotettavien teknisten tietojen ja huolellisesti testattujen komponenttien ansiosta. Växjössä toimivan IV Produktin omistaa IV Produkt Holding AB. AHU N : and AHU N : Range: Envistar and Flexomix

3 Parhaat ratkaisut perustuvat pitkään kokemukseen. Raikasta ilmaa uimahalliin FlexoPool tekee uimahallien sisäilmastosta raikkaan ja kävijöistä iloisempia. Hallin oikea olosuhde hallitaan säätämällä ulkoilman ja kiertoilman suhdetta. Tämä on todettu pohjoismaisessa ilmastossa energiatehokkaimmaksi tavaksi hallita allastilojen kosteutta. Flexopool koneessa on tehokas lämmöntalteenottojärjestelmä, jota voidaan haluttaessa tehostaa lämpöpumpulla. Oikea sisäilmasto Uimahalleissa on erittäin tärkeää, että ilmastointijärjestelmä on oikein mitoitettu ja toimintavarma. Kylmänä vuodenaikana uimahallia voi verrata painekattilaan. Jos paine ajaa kosteuden rakenteisiin, aiheutuu kosteusvaurioita. Kosteudenpoiston täytyy toimia luotettavasti. Kosteudenpoistoa ja lämpötilaa tulee ohjata vuodenaikojen mukaan. Toimintavarmuus Ilmastointilaite on uimahallin keuhkot ja sydän, joten se ei saa pysähtyä, kuten ei ihmisilläkään. FlexoPool on kehitetty pohjoismaista ilmastoa varten. Se on yksinkertainen ja toimintavarma ratkaisu. FlexoPool on saatavissa toimintavalmiina ohjausvarusteineen, joka on kytkettävissä ylempiin ohjausjärjestelmiin. Edulliset käyttökustannukset Mahdollisimman tehokkaan lämmöntalteenoton varmistamiseksi on FlexoPool mahdollista varustaa vakiona olevan Glykoli-lämmöntalteenoton lisäksi lämpöpumpulla. Lämpöpumpun energiasäästö verrattuna investointikustannuksiin on vertailtavissa IV Produktin omalla mitoitusohjelmalla. Teho mitoitetaan käyttökohteen tarpeiden mukaan. FlexoPool on saatavana kahdeksana vakiokokona. Ilmavirtaus on 0,5 m³/s - 6 m³/s, joten ne soveltuvat kaikkialle pienistä hotellien uima-altaista suuriin seikkailuvesipuistoihin. Jos tarvitaan enemmän tehoa, ota yhteys IV Produktiin.

4 Toimintaperiaate Käyttö talvipäivinä, kun kosteutta on poistettava Kevät ja syksy, kun kosteutta on poistettava Ilmankosteutta ohjataan säätämällä ulkoilman ja kiertoilman suhdetta. Talvella Pohjoismaissa ulkoilman kosteus on niin pieni, että jo minimi ulkoilmamäärällä pystytään kosteus pitämään kurissa. Pienestä ulkoilmamäärästä johtuen LTO toimii erittäin tehokkaasti. Mikäli koneessa on lämpöpumppu lisä LTO:na se tuottaa tarvittaessa lämmintä vettä, altaan, lämmitysjärjestelmän tai käyttöveden lämmitystarpeeseen. Ilmankosteutta ohjataan säätämällä ulkoilman ja kiertoilman suhdetta. Pohjoismaissa ulkoilman kosteus on niin pieni, että jo minimi ulkoilmamäärällä pystytään kosteus pitämään kurissa n. 0 oc asti. Sitä lämpimämpinä hetkinä, joudutaan ulkoilman määrää lisäämään. Pienestä ulkoilmamäärästä johtuen LTO toimii erittäin tehokkaasti. Kesä, kun kosteutta on poistettava Kesällä kun ulkoilman kosteus on korkeampi ajetaan halliin pelkkää ulkoilmaa. Aivan kuumimpina ja kosteimpina hellepäivinä saattaa jopa Suomessa hallin kosteus nousta yli asetetun, mutta siitä ei ole hallin rakenteille vaaraa. Yökäyttö, kosteutta ei tarvitse poistaa Yöllä, kun halli ei ole käytössä, voidaan koneella ajaa pelkkää kiertoilmaa. Kosteuden noustessa hallissa, kone lähtee automaattisesti lisäämään ulkoilman määrää, kunnes saavuttaa asetusarvon ja palaa kiertoilmakäytölle. Lämpöpumpun liitäntäperiaate Jos koneeseen on asennettu lisälämmöntalteenottoa varten lämpöpumppuyksikkö, saadaan sen avulla lämmintä vettä allasveden, ilmastoinnin jälkilämmityksen tai käyttöveden lämmitystarpeisiin. Jos lämpöpumpun tuottama energia ei riitä pitää järjestelmä olla kytketty kaukolämpöverkoston kanssa sarjaan. Lämpöpumpun kannattavuuslaskelma pitää aina tehdä tapauskohtaisesti.

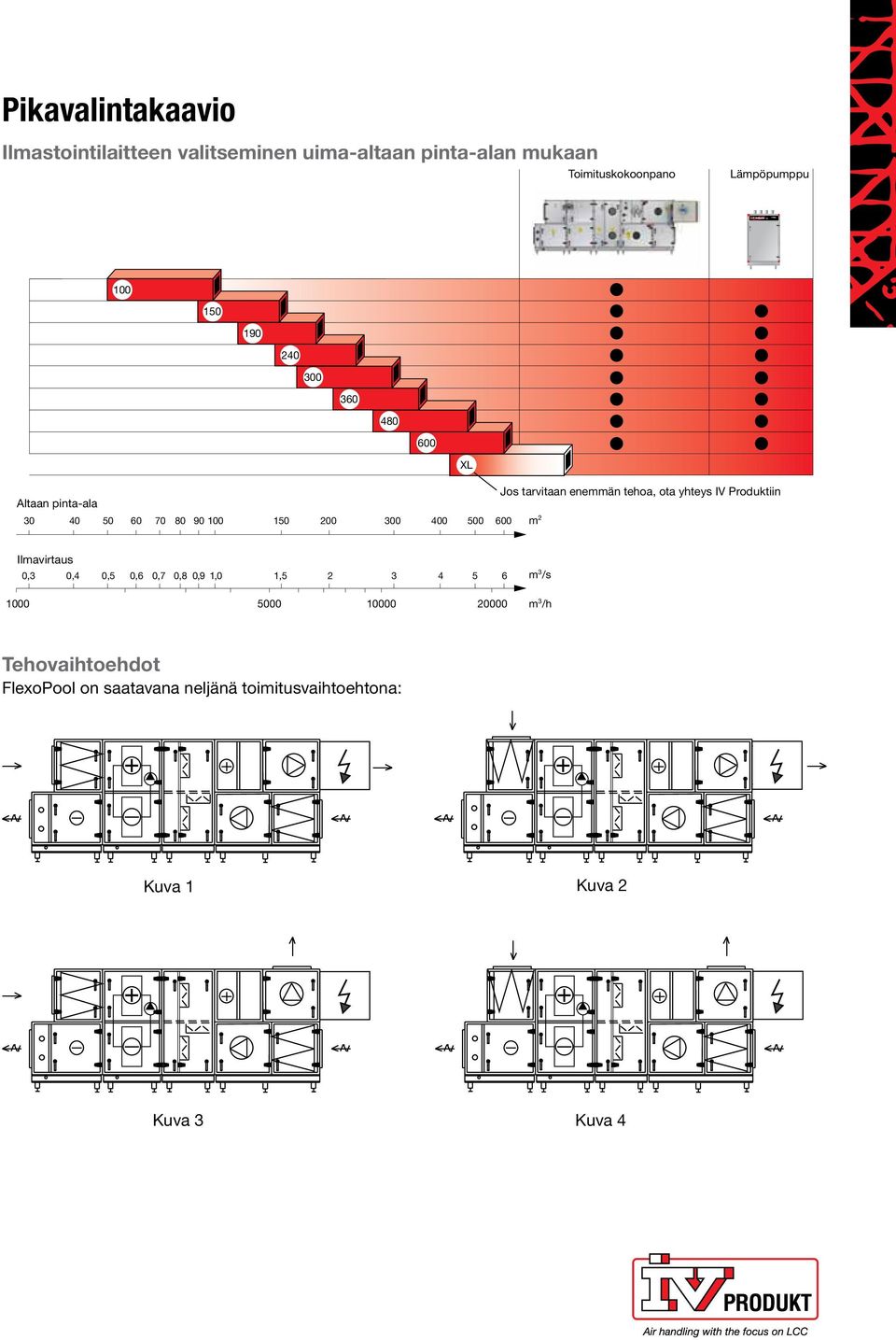

5 Pikavalintakaavio Ilmastointilaitteen valitseminen uima-altaan pinta-alan mukaan Toimituskokoonpano Lämpöpumppu XL Jos tarvitaan enemmän tehoa, ota yhteys IV Produktiin Altaan pinta-ala m 2 Ilmavirtaus 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1,0 1, m 3 /s m 3 /h Tehovaihtoehdot FlexoPool on saatavana neljänä toimitusvaihtoehtona: Kuva Bild 11 Kuva Bild 22 Kuva Bild 3 Kuva Bild 4 4

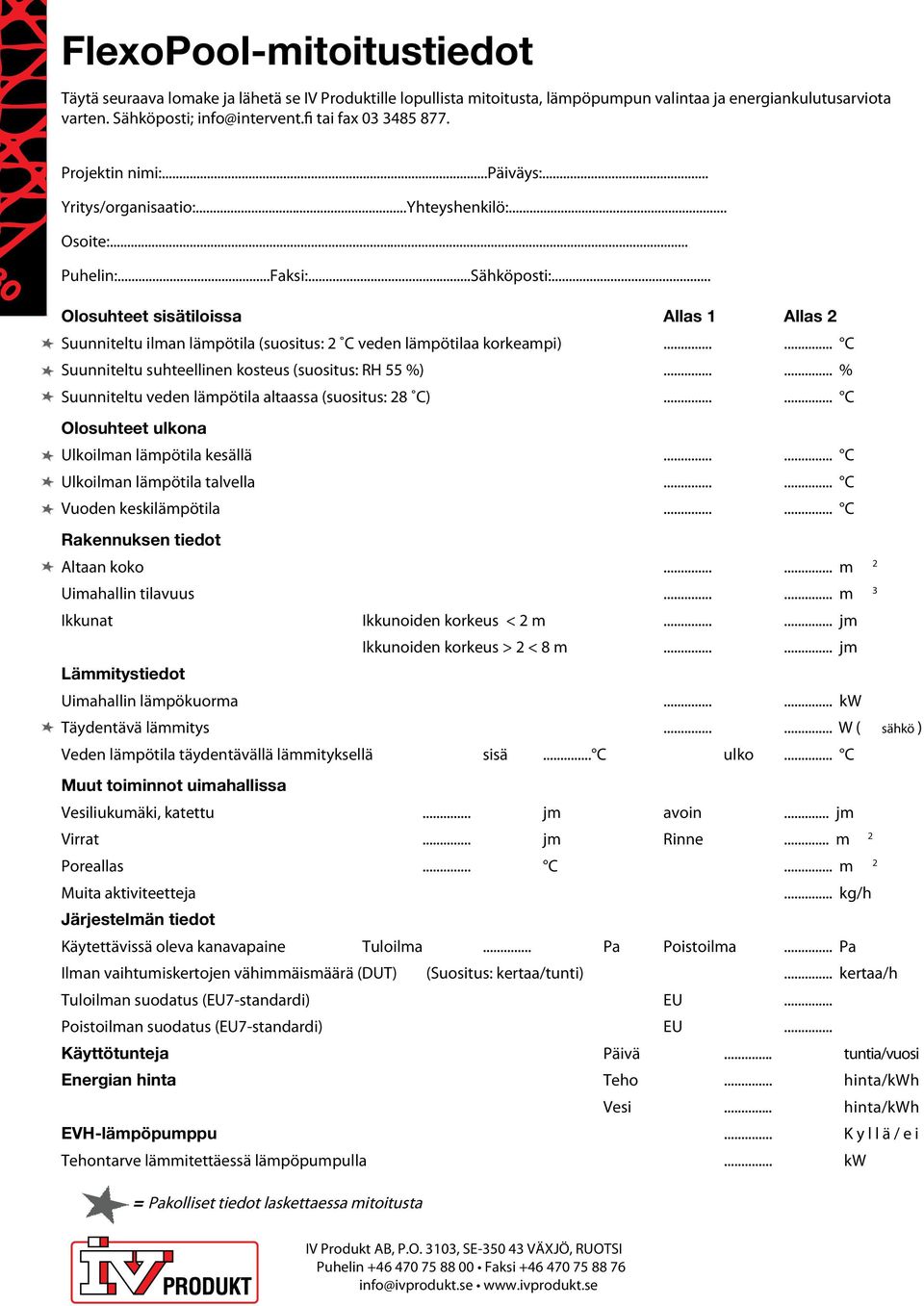

6 -mitoitustiedot Täytä seuraava lomake ja lähetä se IV Produktille lopullista mitoitusta, lämpöpumpun valintaa ja energiankulutusarviota varten. Sähköposti; tai fax Projektin nimi:...päiväys:... Yritys/organisaatio:...Yhteyshenkilö:... Osoite:... Puhelin:...Faksi:...Sähköposti:... Olosuhteet sisätiloissa Allas 1 Allas 2 Suunniteltu ilman lämpötila (suositus: 2 C veden lämpötilaa korkeampi) C Suunniteltu suhteellinen kosteus (suositus: RH 55 %) % Suunniteltu veden lämpötila altaassa (suositus: 28 C) C Olosuhteet ulkona Ulkoilman lämpötila kesällä C Ulkoilman lämpötila talvella C Vuoden keskilämpötila C Rakennuksen tiedot Altaan koko m 2 Uimahallin tilavuus m 3 Ikkunat Ikkunoiden korkeus < 2 m jm Ikkunoiden korkeus > 2 < 8 m jm Lämmitystiedot Uimahallin lämpökuorma kw Täydentävä lämmitys W ( sähkö ) Veden lämpötila täydentävällä lämmityksellä sisä... C ulko... C Muut toiminnot uimahallissa Vesiliukumäki, katettu... jm avoin... jm Virrat... jm Rinne... m 2 Poreallas... C... m 2 Muita aktiviteetteja... kg/h Järjestelmän tiedot Käytettävissä oleva kanavapaine Tuloilma... Pa Poistoilma... Pa Ilman vaihtumiskertojen vähimmäismäärä (DUT) (Suositus: kertaa/tunti)... kertaa/h Tuloilman suodatus (EU7-standardi) EU... Poistoilman suodatus (EU7-standardi) EU... Käyttötunteja Päivä... tuntia/vuosi Energian hinta Teho... hinta/kwh Vesi... hinta/kwh EVH-lämpöpumppu... Kyllä/ei Tehontarve lämmitettäessä lämpöpumpulla... kw = Pakolliset tiedot laskettaessa mitoitusta IV Produkt AB, P.O. 3103, SE VÄXJÖ, RUOTSI Puhelin Faksi info@ivprodukt.se

7 Dim_data Flexobad_Final.indd , 15:29

8

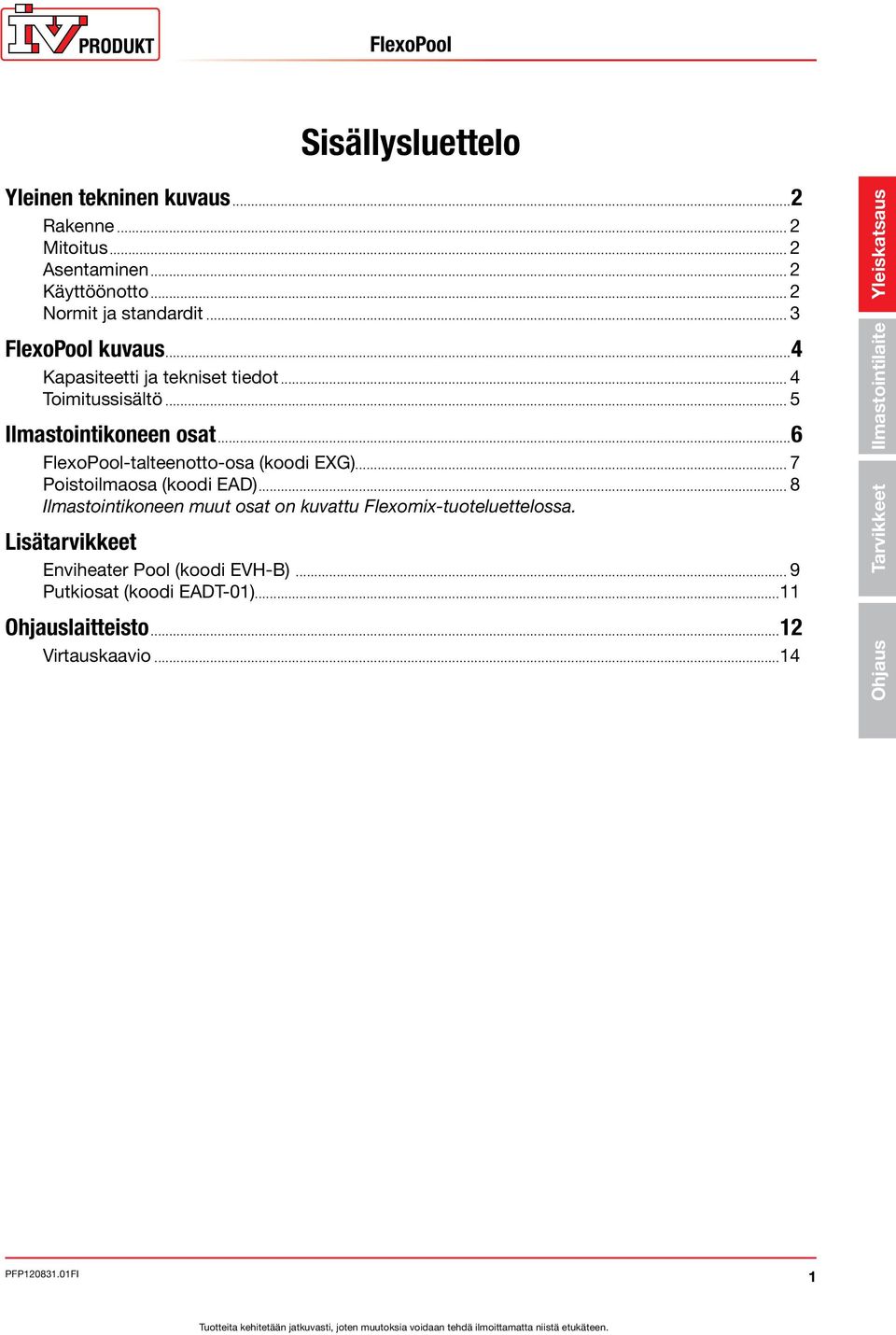

9 Sisällysluettelo Yleinen tekninen kuvaus...2 Rakenne... 2 Mitoitus... 2 Asentaminen... 2 Käyttöönotto... 2 Normit ja standardit... 3 FlexoPool kuvaus...4 Kapasiteetti ja tekniset tiedot... 4 Toimitussisältö... 5 Ilmastointikoneen osat...6 FlexoPool-talteenotto-osa (koodi EXG)... 7 Poistoilmaosa (koodi EAD)... 8 Ilmastointikoneen muut osat on kuvattu Flexomix-tuoteluettelossa. Lisätarvikkeet Enviheater Pool (koodi EVH-B)... 9 Putkiosat (koodi EADT-01)...11 Yleiskatsaus Ilmastointilaite Tarvikkeet Ohjauslaitteisto...12 Virtauskaavio...14 Ohjaus PFP FI 1

10 Yleinen tekninen kuvaus Yleinen tekninen kuvaus Rakenne FlexoPool ilmastointikone on tarkoitettu allastilojen ilmastointiin. Koneita on saatavilla ilmamääräalueelle 0,5-6,0 m³/s. Allastilojen kosteutta hallitaan säätämällä ulkoilman ja kiertoilman suhdetta. FlexoPool on saatavissa toimintavalmiina yksikkönä sähkö- ja ohjausvarustein. Lämmöntalteenooton poistopuolen patteri on erikoiskäsitelty vaativiin olosuhteisiin. Koneen kaikkien komponenttien materiaalivalinnoissa on huomioitu allastilojen aggressiiviset ilmasto-olosuhteet. Luukut ja lukot Runko Ilmastointilaitteen osat on kiinnitetty ruiskuvalettuihin anodisoituihin alumiiniprofiileihin. Luukut ja paneelit on valmistettu kaksinkertaisesta alumiini-/sinkkikäsitellystä teräslevystä. Suojapinnoite (ALC) täyttää C4-korroosionestoluokan vaatimukset. Levyjen väliin jäävä eriste on yleensä palonkestävää 25 mm:n vuorivillaa. Kotelo täyttää tiiviysluokan B vaatimukset alipaineessa ja T4-lämmönläpäisyvaatimukset CEN EN1886 -standardin mukaisesti. Kanavaliitännät 1. Profiili on anodisoitua alumiinia. 2. Luukuissa kaksoislevyrakenne 3. Rullahelalla varustetut lukot Kaikissa tarkistusluukuissa on säädettävät saranat. Oven lukossa on rullahela vakiovarusteena. Liikkuvien osien edessä on avaimella lukittava ovi. Mitoitus Ilmastointilaite mitoitetaan IV Produkt Designerin ja Flexomix-tuoteluettelon avulla. Asentaminen FlexoPool on asennettava tilaan, jossa lämpötila on alueella C ja jossa kosteuspitoisuus alittaa kylmänä vuodenaikana 3,5 g ilmakiloa kohden. Asentaminen FlexoPool kiinnitetään säädettävillä jaloilla varustettuihin jalustapalkkeihin. Kytkeminen Toinen urakoitsija yhdistää EVH-lämpöpumpun ilmastointilaitteeseen. Koneessa on suorakaiteen muotoiset kanavaliitännät, joihin voidaan kiinnittyä joko listaliitoksella tai kulman ruuviliitoksilla. Käyttöönotto FlexoPool-käyttöönotto on annettava IV Produkt AB:n valtuutetun henkilöstön tehtäväksi. 2 PFP FI

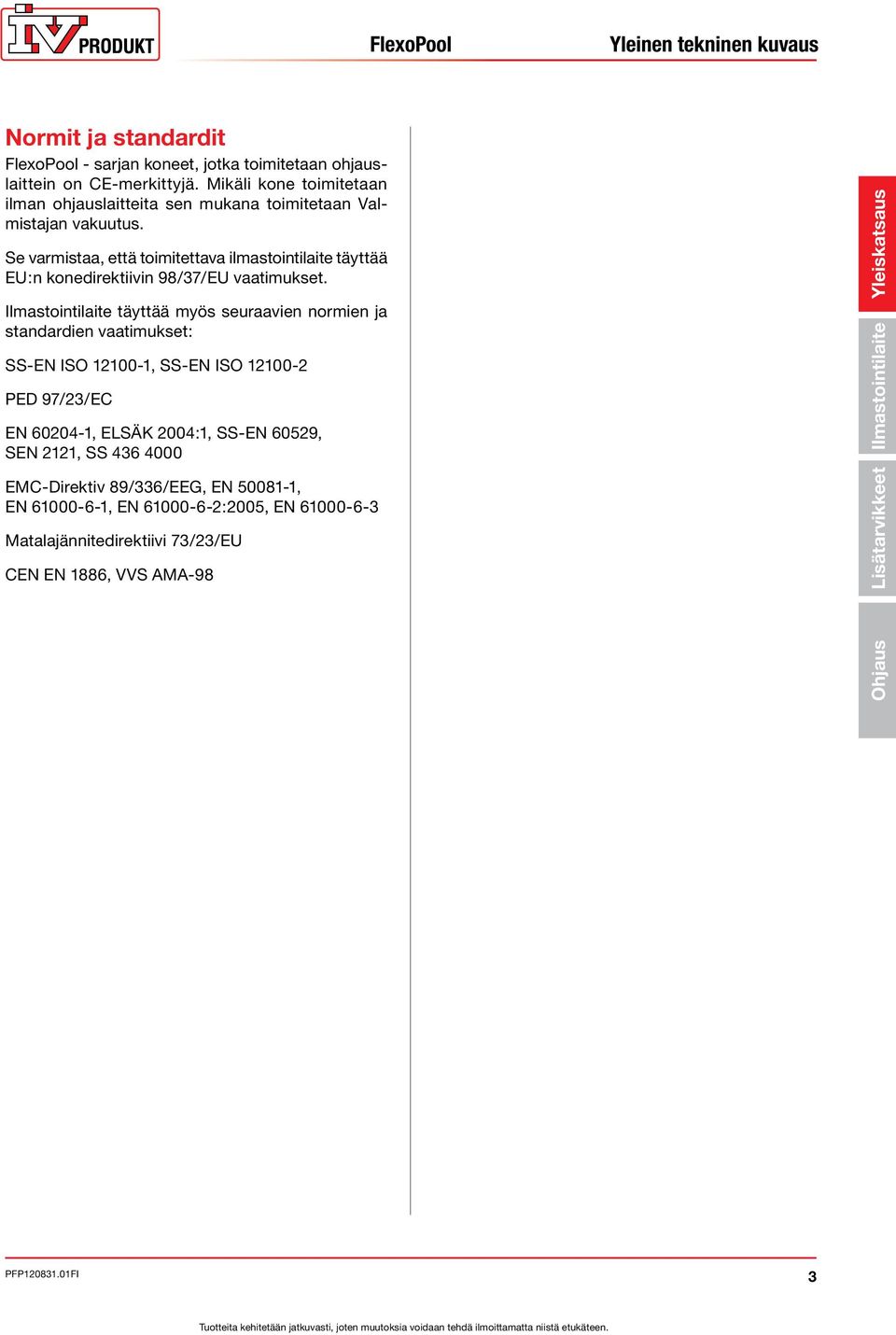

11 Yleinen tekninen kuvaus Normit ja standardit FlexoPool - sarjan koneet, jotka toimitetaan ohjauslaittein on CE-merkittyjä. Mikäli kone toimitetaan ilman ohjauslaitteita sen mukana toimitetaan Valmistajan vakuutus. Se varmistaa, että toimitettava ilmastointilaite täyttää EU:n konedirektiivin 98/37/EU vaatimukset. Ilmastointilaite täyttää myös seuraavien normien ja standardien vaatimukset: SS-EN ISO , SS-EN ISO PED 97/23/EC EN , ELSÄK 2004:1, SS-EN 60529, SEN 2121, SS EMC-Direktiv 89/336/EEG, EN , EN , EN :2005, EN Matalajännitedirektiivi 73/23/EU CEN EN 1886, VVS AMA-98 Yleiskatsaus Ilmastointilaite Lisätarvikkeet Ohjaus PFP FI 3

12 Ilmastointilaitteen kuvaus Ilmastointilaitteen kuvaus FlexoPool ilmastointikone on tarkoitettu allastilojen ilmastointiin. Allastilojen kosteutta hallitaan säätämällä ulkoilman ja kiertoilman suhdetta. Poistoilman lämpö otetaan talteen Glykoli LTO-laitteilla, sekä mahdollisesti Enviheater Pool ilma/vesi- lämpöpumpun avulla. Saatavana 8 kokovaihtoehtona virtausalueella 0,5-6,0 m 3 /s. Jos tarvitaan enemmän tehoa, ota yhteys IV Produktiin. Glykoli-lämmöntalteenottopiiri on mahdollista saada valmiina kokonaisuutena putkistovarusteineen. Lämmöntalteenoton tehostamiseksi on lisävarusteena saatavissa Enviheater ilma/vesi lämpöpumppu. Sen kannattavuuslaskelma on tehtävissä IV Produktin omalla mitoituslaskennalla. Ohjaus- ja säätölaitteisto voidaan yhdistää kiinteistön tietojärjestelmään. Toimitetaan lohko- tai yksikköyksikkökoneena, mukana voimansyötön, ohjauksen ja turvalaitteiden ohjauskaappi valmiiksi koottuna, yhdistettynä ja tehtaalla koestettuna. Ilmastointilaite voidaan toimittaa myös ilman ohjauslaitteita. Kapasiteetti ja tekniset tiedot Suorakäyttöisilla puhaltimilla varustetut ilmastointilaitteet Koko Suurin ilmavirtaama, tuloilma/poistoilma, m³/s 1,00 1,50 1,90 2,40 3,00 3,60 4,80 6,00 Nimellisilmavirtaama, tuloilma/poistoilma, m³/s 0,80 1,20 1,52 1,92 2,40 2,88 3,84 4,80 Pienin ilmavirtaama, tuloilma/poistoilma, m³/s 0,50 0,90 1,16 1,47 1,67 2,07 2,67 3,33 Pienin ulkoilman virtaama (m³/s) 0,17 0,31 0,41 0,51 0,59 0,73 0,93 1,17 Suurin kosteudenpoistokapasiteetti (kg/h) Moottoriteho, TF V 50 Hz * (kw) 1,1 1,5 2,2 2,2 3,0 3,0 5,5 7,5 Moottoriteho, FF V 50 Hz * (kw) 1,1 1,5 2,2 2,2 3,0 3,0 5,5 7,5 Ulkoinen kanavapaine * tuloilma/poistoilma (Pa) Lämpöpumppu EVH-B * (koko) * Esimerkissä nimellisvirtaama ja 40 % ulkoilmaa +5 C; suhteellinen kosteus 65 %, 60 % paluuilmaa +30 C; suhteellinen kosteus 55%. 4 PFP FI

13 Ilmastointilaitteen kuvaus Toimitussisältö G A J Ohjauskaappi, mitat kuljetettaessa Yleiskatsaus poisto poisto toim.osa 1 toim.osa 2 toim.osa 3 toim.osa 4 K K J G Toimitusosat 1 ja 4 voidaan haluttaessa purkaa Lämpöpumppupatterin liitäntä a = sisäinen ohjauskaappi b = ulkoinen ohjauskaappi Ilmastointilaite Lisätarvikkeet Mitat (mm) Koko A B C D E F G H I J * K L M * Ohjaus Paino (kg) *Mitat suorakäyttöisellä puhaltimella Toimitusosa Koko Kokonaispaino Höyrystinpatteri EAD-osassa PF SE 5

14 Ilmastointilaitteen osat Ilmastointilaitteen osat 1. Tuloilman suodatinosa Sisältää pussisuodattimen (suodatinluokka valittavissa) ja U-putkipainemittarin. 2. Talteenotto-osa Patterilämmönvaihtimen mukana toimitetaan valmiiksi täytetty nestepiiri, kierrosnopeusohjattu pumppu ja paisuntajärjestelmä. 3. Sekoitusosa Sekoitusosan pellit ovat alumiinia. 4. Lämpöpatteriosa Veden jälkilämmityspatterissa on kupari- tai alumiiniputket ja alumiinilamellit. 5. Tuloilman puhallinosa Hihnakäyttöisessä puhaltimessa on taaksepäin taivutetut sekoittimet ja yksinopeusmoottori tai kierrosnopeusohjattu Windstrong-tyyppinen suorakäyttö. 6. Poistoilman suodatinosa Sisältää pussisuodattimen (suodatinluokka valittavissa) ja U-putkipainemittarin. 7. Poistoilman puhallinosa Hihnakäyttöisessä puhaltimessa on taaksepäin taivutetut sekoittimet ja yksinopeusmoottori tai kierrosnopeusohjattu Windstrong-tyyppinen suorakäyttö. 8. Poistoilmaosa (koodi EAD) Poistoilmaosan peruskokoonpanossa on Kondenssiallas ja kondenssivedenpoistoyhde korroosiota kestävää materiaalia. Osa voidaan varustaa talteenottopatterilla energian ottamiseksi talteen poistoilmasta esimerkiksi jos lämpöpumppua käytetään. 9. Kääntyvä ohjauskaappi Saranoitu kääntyvä ohjauskaappi sisältää pääkatkaisimet, puhaltimien ja kiertopumppujen moottoriryhmät, apureleet, puhaltimien aikareleet ja kiertopumpun jäähdytysaineen. Ohjauslaitteet ohjaavat koneen toimintaa tehtaan oman säätöohjelman mukaisesti, pitäen allastilan kosteuden ja lämpötilan asetusarvojen mukaisina. A. Lämpöpumppu Enviheater Pool B. Paisuntasäiliö ja jäähdytysainepumppu (pakkauksessa) C. Ilmakello (ei sisälly toimitukseen) D. Putket ja putkivedot (ei sisälly toimitukseen) Ilmastointilaitteen muut osat on kuvattu Flexomixtuoteluettelossa. D C A B PFP FI

15 Ilmastointilaitteen osat FlexoPool-talteenotto-osa (koodi EXG) Vaihtoehdot Ilmastointilaite Yleiskatsaus Paino Koko Paino (kg) Koko Paino (kg) Lämmöntalteenotto-osa korroosiota kestävä Flexo- Pool EXG perustuu patteritalteenottoon. Kokoonpano FlexoPool EXG toimitetaan kokonaisena talteenottoyksikkönä, joka koostuu tulo- ja poistoilmapattereista, putkiliitännöistä ja kierrosnopeusohjatusta pumpusta. Järjestelmä toimitetaan valmiiksi nesteellä täytettynä, ilmattuna, säädettynä ja koekäytettynä. Lämmönsiirtoa ohjataan taajuusohjatun kiertopumpun aikaansaamalla muuttuvalla nestevirtaamalla. Taajuusmuuttaja on asennettu ulkopuolelle yksikön tarkistuspuolelle. Nestejärjestelmän staattista painetta valvotaan signaaliliitännällä varustetun painemittarin avulla. Jos paine laskee tai nousee, kiertopumppu pysähtyy ja aiheuttaa hälytyksen. Kosteutta ei siirretä tuloilmaan vaan sen sisältä energia otetaan talteen. Kondenssivesi kerätään tippakaukaloon, jossa on ulkoinen poistoliitäntä (Ø 32 mm). Vesilukkoa ei tarvita, jos järjestelmässä on painetta muodostava puhallin. Kosteuden lisääntyminen aiheuttaa jään kertymisvaaran poistoilmapatteriin. Jään muodostuminen estetään säätämällä nestevirtausta järjestelmässä kierrosnopeusohjatun kiertopumpun avulla Kytkentäsuositus ja sulake TALTEENOTTO-OSAN KYTKENNÄT TAAJUUSMUUTTAJA L1/L L2 L3/N PE KYTKENTÄRASIA GP Moottorin tiedot Koko Teho (W) Virta (A) + - SYÖTTÖ 230V OHJAUS 0-10V= KÄYNNISTYS/ PYSÄYTYS HÄLYTYS (HÄLYTYS LOPETTAA) Jännite (V) Sulake (AT) , Koodiavaimet EXG -a -b -c -d -e a - Koko 100, 150, 190, 240, 300, 360, 480, 600 b - Kotelo 00 = Vakioeristys Tarvikkeet Ohjaus Patterit ja muut laitteet tarkistetaan lukittavien tarkastusluukkujen kautta. Laite toimitetaan jalustalla. c - Tuloilmapatterin riviluku d - Poistoilmapatterin riviluku e - Tuloilma U = Yläpuolella PFP FI rev01 7

16 Ilmastointilaitteen osat Jäteilmaosa (koodi EAD) Putkiliitännän paino Koko Paino (kg) ilman talteenottoa Paino (kg) talteenotolla Talteenoton putkiliitäntä, ulkoinen Ø (mm) Jäteilmaosa EAD sijoitetaan EXG-kierrätyslaitteen jälkeen. Jäteilmaosa EAD on käyttövalmis yksikkö, jonka peruskokoonpanossa on koneosa, jossa on kondenssivesiallas ja kondenssivedenpoistoyhde korrooson kestävästä materiaalista. EAD voidaan varustaa talteenottopatterilla mikäli kone varustetaan Enviheater Pool lämpöpumppuyksiköllä. Kokoonpano EAD voidaan varustaa lämpöpumppuun yhdistettävällä talteenottopatterilla. Talteenottopatterissa on tinatut kupariputket ja epoksikäsitellyt alumiinilamellit. Kuori on ALClevyä. Ilmaamis- ja tyhjennysputket ja -liitännät ovat kuparia. Talteenottopatteri on varustettu helposti irrotettavalla pisaranerottimella. EAD on varustettu tippakaukalolla ja poistoliitännällä (Ø 32 mm). Vesilukkoa ei tarvita, jos järjestelmässä on painetta muodostava puhallin. EAD toimitetaan aina jalustalla Koodiavaimet EAD -a -b -c a - Koko 100, 150, 190, 240, 300, 360, 480, 600 b - Kotelo c - Talteenottopatteri 00 = Vakioeristys 0 = ilman 1 = mukana 8 PFP FI

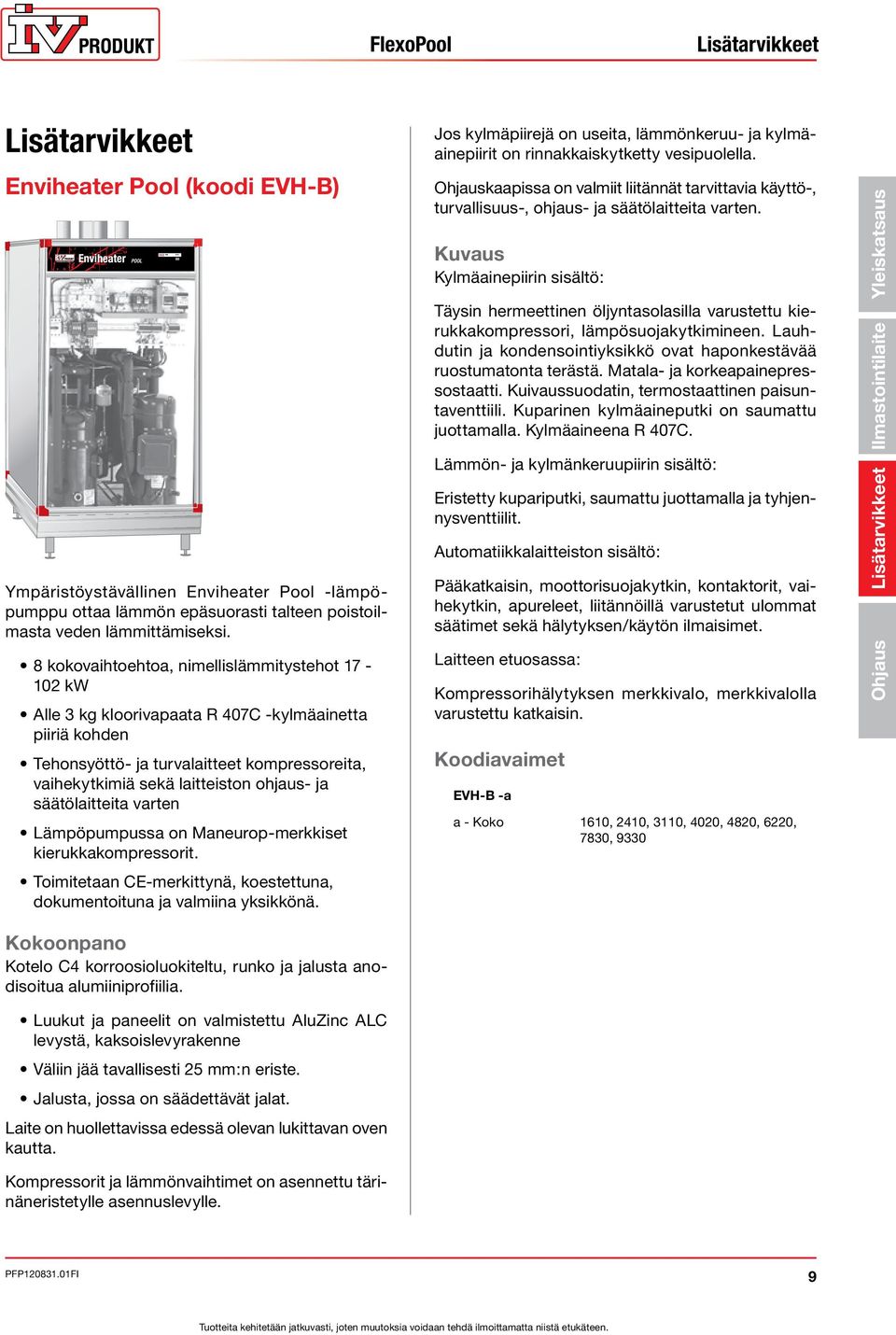

17 Lisätarvikkeet Lisätarvikkeet Enviheater Pool (koodi EVH-B) Ympäristöystävällinen Enviheater Pool -lämpöpumppu ottaa lämmön epäsuorasti talteen poistoilmasta veden lämmittämiseksi. 8 kokovaihtoehtoa, nimellislämmitystehot kw Alle 3 kg kloorivapaata R 407C -kylmäainetta piiriä kohden Tehonsyöttö- ja turvalaitteet kompressoreita, vaihekytkimiä sekä laitteiston ohjaus- ja säätölaitteita varten Lämpöpumpussa on Maneurop-merkkiset kierukkakompressorit. Toimitetaan CE-merkittynä, koestettuna, dokumentoituna ja valmiina yksikkönä. Jos kylmäpiirejä on useita, lämmönkeruu- ja kylmäainepiirit on rinnakkaiskytketty vesipuolella. Ohjauskaapissa on valmiit liitännät tarvittavia käyttö-, turvallisuus-, ohjaus- ja säätölaitteita varten. Kuvaus Kylmäainepiirin sisältö: Täysin hermeettinen öljyntasolasilla varustettu kierukkakompressori, lämpösuojakytkimineen. Lauhdutin ja kondensointiyksikkö ovat haponkestävää ruostumatonta terästä. Matala- ja korkeapainepressostaatti. Kuivaussuodatin, termostaattinen paisuntaventtiili. Kuparinen kylmäaineputki on saumattu juottamalla. Kylmäaineena R 407C. Lämmön- ja kylmänkeruupiirin sisältö: Eristetty kupariputki, saumattu juottamalla ja tyhjennysventtiilit. Automatiikkalaitteiston sisältö: Pääkatkaisin, moottorisuojakytkin, kontaktorit, vaihekytkin, apureleet, liitännöillä varustetut ulommat säätimet sekä hälytyksen/käytön ilmaisimet. Laitteen etuosassa: Kompressorihälytyksen merkkivalo, merkkivalolla varustettu katkaisin. Koodiavaimet EVH-B -a a - Koko 1610, 2410, 3110, 4020, 4820, 6220, 7830, 9330 Ohjaus Lisätarvikkeet Ilmastointilaite Yleiskatsaus Kokoonpano Kotelo C4 korroosioluokiteltu, runko ja jalusta anodisoitua alumiiniprofiilia. Luukut ja paneelit on valmistettu AluZinc ALC levystä, kaksoislevyrakenne Väliin jää tavallisesti 25 mm:n eriste. Jalusta, jossa on säädettävät jalat. Laite on huollettavissa edessä olevan lukittavan oven kautta. Kompressorit ja lämmönvaihtimet on asennettu tärinäneristetylle asennuslevylle. PFP FI 9

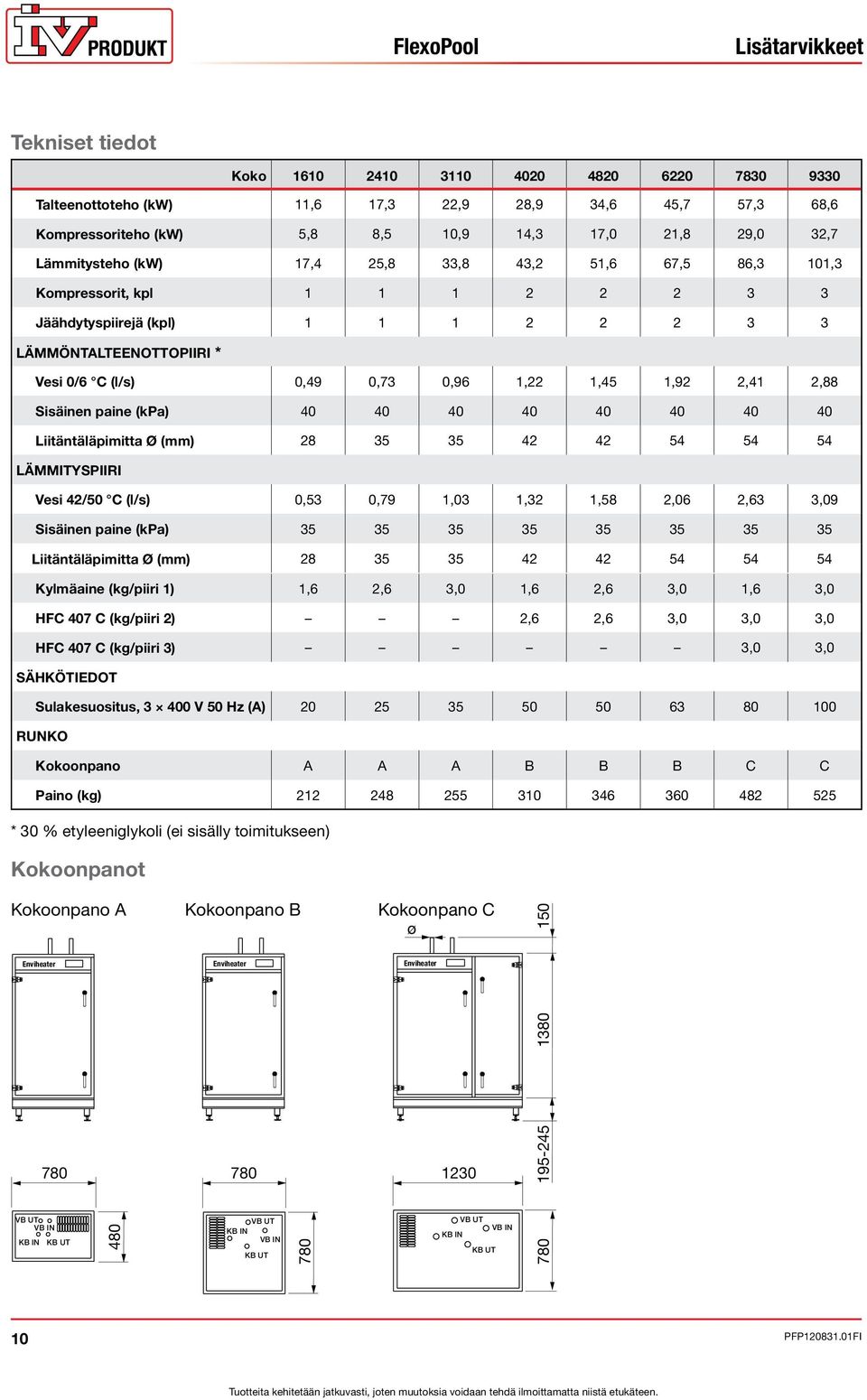

18 Lisätarvikkeet Tekniset tiedot Koko Talteenottoteho (kw) 11,6 17,3 22,9 28,9 34,6 45,7 57,3 68,6 Kompressoriteho (kw) 5,8 8,5 10,9 14,3 17,0 21,8 29,0 32,7 Lämmitysteho (kw) 17,4 25,8 33,8 43,2 51,6 67,5 86,3 101,3 Kompressorit, kpl Jäähdytyspiirejä (kpl) Lämmöntalteenottopiiri * Vesi 0/6 C (l/s) 0,49 0,73 0,96 1,22 1,45 1,92 2,41 2,88 Sisäinen paine (kpa) Liitäntäläpimitta Ø (mm) Lämmityspiiri Vesi 42/50 C (l/s) 0,53 0,79 1,03 1,32 1,58 2,06 2,63 3,09 Sisäinen paine (kpa) Liitäntäläpimitta Ø (mm) Kylmäaine (kg/piiri 1) 1,6 2,6 3,0 1,6 2,6 3,0 1,6 3,0 HFC 407 C (kg/piiri 2) 2,6 2,6 3,0 3,0 3,0 HFC 407 C (kg/piiri 3) 3,0 3,0 SÄHKÖTIEDOT Sulakesuositus, V 50 Hz (A) RUNKO Kokoonpano A A A B B B C C Paino (kg) * 30 % etyleeniglykoli (ei sisälly toimitukseen) Kokoonpanot Utförande Kokoonpano A A Kokoonpano Utförande B Kokoonpano Utförande C ø Enviheater Enviheater Enviheater VB UT VB IN KB IN KB UT 480 VB UT KB IN VB IN KB UT 780 VB UT VB IN KB IN KB UT PFP FI

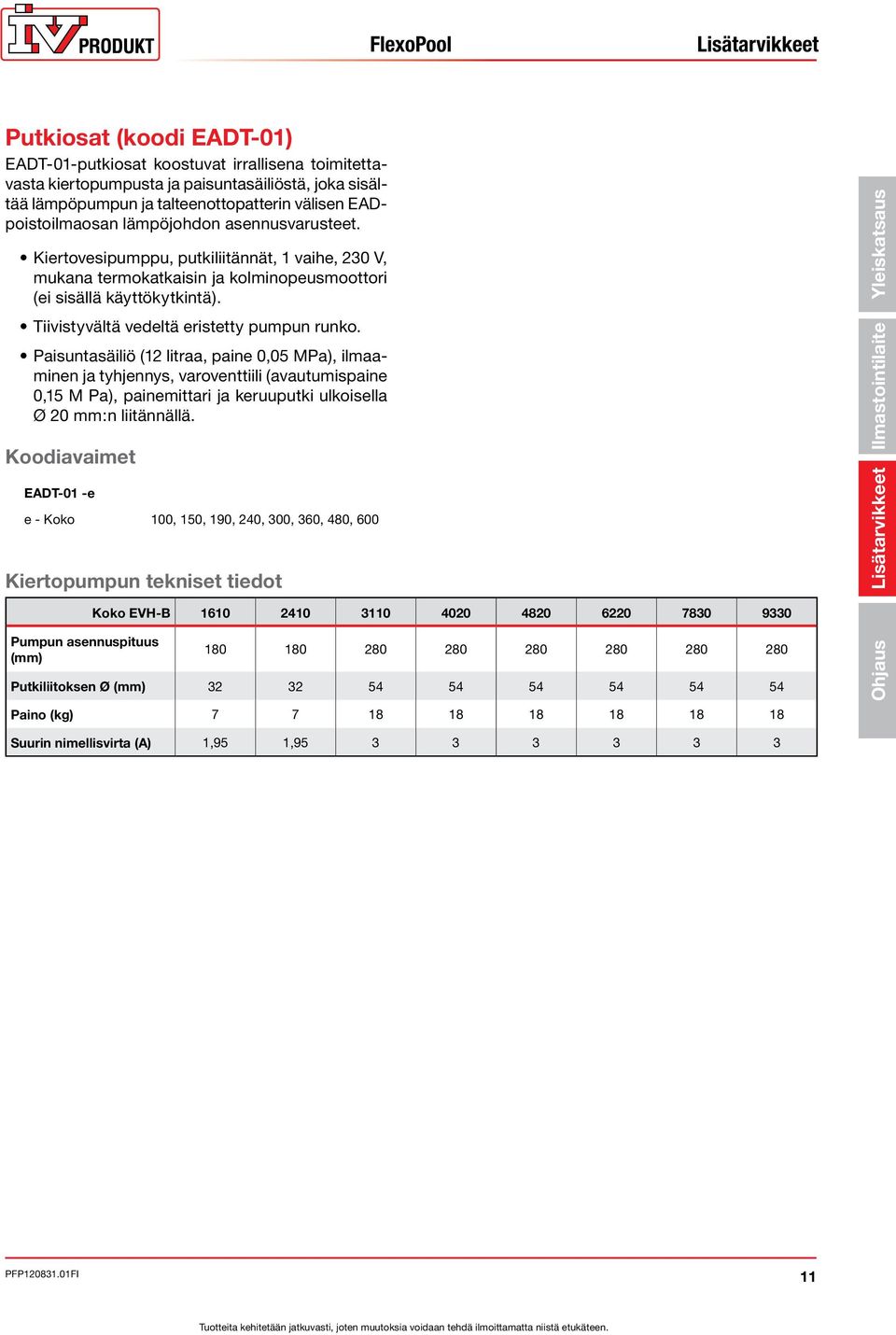

19 Lisätarvikkeet Putkiosat (koodi EADT-01) EADT-01-putkiosat koostuvat irrallisena toimitettavasta kiertopumpusta ja paisuntasäiliöstä, joka sisältää lämpöpumpun ja talteenottopatterin välisen EADpoistoilmaosan lämpöjohdon asennusvarusteet. Kiertovesipumppu, putkiliitännät, 1 vaihe, 230 V, mukana termokatkaisin ja kolminopeusmoottori (ei sisällä käyttökytkintä). Tiivistyvältä vedeltä eristetty pumpun runko. Paisuntasäiliö (12 litraa, paine 0,05 MPa), ilmaaminen ja tyhjennys, varoventtiili (avautumispaine 0,15 M Pa), painemittari ja keruuputki ulkoisella Ø 20 mm:n liitännällä. Koodiavaimet EADT-01 -e e - Koko 100, 150, 190, 240, 300, 360, 480, 600 Kiertopumpun tekniset tiedot Yleiskatsaus Ilmastointilaite Lisätarvikkeet Koko EVH-B Pumpun asennuspituus (mm) Putkiliitoksen Ø (mm) Paino (kg) Ohjaus Suurin nimellisvirta (A) 1,95 1, PFP FI 11

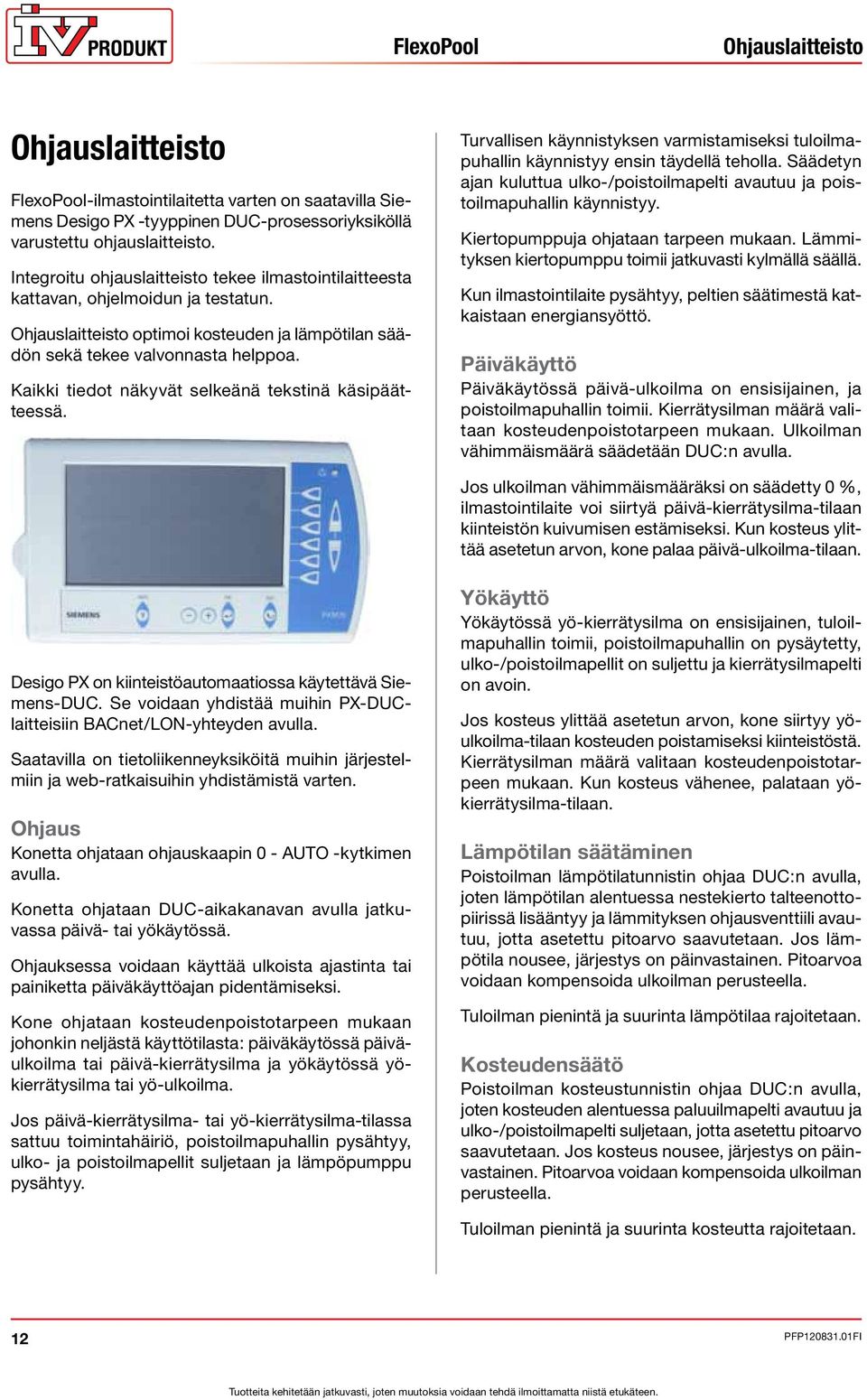

20 Ohjauslaitteisto Ohjauslaitteisto FlexoPool-ilmastointilaitetta varten on saatavilla Siemens Desigo PX -tyyppinen DUC-prosessoriyksiköllä varustettu ohjauslaitteisto. Integroitu ohjauslaitteisto tekee ilmastointilaitteesta kattavan, ohjelmoidun ja testatun. Ohjauslaitteisto optimoi kosteuden ja lämpötilan säädön sekä tekee valvonnasta helppoa. Kaikki tiedot näkyvät selkeänä tekstinä käsipäätteessä. Turvallisen käynnistyksen varmistamiseksi tuloilmapuhallin käynnistyy ensin täydellä teholla. Säädetyn ajan kuluttua ulko-/poistoilmapelti avautuu ja poistoilmapuhallin käynnistyy. Kiertopumppuja ohjataan tarpeen mukaan. Lämmityksen kiertopumppu toimii jatkuvasti kylmällä säällä. Kun ilmastointilaite pysähtyy, peltien säätimestä katkaistaan energiansyöttö. Päiväkäyttö Päiväkäytössä päivä-ulkoilma on ensisijainen, ja poistoilmapuhallin toimii. Kierrätysilman määrä valitaan kosteudenpoistotarpeen mukaan. Ulkoilman vähimmäismäärä säädetään DUC:n avulla. Jos ulkoilman vähimmäismääräksi on säädetty 0 %, ilmastointilaite voi siirtyä päivä-kierrätysilma-tilaan kiinteistön kuivumisen estämiseksi. Kun kosteus ylittää asetetun arvon, kone palaa päivä-ulkoilma-tilaan. Desigo PX on kiinteistöautomaatiossa käytettävä Siemens-DUC. Se voidaan yhdistää muihin PX-DUClaitteisiin BACnet/LON-yhteyden avulla. Saatavilla on tietoliikenneyksiköitä muihin järjestelmiin ja web-ratkaisuihin yhdistämistä varten. Ohjaus Konetta ohjataan ohjauskaapin 0 - AUTO -kytkimen avulla. Konetta ohjataan DUC-aikakanavan avulla jatkuvassa päivä- tai yökäytössä. Ohjauksessa voidaan käyttää ulkoista ajastinta tai painiketta päiväkäyttöajan pidentämiseksi. Kone ohjataan kosteudenpoistotarpeen mukaan johonkin neljästä käyttötilasta: päiväkäytössä päiväulkoilma tai päivä-kierrätysilma ja yökäytössä yökierrätysilma tai yö-ulkoilma. Jos päivä-kierrätysilma- tai yö-kierrätysilma-tilassa sattuu toimintahäiriö, poistoilmapuhallin pysähtyy, ulko- ja poistoilmapellit suljetaan ja lämpöpumppu pysähtyy. Yökäyttö Yökäytössä yö-kierrätysilma on ensisijainen, tuloilmapuhallin toimii, poistoilmapuhallin on pysäytetty, ulko-/poistoilmapellit on suljettu ja kierrätysilmapelti on avoin. Jos kosteus ylittää asetetun arvon, kone siirtyy yöulkoilma-tilaan kosteuden poistamiseksi kiinteistöstä. Kierrätysilman määrä valitaan kosteudenpoistotarpeen mukaan. Kun kosteus vähenee, palataan yökierrätysilma-tilaan. Lämpötilan säätäminen Poistoilman lämpötilatunnistin ohjaa DUC:n avulla, joten lämpötilan alentuessa nestekierto talteenottopiirissä lisääntyy ja lämmityksen ohjausventtiili avautuu, jotta asetettu pitoarvo saavutetaan. Jos lämpötila nousee, järjestys on päinvastainen. Pitoarvoa voidaan kompensoida ulkoilman perusteella. Tuloilman pienintä ja suurinta lämpötilaa rajoitetaan. Kosteudensäätö Poistoilman kosteustunnistin ohjaa DUC:n avulla, joten kosteuden alentuessa paluuilmapelti avautuu ja ulko-/poistoilmapelti suljetaan, jotta asetettu pitoarvo saavutetaan. Jos kosteus nousee, järjestys on päinvastainen. Pitoarvoa voidaan kompensoida ulkoilman perusteella. Tuloilman pienintä ja suurinta kosteutta rajoitetaan. 12 PFP FI

21 Ohjauslaitteisto Lämmönvaihtimen jäätyminen Lämmönvaihtimen jäätyminen estetään estämällä poistoilman lämpötilaa alittamasta säädettyä arvoa. Lämpötilan laskiessa nestevirtausta vähennetään. Jäätymisvahti Jos veden lämpötila laskee pakkasvahdissa, lämmityspatterin ohjausventtiili avautuu. Jos veden lämpötila laskee edelleen ja on olemassa jäätymisen vaara, kone pysähtyy ja ulko-/poistoilmapelti sulkeutuu. Kun kone on pysäytetty, lämpöpatteri pysyy lämpimänä. Suojaustoiminnot Ohjauslaitteistoon voidaan yhdistää muita turvalaitteita, kuten palo/savuilmaisin, valvontalaitteisto tai hätäpysäytys, jotta laitteisto pysäytetään ja/tai annetaan hälytys. Virtauksen säätö (lisävaruste) Jos käytetään kierrosnopeusohjattavia puhaltimia, ohjausta voidaan täydentää tulo- ja poistoilmapuhaltimien virtauksen säädöllä. Lämpöpumpun ohjaaminen (lisävaruste) Lämpöpumpun kompressoreita ohjataan sisäisellä vaihekytkimellä, jotta DUC:ssa asetettu lämpöjohtopitoarvo saavutetaan. Ohjaus Lisätarvikkeet Ilmastointilaite Yleiskatsaus Poistoilma- ja lämmönkeruulämpötilojen ei sallita alittaa asetettuja arvoja. Jäätymisen estämiseksi talteenottoa rajoitetaan. Lämpöpumppu toimii vain päivä-ulkoilma- tai yöulkoilma-tilassa, kun poistoilmapuhallin on yhdistetty. PFP FI 13

22 Ohjauslaitteisto Virtauskaavio GT3 FlexoPool ST1 GT8 GM1 GF1 GT1 GP6 TF EXP FO-P3 ST3 UIMAHALLI GT9:3 GT4 P3 ST2 GF2 GM2/GT2 GT9:2 FF P2 P1 VP1 SV1 Enviheater Pool LP C HP GT9:1 SV P KAUKOLÄMPÖ MUILLE LÄMMÖNKULUTTAJILLE P GT ESIMERKKI LÄMMÖNTUOTANNOSTA SV GT ALTAAN VEDEN VVX PALUU ALTAASTA TEKSTIEN SELITYS TF FF P1 P3 FO-P3 SV1 ST1 ST2 ST3 TULOILMAPUHALLIN POISTOILMAPUHALLIN LÄMMÖN KIERTOPUMPPU KIERTOPUMPPUTALTEENOTTO TAAJUUSMUUTTAJA LÄMMITYSVENTTIILIN ASETINLAITE ULKOILMAPELLIN ASETINLAITE ULOS PUHALLETTAVAN ILMAN PELLIN ASETINLAITE PALUUILMAPELLIN ASETINLAITE GT1 GT3 GT4 GT8 GM1 GM2/GT2 GF1 GF2 GP6 TULOILMAN LÄMPÖTILATUNNISTIN ULKOLÄMPÖTILATUNNISTIN ULOS PUHALLETTAVAN ILMAN LÄMPÖTILATUNNISTIN LÄMPÖTILATUNNISTIN, PAKKASVAHTI TULOILMAN KOSTEUSTUNNISTIN POISTOILMAN KOSTEUS-/ LÄMPÖTILATUNNISTIN VIRTAUSTUNNISTIN TF VIRTAUSTUNNISTIN FF KOSKETUSPAINEMITTARI VP1 P2 GT9:1 GT9:2 GT9:3 P SV SV GT GT LÄMPÖPUMPPU KIERTOPUMPPU VP1 LÄMMÖNKERUU LÄMPÖTILATUNNISTIN VP1 LÄMMITYSVESI LÄMPÖTILATUNNISTIN VP1 LÄMMÖNKERUU LÄMPÖTILATUNNISTIN VP1 ULOS PUHALLETTAVA ILMA KIERTOPUMPPU ALTAAN OHJAUSVENTTIILI ENSISIJAISEN LÄMMÖN OHJAUSVENTTIILI ALTAAN PALUUN LÄMPÖTILATUNNISTIN ENSISIJAISEN LÄMMÖN LÄMPÖTILATUNNISTIN 14 PFP FI

23 IV Produktin ilmastointikoneet. IV Produktin monipuoliset ilmastointikoneet soveltuvat moniin erilaisiin käyttötarkoituksiin. Niitä on helppo yhdistellä. Valikoimassamme on myös kokonaisratkaisuja. Yleiskatsaus IV Produktin ilmastointikonevalikoimaan Envistar Flexomix StarCooler FlexoPool 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,80,91, Ilmavirtaama m 3 /s Ilmavirtaama m 3 /h Envistar on kokonaisratkaisu. Se voidaan toimittaa myös moduuleina. Malleja on kolme: Top, Compact ja Flex. Ne ovat saatavana erilaisina kokovaihtoehtoina. Envistarin Siemens -ohjauslaitteessa on useita erilaisia toimintoja ja tietoliikennemahdollisuuksia. Flexomix on modulaarinen ilmankäsittelykone. Voit valita toimitussisällön itse. Valittavana on 19 kokovaihtoehtoa ja neljä lämmöntalteenottojärjestelmää. StarCooler on kattava jäähdytyskone. Se voidaan lisätä Envistar- ja Flexomix-sarjojemme laitteisiin. Se voidaan varustaa jäähdytysenergian talteenotolla. Ulkoasennuksia ei tarvita. Sillä on CE-merkintä. Se on edullinen, käyttövarma ja helppo asentaa. FlexoPool on kattava ilmastointijärjestelmä sisäuima-allastiloja ja uimahalleja varten. IV Produkt Designer -tuotevalintaohjelmistomme auttaa valitsemaan oikean ilmastointikoneen. Eurovent-sertifiointi: Eurovent EN 1886:n ja EN 13053:n mukaisesti. AHU N : and AHU N : Range: Envistar and Flexomix Lisätietoja on osoitteessa

24 IV Produkt AB, Box 3103, VÄXJÖ, RUOTSI Puhelin: Faksi: Sähköposti: web: PFP FI
