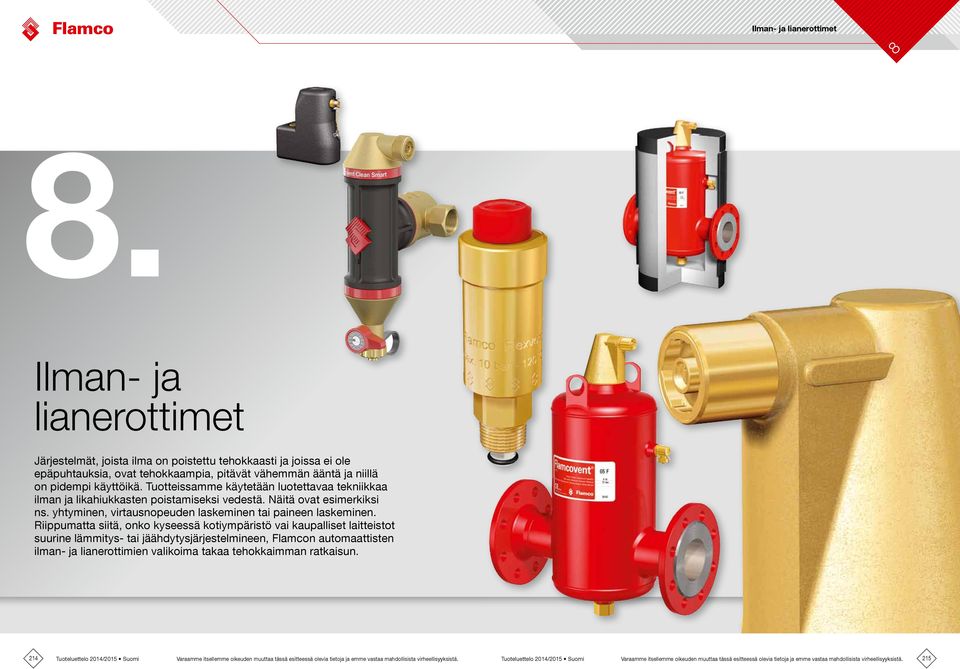

1 . Ilman- ja lianerottimet Järjestelmät, joista ilma on poistettu tehokkaasti ja joissa ei ole epäpuhtauksia, ovat tehokkaampia, pitävät vähemmän ääntä ja niillä on pidempi käyttöikä. Tuotteissamme käytetään luotettavaa tekniikkaa ilman ja likahiukkasten poistamiseksi vedestä. Näitä ovat esimerkiksi ns. yhtyminen, virtausnopeuden laskeminen tai paineen laskeminen. Riippumatta siitä, onko kyseessä kotiympäristö vai kaupalliset laitteistot suurine lämmitys- tai jäähdytysjärjestelmineen, Flamcon automaattisten ilman- ja lianerottimien valikoima takaa tehokkaimman ratkaisun. 214 luettelo 2014/2015 Suomi luettelo 2014/2015 Suomi 215

2 Flamco Ilman- ja lianerottimet Ilmanpoistajat Mikrokuplailmanerottimet Lianerottimet Ilman- ja lianerottimet Ilmaus ja täyttö Ilmanerotin suurille virtausnopeuksille Flexvent utomaattinen ilmanpoistaja. 1 /" - 3 /4" -liitokset. Pienemmät järjestelmät. Flamcovent ilmanerotin. Kierreliitokset 22 mm - 2". Voidaan myös asentaa pystysuoriin putkiin (Flamcovent V). Flamco lean lianerotin. Kierreliitokset 22 mm - 2". Voidaan myös asentaa pystysuoriin putkiin (Flamco lean V). Flamcovent lean ilman-/lianerotin. Kierreliitokset 22 mm /2". Messinkimalli. Flamco N 5 lipainetoiminen ilmanpoistaja, jossa täyttötoiminto. Ohjelmoitava ja käyttäjäystävällinen. Seinäkiinnitys. Integroitu välisäiliö. Käyttöpaine korkeintaan 2,5 bar. Vrransyöttö 230 V / 50 z. Flexair G Tangentiaalinen ilmanerotin. Kierreliitokset 1" - 2". Suunniteltu suurille virtausnopeuksille. Flexvent utomaattinen ilmanpoistaja. Suorakulmainen 1 /2" -liitos, helppo kiinnittää lämpöpatteriin. Pienemmät järjestelmät. Flexvent Top Tehokas automaattinen ilmanpoistaja. 1 /2" -liitos, jossa lisävarusteena sulkuventtiili. Teollisuusjärjestelmiin. 10 bar, 120. Saatavana myös valkoisena. Flexvent Super Tehokas automaattinen ilmanpoistaja. 1 /2" -liitos, jossa lisävarusteena sulkuventtiili. Messinkipesäke. Teollisuusjärjestelmiin. Flexvent Max Tehokas automaattinen ilmanpoistaja. 3 /4" -liitos, jossa lisävarusteena sulkuventtiili. Messinkipesäke. Teollisuusjärjestelmiin. 25 bar, 120. Flexvent Solar Käsikäyttöinen ilmanpoistaja aurinkolaitteistoihin, joihin lisätty glykolia. Ilman sulkuventtiiliä ja lämpöpatterin avainta. 10 bar, 200. Flexvent Top Solar utomaattinen palloventtiililllä varustettu ilmanpoistaja. 10 bar, 10. Flamcovent Smart ilmanerotin. Vaaka- ja pystysuoriin putkiin. 60% parempi suorituskyky perinteisiin ilmanerottimiin verrattuna. Flamcovent coplus Sama kuin Flamcovent, mutta eristetty. Flamcovent Smart coplus Sama kuin Flamcovent Smart, mutta eristetty. Flamcovent Solar ilmanerotin. Kierreliitokset 22 mm - 2". 10 bar, 200. Voidaan myös asentaa pystysuoriin putkiin (Flamcovent Solar V). Käsikäyttöinen ilmanerotin aurinkolaitteistoihin, joihin lisätty glykolia. Sisältää eristeen. Flamcovent S ilmanerotin. itsattavat liitokset. Suurempiin järjestelmiin. Teräsmalli. Flamcovent F ilmanerotin. Laippaliitokset. Suurempiin järjestelmiin. Teräsmalli. Flamco lean Smart lianerotin. Vaaka- ja pystysuoriin putkiin. 60% parempi suorituskyky perinteisiin ilmanerottimiin verrattuna. Flamco lean coplus Sama kuin Flamco lean, mutta eristetty. Flamco lean Smart coplus Sama kuin Flamco lean Smart, mutta eristetty. Flamco lean S lianerotin. Suurempiin järjestelmiin. itsattavat liitokset. Teräsmalli. Flamco lean F lianerotin. Suurempiin järjestelmiin. Laippaliitokset. Teräsmalli. Flamco lean R lianerotin. Suurempiin järjestelmiin. Uraliitokset. Teräsmalli. Flamcovent lean Smart ilman-/lianerotin. Vaaka- ja pystysuoriin putkiin. 60% parempi suorituskyky perinteisiin ilmanerottimiin verrattuna. Flamcovent lean Smart coplus Sama kuin Flamcovent lean Smart, mutta eristetty. Flamcovent lean S ilman-/lianerotin. itsattavat liitokset. Teräsmalli. Flamcovent lean F ilman-/lianerotin. Laippaliitokset. Teräsmalli. Flamcovent lean R ilman-/lianerotin. Uraliitokset. Teräsmalli. Flamco N 7-30 lipainetoiminen ilmanpoistaja, jossa täyttötoiminto. Ohjelmoitava ja käyttäjäystävällinen. Käyttöpaineet 2,7 / 3,5 / 4,5 / bar. Vrransyöttö 230 V / 50 z. Flamco N 60 Ohjelmoitava ja käyttäjäystävällinen. Isoihin kaupallisiin järjestelmiin. Käyttöpaine korkeintaan 23 bar. Vrransyöttö 400 V / 50 z. i täyttötoimintoa. Flexair S Tangentiaalinen ilmanerotin. itsattavat liitokset. Putkikokoja N varten. Suunniteltu suurille virtausnopeuksille. Flexair F Tangentiaalinen ilmanerotin. Laippaliitokset. Putkikokoja N varten. Suunniteltu suurille virtausnopeuksille. Flamcovent R ilmanerotin. Uraliitokset. Suurempiin järjestelmiin. Teräsmalli. 216 luettelo 2014/2015 Suomi luettelo 2014/2015 Suomi 217

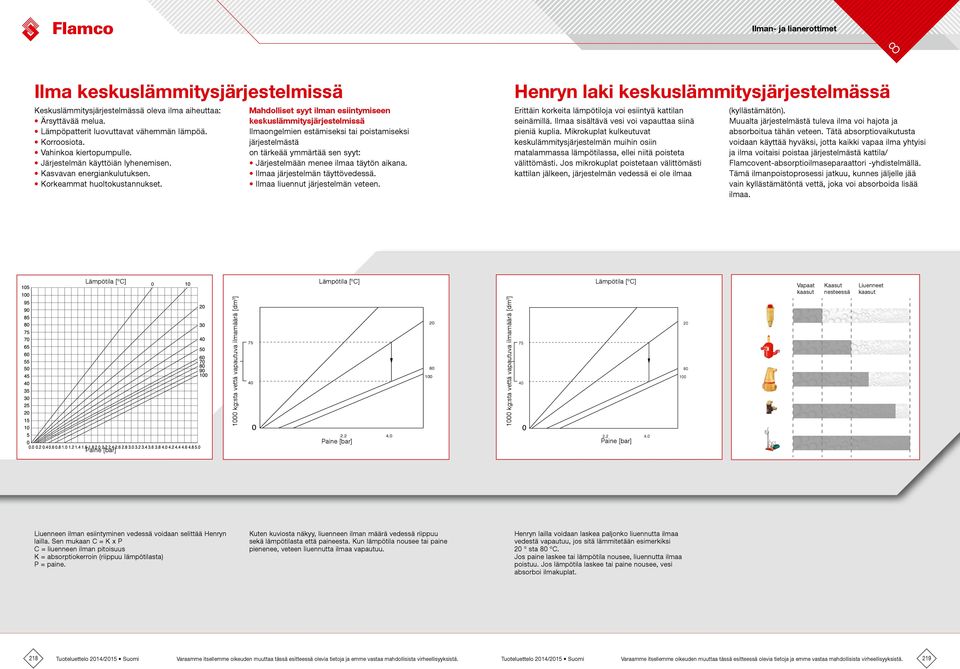

3 Ilma keskuslämmitysjärjestelmissä Keskuslämmitysjärjestelmässä oleva ilma aiheuttaa: Ärsyttävää melua. Lämpöpatterit luovuttavat vähemmän lämpöä. Korroosiota. Vahinkoa kiertopumpulle. Järjestelmän käyttöiän lyhenemisen. Kasvavan energiankulutuksen. Korkeammat huoltokustannukset. Mahdolliset syyt ilman esiintymiseen keskuslämmitysjärjestelmissä Ilmaongelmien estämiseksi tai poistamiseksi järjestelmästä on tärkeää ymmärtää sen syyt: Järjestelmään menee ilmaa täytön aikana. Ilmaa järjestelmän täyttövedessä. Ilmaa liuennut järjestelmän veteen. enryn laki keskuslämmitysjärjestelmässä rittäin korkeita lämpötiloja voi esiintyä kattilan seinämillä. Ilmaa sisältävä vesi voi vapauttaa siinä pieniä kuplia. Mikrokuplat kulkeutuvat keskulämmitysjärjestelmän muihin osiin matalammassa lämpötilassa, ellei niitä poisteta välittömästi. Jos mikrokuplat poistetaan välittömästi kattilan jälkeen, järjestelmän vedessä ei ole ilmaa (kyllästämätön). Muualta järjestelmästä tuleva ilma voi hajota ja absorboitua tähän veteen. Tätä absorptiovaikutusta voidaan käyttää hyväksi, jotta kaikki vapaa ilma yhtyisi ja ilma voitaisi poistaa järjestelmästä kattila/ Flamcovent-absorptioilmaseparaattori -yhdistelmällä. Tämä ilmanpoistoprosessi jatkuu, kunnes jäljelle jää vain kyllästämätöntä vettä, joka voi absorboida lisää ilmaa. Lämpötila [º] 0 Lämpötila [º] Lämpötila [º] Vapaat kaasut Kaasut nesteessä Liuenneet kaasut 1000 kg:sta vettä vapautuva ilmamäärä [dm 3 ] kg:sta vettä vapautuva ilmamäärä [dm 3 ] Paine [bar] Paine [bar] Paine [bar] Liuenneen ilman esiintyminen vedessä voidaan selittää enryn lailla. Sen mukaan = K x P = liuenneen ilman pitoisuus K = absorptiokerroin (riippuu lämpötilasta) P = paine. Kuten kuviosta näkyy, liuenneen ilman määrä vedessä riippuu sekä lämpötilasta että paineesta. Kun lämpötila nousee tai paine pienenee, veteen liuennutta ilmaa vapautuu. enryn lailla voidaan laskea paljonko liuennutta ilmaa vedestä vapautuu, jos sitä lämmitetään esimerkiksi 20 º sta 0 º. Jos paine laskee tai lämpötila nousee, liuennutta ilmaa poistuu. Jos lämpötila laskee tai paine nousee, vesi absorboi ilmakuplat. 21 luettelo 2014/2015 Suomi luettelo 2014/2015 Suomi 219

4 Paras ilmanerotin joka tilanteeseen Flamcoventin toimintatapa perustuu erityiseen prosessiin kaasujen poistamiseksi nesteestä (vedestä). Flamcoventin edut: Pienimmätkin mikrokuplat kiinnittyvät PLL-renkaisiin erottaen ne järjestelmän vedestä. Ilmakammio on kartion muotoinen, jotta vedenpinnan ja ilmanpoistoventtiilin välinen etäisyys voidaan pitää mahdollisimman suurena. Säätöruuvilla varustettu ilmanpoistoventtiili voidaan sulkea. Flamcovent Solar urinkolämpöjärjestelmissä saattaa syntyä höyryä korkeista lämpötiloista johtuen. Jos kohoventtiili on kosketuksissa höyryyn, koho ei sulje ilmanpoistoa (eli koho kelluu veden päällä, ei höyryn päällä). Flamcovent Solar on tietyntyyppinen läpivirtausilmanpoistaja, jossa venttiilin päätä ei voi irrottaa järjestelmästä. Sen takia Flamcovent Solarissa on manuaalinen ilmanpoisto, jotta järjestelmä ei kiehu kuivaksi höyryn muodostuessa. Välitysmekanismi. Ilmakammio. Ilmausventtiili. Kohoanturi. Pesäke (messinkiä). FLMOVNT OPLUS FLMOVNT OPLUS V Päällyslevy. Säätöruuvi. FLMOVNT FLMOVNT V PLL-renkaat. Toimintatapa Vesi virtaa jokaisen PLL-renkaiden läpi, jolloin jokainen kaasuhiukkanen joutuu kosketuksiin PLL-renkaan pinnan kanssa, johon ne tarttuvat. Veden virtausnopeus laskee PLL-renkaiden johdosta. Ilmakuplat pystyvät nousemaan PLL-renkaiden läpi ilmakammioon. Kohoanturi, kohomekanismi ja ilmanpoistoventtiili poistavat järjestelmän vedestä erotetun ilman. FLMOVNT SOLR FLMOVNT SOLR V 220 luettelo 2014/2015 Suomi luettelo 2014/2015 Suomi 221

5 Flamcoventin sopivan koon määrittäminen lla olevat tiedot koskevat lämmitys- ja jäähdytysjärjestelmiä. Flamcovent ilmanerottimen teho riippuu järjestelmän läpi virtaavan veden nopeudesta. Parasta tulosta varten Flamco suosittelee veden nopeudeksi 0,5 1 m/s, olettaen, että Flamcovent on asennettu järjestelmän oikeaan kohtaan (alin paine ja korkein lämpötila). Ilmanpoisto toimii vielä riittävästi jopa 1 1,5 m/s virtausnopeuksilla. Suurempia nopeuksia (yli 1,5 m/s) ei suositella. Silloin on käytettävä sovittimella varustettua Flamcoventiä, jossa on suurempi liitäntähalkaisija, veden nopeuden pienentämiseksi Flamcoventin sisällä. Flamcoventin ilmakammio on muodoltaan kartiomainen. Tästä rakenteesta on se hyöty, että etäisyys () vedenpinnasta ilmausventtiiliin on suurempi kuin suorassa ilmakammiossa. Näin ollen saastumisen mahdollisuus on pienempi VSI Flamcovent-venttiili VSI 'Tavanomainen' ilmanpoistoventtiili Flamcovent ilmanerottimet toimivat paremmin kuin muut vastaavat elftin teknisessä yliopistossa tehty tutkimus on osoittanut, että Flamcovent ilmanerottimet poistavat kaikki mikrokuplat 15 µm:stä alkaen. Tämä on kolme kertaa parempi kuin vastaavat ilmanerottimet. Raportti löytyy osoitteessa Ilmakuplien koko (µm) Flamcovent Ilmaseparaattori 2" Liitin 1½" 1¼" 1" ¾" v=0,5 m/s v=1 m/s v=1,5 m/s v=3 m/s Järjestelmän parasta mahdollista ilmanpoistoa varten Flexair tai Flamcovent ilmanerottimen yhteyteen on sijoitettava sekoitusventtiili syöttölinjaan heti kattilan jälkeen Virtaus [m 3 /h] Ilman sekoitusventtiiliä Sekoitusventtiilillä Liitin v=0,5 m/s v=1 m/s v=1,5 m/s v=3 m/s Virtaus [m 3 /h] Flamcovent - virtausnopeus V = 1,0 m/s maks. nopeus järjestelmän alimmassa kohdassa. V = 1,5 m/s maks. nopeus järjestelmän korkeimmassa kohdassa. Kellarissa Ylhäällä ullakolla Kaavio, seinään kiinnitetty kattila Kaavio, pystysuora kattila 222 luettelo 2014/2015 Suomi luettelo 2014/2015 Suomi 223

6 Uraauurtava innovaatio: Flamcovent Smart Flamco lean Smart Flamcovent lean Smart Flamcolla on vastaus Smart ilman- ja lianerottimet poistavat pienimmätkin mikrokuplat ja minimaaliset likahiukkaset järjestelmän vedestä. Ne ovat lähestulkoon huoltovapaat ja virtausvastus on häviävän pieni. Magneetti vetää puoleensa vedessä olevat rautapitoiset hiukkaset ja muut likapartikkelit saadaan myös pyydystettyä erittäin tehokkaasti. Pienempiä, kevyempiä, puhtaampia ja tehokkaampia Flamcovent Smart-, Flamco lean Smart- ja Flamcovent lean Smart -ilman- ja lianerottimet ovat kaikin puolin älykkäitä (smart) tuotteita. Ja kuten muidenkin Flamco-tuotteiden kohdalla, uraauurtava uusi rakenne takaa myös optimi suorituskyvyn. Nämä lämmitys- ja jäähdytysjärjestelmiin tarkoitetut ilman- ja lianerottimet muodostavat uuden standardin. Flamco lean Smart Flamcovent Smart Flamco lean Smart coplus Flamcovent Smart coplus Flamcovent lean Smart coplus Flamcovent lean Smart Pääasialliset edut 60% parempi suorituskyky perinteisiin ilman- ja lianerottimiin verrattuna. Sopii jopa 120 :n lämpötiloihin. Sopii korkeintaan 10 baarin käyttöpaineisiin. inutlaatuiset virtausnopeudet, jopa 3 m/s. Voidaan käyttää kaikentyyppisissä putkistoissa. Pieni koko, kevyt. Saatavissa eri kokoja 2" saakka. Äärimmäisen pieni virtausvastus ja pieni energiahäviö. Koko käyttöiän kestävä yhdenmukainen suorituskyky. 224 luettelo 2014/2015 Suomi luettelo 2014/2015 Suomi 225

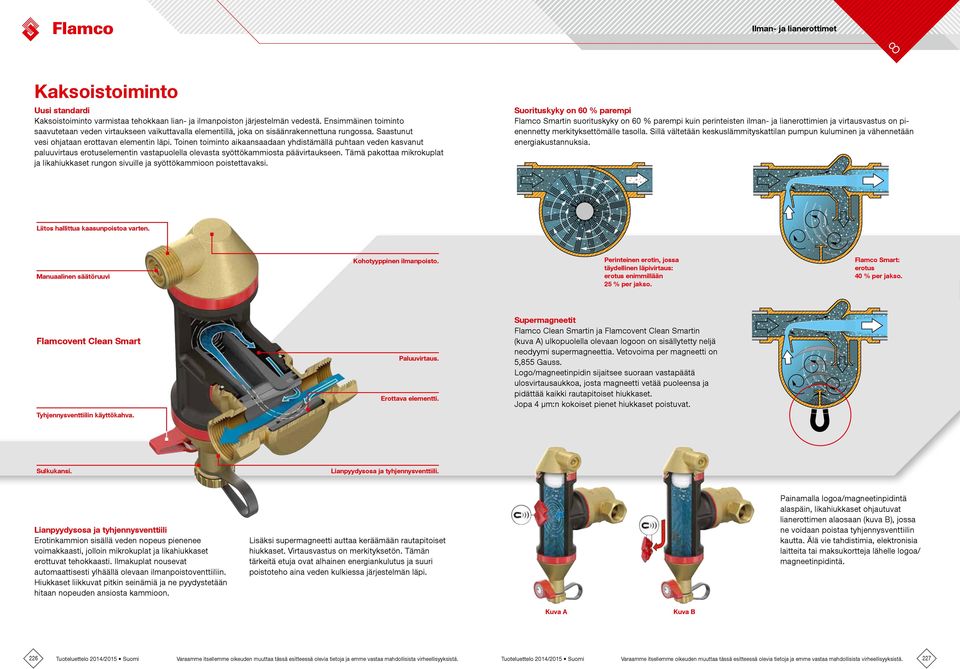

7 Kaksoistoiminto Uusi standardi Kaksoistoiminto varmistaa tehokkaan lian- ja ilmanpoiston järjestelmän vedestä. nsimmäinen toiminto saavutetaan veden virtaukseen vaikuttavalla elementillä, joka on sisäänrakennettuna rungossa. Saastunut vesi ohjataan erottavan elementin läpi. Toinen toiminto aikaansaadaan yhdistämällä puhtaan veden kasvanut paluuvirtaus erotuselementin vastapuolella olevasta syöttökammiosta päävirtaukseen. Tämä pakottaa mikrokuplat ja likahiukkaset rungon sivuille ja syöttökammioon poistettavaksi. Suorituskyky on 60 % parempi Flamco Smartin suorituskyky on 60 % parempi kuin perinteisten ilman- ja lianerottimien ja virtausvastus on pienennetty merkityksettömälle tasolla. Sillä vältetään keskuslämmityskattilan pumpun kuluminen ja vähennetään energiakustannuksia. Liitos hallittua kaasunpoistoa varten. Manuaalinen säätöruuvi Kohotyyppinen ilmanpoisto. Perinteinen erotin, jossa täydellinen läpivirtaus: erotus enimmillään 25 % per jakso. Flamco Smart: erotus 40 % per jakso. Flamcovent lean Smart Paluuvirtaus. rottava elementti. Supermagneetit Flamco lean Smartin ja Flamcovent lean Smartin (kuva ) ulkopuolella olevaan logoon on sisällytetty neljä neodyymi supermagneettia. Vetovoima per magneetti on 5,55 Gauss. Logo/magneetinpidin sijaitsee suoraan vastapäätä ulosvirtausaukkoa, josta magneetti vetää puoleensa ja pidättää kaikki rautapitoiset hiukkaset. Jopa 4 μm:n kokoiset pienet hiukkaset poistuvat. Tyhjennysventtiilin käyttökahva. Sulkukansi. Lianpyydysosa ja tyhjennysventtiili. Lianpyydysosa ja tyhjennysventtiili rotinkammion sisällä veden nopeus pienenee voimakkaasti, jolloin mikrokuplat ja likahiukkaset erottuvat tehokkaasti. Ilmakuplat nousevat automaattisesti ylhäällä olevaan ilmanpoistoventtiiliin. iukkaset liikkuvat pitkin seinämiä ja ne pyydystetään hitaan nopeuden ansiosta kammioon. Lisäksi supermagneetti auttaa keräämään rautapitoiset hiukkaset. Virtausvastus on merkityksetön. Tämän tärkeitä etuja ovat alhainen energiankulutus ja suuri poistoteho aina veden kulkiessa järjestelmän läpi. Painamalla logoa/magneetinpidintä alaspäin, likahiukkaset ohjautuvat lianerottimen alaosaan (kuva ), jossa ne voidaan poistaa tyhjennysventtiilin kautta. Älä vie tahdistimia, elektronisia laitteita tai maksukortteja lähelle logoa/ magneetinpidintä. Kuva Kuva 226 luettelo 2014/2015 Suomi luettelo 2014/2015 Suomi 227

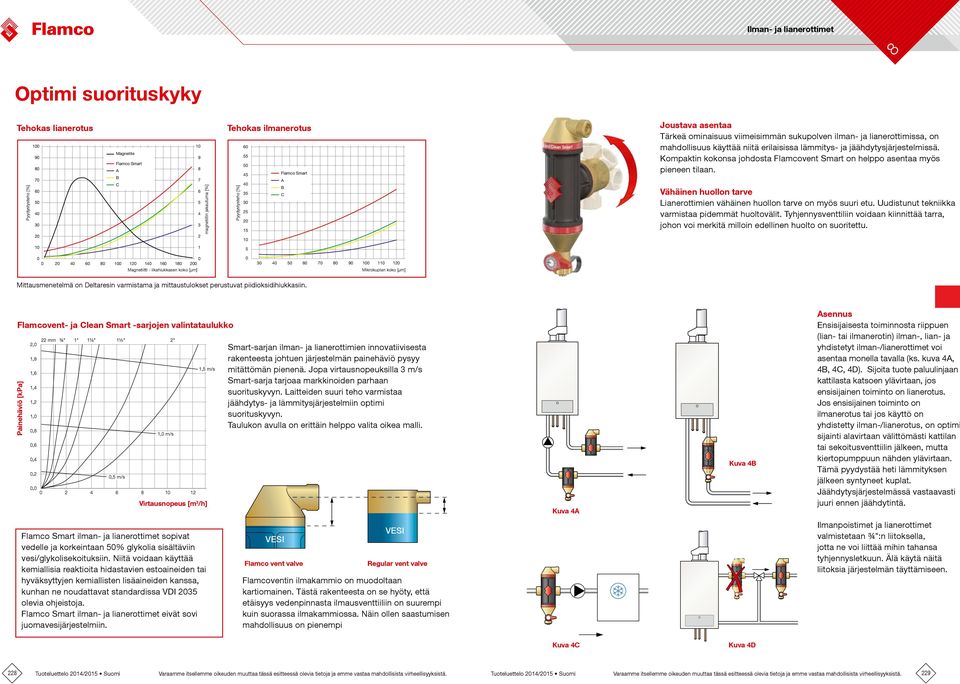

8 Optimi suorituskyky Tehokas lianerotus Pyydystysteho [%] Magnetite Flamco Smart magnetiitin jakautuma [%] Tehokas ilmanerotus Pyydystysteho [%] Flamco Smart Joustava asentaa Tärkeä ominaisuus viimeisimmän sukupolven ilman- ja lianerottimissa, on mahdollisuus käyttää niitä erilaisissa lämmitys- ja jäähdytysjärjestelmissä. Kompaktin kokonsa johdosta Flamcovent Smart on helppo asentaa myös pieneen tilaan. Vähäinen huollon tarve Lianerottimien vähäinen huollon tarve on myös suuri etu. Uudistunut tekniikka varmistaa pidemmät huoltovälit. Tyhjennysventtiliin voidaan kiinnittää tarra, johon voi merkitä milloin edellinen huolto on suoritettu Magnetiitti - likahiukkasen koko [µm] Mikrokuplan koko [µm] Mittausmenetelmä on eltaresin varmistama ja mittaustulokset perustuvat piidioksidihiukkasiin. SLTITL FLMOVNT & LN SMRT SRIS Flamcovent- ja lean Smart -sarjojen valintataulukko Painehäviö [kpa] drukval [kpa] 2,0 1, 1,6 1,4 1,2 1,0 0, 0,6 0,4 0,2 0, mm ¾" 1" 1¼" 1½" 2" 0,5 m/s ,0 m/s doorstroomhoeveelheid [m 3 /h] ,5 m/s Virtausnopeus [m 3 /h] Smart-sarjan ilman- ja lianerottimien innovatiivisesta rakenteesta johtuen järjestelmän painehäviö pysyy mitättömän pienenä. Jopa virtausnopeuksilla 3 m/s Smart-sarja tarjoaa markkinoiden parhaan suorituskyvyn. Laitteiden suuri teho varmistaa jäähdytys- ja lämmitysjärjestelmiin optimi suorituskyvyn. Taulukon avulla on erittäin helppo valita oikea malli. Kuva 4 Kuva 4 sennus nsisijaisesta toiminnosta riippuen (lian- tai ilmanerotin) ilman-, lian- ja yhdistetyt ilman-/lianerottimet voi asentaa monella tavalla (ks. kuva 4, 4, 4, 4). Sijoita tuote paluulinjaan kattilasta katsoen ylävirtaan, jos ensisijainen toiminto on lianerotus. Jos ensisijainen toiminto on ilmanerotus tai jos käyttö on yhdistetty ilman-/lianerotus, on optimi sijainti alavirtaan välittömästi kattilan tai sekoitusventtiilin jälkeen, mutta kiertopumppuun nähden ylävirtaan. Tämä pyydystää heti lämmityksen jälkeen syntyneet kuplat. Jäähdytysjärjestelmässä vastaavasti juuri ennen jäähdytintä. Flamco Smart ilman- ja lianerottimet sopivat vedelle ja korkeintaan 50% glykolia sisältäviin vesi/glykolisekoituksiin. Niitä voidaan käyttää kemiallisia reaktioita hidastavien estoaineiden tai hyväksyttyjen kemiallisten lisäaineiden kanssa, kunhan ne noudattavat standardissa VI 2035 olevia ohjeistoja. Flamco Smart ilman- ja lianerottimet eivät sovi juomavesijärjestelmiin. VSI Flamco vent valve VSI Regular vent valve Flamcoventin ilmakammio on muodoltaan kartiomainen. Tästä rakenteesta on se hyöty, että etäisyys vedenpinnasta ilmausventtiiliin on suurempi kuin suorassa ilmakammiossa. Näin ollen saastumisen mahdollisuus on pienempi Ilmanpoistimet ja lianerottimet valmistetaan ¾":n liitoksella, jotta ne voi liittää mihin tahansa tyhjennysletkuun. Älä käytä näitä liitoksia järjestelmän täyttämiseen. Kuva 4 Kuva 4 22 luettelo 2014/2015 Suomi luettelo 2014/2015 Suomi 229

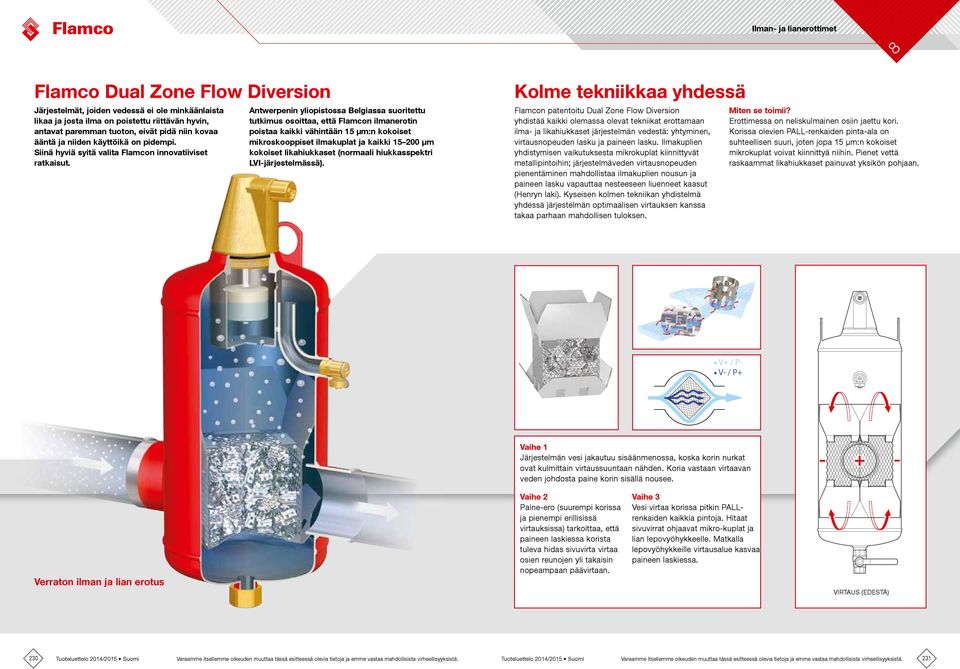

9 Flamco ual Zone Flow iversion Järjestelmät, joiden vedessä ei ole minkäänlaista likaa ja josta ilma on poistettu riittävän hyvin, antavat paremman tuoton, eivät pidä niin kovaa ääntä ja niiden käyttöikä on pidempi. Siinä hyviä syitä valita Flamcon innovatiiviset ratkaisut. ntwerpenin yliopistossa elgiassa suoritettu tutkimus osoittaa, että Flamcon ilmanerotin poistaa kaikki vähintään 15 µm:n kokoiset mikroskooppiset ilmakuplat ja kaikki µm kokoiset likahiukkaset (normaali hiukkasspektri LVI-järjestelmässä). Kolme tekniikkaa yhdessä Flamcon patentoitu ual Zone Flow iversion yhdistää kaikki olemassa olevat tekniikat erottamaan ilma- ja likahiukkaset järjestelmän vedestä: yhtyminen, virtausnopeuden lasku ja paineen lasku. Ilmakuplien yhdistymisen vaikutuksesta mikrokuplat kiinnittyvät metallipintoihin; järjestelmäveden virtausnopeuden pienentäminen mahdollistaa ilmakuplien nousun ja paineen lasku vapauttaa nesteeseen liuenneet kaasut (enryn laki). Kyseisen kolmen tekniikan yhdistelmä yhdessä järjestelmän optimaalisen virtauksen kanssa takaa parhaan mahdollisen tuloksen. Miten se toimii? rottimessa on neliskulmainen osiin jaettu kori. Korissa olevien PLL-renkaiden pinta-ala on suhteellisen suuri, joten jopa 15 µm:n kokoiset mikrokuplat voivat kiinnittyä niihin. Pienet vettä raskaammat likahiukkaset painuvat yksikön pohjaan. V+ / P- V- / P+ Vaihe 1 Järjestelmän vesi jakautuu sisäänmenossa, koska korin nurkat ovat kulmittain virtaussuuntaan nähden. Koria vastaan virtaavan veden johdosta paine korin sisällä nousee Verraton ilman ja lian erotus Vaihe 2 Paine-ero (suurempi korissa ja pienempi erillisissä virtauksissa) tarkoittaa, että paineen laskiessa korista tuleva hidas sivuvirta virtaa osien reunojen yli takaisin nopeampaan päävirtaan. Vaihe 3 Vesi virtaa korissa pitkin PLLrenkaiden kaikkia pintoja. itaat sivuvirrat ohjaavat mikro-kuplat ja lian lepovyöhykkeelle. Matkalla lepovyöhykkeille virtausalue kasvaa paineen laskiessa. VIRTUS (STÄ) 230 luettelo 2014/2015 Suomi luettelo 2014/2015 Suomi 231

10 Merkittäviä etuja ja suuri tehokkuus rinomainen suorituskyky Laajan lianerotinvalikoimamme suorituskyvyn voidaan sanoa olevan alansa parasta luokkaa. Jokaisen järjestelmän läpi kulkee ilmakuplien lisäksi likahiukkasia, kuten hiekanjyviä, metallinpalasia ja maalin tai teipin jäännöksiä. Ne voivat aiheuttaa syöpymistä, tukoksia ja heikentynyttä tehoa. Seuraukset voivat osoittautua kalliiksi. Kyseiset ongelmat voidaan välttää. Laaja valikoimamme messinkisiä tai teräksisiä lianerottimia hitsattuine, laipallisine tai uritettuine liitoksineen tarjoaa parhaan tuloksen mihinkä tahansa tilanteeseen. ntwerpenin yliopisto elgiassa on testannut laajasti ual Zone Flow ivisionin toimintaa. rotusteho [%] Flamco Lian erotusteho rotusteho (%) Flamco Ilman erotusteho N50, arvot nopeudella 1 m/s Magnetiitin hiukkaskoko [µm] N50, arvot nopeudella 0,5 m/s Mikrokupla (µm) Minimaalinen painehäviö Lian ja ilman poistamiseksi järjestelmästä Flamcon innovaatiot ovat juuri paikallaan. elposti asennettavat tuotteemme ilman ja lian erottamiseksi järjestelmän vedestä on kieltämättä paras ajateltavissa oleva ratkaisu minimaalisella painehäviöllä. Tämä tuo säästöä energialaskuissa ja auttaa ympäristönsuojelussa. Uudistuksia puhtaampaa ympäristöä varten Riippumatta siitä, onko kyseisessä rakennuksessa (asuin- tai liikerakennus) laaja LVI-järjestelmä, suljettu lämmitys- tai jäähdytysjärjestelmä, tarjoaa Flamcon laaja ilmanpoistajien valikoima parhaan ratkaisun. Innovatiivinen ja ympäristöä säästävä. Flamco: huomisen maailmaa varten. Lepovyöhykkeellä mikrokuplat voivat kasvaa ja nousta ylös, jolloin automaattinen ilmanpoistin voi poistaa ne. Veteen kellumaan jäävää likaa varten automaattisen ilmanpoistajan alapuolelle on asennettu poistoventtiili, kun taas suuremmat likahiukkaset voi poistaa yksikön pohjassa olevan hanan kautta. Kaikki tapahtuu minimaalisella painehäviöllä. ual Zone Flow ivisionin edut: Maksimi ilman- ja lianerotus. Suurempi teho ja pidempi käyttöikä. Ylivoiminen suorituskyky ja minimaalinen painehäviö. Laaja valikoima asuin- ja liikerakennuksiin. Innovatiivinen ja ympäristöä säästävä. 232 luettelo 2014/2015 Suomi luettelo 2014/2015 Suomi 233

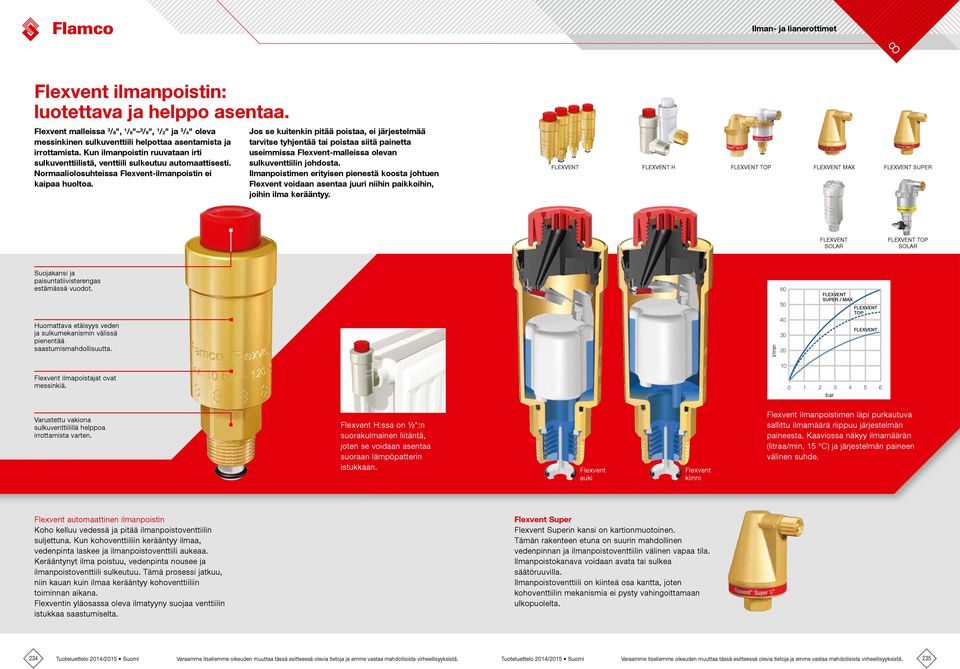

11 Flexvent ilmanpoistin: luotettava ja helppo asentaa. Flexvent malleissa 3 /", 1 /" 3 /", 1 /2" ja 3 /4" oleva messinkinen sulkuventtiili helpottaa asentamista ja irrottamista. Kun ilmanpoistin ruuvataan irti sulkuventtiilistä, venttiili sulkeutuu automaattisesti. Normaaliolosuhteissa Flexvent-ilmanpoistin ei kaipaa huoltoa. Jos se kuitenkin pitää poistaa, ei järjestelmää tarvitse tyhjentää tai poistaa siitä painetta useimmissa Flexvent-malleissa olevan sulkuventtiilin johdosta. Ilmanpoistimen erityisen pienestä koosta johtuen Flexvent voidaan asentaa juuri niihin paikkoihin, joihin ilma kerääntyy. FLXVNT FLXVNT FLXVNT TOP FLXVNT MX FLXVNT SUPR FLXVNT SOLR FLXVNT TOP SOLR Suojakansi ja paisuntatiivisterengas estämässä vuodot. uomattava etäisyys veden ja sulkumekanismin välissä pienentää saastumismahdollisuutta. l/min FLXVNT SUPR / MX FLXVNT TOP FLXVNT 10 Flexvent ilmapoistajat ovat messinkiä bar Varustettu vakiona sulkuventtiilillä helppoa irrottamista varten. Flexvent :ssa on ½":n suorakulmainen liitäntä, joten se voidaan asentaa suoraan lämpöpatterin istukkaan. Flexvent auki Flexvent kiinni Flexvent ilmanpoistimen läpi purkautuva sallittu ilmamäärä riippuu järjestelmän paineesta. Kaaviossa näkyy ilmamäärän (litraa/min, 15 º) ja järjestelmän paineen välinen suhde. Flexvent automaattinen ilmanpoistin Koho kelluu vedessä ja pitää ilmanpoistoventtiilin suljettuna. Kun kohoventtiiliin kerääntyy ilmaa, vedenpinta laskee ja ilmanpoistoventtiili aukeaa. Kerääntynyt ilma poistuu, vedenpinta nousee ja ilmanpoistoventtiili sulkeutuu. Tämä prosessi jatkuu, niin kauan kuin ilmaa kerääntyy kohoventtiiliin toiminnan aikana. Flexventin yläosassa oleva ilmatyyny suojaa venttiilin istukkaa saastumiselta. Flexvent Super Flexvent Superin kansi on kartionmuotoinen. Tämän rakenteen etuna on suurin mahdollinen vedenpinnan ja ilmanpoistoventtiilin välinen vapaa tila. Ilmanpoistokanava voidaan avata tai sulkea säätöruuvilla. Ilmanpoistoventtiili on kiinteä osa kantta, joten kohoventtiilin mekanismia ei pysty vahingoittamaan ulkopuolelta. 234 luettelo 2014/2015 Suomi luettelo 2014/2015 Suomi 235

12 Flexvent ilmanpoistajat Flexvent ilmanpoistajat soveltuvat suljettuihin lämmitys- ja jäähdytysjärjestelmiin, joissa glykolipitoisuus maks. 50%. Flexvent Flexvent MX Maks. järjestelmän paine: 25 bar. Flexvent MX 3 / Rp 3 / 4" sk ei Flexvent Solar Manuaalisesti käytettävä ilmanpoistaja aurinkoenergia järjestelmiin, joissa käytetään glykoliseosta. Ilman sulkuventtiiliä ja avainta (manuaalinen). Maks. käyttölämpötila: 200. Maks. järjestelmän paine: 10 bar. Flexvent 1 / " Flexvent 1 / " / 3 / " Liitos (uk) Ø Kork. Flexvent N R 1 / " ei Flexvent N 6 - N ,5 R 1 / " / R 3 / " on Flexvent N ,5 R 3 / 4" on Flexvent Liitos (uk) Ø Ø Kork. sis. liitos Sulkuventtiili Sulkuventtiili Flexvent N 15 nikkeli pinnoitus 31 50,5 70 R 1 / 2" ei Sulkuosa Flexvent Z R 1 / 2" Liitos (uk) Ø Kork. Flexvent Solar 3 / M 30 75,5 3 / " ei Flexvent Top Solar Sisältää palloventtiilin. Liitos (uk) Ø Kork. Liitos Sulkuventtiili Ø Kork. Sulkuventtiili Sulkuventtiili Flexvent Top Solar 3 / 30 75,5 G 3 / " ei Flexvent Top Liitos Sulkuventtiili Ø Kork. Flexvent Top 54 6 Rp 1 / 2" ei Flexvent Top valkoinen 54 6 R 3 / " on Flexvent Super Liitos (sk) Ø Kork. Sulkuventtiili Flexvent Super / 2" ei Sulkuosa Flexvent Super / 2" luettelo 2014/2015 Suomi luettelo 2014/2015 Suomi 237

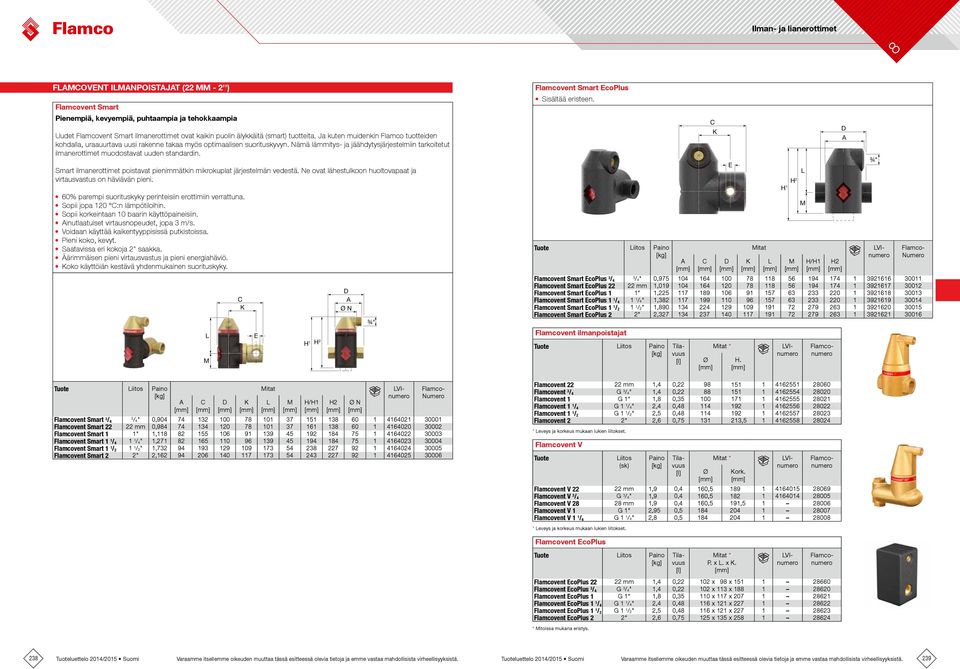

13 Flamcovent ilmanpoistajat (22 mm - 2'') Flamcovent Smart Pienempiä, kevyempiä, puhtaampia ja tehokkaampia Uudet Flamcovent Smart ilmanerottimet ovat kaikin puolin älykkäitä (smart) tuotteita. Ja kuten muidenkin Flamco tuotteiden kohdalla, uraauurtava uusi rakenne takaa myös optimaalisen suorituskyvyn. Nämä lämmitys- ja jäähdytysjärjestelmiin tarkoitetut ilmanerottimet muodostavat uuden standardin. Smart ilmanerottimet poistavat pienimmätkin mikrokuplat järjestelmän vedestä. Ne ovat lähestulkoon huoltovapaat ja virtausvastus on häviävän pieni. 60% parempi suorituskyky perinteisiin erottimiin verrattuna. Sopii jopa 120 :n lämpötiloihin. Sopii korkeintaan 10 baarin käyttöpaineisiin. inutlaatuiset virtausnopeudet, jopa 3 m/s. Voidaan käyttää kaikentyyppisissä putkistoissa. Pieni koko, kevyt. Saatavissa eri kokoja 2" saakka. Äärimmäisen pieni virtausvastus ja pieni energiahäviö. Koko käyttöiän kestävä yhdenmukainen suorituskyky. Liitos L M K K 1 2 Ø N ¾" Flamco- Numero Flamcovent Smart 3 / 4 3 / 4" 0, Flamcovent Smart mm 0, Flamcovent Smart 1 1" 1, Flamcovent Smart 1 1 / / 4" 1, Flamcovent Smart 1 1 / / 2" 1, Flamcovent Smart 2 2" 2, L M /1 2 Ø N Flamcovent Smart coplus Sisältää eristeen. Liitos K K L 2 1 M L M /1 2 ¾" Flamco- Numero Flamcovent Smart coplus 3 / 4 3 / 4" 0, Flamcovent Smart coplus mm 1, Flamcovent Smart coplus 1 1" 1, Flamcovent Smart coplus 1 1 / / 4" 1, Flamcovent Smart coplus 1 1 / / 2" 1, Flamcovent Smart coplus 2 2" 2, Flamcovent ilmanpoistajat Liitos Ø *. Flamcovent mm 1,4 0, Flamcovent 3 / 4 G 3 / 4" 1,4 0, Flamcovent 1 G 1" 1, 0, Flamcovent 1 1 / 4 G 1 1 / 4" 2,4 0, Flamcovent 1 1 / 2 G 1 1 / 2" 2,5 0, Flamcovent 2 2" 2,6 0, , * Leveys ja korkeus mukaan lukien liitokset. Flamcovent V Liitos (sk) Ø * Kork. Flamcovent V mm 1,9 0,4 160, Flamcovent V 3 / 4 G 3 / 4" 1,9 0,4 160, Flamcovent V 2 2 mm 1,9 0,4 160,5 191, Flamcovent V 1 G 1" 2,95 0, Flamcovent V 1 1 / 4 G 1 1 / 4" 2, 0, * Leveys ja korkeus mukaan lukien liitokset. Flamcovent coplus Liitos * P. x L. x K. Flamcovent coplus mm 1,4 0, x 9 x Flamcovent coplus 3 / 4 G 3 / 4" 1,4 0, x 113 x Flamcovent coplus 1 G 1" 1, 0, x 117 x Flamcovent coplus 1 1 / 4 G 1 1 / 4" 2,4 0,4 116 x 121 x Flamcovent coplus 1 1 / 2 G 1 1 / 2" 2,5 0,4 116 x 121 x Flamcovent coplus 2 2" 2,6 0, x 135 x * Mitoissa mukana eristys. 23 luettelo 2014/2015 Suomi luettelo 2014/2015 Suomi 239

14 Flamcovent coplus V Liitos (sk) * P. x L. x K. Flamcovent coplus V mm 1,9 0,4 100 x 190 x Flamcovent coplus V 3 / 4 G 3 / 4" 1,9 0,4 100 x 190 x Flamcovent coplus V 1 G 1" 2,95 0,5 115 x 215 x Flamcovent coplus V 1 1 / 4 G 1 1 / 4" 2, 0,5 115 x 215 x * Leveys ja korkeus mukaan lukien liitokset, mitat ilman eristystä. Flamcovent ilmanerottimet (N ) Flamcovent ilmanerottimet soveltuvat suuriin lämmitys- ja jäähdytysjärjestelmiin. Suuri hyötysuhde. Pieni painehäviö. Maksimi käyttölämpötila: 120. Soveltuu maksimi 50% glykoliseokselle. Maksimi käyttöpaine: 10 bar. Flamcovent Solar urinkoenergiajärjestelmiin. risteenä Styrox-suoja. Maksimi käyttölämpötila: 200. Maksimi käyttöpaine: 10 bar. Liitos (sk) * P. x L. x K. Flamcovent Solar mm 1,4 0, x 113 x Flamcovent Solar 3 / 4 G 3 / 4" inv. 1,4 0, x 113 x Flamcovent Solar 1 G 1" 1, 0, x 117 x Flamcovent Solar 1 1 / 4 G 1 1 / 4" 2,4 0,4 116 x 121 x Flamcovent Solar 1 1 / 2 G 1 1 / 2" 2,5 0,4 116 x 121 x Flamcovent Solar 2 2" 2,6 0, x 135 x * Mitoissa mukana eristys. Flamcovent Solar V sennus aurinkoenergiajärjestelmiin pystyputkiin. risteenä Styrox-suoja. Maksimi käyttölämpötila: 200. Maksimi käyttöpaine: 10 bar. Flamcovent S Flamcovent R Flamcovent F Liitos (sk) * P. x L. x K. Flamcovent Solar V mm 1,9 0,4 100 x 190 x Flamcovent Solar V 3 / 4 G 3 / 4" inv. 2 0,4 100 x 190 x Flamcovent Solar V 1 G 1" 3,15 0,5 115 x 215 x Flamcovent Solar V 1 1 / 4 G 1 1 / 4" 2,95 0,5 115 x 215 x * Leveys ja korkeus mukaan lukien liitokset. Flamcovent S - 10 bar itsattava liitos. Liitos N Flamcovent 50 S 50 60, , Flamcovent 65 S 65 76, , Flamcovent 0 S 25 0, , Flamcovent 100 S , , Flamcovent 125 S , , Flamcovent 150 S , , Flamcovent 200 S , , Flamcovent 250 S , Flamcovent 300 S , , Flamcovent 350 S , , Flamcovent 400 S , , Flamcovent 500 S , Flamcovent 600 S , luettelo 2014/2015 Suomi luettelo 2014/2015 Suomi 241

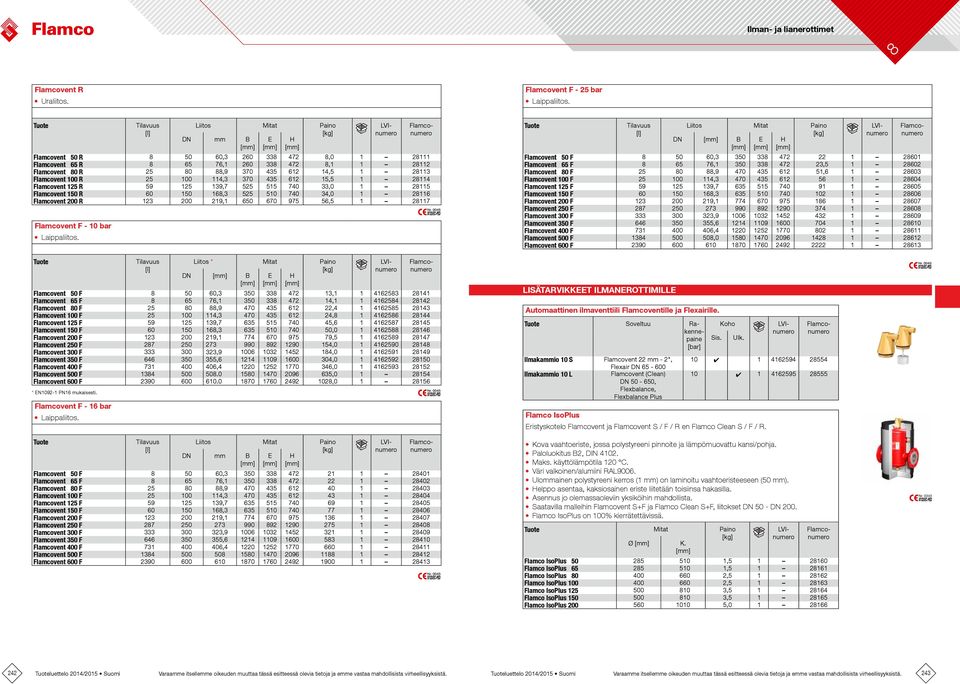

15 Flamcovent R Uraliitos. Flamcovent F - 25 bar Laippaliitos. Liitos N mm Flamcovent 50 R 50 60, , Flamcovent 65 R 65 76, , Flamcovent 0 R 25 0, , Flamcovent 100 R , , Flamcovent 125 R , , Flamcovent 150 R , , Flamcovent 200 R , , Flamcovent F - 10 bar Laippaliitos. Liitos * N Flamcovent 50 F 50 60, , Flamcovent 65 F 65 76, , Flamcovent 0 F 25 0, , Flamcovent 100 F , , Flamcovent 125 F , , Flamcovent 150 F , , Flamcovent 200 F , , Flamcovent 250 F , Flamcovent 300 F , , Flamcovent 350 F , , Flamcovent 400 F , , Flamcovent 500 F , Flamcovent 600 F , * N PN16 mukaisesti. Flamcovent F - 16 bar Laippaliitos. Liitos N Flamcovent 50 F 50 60, Flamcovent 65 F 65 76, , Flamcovent 0 F 25 0, , Flamcovent 100 F , Flamcovent 125 F , Flamcovent 150 F , Flamcovent 200 F , Flamcovent 250 F Flamcovent 300 F , Flamcovent 350 F , Flamcovent 400 F , Flamcovent 500 F , Flamcovent 600 F Lisätarvikkeet ilmanerottimille utomaattinen ilmaventtiili Flamcoventille ja Flexairille. Soveltuu Rakennepaine [bar] Ilmakammio 10 S Flamcovent 22 mm - 2", Flexair N Ilmakammio 10 L Flamcovent (lean) N , Flexbalance, Flexbalance Plus Flamco IsoPlus Sis. Koho Ulk ristyskotelo Flamcovent ja Flamcovent S / F / R en Flamco lean S / F / R. Liitos N mm Flamcovent 50 F 50 60, Flamcovent 65 F 65 76, Flamcovent 0 F 25 0, Flamcovent 100 F , Flamcovent 125 F , Flamcovent 150 F , Flamcovent 200 F , Flamcovent 250 F Flamcovent 300 F , Flamcovent 350 F , Flamcovent 400 F , Flamcovent 500 F Flamcovent 600 F Kova vaahtoeriste, jossa polystyreeni pinnoite ja lämpömuovattu kansi/pohja. Paloluokitus 2, IN Maks. käyttölämpötila 120. Väri valkoinen/alumiini RL9006. Ulommainen polystyreeni kerros (1 mm) on laminoitu vaahtoeristeeseen (50 mm). elppo asentaa, kaksiosainen eriste liitetään toisiinsa hakasilla. sennus jo olemassaoleviin yksiköihin mahdollista. Saatavilla malleihin Flamcovent S+F ja Flamco lean S+F, liitokset N 50 - N 200. Flamco IsoPlus on 100% kierrätettävissä. Ø K. Flamco IsoPlus , Flamco IsoPlus , Flamco IsoPlus , Flamco IsoPlus , Flamco IsoPlus , Flamco IsoPlus , Flamco IsoPlus , Nr luettelo 2014/2015 Suomi luettelo 2014/2015 Suomi 243

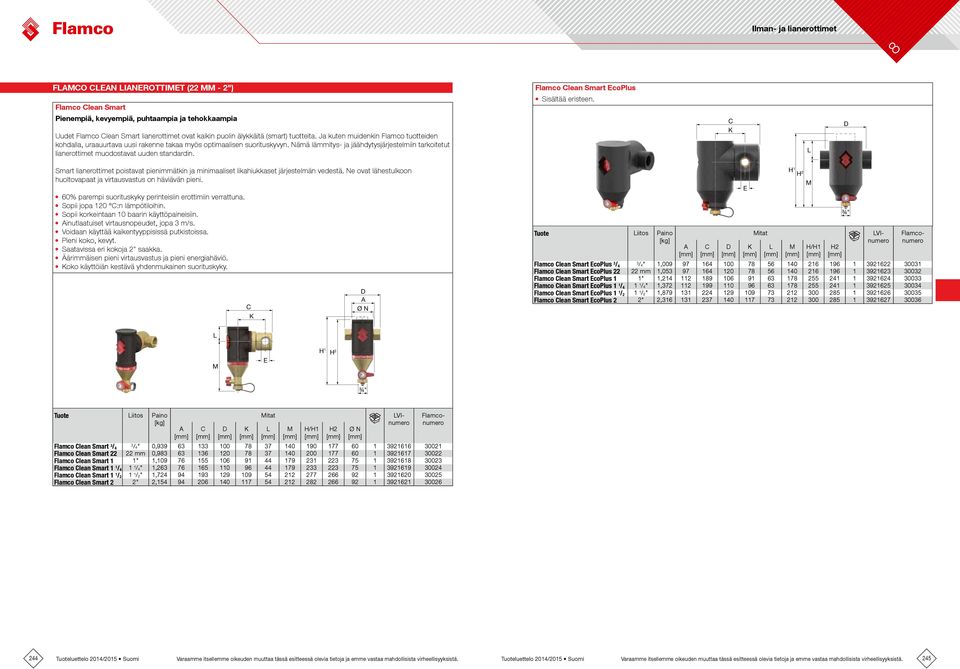

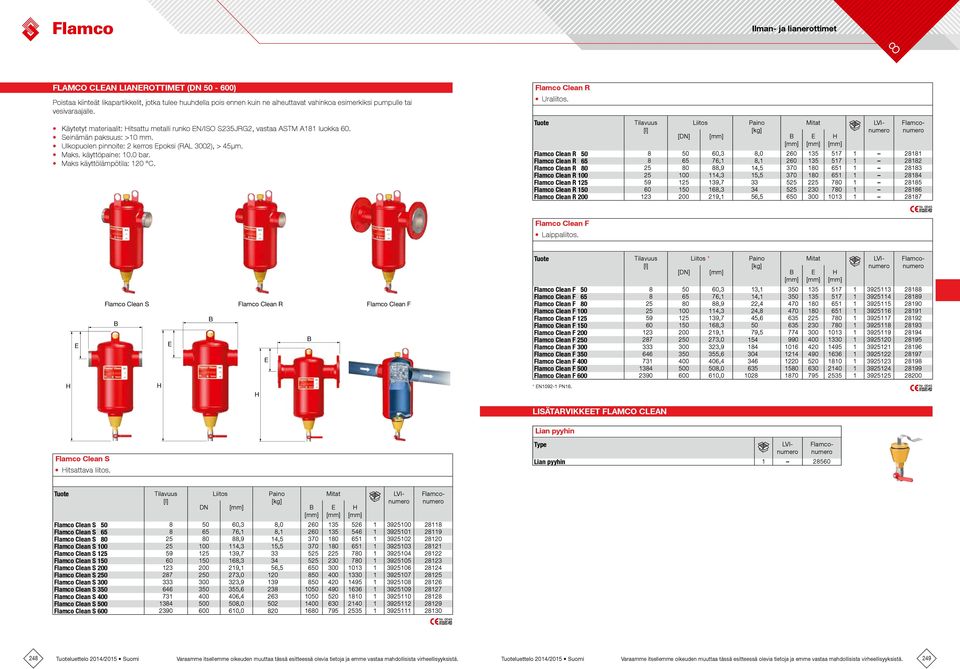

16 Flamco lean Lianerottimet (22 mm - 2") Flamco lean Smart Pienempiä, kevyempiä, puhtaampia ja tehokkaampia Uudet Flamco lean Smart lianerottimet ovat kaikin puolin älykkäitä (smart) tuotteita. Ja kuten muidenkin Flamco tuotteiden kohdalla, uraauurtava uusi rakenne takaa myös optimaalisen suorituskyvyn. Nämä lämmitys- ja jäähdytysjärjestelmiin tarkoitetut lianerottimet muodostavat uuden standardin. Flamco lean Smart coplus Sisältää eristeen. K L Smart lianerottimet poistavat pienimmätkin ja minimaaliset likahiukkaset järjestelmän vedestä. Ne ovat lähestulkoon huoltovapaat ja virtausvastus on häviävän pieni. 60% parempi suorituskyky perinteisiin erottimiin verrattuna. Sopii jopa 120 :n lämpötiloihin. Sopii korkeintaan 10 baarin käyttöpaineisiin. inutlaatuiset virtausnopeudet, jopa 3 m/s. Voidaan käyttää kaikentyyppisissä putkistoissa. Pieni koko, kevyt. Saatavissa eri kokoja 2" saakka. Äärimmäisen pieni virtausvastus ja pieni energiahäviö. Koko käyttöiän kestävä yhdenmukainen suorituskyky. K Ø N Liitos K L 1 2 M M /1 2 ¾" Flamco lean Smart coplus 3 / 4 3 / 4" 1, Flamco lean Smart coplus mm 1, Flamco lean Smart coplus 1 1" 1, Flamco lean Smart coplus 1 1 / / 4" 1, Flamco lean Smart coplus 1 1 / / 2" 1, Flamco lean Smart coplus 2 2" 2, L M 1 2 ¾" Liitos K Flamco lean Smart 3 / 4 3 / 4" 0, Flamco lean Smart mm 0, Flamco lean Smart 1 1" 1, Flamco lean Smart 1 1 / / 4" 1, Flamco lean Smart 1 1 / / 2" 1, Flamco lean Smart 2 2" 2, L M /1 2 Ø N 244 luettelo 2014/2015 Suomi luettelo 2014/2015 Suomi 245

17 Flamco lean Flamco lean coplus Sisältää eristeen. Liitos (sk) Flamco lean mm 1,4 0, Flamco lean 3 / 4 G 3 / 4" inv. 1,4 0, Flamco lean 1 G 1" 1, 0, Flamco lean 1 1 / 4 G 1 1 / 4" 2,4 0, Flamco lean 1 1 / 2 G 1 1 / 2" 2,5 0, Flamco lean 2 2" 2,6 0, Flamco lean V sennetaan pystyjohtoon. Liitos (sk) * P. x L. x K. Flamco lean coplus mm 1,4 0, x 113 x Flamco lean coplus 2 2 mm 1, 0, x 117 x 175, Flamco lean coplus 3 / 4 G 3 / 4" inv. 1,4 0, x 113 x Flamco lean coplus 1 G 1" 1, 0, x 117 x 175, Flamco lean coplus 1 1 / 4 G 1 1 / 4" 2,4 0,4 116 x 121 x Flamco lean coplus 1 1 / 2 G 1 1 / 2" 2,5 0,4 116 x 121 x Flamco lean coplus 2 2" 2,6 0, x 135 x * Mitoissa mukan eriste Flamco lean coplus V Sisältää eristeen. Liitos (sk) * P. x L. x K. Flamco lean coplus V mm 2,15 0,4 100 x 190 x Flamco lean coplus V 3 / 4 G 3 / 4" inv. 2,15 0,4 100 x 190 x Flamco lean coplus V 1 G 1" 3,20 0,5 115 x 215 x Flamco lean coplus V 1 1 / 4 G 1 1 / 4" 3,05 0,5 115 x 215 x * Mitoissa mukan eriste Liitos (sk) Volume Flamco lean V mm 2,15 0, Flamco lean V 3 / 4 G 3 / 4" inv. 2,15 0, Flamco lean V 1 G 1" 3,20 0, Flamco lean V 1 1 / 4 G 1 1 / 4" 3,05 0, luettelo 2014/2015 Suomi luettelo 2014/2015 Suomi 247

18 Flamco lean Lianerottimet (N ) Poistaa kiinteät likapartikkelit, jotka tulee huuhdella pois ennen kuin ne aiheuttavat vahinkoa esimerkiksi pumpulle tai vesivaraajalle. Käytetyt materiaalit: itsattu metalli runko N/ISO S235JRG2, vastaa STM 11 luokka 60. Seinämän paksuus: >10 mm. Ulkopuolen pinnoite: 2 kerros poksi (RL 3002), > 45µm. Maks. käyttöpaine: 10.0 bar. Maks käyttölämpötila: 120. Flamco lean R Uraliitos. Liitos [N] Flamco lean R ,3, Flamco lean R ,1, Flamco lean R ,9 14, Flamco lean R ,3 15, Flamco lean R , Flamco lean R , Flamco lean R ,1 56, Flamco lean F Laippaliitos. Flamco lean S Flamco lean R Flamco lean F Liitos * [N] Flamco lean F ,3 13, Flamco lean F ,1 14, Flamco lean F ,9 22, Flamco lean F ,3 24, Flamco lean F ,7 45, Flamco lean F , Flamco lean F ,1 79, Flamco lean F , Flamco lean F , Flamco lean F , Flamco lean F , Flamco lean F , Flamco lean F , * N PN16. Lisätarvikkeet Flamco lean Lian pyyhin Flamco lean S itsattava liitos. Type Lian pyyhin Liitos N Flamco lean S ,3, Flamco lean S ,1, Flamco lean S ,9 14, Flamco lean S ,3 15, Flamco lean S , Flamco lean S , Flamco lean S ,1 56, Flamco lean S , Flamco lean S , Flamco lean S , Flamco lean S , Flamco lean S , Flamco lean S , luettelo 2014/2015 Suomi luettelo 2014/2015 Suomi 249

19 Flamcovent lean ilman- ja lianerottimet (22 mm - 2'') Flamcovent lean Smart Pienempiä, kevyempiä, puhtaampia ja tehokkaampia Flamcovent lean Smart coplus Flamcovent lean Smart; varustetut 20 mm PP-eristemateriaalin K Uudet Flamcovent lean Smart ilman- ja lianerottimet ovat kaikin puolin älykkäitä (smart) tuotteita. Ja kuten muidenkin Flamco tuotteiden kohdalla, uraauurtava uusi rakenne takaa myös optimaalisen suorituskyvyn. Nämä lämmitys- ja jäähdytysjärjestelmiin tarkoitetut ilman- ja lianerottimet muodostavat uuden standardin. L ¾" Smart ilman- ja lianerottimet poistavat pienimmätkin mikrokuplat ja minimaaliset likahiukkaset järjestelmän vedestä. Ne ovat lähestulkoon huoltovapaat ja virtausvastus on häviävän pieni. 60% parempi suorituskyky perinteisiin erottimiin verrattuna. Sopii jopa 120 :n lämpötiloihin. Sopii korkeintaan 10 baarin käyttöpaineisiin. inutlaatuiset virtausnopeudet, jopa 3 m/s. Voidaan käyttää kaikentyyppisissä putkistoissa. Pieni koko, kevyt. Saatavissa eri kokoja 2" saakka. Äärimmäisen pieni virtausvastus ja pieni energiahäviö. Koko käyttöiän kestävä yhdenmukainen suorituskyky. Liitos K L M ¾" ¾" Ø N Flamco- Numero Flamcovent lean Smart 3 / 4 3 / 4" 1, Flamcovent lean Smart mm 1, Flamcovent lean Smart 1 1" 1, Flamcovent lean Smart 1 1 / / 4" 1, Flamcovent lean Smart 1 1 / / 2" 2, Flamcovent lean Smart 2 2" 2, K L M /1 Ø N Liitos K L M M /1 ¾" Flamcovent lean Smart coplus 3 / 4 3 / 4" 1, Flamcovent lean Smart coplus mm 1, Flamcovent lean Smart coplus 1 1" 1, Flamcovent lean Smart coplus 1 1 / / 4" 1, Flamcovent lean Smart coplus 1 1 / / 2" 2, Flamcovent lean Smart coplus 2 2" 2, Flamcovent lean Liitos * Ø * Kork. Flamcovent lean mm Flamcovent lean 3 / / 4" Flamcovent lean " Flamcovent lean 1 1 / / 4" Flamcovent lean 1 1 / / 2" * Leveys ja korkeus mukaan lukien liitokset. 250 luettelo 2014/2015 Suomi luettelo 2014/2015 Suomi 251

20 Flamcovent lean ilman- ja lianerottimet (N ) Poistaa kiinteät likapartikkelit sekä kaasut, jotka voivat aiheuttaa vahinkoa esimerkiksi pumpulle tai vesivaraajalle. Käytetyt materiaalit: itsattu metalli runko N/ISO S235JRG2, vastaa STM 11 luokka 60. Seinämän paksuus: >10 mm. Ulkopuolen pinnoite: 2 kerros poksi (RL 3002), > 45µm. Maks. käyttöpaine: 10.0 bar. Maks käyttölämpötila: 120. Flamcovent lean R Uraliitos. Liitos N Flamcovent lean 50 R , , Flamcovent lean 65 R , , Flamcovent lean 0 R 33 0, Flamcovent lean 100 R , Flamcovent lean 125 R , Flamcovent lean 150 R , Flamcovent lean 200 R , Flamcovent lean F Laippaliitos. Flamcovent lean S Flamcovent lean R Flamcovent lean F Liitos * N Flamcovent lean 50 F , Flamcovent lean 65 F , , Flamcovent lean 0 F 33 0, Flamcovent lean 100 F , , Flamcovent lean 125 F , Flamcovent lean 150 F , Flamcovent lean 200 F , Flamcovent lean 250 F , Flamcovent lean 300 F , Flamcovent lean 350 F , Flamcovent lean 400 F , Flamcovent lean 500 F , Flamcovent lean 600 F , * N PN16. Flamcovent lean S itsattava liitos. Liitos N mm Flamcovent lean 50 S , , Flamcovent lean 65 S , , Flamcovent lean 0 S 33 0, Flamcovent lean 100 S , Flamcovent lean 125 S , Flamcovent lean 150 S , Flamcovent lean 200 S , Flamcovent lean 250 S , Flamcovent lean 300 S , Flamcovent lean 350 S , Flamcovent lean 400 S , Flamcovent lean 500 S , Flamcovent lean 600 S , Lisätarvikkeet Flamcovent lean utomaattinen ilmaventtiili Soveltuu Rakennepaine Ilmakammio 10 L Flamcovent (lean) N luettelo 2014/2015 Suomi luettelo 2014/2015 Suomi 253
