1 1 Teräksiset johtotiejärjestelmät Johtotiejärjestelmät nopeammin ja helpommin!

2 1 2 Nopeammin ja helpommin.

3 Pintakäsittelyn valinta Sivut 4-8 Tikashyllyt Sivut 9-46 Ruostumattomat ja haponkestävät tikashyllyt Levyhyllyt Sivut Sivut Valaisinkiskot Sivut Lankahyllyt Sivut Palonkestävät johtotiet Sivut EI60 Potentiaalintasauksen liittäminen Sivut Kaarikiinnikeet Sivut Betoniruuvit Sivut

4 1 Minkä pintakäsittelyn valitsen? Yksinkertaisen peukalosäännön mukaan voidaan pintakäsittely valita seuraavasti: Pintakäsittely Sähkösinkitys Maalattu teräslevy Kuumasinkitty ohutlevy Z275 (Sendzimir) Alusinkki AZ150 Kuumasinkitys SS-EN ISO 1461 Alusinkki AZ185 Ruostumaton, haponkestävä Korroosioluokka C1 C2 C2 C3 C3 (C4) C4 Jokaisella korroosioluokalla on varsin laaja käyttöalue ja pinnoitteen elinikä voi vaihdella. Pintakäsittelyn valitsemiseksi huomioi seuraavat seikat: 1. Valitse korroosioluokka, mikä parhaiten vastaa projektiasi taulukosta 1:23a. 2. Valitse pintakäsittely elinikävaatimuksen mukaisesti valitussa korroosioluokassa taulukosta 2 3. Sarakkeessa MP-koodi on kirjain, joka vastaa valittua vaihtoehtoa. Valitse tuotteet joiden MP-numerossa esiintyy kyseinen kirjain. Mikäli valitusta vaihtoehdosta ei löydy kyseistä tuotetta, valitse lähin tuote taulukossa alaspäin. Esim. Aiot asentaa tikashyllyt lämmittämättömään varastotilaan. 1. Taulukko 1:23a osoittaa selvästi korroosioluokan C2 olosuhteita. 2. Varastohalli tulee olemaan käytössä enemmän kuin 25 vuotta. Valitsemme kuumasinkityn ohutlevyn Z MP-koodiksi tulee näin ollen S, tikashyllyjä löytyy MP-numeroilla, joissa on S kirjain. Me valitsemme tämän vaihtoehdon. Kaikilla asennusosilla tulee näin ollen olla MP-koodi S, tai kirjain, joka löytyy alempaa listalla taulukosta 2. MP-numerossa olevat kirjaimet tarkoittavat seuraavaa: Kirjain Pintakäsittely Pintakäsittelyn paksuus E = Sähkösinkitys 10 μm V = Maalattu, valkoinen NCS 0502-Y μm S = Kuumasinkitty ohutlevy Z275 (Sendzimir) 20 μm A = Alusinkki AZ μm Z = Kuumasinkitys SS-EN ISO μm AZ = Alusinkki AZ μm R = Ruostumaton, haponkestävä 4 Nopeammin ja helpommin.

5 PINTAKÄSITTELYN VALINTA Taulukko 1:23a Korroosioluokat standardin SS-EN ISO mukaisesti ja niitä vastaavat ympäristöolosuhteet tyypillisine esimerkkeineen. Rasitusluokka Ympäristön määrittely Ulkona Sisällä C1 Hyvin lievä Lämmitetyt kuivat tilat, joiden ilmassa on merkityksettömiä määriä epäpuhtauksia, esim. toimistot, kaupat, koulut, hotellit. C2 Lievä Tilat, joissa ilman epäpuhtauksien määrä on alhainen, maaseutualueet. C3 Kohtalainen Ilmatilat, joissa on tietty määrä suolaa tai kohtuullisia määriä epäpuhtauksia. Kaupunkialueet sekä alueet, joissa jonkin verran teollisuutta. Myös alueet lähellä rannikkoa. C4 Ankara Ilmatilat, joissa kohtalaisia määriä suolaa tai selviä määriä ilman epäpuhtauksia, esim. teollisuus-ja rannikkoalueet. C5-I C5-M Hyvin ankara (teoll.) Hyvin ankara (meri) Teollisuusalueet, joissa suuri ilmankosteus ja aggressiivinen ilma. Rannikko-ja offshore-alueet, joilla suuri suolapitoisuus illmasa. Lämmittämättömät tilat, joissa on vaihteleva lämpötila ja kosteus, sekä joissa esiintyy jonkin verran kondensoitumista ja vähäisiä määriä ilman epäpuhtaisuuksia, esim. urheiluhallit ja varastorakennukset. Tilat, joissa kohtuullinen kosteuspitoisuus ja tietty määrä tuotantoprosessien ilman epäpuhtauksia, esim, panimot, meijerit, pesulat. Tilat, joissa suuri ilmankosteus ja paljon ilman epäpuhtauksia tuotantoprosesseista, esim. kemianteollisuus, uimahallit, telakat. Tilat, joissa lähes pysyvä kondenssi ja paljon epäpuhtauksia ilmassa. Tilat, joissa lähes pysyvä kondenssi ja paljon epäpuhtauksia ilmassa. Taulukko 2 Laskelma pintakäsittelyn eliniästä siihen asti, kunnes punaruostetta on muodostunut pintaan. Taulukko 2 MPkoodi Min Maks Min Maks Min Maks Min Maks Min Maks Min Maks C1 C2 C3 C4 C5-I C5-M Sähkösinkitys 1) E 7,1 50 2,4 7,1 1,2 2,1 0,6 1,2 0,6 1,2 Maalattu teräslevy V,B 7,1 50 2,4 7,1 1,2 2,1 0,6 1,2 0,6 1,2 Kuumasinkitty ohutlevy S Z275 (sendzimir) 1) Kuumasinkitys Z SS-EN ISO ) Alusinkki AZ185 1) AZ Haponkestävä R 2) 2) 2) 2) 2) 2) 2) 2) 1) Tulokset ovat SSAB:n laskennallinen arvio vuosissa, kunnes punaruostetta on havaittavissa. 2) Haponkestävällä teräksellä on erittäin pitkä elinikä myös korroosioluokissa C5 I ja M. Joidenkin jaloteräksille epäedullisten aineiden läsnäolo voi kuitenkin lyhentää elinkää oleellisesti. 5

6 1 Kuumasinkitys vai Alusinkki? Perinteisesti kuumasinkittyjä (kastosinkittyjä) tuotteita on tarjottu vaativiin olosuhteisiin. Vertailu Alusinkki-vaihtoehtoon on antanut todella myönteisiä tuloksia. Alusinkillä on mm. seuraavia etuja: Parempi korroosiosuoja Alhaisemmat kustannukset, tuotteet n. 15% edullisempia kuin kuumasinkityt Parempi sähkönjohtokyky korroosion tapahduttua Ympäristöedut Tasainen ja kova pinta. Parempi korroosiosuojaus Mitä vaativammat olosuhteet ovat, sitä enemmän Alusinkki antaa etuja. Alusinkki toimii erinomaisesti teollisuusympäristössä, jossa vallitsee agressiiviset olosuhteet, esim. korkea ilmankosteus ja lämpötila. Alusinkki toimii myös paremmin kuin sinkitty teräs merellisissä olosuhteissa, joissa suolan ja kosteuden yhdistelmä muodostaa erittäin ruosteelle altistavan ympäristön. Kun sinkki syöpyy, muodostuu valkoruostetta, joka on sähköisesti eristävää. Alusinkki muodostaa mustaa ruostetta, jolla on parempi sähkönjohtavuus. Tästä on etua potentiaalintasauksessa. Ainoastaan olosuhteissa, joissa ilman PH-arvo on suurempi kuin 9 ja vedessä, Alusinkillä on huonommat ominaisuudet kuin sinkityllä teräksellä. Näissä olosuhteissa ei Alusinkkiä suositella käytettäväksi. Taulukossa 2, sivulla 5 on ohjeellinen elinikävertailu Alusinkin ja muiden pintakäsittelyiden välillä. Mitä on Alusinkki? Alusinkki on metalliseos, jolla teräslevy pinnoitetaan suoraan terästehtaassa. Alusinkin aineosat ovat: 55 % alumiinia, 43,4 % sinkkiäja 1,6 % piitä. Tarkoin valvotussa prosessissa valmistetaan ohutlevyä, jolla on erittäin tasainen ja kova pinta. 6 Nopeammin ja helpommin.

7 PINTAKÄSITTELYN VALINTA Halvempi hinta ja ympäristöedut Tuotteen valmistuksen jälkeen ei tarvita erillistä kuumasinkitystä, minkä vuoksi tuotteet ovat hinnaltaan noin 15 % halvempia kuin kastosinkityt tuotteet. Ympäristön kannalta on edullista, että tuotteiden kuljetuksen ja käytetyn energian tarve alenee. Käytetyn sinkin määrä vähenee, jota toisinaan pidetään myönteisenä. Alusinkki korjaa itse syntyneet pinnoitevauriot. Tämä lisää tuotteen kestävyyttä mm. pinnalle syntyneiden naarmujen aiheuttamaa korroosiota vastaan. Pitkä elinikä johtuu siitä, että pinnoite antaa teräslevylle kaksinkertaisen suojan. Ensimmäinen suoja saavutetaan pinnoitteen passivoivalla estolla yleistä korroosiota vastaan. Toinen suojaus saadaan aikaiseksi, kun pinnoitettu levy asetetaan alttiiksi kosteudelle, ja galvaaninen elementti muodostuu levyn pinnalle. Sinkki-ionit vaeltavat näin vaurion yli ja korjaavat levyssä olevat naarmut ja paljaat katkaisupinnat. HUOM! Ennen kuin galvaaninen korjaus on päässyt kunnolla käyntiin voi ruostetta esiintyä katkaisupinnoissa ja rei'issä. Tämä on ainoastaan kosmeettinen vika, ja korroosio pysähtyy ennen pitkää. ALUMIINI-SINKKI TERÄS ALUMIINI-SINKKI Kuvaus Alusinkin itsekorjaavista ominaisuuksista. Tyyppihyväksyntä Alusinkki AZ185 on tyyppihyväksytty korroosioluokkaan C4 (Sitac 1245/94). On olemassa myös saksalaisia ja brittiläisiä hyväksyntöjä. Kokemuksia Alusinkistä Alusinkki kehitettiin noin 30 vuotta sitten Yhdysvalloissa. Siellä on tehty mm. meriolosuhteissa referenssiasennuksia, jotka ovat yhtä vanhoja. Eräässä Ruotsin ankarimmista olosuhteista, Stenungsundin petrokemian laitoksissa on yli 20 vuotta vanhoja asennuksia. Joitain muita esimerkkejä vaativista olosuhteista, joissa Alusinkkiä on käytetty: Maahankaivetut tierummut Autojen pakoputket Ilmankäsittelylaitokset kostealle ja agressiiviselle ilmalle. 7

8 1 POTENTIAALINTASAUS Sähköinen jatkuvuus Kaikki MP-johtotietuotteet täyttävät voimassa olevat vaatimukset koskien sähköistä jatkuvuutta kaapelihyllyjen kaapelihyllyjen jatkojen osalta (SS-EN 61537). Maalatuissa levyhyllyissä on maalaamattomat päädyt, jolloin ne täyttävät alla olevan taulukon mukaiset vaatimukset. SP Ruotsin Testaus- ja Tutkimuslaitos Boråsissa on tehnyt testimittauksia 500 mm jatkokappaleen kummaltakin puolelta ja saanut seuraavat tulokset: MP-jatkokappale Tikashyllyt Ilman ruuvia Ruuvilla Vaatimus MP-S 2,3 mω 1,2 mω 50 mω MP-PZ 1,0 mω 1,0 mω 50 mω MP-FZ* < 1,0 mω < 1,0 mω 50 mω Levyhyllyt Ilman kiinnikkeitä Kiinnikkeillä Vaatimus 50 mm leveys 1,0 mω 1,0 mω 50 mω 200 mm leveys 1,8 mω 1,0 mω 50 mω 600 mm leveys 0,5 mω 0,5 mω 50 mω Lankahyllyt Jatkolla Vaatimus Sähkösinkitty mm 4,0-11,2 mω 50 mω Kuumasinkitty mm 3,2-6,4 mω 50 mω Haponkestävä mm 13,6-24,8 mω 50 mω * MP-FZ ei ole testattu, mutta suuremmalla seinämänvahvuudella vastus on pienempi. 8 Nopeammin ja helpommin.

9 TIKASHYLLYT MP-Tikashyllyt MP-Tikashyllyt soveltuvat erinomaisesti sekä vaaka- että pystyasennuksiin. Näiden kaapelihyllyjen suunnittelussa on erityisesti otettu huomioon seuraavat tekijät: Nopea ja yksinkertainen asennus Suuri kuormitettavuus Eri tyyppisten asennusosien tarve vähäinen Välipienojen asennuspinta kaapelien suuntainen Paljon asennustilaa kaapeleille Pintakäsittelyn valinta Tikashyllyt Ruostumattomat ja haponkestävät tikashyllyt MP-tikashyllyjä on kolmea tyyppiä, jotka kaikki täyttävät EL AMA 98:n vaatimukset raskaille sekä vahvistetuille raskaille tikashyllyille suurella marginaalilla. MP-S:ää, ns. kevyttä tikashyllyä valmistetaan myös 3 metrin pituisena, mikä mahdollistaa hyllyjen kätevän käsittelyn erityisesti ahtaissa tiloissa: toimistot, myymälät, koulut jne. Levyhyllyt Valaisinkiskot MP-PZ, PAZ -raskaita tikashyllyjä valmistetaan 6 metrin pituisina, mikä tekee mahdolliseksi järkevän asennuksen esim. teollisuushalleissa, suurissa varasto- yms. tiloissa. MP-FZ on järein MP-tikashylly. Vahvistetut raskaat tikashyllyt ovat 6 metriä pitkiä, soveltuvat pitkiin kannatinväleihin ja joilla on suuri kuormitettavuus ja jäykkyys. Asennusosat ovat suurelta osin samoja eri osajärjestelmissä, esim. kattokannakkeet, kulmakiinnittimet ja asennusruuvit. Tikashyllyt ja asennusosat voidaan tilauksesta maalata haluttuun värisävyyn MP Bolagen AB:n omassa maalaamossa. MP-tikashyllyt ja ripustusjärjestelmät ovat seismologisesti testattu ruotsalaisen ydinvoimateollisuuden TBE 102:2-dokumentin mukaisesti. Lankahyllyt Palonkestävät johtotiet Potentiaalintasauksen liittäminen Kaarikiinnikeet Betoniruuvit 9

10 1 Tikashyllyt MP-S, PZ, AZ 10 Nopeammin ja helpommin.

11 TIKASHYLLYT Tikashyllytyyppi MP-FZ 11

12 1 Tikashylly tyyppi MP-S - 3 m ja 6 m Täyttää EL AMA:n vaatimukset raskaille tikashyllyille. Saadaan tilauksesta myös maalattuna. Pienaväli: c-c 250 mm. Murtovarmuus 1,7 kertaa maks.kuorma. MP-Tikashyllyt ja ripustusjärjestelmät on seismologisesti testattu ruotsalaisen ydinvoimateollisuuden asiakirjan TBE 102:2 mukaisesti. Taipuma mm:ssä kannakevälillä 2-3 m. B Sinkki 20 µm Snro (pituus 3 m) Sinkki 20 µm Snro (pituus 6 m) 200 MP-102 S MP-102 S MP-103 S MP-103 S MP-104 S MP-104 S MP-105 S MP-105 S MP-106 S MP-106 S Tikashylly 6 m tyyppi MP-PZ, PAZ Täyttää EL AMA:n vaatimukset raskaille tikashyllyille. MP-PZ ja PAZ-hyllyissä on rei itetyt profiilipienat, pienat 2 ja 4 kummassakin päässä ovat putkipienoja. Tikkaan pituus: 6 m Pienaväli: c-c 250 mm. Murtovarmuus 1,7 kert. maks.kuorma. PAZ-hyllyn pinnoite ks. sivut 6 ja 7. Taipuma mm:ssä kannakevälillä 2-3 mm. B Sinkki 60 µm Snro Alusinkki Snro 200 MP-152 PZ MP-152 PAZ MP-153 PZ MP-153 PAZ MP-154 PZ MP-154 PAZ MP-155 PZ MP-155 PAZ MP-156 PZ MP-156 PAZ Nopeammin ja helpommin. Kirjaimet MP-numeroissa V=Valkoinen NCS 0502-Y Kiilto 50 R=Haponkestävä / E=Sähkösinkitys 10 μm

13 TIKASHYLLYT Vahvistettu raskas tikashylly 6 m tyyppi MP-FZ Tarkoitettu pitkille kannatinväleille ja suurille kaapelikuormille. Täyttää EL AMA:n vaatimukset vahvistetuille raskaille tikashyllyille. Saadaan tilauksesta myös maalattuna. Tikkaan pituus: 6 m Pienaväli: c-c 300 mm. Murtovarmuus 1,7 kert. maks. kuorma. MP-Tikashyllyt ja ripustusjärjestelmät on seismologisesti testattu ruotsalaisen ydinvoimateollisuuden dok. TBE 102:2 mukaan. Taipuma mm:ssä kannakevälillä 4-6 m. 100 B Sinkki 60 µm Snro 200 MP-192 Z MP-193 Z MP-194 Z MP-195 Z MP-196 Z Kirjaimet MP-numeroissa: E=Sähkösinkitys 10 μm / AZ=Aluzink 25 μm (AZ 185) Z=Sinkki SS-EN ISO1461 / A=Alusinkki 20 μm / S=Kuumasinkitys 20 μm 13

14 1 Jatkokappale tikashyllyille MP-S, PZ, PAZ Täyttää vaatimukset potentiaalintasaukselle standardi SS-EN 61537:2001 mukaisesti. Sinkki 20 µm Snro Sinkki 60 µm Snro AZ 185 Snro MP-107 S MP-107 Z MP-107 AZ Sisäpuolinen jatkokappale MP-S -hyllylle Täyttää vaatimukset potentiaalintasaukselle standardi SS-EN 61537:2001 mukaisesti. Voidaan käyttää ainoastaan MP-S -hyllyn kanssa. Hylly pitää olla katkaistu pienojen puolesta välistä. Sinkki 20 µm Snro MP-108 S Nivelliitos tyyppeihin MP-S, PZ, PAZ Täyttää vaatimukset potentiaalintasaukselle standardi SS-EN 61537:2001 mukaisesti. Kiinnitetään ruuvisarjalla MP Sinkki 20 µm Snro Sinkki 60 µm Snro AZ 185 Snro MP-114 S MP-114 Z MP-114 AZ Nopeammin ja helpommin. Kirjaimet MP-numeroissa V=Valkoinen NCS 0502-Y Kiilto 50 R=Haponkestävä / E=Sähkösinkitys 10 μm

15 TIKASHYLLYT Nivelliitos vahvistettu tikashyllylle MP-PAZ Täyttää vaatimukset potentiaalintasaukselle standardi SS-EN 61537:2001 mukaisesti. Nivelliitoksia tarvitaan 4 kpl liitosta kohden. Kiinnitysruuvina käytetään ruuvisarjaa MP-937 Z Alusinkki 25 µm Snro MP-115 AZ Sisäpuolinen jatkokappale tikashyllyille MP-FZ Täyttää vaatimukset potentiaalintasaukselle standardi SS-EN 61537:2001 mukaisesti. 4 kpl lukkopulttisarjoja MP-947 Z tarvitaan jokaista jatkokappaletta varten. Jatkokappale työnnetään paikalleen hyllyn päästä. Sinkki 60 µm Snro MP-201 Z Sisäpuolinen jatkokappale tikashyllyille MP-FZ Täyttää vaatimukset potentiaalintasaukselle standardi SS-EN 61537:2001 mukaisesti. Nivelliitoksia tarvitaan 4 kpl liitosta kohden. Kiinnitysruuvina käytetään ruuvisarjaa MP-947 Z. Jatkokappaletta voidaan käyttää myös silloin, kun jatkokappaletta ei voi työntää päästä paikalleen tai piena on liian lähellä katkaisukohtaa x 11 Sinkki 60 µm Snro MP-206 Z Kirjaimet MP-numeroissa: E=Sähkösinkitys 10 μm / AZ=Aluzink 25 μm (AZ 185) Z=Sinkki SS-EN ISO1461 / A=Alusinkki 20 μm / S=Kuumasinkitys 20 μm 15

16 1 Pystynivelliitos tyypille MP-FZ Täyttää vaatimukset potentiaalintasaukselle standardi SS-EN 61537:2001 mukaisesti. 4 kpl lukkopulttisarjoja MP-947 Z tarvitaan jokaista jatkokappaletta varten. Sinkki 60 µm Snro MP-202 Z Vaakanivelliitos tyypille MP-FZ Täyttää vaatimukset potentiaalintasaukselle standardi SS-EN 61537:2001 mukaisesti. 4 kpl lukkopulttisarjoja MP-947 Z tarvitaan jokaista jatkokappaletta varten. Sinkki 60 µm Snro MP-203 Z Jatkokappale 45 tyypille MP-FZ Täyttää vaatimukset potentiaalintasaukselle standardi SS-EN 61537:2001 mukaisesti. 4 kpl lukkopulttisarjoja MP-947 Z tarvitaan jokaista jatkokappaletta varten. Sinkki 60 µm Snro MP-205 Z Nopeammin ja helpommin. Kirjaimet MP-numeroissa V=Valkoinen NCS 0502-Y Kiilto 50 R=Haponkestävä / E=Sähkösinkitys 10 μm

17 TIKASHYLLYT Kulmakiinnitin tyypeille MP-S, PZ, PAZ Täyttää vaatimukset potentiaalintasaukselle standardi SS-EN 61537:2001 mukaisesti. Kiinnitetään hyllyyn ruuvisarjalla MP-937. MP-901 MP-900 Sinkki 60 µm Snro Pituus MP-900 Z mm MP-901 Z mm Kulmakiinnitin tyypille MP-FZ Kulmakiinnitin tarkoitettu tikastyypille MP-FZ. Täyttää vaatimukset potentiaalintasaukselle Standardi SS-EN 61537:2001 mukaisesti. 4 kpl lukkopulttisarjoja MP-947 Z tarvitaan jokaista kulmakiinnitintä varten. Sinkki 60 µm Snro MP-204 Z Kirjaimet MP-numeroissa: E=Sähkösinkitys 10 μm / AZ=Aluzink 25 μm (AZ 185) Z=Sinkki SS-EN ISO1461 / A=Alusinkki 20 μm / S=Kuumasinkitys 20 μm 17

18 1 Seinäkannatin, tyyppi KL Tikashylly kiinnitetään kannattimeen asennusruuveilla MP-937 etureunasta ja yleiskiinnikkeellä MP-731 takareunasta tarpeen mukaan. Huokoisissa seinissä käytetään pohjalaattaa MP-962. Murtovarmuus 1,7 kert. maks.kuorma. MP MP B B1 H Maks.kuorma Sinkki 20 µm Snro Sinkki 60 µm Snro kg MP-753 S MP-753 Z kg MP-754 S MP-754 Z kg MP-755 S MP-755 Z kg MP-756 S MP-756 Z kg MP-762 S MP-762 Z Seinäkannatin KN tyypeille MP-S, PZ, PAZ Tikashylly kiinnitetään kannattimeen asennusruuveilla MP-937 etureunasta ja yleiskiinnikkeellä MP-731 takareunasta tarpeen mukaan. Huokoisissa seinissä käytetään pohjalaattaa. Murtovarmuus 1,7 kert. maks.kuorma. MP MP B H Maks.kuorma Sinkki 60 µm Snro kg MP-172 Z kg MP-173 Z kg MP-174 Z kg MP-175 Z kg MP-176 Z Nopeammin ja helpommin. Kirjaimet MP-numeroissa V=Valkoinen NCS 0502-Y Kiilto 50 R=Haponkestävä / E=Sähkösinkitys 10 μm

19 TIKASHYLLYT Seinäkannatin KF tyypille MP-FZ Hylly kiinnitetään kannattimeen asennusruuveilla MP-937 Z etureunasta ja kiinnikkeellä MP-187 Z takareunasta tarpeen mukaan. Huokoisissa seinissä käytetään pohjalaattaa. Murtovarmuus 1,7kert. maks.kuorma. B H Maks.kuorma Sinkki 60 µm Snro kg MP-182 Z kg MP-183 Z kg MP-184 Z kg MP-185 Z kg MP-186 Z kg MP-188 Z Säädettävä seinäkannatin KS kaikille tikastyypeille Murtovarmuus 1,7 kert. maks.kuorma Maks.kuorma 300 kg lyhimmässä pituudessa. Maks.kuorma 125 kg suurimmassa pituudessa. Kiinnityksessä käytetään ruuvisarjaa MP-937 Z. B H Sinkki 60 µm Snro MP-178 Z MP-179 Z Sisäpuolinen seinäkannatin, tyyppi KI, MP-S Kl-seinäkannattimen kanssa käytetään sisäpuolista keskikannatinta ja ruuvisarjaa MP-937E. Murtovarmuus: 1,7 kert. maks. kuorma. MP-942 MP-943 Taipuma B H H1 Sinkki 20 µm Snro MP-942 S MP-943 S kg/kannatin Kirjaimet MP-numeroissa: E=Sähkösinkitys 10 μm / AZ=Aluzink 25 μm (AZ 185) Z=Sinkki SS-EN ISO1461 / A=Alusinkki 20 μm / S=Kuumasinkitys 20 μm 19

20 1 Ankkurikisko tukilevyllä Käytetään seinäkannattimien asentamiseen sandwich- tai kevytharkkoseinissä. Asennetaan pelti- tai betoniruuveilla. Huomioi seinän vahvuus! Pituus 700 mm Ø 8,5 Ø Sinkki 20 µm Snro MP-030 S Säädettävä seinäkannakkeen tuki Käytetään asennettaessa seinäkannake kaltevaan seinään. Säätö Maks.kuorma 185 kg Sinkki 20 µm Snro MP-234 S Nopeammin ja helpommin. Kirjaimet MP-numeroissa V=Valkoinen NCS 0502-Y Kiilto 50 R=Haponkestävä / E=Sähkösinkitys 10 μm

21 TIKASHYLLYT Yleiskiinnike Yleiskiinnikettä käytetään kannattimen kiinnikkeenä tikashyllyn takareunasta. Yleiskiinnike kiinnitetään kannattimeen ruuvisarjalla MP-937. Sinkki 20 µm Snro Sinkki 60 µm Snro MP-731 S MP-731 Z Kannattimen kiinnike FZ Kannattimen kiinnike FZ-tikashyllyille. Myydään 10 kpl pakkauksissa. Kiinnike kiinnitetään kannattimeen ruuvisarjalla MP-937 Z. Sinkki 60 µm Snro MP-187 Z Pohjalaatta Levynpaksuus 5 mm. H Sinkki 60 µm Snro 100 MP-962 Z MP-963 Z Kirjaimet MP-numeroissa: E=Sähkösinkitys 10 μm / AZ=Aluzink 25 μm (AZ 185) Z=Sinkki SS-EN ISO1461 / A=Alusinkki 20 μm / S=Kuumasinkitys 20 μm 21

22 1 Sisäpuolinen keskikannatin BI tyypeille MP-S, PZ, PAZ Keskikannatin asennetaan tikashyllyn sisäpuolelle, eikä se vaadi ylimääräistä tilaa tikashyllyn alapuolella. Tarvittaessa voidaan kiinnittää keskikannattimen kiinnikkeellä MP-914 S. 10 tai 16 mm kierretanko kiinnitetään kannattimen keskimmäiseen reikään. Kannatinkisko kiinnitetään keskikannattimeen kannattimen kiinnikkeellä MP-931. Ø 9 Ø D Ø 9 B D Sinkki 20 µm Snro Sinkki 60 µm Snro MP-157 S MP-157 Z MP-158 S MP-158 Z MP-159 S MP-159 Z MP-160 S MP-160 Z MP-161 S MP-161 Z MP-157 S MP-157 Z MP-158 S MP-158 Z MP-159 S MP-159 Z MP-160 S MP-160 Z MP-161 S MP-161 Z Sisäpuolisen keskikannattimen kiinnike Kiinnitetään keskikannattimeen ruuvisarjalla MP-937E, sen jälkeen kun keskikannatin on asennettu paikoilleen. Sinkki 20 µm Snro MP-914 S Kannattimen kiinnike Käytetään sisäpuolisen keskikannattimen kanssa, kun asennustapa on keskikannatus katosta. Kiinnike kiinnitetään kannatinkiskoon ruuvisarjalla MP-937 E. Myyntiyksikkö on pari. Sinkki 20 µm Snro MP-931 S Nopeammin ja helpommin. Kirjaimet MP-numeroissa V=Valkoinen NCS 0502-Y Kiilto 50 R=Haponkestävä / E=Sähkösinkitys 10 μm

23 TIKASHYLLYT Keskikannatin BN kaikille tikastyypeille Keskikannatinta BN käytetään kannatinkiskon tai kattokannattimien/ankkurikiskojen MP-V, -DV ja -FDV kanssa. Kannatinkisko kiinnitetään ruuvisarjalla MP-937. Kattokannatin/ankkurikiskojen MP-V, -DV ja -FDV asennuksissa käytetään osaa MP Murtovarmuus: 1,7 kert. maks.kuorma. B Maks.kuorma Sinkki 20 µm Snro Sinkki 60 µm Snro kg MP-162 S MP-162 Z kg MP-163 S MP-163 Z kg MP-164 S MP-164 Z kg MP-165 S MP-165 Z kg MP-166 S MP-166 Z Keskikannattimen välilaatta ja harjateräskiinnike Kun vahvempia kannatinkiskoja/ankkurikiskoja käytetään, välilaatta asennetaan täyttämään keskikannattimeen syntyvä tyhjä tila. Harjateräskiinnikkeen kanssa välilaatta käännetään niin päin, että harjateräs lukittuu parhaiten keskikannattimeen. Keskikannattimen kiinnittämiseksi harjateräkseen (maks. halk.ø 22 mm) käytetään harjateräskiinnikettä yhdessä em. keskikannattimen välilaatan kanssa. MP-167 Z MP-168 Z Sinkki 60 µm Snro MP-167 Z MP-168 Z Porttikannatus Porttikannatus rakennetaan porttikannakkeen ja 10 mm:n kierretangon avulla. Hylly kiinnitetään porttikannakkeeseen yleiskiinnikkeellä MP-731 ja ruuvisarjalla MP-937. Ø11 x B B Sinkki 20 µm Snro Sinkki 60 µm Snro 200 MP-052 S MP-052 Z MP-053 S MP-053 Z MP-054 S MP-054 Z MP-055 S MP-055 Z MP-056 S MP-056 Z Kirjaimet MP-numeroissa: E=Sähkösinkitys 10 μm / AZ=Aluzink 25 μm (AZ 185) Z=Sinkki SS-EN ISO1461 / A=Alusinkki 20 μm / S=Kuumasinkitys 20 μm 23

24 1 Kattokiinnike TN kannatin-/ankkurikiskolle Asennettaessa enemmän kuin 1 hylly kannatinkiskoon, käytetään tätä kattokiinnikettä. Kattokiinnike kiinnitetään kannatinkiskoon ruuvisarjalla MP-937. Sinkki 20 µm Snro Sinkki 60 µm Snro MP-150 S MP-150 Z Kattokiinnike TL kannatinkiskolle Kattokiinnike kiinnitetään kannatinkiskoon ruuvisarjalla MP-937. Ø 9x18 Ø 9x Ø 9x Sinkki 20 µm Snro Sinkki 60 µm Snro MP-904 S MP-904 Z Kannatinkisko Useampia keskikannattimia voidaan asentaa samalle kannatinkiskolle. Katkaisukohdat c-c 100 mm merkitty kiskoon. L Sinkki 20 µm Snro Sinkki 60 µm Snro 300 MP-911S MP-911 Z MP-912 S MP-912 Z MP-910 S MP-910 Z Nopeammin ja helpommin. Kirjaimet MP-numeroissa V=Valkoinen NCS 0502-Y Kiilto 50 R=Haponkestävä / E=Sähkösinkitys 10 μm

25 TIKASHYLLYT Kattokannatin, tyyppi MP-P Useampia keskikannattimia voidaan asentaa samaan kattokannattimeen. Katkaisukohdat c-c 100 mm merkitty kiskoon. L Sinkki 60 µm Snro 300 MP-957 Z MP-958 Z MP-959 Z MP-960 Z MP-961 Z Kulmakappale kannatinkiskolle Kulmakappale kiinnitetään ruuvisarjalla MP-937. Sinkki 60 µm Snro MP-918 Z Kannatinkiskon jatko Jatko kiinnitetään ruuvisarjalla MP-937. Sinkki 60 µm Snro MP-919 Z Kirjaimet MP-numeroissa: E=Sähkösinkitys 10 μm / AZ=Aluzink 25 μm (AZ 185) Z=Sinkki SS-EN ISO1461 / A=Alusinkki 20 μm / S=Kuumasinkitys 20 μm 25

26 1 Katto-/lattiakannatin MP-V Seinäkannakkeiden kiinnittäminen katto-/lattiakannattimeen katso sivu 45. Laskeaksesi kuinka paljon katto-/lattiakannatin taipuu, laske taivutusmomentti seuraavan kaavan mukaan: M 2 =Fx(B+0,12)/2. Katso taipuma taulukosta valitulle kannakkeelle. Viivan päässä on suurin sallittu taipuma SS-EN standardin mukaan (1/20 kannakkeen pituudesta). F/2 F/2 B n M 2 = taivutusmomentti Nm F= kuormitus N B= hyllyn leveys m Taipuma n mm:ssä 50 MP-968 (1 m) 40 MP-967 (0,75 m) L Sinkki 60 µm Snro 250 MP-964 Z MP-965 Z MP-966 Z MP-967 Z MP-968 Z Katto-/lattiakannatin MP-FV Seinäkannakkeiden kiinnittäminen katto-/lattiakannattimeen katso sivu 45. Laskeaksesi kuinka paljon katto-/lattiakannatin taipuu, laske taivutusmomentti seuraavan kaavan mukaan:m 2 =Fx(B+0,12)/2. Katso taipuma taulukosta valitulle kannakkeelle. Viivan päässä on suurin sallittu taipuma SS-EN standardin mukaan (1/20 kannakkeen pituudesta) MP-966 (0,5 m) MP-965 (0,37 m) MP-964 (0,25 m) Nm (M 2) F/2 F/2 B L Sinkki 60 µm Snro 750 MP-071 Z MP-072 Z MP-073 Z n M 2 = taivutusmomentti Nm F= kuormitus N B= hyllyn leveys m Taipuma n mm:ssä MP-073 (1,5 m) MP-072 (1 m) MP-071 (0,75 m) Nm (M 2) 26 Nopeammin ja helpommin. Kirjaimet MP-numeroissa V=Valkoinen NCS 0502-Y Kiilto 50 R=Haponkestävä / E=Sähkösinkitys 10 μm

27 Katto-/lattiakannatin MP-DV TIKASHYLLYT Seinäkannakkeiden kiinnittäminen katto-/lattiakannattimeen katso sivu 45. Laskeaksesi kuinka paljon katto-/lattiakannatin taipuu, laske taivutusmomentti seuraavan kaavan mukaan:m 2 =Fx(B+0,12)/2. Katso taipuma taulukosta valitulle kannakkeelle. Viivan päässä on suurin sallittu taipuma SS-EN standardin mukaan (1/20 kannakkeen pituudesta). F/2 F/2 B L Sinkki 60 µm Snro 500 MP-970 Z MP-971 Z MP-972 Z MP-973 Z MP-974 Z MP-975 Z n M 2 = taivutusmomentti Nm F= kuormitus N B= hyllyn leveys m Katto-/lattiakannatin MP-FDV Taipuma n mm:ssä 80 MP-975 (3 m) MP-974 (2 m) MP-973 (1,5 m) MP-972 (1 m) MP-971 (0,75 m) MP-970 (0,5 m) Seinäkannakkeiden kiinnittäminen katto-/lattiakannattimeen katso sivu 45. Laskeaksesi kuinka paljon katto-/lattiakannatin taipuu, laske taivutusmomentti seuraavan kaavan mukaan:m 2 =Fx(B+0,12)/2. Katso taipuma taulukosta valitulle kannakkeelle. Viivan päässä on suurin sallittu taipuma SS-EN standardin mukaan (1/20 kannakkeen pituudesta). Nm (M 2) F/2 F/2 B L Sinkki 60 µm Snro 1000 MP-985 Z MP-986 Z MP-987 Z MP-988 Z n M 2 = taivutusmomentti Nm F= kuormitus N B= hyllyn leveys m Taipuma n mm:ssä MP-988 (3 m) MP-987 (2 m) MP-986 (1,5 m) MP-985 (1 m) Nm (M 2) Kirjaimet MP-numeroissa: E=Sähkösinkitys 10 μm / AZ=Aluzink 25 μm (AZ 185) Z=Sinkki SS-EN ISO1461 / A=Alusinkki 20 μm / S=Kuumasinkitys 20 μm 27

28 1 Ankkurikisko MP-V 21x41 mm Käytä liukumutteria (H=21 mm) sisäpuoliseen kiinnitykseen. Tilauksesta myös L=6m:n pituisena. L Sinkki 20 µm Snro Sinkki 60 µm Snro 250 MP-024 S MP-024 Z MP-025 S MP-025 Z MP-026 S MP-026 Z MP-027 S MP-027 Z MP-028 S MP-028 Z MP-231 S MP-231 Z MP-231 Z Ankkurikisko MP-FV 41x41mm Käytä liukumutteria (H=41 mm) sisäpuoliseen kiinnitykseen. Toimitetaan tilauksesta myös L=6m:n pituisena. L Sinkki 20 µm Snro Sinkki 60 µm Snro 750 MP-037 S MP-037 Z MP-038 S MP-038 Z MP-233 S MP-233 Z MP-233 Z Kaksoisankkurikisko MP-DV 2x21x41mm Käytä liukumutteria (H=21 mm) sisäpuoliseen kiinnitykseen. Pituus 3 m. Tilauksesta myös 6 m:n pituisena Sinkki 60 µm Snro MP-237 Z Kaksoisankkurikisko MP-FDV 2x41x41mm Käytä liukumutteria (H=41 mm) sisäpuoliseen kiinnitykseen. Pituus 3 m. Tilauksesta myös 6 m:n pituisena Sinkki 60 µm Snro MP-238 Z Nopeammin ja helpommin. Kirjaimet MP-numeroissa V=Valkoinen NCS 0502-Y Kiilto 50 R=Haponkestävä / E=Sähkösinkitys 10 μm

29 TIKASHYLLYT Kattokiinnike ankkurikiskoille tyyppi MP-V, FV Kattokiinnikettä käytetään ankkurikiskon kanssa tikashyllyjen sivuttaiskannatuksessa. Huom. Asennustapa sallii suurempia kuormia kuin vastaavat kattokannattimet MP-V. Asennettaessa ankkurikiskoa 41x41 käytä aluslevyä MP-244. Sinkki 20 µm Snro Sinkki 60 µm Snro MP-230 S MP-230 Z Aluslevy Rakennetta vahvistavaa aluslevyä on syytä käyttää sisäpuolisesti ylimmäisen ruuvin alla, kun ankkurikiskoa 41x41 mm käytetään kannamittimena. Myydään 10 kpl:n pakkauksissa. Sinkki 60 µm Snro MP-244 Z Kulmavahvike ankkurikiskoille Sinkki 60 µm Snro MP-245 Z Teräsnauha Yleisteräsnauha esim. kulmavahvistuksia varten. Pituus 3 m. Sinkki 60 µm Snro MP-210 Z Kirjaimet MP-numeroissa: E=Sähkösinkitys 10 μm / AZ=Aluzink 25 μm (AZ 185) Z=Sinkki SS-EN ISO1461 / A=Alusinkki 20 μm / S=Kuumasinkitys 20 μm 29

30 1 Harjateräskiinnike, kattoasennus Käytä liukumutteria (H=21 mm) sisäpuoliseen kiinnitykseen. Sinkki 60 µm Snro MP-246 Z Harjateräskiinnike, seinäasennus Käytä liukumutteria (H=21 mm) sisäpuoliseen kiinnitykseen. Sinkki 60 µm Snro MP-248 Z Harjateräskiinnike, lattia-asennus Käytä liukumutteria (H=21 mm) sisäpuoliseen kiinnitykseen. Sinkki 60 µm Snro MP-247 Z Nopeammin ja helpommin. Kirjaimet MP-numeroissa V=Valkoinen NCS 0502-Y Kiilto 50 R=Haponkestävä / E=Sähkösinkitys 10 μm

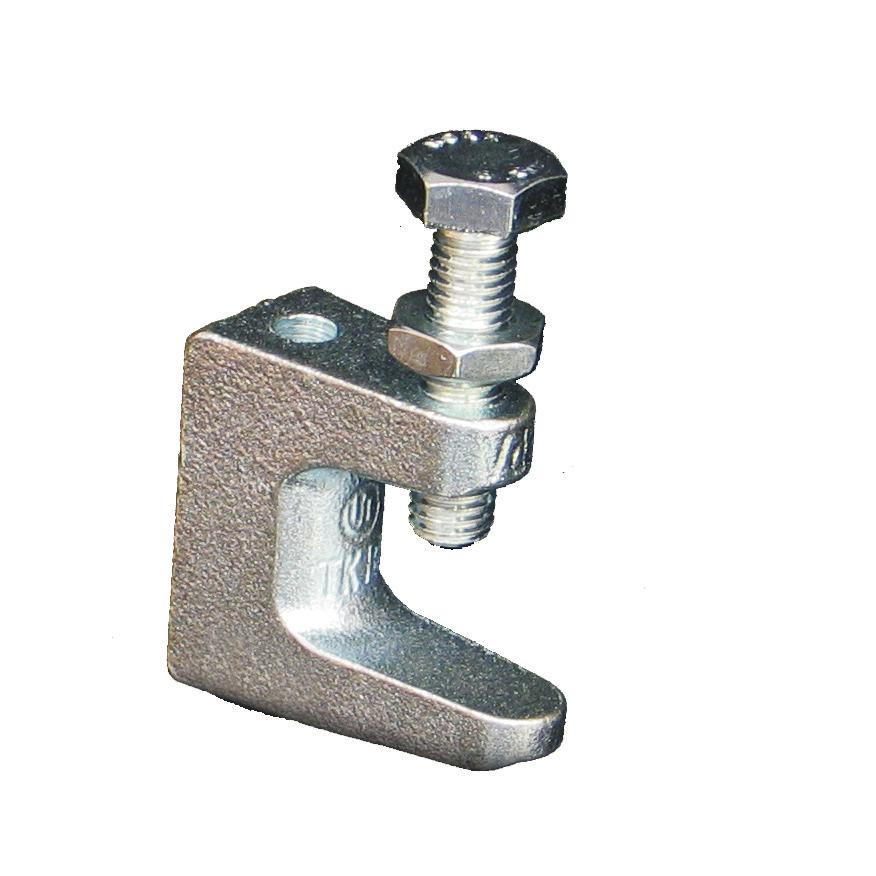

31 Palkkikiinnike Käytetään kiinnitettäessä ankkurikisko teräspalkin reunaan (reunan ainevahvuus 9-15 mm). TIKASHYLLYT Sinkki 60 µm Snro MP-243 Z Palkkikiinnike Palkkikiinnike kiinnitetään teräspalkin reunaan. 10 mm kierretanko kiinnitetään palkkikiinnikkeeseen 10 mm muttereilla. Palkin laipan maksimivahvuus 20 mm. Snro US2 ZNCR Haaroituslevy Sopii kaikille tikastyypeille. Sinkki 20µm Snro Sinkki 60 µm Snro MP-120 S MP-120 Z Kirjaimet MP-numeroissa: E=Sähkösinkitys 10 μm / AZ=Aluzink 25 μm (AZ 185) Z=Sinkki SS-EN ISO1461 / A=Alusinkki 20 μm / S=Kuumasinkitys 20 μm 31

32 1 L-kulmakappale tyypeille MP-S, PZ, PAZ L-kulmakappaleen liittämiseksi tarvitaan 4 kpl MP-107 -jatkokappaleita. Ulkokulma valmistetaan tilauksesta. B R Sinkki 20 µm Snro Sinkki 60 µm Snro AZ 185 Snro MP-122 S MP-122 Z MP-122 AZ MP-123 S MP-123 Z MP-123 AZ MP-124 S MP-124 Z MP-124 AZ MP-125 S MP-125 Z MP-125 AZ MP-126 S MP-126 Z MP-126 AZ MP-1222 Z MP-1232 Z MP-1242 Z MP-1252 Z MP-1262 Z L-kulmakappale tyypille MP-FZ Huom. Ei tarvita ylimääräisiä jatkokappaleita. Ulkokulma valmistetaan tilauksesta. B Sinkki 60 µm Snro 200 MP-212 Z MP-213 Z MP-214 Z MP-215 Z MP-216 Z Nopeammin ja helpommin. Kirjaimet MP-numeroissa V=Valkoinen NCS 0502-Y Kiilto 50 R=Haponkestävä / E=Sähkösinkitys 10 μm

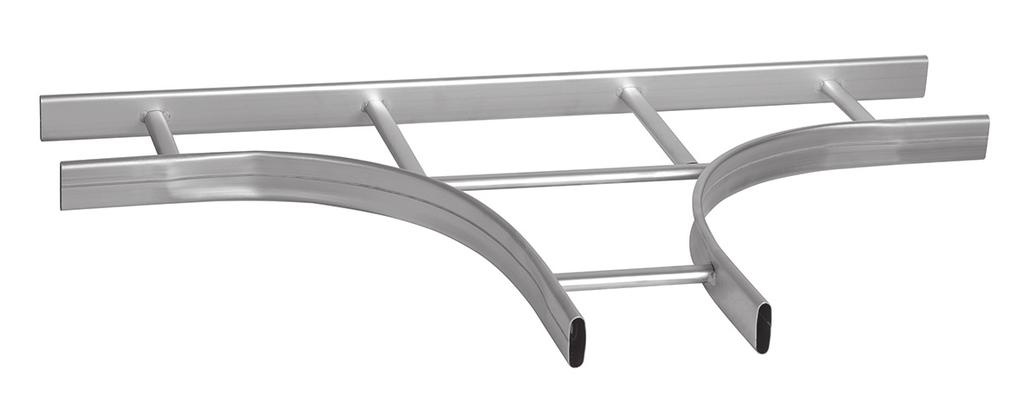

33 TIKASHYLLYT T-haaroituskappale tyypeille MP-S, PZ, PAZ T-kappaleen liittämiseksi tarvitaan 6 kpl jatkokappaleita MP-107. Huom. Leveyksillä on enemmän välipienoja. B Sinkki 20 µm Snro Sinkki 60 µm Snro 200 MP-132 S MP-132 Z MP-133 S MP-133 Z MP-134 S MP-134 Z MP-135 S MP-135 Z MP-136 S MP-136 Z T-haaroituskappale tyypille MP-FZ Huom. Ylimääräisiä jatkokappaleita ei tarvita. B Sinkki 60 µm Snro 200 MP-218 Z MP-219 Z MP-220 Z MP-221 Z MP-222 Z Kirjaimet MP-numeroissa: E=Sähkösinkitys 10 μm / AZ=Aluzink 25 μm (AZ 185) Z=Sinkki SS-EN ISO1461 / A=Alusinkki 20 μm / S=Kuumasinkitys 20 μm 33

34 1 X-haaroituskappale tyypeille MP-S, PZ, PAZ Liittämiseksi tarvitaan 8 kpl jatkokappaleita. Huom. Leveyksillä on enemmän välipienoja. B Sinkki 20 µm Snro Sinkki 60 µm Snro 200 MP-142 S MP-142 Z MP-143 S MP-143 Z MP-144 S MP-144 Z MP-145 S MP-145 Z MP-146 S MP-146 Z L-kulmakappale tyypille MP-FZ Huom. Ylimääräisiä jatkokappaleita eitarvita. B Sinkki 60 µm Snro 200 MP-224 Z MP-225 Z MP-226 Z MP-227 Z MP-228 Z Nopeammin ja helpommin. Kirjaimet MP-numeroissa V=Valkoinen NCS 0502-Y Kiilto 50 R=Haponkestävä / E=Sähkösinkitys 10 μm

35 TIKASHYLLYT Pystykulma tyypeille MP-S, PZ, PAZ Liittämiseksi tarvitaan 4 kpl jatkokappaleita. B Sinkki 60 µm Snro 200 MP-1223 Z MP-1233 Z MP-1243 Z MP-1253 Z MP-1263 Z Kirjaimet MP-numeroissa: E=Sähkösinkitys 10 μm / AZ=Aluzink 25 μm (AZ 185) Z=Sinkki SS-EN ISO1461 / A=Alusinkki 20 μm / S=Kuumasinkitys 20 μm 35

36 1 Erotuslevy Erotuslevyllä voidaan kaapelitila jakaa osiin esim. heikko- ja vahvavirtakaapeleille. Jatko voidaan tehdä limittämällä erotuslevyjen päädyt keskenään tai pääty päätyä vasten. H L Sinkki 20 µm Snro AZ 185 Snro MP-137 S MP-137 AZ MP-149 S MP-149 AZ Heikkovirtakouru, umpinainen Kourussa on kiinnitysreiät kummassakin päässä ja keskellä. B L Sinkki 20 µm Snro MP-128 S MP-129 S MP-130 S Heikkovirtakouru, rei'itetty Suuremmat reiät voidaan varustaa halk. 23 mm:n kumiholkein, jottei kaapelia vaurioitettaisi. B L Sinkki 20 µm Snro AZ 185 Snro MP-138 S MP-138 AZ MP-139 S MP-139 AZ MP-140 S Nopeammin ja helpommin. Kirjaimet MP-numeroissa V=Valkoinen NCS 0502-Y Kiilto 50 R=Haponkestävä / E=Sähkösinkitys 10 μm

37 TIKASHYLLYT Asennuslevy kaikille tikastyypeille Tarkoitettu mm. asennus- ja pistorasioiden asentamiseen. Napsautetaan kiinni tikashyllyn sivukappaleeseen hyllytyypeillä MP-S, Z, PZ ja AZ. Ruuvikiinnitystikastyyppiin MP-FZ. 2 kpl aukkoja Keystonelle/Actassille. Sinkki 20 µm Snro AZ 185 Snro Rei'ittämätön MP-110 S MP-110 AZ Rei'itetty MP-112 S MP-112 AZ Asennuslevy dataliittimille Keystone Lexcom/Actassi Sinkki 20 µm Snro Keystone MP-110 SK Lexcom/Actassi MP-110 SL Asennuslevyn suoja S Asennuslevyn suoja sopii asennuslevyille MP-110 SK ja MP-110 SL. Asennuslevyn suojaan voidaan tehdä vedonpoisto nippusiteellä. Sinkki 20 µm Snro MP-956 S Kirjaimet MP-numeroissa: E=Sähkösinkitys 10 μm / AZ=Aluzink 25 μm (AZ 185) Z=Sinkki SS-EN ISO1461 / A=Alusinkki 20 μm / S=Kuumasinkitys 20 μm 37

38 1 Asennuslevy + jakorasia IP55 Levyyn on kiinnitetty valmiiksi IP55 jakorasia (AP9). Jakorasiassa on 10 kpl läpivientejä. Toimitetaan ilman liitintä. Sinkki 20 µm Snro MP-112 SD Asennuslevy + pistorasia IP21 Levyyn on kiinnitetty maadoitettu kaksiosainen pistorasia IP21 pohjalevyllä. 2 kpl aukkoja Keystonelle/Actassille. Sinkki 20 µm Snro MP-112 SF Asennuslevy + pistorasia IP44 Levyyn on kiinnitetty maadoitettu kaksiosainen pistorasia IP44. 2 kpl aukkoja Keystonelle/Actassille. Sinkki 20 µm Snro MP-112 SG Nopeammin ja helpommin. Kirjaimet MP-numeroissa V=Valkoinen NCS 0502-Y Kiilto 50 R=Haponkestävä / E=Sähkösinkitys 10 μm

39 TIKASHYLLYT Asennuslevy Levy kiinnitetään asennusruuveilla MP-937. Sinkki 20 µm Snro Rei'ittämätön MP-298 S Rei'itetty MP-299 S Valaisinasennuslevyt kaikille tikastyypeille MP-111 S on tarkoitettu tikastyypille MP-FZ. MP-109 S on tarkoitettu tikastyypeille MP-S, PZ ja AZ. MP-111 Sinkki 20 µm Snro MP-111 S MP-109 S MP-109 Asennuslevy Soveltuu esim. turvakytkimen asentamiseen pystytikashyllyyn. Sopii kaikille tikashyllytyypeille. Levyn paksuus 1,5 mm. H B Sinkki 60 µm Snro MP-207 Z MP-208 Z MP-209 Z Kirjaimet MP-numeroissa: E=Sähkösinkitys 10 μm / AZ=Aluzink 25 μm (AZ 185) Z=Sinkki SS-EN ISO1461 / A=Alusinkki 20 μm / S=Kuumasinkitys 20 μm 39

40 1 Suojakansi Potkusuojakansi. Pituus 1,5 m. Suojakansi lukitaan peltiruuveilla tikashyllyyn. B Sinkki 20 µm Snro Alusinkki 25 µm Snro 200 MP-FK1-200 S MP-FK1-200 AZ MP-FK1-300 S MP-FK1-300 AZ MP-FK1-400 S MP-FK1-400 AZ MP-FK1-500 S MP-FK1-500 AZ MP-FK1-600 S MP-FK1-600 AZ Pölynsuojakansi Pölynsuojakansi. Pituus 2 m. A B Sinkki 20 µm Snro Alusinkki 25 µm Snro MP-FK2-200 S MP-FK2-200 AZ MP-FK2-300 S MP-FK2-300 AZ MP-FK2-400 S MP-FK2-400 AZ MP-FK2-500 S MP-FK2-500 AZ MP-FK2-600 S MP-FK2-600 AZ Pohjalevy Tikashyllyn suojaava pohjalevy. Pituus 3 m. Pohjalevy asennetaan tikashyllyn pienojen päälle. A Sinkki 20 µm Snro Alusinkki 25 µm Snro 180 MP-PL-200 S MP-PL-200 AZ MP-PL-300 S MP-PL-300 AZ MP-PL-400 S MP-PL-400 AZ MP-PL-500 S MP-PL-500 AZ MP-PL-600 S MP-PL-600 AZ Nopeammin ja helpommin. Kirjaimet MP-numeroissa V=Valkoinen NCS 0502-Y Kiilto 50 R=Haponkestävä / E=Sähkösinkitys 10 μm

41 Pohjapelti tyypeille MP-S, Z, PZ, PAZ Pohjapelti peittää tikashyllyn kokonaisuudessaan. TIKASHYLLYT A Sinkki 20 µm Snro Valkoinen Snro 207 MP-FK-200 S MP-FK-200 V MP-FK-300 S MP-FK-300 V MP-FK-400 S MP-FK-400 V MP-FK-500 S MP-FK-500 V MP-FK-600 S MP-FK-600 V Kansi B Sinkki 20 µm Snro AZ 185 Snro Pituus Paksuus 200 MP-440 S MP-440 AZ m 0,6 mm 300 MP-450 S MP-450 AZ m 0,6 mm 400 MP-460 S MP-460 AZ m 1,0 mm 500 MP-470 S MP-470 AZ m 1,0 mm 600 MP-480 S MP-480 AZ m 1,0 mm Kannen kiinnikkeet MP-401 R MP-FZ-tikashyllyille. MP-402 R muille tikashyllytyypeille. 4 kpl/kansi. MP-402 R MP-401 R Ruostumaton Snro Käyttö MP-401 R MP-FZ MP-402 R MP-S, PZ, PAZ Kirjaimet MP-numeroissa: E=Sähkösinkitys 10 μm / AZ=Aluzink 25 μm (AZ 185) Z=Sinkki SS-EN ISO1461 / A=Alusinkki 20 μm / S=Kuumasinkitys 20 μm 41

42 1 Kaarikappale kaikille tikastyypeille Kaarikappaletta käytetään esim. sähkö- ja vesijohtojen sekä paineilmaletkujen syöttöön alas koneille ja laitteistoille. Leveydeltään eri tyyppisiä kaarikappaleita voidaan asentaa vierekkäin tarpeen mukaan. B Sinkki 20 µm Snro 50 MP-492 S MP-412 S MP-422 S Päätysuojat MP-169, 170 MP-240, 241 Käyttö Muovia Snro Väri Tikashylly MP-S, PZ, AZ MP-169 P Musta Tikashylly MP-FZ MP-170 P Musta Kattokannatin/ankkurikisko MP-V MP-240 P Keltainen Kattokannatin/ankkurikisko MP-DV, FV MP-241 P Keltainen Kaapelinvetorullasto Vetorullasto sopii MP bolagenin ja muiden valmistajien tikastyypeille. Asennetaan tikkaan sivuprofiiliin ja lukitaan lukkopultin ja siipimutterin avulla. Kaksi vetorullastoa sisältää tukijalan, joka asennetaan pienoja vasten, kolme vetorullastoa on ilman tukijalkaa. Näin rullasto kestää suurempiakin kaapelikuormia. Myydään 5 kappaleen kuljetuslaatikoissa. Sinkki 10 µm Snro MP-242 E Nopeammin ja helpommin. Kirjaimet MP-numeroissa V=Valkoinen NCS 0502-Y Kiilto 50 R=Haponkestävä / E=Sähkösinkitys 10 μm

43 TIKASHYLLYT Kierretanko M10-kierretanko. L Sinkki 10 μm Snro 2000 MP-927 E MP-928 E Mutteri M10 Mutteria käytetään kierretankokannatuksessa. Myydään 50 kpl:n pakkauksissa. Sinkki 10 μm Snro Haponkestävä Snro MP-044 E MP-044 R Kattokiinnike kierretangolle M8/M10 Kattokiinnike on tarkoitettu kierretankojen M8 tai M10 kiinnitykseen betoniin. Poraa Ø6 x 65 mm:n reikä betoniin ja kierrä kattokiinnike reikään. Ks. kuormitustaulukko s B Pakkaus Sinkki 5 μm Snro 7,5x55 40 kpl/pkt MP-023 E Säädettävä kattokiinnike Kattokiinnike on tarkoitettu 10 mm:n kierretangoille. Kattokiinnike voidaan pujottaa kiila-ankkuriin kattokiinnikkeen sivussa olevasta aukosta. Kiila-ankkuri voidaan kiristää alapuolelta koneella. Pyörittämällä kattokiinnikettä voidaan kierretangon paikkaa säätää 70 mm. Sinkki 20 μm Snro Sinkki 60 μm Snro Valkoinen Snro MP-FZ-920 S MP-FZ-920 Z MP-FZ-920 V Kirjaimet MP-numeroissa: E=Sähkösinkitys 10 μm / AZ=Aluzink 25 μm (AZ 185) Z=Sinkki SS-EN ISO1461 / A=Alusinkki 20 μm / S=Kuumasinkitys 20 μm 43

44 1 Teräsprofiilin yleiskiinnike Profiiliteräslevyn kiinnike sopii profiileille, joiden profiilileveys on taulukon B-mitan mukainen. Toispuolisella rakenteella tai käytettäessä tukiprofiilia sopii kiinnike lähes kaikkiin profiilijakoihin. Kiinteässä kulmakappaleessa on kolme Ø 4,3 mm:n reikää, jotka on tarkoitettu 4 mm:n pop-niiteille tai peltiruuveille ST4.2 (B8). Maksimikuorma 125 kg. Murtovarmuus 1,7 kertaa maksimikuorma. Jotta voisit hyödyntää kiinnikkeen maksimikuormituksen, varmista ensin käytettävien kattoprofiilien ja pop-niittien/peltiruuvien kuormitettavuus. B Sinkki 20 μm Snro Valkoinen Snro MP-980 S MP-980 V MP-981 S MP-981 V MP-982 S MP-982 V Teräsprofiilin kiinnike M10 Kiinnike profiiliteräskatolle. Kiinnikkeessä on M10-kierre. Taulukon kuormitusarvot laskettu pysyville kuormille. Snro DSOS10 ZNCR Kattoprofiilin Kuorma (N) paksuus (mm) 0,63-0, ,70-0, ,80-1, ,00-1, ,20-1, >1, Säädettävä kattokiinnike Käytetään vinossa katossa. Kiinnikkeessä olevan säädön ansiosta kierretanko tulee suoraan alaspäin. Kierretanko kiinnitetään muttereilla. Snro DSS S Kiinnike Käytetään palohyllyjen kiinnittämisessä seinään seinäkannattimen nokasta kierretangolla ja mutterilla MP-044. Snro W-BS Nopeammin ja helpommin. Kirjaimet MP-numeroissa V=Valkoinen NCS 0502-Y Kiilto 50 R=Haponkestävä / E=Sähkösinkitys 10 μm

45 Liukumutteri kattokannattimille/ ankkurikiskoille TIKASHYLLYT Liukumutteri varustettuna M8/M10 pultilla. Tarkoitettu kannakkeiden kiinnittämiseksi kattokannattimiin tai ankkurikiskoihin. Valitse oikea liukumutteri H = 21 alla olevan taulukon mukaisesti (H-mitta viittaa kattokannattimen/ankkurikiskon korkeuteen). MP Säädettävä seinäkannatin M10 x 20 mm MP-245 Kulmavahvike ankkurikiskolle M10 x 20 mm MP Sisäpuolinen seinäkannatin M10 x 20 mm MP Seinäkannatin M10 x 25 mm MP Seinäkannatin M10 x 25 mm Sopii G H Sinkki 60 µm Snro Haponkestävä Snro MP-V, DV M8 x MP-976 Z MP-FV, FDV M8 x MP-977 Z MP-V, DV M10 x MP-978 Z MP-978 R MP-V, DV M10 x MP-078 Z MP-FV, FDV M10 x MP-979 Z T-ruuvi Liukumutteri varustettuna M10x35 ruuvilla. Tarkoitettu kannakkeiden kiinnittämiseksi kattokannattimiin tai ankkurikiskoihin. Profiilin korkeus 21 tai 41 mm. H-mitta viittaa kattokannattimen/ankkurikiskon korkeuteen. H Mitta H Sinkki 60 µm Snro M10x35 21 MP-076 Z M10x35 41 MP-079 Z T-ruuvi T-ruuvi tarkoitettu kannakkeiden kiinnittämiseen kattokannattimiin tai ankkurikiskoihin. Sopii profiilikorkeuksiin 21 mm ja 41 mm. Mitta Sinkki 10 µm Snro M8x25 MP-983 E M10x35 MP-984 E Kylmäsinkki 1. Aseta T-ruuvi kiskon aukon kohdalle. 2. Paina ruuvia kohti kiskon pohjaa. 3. T-ruuvi pyörähtää oikeaan asemaan Leikkauspinnat ja vauriot on syytä suojata tuotteen eliniän turvaamiseksi. Kuumasinkityille tuotteille käytetään kylmäsinkkiä MP-235 Z. Sinkki 60 µm Snro MP-235 Z Kirjaimet MP-numeroissa: E=Sähkösinkitys 10 μm / AZ=Aluzink 25 μm (AZ 185) Z=Sinkki SS-EN ISO1461 / A=Alusinkki 20 μm / S=Kuumasinkitys 20 μm 45

46 1 Asennusruuvisarja Asennusruuvisarjoja käytetään kaikissa ruuviliitoksissa paitsi FZ-tikashyllyn liitoksissa. Myydään 50 kpl pakkauksissa. Sinkki 10 µm Snro Sinkki 60 µm Snro MP-937 E MP-937 Z Lukkopultti ja mutteri M 10 M10 pultti ja mutteri tarkoitettu lisävarusteiden kiinnitykseen tikashyllytyyppiin MP-FZ. Myydään 50 kpl:n pakkauksissa. Sinkki 60 µm Snro MP-947 Z Ruuvisarja kattokannattimille/ankkurikiskoille Käytetään keskikannattimen asennuksessa kattokannattimeen MP-V, FV, DV tai FDV läpimenevällä pultilla. Myydään 10 kpl:n pakkauksissa. Mitta Sinkki 60 µm Snro Käyttö M8 x 40 MP-945 Z MP-V, DV M8 x 60 MP-946 Z MP-FDV, FV Potentiaalintasauksen liitosruuvi Maadoituskaapeli kiinnitetään ilman kaapelikenkää suoraan potentiaalintasauksen liitosruuviin. Myydään 10 kpl:n pakkauksissa. MP-839 MP-939 L Sinkki 10 µm Snro Haponkestävä Snro M8 x 16 MP-839 E MP-839 R M8x 16 MP-939 E MP-939 R Nopeammin ja helpommin. Kirjaimet MP-numeroissa V=Valkoinen NCS 0502-Y Kiilto 50 R=Haponkestävä / E=Sähkösinkitys 10 μm

47 HAPONKESTÄVÄT TIKASHYLLYT Pintakäsittelyn valinta Tikashyllyt Ruostumattomat ja haponkestävät tikashyllyt Levyhyllyt Valaisinkiskot Lankahyllyt Palonkestävät johtotiet EI60 Potentiaalintasauksen liittäminen Kaarikiinnikeet Betoniruuvit 47

48 1 Tikashylly 6m Täyttää EL AMA:n vaatimukset raskaille tikashyllyille. Haponkestävä SS233 / EN Ruostumaton SS2348 / AISI 316L / EN Tikashylly toimitetaan putkipienoilla. Tikkaan pituus 6 m ja pienaväli c-c 300 mm. mm 8,0 6,0 4,0 2,0 1,5 m 2,0 m 3,0 m 4,0 m B Taipuma mm:ssä kannakevälillä 1,5-4 m. kg/m B Ruostumaton Snro Haponkestävä Snro Tikashylly 6m - vahvistettu Täyttää EL AMA:n vaatimukset vahvistetuille raskaille tikashyllyille. Haponkestävä SS233 / EN Ruostumaton SS2348 / AISI 316L / EN Tikashylly toimitetaan putkipienoilla. Tikkaan pituus 6 m ja pienaväli c-c 300 mm. Tikashyllyn jatkossa käytetään ruuvisarjaa 6695 ( M12x25) m 10 5 B kg/m Taipuma mm:ssä kannakevälillä 6 m. B Ruostumaton Snro Haponkestävä Snro Nopeammin ja helpommin. Kirjaimet MP-numeroissa V=Valkoinen NCS 0502-Y Kiilto 50 R=Haponkestävä / E=Sähkösinkitys 10 μm

49 HAPONKESTÄVÄT TIKASHYLLYT Jatkokappale - ulkopuoleinen Ruostumaton Snro Haponkestävä Snro Jatkokappale - sisäpuolinen Ruostumaton Snro Haponkestävä Snro Pystynivelliitos Pystysliitoksiin. Ruuvit ja mutterit sisältyvät toimitukseen. Ruostumaton Snro Haponkestävä Snro Haaraliitin Vaakaliitoksiin. Ruuvit ja mutterit sisältyvät toimitukseen. Ruostumaton Snro Haponkestävä Snro Vasen Oikea Kirjaimet MP-numeroissa: E=Sähkösinkitys 10 μm / AZ=Aluzink 25 μm (AZ 185) Z=Sinkki SS-EN ISO1461 / A=Alusinkki 20 μm / S=Kuumasinkitys 20 μm 49

50 1 HAPONKESTÄVÄT TIKASHYLLYT Kulmakiinnitin Kannatinkiskon / ankkurikiskon asennusta varten. Ø11x22 Ø11 Ruostumaton Snro Haponkestävä Snro Seinäkiinnitin Pystyhyllyjen asennukseen. Ruuvit ja mutterit sisältyvät. Taulukon sarake "korkeus mm" ilmoittaa kiinnittimen etäisyyden seinästä. Ø11x22 Korkeus mm Ruostumaton Snro Haponkestävä Snro Lattia- ja päätykiinnike Ø9x18 Ruostumaton Snro Haponkestävä Snro Vasen Oikea Seinäkannatin Tikashyllyn kannatin. Hylly kiinnitetään kannattimen kiinnittimellä 6110 tai Ø9x18 Ø9x mm mm B Ruostumaton Snro Haponkestävä Snro Nopeammin ja helpommin. Kirjaimet MP-numeroissa V=Valkoinen NCS 0502-Y Kiilto 50 R=Haponkestävä / E=Sähkösinkitys 10 μm

51 HAPONKESTÄVÄT TIKASHYLLYT Kannattimen kiinnitin Käytetään tikashyllyn kiinnittämiseen seinäkannattimeen. Ruuvit ja mutterit sisälttyvät toimitukseen. Ruostumaton Snro Haponkestävä Snro Kannattimen kiinnitin - vahvistettu Käytetään vahvistetun tikashyllyn kiinnittämiseen seinäkannattimeen. Ruuvit ja mutterit sisältyvät toimitukseen. Ruostumaton Snro Haponkestävä Snro Keskikannatin Keskikannatin tikashyllyn keskelle asennettavaksi. Kannatinkiskolla, ankkurikiskolla (6520) tai kattokannattimella ( ). Liitoksessa käytetään ruuvisarja 6690 (M8X20). B Ruostumaton Snro Haponkestävä Snro Kattokiinnike Käytetään kannatinkiskon / ankkurikiskon kanssa. Liitoksessa käytetään ruuvisarjaa 6690 (M8X20). Ø9 Ruostumaton Snro Haponkestävä Snro Kirjaimet MP-numeroissa: E=Sähkösinkitys 10 μm / AZ=Aluzink 25 μm (AZ 185) Z=Sinkki SS-EN ISO1461 / A=Alusinkki 20 μm / S=Kuumasinkitys 20 μm 51

52 1 Kannatinkisko Käytetään keskikannatukseen keskikannattimen ( ) ja kattokiinnikkeen (8082) kanssa. Liitoksissa käytetään ruuvisarjaa 6690 (M8x20) Ø9x25 L Ruostumaton Snro Haponkestävä Snro Ankkurikisko 47x26 mm - 3 m Käytetään keskikannatukseen tai seinäkannattimien asennukseen. 45 Ø9x25 Ruostumaton Snro Haponkestävä Snro Kaksoisankkurikisko 47x52 mm - 3 m Käytetään seinäkannattimien asennukseen. Ruostumaton Snro Haponkestävä Snro Nopeammin ja helpommin. Kirjaimet MP-numeroissa V=Valkoinen NCS 0502-Y Kiilto 50 R=Haponkestävä / E=Sähkösinkitys 10 μm

53 HAPONKESTÄVÄT TIKASHYLLYT Kannattimen tuki Käytetään kiskon taipuman vähentämiseen. Kiinnityksessä käytetään ruuvisarjaa 6692 (M10x30). L Ruostumaton Snro Haponkestävä Snro Kattokannatin Käytetään keskikannatukseen (ruuvisarja 6690 M8x20) tai seinäkannattimien ripustukseen. (T-ruuvi 6692 M10x30) L Ruostumaton Snro Haponkestävä Snro Kattokannatin - kaksipuolinen Kattokannatinta käytetään sinäkannakkeiden ripustamiseen kattoon tai lattiasta. Seinäkannakkeen kiinnittämisessä käytetään T-ruuvia 6692 (M10x30). L Ruostumaton Snro Haponkestävä Snro Kirjaimet MP-numeroissa: E=Sähkösinkitys 10 μm / AZ=Aluzink 25 μm (AZ 185) Z=Sinkki SS-EN ISO1461 / A=Alusinkki 20 μm / S=Kuumasinkitys 20 μm 53

54 1 L-kulmakappale Kulmakappaleen liittämiseen tarvitaan 4 kpl jatkokappaleita B Ruostumaton Snro Haponkestävä Snro T-haaroituskappale Kulmakappaleen liittämiseen tarvitaan 6 kpl jatkokappaleita B Ruostumaton Snro Haponkestävä Snro Pystykulma Kulmakappaleen liittämiseen tarvitaan 4 kpl jatkokappaleita B Ruostumaton Snro Haponkestävä Snro Nopeammin ja helpommin. Kirjaimet MP-numeroissa V=Valkoinen NCS 0502-Y Kiilto 50 R=Haponkestävä / E=Sähkösinkitys 10 μm

55 HAPONKESTÄVÄT TIKASHYLLYT Erotuslevy Jakaa kaapelikourun kahteen erilliseen osaan. Korkeus mm Ruostumaton Snro Haponkestävä Snro Heikkovirtakouru Kouru on varustettu 23 mm halkaisijalla olevalla aukkoaihiolla pohjassa. B Ruostumaton Snro Haponkestävä Snro Asennuslevy - rei'itetty Tarkoitettu mm. asennus- ja pistorasioiden asentamiseen. Ruostumaton Snro Haponkestävä Snro Asennuslevy Asennetaan tikashyllyn puolien väliin. Ruostumaton Snro Haponkestävä Snro Kirjaimet MP-numeroissa: E=Sähkösinkitys 10 μm / AZ=Aluzink 25 μm (AZ 185) Z=Sinkki SS-EN ISO1461 / A=Alusinkki 20 μm / S=Kuumasinkitys 20 μm 55

56 1 Ruuvisarja M8x20/30 Tarkoitettu kannattimien kiinnittämiseen ja ankkurikiskoihin. Mitat Haponkestävä Snro M8x M8x Ruuvisarja M12x25 Tikashyllyjen liitosten vahvistamiseen. Setti sisältää 4kpl ruuveja ja muttereita. Mitat Haponkestävä Snro M12x T-ruuvi Tarkoitettu kannakkeiden kiinnittämiseen kattokannattimiin ja ankkurikiskoihin. Mitat Haponkestävä Snro M8x M10x M10x M10x Kannatin Käytetään putkien kanssa. Putki asennetaan tikashyllyn ulkopuolelle. Halkaisija Ruostumaton Snro Haponkestävä Snro Ei katkaistu Nopeammin ja helpommin. Kirjaimet MP-numeroissa V=Valkoinen NCS 0502-Y Kiilto 50 R=Haponkestävä / E=Sähkösinkitys 10 μm

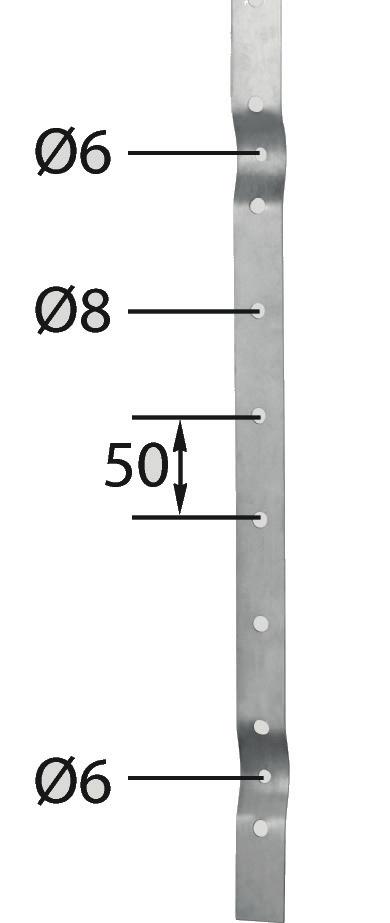

57 HAPONKESTÄVÄT TIKASHYLLYT Kiinnityspanta - 2,48 m Käytetään kaapelin kiinnittämiseen seinälle. Leveys 25 mm. Ruostumaton Snro Haponkestävä Snro Asennusprofiili - 2 m B Ruostumaton Snro Haponkestävä Snro Kirjaimet MP-numeroissa: E=Sähkösinkitys 10 μm / AZ=Aluzink 25 μm (AZ 185) Z=Sinkki SS-EN ISO1461 / A=Alusinkki 20 μm / S=Kuumasinkitys 20 μm 57

58 1 58 Nopeammin ja helpommin.

59 LEVYHYLLYT MP-Levyhyllyt Meillä on markkinoiden laajin tuotevalikoima, 9 leveyttä välillä mm. Lisävarusteiden tarpeen minimoimiseksi olemme yhdistäneet jatkokappaleen ja keskikannattimen, joka toimii hyllyn kiinnittimenä sekä katto- että seinäkannatuksessa. Levyhyllyjen pituudet vaihtelevat ja ne on sovitettu sopiville ripustusetäisyyksille. Pintakäsittelyn valinta Tikashyllyt Ruostumattomat ja haponkestävät tikashyllyt Levyhyllyt Erikoisvärisävyt ja -kiiltoasteet voidaan tarjota tarpeen mukaan. Valaisinkiskot Lankahyllyt Palonkestävät johtotiet EI60 Maalattujen hyllyjen päädyissä, sisäpuolella on vakiona maalaamaton alue. Kun hyllyä jatketaan normaalisti, potentiaalintasaus on ratkaistu. Potentiaalintasauksen liittäminen Kaarikiinnikkeet Betoniruuvit 59

60 1 Potentiaalintasaus Tuotteille on tehty mittaukset standardin SS- EN mukaisesti SP:n testauslaitoksella Boråsissa. Levyhyllyjen päissä on maalaamattomat alueet, joilloin potentiaalintasaus hyllyjen välillä on ratkaistu ilman lisätoimenpiteitä. Työmaalla katkaistujen levyhyllyjen päistä täytyy maali poistaa sisäpuolelta tai tehdä potentiaalintasaus kaapeliliitoksella kiinnittämällä johdin maalaamattomien pintojen välille. Vastusarvo vaihtelee noin 1mΩ:sta 50 mm levyisillä hyllyillä noin 0,5 Ω :iin 600 mm leveillä hyllyillä. MP-JATKO Kuormitettavuus Kaaviokuva koskee sisimpiä kannakevälejä f2. Uloimmissa kannakeväleissä f1 kannakevälin on oltava 80 % sisimmistä kannakeväleistä, jotta taipuma kaikissa kannakeväleissä olisi sama. Alempi kaaviokuva näyttää taipuman mm:ssä L=2 m ja L=3 m:n kannakevälillä kannatuksen tapahtuessa jatkokappaleen kohdalta. Murtovarmuus on 1,7 kertaa kuorma. Jotta saataisiin kokonaiskuva kuormitettavuudesta, on otettava huomioon myös kiinnitysosien kuormitusarvot. Taipuma mm:ssä 2 m ja 3 m:n kannatinetäisyyksillä 60 Nopeammin ja helpommin.

61 LEVYHYLLYT 61

62 1 Umpinainen levyhylly Maalattu levyhylly toimitetaan siten, että kummankin päädyn sisäpuolella on maalaamattomat alueet. Muut pituudet ja värisävyt tarjotaan tarpeen mukaan. Taipuma mm:ssä 2 m ja 3 m kannatinetäisyyksillä. B Sinkki 20 μm Snro Valkoinen Snro Pituus Paksuus 50 MP-390 S MP-390 V m 1,0 mm 75 MP-310 S MP-310 V m 1,0 mm 100 MP-320 S MP-320 V m 1,0 mm 150 MP-330 S MP-330 V m 1,0 mm 200 MP-340 S MP-340 V m 1,0 mm 300 MP-350S MP-350V m 1,0 mm 400 MP-360 S MP-360 V m 1,25 mm 500 MP-370S MP-370V m 1,25 mm 600 MP-380 S MP-380 V m 1,5 mm Rei itetty levyhylly Maalatuissa levyhyllyissä on kummankin päädyn sisäpuolella maalaamattomat alueet potentiaalintasauksen vuoksi. Muut pituudet ja värisävyt tarjotaan tarpeen mukaan. 7 x 9 B Sinkki 20 μm Snro Valkoinen Snro Pituus Paksuus 50 MP-3931 S MP-3931 V m 1,0 mm 75 MP-3131 S MP-3131 V m 1,0 mm 100 MP-3231 S MP-3231 V m 1,0 mm 150 MP-3331 S MP-3331 V m 1,0 mm 200 MP-3431 S MP-3431 V m 1,0 mm 300 MP-3531 S MP-3531 V m 1,0 mm 400 MP-3631 S MP-3631 V m 1,25 mm 500 MP-3731 S MP-3731 V m 1,25 mm 600 MP-3831 S MP-3831 V m 1,5 mm 62 Nopeammin ja helpommin. Kirjaimet MP-numeroissa V=Valkoinen NCS 0502-Y Kiilto 50 R=Haponkestävä / E=Sähkösinkitys 10 μm

63 LEVYHYLLYT Kansi Kannen reunat painetaan kiinni hyllyn ulkopuolelle ilman työkaluja. Kansi voidaan tarvittaessa lukita kiinnikkeillä. B Sinkki 20 μm Snro Valkoinen Snro Pituus Paksuus 50 MP-490 S MP-490 V m 0,6 mm 75 MP-410 S MP-410 V m 0,6 mm 100 MP-420 S MP-420 V m 0,6 mm 150 MP-430 S MP-430 V m 0,6 mm 200 MP-440 S MP-440 V m 0,6 mm 300 MP-450 S MP-450 V m 0,6 mm 400 MP-460 S MP-460 V m 1,0 mm 500 MP-470 S MP-470 V m 1,0 mm 600 MP-480 S MP-480 V m 1,0 mm Lukituskiinnikkeet Lukituskiinnikkeet levyhyllyjä ja valaisinripustuskiskoja varten. Umpinaisissa levyhyllyissä ja valaisinripustuskiskoissa porataan halkaisijaltaan 7 mm:n reiät keskelle hyllyn reunaan. 4 kpl/kansi. Ruostumaton Snro MP-401 R Kirjaimet MP-numeroissa: E=Sähkösinkitys 10 μm / AZ=Aluzink 25 μm (AZ 185) Z=Sinkki SS-EN ISO1461 / A=Alusinkki 20 μm / S=Kuumasinkitys 20 μm 63

64 1 Jatkokappale keskikannattimella Jatkokappaleessa on sisäänrakennettu keskikannatin. Jatkot mm voidaan lukita kiinnikkeillä MP-906, Jatkoissa mm on sisäänrakennetut lukitusnastat. Jatkon keskikannattimen maks.kuorma 150 kg tasaisesti jakautuvalla kuormalla. B Sinkki 20 μm Snro AZ 185 Snro 50 MP-396 S MP-314 S MP-314 AZ MP-324 S MP-334 S MP-344 S MP-354 S MP-364 S MP-374 S MP-384 S Lukituskiinnikkeet Kiinnikkeitä käytetään jatkokappaleiden lukitsemiseen hyllyleveyksillä mm. MP-906 S toimitetaan 4 kappaleen erissä (tarvitaan yhteen jatkoon). Sinkki 20 μm Snro Pakkaus MP-906 S pkt (yht 4kpl) riittää 1 jatkoon MP-906 S pkt (yht. 100kpl) riittää 25 jatkoon Vaakanivelliitos Nivelliitos asennetaan kuten levyhyllyn jatkokappale. Tarvittaessa 90º asteen taivutus alaspäin käytä MP:n alasvetokaarta. Vaihtoehtoinen tapa tehdä kyseinen nivelliitos on sahata levyhyllyn sivureunat ja taivuttaa hylly haluttuun kulmaan työmaalla. Etuna tässä on se, että hyllyyn ei tule näkyvää saumaa, mikä antaa edullisemman ulkonäön alapuolelta katsottuna. B Sinkki 20 μm Snro Valkoinen Snro 50 MP-398 S MP-398 V MP-318 S MP-318 V MP-328 S MP-328 V MP-338 S MP-338 V MP-348 S MP-348 V MP-358 S MP-358 V MP-368 S MP-368 V MP-378 S MP-378 V MP-388 S MP-388 V Nopeammin ja helpommin. Kirjaimet MP-numeroissa V=Valkoinen NCS 0502-Y Kiilto 50 R=Haponkestävä / E=Sähkösinkitys 10 μm

65 Jatkokappale LEVYHYLLYT Käytetään levyhyllyjen jatkokappaleena silloin, kun kaapeleiden pitää kulkea levyhyllyn pohjalla. Jatkokappale ei sisällä kiinnitysruuveja. B Sinkki 20 μm Snro 197 MP-FM-344 S MP-FM-354 S MP-FM-364 S Sivujatkokappale - rei'itetyille levyhyllyille Asennetaan ruuvisarjalla M6x12 mm. Sinkki 20 μm Snro MP-908 S Nivelkappale - rei'itetyille levyhyllyille Asennetaan ruuvisarjalla M6x12 mm. 218 Sinkki 20 μm Snro MP-909 S Jatkon suojakappale Jatkon suoja asennetaan hyllyjen jatkokohtiin, jotta mahdolliset jatkossa olevat raot ja muut epätasaisuudet saadaan peitettyä. Näin mahdolliset heijastukset saadaan tehokkaasti eliminoitua, ja esim. pitkien käytävien rampeista saadaan rytmikkäästi ja harmonisesti toimivia malleja. B Valkoinen Snro 50 MP-395 V MP-325 V MP-335 V MP-345 V MP-355 V MP-365 V MP-375 V MP-385 V Kirjaimet MP-numeroissa: E=Sähkösinkitys 10 μm / AZ=Aluzink 25 μm (AZ 185) Z=Sinkki SS-EN ISO1461 / A=Alusinkki 20 μm / S=Kuumasinkitys 20 μm 65

66 1 Sisäpuolinen seinäkannatus: MP MP-586 MP-941 E MP MP = Keskikannatin + ruuvi B Sinkki 20 μm Snro 100 MP-526 S MP-536 S MP-546 S MP-556 S MP-566 S MP-576 S MP-586 S Sinkki 10 μm Sisäpuolinen seinäkannatin Snro MP-941 E Asennetaan jatkokappaleeseen tai keskikannattimeen pultilla MP-941 E. Käyrästö osoittaa taipuman (n) asteissa tasaisella kuormalla F (kg) kannattimessa. Murtovarmuus 1,7 kertaa maks.kuorma. Taipuma MP-942 kg/kannatin MP-943 B H H1 Sinkki 20 μm Snro Valkoinen Snro MP-942 S MP-942 V MP-943 S MP-943 V Nopeammin ja helpommin. Kirjaimet MP-numeroissa V=Valkoinen NCS 0502-Y Kiilto 50 R=Haponkestävä / E=Sähkösinkitys 10 μm

67 LEVYHYLLYT Ulkopuolinen seinäkannatin Seinäkannatin on mitoitettu suuremmille kuormille. Murtovarmuus: 1,7 kertaa maks.kuorma. B + B1 MP MP B H Maks.kuorma Sinkki Snro Valkoinen Snro kg MP-753 S MP-753 V kg MP-754 S MP-754 V kg MP-755 S MP-755 V kg MP-756 S MP-756 V kg MP-762 S MP-762 V Ulkopuolinen seinäkannatin Murtovarmuus: 1,7 kertaa maks.kuorma. MP-528, 538 MP-900 B H Maks.kuorma Sinkki 60 μm Snro Valkoinen Snro kg MP-528 Z MP-528 V kg MP-538 Z MP-538 V MP-900 Z MP-900 V Pohjalaatta Pohjalaattaa käytetään tasaamaan kannattimen seinään kohdistuva paine huokoisilla pintamateriaaleilla. Paksuus 5 mm. Sinkki 60 μm Snro Valkoinen Snro MP-962 Z MP-962 V Kirjaimet MP-numeroissa: E=Sähkösinkitys 10 μm / AZ=Aluzink 25 μm (AZ 185) Z=Sinkki SS-EN ISO1461 / A=Alusinkki 20 μm / S=Kuumasinkitys 20 μm 67

68 1 Keskikannatin HUOM! Keskikannatin mm työnnetään sisään hyllyn päädystä ja sitä voidaan ainoastaan käyttää keskikannatinasennukseen. Keskikannatinta mm voidaan käyttää myös sisäpuoliseen seinäkannatusasennukseen. Keskikannattimen maks.kuorma 150 kg tasaisesti jakautuvalla kuormalla. Murtovarmuus 1,7 kertaa maks.kuorma. Ø11 B Sinkki 20 μm Snro AZ 185 Snro 50 MP-596 S MP-516 S MP-516 AZ MP-526 S MP-536 S MP-546 S MP-556 S MP-566 S MP-576 S MP-586 S Porttikannatin Porttikannatus tehdään porttikannakkeen ja 10 mm:n kierretangon avulla. Hylly kiinnitetään porttikannakkeeseen yleiskiinnikkeellä MP-731. Ø11 x B B Sinkki 20 μm Snro Sinkki 60 μm Snro Valkoinen Snro 200 MP-052 S MP-052 Z MP-052 V MP-053 S MP-053 Z MP-053 V MP-054 S MP-054 Z MP-054 V MP-055 S MP-055 Z MP-055 V MP-056 S MP-056 Z MP-056 V Nopeammin ja helpommin. Kirjaimet MP-numeroissa V=Valkoinen NCS 0502-Y Kiilto 50 R=Haponkestävä / E=Sähkösinkitys 10 μm

69 LEVYHYLLYT Kannattimen kiinnittimet Kannattimen kiinnittimet jatkokappaleen tai keskikannattimen asennukseen B Sinkki 20 μm Snro Valkoinen Snro Sinkki 60 μm Snro MP-932 E MP-932 V MP-932 Z MP-931 S MP-931 V Kierretangon kiinnitin Kierretangon kiinnitin painetaan kulmakiinnittimen /kattokannattimen kiinnittimen päälle. käytetään M10 kierretangolla. Maks.kuorma = 125 kg. Murtovarmuus 1,7 kertaa maks.kuorma. Sinkki 10 μm Snro Valkoinen Snro MP-925 E MP-925 V Kattokiinnitin Käytetään vinossa katossa kierretangon tai kannatinkiskon kanssa. Kattokiinnitintä käytetään yhdessä kulmakiinnittimen MP-900 ja kierretangon kiinnittimen MP-925 kanssa. Sinkki 60 μm Snro Valkoinen Snro MP-902 Z MP-902 V Kirjaimet MP-numeroissa: E=Sähkösinkitys 10 μm / AZ=Aluzink 25 μm (AZ 185) Z=Sinkki SS-EN ISO1461 / A=Alusinkki 20 μm / S=Kuumasinkitys 20 μm 69

70 1 Kattokiinnike kierretangolle M8/M10 Kattokiinnike on tarkoitettu kierretankojen M8 tai M10 kiinnitykseen betoniin. Poraa Ø 6x65 mm:n reikä betoniin ja kierrä kattokiinnike reikään. Ks. kuormitustaulukko s B Sinkki 5 μm Snro Pakkaus 7,5x55 MP-023 E kpl/pkt Säädettävä kattokiinnike Kattokiinnike on tarkoitettu 10 mm:n kierretangoille. Kattokiinnike voidaan pujottaa kiila-ankkuriin kattokiinnikkeen sivussa olevasta aukosta. Kiila-ankkuri voidaan kiristää alapuolelta koneella. Pyörittämällä kattokiinnikettä voidaan kierretangon paikkaa säätää 70 mm. Sinkki 20 μm Snro Sinkki 60 μm Snro Valkoinen Snro MP-FZ-920 S MP-FZ-920 Z MP-FZ-920 V Teräsprofiilikiinnike Käytetään vinossa katossa. Kiinnikkeessä olevan säädön ansiosta kierretanko tulee suoraan alaspäin. Kierretanko kiinnitetään muttereilla. Taulukon kuormitusarvot laskettu pysyville kuormille. Snro DSOS 10 ZNCR Kattoprofiilin Kuorma (N) paksuus (mm) 0,63-0, ,70-0, ,80-1, ,00-1, ,20-1, >1, Nopeammin ja helpommin. Kirjaimet MP-numeroissa V=Valkoinen NCS 0502-Y Kiilto 50 R=Haponkestävä / E=Sähkösinkitys 10 μm

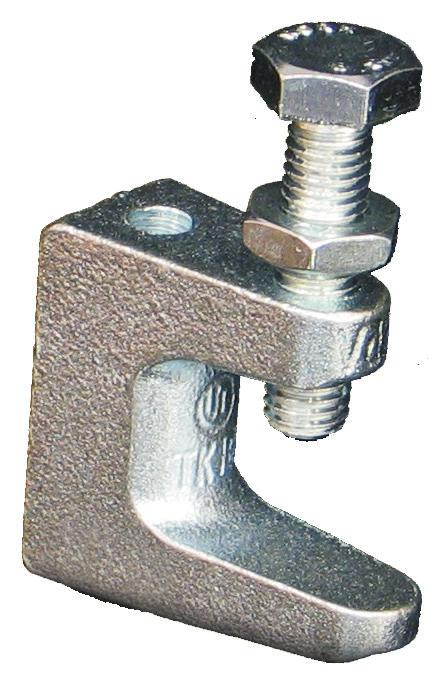

71 LEVYHYLLYT Säädettävä kattokiinnike Käytetään vinossa katossa. Kiinnikkeessä olevan säädön ansiosta kierretanko tulee suoraan alaspäin. Kierretanko kiinnitetään muttereilla. Snro DSS S Palkkikiinnike Palkkikiinnike kiinnitetään teräspalkin reunaan. 10 mm kierretanko kiinnitetään palkkikiinnikkeeseen 10 mm muttereilla. Palkin laipan maksimivahvuus 20 mm. Snro US 2 ZNCR Teräsprofiilin yleiskiinnike Profiiliteräslevyn kiinnike sopii profiileille, joiden profiilileveys on taulukon B-mitan mukainen. Toispuolisella rakenteella tai käytettäessä tukiprofiilia sopii kiinnike lähes kaikkiin profiilijakoihin. Kiinteässä kulmakappaleessa on kolme Ø 4,3 mm:n reikää, jotka on tarkoitettu 4 mm:n pop-niiteille tai peltiruuveille ST4.2 (B8). Maksimikuorma 125 kg. Murtovarmuus 1,7 kertaa maksimikuorma. Jotta voisit hyödyntää kiinnikkeen maksimikuormituksen, varmista ensin käytettävien kattoprofiilien ja pop-niittien/peltiruuvien kuormitettavuus. B Sinkki 20 μm Snro Valkoinen Snro MP-980 S MP-980 V MP-981 S MP-981 V MP-982 S MP-982 V Kirjaimet MP-numeroissa: E=Sähkösinkitys 10 μm / AZ=Aluzink 25 μm (AZ 185) Z=Sinkki SS-EN ISO1461 / A=Alusinkki 20 μm / S=Kuumasinkitys 20 μm 71

72 1 Kierretanko M10-kierretanko L Sinkki 10 μm Snro Valkoinen Snro 2000 MP-927 E MP-927 V MP-928 E MP-928 V Kierretangon jatkomutteri Jatkomutteria käytetään kahden M10-kierretangon jatkokappaleena. 28 Sinkki 10 μm Snro MZ 10 ZNCR Mutteri M10 Mutteria käytetään kierretankokannatuksessa. Myydään 50 kpl:n pakkauksissa. Sinkki 10 μm Snro Haponkestävä Snro MP-044 E MP-044 R Nopeammin ja helpommin. Kirjaimet MP-numeroissa V=Valkoinen NCS 0502-Y Kiilto 50 R=Haponkestävä / E=Sähkösinkitys 10 μm

73 LEVYHYLLYT Kannatinkisko Kiskossa on katkaisumerkinnät 100 mm:n välein. L Sinkki 20 μm Snro Valkoinen Snro 300 MP-911 S MP-911 V MP-912 S MP-912 V MP-910 S MP-910 V Kattokiinnike TL kannatinkiskoille Kiinnitetään kannatinkiskoon ruuvisarjalla MP-937. Ø 9x13 Ø 9x18 Ø 9x Sinkki 20 μm Snro Valkoinen Snro MP-904 S MP-904 V Kannatinkiskon jatko Jatkokappale sopii kannatinkiskon sisäpuoliseen leveysmittaan. Kiinnitetään ruuvisarjalla MP-937. Sinkki 60 μm Snro Valkoinen Snro MP-919 Z MP-919 V Kannattimen kulmakappale Kannattimen kulmakappaletta käytetään, kierrettäessä kannatinkiskoa 90 esim. asennettaessa lisävarusteita. Kiinnitetään ruuvisarjalla MP-937. Sinkki 60 μm Snro Valkoinen Snro MP-918 Z MP-918 V Kirjaimet MP-numeroissa: E=Sähkösinkitys 10 μm / AZ=Aluzink 25 μm (AZ 185) Z=Sinkki SS-EN ISO1461 / A=Alusinkki 20 μm / S=Kuumasinkitys 20 μm 73

74 1 Kattokannatin tyyppi MP-P Jos tarvitaan vielä tukevampaa kannatinta, käytä kattokannatinta tyyppi MP-V. L Sinkki 60 μm Snro Valkoinen Snro 300 MP-957 Z MP-957 V MP-958 Z MP-958 V MP-959 Z MP-959 V MP-960 Z MP-960 V MP-961 Z MP-961 V Katto-/lattiakannatin tyyppi MP-V MP-V katto-/lattiakannattimen taipuma: Laskeaksesi kuinka paljon katto-/lattiakannatin taipuu, laske taivutusmomentti seuraavan kaavan mukaan: M 2 =F x (B+0,12)/2. Katso taipuma taulukosta valitulle kannakkeelle. Viivan päässä on suurin sallittu taipuma SS-EN standardin mukaan (1/20 kannakkeen pituudesta). Taipuma n mm:ssä 50 MP-968 (1 m) F/2 F/2 B MP-967 (0,75 m) MP-966 (0,5 m) MP-965 (0,37 m) MP-964 (0,25 m) n M 2 = taivutusmomentti Nm F = kuormitus N B = hyllyn leveys m Nm (M 2) L Sinkki 60 µm Snro Haponkestävä Snro Valkoinen Snro 250 MP-964 Z MP-964 R MP-964 V MP-965 Z MP-965 R MP-965 V MP-966 Z MP-966 R MP-966 V MP-967 Z MP-967 R MP-967 V MP-968 Z MP-968 R MP-968 V Nopeammin ja helpommin. Kirjaimet MP-numeroissa V=Valkoinen NCS 0502-Y Kiilto 50 R=Haponkestävä / E=Sähkösinkitys 10 μm

75 Ankkurikisko, tyyppi MP-V Käytä liukumutteria (H=21mm) sisäpuoliseen kiinnitykseen. LEVYHYLLYT L L Sinkki 20 µm Snro Sinkki 60 µm Snro Valkoinen Snro 250 MP-024 S MP-024 Z MP-024 V MP-025 S MP-025 Z MP-025 V MP-026 S MP-026 Z MP-026 V MP-027 S MP-027 Z MP-027 V MP-028 S MP-028 Z MP-028 V MP-231 S MP-231 Z MP-231 V Kattokiinnitin Kattokiinnitintä käytetään yhdessä ankkurikiskon kanssa hyllyjen sivuttaiskannatuksessa. Valitse kisko valmiista pituuksista tai katkaise haluttuun pituuteen. Huom! Asennustapa kestää suurempaa kuormaa kuin vastaava kattokannatintyyppi MP-V. Sinkki 20 µm Snro Sinkki 60 µm Snro Valkoinen Snro MP-230 S MP-230 Z MP-230 V Kattokannattimen liukumutteri Liukumutteri (H=21mm) on varustettu jousella, joka estäämutteria liukumasta pois paikoiltaan. H Mitta H Sinkki 60 μm Snro M10x35 21 MP-076 Z M10x35 41 MP-079 Z T-ruuvi T-ruuvi tarkoitettu lisävarusteiden kiinnittämiseen kattokannattimiin tai ankkurikiskoihin. Sopii profiilikorkeuksiin 21 mm ja 41 mm. Mitta Sinkki 10 μm Snro M8 x 25 MP-983 E M10 x 35 MP-984 E Aseta T-ruuvi kiskon aukon kohdalle. 2. Paina ruuvia kohti kiskon pohjaa. 3. T-ruuvi pyörähtää oikeaan asemaan Kirjaimet MP-numeroissa: E=Sähkösinkitys 10 μm / AZ=Aluzink 25 μm (AZ 185) Z=Sinkki SS-EN ISO1461 / A=Alusinkki 20 μm / S=Kuumasinkitys 20 μm 75

76 1 Teräsnauha Teräsnauha katkaistaan ja taivutetaan haluttuun muotoon. Sinkki 60 µm Snro MP-210 Z Kulmakiinnitin Kulmakiinnitintä voidaan käyttää moneen käyttötarkoitukseen: kierretangon kannatinkiskon ripustukseen, seinä- ja päätykannattimena. MP-901 MP-900 Pituus Sinkki 60 μm Snro Valkoinen Snro 90 mm MP-900 Z MP-900 V mm MP-901 Z MP-901 V Kattosanka Lisää hyllyn korkeutta sen alapuolella noin 4 mm:llä. Kiinnitetään ruuvisarjalla MP-937E. MP-593 MP B H Sinkki 60 μm Snro Valkoinen Snro MP-593 Z MP-593 V MP-513 Z MP-513 V MP-523 Z MP-523 V Nopeammin ja helpommin. Kirjaimet MP-numeroissa V=Valkoinen NCS 0502-Y Kiilto 50 R=Haponkestävä / E=Sähkösinkitys 10 μm

77 LEVYHYLLYT Päätykiinnike Päätykiinnikkeellä voidaan kiinnittää levyhyllyn pää seinään. B Sinkki 20 μm Snro Valkoinen Snro 50 MP-594 S MP-594 V MP-514 S MP-514 V MP-524 S MP-524 V MP-534 S MP-534 V MP-544 S MP-544 V MP-554 S MP-554 V MP-564 S MP-564 V MP-574 S MP-574 V MP-584 S MP-584 V Päätyhaka ja päätykappale Päätyhaassa on lukitussärmä, joka estää liitettävää levyhyllyä irtoamasta tai putoamasta paikaltaan. Jotta estettäisiin päätyhaan liukuminen pituussuunnassa, purista lukitussärmää esim. siirtopihdeillä. Päätyhaka Päätykappale B Päätyhaka Sinkki 20 μm Snro 50 MP-599 S MP-519 S MP-529 S MP-539 S MP-549 S MP-559 S MP-569 S MP-579 S MP-589 S B Päätykappale Valkoinen Snro 50 MP-592 V MP-512 V MP-522 V MP-532 V MP-542 V MP-552 V MP-562 V MP-572 V MP-582 V Kirjaimet MP-numeroissa: E=Sähkösinkitys 10 μm / AZ=Aluzink 25 μm (AZ 185) Z=Sinkki SS-EN ISO1461 / A=Alusinkki 20 μm / S=Kuumasinkitys 20 μm 77

78 1 Säädettävä kulmakappale Säädettävä kulmakappale kaikille levyhyllytyypeille º B Sinkki 20 μm Snro Valkoinen Snro 50 MP-493 S MP-493 V MP-413 S MP-413 V MP-423 S MP-423 V MP-433 S MP-433 V MP-443 S MP-443 V MP-453 S MP-453 V MP-463 S MP-463 V MP-473 S MP-473 V MP-483 S MP-483 V L-kulmakappale Kulmakappale toimii samanaikaisesti ulkopuolisena jatkokappaleena, joka peittää katkaistujen hyllyjen maalaamattomat päätyreunat. Tilauksesta kulmakappale voidaan varustaa sisään rakennetulla kattokannattimen kiinnittimellä. Erityismitoitettuja L-kulmakappaleita voidaan tarjota tarpeen mukaan. (Anna mitat ylhäältäpäin katsottuna). (Erityismitoitus) B Sinkki 20 μm Snro Valkoinen Snro 50 MP-497 S MP-497 V MP-417 S MP-417 V MP-427 S MP-427 V MP-437 S MP-437V MP-447 S MP-447 V MP-457 S MP-457 V MP-467 S MP-467 V MP-477 S MP-477 V MP-487 S MP-487 V Nopeammin ja helpommin. Kirjaimet MP-numeroissa V=Valkoinen NCS 0502-Y Kiilto 50 R=Haponkestävä / E=Sähkösinkitys 10 μm

79 LEVYHYLLYT T-haaroituskappale Haaroituskappale toimii samanaikaisesti ulkopuolisena jatkokappaleena, joka peittää katkaistujen hyllyjen maalaamattomat päätyreunat. Tilauksesta voidaan haaroituskappale varustaa sisään rakennetulla kattokannattimen kiinnittimellä. Yksinkertaisempi T-haaroituskappale voidaan tehdä päätykiinnikkeen avulla. Erityismitoitettuja T-haaroituskappaleita voidaan tarjota tarpeen mukaan. (Anna mitat ylhäältäpäin katsottuna.) (Erityismitoitus) B Sinkki 20 Snro Valkoinen Snro μm 50 MP-498 S MP-498 V MP-418 S MP-418 V MP-428 S MP-428 V MP-438 S MP-438 V MP-448 S MP-448 V MP-458 S MP-458 V MP-468 S MP-468 V MP-478 S MP-478 V MP-488 S MP-488 V X-haaroituskappale Haaroituskappale toimii samanaikaisesti ulkopuolisena jatkokappaleena, joka peittää katkaistujen hyllyjen maalaamattomat päätyreunat. Tilauksesta voidaan haaroituskappale varustaa sisään rakennetulla kattokannattimen kiinnittimellä. Yksinkertaisempi X-haaroituskappale voidaan tehdä päätykiinnikkeen avulla. Erityismitoitettuja X-haaroituskappaleita voidaan tarjota tarpeen mukaan. (Anna mitat ylhäältäpäin katsottuna.) (Erityismitoitus) B Sinkki 20 μm Snro Valkoinen Snro 50 MP-499 S MP-499 V MP-419 S MP-419 V MP-429 S MP-429 V MP-439 S MP-439 V MP-449 S MP-449 V MP-459 S MP-459 V MP-469 S MP-469 V MP-479 S MP-479 V MP-489 S MP-489 V Kirjaimet MP-numeroissa: E=Sähkösinkitys 10 μm / AZ=Aluzink 25 μm (AZ 185) Z=Sinkki SS-EN ISO1461 / A=Alusinkki 20 μm / S=Kuumasinkitys 20 μm 79

80 1 Asennuslevy Asennuslevy kiinnitetään levyhyllyn reunaan. 2 kpl aukkoja Keystonelle/Actassille. Sinkki 20 μm Snro Valkoinen Snro Rei'ittämätön MP-954 S MP-954 V Rei'itetty MP-955 S MP-955 V MP-954 SK (Keystone) MP-954 SL (Lexcom/Actassi) MP-954 VK (Keystone) MP-954 VL (Lexcom/Actassi) Sinkki 20 μm Snro Valkoinen Snro MP-954 SK MP-954 VK MP-954 SL MP-954 VL Asennuslevyn suoja Suoja asennuslevylle MP-954 Sinkki 20 μm Snro Valkoinen Snro MP-956 S MP-956 V Asennuslevy + jakorasia IP55 / pistorasia IP21 Asennuslevy MP-955 SD, VD varustettuna valmiiksi asennetulla jakorasialla, valmistettu valkoisesta kestomuovista, 10 kpl läpivientejä. Toimitetaan ilman liitintä. SD, VD Asennuslevy MP-955 SF, VF varustettuna valmiiksi asennetulla kaksoispistorasialla (valmistettu valkoisesta kestomuovista), pohjalevyllä, jousiliittimillä ja turvasuluilla. Kaksi neutraalia lisäliitintä. MP-955 SF 2 kpl aukkoja Keystonelle/Actassille. MP-955 SD 2 kpl aukkoja Keystonelle/Actassille. Sinkki 20 μm Snro Valkoinen Snro MP-955 SD MP-955 VD MP-955 SF MP-955 VF Nopeammin ja helpommin. Kirjaimet MP-numeroissa V=Valkoinen NCS 0502-Y Kiilto 50 R=Haponkestävä / E=Sähkösinkitys 10 μm

81 LEVYHYLLYT Erotuslevy Erotuslevyllä voidaan kaapelitila jakaa osiin, esim. heikko- ja vahvavirtakaapeleille. Voidaan lukita hyllyyn nippusidetuen avulla. Kaksi nippusidetukea riittää erotuslevylle, joka on vapaasti kahden jatkokappaleen välillä. Katkeamattomalla pituudella käytä yhtä tukea 1,5 metriä kohden. Erotuslevyn jatkokappale mahdollistaa katkeamattoman kanavan hyllyn jatkokappaleiden/keskikannattimien yli. H L Sinkki 20 μm Snro Valkoinen Snro MP-127 S MP-137 S MP-137 V MP-148 S MP-149 S Nippusidetuki/erotuslevyn tuki Tarkoitettu kaapelien tai erotuslevyn nippusidekiinnitykseen. Tuki napsautetaan kiinni levyhyllyyn. Kanavaleveyksiä on saatavissa 25 mm:n portaissa mm mm B Sinkki 20 μm Snro 50 MP-696 S MP-616 S MP-627 S MP-637 S MP-647 S MP-657 S MP-667 S MP-677 S MP-687 S Erotuslevyn jatkokappale Erotuslevyn jatkokappale mahdollistaa katkeamattoman kanavan hyllyn jatkon tai keskikannattimen yli. Muovia Snro MP-137 P Kirjaimet MP-numeroissa: E=Sähkösinkitys 10 μm / AZ=Aluzink 25 μm (AZ 185) Z=Sinkki SS-EN ISO1461 / A=Alusinkki 20 μm / S=Kuumasinkitys 20 μm 81

82 1 Valaisinkannatin Valaisinkannatin tukeutuu hyllyn kummankin reunan yli. Pistotulppaliitännäiset valaisimet voidaan tällöin helposti siirtää hyllyn pituussuunnassa. Kannattimia valmistetaan tilauksesta hyllyleveyksille mm. B Sinkki 20 μm Snro Valkoinen Snro AZ 185 Snro 50 MP-692 S MP-692 V MP-612 S MP-612 V MP-612 AZ MP-622 S MP-622 V MP-632 S MP-632 V MP-642 S MP-642 V Ruuvisarja MP-855 MP-937 Pakkaus Sinkki 10 μm Snro 20 MP-855 E MP-855 E Pakkaus Sinkki 20 μm Snro 50 MP-937 E Korjausmaali RAL 9010 Spraypurkki 400 ml. Värisävy: RAL 9010 tai NCS 0502-Y. Pölykuiva noin 30 minuutissa. Peitto noin 2,5 m². Korjausmaali 25 ml:n pullossa. Värisävy: RAL 9010 tai NCS 0502-Y Maalityyppi Valkoinen Snro Spraymaali 400 ml MP-948 V Sivellinmaali 25 ml MP-951 V Nopeammin ja helpommin. Kirjaimet MP-numeroissa V=Valkoinen NCS 0502-Y Kiilto 50 R=Haponkestävä / E=Sähkösinkitys 10 μm

83 VALAISINKISKOT MP-valaisinkiskot MP-valaisinkiskoissa on kattava tuotevalikoima, vaihtoehtoina on 5 leveyttä välillä 50 mm- 200 mm. Valaisinkiskojen pituudet ovat 3000 mm ja 6000 mm. Pintakäsittelyjä ovat: kuumasinkitty ohutlevy 20 μm, alusinkki 25 μm, kuumasinkitys (SS-EN ISO 1461) ja valkeaksi maalattu (NCS 0502-Y). Erikoissävyt ja -kiiltoasteet voidaan tarjota tarpeen mukaan. Valaisinkiskojen kannakoinnissa on useita vaihtoehtoja. Kattokannatuksessa voidaan käyttää kierretankoja, vaijeria sekä kannatinkiskoa. Jatkokappaleita voidaan myös käyttää valaisinkiskojen kannatukseen. Pintakäsittelyn valinta Tikashyllyt Ruostumattomat ja haponkestävät tikashyllyt Levyhyllyt Perustiedot MP-valaisinkiskojen osat ovat yhteensopivia monilta osin muidenkin MP:n järjestelmien kanssa. Tämä vähentää työmaalla tarvittavien osien määrää. Maalaus Vakio värisävy on NCS 0502-Y, kiiltoaste 50. Muut värisävyt ja kiiltoasteet voidaan tarjota tarpeen mukaan. Maalaus on tehty kuumasinkityn ohutlevyn päälle. Maalikerroksen alla oleva sinkki suojaa katkaisupintoja korroosiolta. Valaisinkiskot Lankahyllyt Palonkestävät johtotiet Potentiaalintasauksen liittäminen EI60 Kaarikiinnikeet Betoniruuvit 83

84 1 Potentiaalintasaus Tuotteille on tehty mittaukset standardin SS- EN mukaisesti SP:n testauslaitoksella Boråsissa. 3 metriä pitkien maalattujen valaisinkiskojen päissä on maalaamattomat alueet, joilloin potentiaalintasaus hyllyjen välillä on ratkaistu ilman lisätoimenpiteitä. 6 metriä pitkien tai työmaalla katkaistujen valaisinkiskojen päistä täytyy maali poistaa sisäpuolelta tai tehdä potentiaalin tasaus kaapeliliitoksella kiinnittämällä johdin maalaamattomien pintojen välille. Vastusarvot vaihtelevat noin 1 mω:sta 50 mm levyisillä hyllyillä noin 0,5 Ω:iin 600 mm leveillä hyllyillä. Perustiedot MP-valaisinkiskojen osat ovat monilta osin yhteensopivia muidenkin MP:n järjestelmien kanssa. Tämä vähentää työmaalla tarvittavien osien määrää. Kuormitettavuus Kaaviokuva koskee sisimpiä kannakevälejä f2. Uloimmissa kannakeväleissä f1 kannakevälin on oltava 80 % sisimmistä kannakeväleistä, jotta taipuma kaikissa kannakeväleissä olisi sama. Alempi kaaviokuva näyttää taipuman mm:ssä L=2 m ja L=3 m:n kannakevälillä kannatuksen tapahtuessa jatkokappaleen kohdalta. Murtovarmuus on 1,7 kertaa kuorma. Jotta saataisiin kokonaiskuva kuormitettavuudesta, on otettava huomioon myös kiinnitysosien kuormitusarvot. Maalaus Vakio värisävy on NCS 0502-Y, kiiltoaste 50. Muut värisävyt ja kiiltoasteet voidaan tarjota tarpeen mukaan. Maalaus on tehty kuumasinkityn ohutlevyn päälle. Maalikerroksen alla oleva sinkki suojaa katkaisupintoja korroosiolta. Taipuma mm:ssä 2 m ja 3 m:n kannatinetäisyyksillä MP-JATKO 84 Nopeammin ja helpommin.

85 VALAISINKISKOT Valaisinkiskot 85

86 1 Valaisinripustuskisko 3 ja 6 m Muut pituudet, värisävyt ja kastosinkityt versiot tarjotaan tarpeen mukaan. Ø 21 x 63 Taipuma mm:ssä 2 m ja 3 m:n kannatinetäisyyksillä Pituus 3 m B Sinkki 20 μm Snro Valkoinen Snro AZ 185 Snro Pituus Paksuus 50 MP-391 S MP-391 V m 1,0 mm 75 MP-311 S MP-311 V MP-311AZ m 1,0 mm 100 MP-321 S MP-321 V m 1,0 mm 150 MP-331 S MP-331 V m 1,0 mm 200 MP-341 S MP-341 V m 1,0 mm Pituus 6 m B Sinkki 20 μm Snro Valkoinen Snro - - Pituus Paksuus 75 MP-311 S MP-311 V m 1,0 mm 100 MP-321 S MP-321 V m 1,0 mm Kansi Kannen reunat painetaan kiinni hyllyn ulkopuolelle ilman työkaluja. Kansi voidaan tarvittaessa lukita kiinnikkeillä. B Sinkki 20 μm Snro Valkoinen Snro AZ 185 Snro Pituus Paksuus 50 MP-490 S MP-490 V MP-490 AZ m 0,6 75 MP-410 S MP-410 V MP-410 AZ m 0,6 100 MP-420 S MP-420 V MP-420 AZ m 0,6 150 MP-430 S MP-430 V MP-430 AZ m 0,6 200 MP-440 S MP-440 V MP-440 AZ m 0,6 86 Nopeammin ja helpommin. Kirjaimet MP-numeroissa V=Valkoinen NCS 0502-Y Kiilto 50 R=Haponkestävä / E=Sähkösinkitys 10 μm

87 VALAISINKISKOT Jatkokappale keskikannattimella Jatkokappaleessa on sisäänrakennettu keskikannatin. Jatkot mm voidaan lukita kiinnikkeillä MP-906. Jatkoissa mm on sisäänrakennetut lukitusnastat. Jatkon keskikannattimen maks.kuorma 150 kg tasaisesti jakautuvalla kuormalla. B Sinkki 20 μm Snro AZ 185 Snro 50 MP-396 S MP-314 S MP-314 AZ MP-324 S MP-334 S MP-344 S Lukituskiinnikkeet Kiinnikkeitä käytetään jatkokappaleiden lukitsemiseen hyllyleveyksillä mm. MP-906 S toimitetaan 4 kappaleen erissä (tarvitaan yhteen jatkoon). Asennetaan niin, että 2 koukkua tulee sisään päin. Sinkki 20 μm Snro Pakkaus MP-906 S pkt (yht 4kpl) riittää 1 jatkoon MP-906 S pkt (yht. 100kpl) riittää 25 jatkoon Vaakanivelliitos Nivelliitos asennetaan kuten levyhyllyn jatkokappale. Tarvittaessa 90º asteen taivutus alaspäin käytä MP:n alasvetokaarta. Vaihtoehtoinen tapa tehdä kyseinen nivelliitos on sahata levyhyllyn sivureunat ja taivuttaa hylly haluttuun kulmaan työmaalla. Etuna tässä on se, että hyllyyn ei tule näkyvää saumaa, mikä antaa edullisemman ulkonäön alapuolelta katsottuna. B Sinkki 20 μm Snro Valkoinen Snro 50 MP-398 S MP-398 V MP-318 S MP-318 V MP-328 S MP-328 V MP-338 S MP-338 V MP-348 S MP-348 V Kirjaimet MP-numeroissa: E=Sähkösinkitys 10 μm / AZ=Aluzink 25 μm (AZ 185) Z=Sinkki SS-EN ISO1461 / A=Alusinkki 20 μm / S=Kuumasinkitys 20 μm 87

88 1 Jatkon suojakappale Jatkon suoja asennetaan hyllyjen jatkokohtiin, jotta mahdolliset jatkossa olevat raot ja muut epätasaisuudet saadaan peitettyä. Näin mahdolliset heijastukset saadaan tehokkaasti eliminoitua, ja esim. pitkien käytävien rampeista saadaan rytmikkäästi ja harmonisesti toimivia malleja. B Valkoinen Snro 50 MP-395 V MP-325 V MP-335 V MP-345 V Jatko / kannatus Käytetään jatkokappaleena ja kannakkeena kuumasinkitylle valaisinkiskolle. Kiinnitetään ruuvilla MP-937Z. Sinkki 60 μm Snro MP-933 Z Reunakiinnitin Reunakiinnitin voidaan kiinnittää suoraan kattoon tai ripustaa M10 kierretangolla (MP-927 tai MP-928) ja M10 muttereilla (MP-044E). B Sinkki 20 μm Snro Valkoinen Snro 75 MP-FM-515 S MP-FM-515 V MP-FM-525 S MP-FM-525 V Nopeammin ja helpommin. Kirjaimet MP-numeroissa V=Valkoinen NCS 0502-Y Kiilto 50 R=Haponkestävä / E=Sähkösinkitys 10 μm

89 VALAISINKISKOT Reunakiinnitin jouselle Reunakiinnittimeen kiinnitetään kierretangon kiinnitin jousi MP-925 B Sinkki 10 μm Snro Valkoinen Snro 75 MP-515 S MP-515 V MP-525 S MP-525 V Kierretangon kiinnitin Kierretangon kiinnitin painetaan kulmakiinnittimen /kattokannattimen tai reunakiinnittimen MP-515 ja MP-525 päälle. Käytetään M10 kierretangon kanssa. Maks.kuorma = 125 kg. Murtovarmuus 1,7 kertaa maks.kuorma. Sinkki 10 μm Snro Valkoinen Snro MP-925 E MP-925 V Keskikannatin 75mm Suurin sallittu kuormitus on = 150 kg tasaisella kuormituksella. Murtovarmuus 1,7 kertaa maks.kuorma. Ø10, Sinkki 20 μm Snro MP-517 S Kirjaimet MP-numeroissa: E=Sähkösinkitys 10 μm / AZ=Aluzink 25 μm (AZ 185) Z=Sinkki SS-EN ISO1461 / A=Alusinkki 20 μm / S=Kuumasinkitys 20 μm 89

90 1 Keskikannatin Keskikannatin mm työnnetään sisään hyllyn päädystä ja sitä voidaan ainoastaan käyttää keskikannatinasennukseen. Keskikannattimen maks.kuorma 150 kg tasaisesti jakautuvalla kuormalla. Murtovarmuus 1,7 kertaa maks. kuorma. Ø11 B Sinkki 20 μm Snro AZ 185 Snro 50 MP-596 S MP-516 S MP-516 AZ MP-526 S MP-536 S MP-546 S Kannattimen kiinnittimet Kannattimen kiinnittimet jatkokappaleen tai keskikannattimen asennukseen B Sinkki 20 μm Snro Valkoinen Snro Sinkki 60 μm Snro MP-932 E MP-932 V MP-932 Z MP-931 S MP-931 V Kierretangon mutterit Käytetään yhdessä sinkityn kierretangon kanssa leveyksillä mm. Leveyksillä mm käytetään M10 mutteria MP-044 E suoraan jatkokappaleessa/keskikannattimessa. Maksimikuorma = 125 kg Murtovarmuus : 1,7 kertaa maksimikuorma. Sinkki 10 μm Snro MP-929 E Nopeammin ja helpommin. Kirjaimet MP-numeroissa V=Valkoinen NCS 0502-Y Kiilto 50 R=Haponkestävä / E=Sähkösinkitys 10 μm

91 VALAISINKISKOT Kattosanka Lisää hyllyn korkeutta sen alapuolella noin 4 mm:llä. Kiinnitetään ruuvisarjalla MP-937E. MP-593 MP-513, MP-523 B H Sinkki 60 μm Snro Valkoinen Snro MP-593 Z MP-593 V MP-513 Z MP-513 V MP-523 Z MP-523 V Ulkopuolinen seinäkannatin Murtovarmuus: 1,7 kertaa maks.kuorma. MP-528, 538 MP-900 B + B1 MP-753 B H Maks.kuorma Sinkki 60 μm Snro Valkoinen Snro kg MP-528 Z MP-528 V kg MP-538 Z MP-538 V MP-900 Z MP-900 V kg MP-753 S MP-753 V Kirjaimet MP-numeroissa: E=Sähkösinkitys 10 μm / AZ=Aluzink 25 μm (AZ 185) Z=Sinkki SS-EN ISO1461 / A=Alusinkki 20 μm / S=Kuumasinkitys 20 μm 91

92 1 Sisäpuolinen seinäkannatin Asennetaan jatkokappaleeseen tai keskikannattimeen pultilla MP-941 E. Käyrästö osoittaa taipuman (nº) asteissa tasaisella kuormalla F (kg) kannattimessa. Murtovarmuus: 1,7 kert. maks.kuorma. Taipuma kg/kannatin B H H1 Sinkki 20 μm Snro Valkoinen Snro MP-942 S MP-942 V Sinkki 10 μm Snro MP-941 E Päätykiinnike Päätykiinnikkeelä voidaan kiinnittää valaisinkiskon pää seinään B Sinkki 20 μm Snro Valkoinen Snro 50 MP-594 S MP-594 V MP-514 S MP-514 V MP-524 S MP-524 V MP-534 S MP-534 V MP-544 S MP-544 V Kulmakiinnitin Kulmakiinnitintä voidaan käyttää moneen käyttötarkoitukseen: kierretangon kannatinkiskon ripustukseen, seinä- ja päätykannattimena. MP-901 MP-900 Sinkki 60 μm Snro Valkoinen Snro MP-900 Z MP-900 V MP-901 Z MP-901 V Nopeammin ja helpommin. Kirjaimet MP-numeroissa V=Valkoinen NCS 0502-Y Kiilto 50 R=Haponkestävä / E=Sähkösinkitys 10 μm

93 VALAISINKISKOT Säädettävä kattokiinnike Kattokiinnike on tarkoitettu 10 mm:n kierretangoille. Kattokiinnike voidaan pujottaa kiila-ankkuriin kattokiinnikkeen sivussa olevasta aukosta. Kiila-ankkuri voidaan kiristää alapuolelta koneella. Pyörittämällä kattokiinnikettä voidaan kierretangon paikkaa säätää 70 mm. Sinkki 20 μm Snro Sinkki 60 μm Snro Valkoinen Snro MP-FZ-920 S MP-FZ-920 Z MP-FZ-920 V Kierretangon kattokiinnike M8/M10 Kattokiinnike on tarkoitettu kierretankojen M8 tai M10 kiinnitykseen betoniin. Poraa Ø6 x 65 mm:n reikä betoniin ja kierrä kattokiinnike reikään. Ks. kuormitustaulukko s B Pakkaus Sinkki 5 μm Snro 7,5x55 40 kpl/pkt MP-023 E Kirjaimet MP-numeroissa: E=Sähkösinkitys 10 μm / AZ=Aluzink 25 μm (AZ 185) Z=Sinkki SS-EN ISO1461 / A=Alusinkki 20 μm / S=Kuumasinkitys 20 μm 93

94 1 Kattokiinnitin Käytetään vinossa katossa kierretangon tai kannatinkiskon kanssa. Kattokiinnitintä käytetään yhdessä kulmakiinnittimen MP-900 ja kierretangon kiinnittimen MP-925 kanssa. Sinkki 60 μm Snro Valkoinen Snro MP-902 Z MP-902 V Kierretanko M10-kierretanko L Sinkki 10 μm Snro Valkoinen Snro 2000 MP-927 E MP-927 V MP-928 E MP-928 V Kierretangon jatkomutteri Jatkomutteria käytetään kahden M10-kierretangon jatkokappaleena. 28 Sinkki 10 μm Snro MZ 10 ZNCR Nopeammin ja helpommin. Kirjaimet MP-numeroissa V=Valkoinen NCS 0502-Y Kiilto 50 R=Haponkestävä / E=Sähkösinkitys 10 μm

95 VALAISINKISKOT Mutteri M10 Mutteria käytetään kierretankokannatuksessa. Myydään 50 kpl:n pakkauksissa. Sinkki 10 μm Snro Haponkestävä Snro MP-044 E MP-044 R Silmukkaruuvi Silmukkaruuvia käytetään vaijeriripustuksissa. Silmukkaruuvia ei pidä käyttää hyllyn ainoana kannatintyyppinä yli 150 mm:n hyllyleveyksillä. Esimerkki vaijerikannatuksesta, jossa ei voida käyttää normaalia kattokannatusta. Sinkki 10 μm Snro MP-930 E Vaijeri Vaijerin halkaisija on 2 mm. Kelan pituus 100 m. Sinkki 10 μm Snro MP-770 E Kirjaimet MP-numeroissa: E=Sähkösinkitys 10 μm / AZ=Aluzink 25 μm (AZ 185) Z=Sinkki SS-EN ISO1461 / A=Alusinkki 20 μm / S=Kuumasinkitys 20 μm 95

96 1 Silmukan holkkikiinnike M8X50 Vaijeriripustusta varten betoni- tai peltikattoon. Myydään 10 kappaleen pakkauksissa. M8 Sinkki 20 μm Snro MP-706 E Vaijeriripustus 2 mm Vaijeri Ø2 mm, pikalukolla. Maks.kuorma 45 kg, varmuuskerroin 5:1. L Sinkki 20 μm Snro 1000 MP-701 E MP-702 E MP-703 E MP-705 E Vaijeriripustus 2 mm koukulla Vaijeri (Ø 2 mm) pikakiinnikkeellä ja koukulla. Voidaan kiinnittää suoraan metalli kattojen reikiin (Ø 8 mm). Koukku napsahtaa reikään ja lukittuu ilman lisätoimia. Kantavuus 125 kg, 1,7 kertaa suurin sallittu kuorma. Ø8 L Sinkki 10 μm Snro 3000 MP-707 E MP-708 E Nopeammin ja helpommin. Kirjaimet MP-numeroissa V=Valkoinen NCS 0502-Y Kiilto 50 R=Haponkestävä / E=Sähkösinkitys 10 μm

97 VALAISINKISKOT Teräsprofiilin yleiskiinnike Profiiliteräslevyn kiinnike sopii profiileille, joiden profiilileveys on taulukon B-mitan mukainen. Toispuolisella rakenteella tai käytettäessä tukiprofiilia sopii kiinnike lähes kaikkiin profiilijakoihin. Kiinteässä kulmakappaleessa on kolme Ø 4,3 mm:n reikää, jotka on tarkoitettu 4 mm:n pop-niiteille tai peltiruuveille ST4.2 (B8). Maksimikuorma 125 kg. Murtovarmuus 1,7 kertaa maksimikuorma. Jotta voisit hyödyntää kiinnikkeen maksimikuormituksen, varmista ensin käytettävien kattoprofiilien ja pop-niittien/peltiruuvien kuormitettavuus. B Sinkki 20 μm Snro Valkoinen Snro MP-980 S MP-980 V MP-981 S MP-981 V MP-982 S MP-982 V Teräsprofiilin kiinnike M10 Kiinnike profiiliteräskatolle. Kiinnikkeessä on M10-kierre. Taulukon kuormitusarvot laskettu pysyville kuormille. Snro DSOS10 ZNCR Kattoprofiilin Kuorma (N) paksuus (mm) 0,63-0, ,70-0, ,80-1, ,00-1, ,20-1, >1, Säädettävä kattokiinnike Käytetään vinossa katossa. Kiinnikkeessä olevan säädön ansiosta kierretanko tulee suoraan alaspäin. Kierretanko kiinnitetään muttereilla. Snro DSS S Kirjaimet MP-numeroissa: E=Sähkösinkitys 10 μm / AZ=Aluzink 25 μm (AZ 185) Z=Sinkki SS-EN ISO1461 / A=Alusinkki 20 μm / S=Kuumasinkitys 20 μm 97

98 1 Säädettävä kulmakappale Säädettävä kulmakappale kaikille levyhyllytyypeille º B Sinkki 20 μm Snro Valkoinen Snro 50 MP-493 S MP-493 V MP-413 S MP-413 V MP-423 S MP-423 V MP-433 S MP-433 V MP-443 S MP-443 V L-kulmakappale Kulmakappale toimii samanaikaisesti ulkopuolisena jatkokappaleena, joka peittää katkaistujen hyllyjenmaalaamattomat päätyreunat. Tilauksesta kulmakappale voidaan varustaa sisään rakennetulla kattokannattimen kiinnittimellä. Erityismitoitettuja L-kulmakappaleita voidaan tarjota tarpeen mukaan. (Anna mitat ylhäältäpäin katsottuna.) (Erityismitoitus) B Sinkki 20 μm Snro Valkoinen Snro 50 MP-497 S MP-497 V MP-417 S MP-417 V MP-427 S MP-427 V MP-437 S MP-437 V MP-447 S MP-447 V T-haaroituskappale Haaroituskappale toimii samanaikaisesti ulkopuolisena jatkokappaleena, joka peittää katkaistujen hyllyjen maalaamattomat päätyreunat. Tilauksesta voidaan haaroituskappale varustaa sisään rakennetulla kattokannattimen kiinnittimellä. Yksinkertaisempi T-haaroituskappale voidaan tehdä päätykiinnikkeen avulla. Erityismitoitettuja T-haaroituskappaleita voidaan tarjota tarpeen mukaan. (Anna mitat ylhäältäpäin katsottuna.) (Erityismitoitus) B Sinkki 20 μm Snro Valkoinen Snro 50 MP-498 S MP-498 V MP-418 S MP-418 V MP-428 S MP-428 V MP-438 S MP-438 V MP-448 S MP-448 V Nopeammin ja helpommin. Kirjaimet MP-numeroissa V=Valkoinen NCS 0502-Y Kiilto 50 R=Haponkestävä / E=Sähkösinkitys 10 μm

99 VALAISINKISKOT X-haaroituskappale Haaroituskappale toimii samanaikaisesti ulkopuolisena jatkokappaleena, joka peittää katkaistujen hyllyjen maalaamattomat päätyreunat. Tilauksesta voidaan haaroituskappale varustaa sisään rakennetulla kattokannattimen kiinnittimellä. Yksinkertaisempi X-haaroituskappale voidaan tehdä päätykiinnikkeen avulla. Erityismitoitettuja X-haaroituskappaleita voidaan tarjota tarpeen mukaan. (Anna mitat ylhäältäpäin katsottuna.) (Erityismitoitus) B Sinkki 20 μm Snro Valkoinen Snro 50 MP-499 S MP-499 V MP-419 S MP-419 V MP-429 S MP-429 V MP-439 S MP-439 V MP-449 S MP-449 V Päätyhaka ja päätykappale Päätyhaassa on lukitussärmä, joka estää liitettävää levyhyllyä irtoamasta tai putoamasta paikaltaan. Jotta estettäisiin päätyhaan liukuminen pituussuunnassa, purista lukitussärmää esim. siirtopihdeillä. Päätyhaka Päätykappale B Päätyhaka Snro Sinkki 20 μm 50 MP-599 S MP-519 S MP-529 S MP-539 S MP-549 S B Päätykappale Snro Valkoinen 50 MP-592 V MP-512 V MP-522 V MP-532 V MP-542 V Kirjaimet MP-numeroissa: E=Sähkösinkitys 10 μm / AZ=Aluzink 25 μm (AZ 185) Z=Sinkki SS-EN ISO1461 / A=Alusinkki 20 μm / S=Kuumasinkitys 20 μm 99

100 1 Asennuslevy Asennuslevy kiinnitetään levyhyllyn reunaan. Sinkki 20 μm Snro Valkoinen Snro Rei'ittämätön MP-954 S MP-954 V Rei'itetty MP-955 S MP-955 V Asennuslevy Asennuslevy dataliittimille 2 kpl aukkoja Keystonelle/Actassille. MP-954 SK (Keystone) MP-954 SL (Lexcom/Actassi) MP-954 VK (Keystone) MP-954 VL (Lexcom/Actassi) Sinkki 20 μm Snro Valkoinen Snro MP-954 SK MP-954 VK MP-954 SL MP-954 VL Asennuslevyn suoja Suoja asennuslevylle MP-954. Suojaa dataliittimien taustan ja suojaan voidaan tehdä vedonpoisto nippusiteillä. Sinkki 20 μm Snro Valkoinen Snro MP-956 S MP-956 V Asennuslevy + jakorasia IP55 / pistorasia IP21 Asennuslevy MP-955 SD, VD varustettuna valmiiksi asennetulla jakorasialla, valmistettu halogeenivapaasta valkoisesta kestomuovista, 10 kpl läpivientejä. Toimitetaan ilman liitintä. Asennuslevy MP-955 SF, VF varustettuna valmiiksi asennetulla kaksoispistorasialla, valmistettu valkoisesta kestomuovista, pohjalevy, jousiliittimet ja turvasulut. Kaksi neutraalia lisäliitintä. MP-955 SD 2 kpl aukkoja Keystonelle/Actassille. Sinkki 20 μm Snro Valkoinen Snro MP-955 SD MP-955 VD MP-955 SF MP-955 VF MP-955 SF 2 kpl aukkoja Keystonelle/Actassille. 100 Nopeammin ja helpommin. Kirjaimet MP-numeroissa V=Valkoinen NCS 0502-Y Kiilto 50 R=Haponkestävä / E=Sähkösinkitys 10 μm

101 VALAISINKISKOT Erotuslevy Erotuslevyllä voidaan kaapelitila jakaa osiin, esim. heikko- ja vahvavirtakaapeleille. Voidaan lukita hyllyyn nippusidetuen avulla. Kaksi nippusidetukea riittää erotuslevylle, joka on vapaasti kahden jatkokappaleen välillä. Katkeamattomalla pituudella käytä yhtä tukea 1,5 metriä kohden. Erotuslevyn jatkokappale mahdollistaa katkeamattoman kanavan hyllyn jatkokappaleiden/keskikannattimien yli. H L Sinkki 20 μm Snro MP-127 S MP-137 S MP-148 S MP-149 S Nippusidetuki/erotuslevyn tuki Tarkoitettu kaapelien tai erotuslevyn nippusidekiinnitykseen. Tuki napsautetaan kiinni levyhyllyyn. Kanavaleveyksiä on saatavissa 25 mm:n portaissa mm mm B Sinkki 20 μm Snro 50 MP-696 S MP-616 S MP-627 S MP-637 S MP-647 S Erotuslevyn jatkokappale Erotuslevyn jatkokappale mahdollistaa katkeamattoman kanavan hyllyn jatkon tai keskikannattimen yli. Muovia Snro MP-137 P Kirjaimet MP-numeroissa: E=Sähkösinkitys 10 μm / AZ=Aluzink 25 μm (AZ 185) Z=Sinkki SS-EN ISO1461 / A=Alusinkki 20 μm / S=Kuumasinkitys 20 μm 101

102 1 Valaisinkannatin Valaisinkannatin tukeutuu hyllyn kummankin reunan yli. Pistotulppaliitännäiset valaisimet voidaan tällöin helposti siirtää hyllyn pituussuunnassa. Valaisin voidaa nkiinnittää valaisinkannattimeen ruuvisarjalla MP-855 E tai MP-855 E2. B Sinkki 20 μm Snro Valkoinen Snro AZ 185 Snro 50 MP-692 S MP-692 V MP-612 S MP-612 V MP-612 AZ MP-622 S MP-622 V MP-632 S MP-632 V MP-642 S MP-642 V Valaisinkiinnike Valaisinkiinnike ruuvataan kiinni valaisinkiskon reikäjärjestelmään. VINKKI! Asenna ensin kiinnike valaisimeen ja säädä kiinnitysreiät kiskon reikäjärjestelmään c-c 25 mm, ruuvaa sitten valaisin kiinni valaisinkiskoon. Kiinnike toimitetaan varustettuna ruuvilla M8x6 mm. Sinkki 20 μm Snro MP-935 S Ruuvisarja MP-855 MP-937 Pakkaus Sinkki 10 μm Snro 20 MP-855 E MP-855 E Pakkaus Sinkki 20 μm Snro 50 MP-937 E Nopeammin ja helpommin. Kirjaimet MP-numeroissa V=Valkoinen NCS 0502-Y Kiilto 50 R=Haponkestävä / E=Sähkösinkitys 10 μm

103 LANKAHYLLYT MP-Lankahyllyt MP-lankahyllyt ovat viimeisin MP bolagenin kehittämä johtoteiden järjestelmä. Tavoitteemme oli luoda järjestelmä, jossa voitaisiin käyttää mahdollisimman paljon jo olemassa olevia muiden MP-johtoteiden järjestelmien asennusosia. Lankahyllyjärjestelmässä käytetään mm. samoja ripustusjärjestelmiä, erotuslevyjä, heikkovirtakouruja ja kiinnittimiä muiden järjestelmien kanssa. MP-lankahyllyjä on helppo muotoilla yksinkertaisella tavalla ja eri lisävarusteiden tarve on vähäinen. MP-lankahyllyt on erinomainen lisä MP-tikashyllyille. Voit käyttää MP-tikashyllyjä pääasennukseen ja jatkaa asennusta tai haaroittaa MP-lankahyllyillä. Lankahyllyt lisävarusteineen voidaan toimittaa maalattuina eri värisävyhiin. Pintakäsittelyn valinta Tikashyllyt Ruostumattomat ja haponkestävät tikashyllyt Levyhyllyt Valaisinkiskot Potentiaalintasaus Tuotteille on tehty mittaukset standardin SS- EN mukaisesti SP:n testauslaitoksella Boråsissa. Kaikki MP-lankahyllyt täyttävät asetetut vaatimukset ilman ruuveja. Lankahyllyt Palonkestävät johtotiet EI60 Potentiaalintasauksen liittäminen Kaarikiinnikeet Betoniruuvit 103

104 1 Lankahyllyt 104 Nopeammin ja helpommin.

105 LANKAHYLLYT Lankahylly - 2,5m Kaaviokuva näyttää taipuman L=1,5 m ja 2 m:n kannakevälillä. Murtovarmuus: 1,7 kert. maks.kuorma. Poikittaislankojen päät on viistetty. Lankahyllyt asennusosineen voidaan toimittaa maalattuina eri värisävyihin. Pituus 2,5 m. Taipuma mm kannakevälillä 1,5 m Taipuma mm kannakevälillä 2 m Kuvaaja kertoo sisimpien välien taipuman f2, ts. kaikki muut välit, paitsi kaksi uloimmaisinta f1. Jotta saataisiin sama kuormitusarvo uloimmaisiin väleihin f1-kannatinetäisyyden on oltava 80% sisimmistä väleistä. B Sinkki 10 μm Snro Sinkki 60 μm Snro Haponkestävä Snro Valk. Snro Lanka Ø 55 MP-719 E MP-719 Z MP-719 R MP-719 V mm 75 MP-720 E MP-720 Z MP-720 R MP-720 V mm 120 MP-722 E MP-722 Z MP-722 R MP-722 V mm 200 MP-723 E MP-723 Z MP-723 R MP-723 V mm 300 MP-724 E MP-724 Z MP-724 R MP-724 V mm 400 MP-725 E MP-725 Z MP-725 R MP-725 V mm 500 MP-726 E MP-726 Z MP-726 R MP-726 V mm 600 MP-727 E MP-727 Z MP-727 R MP-727 V mm 105

106 1 Lankahylly "kevyt" - 3m Kevyt lankahylly valmistettu valmiiksi sinkitystä langasta. Kaikki lankahyllyille tarkoitetut asennusosat sopivat myös kevytversioille. Vastaa EL AMA:n vaatimuksia keveille tikashyllyille. Pituus 3 m. 3 B Sinkki 10 μm Snro Lanka Ø 55 MP-719 S mm 75 MP-720 S mm 120 MP-722 S mm 200 MP-723 S mm Kattolankahylly - 2,5m Asennetaan suoraan kattoon tai seinään yleiskiinnikkeellä MP-731. Täydellinen valinta ahtaisiin tiloihin ja saneerauskohteisiin. Voidaan käyttää myös työpöydän alla johtokorina. Betonikatossa käytä MP betoniruuvia. Pituus 2,5 m Sinkki 10 μm Snro MP-729 E Nopeammin ja helpommin. Kirjaimet MP-numeroissa V=Valkoinen NCS 0502-Y Kiilto 50 R=Haponkestävä / E=Sähkösinkitys 10 μm

107 LANKAHYLLYT Joustava lankahylly - 2,5 m Joustava lankahylly, joka kääntyy helposti joka suuntaan leikkaamalla ja taivuttamalla pitkittäisiä lankoja. Kiinnitetään ruuveilla (maks.ø 5 mm) kahden pitkittäislangan välistä. Pituus 2,5 m Sinkki 10 μm Snro Sinkki 60 μm Snro MP-728 E MP-728 Z Lankahylly lukituksella - 3 m Lankahyllyn sisälle voidaan pujottaa kaapeleita lankojen välissä olevasta raosta. Tämän ratkaisun etu on se, että kaapeleita voidaan lisätä ja poistaa helposti, eikä kaapeleita tarvitse sitoa. Lankahylly voidaan kiinnittää seinään käyttämällä seinäkiinnikkeitä MP Pituus 3 m. B H Sinkki 10 μm Snro MP-771 E MP-772 E MP-773 E Kirjaimet MP-numeroissa: E=Sähkösinkitys 10 μm / AZ=Aluzink 25 μm (AZ 185) Z=Sinkki SS-EN ISO1461 / A=Alusinkki 20 μm / S=Kuumasinkitys 20 μm 107

108 1 Jatkokappale Jatko asetetaan hyllyn sivuun, jonka jälkeen hyllyissä MP-730 S ja MP-730 R lukituskielet taivutetaan ylös pihdeillä, ruuveja ei tarvita. Voidaan lukita lisäksi asennusruuvein. MP-730 Z:n mukana toimitetaan yleiskiinnike ja ruuvisarja. MP-731 MP-730 S, R Z Yleiskiinnike asennetaan alapuolelta (leveys mm) Sinkki 20 μm Snro Sinkki 60 μm Snro Haponkestävä Snro Valkoinen Snro MP-730 S MP-730 Z MP-730 R MP-730 V Yleiskiinnike Tarkoitettu hyllyn yleiskiinnitykseen sekä seinäkannattimien ja kulmakiinnikkeiden lukitsemiseen. Leveyksillä mm yleiskiinnikettä käytetään lankahyllyn pohjassa jatkon vahvistamiseksi (ks. alapuolella). Kiinnitetään yhdellä asennusruuvilla, ks. s Sinkki 20 μm Snro Sinkki 60 μm Snro Haponkestävä Snro Valkoinen Snro MP-731 S MP-731 Z MP-731 R MP-731 V Kulman jatkokappale L-, T- ja X-haaroituskappaleiden tekemiseen. Lukitaan siten, että ruuvitaltta työnnetään vuorotellen reikiin ja kieli taivutetaan hyllyn lankojen väliin. Sinkki 20μm Snro Haponkestävä Snro Valkoinen Snro MP-732 S MP-732 R MP-732 V Nopeammin ja helpommin. Kirjaimet MP-numeroissa V=Valkoinen NCS 0502-Y Kiilto 50 R=Haponkestävä / E=Sähkösinkitys 10 μm

109 LANKAHYLLYT L-kaari taivutussäteellä B Poistettavat palat Kulman jatkokappale MP-732 Säde 75 1 kpl 1 kpl kpl 2 kpl 90 mm kpl 4 kpl 260 mm kpl 6 kpl 420 mm kpl 8 kpl 580 mm L-kulmakappale Lankahyllyjen toinen sivuosa leikataan pois, jonka jälkeen hyllyt yhdistetään. Toinen yleiskiinnike asennetaan yläpuolelta ja toinen alapuolelta. B Yleiskiinnike MP kpl kpl kpl kpl kpl kpl kpl T-, X-haaroituskappale Päähyllyn toinen sivu leikataan auki 100 mm leveämmäksi kuin päähyllyyn yhdistettävä lankahylly. Tämän sivut leikataan irti ja taivutetaan ulospäin. Yhteenliittäminen tapahtuu kahdella kulman jatkokappaleella MP-732. Kirjaimet MP-numeroissa: E=Sähkösinkitys 10 μm / AZ=Aluzink 25 μm (AZ 185) Z=Sinkki SS-EN ISO1461 / A=Alusinkki 20 μm / S=Kuumasinkitys 20 μm 109

110 1 Seinäkiinnitin mm Seinäkiinnitin on tarkoitettu lankahyllyjen ripustamiseen seinälle, esim. vaaka- ja pystysuoraan. Tarkoitettu etupäässä leveyksille 55 ja 75 mm. Hyllyn lukitseminen tehdään taivuttamalla väkäsiä. 39 Ø 9x40 53 Ø 6,5x20 Sinkki 20 μm Snro Sinkki 60 μm Snro Haponkest. Snro Valk. Snro MP-734 S MP-734 Z MP-734 R MP-734 V Seinäkiinnitin mm Seinäkiinnitin on tarkoitettu lankahyllyjen ripustamiseen seinälle, esim. vaaka- ja pystysuoraan. Tarkoitettu etupäässä leveyksille 75 ja 120 mm. Hyllyn lukitseminen tehdään taivuttamalla väkäsiä. Sinkki 20 μm Snro Sinkki 60 μm Snro Haponkest. Snro Valk. Snro MP-735 S MP-735 Z MP-735 R MP-735 V Kiinnityssanka Kiinnityssankaa käytetään yhdessä seinäkiinnittimen (MP-735) kanssa MP-lankahyllyjen ripustamiseen muiden valmistajien tikashyllyihin. MP-735-seinäkiinnitin voidaan kiinnittää suoraan MP-tikashyllyjen sivuprofiiliin. Sinkki 10 μm Snro MP-736 E Lankahyllyn seinäkiinnitin Seinäkiinnitin lankahyllyjen MP kiinnittämiseen seinään. HUOM! Eri versiot pystysuoraan ja vaakasuoraan asennukseen. B Vaakasuora Haponkest. Snro Pystysuora Haponkest. Snro 25 MP-775 R MP-778 R MP-776 R MP-779 R MP-777 R MP-779 R Nopeammin ja helpommin. Kirjaimet MP-numeroissa V=Valkoinen NCS 0502-Y Kiilto 50 R=Haponkestävä / E=Sähkösinkitys 10 μm

111 LANKAHYLLYT Seinäkannatin tyyppi KL Seinäkannatin lukitaan lankahyllyyn seinäkannattimen kiinnikkeellä MP-733. Maks.kuorma = 150 kg. Murtovarmuus: 1,7 kertaa maks.kuorma. B + B1 MP MP B B1 H Sinkki 20 μm Snro Sinkki 60 μm Snro Haponkest. Snro Valk. Snro MP-752 S MP-752 Z MP-752 R MP-752 V MP-753 S MP-753 Z MP-753 R MP-753 V MP-754 S MP-754 Z MP-754 R MP-754 V MP-755 S MP-755 Z MP-755 R MP-755 V MP-756 S MP-756 Z MP-175 R MP-756 V MP-762 S MP-762 Z MP-176 R MP-762 V Seinäkannattimen kiinnikkeet Seinäkannattimen kiinnikkeet on tarkoitettu lankahyllyn kiinnittämiseen seinäkannattimeen, tyyppi KL. Myydään 10 kpl:n pakkauksissa. Hylly kiinnitetään kahdella kiinnikkellä kannattimeen. Haponkestävä Snro MP-733 R Pohjalaatta Pohjalaattaa käytetään tasaamaan kannattimen seinään kohdistuva paine huokoisilla pintamateriaaleilla. Laatan paksuus 5 mm. Sinkki 60 μm Snro Haponkest. Snro Valk. Snro MP-962 Z MP-962 R MP-962 V Kirjaimet MP-numeroissa: E=Sähkösinkitys 10 μm / AZ=Aluzink 25 μm (AZ 185) Z=Sinkki SS-EN ISO1461 / A=Alusinkki 20 μm / S=Kuumasinkitys 20 μm 111

112 1 Keskikannatin mm Keskikannatin sopii 55 mm ja 75 mm:n lankahyllyille. Lankahyllyt lukitaan yleiskiinnikkeen ja asennusruuvisarjan MP-937 avulla. Sinkki 10 µm Snro Sinkki 60 µm Snro MP-766 E MP-766 Z Keskikannatin mm Keskikannatin leveyksille mm. Leveyksillä mm käytetään keskikannatintukea, jotta estetään lankahyllyn reunojen taipuminen alaspäin. Maks.kuorma = 80 kg. Murtovarmuus: 1,7 kertaa maks.kuorma. Sinkki 10 µm Snro Sinkki 60 µm Snro Haponkestävä Snro Valkoinen Snro MP-757 E MP-757 Z MP-757 R MP-757 V Keskikannatin kierretangoille Keskikannatin on tarkoitettu M 10-kierretangolle. Keskikannatin lukitaan kierretankoon kahdella M10 -mutterilla. On syytä noudattaa varovaisuutta käytettäessä kierretankokannatusta epäsymmetrisillä kuormilla. Sinkki 10 µm Snro Sinkki 60 µm Snro Haponkestävä Snro Valkoinen Snro MP-759 E MP-759 Z MP-759 R MP-759 V Kierretankokannatin mm Kannatinta käytetään 55 ja 75 mm leveälle lankahyllylle. Lankahylly lukitaan yleiskiinnittimellä MP-731 ja asennusruuvilla MP-937. Sinkki 20 µm Snro Sinkki 60 µm Snro Haponkestävä Snro Valk. Snro MP-768 S MP-768 Z MP-768 R MP-768 V Nopeammin ja helpommin. Kirjaimet MP-numeroissa V=Valkoinen NCS 0502-Y Kiilto 50 R=Haponkestävä / E=Sähkösinkitys 10 μm

113 LANKAHYLLYT Keskikannatintuki mm Käytetään yhdessä keskikannattimen MP-757 kanssa leveyksillä mm, jotta estettäisiin lankahyllyn reunojen taipuminen suuremmilla kaapelikuormilla. Tuki ruuvataan kiinni keskikannattimeen asennusruuveilla MP-937 vasta sen jälkeen, kun lankahylly on ensin asennettu keskikannattimeen B H Sinkki 10 µm Snro Sinkki 60 µm Snro Haponkest. Snro Valk. Snro MP-758E MP-758 Z MP-758R MP-758V MP-767E MP-767 Z MP-767R MP-767V Kulmakiinnitin Käytetään päätykiinnittimenä seinään tai T-lähtönä toiseen lankahyllyyn. Voidaan käyttää myös kattokiinnittimenä leveyksille 75 ja 120 mm. Kiinnitetään yleiskiinnikkeellä MP-731 ja ruuvisarjalla MP Sinkki 20 µm Snro Valkoinen Snro Sinkki 60 µm Snro Haponkestävä Snro MP-737 S MP-737 V MP-737 Z MP-737 R Kulmakiinnitin Käytetään päätykiinnittimen tavoin seinää tai toista hyllyä vasten. Voidaan myös käyttää kattokiinnittimenä (koskee ainoastaan 75 ja 120 mm:n leveyksiä). Asennetaan yleiskiinnikkeen MP-731 ja asennusruuvin MP-937 avulla. MP-901 MP-900 Sinkki 60 µm Snro Haponkestävä Snro Valkoinen Snro MP-900 Z MP-900 R MP-900V MP-901 Z MP-901 R MP-901V Kirjaimet MP-numeroissa: E=Sähkösinkitys 10 μm / AZ=Aluzink 25 μm (AZ 185) Z=Sinkki SS-EN ISO1461 / A=Alusinkki 20 μm / S=Kuumasinkitys 20 μm 113

114 1 Kierretangon kattokiinnike M8/M10 Kattokiinnike on tarkoitettu M8/M10-kierretangon kiinnittämiseen betoniin. Poraa ensin Ø 6x65 mm:n reikä betoniin ja ruuvaa kiinnike kiinni reikään. Ks. kuormitustaulukko s B Pakkaus Sinkki 5 μm Snro 7,5x55 40 kpl/pkt MP-023 E Kierretangon kattokiinnitin Kattokiinnitintä käytetään, kun lankahyllyn asennus tapahtuu kierretankoripustuksen avulla. Kierretanko kiinnitetään kattokiinnittimeen kahdella mutterilla, MP-044. Haponkestävä Snro MP-760 R Säädettävä kattokiinnike Kattokiinnike on tarkoitettu 10 mm:n kierretangoille. Kattokiinnike voidaan pujottaa kiila-ankkuriin kattokiinnikkeen sivussa olevasta aukosta. Kiila-ankkuri voidaan kiristää alapuolelta koneella. Pyörittämällä kattokiinnikettä voidaan kierretangon paikkaa säätää 70 mm. Sinkki 20 μm Snro Sinkki 60 μm Snro Valkoinen Snro MP-FZ-920 S MP-FZ-920 Z MP-FZ-920 V Kierretanko M10-kierretanko. L Sinkki 10 µm Snro Haponkestävä Snro Valkoinen Snro MP-927 E MP-927 V MP-928 E MP-928 R MP-928 V Nopeammin ja helpommin. Kirjaimet MP-numeroissa V=Valkoinen NCS 0502-Y Kiilto 50 R=Haponkestävä / E=Sähkösinkitys 10 μm

115 Teräsprofiilin yleiskiinnike LANKAHYLLYT Profiiliteräslevyn kiinnike sopii profiileille, joiden profiilileveys on taulukon B-mitan mukainen. Toispuolisella rakenteella tai käytettäessä tukiprofiilia sopii kiinnike lähes kaikkiin profiilijakoihin. Kiinteässä kulmakappaleessa on kolme Ø 4,3 mm:n reikää, jotka on tarkoitettu 4 mm:n pop-niiteille tai peltiruuveille ST4.2 (B8). Maksimikuorma 125 kg. Murtovarmuus 1,7 kertaa maksimikuorma. Jotta voisit hyödyntää kiinnikkeen maksimikuormituksen, varmista ensin käytettävien kattoprofiilien ja pop-niittien/peltiruuvien kuormitettavuus. B Sinkki 20 μm Snro Valkoinen Snro MP-980 S MP-980 V MP-981 S MP-981 V MP-982 S MP-982 V Teräsprofiilin kiinnike M10 Kiinnike profiiliteräskatolle. Kiinnikkeessä on M10-kierre. Taulukon kuormitusarvot laskettu pysyville kuormille. Snro DSOS 10 ZNCR Kattoprofiilin Kuorma (N) paksuus (mm) 0,63-0, ,70-0, ,80-1, ,00-1, ,20-1, >1, Säädettävä kattokiinnike Käytetään vinossa katossa. Kiinnikkeessä olevan säädön ansiosta kierretanko tulee suoraan alaspäin. Kierretanko kiinnitetään muttereilla. Snro DSS S Mutteri M10 Mutteria käytetään kierretankokannatuksessa. Myydään 50 kpl:n pakkauksissa. Sinkki 10 µm Snro Haponkestävä Snro MP-044 E MP-044 R Kirjaimet MP-numeroissa: E=Sähkösinkitys 10 μm / AZ=Aluzink 25 μm (AZ 185) Z=Sinkki SS-EN ISO1461 / A=Alusinkki 20 μm / S=Kuumasinkitys 20 μm 115

116 1 Kattokiinnike tyyppi TL Kattokiinnike kiinnitetään kannatinkiskoon ruuvisarjalla MP-937. Ø 9x18 Ø 9x Ø 9x Sinkki 20 µm Snro Sinkki 60 µm Snro Haponkestävä Snro Valkoinen Snro MP-904 S MP-904 Z MP-904 R MP-904V Kannatinkisko Kiskoon on merkitty katkaisukohdat 100 mm:n välein. L Aluzink Snro Sinkki 60 µm Snro Haponkestävä Snro Valkoinen Snro MP-910 R MP-910 A MP-910 Z MP-910 V Nopeammin ja helpommin. Kirjaimet MP-numeroissa V=Valkoinen NCS 0502-Y Kiilto 50 R=Haponkestävä / E=Sähkösinkitys 10 μm

117 Kattokannatin, tyyppi MP-P LANKAHYLLYT Reikäjako c-c 25 mm. Haponkestävässä asennuksessa käytetään kannatinkiskoa ja kattokiinnikettä. L Sinkki 60 µm Snro 300 MP-957 Z MP-958 Z MP-959 Z MP-960 Z MP-961 Z Kannattimen kulmakappale Kulmakappale kiinnitetään kannatinkiskoon ruuvisarjalla MP-937. Sinkki 60 µm Snro Valkoinen Snro MP-918 Z MP-918 V Kannatinkiskon jatko Jatkokappale kiinnitetään kannatinkiskoon ruuvisarjalla MP-937. Sinkki 60 µm Snro Valkoinen Snro MP-919 Z MP-919 V Kirjaimet MP-numeroissa: E=Sähkösinkitys 10 μm / AZ=Aluzink 25 μm (AZ 185) Z=Sinkki SS-EN ISO1461 / A=Alusinkki 20 μm / S=Kuumasinkitys 20 μm 117

118 1 Katto-/lattiakannatin tyyppi MP-V MP-V katto-/lattiakannattimen taipuma: Laskeaksesi kuinka paljon katto-/lattiakannatin taipuu, laske taivutusmomentti seuraavan kaavan mukaan: M 2 =F x (B+0,12)/2. Katso taipuma taulukosta valitulle kannakkeelle. Viivan päässä on suurin sallittu taipuma SS-EN standardin mukaan (1/20 kannakkeen pituudesta). Taipuma n mm:ssä 50 MP-968 (1 m) F/2 F/2 B MP-967 (0,75 m) MP-966 (0,5 m) MP-965 (0,37 m) MP-964 (0,25 m) M 2 = taivutusmomentti Nm n F = kuormitus N B = hyllyn leveys m L Sinkki 60 µm Snro Haponkestävä Snro Valkoinen Snro 250 MP-964 Z MP-964 R MP-964 V MP-965 Z MP-965 R MP-965 V MP-966 Z MP-966 R MP-966 V MP-967 Z MP-967 R MP-967 V MP-968 Z MP-968 R MP-968 V Katto-/lattiakannatin tyyppi MP-DV MP-DV katto-/lattiakannattimen taipuma: Laskeaksesi kuinka paljon katto-/lattiakannatin taipuu, laske taivutusmomentti seuraavan kaavan mukaan: M 2 =F x (B+0,12)/2. Katso taipuma taulukosta valitulle kannakkeelle. Viivan päässä on suurin sallittu taipuma SS-EN standardin mukaan (1/20 kannakkeen pituudesta). F/2 F/ Taipuma n mm:ssä 80 MP-975 (3 m) 70 B M 2 = taivutusmomentti Nm n F = kuormitus N B = hyllyn leveys m L Sinkki 60 µm Snro Haponkestävä Snro Valkoinen Snro 500 MP-970 Z MP-970 R MP-970 V MP-971 Z MP-971 R MP-971 V MP-972 Z MP-972 R MP-972 V MP-973 Z MP-973 R MP-973 V MP-974 Z MP-974 R MP-974 V MP-975 Z MP-975 R MP-975 V MP-974 (2 m) Nm (M 2) MP-973 (1,5 m) MP-972 (1 m) MP-971 (0,75 m) MP-970 (0,5 m) Nm (M 2) 118 Nopeammin ja helpommin. Kirjaimet MP-numeroissa V=Valkoinen NCS 0502-Y Kiilto 50 R=Haponkestävä / E=Sähkösinkitys 10 μm

119 Ankkurikisko, tyyppi MP-V 21x41 mm Käytä kiinnityksiin alla olevia T-ruuveja. LANKAHYLLYT L Sinkki 20 µm Snro Sinkki 60 µm Snro Valkoinen Snro 250 MP-024 S MP-024 Z MP-024 V MP-025 S MP-025 Z MP-025 V MP-026 S MP-026 Z MP-026 V MP-027 S MP-027 Z MP-027 V MP-028 S MP-028 Z MP-028 V MP-231 S MP-231 Z MP-231 V Kattokiinnitin Kattokiinnitintä käytetään yhdessä ankkurikiskon kanssa hyllyjen sivuttaiskannatuksessa. Valitse kisko valmiista pituuksista tai katkaise haluttuun pituuteen. Huom!Asennustapa kestää suurempaa kuormaa kuin vastaava kattokannatintyyppi MP-V. Sinkki 20 µm Snro Sinkki 60 µm Snro Valkoinen Snro MP-230 S MP-230 Z MP-230 V T-ruuvi T-ruuvi on tarkoitettu lisävarusteiden kiinnittämiseen kattokannattimiin tai ankkurikiskoihin. Sopii profiilikorkeuksiin 21 mm ja 41 mm. Mitta H Sinkki 60 µm Snro M10x35 21 MP-076 Z M10x35 41 MP-079 Z T-ruuvi H T-ruuvi on tarkoitettu lisävarusteiden kiinnittämiseen kattokannattimiin tai ankkurikiskoihin. Sopii profiilikorkeuksiin 21 mm ja 41 mm. Mitta H Sinkki 10 µm Snro M8x25 21 MP-983 E M10x35 41 MP-984 E Kirjaimet MP-numeroissa: E=Sähkösinkitys 10 μm / AZ=Aluzink 25 μm (AZ 185) Z=Sinkki SS-EN ISO1461 / A=Alusinkki 20 μm / S=Kuumasinkitys 20 μm 1. Aseta T-ruuvi kiskon aukon kohdalle. 2. Paina ruuvia kohti kiskon pohjaa. 3. T-ruuvi pyörähtää oikeaan asemaan 119

120 1 Heikkovirtakouru, umpinainen Kouru on varustettu kiinnitysrei'in kummassakin päädyssä ja keskellä. Pituus B Sinkki 20 µm Snro MP-128 S MP-129 S MP-130 S Heikkovirtakouru, rei'itetty Suuremmat rei'ät voidaan varustaa Ø23 mm:n läpivientikumein, jotta kaapeleita ei vaurioitettaisi. HUOM! Haponkestävän heikkovirtakourun pituus on 2 m. L B Sinkki 20 µm Snro AZ 185 Snro Haponkestävä Snro MP-138 R MP-138 S MP-138 AZ MP-139 S MP-139 AZ MP-140 S Nopeammin ja helpommin. Kirjaimet MP-numeroissa V=Valkoinen NCS 0502-Y Kiilto 50 R=Haponkestävä / E=Sähkösinkitys 10 μm

121 Erotuslevy Erotuslevy sidotaan kiinni hyllyyn esim. nippusiteillä ja jatketaan limittämällä levyn päät. LANKAHYLLYT H L Sinkki 20 µm Snro AZ 185 Snro Valkoinen Snro MP-137 S MP-137 AZ MP-137 V MP-149 S MP-149 AZ Kansi Kansi kiinnitetään kiinnikkeillä, katso alhaalla osio Kannen kiinnikkeet. Haponkestävän kannen pituus on 1,25 m. B L Paksuus Sinkki 20 µm Snro Haponkestävä Snro (L=1,25 m) ,6 MP-405 S MP-405 R ,6 MP-410 S MP-410 R ,6 MP-421 S MP-421 R ,6 MP-440 S MP-440 R ,6 MP-450 S MP-450 R ,0 MP-460 S MP-460 R ,0 MP-470 S MP-470 R ,0 MP-480 S MP-480 R Kannen kiinnikkeet 4 kpl/kansi. Haponkestävä Snro MP-748 R Kirjaimet MP-numeroissa: E=Sähkösinkitys 10 μm / AZ=Aluzink 25 μm (AZ 185) Z=Sinkki SS-EN ISO1461 / A=Alusinkki 20 μm / S=Kuumasinkitys 20 μm 121

122 1 Asennuslevy Asennuslevy on tarkoitettu mm. jakorasioiden ja pistorasioiden asennuksiin. Saadaan aukotettuna tai umpinaisena. Sinkki 20 µm Snro Sinkki 60µm Snro Haponkest. Snro Valk. Snro Rei'itetty MP-739 S MP-739 Z MP-739R MP-739V Ei reikiä MP-738 S MP-738 Z MP-738R MP-738 V Asennuslevy + pistorasia IP21 Levyyn on kiinnitetty maadoitettu kaksiosainen pistorasia IP21 pohjalevyllä Sinkki 20 µm Snro MP-739 SF Asennuslevy + pistorasia IP44 Levyyn on kiinnitetty maadoitettu kaksiosainen pistorasia IP Sinkki 20 µm Snro MP-739 SG Asennuslevy + jakorasia IP55 Levyyn on kiinnitetty valmiiksi IP55 jakorasia (AP9). Jakorasiassa on 10 kpl läpivientejä. Toimitetaan ilman liitintä Sinkki 20 µm Snro MP-739 SD Nopeammin ja helpommin. Kirjaimet MP-numeroissa V=Valkoinen NCS 0502-Y Kiilto 50 R=Haponkestävä / E=Sähkösinkitys 10 μm

123 LANKAHYLLYT Taivutuslevy Taivutuslevy on valmistettu alumiinista ja sitä käytetään pehmeämpityyppisten kaapelien ylös- ja alasvienneissä. B Alumiini Snro 120 MP-782 C MP-783 C MP-784 C MP-785 C Säteenrajoitin Säteenrajoitinta käytetään helposti vaurioituvien kaapelien syötössä alaspäin lankahyllyltä. Säteenrajoitin on alumiinia ja se napsautetaan paikoilleen lankahyllyyn. MP-786 C sopii 200 mm:n leveydelle lukuunottamatta lankahyllyn keskiosaa MP-787 C sopii 300 mm:n leveydelle paitsi ei hyllyn keskiosaan. MP-788 C sopii leveyksille 400, 500 ja 600 mm sekä myös kaikkien lankahyllyjen keskiosaan. B Alumiini Snro 34 MP-786 C MP-787 C MP-788 C Asennusvinkki: Kirjaimet MP-numeroissa: E=Sähkösinkitys 10 μm / AZ=Aluzink 25 μm (AZ 185) Z=Sinkki SS-EN ISO1461 / A=Alusinkki 20 μm / S=Kuumasinkitys 20 μm 123

124 1 Potentiaalintasauksen liitäntäruuvi Potentiaalintasauksen liitäntäruuvilla voidaan johtimet liittää suoraan ilman kaapelikenkiä. Myydään 10 kpl:n pakkauksissa. MP-839 MP-939 Sinkki 10 µm Snro Haponkestävä Snro MP-839 E MP-839 R MP-939 E MP-939 R Voimasakset Manuaalisesti toimivat voimasakset sivuleikkurilla. Tarkoitettu lankahyllyjen katkaisuun. Voimasakset Snro MP-790 P Muovitulppa Asennetaan lankahyllyjen päätyihin, suojaksi ulospistävien lankojen päihin. Valmistettu syttymättömästä materiaalista. Myydään 100 kpl:n pakkauksissa. Ø Sopii hyllyleveydelle Muovia Snro mm (sekä kevyelle hyllylle) MP-761 P mm MP-763 P mm MP-765 P Asennusruuvisarja Asennusruuveja EItoimiteta asennusosien kanssa. Myydään 50 kpl:n pakkauksissa. MP-937 MP-295 Sinkki 10 µm Snro Sinkki 60 µm Snro Haponkestävä Snro MP-937 E MP-937 Z MP-295 R Nopeammin ja helpommin. Kirjaimet MP-numeroissa V=Valkoinen NCS 0502-Y Kiilto 50 R=Haponkestävä / E=Sähkösinkitys 10 μm

125 PALONKESTÄVÄT JOHTOTIET Yleistä Pintakäsittelyn valinta Standardin SFS kohdan 556.6:n mukaan järjestelmien, joiden tulee toimia tulipalon aikana, on oltava vähintään EI60 tasoa. Tällaisia järjestelmiä ovat yleensä poistumisreittivalaistus, savunpoistojärjestelmät ja palopumput. Viranomaiset tai asennuksen tilaaja voivat määritellä myös muita järjestelmiä, joiden pitää toimia tulipalon aikana. Palotestaus MP Bolagen on testauttanut tikas- ja lankahyllyt SP Technical Research Institute of Swedenissä. Testauksessa on käytetty standardeja EN :1999; EN :1999 Seuraavien periaatteiden pitää täyttyä palonkestävissä johtotiejärjestelmissä Tikashyllyt Ruostumattomat ja haponkestävät tikashyllyt Levyhyllyt Valaisinkiskot Kaikkien palonkestävien johtojärjestelmien komponenttien mm. kaapeleiden ja kiinnitys-tarvikkeiden tulee olla hyväksyttyjä Kiinnitysalustan tulee olla palonkestävä Kiinnitysalustan tulee kestää komponenttien aiheuttama kuormitus myös palon aikana Turvajärjestelmien johtojärjestelmä tulee asentaa kaikkien muiden asennusten yläpuolelle, jottei palon aikana mikään romahda niiden päälle tai kiinnityksen pitää kestää niiden päälle putoava paino. MP Bolagenin erityisvaatimukset EI60 paloluokan täyttymiselle Paloluokituksen saavuttamisen edellytyksenä on: Tikashyllyjen maksimikuormitus on 20 kg/m Lankahyllyjen maksimikuormitus on 10 kg/m Valaisinkiskojen (75 ja 100 mm) maksimikuormitus on 10 kg/m Maksimikannatusväli on 1,4 m. Tikas- ja lankahyllyt pitää kiinnittää molemmilta reunoilta Kaapelihyllyn maksimileveys on 400 mm Seinäkannatuksessa kannakkeen nokasta tulee olla lisäkannatus Kattokannatus tulee olla tyypiltään porttikannatus Pystyhyllyillä kaapeleiden kiinnitysväli on enintään 300 mm. Lankahyllyt Palonkestävät johtotiet Potentiaalintasauksen liittäminen Kaarikiinnikeet Betoniruuvit EI

126 1 Tikashyllyt Seinäkannatus, lisätuki katosta MP-PZ Tikashylly MP-152PZ...MP-154PZ 2. Seinäkannatin MP-172Z2...MP-174Z2 3. Ruuvisarja MP-937E 4. Yleiskiinnike MP-731S 5. Kulmakiinnitin MP-900Z 6. Mutteri MP-044E 7. Kierretanko MP-927E, MP-928E 8. Kattokiinnike MP-FZ-920S Seinäkannatus, lisätuki seinästä Tikashylly MP-152PZ...MP-154PZ 2. Seinäkannatin MP-172Z2...MP-174Z2 3. Ruuvisarja MP-937E 4. Yleiskiinnike MP-731S 5. Kiinnike W-BS 6. Mutteri MP-044E 7. Kierretanko MP-927E, MP-928E MP-PZ Porttikannatus Tikashylly MP-152PZ...MP-154PZ 2. Porttikannatin MP-052S...MP-054S 3. Ruuvisarja MP-937E 4. Yleiskiinnike MP-731S 5. Mutteri MP-044E 6. Kierretanko MP-927E, MP-928E 7. Kattokiinnike MP-FZ-920S 1 5 MP-PZ Nopeammin ja helpommin. Kirjaimet MP-numeroissa V=Valkoinen NCS 0502-Y Kiilto 50 R=Haponkestävä / E=Sähkösinkitys 10 μm

127 Lankahyllyt Seinäkannatus PALONKESTÄVÄT JOHTOTIET 8 6 MP Lankahylly MP-719E...MP-725E 2. Seinäkannatin MP-172Z2...MP-174Z2 3. Ruuvisarja MP-937E 4. Yleiskiinnike MP-731S 5. Kulmakiinnitin MP-900Z 6. Mutteri MP-044E 7. Kierretanko MP-927E, MP-928E 8. Kattokiinnike MP-FZ-920S Seinäkannatus, lisätuki seinästä Lankahylly MP-719E...MP-725E 2. Seinäkannatin MP-172Z2...MP-174Z2 3. Ruuvisarja MP-937E 4. Yleiskiinnike MP-731S 5. Kiinnike WB-S 6. Mutteri MP-044E 7. Kierretanko MP-927E, MP-928E Porttikannatus Lankahylly MP-719E...MP-725E 2. Porttikannatin MP-052S...MP-054S 3. Ruuvisarja MP-937E 4. Yleiskiinnike MP-731S 5. Mutteri MP-044E 6. Kierretanko MP-927E, MP-928E 7. Kattokiinnike MP-FZ-920S 5 MP Kirjaimet MP-numeroissa: E=Sähkösinkitys 10 μm / AZ=Aluzink 25 μm (AZ 185) Z=Sinkki SS-EN ISO1461 / A=Alusinkki 20 μm / S=Kuumasinkitys 20 μm 127

128 1 Valaisinkiskot Kattokannatus Valaisinkisko MP MP Reunakiinnitin MP-FM-515S...MP-FM-525S 3. Mutteri MP-044E 4. Kierretanko MP MP Säädettävä kattokiinnike MP-FZ Nopeammin ja helpommin. Kirjaimet MP-numeroissa V=Valkoinen NCS 0502-Y Kiilto 50 R=Haponkestävä / E=Sähkösinkitys 10 μm

129 POTENTIAALINTASAUKSEN LIITTÄMINEN MP-potentiaalintasauksen liittäminen Pintakäsittelyn valinta MP-potentiaalintasauksen liitosjärjestelmä soveltuu erityisesti tilanteisiin, joissa ei voida tai saada tehdä suoraa liitosta esim. paineistettuun putkeen. Tikashyllyt Järjestelmään kuuluu erikoispihdit ja rulla teräsnauhaa (10 m). Pihdeillä tehdään samanaikaisesti kiinnitysreiät ja katkaistaan nauha oikeaan pituuteen. Tämän vuoksi ei tarvitse hankkia erimittaisia nauhanpituuksia halkaisijaltaan eri suuruisille putkille. Uuden potentiaaliruuvin avulla voidaan johdin liittää suoraan ilman kaapelikenkää. MP Bolagenin tuotevalikoimaan kuuluu myös potentiaalintasauskisko, joka täydentää järjestelmän. Ruostumattomat ja haponkestävät tikashyllyt Levyhyllyt Valaisinkiskot Lankahyllyt Palonkestävät johtotiet EI60 Potentiaalintasauksen liittäminen Kaarikiinnikeet Teräsprofiilin kiinnikkeet Betoniruuvit 129

130 1 Erikoispihdit Pihdit, jotka on tarkoitettu sekä kiinnitysreikien lävistämiseen että samanaikaiseen nauhan katkaisemiseen. Riippuen siitä, käytetäänkö vahvistuskulmia vai ei, taivutetaan kulmat kahteen eri pituuteen, katso kuva. Sinkki 10 μm Snro MP-830 E Nauha 10x0,5 mm Teräsnauha 10x0,5 mm mm pyöristetyin reunoin. Murtoraja 600N/mm² ± 100 N. Nauha (10 m) on rullattu muovikasettiin siten, että nauhan päät on suojassa kasetin sisällä. Huom! Käsittelemättömän putken ympärillä käytä Alusinkki-nauhaa. Sinkki 20 μm Snro Ruostumaton Snro MP-831 A MP-831 R Nopeammin ja helpommin. Kirjaimet MP-numeroissa V=Valkoinen NCS 0502-Y Kiilto 50 R=Haponkestävä / E=Sähkösinkitys 10 μm

131 POTENTIAALINTASAUKSEN LIITTÄMINEN Kiinnityssanka Kiinnityssangassa on M5-kierteytetyt kiinnitysreiät sivuilla, sekä yläpuolella M8 ja M5-kierteytetyt reiät varusteiden kiinnittämiseksi putkeen. Pultit eivät kuulu toimitukseen. Myydään 10 kpl:n pakkauksissa. Sinkki 20 μm Snro Ruostumaton Snro MP-832 A MP-832 R Kiinnityssanka Kiinnityssangassa on M5-kierteytetyt kiinnitysreiät sivuilla, sekä yläpuolella M8 ja M5-kierteytetyt reiät varusteiden kiinnittämiseksi putkeen. Pultit eivät kuulu toimitukseen. Myydään 10 kpl:n pakkauksissa. Sinkki 20 μm Snro Ruostumaton Snro MP-833 A MP-833 R Kirjaimet MP-numeroissa: E=Sähkösinkitys 10 μm / AZ=Aluzink 25 μm (AZ 185) Z=Sinkki SS-EN ISO1461 / A=Alusinkki 20 μm / S=Kuumasinkitys 20 μm 131

132 1 Potentiaalintasausruuvi Pienin ruuvi (M5x20) on ennen kaikkea tarkoitettu käytettäväksi yhdessä potentiaalintasausnauhamme kanssa. Ruuvilla on kaksi tehtävää: toimia nauhan kiristysruuvina (M5x20 mm) ja liitäntäruuvina johtimille maks. 16 mm² Ø6 mm:n reiässä. Myydään 10 kpl:n pakkauksissa. M6x12 ja M8x16 sopii useimpiin reikiin tuotteissamme, mikä mahdollistaa potentiaalintasauksen liittämisen asennusosiimme. Reikä, tu potentiaalijohtimelle (Ø7,5 mm) mahdollistaa maks. 25 mm²:n johtimen Myydään 10 kpl:n pakkauksissa. MP-838 Ø6=16 mm² MP-842 Ø7,5=25 mm² MP-839 Ø7,5=25 mm² MP-939 Ø7,5=2X25 mm² Mitat Sinkki 10 μm Snro Ruostumaton Snro M5x MP-838 R M8x16 MP-839 E MP-839 R M6x12 MP-842 E M8x16 MP-939 E MP-939 R Potentiaalintasauskisko Potentiaalintasauskisko, jolla on sinetöitävissä oleva kansikappale. Yhdeksän irrallista liitintä voidaan napsauttaa liitäntäkiskoon siten, että kooltaan 2,5mm² - 95mm²:n pyöreät johtimet voidaan liittää potentiaalintasauskiskoon. Mitoiltaan 4x30 mm kokoinen teräsnauha voidaan myös liittää käyttämällä kaksoisliitintä. Korkeus 49 mm. Sinkki 10 μm Snro MP-841 E Nopeammin ja helpommin. Kirjaimet MP-numeroissa V=Valkoinen NCS 0502-Y Kiilto 50 R=Haponkestävä / E=Sähkösinkitys 10 μm

133 POTENTIAALINTASAUKSEN LIITTÄMINEN Ruuvi jousialuslevyllä ja mutterilla Ruuvi jousialuslevyllä ja mutterilla haponkestävää terästä, laatuluokka A4. HUOM! Potentiaalintasauksen liittämisessä on aina käytettävä jousialuslevyä. Myydään 20 kpl:n pakkauksissa. Mitat Ruostumaton Snro M5x12 MP-834 R M5x25 MP-835 R Potentiaalintasauksen perussarja Toimitetaan mustassa työkalulaukussa, joka sisältää seuraavat tuotteet: Määrä Tuote MP-nro 1 kpl MP-erikoispihdit MP-830 E 1 kpl Teräsnauha (ruostumaton) MP-831 R 1 kpl Alusinkki-nauha MP-831 A 1 sarja Sanka, ruostumaton MP-832 R 1 sarja Sanka, Alusinkki MP-832 A 50 kpl Kulmavahvike MP-833 R 50 kpl Kulmavahvike MP-832 A 1 sarja Ruuvi M5x sarja Ruuvi M5x Laukku Snro MP-840 F Kirjaimet MP-numeroissa: E=Sähkösinkitys 10 μm / AZ=Aluzink 25 μm (AZ 185) Z=Sinkki SS-EN ISO1461 / A=Alusinkki 20 μm / S=Kuumasinkitys 20 μm 133

134 1 Asennusohje ilman kulmavahvikkeita Katkaise nauha raakapituuteen. Taivuta toinen nauhan pää kuten kuvassa. Mittaa pituus tarkasti, piirroita 5 mm lyhyemmäksi kuin ympärysmitta. Aseta nauha niin, että piirroitusmerkki on teräpään reunan kohdalla. Katkaise. 1 Taivuta toinen kulma, ks. kuva. Taivuta nauha kappaleen ympäri. Taivutettujen kulmien välissä on oltava 1-2 mm:n rako. 2 3 Ruuvaa nauhojen päät ja sähköinen liitäntä yhteen kuvan mukaisesti. 4 5 Asennusohje kulmavahvikkeita Katkaise nauha raakapituuteen. Taivuta toinen nauhan pää kuten kuvassa. Ruuvaa nauhojen päät ja sähköinen Aseta nauha niin, että piirroitusmerkki on teräpään reunan liitäntä yhteen kuvan mukaisesti. kohdalla. Katkaise. Anna pihtien olla kiinni. 1 Taivuta toinen kulma, ks. kuva. Taivuta nauha kappaleen ympäri. Taivutettujen kulmien välissä on oltava 1-2 mm:n rako. 2 3 Ruuvaa nauhojen päät ja sähköinen liitäntä yhteen kuvan mukaisesti Nopeammin ja helpommin.

135 KAARIKIINNIKKEET POHL-kaarikiinnikkeet POHL-kaarikiinnikkeet on käsite kaapelikiinnikkeistä puhuttaessa, ja tuotevalikoiman kiinnikkeet sopivat erilaisiin kiinnityskohteisiin kuten ankkurikiskot, tikashyllyt, televiestintämastot jne. Pintakäsittelyn valinta Tikashyllyt Ruostumattomat ja haponkestävät tikashyllyt Levyhyllyt Valaisinkiskot Lankahyllyt Palonkestävät johtotiet EI60 Potentiaalintasauksen liittäminen Kaarikiinnikeet Betoniruuvit 135

136 1 Yleismalli ACU Kaarikiinnike, joka on ensisijaisesti tarkoitettu ankkurikiskoille, mutta sopii myös laattateräksille, U- ja C-profiileille jne. sekä myös tikashyllytyypin MP-S pienoihin. Kaarikiinnike tyyppi ACU-VA on valmistettu ei-magneettisesta ruostumattomasta teräslaadusta (SS2333). Voimme tarjota kaarikiinnikkeitämuille kokoluokille tarpeen mukaan. Vihje! Asenna kaarikiinnike aukkopuoli ylöspäin vaakasuoran ankkurikiskon asennuksessa. Kaapeleiden määrä Kaapeli Ø Sinkki 60 μm Snro Ruostumaton Snro Kirist. mom M H L B MP-K12ACU MP-K12ACU-VA Nm MP-K16ACU MP-K16ACU-VA Nm MP-K20ACU MP-K20ACU-VA Nm MP-K24ACU MP-K24ACU-VA Nm MP-K28ACU MP-K28ACU-VA Nm MP-K32ACU MP-K32ACU-VA Nm MP-K36ACU MP-K36ACU-VA Nm MP-K40ACU MP-K40ACU-VA Nm MP-K44ACU MP-K44ACU-VA Nm MP-K48ACU MP-K48ACU-VA Nm MP-K52ACU MP-K52ACU-VA Nm MP-K56ACU MP-K56ACU-VA Nm MP-K60ACU MP-K60ACU-VA - 4 Nm MP-K70ACU MP-K70ACU-VA - 4 Nm MP-K12-2ACU MP-K12-2ACU-VA - 2 Nm MP-K16-2ACU MP-K16-2ACU-VA - 2 Nm MP-K20-2ACU MP-K20-2ACU-VA - 2 Nm MP-K24-2ACU MP-K24-2ACU-VA - 2 Nm MP-K28-2ACU - MP-K28-2ACU-VA - 2 Nm MP-K40-2ACU - MP-K40-2ACU-VA - 2 Nm MP-K52-2ACU - MP-K52-2ACU-VA - 4 Nm MP-K12-3ACU MP-K12-3ACU-VA - 2 Nm MP-K16-3ACU MP-K16-3ACU -VA - 2 Nm MP-K28-3ACU - MP-K28-3ACU-VA - 2 Nm Nopeammin ja helpommin.

137 KAARIKIINNIKKEET Yleismalli RU Kaarikiinnike RU on otettu tuotevalikoimaan, koska se sopii markkinoiden useimpiin tikashyllyihin. Kaarikiinnike sopii myös erinomaisesti kiinnitettäessä tasaisiin pintoihin, kuten esimerkiksi laattateräksiin. RU toimitetaan aina täydellisenä varustettuna vastavanteella GW, jotta kaapelille muodostuisi tasainen ja suuri kontaktipinta alustaa vasten. Kaarikiinnike tyyppi RU-VA on valmistettu ei-magneettisesta ruostumattomasta teräslaadusta (SS2333). Kaarikiinnike kolmelle kaapelille ja muille kokoluokille voidaan tarjota tarpeen mukaan. GW Kaapeleiden määrä Kaapeli Ø Sinkki 60 μm Snro Ruostumaton Snro Kirist. mom M H L MP-K14RU-GW MP-K14RU-VA-GW - 2 Nm MP-K20RU-GW MP-K20RU-VA-GW - 2 Nm MP-K26RU-GW MP-K26RU-VA-GW - 2 Nm MP-K32RU-GW MP-K32RU-VA-GW - 2 Nm MP-K38RU-GW MP-K38RU-VA-GW - 2 Nm MP-K44RU-GW MP-K44RU-VA-GW - 4 Nm MP-K52RU-GW MP-K52RU-VA-GW - 4 Nm MP-K60RU-GW MP-K60RU-VA-GW - 4 Nm MP-K70RU-GW MP-K70RU-VA-GW - 4 Nm MP-K14-2RU-GW MP-K14-2RU-VA-GW - 2 NM MP-K20-2RU-GW MP-K20-2RU-VA-GW - 2 Nm MP-K26-2RU-GW MP-K26-2RU-VA-GW - 2 Nm MP-K32-2RU-GW MP-K32-2RU-VA-GW - 2 Nm MP-K44-2RU-GW - MP-K44-2RU-VA-GW - 4 Nm MP-K14-3RU-GW Nm MP-K20-3RU-GW Nm MP-K32-3RU-GW Nm

138 1 Malli S Kaarikiinnike esim. kulma- tai U-teräkselle laippakorkeudella 40 mm. Kaarikiinniketyyppi S-VA on valmistettu ei-magneettisesta ruostumattomasta teräslaadusta (SS2333). Muut koot tarjotaan tarpeen mukaan. Kaapeleiden määrä Kaapeli Ø Sinkki 60 μm Snro Ruostumaton Snro Kirist. mom M H L B MP-K12S MP-K12S-VA Nm MP-K16S MP-K16S-VA Nm MP-K20S - MP-K20S-VA - 2 Nm MP-K24S - MP-K24S-VA - 2 Nm MP-K28S MP-K28S-VA Nm MP-K32S - MP-K32S-VA - 2 Nm MP-K36S - MP-K36S-VA - 2 Nm MP-K40S MP-K40S-VA Nm MP-K44S - MP-K44S-VA - 4 Nm MP-K48S - MP-K48S-VA - 4 Nm MP-K52S MP-K52S-VA Nm MP-K56S - MP-K56S-VA - 4 Nm MP-K60S - MP-K60S-VA - 4 Nm MP-K70S - MP-K70S-VA - 4 Nm MP-K12-2S MP-K12-2S-VA Nm MP-K16-2S MP-K16-2S-VA Nm MP-K20-2S - MP-K20-2S-VA - 4 Nm MP-K24-2S - MP-K24-2S-VA - 4 Nm MP-K28-2S MP-K28-2S-VA Nm MP-K32-2S - MP-K32-2S-VA - 4 Nm MP-K36-2S - MP-K36-2S-VA - 4 Nm MP-K40-2S MP-K40-2S-VA Nm MP-K44-2S - MP-K44-2S-VA - 4 Nm MP-K48-2S - MP-K48-2S-VA - 4 Nm MP-K52-2S MP-K52-2S-VA Nm MP-K12-3S MP-K12-3S-VA Nm MP-K16-3S MP-K16-3S-VA Nm MP-K20-3S - MP-K20-3S-VA - 4 Nm MP-K24-3S - MP-K24-3S-VA - 4 Nm MP-K28-3S MP-K28-3S-VA Nm MP-K12-4S - MP-K12-4S-VA Nm Nopeammin ja helpommin.

139 Vastavanne tyyppi GW KAARIKIINNIKKEET Valmistettu iskunkestävästä ja säänkestävästä polyeteenimuovista. Käytetään paineentasaajana kaapelin ja alustan välillä. Kun vastavanne on asennettu kaapelin kummallekin puolelle, kaapelin kiinnitys on eristetty. HUOM! Vastavanne GW toimitetaan jokaisen RU-tyyppisen kaarikiinnikkeen mukana. Mitat Muovia Snro 9-12 MP-GW MP-GW MP-GW MP-GW MP-GW MP-GW Mitat Muovia Snro MP-GW MP-GW MP-GW MP-GW MP-GW MP-GW Pitkä vastavanne tyyppi LW Mitat Sinkki 60 μm Snro Snro 8-12 MP-LW MP-LW12VA MP-LW MP-LW16VA MP-LW MP-LW20VA MP-LW MP-LW24VA MP-LW MP-LW28VA MP-LW MP-LW32VA - Kaksoisvastavanne tyyppi DW Valmistettu iskunkestävästä ja säänkestävästä polyeteenimuovista. Käytetään, kun yksi tai useampia kaapeleita asennetaan samaan kaarikiinnikkeeseen. Mitat Sinkki 60 μm Snro Pidemmän kontaktipinnan vuoksi LW soveltuu erityisesti hyvin puristusherkille kaapeleille. Käytetään normaalisti pareittain kaapelin ylä- ja alapuolella. Voidaan käyttäämyös kaksoisvastavanteena, kun useampi kaapeli on asennettu samaan kaarikiinnikkeeseen. Ruostumaton Ruostumaton Snro MP-LW MP-LW36VA MP-LW MP-LW40VA MP-LW MP-LW44VA MP-LW MP-LW48VA LW MP-LW52VA LW MP-LW56VA - Mitat Muovia Snro 9-14 MP-DW MP-DW MP-DW MP-DW MP-DW MP-DW

140 1 Asennusohje Pohl-kiinnikkeille Kaapelien kiinnitys Suositeltu kaapelien kiinnitysetäisyys Pohl-kaarikiinnikkeissä. Tikashyllyasennus Jotta vältyttäisiin pienojen vääntymiseltä tikashyllyasennuksessa, kaarikiinnikkeet asennetaan pienan kuvanmukaisesti kummallekin sivulle Vaakasuorassa asennuksessa tulee asennuksesta tukevampi, jos joka toinen kaarikiinnike on käännetty kuten kuvassa. Kaapelin 3 kaap. 4 kaap. 5 kaap. 6 kaap. ulko-ø mm:ssä 10 K 20 K 22 K 24 K K 24 K 26 K 32 K K 28 K 32 K 36 K K 32 K 36 K 40 K K 36 K 40 K 48 K K 40 K 44 K 52 K K 44 K 48 K 56 K K 48 K 52 K 60 K K 52 K 56 K 64 K K 56 K 60 K 76 K K 60 K 64 K 76 K Nopeammin ja helpommin.

141 BETONIRUUVIT Multi-Monti Pintakäsittelyn valinta Multi-Monti on tuotekonsepti, joka käsittää innovatiivisia ja älykkäästi suunniteltuja betoniruuveja. Me olemme ottaneet tämän tuotevalikoiman täydentämään omaa tuotteistoamme luonnollisella tavalla. Tikashyllyt Eräitä Multi-Montin etuja ovat: Pienemmät porattavat reiät: 7,5 mm:n ruuvi vaatii Ø6 mm:n reiän, kun taas M8 kiila-ankkuri vaatii Ø8 mm:n porareiän. Asennettaessa ruuvi 35 mm:n syvyyteen saavutetaan sama vetokuorma. Ainutlaatuinen leikkaavin hampain varustettu aktiivikärki varmistaa pitävän asennuksen. Ruuvit sopivat erinomaisesti myös tiilelle, joka on normaalisti hankala materiaali kiinnittää. Tyyppihyväksyntä, siksi että ruuvit ovat tyyppihyväksyttyjä, voit aina luottaa niiden laatuun Ruuvit ovat helposti irtiruuvattavissa ja jopa uudelleenkäytettävissä. Nopea asentaa, säästät jopa 50 % asennusajassa. Ruostumattomat ja haponkestävät tikashyllyt Levyhyllyt Valaisinkiskot Lankahyllyt Palonkestävät johtotiet Potentiaalintasauksen liittäminen EI60 Kaarikiinnikeet Betoniruuvit 141

142 1 Multi-Monti betoniruuvit Multi-Monti on tuotekonsepti, joka käsittää innovatiivisia ja älykkäästi suunniteltuja betoniruuveja. Tämä täydentää luonnollisella tavalla muita tuotteitamme. Alla olevat maksimikuormat koskevat halkeamatonta betonia K 25 varmuuskertoimella 3. Betonille K 20 laske 75 % maksimikuormista. Poraa Puhalla puhtaaksi Ruuvaa kiinni Valmis Ruuvin mitat Maksimi vetokuorma Porareikä Poraus syvyys Ø7,5x50 2,7 kn 2,7 kn Ø7,5x55 2,7 kn 4,0 kn Ø7,5x70 5,9 kn 5,9 kn Ø10x70 6,1 kn 6,1 kn Betoniruuvi laipalla Taulukon B mitta on ruuvin vahvuus ja pituus, F-luku on ruuvin kannan mitta. Maksimi poikittaiskuorma Min.reunaetäisyys Avainväli B F Pakkaus Sinkki 5 μm Snro Sinkki 45 μm Snro 7,5 x 50 17,5 10 st MP-890 E MP-890 Z ,5 x 50 17,5 100 st MP-890 E MP-890 Z ,5 x 70 17,5 10 st MP-891 E MP-891 Z ,5 x 70 17,5 50 st MP-891 E MP-891 Z x 70 19,0 10 st MP-892 E MP-892 Z x 70 19,0 50 st MP-892 E MP-892 Z Nopeammin ja helpommin. Kirjaimet MP-numeroissa V=Valkoinen NCS 0502-Y Kiilto 50 R=Haponkestävä / E=Sähkösinkitys 10 μm

143 BETONIRUUVIT Kierretangon kattokiinnike M8/M10 Betoniruuvi ruuvataan suoraan alustaan. Kierretanko ruuvataan holkin sisäkierteeseen. Sekä M10 että M8 -kierretanko voidaan ruuvata kiinnikkeen kierteisiin. B Pakkaus Sinkki 5 μm Snro 7,5x55 40 kpl/pkt MP-023 E Kevytbetoniruuvi 8x100 mm Ruuvi on tarkoitettu kevytbetonille. Keltakromattu, pyöreä kanta, Torx TX 40. Toimitetaan Ø18 mm:n aluslevyllä. Ruuvataan suoraan kevytbetoniin, leca-harkkoon tai vastaavaan ilman esiporausta. Ulosvetovoima > 2 kn. Myydään 10 kpl:n pakkauksissa. Sinkki 5 μm Snro MP-889 E Kirjaimet MP-numeroissa: E=Sähkösinkitys 10 μm / AZ=Aluzink 25 μm (AZ 185) Z=Sinkki SS-EN ISO1461 / A=Alusinkki 20 μm / S=Kuumasinkitys 20 μm 143
