1 SUOMALAISTA OSAAMISTA SUOMEN KIVISIMMILTÄ PELLOILTA.

2 KIVI-PEKKA KIVENKERÄYSKONEET Kivi-Pekka valmistetaan Suomen kauneimman maitotien varrella Rantasalmella. Kivi-Pekka on kivenkeräyskone, joka kerää tehokkaasti kivet pellolta ennen kylvöä tai kylvökseltä ja ehkäisee näin koneiden kulumista sekä rikkoutumista sadonkorjuun aikana. Kone räätälöidään ja valmistetaan aina asiakkaan toiveiden mukaisesti. Kivi-Pekka sopii hyvin porukka- ja urakointikoneeksi kestävyytensä sekä nopeutensa vuoksi. Käyttökohteita peltokäytön lisäksi ovat teiden perusparannukset ja perustamiset, golf-kentät ja viherrakentaminen. Koneiden jatkuva tuotekehittäminen ja testaaminen tehdään Itä-Suomessa kivisien peltojen äärellä. TEHOKKUUS Kivi-Pekka kivenkeräyskoneita on kolmea työleveyttä 4m, 5m ja 6m. Koneen leveys valitaan käyttömäärän mukaan, jolloin saadaan oikeanlaisiin tarpeisiin oikeanlainen kone. Kivi-Pekka 5:n ja Kivi-Pekka 6:n nostorumpu on leveämpi, joka toimii tehokkaammin suuremmissa kivimäärissä. Kaikille kivenkeräyskoneen hankkineille järjestämme käyttäjäkoulutuksen Rantasalmen tehtaallamme. VAKIOVARUSTEET työkalu- ja varaosasäiliö rautakanki kaikki nivelakselit kivisäiliön seula hinattava vetoaisa sis. hydr.työntövarsi LED-valot ja hitaanajoneuvon kolmio vakiorengaskoko 560/60R22.5 KIVI-PEKKA KIVENKERÄYSKONEET LISÄVARUSTEET Pyörimisvahti Pölyisissä olosuhteissa Kivi-Pekalla ajettaessa näkyvyys koneelle saattaa olla hyvin huono, pyörimisvahti valvoo puolestasi koneen karhottimen ja nostorummun pyörimisen. Pyörimisvahdin pääte hälyttää traktorin ohjaamossa merkkivalolla sekä äänimerkillä joko karhottimien tai nostorummun pysähdyttyä työskenneltäessä pellolla. Karhoittimien nosto PUHTAAT KIVET Kivi-Pekan multaseula vähentää huomattavasti kivien mukana kulkeutuvan mullan määrää, multaseulan ansiosta multa päätyy takaisin hyötykäyttöön eli peltoon. Myös kivet puhdistuvat ja niitä voi käyttää esim. rakennustyöhön tai tienrakennusaineeksi. Seulonta tapahtuu kippausvaiheessa. Multa valuu multalaatikkoon, josta se palautuu takaisin peltoon. HINATTAVA Kone kiinnitetään vetokoukkuun ja työsyvyyttä säädetään aisan päällä olevan hydraulisen työntövarren avulla. Vetokoukkukiinnityksen ansiosta vetovarret eivät rasitu ja työsyvyys pysyy vakiona epätasaisessakin maastossa. Hinattava malli on vakaa myös siirtoajossa. Työntövarren takapäässä olevan hyppyyttimen avulla kone nousee kiintokivien yli ja traktorin paino ei kohdistu koneelle. KESTÄVYYS Kivi-Pekka rakennetaan ammattitaidolla ja materiaaleina käytettävät teräslaadut ja -vahvuudet ovat tarkoin valikoituneet pitkän, yli 30 vuoden aikana saadun kokemuksen pohjalta. Kivi-Pekan lisävarusteena on erillinen karhottimien hydraulinen nostomekanismi. Nostaminen tapahtuu yhdellä yksitoimisella hydraulisylinterillä ja mekanismi hoitaa karhottimien yhtäaikaisen nousun. Lukitus yläasentoon tapahtuu mekaanisilla salvoilla, jotka vapautetaan köydellä. Nivelakseleiden ja vaijereiden irroittamista ei tarvita vaan Kivi-Pekan työ- ja kuljetuskuntoon laittaminen tapahtuu ohjaamosta, näin kuljettajan ei tarvitse laskeutua traktorista. Vahva piikki Kivi-Pekkaan on mahdollista laittaa vahvat nostorummun piikit (12 X 45 mm), joiden kestävyys on noin 300 % normaaleja parempi. Nostorummunpiikki on koneen kuluvin osa jolloin käyttökustannukset saadaan pidettyä pieninä. Uutuutena tarjotaan etravahvaa piikkiä (13 X 50 mm), joiden kestävyys on parantunut entisestään vahvoihin piikkeihin verrattuna. Jatkuu seuraavalla sivulla»

3 KIVI-PEKKA KIVENKERÄYSKONEET MAATALOUSTYÖKONEET Fle Drum Kivi-Pekan Fle Drum mahdollistaa suurempien kivien keräämisen verrattuna vakiomalliseen nostorumpuun. Nostorummun voimansiirto on tehty omalle rungolle, jonka mukana koko nostorumpu pääsee joustamaan ylöspäin ja näin mahdollistaa jopa 50 cm kiven nostamisen. Fle Drumissa hydraulinen paineakku keventää rumpua ylöspäin, jolloin rumpu joustaa ylös ison kiven tullessa kohdalle. Lisäksi rumpua voidaan nostaa hydrauliikalla yläasentoon. Fle Drumin jousitus vaimentaa iskuja seulaa ja piikkejä kohtaan ja pidentään näin niiden käyttöikää. MUUT LISÄVARUSTEET Teli 500/50R17 Teli 500/55R20 710/45R /50R26.5 Seulavaihtoehdot: 30, 35, 40, 50 mm Pyörimisvahti Karhottimen hydraulinosto Nostorummun voimansiirron suorat hihnat Nostorummun vahva piikki (12 45 mm) Nostorummun etravahva piikki (13 50 mm) Telitukipyörä 4 metrin malliin Fle drum SUOMALAISTA OSAAMISTA SUOMEN KIVISIMMILTÄ PELLOILTA. SUOMALAISTA OSAAMISTA SUOMEN KIVISIMMILTÄ PELLOILTA. KATSO VIDEOT: > Videot

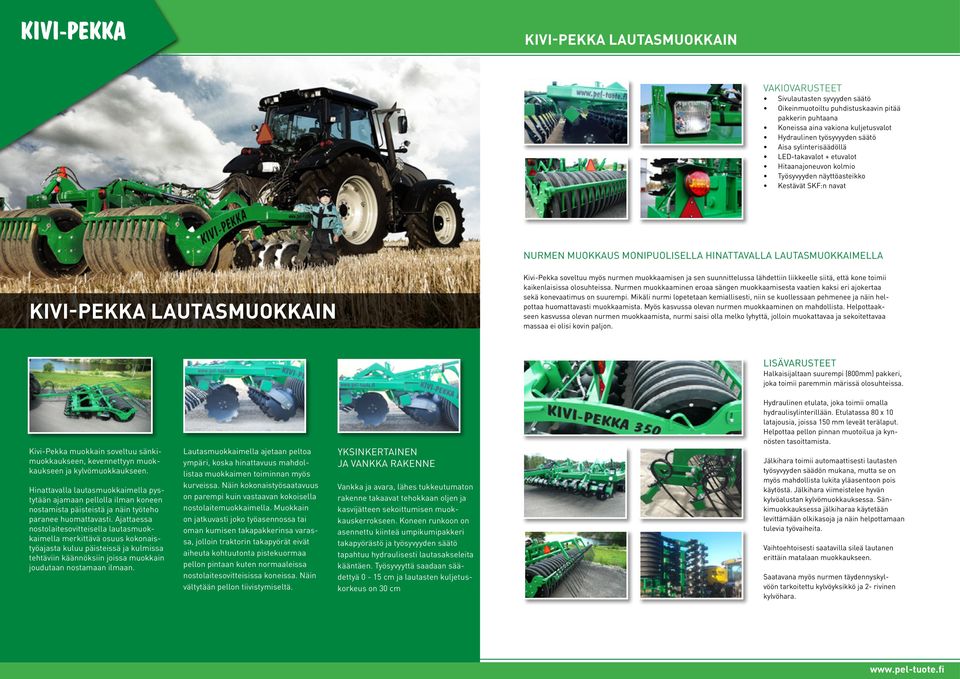

4 KIVI-PEKKA LAUTASMUOKKAIN VAKIOVARUSTEET Sivulautasten syvyyden säätö Oikeinmuotoiltu puhdistuskaavin pitää pakkerin puhtaana Koneissa aina vakiona kuljetusvalot Hydraulinen työsyvyyden säätö Aisa sylinterisäädöllä LED-takavalot + etuvalot Hitaanajoneuvon kolmio Työsyvyyden näyttöasteikko Kestävät SKF:n navat NURMEN MUOKKAUS MONIPUOLISELLA HINATTAVALLA LAUTASMUOKKAIMELLA KIVI-PEKKA LAUTASMUOKKAIN Kivi-Pekka soveltuu myös nurmen muokkaamisen ja sen suunnittelussa lähdettiin liikkeelle siitä, että kone toimii kaikenlaisissa olosuhteissa. Nurmen muokkaaminen eroaa sängen muokkaamisesta vaatien kaksi eri ajokertaa sekä konevaatimus on suurempi. Mikäli nurmi lopetetaan kemiallisesti, niin se kuollessaan pehmenee ja näin helpottaa huomattavasti muokkaamista. Myös kasvussa olevan nurmen muokkaaminen on mahdollista. Helpottaakseen kasvussa olevan nurmen muokkaamista, nurmi saisi olla melko lyhyttä, jolloin muokattavaa ja sekoitettavaa massaa ei olisi kovin paljon. LISÄVARUSTEET Halkaisijaltaan suurempi (800mm) pakkeri, joka toimii paremmin märissä olosuhteissa. Kivi-Pekka muokkain soveltuu sänkimuokkaukseen, kevennettyyn muokkaukseen ja kylvömuokkaukseen. Hinattavalla lautasmuokkaimella pystytään ajamaan pellolla ilman koneen nostamista päisteistä ja näin työteho paranee huomattavasti. Ajattaessa nostolaitesovitteisella lautasmuokkaimella merkittävä osuus kokonaistyöajasta kuluu päisteissä ja kulmissa tehtäviin käännöksiin joissa muokkain joudutaan nostamaan ilmaan. Lautasmuokkaimella ajetaan peltoa ympäri, koska hinattavuus mahdollistaa muokkaimen toiminnan myös kurveissa. Näin kokonaistyösaatavuus on parempi kuin vastaavan kokoisella nostolaitemuokkaimella. Muokkain on jatkuvasti joko työasennossa tai oman kumisen takapakkerinsa varassa, jolloin traktorin takapyörät eivät aiheuta kohtuutonta pistekuormaa pellon pintaan kuten normaaleissa nostolaitesovitteisissa koneissa. Näin vältytään pellon tiivistymiseltä. YKSINKERTAINEN JA VANKKA RAKENNE Vankka ja avara, lähes tukkeutumaton rakenne takaavat tehokkaan oljen ja kasvijätteen sekoittumisen muokkauskerrokseen. Koneen runkoon on asennettu kiinteä umpikumipakkeri takapyörästö ja työsyvyyden säätö tapahtuu hydraulisesti lautasakseleita kääntäen. Työsyvyyttä saadaan säädettyä 0-15 cm ja lautasten kuljetuskorkeus on 30 cm Hydraulinen etulata, joka toimii omalla hydraulisylinterillään. Etulatassa latajousia, joissa 150 mm leveät terälaput. Helpottaa pellon pinnan muotoilua ja kynnösten tasoittamista. Jälkihara toimii automaattisesti lautasten työsyvyyden säädön mukana, mutta se on myös mahdollista lukita yläasentoon pois käytöstä. Jälkihara viimeistelee hyvän kylvöalustan kylvömuokkauksessa. Sänkimuokkauksessa jälkiharaa käytetään levittämään olkikasoja ja näin helpottamaan tulevia työvaiheita. Vaihtoehtoisesti saatavilla sileä lautanen erittäin matalaan muokkaukseen. Saatavana myös nurmen täydennyskylvöön tarkoitettu kylvöyksikkö ja 2- rivinen kylvöhara.

5 KIVI-PEKKA MULTIVAATTORI OMINAISUUDET Kolmeen riviin sijoitetut ja jousilaukaisimin varustetut kultivaattoripiikit hanhenjaloin toimivat varmasti myös hankalimmissa ja kivisissä olosuhteissa. Hanhenjalat leikkaavat koko muokkauspohjan auki ja niiden muokkauskulma on säädettävissä. Lautaset on kiinnitetty kumipatukkajousituksen välityksellä erilliseen apurunkoon, lautasten syvyydensäätö tapahtuu muuttamalla sylinterin pituutta. Multivaattori kulkee etupään isojen hydraulisesti säädettävien nurkkapyörien varassa, jotka pitävät koneen tasaisessa työsyvyydessä. Nurkkapyörien voidaan antaa luistaa sivusuunnassa jonkin verran, tukeva rakenne kestää sen. KIVI-PEKKA MULTIVAATTORI Monipuolisuus saadaan aikaan kahden muokkaavan elementin, kultivaattorin ja lautasmuokkaimen, toisistaan riippumattomalla syvyydensäädöllä. Tämä mahdollistaa sopivan joustavuuden erilaisissa olosuhteissa. Kolmeen riviin sijoitetut ja jousilaukaisimin varustetut kultivaattoripiikit hanhenjaloin mahdollistavat karkeamman ja syvemmän muokkauksen (0 20 cm). myös pelkkänä lautasmuokkaimena (0 15 cm). Etupyörät sekä kuljetuspyörät pitävät muokkaimen aina suorassa pellonpintaan nähden ja vakiotyösyvyydessä, jolloin muokkauspohjasta saadaan hyvin tasainen ja kerralla valmista kylvöalustaa. Keskellä sijaitsevat isot kuljetuspyörät mahdollistavat pienen kääntösäteen ja tekevät koneesta ketterän. Suuret kuljetuspyörät takaavat vakaan kulun niin maantiellä kuin pellollakin. Vetopisteen ja keskellä konetta sijaitsevan kuljetuspyörästön akselilinjan välinen pieni etäisyys parantaa ketteryyttä. Säädettävät tasoitinkiekot estävät kultivaattoripiikkien heittämän maan ajautumista työleveyttä kauemmas, mikä varmistaa tasaisen ja hyvän muokkausjäljen. Kultivaattoripiikin jousilaukaisin estää piikin vaurioitumisen esteeseen osuessaan. Lautasmuokkainyksikkö perässä tasoittaa ja hienontaa pintaa kultivaattorin jäljeltä ja sillä on mahdollista ajaa Lautasten laakeroinnissa käytetään erittäin tiiviitä ja luotettavia SKF:n napoja. Leveä hanhenjalka terä leikkaa koko työleveyden muokkauspohjan auki ja sekoittaa voimakkaasti. Kultivaattoriyksikön työsyvyyden rajoitus tapahtuu sylinterien varteen asennettavilla rajoitin klipseillä. Multivaattorin toinen piikkivaihtoehto Kultivaattori, mahdollisuus ajaa 0-20 cm. Lautasmuokkain, mahdollisuus ajaa 0-15 cm. Kultivaattori + lautasmuokkain, mahdollisuus ajaa 0-20 cm.

6 KIVI-PEKKA JYRÄ 700 OMINAISUUDET Pakkeri Kumipinnoitteinen jyrän pakkeri on suunniteltu kestämään iskuja ja kovaakin käyttöä. Tämä mahdollistaa monissa olosuhteissa ajonopeuden ja työtehon kasvattamisen huomattavasti verrattuna normaaleihin jyriin. Jyrä KIVI-PEKKA JYRÄ 700 Kivi-Pekka jyrä on suunniteltu kestämään kivisten peltojen aiheuttamia rasituksia. Jyrän erikoislaatuiset ja vahvat kumipakkerit eivät vaurioidu törmätessään kiviin ja pehmentävät myös laakerointeihin kohdistuvia iskuja. Näin päästään eroon normaaleista jyräkiekkojen vaurioitumisista ja laakerointiongelmista. Kivi-Pekka jyrä saa aikaan normaalin tasaisen jyräystuloksen ja painaa pellon pinnassa olevat kivet takaisin maahan. Jyrä on kolmilohkoinen ja tiekuljetuksen ajaksi kone nostetaan erillisten kuljetuspyörien varaan. Sivulohkot taittuvat hydraulisesti kuljetusasentoon ja niitä painatetaan työasennossa paineakulla, jotta koko työleveydelle saadaan tasainen pintapaine ja pellon pinnanmuotojen mukainen myötäilevyys. Kone on mahdollista varustaa etulatalla tai nurmiharalla monikäyttöisyyden lisäämiseksi. Jyrä painaa ja tiivistää siemenet vasten maata, jolloin siementen itävyys paranee huomattavasti. Samalla jyrä painaa pellon pinnalla olevat kivet maahan. Pneumaattinen kylvöyksikkö voidaan varustaa joko 300 litran tai 500 litran siemensäiliöllä, jolloin jyrään tulee 8 kpl syöttöputkia. Kylvöyksikön ollessa 800 litrainen syöttöputkia tulee 16 kpl. Nurmihara ja pneumaattinen kylvöyksikkö mahdollistavat nurmien uusimisen ja täydennyskylvön tehokkaasti. Myös muiden piensiementen kylvö onnistuu mainiosti. Kaksirivinen hydraulisesti toimiva etuhara avaa pellon pintaa varovasti ja varmistaa siemenelle hyvän maakosketuksen. Jyrä painaa ja tiivistää siemenen vasten maata. Hydraulisesti toimiva etulata mahdollistaa muokatun maan tehokkaan tasaamisen, kuorettumien sekä kokkareiden rikkomisen ja murustamisen. Parhaimmillaan Kivi-Pekka jyrä toimii kynnöksen tasaamisessa mahdollistaen jopa muiden muokkausvaiheiden jättämisen pois ennen kylvöä. Etulata tasaa epätasaisuudet ja jyrä tiivistää pintaa estäen liian nopean kuivumisen. Jyrä on kolmilohkoinen ja tiekuljetuksen ajaksi kone nostetaan erillisten kuljetuspyörien varaan. Paineakkujen avulla saadaan tasainen paine pakkereille ja joustavuus lohkojen välillä. Kumipakkerin ansiosta pystytään pitämään isompi jyräysnopeus pakkerin kestävyydestä johtuen. Kylvöyksikkö Kylvöyksikkönä APV:n valmistama PS 300 tai PS 500 (litraa) sähköpuhaltimella tai PS 800 hydraulipuhaltimella. Koneen mukana tulee syöttöpyörät pienille ja isommille siemenille. Ohjainyksikkö Ohjainyksikössä valittuna suomenkielinen käyttövalikko ja jyrän pakkerissa nopeusanturi, mikä mittaa nopeuden. Siemenen säätö tapahtuu automaattisesti ajonopeuden mukaan. Kaksirivisen etuharan vaihtoehdot Etulata Jyrän hydrauliikka on toteutettu on-off sähkölohkoilla. Traktorista tarvitaan enintään 2 hydrauliikkalohkoa työskentelyyn.

7 TUOTTEIDEN TEKNISET TIEDOT KIVI-PEKKA KIVENKERÄYSKONEET KIVI-PEKKA MULTIVAATTORI KIVI-PEKKA 4 KIVI-PEKKA 5 KIVI-PEKKA 6 Paino kg Työleveys cm Kivikoko cm 2,5 30 (50) 2,5 30 (50) 2,5 30 (50) Teho 700 kg/min 1000 kg/min 1200 kg/min Kivisäiliön 1,5 2 m 3 1,5 2 m 3 1,5 2 m 3 tilavuus Rengaskoko Yksikkörengas 560/60R /60R /60R /45R /45R /45R /50R /50R /50R26.5 Telillä 500/55R20 500/55R20 500/55R20 500/50R17 500/50R17 500/50R17 Karhottiomien teli teli tukipyörät Tehontarve 70 hv 80 hv 80 hv Ajonopeus 1-6 km/h 1-6 km/h 1-6 km/h Nostorummun 18 kpl 28 kpl 28 kpl piikkejä Vakiovarusteet: Multalaatikko Vetokoukkukiinnitys Renkaat 560/60R22.5 Kaikki nivelakselit Hydraulinen työsyvyyden säätö Viljelysuunnanmukainen taottu seula Rautakanki Telitukipyörät (5- ja 6 m:n malleihin) Työkalu- ja varaosasäiliö Kippauskorkeus 235cm Lisävarusteet: Pyörimisvahti Karhottimien hydraulinosto Teli 500/55R20 Teli 500/50R17 710/45R /50R26.5 Vahvat ja etravahvat piikit nostorummulle Suorat hihnat nostorummulle Telitukipyörä 4metrin malliin MULTIVAATTORI 325 MULTIVAATTORI 425 Työleveys cm Oma paino kg Tehontarve alk. 140 hv 140 hv (325) tai 180 hv (425) Piikkien 7 9 lukumäärä Lautasten lukumäärä Tasoitinlautasten 2 2 lukumäärä Lautasväli cm Työsaavutus 2,5-5,0 3,2-6,4 ha/tunti Hydraulilohkojen 3 4 määrä Vakiovarusteet: Hydraulinen työsyvyydensäätö Takavalot Hitaanajoneuvonkolmio Eturenkaat hydraulisella säädöllä KIVI-PEKKA LAUTASMUOKKAIN KIVI-PEKKA JYRÄ 700 MUOKKAIN 275 MUOKKAIN 350 MUOKKAIN 400 Työleveys cm Oma paino kg Paino kg/m Tehontarve hv hv hv Lautasten halkaisija mm Lautasten lukumäärä Lautasväli cm Työsaavutus 2,25-4,5 3,0-6,0 4,0-8,0 ha/tunti Takapyörästö pakkeri 586/800 pakkeri 586/800 pakkeri 586/800 Vakiovarusteet: Hydraulinen vetoaisa Hitaanajoneuvon kolmio Työsyvyyden näyttöasteikko Takapakkerin kaavin Sivulautasten syvyyden säätö LED-taka- ja etuvalot Lisävarusteet: 800 mm umpikumipakkeri Hydraulinen etulata Jälkihara Lisäpainot Sileät lautaset Etuhara Kylvöyksikkö HARALLA Työleveys cm ETULATALLA Tehontarve alk. 70hv alk. 120hv Hydrauliikka- 12 toim. 12 toim lohkot Kuljetusleveys mm Pakkerin halkaisija cm Piikkien lkm 71/54kpl 0kpl Piikki jako 100/65 (mm) 250 (mm) Jousien lkm 0kpl 28kpl Paino 3080kg 3160kg Vakiovarusteet: Kumipakkerit Hydraulinen työsyvyydensäätö Hydraulinen sivulohkojen painatus Kylvöyksikön täyttötaso Nopeusanturi Kuljetusvalot Lisävarusteet: Etulata Etuhara 8mm tuplapiikki Etuhara 12 mm piikki PS 300 kylvöyksikkö (300 litraa, 8 letkua) PS 500 kylvöyksikkö (500 litraa, 8 letkua) PS 800 kylvöyksikkö (800 litraa, 16 letkua) KIVI-PEKKA LAUTASMUOKKAIN 450 JA 550 MUOKKAIN 450 MUOKKAIN 550 Työleveys cm Kuljetusleveys mm Oma paino kg Paino kg/m Tehontarve hv Lautasten halkaisija cm Lautasten lukumäärä Lautasväli cm Työsaavutus 4,5-8, ha/tunti Takapyörästö pakkeri 800 pakkeri 800 Vakiovarusteet: Hydraulinen työsyvyyden säätö Takapyörästö umpikuminen 800mm pakkeri LED-taka- ja etuvalot Työsyvyyden näyttöasteikko Takapakkerin kaavin Hydraulinen vetoaisa Hydraulinen takapyörästö Sivulautasten syvyyden säätö Lisävarusteet: Hydraulinen etulata Jälkihara Etuhara Kylvöyksikkö SUOMALAISTA OSAAMISTA SUOMEN KIVISIMMILTÄ PELLOILTA. KATSO LISÄÄ:

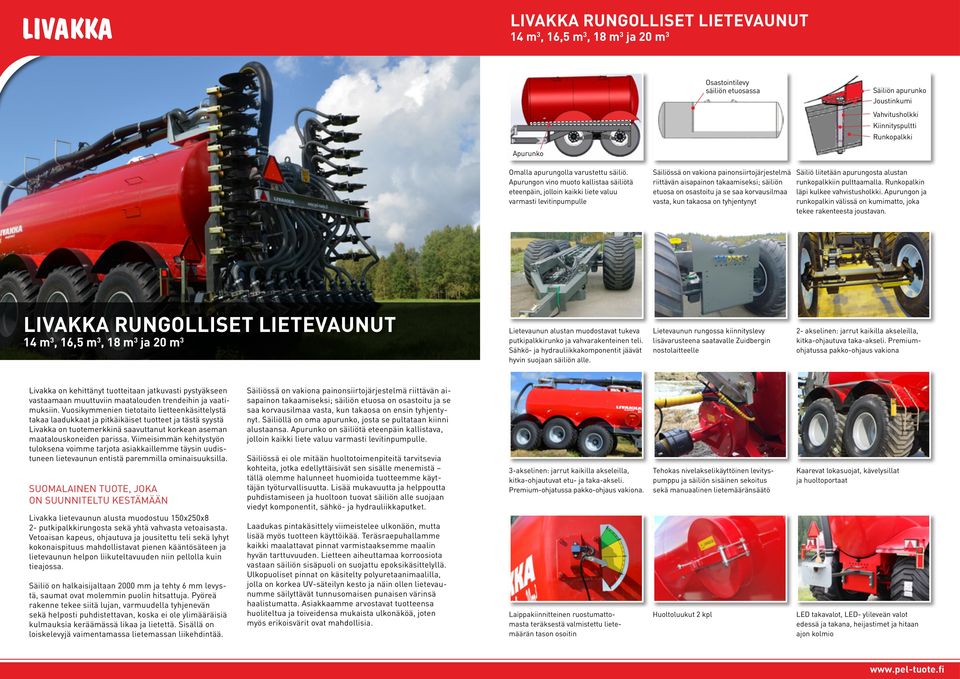

8 LIVAKKA RUNGOLLISET LIETEVAUNUT 14 m 3, 16,5 m 3, 18 m 3 ja 20 m 3 Osastointilevy säiliön etuosassa Säiliön apurunko Joustinkumi Vahvitusholkki Kiinnityspultti Runkopalkki Apurunko Omalla apurungolla varustettu säiliö. Apurungon vino muoto kallistaa säiliötä eteenpäin, jolloin kaikki liete valuu varmasti levitinpumpulle Säiliössä on vakiona painonsiirtojärjestelmä riittävän aisapainon takaamiseksi; säiliön etuosa on osastoitu ja se saa korvausilmaa vasta, kun takaosa on tyhjentynyt Säiliö liitetään apurungosta alustan runkopalkkiin pulttaamalla. Runkopalkin läpi kulkee vahvistusholkki. Apurungon ja runkopalkin välissä on kumimatto, joka tekee rakenteesta joustavan. LIVAKKA RUNGOLLISET LIETEVAUNUT 14 m 3, 16,5 m 3, 18 m 3 ja 20 m 3 Lietevaunun alustan muodostavat tukeva putkipalkkirunko ja vahvarakenteinen teli. Sähkö- ja hydrauliikkakomponentit jäävät hyvin suojaan säiliön alle. Lietevaunun rungossa kiinnityslevy lisävarusteena saatavalle Zuidbergin nostolaitteelle 2- akselinen: jarrut kaikilla akseleilla, kitka-ohjautuva taka-akseli. Premiumohjatussa pakko-ohjaus vakiona Livakka on kehittänyt tuotteitaan jatkuvasti pystyäkseen vastaamaan muuttuviin maatalouden trendeihin ja vaatimuksiin. Vuosikymmenien tietotaito lietteenkäsittelystä takaa laadukkaat ja pitkäikäiset tuotteet ja tästä syystä Livakka on tuotemerkkinä saavuttanut korkean aseman maatalouskoneiden parissa. Viimeisimmän kehitystyön tuloksena voimme tarjota asiakkaillemme täysin uudistuneen lietevaunun entistä paremmilla ominaisuuksilla. SUOMALAINEN TUOTE, JOKA ON SUUNNITELTU KESTÄMÄÄN Livakka lietevaunun alusta muodostuu putkipalkkirungosta sekä yhtä vahvasta vetoaisasta. Vetoaisan kapeus, ohjautuva ja jousitettu teli sekä lyhyt kokonaispituus mahdollistavat pienen kääntösäteen ja lietevaunun helpon liikuteltavuuden niin pellolla kuin tieajossa. Säiliö on halkaisijaltaan 2000 mm ja tehty 6 mm levystä, saumat ovat molemmin puolin hitsattuja. Pyöreä rakenne tekee siitä lujan, varmuudella tyhjenevän sekä helposti puhdistettavan, koska ei ole ylimääräisiä kulmauksia keräämässä likaa ja lietettä. Sisällä on loiskelevyjä vaimentamassa lietemassan liikehdintää. Säiliössä on vakiona painonsiirtojärjestelmä riittävän aisapainon takaamiseksi; säiliön etuosa on osastoitu ja se saa korvausilmaa vasta, kun takaosa on ensin tyhjentynyt. Säiliöllä on oma apurunko, josta se pultataan kiinni alustaansa. Apurunko on säiliötä eteenpäin kallistava, jolloin kaikki liete valuu varmasti levitinpumpulle. Säiliössä ei ole mitään huoltotoimenpiteitä tarvitsevia kohteita, jotka edellyttäisivät sen sisälle menemistä tällä olemme halunneet huomioida tuotteemme käyttäjän työturvallisuutta. Lisää mukavuutta ja helppoutta puhdistamiseen ja huoltoon tuovat säiliön alle suojaan viedyt komponentit, sähkö- ja hydrauliikkaputket. Laadukas pintakäsittely viimeistelee ulkonäön, mutta lisää myös tuotteen käyttöikää. Teräsraepuhallamme kaikki maalattavat pinnat varmistaaksemme maalin hyvän tarttuvuuden. Lietteen aiheuttamaa korroosiota vastaan säiliön sisäpuoli on suojattu epoksikäsittelyllä. Ulkopuoliset pinnat on käsitelty polyuretaanimaalilla, jolla on korkea UV-säteilyn kesto ja näin ollen lietevaunumme säilyttävät tunnusomaisen punaisen värinsä haalistumatta. Asiakkaamme arvostavat tuotteensa huoliteltua ja toiveidensa mukaista ulkonäköä, joten myös erikoisvärit ovat mahdollisia. 3-akselinen: jarrut kaikilla akseleilla, kitka-ohjautuvat etu- ja taka-akseli. Premium-ohjatussa pakko-ohjaus vakiona. Laippakiinnitteinen ruostumattomasta teräksestä valmistettu lietemäärän tason osoitin Tehokas nivelakselikäyttöinen levityspumppu ja säiliön sisäinen sekoitus sekä manuaalinen lietemääränsäätö Huoltoluukut 2 kpl Kaarevat lokasuojat, kävelysillat ja huoltoportaat LED takavalot, LED- ylileveän valot edessä ja takana, heijastimet ja hitaan ajon kolmio

9 LIVAKKA LIGHT LIETEVAUNUT Light 1- akselinen 10 m 3 ja 12 m 3, Light 2-akselinen 14 m 3 ja 16,5 m 3 LIVAKKA LIGHT LIETEVAUNUT Light 1- akselinen 10 m 3 ja 12 m 3, Light 2-akselinen 14 m 3 ja 16,5 m 3 Light 1- akselinen 10 m 3 ja 12 m 3 Light 2-akselinen 14 m 3 ja 16,5 m 3 Livakka Light 1- ja 2- akseliset lietevaunut suunniteltiin korvaamaan Livakan perinteinen keinutelimalli. Uudet Light isäntälinjan lietevaunut sisältävät nykyvaunun ominaisuudet niin vakio- kuin lisävarusteissa. Light lietevaunut on suunniteltu uudenlaisella runkorakenteella, jolla vaunun kokonaismassa on saatu keveämmäksi ja näin ollen myös peltoa säästäväksi. Keveyttä ei olla kuitenkaan haettu kestävyyden kustannuksella. Runkopalkkina toimii muotoon särmätty, korkeaprofiilinen U-kouru. U-kourun seinämävahvuus on 10 mm ja se on hitsattu säiliöön yhtenäisellä saumalla. Vetoaisa on tehty putkipalkista. Myös akselit ovat vanhoja tuttuja Livakan 3- akselisesta mallista. Kevyt kokonaismassa ja akselistorakenne sekä lyhyt kokonaispituus tekevät vaunusta ketterän, mutta vakaan liikuteltavan niin pellolla kuin tieajossa. Säiliö on halkaisijaltaan 2000 mm ja tehty 6 mm levystä, saumat ovat molemmin puolin hitsattuja. Pyöreä rakenne tekee siitä lujan, varmuudella tyhjenevän sekä helposti puhdistettavan, koska ei ole ylimääräisiä kulmauksia keräämässä likaa ja lietettä. Sisällä on loiskelevyjä vaimentamassa lietemassan liikehdintää. Säiliössä ei ole mitään huoltotoimenpiteitä tarvitsevia kohteita, jotka edellyttäisivät sen sisälle menemistä tällä olemme halunneet huomioida tuotteemme käyttäjän työturvallisuutta. Laadukas pintakäsittely viimeistelee ulkonäön, mutta lisää myös tuotteen käyttöikää. Teräsraepuhallamme kaikki maalattavat pinnat varmistaaksemme maalin hyvän tarttuvuuden. Lietteen aiheuttamaa korroosiota vastaan säiliön sisäpuoli on suojattu epoksikäsittelyllä. Ulkopuoliset pinnat on käsitelty polyuretaanimaalilla, jolla on korkea UV-säteilyn kesto ja näin ollen lietevaunumme säilyttävät tunnusomaisen punaisen värinsä haalistumatta. Asiakkaamme arvostavat tuotteensa huoliteltua ja toiveidensa mukaista ulkonäköä, joten myös erikoisvärit ovat mahdollisia. LIGHT LIETEVAUNU SISÄLTÄÄ SUUREN MÄÄRÄN VAKIOVARUSTEITA: Sharmuller vetolenkki Seisontajalka Tehokas nivelakselikäyttöinen levitinpumppu vaunun edessä 6 purkuputkella Säiliön sisäinen sekoitus Määränosoitin Manuaalinen lietteen määränsäätö Loiskelevyt säiliön sisällä Lokasuojat ja kävelysilta Huoltoluukut 2 kpl Korvausilmaventtiilit Jarrut kaikilla akseleilla Huoltoportaat LED- taka- ja ylileveänvalot, heijastimet ja hitaan ajon kolmio LIGHT 1- akselinen lietevaunu on erinomainen ratkaisu pintalevitysvaunuksi tai vesivaunuksi. Lisävarusteena saatava Easy Control hydrauliikan ohjainpaketti mahdollistaa myös pumppukuormaimen ja multaimen asennuksen. Säiliökoot: 10 ja 12 m 3 Kääntymätön, jarruilla varustettu akseli, joka on laippakiinnitetty runkoon Vakiorengaskoko 850/50R30.5 LIGHT 2- akselinen lietevaunu soveltuu monipuolisten lisävarustevaihtoehtojen ansiosta myös urakointikäyttöön. Tähän vaunuun on saatavissa Easy Control ja Pilot ohjaimet. Säiliökoot: 14 ja 16,5 m 3 Vakiona painonsiirtojärjestelmä takaa riittävän aisapainon. Säiliön etuosa on osastoitu ja se saa korvaustilaa vasta kun säiliön takaosa on tyhjentynyt Takana valmius multaimen kiinnitykselle Kääntymätön, jarruilla varustettu etuakseli ja kitkaohjautuva, jarrullinen taka-akseli, lehtijouset Vakiorengaskoko 710/55R34

10 LIETEVAUNUJEN LISÄVARUSTEET TÄYTTÄMISEEN JA LEVITTÄMISEEN Etupumppukuormain 5 Sivupumppukuormain 6 Keskipumppukuormain 8 Hydraulinen täyttöluukku 4-pistenostolaite Siirtopumppausvarustus Super-pintalevitin Alatäyttö- ja vaahtoputkivarustus. Putkilinjat tehty 6 putkesta. Letkulevittimet Maaohjaimet pitävät kiekon puhtaana. 1- kiekko kevytmultain Hinattava multain LHDD-kaksoiskiekkomultaimet

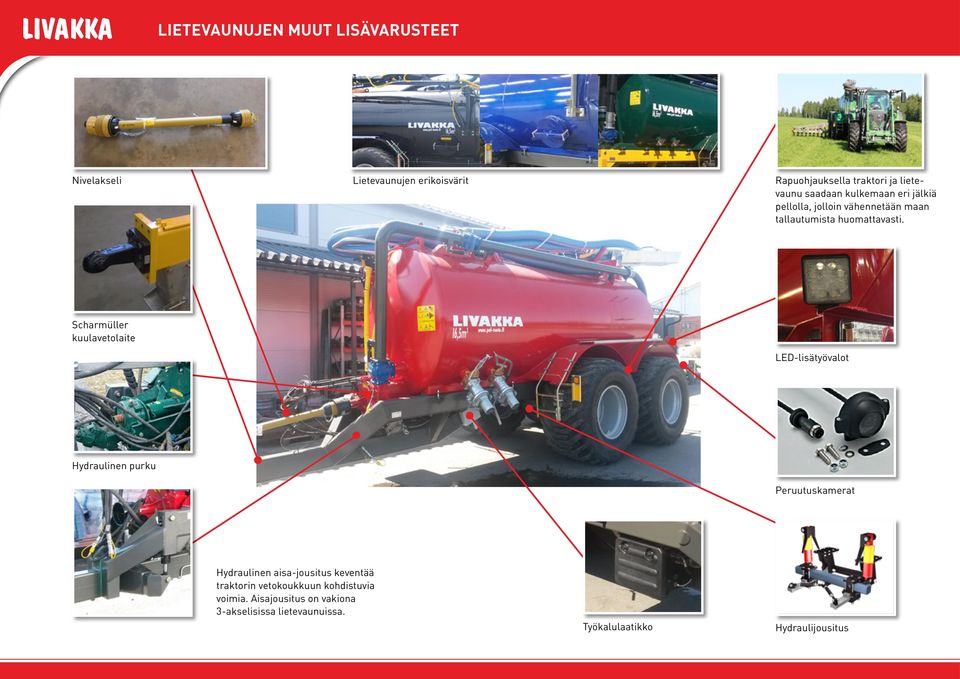

11 LIETEVAUNUJEN MUUT LISÄVARUSTEET Nivelakseli Lietevaunujen erikoisvärit Rapuohjauksella traktori ja lietevaunu saadaan kulkemaan eri jälkiä pellolla, jolloin vähennetään maan tallautumista huomattavasti. Scharmüller kuulavetolaite LED-lisätyövalot Hydraulinen purku Peruutuskamerat Hydraulinen aisa-jousitus keventää traktorin vetokoukkuun kohdistuvia voimia. Aisajousitus on vakiona 3-akselisissa lietevaunuissa. Työkalulaatikko Hydraulijousitus

12 SÄHKÖHYDRAULIIKAN OHJAIMET LIVAKKA PUMPPUKUORMAIMET Lietevaunun hydrauliikkatoimintojen ohjaus on valittavissa kolmesta eri ohjainvaihtoehdosta: Premium, Pilot ja uutuutena Easy Control. Näistä kattavin ja urakoitsijoiden suosikki on PREMIUM-OHJAINPAKETTI, jonka hallintalaitteina toimivat joystick ja selkeä, helppokäyttöinen 7 näyttö. Näytön kieli on valittavissa suomeksi, ruotsiksi tai englanniksi. Premiumissa on kuorman tunteva hydrauliikka, joka käyttää traktorin tuottamaa öljyn virtausta ainoastaan tarpeen mukaan vähentäen näin öljyn kuumenemista. Premium-ohjainpaketti sisältää myös paljon automatiikkaa, joka helpottaa ja nopeuttaa lietevaunulla työskentelyä sekä tuo siihen lisää turvallisuutta. Täyttöautomatiikka pysäyttää pumppukuormaimen automaattisesti, kun lietevaunu on täynnä. Päisteautomatiikalla saadaan yhdellä napin painalluksella lietevaunun 3-tieventtiili menemään sekoitukselle, multaimen nostolaite nousemaan ylös ja jakaja pysähtymään. Päisteessä kääntymisen jälkeen samat toiminnot tapahtuvat päinvastaisessa järjestyksessä uudella napin painalluksella, jolloin levitystä voidaan jatkaa pysähtymättä. Levityslaite menee myös lopuksi kuljetusasentoon samalla napin painalluksella. Multaimen painatusautomatiikalla säädetään näytöltä kiekkojen maahakuisuutta, säätöväli bar. Määränsäätöautomatiikalla saadaan lietettä virtaamaan peltoon juuri haluttu määrä t/ha riippumatta ajonopeuden vaihteluista. Virtausmittari mittaa lietteen virtauksen reaaliaikaisesti riippumatta lietteen laadusta. Telin lukitusautomatiikka tuo turvallisuutta tieajoon, koska teli lukittuu automaattisesti nopeuden kasvaessa yli säädetyn rajan. Lukitus myös aukeaa automaattisesti nopeuden hidastuessa. Peruutettaessa automatiikka hoitaa telin ohjauksen. Ajo- ja levitystiedon keräys -toiminnon avulla saadaan kätevästi tiedot levitetyistä lietemääristä, työtunneista ja kilometreistä laskutusta varten. PILOT-OHJAINPAKETTI syntyi korvaamaan Livakan perinteisen valintalaatikko + joystick- / painikeohjaimen. Pilot käsittää yhden ohjainyksikön, jossa ovat sekä kalvopainikkeet että joystick. Lietevaunun toimintoja hallitaan kalvopainikkeilla ja pumppukuormaimen sekä työkoneen toimintoja joystickillä. Pilot toimii niin vapaasti kiertävällä kuin LS-pumpulla varustetuissa traktoreissa. EASY CONTROL on uusin ohjainpakettimme ja hyvä valinta ohjaimeksi lietevaunuihin, jossa toimintoja tarvitaan vähemmän. Toimintojen hallinta on toteutettu on/off venttiileillä ja ohjaimena toimii viidellä painonapilla varustettu kätevän kokoinen kalvopainikeohjain yksinkertainen, varmatoiminen ja edullinen rakenne. TEKNISET TIEDOT Rungollinen lietevaunu Light - lietevaunu Hydr.lohkojen tarve traktorissa LS - optio Can-Bus väyläohjain Proportionaalinen joystick- ohjaus Kalvopainikeohjain Näyttö (mahdollisuus kameranäyttöön) Pakko-ohjaus Premium Pilot Easy Control NOPEAT JA SIISTIT LIVAKKA PUMPPUKUORMAIMET Pumppukuormaimella varustetun lietevaunun täyttäminen on helppoa ja nopeaa; koko työvaihe onnistuu traktorista poistumatta. Pumppukuormaimen toiminnot ohjataan joko täysin uudella Easy Control ohjainpaketilla tai vanhoilla tutuilla Pilot- tai CAN BUS- ohjainpaketeilla. Pumppukuormain on mahdollista asentaa Livakan kaikkiin lietevaunumalleihin; kolmesta vaihtoehdosta löytyy varmasti jokaisen käyttöön sopiva malli. Uutuutena toimme markkinoille lietevaunun etupuolelle aisan päälle asennettavan 5 etupumppukuormaimen, joka on helppo asentaa myös jälkiasennuksena vanhempiin lietevaunuihin. Lisäksi 8 keskiasenteinen pumppukuormain on kokenut täydellisen muodonmuutoksen käännön ja koko puomiston suhteen. Uusi puomiston rakenne tuo lietevaunun painopisteen alemmaksi, teleskooppivarsi tuo helppokäyttöisyyttä ja puomiston saa kuljetukseen lyhemmäksi. Nämä seikat tekevät koko yhdistelmästä kompaktimman näköisen ja vakaamman vetää traktorin perässä. Imupumppuina käytetään suomalaisia Mäki-Reini Oy:n valmistamia hydraulitoimisia uppopumppuja, jotka ovat tunnettuja laadustaan ja käyttöomaisuuksistaan. Erityisominaisuutena käyttämissämme uppopumppu-malleissa on vastaventtiili, joka estää lietteen pääsyn traktorin hydrauliikkajärjestelmään mahdollisen letkurikon sattuessa. Kaikki pumppukuormainmallimme on mahdollista varustaa siirtopumppauksella, jolloin lietevaunun tyhjentäminen varastoaltaaseen tms. tapahtuu pumppukuormaimella. 5 etupumppukuormain Täyttö vaunun oikealta puolelta Hydrauliikan tarve 50 l / 150 bar Pumppausteho 5000 l / min vedellä Ulottuvuus 3 m maanpinnasta alaspäin Harkittu geometria 6 sivuasenteinen pumppukuormain Täyttö vaunun oikealta puolelta Hydrauliikan tarve 60 l / 200 bar Pumppausteho l /min vedellä Lisänivel ja LED-työvalot vakiona Ulottuvuus 3,5 m maanpinnasta alaspäin Kitkaohjaus Täyttöautomatiikka Määränsäätöautomatiikka Multaimen painatus Päisteautomatiikka Telin lukitusautomatiikka Tiedon keräys automaatti manuaali/ painesääd manuaali 8 keskiasenteinen pumppukuormain Täyttö vaunun molemmilta puolilta Hydrauliikan tarve 70 l / 200 bar Pumppausteho l / min vedellä Varustettu teleskooppivarrella, LED-työvalot Ulottuvuus 4 m maanpinnasta alaspäin

13 LIVAKKA LHDD-NOSTOLAITEKIINNITTEINEN MULTAIN Työleveydet 6 m ja 8 m Kaksoiskiekkorakenne, kiekot leikkaavat V-muodossa Avaavat lietteelle reilun tilan maaperään, imeytyminen on nopeaa Vannasväli 27 cm Kiekkojen halkaisija 40,5 cm, pyörii kevyesti eikä nosta herkästi kiviä Tiivistetty ja rasvattava laakerointi LIVAKKA LHDD-NOSTO- LAITEKIINNITTEINEN MULTAIN Työleveydet 6 m ja 8 m LHDD = Livakka hydraulic double disc LHDD-multain on CAT III nelipistenostolaitteeseen kiinnitettävä multaava levityslaite, jolla liete saadaan mullattua jopa 10 cm:n syvyyteen. Liete multautuu tehokkaasti ja ympäristöystävällisesti suoraan kasvustolle. LHDD-multaimet soveltuvat lietteen multaamiseen niin nurmelle, sängelle kuin muokatulle maalle. Multaimeen on saatavana lisävarusteena maaohjaimet. LHDD- multaimissa on Harsön pystymalliset, epäkeskoleikkureilla varustetut jakajat. Jakajat toimivat tehokkaasti myös jäykällä, paljon heinää ja rehuntähteitä sisältävällä lietteellä. Jakajan terät ovat karkaistut ja tarvittaessa vaihdettavissa, mikä takaa varman ja häiriöttömän käytön pitkäaikaisessa käytössä. Jakajalta lähtevät letkut ovat halkaisijaltaan 50 mm, mikä mahdollistaa reilun lietemäärän sijoittamisen. Hydraulijousitus jokaisella vantaalla tasaa painatusvoiman jokaiselle vantaalle, myötäilee erinomaisesti maan pinnanmuotoja Joustovaraa vantailla noin 30 cm, sallii isojenkin esteiden ylittämisen Vantaiden kääntyvyys 30 astetta suuntaansa, kaarteiden ajaminen ei revi maanpintaa rikki Valinnainen tippalukkotoiminto Kiekkojen välissä oleva suutin ohjaa lietteen tarkasti ja tukkeutumatta avattuun uraan Pintalevitin mahdollista asentaa myös multaimeen LED-valot sekä heijastinkolmio vakiona Harsön pystymalliset, epäkeskoleikkureilla varustetut jakajat. Jakajat toimivat tehokkaasti myös jäykällä, paljon heinää ja rehuntähteitä sisältävällä lietteellä. Jakajan terät ovat karkaistut ja tarvittaessa vaihdettavissa, mikä takaa varman ja häiriöttömän käytön pitkäaikaisessa käytössä. Multaimen rakenne on kolmilohkoinen. Sivulohkot nostetaan sylintereillä pystyyn ja lukitaan automaattisesti sylinterikäyttöisillä salpalukituksilla. Kuljetuksessa multaimen maavara on suuri. Tämän mahdollistavat reilulla liikevaralla varustettu nostolaite sekä vantaiden hydraulijousitus. Painatus vantaille tapahtuu 4-pistenostolaitteen kautta.

14 LIVAKKA 1-KIEKKO KEVYTMULTAIN Livakka 1-kiekko kevytmultain on multainmallistomme uusin tulokas. Nimensä mukaisesti se on kevyt ja asennettavissa tuppisovittein rungollisiin lietevaunuihin merkistä riippumatta. Kevytmultain ei tarvitse erillistä nostolaitetta, vaan nosto on multaimen rungossa itsessään. Kevytmultaimen rakenne koostuu välirungon lisäksi keskilohkosta ja kahdesta sivulohkosta. Näihin on kiinnitetty 15 vannasta, joista jokainen pääsee joustamaan pystysuunnassa joustinkumin ansiosta suurella liikevaralla. Lisäksi jokainen vannas pääsee kääntymään sivusuunnassa 30 astetta molemmille puolille. Nämä ominaisuudet tekevät multaimesta hyvin maanpintoja myötäilevän eikä lietevaunun liikkeet siihen vaikuta. Työsyvyyttä säädetään nostosylinterillä ja lietteen sijoitus onnistuu jopa 10 cm:n syvyyteen. Lietteen maahan ohjaavien kumisuulakkeiden väli on 258 mm. Liete jaetaan kahdella Harsön pystyjakajalla. Työleveys on 8 m, mutta tarvittaessa voidaan käyttää vain puolta työleveyttä pysäyttämällä toinen jakajista. Harsön jakajat ovat hyvin tunnettuja tukkiutumattomuuden ja kestävyyden ansiosta. Lieteletkut ovat kooltaan 50 mm ja niiden mitoitus on lyhin mahdollinen ilman ylimääräisiä liitoksia. Tämä takaa suurempienkin lietemäärien virtauskyvyn peltoon nopeasti ja ongelmitta. Joustinkumit Kiinnitys omalla rungolla vaunuun, helppo ja nope ottaa tarvittaessa irti Multain omalla akselillaan, ei lisää lietevaunun Taittuvat siivet akselimassaa Nosto multaimen omassa rungossa Nivellys Kiinnitetään sallii suoraan multaimen lietevaunuun liikkumisen ilman pysty-, vaaka kiertosuunnassa, nostolaitetta seuraa hyvin maanpinnan muoto riippumatta lietevaunun liikkeistä Yksikiekkorakenteella liete sijoitetaan jopa 10 cm:n syvyyteen, ei tarvitse suurta vetotehoa Yksikiekkorakenteella Kiekon halkaisija 455 mm liete takaa sijoitetaan herkän jopa 10 cm: syvyyteen, pyörimisen huonoissakin ei tarvitse suurta olosuhteissa vetotehon tarvetta eikä nosta herkästi kiviä. Suuren kiekon Kiekon halkaisija 455 mm takaa herkän pyörimise vetovastus on pieni huonoissakin Toimii luotettavasti olosuhteissa niin nurmella, eikä sängellä nosta herkästi kivi Toimii kuin muokatulla luotettavasti maalla niin nurmella, sängellä kuin muokatulla Liete sijoitetaan maalla kiekkojen avaamaan vakoon suuttimen kautta Liete Kiekkojen sijoitetaan SKF-laakerointi kiekkojen on erittäin avaamaan tiivis vakoon suuttimen ja luotettavakautta Kiekkojen jousitus on mm. laakerointi on erittäin tiivis ja luotettava lautasmuokkaimista tuttu SKF kumisauvajousitus, kestää kovaakin Kiekkojen rasitusta ja jousitus toimii varmasti on mm. lautasmuokkaimista tu kumisauvajousitus, kestää kovaakin rasitusta ja toimii varmasti Jokainen vannas pääsee kääntymään sivusuunnassa molemmin puolille, jolloin kaarreajo on mahdollista Jokainen vannas pääsee joustaan Kiekkojen pystysuunnassa taakse reilusti kiinnitetyt joustinkumin tasauslevyt tasaavat lietteen ansiosta sijoittamisen yhteydessä mm. myyrien tekemät keot tai muut pienemmät epätasaisuude Tasaavat 1- kiekko pintaa kevytmultaimessa kun työskennellään on kaksi kynnöksellä Muokatulla Harsön jakajaa maalla ja 50 mm:n sekoittavat letkut, mitkä lietettä paremmin maahan, takaavat lietteen vaikutus paremman nopeutuu virtauskyvyn sekä typen haihtumin Letkujen mitoitus on lyhin mahdollinen vähenee ilman ylimääräisiä liitoksia, tukkeutumisriski on lähes olematon ja letkujen tyhjentyminen on nopeaa Tarvittaessa voidaan käyttää puolta Hinattavassa työleveyttä multaimessa on kaksi Harsön jakajaa 50 mm letkut, mitkä takaavat lietteen paremman läpäisykyvyn Letkujen mitoitus on lyhin mahdollinen ilman ylimääräisiä liitoksia, tukkeutumisriski on lähes olematon sekä letkujen tyhjentyminen on nopeaa Tarvittaessa voidaan käyttää puolta työleveyttä

15 Kiinnitys omalla rungolla vaunuun, helppo ja nope ottaa tarvittaessa irti Multain omalla akselillaan, ei lisää lietevaunun Kiinnitys omalla rungolla vaunuun, helppo akselimassaa ja nopea ottaa tarvittaessa irti Multain omalla akselillaan, ei lisää lietevaunun akselimassaa Nivellys sallii multaimen liikkumisen riippumatta lietevaunun liikkeistä pysty-, vaaka- ja kiertosuunnassa, seuraa hyvin maanpinnan muotoja riippumatta lietevaunun liikkeistä Nivellys sallii multaimen liikkumisen pysty-, vaakakiertosuunnassa, seuraa hyvin maanpinnan muoto LIVAKKA HINATTAVA KIEKKOMULTAIN työleveys 8m Livakka hinattava kiekkomultain on tehokas tapa sijoittaa lietelanta maaperään ympäristöä säästäen. Multaimen yksikiekkorakenteen avulla työ tapahtuu tehokkaasti ja varmasti olosuhteista riippumatta. Multaimen rakenne mahdollistaa asennuksen myös kevyempirakenteisiin säiliörunkoisiin vaunuihin, koska multain ei tarvitse erillistä nostolaitetta koneen käyttämiseen tai erillistä runkoa multaimen kiinnittämiseen. Multain on helposti myös jälkiasennettavissa. Multaimen rakenteiden kestävyys on erinomainen, koska lietevaunun paino ei kohdistu hinattavaan multaimeen missään tilanteessa. Aisalla oleva nivelöinti sallii hyvät liikevarat multaimelle maanpinnan muotojen mukaan. Mahdollisimman alas viety rakenne tekee multaimesta vakaan myös rinn la ajettaessa. Multaimen hinattavasta rakenteesta johtuen pistekuormaa maanpintaan nähden saadaan vähennettyä. Huolimatta hinattavasta rakenteesta multain-vaunuyhdistelmällä pystyy peruuttamaan normaalisti, sillä multain on varustettu sähköisellä pakko-ohjauksella. Hinattavan multaimen toimintoja ohjataan 2,7 näytöllä. Kone toimii niin vapaasti kiertävällä kuin LS-pumpulla varustetuissa traktoreissa. Lisävarusteena on saatavana päisteautomatiikka jolloin yhdellä napin painalluksella lietevaunun 3-tieventtiili saadaan menemään sekoitukselle, vantaat nousemaan ylös ja jakaja pysähtymään. Päisteessä kääntymisen jälkeen samat toiminnot tapahtuvat päinvastaisessa järjestyksessä uudella napin painalluksella, jolloin levitystä voidaan jatkaa pysähtymättä. Levityslaite menee lopuksi kuljetusasentoon samalla napin painalluksella. Yksikiekkorakenteella liete sijoitetaan jopa 10 cm: syvyyteen, ei tarvitse suurta vetotehon tarvetta Kiekon halkaisija 455 mm takaa herkän pyörimisen huonoissakin olosuhteissa eikä nosta herkästi kiviä Toimii luotettavasti niin nurmella, sängellä kuin Yksikiekkorakenteella liete sijoitetaan jopa 10 cm:n syvyyteen, ei tarvitse suurta vetotehoa Kiekon halkaisija 455 mm takaa herkän pyörimisen huonoissakin olosuhteissa eikä muokatulla nosta herkästi maalla kiviä Toimii luotettavasti niin nurmella, sängellä kuin muokatulla maalla suuttimen Liete sijoitetaan kautta kiekkojen avaamaan vakoon suuttimen kautta Kiekkojen SKF-laakerointi on erittäin tiivis SKF ja luotettava Kiekkojen jousitus on mm. lautasmuokkaimista tuttu kumisauvajousitus, kestää kovaakin rasitusta ja toimii varmasti Liete sijoitetaan kiekkojen avaamaan vakoon Kiekkojen laakerointi on erittäin tiivis ja luotettava Kiekkojen jousitus on mm. lautasmuokkaimista tut kumisauvajousitus, kestää kovaakin rasitusta ja toimii varmasti Kiekkojen taakse kiinnitetyt tasauslevyt tasaavat lietteen sijoittamisen yhteydessä mm. myyrien tekemät keot tai muut pienemmät epätasaisuudet Tasaavat pintaa kun työskennellään kynnöksellä Muokatulla maalla sekoittavat lietettä paremmin maahan, vaikutus nopeutuu sekä typen haihtuminen vähenee Kiekkojen taakse kiinnitetyt tasauslevyt tasaavat lietteen sijoittamisen yhteydessä mm. myyrien tekemät keot tai muut pienemmät epätasaisuudet Tasaavat pintaa kun työskennellään kynnöksellä Muokatulla maalla sekoittavat lietettä paremmin maahan, vaikutus nopeutuu sekä typen haihtumin vähenee Hinattavassa multaimessa on kaksi Harsön jakajaa 50 mm letkut, mitkä takaavat lietteen paremman Hinattavassa multaimessa on kaksi Harsön jakajaa ja 50 mm:n letkut, mitkä takaavat lietteen paremman virtauskyvyn Letkujen mitoitus on lyhin mahdollinen ilman ylimääräisiä liitoksia, tukkeutumisriski on lähes olematon ja letkujen tyhjen- läpäisykyvyn tyminen on nopeaa Tarvittaessa voidaan käyttää puolta työle- Letkujen mitoitus on lyhin mahdollinen ilman ylimääräisiä veyttä liitoksia, tukkeutumisriski on lähes olematon sekä letkujen tyhjentyminen on nopeaa Tarvittaessa voidaan käyttää puolta työleveyttä

16 LETKULEVITTIMET LIVAKKA LIETEPUMPPUSEKOITTIMET TR80- ja TR Multi-mallit Letkulevitys on kustannustehokas tapa levittää lietteet maahan levittimien suuren työleveyden ansiosta. Kasvuston tahraantuminen on vähäistä, sillä liete ohjataan letkuja pitkin suoraan kasvuston juurelle. Letkulevittimillä levitettäessä typenhaihdunta on vähäisempää ja levitys on lähes hajutonta verrattuna pintalevitykseen. Letkulevittimissä on mahdollista hankkia 12 tai 16 metrin työleveydellä olevia malleja. Sivusiivet ovat turvajousitettuja törmäyksien varalta ja levittimen käyttöikää ajatellen kaikki runko-osat ovat sinkittyjä. Letkut nousevat ylös kuljetuksen ajaksi ja jakajana letkulevittimissä on Harsön pystymalliset, epäkeskoleikkureilla varustetut jakajat. Jakajat toimivat tehokkaasti myös jäykällä, paljon heinää ja rehuntähteitä sisältävällä lietteellä. Jakajan terät ovat karkaistut ja tarvittaessa vaihdettavissa, mikä takaa varman ja häiriöttömän käytön pitkäaikaisessa käytössä. Harsö jakajilla on suuri lietteen läpäisykyky, mutta öljyntarve on pieni ollen vain 40 l/min, mikä näin ollen ei rajoita juurikaan traktorikalustoa. Letkukoko on 50 mm, mikä takaa lietteen riittävän juoksevuuden sekä vähentää oleellisesti letkujen tukkeutumisriskiä. 12 m ja 16 m letkulevitin ylöskääntyvillä letkuilla Työleveys 12 m tai 16 m Kuljetusleveys 3,17 m Letkujen ylös kääntäminen hydraulisesti kuljetuksen ajaksi, tiputtamaton malli TR80 LIETESÄILIÖN TEHOKKAASEEN SEKOITUKSEEN JA NOPEAAN PUMPPAUKSEEN TR MULTI ERISYVYISTEN SÄILIÖIDEN YKKÖSVALINTA Luja ja kovaa käyttöä kestävä runko Sinkitty lieteputki takaa erittäin pitkän käyttöiän Sekoitus- ja täyttöasennon säätäminen vipuvälitteisellä, käsikäyttöisellä 3- tieventtiilillä TR80-malleissa käyttöasento pystyssä lietepintaan nähden TR Multi -malleissa käyttöasento kaksoiskulmavaihteen ansiosta portaaton, voidaan käyttää kun säiliön reunan korkeus maanpinnasta on ma 100 cm TR80 saatavilla olevat pituudet 300, 350 ja 400 cm TR Multi saatavilla olevat pituudet 350 ja 400 cm

17 TUOTTEIDEN TEKNISET TIEDOT LIVAKKA LIETEVAUNUT m 3 LIVAKKA LIETEPUMPPUSEKOITTIMET Light 10 m 3 Light 12 m 3 Light 14 m 3 Light 16,5 m 3 14 m 3 16,5 m 3 18 m 3 20 m 3 Leveys cm Pituus cm Rengaskoko 850/50R /50R /55R34 710/55R34 710/55R34 710/55R34 710/55R34 710/55R34 Akseli kpl Ohjautuva, jousitettu - ohjautuva ja jousitettu TR80 TR MULTI 540r / min TR MULTI 800r/min Tehontarve n. 60 kw n. 60 kw n. 78 kw Hyötypituus cm 300, 350 ja ja ja 400 Reuna ma maanpinnan yläpuolella cm 3-tieventtiilin tuumakoko Ma. säiliökoko sekoituksessa, sianliete m LIVAKKA MULTAIMET LHDD6 LHDD8 1-kiekko kevytmultain Hinattava multain Kiinnitystyyppi 4-pistenostolaite CAT III 4-pistenostolaite Omalla rungolla CAT III Työleveys cm Vannastyyppi 2-kiekkoinen 2-kiekkoinen 1-kiekkoinen 1-kiekkoinen Kiekon 40,5 40,5 45,5 45,5 halkaisija cm Vannasmäärä kpl parikiekkopaketteja Kiekkoväli cm ,8 25,8 Jousitustyyppi Hydraulinen Hydraulinen Kumielementti Kumielementti Kuljetusleveys mm Jakaja 1 Harsö 1 Harsö 2 Harsö 2 Harsö Ma. säiliökoko sekoituksessa, naudanliete m Sekoitusteho m³ / min Täyttöteho m³ / min Täyttöputki tuumaa Sekoitusputki tuumaa Nostokorkeus m Asennusaukon mitat min. cm Ilman työtasoa ma. cm Paino kg Pituus cm Lieteletkun halkaisija mm Öljyntarve ma l / min KATSO LISÄÄ:

18 PEL-Tuote sai alkunsa 30 vuotta sitten niittosilppureiden torvista, joita tehtiin niihin varaosiksi. Varsinaisen sysäyksen uudenlaiseen yritystoimintaan synnytti kivenkeräyskoneet, joita yritys alkoi valmistaa vuonna Räätälöidyt kivenkeräyskoneet keräävät tehokkaasti kivet pellolta ennen kylvöä tai kylvökseltä ja ehkäisevät näin muiden peltokoneiden kulumista ja rikkoutumista. Peltokäytön lisäksi kivenkeräyskoneita voidaan käyttää teiden kunnostamisessa, golfkentillä ja viherrakentamisessa. Tänä päivänä Kivi-Pekka tuotemerkin alla on kivenkeräyskoneiden lisäksi lautasmuokkaimet, nurmijyrät ja multivaattorit. PEL-Tuotteen tuotesarjaan kuuluu myös lietelannan kiekkomultain, joka kehitettiin vuonna Konetarjonta lietteen käsittelyyn kasvoi, kun PEL-tuote osti Livakka liiketoiminnan vuonna Livakka lietevaunuja on valmistettu jo 1970 luvulta lähtien ja on tuotemerkkinä Suomessa yksi tunnetuimmista. PEL-tuote jatkaa vakaasti Livakan kehitystä ja tänä päivänä voimme tarjota asiakkaillemme lietevaunun pienestä pintalevitysvaunusta aina isoihin ja korkeasti varusteltuihin urakointilaitteisiin. Mainoslauseemme Suomalaista osaamista Suomen kivisimmiltä pelloilta kuvastaa erinomaisesti yrityksemme ajattelu- ja toimintatapaa. PEL-Tuote Oy:n toimitilat sijaitsevat Rantasalmella järvien ja peltojen keskellä. Kiviset pellot ja vaihtelevat korkeuserot luovat vaativan testiympäristön tuotteillemme jo suoraan tehtaan ovelta. Maatalouden tarpeet hyvin tunteva ammattitaitoinen henkilökunta ja korkea käytettävien komponenttien kotimaisuusaste takaavat asiakkaillemme laadukkaan Suomalaisen tuotteen. Suomessa myynti tapahtuu suoraan loppukäyttäjälle, lukuun ottamatta Lappia, missä myynnistä vastaa Lakkapää Oy. Ulkomaille myymme jälleenmyyjien kautta. Tällä hetkellä toimitamme tuotteitamme 38 maahan ja viennin osuus liikevaihdosta on noin puolet.

19 Käyntiosoite: PEL-Tuote Oy Seppälänsalmentie RANTASALMI Laskutusosoite: PEL-Tuote Oy Ostolaskut Olavinkatu 52, 3. kerros SAVONLINNA MYYNTI Olli Lönnroos Puh (0) Jukka-Pekka Hoffren Puh (0) MYYNTI POHJOIS-SUOMI: Jussi Lappalainen Puh (0) VARAOSAMYYNTI Kivi-Pekka Samuli Saari Puh (0) Livakka, lietepumppusekoittimet Johanna Keinänen Puh (0) TEKNINEN TUKI Kivi-Pekka Eppu Sistonen Puh (0) Livakka Petri Nissinen Puh (0) Valmistaja pidättää oikeuden muutoksiin ilman ennakkoilmoitusta.
