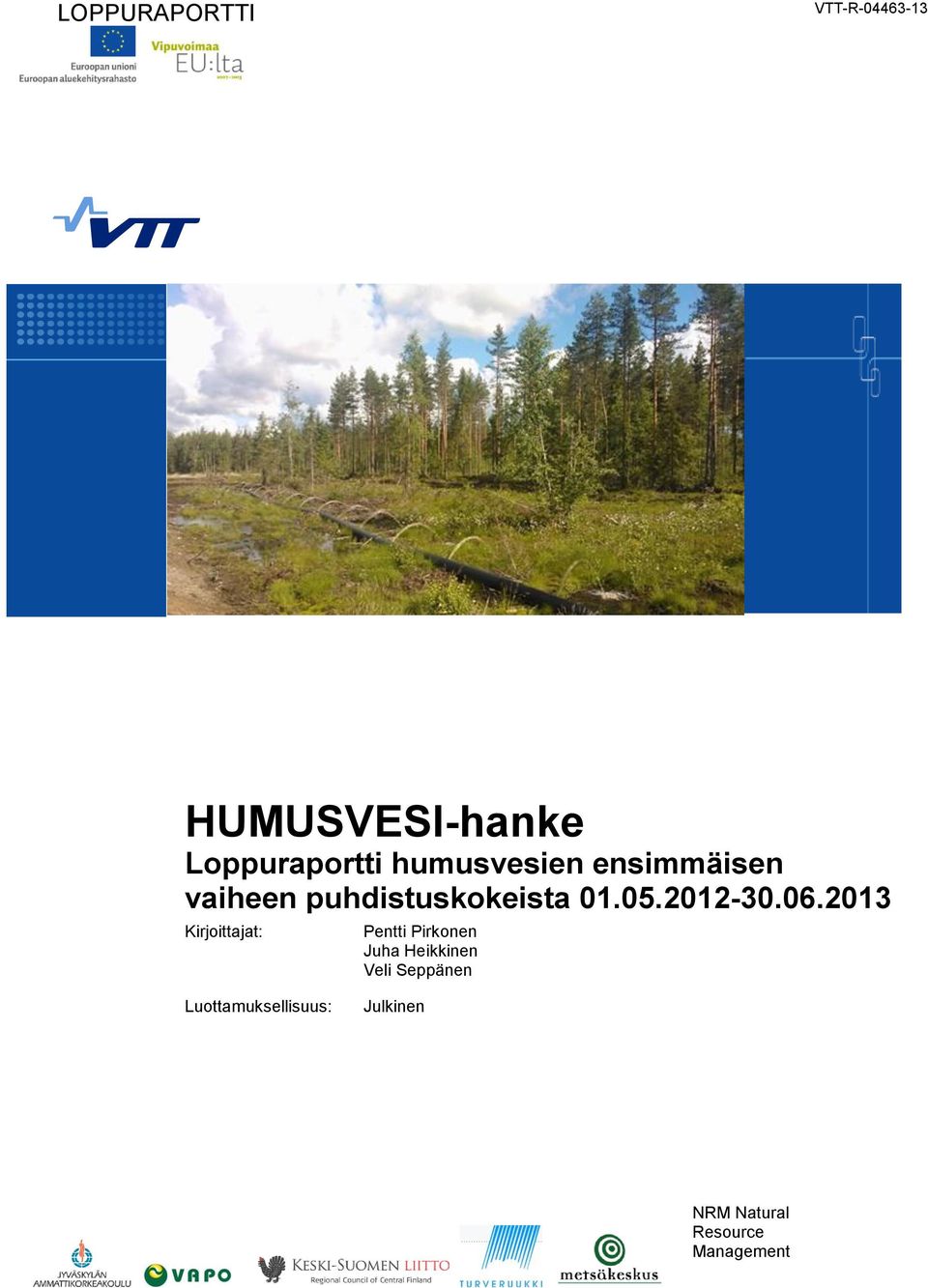

1 LOPPURAPORTTI VTT-R HUMUSVESI-hanke Loppuraportti humusvesien ensimmäisen vaiheen puhdistuskokeista Kirjoittajat: Pentti Pirkonen Juha Heikkinen Veli Seppänen Luottamuksellisuus: Julkinen NRM Natural Resource Management

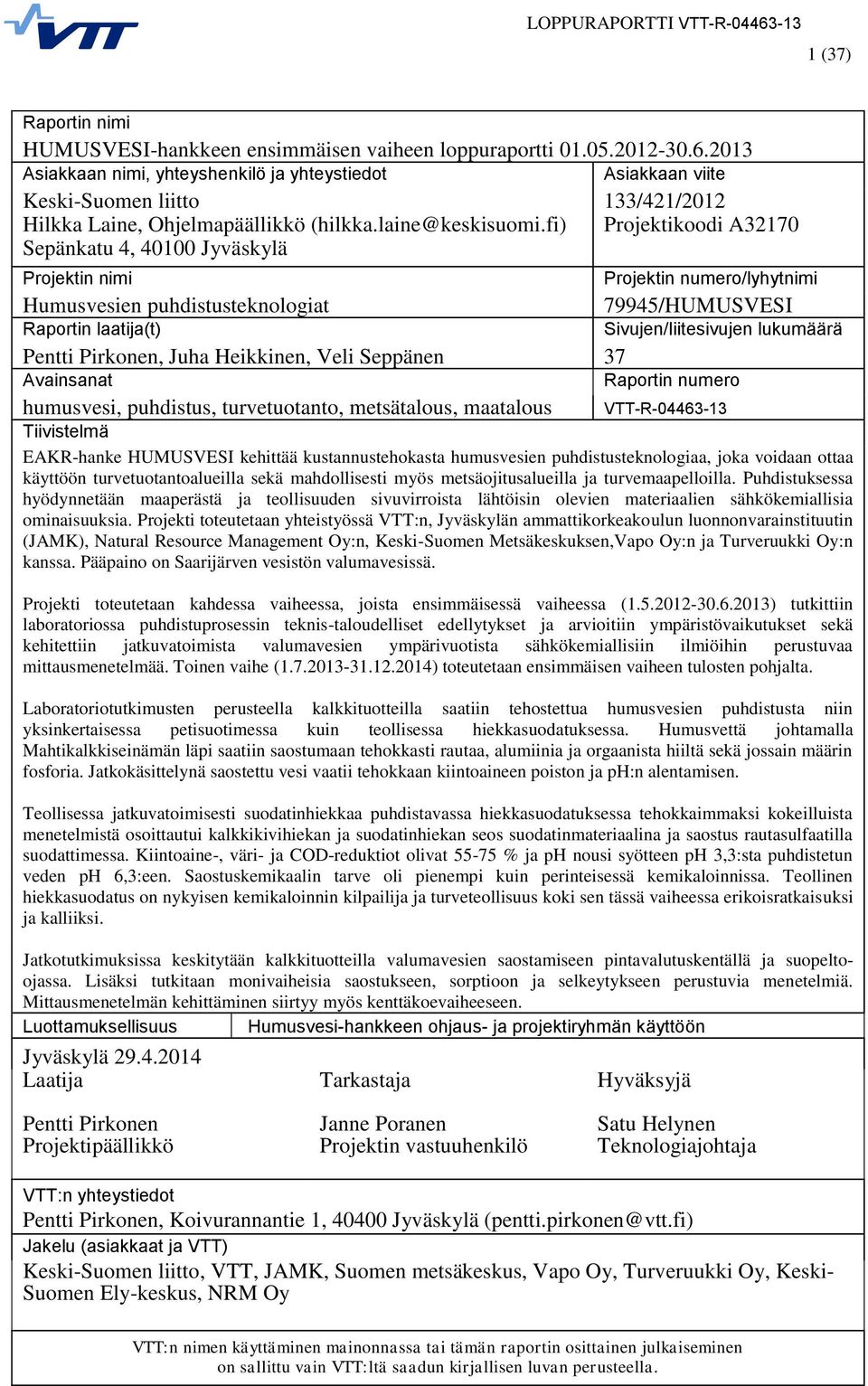

2 1 (37) Raportin nimi HUMUSVESI-hankkeen ensimmäisen vaiheen loppuraportti Asiakkaan nimi, yhteyshenkilö ja yhteystiedot Asiakkaan viite Keski-Suomen liitto Hilkka Laine, Ohjelmapäällikkö Sepänkatu 4, Jyväskylä Projektin nimi Humusvesien puhdistusteknologiat Raportin laatija(t) 133/421/2012 Projektikoodi A32170 Projektin numero/lyhytnimi 79945/HUMUSVESI Sivujen/liitesivujen lukumäärä Pentti Pirkonen, Juha Heikkinen, Veli Seppänen 37 Avainsanat Raportin numero humusvesi, puhdistus, turvetuotanto, metsätalous, maatalous VTT-R Tiivistelmä EAKR-hanke HUMUSVESI kehittää kustannustehokasta humusvesien puhdistusteknologiaa, joka voidaan ottaa käyttöön turvetuotantoalueilla sekä mahdollisesti myös metsäojitusalueilla ja turvemaapelloilla. Puhdistuksessa hyödynnetään maaperästä ja teollisuuden sivuvirroista lähtöisin olevien materiaalien sähkökemiallisia ominaisuuksia. Projekti toteutetaan yhteistyössä VTT:n, Jyväskylän ammattikorkeakoulun luonnonvarainstituutin (JAMK), Natural Resource Management Oy:n, Keski-Suomen Metsäkeskuksen,Vapo Oy:n ja Turveruukki Oy:n kanssa. Pääpaino on Saarijärven vesistön valumavesissä. Projekti toteutetaan kahdessa vaiheessa, joista ensimmäisessä vaiheessa ( ) tutkittiin laboratoriossa puhdistuprosessin teknis-taloudelliset edellytykset ja arvioitiin ympäristövaikutukset sekä kehitettiin jatkuvatoimista valumavesien ympärivuotista sähkökemiallisiin ilmiöihin perustuvaa mittausmenetelmää. Toinen vaihe ( ) toteutetaan ensimmäisen vaiheen tulosten pohjalta. Laboratoriotutkimusten perusteella kalkkituotteilla saatiin tehostettua humusvesien puhdistusta niin yksinkertaisessa petisuotimessa kuin teollisessa hiekkasuodatuksessa. Humusvettä johtamalla Mahtikalkkiseinämän läpi saatiin saostumaan tehokkasti rautaa, alumiinia ja orgaanista hiiltä sekä jossain määrin fosforia. Jatkokäsittelynä saostettu vesi vaatii tehokkaan kiintoaineen poiston ja ph:n alentamisen. Teollisessa jatkuvatoimisesti suodatinhiekkaa puhdistavassa hiekkasuodatuksessa tehokkaimmaksi kokeilluista menetelmistä osoittautui kalkkikivihiekan ja suodatinhiekan seos suodatinmateriaalina ja saostus rautasulfaatilla suodattimessa. Kiintoaine-, väri- ja COD-reduktiot olivat % ja ph nousi syötteen ph 3,3:sta puhdistetun veden ph 6,3:een. Saostuskemikaalin tarve oli pienempi kuin perinteisessä kemikaloinnissa. Teollinen hiekkasuodatus on nykyisen kemikaloinnin kilpailija ja turveteollisuus koki sen tässä vaiheessa erikoisratkaisuksi ja kalliiksi. Jatkotutkimuksissa keskitytään kalkkituotteilla valumavesien saostamiseen pintavalutuskentällä ja suopeltoojassa. Lisäksi tutkitaan monivaiheisia saostukseen, sorptioon ja selkeytykseen perustuvia menetelmiä. Mittausmenetelmän kehittäminen siirtyy myös kenttäkoevaiheeseen. Luottamuksellisuus Humusvesi-hankkeen ohjaus- ja projektiryhmän käyttöön Jyväskylä Laatija Tarkastaja Hyväksyjä Pentti Pirkonen Projektipäällikkö Janne Poranen Projektin vastuuhenkilö Satu Helynen Teknologiajohtaja VTT:n yhteystiedot Pentti Pirkonen, Koivurannantie 1, Jyväskylä (pentti.pirkonen@vtt.fi) Jakelu (asiakkaat ja VTT) Keski-Suomen liitto, VTT, JAMK, Suomen metsäkeskus, Vapo Oy, Turveruukki Oy, Keski- Suomen Ely-keskus, NRM Oy VTT:n nimen käyttäminen mainonnassa tai tämän raportin osittainen julkaiseminen on sallittu vain VTT:ltä saadun kirjallisen luvan perusteella.

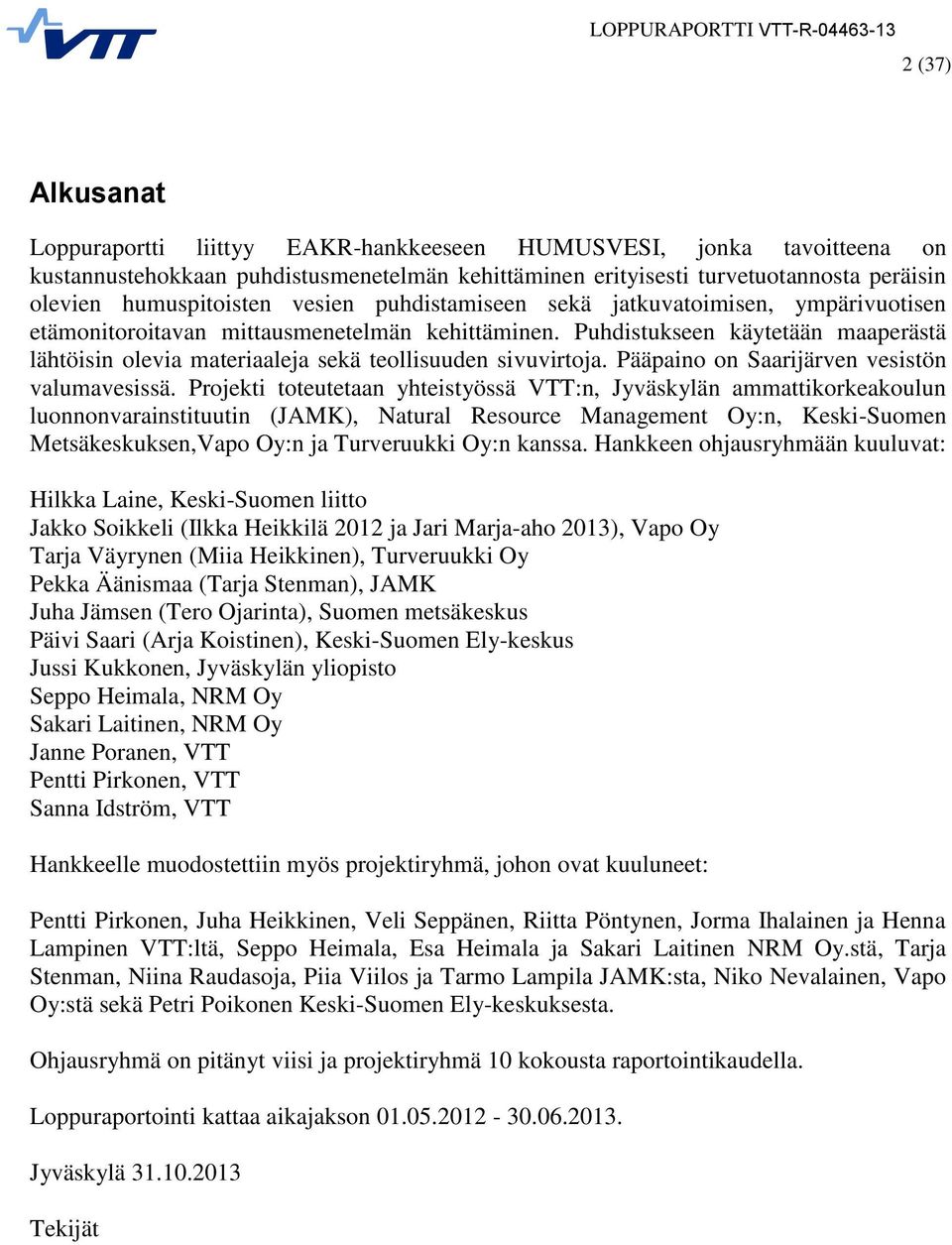

3 2 (37) Alkusanat Loppuraportti liittyy EAKR-hankkeeseen HUMUSVESI, jonka tavoitteena on kustannustehokkaan puhdistusmenetelmän kehittäminen erityisesti turvetuotannosta peräisin olevien humuspitoisten vesien puhdistamiseen sekä jatkuvatoimisen, ympärivuotisen etämonitoroitavan mittausmenetelmän kehittäminen. Puhdistukseen käytetään maaperästä lähtöisin olevia materiaaleja sekä teollisuuden sivuvirtoja. Pääpaino on Saarijärven vesistön valumavesissä. Projekti toteutetaan yhteistyössä VTT:n, Jyväskylän ammattikorkeakoulun luonnonvarainstituutin (JAMK), Natural Resource Management Oy:n, Keski-Suomen Metsäkeskuksen,Vapo Oy:n ja Turveruukki Oy:n kanssa. Hankkeen ohjausryhmään kuuluvat: Hilkka Laine, Keski-Suomen liitto Jakko Soikkeli (Ilkka Heikkilä 2012 ja Jari Marja-aho 2013), Vapo Oy Tarja Väyrynen (Miia Heikkinen), Turveruukki Oy Pekka Äänismaa (Tarja Stenman), JAMK Juha Jämsen (Tero Ojarinta), Suomen metsäkeskus Päivi Saari (Arja Koistinen), Keski-Suomen Ely-keskus Jussi Kukkonen, Jyväskylän yliopisto Seppo Heimala, NRM Oy Sakari Laitinen, NRM Oy Janne Poranen, VTT Pentti Pirkonen, VTT Sanna Idström, VTT Hankkeelle muodostettiin myös projektiryhmä, johon ovat kuuluneet: Pentti Pirkonen, Juha Heikkinen, Veli Seppänen, Riitta Pöntynen, Jorma Ihalainen ja Henna Lampinen VTT:ltä, Seppo Heimala, Esa Heimala ja Sakari Laitinen NRM Oy.stä, Tarja Stenman, Niina Raudasoja, Piia Viilos ja Tarmo Lampila JAMK:sta, Niko Nevalainen, Vapo Oy:stä sekä Petri Poikonen Keski-Suomen Ely-keskuksesta. Ohjausryhmä on pitänyt viisi ja projektiryhmä 10 kokousta raportointikaudella. Loppuraportointi kattaa aikajakson Jyväskylä Tekijät

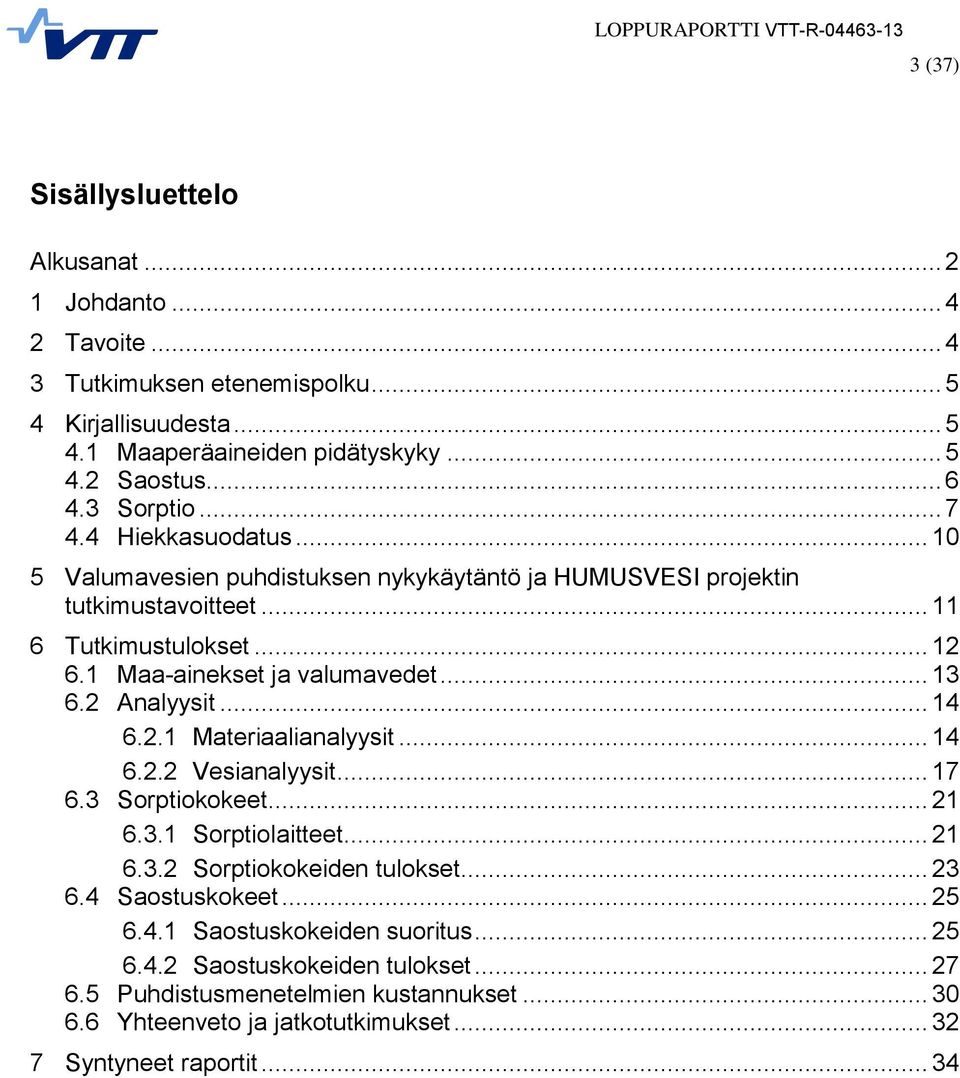

4 3 (37) Sisällysluettelo Alkusanat Johdanto Tavoite Tutkimuksen etenemispolku Kirjallisuudesta Maaperäaineiden pidätyskyky Saostus Sorptio Hiekkasuodatus Valumavesien puhdistuksen nykykäytäntö ja HUMUSVESI projektin tutkimustavoitteet Tutkimustulokset Maa-ainekset ja valumavedet Analyysit Materiaalianalyysit Vesianalyysit Sorptiokokeet Sorptiolaitteet Sorptiokokeiden tulokset Saostuskokeet Saostuskokeiden suoritus Saostuskokeiden tulokset Puhdistusmenetelmien kustannukset Yhteenveto ja jatkotutkimukset Syntyneet raportit... 34

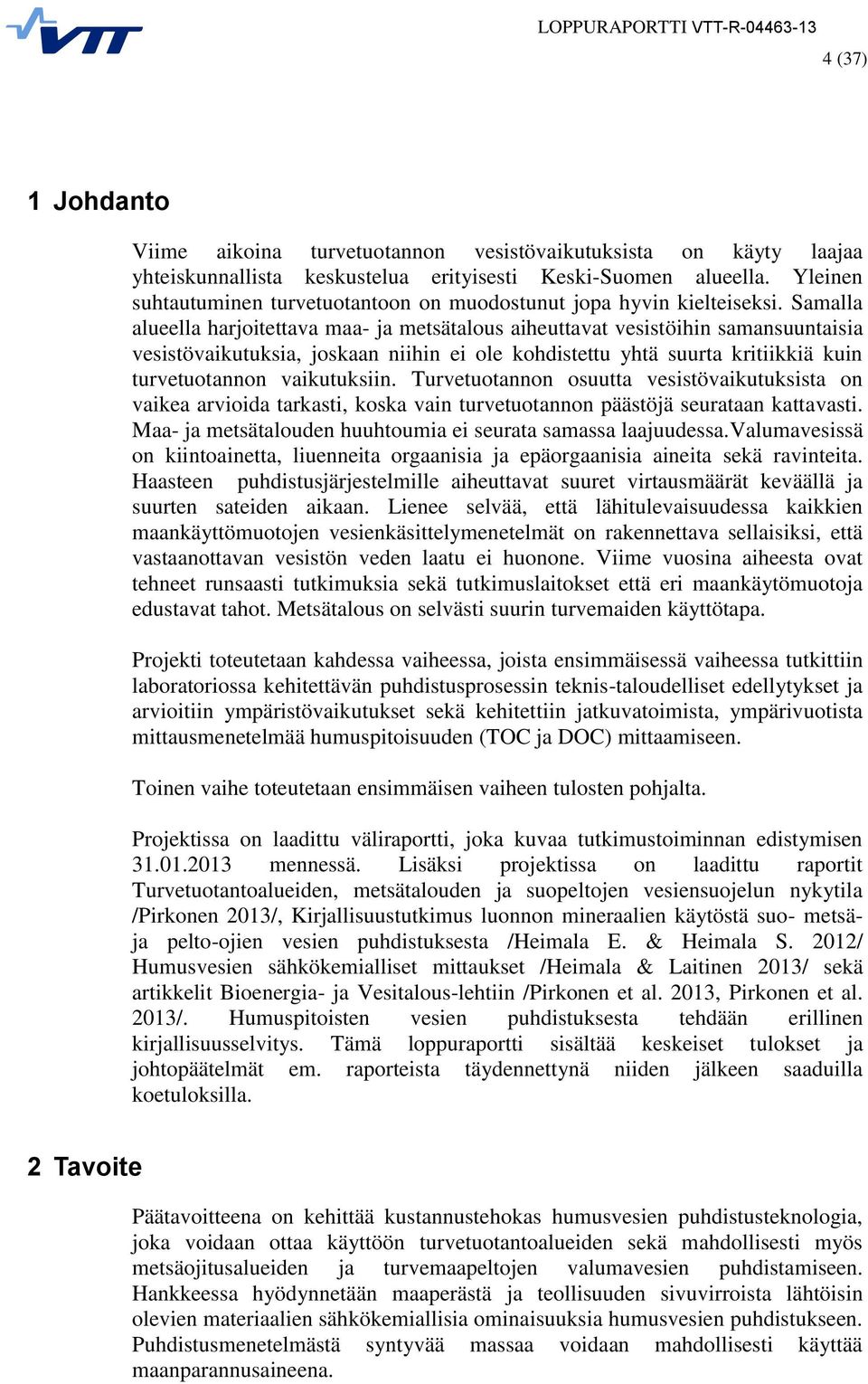

5 4 (37) 1 Johdanto Viime aikoina turvetuotannon vesistövaikutuksista on käyty laajaa yhteiskunnallista keskustelua erityisesti Keski-Suomen alueella. Yleinen suhtautuminen turvetuotantoon on muodostunut jopa hyvin kielteiseksi. Samalla alueella harjoitettava maa- ja metsätalous aiheuttavat vesistöihin samansuuntaisia vesistövaikutuksia, joskaan niihin ei ole kohdistettu yhtä suurta kritiikkiä kuin turvetuotannon vaikutuksiin. Turvetuotannon osuutta vesistövaikutuksista on vaikea arvioida tarkasti, koska vain turvetuotannon päästöjä seurataan kattavasti. Maa- ja metsätalouden huuhtoumia ei seurata samassa laajuudessa.valumavesissä on kiintoainetta, liuenneita orgaanisia ja epäorgaanisia aineita sekä ravinteita. Haasteen puhdistusjärjestelmille aiheuttavat suuret virtausmäärät keväällä ja suurten sateiden aikaan. Lienee selvää, että lähitulevaisuudessa kaikkien maankäyttömuotojen vesienkäsittelymenetelmät on rakennettava sellaisiksi, että vastaanottavan vesistön veden laatu ei huonone. Viime vuosina aiheesta ovat tehneet runsaasti tutkimuksia sekä tutkimuslaitokset että eri maankäytömuotoja edustavat tahot. Metsätalous on selvästi suurin turvemaiden käyttötapa. Projekti toteutetaan kahdessa vaiheessa, joista ensimmäisessä vaiheessa tutkittiin laboratoriossa kehitettävän puhdistusprosessin teknis-taloudelliset edellytykset ja arvioitiin ympäristövaikutukset sekä kehitettiin jatkuvatoimista, ympärivuotista mittausmenetelmää humuspitoisuuden (TOC ja DOC) mittaamiseen. Toinen vaihe toteutetaan ensimmäisen vaiheen tulosten pohjalta. Projektissa on laadittu väliraportti, joka kuvaa tutkimustoiminnan edistymisen mennessä. Lisäksi projektissa on laadittu raportit Turvetuotantoalueiden, metsätalouden ja suopeltojen vesiensuojelun nykytila /Pirkonen 2013/, Kirjallisuustutkimus luonnon mineraalien käytöstä suo- metsäja pelto-ojien vesien puhdistuksesta /Heimala E. & Heimala S. 2012/ Humusvesien sähkökemialliset mittaukset /Heimala & Laitinen 2013/ sekä artikkelit Bioenergia- ja Vesitalous-lehtiin /Pirkonen et al. 2013, Pirkonen et al. 2013/. Humuspitoisten vesien puhdistuksesta tehdään erillinen kirjallisuusselvitys. Tämä loppuraportti sisältää keskeiset tulokset ja johtopäätelmät em. raporteista täydennettynä niiden jälkeen saaduilla koetuloksilla. 2 Tavoite Päätavoitteena on kehittää kustannustehokas humusvesien puhdistusteknologia, joka voidaan ottaa käyttöön turvetuotantoalueiden sekä mahdollisesti myös metsäojitusalueiden ja turvemaapeltojen valumavesien puhdistamiseen. Hankkeessa hyödynnetään maaperästä ja teollisuuden sivuvirroista lähtöisin olevien materiaalien sähkökemiallisia ominaisuuksia humusvesien puhdistukseen. Puhdistusmenetelmästä syntyvää massaa voidaan mahdollisesti käyttää maanparannusaineena.

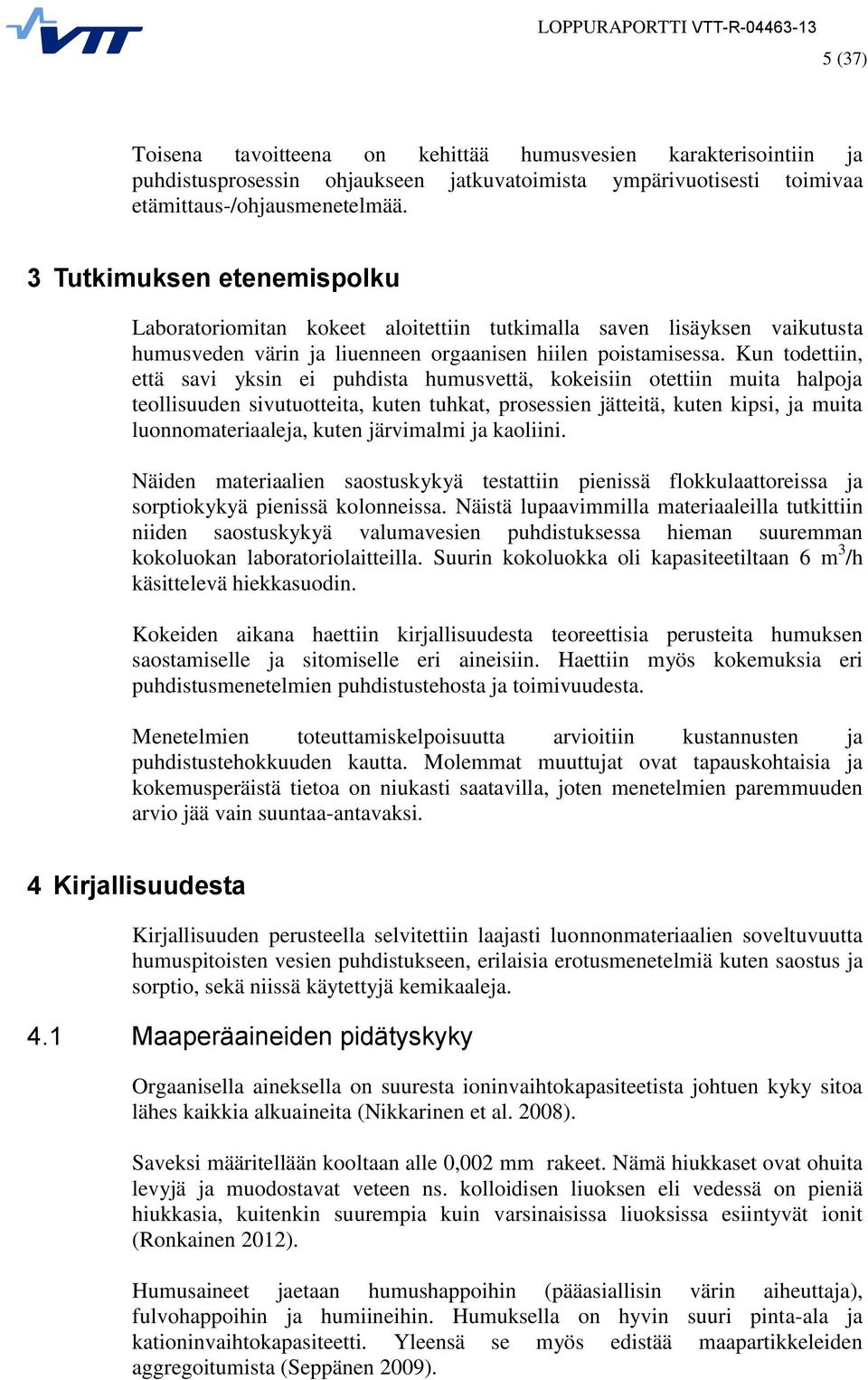

6 5 (37) Toisena tavoitteena on kehittää humusvesien karakterisointiin ja puhdistusprosessin ohjaukseen jatkuvatoimista ympärivuotisesti toimivaa etämittaus-/ohjausmenetelmää. 3 Tutkimuksen etenemispolku Laboratoriomitan kokeet aloitettiin tutkimalla saven lisäyksen vaikutusta humusveden värin ja liuenneen orgaanisen hiilen poistamisessa. Kun todettiin, että savi yksin ei puhdista humusvettä, kokeisiin otettiin muita halpoja teollisuuden sivutuotteita, kuten tuhkat, prosessien jätteitä, kuten kipsi, ja muita luonnomateriaaleja, kuten järvimalmi ja kaoliini. Näiden materiaalien saostuskykyä testattiin pienissä flokkulaattoreissa ja sorptiokykyä pienissä kolonneissa. Näistä lupaavimmilla materiaaleilla tutkittiin niiden saostuskykyä valumavesien puhdistuksessa hieman suuremman kokoluokan laboratoriolaitteilla. Suurin kokoluokka oli kapasiteetiltaan 6 m 3 /h käsittelevä hiekkasuodin. Kokeiden aikana haettiin kirjallisuudesta teoreettisia perusteita humuksen saostamiselle ja sitomiselle eri aineisiin. Haettiin myös kokemuksia eri puhdistusmenetelmien puhdistustehosta ja toimivuudesta. Menetelmien toteuttamiskelpoisuutta arvioitiin kustannusten ja puhdistustehokkuuden kautta. Molemmat muuttujat ovat tapauskohtaisia ja kokemusperäistä tietoa on niukasti saatavilla, joten menetelmien paremmuuden arvio jää vain suuntaa-antavaksi. 4 Kirjallisuudesta Kirjallisuuden perusteella selvitettiin laajasti luonnonmateriaalien soveltuvuutta humuspitoisten vesien puhdistukseen, erilaisia erotusmenetelmiä kuten saostus ja sorptio, sekä niissä käytettyjä kemikaaleja. 4.1 Maaperäaineiden pidätyskyky Orgaanisella aineksella on suuresta ioninvaihtokapasiteetista johtuen kyky sitoa lähes kaikkia alkuaineita (Nikkarinen et al. 2008). Saveksi määritellään kooltaan alle 0,002 mm rakeet. Nämä hiukkaset ovat ohuita levyjä ja muodostavat veteen ns. kolloidisen liuoksen eli vedessä on pieniä hiukkasia, kuitenkin suurempia kuin varsinaisissa liuoksissa esiintyvät ionit (Ronkainen 2012). Humusaineet jaetaan humushappoihin (pääasiallisin värin aiheuttaja), fulvohappoihin ja humiineihin. Humuksella on hyvin suuri pinta-ala ja kationinvaihtokapasiteetti. Yleensä se myös edistää maapartikkeleiden aggregoitumista (Seppänen 2009).

7 6 (37) 4.2 Saostus Haitta-aineet pidättyvät maaperään pääasiassa sorptiolla. Sorptiossa aine pidättyy nesteestä kiinteään aineeseen, ja käsittää siis adsorption, absorption, ioninvaihdon, kompleksin muodostuksen, kerasaostumisen ja kemisorption. Maaperän sorptiokapasiteettiin vaikuttavat maaperän ph, hapetus-pelkistysolot, kosteus, maaperän koostumus, vapaiden sorptiopaikkojen määrä ja reaktiivisuus, sorbentin ominaisuudet sekä kilpailevien kationien ja yhdisteiden määrä sekä kemialliset ominaisuudet (Pakkila 2008). Tekopohjaveden valmistuksessa tärkeimmät mekanismit, joiden kautta maaperään suotautuva vesi puhdistuu, ovat mekaaninen suotautuminen, adsorptio ja biokemiallinen hajoaminen. Pohjaveden muodostumisen kannalta maaperä on suodatin. Suspendoitunut kiintoaines pidättyy maaperään huokoskokojakaumien suhteessa. Adsorptiota pidetään veden tärkeimpänä puhdistumismekanismina. Adsorptiossa on kyse aineiden kiinnittymisestä maapartikkelien pinnalle kemiallisten tai sähköisten voimien vaikutuksesta. Maaperän savipitoisuus ja humuksen aromaattisuus ja hydrofobisuus parantavat adsorptiota. Maaperässä oleva orgaaninen aines ja humuksen happamuus puolestaan heikentävät adsorptiota. Tekopohjaveden kemiallinen puhdistuminen liittyy hiilen, typen, kalsiumin, raudan, mangaanin ja rikin reaktioihin. Näihin reaktioihin vaikuttavat voimakkaasti eri aineiden hapetus-pelkistystasapaino. Biokemiallisessa ja bakteeriperäisessä puhdistumisessa on pääosin kyse orgaanisen, hiilipitoisen aineen hajottamisesta hiilidioksidiksi, vedeksi, erilaisiksi hapoiksi ja uudeksi biomassaksi (Ränkman 2010). Kurrin Pro gradu tutkielmassa (2011), jossa käsitellään humuksen karakterisointia ja analytiikkaa, todetaan että merivesissä, pohjavesissä, sadevedessä sekä useimmissa järvi- ja jokivesissä on huomattavasti vähemmän humusta kuin suovesissä ja soisten valuma-alueiden jokivesissä. Esimerkiksi meressä humus saostuu veden korkean suolapitoisuuden johdosta. Toisaalta metsämaiden läpi virtaavissa puroissa vesi on kirkkaampaa kuin suoalueiden puroissa, mikä johtuu siitä että karikekerroksessa syntyvä humus pidättyy tehokkaasti mineraalimaakerroksiin, mutta turvemaissa vastaavaa pidätysmekanismia ei ole. Kemiallisessa saostuksessa kemikaalia lisätään ionireaktioiden aikaansaamiseksi tai kolloidien sähköisiä poistovoimia aiheuttavien varausten poistamiseksi, tavallisesti Al- tai Fe-suolaliuoksella. Saostuskemikaali neutraloi humuksen ja savimineraalien negatiivista pintavarausta ja saa epäpuhtaudet tarttumaan toisiinsa muodostaen isompia flokkeja. Samassa yhteydessä poistuu myös osa liuenneista aineista, jotka muodostavat metalli-ionien kanssa niukkaliukoisia yhdisteitä. Flokit erotetaan vedestä joko laskeuttamalla selkeytysaltaan pohjalle tai nostamalla pienten ilmakuplien avulla altaan pinnalle flotaation avulla. Yleensä käytetyt saostuskemikaalit laskevat veden ph:ta. Flokkauksessa muodostuneet flokit ovat heikkorakenteisia ja rikkoutuvat helposti.

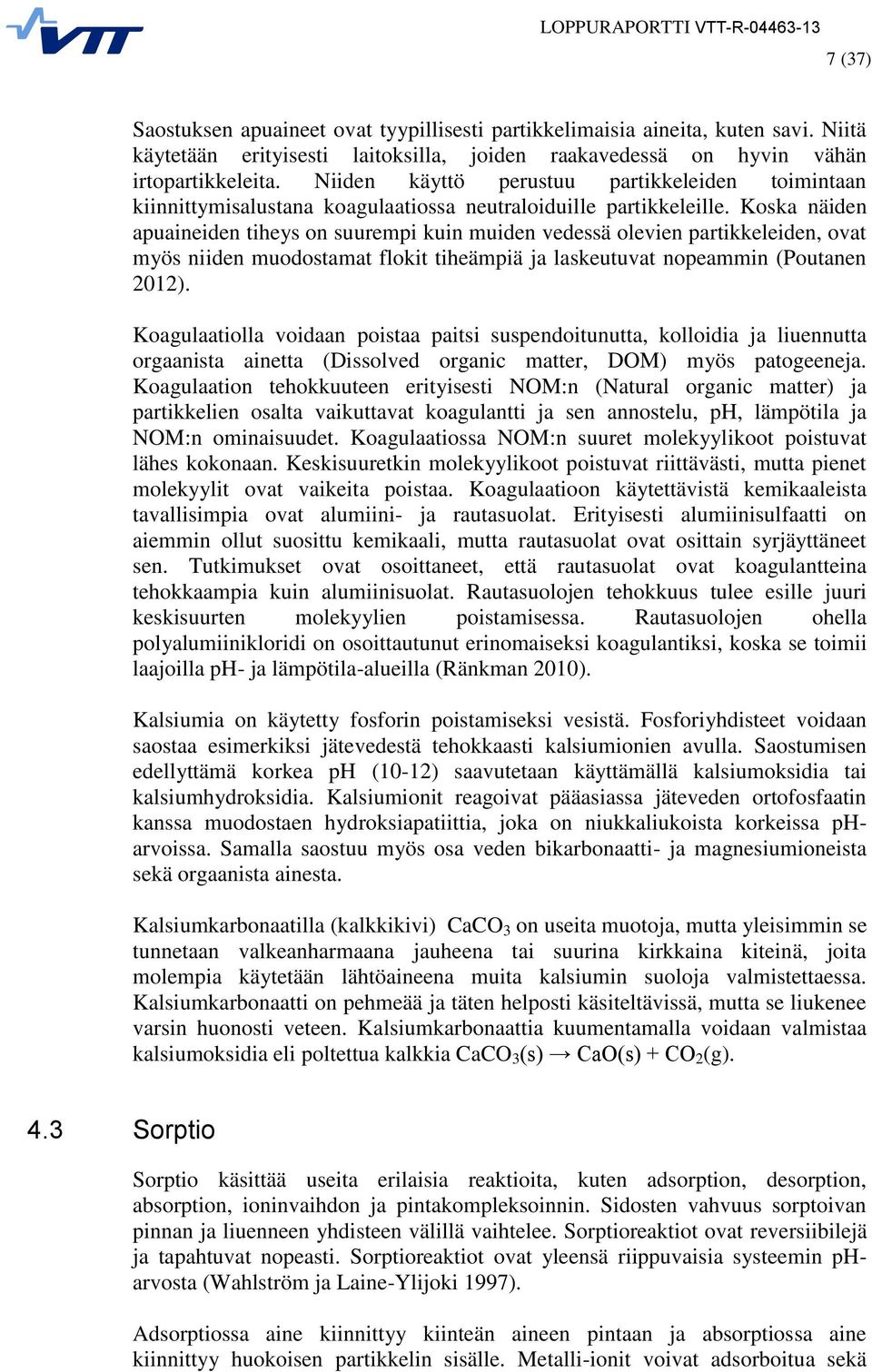

8 7 (37) Saostuksen apuaineet ovat tyypillisesti partikkelimaisia aineita, kuten savi. Niitä käytetään erityisesti laitoksilla, joiden raakavedessä on hyvin vähän irtopartikkeleita. Niiden käyttö perustuu partikkeleiden toimintaan kiinnittymisalustana koagulaatiossa neutraloiduille partikkeleille. Koska näiden apuaineiden tiheys on suurempi kuin muiden vedessä olevien partikkeleiden, ovat myös niiden muodostamat flokit tiheämpiä ja laskeutuvat nopeammin (Poutanen 2012). Koagulaatiolla voidaan poistaa paitsi suspendoitunutta, kolloidia ja liuennutta orgaanista ainetta (Dissolved organic matter, DOM) myös patogeeneja. Koagulaation tehokkuuteen erityisesti NOM:n (Natural organic matter) ja partikkelien osalta vaikuttavat koagulantti ja sen annostelu, ph, lämpötila ja NOM:n ominaisuudet. Koagulaatiossa NOM:n suuret molekyylikoot poistuvat lähes kokonaan. Keskisuuretkin molekyylikoot poistuvat riittävästi, mutta pienet molekyylit ovat vaikeita poistaa. Koagulaatioon käytettävistä kemikaaleista tavallisimpia ovat alumiini- ja rautasuolat. Erityisesti alumiinisulfaatti on aiemmin ollut suosittu kemikaali, mutta rautasuolat ovat osittain syrjäyttäneet sen. Tutkimukset ovat osoittaneet, että rautasuolat ovat koagulantteina tehokkaampia kuin alumiinisuolat. Rautasuolojen tehokkuus tulee esille juuri keskisuurten molekyylien poistamisessa. Rautasuolojen ohella polyalumiinikloridi on osoittautunut erinomaiseksi koagulantiksi, koska se toimii laajoilla ph- ja lämpötila-alueilla (Ränkman 2010). Kalsiumia on käytetty fosforin poistamiseksi vesistä. Fosforiyhdisteet voidaan saostaa esimerkiksi jätevedestä tehokkaasti kalsiumionien avulla. Saostumisen edellyttämä korkea ph (10-12) saavutetaan käyttämällä kalsiumoksidia tai kalsiumhydroksidia. Kalsiumionit reagoivat pääasiassa jäteveden ortofosfaatin kanssa muodostaen hydroksiapatiittia, joka on niukkaliukoista korkeissa pharvoissa. Samalla saostuu myös osa veden bikarbonaatti- ja magnesiumioneista sekä orgaanista ainesta. Kalsiumkarbonaatilla (kalkkikivi) CaCO 3 on useita muotoja, mutta yleisimmin se tunnetaan valkeanharmaana jauheena tai suurina kirkkaina kiteinä, joita molempia käytetään lähtöaineena muita kalsiumin suoloja valmistettaessa. Kalsiumkarbonaatti on pehmeää ja täten helposti käsiteltävissä, mutta se liukenee varsin huonosti veteen. Kalsiumkarbonaattia kuumentamalla voidaan valmistaa kalsiumoksidia eli poltettua kalkkia CaCO 3 (s) CaO(s) + CO 2 (g). 4.3 Sorptio Sorptio käsittää useita erilaisia reaktioita, kuten adsorption, desorption, absorption, ioninvaihdon ja pintakompleksoinnin. Sidosten vahvuus sorptoivan pinnan ja liuenneen yhdisteen välillä vaihtelee. Sorptioreaktiot ovat reversiibilejä ja tapahtuvat nopeasti. Sorptioreaktiot ovat yleensä riippuvaisia systeemin pharvosta (Wahlström ja Laine-Ylijoki 1997). Adsorptiossa aine kiinnittyy kiinteän aineen pintaan ja absorptiossa aine kiinnittyy huokoisen partikkelin sisälle. Metalli-ionit voivat adsorboitua sekä

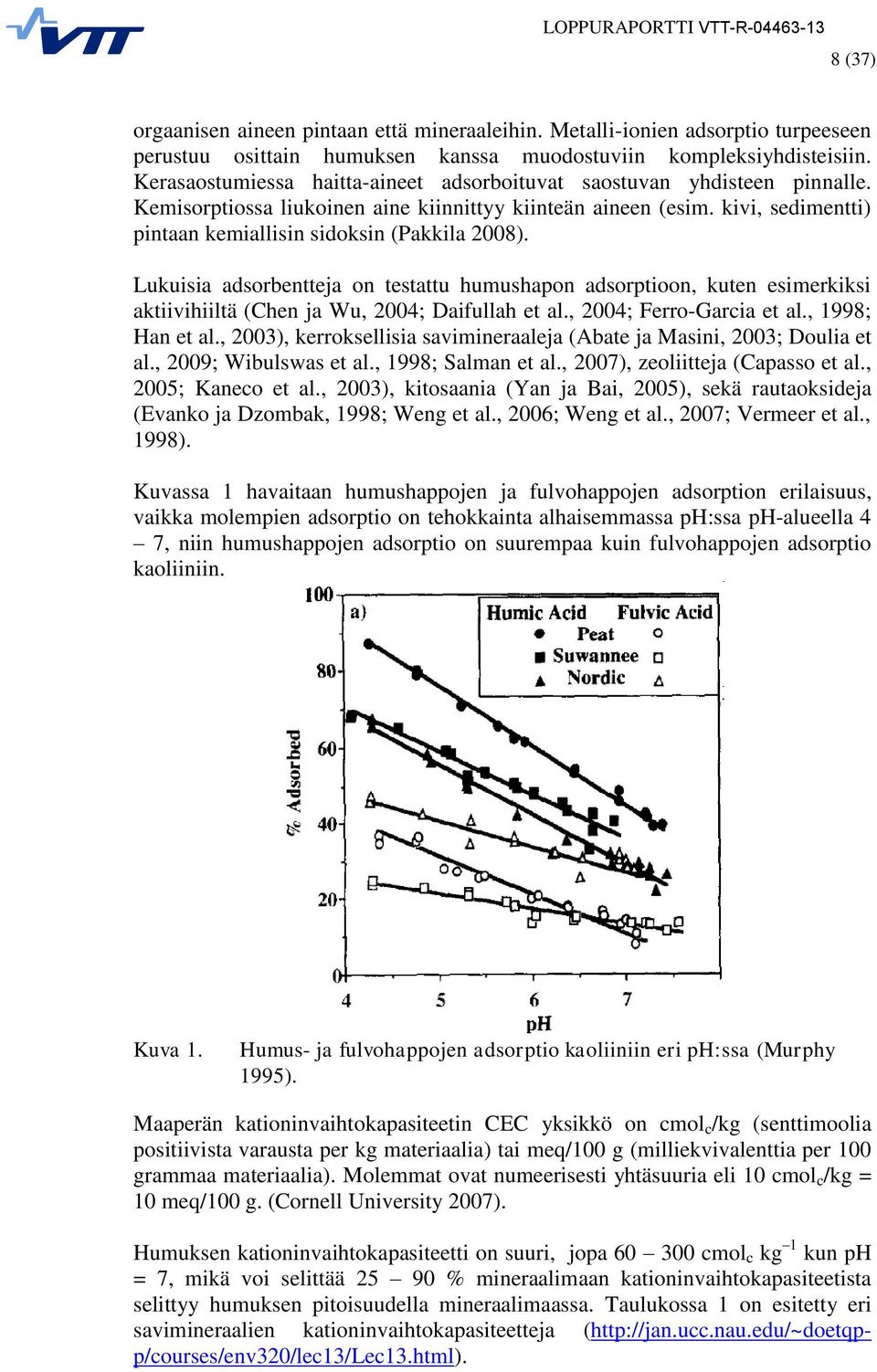

9 8 (37) orgaanisen aineen pintaan että mineraaleihin. Metalli-ionien adsorptio turpeeseen perustuu osittain humuksen kanssa muodostuviin kompleksiyhdisteisiin. Kerasaostumiessa haitta-aineet adsorboituvat saostuvan yhdisteen pinnalle. Kemisorptiossa liukoinen aine kiinnittyy kiinteän aineen (esim. kivi, sedimentti) pintaan kemiallisin sidoksin (Pakkila 2008). Lukuisia adsorbentteja on testattu humushapon adsorptioon, kuten esimerkiksi aktiivihiiltä (Chen ja Wu, 2004; Daifullah et al., 2004; Ferro-Garcia et al., 1998; Han et al., 2003), kerroksellisia savimineraaleja (Abate ja Masini, 2003; Doulia et al., 2009; Wibulswas et al., 1998; Salman et al., 2007), zeoliitteja (Capasso et al., 2005; Kaneco et al., 2003), kitosaania (Yan ja Bai, 2005), sekä rautaoksideja (Evanko ja Dzombak, 1998; Weng et al., 2006; Weng et al., 2007; Vermeer et al., 1998). Kuvassa 1 havaitaan humushappojen ja fulvohappojen adsorption erilaisuus, vaikka molempien adsorptio on tehokkainta alhaisemmassa ph:ssa ph-alueella 4 7, niin humushappojen adsorptio on suurempaa kuin fulvohappojen adsorptio kaoliiniin. Kuva 1. Humus- ja fulvohappojen adsorptio kaoliiniin eri ph:ssa (Murphy 1995). Maaperän kationinvaihtokapasiteetin CEC yksikkö on cmol c /kg (senttimoolia positiivista varausta per kg materiaalia) tai meq/100 g (milliekvivalenttia per 100 grammaa materiaalia). Molemmat ovat numeerisesti yhtäsuuria eli 10 cmol c /kg = 10 meq/100 g. (Cornell University 2007). Humuksen kationinvaihtokapasiteetti on suuri, jopa cmol c kg 1 kun ph = 7, mikä voi selittää % mineraalimaan kationinvaihtokapasiteetista selittyy humuksen pitoisuudella mineraalimaassa. Taulukossa 1 on esitetty eri savimineraalien kationinvaihtokapasiteetteja (

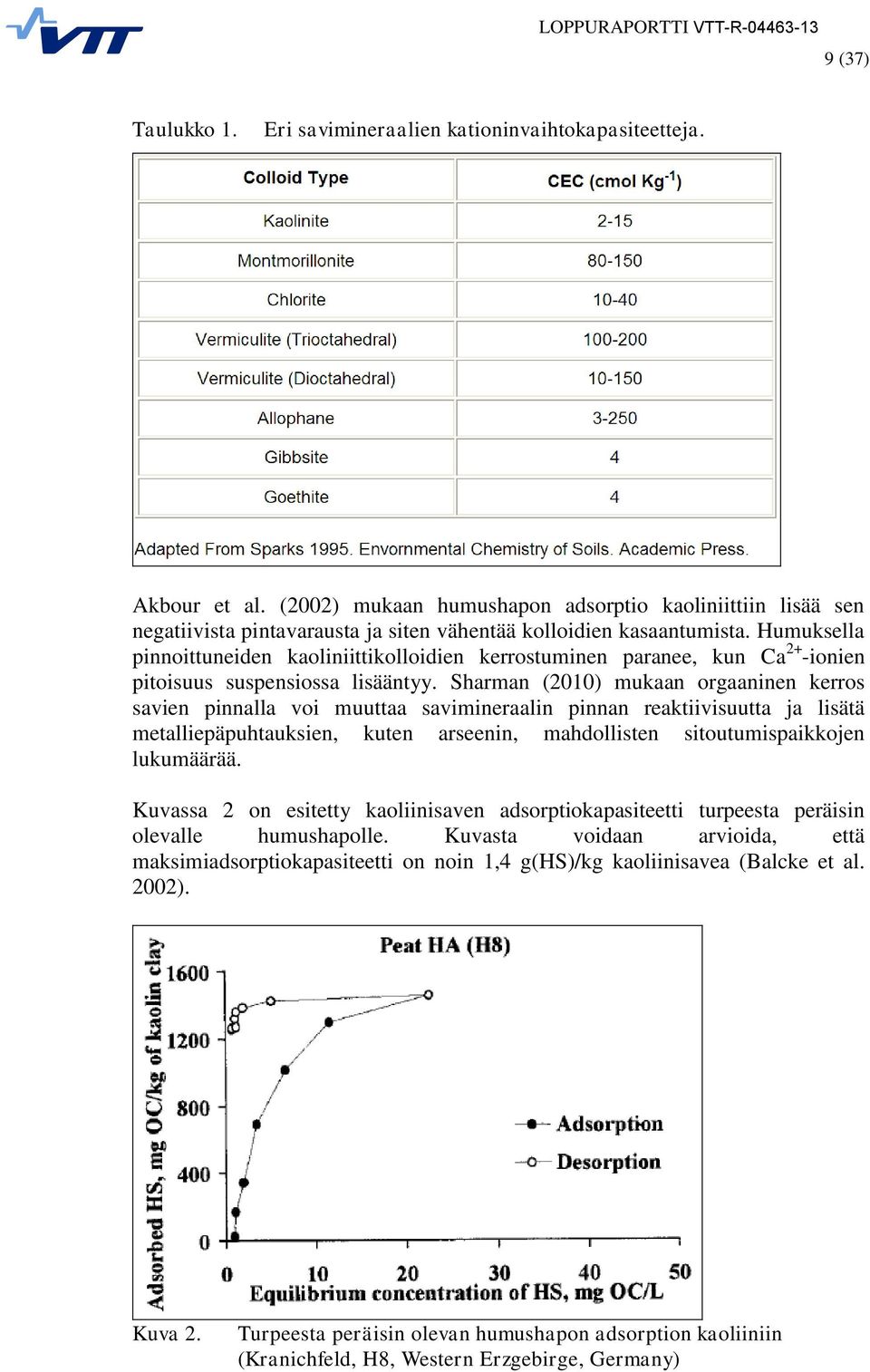

10 9 (37) Taulukko 1. Eri savimineraalien kationinvaihtokapasiteetteja. Akbour et al. (2002) mukaan humushapon adsorptio kaoliniittiin lisää sen negatiivista pintavarausta ja siten vähentää kolloidien kasaantumista. Humuksella pinnoittuneiden kaoliniittikolloidien kerrostuminen paranee, kun Ca 2+ -ionien pitoisuus suspensiossa lisääntyy. Sharman (2010) mukaan orgaaninen kerros savien pinnalla voi muuttaa savimineraalin pinnan reaktiivisuutta ja lisätä metalliepäpuhtauksien, kuten arseenin, mahdollisten sitoutumispaikkojen lukumäärää. Kuvassa 2 on esitetty kaoliinisaven adsorptiokapasiteetti turpeesta peräisin olevalle humushapolle. Kuvasta voidaan arvioida, että maksimiadsorptiokapasiteetti on noin 1,4 g(hs)/kg kaoliinisavea (Balcke et al. 2002). Kuva 2. Turpeesta peräisin olevan humushapon adsorption kaoliiniin (Kranichfeld, H8, Western Erzgebirge, Germany)

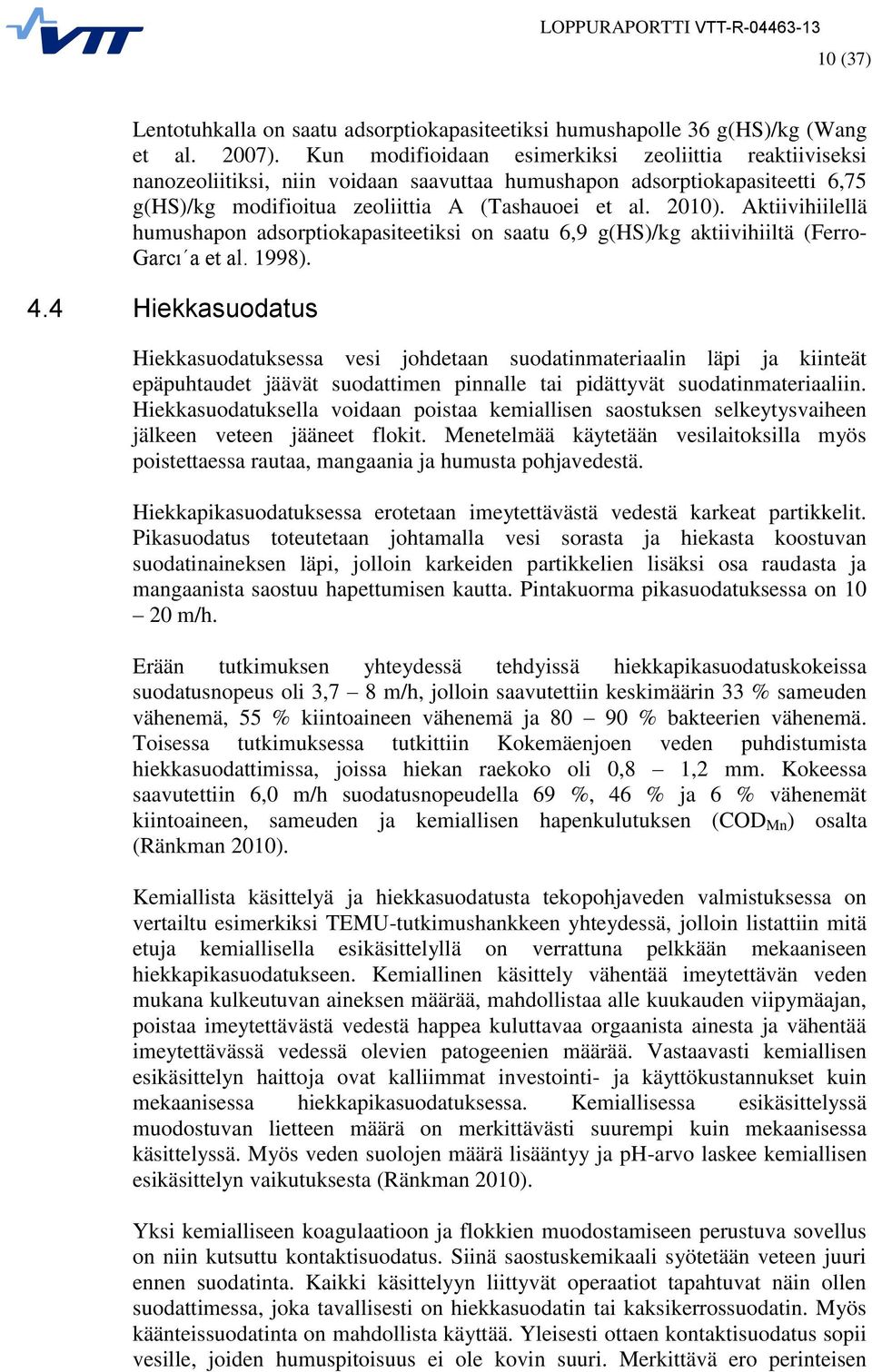

11 10 (37) Lentotuhkalla on saatu adsorptiokapasiteetiksi humushapolle 36 g(hs)/kg (Wang et al. 2007). Kun modifioidaan esimerkiksi zeoliittia reaktiiviseksi nanozeoliitiksi, niin voidaan saavuttaa humushapon adsorptiokapasiteetti 6,75 g(hs)/kg modifioitua zeoliittia A (Tashauoei et al. 2010). Aktiivihiilellä humushapon adsorptiokapasiteetiksi on saatu 6,9 g(hs)/kg aktiivihiiltä (Ferro- Garcı a et al. 1998). 4.4 Hiekkasuodatus Hiekkasuodatuksessa vesi johdetaan suodatinmateriaalin läpi ja kiinteät epäpuhtaudet jäävät suodattimen pinnalle tai pidättyvät suodatinmateriaaliin. Hiekkasuodatuksella voidaan poistaa kemiallisen saostuksen selkeytysvaiheen jälkeen veteen jääneet flokit. Menetelmää käytetään vesilaitoksilla myös poistettaessa rautaa, mangaania ja humusta pohjavedestä. Hiekkapikasuodatuksessa erotetaan imeytettävästä vedestä karkeat partikkelit. Pikasuodatus toteutetaan johtamalla vesi sorasta ja hiekasta koostuvan suodatinaineksen läpi, jolloin karkeiden partikkelien lisäksi osa raudasta ja mangaanista saostuu hapettumisen kautta. Pintakuorma pikasuodatuksessa on m/h. Erään tutkimuksen yhteydessä tehdyissä hiekkapikasuodatuskokeissa suodatusnopeus oli 3,7 8 m/h, jolloin saavutettiin keskimäärin 33 % sameuden vähenemä, 55 % kiintoaineen vähenemä ja % bakteerien vähenemä. Toisessa tutkimuksessa tutkittiin Kokemäenjoen veden puhdistumista hiekkasuodattimissa, joissa hiekan raekoko oli 0,8 1,2 mm. Kokeessa saavutettiin 6,0 m/h suodatusnopeudella 69 %, 46 % ja 6 % vähenemät kiintoaineen, sameuden ja kemiallisen hapenkulutuksen (COD Mn ) osalta (Ränkman 2010). Kemiallista käsittelyä ja hiekkasuodatusta tekopohjaveden valmistuksessa on vertailtu esimerkiksi TEMU-tutkimushankkeen yhteydessä, jolloin listattiin mitä etuja kemiallisella esikäsittelyllä on verrattuna pelkkään mekaaniseen hiekkapikasuodatukseen. Kemiallinen käsittely vähentää imeytettävän veden mukana kulkeutuvan aineksen määrää, mahdollistaa alle kuukauden viipymäajan, poistaa imeytettävästä vedestä happea kuluttavaa orgaanista ainesta ja vähentää imeytettävässä vedessä olevien patogeenien määrää. Vastaavasti kemiallisen esikäsittelyn haittoja ovat kalliimmat investointi- ja käyttökustannukset kuin mekaanisessa hiekkapikasuodatuksessa. Kemiallisessa esikäsittelyssä muodostuvan lietteen määrä on merkittävästi suurempi kuin mekaanisessa käsittelyssä. Myös veden suolojen määrä lisääntyy ja ph-arvo laskee kemiallisen esikäsittelyn vaikutuksesta (Ränkman 2010). Yksi kemialliseen koagulaatioon ja flokkien muodostamiseen perustuva sovellus on niin kutsuttu kontaktisuodatus. Siinä saostuskemikaali syötetään veteen juuri ennen suodatinta. Kaikki käsittelyyn liittyvät operaatiot tapahtuvat näin ollen suodattimessa, joka tavallisesti on hiekkasuodatin tai kaksikerrossuodatin. Myös käänteissuodatinta on mahdollista käyttää. Yleisesti ottaen kontaktisuodatus sopii vesille, joiden humuspitoisuus ei ole kovin suuri. Merkittävä ero perinteisen

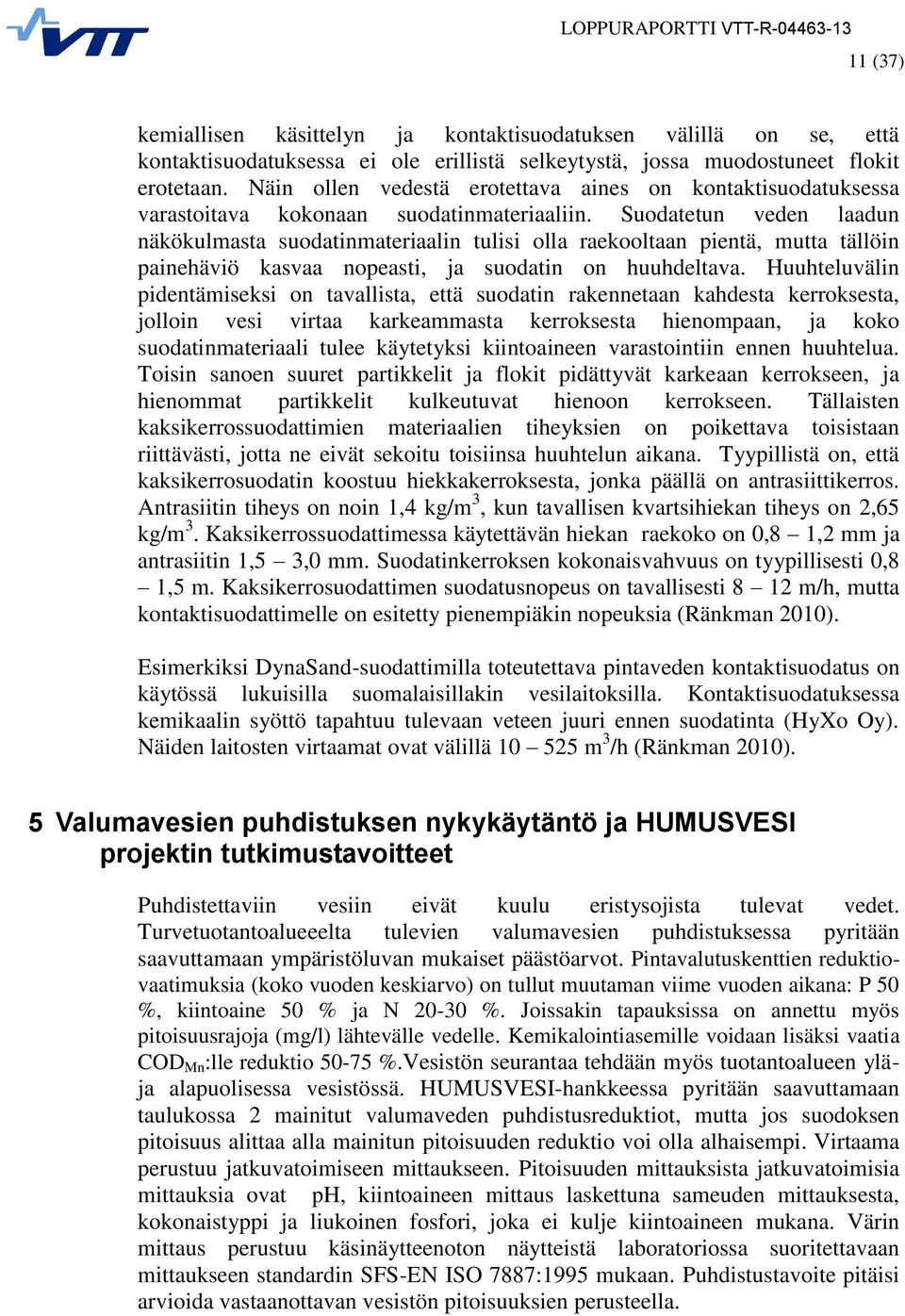

12 11 (37) kemiallisen käsittelyn ja kontaktisuodatuksen välillä on se, että kontaktisuodatuksessa ei ole erillistä selkeytystä, jossa muodostuneet flokit erotetaan. Näin ollen vedestä erotettava aines on kontaktisuodatuksessa varastoitava kokonaan suodatinmateriaaliin. Suodatetun veden laadun näkökulmasta suodatinmateriaalin tulisi olla raekooltaan pientä, mutta tällöin painehäviö kasvaa nopeasti, ja suodatin on huuhdeltava. Huuhteluvälin pidentämiseksi on tavallista, että suodatin rakennetaan kahdesta kerroksesta, jolloin vesi virtaa karkeammasta kerroksesta hienompaan, ja koko suodatinmateriaali tulee käytetyksi kiintoaineen varastointiin ennen huuhtelua. Toisin sanoen suuret partikkelit ja flokit pidättyvät karkeaan kerrokseen, ja hienommat partikkelit kulkeutuvat hienoon kerrokseen. Tällaisten kaksikerrossuodattimien materiaalien tiheyksien on poikettava toisistaan riittävästi, jotta ne eivät sekoitu toisiinsa huuhtelun aikana. Tyypillistä on, että kaksikerrosuodatin koostuu hiekkakerroksesta, jonka päällä on antrasiittikerros. Antrasiitin tiheys on noin 1,4 kg/m 3, kun tavallisen kvartsihiekan tiheys on 2,65 kg/m 3. Kaksikerrossuodattimessa käytettävän hiekan raekoko on 0,8 1,2 mm ja antrasiitin 1,5 3,0 mm. Suodatinkerroksen kokonaisvahvuus on tyypillisesti 0,8 1,5 m. Kaksikerrosuodattimen suodatusnopeus on tavallisesti 8 12 m/h, mutta kontaktisuodattimelle on esitetty pienempiäkin nopeuksia (Ränkman 2010). Esimerkiksi DynaSand-suodattimilla toteutettava pintaveden kontaktisuodatus on käytössä lukuisilla suomalaisillakin vesilaitoksilla. Kontaktisuodatuksessa kemikaalin syöttö tapahtuu tulevaan veteen juuri ennen suodatinta (HyXo Oy). Näiden laitosten virtaamat ovat välillä m 3 /h (Ränkman 2010). 5 Valumavesien puhdistuksen nykykäytäntö ja HUMUSVESI projektin tutkimustavoitteet Puhdistettaviin vesiin eivät kuulu eristysojista tulevat vedet. Turvetuotantoalueeelta tulevien valumavesien puhdistuksessa pyritään saavuttamaan ympäristöluvan mukaiset päästöarvot. Pintavalutuskenttien reduktiovaatimuksia (koko vuoden keskiarvo) on tullut muutaman viime vuoden aikana: P 50 %, kiintoaine 50 % ja N %. Joissakin tapauksissa on annettu myös pitoisuusrajoja (mg/l) lähtevälle vedelle. Kemikalointiasemille voidaan lisäksi vaatia COD Mn :lle reduktio %.Vesistön seurantaa tehdään myös tuotantoalueen yläja alapuolisessa vesistössä. HUMUSVESI-hankkeessa pyritään saavuttamaan taulukossa 2 mainitut valumaveden puhdistusreduktiot, mutta jos suodoksen pitoisuus alittaa alla mainitun pitoisuuden reduktio voi olla alhaisempi. Virtaama perustuu jatkuvatoimiseen mittaukseen. Pitoisuuden mittauksista jatkuvatoimisia mittauksia ovat ph, kiintoaineen mittaus laskettuna sameuden mittauksesta, kokonaistyppi ja liukoinen fosfori, joka ei kulje kiintoaineen mukana. Värin mittaus perustuu käsinäytteenoton näytteistä laboratoriossa suoritettavaan mittaukseen standardin SFS-EN ISO 7887:1995 mukaan. Puhdistustavoite pitäisi arvioida vastaanottavan vesistön pitoisuuksien perusteella.

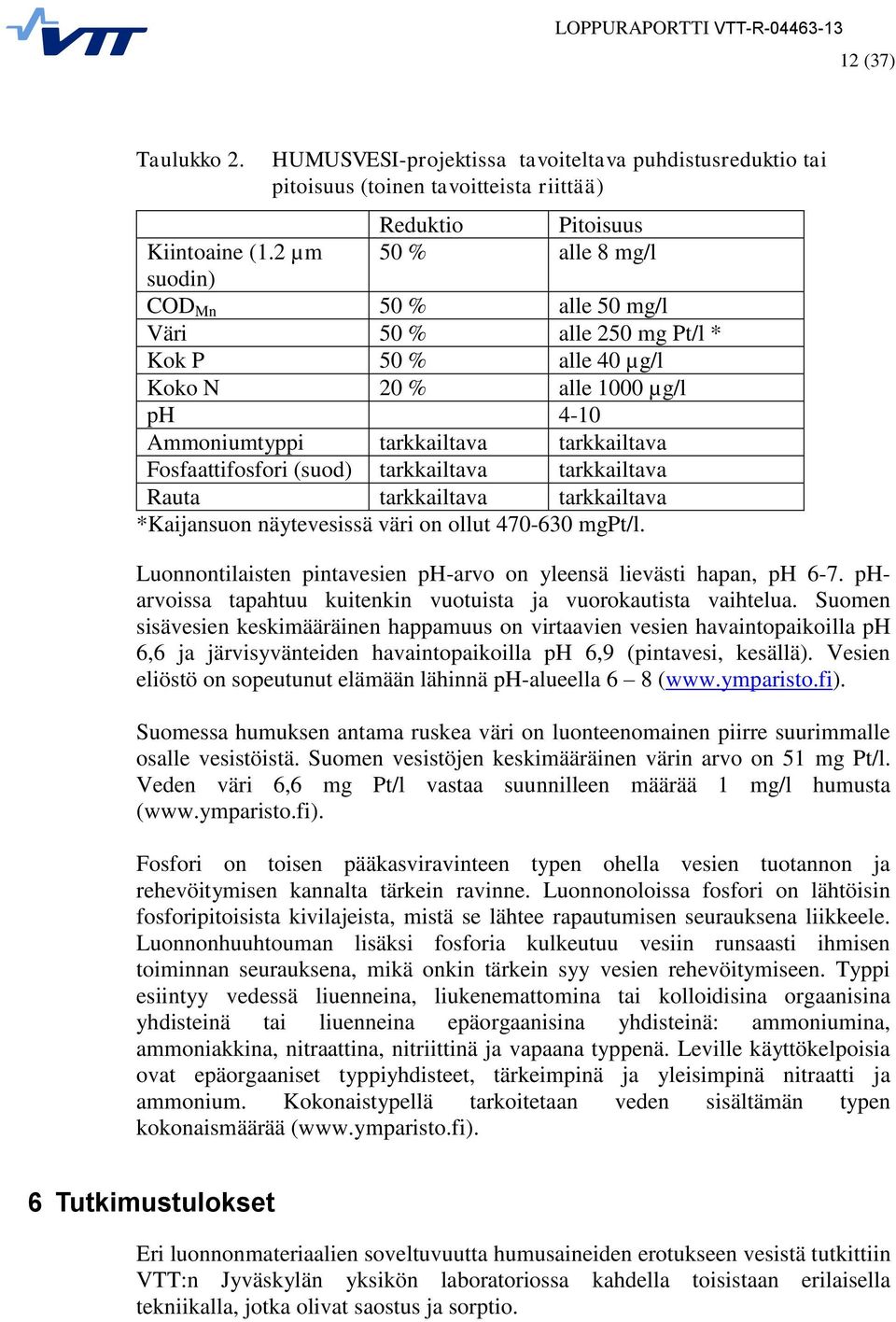

13 12 (37) Taulukko 2. HUMUSVESI-projektissa tavoiteltava puhdistusreduktio tai pitoisuus (toinen tavoitteista riittää) Reduktio Pitoisuus Kiintoaine (1.2 µm 50 % alle 8 mg/l suodin) COD Mn 50 % alle 50 mg/l Väri 50 % alle 250 mg Pt/l * Kok P 50 % alle 40 µg/l Koko N 20 % alle 1000 µg/l ph 4-10 Ammoniumtyppi tarkkailtava tarkkailtava Fosfaattifosfori (suod) tarkkailtava tarkkailtava Rauta tarkkailtava tarkkailtava *Kaijansuon näytevesissä väri on ollut mgpt/l. Luonnontilaisten pintavesien ph-arvo on yleensä lievästi hapan, ph 6-7. pharvoissa tapahtuu kuitenkin vuotuista ja vuorokautista vaihtelua. Suomen sisävesien keskimääräinen happamuus on virtaavien vesien havaintopaikoilla ph 6,6 ja järvisyvänteiden havaintopaikoilla ph 6,9 (pintavesi, kesällä). Vesien eliöstö on sopeutunut elämään lähinnä ph-alueella 6 8 ( Suomessa humuksen antama ruskea väri on luonteenomainen piirre suurimmalle osalle vesistöistä. Suomen vesistöjen keskimääräinen värin arvo on 51 mg Pt/l. Veden väri 6,6 mg Pt/l vastaa suunnilleen määrää 1 mg/l humusta ( Fosfori on toisen pääkasviravinteen typen ohella vesien tuotannon ja rehevöitymisen kannalta tärkein ravinne. Luonnonoloissa fosfori on lähtöisin fosforipitoisista kivilajeista, mistä se lähtee rapautumisen seurauksena liikkeele. Luonnonhuuhtouman lisäksi fosforia kulkeutuu vesiin runsaasti ihmisen toiminnan seurauksena, mikä onkin tärkein syy vesien rehevöitymiseen. Typpi esiintyy vedessä liuenneina, liukenemattomina tai kolloidisina orgaanisina yhdisteinä tai liuenneina epäorgaanisina yhdisteinä: ammoniumina, ammoniakkina, nitraattina, nitriittinä ja vapaana typpenä. Leville käyttökelpoisia ovat epäorgaaniset typpiyhdisteet, tärkeimpinä ja yleisimpinä nitraatti ja ammonium. Kokonaistypellä tarkoitetaan veden sisältämän typen kokonaismäärää ( 6 Tutkimustulokset Eri luonnonmateriaalien soveltuvuutta humusaineiden erotukseen vesistä tutkittiin VTT:n Jyväskylän yksikön laboratoriossa kahdella toisistaan erilaisella tekniikalla, jotka olivat saostus ja sorptio.

14 13 (37) 6.1 Maa-ainekset ja valumavedet Humuksen saostamistutkimukset aloitettiin alkuperäisen idean mukaan erilaisilla savilla. Tutkimuksen kuluessa kuitenkin jouduttiin maa-ainesvalikoimaa laajentamaan runsaasti, koska pelkillä savilla ei saatu riittävän hyviä tuloksia. Tutkimuksissa mukana olevia puhdistusmateriaaleja ovat, kuva 3: Erilaiset savet Erilaiset tuhkat (Keljonlahden ja Kaipolan lentotuhka, ja Keljonlahden pohjatuhka) Kalkkikivi (kalsiumkarbonaatti) Sammutettu kalkki (kalsiumhydroksidi) Mahtikalkki (kalkkikivirouhe joka sisältää n. 20 % sammutettua kalkkia) Kipsi (kalsiumsulfaatti) Kaoliini (alumiinisilikaatti) Biotiitti (tumma kiille, silikaattimineraali) Järvimalmi (rautaoksideja) Alumiinisulfaatti (jauhemainen) Ferrisulfaatti (nestemäinen ja rakeinen) Kuva 3. Projektissa testattuja materiaaleja ja kemikaaleja. Alumiinisulfaatti ja ferrisulfaatti ovat vertailuaineina, koska niitä on käytetty valumavesien kemikalointiin. Alumiinisulfaattia ei käytetä enää, koska se voi olla haitallista vesieliöille. Valumavedet valittiin siten, että ne suurimmaksi osaksi edustavat Saarijärven vesistön valuma-aluetta. Turvetuotannon valumavesistä tutkimuksen kohteeksi otettiin Mesiänsuo Joutsasta, Löytynneva Ylivieskasta ja Kaijansuon lohkot L32 ja L33 Karstulasta (pääkohde). Teollisen hiekkasuotimen kokeisiin vesi tuotiin tankkiautoilla TASO-hankkeen seurannassa olevalta lohkolta Kaijansuolta. Metsätalousvesikohteeksi valittiin metsäojavesi Kyyjärveltä, joka on peräisin

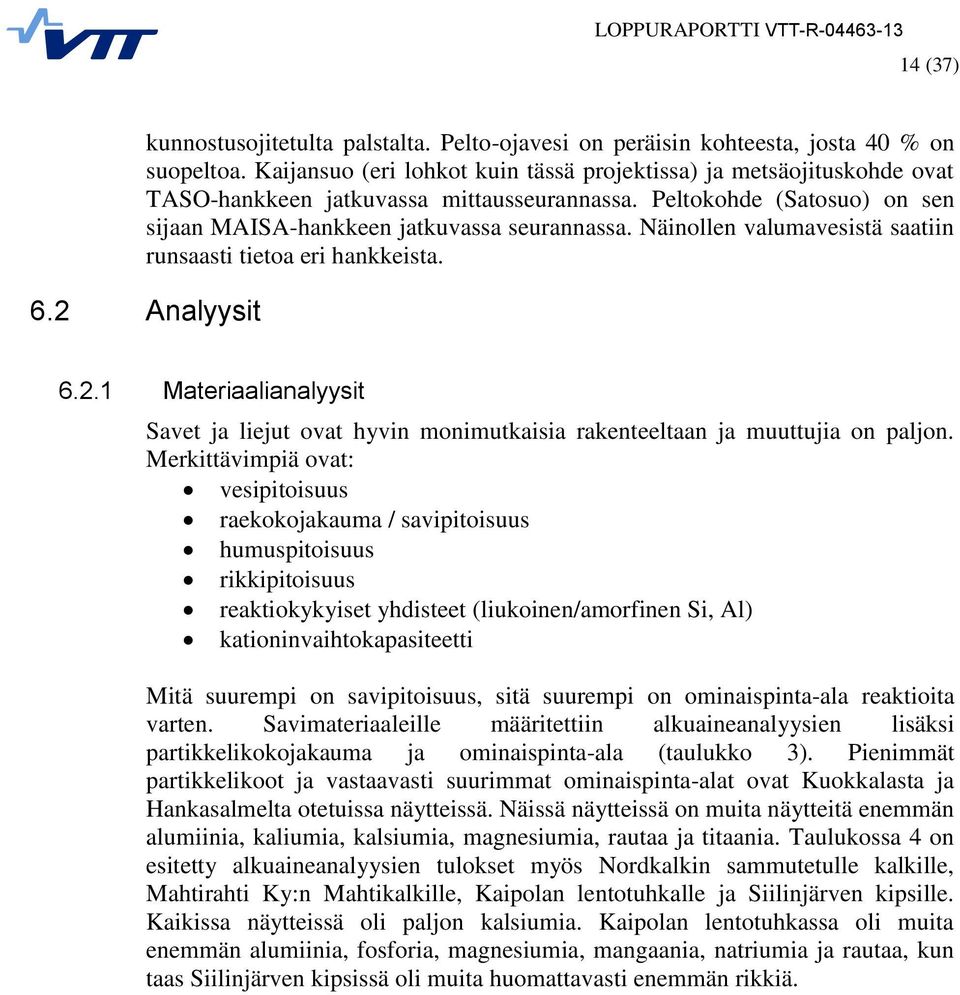

15 14 (37) kunnostusojitetulta palstalta. Pelto-ojavesi on peräisin kohteesta, josta 40 % on suopeltoa. Kaijansuo (eri lohkot kuin tässä projektissa) ja metsäojituskohde ovat TASO-hankkeen jatkuvassa mittausseurannassa. Peltokohde (Satosuo) on sen sijaan MAISA-hankkeen jatkuvassa seurannassa. Näinollen valumavesistä saatiin runsaasti tietoa eri hankkeista. 6.2 Analyysit Materiaalianalyysit Savet ja liejut ovat hyvin monimutkaisia rakenteeltaan ja muuttujia on paljon. Merkittävimpiä ovat: vesipitoisuus raekokojakauma / savipitoisuus humuspitoisuus rikkipitoisuus reaktiokykyiset yhdisteet (liukoinen/amorfinen Si, Al) kationinvaihtokapasiteetti Mitä suurempi on savipitoisuus, sitä suurempi on ominaispinta-ala reaktioita varten. Savimateriaaleille määritettiin alkuaineanalyysien lisäksi partikkelikokojakauma ja ominaispinta-ala (taulukko 3). Pienimmät partikkelikoot ja vastaavasti suurimmat ominaispinta-alat ovat Kuokkalasta ja Hankasalmelta otetuissa näytteissä. Näissä näytteissä on muita näytteitä enemmän alumiinia, kaliumia, kalsiumia, magnesiumia, rautaa ja titaania. Taulukossa 4 on esitetty alkuaineanalyysien tulokset myös Nordkalkin sammutetulle kalkille, Mahtirahti Ky:n Mahtikalkille, Kaipolan lentotuhkalle ja Siilinjärven kipsille. Kaikissa näytteissä oli paljon kalsiumia. Kaipolan lentotuhkassa oli muita enemmän alumiinia, fosforia, magnesiumia, mangaania, natriumia ja rautaa, kun taas Siilinjärven kipsissä oli muita huomattavasti enemmän rikkiä.

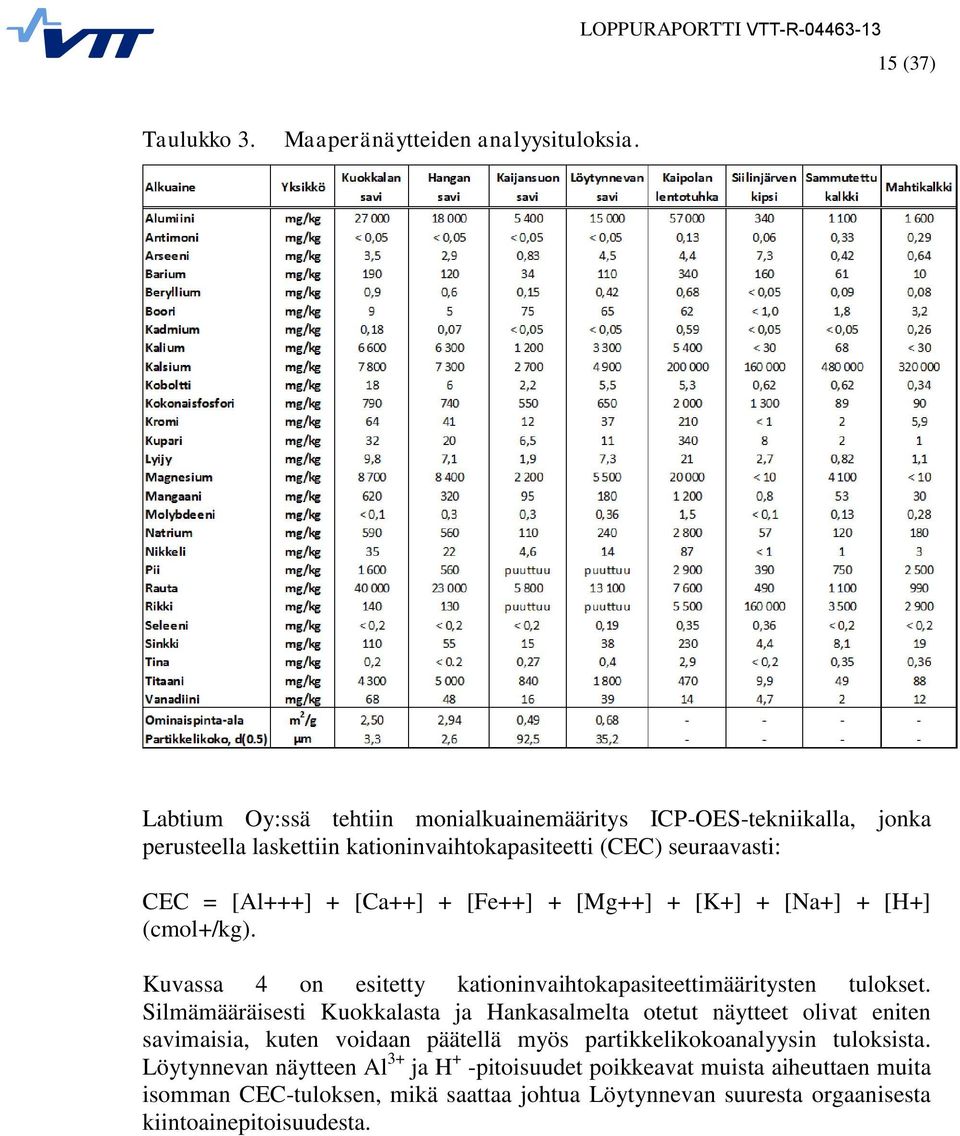

16 15 (37) Taulukko 3. Maaperänäytteiden analyysituloksia. Labtium Oy:ssä tehtiin monialkuainemääritys ICP-OES-tekniikalla, jonka perusteella laskettiin kationinvaihtokapasiteetti (CEC) seuraavasti: CEC = [Al+++] + [Ca++] + [Fe++] + [Mg++] + [K+] + [Na+] + [H+] (cmol+/kg). Kuvassa 4 on esitetty kationinvaihtokapasiteettimääritysten tulokset. Silmämääräisesti Kuokkalasta ja Hankasalmelta otetut näytteet olivat eniten savimaisia, kuten voidaan päätellä myös partikkelikokoanalyysin tuloksista. Löytynnevan näytteen Al 3+ ja H + -pitoisuudet poikkeavat muista aiheuttaen muita isomman CEC-tuloksen, mikä saattaa johtua Löytynnevan suuresta orgaanisesta kiintoainepitoisuudesta.

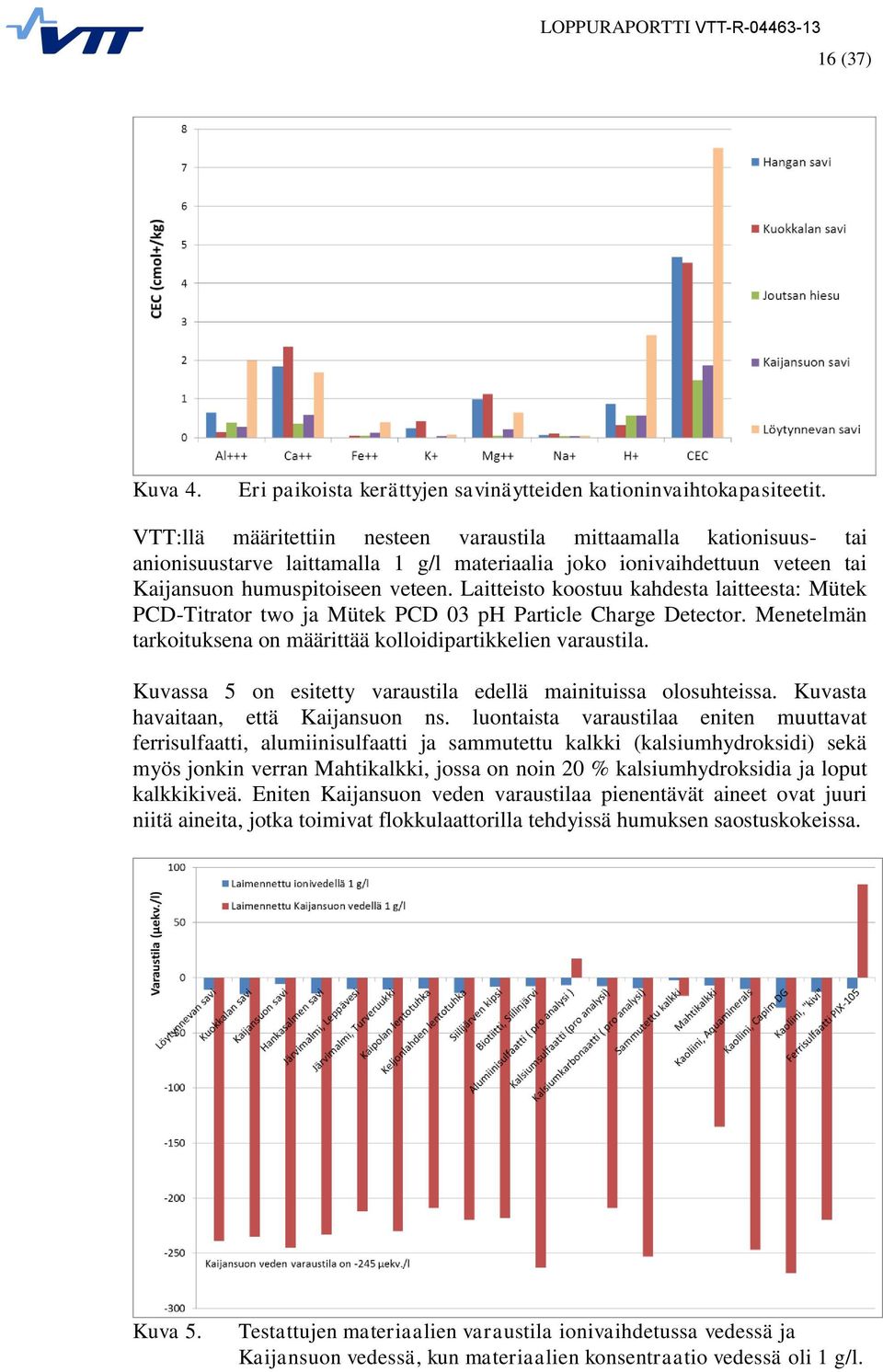

17 16 (37) Kuva 4. Eri paikoista kerättyjen savinäytteiden kationinvaihtokapasiteetit. VTT:llä määritettiin nesteen varaustila mittaamalla kationisuus- tai anionisuustarve laittamalla 1 g/l materiaalia joko ionivaihdettuun veteen tai Kaijansuon humuspitoiseen veteen. Laitteisto koostuu kahdesta laitteesta: Mütek PCD-Titrator two ja Mütek PCD 03 ph Particle Charge Detector. Menetelmän tarkoituksena on määrittää kolloidipartikkelien varaustila. Kuvassa 5 on esitetty varaustila edellä mainituissa olosuhteissa. Kuvasta havaitaan, että Kaijansuon ns. luontaista varaustilaa eniten muuttavat ferrisulfaatti, alumiinisulfaatti ja sammutettu kalkki (kalsiumhydroksidi) sekä myös jonkin verran Mahtikalkki, jossa on noin 20 % kalsiumhydroksidia ja loput kalkkikiveä. Eniten Kaijansuon veden varaustilaa pienentävät aineet ovat juuri niitä aineita, jotka toimivat flokkulaattorilla tehdyissä humuksen saostuskokeissa. Kuva 5. Testattujen materiaalien varaustila ionivaihdetussa vedessä ja Kaijansuon vedessä, kun materiaalien konsentraatio vedessä oli 1 g/l.

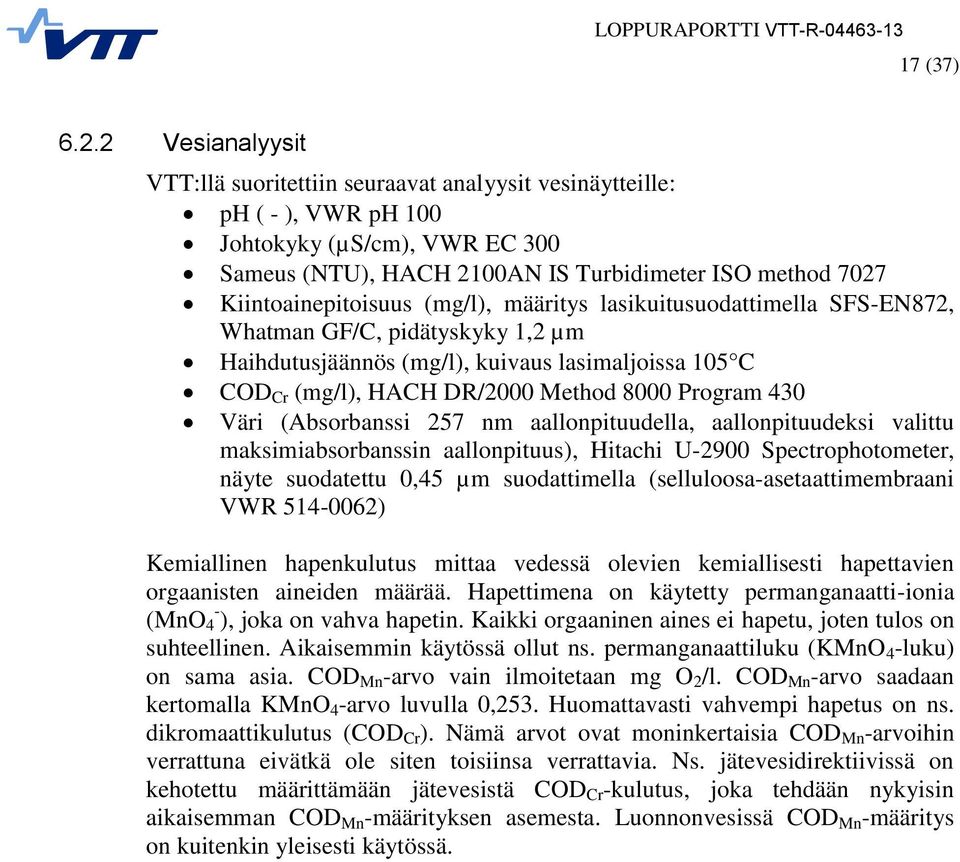

18 17 (37) Vesianalyysit VTT:llä suoritettiin seuraavat analyysit vesinäytteille: ph ( - ), VWR ph 100 Johtokyky (µs/cm), VWR EC 300 Sameus (NTU), HACH 2100AN IS Turbidimeter ISO method 7027 Kiintoainepitoisuus (mg/l), määritys lasikuitusuodattimella SFS-EN872, Whatman GF/C, pidätyskyky 1,2 µm Haihdutusjäännös (mg/l), kuivaus lasimaljoissa 105 C COD Cr (mg/l), HACH DR/2000 Method 8000 Program 430 Väri (Absorbanssi 257 nm aallonpituudella, aallonpituudeksi valittu maksimiabsorbanssin aallonpituus), Hitachi U-2900 Spectrophotometer, näyte suodatettu 0,45 µm suodattimella (selluloosa-asetaattimembraani VWR ) Kemiallinen hapenkulutus mittaa vedessä olevien kemiallisesti hapettavien orgaanisten aineiden määrää. Hapettimena on käytetty permanganaatti-ionia (MnO 4 - ), joka on vahva hapetin. Kaikki orgaaninen aines ei hapetu, joten tulos on suhteellinen. Aikaisemmin käytössä ollut ns. permanganaattiluku (KMnO 4 -luku) on sama asia. COD Mn -arvo vain ilmoitetaan mg O 2 /l. COD Mn -arvo saadaan kertomalla KMnO 4 -arvo luvulla 0,253. Huomattavasti vahvempi hapetus on ns. dikromaattikulutus (COD Cr ). Nämä arvot ovat moninkertaisia COD Mn -arvoihin verrattuna eivätkä ole siten toisiinsa verrattavia. Ns. jätevesidirektiivissä on kehotettu määrittämään jätevesistä COD Cr -kulutus, joka tehdään nykyisin aikaisemman COD Mn -määrityksen asemesta. Luonnonvesissä COD Mn -määritys on kuitenkin yleisesti käytössä.

19 18 (37) Valituista kokeista lähetettiin näytteitä Ambioticaan, jossa määritettiin: Väri (mg Pt/l), SFS-EN ISO 7887:2012 NH4-N (µg/l) SFS3032:1976 NO2-N (µg/l) A40D (Aquakem) NO3-N (µg/l) SFS-EN ISO 13395:1996 (modif.) PO4-P (µg/l) A40A (Aquakem) Kloridi (mg/l) SFS-EN ISO :09 modif. Org.hiili (mg/l) SFS-EN 1484:1997 modif Silikaatti (mg/l) A40F (Aquakem) Sulfaatti (mg/l) SFS-EN ISO :09 modif. Alumiini (µg/l) SFS-EN ISO :05modif. Antimoni (µg/l) SFS-EN ISO :05modif. Arseeni (µg/l) SFS-EN ISO :05modif. Barium (µg/l) SFS-EN ISO :05modif. Beryllium (µg/l) SFS-EN ISO :05modif. Boori (µg/l) SFS-EN ISO :05modif. Kadmium (µg/l) SFS-EN ISO :05modif. Kalium (mg/l) SFS-EN ISO 11885: 09 modif. Kalsium (mg/l) SFS-EN ISO 11885: 09 modif. Koboltti (µg/l) SFS-EN ISO :05modif. Kokonaisfosfori (µg/l) SFS-EN ISO :05modif. Kokonaisrikki (mg/l) SFS-EN ISO 11885: 09 modif. Kromi (µg/l) SFS-EN ISO :05modif. Kupari (µg/l) SFS-EN ISO :05modif. Lyijy (µg/l) SFS-EN ISO :05modif. Magnesium (mg/l) SFS-EN ISO 11885: 09 modif. Mangaani (µg/l) SFS-EN ISO :05modif. Molybdeeni (µg/l) SFS-EN ISO :05modif. Natrium (mg/l) SFS-EN ISO 11885: 09 modif. Nikkeli (µg/l) SFS-EN ISO :05modif. Rauta (µg/l) SFS-EN ISO 11885: 09 modif. Seleeni (µg/l) SFS-EN ISO :05modif. Sinkki (µg/l) SFS-EN ISO :05modif. Tina (µg/l) SFS-EN ISO :05modif. Titaani (µg/l) SFS-EN ISO :05modif. Vanadiini (µg/l) SFS-EN ISO :05modif. Taulukossa 4 on esitetty sekä VTT:llä (väri Abs 257 nm, COD Cr ja kiintoainepitoisuus) että Ambioticassa (väri mg Pt/l, TOC, kokonaistyppi, kokonaisfosfori, sulfaatti, alumiini ja rauta) tehtyjen määritysten tuloksia kokeissa käytetyille vesinäytteille.

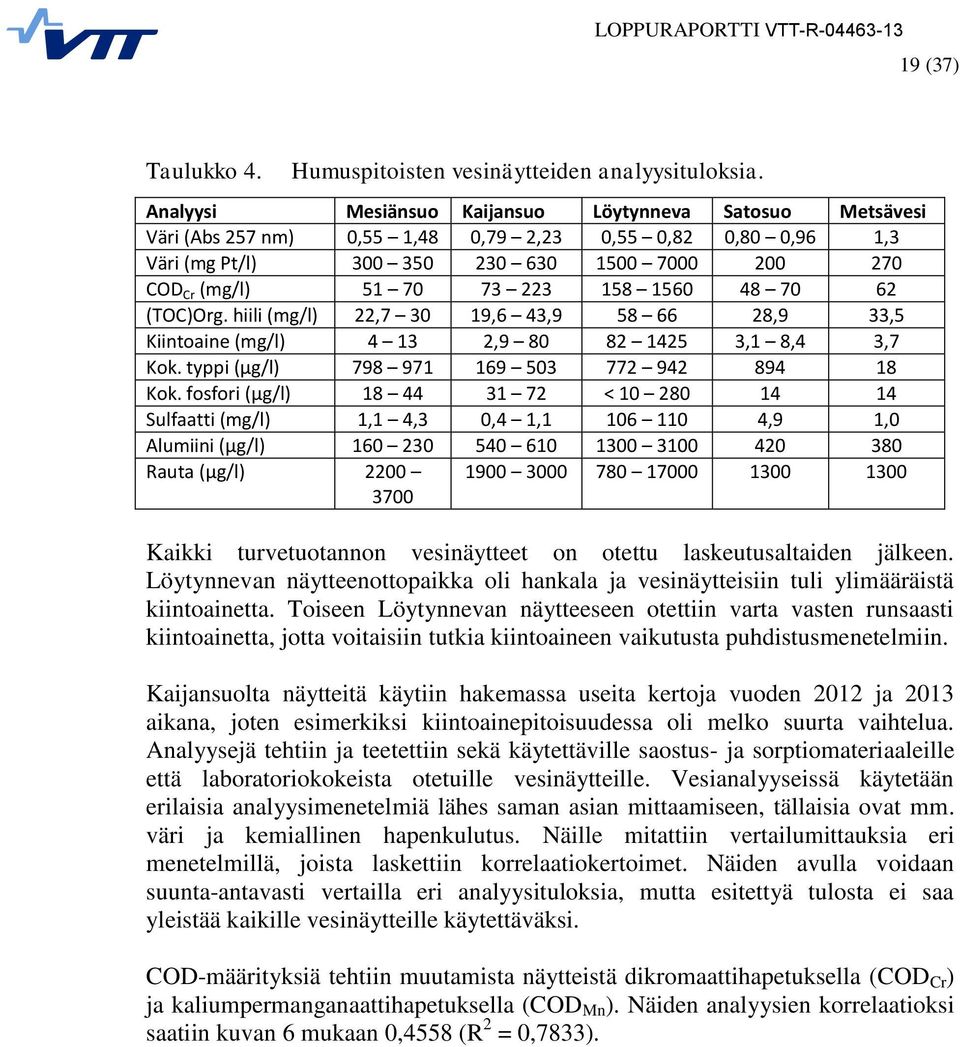

20 19 (37) Taulukko 4. Humuspitoisten vesinäytteiden analyysituloksia. Analyysi Mesiänsuo Kaijansuo Löytynneva Satosuo Metsävesi Väri (Abs 257 nm) 0,55 1,48 0,79 2,23 0,55 0,82 0,80 0,96 1,3 Väri (mg Pt/l) COD Cr (mg/l) (TOC)Org. hiili (mg/l) 22, ,6 43, ,9 33,5 Kiintoaine (mg/l) , ,1 8,4 3,7 Kok. typpi (µg/l) Kok. fosfori (µg/l) < Sulfaatti (mg/l) 1,1 4,3 0,4 1, ,9 1,0 Alumiini (µg/l) Rauta (µg/l) Kaikki turvetuotannon vesinäytteet on otettu laskeutusaltaiden jälkeen. Löytynnevan näytteenottopaikka oli hankala ja vesinäytteisiin tuli ylimääräistä kiintoainetta. Toiseen Löytynnevan näytteeseen otettiin varta vasten runsaasti kiintoainetta, jotta voitaisiin tutkia kiintoaineen vaikutusta puhdistusmenetelmiin. Kaijansuolta näytteitä käytiin hakemassa useita kertoja vuoden 2012 ja 2013 aikana, joten esimerkiksi kiintoainepitoisuudessa oli melko suurta vaihtelua. Analyysejä tehtiin ja teetettiin sekä käytettäville saostus- ja sorptiomateriaaleille että laboratoriokokeista otetuille vesinäytteille. Vesianalyyseissä käytetään erilaisia analyysimenetelmiä lähes saman asian mittaamiseen, tällaisia ovat mm. väri ja kemiallinen hapenkulutus. Näille mitattiin vertailumittauksia eri menetelmillä, joista laskettiin korrelaatiokertoimet. Näiden avulla voidaan suunta-antavasti vertailla eri analyysituloksia, mutta esitettyä tulosta ei saa yleistää kaikille vesinäytteille käytettäväksi. COD-määrityksiä tehtiin muutamista näytteistä dikromaattihapetuksella (COD Cr ) ja kaliumpermanganaattihapetuksella (COD Mn ). Näiden analyysien korrelaatioksi saatiin kuvan 6 mukaan 0,4558 (R 2 = 0,7833).

21 20 (37) Kuva 6. COD-analyysien korrelaatio. Veden väriä on perinteisesti mitattu arvoina mgpt/l. Menetelmä perustuu näytteen värin silmämääräiseen arviointiin värikartan avulla. Tekijästä riippumaton värinmittaus on värin absorptioon tietyllä aallonpituudella tehtävä määritys. Väriä määritettiin arvoina mg Pt/l ja absorbanssina 257 nm aallonpituudella. Näiden korrelaatio oli kuvan 7 mukaan 0,0034 (R 2 =0,7302). Kuva 7. Värianalyysien korrelaatio.

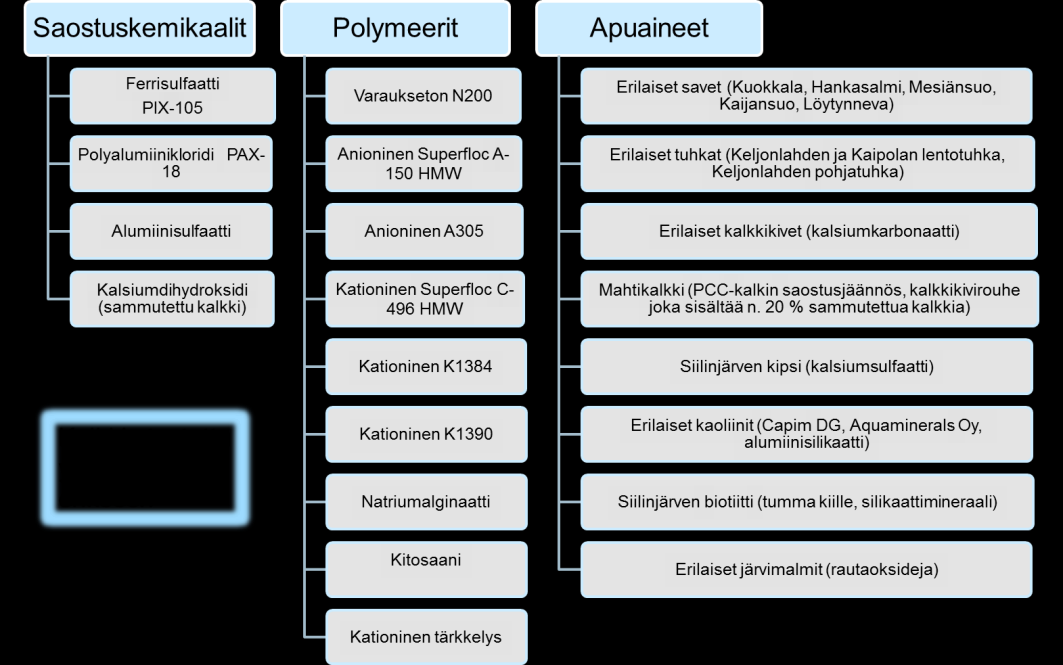

22 21 (37) 6.3 Sorptiokokeet Sorptiolaitteet Puhdistuksen apuaineina kokeiltiin monia luonnonmateriaaleja ja sivutuotteita; savet, tuhkat, kalkkikivi, kipsi, kaoliini, biotiitti, järvimalmi. Lisäksi käytettiin verrokkina perinteisiä vesien puhdistuksen saostuskemikaaleja; alumiinisulfaatti ja ferrisulfaatti. Sorptiokokeet aloitettiin pienen kolonnin kokeilla, kuva 8, joista lupaavimmat koemateriaalit siirrettiin ison kolonnin kokeisiin kuva 9. Kuva 8. Sorptiomateriaaleilla tehtävien kokeiden pienet kolonnit.

23 22 (37) Kuva 9. Kaijansuon veden hiekkasuodatusta tehostettuna savi- ja kipsihiukkasilla. Sorptiokokeita tehtiin ensin pienessä kolonnissa, joka täytettiin raekooltaan erilaisilla hiekoilla tai niihin sekoitettuna adsorpoivia lisäaineita. Vettä syötettiin kolonniin aluksi ylhäältä alaspäin, mutta pian todettiin, että hiekkapatjan pinta liettyy huonosti läpäiseväksi hyvin nopeasti. Sen jälkeen vesi pumpattiin alhaalta ylöspäin, jolloin läpäisy pysyy hyvänä.

24 23 (37) Sorptiokokeiden tulokset Taulukon 5 tuloksista nähdään, että monella lisäaineella saadaan yli 50% reduktiot (vihreä väri). Keljonlahden lentotuhka ja Kuokkalan savi ovat hienojakoisia ja niiden kulkeutuminen puhdistettuun veteen aiheuttaa kiintaineen lisääntymisen. Puuturvetuhkalla ja koivutuhkalla reduktiot olivat hyviä, mutta haittana pidetään ph:n nousu tasolle Järvimalmilla reduktiot olivat hyviä, mutta saatavuus on huono. Kaoliinilla reduktiot ovat jonkin aikaa hyvät, mutta sen teho hiipuu nopeasti. Savet aiheuttavat sameutta, joka näkyy analyyseissä korkeana haihdutusjäännöksenä. Osa lisäaineista valittiin jatkokokeisiin isommassa kolonnissa, jonka tuloksia on taulukossa 6. Taulukko 5. Materiaali Kaijansuon vedellä pienessä kolonnissa saatuja reduktioita eri adsorptiomateriaaleilla, kun Kaijansuon veden väri alussa oli 1,69 2,23 (Abs 257 nm), COD Cr oli mg/l ja kiintoainepitoisuus oli 22 54,5 mg/l. Hiekan määrä kolonnissa oli 300 g. Määrä (g) hiekan seassa Värireduktio (%) COD Cr - reduktio (%) Kiintoaine -reduktio (%) Puuturvetuhka Koivutuhka Keljonlahden lentotuhka Kaipolan lentotuhka Leppäveden järvimalmi Turveruukin järvimalmi Siilinjärven biotiitti Siilinjärven kipsi Kaoliini kivi Kaijansuon savinäyte Hankasalmen savinäyte Kuokkalan savinäyte Kaijansuon savi ja 30 ja kipsi Kuokkalan savi ja 20 ja kipsi Kuokkalan savi ja 30 ja kipsi Alumiinisulfaatti Ferrisulfaatti

25 24 (37) Taulukko 6. Ison kolonnin kokeita. Materiaali Määrä (kg) hiekan seassa Kokeen kesto (h) ph ( - ) Väri (Abs 257 nm) COD Cr (mg/l) Kiintoaine (mg/l) Siilinjärven kipsi 0,5 5 6,0 0, Kaipolan 0, ,7 0, n.a. lentotuhka Kaoliini kivi 0,5 1 5,5 0, Kuokkalan savi ja savi 0,5 Siilinjärven kipsi kipsi 0,5 20 6,2 0, ,8 Taulukosta 6 nähdään, että Siilinjärven kipsi poistaa melko hyvin väriä ja COD:ta, mutta kiintoaine lisääntyy ja myös sulfaattia liukenee suodokseen. Kaipolan lentotuhka toimii hyvin värin ja COD:n poistajana. Ongelmallisena pidettiin tuhkasta liukenevia metalleja. Kaoliini toimi erittäin hyvin lyhyen ajan kokeessa, mutta se menetti adsorptiokykynsä muutamassa tunnissa. Jonkinasteinen haitta on hyvin hienojakoisen kaoliinin joutuminen suodokseen, jossa se lisää kiintoainepitoisuutta. Kuokkalan saven ja Siilinjärven kipsin yhdistelmä näyttää toimivan tässä koesarjassa parhaiten. Tästä on pitemmän kokeen reduktioita kuvassa 10. Kuva 10. Kaijansuon veden hiekkasuodatuksen näytteitä ja reduktioita, kun hiekkaan oli sekoitettu savea ja kipsiä. Kolonnin virtausnopeus oli 0,3 m/h.

26 25 (37) 6.4 Saostuskokeet Saostuskokeiden suoritus Saostus- ja selkeytyskokeita tehtiin kuvan 11 mukaisella laitteistolla. Seuraava mittakaava oli jatkuvatoimiset flokkauskokeet kuvan 12 mukaisissa kolonneissa, joissa voitiin käyttää myös hiekkasuodatusta. Pilot-mitan saostus- ja suodatuskokeet tehtiin lisäämällä saostuskemikaalia jatkuvatoimisen hiekkasuodattimen syöttöön, kuva 13. Kuva 11. Saostus- ja selkeytyskokeiden laboratoriomitan flokkulaattori koelaitteisto.

27 26 (37) Kuva 12. Kaijansuon veden jatkuvatoimista saostusta sammutetulla kalkilla, josta oli tehty 5 % kalkkimaitoliuos.

28 27 (37) Kuva 13. Turvetuotannon valumaveden puhdistusehdotus dynaamisen hiekkasuodattimen avulla Saostuskokeiden tulokset Saostuskemikaalin määrän pienentäminen tai väri- ja COD Cr -reduktion parantaminen saven avulla ei onnistunut flokkulaattorissa ja kolonneissa tehtyissä kokeissa. Myös veden ph pysyi samana (3,1 3,2). Ferrisulfaatin minimiannostaso vaadittavien reduktioiden saavuttamiseksi oli 9 mg/l Fe 3+ eli 38 mg/l Fe 2 (SO 4 ) 3 eli 80 mg/l PIX-105 tuotetta. Saven avulla flokkien laskeutumisnopeus paranee 10 minuutista 4 minuuttiin ja flokit pysyivät paremmin laskeutuneena. Seuraavana tutkittiin kalkkikivipohjaisia tuotteita, jotka eivät happamoita suodosta kuten sulfaatit. Kuvassa 14 on tuloksia kalkkimaidolla (10 % sammutetun kalkin liuos) saaduista reduktioista. Siinä havaitaan, että kiintoaine lisääntyy merkittävästi annostuksella, jossa väri- ja COD-reduktiot ovat jo yli 50 %. Kiintoainepitoisuutta lisäävät pienet flokit voidaan poistaa pidentämällä laskeutusaikaa tai suodattamalla pintavalutuskentällä. Näissä kokeissa haitallista oli, että ph nousi tasolle 12. Kalsiumhydroksidi on vahva emäs, joten tarvitaan melko paljon humusvettä ennen kuin suodosveden ja vastaanottavan veden yhdistetty veden ph on neutraalilla alueella. Sammutetulla kalkilla puhdistetun veden ph on noin 12, jolloin siihen täytyy lisätä 20-kertainen määrä Kaijansuon vettä, että sekoitetun veden ph on alle 9 40-kertainen määrä Kaijansuon vettä, että sekoitetun veden ph on alle 8 ja 70-kertainen määrä Kaijansuon vettä, että sekoitetun veden ph on alle 7.

29 28 (37) Kuva 14. Kaijansuon veden saostusta sammutetulla kalkilla, josta oli tehty 10 % kalkkimaitoliuos. Jatkuvatoimista kalsiumhydroksidisaostusta testattiin myös isommassa mittakaavassa käyttäen 1 m korkuisia kolonneja. Näistä kokeista voidaan todeta, että suodoksen väri- ja COD-reduktiot pysyvät kohtuullisella tasolla ainakin vuorokauden koejakson. Kiintoainetta lisäävää sameutta kulkeutuu kuitenkin suodokseen. Laboratorimitassa kokeiltiin vielä ph:n tasaamista suodattamalla rautasulfaatilla saostettua ja selkeytettyä vettä, jonka ph oli 3,2 kalkkikivihiekan läpi. Tässä kokeessa ph nousi 5,2:een. Laboratoriossa testattiin kationisia, anionisia ja nonionisia polymeerejä. Polymeereillä saadaan flokit kasvamaan isoiksi, jolloin ne laskeutuvat nopeasti ja pysyvät paremmin laskeutuneina. Mikään testatuista polymeereistä ei yksin poista väriä eikä muuta veden ph:ta. Pilot-mitassa tutkittiin humusveden syöttämistä Mahtikalkkipatjan läpi ylhäältäpäin ja patjan puhdistamista ajoittain paineilmalla. Syöttö ylhäältä ei liettymisen takia toimi. Toinen kokeiltu menetelmä oli syöttää humusvettä Mahtikalkkikerroksen läpi alhaaltapäin ja saada humus sakkautumaan selkeytysaltaassa. Mahtikalkkiseinämällä reduktiot olivat hyviä, kuva 15.

30 29 (37) Kuva 15. Mahtikalkkiseinämällä ja seuraavalla laskeutuksella saatuja Kaijansuon veden reduktioita. Kolmas pilotoitu menetelmä oli kaupallinen hiekkasuodatus, jossa hiekkaa puhdistetaan jatkuvasti ja suodattimeen voidaan lisätä mm. kalkkikivihiekkaa normaalin suodatinhiekan tilalle. Syötettävään veteen voidaan sekoittaa saostuskemikaalia ja siten poistaa liuenneita aineita. Kuvassa 16 esitetään tuloksia kokeista. Suodatuksia tehtiin ilman rautasulfaattia (annos 0 mg/l), kolmella eri annostasolla ja kahdella virtausnopeudella (20 ja 100 l/min). Suodattimena oli kvartsihiekka tai hiekka, johon oli sekoitettuna 1/3-osa kalkkikivihiekkaa (hiekkaseos). Hiekkaseosta käytettäessä väri-, COD-, ja kiintoainereduktiot olivat % jo 5,5 mg/l Fe 3+ annostuksella. Annostus oli noin 40 % pienempi, kuin laboratoriokokeissa käytössä olevalla kemikalointimenetelmällä (sekoitus ja laskeutus) saatu samaan reduktioon tarvittava annos. Kalkkikiven ansiosta suodoksen ph oli 6,3.

31 30 (37) Kuva 16. Yhteenveto hiekkasuodatuskokeiden reduktioista ja ph-arvoista. 6.5 Puhdistusmenetelmien kustannukset Kustannuksia pyrittiin arvioimaan, vaikka tiedetään, että ne ovat tapauskohtaisesti hyvin erilaisia sekä investoinneiltaan että käyttökustannuksiltaan. Kustannuksia tarkasteltiin 100 ha:n tuotantoalaa kohti. Eroja aiheuttavia tekijöitä ovat mm. perusrakenteiden jälkeen valumaveden laatu, puhdistusvaatimus, rakennettava maasto, sähköistyksen kustannus ja kohteen sijainti. Taulukosta 7 todetaan, että pintavalutuskenttään nähden kemikaloinnin ja hiekkasuodatuksen vuosikustannukset ovat noin kaksinkertaisia. Pintavalutuskentän vuotuisiksi kustannuksiksi arvioidaan 350 /ha tuotantopintaalaa. Niistä noin puolet on pääomakustannuksia ja loput käyttökustannuksia, kun vesi pumpataan ja sähkö tuotetaan aggregaatilla. Hiekkasuodatuksen käyttö edellyttää nykyisiä altaita suuremman tasausaltaan rakentamista, jotta hiekkasuodattimen mitoitus ei tule liian kalliiksi. Ympärivuotista toimivuutta varten laitteisto täytyy sijoittaa lämmitettyyn suojarakennukseen. Hiekkasuodattimen etuna on tehdasvalmisteinen laitos, joka voidaan pystyttää pienelle pinta-alalle ja on maaperästä riippumaton. Saostuskemikaalin kulutus pienenee nykyiseen kemikaliointiin nähden, mikä tarkoittaa pienempiä sivuvaikutuksia puhdistettuun veteen. ph:n säätötarvetta ei ole, kun käytetään kalkkikiveä hiekan seassa. Kiintoaineen ja saostetun flokin kulkeutuminen puhdistetun veden mukana estetään ja pesuvesi johdetaan lietealtaaseen, josta ylijuoksuna osa pesuvedestä palautuu tasausaltaaseen. Hiekkasuodatin ei vaadi rakentamiseen tietynlaista suopohjaa, kuten pintavalutuskenttä.

32 31 (37) Hiekkasuodatuksen ja kemikaloinnin kustannukset arvioidaan samansuuruisiksi ja ovat noin kaksinkertaisia pintavalutuskenttään nähden. Pystyselkeyttimen käyttökokemukset ovat vielä vähäisiä ja sen heikkous on kemikaaliannostelun epävarmuus. Tämän vuoksi pystyselkeyttimen kustannuksia ei tässä arvioida. Mahtikalkin lisäys pintavalutuskentälle on melko pieni lisäkustannus pintavaluskenttään nähden, mutta sen hyödyn osoittaminen jää tulevien kenttäkokeiden varaan. Kaikkien puhdistusmenetelmien toimintaa voidaan parantaa tasaamalla veden virtaamaa selvästi nykyistä suuremmilla tasausaltailla. Tämä koskee erityisesti hiekkasuodatusta ja kemikalointia, joissa sopiva viipymä on tärkeä puhdistuksen kannalta.

33 32 (37) Taulukko 7., Arvioidut puhdistuskustannukset DS-Agr-PIX105- Kalkkikivi DS-Verkko- PIX105- Kalkkikivi DS-Verkko- PIX105-0 Pintavalutuskenttä Pintavalutus- Mahtikalkki Kemikalointi Investoinnit: Virtaaman säätö (max 20000m 3 ) Virtaaman tasausallas, m Laskeutusallas Pintavalutuskenttä: ojitettu, pumppaus Puhdistinreaktori Vesiputkistojen rakentaminen Veden syöttöpumput Kemikaliointi ympärivuotinen Kemikaalien säiliö ja syöttö Paineilmapumppu Hiekkapanos Perustus+kevythalli Selkeytysallas 0 Lieteallas Sähkölinja Sähköliittymä Sähköistys agregaatilla Automaatio Kalkinlevitystie Kalkkikivipatja Investoinnit yhteensä Korkotekijä, q 1,05 1,05 1,05 1,05 1,05 1,05 Takaisinmaksuaika (kerran vuodessa) 20 a 20 a 20 a 20 a 20 a 20 a Pääomakustannus/a Käyttökustannukset/a Käsiteltävä vesimäärä m3/a m3/a m3/a m3/a m3/a m3/a Pumppausaika h/a h/a h/a h/a h/a h/a Sähköteho pumppausaikana 5 kw 5 kw 5 kw 10 kw 5 kw 10 kw Moottoripolttoöljyn hinta, alv 0% 1,61 /l 1,61 /l 1,61 /l Polttoainekulutus aggregaatilla 0,28 l/kw 0,28 l/kw 0,28 l/kw Aggregaatin mitoituskerroin 4,00 4,00 4,00 Polttoainekulutus aggregaatin käydessä 1,8 l/h 3,5 l/h 3,5 l/h Aggregaatin huolto x tunnin välein h h h Aggregaatin huoltohinta kerralta Sähkön hinta, alv 0% 0,15 /kwh 0,15 /kwh 0,15 /kwh Sähkö verkosta /a /a /a Sähkö aggregaatilla /a /a /a Kemikaalin kulutus 20 t/a 20 t/a 25 t/a 40 t/a 200 t/a Kemikaaliannostus 49 g/m3 49 g/m3 63 g/m3 100 g/m3 500 g/m3 Kemikaalikustannus käyttöpaikalla 450 /t 450 /t 450 /t /t Kemikaalikustannus /a /a /a /a Neutralointiiin kalkkikiveä 4 t/a 4 t/a 0 t/a 4 t/a Kalkkikiven hinta 100 /t 100 /t 100 /t 40 /t Kalkkikivikustannus 400 /a 400 /a 0 /a 160 /a Pintavalutuskentän vuokra 500 /a 500 /a Suodattimet Letteenpoistoruoppaukset /a /a /a 500 /a /a 500 /a Henkilökustannukset /a /a /a /a /a /a Valvontamittauskustannukset /a /a /a /a /a /a Sivutuotteen arvo Vuotuiset kokonaiskustannukset /a /a /a /a /a /a 6.6 Yhteenveto ja jatkotutkimukset Turvetuotannon valumavesistä on velvoitettu poistamaan kiintoainetta, ja fosforia ja typpeä. Kiintoaineen poistaminen pintavalutuskentällä onnistuu, jos virtaama on hallittua. Ongelmaksi jää liuenneen orgaanisen hiilen ja ravinteiden poisto. Vaihtoehtoja ovat sitominen kiinteän aineen pinnalle tai saostaminen ja sakan erottaminen. Liuennutta orgaanista hiiltä on yleensä suovesissä runsaasti ja saostettuna siitä muodostuu sakkaa moninkertainen määrä veden mukana kulkevan kiintoaineen määrään nähden.
