1 My Book World Edition Käyttöohje Yhden ja kahden aseman verkkotallennusjärjestelmät

2 Tärkeitä turvallisuusohjeita 1. Noudata kaikkia tuotteeseen merkittyjä varoituksia ja ohjeita. 2. Irrota yksikkö pistorasiasta ennen puhdistusta. Älä käytä nestemäisiä tai aerosolipuhdistusaineita. Puhdista kostealla rievulla. 3. Älä käytä tuotetta lähellä nesteitä. 4. Älä aseta tuotetta epävakaalle pinnalle. Se saattaa pudota ja vaurioitua. 5. Älä pudota tuotetta. 6. Älä tuki kehyksen takana ja pohjassa olevia aukkoja. Niitä ei saa tukkia eikä peittää, jotta tuote pääsee tuulettumaan asianmukaisesti ja toimii hyvin eikä pääse ylikuumenemaan. 7. Käytä tätä tuotetta ainoastaan tuotekyltissä kuvatulla sähköllä. Jos et ole varma aasiasta, ota yhteys myyjään tai sähköyhtiöön. 8. Älä laita mitään virtajohdon päälle. Älä laita tuotetta sellaiseen paikkaan, missä joku voisi astua johdolle. 9. Jos käytät tuotteen kanssa jatkojohtoa, varmista että siihen kytkettyjen laitteiden virtaluokitus ei ylitä jatkojohdon virtaluokitusta. Varmista myös, että pistokkeeseen kytkettyjen tuotteiden kokonaisluokitus ei ylitä sulakkeen arvoa. 10.Älä koskaan työnnä tämän tuotteen aukoista mitään, sillä voit koskettaa vaarallisia jännitekohtia tai aiheuttaa oikosulun ja siten saada aikaan tulipalon tai sähköiskun. 11.Jos jokin seuraavista tapahtuu, irrota tuote pistorasiasta ja lähetä se pätevään huoltoon: a b c d e f Virtajohto tai pistoke vahingoittuu tai purkaantuu. Tuotteen päälle kaatuu nestettä. Tuotteeseen sataa tai muutoin pääsee vettä. Tuote ei toimi asianmukaisesti, vaikka noudatetaan käyttöohjeita. Säädä ainoastaan niitä asetuksia, jotka kuvataan käyttöohjeessa, sillä virheelliset säädöt voivat vahingoittaa laitetta ja vaatia pätevää asentajaa työskentelemään pitkään palauttaakseen tuotteen normaalikuntoon. Tuote on pudonnut tai kotelo on vahingoittunut. Tuotteen suorituskyky muuttuu huomattavasti, edellyttäen huoltoa. 12.Älä aseta tätä laitetta käyttäjän näkyviin sen kuoren kiiltävän etupinnan takia, työasemastandardien mukaisesti.

3 Sisällysluettelo WD:n toimittama palvelu ja tuki WD-tuotteen rekisteröinti Yleiskatsaus Johdanto Aseman alustaminen Tekniset tiedot Paketin sisältö Lisälaitteet Järjestelmävaatimukset Esiasennus WD-tuotetietojen tallennus Järjestelmänäkymä Portit Nollauspainike Virtapainike Kensington-lukkopaikka LED-ilmaisimet (valot) My Book World Editionin perusasetukset Vaihe 1: Liitä My Book World Edition verkkoon Vaihe 2: Käytä My Book World Editionia verkon kautta Onneksi olkoon! My Book World Edition -tiedostotallennuslaite Verkon tietokoneiden varmuuskopiointi WD Anywhere Backup WD Anywhere Backup -ohjelman asentaminen WD Anywhere Backup -ohjelman määrittäminen MioNetin etäkäyttö Yleiskatsaus Etäkäyttöasetukset MioNetin käyttö SISÄLLYSLUETTELO i

4 5 Miten videoita, musiikkia javalokuvia toistetaan/virrataan Mediapalvelimen yleiskatsaus Tuetut mediatyypit Median tallennus Medialaitteet itunesin käyttä My Book World Editionin kanssa itunes-mediapalvelimen yleiskatsaus Tuetut mediatyypit Sisällön tallentaminen Äänitiedostojen virtauttaminen itunesissa: USB-kiintolevyn kytkeminen Copy Manager WD Discoveryn käyttö Verkkoaseman yhdistäminen Verkko-osuuksienselaaminen (vain Windows) Pikakuvakkeen luominen työpöydälle (vain Windows) Network Storage Manager My Book World Editionin määrittäminen Network Storage Managerin ominaisuudet Käyttöliittymän yhteenveto Basic Mode (Perustila) Advanced Mode (Edistynyt tila) Tiedon käyttö FTP:n kautta Ajastetut lataukset Downloaderin ominaisuudet SISÄLLYSLUETTELO ii

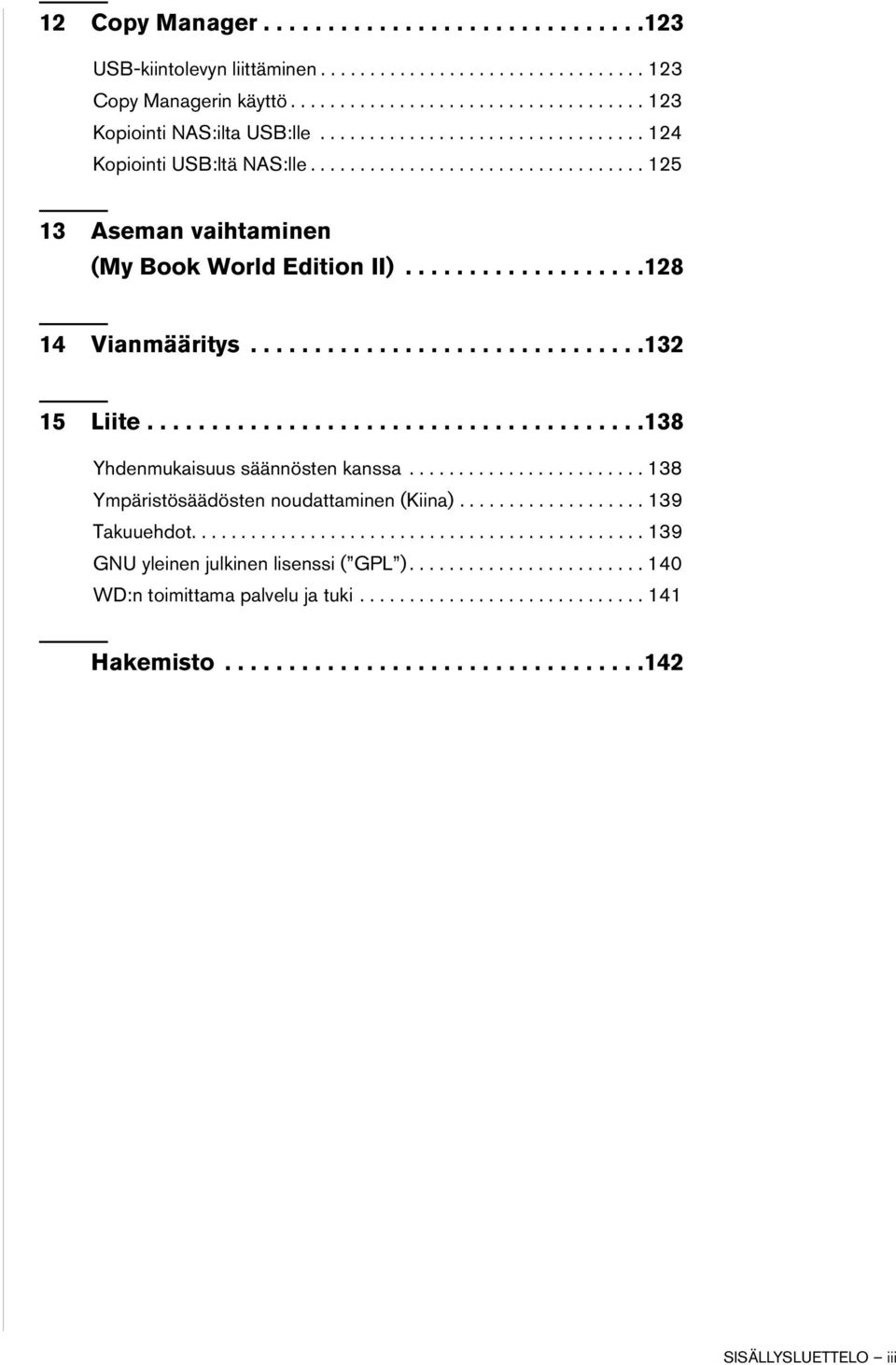

5 12 Copy Manager USB-kiintolevyn liittäminen Copy Managerin käyttö Kopiointi NAS:ilta USB:lle Kopiointi USB:ltä NAS:lle Aseman vaihtaminen (My Book World Edition II) Vianmääritys Liite Yhdenmukaisuus säännösten kanssa Ympäristösäädösten noudattaminen (Kiina) Takuuehdot GNU yleinen julkinen lisenssi ( GPL ) WD:n toimittama palvelu ja tuki Hakemisto SISÄLLYSLUETTELO iii

6 WD:n toimittama palvelu ja tuki MY BOOK WORLD EDITION Jos tuotteen kanssa on vaikeuksia, anna meille tilaisuus käsitellä tilanne ennen sen palauttamista. Sivun support.wdc.com tietokanta tai sähköpostituki pystyy vastaamaan useimpiin tekniseen tukeen liittyviin kysymyksiin. Jos vastausta ei löydy tai jos niin haluat, ota yhteys WD:hen sillä alla luetellulla puhelinnumerolla, joka sinulle parhaiten sopii. Tuote kattaa 30 päivän ilmaisen puhelintuen takuukauden aikana. 30 vuorokauden jakso alkaa sinä päivänä, kun soitat ensimmäisen kerran WD:n tekniseen tukeen. Sähköpostituki on ilmaista koko takuujakson ajan, ja laaja tietokantamme on käytettävissä 24/7. Jotta voimme pitää sinut ajan tasalla uusista ominaisuuksista ja palveluista, rekisteröi WD-tuotteesi osoitteessa Online-tuen käyttö Käy tuotetuen sivustolla osoitteessa support.wdc.com ja valitse seuraavista aiheista: Downloads (Lataukset) - Lataa ohjaimia, ohjelmia ja päivityksiä WD-tuotteelle. Registration (Rekisteröinti) - Rekisteröi WD-tuotteesi, jotta saat tiedon uusimmista päivityksistä ja erikoistarjouksista. Warranty & RMA Services (Takuu ja tuotteen vaihtaminen) - Lue tietoja takuusta, tuotteen vaihtamisesta, tuotteen vaihtamisen edistymisestä ja tietojen palauttamisesta. Knowledge Base (Tietokanta) - Etsi hakusanalla, lauseella tai vastaustunnuksella. Installation (Asentaminen) - Tarjoaa online-apua WD-tuotteen tai -ohjelmiston asentamisessa. WD:n teknisen tuen yhteystiedot Kun otat WD:hen yhteyttä tukiasioissa, pidä WD-tuotteen sarjanumero sekä järjestelmän laite- ja ohjelmistokokoonpanon tiedot saatavilla. Pohjois-Amerikka Aasia Englanti 800.ASK.4WDC Australia ( ) Kiina / Espanja Hong Kong Intia (MNTL)/ (Reliance) (Pilot Line) Eurooppa ASK4 Indonesia (maksuton)* WDEU (00800 Japani ) Korea Eurooppa Malesia / / Lähi-Itä Filippiinit Afrikka Singapore / / Taiwan / * Maksuton numero toimii seuraavissa maissa: Alankomaat, Belgia, Brittein Saaret, Espanja, Irlanti, Italia, Itävalta, Norja, Ranska, Ruotsi, Saksa, Sveitsi, Tanska. WD-tuotteen rekisteröinti WD-tuotteellasi on 30 vuorokauden ilmainen tekninen tuki tuotteen takuuaikana. 30 vuorokauden jakso alkaa sinä päivänä, kun soitat ensimmäisen kerran WD:n tekniseen tukeen. Rekisteröi tuote verkossa osoitteessa register.wdc.com. WD:N TOIMITTAMA PALVELU JA TUKI - 1

7 1 Yleiskatsaus Johdanto Onnittelut My Book World Edition -aseman hankinnan johdosta. Se on verkkoon liitettävä nopea vähemmän muistitilaa vievä tallennusjärjestelmä. Tässä järjestelmässä on WD GreenPower -teknologiaa hyödyntäviä WD-asemia, joilla on tehokas jäähdytys ja jotka säästävät virtaa. Nopea liittymä toimivat tehokkaasti pienessä toimistossa ja kotona, ja asema sopii ihanteellisesti tiedostojen varmuuskopiointiin ja jakamiseen internetissä. Käyttöoppaassa on vaiheittaiset asennusohjeet ja muita tärkeitä tietoja WD-tuotteestasi. Uusimmat WD:n tuotetiedot ja uutiset on julkaistu Web-sivustossamme osoitteessa Aseman alustaminen My Book World Edition on yhden aseman kokoonpano. My Book World Edition II on kahden aseman kokoonpano, joka on määritetty RAID 1 -tilaan (Peilattu) tiedon suojaamiseksi. Jos yksi RAID 1 -kokoonpanon levyistä pettää, järjestelmä toimii edelleen ja tietosi säilyvät. Voit vaihtaa pettäneen aseman ja palauttaa järjestelmän. My Book World Edition II tukee myös RAID 0 (Viipalointi) -tilaa, joka tarjoaa parhaan mahdollisen kapasiteetin ja nopeamman toiminnan. Jos tarvitset lisätietoja esimerkiksi RAID-kokoonpanon muuttamisesta My Book World Edition II:ssa, katso Asemien ja RAID:in hallinta sivulla 93. YLEISKATSAUS - 2

8 Tekniset tiedot Ethernet Sisäinen kiintolevy Tukee ulkoista USBtiedostotallennusjärjestelmiä Tukee protokollia Tehokas (10/100/1000) Gigabit Ethernet-liittymä WD 3,5 tuuman SATA-kiintolevy NTFS, FAT/, HFS+ HTTP, HTTPS, CIFS/SMB, NFS, FTP, AFP I/O-portit USB 2.0-portti (USB-laitelaajennuksille) Ethernet (RJ-45) -portti Tuetut asiakkaat Windows XP/Vista (vaatii viimeisimmän service packin)* Mac OS X Tiger tai Leopard Mitat My Book World Edition Syvyys: 165 mm (6,5 tuumaa) Leveys: 137 mm (5,4 tuumaa) Korkeus: 54 mm (2,1 tuumaa) Paino: 1,18 kg (2,6 lb) My Book World Edition II Syvyys: 165 mm (6,5 tuumaa) Leveys: 152 mm (6,0 tuumaa) Korkeus: 97 mm (3,8 tuumaa) Paino: 2,5 kg (5,5 lb) Virrankulutus Sisääntulojännite: 100V-240V AC Sisääntulotaajuus: Hz Käyttöympäristö: Käyttölämpötila: 5-35 C (41-95 F) Varastointilämpötila: C ( F) YLEISKATSAUS - 3

9 Paketin sisältö Verkkomuistivälineen Verkkomuuntaja* Ethernet-kaapeli Asennus-CD, jolla on ohjelmistot ja käyttöohjeet Pika-asennusopas tai 1 USA, Japani, Taiwan, Brasilia, 4Kiina Meksiko, Kolumbia 5 Itävalta, Uusi Seelanti 2 Eurooppa, Korea, Brasilia, Chile Argentiina 3 Brittein Saaret *Maailmanlaajuiset verkkomuuntajakokoonpanot 1 USA, Japani, Taiwan, Brasilia, 4Kiina Meksiko, Kolumbia 5 Itävalta, Uusi Seelanti 2 Eurooppa, Korea, Brasilia, Chile Argentiina 3 Brittein Saaret Lisälaitteet Jos haluat nähdä lisälaitteita, kuten kaapeleita, virtalähteitä, kiintolevyjä ja asennuskiskoja, käy sivulla shopwd.com (vain USA). Käytä Yhdysvaltain ulkopuolella osoitetta support.wdc.com. YLEISKATSAUS - 4

10 Järjestelmävaatimukset Huomautus: Suorituskyvyn optimoimiseksi suosittelemme seuraavia järjestelmä- ja verkkovaatimuksia. Yhteensopivuuteen voi vaikuttaa käyttäjän laitteistokokoonpano ja käyttöjärjestelmä. Tärkeää: Jotta tuote toimisi mahdollisimman tehokkaasti ja luotettavasti, on suositeltavaa asentaa uusimmat päivitykset ja uusin service pack (SP) -huoltopaketti. Valitse Macintoshin Omena-valikosta Software Update. Valitse Windowsin Käynnistä-valikosta Windows Update. Asiakastietokone Ethernet-liitäntä (verkkosovitin, reititin, kytkin tai keskitin) Käyttöjärjestelmä Windows XP/Vista Mac OS X Tiger tai Leopard Internet-selain (Internet Explorer 6.0 SP1 tai uudempi Windows-järjestelmissä, joita tämä tuote tukee, Safari 2.0 tai myöhempi Mac-järjestelmissä, joita tämä tuote tukee, Firefox 2.0 tai myöhempi tuetuissa Windows- ja Mac-järjestelmissä) Adobe Flash ActiveX 9 tai uudempi (edellytys WD Discoverylle ) Paikallisverkko Reititin/valitsin (paras suorituskyky edellyttää Gigabitin) Suuralueverkko Etäkäyttö MioNetillä edellyttää laajakaistaisen internet-yhteyden Esiasennus Ennen kuin purat paketin ja asennat järjestelmän, valitse järjestelmälle sopiva, tehokas paikka. Sijoita laite paikkaan, joka on lähellä maadoitettua pistorasiaa puhdas ja pölytön tasainen ja tärinätön hyvin tuuletettu ja erillään lämmönlähteistä erillään sähkölaitteiden, kuten ilmanvaihtojärjestelmien, radioiden, TV-lähettimien jne., luomista sähkömagneettisista kentistä. YLEISKATSAUS - 5

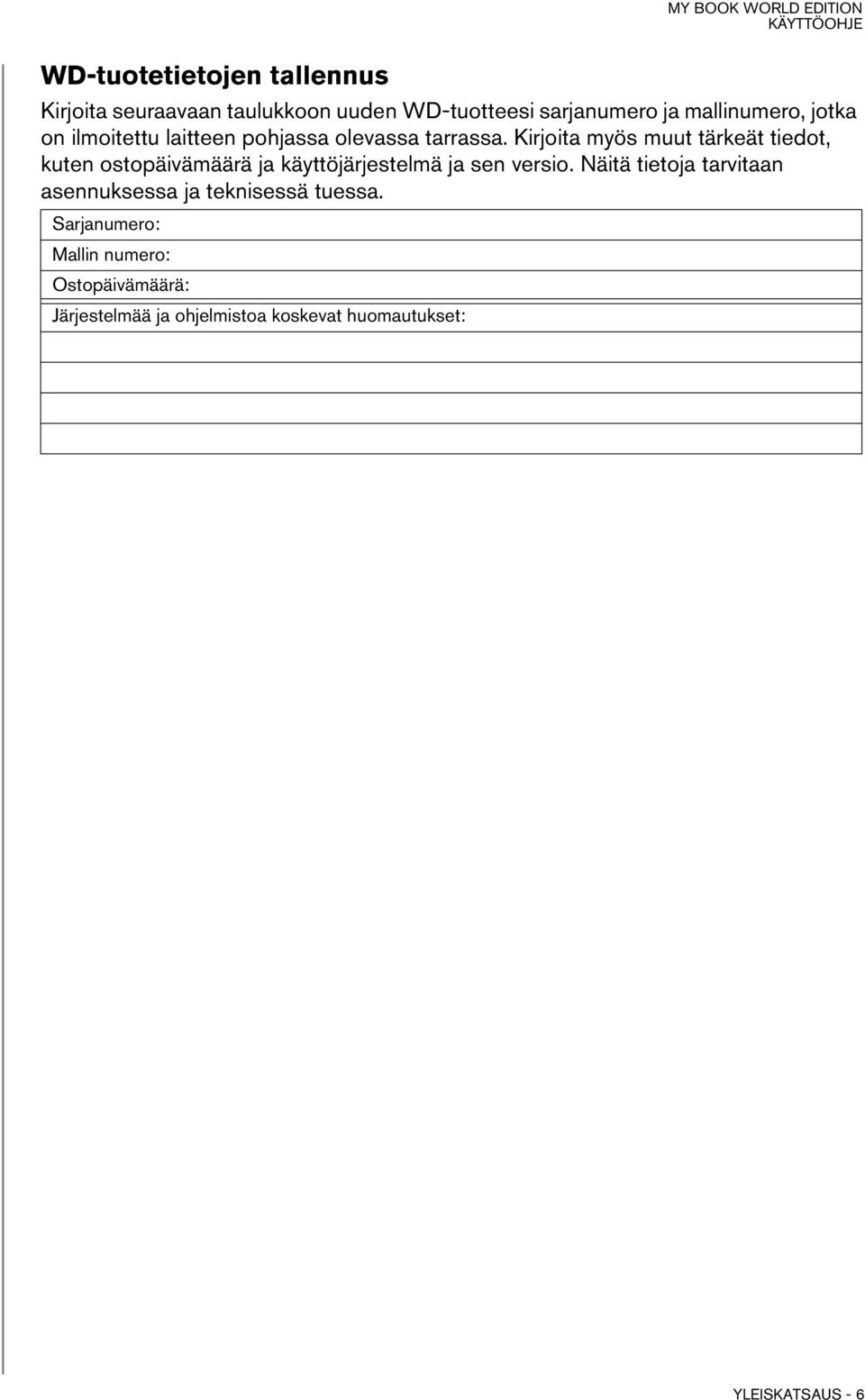

11 WD-tuotetietojen tallennus Kirjoita seuraavaan taulukkoon uuden WD-tuotteesi sarjanumero ja mallinumero, jotka on ilmoitettu laitteen pohjassa olevassa tarrassa. Kirjoita myös muut tärkeät tiedot, kuten ostopäivämäärä ja käyttöjärjestelmä ja sen versio. Näitä tietoja tarvitaan asennuksessa ja teknisessä tuessa. Sarjanumero: Mallin numero: Ostopäivämäärä: Järjestelmää ja ohjelmistoa koskevat huomautukset: YLEISKATSAUS - 6

12 Järjestelmänäkymä Virtapainike LED USB-portti (vain laajennusta varten) Ethernet-portti Nollauspainike Kensington - lukkopaikka Portit Osa Kuvake Kuvaus USB-portti Ethernet-portti Nollauspainike Virtaportti USB-kiintolevyn liittämistä varten. Älä liitä suoraan tietokoneeseen USB-portin kautta. Huomautus: Tämän portin kautta voidaan USB-kiintolevyn digitaalisista tiedostoista tehdä varmuuskopioita toiseen laitteeseen ja päinvastoin Copy Manager -toiminnolla. Ohjeet ovat kohdassa Copy Manager sivulla 123. Liittää laitteen paikallisverkkoon. Paina, jos haluat palauttaa laitteen valvojan käyttäjätunnuksen ja salasanan. Kytkee laitteen muuntajaan ja virtapistokkeeseen. Nollauspainike Nollauspainike palauttaa sellaiset asetukset kuten verkkotilan/ip-osoitteen ja valvojan käyttäjätunnuksen ja salasanan tehdasoletusasetuksiksi tyhjentämättä jaettuja kansioita ja asemia. Järjestelmän nollauksesta on lisätietoja kohdassa Verkkotallennusjärjestelmän nollaus sivulla 132. YLEISKATSAUS - 7

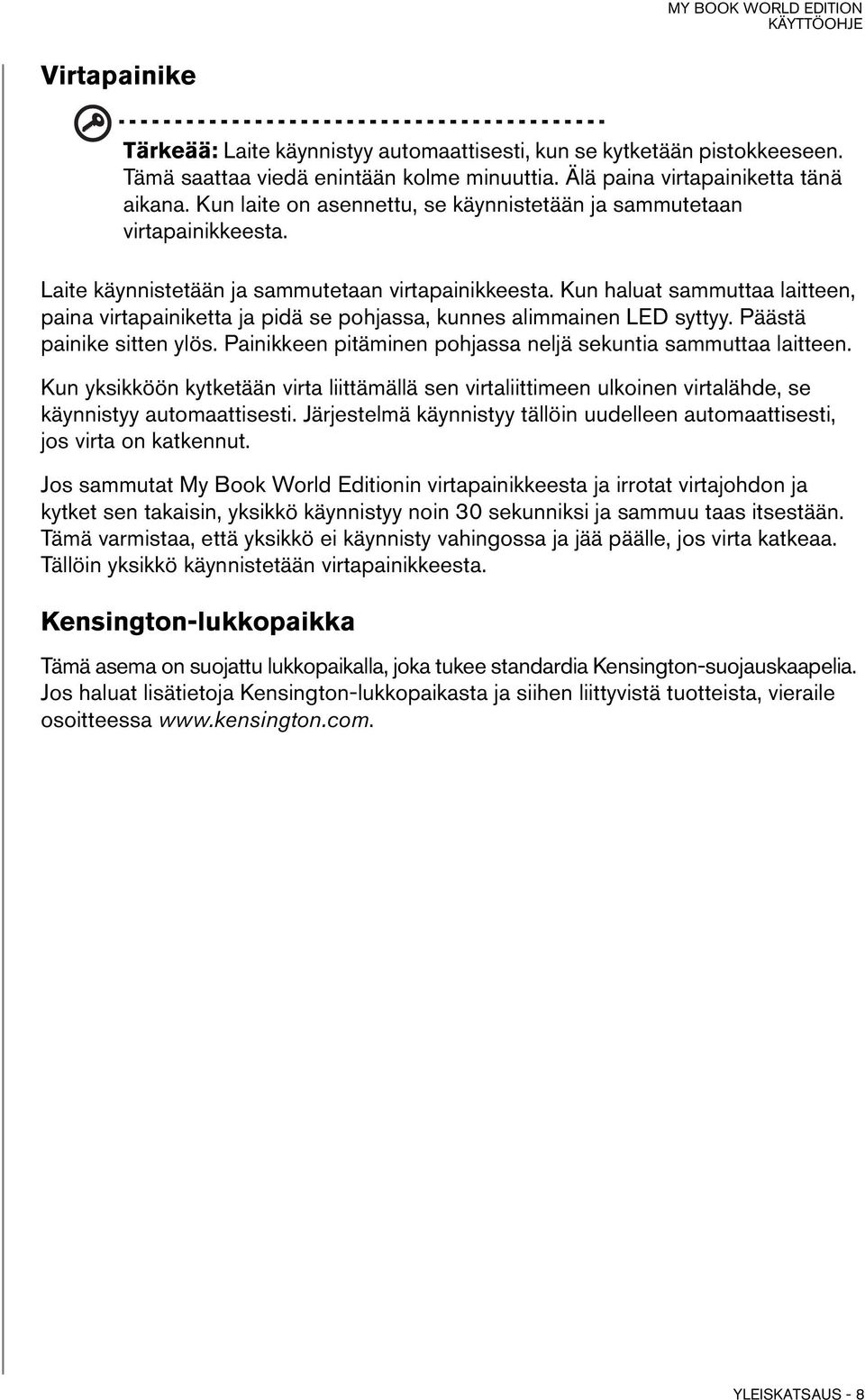

13 Virtapainike Tärkeää: Laite käynnistyy automaattisesti, kun se kytketään pistokkeeseen. Tämä saattaa viedä enintään kolme minuuttia. Älä paina virtapainiketta tänä aikana. Kun laite on asennettu, se käynnistetään ja sammutetaan virtapainikkeesta. Laite käynnistetään ja sammutetaan virtapainikkeesta. Kun haluat sammuttaa laitteen, paina virtapainiketta ja pidä se pohjassa, kunnes alimmainen LED syttyy. Päästä painike sitten ylös. Painikkeen pitäminen pohjassa neljä sekuntia sammuttaa laitteen. Kun yksikköön kytketään virta liittämällä sen virtaliittimeen ulkoinen virtalähde, se käynnistyy automaattisesti. Järjestelmä käynnistyy tällöin uudelleen automaattisesti, jos virta on katkennut. Jos sammutat My Book World Editionin virtapainikkeesta ja irrotat virtajohdon ja kytket sen takaisin, yksikkö käynnistyy noin 30 sekunniksi ja sammuu taas itsestään. Tämä varmistaa, että yksikkö ei käynnisty vahingossa ja jää päälle, jos virta katkeaa. Tällöin yksikkö käynnistetään virtapainikkeesta. Kensington-lukkopaikka Tämä asema on suojattu lukkopaikalla, joka tukee standardia Kensington-suojauskaapelia. Jos haluat lisätietoja Kensington-lukkopaikasta ja siihen liittyvistä tuotteista, vieraile osoitteessa YLEISKATSAUS - 8

14 LED-ilmaisimet (valot) Kuuden LED-valon palkki kertoo virran/toiminnan ja muodostaa kapasiteettimittarin. Tämä LED-palkki on aseman etupaneelissa. Virran/toiminnan LED-merkkivalo Käynnistystoimet Ulkoasu Alimmainen LED himmeä Valot syttyvät järjestyksessä, alhaalta ylös Levyn tila Käynnistymässä Siirtymässä valmiustilaan Normaali toiminta Ulkoasu Levytilamittari, tasainen valo (katso alla) Liikkuu ylös ja alas Hidas vilkunta (4 sekunnin välein) Levyn tila Virta päällä, käyttövalmis Asema käytössä Järjestelmän valmiustila Levytilamittari Kun laite on päällä, kapasiteettimittari ilmoittaa levyn käytetyn tilan valaisemalla kuusi osaa ylöspäin pystysuunnassa. Kukin osa edustaa noin 17 prosenttia levyn kapasiteetista. Koska tämä levy on esialustettu, ensimmäinen osa palaa asennuksen yhteydessä. Sammutus Ulkoasu Kirkastuu/himmenee epätasaisesti/säännöttömästi Levyn tila Asema sammumassa Laitteen tapahtumat Ulkoasu Alin valo himmeä, ylin valo vilkkuu Nopea vilkunta (puolen sekunnin välein) Jatkuva pyyhkäisy poispäin keskustasta Levyn tila Käynnistys ei onnistunut My Book -järjestelmätapahtuma, toimenpidettä vaaditaan (katso Järjestelmätapahtumat sivulla 136) Yksikkö ei toimi YLEISKATSAUS - 9

15 2 My Book World Editionin perusasetukset Vaihe 1: Liitä My Book World Edition verkkoon Liitä verkkotallennusjärjestelmä alla olevien ohjeiden mukaisesti pieneen koti/toimistoverkkoon Kytke Ethernet-kaapelin toinen pää laitteen takana olevaan Ethernet-porttiin. 2. Kytke Ethernet-kaapelin toinen pää suoraan reitittimen tai verkkokytkimen LAN-porttiin. 3. Kytke muuntajan toinen pää laitteen takana olevaan tasavirtapistokkeeseen. 4. Kytke muuntaja sähköpistokkeeseen. Yksikkö käynnistyy automaattisesti. Tärkeää: Anna verkkoaseman käynnistyä täysin (tämä vie noin kolme minuuttia), ennen kuin annat laitteelle määritykset. Älä paina virtapainiketta tänä aikana. Alin My Book -laitteen edessä oleva LED syttyy. Kun haluat sammuttaa laitteen, pidä virtapainiketta pohjassa vähintään neljä sekuntia. MY BOOK WORLD EDITIONIN PERUSASETUKSET - 10

16 Vaihe 2: Käytä My Book World Editionia verkon kautta MY BOOK WORLD EDITION My Book World Edition löytyy helposti paikallisverkosta (LAN) WD Discoveryllä. Noudata alla kuvattua menetelmää: Windows XP sivu 11 Windows Vista sivu 14 Macintosh Leopard sivu 17 Macintosh Tiger sivu 18 Huomautus: CD:llä oleva WD Discovery -ohjelma tulee asentaa jokaiseen siinä verkossa olevaan PC:hen, jonka kautta aiot käyttää My Book World Editionia. Windows XP 1. Kytke tietokone päälle ja odota, että käyttöjärjestelmä latautuu. 2. Aseta ohjelmistonasennus-cd CD-ROM- tai DVD-ROM-asemaan. Huomautus: Jos AutoPlay ei ole käytössä tietokoneessa, sinun täytyy asentaa apuohjelmat manuaalisesti. Voit kytkeä automaattisen käynnistyksen päälle valitsemalla Käynnistä ja Oma tietokone. Uusi ikkuna avautuu. Napsauta CD/DVD-asemaa hiiren oikealla painikkeella. Kun valikko avautuu, valitse Automaattinen käynnistys. CD:n asennusruutu aukenee. 3. Valitse käyttöehdot-ruudussa Accept (Hyväksy). 4. Jos My Book -laite on kytketty asianmukaisesti Connect-ruudussa kuvatulla tavalla, napsauta Next (Seuraava). MY BOOK WORLD EDITIONIN PERUSASETUKSET - 11

17 5. Ohjelman asennusruutu aukeaa ja esittää vaihtoehtojen sarjan. Valitse WD Discovery Tool. Kun WD Discovery on asennettu, se käynnistyy automaattisesti ja työpöydälle tulee WD Discovery -kuvake. 6. Valitse MyBookWorld ja sitten Map Network Drive (Yhdistä verkkoasema) Things to Do (Tehtävät) -luettelosta.. Esiin tulee viesti, joka kysyy, haluatko yhdistää aseman automaattisesti. Jos haluat tehdä sen manuaalisesti, siirry vaiheeseen Valitse Yes (Kyllä). Kaikki laitteen jaetut kansiot kartoitetaan automaattisesti verkkoasemiksi. Vapaat asematunnukset määritetään takaperin alkaen kirjaimesta Z. Kun kartoitus on valmis, jaetut kansiot näkyvät WD Discovery -ruudussa verkkoasemina. Valitse Back (Edellinen), jos haluat palata pääsivulle. MY BOOK WORLD EDITIONIN PERUSASETUKSET - 12

18 8. Manuaalinen aseman yhdistäminen: Valitse No (Ei). Kaikki laitteen jaetut kansiot luetellaan ruudulla. Valitse kansionimi ja sitten asemakirjain. Valitse Yes (Kyllä) päättääksesi asemakirjaimen määrityksen. Huomautus: Kun yksikkö on yhdistetty verkkoasemaan, automaattisesti tai manuaalisesti, sen asemakirjain pysyy samana. 9. Sulje WD Discovery. Huomautus: WD Discoveryä käytetään ainoastaan alkukokoonpanoon. Voit käyttää Oman tietokoneen tallennuslaitteita. 10.Valitse Käynnistä ja sitten Oma tietokone. Verkkoasemat tulevat näkyviin. Tiedostoja voidaan nyt vetää ja pudottaa verkkoasemaan Oman tietokoneen tai Windows Resurssienhallinnan kautta. MY BOOK WORLD EDITIONIN PERUSASETUKSET - 13

19 Windows Vista 1. Kytke tietokone päälle ja odota, että käyttöjärjestelmä latautuu. 2. Aseta ohjelmistonasennus-cd CD-ROM- tai DVD-ROM-asemaan. Huomautus: Jos AutoPlay ei ole käytössä tietokoneessa, sinun täytyy asentaa apuohjelmat manuaalisesti. Tee tämä valitsemalla Käynnistä ja Tietokone. Uusi ikkuna avautuu. Napsauta CD/DVD-asemaa hiiren oikealla painikkeella. Kun valikko avautuu, valitse Asenna tai suorita ohjelma. CD:n asennusruutu aukenee. 3. Jos My Book -laite on kytketty asianmukaisesti Connect-ruudussa kuvatulla tavalla, napsauta Next (Seuraava). 4. Ohjelman asennusruutu aukeaa ja esittää vaihtoehtojen sarjan. Valitse WD Discovery Tool. Kun WD Discovery on asennettu, se käynnistyy automaattisesti ja työpöydälle tulee WD Discovery -kuvake. MY BOOK WORLD EDITIONIN PERUSASETUKSET - 14

20 5. Valitse MyBookWorld ja sitten Map Network Drive (Yhdistä verkkoasema) Things to Do (Tehtävät) -luettelosta. Esiin tulee viesti, joka kysyy, haluatko yhdistää aseman automaattisesti. Jos haluat tehdä sen manuaalisesti, siirry vaiheeseen Valitse Yes (Kyllä). Kaikki laitteen jaetut kansiot kartoitetaan automaattisesti verkkoasemiksi. Vapaat asematunnukset määritetään takaperin alkaen kirjaimesta Z. Kun kartoitus on valmis, jaetut kansiot näkyvät WD Discovery -ruudussa verkkoasemina. Valitse Back (Edellinen), jos haluat palata pääsivulle. 7. Manuaalinen aseman yhdistäminen: Valitse No (Ei). Kaikki laitteen jaetut kansiot luetellaan ruudulla. Valitse kansionimi ja sitten asemakirjain. Valitse Yes (Kyllä) päättääksesi asemakirjaimen määrityksen. MY BOOK WORLD EDITIONIN PERUSASETUKSET - 15

21 Huomautus: Kun yksikkö on yhdistetty verkkoasemaan, automaattisesti tai manuaalisesti, sen asemakirjain pysyy samana. 8. Sulje WD Discovery. Huomautus: WD Discoveryä käytetään ainaostaan alkukokoonpanoon. Voit käyttää Oman tietokoneen tallennuslaitteita. 9. Valitse Tietokone. Verkkoasemat tulevat näkyviin. Tiedostoja voidaan nyt vetää ja pudottaa verkkoasemaan Tietokoneen tai Windows Resurssienhallinnan kautta. MY BOOK WORLD EDITIONIN PERUSASETUKSET - 16

22 Macintosh Leopard 1. Kytke tietokone päälle ja odota, että käyttöjärjestelmä latautuu. 2. Avaa Finder. 3. Valitse Finderissa mybookworld Shared- (Jaettu) luettelosta (valitse tarvittaessa All (Kaikki) j ja kaksoisnapsauta kohtaa mybookworld). Huomautus: Kokoonpano on kirjoitussuojattu jaettu asema, jolla on ainoastaan ohjetiedosto ja sisäänkirjautumissivu. 4. Kaksoisnapsauta Public-osuustiedostoa ja sitten OK. Osuustiedosto tulee työpöydälle jaetun aseman kuvakkeena, riippuen asetuksista. Jos haluat jättää jaetun aseman kuvakkeen työpöydälle vakituisesti, luo alias: (a) Valitse kohde, jolle haluat luoda aliaksen, ja pidä hiiren painike painettuna alas. (b) Pidä Cmd- ja Option-painike pohjassa ja vedä kohde sinne, minne haluat luoda aliaksen, ja päästä irti hiiren painikkeesta. Tämä luo aliaksen uuteen kohtaan sen sijaan, että siirtäisi alkuperäisen kohteen. Tiedostoja voidaan nyt vetää ja pudottaa Finderilla verkkoaseman kansioihin. MY BOOK WORLD EDITIONIN PERUSASETUKSET - 17

23 Macintosh Tiger 1. Kytke tietokone päälle ja odota, että käyttöjärjestelmä latautuu. 2. Avaa Finder. Valitse Network (Verkko) ja kaksoisnapsauta sitten Mybookworldkuvaketta. 3. Kirjoita kenttiin Name (Nimi) ja Password (Salasana) admin ja valitse Connect (Muodosta yhteys). 4. Varmista, että shares (osuustiedostot) on valittu Select the volumes to mount (Valitse asennettavat asemat) -luettelosta ja napsauta OK. Osuustiedosto tulee työpöydälle jaetun aseman kuvakkeena, riippuen asetuksista. Jos haluat jättää jaetun aseman kuvakkeen työpöydälle vakituisesti, luo alias: (a) Valitse kohde, jolle haluat luoda aliaksen, ja pidä hiiren painike painettuna alas. (b) Pidä Cmd- ja Option-painike pohjassa ja vedä kohde sinne, minne haluat luoda aliaksen, ja päästä irti hiiren painikkeesta. Tämä luo aliaksen uuteen kohtaan sen sijaan, että siirtäisi alkuperäisen kohteen. MY BOOK WORLD EDITIONIN PERUSASETUKSET - 18

24 5. Valitse Finderissa shares (osuustiedostot), jolloin näet lataus- ja julkiset kansiot. 6. Kaksoisnapsauta julkista kansiota. Tiedostoja voidaan nyt vetää ja pudottaa Finderilla jaettuihin kansioihin. Onneksi olkoon! My Book World Edition on nyt käyttövalmis, ja sitä voidaan käyttää Oman tietokoneen (Windows) asemakirjaimena tai työpöydän jaetun aseman kuvakkeena (Macintosh). Tiedostoja voidaan nyt vetää ja pudottaa My Book -laitteeseen ja tiedostoja voidaan siirtää My Bookista mille tahansa verkossa olevalle tietokoneelle, kunhan ne on valmisteltu yllä annettujen ohjeiden mukaisesti. Nämä käyttöohjeet kuvaavat kaikki perus- ja lisätoiminnot My Book -laitteen hallinnalle, mukaan lukien: varmuuskopion teko tietokoneesta (katso Verkon tietokoneiden varmuuskopiointi sivulla 21) My Bookin käyttö etätietokoneelta (katso MioNetin etäkäyttö sivulla 33) median toisto ja virtaaminen (katso Miten videoita, musiikkia javalokuvia toistetaan/virrataan sivulla 36) itunes-palvelun käyttö (katso itunesin käyttä My Book World Editionin kanssa sivulla 43) USB-aseman liittäminen ylimääräistä tallennustilaa ja tiedostojen vaihtoa varten (katso USB-kiintolevyn kytkeminen sivulla 45 ja Copy Manager sivulla 123) My Book -laitteen ja verkkoasetusten määrittäminen, sähköposti- ja ikkunahälytysten määrittäminen, valvojan salasanan vaihtaminen, laitteisto-ohjelmiston päivittäminen, järjestelmän palauttaminen tehdasoletusarvoihin, RAID:in määrittäminen (vain My Book World Edition II), tiedostojen jakoasetusten hallinta, varmuuskopiointikansion määrittäminen, levykiintiön määrääminen, jaettujen kansioiden määrittäminen käyttäjille, käyttäjäryhmien lisääminen, muokkaaminen ja poistaminen sekä kaikkien käyttäjä- ja ryhmävaltuuksien muuttaminen (luku/kirjoitus, kirjoitussuojattu, ei pääsyä) osuuksille/kansioille ja USB-tallennuslaitteille (katso Network Storage Manager sivulla 53) MY BOOK WORLD EDITIONIN PERUSASETUKSET - 19

25 My Book World Edition -tiedostotallennuslaite My Book World Editionia voidaan käyttää ja sille voidaan tallentaa tiedostoja verkkoosuuksien kautta. Osuudet ovat kansioita, joihin tietoa voidaan tallentaa ja organisoida My Book World Edition -verkkotallennusjärjestelmä. Osuudet voidaan jakaa kaikkien (julkinen) tai valittujen käyttäjien (yksityinen) kanssa. Laitteessa on kolme esimääritettyä ja päivitettyä osuutta: Julkinen luodaan automaattisesti alkuasennuksessa Shared Music (Jaettu musiikki) - kansio sellaisten musiikkitiedostojen tallentamiseen, jotka haluat jakaa muiden käyttäjien kanssa. Shared Pictures (Jaetut kuvat) - kansio sellaisten kuvatiedostojen tallentamiseen, jotka haluat jakaa muiden käyttäjien kanssa. Shared Videos (Jaetut videot) - sellaisten videotiedostojen tallentamiseen, jotka haluat jakaa muiden käyttäjien kanssa. Tärkeää: Älä muuta tai poista oletusosuuskansioita. Muutoin tiedostojen jakaminen saattaa häiriintyä. Ne ovat mediapalvelimen (Twonky Media) ja itunes-palvelun oletuskansioita. Twonky median käytöstä on lisätietoja kohdassa Miten videoita, musiikkia javalokuvia toistetaan/virrataan sivulla 36. itunesin käytöstä on lisätietoja kohdassa itunesin käyttä My Book World Editionin kanssa sivulla 43. Download (Lataa) tiedostojen tallentamiseen Downloaderilla (katso Ajastetut lataukset sivulla 118). Configuration (Kokoonpano) on kirjoitussuojattu jaettu asema, jolla on ainoastaan ohjetiedosto ja sisäänkirjautumissivu. Se on tarkoitettu tiedon jakamiseen ja tallentamiseen, eikä sitä tule muuttaa. MY BOOK WORLD EDITIONIN PERUSASETUKSET - 20

26 3 Verkon tietokoneiden varmuuskopiointi WD Anywhere Backup WD Anywhere Backup -automaattisella varmuuskopio-ohjelmalla voidaan tehdä jatkuva varmuuskopio jopa viidestä verkossa olevasta tietokoneesta. Valitse tiedostot, jotka haluat varmuuskopioida, minkä jälkeen tallennetuista muutoksesta tehdään automaattisesti varmuuskopio. WD Anywhere Backup -ohjelman asentaminen Tärkeää: Ennen kuin WD Anywhere Backup asennetaan, My Book World Edition on oltava liitettynä paikallisverkkoon ja päällä. Näin voidaan olla varmoja, että WD Anywhere Backup tunnistaa My Book World Editionin ja asentaa ohjelmasta täyden version 30 päivän kokeiluversion sijaan. Windows 1. Kytke tietokone päälle ja odota, että käyttöjärjestelmä latautuu. 2. Aseta ohjelmisto-cd CD-ROM-asemaan. Huomautus: Jos AutoPlay ei ole käytössä tietokoneessa, sinun täytyy asentaa apuohjelmat manuaalisesti. Valitse Käynnistä ja valitse Tietokone (Windows Vista) tai Oma tietokone (Windows XP). Kaksoisnapsauta CD:n juurihakemistossa olevaa Setup.exe-tiedostoa. 3. Windows Vista: Napsauta Suorita setup.exe ja napsauta sitten Salli. 4. Napsauta Terms of Agreement -ruudussa Hyväksy. 5. Jos laite on kytketty asianmukaisesti Connect-ruudussa kuvatulla tavalla, napsauta Seuraava. 6. Valitse WD Anywhere Backup. Huomautus: Saattaa kulua pari minuuttia, ennen kuin seuraava ruutu tulee esiin. 7. Valitse haluamasi kieli luettelosta ja valitse OK. VERKON TIETOKONEIDEN VARMUUSKOPIOINTI - 21

27 8. Sulje kaikki muut käynnissä olevat ohjelmat ja valitse Next (Seuraava). 9. Jos hyväksyt käyttöehdot, valitse I Agree (Hyväksyn). 10.Kun WD Anywhere Backup on asennettu, valitse Finish (Valmis), jolloin voit alkaa käyttämään WD Anywhere Backup -ohjelmaa. VERKON TIETOKONEIDEN VARMUUSKOPIOINTI - 22

28 Esiin tulee WD Anywhere Backup -ohjelman asetusnäyttö. Jatka kohdasta Varmuuskopio yhdellä napsauksella sivulla 24. Huomautus: Työpöydällä on nyt WD Anywhere Backup -kuvake ja WD Anywhere Backup luetellaan ohjelmatiedostoissa. Macintosh 1. Kytke tietokone päälle ja odota, että käyttöjärjestelmä latautuu. 2. Aseta ohjelmisto-cd CD-ROM-asemaan. 3. Kaksoisnapsauta työpöydällä olevaa My Book World Edition CD-kuvaketta. 4. Avaa kansio WD_Mac_Tools ja kaksoisnapsauta tiedostoa WDAnywhereBackup.dmg. VERKON TIETOKONEIDEN VARMUUSKOPIOINTI - 23
