1 My Book Live Käyttöopas Ulkoinen työpöytä

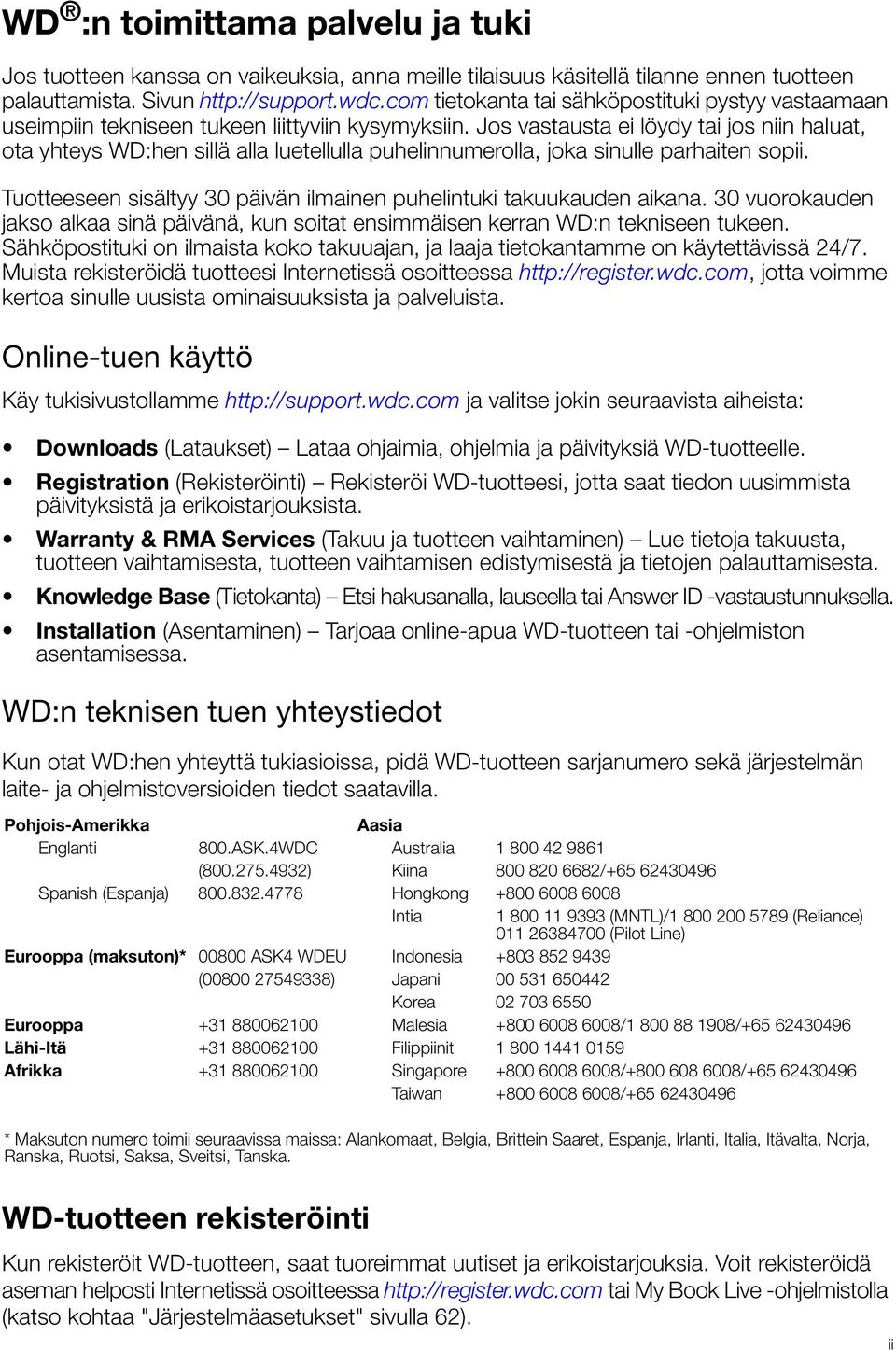

2 WD :n toimittama palvelu ja tuki Jos tuotteen kanssa on vaikeuksia, anna meille tilaisuus käsitellä tilanne ennen tuotteen palauttamista. Sivun tietokanta tai sähköpostituki pystyy vastaamaan useimpiin tekniseen tukeen liittyviin kysymyksiin. Jos vastausta ei löydy tai jos niin haluat, ota yhteys WD:hen sillä alla luetellulla puhelinnumerolla, joka sinulle parhaiten sopii. Tuotteeseen sisältyy 30 päivän ilmainen puhelintuki takuukauden aikana. 30 vuorokauden jakso alkaa sinä päivänä, kun soitat ensimmäisen kerran WD:n tekniseen tukeen. Sähköpostituki on ilmaista koko takuuajan, ja laaja tietokantamme on käytettävissä 24/7. Muista rekisteröidä tuotteesi Internetissä osoitteessa jotta voimme kertoa sinulle uusista ominaisuuksista ja palveluista. Online-tuen käyttö Käy tukisivustollamme ja valitse jokin seuraavista aiheista: Downloads (Lataukset) Lataa ohjaimia, ohjelmia ja päivityksiä WD-tuotteelle. Registration (Rekisteröinti) Rekisteröi WD-tuotteesi, jotta saat tiedon uusimmista päivityksistä ja erikoistarjouksista. Warranty & RMA Services (Takuu ja tuotteen vaihtaminen) Lue tietoja takuusta, tuotteen vaihtamisesta, tuotteen vaihtamisen edistymisestä ja tietojen palauttamisesta. Knowledge Base (Tietokanta) Etsi hakusanalla, lauseella tai Answer ID -vastaustunnuksella. Installation (Asentaminen) Tarjoaa online-apua WD-tuotteen tai -ohjelmiston asentamisessa. WD:n teknisen tuen yhteystiedot Kun otat WD:hen yhteyttä tukiasioissa, pidä WD-tuotteen sarjanumero sekä järjestelmän laite- ja ohjelmistoversioiden tiedot saatavilla. Pohjois-Amerikka Aasia Englanti 800.ASK.4WDC Australia ( ) Kiina / Spanish (Espanja) Hongkong Intia (MNTL)/ (Reliance) (Pilot Line) Eurooppa (maksuton)* ASK4 WDEU Indonesia ( ) Japani Korea Eurooppa Malesia / / Lähi-Itä Filippiinit Afrikka Singapore / / Taiwan / * Maksuton numero toimii seuraavissa maissa: Alankomaat, Belgia, Brittein Saaret, Espanja, Irlanti, Italia, Itävalta, Norja, Ranska, Ruotsi, Saksa, Sveitsi, Tanska. WD-tuotteen rekisteröinti Kun rekisteröit WD-tuotteen, saat tuoreimmat uutiset ja erikoistarjouksia. Voit rekisteröidä aseman helposti Internetissä osoitteessa tai My Book Live -ohjelmistolla (katso kohtaa "Järjestelmäasetukset" sivulla 62). ii

3 Sisällysluettelo WD :n toimittama palvelu ja tuki ii WD-tuotteen rekisteröinti ii 1 Tärkeitä tietoja käyttäjälle Tärkeitä turvallisuusohjeita WD-tuotetietojen tallennus Tuotteen yleiskatsaus Asemasta Ominaisuudet Paketin sisältö Järjestelmävaatimukset Esiasennusohjeet Käsittelyohjeet Määritykset Tuotekuva Aseman liittäminen ja käytön aloittaminen Kiintolevyn kytkeminen tietokoneeseen Käytön aloittaminen CD:llä (Mac ja Windows) Aloittaminen ilman CD:tä (Windows 7/Vista & Mac) Mitä seuraavaksi? Tietokoneen tiedostojen varmuuskopiointi ja palauttaminen WD SmartWaren käyttö Windows 7/Windows Vista Backupin käyttö Apple Time Machinen käyttö Aseman hallinta WD Quick View WD Quick View -pikavalintavaihtoehtojen käyttö Aseman tilan tarkistaminen WD SmartWaren käynnistäminen (vain Windows) WD SmartWaresta poistuminen turvallisesti (vain Windows) Osuuksien avaaminen My Book Live Dashboardin käynnistäminen Aseman yhdistäminen (vain Windows) Pikavalinnan luominen julkiselle osuudelle (vain Windows) SISÄLLYSLUETTELO iii

4 Aseman ominaisuuksien esittäminen Turvallinen sammuttaminen Varoitusten tarkkailu Learning Centerin käyttö WD Quick View -kuvakkeen poistaminen My Book Live Dashboardin käyttö My Book Live Dashboardin käynnistäminen My Book Live Dashboardin käynnistäminen Dashboardin komponentit Asiakastuki Mitä seuraavaksi? Perusasetusten määrittäminen Järjestelmäasetukset Network Settings (Verkkoasetukset) Apuohjelma-asetukset Etäkäyttöasetukset Mediapalvelinasetukset Käyttäjien hallinta Käyttäjien esittäminen Käyttäjän luominen Yksityisen osuuden luomien käyttäjälle Käyttäjän salasanan vaihtaminen Käyttäjäasetusten muokkaaminen Käyttäjän poistaminen Osuuksien hallinta Osuusluettelon esittäminen Uuden osuuden luominen Uuden käyttäjän luominen Osuuden tekeminen julkiseksi Osuuden poistaminen Osuuden avaaminen Tietokoneen varmuuskopioiden ja tilannevedosten hallinta Tietokoneen varmuuskopioluettelo My Book Live -aseman varmuuskopiointi tilannevedoksilla SISÄLLYSLUETTELO iv

5 11 My Book Liven etäkäyttö WD 2go: Reitti henkilökohtaisiin pilvipalveluihin Etäkäytön käyttöönotto Mobiilikäytön asetukset Internet-yhteyden määrittäminen WD 2go -sovelluksella Henkilökohtaisen pilvipalvelun käyttö Videoiden, kuvien ja musiikin toisto ja suoratoisto Mediapalvelimen yleiskatsaus Mediapalvelinasetukset Tuetut mediatyypit Median tallennus My Book Liven käyttö mediasoittimesta My Book Liven käyttö itunesilla Vianmääritys Ensi vaiheiden tarkistuslista My Book Live -aseman nollaaminen Tietyt viat ja korjauskeinot Säädös- ja takuutiedot Yhdenmukaisuus säännösten kanssa Huollon saaminen Rajoitettu takuu GNU yleinen julkinen lisenssi ("GPL") Sanasto Hakemisto SISÄLLYSLUETTELO v

6 TÄRKEITÄ TIETOJA KÄYTTÄJÄLLE 1 Tärkeitä tietoja käyttäjälle Tärkeitä turvallisuusohjeita WD-tuotetietojen tallennus Tärkeitä turvallisuusohjeita Tämä laite on suunniteltu ja valmistettu turvalliseksi. Virheellinen käyttö saattaa aiheuttaa sähköiskun tai palovaaran. Tämän yksikön turvaominaisuudet suojelevat sinua, jos noudatat seuraavia menetelmiä asennuksessa, käytössä ja huollossa. Noudata kaikkia tuotteeseen merkittyjä varoituksia ja ohjeita. Irrota yksikkö pistorasiasta ennen puhdistusta. Älä käytä nestemäisiä tai aerosolipuhdistusaineita. Puhdista kostealla rievulla. Älä käytä tuotetta lähellä nesteitä. Älä aseta tuotetta epävakaalle pinnalle. Se saattaa pudota ja vaurioitua. Älä pudota tuotetta. Älä tuki kehyksen takana ja pohjassa olevia aukkoja. Niitä ei saa tukkia eikä peittää, jotta tuote pääsee tuulettumaan asianmukaisesti ja toimii hyvin eikä pääse ylikuumenemaan. Aseman pitäminen pystyasennossa auttaa myös suojaamaan ylikuumenemiselta. Käytä tätä tuotetta ainoastaan tuotekyltissä kuvatulla sähköllä. Jos et ole varma asiasta, ota yhteys myyjään tai sähköyhtiöön. Älä laita mitään virtajohdon päälle. Älä laita tuotetta sellaiseen paikkaan, missä joku voisi astua johdolle. Jos käytät tuotteen kanssa jatkojohtoa, varmista että siihen kytkettyjen laitteiden virtaluokitus ei ylitä jatkojohdon virtaluokitusta. Varmista myös, että pistokkeeseen kytkettyjen tuotteiden kokonaisluokitus ei ylitä sulakkeen arvoa. Älä koskaan työnnä tämän tuotteen aukoista mitään, sillä voit koskettaa vaarallisia jännitekohtia tai aiheuttaa oikosulun ja siten saada aikaan tulipalon tai sähköiskun. Jos jokin seuraavista tapahtuu, irrota tuote pistorasiasta ja lähetä se pätevään huoltoon: - Virtajohto tai pistoke vahingoittuu tai purkaantuu. - Tuotteen päälle kaatuu nestettä. - Tuotteeseen sataa tai muutoin pääsee vettä. - Tuote ei toimi asianmukaisesti, vaikka noudatetaan käyttöohjeita. Säädä ainoastaan niitä asetuksia, jotka kuvataan käyttöohjeessa, sillä virheelliset säädöt voivat vahingoittaa laitetta ja vaatia pätevää asentajaa työskentelemään pitkään palauttaakseen tuotteen normaalikuntoon. - Tuote on pudonnut tai kotelo on vahingoittunut. - Jos tuotteen suorituskyky muuttuu huomattavasti, ota yhteys WD:n asiakaspalveluun osoitteessa 1

7 TÄRKEITÄ TIETOJA KÄYTTÄJÄLLE WD-tuotetietojen tallennus Kirjoita seuraavaan taulukkoon uuden WD-tuotteesi sarjanumero ja mallinumero, jotka on ilmoitettu laitteen pohjassa olevassa tarrassa. Kirjoita myös muut tärkeät tiedot, kuten ostopäivämäärä ja käyttöjärjestelmä ja sen versio. Näitä tietoja tarvitaan asennuksessa ja teknisessä tuessa. Sarjanumero: Mallinumero: Ostopäivämäärä: Järjestelmää ja ohjelmistoa koskevat huomautukset: 2

8 TUOTTEEN YLEISKATSAUS 2 Tuotteen yleiskatsaus Asemasta Ominaisuudet Paketin sisältö Järjestelmävaatimukset Esiasennusohjeet Käsittelyohjeet Määritykset Tuotekuva Asemasta Kytke tämä tehokas asema langattomaan reitittimeen tehdäksesi siitä kotiverkossa jaetun muistilaitteen, jota voi käyttää sekä kotona että sen ulkopuolella. Jaa tiedostosi Mac- ja PC-tietokoneiden kanssa, suoratoista mediaa televisioon DLNA-yhteensopivien laitteiden kautta ja etäkäytä tiedostoja WD 2go -sovelluksilla ja -sivustolla. Käyttöoppaassa on vaiheittaiset asennusohjeet ja muita tärkeitä tietoja WD-tuotteestasi. Käännetyt käyttöohjeet ja päivitykset voidaan ladata osoitteesta Lisätietoja ja uutisia tästä tuotteesta on osoitteessa Ominaisuudet Oma media ja tiedostot omassa yksityisessä pilvipalvelussa Luo oma pilvipalvelusi, josta ei koidu kuukausikuluja ja joka ei tallenna tietojasi mysteerisiin paikkoihin. Tallenna mediasi ja tiedostosi asemalle ja käytä niitä turvallisesti Internetin kautta. Tai käytä WD:n mobiilisovelluksia, joilla voit käyttää dataa helposti lehtiö-pc:llä tai älypuhelimella. Tämä on kuin matkapuhelimessasi olisi jopa 3 TB ylimääräistä tallennustilaa. Suoratoistona HDTV:seen Katso tyttäresi syntymäpäiväjuhlavideo ja esitä lomakuvasi diaesityksenä televisiossa. Sisäinen mediapalvelin suoratoistaa musiikkia, kuvia ja elokuvia mille tahansa DLNA -sertifioidulle laitteelle, kuten WD TV Live -verkkomediasoitin, Blu-ray Disc -soitin, Xbox 360, PlayStation 3 ja TV. DLNA 1.5 ja UPnP-sertifioitu. Jaettua muistitilaa kaikille tietokoneille Nyt voit tallentaa koko perheen elokuvat, musiikin, valokuvat ja tärkeät tiedostot yhteen paikkaan, josta koko kotisi voi jakaa ne. Kytke vain asema langattomaan reitittimeen, jolloin voit tallentaa ja käyttää tiedostoja millä tahansa kotisi PC:llä tai Macilla. Automaattinen, langaton varmuuskopiointi kaikille tietokoneillesi Turvaa arvokkaat muistosi ja varmuuskopioi kaikki PC- ja Mac-tietokoneesi langattomasti yhteen luotettavaan paikkaan langattomassa verkossa WD SmartWarella. Aina kun tallennat tiedoston, se varmuuskopioidaan välittömästi. Mac-käyttäjät voivat käyttää kaikkia Apple Time Machine -varmuuskopiointiohjelmiston ominaisuuksia turvatakseen tietonsa. Ehdotonta nopeutta Sisäinen 800 MHz CPU takaa maksimaalisen suorituskyvyn kaikissa sovelluksissa suoratoistosta etäkäyttöön. Tämä tuote on suunniteltu hyödyntämään Ethernet-piiriteknologian uusimpia edistysaskeleita ja tarjoaa luokkansa parhaat lukunopeudet, ylittäen perinteiset USB 2.0 -asemat. 3

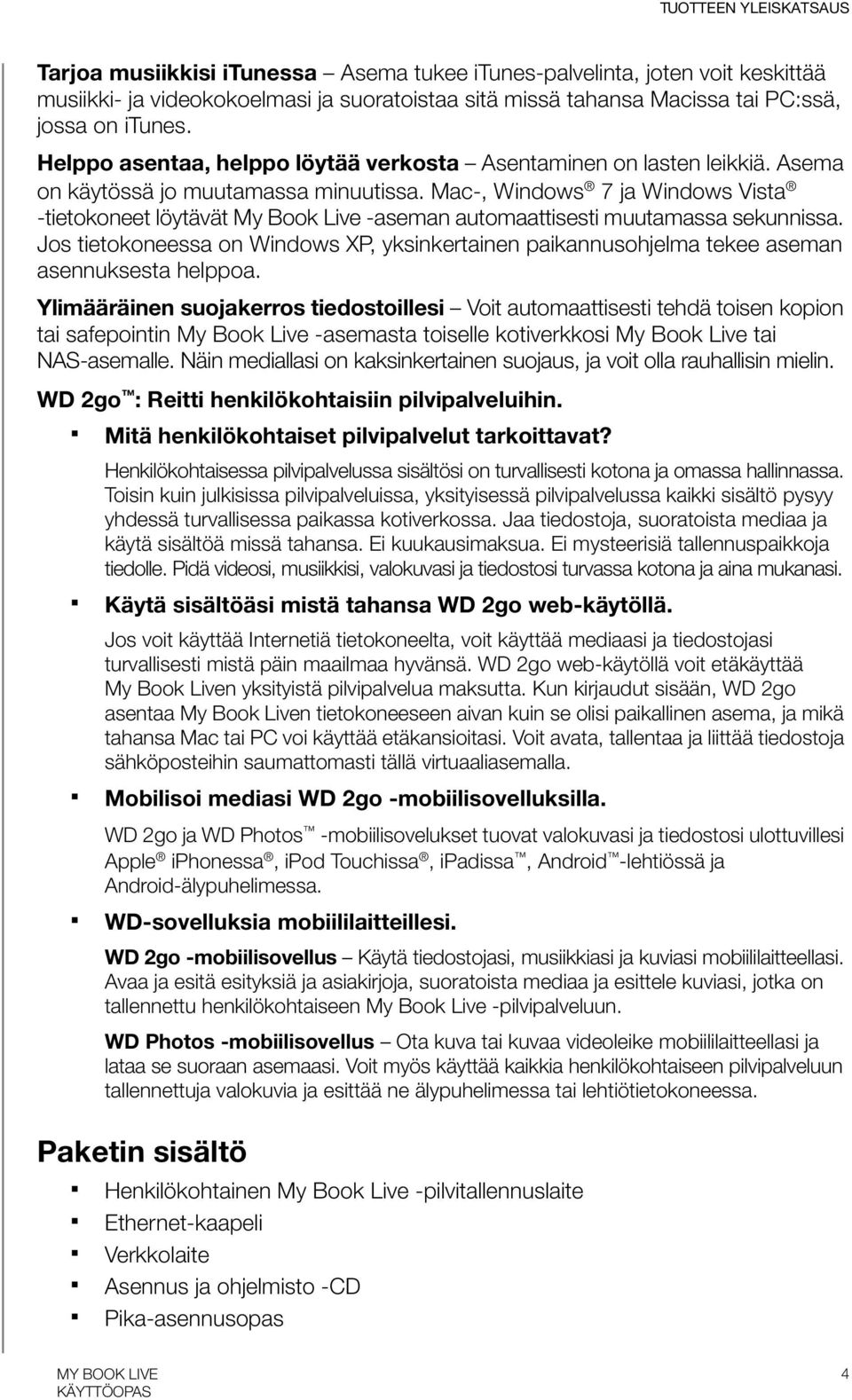

9 TUOTTEEN YLEISKATSAUS Tarjoa musiikkisi itunessa Asema tukee itunes-palvelinta, joten voit keskittää musiikki- ja videokokoelmasi ja suoratoistaa sitä missä tahansa Macissa tai PC:ssä, jossa on itunes. Helppo asentaa, helppo löytää verkosta Asentaminen on lasten leikkiä. Asema on käytössä jo muutamassa minuutissa. Mac-, Windows 7 ja Windows Vista -tietokoneet löytävät My Book Live -aseman automaattisesti muutamassa sekunnissa. Jos tietokoneessa on Windows XP, yksinkertainen paikannusohjelma tekee aseman asennuksesta helppoa. Ylimääräinen suojakerros tiedostoillesi Voit automaattisesti tehdä toisen kopion tai safepointin My Book Live -asemasta toiselle kotiverkkosi My Book Live tai NAS-asemalle. Näin mediallasi on kaksinkertainen suojaus, ja voit olla rauhallisin mielin. WD 2go : Reitti henkilökohtaisiin pilvipalveluihin. Mitä henkilökohtaiset pilvipalvelut tarkoittavat? Henkilökohtaisessa pilvipalvelussa sisältösi on turvallisesti kotona ja omassa hallinnassa. Toisin kuin julkisissa pilvipalveluissa, yksityisessä pilvipalvelussa kaikki sisältö pysyy yhdessä turvallisessa paikassa kotiverkossa. Jaa tiedostoja, suoratoista mediaa ja käytä sisältöä missä tahansa. Ei kuukausimaksua. Ei mysteerisiä tallennuspaikkoja tiedolle. Pidä videosi, musiikkisi, valokuvasi ja tiedostosi turvassa kotona ja aina mukanasi. Käytä sisältöäsi mistä tahansa WD 2go web-käytöllä. Jos voit käyttää Internetiä tietokoneelta, voit käyttää mediaasi ja tiedostojasi turvallisesti mistä päin maailmaa hyvänsä. WD 2go web-käytöllä voit etäkäyttää My Book Liven yksityistä pilvipalvelua maksutta. Kun kirjaudut sisään, WD 2go asentaa My Book Liven tietokoneeseen aivan kuin se olisi paikallinen asema, ja mikä tahansa Mac tai PC voi käyttää etäkansioitasi. Voit avata, tallentaa ja liittää tiedostoja sähköposteihin saumattomasti tällä virtuaaliasemalla. Mobilisoi mediasi WD 2go -mobiilisovelluksilla. WD 2go ja WD Photos -mobiilisovelukset tuovat valokuvasi ja tiedostosi ulottuvillesi Apple iphonessa, ipod Touchissa, ipadissa, Android -lehtiössä ja Android-älypuhelimessa. WD-sovelluksia mobiililaitteillesi. WD 2go -mobiilisovellus Käytä tiedostojasi, musiikkiasi ja kuviasi mobiililaitteellasi. Avaa ja esitä esityksiä ja asiakirjoja, suoratoista mediaa ja esittele kuviasi, jotka on tallennettu henkilökohtaiseen My Book Live -pilvipalveluun. WD Photos -mobiilisovellus Ota kuva tai kuvaa videoleike mobiililaitteellasi ja lataa se suoraan asemaasi. Voit myös käyttää kaikkia henkilökohtaiseen pilvipalveluun tallennettuja valokuvia ja esittää ne älypuhelimessa tai lehtiötietokoneessa. Paketin sisältö Henkilökohtainen My Book Live -pilvitallennuslaite Ethernet-kaapeli Verkkolaite Asennus ja ohjelmisto -CD Pika-asennusopas 4

10 TUOTTEEN YLEISKATSAUS My Book Live -kotiverkkoasema Verkkolaite* Ethernet-kaapeli Asennus-CD, jolla on ohjelmistot ja käyttöohjeet Pika-asennusopas Maailmanlaajuiset verkkolaitekokoonpanot 5

11 TUOTTEEN YLEISKATSAUS Lisätietoja tähän tuotteeseen saatavissa olevista lisävarusteista on julkaistu osoitteessa: USA Kanada Eurooppa Kaikki muut tai tai tai Ota yhteys WD:n tekniseen tukeen alueellasi. Teknisen tuen yhteystiedot löytyvät sivulta ja tietopankin vastauksesta Answer ID Järjestelmävaatimukset Käyttöjärjestelmä Windows Mac OS X Windows XP* Windows Vista Windows 7 *WD 2go -webkäyttö ei ole yhteensopiva 64-bittisen Windows XP -käyttöjärjestelmän kanssa. Leopard Snow Leopard Huomaa: Tietokonekokoonpano ja käyttöjärjestelmä voivat vaikuttaa yhteensopivuuteen. Jotta tuote toimisi mahdollisimman tehokkaasti ja luotettavasti, asenna uusimmat päivitykset ja uusin service pack (SP) huoltopaketti. Valitse Windowsin Käynnistä- tai -valikosta Windows Update. Valitse Macin Apple-valikosta Software Update. Internet-selaimet Tuote tukee Internet Explorer 7.0 ja tuoreempaa Windows-ympäristössä Tuote tukee Safari 4.0 ja tuoreempaa Mac-ympäristössä Tuote tukee Firefox 3.6 ja tuoreempaa Windows- ja Mac-ympäristöissä Paikallisverkko Reititin/kytkin tai suora yhteys (laite toimii parhaiten gigabitin verkon kanssa). Suuralueverkko Laajakaistainen Internet-yhteys etäkäyttöön WD 2go ja WD Photos -sovelluksilla. 6

12 TUOTTEEN YLEISKATSAUS Esiasennusohjeet Ennen kuin purat paketin ja asennat järjestelmän, valitse järjestelmälle sopiva, tehokas paikka. Sijoita laite paikkaan, joka on: Lähellä maadoitettua pistorasiaa Puhdas ja pölytön Tasainen ja tärinätön Hyvin tuuletettu paikka, jossa yksikön takana ja alapuolella olevat aukot eivät peity ja joka on kaukana lämmönlähteistä Erillään sähkölaitteiden, kuten ilmanvaihtojärjestelmien, radioiden, TV-lähettimien jne., luomista sähkömagneettisista kentistä Käsittelyohjeet WD-tuotteet ovat tarkkuusinstrumentteja, joita tulee käsitellä huolella pakkauksen purun ja asennuksen aikana. Kovakourainen käsittely, iskut tai tärinä voivat vaurioittaa asemia. Muista seuraavat varotoimet, kun purat pakkauksesta ulkoista tallennustuotetta ja asennat sitä: Älä pudota tai tärisytä asemaa. Älä liikuta asemaa, kun siinä on virta. Älä käytä tätä tuotetta kannettavana asemana. Määritykset Ethernet Sisäinen kiintolevy Tuetut protokollat I/O-portit Tuetut asiakkaat Mitat Virtalähde Lämpötila Tehokas (10/100/1000) Gigabit Ethernet-liittymä WD 3,5 tuuman SATA-kiintolevy CIFS/SMB, NFS, FTP, AFP Ethernet (RJ-45) -portti Windows XP Windows Vista Windows 7 Mac OS X Leopard Mac OS X Snow Leopard Pituus: 139,45 mm (54,9 tuumaa) Leveys: 50 mm (1,97 tuumaa) Korkeus: 164,0 mm (6,5 tuumaa) Paino: 1,01 kg (2,2 lb) Sisääntulojännite: V AC Sisääntulotaajuus: Hz Lähtöjännite: 12 V DC, 1,5 A Virtalähde: 18 W Käyttölämpötila: 5 35 C (41 95 F) Varastointilämpötila: C ( F) 7

13 TUOTTEEN YLEISKATSAUS Tuotekuva Monivärinen merkkivalo Nollauspainike Toiminnan verkkovalo Ethernet-portti Yhteyden LED-merkkivalo Kensington -lukkopaikka Osa Kuvake Kuvaus Ethernet-portti Liittää laitteen paikallisverkkoon. Nollauspainike Virtaportti Palauttaa asetukset, kuten laitteen valvojan käyttäjätunnuksen ja salasanan. Katso lisätietoja kohdasta "My Book Live -aseman nollaaminen" sivulla 128. Kytkee laitteen muuntajaan ja virtapistokkeeseen. Kensingtonlukkopaikka Tämä asema on suojattu lukkopaikalla, joka tukee standardia Kensington-suojauskaapelia. Lisätietoja on sivulla 8

14 ASEMAN LIITTÄMINEN JA KÄYTÖN ALOITTAMINEN 13 Aseman liittäminen ja käytön aloittaminen Kiintolevyn kytkeminen tietokoneeseen Käytön aloittaminen CD:llä (Mac ja Windows) Aloittaminen ilman CD:tä (Windows 7/Vista & Mac) Mitä seuraavaksi? Kiintolevyn kytkeminen tietokoneeseen My Book Live -asema on helppo asentaa se tulee vain kytkeä kodin tai toimiston verkkoon. Aseman edessä ja takana olevat merkkivalot ilmoittavat, toimiiko yhteys kunnolla. Huomaa: Lisätietoja aseman sammuttamisesta ja irrottamisesta on kohdassa "Turvallinen sammuttaminen" sivulla 53 tai "Uudelleenkäynnistys/ sammuttaminen" sivulla 69. Aseman kytkeminen verkkoon Tärkeää: Jotta asema ei pääse ylikuumenemaan, pidä sitä pystyasennossa yllä olevan kuvan mukaisesti. Liitä My Book Live alla olevien ohjeiden mukaisesti kodin tai toimiston verkkoon. 1. Kytke Ethernet-kaapelin yksi pää aseman takana olevaan Ethernet-porttiin. VAARA! Jotta laite noudattaisi B-luokan emissiostandardeja, käytä mukana tullutta suojattua Ethernet-kaapelia. 2. Kytke Ethernet-kaapelin toinen pää suoraan reitittimen tai verkkovalitsimen porttiin. 3. Kytke muuntajan toinen pää aseman takana olevaan tasavirtapistokkeeseen. 9

15 ASEMAN LIITTÄMINEN JA KÄYTÖN ALOITTAMINEN 4. Kytke muuntaja pistorasiaan. Yksikkö käynnistyy automaattisesti. Tärkeää: Anna My Book Live -aseman käynnistyä täysin (tämä vie noin kolme minuuttia), ennen kuin annat asemalle määritykset. Tiedät, että asema on valmis, kun merkkivalo lakkaa vilkkumasta ja alkaa palaa tasaisen vihreänä (normali) tai sinisenä (valmiustila). Etupaneelin merkkivalon tarkistaminen Alla oleva taulukko kuvaa etupaneelin kolmivärisen (punainen/vihreä/sininen) merkkivalon käyttäytymistä. Tila Väri Ulkonäkö Tilan kuvaus Virta pois Ei mitään Näkyy, jos asema on irrotettu. Virta päällä Sininen Palaa jatkuvasti Palaa, kun yksikköön kytketään aluksi virta. Käynnistys Keltainen Palaa jatkuvasti Asema on alkanut ladata käyttöjärjestelmää (OS). Valmis Vihreä Palaa jatkuvasti Käyttöjärjestelmä on nyt valmis. Toimintaa Vihreä Vilkkuu Yksikkö lukee kiintolevyä (HDD) tai kirjoittaa sille. Vika/vaadittu toiminto Punainen Palaa jatkuvasti Seuraavat viat laukaisevat tämän tilan: Verkkokaapelia ei ole kytketty Levyn SMART on epäkunnossa Levyn lämpövaroituskynnys ylitetty (ali- tai ylikuumeneminen) Data-asemaa ei ole Järjestelmäasemaa ei ole Valmiustila Sininen Palaa jatkuvasti Yksikkö on valmiustilassa. Ohjelmisto-/laitteistoohjelmistopäivitys Valkoinen (saattaa näyttää hieman sinipunaiselta) Palaa jatkuvasti Laitteisto-ohjelmistoa päivitetään. 10

16 ASEMAN LIITTÄMINEN JA KÄYTÖN ALOITTAMINEN Takapaneelin merkkivalojen tarkistaminen Seuraava taulukko kuvaa verkkotilan ja toiminnan merkkivalot. Huomaa: Porttia katsottaessa merkkivalot ovat alaosassa; päällimmäinen merkkivalo on toiminnan merkkivalo ja pohjimmainen linkin merkkivalo. Tila Merkkivalo Ulkonäkö Tilan kuvaus Linkki ei toimi Yhteys Poissa päältä Kaapeli tai asema ei ole kytketty tai yhteyden toinen pää ei toimi. Yhteys toimii 10/100 Mbps Yhteys toimii 1000 Mbps Yhteys ei ole käytössä Yhteys Keltainen Kaapeli on kytketty ja yhteyden molemmat päät ovat aloittaneet tiedonsiirron. Verkon nopeudeksi tunnistettu 10/100 Mbps. Yhteys Vihreä Kaapeli on kytketty ja yhteyden molemmat päät ovat aloittaneet tiedonsiirron. Verkon nopeudeksi tunnistettu 1000 Mbps. Toimintaa Poissa päältä Aktiivista tiedonsiirtoa ei ole käynnissä. Yhteys käytössä Toimintaa Vihreä vilkkuu Aktiivista tiedonsiirtoa on käynnissä. Käytön aloittaminen CD:llä (Mac ja Windows) Kun asema on kytketty Windows- tai Mac OS X -tietokoneeseen, tunnista asema CD:llä ja aloita sen käyttö. Windows XP -järjestelmä Jos automaattinen käynnistys on käytössä, näyttöön avautuu My Book Live -aloitusruutu. Jos sinulta kysytään, haluatko suorittaa asennustiedoston, kaksoisnapsauta vaihtoehtoa Setup.exe. Jos automaattinen käynnistys on poissa käytöstä, valitse Start (Käynnistä) > Computer (Tietokone) ja paikanna My Book Live CD-asema kohdasta Devices with Removable Storage (Laitteet, joissa on siirrettävä tallennusväline). Kaksoisnapsauta CD:tä ja kaksoisnapsauta sitten tiedostoa Setup.exe, jolloin näyttöön avautuu My Book Live -aloitusruutu. Windows Vista/Windows 7 -järjestelmä 1. Valitse Start (Käynnistä) tai > Computer (Tietokone) ja paikanna My Book Live CD-asema kohdasta Devices with Removable Storage (Laitteet, joissa on siirrettävä tallennusväline). 2. Kaksoisnapsauta CD:tä ja kaksoisnapsauta sitten tiedostoa Setup.exe, jolloin näyttöön avautuu My Book Live -aloitusruutu. 11

17 ASEMAN LIITTÄMINEN JA KÄYTÖN ALOITTAMINEN Mac Leopard/Snow Leopard -järjestelmä Kaksoisnapsauta My Book Live CD -asemaa ja kaksoisnapsauta sitten kohtaa My Book Live Setup (My Book Live -aseman asennus), jolloin näyttöön avautuu My Book Live -aloitusruutu. My Book Live -aloitusruutu Aseman paikantaminen ja yhteyden muodostaminen Aloitusruudussa valvoja voi: paikantaa ja määrätä kirjaimen verkon My Book Live -asemalle, asentaa WD Quick View -sovelluksen, joka helpottaa aseman, aseman tilan ja muiden vaihtoehtojen käyttöä, navigoi seuraavassa vaiheessa tärkeisiin menetelmiin, kuten tiedostojen varmuuskopiointiin ja aseman asetusten määrittämiseen. Huomaa: Muutkin kuin valvojat voivat paikantaa aseman, käyttää My Book Live Dashboard -sovellusta ja avaa julkisen osuuden. 12

18 ASEMAN LIITTÄMINEN JA KÄYTÖN ALOITTAMINEN Vaihe 1: Paikanna My Book Live -asema 1. Napsauta aloitusnäytössä Start Discovery (Aloita paikannus) -painiketta. My Book Live -aseman paikannuksen etenemisnäyttö avautuu ja näyttää, kauanko prosessi vie. Huomaa: Prosessointikuvake näyttää, koska järjestelmä käsittelee tietoa, kuten esimerkiksi koska se tallentaa asetuksia. Huomaa: Jos napsautat Cancel Search (Peruuta haku) -linkkiä, näet How to Connect (Miten yhteys muodostetaan) -näytön, joka neuvoo miten asema liitetään verkkoon. Jos prosessi löytää My Book Live -aseman verkosta, näyttöön tulee My Book Live Found (My Book Live löytynyt) -näyttö ja oletuskuvaus sekä aseman kirjain. Navigointipaneelissa kohdan Discover (Paikanna) on valintamerkki. Huomaa: My Book Live -näytöissä on apuominaisuuksia: - Sanan oikealla puolella oleva i tarkoittaa, että siitä on työkaluvihje. - Jos asetat hiiren työkaluvihjeen päälle, näet lisätietoja valinnasta tai sanasta. - Näytön oikeassa alalaidassa oleva Support (Tuki) -linkki on yhteydessä CD:llä olevaan ohjetiedostoon. - Voit poistua ruudulta painamalla sivun vasemmassa alalaidassa olevaa Exit (Poistu) -linkkiä tai painamalla näppäimistöltä ESC-näppäintä. 13

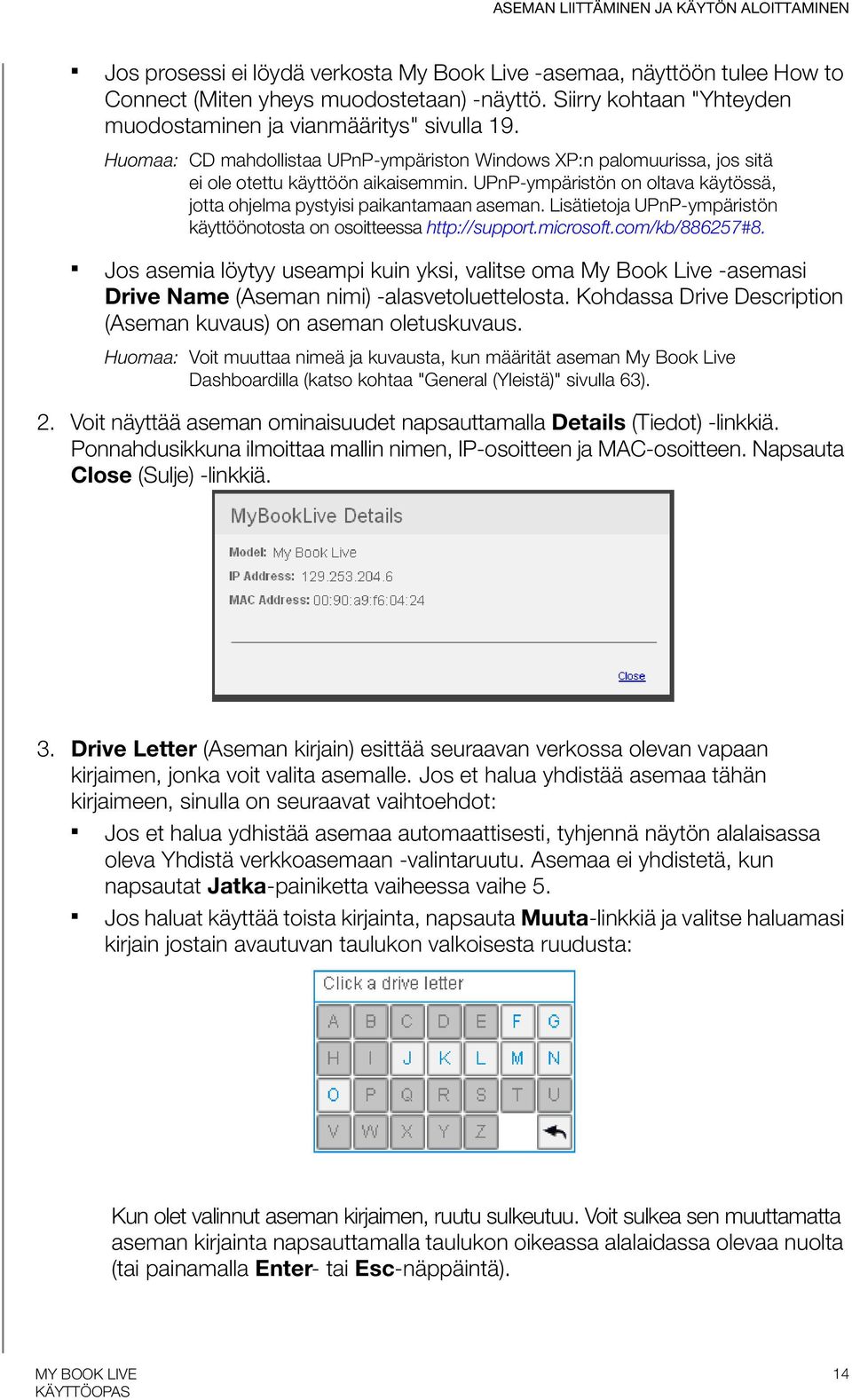

19 ASEMAN LIITTÄMINEN JA KÄYTÖN ALOITTAMINEN Jos prosessi ei löydä verkosta My Book Live -asemaa, näyttöön tulee How to Connect (Miten yheys muodostetaan) -näyttö. Siirry kohtaan "Yhteyden muodostaminen ja vianmääritys" sivulla 19. Huomaa: CD mahdollistaa UPnP-ympäriston Windows XP:n palomuurissa, jos sitä ei ole otettu käyttöön aikaisemmin. UPnP-ympäristön on oltava käytössä, jotta ohjelma pystyisi paikantamaan aseman. Lisätietoja UPnP-ympäristön käyttöönotosta on osoitteessa Jos asemia löytyy useampi kuin yksi, valitse oma My Book Live -asemasi Drive Name (Aseman nimi) -alasvetoluettelosta. Kohdassa Drive Description (Aseman kuvaus) on aseman oletuskuvaus. Huomaa: Voit muuttaa nimeä ja kuvausta, kun määrität aseman My Book Live Dashboardilla (katso kohtaa "General (Yleistä)" sivulla 63). 2. Voit näyttää aseman ominaisuudet napsauttamalla Details (Tiedot) -linkkiä. Ponnahdusikkuna ilmoittaa mallin nimen, IP-osoitteen ja MAC-osoitteen. Napsauta Close (Sulje) -linkkiä. 3. Drive Letter (Aseman kirjain) esittää seuraavan verkossa olevan vapaan kirjaimen, jonka voit valita asemalle. Jos et halua yhdistää asemaa tähän kirjaimeen, sinulla on seuraavat vaihtoehdot: Jos et halua ydhistää asemaa automaattisesti, tyhjennä näytön alalaisassa oleva Yhdistä verkkoasemaan -valintaruutu. Asemaa ei yhdistetä, kun napsautat Jatka-painiketta vaiheessa vaihe 5. Jos haluat käyttää toista kirjainta, napsauta Muuta-linkkiä ja valitse haluamasi kirjain jostain avautuvan taulukon valkoisesta ruudusta: Kun olet valinnut aseman kirjaimen, ruutu sulkeutuu. Voit sulkea sen muuttamatta aseman kirjainta napsauttamalla taulukon oikeassa alalaidassa olevaa nuolta (tai painamalla Enter- tai Esc-näppäintä). 14

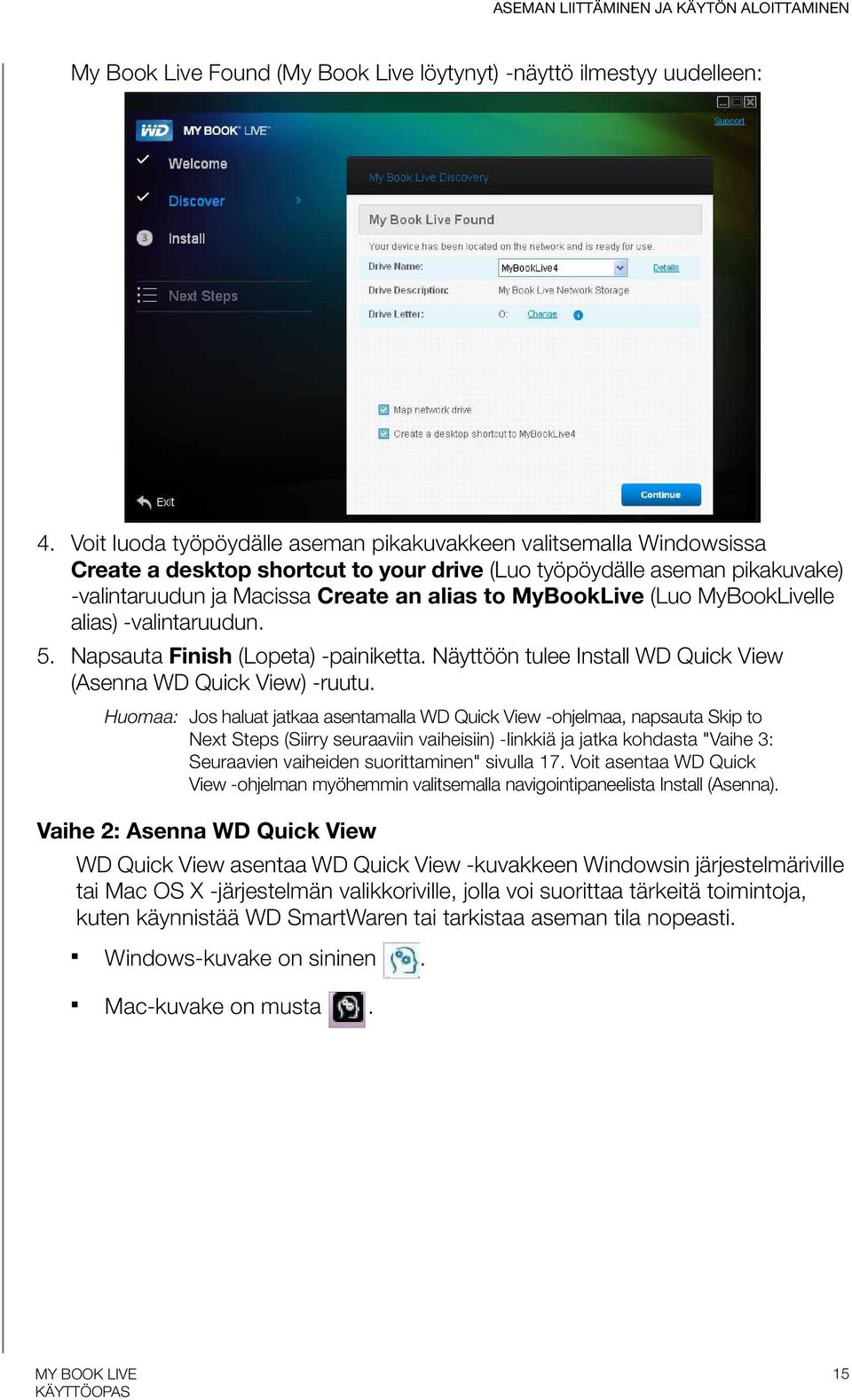

20 ASEMAN LIITTÄMINEN JA KÄYTÖN ALOITTAMINEN My Book Live Found (My Book Live löytynyt) -näyttö ilmestyy uudelleen: 4. Voit luoda työpöydälle aseman pikakuvakkeen valitsemalla Windowsissa Create a desktop shortcut to your drive (Luo työpöydälle aseman pikakuvake) -valintaruudun ja Macissa Create an alias to MyBookLive (Luo MyBookLivelle alias) -valintaruudun. 5. Napsauta Finish (Lopeta) -painiketta. Näyttöön tulee Install WD Quick View (Asenna WD Quick View) -ruutu. Huomaa: Jos haluat jatkaa asentamalla WD Quick View -ohjelmaa, napsauta Skip to Next Steps (Siirry seuraaviin vaiheisiin) -linkkiä ja jatka kohdasta "Vaihe 3: Seuraavien vaiheiden suorittaminen" sivulla 17. Voit asentaa WD Quick View -ohjelman myöhemmin valitsemalla navigointipaneelista Install (Asenna). Vaihe 2: Asenna WD Quick View WD Quick View asentaa WD Quick View -kuvakkeen Windowsin järjestelmäriville tai Mac OS X -järjestelmän valikkoriville, jolla voi suorittaa tärkeitä toimintoja, kuten käynnistää WD SmartWaren tai tarkistaa aseman tila nopeasti. Windows-kuvake on sininen. Mac-kuvake on musta. 15

21 ASEMAN LIITTÄMINEN JA KÄYTÖN ALOITTAMINEN 1. Napsauta linkkiä License Agreement (Lisenssisopimus), ja kun olet lukenut sopimuksen, napsauta valintaruutua I Accept (Hyväksyn). 2. Napsauta Start Install (Aloita asennus) -painiketta. Edistymispalkki esittää asennuksen kulun, kunnes näyttöön tulee Installation Complete (Asennus valmis) -ruutu. Windowsin järjestelmärivillä on nyt -kuvake; Mac OS X:n valikkorivillä on nyt -kuvake. Lisätietoja WD Quick View -ohjelman käytöstä on kohdassa "Aseman hallinta WD Quick View" sivulla 48. Huomaa: Kun olet asentanut WD Quick View -ohjelman, voit päivittää sen vastaavasti. Start Install (Käynnistä asennus) -painikkeen asemesta käytetään Start Upgrade (Aloita päivitys) -painiketta. 16

22 ASEMAN LIITTÄMINEN JA KÄYTÖN ALOITTAMINEN Vaihe 3: Seuraavien vaiheiden suorittaminen 1. Napsauta Install Complete (Asennus valmis) -näytössä Next Steps (Seuraavat vaiheet) -painiketta tai navigointipaneelin Next Steps (Seuraavat vaiheet) -linkkiä milloin tahansa, jos haluat siirtyä Next Steps (Seuraavat vaiheet) -ruutuun: Huomaa: Asema on paikannettava, jotta Next Steps (Seuraavat vaiheet) olisi käytettävissä. Windowsin Next Steps (Seuraavat vaiheet) -ruutu Mac OS X -järjestelmän Next Steps (Seuraavat vaiheet) -ruutu 17
