Purjeiden säätö. Tuomas Raivio / EPS. Kohderyhmistä ja kurssin sisällöstä

Transkriptio

1 Purjeiden säätö Tuomas Raivio / EPS Kohderyhmistä ja kurssin sisällöstä Koeyleisöt ovat kokeneet että tässä on paljon asiaa ja että jotkut asiat ovat aloittelijoille vaikeita ja toiset jopa kokeneille uusia Ehdotettu aloittelijoille, kokeneille ja kilpapurjehtijoille eri settiä eri painotuksin Laatijan mielipide on, että ettäpurjehtiminen on fysiikkaa, ei mystiikkaa, ja kaikki tässä oleva tieto on kaikille tärkeää Tässä ei todelliseen hifistelyyn vielä edes mennä Älä hermostu jos et yhdellä kuulemisella ymmärrä kaikkea, älä hermostu jos tulee itsestään selvyyksiä meitä on moneksi Aloittelijalle setin loppupuoli lienee kiinnostavampi Myös loma-ja kilpapurjehtijan ero on häilyvä miksi purjehtisit ylipäätään 60% teholla kun voit tehdä sen vähällä vaivalla 90% teholla? Harrastuksen mielekkyys kasvaa Myös perhe kiittää kun vene kulkee suorassa ja ollaan nopeammin perillä Purjehtimaan oppii purjehtimalla? Oppiiko kansantanhuja tanhuamalla vinhasti? Varmaan oppii, mutta viisas pääsee vähemmällä Tehdään yhdessä: mikäli näette materiaalissa virheitä tai haluatte kehittää sitä, antakaa palautetta! Kaikkea ei käydä läpi Purjeiden säätö / Tuomas Raivio EPS 2 1

2 Kurssin sisällöt Perustuvat pääosin kahteen kirjaan: Ivardedekam: IllustratedSailand RigTuning/Kuvitettu purjeiden ja rikin säätö Frank Bethwaite: High-Performance Sailing Laatijan kokemuksiin Fysiikasta Lomapurjehduksesta Avomerikilpapurjehduksesta Osaamisen siirtämisestä ja sen vaikeudesta Purjeiden säätö / Tuomas Raivio EPS 3 Miksi purjevene liikkuu? Purjeiden säätö / Tuomas Raivio EPS 4 2

3 Purjeet moottorina ja köli pyörinä Purje tuottaa ilmavirrassa voiman joka pyrkii siirtämään sitä johonkin päin Voiman tuottomekanismi on varsin monimutkainen virtausmekaaninen kokonaisuus (älä usko kaveria joka yrittää selittää miten purje toimii) Säätämisen kannalta tärkeää tietää että 2/3 purjeen voimasta tulee purjeen ulkopinnan ilmiöistä Koska johonkin päin ei ole keulan suuntaan, tarvitaan lisäksi köli estämään liikettä sivulle Estäminen ei tapahdu ilmaiseksi: vene kallistuu Myös kölin toiminta perustuu virtausmekaniikalle: varo kölin pitoa pienillä nopeuksilla äläkä yritä ajaa kryssillä ylemmäs kuin köli sallii (vaikka purjeet sallisivat) Säätämisen tavoite: Lisätä eteenpäin vievää voimaa, vähentää kallistavaa voimaa ja tasapainottaa kaikki veneeseen vaikuttavat sivuttaisvoimat Purjeiden säätö / Tuomas Raivio EPS 5 Miksi purje tuottaa voimaa? Tuuli aiheuttaa purjeeseen voiman joka haluaa siirtää purjetta ja venettä johonkin päin Purjeet on suunniteltu toimimaan suurin piirtein samalla periaatteella kuin lentokoneen siipi Purjeet toimivat vain joissakin harvoissa tilanteissa ladonoviperiaatteella Mistä voima syntyy? Selitysyrityksiä: Newton: Purje kääntää tuulta ja ilman (joka painaa siis 1.28 kg/m3!) suunnanmuutos aiheuttaa purjeeseen voiman aivan liian pieniä tuloksia Bernoulli: eri matka eri puolilla purjetta tuottaa paine-eron (jäljillä) D Alembert: potentiaalivirtaus ei tosin ennusta vastus- tai nostovoimia.. Coanda effect: viskositeetti aiheuttaa ulkopinnan virtauksen pysymisen kiinni (osin jäljillä) Kutta-Zhukovsky: sirkulaatio; Prandtl: rajakerrosilmiöt (jäljillä) Todellisuus on kuitenkin hyvin paljon monimutkaisempi ja siihen liittyy ilmeisesti eri mekanismeja ei kohtauskulmilla Noin kolmannes purjeen voimasta syntyy sisäpinnan ilmiöistä ja kaksi kolmannesta ulkopinnan ilmiöistä Purjeiden säätö / Tuomas Raivio EPS 6 3

4 Purjeen tuottama voima Riippuen purjeen muodosta kokonaisvoima (F T ) suuntautuu johonkin päin veneen sivulle ja eteenpäin Nopeuden suuntainen komponentti F F vie venettä eteenpäin Sitä vastaan kohtisuora komponentti F H työntää purjetta sivulle; kölivoimien kanssa yhdessä tämä kallistaa venettä Purjeen muodolla voidaan ohjata näiden voimien suhdetta ja suuruutta Toivottavaa on luonnollisesti suurin mahdollinen FF/FH-suhde Kokonaisvoimaa pitää kovemmalla tuulella rajoittaa v B FF F H Purjeiden säätö / Tuomas Raivio EPS 7 Kölin suunniteltu toiminta Kölin tehtävä on estää veneen sivuttaisliike ja pakottaa vene liikkumaan keulan suuntaan Vene kallistuu koska köli vastustaa alhaalta purjeisiin ylhäällä vaikuttavaa kallistusvoimaa Myös köli toimii virtausperiaattella; sillä on oma kohtauskulmansa Vesi lähestyy köliä eri puolelta kuin ilma purjetta joten voima on vastakkaissuuntainen Tärkeää: pienissä nopeuksissa köli sallii isomman sivuttaisliikkeen Satamamanööverit Kevyen tuulen kryssi: ei edes yritetä ajaa yhtä ylös kuin kovemmalla tuulella Lyhyt ja syvä köli + tasaisempi pohjanmuoto: 1-3 deg sorto (kohtauskulma) Pitkä ja matala köli + pyöreä pohjanmuoto: jopa 5-10 deg sorto) Sortavalla veneellä ei kannata yrittää kryssillä liian ylös Purjeiden säätö / Tuomas Raivio EPS 8 4

5 Purjeet: Mastonhuippu- ja osatakilat Käsitellään tässä bermudatakilan kolmiopurjeita ja niiden yhteisvaikutusta Keulapurje Isopurje Niiden välinen sola Mastonhuipputakila (toppiriki): keulapurje tulee maston huippuun Osatakila: keulapurje tulee tietylle korkeudelle mastossa ¾-takila, 7/8-takila, 19/20-takila, Osatakila on monipuolisemmin säädettävä nykyään muodissa ovat hyvin suuren suhteen osatakilat, jolloin saadaan toppirikin vakavuus ja suorituskyky ja osatakilan säädettävyys Molemmissa on samat säätöperiaatteet Toppirikissä isopurje ajatellaan usein siivekkeeksi, jolla täydennetään keulapurjeen muotoa Osatakilassa keulapurje ajatellaan usein virtausta isopurjeella kiihdyttäväksi ja kääntäväksi etureunasiivekkeeksi Molemmissa rikityypeissä suurin eteenpäin vievä voima tulee kryssillä keulapurjeesta avotuulilla toppirikissä keulapurjeesta ja osatakilassa isopurjeesta tai genuasta Purjeiden säätö / Tuomas Raivio EPS 9 Mihin suuntiin purjeveneellä pääsee? Polaaridiagrammi kertoo veneen nopeuden eri tuulilla ja suunnilla tosituuleen nähden Muutama havainto: Tuulikulmalla 0 veneen nopeus on 0 eli vastatuuleen ei pääse Paras kryssisuunta on se, joka maksimoi nopeuden komponentin tuulen suuntaan (max VMG) Tuulikulmalla 180 veneen nopeus on aika tavalla hitaampi kuin esim. tuulikulmalla 150 deg Noin tällä kulmalla purjeet muuttuvat ladonoviksi eli ulkopuolen virtaus irtoaa Mitä kevyempi tuuli, sitä suurempi on max VMG-kulman ero tuuleen Myötäiseen kannattaisi siis ajaa vuorotellen eri halsseja Purjeiden säätö / Tuomas Raivio EPS 10 5

6 Purjeiden säätö / Tuomas Raivio EPS 11 Tuulesta ja sen luonteesta Purjeiden säätö / Tuomas Raivio EPS 12 6

7 Perussettiä tuulesta Virtaustyypit: laminaarinen ja turbulentti Kun tuuli on alle 3m/s, ilman virtaus on laminaarista: meren pinnassa tuuli on nolla, sitloodan korkeudella vähän ja ylhäällä jotain enemmän Yli 3 m/s tuuli muuttuu turbulentiksi: nopeusjakauma häviää ja tuuli on suurin piirtein yhtä kova alhaalla ja ylhäällä Tällä asialla on iso merkitys purjeiden trimmaukselle hiljaisella tuulella Purjeiden näkemä tuuli (suhteellinen tuuli, apparenttituuli) on säätuulen (tosituuli) ja vauhtituulen (ajoviima) summa Jos tosituuli alhaalla on hiljainen ja ylhäällä kova, purjeen alareuna näkee eri suhteellisen tuulen nopeuden ja suunnan kuin yläreuna apparenttituuli kiertyy Erityisesti keväällä kylmien vesien aikaan tuuli on erittäin kerrostunutta On hyvin mahdollista että eri halsseille tarvitaan eri säädöt! Windex voi näyttää tiukalla kryssillä sivutuulta Myös tosituuli saattaa kiertyä - eri trimmit eri halsseilla! Purjeiden säätö / Tuomas Raivio EPS 13 Laminaarinen tuuli alhaalla tuulee vähän Suhteellisessa tuulessa iso kiertymä Purjeiden säätö / Tuomas Raivio EPS 14 7

8 Turbulentti tuuli myös alhaalla tuulee Suhteellisessa tuulessa pieni kiertymä Purjeiden säätö / Tuomas Raivio EPS 15 Purjeiden säätämisestä Purjeiden säätö / Tuomas Raivio EPS 16 8

9 Purjeiden säätämisen periaate Muutos säädössä Esim. kiristetään skuuttia Muutos purjeen muodossa Esim. purjeen kiertymä vähenee, kohtauskulma pienenee Muutos veneen käytöksessä Lisää nopeutta koska purjeen yläosakin vetää Tai lisää kallistusta! Purjeiden säätö / Tuomas Raivio EPS 17 Kolmiopurjeen muodon kuvaaminen 1. Kohtauskulma purjeen alaosassa Suhteellisen tuulen ja purjeen jänteen välinen kulma Jänne = etu- ja takaliikin välinen vaakasuora suora (joukko suoria) 2. Kohtauskulma purjeen yläosassa; purjeen kiertymä (twist, tvisti) Takaliikin suurin etäisyys skuuttikulman ja topin väliseltä suoralta 3. Purjeen pussin syvyys Purjekankaan suurin kohtisuora etäisyys jänteestä (käytännössä säädetään keskimääräistä pussin syvyyttä) 4. Pussin paikka Suurimman syvyyden sijainti purjeen pituussuunnassa 5. Purjeen pinta-ala(reivaus) 6. Purjeiden välisen solan leveys ja muoto sekä virtaus solassa Purjeiden säätö / Tuomas Raivio EPS 18 9

10 Muoto: vaikutus voimantuottoon (1/4) Kohtauskulma purjeen alaosassa Oikea kohtauskulma: virtaus pysyy kiinni molemmilla puolilla purjetta, purje tuottaa parhaan voiman Liian suuri kohtauskulma: virtaus irtoaa purjeen ulkopinnalta, voima suuntautuu sivulle, vene alkaa kallistaa Liian pieni kohtauskulma: virtaus irtoaa purjeen sisäpinnalta, purje lyö sisään, voimantuotto vähenee Kiertymä Oikea kiertymä: purje tuottaa koko korkeudeltaan parhaan voiman Liikaa kiertymää purjeessa: purjeen yläosassa liian pieni kohtauskulma Liian vähän kiertymää purjeessa: purjeen yläosassa liian suuri kohtauskulma Purjeiden säätö / Tuomas Raivio EPS 19 Muoto: vaikutus voimantuottoon (2/4) Pussin syvyys (pussikkuus) Suuri pussin syvyys: purje tuottaa paljon eteenpäin vievää voimaa (mutta myös vastusvoimaa) Pieni pussin syvyys: purje tuottaa vähemmän eteenpäin vievää voimaa ja vastusvoimaa Pussin paikka Nyrkkisääntö: pussi ei koskaansaa olla purjeen puolivälin takana purjeesta tulee tällöin jarru (huom. vanhat purjeet!) Pussi edessä: (hieman) enemmän eteenpäin vievää voimaa mutta myös vastusvoimaa, pienin mahdollinen kohtauskulma kasvaa mutta (keulapurjeen) herkkyys ohjailuvirheille vähenee Pussi takana: (hieman) vähemmän eteenpäin vievää voimaa ja vastusvoimaa, pienin mahdollinen kohtauskulma pienenee (voi ajaa ylemmäs tuuleen) Purjeiden säätö / Tuomas Raivio EPS 20 10

11 Muoto: vaikutus voimantuottoon (3/4) Purjeen pinta-ala Tuuleen nähden ylisuurilla purjeilla ajaminen aiheuttaa kallistusta, joka aiheuttaa vääntöä tuuleen joka pitää kompensoida peräsimellä=>matkanteko hidastuu ja on ikävän tuntuista Se mitä reivataan ensin riippuu veneestä Rullagenuaa voi kryssillä reivata vain muutaman kierroksen, avotuulilla enemmän Älä reivaa niin että purje on vedossa äläkä niin että se läpättää holtittomasti Muista siirtää skuuttipisteitä eteenpäin reivauksen verran ja tarkistaa purjeen kiertymä! Isopurjeen reivauksesssa on erittäin tärkeää saada reivatun purjeen alaliikki mahdollisimman kireäksi Eräs arvaus: Avotuulilla reivaa ensin genuaa vähän, sitten isopurje, sitten genuaa lisää Kryssillä reivaa ensin isopurje nousukyvyn säilyttämiseksi KUN REIVAUS KÄY MIELESSÄSI, REIVAA Purjeiden säätö / Tuomas Raivio EPS 21 Muoto: vaikutus voimantuottoon (4/4) Sola = keulapurjeen ja isopurjeen välinen avoin tila Kaksi purjetta on enemmän kuin osiensa summa Solan merkitys on tässä summaamisessa iso se kääntää tuulta isopurjeelle Solaa ei saa vetää liian kapeaksi niin että ilmavirtaus pysähtyy Genuan takareunan virtauslangat tärkeä indikaattori tälle Jos isopurje lyö edestä sisään, syynä on usein liian kapea sola Tavoiteltava muoto on ylöspäin hieman kapeneva Keulapurjeen takareunan virtauslangat sojottavat taakse Purjeiden säätö / Tuomas Raivio EPS 22 11

12 Kolmiopurjeiden käytettävissä olevat säädöt - Keulapurje Kohtauskulma (vaikuttaa myös kiertymään ja pussikkuuteen): skuutin kireys, inhauler(jos on), ulkoskuutin käyttö Kiertymä: skuuttipisteen paikka ja skuutin kireys Purjeen pussikkuus: keulastaagin kireys, nostimen kireys, skuutin kireys Purjeen pussin paikka: nostimen kireys Purjeen teho, pinta-ala: reivaus rullalla (Snörpittarkoitettu räpätyksen poistamiseen liikkejäkiristämällä; koukku takaliikissäei ole aerodynaamisesti niin paha kuin miltä se näyttää eli kiristä vaan) Purjeiden säätö / Tuomas Raivio EPS 23 Kolmiopurjeiden käytettävissä olevat säädöt isopurje ja sola Isopurje: Kohtauskulma alhaalla: levanki(ja skuutin ja alasvetotaljan[kikki] kireys) Kiertymä: skuutin kireys, puomin alasvetotalja, puominkannatin Purjeen pussikkuus: puomiliikinkiristin (outhaul) purjeen alakolmanneksessa, maston taivutus ylempänä, nostimen kireys (skuutin kireys) Purjeen pussin paikka: Nostimen kireys, cunningham Purjeen pinta-ala: reivaus Solan leveys (lähinnä tarkistetaan säätöjen jälkeen ja muutetaan vähäsen jos tarpeen): Keulapurjeen skuutin kireys ja skuuttipisteen paikka Isopurjeen skuutin kireys ja levanki Purjeiden säätö / Tuomas Raivio EPS 24 12

13 Miten säätöjä muutetaan? Skuutin kireys, nostimen kireys, cunningham, levanki, kikki: vinssi tai talja Skuuttipisteen paikka: pykälletty säätö tai säätököydet Keulastaagin kireys: Takastaagin kiristin (varauksella), barduunat Keulastaagin pituutta ei saa muuttaa (maston kallistus muuttuu) Nykyaikainen riki taakse osoittavin saalingein: vanttien kireys tämän takia jää usein matkapurjehtijalta säätämättä.. Maston taivutus Osatakila: takastaagin kiristys Toppiriki: takastaagin kiristys, edellyttää välikeulaharusta. Käytännössä hankala taivuttaa Huomaa että maston taivutus muuttaa purjeen geometriaa niin että nostin tai Cunningham pitää todennäköisesti kiristää uudelleen kun taivutusta lisätään Käytännössä matkapurjehtija vetää rikin tiettyyn kireyteen ja säätää keulastaagin kireyttä ja maston taivutusta takastaagin kiristimellä Purjeiden säätö / Tuomas Raivio EPS 25 Mikä vaikutti mihin? Keulapurjeen kohtauskulma Keulapurjeen skuutti Skuuttipisteen paikka Etustaagin kireys Nostin Isopurjeen skuutti Levanki Alasvetotalja Puomiliikin kiristin Nostin, cham Takastaagin kiristin Reivit Barduunat Keulapurjeen kiertymä Keulapurjeen pussikkuus Keulapurjeen pussin paikka Isopurjeen kohtauskulma Isopurjeen kiertymä Isopurjeen pussikkuus Isopurjeen pussin paikka Purjealat Trimmaamisen tavoite: Lisätä eteenpäin vievää voimaa, vähentää kallistavaa voimaa ja tasapainottaa kaikki veneeseen vaikuttavat sivuttaisvoimat Solavirtaus Purjeiden säätö / Tuomas Raivio EPS 26 13

14 Mistä tiedän että pitää säätää? Purjeiden säätö / Tuomas Raivio EPS 27 Virtauslangat Tärkeimmät paikat virtauslangoille Keulapurjeen etureuna osoittavat keulapurjeen kohtauskulman Keulapurjeen takareuna osoittavat virtauksen solassa (myös viiri saalingissa hyvä merkki) Isopurjeen takareuna osoittavat isopurjeen kohtauskulmaa Keulapurjeen etureuna Tuulenpuoleinen virtauslanka lepattaa virtaus purjeen sisäpinnalla on irronnut purjeesta (kohtauskulma on liian suuri): laske kurssia tai kiristä purjetta (tai muuta purjeen kiertymää) Suojapuoleinen virtauslanka lepattaa virtaus purjeen ulkopinnalla on irronnut purjeesta (kohtauskulma on liian pieni): nosta kurssia tai löysää purjetta (tai muuta purjeen kiertymää) Virtauksen irtoaminen alkaa ylös etureunaa nousevalla pyörteellä virtauslangat yläviistoon Keulapurjeen takareuna Virtauslanka putoaa alas: sola on liian kapea ja estää ilmavirran purjeiden välistä. Löysää keulapurjeen skuuttia(tai siirrä skuuttipistettä eteenpäin) tai kiristä isopurjeen skuuttia Isopurjeen takareuna Virtauslanka kääntyy purjeen taakse eteenpäin: virtaus on irronnut purjeen ulkopinnasta: siirrä levankia tuulen alapuolelle (tai päästä purjeeseen kiertymää) Purjeiden säätö / Tuomas Raivio EPS 28 14

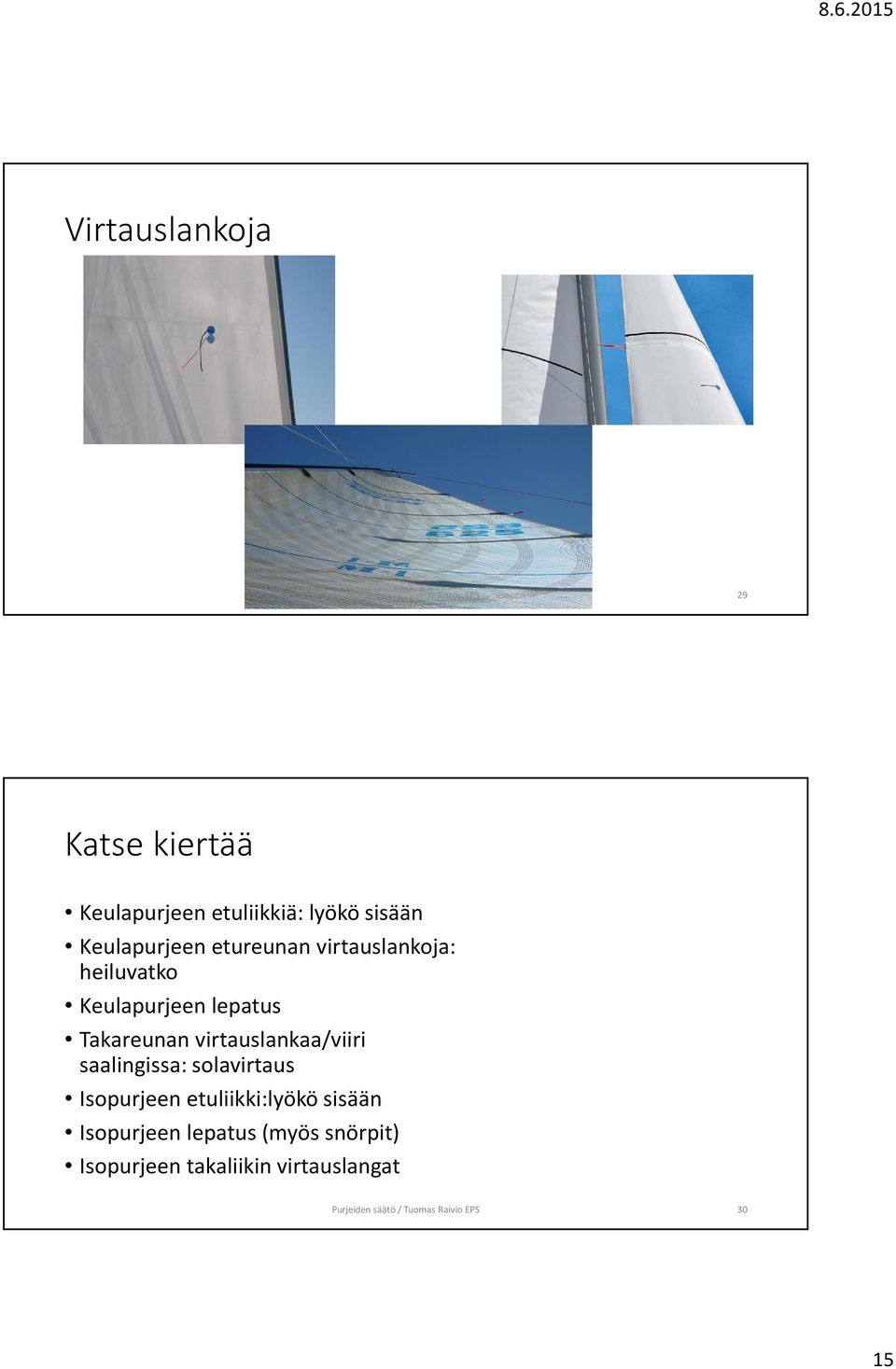

15 Virtauslankoja Purjeiden säätö / Tuomas Raivio EPS 29 Katse kiertää Keulapurjeen etuliikkiä: lyökö sisään Keulapurjeen etureunan virtauslankoja: heiluvatko Keulapurjeen lepatus Takareunan virtauslankaa/viiri saalingissa: solavirtaus Isopurjeen etuliikki:lyökö sisään Isopurjeen lepatus (myös snörpit) Isopurjeen takaliikin virtauslangat Purjeiden säätö / Tuomas Raivio EPS 30 15

16 Ns. takapuolituntuma Arvioidaan ruorituntumaa: vääntääkö johonkin vaikka ei oltaisi liikaa kallellaan? Vene pyrkii kääntymään kölinsä ympäri. Voima keulapurjeessa kääntää pois tuulesta, voima isopurjeessa kääntää tuuleen (karkeasti) Tuuleen => isopurjeessa liikaa tehoa tai se on liian kireällä tai siinä on liian vähän twistiä TAI keulapurjeessa liian vähän tehoa TAI keulapurje liian kireällä jolloin kääntää tuulta isopurjeelle joka liian kireällä Tuulesta pois (harvinaista) keulapurjeessa liikaa tehoa, purje liian kireällä tai liian vähän twistiä; isopurjeessa liian vähän tehoa tai liian löysällä (Jos vääntö tuuleen on jatkuvaa, kokeile kallistaa mastoa taaksepäin) Arvioidaan veneen kallistuskulmaa liian kallellaan=> liian kireät purjeet tai liikaa tehoa purjeissa. Onko tuuli noussut mutta säädöt entisellään? Liian pystyssä=> ajanko kryssillä liian ylös? Onko tuuli hiljentynyt mutta en ole muuttanut säätöjä? Katsotaan myös tuulimittaria (tosituulen suuruus & tuulikulma) ja lokia, verrataan polaareihin (jos olemassa) Kryssi: onko nousukulma riittävä? Seurataan plotterista luovikulmia, verrataan kompassin antamiini suuntiin => arvio sorrosta Vaikeasti määriteltävä voiman tunne : vene elää ja liikkuu eri tavalla kuin mihin on tottunut Purjeiden säätö / Tuomas Raivio EPS 31 Muita mittareita Keulapurjeen kohtauskulma: takaliikin sijoittuminen saalingin suhteen Pussin syvyys ja paikka: mene katsomaan purjeen alta! Keulastaagin notko: käy tähystämässä pitkin staagia Nostimen kireys, nyrkkisääntö Liian löysä: vaakasuuntaisia ryppyjä etuliikissä (huom. Rypyt sinänsä eivät ole aerodynaaminen ongelma joten kevyellä tuulella voidaan ajaa myös vaakarypyllisellä purjeella) Liian kireä: pystysuuntaisia ryppyjä etuliikissä, purje voi venyä Maston taivutus Liikaa taivutusta: vinoja vekkejä purjeen takakulmasta kohti etuliikkiä Puomiliikin kiristin Liikaa kiristystä: pitkittäisiä ryppyjä purjeessa Toiset (samantyyppiset) veneet: miten muilla on purjeet skuutattu? Purjeiden säätö / Tuomas Raivio EPS 32 16

17 Säädöt eri tuulilla Purjeiden säätö / Tuomas Raivio EPS 33 Aputulos: Keulapurjeen oikea kiertymä kryssillä Keulapurkeen oikea kiertymä riippuu suoraan apparenttituulen ominaisuuksista Testi: otetaan kryssivauhti ja nostetaan venettä tuuleen Seurataan mistä keulapurjeen virtauslangat alkavat lepattaa ja mistä purje alkaa lyödä sisään Tavoitteena on, että näin tapahtuu tasaisesti joka korkeudella Jos purjeen yläosa häiriintyy ennen alaosaa, on purjeessa liikaa kiertymää. Siirrä skuuttipistettä eteenpäin (senttejä) ja testaa uudestaan Jos purjeen alaosa häiriintyy ennen yläosaa, on purjeessa liian vähän kiertymää. Siirrä skuuttipistettä taaksepäin ja testaa uudestaan Kovalla tuulella voidaan purjeeseen ottaa lisää kiertymää ja näin päästää purjeen yläosa pois vedosta (ei kuitenkaan lepattamaan!) Muilla tuulilla kiertymä säädetään siten että purje tuottaa voimaa koko korkeudeltaan Jos pussin paikkaa tai syvyyttä muutetaan, kiertymä (ja kohtauskulma) pitää tarkistaa uudestaan Purjeiden säätö / Tuomas Raivio EPS 34 17

18 Säätäminen: se on uskomattoman pienestä kiinni.. Käypä alue säädöissä on aika pieni, joten pieneltä tuntuvat muutokset säädöissä saavat aikaan suuria muutoksia purjeen muodossa Usein muutaman sentin muutos säätököydessä riittää Korostuu herkissä veneissä Kun kirjallisuudessa sanotaan löysällä, tarkoitetaan käyvän säätöalueen löysää päätä Kireällä tarkoittaa (lähes) suurinta mahdollista kireyttä Huom. vinssillä kiristämällä on mahdollista rikkoa paikkoja Erityisesti kevyellä tuulella säädöt tehdään hitaasti jotta virtaus ei irtoa purjeista Varsinkin skuutin kiristäminen rauhallisesti (Rauhallisuus korostuu kevyen tuulen spinnupurjehduksessa ei reuhdota skuuttia vaan pidetään purje auki pienin rauhallisin liikkein) Purjeiden säätö / Tuomas Raivio EPS 35 Erittäin kevyt tuuli 1-3 m/s (1/2) Alhaalla ei tuule, fokus purjeiden yläosassa Tavoitteena paljon voimaa eli syvä pussi purjeissa Keulaharus:löysällä Peräharus: löysällä Keulapurjeen nostin: löysällä Isopurjeen nostin: löysällä Puomiliikin kiristin: löysällä Purjeiden kiertymä kryssillä: tuulen mukaan, todennäköisesti iso Keulapurjeen skuuttipiste takana Levanki tuulen puolella Isopurjeen skuuttilöysällä, kikkilöysällä, erityisesti ylävirtauslangat taaksepäin Mahdollisesti jopa nostetaan dirkillä puomia Purjeiden säätö / Tuomas Raivio EPS 36 18

19 Erittäin kevyt tuuli 1-3 m/s (2/2) Ajosuunta kryssillä: alemmas kuin kovemmilla tuulilla, fokus apparentin tuulen kasvattamisessa ja ylläpidossa eli venevauhdissa Keulapurjeen skuutti: suunnan mukaan, genua irti saalingista ainakin 2 nyrkinleveyttä Ajosuunta myötäisellä: paljon ylemmäs kuin kovemmilla tuulilla, suuntaan jossa molemmat purjeet vielä vetävät (tai virsikirjalla), edullisin tuulikulma voi olla jopa 140 deg Vasta-aallokon vaikutus: tarvitaan vielä lisää voimaa aaltojen ylittämiseksi ja vähemmän ohjailuvirheille herkkää keulapurjetta Aallokossa veneen kallistellessa masto kulkee eteenpäin vuoroin hitaammin vuoroin nopeammin ja kallistelee sivuille => vauhtituuli vaihtelee paljon Valitettavasti näitä on vaikea enempää saada, käytännössä voidaan ajaa kryssillä hiukan alemmas ja lisätä kiertymää purjeisiin jotta yläosat olisivat vedossa isomman osan ajasta (myötäisellä vähän ylemmäs) Purjeiden säätö / Tuomas Raivio EPS 37 Kevyt tuuli 3-5 m/s (1/2) Tuuli muuttuu turbulentiksi, nyt alhaallakin tuulee, fokus koko purjeissa Tavoitteena edelleen paljon voimaa eli syvähkö pussi purjeissa, nyt kuitenkaan voimaa ei enää kryssillä tuoteta vastusvoiman ja nousukyvyn kustannuksella Keulaharus:40-50% kireys Peräharus: % kireys Keulapurjeen nostin: siten että pussin paikka n. 45% Isopurjeen nostin: siten että pussin paikka n. 50% Puomiliikin kiristin: 50% kireys Purjeiden kiertymä kryssillä: paljon pienempi kuin edellä Keulapurjeen skuuttipiste normaalipaikalla, genua koskettaa saalinkia Levanki hiukan tuulen puolella Isopurjeen skuutti siten että ylin virtauslanka alkaa käydä suojanpuolella Purjeiden säätö / Tuomas Raivio EPS 38 19

20 Kevyt tuuli 3-5 m/s (2/2) Ajosuunta kryssillä: nostetaan kurssia selvästi edellisestä, fokus nousussa mutta edelleen myös venevauhdissa Keulapurjeen skuutti: suunnan mukaan, genua lähellä saalingin päätä Ajosuunta myötäisellä: suuntaan jossa molemmat purjeet vielä vetävät (tai virsikirjalla), jiippikulma on luokkaa deg Vasta-aallokon vaikutus: tarvitaan vielä lisää voimaa ja vähemmän ohjailuvirheille herkkää keulapurjetta Löysätään keulaharus:30-40 % kireys Peräharus: löysätään peräharusta hiukan jolloin myös keulaharus löystyy Keulapurjeen nostin: kiristetään siten että pussi liikkuu hiukan eteenpäin (40%) Isopurjeen nostin: kiristetään siten siten että pussi liikkuu hiukan eteenpäin (45%) Puomiliikin kiristin: 40% kireys Lisää kiertymää purjeisiin löysäämällä keulapurjeen skuuttiahiukan ( genua1 nyrkki saalingista) ja isopurjeen skuuttialöysätään siten että ylin lanka pysyy koko ajan taaksepäin; levankia vähän suojan puolelle Purjeiden säätö / Tuomas Raivio EPS 39 Keskituuli 6-10 m/s (1/2) Voimaa on nyt riittävästi, jopa liikaa, purjeet voidaan pitää pussittomina ja keskittyä kryssillä nousuun Keulaharus:90% kireys Peräharus: 90 % kireys Keulapurjeen nostin: siten että pussin paikka n. 45% Isopurjeen nostin: siten että pussin paikka n. 50% Puomiliikin kiristin: 80-90% kireys Purjeiden kiertymä kryssillä: varsin pieni Keulapurjeen skuuttipistenormaalipaikalla tai hieman taaempana voiman vähentämiseksi ylhäältä Levanki keskellä tai hiukan suojan puolella Isopurjeen skuutti ja levanki siten että kaikki virtauslangat sojottavat taaksepäin Purjeiden säätö / Tuomas Raivio EPS 40 20

21 Keskituuli 6-10 m/s (2/2) Ajosuunta kryssillä: fokus nousussa Keulapurjeen skuutti: suunnan mukaan, keulapurje saa olla lähellä saalingin päätä Skuuttipistettä saa alkaa siirtää taaksepäin jotta purjeen ylin osa menettäisi tehoaan Ajosuunta myötäisellä: varsin lähelle myötätuulta mutta edelleen suuntaan jossa molemmat purjeet vielä vetävät (tai virsikirjalla), jiippikulmaon luokkaa deg. Varo pakkojiippiä. Vasta-aallokon vaikutus: tarvitaan ehkä lisää voimaa ja vähemmän maston heilumiselle herkkää keulapurjetta Löysätään keulaharus:70-80 % kireys Peräharus: löysätään peräharusta hiukan jolloin myös keulaharus löystyy (70-80%) Keulapurjeen nostin: kiristetään siten että pussi liikkuu hiukan eteenpäin (40%) Isopurjeen nostin: kiristetään siten että pussi liikkuu hiukan eteenpäin (45%) Puomiliikin kiristin: 70-80% kireys Lisää kiertymää purjeisiin löysäämällä keulapurjeen skuuttiahiukan (1 nyrkki saalingista) ja isopurjeen skuuttialöysätään siten että ylin lanka pysyy koko ajan taaksepäin; levankiasuojan puolelle siten että puomi 5-10 astetta suojan puolella Purjeiden säätö / Tuomas Raivio EPS 41 Kova tuuli >10 m/s (1/2) Voimaa on nyt liikaa, purjeet mahdollisimman litteinä Reivaa Keulaharus:100% kireys Peräharus: 100 % kireys Keulapurjeen nostin: siten että pussin paikka n. 45% Isopurjeen nostin: siten että pussin paikka n. 45% Puomiliikin kiristin: 100% kireys Purjeiden kiertymä kryssillä: sellainen että purjeiden yläosa ei vedä; isopurje suorana kokonaisuudessaan vähemmässä vedossa Keulapurjeen skuuttipiste taaempana voiman vähentämiseksi ylhäältä Levanki keskellä suojan puolella niin pitkällä että isopurje alkaa lyödä sisään Isopurjeen skuuttisiten että kaikki virtauslangat sojottavat taaksepäin TAI löysemmälle yläosan voiman vähentämiseksi Huomaa: vaikka lähes samat säätöparametrit, säätöjä on kiristettävä koska tuulessa on enemmän voimaa ja sekä nostimet että purjeet usein venyvät tuulessa! Purjeiden säätö / Tuomas Raivio EPS 42 21

22 Kova tuuli >10 m/s (2/2) Ajosuunta kryssillä: fokus veneen pystyssä pitämisessä Aja hieman ylemmäs tuuleen kuin normaalisti, anna keulapurjeen sisäpuolen virtauslankojen lepattaa ja jopa etureunan lyödä sisään Keulapurjeen skuutti: suunnan mukaan, keulapurje saa olla kiertymän takia irti saalingin päätä 2-3 nyrkinleveyttä Ajosuunta myötäisellä: varsin lähelle myötätuulta mutta edelleen suuntaan jossa molemmat purjeet vielä vetävät (tai virsikirjalla), jiippikulma on luokkaa deg VARO PAKKOJIIPPIÄ Aallokon vaikutus: Tällä kelillä aallokkoa on aina Purjeiden säätö / Tuomas Raivio EPS 43 Nyrkkisäännöt eri tuuliin Erittäin kevyt: kaikki löysällä, kiertymää purjeisiin, katse yläosaan Vauhti tärkeämpää kuin suunta Kevyt: kiristykset puoliväliin, kiertymät pois, koko purje tärkeä Nauti purjehduksesta! Keski: Kiristykset melkein tappiin, kiertymää kallistuman mukaan Kallistus & suunta tärkeämmät kuin vauhti jota kyllä riittää Kova: Reivaa Kiristykset tapissa, kiertymää kallistuman mukaan Kallistus tärkein Purjeiden säätö / Tuomas Raivio EPS 44 22

23 Trimmit sivutuulella Pussikkuus- ja pussinpaikka-asiat pätevät edelleen Huomaa löysemmän skuutin vaikutukset (jotka olivat mitkä?) Keulapurje trimmataan aivan kuten kryssilläkin: langat eivät lepata Tarpeeksi sivumyötäisellä virtauslangat alkavat menettää merkitystään. Keulapurjeen täyttyminen on silloin tärkeintä ellei ajeta virsikirjalla Isopurje trimmataan mahdollisimman sivulle mutta kuitenkin niin että kaikki virtauslangat lentävät taaksepäin JA sola ei sulje liikaa Hyvä vinkki on että isopurjeen etuliikki on windexin suuntainen Lisäksi vene kulkee usein parhaiten pienellä kallistuksella, joka saadaan aikaan ylitrimmaamalla isopurjetta; tällöin myös sola aukeaa Purjeiden säätö / Tuomas Raivio EPS 45 Trimmit täysmyötäisellä Jos ajetaan suoraan myötätuuleen, virtaus irtoaa purjeista ja tuuli työntää purjeita (vain purjeen vastusvoimaa hyödynnetään) Maksiminopeus = tuulen nopeus Keulapurje jää isopurjeen taakse eikä täyty ollenkaan Eräs ratkaisu on spiirapuomi ja virsikirjalla ajo Keulapurje jalustetaan eri puolella kuin isopurje ja tuetaan puomilla skuuttikulmastaan puomin toinen pää esim. spinnupuomin helaan mastolle Erityisesti virsikirjalla kovemmassa tuulessa varo pakkojiippiä Muista että isopurjetta ei saa päästää nojaamaan saalinkeihin Ajaisinko pelkällä isolla? Vääntö sivulle on kuitenkin usein kova koska purjeen aerodynaaminen keskipiste on kaukana veneen keskilinjalta Ajaisinko ilman isopurjetta? Kovalla kelillä ja isolla keulapurjeella kannattaa muistaa että osa maston stabiliteetistätulee isopurjeen ja sen skuutin kautta Purjeiden säätö / Tuomas Raivio EPS 46 23

24 Muita kiinnostavia juttuja Purjeiden säätö / Tuomas Raivio EPS 47 Ajaminen kryssillä aaltojen yli Isossa (vasta-) aallokossa on ajettava aktiivisesti kahdesta syystä: Aaltovastuksen minimointi Purjeiden pitäminen vedossa koko ajan Aallon ylämäki: Kun keula nousee, maston huippu liikkuu taaksepäin ja purjeiden yläosan vauhtituuli vähenee Suhteellinen tuuli yläosassa kääntyy tällöin sivulle ja kurssia voi/pitää nostaa Aallon alamäki: Kun keula laskee, maston huippu liikkuu eteenpäin ja purjeiden yläosan vauhtituuli kasvaa Suhteellinen tuuli yläosassa kääntyy tällöin eteen ja kurssia pitää laskea Isokin vene kääntyy aallon harjalla ketterästi koska keula on ilmassa Nyrkkisääntö: Nostetaan kurssia aallonpohjassa, lasketaan huipulla Purjeiden kiertymän lisäämisen filosofia aallokossa perustuu juuri sille että ylämäessä olisi varmasti vetoa eteenpäin; alamäkeen tullaan vauhdilla Aaltovastus: pahin vauhdin vihollinen on holtiton putoaminen aallon harjalta (noin 1 knot/putoaminen). Tämä estetään kääntämällä aallon harjalla riittävästi kurssia Purjeiden säätö / Tuomas Raivio EPS 48 24

25 Ulkoskuutti Sivutuulilla usein keulapurjeen skuuttion turhaan liian keskellä venettä ja kohtauskulma jää väkisin liian suureksi keulapurjeen takareuna sulkee virtausta Laitetaan veneen varvaslistaan plokija kiinnitetään purjeeseen erillinen ns. ulkoskuuttija johdetaan se plokinkautta vinssille, löysätään oikea skuutti Haetaan plokin paikka niin että purje vetää koko korkeudeltaan Voi testata taas nostamalla tuuleen kuten kryssitrimmeissä Usein yllättävän edessä Helposti jopa 0.5-1solmua lisää vauhtia Purjeiden säätö / Tuomas Raivio EPS 49 Myös asymmetrinen spinaakkeri, genaakkeri ja code zero ovat kolmiopurjeita Samat periaatteet pätevät: Nostimen (ja etustaagin) kireys korvautuvat alagaijan pituudella Skuuttipisteen paikka haetaan barbereilla Sola pidetään auki Virtauslankoja seurataan samalla tavalla Jiippaaminen toki hankalampaa Sukka on ihana asia Myös näitä voi ajaa virsikirjalla Purjeiden säätö / Tuomas Raivio EPS 50 25

26 Tyypillisiä ongelmia ja ratkaisuja Jos et tiedä mitä tekisit, löysää purjeita Purjeiden säätö / Tuomas Raivio EPS 51 Tyypillisiä ongelmia (1) Vene on liian kallellaan Liian kireät purjeet Liikaa purjeita Kryssillä vene pyrkii kääntymään tuuleen Liian syvät purjeet Liian vähän kiertymää isopurjeessa Isopurjeen puomi liian keskellä Keulapurje liian pieni isopurjeeseen verrattuna Liikaa purjeita Liikaa maston kallistusta Kryssillä vene pyrkii pois tuulesta: edellinen päinvastoin Ei nousukykyä kryssillä Etuharus liian löysä liian syvä purje Keulapurje liian löysälle skuutattu Liikaa kiertymää isopurjeessa Isopurjeen puomi liian sivussa Ispurje liian pussikas Liian vähän maston kallistusta Purjeiden säätö / Tuomas Raivio EPS 52 26

27 Tyypillisiä ongelmia (2) Ei vauhtia kryssillä Keulapurje ei tarpeeksi pussikastai pussi liian takana Isopurje ei tarpeeksi pussikas Isopurje skuutattu liian keskelle (ajetaan liian ylös) Sivutuulessa vene pyrkii nousemaan tuuleen Keulapurje on liian kireä (yllättävää!) Isopurjeen puomi liian keskellä Isopurjeessa liian vähän kiertymää Sivutuulessa ei vauhtia Isopurje ei tarpeeksi pussikas Isopurjeen puomi liian keskellä Isopurjeessa ei tarpeeksi kiertymä Keulapurje ei täyty Oikea skuuttauspiste mahdoton Isopurje peittää keulapurjeen Purjeiden säätö / Tuomas Raivio EPS 53 Miten kehityn? Purjeiden säätö / Tuomas Raivio EPS 54 27

28 Miksi säätäminen on vaikeaa? 1. Tiedon puute 2. Viitseliäisyyden puute, bad habits, yleinen mielipide veneessä moista vastaan 3. Säädöt ovat puuttelliset tai hankalat käyttää 4. Vedossa olevan purjeen säätäminen on työlästä (erit.kova tuuli) 5. Säädön muutoksesta veneen käytöksen muutokseen kuluu pitkä aika -palaute ei välitöntä 6. Ei mennä katsomaan purjeiden muotoa purjeen alle, ei nähdä muutoksia (pyydä kaveria säätämään samalla kun katsot purjeen alla!) 7. Vanhat purjeet eivät muuta muotoaan kuten uudet 8. Takila ei reagoi trimmeihin(erityisesti maston taivutus toppirikissä) 9. Vene ei vaan reagoi purjeen muodonmuutoksiin (esim. alirikatut veneet) Purjeiden säätö / Tuomas Raivio EPS 55 Miten aloitan? Virtauslangat kuntoon! Saa kaupasta Uusi vanhat purjeet, pyydä muotoviivat purjeisiin Tee ulkoskuutti, merkitse ruorin keskikohta ja peräsimen 6 asteen kohdat Aja normaalisti, kryssillä aja oikeaa kurssia, havainnoi tosituuli 1. Tarkista keulapurjeen trimmi 1. Pussin paikka: onko nostin oikeassa kireydessä? 2. Pussin syvyys: keulastaagin notko; onko takastaagi oikeassa kireydessä? 3. Kohtauskulma: vetääkö purje alhaalta oikein? Skuutin kireys 4. Purjeen kiertymä: paljonko irti vanttiruuvista, paljonko saalingista? Nosta tuuleen ja katso mistä virtaus irtoaa ensin, muilla tuulilla katso vetääkö purje koko korkeudeltaan 2. Tarkista isopurjeen trimmi 1. Pussin paikka: onko nostin oikeassa kireydessä? Onko cunningham kiristetty? 2. Pussin syvyys: onko outhaul oikein? Onko mastoa taivutettu oikea määrä? 3. Kohtauskulma: ovatko skuutti ja levanki oikein? 4. Kiertymä: lentävätkö kaikki virtauslangat? Levanki, skuutti, kikkitalja 3. Tarkasta sola: keulapurjeen takareunan virtauslanka lentää, tuuli ei lyö häiritsevästi isopurjetta sisään 4. Palaa 1:een Purjeiden säätö / Tuomas Raivio EPS 56 28

29 Miten systemaattisesti eteenpäin? 1. Kokenut silmäpari veneeseen 2. Polaaritietojen hankinta ( 3. Asteikot joka paikkaan: outhaul, skuuttipisteidenpaikka, teippiasteikot saalinkeihin (fokkaveneet) Minimi-maksimimerkit ja asteikko takastaagin kiristimeen Asteikkotarroja saa kaupasta 4. Tussimerkit köysiin vapauttajien etupuolelle 5. Rikin viritysohjeet (monille veneille löytyy purjeentekijöiden ohjeita; luokkaliitot yms) Vanttien kireysmittari ja sen oikea käyttö Helposti säädettävät vantit: sureclipit, vanttiruuvien kiristyssuunnat tussilla kanteen, työkalut käden ulottuville 6. Kirjallisuus ja soveltaminen oman veneen ehdoilla 7. Systemaattinen ajan varaaminen trimmaamiseen myös lomapurjehduksella 8. Muistiinpanot esim. lokikirjassa asetuksista ja tuulesta Purjeiden säätö / Tuomas Raivio EPS 57 Keskustelu: miksi tämä on juuri minulle vaikeaa? Millaisia erityisiä haasteita tunnistat? Millaisia ratkaisuja niihin löytyy läsnäolijoilta? 5-10 min Purjeiden säätö / Tuomas Raivio EPS 58 29

30 Kehityssuunnitelma Purjeiden säätö / Tuomas Raivio EPS 59 Kehityssuunnitelman aineksia (1) Ryhdynkö tähän? Onko purjeiden säätötavoissani kehittämisen varaa Haluanko kehittyä? Reagoiko veneeni säätöihin niin että puuha on mielekästä? Miten raivaan tilaa ja aikaa säätämiselle? Miten osallistan miehistön? Miten pääsen osallistumaan asiaan? Sovitaan yhdessä miten toimitaan Tavoitteet ja teoria Tiedänkö veneeni polaarit? Mistä hankin ne? Osaanko lukea niitä? Osaanko soveltaa niitä? Maston viritysohjeet? Helpot toimenpiteet veneessä Kiinnitän virtauslangat kaikkiin purjeisiin Merkitsen ruorin Teen ulkoskuutin Viritän takilan keväällä vanttimittarin kanssa Laitan asteikot tai merkit tärkeimpiin säätöihin: skuuttipisteet, takastaagin kiristin Uusin kuluneet köydet että niihin viitsii tarttua Hankin spiirapuomin Hieman työläämmät toimet Tuon kaikki mahdolliset säädöt sitloodaan Uusin ikäloput purjeet Asennan säädettävät skuuttipisteet Asennan köysisäädöt skuuttipisteisiin Hankin levangin/köysisäädöt levankiin Hankin puomin alasvetäjän/teen siitä toimivan Purjeiden säätö / Tuomas Raivio EPS 60 30
