1 Markus Suuronen PATIENT'S GUIDE: MAGNETIC RESONANCE IMAGING (MRI) Englanninkielinen digitaalinen opas ulkomaalaiselle aikuispotilaalle magneettikuvaukseen

2 PATIENT'S GUIDE: MAGNETIC RESONANCE IMAGING (MRI) Englanninkielinen digitaalinen opas ulkomaalaiselle aikuispotilaalle magneettikuvaukseen Markus Suuronen Opinnäytetyö Kevät 2014 Radiografian ja sädehoidon koulutusohjelma Oulun ammattikorkeakoulu

3 TIIVISTELMÄ Oulun ammattikorkeakoulu Radiografian ja sädehoidon koulutusohjelma Tekijä: Markus Suuronen Opinnäytetyön nimi: Patient s Guide: Magnetic Resonance Imaging (MRI) Englanninkielinen digitaalinen opas ulkomaalaiselle aikuispotilaalle magneettikuvaukseen Työn ohjaajat: Anja Henner & Anneli Holmström Työn valmistumislukukausi ja -vuosi: Kevät 2014 Sivumäärä: Magneettikuvauksessa sekä potilaiden että henkilökunnan turvallisuudesta on huolehdittava. Huomioitavaa on merkittävästi enemmän verrattuna esimerkiksi perinteiseen röntgenkuvaukseen. Kuvauksen onnistumisen kannalta on tärkeää, että potilas saa ennen kuvausta riittävästi selkeää, luotettavaa ja ajantasaista tietoa magneettikuvauksesta. Tämä opinnäytetyö toteutettiin yhteistyössä Oulun ammattikorkeakoulun kanssa. Lisäksi projektiorganisaatioon kuuluivat graafinen suunnittelija ja englannin kielen tarkastaja. Opinnäytetyön kehitystavoitteena oli suunnitella ja toteuttaa digitaalinen englanninkielinen opas magneettikuvaukseen tulevalle ulkomaalaiselle tai ulkomaalaistaustaiselle aikuispotilaalle. Pitkän ajan kehitystavoitteena on parantaa kohderyhmän mahdollisuuksia saada selkokielistä tietoa. Välittömänä tavoitteena oli tarjota kuvaukseen tulevalle potilaalle selkeästi jäsenneltyä ja helposti ymmärrettävää tietoa magneettikuvauksesta. Lisäksi eräänä tavoitteena oli henkilökunnan työmäärän vähentäminen. Opinnäytetyössä käytiin läpi magneettikuvauksen eri osa-alueet, jotka muodostivat pohjan oppaassa potilaalle esitettäville asioille esimerkiksi mistä magneettikuvauslaitteen kova melu johtuu. Kielen suhteen pyrkimyksenä oli selkeys ja kapulakielisten ilmaisujen välttäminen selkokielen keinoin. Ulkoasu suunniteltiin selkeäksi ja neutraaliksi. Tavoitteiden saavuttamista mitattiin asettamalla oppaalle laatukriteerejä ja esitestaamalla opas kohderyhmällä hyödyntämällä opinnäytetyön tekijän ulkomaan kontakteja. Esitestaukseen osallistuvat henkilöt saivat oppaan ja esitestauslomakkeen digitaalisessa muodossa. Tuotekehitystyön tuloksena toteutettiin englanninkielinen opas magneettikuvaukseen tulevalle ulkomaalaiselle aikuispotilaalle. Esitestauksen tuloksien mukaan opas oli selkeä ja se täytti sille asetetut laatukriteerit. Opas vastaa keskeisimpiin potilasta askarruttaviin kysymyksiin magneettikuvauksesta. Tämän arvellaan välillisesti edesauttavan mahdollisten pelkotilojen lievittämisessä ja parantavan kuvauksen onnistumisen todennäköisyyttä. Potilaiden paremman valmistumisen myötä, henkilökunnan työmäärän otaksutaan vähenevän. Opinnäytetyön jatkokehityshaasteita ovat oppaan markkinointi ulkomaille ja sen päivittäminen, kun uutta tietoa magneettikuvauksesta tulee saataville. Oppaasta on myös mahdollista tehdä suomenkielinen käännös. Asiasanat: magneettikuvaus, magneettitutkimus, potilasohjeet, selkokieli, englannin kieli 3

4 ABSTRACT Oulu University of Applied Sciences Degree Programme in Radiography and Radiation Therapy Author: Markus Suuronen Title of thesis: English Digital Guide on Magnetic Resonance Imaging (MRI) for Adult Foreign Patients Supervisors: Anja Henner & Anneli Holmström Term and year when the thesis was submitted: Spring 2014 Number of pages: Safety aspects in magnetic resonance imaging (MRI) are in a pivotal role regarding both patient and staff safety. In comparison to a regular x-ray examination, MRI involves a significantly wider range of safety aspects to consider. Prior to MRI, patients should receive clear, reliable up-to-date and sufficient information. This improves the probability of the success of the MRI. The thesis was carried out in collaboration with Oulu University of Applied Sciences. In addition, the project organization included a graphic designer and an English proofreader. The objective was to design and produce a digital guide that provided clear and easily understandable information about MRI in English for adult foreign patients. Another long-term objective is to provide answers and information that could reduce patients concerns and fears regarding MRI. One aim was also to reduce the workload of the staff. The thesis included different aspects of MRI, which were in turn presented in the guide, for example why MRI scanner produces very loud noise during the examination. The content was designed to be as easily understandable as possible by using plain English language. Graphic design aimed for clarity and neutrality. Objectives were measured by setting quality criteria for the guide. The guide was pretested utilizing the author's foreign contacts. Participants received the guide and a feedback form digitally. As a result, an English MRI guide for adult foreign patients was produced. According to the pretest results, the guide was clear and easily readable fulfilling the quality criteria. The guide provides answers to the most essential questions regarding MRI. This is indirectly presumed to reduce possible fears and improve the probability of the success of the MRI. Workload of the MRI staff is presumed to be reduced, as the patients are able to prepare for the MRI better. In the future, the guide should be kept updated as new information about MRI emerges. Possible future development proposals include selling the guide abroad and/or translating the guide into Finnish. Key words: magnetic resonance imaging, MRI, patient information, guides, plain language, English 4

5 SISÄLLYS TIIVISTELMÄ... 3 ABSTRACT JOHDANTO TUOTEKEHITYSPROJEKTIN LÄHTÖKOHDAT Tuotekehitysprojektin vaiheet ja päätehtävät Tuotekehitysprojektin tavoitteet Tuotekehitysprojektin projektiorganisaatio MAGNEETTIKUVAUS: PERUSTEET, POTILASTURVALLISUUS JA - OHJAUS Magneettikuvauksen historia ja tulevaisuudennäkymät Magneettikuvauksen perusta: ydinmagneettinen resonanssi Magneettikuvauslaitteiston pääkomponentit Kolmivaiheinen kuvanmuodostus Potilasturvallisuus magneettikuvauksessa Staattinen B 0 -magneettikenttä Gradientti- ja radiotaajuuskentät Tehosteaineisiin liittyvät riskit Raskaus ja magneettikuvaus Riskien minimointi ja vaaratilanteiden estäminen Potilasohjaus magneettikuvauksessa OPPAAN SUUNNITTELU JA TOTEUTUS Oppaan laatukriteerit Oppaan sisältö Oppaan ulkoasu Oppaan esitestaus Oppaan kustannukset ja riskit Oppaan eettiset tekijät ja tekijänoikeudet TUOTEKEHITYSPROJEKTIN ARVIOINTI Tavoitteiden arviointi Oppaan laadun arviointi

6 5.3 Aikataulun, kustannusten ja riskien arviointi Työskentelyn arviointi POHDINTA LÄHTEET LIITTEET

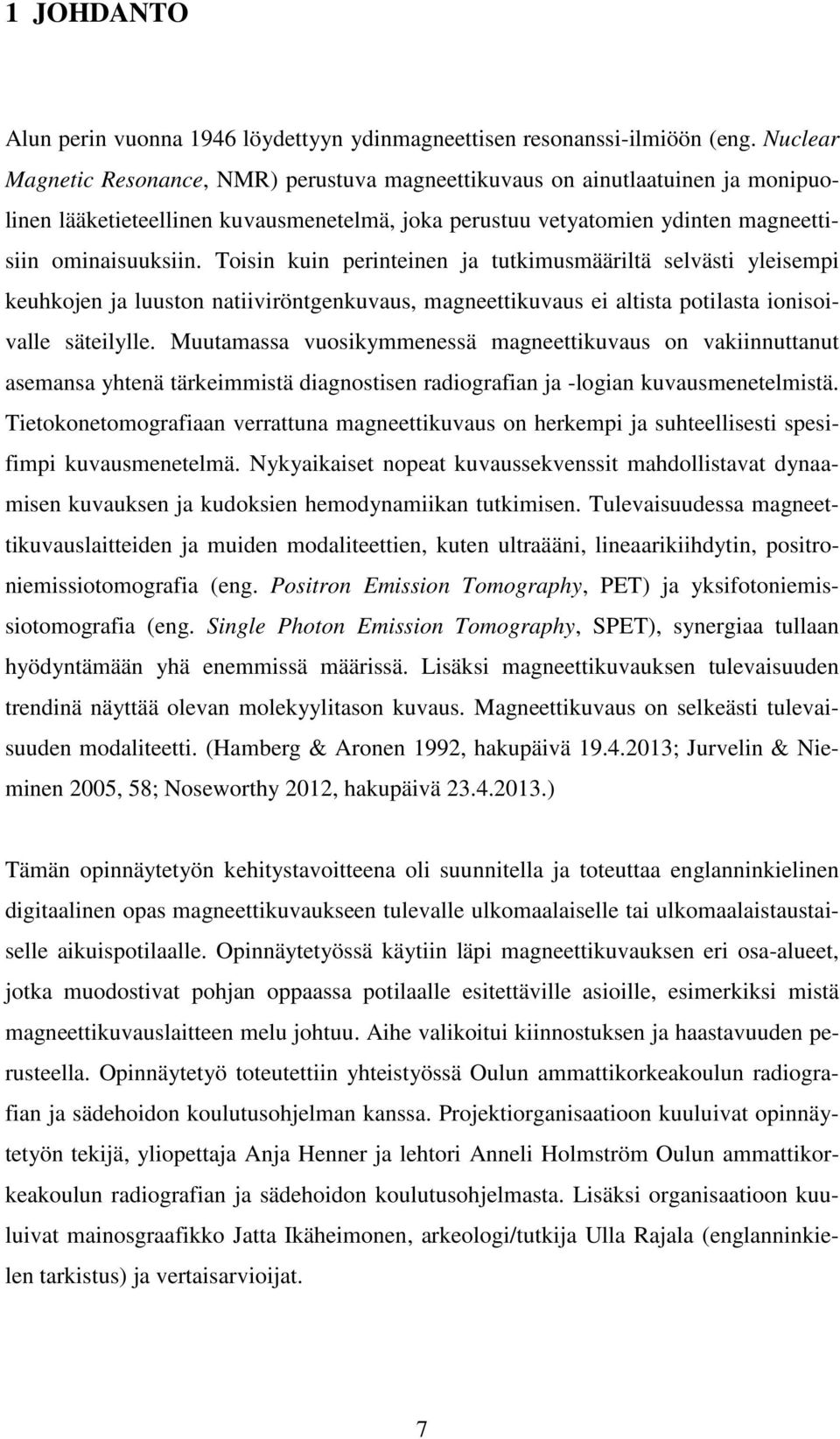

7 1 JOHDANTO Alun perin vuonna 1946 löydettyyn ydinmagneettisen resonanssi-ilmiöön (eng. Nuclear Magnetic Resonance, NMR) perustuva magneettikuvaus on ainutlaatuinen ja monipuolinen lääketieteellinen kuvausmenetelmä, joka perustuu vetyatomien ydinten magneettisiin ominaisuuksiin. Toisin kuin perinteinen ja tutkimusmääriltä selvästi yleisempi keuhkojen ja luuston natiiviröntgenkuvaus, magneettikuvaus ei altista potilasta ionisoivalle säteilylle. Muutamassa vuosikymmenessä magneettikuvaus on vakiinnuttanut asemansa yhtenä tärkeimmistä diagnostisen radiografian ja -logian kuvausmenetelmistä. Tietokonetomografiaan verrattuna magneettikuvaus on herkempi ja suhteellisesti spesifimpi kuvausmenetelmä. Nykyaikaiset nopeat kuvaussekvenssit mahdollistavat dynaamisen kuvauksen ja kudoksien hemodynamiikan tutkimisen. Tulevaisuudessa magneettikuvauslaitteiden ja muiden modaliteettien, kuten ultraääni, lineaarikiihdytin, positroniemissiotomografia (eng. Positron Emission Tomography, PET) ja yksifotoniemissiotomografia (eng. Single Photon Emission Tomography, SPET), synergiaa tullaan hyödyntämään yhä enemmissä määrissä. Lisäksi magneettikuvauksen tulevaisuuden trendinä näyttää olevan molekyylitason kuvaus. Magneettikuvaus on selkeästi tulevaisuuden modaliteetti. (Hamberg & Aronen 1992, hakupäivä ; Jurvelin & Nieminen 2005, 58; Noseworthy 2012, hakupäivä ) Tämän opinnäytetyön kehitystavoitteena oli suunnitella ja toteuttaa englanninkielinen digitaalinen opas magneettikuvaukseen tulevalle ulkomaalaiselle tai ulkomaalaistaustaiselle aikuispotilaalle. Opinnäytetyössä käytiin läpi magneettikuvauksen eri osa-alueet, jotka muodostivat pohjan oppaassa potilaalle esitettäville asioille, esimerkiksi mistä magneettikuvauslaitteen melu johtuu. Aihe valikoitui kiinnostuksen ja haastavuuden perusteella. Opinnäytetyö toteutettiin yhteistyössä Oulun ammattikorkeakoulun radiografian ja sädehoidon koulutusohjelman kanssa. Projektiorganisaatioon kuuluivat opinnäytetyön tekijä, yliopettaja Anja Henner ja lehtori Anneli Holmström Oulun ammattikorkeakoulun radiografian ja sädehoidon koulutusohjelmasta. Lisäksi organisaatioon kuuluivat mainosgraafikko Jatta Ikäheimonen, arkeologi/tutkija Ulla Rajala (englanninkielen tarkistus) ja vertaisarvioijat. 7

8 2 TUOTEKEHITYSPROJEKTIN LÄHTÖKOHDAT 2.1 Tuotekehitysprojektin vaiheet ja päätehtävät Ajatus opinnäytetyön aiheesta ja toteutustavasta muotoutui vuoden 2012 loppupuolella. Aiheen valintaan vaikutti paljolti intuitio magneettikuvauksen merkityksen kasvusta tulevaisuudessa. Magneettifysiikka myös poikkeaa merkittävästi perinteisestä röntgenkuvauksesta, mikä lisäsi mielenkiintoa opinnäytetyötä kohtaan. Projektista tulisi myös riittävän haastava. Kuukauden kestänyt magneettiharjoittelu vahvisti käsitystä oppaan käyttökelpoisuudesta osana potilasohjausta. Oppaan tarpeellisuuteen viittasi englanninkielisten ajan tasalla olevien oppaiden vähyys ainakin Pohjois-Suomen alueella. Alustavien kyselyjen perusteella tarvetta oli ainakin Oulun yliopistollisessa sairaalassa ja Keski-Pohjanmaan keskussairaalassa. Tiettävästi myös Kuopion yliopistollisessa sairaalassa oli oppaalle käyttöä. Todellisen tarpeen otaksuttiin olevan huomattavasti suurempi. Oppaalle oli markkinarako ja täten sen kehittäminen oli perusteltua. Ensimmäinen päätehtävä oli aiheen ideointi ja opinnäytetyön teemaan sidoksissa oleviin ohjausryhmiin kiinnitäytyminen keväällä Tätä seurasi opinnäytetyön tietoperustan laatiminen, esittäminen sekä itse- ja vertaisarvioinnin tekeminen, mikä tapahtui sekä itsenäisesti että työpajatyöskentelynä. Tietoperusta kattoi tieteellisistä julkaisuista peräisin olevan formaalin tiedon, joka toimi linkkinä olemassa olevan tiedon ja opinnäytetyön välillä. Tietoperusta valmistui toukokuussa Toinen päätehtävä oli opinnäytetyönsuunnitelman laatiminen, jossa ideat konkretisoitiin suunnitelmaksi. Opinnäytetyösuunnitelmassa esitettiin kehittämisen kohteena oleva opas ja sen kehittämisen menetelmät. Tietoperusta ja suunnitelma esitettiin samalla kertaa syyskuussa Samalla lukukaudella tehtiin myös itse- ja vertaisarvioinnit. Oppaan kielentarkistus ja graafinen suunnittelu alkoi tammikuussa 2014 ja valmistui maaliskuussa. Oppaan esitestaus suoritettiin huhtikuussa ja lopulliset korjaukset tehtiin huhtikuussa. Opinnäytetyö lähetettiin arvioitavaksi huhtikuussa 2014 (ks. taulukko 1). 8

9 TAULUKKO 1. Opinnäytetyöprosessin vaiheet ja ajankohdat. Opinnäytetyön vaihe Arvioitu ajankohta Toteutunut ajankohta Aiheen ideointi ja valinta Syys-talvi 2012 Syys-talvi 2012 Kirjoitusprosessin aloittaminen Kevät 2013 Kevät 2013 Tietoperustan esittäminen Toukokuu 2013 Toukokuu 2013 Suunnitelman esittäminen Syyskuu2013 Syyskuu 2013 Kielentarkistus ja graafinen Tammikuu 2013 Maaliskuu 2014 suunnittelu Oppaan esitestaus Helmikuu 2014 Huhtikuu 2014 Opinnäytetyö arvioitavaksi Kesä 2014 Huhtikuu Tuotekehitysprojektin tavoitteet Tuotekehitysprojektin tavoitteena oli suunnitella ja toteuttaa englanninkielinen digitaalinen opas magneettikuvaukseen tulevalle ulkomaalaiselle tai ulkomaalaistaustaiselle aikuispotilaalle. Kehitystavoite kuvaa projektin tavoiteltavaa pitkän aikavälin muutosta tärkeimmän hyödynsaajaryhmän kannalta. Pitkän ajan kehitystavoitteena on parantaa ulkomaalaisen aikuispotilaan mahdollisuuksia saada selkokielistä tietoa magneettikuvauksesta englanniksi. Välitön tavoite kuvaa muutosta, joka näkyy hyödynsaajien saaman palvelun parantumisena tai välittömän kohderyhmän parantuneena toimintana. Välittömänä tavoitteena oli tarjota kuvaukseen tulevalle potilaalle selkeästi jäsenneltyä ja helposti ymmärrettävää tietoa magneettikuvauksesta. Kielen suhteen pyrkimyksenä oli selkeys ja kapulakielisten ilmaisujen välttäminen selkokielen keinoin. Oppaasta potilas löytää vastaukset keskeisimpiin häntä askarruttaviin kysymyksiin magneettikuvauksesta. Tämä edesauttaa välillisesti mahdollisten pelkotilojen lievittämisessä ja parantaa kuvauksen onnistumisen todennäköisyyttä. Opas suunniteltiin vähentämään myös henkilökunnan työmäärää, sillä potilaat pystyvät valmistautumaan etukäteen magneettikuvaukseen paremmin. Oppaan tavoitteet toteutu- 9

10 vat parhaiten, mikäli potilas saa oppaan ennen magneettikuvausta. Edellä mainittuja kohderyhmän tavoitteiden saavuttamista mitattiin asettamalla oppaalle laatukriteerejä ja esitestaamalla opas kohderyhmällä. Opinnäytetyön laatijan omana oppimistavoitteena oli oppia tuotekehitystyötä ja hyödyntää vieraskielistä osaamista oppaan laatimisessa. Näiden ohella pyrkimyksenä oli perehtyä tuotekehitystyön osa-alueisiin, kuten oppaan kehittämiseen, markkinointiin ja riskien hallintaan. 2.3 Tuotekehitysprojektin projektiorganisaatio Projektiorganisaationa voidaan pitää projektia varten muodostettua ryhmää, joka tekee projektiluontoista yhteistyötä määrätyn ajan. Tämän tuotekehitysprojektin projektiorganisaatiota kuvataan alla (ks. kuvio 1). Markus Suuronen Projektiryhmä Ohjausryhmä Anja Henner, yliopettaja, OAMK Anneli Holmström, lehtori, OAMK Jatta Ikäheimonen, mainosgraafikko, design boss Ulla Rajala, arkeologi, tutkija Vertaisarvioijat Tukiryhmä KUVIO 1. Tuotekehitysprojektin projektiorganisaatio. Projektiryhmän kuuluivat opinnäytetyön tekijä ja ohjausryhmään yliopettaja Anja Henner ja lehtori Anneli Holmström Oulun ammattikorkeakoulun radiografian ja sädehoidon koulutusohjelmasta. Ohjausryhmän tehtävä oli ohjata opinnäytetyön etenemistä ja antaa palautetta sisällöstä. Tukiryhmään kuuluivat mainosgraafikko Jatta Ikäheimonen, arkeologi/tutkija Ulla Rajala (englanninkielen tarkistus) ja vertaisarvioijat. Graafinen 10

11 suunnittelija vastasi kehitettävän oppaan ulkoasusta, kuten kirjasinkoosta ja -tyypistä, väreistä, kuvista ja tekstin sijoittelusta tietyin rajoittein. Kielentarkastaja puolestaan vastasi oppaan englanninkielen tarkastuksesta. Vertaisarvioijat antoivat palautetta opinnäytetyöstä sen eri vaiheissa. 11

12 3 MAGNEETTIKUVAUS: PERUSTEET, POTILASTURVALLI- SUUS JA -OHJAUS Magneettikuvauksella potilaan kehosta voidaan muodostaa hyvin ohuita ja tarkkoja leikekuvia. Modaliteetti soveltuu esimerkiksi keskushermoston sekä tuki- ja liikuntaelimistön kuvaukseen. Magneettikuvauksessa potilas ei altistu ionisoivalle säteilylle röntgenkuvauksen tavoin, vaan kuvaus perustuu potilaan kehossa, pääasiassa vedessä ja rasvakudoksessa, olevien vety-ytimien lähettämään radiotaajuiseen värähtelevään signaaliin, kun vety-ytimet altistetaan voimakkaalle ulkoiselle magneettikentälle. Kuvaukset ovat potilaalle varsin helppoja ja kivuttomia. Magneettikuvaus ei kuitenkaan sovellu kaikille potilaille johtuen kuvaukselle asetetuista kontraindikaatioista ja turvallisuusseikoista. Turvallisuusseikat koskevat potilaan ohella kaikkia kuvaushuoneessa kuvauksen aikana olevia henkilöitä, kuten röntgenhoitajia, anestesiahenkilökuntaa ja potilaan omaisia heidän toimiessa saattajina. (Jurvelin & Nieminen 2005, 58; Tunninen, Ryymin & Kauppinen 2008, hakupäivä ; Hodgson 2011, 119.) 3.1 Magneettikuvauksen historia ja tulevaisuudennäkymät Magneettiresonanssikuvaus (eng. Magnetic Resonance Imaging, MRI) perustuu alun perin ydinmagneettiseen resonanssi-ilmiöön, jota käytettiin luvuilla kemian tutkimuksessa orgaanisten molekyylien tutkimukseen ja rakenneanalyysiin NMRspektroskopian avulla. Tekniikkaa kutsuttiin kuitenkin magneettiresonanssikuvaukseksi, sillä ydin-sanaan liittyi 1970-luvulla runsaasti negatiivisia konnotaatioita johtuen muun muassa ydinkokeista. Vuonna 1946 Felix Bloch ja Edward Purcell löysivät samanaikaisesti ydinmagneettisen resonanssi-ilmiön ja heidät palkittiin työstään Nobel-palkinnolla vuonna (Hornak 2011, hakupäivä ) Vuonna 1971 Raymond Damadian osoitti, että normaalin ja syöpä-kudoksen niin sanotut relaksaatioajat (vaikuttavat kuvakontrastiin, ks. tarkemmin luku 3.2) poikkesivat toisistaan. Tämä edesauttoi tutkijoita ydinmagneettisen resonanssi-ilmiön hyödyntämisessä tautien diagnostiikassa. Kaksi vuotta myöhemmin Godfrey Hounsfield kehitti tietokonetomografian (eng. Computer Tomography, CT). Uusi kuvaustekniikka osoitti, että sai- 12

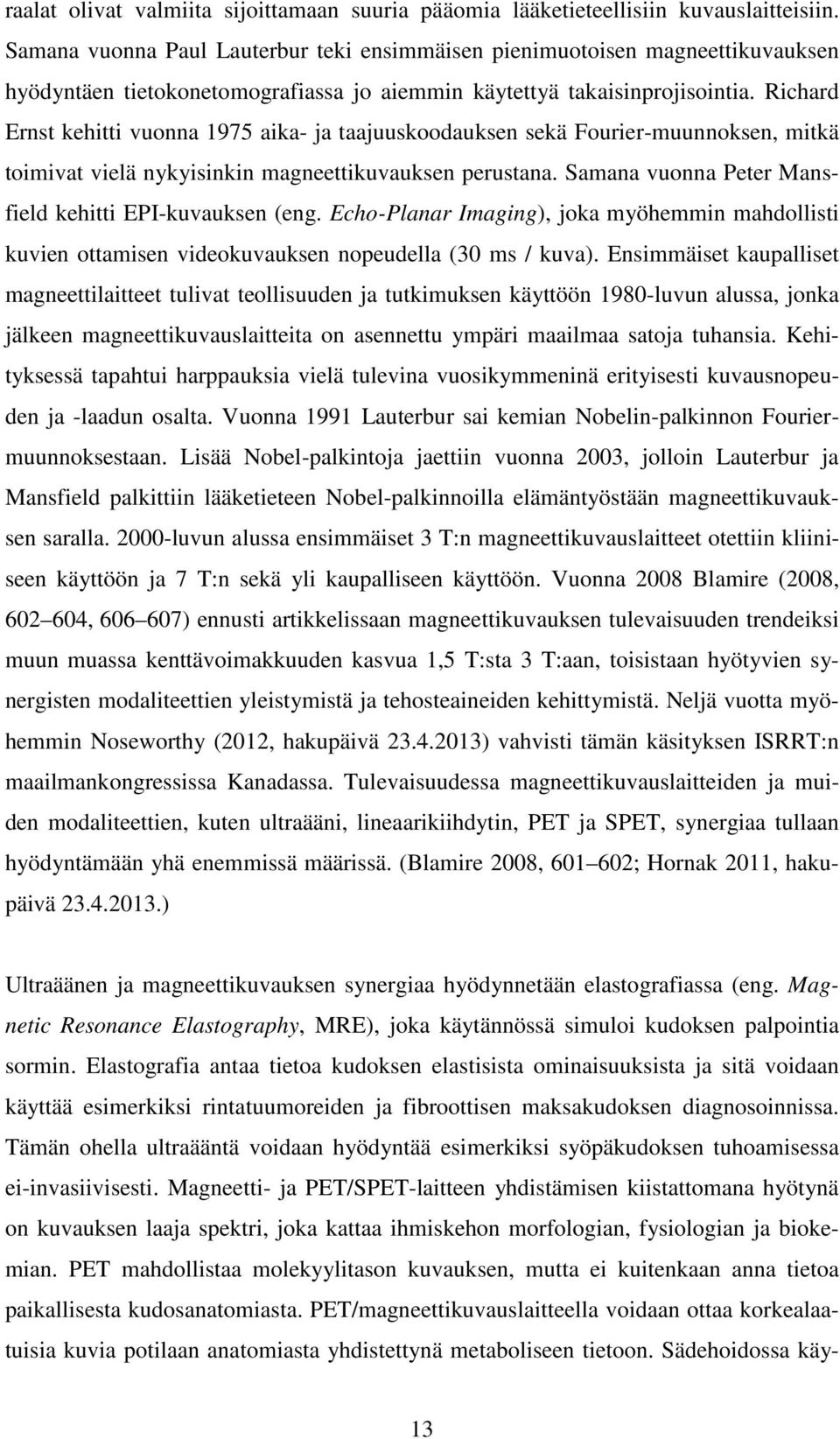

13 raalat olivat valmiita sijoittamaan suuria pääomia lääketieteellisiin kuvauslaitteisiin. Samana vuonna Paul Lauterbur teki ensimmäisen pienimuotoisen magneettikuvauksen hyödyntäen tietokonetomografiassa jo aiemmin käytettyä takaisinprojisointia. Richard Ernst kehitti vuonna 1975 aika- ja taajuuskoodauksen sekä Fourier-muunnoksen, mitkä toimivat vielä nykyisinkin magneettikuvauksen perustana. Samana vuonna Peter Mansfield kehitti EPI-kuvauksen (eng. Echo-Planar Imaging), joka myöhemmin mahdollisti kuvien ottamisen videokuvauksen nopeudella (30 ms / kuva). Ensimmäiset kaupalliset magneettilaitteet tulivat teollisuuden ja tutkimuksen käyttöön 1980-luvun alussa, jonka jälkeen magneettikuvauslaitteita on asennettu ympäri maailmaa satoja tuhansia. Kehityksessä tapahtui harppauksia vielä tulevina vuosikymmeninä erityisesti kuvausnopeuden ja -laadun osalta. Vuonna 1991 Lauterbur sai kemian Nobelin-palkinnon Fouriermuunnoksestaan. Lisää Nobel-palkintoja jaettiin vuonna 2003, jolloin Lauterbur ja Mansfield palkittiin lääketieteen Nobel-palkinnoilla elämäntyöstään magneettikuvauksen saralla luvun alussa ensimmäiset 3 T:n magneettikuvauslaitteet otettiin kliiniseen käyttöön ja 7 T:n sekä yli kaupalliseen käyttöön. Vuonna 2008 Blamire (2008, , ) ennusti artikkelissaan magneettikuvauksen tulevaisuuden trendeiksi muun muassa kenttävoimakkuuden kasvua 1,5 T:sta 3 T:aan, toisistaan hyötyvien synergisten modaliteettien yleistymistä ja tehosteaineiden kehittymistä. Neljä vuotta myöhemmin Noseworthy (2012, hakupäivä ) vahvisti tämän käsityksen ISRRT:n maailmankongressissa Kanadassa. Tulevaisuudessa magneettikuvauslaitteiden ja muiden modaliteettien, kuten ultraääni, lineaarikiihdytin, PET ja SPET, synergiaa tullaan hyödyntämään yhä enemmissä määrissä. (Blamire 2008, ; Hornak 2011, hakupäivä ) Ultraäänen ja magneettikuvauksen synergiaa hyödynnetään elastografiassa (eng. Magnetic Resonance Elastography, MRE), joka käytännössä simuloi kudoksen palpointia sormin. Elastografia antaa tietoa kudoksen elastisista ominaisuuksista ja sitä voidaan käyttää esimerkiksi rintatuumoreiden ja fibroottisen maksakudoksen diagnosoinnissa. Tämän ohella ultraääntä voidaan hyödyntää esimerkiksi syöpäkudoksen tuhoamisessa ei-invasiivisesti. Magneetti- ja PET/SPET-laitteen yhdistämisen kiistattomana hyötynä on kuvauksen laaja spektri, joka kattaa ihmiskehon morfologian, fysiologian ja biokemian. PET mahdollistaa molekyylitason kuvauksen, mutta ei kuitenkaan anna tietoa paikallisesta kudosanatomiasta. PET/magneettikuvauslaitteella voidaan ottaa korkealaatuisia kuvia potilaan anatomiasta yhdistettynä metaboliseen tietoon. Sädehoidossa käy- 13

14 tettävän lineaarikiihdyttimen ja magneettikuvauslaitteen synergia korostuu puolestaan sädehoidon annossuunnittelussa. Magneettikuvauksen erinomainen pehmytkudoskontrasti tekee hoitokohteen paikallistamisesta helpompaa ja vähentää lääkäreiden välisiä eroja hoitokohteen rajaamisessa. (Blamire 2008, 606; Kouri & Kangasmäki 2009, hakupäivä ; Noseworthy 2012, hakupäivä ) 3.2 Magneettikuvauksen perusta: ydinmagneettinen resonanssi Ihmisen kehossa on runsaasti vetyatomeja, jotka koostuvat yhden parittoman protonin muodostamasta ytimestä (järjestysluku Z=1). Ytimen protoneilla on varaus ja dipoli- tai liikemäärämomentti eli niin sanottu spin. Ydinmagneettisen resonanssiteorian mukaan protoneilla on magneettinen momentti ja niiden voidaan täten ajatella olevan pieniä oman akselinsa ympäri pyöriviä sauvamagneetteja. Protoneja ja neutroneja parillisen määrän omaavissa ytimissä (massaluku A=pariton) sen sijaan, magneettikenttien yhteisvaikutus kumoutuu, eikä kyseisillä ytimillä ole ulospäin havaittavaa magneettikenttää. Kaikista ytimistä noin 75 % on kuitenkin massaluvultaan parittomia ja niillä on täten nettomagnetisaatio. Ulkoisen magneettikentän puuttuessa protonit ovat epäjärjestyksessä, jolloin magnetoituma keskiarvoistuu nollaksi. Jos protonit altistetaan ulkoiselle staattiselle B 0 -magneettikentälle (tästä eteenpäin B 0 -magneettikentällä tarkoitetaan nimenomaan ulkoista staattista magneettikenttää), esimerkiksi potilaan ollessa magneettikuvauslaitteessa, protonit kokevat B 0 -magneettikentän vääntömomentin ja järjestäytyvät joko sen suuntaisesti tai sitä vasten alkaen presessoida hyrrämäisesti sen ympäri. Presessio- tai niin sanottuun larmortaajuuteen vaikuttavat Larmor-yhtälön mukaisesti gyromagneettinen ydinkohtainen vakio ja B 0 -magneettikentän voimakkuus: ω = γ x B, jossa ω on presessiotaajuus, γ gyromagneettinen ydinkohtainen vakio ja B B 0 - magneettikentän voimakkuus (yksikkö Tesla, T). Esimerkiksi vety-ytimen gyromagneettinen vakio on 42,58 MHz/T, joten 1,5 T:n magneettikentässä, joka on tyypillinen kenttävoimakkuus hieman vanhemmille magneettikuvauslaitteille, presessiotaajuus on noin 63,9 MHz (ω = 42,58 MHz/T x 1,5 T 63,9 MHz). Presessiotaajuus on olennainen suure magneettikuvauksen kannalta, sillä se määrittää virityspulssin taajuuden, jolle myös kuvauksessa käytettävä kelat on viritettävä. (Hamberg & Aronen 1992, hakupäivä ; Jurvelin & Nieminen 2005, 58 59; Hodgson 2011, 119.) 14

15 Magneettinen resonanssi syntyy, kun vety-ytimet altistetaan kelalla radiotaajuiselle (eng. Radio Frequency, RF) sähkömagneettiselle RF-energialle, jonka taajuus vastaa protonien presessiotaajuutta ja energia kahden sallitun energiatilan erotusta. Lyhyt RFpulssi virittää protonit, jotka kääntyvät B 0 -magneettikentän vastaisesti xy-tasoon, jolloin puhutaan nettomagnetoituman poikittaiskomponentin syntymisestä. Kun RF-pulssi lopetetaan, ytimet palautuvat tasapainotilaan ja magneettikenttä kääntyy B 0 - magneettikentän suuntaisesti. Tämä pyörivä tasapainotilaan palautuminen tai niin sanottu relaksaatio voidaan havaita potilaan päälle asetettavalla kelalla, johon radiotaajuinen eksponentiaalisesti vaimeneva signaali (eng. Free Induction Decay, FID) johtuu. (Hamberg & Aronen 1992, hakupäivä ; Jurvelin & Nieminen 2005, 59; Hodgson 2011, 119.) Relaksaatiossa protonit luovuttavat viritysenergiansa ympäristön makromolekyyleille (pitkittäinen relaksaatio) tai toisille spineille (poikittainen relaksaatio). Pitkittäinen tai niin sanottu T1-relaksaatioaika mittaa kuinka nopeasti vety-ytimet asettuvat B 0 - magneettikentän suuntaisesti virityksen jälkeen. Kudoksien T1-arvot ovat tyypillisesti välillä ms ja ne ovat riippuvaisia magneettikentän voimakkuudesta. Koska useimmat kuvaussekvenssit vaativat useita RF-virityspulsseja, kudoksen signaali riippuu T1-relaksaatioajan ohella virityspulssien välisestä ajasta (eng. Repetition Time, TR). Mikäli TR-aika on hyvin pitkä, potilaan kehossa olevilla vety-ytimillä on aikaa asettautua virityksen jälkeen B 0 -magneettikentän suuntaisesti, jolloin kudoskontrasti on riippumaton T1-ajasta. (Hodgson 2011, 123.) Poikittainen tai niin sanottu T2-relaksaatioaika mittaa kuinka nopeasti vety-ytimet epävaiheistuvat toisiinsa nähden. Välittömästi 90 RF-virityspulssin jälkeen kaikki vetyytimet ovat samassa vaiheessa ja presessoivat Larmor-taajuudella. Osa ytimistä kuitenkin liikkuu toisia nopeammin, sillä ne luovuttavat energiaa toisille spineille. Nämä vetyytimet epävaiheistuvat. T2-relaksaation astetta säädellään kaikuajalla (eng. Echo Time, TE). TE muodostetaan antamalla 90 RF-virityspulssin jälkeen toinen magnetoitumaa 180 kääntävä refokusointipulssi, joka kokoaa epävaiheistuneet spinit yhteen ja muodostaa havaittavan spinkaiun. Spinkaiun lopuksi spinit alkavat jälleen epävaiheistua. TR-ajan kuluttua sekvenssi toistetaan. Lyhyillä TE-ajoilla T2-relaksaation vaikutus on 15

16 suhteellisen pieni, kun taas pitkillä TE-ajoilla saadaan voimakas signaali. (Jurvelin & Nieminen 2005, 64; Hodgson 2011, 124.) Magneettikuvan kontrasti riippuu kudoksista saatavan signaalin voimakkuudesta, joka puolestaan on riippuvainen protonitiheydestä ja eri kudostyypeissä eri nopeudella tapahtuvien T1- ja T2-relaksaatioiden asteesta lukuvaiheessa. Magneettikuvan kontrastia voidaan käytännössä säätää lähes loputtomasti muuttamalla kuvaussekvenssin aikaparametrejä. Koska T1- ja T2-relaksaatiot tapahtuvat samanaikaisesti, niistä ei voida puhua täysin erillisinä ilmiöinä. Usein puhutaankin T1- tai T2- tai protonitiheyspainotteisista (eng. Proton Density, PD w ) kuvista (esim. eng. Weighted T1, T1 w ). Mikäli T1 w -kuvassa TR- ja TE-ajat asetetaan lyhyeksi, saan hyvä kontrasti aivojen harmaan ja valkean aineen välille harmaan aineen näkyessä tummempana. T1 w -kuvat antavat tarkan anatomisen kuvan kudoksesta, sillä patologisen kudoksen T1-relaksaatioaika on yleensä pidentynyt. T2 w -kuvassa optimaalinen kontrasti saavutetaan asettamalla TR- ja TE-ajat pitkäksi. Tällöin saadaan hyvä kontrasti esimerkiksi aivojen ja likvorin välillä. T2 w -kuvat ovat herkkiä patologisille prosesseille, mutta niiden spesifisyys on useissa tilanteissa huonompi verrattuna T1 w -kuviin. PD w -kuvassa kontrasti johtuu pääasiassa kudosten välisistä protonitiheyseroista, jotka saadaan näkyviin parhaiten asettamalla pitkä TR- ja lyhyt TE-aika. PD w -kuvia käytetään rutiininomaisesti esimerkiksi polven nivelkierukoiden kuntoa tutkittaessa. (Jurvelin & Nieminen 2005, 65; McKie & Brittenden 2005, 16; Hodgson 2011, 123, 126.) Kuvaus- eli pulssisekvensseillä määritellään miten magneettikuvauksessa käytetään RFpulsseja, gradienttikenttiä ja miten FID-signaalin rekisteröiminen ajoitetaan. Kuvaussekvenssejä toistetaan TR-ajan määrittämällä jaksotuksella. Kuvaussekvensseillä on omat erityispiirteensä liittyen ytimen viritystapaan, magnetoituman manipulointiin ja/tai FIDsignaalin rekisteröimiseen. Yleisimmät rutiinikäytössä olevat kuvaussekvenssit ovat spinkaiku (eng. Spin Echo, SE), gradienttikaiku (eng. Gradient Echo, GE) ja käänteispalautuminen (eng. Inversion Recovery, IR). Useimmat ovat spinkaiun variantteja, jotka ovat tarkoitettu erityisesti magneettikuvauksen nopeuttamiseen (esim. eng. Turbo Spin Echo, TSE). Muita nopeita kuvaussekvenssejä ovat EPI- ja FLASH-sekvenssit (eng. Fast Low Angle Shot, FLASH), joilla tarvittava data pystytään keräämään sekunnin murto-osassa yhden virityksen jälkeen. Nämä kuvaussekvenssit mahdollistavat kuvan 16

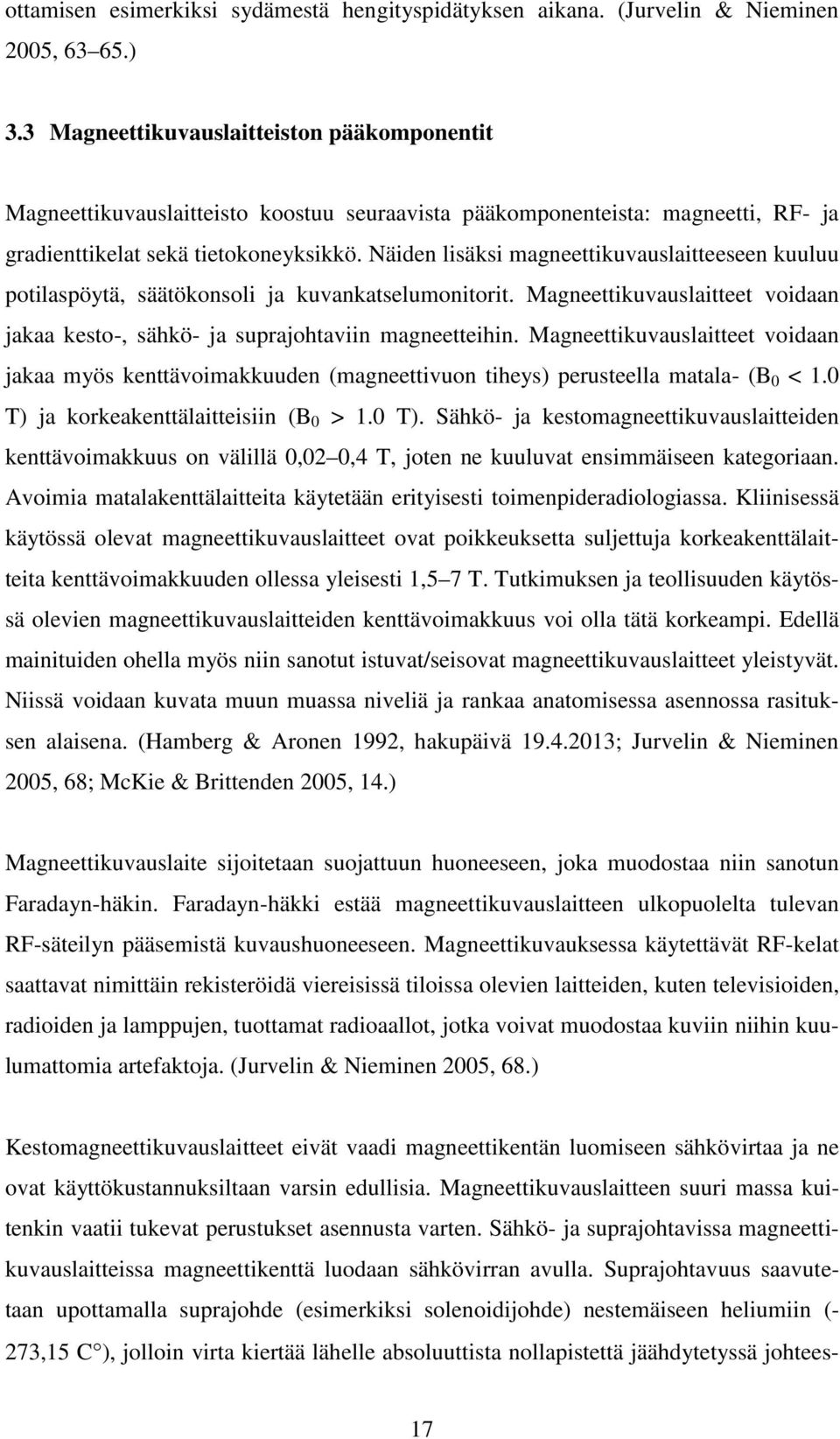

17 ottamisen esimerkiksi sydämestä hengityspidätyksen aikana. (Jurvelin & Nieminen 2005, ) 3.3 Magneettikuvauslaitteiston pääkomponentit Magneettikuvauslaitteisto koostuu seuraavista pääkomponenteista: magneetti, RF- ja gradienttikelat sekä tietokoneyksikkö. Näiden lisäksi magneettikuvauslaitteeseen kuuluu potilaspöytä, säätökonsoli ja kuvankatselumonitorit. Magneettikuvauslaitteet voidaan jakaa kesto-, sähkö- ja suprajohtaviin magneetteihin. Magneettikuvauslaitteet voidaan jakaa myös kenttävoimakkuuden (magneettivuon tiheys) perusteella matala- (B 0 < 1.0 T) ja korkeakenttälaitteisiin (B 0 > 1.0 T). Sähkö- ja kestomagneettikuvauslaitteiden kenttävoimakkuus on välillä 0,02 0,4 T, joten ne kuuluvat ensimmäiseen kategoriaan. Avoimia matalakenttälaitteita käytetään erityisesti toimenpideradiologiassa. Kliinisessä käytössä olevat magneettikuvauslaitteet ovat poikkeuksetta suljettuja korkeakenttälaitteita kenttävoimakkuuden ollessa yleisesti 1,5 7 T. Tutkimuksen ja teollisuuden käytössä olevien magneettikuvauslaitteiden kenttävoimakkuus voi olla tätä korkeampi. Edellä mainituiden ohella myös niin sanotut istuvat/seisovat magneettikuvauslaitteet yleistyvät. Niissä voidaan kuvata muun muassa niveliä ja rankaa anatomisessa asennossa rasituksen alaisena. (Hamberg & Aronen 1992, hakupäivä ; Jurvelin & Nieminen 2005, 68; McKie & Brittenden 2005, 14.) Magneettikuvauslaite sijoitetaan suojattuun huoneeseen, joka muodostaa niin sanotun Faradayn-häkin. Faradayn-häkki estää magneettikuvauslaitteen ulkopuolelta tulevan RF-säteilyn pääsemistä kuvaushuoneeseen. Magneettikuvauksessa käytettävät RF-kelat saattavat nimittäin rekisteröidä viereisissä tiloissa olevien laitteiden, kuten televisioiden, radioiden ja lamppujen, tuottamat radioaallot, jotka voivat muodostaa kuviin niihin kuulumattomia artefaktoja. (Jurvelin & Nieminen 2005, 68.) Kestomagneettikuvauslaitteet eivät vaadi magneettikentän luomiseen sähkövirtaa ja ne ovat käyttökustannuksiltaan varsin edullisia. Magneettikuvauslaitteen suuri massa kuitenkin vaatii tukevat perustukset asennusta varten. Sähkö- ja suprajohtavissa magneettikuvauslaitteissa magneettikenttä luodaan sähkövirran avulla. Suprajohtavuus saavutetaan upottamalla suprajohde (esimerkiksi solenoidijohde) nestemäiseen heliumiin (- 273,15 C ), jolloin virta kiertää lähelle absoluuttista nollapistettä jäähdytetyssä johtees- 17

18 sa lähes ilman vastusta. Teoriassa virta kiertää johteessa niin kauan kuin lämpötila pidetään lähellä absoluuttista nollapistettä, mutta käytännössä johteessa on kuitenkin pieni vastus. Jäähdytykseen käytettävän heliumin määrä on tyypillisesti noin 1700 litraa. Varhaisissa magneettikuvauslaitteissa helium-säiliötä ympäröi nestemäinen typpi, joka toimi heliumin ja huoneen lämmön välisenä puskurina. Myöhemmissä magneettikuvauslaitteissa typpi korvattiin kryogeeneilla. Tämä ratkaisu poisti typen lisäämisen tarpeen ja pidensi heliumin käyttöikää kolmella neljällä vuodella. Tutkijat kehittelevät magneettikuvauslaitetta, joka ei vaadi heliumia suprajohtavuuden saavuttamiseen. Tehokkaan jäähdytyksen ohella nykyiset magneettikuvauslaitteet ovat myös suojattuja. Toisen käämiparin ansiosta kenttävoimakkuus laskee 0,5 mt:aan neljän metrin päästä magneettikuvauslaitteesta. Tällä on merkitystä erityisesti turvallisuuden kannalta, sillä ferromagneettisiin esineisiin kohdistuva vetovoima pienenee merkittävästi ja tapaturmien riski täten pienenee. (Hamberg & Aronen 1992, hakupäivä ; Hornak 2011, hakupäivä ) Gradienttikeloilla luodaan paikallisesti vaihtelevia magneettikenttiä B 0 -kentän sisälle mahdollistaen magneettikuvan spatiaalisen resoluution. Lisäksi gradienttikeloilla paikannetaan haluttu kuvataso, jolloin Larmor-ehto toteutuu vain halutussa tasossa. Gradienttikelojen toimintaa ohjataan tietokoneen ohjausyksiköstä, ja gradienttikentät kytketään päälle ja pois käytetyn kuvaussekvenssin mukaisesti. Nopeat päälle kytkemiset ja sammutukset asettavat gradienttikeloille vaatimukset nopeista nousu- ja laskuajoista sekä lineaarisuudesta. Gradienttikelaan on saatava maksimivirta mahdollisimman nopeasti ja gradienttikenttä on vastaavasti pystyttävä sammuttamaan mahdollisimman pienellä latenssilla. Varhaisissa keloissa gradientin maksimivoimakkuus oli 100 mt/m ja noususekä laskuajat olivat varsin pitkiä. Nykyisin maksimivoimakkuus on kymmenkertainen nousu- ja laskuaikojen ollessa huomattavasti nopeampia. (Hamberg & Aronen 1992, hakupäivä ; Hornak 2011, hakupäivä ) RF-pulssi tuotetaan taajuusgeneraattorilla, jonka jälkeen signaalia vahvistetaan. Signaali johdetaan RF-kelalle, joka virittää kohteen protonit lähettämällä radioaaltoja Larmortaajuudella. RF-kela myös varastoi ja mittaa kohteen takaisin lähettämän FID-signaalin. Varastoidakseen energiaa, RF-kelan on resonoitava Larmor-tajuudella. Koska vastaanotettu FID-signaali on lähetystehoon suhteessa hyvin vähäinen, on signaalin rekisteröinti haastavaa. RF-kelat jaetaan seuraaviin kategorioihin: 1) vastaanotin kelat, 2) lähetin 18

19 kelat ja 3) lähetin-vastaanotin kelat. Signaali-kohinasuhde (eng. Signal-to-Noise Ratio, SNR) on sitä parempi, mitä pienempi RF-vastaanotinkelan pinta-ala on. Tästä johtuen pienikokoiset potilaan pinnalle aseteltavat RF-pintakelat tuottavat parhaan kuvanlaadun, mutta ne voivat rekisteröidä signaalia vain hyvin rajoitetulta alueelta. Suuret RF-kelat kykenevät puolestaan rekisteröimään signaalia laajalta alueelta kuvan kuitenkin sisältäen enemmän kohinaa. Esimerkiksi vartalon kuvauksessa käytetään isokokoista RFvartalokelaa, joka voidaan integroida magneettikuvauslaitteeseen. RF-pintakelat voivat olla yksinkertaisimmillaan johdesilmukoita, jotka rekisteröivät esimerkiksi RFvartalokelan lähettämän signaalin. Pään kuvauksissa käytetään lähetin-vastaanotin RFtilavuuskelaa. Useasta RF-pintakelasta koostuvalla phased array -kelalla voidaan puolestaan rekisteröidä voimakas signaali laajalta alueelta esimerkiksi sydämen kuvauksessa. Kunkin RF-pintakelan signaali viedään RF-vastaanottimessa erillisiin kanaviin ja signaalit lopulta yhdistetään tietokoneella yhdeksi kuvaksi. (Hamberg & Aronen 1992, hakupäivä ; Jurvelin & Nieminen 2005, 68; Hornak 2011, hakupäivä ) Kaikkien magneettikuvauslaitteiden magneettikentässä on epähomogeenisyyttä johtuen magneetin muodosta, ferromagneettisten esineiden läheisyydestä ja kuvaushuoneen rakentamiseen käytetyistä materiaaleista. Magneettikentän homogeenisuutta parannetaan shim-keloilla, jotka sijaitsevat B 0 -magneettikentän luovan magneetin yhteydessä magneettitunnelissa. Shim-magneettikentän ja B 0 -magneettikentän summana saavutetaan homogeenisempi B 0 -magneettikenttä. Kliinisessä käytössä olevien magneettikuvauslaitteiden shim-säätö tehdään laitteen asennuksen yhteydessä. Magneettikentän homogeenisyys tarkastetaan vuosittaisen huollon yhteydessä. (Hamberg & Aronen 1992, hakupäivä ; Carlton & Adler 2006, 689.) Tietokoneyksikkö on vertauskuvallisesti magneettikuvauslaitteen sydän ja se ohjaakin kaikkia laitteen komponentteja. Tietokoneyksikkö ohjaa gradientti- ja RF-keloja sekä niiden pulssisekvenssejä, rekisteröi sekä prosessoi RF-datan ja hallinnoi Fouriermuunnosta. Rekonstruoidut kuvat tallennetaan lopulta tietokoneen massamuistiin, josta kuvia on mahdollista analysoida ja jälkikäsitellä kuvankäsittelyohjelmalla. (Hamberg & Aronen 1992, hakupäivä ; Carlton & Adler 2006, ; Hornak 2011, hakupäivä ) 19

20 3.4 Kolmivaiheinen kuvanmuodostus Magneettikuvan muodostamisessa käytetään B 0 -magneettikentän ohella RF- ja gradienttikeloja, joita on kolme kappaletta. Näiden yhteisvaikutuksen magneettikentän voimakkuutta pystytään muuttamaan paikallisesti. Magneettikuva muodostetaan kolmessa eri vaiheessa. Ensimmäisessä vaiheessa valitaan haluttu leiketaso potilaan kehosta käyttämällä leikkeenvalintagradientti ja RF-pulssia yhtäaikaisesti päällä. Leikesuuntaa kohtisuorassa oleva gradienttikenttä saa Larmor-tajuudet muuttumaan gradienttikentän suuntaiseksi ja RF-pulssi virittää vain ne ytimet, jotka presessoivat RF-pulssin taajuudella. Toisessa vaiheessa vaihegradientilla aiheutetaan leiketason viritetyille ytimille yksilöllinen taajuus vaihesuunnassa. Kun vaihegradientti sammutetaan, ytimet palaavat alkuperäiseen taajuutensa, mutta ytimillä on oma vaihe (niin sanottu vaihekoodaus). Kolmannessa ja viimeisessä kuvanmuodostuksen vaiheessa taajuusgradientin päällä käyttäminen saa aikaan leiketason ytimille yksilöllisen taajuuden (niin sanottu taajuuskoodaus). Täten valitussa leiketasossa kullakin kuva-alkiolla eli vokselilla on yksilöllinen vaihe ja taajuus. Taajuusgradientin ollessa toiminnassa mitataan FID-signaali, johon yhteen lasketaan signaalit jokaisesta vokselista. Kuvainformaatio kerätään vaihetaajuustietona k-avaruuteen, joka muutetaan matemaattisesti paikkatason kaksiulotteiseksi kuvaksi käänteisellä Fourier-muunnoksella. Fourier-muunnoksen analogiana voidaan pitää tapaa, jolla ihmisen korva erottaa äänentaajuudet. Magneettikuva voidaan muodostaa myös kolmiulotteisena, joskin kuvan tarkkuus ja/tai kontrasti voivat kärsiä sekä kuvausaika pitenee. (Jurvelin & Nieminen 2005, 60 61; Hodgson 2011, ) 3.5 Potilasturvallisuus magneettikuvauksessa Magneettikuvauksen riskit koostuvat suurimmaksi osaksi magneettikuvauslaitteen voimakkaasta B 0 -magneettikentästä sekä ajan suhteen muuttuvista gradientti- ja RFkentistä. Näiden ohella potilas voi saada tutkimuksessa indikaation mukaan käytettävästä gadolinium-pohjaisesta tehosteaineesta allergisen reaktion. Magneettikuvauksen riskit ja kontraindikaatiot kartoitetaan ennen kuvausta tehtävillä selvityksillä ja haastatteluilla. (Tunninen ym. 2008, hakupäivä ) 20

21 3.5.1 Staattinen B 0 -magneettikenttä Staattisen B 0 -magneettikentän turvallisuutta on tutkittu vuosisadan ajan, ja siihen liittyvät riskit ovat hyvin tiedossa. Riskit voidaan jakaa biologisiin ja mekaanisiin. Tutkimuskirjallisuus osoittaa, että altistuminen alle 10 T:n magneettikentälle ei ole todettu aiheuttavan pitkäaikaisia biologisia haittavaikutuksia. Raportoituja lyhytaikaisia haittavaikutuksia ovat pahoinvointi, huimaus ja magnetofosfeeni-ilmiö, jossa potilas kokee näköaistimuksia valonvälähdyksien muodossa. Staattisen magneettikentän haittavaikutukset liittyvät potilaaseen johtuvaan virtaan ja magneettikentän vaikutukseen elimistön kemiallisiin reaktioihin. Mekaaniset riskit puolestaan liittyvät ferromagneettisiin esineisiin, jotka kokevat staattisen magneettikentän vetovoiman. Vetovoima on kääntäen verrannollinen esineen etäisyyden kolmanteen potenssiin magneetista, jolloin vetovoima käytännössä kasvaa hyvin voimakkaasti lähestyttäessä magneettikuvauslaitteen suuaukkoa. Esimerkiksi 1,5 T:n magneettikuvauslaiteen magneettikentän vetovoima on noin kertaa ja 3 T:n kertaa voimakkaampi kuin maan vetovoima. Ferromagneettisen esineen liikkeen suuntaan vaikuttavat esineen ja magneettikentän välinen etäisyys, magneettikentän voimakkuus sekä esineen ja magneettikentän keskinäinen asento. Magneettikuvaushuoneeseen tuodut ferromagneettiset esineet pyrkivät kohti magneettikuvauslaitetta usein tuhoisin seurauksin. Erityisen vaarallisia ovat tilanteet, joissa esineen lentorata kohtaa ihmisen. Pienetkin esineet, kuten klemmarit, sakset ja kynät, aiheuttavat suurta vahinkoa osuessaan esimerkiksi potilaan silmään. 1,5 T:n magneettikentässä klemmarin on raportoitu saavuttaneen 60 km/h nopeuden. Vaaratilanteita ja jopa kuolemia ovat aiheuttaneet magneettikuvaushuoneeseen vahingossa tuodut potilassängyt, pyörätuolit ja happipullot. Henkilövahinkojen ohella lentävä irtaimisto aiheuttaa laitevaurioita. (Tunninen ym. 2008, hakupäivä ; Crook & Robinson 2009, 353; Jokela, Korpinen, Hietanen, Puranen, Huurto, Pättikangas, Toivo, Sihvonen & Nyberg 2009, 409, ; Smith 2010, 99.) Potilaan kehossa saattaa olla magneettikuvauksen aikana implantteja ja/tai lääketieteellisiä laitteita, joihin kuuluvat esimerkiksi aneurysmaklipsit, sydämen tahdistimet, insuliini- ja kipupumput, neurostimulaattorit ja sisäkorvaistutteet. Mikäli vierasesine on ferromagneettinen, magneettikenttä pyrkii kääntämään ja siirtämään esinettä. Lisäksi vierasesineet lämpenevät ja aiheuttavat artefakteja kuviin. Lääketieteelliset laitteiden toimintaan voi tulla häiriöitä tai ne voivat lakata toimimasta. Vierasesineiden magneettiyh- 21

22 teensopivuus arvioidaan aina tapauskohtaisesti. Nykyiset implantit ovat magneettikuvauksen kannalta turvallisia, ja ongelmallisia ovatkin lähinnä vanhat implantit. Magneettiyhteensopivuuden määrityksen apuna käytetään implanttien mukana tulevia sertifikaatteja ja luotettavien tahojen Internetissä julkaisemia luetteloita. On kuitenkin muistettava, että magneettikentän voimakkuus asettaa rajoituksia. 1,5 T:n magneettikentässä testattu vierasesine ei välttämättä ole enää magneettiyhteensopiva 3 T:n magneettikentässä. Potilaan kehossa saattaa olla myös sinne tahattomasti joutuneita ferromagneettisia esineitä, kuten metallilastuja (erityisesti metallialalla työskentelevät), kranaatin sirpaleita, luoteja, hauleja (erityisesti sotaveteraanit). Nämä kuten muutkin mahdolliset kontraindikaatiot, pois suljetaan ennen kuvausta. (McKie & Brittenden 2005, 14; Tunninen ym. 2008, hakupäivä ; Jokela ym. 2009, ) Harvinainen vaaratilanne liittyy magneettikuvauslaitteen suprajohtavuuden saavuttamisessa käytetyn nestemäisen heliumin purkautumiseen ja B 0 -magneettikentän pettämiseen. Heliumin nopea lämpötila nousu johtaa heliumin kiehumiseen ja rutistusmaiseen räjähdykseen. Koko tapahtumaketju tapahtuu hyvin nopeasti jopa noin 5 15 sekunnissa. Kyseisen vaaratilanteen varalta, magneettikuvaushuoneista johtaa putket ulkoilmaan heliumin poistamiseksi. Mikäli heliumia ei syystä tai toisesta saada poistettua magneettikuvaushuoneesta, se syrjäyttää hapen. Lisäksi helium aiheuttaa paleltumia. Kyseissä tilanteessa magneettikuvaushuoneessa olevan henkilön on pysyttävä mahdollisimman matalana helium-pilven alapuolella ja pyrkiä avaamaan turvaovi. Johtuen huoneen sisäisen paineen kasvamisesta, oven aukaiseminen saattaa olla haastavaa, jolloin ovi on murrettava. Rutistusmainen räjähdys tapahtuu harvoin spontaanisti, mutta se voi aiheutua laitevian tai manuaalisen heliumin ulospäästön johdosta. Manuaalinen heliumin ulospäästö tulee kyseeseen esimerkiksi, jos potilas on juuttunut magneettikuvauslaitteeseen ferromagneettisen esineen johdosta. Tällöin B 0 -magneettikenttä sammutetaan päästämällä helium ulos manuaalisesti. Magneettikenttä ei häviä hetkessä, ja pelastushenkilökuntaa on tiedotettava tästä seikasta. (Smith 2010, 100.) Gradientti- ja radiotaajuuskentät Gradienttikentät ovat magneettikuvauksessa B 0 -magneettikentän päälle lisättäviä heikompia magneettikenttiä, joiden avulla haluttuun kohtaan saadaan aikaiseksi hieman poikkeava magneettikentän voimakkuus. Tätä tietoa käytetään potilaasta rekisteröitävän 22

23 FID-signaalin paikallistamiseen. Gradienttikenttiä on tyypillisesti kolme. (Tunninen ym. 2008, hakupäivä ; Smith 2010, 100.) Useita kertoja kuvauksen aikana päällä ja pois käytettävät gradienttikentät synnyttävät potilaan kehossa induktiokenttiä ja -virtoja, jotka voivat ilmetä ääreishermoston ja lihaksien stimulaationa (eng. Peripheral Nerve Stimulation, PNS). Induktiovirran PNSvaikutukset ovat pääasiassa kudosriippuvaisia, mutta niihin vaikuttaa myös gradientin aaltomuoto. Pahimmassa tapauksessa potilas voi saada sydämen eteisvärinän. Lievemmät ja yleisimmät haittavaikutukset ovat pahoinvointi, huimaus ja metallin maku suussa. Tyypillisesti magneettikuvauslaitteessa on kolme gradientti-kenttää, jotka ovat toisiinsa nähden kohtisuorassa potilaan ollessa makuulla B 0 -magneettikentän suuntaisesti. Edellä mainitussa tilanteessa gradienttikentät, jotka ovat potilaan pituussuuntaan nähden poikittain, aiheuttavat yleensä PNS-oireita herkemmin verrattuna pituussuuntaisiin gradienttikenttiin. (Crook & Robinson 2009, ; Jokela ym. 2009, 410.) Gradienttikentät synnyttävät kuvauksen aikana myös huomattavan määrän akustista melua niin sanottujen Lorentzin-voimien johtuessa gradienttikeloihin ja niiden resonoidessa Larmor-taajuudella. Desibelimäärä riippuu kuvaussekvenssistä, magneettikuvauslaitteen magneetin voimakkuudesta ja magneettitunnelin pituudesta. Esimerkiksi 3 T:n magneettikuvauslaite tuottaa puolet enemmän melua kuin 1,5 T:n vastaava. Sallitut desibelimäärät vaihtelevat maittain, mutta yleisesti liikutaan välillä db. Joissain kuvaussekvensseissä melu saattaa nousta lyhyeksi ajaksi jopa 130 db:iin. Koska pitempiaikainen altistus voi aiheuttaa kuulovamman, kuulosuojaimia suositellaan aina pidettäväksi magneettikuvauksessa. Kertakäyttöiset korvakäytävän sisään asetettavat korvatulpat vähentävät melua noin db. Koko korvan peittävät kuulusuojaimet puolestaan vähentävät melua noin db ja niitä voidaan pitää korvatulppien päällä. Uusissa magneettikuvauslaitteissa pyritään huomioimaan meluhaitat ja tulevaisuuden laitteet saattavatkin olla lähes äänettömiä. (Crook & Robinson 2009, 354; Smith 2010, 100.) RF-kenttiä käytetään magneettikuvauksessa halutun kohteen protonien virittämiseen ja niistä palaavan FID-signaalin rekisteröimiseen. RF-kenttien haittavaikutukset ilmenevät kudoksien lämpenemisenä, sillä RF-aallot absorboituvat potilaan kudoksiin. Absorboituminen on epätasaista ja sen määrä on kudoskohtainen. Lämmönnousu on voimakkainta iholla ja pinnallisissa kudoksissa ja pienintä kehon sisäosissa. Keho pyrkii kompen- 23

24 soimaan lämmönnousua kasvattamalla lämmönhaihdutusta ympäristöön. Tiettyjen kudoksien, kuten silmien ja kiveksien, on potilastutkimuksissa todettu olevan herkempiä lämmönnoususta johtuville haittavaikutuksille. (Crook & Robinson 2009, 354; Jokela ym. 2009, 410.) Magneettikentän voimakkuus vaikuttaa ratkaisevasti absorboituvan energian määrään, kentän voimakkuuden kaksinkertaistuessa absorboituvan energian määrä nelinkertaistuu. Tämän ohella lämmönnousuun vaikuttavat RF-taajuus ja käytettävä kuvaussekvenssi. RF-kenttien absorboitumisen dosimetrisena suurena käytetään ominaisabsorptionopeutta eli SAR-arvoa (eng. Specific Energy Absorbtion Rate, SAR), jolla mitataan keskimääräistä energian hajontaa kehossa massayksikköä kohden (W/kg). SAR-arvon luotettava laskeminen on haastavaa, sillä arvoon vaikuttaa muun muassa RF-taajuus ja - kelat sekä kudoksen rakenne. SAR-arvon laskemista ja kuvauksen aikaista monitorointia varten, potilaalta kysytään hänen paino ennen kuvausta. SAR-arvon ollessa 0,4 1,2 W/kg potilas voi havaita lämmöntunnetta ja näkyvää hikoilua. Ihon ja kehon lämpötilan nousu ovat kuitenkin pienempiä kuin normaalin vuorokausirytmin aiheuttamat lämpötilamuutokset. (Crook & Robinson 2009, 354; Jokela ym. 2009, 413; Smith 2010, 101.) RF-kenttiin liitettäviin vammoihin voidaan laskea sähkövirtaa johtavat induktiosilmukat, jotka voivat aiheuttaa potilaalle palovammoja. Induktiosilmukoita voi syntyä esimerkiksi, jos potilaan elintoimintojen seurannassa käytettävät elektrodit eivät ole magneettiyhteensopivat tai jos potilas on kosketuksissa muiden sähköä johtavien metallisten materiaalien kanssa. Myös potilaan raajojen asento vaikuttaa induktiosilmukoiden syntyyn. Magneettikuvauksen aikana potilaan kädet eivät saisi olla ristissä eivätkä lonkkien päällä. Myös jalat tulisi olla suorassa, sillä ihon suuren kosketuspinnan resistenssin takia RF-kentät aiheuttavat ihon lämmönnousua ja mahdollisia palovammoja. (Crook & Robinson 2009, 354; Jokela ym. 2009, 410.) Ongelmia voivat myös aiheuttaa meikit ja vanhat tatuoinnit, joiden pigmentit saattavat sisältää rautaoksidia tai muita metalliyhdisteitä. Pigmentin kohdalla RF-kentässä syntyy paikallinen tihentymä absorptiossa, joka ilmenee ihon punoituksena, ärtymyksenä ja lämmön tunteena. Tästä syystä potilaita ohjeistetaan tulemaan magneettikuvaukseen meikittä. Pigmentoinnilla tehtyjen kestomeikkien ja tatuointien ongelmat ovat kuitenkin varsin lieviä, ja ne eivät täten estä magneettikuvausta. (Jokela ym. 2009, 414.) 24

25 3.5.3 Tehosteaineisiin liittyvät riskit Tehosteaineiden käyttö magneettikuvauksessa on yleistä paremman kudoskontrastin saamiseksi. Nykyiset tehosteaineet ovat gadolinium-pohjaisia ja ne annostellaan potilaalle joko laskimoon (i.v.) tai niveleen (i.a.). Gadolinium on paramagneettinen (elektroneista johtuva ulkoisessa magneettikentässä ilmenevä magnetismi) metalli-ioni, joka on myrkyllinen normaalissa muodossaan. Myrkyllisyyden vähentämiseksi gadolinium ympäröidään orgaanisella molekyylillä, jolloin muodostuu niin sanottu kelaatti. Tehosteaine kertyy epänormaalin kudokseen, jossa on muun muassa normaalia vilkkaampi verenkierto esimerkiksi tulehduksen johdosta. Tehosteaine poistuu munuaisten sekreetion kautta lähes muuttumattomana. Tehosteaine vähentää kudoksen T1-relaksaatioaikaa ja tuottaa täten korkean signaalin T1 w -sekvensseissä. (Smith 2010, ; Hodgson 2011, 127.) Indikaation mukaan käytettävä gadolinium-pohjainen tehosteaine voi aiheuttaa potilaalle allergisen reaktion tai pahimmassa tapauksessa anafylaktisen shokin eli äkillisen yliherkkyysreaktion. Kaiken kaikkiaan tehosteaineet ovat kuitenkin turvallisia ja hyvin siedettyjä. Tutkimusten mukaan haitallisia reaktioita tavataan vain noin 0,64 % potilaista. Mikäli potilas on raskaana, tehosteainetta ei suositella käytettäväksi, sillä tehosteaineen puoliintumisaikaa ei tunneta sikiön osalta. Äärimmäisen tarpeen vaatiessa tehosteainetta voidaan kuitenkin käyttää, kun sen käytön mahdollista eduista ja haitoista on keskusteltu potilaan kanssa. Mikäli tehosteainetta käytetään rintaruokinnan/imetyksen aikana, rintaruokinta suositellaan tauotettavaksi tunniksi tehosteaineen käytön jälkeen. (Gauden, Phal & Drummond 2010, 1097, ; Coakley, Gould, Laros Jr & Thiet 2013, hakupäivä ) Gadolinium-pohjaisten tehosteaineiden käytön epäillään olevan yhteydessä harvinaiseen nefrogeeniseen systeemisen fibroosiin (eng. Nephrogenic Systemic Fibrosis, NSF), joka todettiin ensimmäistä kertaa vuonna Intensiivisestä tutkimuksesta huolimatta taudin syntymekanismi on vielä epäselvä ja tautiin ei ole löydetty tehokasta hoitomuotoa. Vuonna 2010 yli 200 tapausta oli raportoitu ja julkaistu. NSF:n ensimmäiset oireet ovat kehon ääreisosien ödeema, punoitus ja kipu. Näiden ohella on raportoitu nivelten jäykkyyttä ja lihasatrofiaa. Myöhemmät löydökset liittyvät alaraajojen ihon plakkimaiseen paksuuntumiseen. NSF ei yleensä leviä käsiin tai vartaloon ja kasvot yleensä säästyvät. 25

26 Ihon ohella NSF leviää yleensä maksaan, keuhkoihin, lihaksiin ja hermoihin. Potilaista menehtyy noin 28 %. Taudin diagnosointi on haastavaa, sillä laboratoriokokeet ovat hyvin epäspesifiä ja taudin löydökset sopivat moneen muuhun tautiin. Diagnoosi perustuu pääasiassa kliiniseen kuvaan. NSF:n suurin riskitekijä on munuaisten vajaatoiminta, erityisesti hemodialyysipotilailla, glomerulusfiltraation ollessa vähemmän kuin 30 ml/min. Tehosteaineen määrällä näyttää olevan myös yhteys taudin puhkeamiseen, sillä 90 % raportoiduista tapauksista oli saanut normaalia suuremman (0,2 ml / kg) määrän tehosteainetta. NSF:n ehkäisemisen kannalta seuraavat neljä seikkaa tulee huomioida: 1) vältä suuria tehosteaineannoksia, 2) vältä tehosteaineen käyttöä akuutista munuaisten vajaatoiminnasta kärsivien potilaiden kohdalla, 3) mahdollinen dialyysi on aloitettava mahdollisimman pian magneettikuvauksen jälkeen ja 4) vältä tehosteaineen käyttöä, mikäli kuvaus voidaan tehdä ilman sitä. (Gauden, Phal & Drummond 2010, ) Raskaus ja magneettikuvaus Vaikka magneettikuvauksissa ei käytetä ionisoivaa säteilyä, magneettikentän teratogeenisia vaikutuksia ei vielä tunneta täydellisesti. Vaikutuksia kuitenkin tutkitaan tiiviisti ja uusia tutkimustuloksia tulee vuosittain. Pitkään käytössä olleen linjauksen mukaan magneettikuvaus olisi kontraindisoitu raskauden ensimmäisellä kolmanneksella, ellei potilaan tila sitä vaadi tai jos vaihtoehtona on ionisoiva röntgenkuvaus. Argumentteina ovat olleet RF-kenttien aiheuttama potentiaalinen sikiön lämmön nousu ja gradienttikenttien aiheuttama akustinen melu ja sen aiheuttamat sikiön kuulovauriot. (Crook & Robinson 2009, ; Jokela ym. 2009, 415.) Nykyisen, tosin eläinkokeisiin perustuvan, käsityksen mukaan kudosten lämpenemistä tapahtuu äidin iholla. Kehon keskellä lämpövaikutuksia ei kuitenkaan juuri ole. Akustisen melun on puolestaan todettu vaimentuvan merkittävästi äidin kehossa, eikä melun ole todettu aiheuttavan vaurioita sikiön kuulolle. Hyvän käytännön mukaisesti raskauden ensimmäisen kolmanneksen, erityisesti elektiivisiä, magneettikuvauksia tulisi edelleen välttää. Nykytutkimuksen valossa magneettikuvaus voidaan kuitenkin tehdä missä tahansa raskauden vaiheessa, mikäli seuraavat kriteerit täyttyvät: 1) tarvittavaa tietoa ei saada ultraäänellä, eikä muilla säteettömillä modaliteeteilla, 2) kuvauksen antama tieto on tarpeellinen hoitopäätösten tekemisessä raskauden aikana ja 3) tieto tarvitaan ennen 26
