UUDET TUOTTEET. MF Mittausmikroskooppi. Mittausprojektori PJ-H30. Tarkat tiedot sivulla 376. Sarja 172 Tarkat tiedot sivulla 384.

Transkriptio

1 UUDET TUOTTEET MF Mittausmikroskooppi Tarkat tiedot sivulla 376. Mittausprojektori PJ-H30 Tarkat tiedot sivulla 384.

2 Optiset mittauslaitteet Mittausluupit Taskuluupit Sivu Keskitysmikroskoopit Sivu Stereomikroskooppi MSM-400 Mittausmikroskooppi TM-500 ja varusteet Mittausmikroskoopit MF-mallit Mittausmikroskooppi Hyper MF/MF-U Mittausprojektori PJ-A3000 ja varusteet Mittausprojektori PJ-H30 ja varusteet Sivu Sivu Sivu Mittausprojektori PV-5110 Mittausprojektori PH-A14 Mittausprojektori PH-3515 F Varusteet projektoreille Tulkintayksikkö QM-Data 200 Reuna-anturi OPTOEYE 200 Kiinnitysjärjestelmä OPTI-FIX Sivu Sivu Sivu

3 Tarkkuusmittauslauupit Pituuksien, kulmien, halkaisijoiden, viivavahvuuksien, kierteen nousujen yms. mittaukseen Nopea asteikkolevyn vaihto. Helppo mitata. Sarja 183 Mittausluuppi Nro Suurennus Kuva-ala Paino g Mitat x 24,5 40 Ø 37 x x 24,5 42 Ø 37 x 45 Sarjat (sisältäen mittausluupin ja asteikkolasit) Nro Sarjan sisältö , , , , , , , , , , , , , Valaisin Sarja 183 Asteikkolevyt Mittauslevyn halkaisija: 30 Toimitetaan kotelossa Luupinpidin valaisimella (ilman paristoa) Paristo LR Nro Ruudukko, kulmat, säteet Nro Kulmat, säteet, pituudet, poraukset Nro Paksuus Nro Kulmat, säteet, poraukset, pituudet, ruudukko millimetreinä Nro Kulmat, säteet, poraukset, pituudet Nro Kulmat, säteet, pituudet Nro Ruudukko, poraukset Nro Pituudet millimetreinä Nro Kulmat, säteet Nro Kierteen nousu () Nro Kierteen nousu kierr./tuuma Nro Kulmat, säteet, pituudet Nro Pituudet tuumina Nro ISO-kierteen nousu 0,25 / 0,3 / 0,35 / 0,4 / 0,45 / 0,5 / 0,7 / 0,8 / 1,0 362

4 Taskuluupit Tukeva, hyvin kädessä pysyvä muoto. Helppokäyttöinen. Toimitetaan kotelossa sisältäen puhdistusliinan. Sarja 183 Kapea malli Nro Suurennus Kuva-ala Paino Mitat g x 3,4 17 Ø 14,5 x 125 Sarja 183 Pystymalli Nro Suurennus Kuva-ala Paino Mitat g x 3,3 90 Ø 31,5 x Sarja 183 Pystymalli Nro Suurennus Kuva-ala Paino Mitat g x 1,6 82 Ø 31,5 x Taskuluupit Kierrettävä putki antaa selvän ja kirkkaan kuvan työkappaleesta. Sarja Nro Suurennus Kuva-ala-Ø Paino Mitat g x Ø 32 x 43 Sarja Nro Suurennus Kuva-ala-Ø Paino Mitat g x Ø 32 x 40 Sarja Nro Suurennus Kuva-ala-Ø Paino Mitat g x Ø 32 x

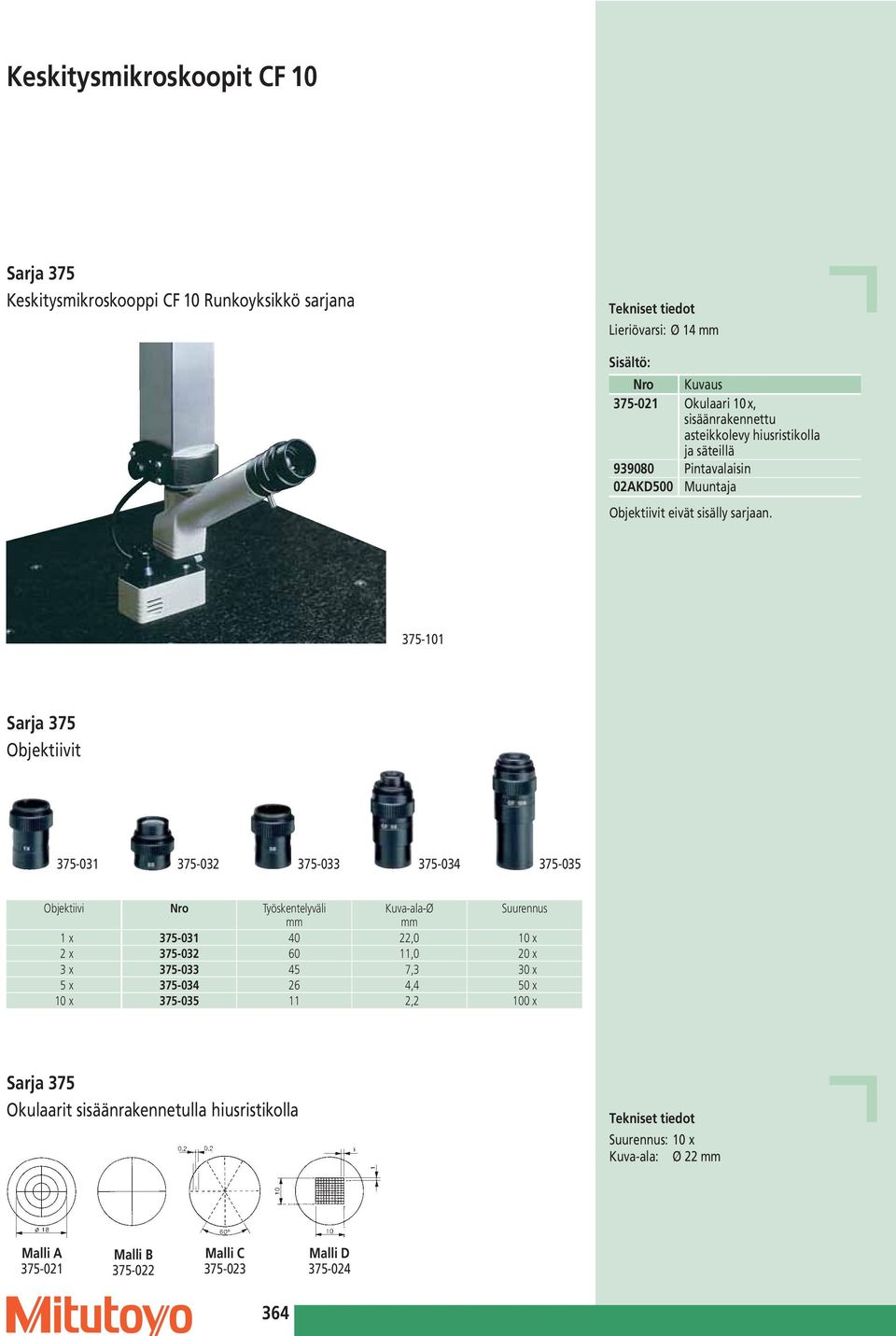

5 Keskitysmikroskoopit CF 10 Sarja 375 Keskitysmikroskooppi CF 10 Runkoyksikkö sarjana Lieriövarsi: Ø 14 Sisältö: Okulaari 10 x, sisäänrakennettu asteikkolevy hiusristikolla ja säteillä Pintavalaisin 02AKD500 Muuntaja Objektiivit eivät sisälly sarjaan Sarja 375 Objektiivit Objektiivi Nro Työskentelyväli Kuva-ala-Ø Suurennus 1 x ,0 10 x 2 x ,0 20 x 3 x ,3 30 x 5 x ,4 50 x 10 x ,2 100 x Sarja 375 Okulaarit sisäänrakennetulla hiusristikolla Suurennus: 10 x Kuva-ala: Ø 22 Malli A Malli B Malli C Malli D

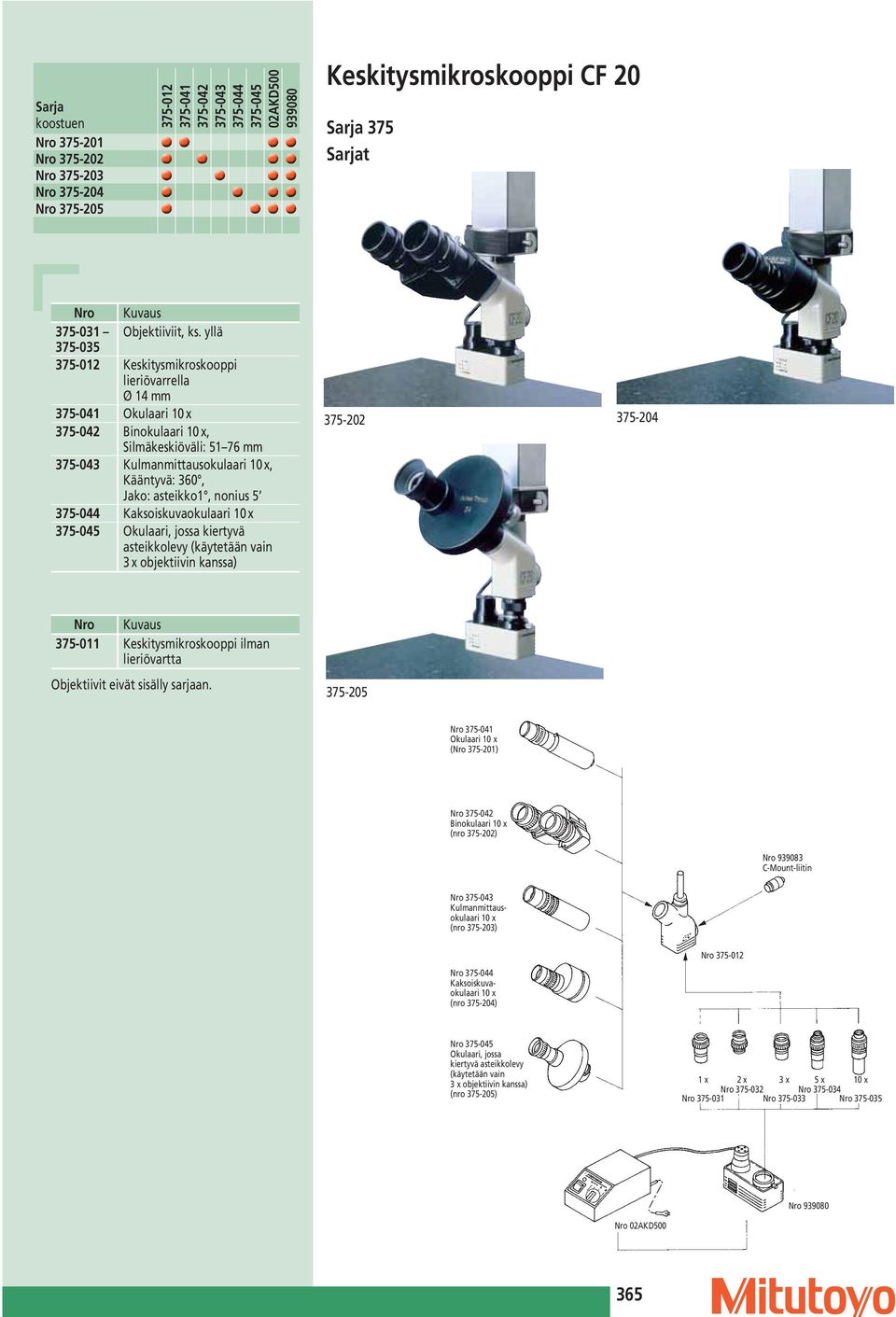

6 Sarja koostuen Nro Nro Nro Nro Nro AKD Keskitysmikroskooppi CF 20 Sarja 375 Sarjat Objektiiviit, ks. yllä Keskitysmikroskooppi lieriövarrella Ø Okulaari 10 x Binokulaari 10 x, Silmäkeskiöväli: Kulmanmittausokulaari 10 x, Kääntyvä: 360, Jako: asteikko1, nonius Kaksoiskuvaokulaari 10 x Okulaari, jossa kiertyvä asteikkolevy (käytetään vain 3 x objektiivin kanssa) Keskitysmikroskooppi ilman lieriövartta Objektiivit eivät sisälly sarjaan Nro Okulaari 10 x (Nro ) Nro Binokulaari 10 x (nro ) Nro C-Mount-liitin Nro Kulmanmittausokulaari 10 x (nro ) Nro Kaksoiskuvaokulaari 10 x (nro ) Nro Nro Okulaari, jossa kiertyvä asteikkolevy (käytetään vain 3 x objektiivin kanssa) (nro ) 1 x 2 x 3 x 5 x 10 x Nro Nro Nro Nro Nro Nro Nro 02AKD

7 Stereomikroskoopit MSM-400 Kirkkaat, terävät kolmiulotteiset kuvat suurella tarkkuudella ja erinomaisella värintoistolla. Tämä minimoi silmien rasittumisen ja lisää siten tehokkuutta ja tuottavuutta. Suurennus voidaan laitetyypiistä riippuen sovittaa työn vaatimuksia vastaavaksi helppokäyttöisellä suurennuksen vaihtajalla (MSM-412) tai zoom-objektiivilla (MSM-Z414 L). Portaaton zoomaus (vakiona mallissa MSM-Z414 L) mahdollistaa kokonaissuurennuksen Fokusoiti suoritetaan ergonomisesti muotoiltujen käsipyörien avulla. Ne on sijoitettu mikroskoopin moleille puolille, joten käyttö on helppoa sekä oikea- että vasenkätisille. Mikroskooppiin voidaan liittää digitaalikameroita tai CCD-videokameroita kuvien dokumentointia ja arkistointia varten. Ne mahdollistavat myös kohteen samanaikaisen tarkastelun eri medioitten avulla. Sarja 377 Vakiovarustus Kaksi silmäkuppia, suojahuppu K (MSM-412) D (MSM-Z414 L) Kulutustarvike Puhdistusaine laboratorio- ja foto-optiikalle ja mikroskoopeille (120 ml) Näiden ja muiden tuotteiden yksityiskohtaiset tiedot löytyvät tuote-esitteistä. 366

8 Stereomikroskoopit MSM-400 Sarja 377 Malli MSM-412 MSM-Z414 L Nro K D Optinen järjestelmä Greenough-tyyppi, korkeus- ja sivusuuntainen kuva, sisäp. nousukulma 12 Optinen putki binokulaari, kaltevuus 45, aseteltava silmäkeskiöväli 54 76, aseteltava dioptria (vain vasen okulaari) binokulaari, kaltevuus 45, aseteltava silmäkeskiöväli 54 76, aseteltava dioptria (moleat okulaarit) Suurennuksen vaihtaja revolveripää, kaksi porrasta portaaton zoom-optiikka Objektiivit 1 x, 2 x (revolveri) 1 x 4 x (zoomkerroin: 4) Vaihdettava optiikka (lisäv.) 0,5 x, 0,75 x, 1,5 x Okulaari WF10 x (näkökenttäluku: 20, vakio), WF5 x (näkökenttäluku: 22), WF15 x (näkökenttäluku: 13), WF20 x (näkökenttäluku: 10) Kokonaissuurennus 10 x, 20 x (mit 10 x vakio-okulaari) 10 x 40 x (mit 10 x vakio-okulaari) Työskentelyväli Korkeussäätöalue 44 Alavalo valonlähde: halogeenilamppu (12 V, 10 W), värisuodin Pintavalo valonlähde: halogeenilamppu (12 V, 15 W) Virtalähde 230 V AC, 50/60 Hz Virran kulutus 20 W Kokonaispaino 4,7 kg 5,1 kg Okulaarit WF10X / D WF5X / WF10X / WF15X / WF20X / MSM K MSM-Z D D D Rengasvalo DD 0.5X D 0.75X D Vaihdettavat objektiivit 1.5X D 367

9 Stereomikroskoopit MSM-400 Kirkkaat, terävät kolmiulotteiset kuvat suurella tarkkuudella ja erinomaisella värintoistolla. Tämä minimoi silmien rasittumisen ja lisää siten tehokkuutta ja tuottavuutta. Suurennus voidaan laitetyypiistä riippuen sovittaa työn vaatimuksia vastaavaksi helppokäyttöisellä suurennuksen vaihtajalla (MSM-465). Portaaton zoomaus mahdollistaa kokonaissuurennuksen Fokusoiti suoritetaan ergonomisesti muotoiltujen käsipyörien avulla. Ne on sijoitettu mikroskoopin moleille puolille, joten käyttö on helppoa sekä oikea- että vasenkätisille. Mikroskooppiin voidaan liittää digitaalikameroita tai CCD-videokameroita kuvien dokumentointia ja arkistointia varten. Ne mahdollistavat myös kohteen samanaikaisen tarkastelun eri medioitten avulla. Sarja 377 Vakiovarustus Kaksi silmäkuppia, suojahuppu K (MSM-465) Kulutustarvike Puhdistusaine laboratorio- ja foto-optiikalle ja mikroskoopeille (120 ml) D (MSM-Z475 TL) Näiden ja muiden tuotteiden yksityiskohtaiset tiedot löytyvät tuote-esitteistä. 368

10 Stereomikroskope MSM-400 Serie 377 Malli MSM-465 MSM-Z475 TL Nro K D Optinen järjestelmä rinnakkaisjärjestelmä, korkeus- ja sivusuuntainen kuva Optinen putki binokulaari, kaltevuus 45, aseteltava silmäkeskiöväli 54 76, aseteltava trinokulaari, kaltevuus 35, aseteltava silmäkeskiöväli aseteltava dioptria (vain vasen okulaari) Suurennuksen vaihtaja revolveri, neljä porrasta zoom-objektiivi Objektiivit 0,6 x, 1,2 x, 2,5 x, 5 x (revolveri) 0,75 x 5 x Vaihdettava optiikka (lisäv.) 0,5 x, 1,5 x, 2 x 0,5 x, 0,63 x, 1,5 x, 2 x Okulaari WF10 x (näkökenttäluku: 23, vakio), WF6,25 x (näkökenttäluku: 23), WF15 x (näkökenttäluku: 17,6), WF20 x (näkökenttäluku: 13,4), WF32 x (näkökenttäluku: 10) Kokonaissuurennus 6 x, 12 x, 25 x, 50 x (10 x vakio-okulaari) 7,5 x 50 x (mit 10 x vakio-okulaari) Työskentelyväli Korkeussäätöalue 50 Kokonaispaino 6,3 kg 6,9 kg Okulaarit SWF10X / D WF6.25X / WF15X / WF20X / WF32X / SWF10X / C-Mount-liitin D MSM-Z D MSM K D D Rengasvalo 0.5X D 0.63X D 1,5X D 2X D Vaihdettavat objektiivit 0.3X D 0.5X D 0.625X D 1.5X D 2X D DD 369

11 Mittausmikroskooppi "TM-500" Sarja 176 Vakiovarustus Okulaari 15 x Objektiivi 2 x Ristisyöttöpöytä 50 x 50 ( CED) Ristisyöttöpöytä 100 x 50 ( CED) Ristisyöttöpöytä valmiiksi asennettuna, ilman rakennemikrometrejä ks. sivu Kulutustarvike Puhdistusaine laboratorio- ja fotooptiikalle ja mikroskoopeille (120 ml) CED rakennemikrometreillä ( / lisävaruste) (Rakennemikrometrit, ks. sivu 94, 97) Malli TM-505 TM-510 Nro CED CED XY-mittausalue 50 x x 50 Mittausjärjestelmä Rakennemikrometrit (lisävaruste) Työkappaleen maks.korkeus Työkappaleen maks.paino 5 kg Kulmanäyttö 360 (asteikkojako 6 noniukselta) Okulaari 15 x Objektiivi 2 x Suurennus 30 x Alavalo 24 V, 2 W aseteltava valonvoimakkuus Pintavalo 24 V, 2 W aseteltava valonvoimakkuus Mitat 210 x 333 x x 333 x 391 Paino 13,5 kg 14,5 kg Sarja 176 Objektiivit Objektiivi Okulaari 10 x ( ) Okulaari 15 x ( )* Okulaari 20 x ( ) 2 x ( )* 20 x (6,5 ) 30 x (6,5 ) 40 x (5,0 ) 5 x ( ) 50 x (2,6 ) 75 x (2,6 ) 100 x (2,0 ) 10 x ( ) 100 x (1,3 ) 150 x (1,3 ) 200 x (1,0 ) * = Vakiovaruste Suluissa olevat tiedot ilmaisevat kuvakentän halkaisijan. Pyydä Mitutoyon kiinnitysjärjestelmiä käsittelevä esite "optifix". 370

12 Mittausmikroskooppi "TM-500" Sarja 176 Järjestelmäkaavio Asteikkovelyt, ks. 373 Adapter Kääntyvä pöytä Kääntyvyys: 360 Asteikkojako: 1 Noniusarvo: 6 Pöydän koko: Ø 112 Lasilevy: Ø 66 (nro ) Korkeus: 22 Paino: 1,7 kg Mittausmikroskooppi "TM-500" Sarja 176 mallille TM-505 Kääntyvä pöytä Kääntyvä pöytä mallille TM-510 Kääntyvä pöytä Kääntyvyys: 360 Asteikkojako: 1 Noniusarvo: 2 Pöydän koko: Ø 146 Lasilevy: Ø 100 (nro ) Korkeus: 20,5 Paino: 2,5 kg Pyydä Mitutoyon kiinnitysjärjestelmiä käsittelevä esite "optifix". 371

13 Mittausmikroskooppi "TM-500" Sarja 176 mallille TM-505 Kallistuva keskiökiinnitin mallille TM-510 Kallistuva keskiökiinnitin Kallistuva keskiökiinnitin Kääntökulma: ± 10 Asteikkojako: 1 Työkapp. maks.kork.: pystyasennossa: Ø 70 x 140 ± 10 kalt.kulmassa: Ø 45 x 140 Paino: 2,4 kg Sarja 176 Kiinnitin Vaakaprisma kiinnityskaarella Kallistuva keskiökiinnitin Kääntökulma: ± 10 Asteikkojako: 1 Työkapp. maks.kork.: pystyasennossa: Ø 80 x 140 ± 10 kalt.kulmassa: Ø 65 x 140 Paino: 2,5 kg Sarja 176 Pystymittauslisälaite Kiinnitin Työkapp. maks.kork.: 35 T-uran pituus: 152 Porauksien väli: 84 ja 120 Paino: 0,42 kg Vaakaprisma kiinnityskaarella Työkapp. maks.kork.: Ø 25 Mitat: 90 x 65 x 100 Paino: 0,8 kg Sarja 176 Rakennemikrometri pyörivällä karalla ja tiedostoliitännällä Pystymittauslisälaite Sarja 176 Rakennemikrometri pyörimättömällä mittauspinnalla ja tiedostoliitännällä Rakennemikrometri Rakennemikrometri Kiinnitysreikä: Ø 8 mittakelloille ja vipumittakelloille Pyydä Mitutoyon kiinnitysjärjestelmiä käsittelevä esite "optifix". 372

14 Mittausmikroskooppi "TM-500" Kiinnitysreikä: Ø 8 mittakelloille ja vipumittakelloille Rakennemikrometri Rakennemikrometri Rakennemikrometri Sarja 176 Rakennemikrometri pyörimättömällä mittauspinnalla / -390 (Y- ja X-akseli) Sarja 176 Rakennemikrometri pyörimättömällä karalla ja tiedostoliitännällä Rakennemikrometrit Mekaaniset rakennemikrometrit Elektroniset rakennemikrometrit DIGIMATIC-rakennemikrometrit Ks. sivu 94, Metrinen kierre nousu 0,25 1, Metrinen kierre nousu 1,25 2, Ympyrät Ø 0,05 Ø 4, Evolventtimoduuli 0,1 1,0 ryntökulma Kulma Kulma Whitworth-kierre 60 kierr/tuuma 26 kierr/tuuma Whitworth-kierre 24 kierr/tuuma 18 kierr/tuuma Whitworth-kierre 16 kierr/tuuma 11 kierr/tuuma UNC-kierre 80 kierr/tuuma 28 kierr/tuuma UNC-kierre 24 kierr/tuuma 14 kierr/tuuma UNC-kierre 13 kierr/tuuma 10 kierr/tuuma hiusristikko (vakiovaruste) NF-kierre 80 kierr/tuuma 28 kierr/tuuma NF-kierre 24 kierr/tuuma 14 kierr/tuuma NF-kierre 13 kierr/tuuma 10 kierr/tuuma Evolventtimoduuli 0,1 1,0 ryntökulma ISO-kierre nousu 0,075 0, ISO-kierre nousu 0,75 2,0 Sarja 176 Asteikkolevyt Pyydä Mitutoyon kiinnitysjärjestelmiä käsittelevä esite "optifix". 373

15 Mittausmikroskooppi "TM-500" Rengasvalo Rengasvalo antaa voimakkaasti valaisevan lisävalon. Tämä valonlähde estää valon värin kuvaan aiheuttamat värivirheet. Koska valonlähde sijaitsee renkaana objektiivin ympärillä, tarkasteltavan kohteen valaistus on tasainen ilman häiritseviä varjoja. TM-sarjan mittausmikroskooppien täydennykseksi DD Rengasvalo 12AAE044 Pidin DD Kylmävalolähde Kylmävalolähde Virtalähde: 50 VA Teho: 35 W Valovoiman säätö: portaaton Suodattimen asennus: sivuttain Mitat: 168 x 120 x 268 Paino: 1,3 kg Kylmävalolähde 2-haarainen taipuisavartinen valokuitukaapeli ja Kulutustarvike Lamppu 8 V, 30 W Valonjohdin: 2-haarainen, taipuisavartinen, tarkennuksella Varren pituus: 550 Varren halkaisin: Valonjohdin Yksihaarainen valokuitukaapeli Taipuisa valonjohdin: 1-haarainen Varren pituus: 1200 Varren halkaisija: Valonjohdin 374

16 Mittauspöydän mitat Mallille TM x M4 Syvyys 10 4 x 5 Ø reikä T-uran osapiiirustus Mallille TM x 5 Ø reikä 4 x M4 Syvyys T-uran osapiiirustus Nro XY-mittausalue 50 x x 50 Mittauspöydän mitat 152 x x 152 Lasitason mitat 96 x x 96 Lasitason tilausnro Työkappaleen maks.paino 5 kg 5 kg Mittausmenetelmä Rakennemikrometri Rakennemikrometri Kiinnityshalkaisija Pöydän korkeus 44,5 52,5 Poraamiskuva pöydänkiinnitys 100 x x 70 T-uran etäisyys Paino 2,72 kg 4,17 kg Mittauslaitteille TM-500 TM

17 Mittausmikroskoopit MF-mallit Uusien ulottuvuuksien mikroskoopit Uudessa MF-mittausmikroskoppisarjassa yhdistyvät erittäin hyvä kuvan laatu ja ergonominen muotoilu. Innovatiivinen optiikka erinomaisilla objektiiveilla. Optimaalinen laitekoko. Kameran liitäntämahdollisuus kaikissa malleissa (C-Mount-liitin). Objektiivit, suuri työskentelyetäisyys ja erittäin hyvä optinen tarkkuus tekevät laitteista erikoisen sopivia teollisuuskäyttöön. Sarja 176 MF-B2010 B MF-B3017 B Malli MF-A1010B / MF-B1010B MF-A2010 B / MF-B2010 B MF-A2017B / MF-B2017 B MF-A3017 B / MF-B3017 B Nro D / D D / D D / D D / D Mittauspöydän XY-asetusalue 100 x x x x 170 Okulaari valinnan mukaan: yksiokulaarinen tai kaksiokulaarinen XY-näytön näyttötarkkuus Valinnainen 0,001, 0,0005, 0,0001 Akselinäytöt MF-A: 2; MF-B: 3 Näytön toiminnot Nollaus, näyttötarkkuus, laskentasuunta, tiedostoliitäntä RS-232 C Pituudenmittausvirhe XY: (3 + 0,02 L) μm / Z: ((5 + 0,04 L) μm malli MF-B) L = mittauspituus () Fokusointialue Pika- ja hienosäätö käsipyörällä Mittauspöydän mitat 280 x x x x 342 Lasitason mitat 180 x x x x 240 Kääntöalue ± 5 ± 5 Työkapp. maks.kork Työkapp. maks.paino 5 kg 10 kg 20 kg 20 kg Mitat (l x s x k) 555 x 741 x x 741 x x 887 x x 887 x 750 Paino 55 kg 59 kg 130 kg 138 kg Pyydä Mitutoyon kiinnitysjärjestelmiä käsittelevä esite "optifix". Malli: MF-malli Optinen putki Tyyppi: yksiokulaarinen tai kaksiokulaarinen (lisävarusteet) Kuva: sivusuunta (hiusristikolla 25 kulma) Kameraliitäntä: käytettävissä Objektiivit Suurennus: Okulaari Suurennus: Kuvakenttä: 3 x (vakiovaruste), 1 x, 5 x, 10 x, 20 x, 50 x, 100 x lisävarusteet valinnan mukaan: yksiokulaarinen 1 kpl 10 x, kaksi-okulaarinen 2 kpl 10 x, lisävarusteisiin sisältyy optinen putki 24 (näkökenttä Ø 8 käytettäessä 3 x-objektiivia) Alavalo Valaisumenetelmä: Köhler Valonlähde: halogeeni (12 V, 50 W) kestoikä n. 50 h (513667) Valonvoimakk.: portaattomasti säädettävä Huomautus: hiennettävä, vihersuodin (938905) Pintavalo Valaisu- menetelmä: Valonlähde: telesentrinen halogeeni (12 V, 50 W) kestoikä (12 V, 50 W) kestoikä n. 50 h (513667) Valonvoimakk.: portaattomasti säädettävä Huomautus: hiennettävä Näiden ja muiden tuotteiden tarkat tiedot löytyvät tuote-esitteistä. 376

18 Mittausmikroskoopit MF-mallit Sarja 176 Järjestelmäkaavio 1-okulaarinen putki Nro sis. okulaarin 10 x C-Mount-liitin Nro ,5 x kameran liitin Nro Fokusointiapuväline Nro okulaarinen putki Nro sis. okulaariparin 10 x Okulaari 10 x (2 kpl) Nro MF Vision Unit varustesarja Okulaari 15 x (2 kpl) Nro Okulaari 20 x (2 kpl) Nro Lisäpintavalo Nro Kulmanmittausokulaari 10 x Nro Malli 3017 Digitaalinen kulmanmittausokulaari 10 x Nro Kaksikuvaokulaari 10 x Nro Okulaaripidin käännettävällä asteikkolevyllaä Nro tehdasasennus Malli 1010 Malli 2010 Malli 2017 Kääntyvä pöytä Nro Objektiivi 1 x Nro Kääntyvä pöytä Nro Liitinkisko Nro Liitinkisko Nro Objektiivi 3 x Nro Objektiivi 5 x Nro Objektiivi 10 x Nro Objektiivi 20 x Nro Kiinnitin Nro Vaakaprisma kiinnityskaarella Nro Kallistuva keskiökiinnitin Nro Kiinnitin Nro Vaakaprisma kiinnityskaarella Nro Kallistuva keskiökiinnitin Nro Kiinnitin Nro Vaakaprisma kiinnityskaarella Nro Kallistuva keskiökiinnitin Nro Objektiivi 50 x Nro GIF suodin Nro 12AAA645 Objektiivi 100 x Nro LB 80 suodinnro 12AAA646 Lasiasteikko Nro ND 2 suodin Nro 12AAA643 = vakiovaruste ND 8 suodin Nro 12AAA644 Pyydä Mitutoyon kiinnitysjärjestelmiä käsittelevä esite "optifix". 377

19 Hyper MF / MF-U High End -mittausmikroskooppi Erittäin vähäinen pituudenmittausvirhe. Kaikki 3 akselia moottoriohjatut. Työkappaleen maksimipaino 30 kg. Okulaari, jolla kuvakenttäluku 24. Suuri valikoima objektiiveja ja varusteita. Pituudenmittausvirhe: Lasiasteikkojen näyttötarkkuus: Mittausalue: X Y (0,9 + 0,3L/100) μm Z (LAF:n kanssa) (1,5 + L/100) μm 0, x 150 x 150 Hyper MF-U Hyper MF ja VISION UNIT sekä PC Hyper MF sivusta Hyper MF-U edestä Malli Hyper MF Hyper MF-U Mittausalue () 250 (X-akseli) x 150 (Y-akseli) x 150 (Z-akseli) Tarkkuus 0,00001 Pituudenmittausvirhe X Y-akseli (0,9 + 0,3 L/100) μm Z-akseli (1,5 + L/100) μm Akselin liike moottoriohjattu Työkappaleen maksimiaino 30 kg Valaistus Alavalo 12 V, 50 W kylmävalo kuituoptiikka sis.rak. valovoiman hientimellä Pintavalo 12 V, 100 W kylmävalo kuituoptiikka sis.rak. valovoiman hientimellä Objektiivit 1 x, 3 x, 5 x, 10 x, 20 x,50 x, 100 x 1 x, 2 x, 5 x, 10 x, 20 x, 50 x, 100 x Okulaarit 10 x, 15 x, 20 x Tarkastelutapa kirkas tausta kirkas tausta / tua tausta Pyydä Mitutoyon kiinnitysjärjestelmiä käsittelevä esite "optifix". Näiden ja muiden tuotteiden tarkat tiedot löytyvät tuote-esitteistä. 378

20 Mittausprojektorit PJ-A3000 Pöytämalli pienten ja keskisuurten työkappaleiden tarkastukseen. Hiusristikolla varustettu pystysuora, kääntyvä kuvaruutu. Helppokäyttöinen koordinaattimittauspöytä pika- ja hienosäädöllä. Näkökorkeudella sijaitseva selkeä ja helppolukuinen XY-digitaalinäyttö varmistaa tarkan ja virheettömän mittauksen. Sisäänrakennettu ala- ja pintavalaistus halogeenivalolla. Vakiovarustukseen kuuluu digitaalinen kulmanmittausnäyttö. Sarja 302 Vakiovarustus x objektiivi 12AAD990 Mittauspöytä (PJ-A3005 F-150) Mittauspöytä (PJ-A3010 F-200) x halogeenilamppu (24 V/150 W) Suojahuppu 12AAD379 Häikäisysuoja Kulutustarvike Puhdistusaine laboratorio- ja fotooptiikalle ja mikroskoopeille (120 ml) D Mittaustietojen suora luenta 6-numeroisesta digitaalinäytöstä takaa varman ja virheettämän mittauksen. Sisäänrakennettu digitaalinen kulmanäyttö vaihdettavalla aste/desimaalilukemalla. Näyttötarkkuus: 1 tai 0,01. Malli PJ-A3000-sarja Kuvaruutu Halkaisija 315 Kulmanäyttö vaihdettava aste/desimaali, näyttötarkkuus: vaihdettava 0,01 / 1 näyttöalue: ± 360 (laskee ± 370 :seen saakka) Toiminnot ABS / INC-vaihtokytkentä, ZERO Suurennustarkkuus 0,1 % alavalo, 0,15 % pintavalo Valaisu Valo halogeenilamppu (24 V, 150 W) Valaisujärjestelmä telesentrinen Virtalähde 230 V, 50/60 Hz Paino PJ-A3005 F-150: 116 kg; PJ-A3010 F-200: 140 kg, koordinaattimittauspöytä Malli PJ-A3005 F-150 PJ-A3010 F-200 Näiden ja muiden tuotteiden tarkat tiedot löytyvät tuote-esitteistä. Nro D D Mittausalue XY-akseli 150 x x 100 Näyttötarkkuus 0,001 Mittausjärjestelmä sisäänrakennetut lasiasteikot Pöydän mitat 280 x x 250 Työkapp. maks.kork. 103,5 92,5 Työkapp. maks.paino 5 kg Toiminnot nollaus +/ mittaussuunnan valinta RS-232 C-liitäntä XY-akselin pikasiirto Pyydä Mitutoyon kiinnitysjärjestelmiä käsittelevä esite "optifix". 379

21 Mittausprojektorit PJ-A3000 Sarja 302 Järjestelmäkaavio Vakiovarustus x objektiivi Työkappaleen halkaisija Työskentelyetäisyys Työkappaleen maks. korkeus Alavalo Pintavalo Suurennus 10 x 20 x 50 x 100 x 10 x 20 x 50 x 100 x Kuvakentän halkaisija () PJ-A3005F-150 PJ-A3010F ,5 15,7 6,3 3,1 31,5 15,7 6,3 3,1 W () PJ-A3005F-150 PJ-A3010F ,5 12, ,6 5 H () PJ-A3005F ,5 103,5 103,5 103,5 103,5 103,5 103,5 103,5 PJ-A3010F ,5 92,5 92,5 92,5 92,5 92,5 92,5 92,5 D1 () PJ-A3005F PJ-A3010F D2 () PJ-A3005F-150 PJ-A3010F

22 Mittausprojektorit PJ-A Objektiivi 20 x Objektiivi 50 x Objektiivi 100 x Puoliheijastava peili 10 x-objektiiville Puoliheijastava peili 20 x-objektiiville Objektiivit mallille PJ-A3000, sarja Kaikki objektiivit toimitetaan puoliheijastavalla peilillä. 50 x ja 100 x -objektiiveissa on sisäänrakennetut peilit. 10 x (Vakiovaruste) 20 x x x Sarja 176 / Kääntyvä pöytä Nro Kääntyvyys Asteikkojako Noniusarvo Pöydän Ø Tehollinen Ø Korkeus Paino kg ,5 2,5 Kallistuva keskiökiinnitin Nro Kääntökulma Asteikkojako Työkapp. maks. Ø Työkapp. maks.pituus Paino kg ± (65) 140 2,5 ( ) Kallistusalueen ollessa D Liitinlevy Paino: 2 kg Liitinlevyt Liitinlevy kääntyvän pöydän, kiinnittimen ja keskiökiinnittimen asennukseen (vain mallille PJ-A3010 F-200) D Pyydä Mitutoyon kiinnitysjärjestelmiä käsittelevä esite "optifix". 381

23 Mittausprojektorit PJ-A3000 Sarja 176 Kiinnitin Vaakaprisma kiinnityskaarella Kiinnitin Työkapp. maks.kork.: 35 T-uran pituus: 152 Porausten väli: 84 ja 120 Paino: 0,42 kg Lasiasteikko Suurennustarkkuuden tarkastukseen Lasiasteikko Suurennustarkkuuden tarkastukseen ja mittaukseen kuvaruudulla Vaakaprisma kiinnityskaarella Työkapp. maks.kork.: Ø 25 Mitat: 90 x 65 x 100 Paino: 0,8 kg Lasiasteikko Tarkkuus: tehdasnormi Mittausalue: 50 Asteikkojako: 0,1 Tarkkuus: (3 + 5 L/1000) μm L = mittauspituus Vihersuodin Ääriviivaterävyyden parantamiseen Alakaappi mittausprojektorille Lasiasteikko Tarkkuus: tehdasnormi Mittausalue: nro = 300 nro = 200 Asteikkojako: 0,5 Tarkkuus: ( L/1000) μm L = mittauspituus Vihersuodin Erikoispeili Huonosti valoa heijastavien kappaleiden tarkasteluun pintavalolla Alakaappi Pöydän koko: 440 x 830 Korkeus: 660 Kulutustarvike Puhdistusaine laboratorio- ja fotooptiikalle ja mikroskoopeille (120 ml) Pyydä Mitutoyon kiinnitysjärjestelmiä käsittelevä esite "optifix". Objektiivi Nro Sarja 10 x PJ-A x PJ-A

24 Mittausprojektorit PJ-A3000 Normiasteikkolevyt ks. sivu 400 Malli RE Suoraverkko suorakulmainen Malli PO Suoraverkko keskeinen Malli RA Säteet Malli GO Kulmat Malli M Metriset ISO-kierteet Malli DE Evolventtihaastus Malli CO Suorakulmaisen ja keskeisen suoraverkon yhdistelmä Mallille Suoraverkko suorakulm. (malli RE) Suoraverkko keskeinen (malli PO) Säteet (malli RA) Kulmat (malli GO) Metriset ISO-kierteet (malli M) Evolventtihaastus (malli DE) Yhdistelmä (RE ja PO) (malli CO) PJ-A3000 Nro Nro Nro Nro Nro Nro Nro Mittauspöydän mitat Malli PJ-A3000 T-uran osapiirustus 12AAD990 Nro 12AAD990 Mittausalue 150 x 50 Mittauspöydän mitat 280 x 152 Lasitason mitat 196 x 96 x 5 Lasitason tilausnro Työkappaleen maksimipaino 5 kg Mittausmenetelmä Linear Scale Kiinnityshalkaisija Pöydän korkeus 52,5 Poraamiskuva pöydänkiinnitys 100 x 70 T-uran etäisyys 120 Paino 16 kg Mittauslaitteille PJ-A

25 Mittausprojektorit PJ-H30 Säädettävällä pintavalolla Kääntämällä kondensorilinssiä ja puoliheijastavaa peiliä myös heikosti valoa heijastavien pintojen tarkastelu ja mittaus käy nopeasti ja vaivattomasti. Uuden optisen ääriviivanvalaisujärjestelmän ansiosta entistä selveät ja valovoimaiseat kuvat kuvaruudulle. Suuri mittaustarkkuus (ylittää JIS-normin). Mittauspöydän yhden käden pikasiirto moleissa akseleissa mahdollistaa joustavan kytkennän nopean kohdistamisen ja hienosäädön välillä. Vakiovirtatehonlähde pehmeällä käynnistyksellä maksimoi halogeenilampun kestoiän. Selkeä digitaalinen laskija suurella numeronäytöllä. Sisäänrakennettu tarkkuusreuna-anturi (Optoeye) malleissa PJ-H30 B/D. Sarja 303 Vakiovarustus x objektiivi x halogeenilamppu (24 V/150 W) Suojahuppu Häikäisysuoja x objektiivi x objektiivi x objektiivi x objektiivi Muut lisävarusteet, ks. sivu 387 alk. Kulutustarvike Puhdistusaine laboratorio- ja fotooptiikalle ja mikroskoopeille (120 ml) Käsikäyttöinen fokusointipyörä D Ergonomisesti optimoitu fokusointi Pyydä Mitutoyon kiinnitysjärjestelmiä käsittelevä esite "optifix". Integroitu automaattinen reunantunnistusjärjestelmä Näiden ja muiden tuotteiden tarkat tiedot löytyvät tuote-esitteistä. 384

26 Mittausprojektorit PJ-H30 Malli PJ-H30A Nro D D D Malli, jossa manuaalinen fokusointi PJ-H30B Nro D D D Malli, jossa manuaalinen fokusointi ja sis.rak. Optoeye PJ-H30D Nro D D D Malli, jossa moott.käyttöinen fokusointi sis.rak. Optoeye Mittauspöytä Mittausalue 200 x x x 170 Ylätason mitat 350 x x x 342 Lasitason mitat 250 x x x 240 Kallistusalue ± 3 (oikealle) ± 5 (vasealle) Suurin lastauspaino 10 kg 20 kg lasitasolle Pika-asetus X- ja Y-akselille Fokusointiyksikkö Työkappaleen maks.korkeus 105 Käyttö-/asetusmekanismi (malli PJ-H30A/B) Pystysuora objektiivipäänkäyttö (kiinteäpöytäinen laite), Käsipyörä (1 / täysi kierros) Käyttö-/asetusmekanismi (malli PJ-H30D) Pystysuora objektiivipäänkäyttö (kiinteäpöytäinen laite), Moott.käytt. (Jog/Shuttle-säädin karkea-/hienosäätöön: n. 4 μm/askel hienosäädölle, vaihdettava nopeus: maks. 5 /s) Valaistu Alavalo Valonlähde: halogeenilamppu 24 V/150 W/50 h, telesentrinen zoomvalaisu, sisäänrakennettu läöneristyssuodatin, sis.rak. jäähdyttimen tuuletin, portaaton valonsäätö, pehmeä valonkäynnistys (kytkentävirtaimpulssin heikentäminen), liukumekanismi lamppujen vaihtoon Pintavalo Valonlähde: halogeenilamppu 24 V/150 W/50 h, vaihdettava koaksiaali-/vino-pintavalokulmamekanismi(asteltava valon keskittäminen), sisäänrakennettu läöneristyssuodatin, sis.rak. jäähdyttimen tuuletin, portaaton valonsäätö, pehmeä valonkäynnistys (kytkentävirtaimpulssin heikentäminen) Suodin (lisävaruste) GIF-suodin(alavalolle) Pituudenmittausjärjestelmä Erittäin tarkka digitaaliasteikko* 1 Digitaalilaskija Näyttötarkkuus 0,001 /tuuma (valittavissa) Näytetyt akselit X ja Y Toiminnot Nollaus, suunnanvaihto, Optoeye-sisääntulo, RS-232 C-tiedostoliitäntä Pituudenmittausvirhe* 2 (3 + 0,02 L) μm L: mittauspituus () Huomautus: kuormittamaton, X/Y-akselilla Reunantunnistus Malli PJ-H30A Lisävarusteena OPTOEYE 200:n avulla. Reunantunnistus mahdollistaa laskinarvon asetuksen/lukituksen jokaiselle akselille Malli PJ-H30B/D Anturi integroitu ruudun keskiöön; suunnasta riippumaton alavalossa* 3, pienin laskettava halkaisija : Ø 2 (projisoitu kuvakoko), pienin laskettava reunanetäisyys: 1 (projisoitu kuvakoko), toistotarkkuus: s = 1 μm* 4 Maks.energiankulutus 420 W Pääyksikön ulkomitat 835 (l) x 836 (s) x (k) 756 (l) x 963 (s) x (k) 956 (l) x 963 (s) x (k) Pääyksikön paino 178 kg 205 kg 212 kg * 1 : Rekisteröity patentti (Japanissa). * 2 : Mittausmenetelmä vastaa JIS B 7184:ää. * 3 : Riittämättömässä valossa ei reunantunnistus mahdollisesti toteudu. * 4 : Mitutoyon testausmenetelmällä saatu arvo. Kulutustarvike Puhdistusaine laboratorio- ja fotooptiikalle ja mikroskoopeille (120 ml) Pyydä Mitutoyon kiinnitysjärjestelmiä käsittelevä esite "optifix". 385

27 Mittausprojektorit PJ-H30 Sarja 303 Järjestelmäkaavio Pyydä Mitutoyon kiinnitysjärjestelmiä käsittelevä esite "optifix". 386

28 Mittausprojektorit PJ-H30 Vakiovarustus Objektiivi 10 x Objektiivit mallille PJ-H30, sarja Kaikki objektiivit toimitetaan sisäänrakennetulla puoliheijastavalla peilillä Objektiivi 5 x Objektiivi 20 x Objektiivi 50 x Objektiivi 100 x 5 x x (Vakiovaruste) 20 x x x Kääntyvä pöytä Nro Kääntyvyys Asteikkojako Noniusarvo Pöydän Ø Tehollinen Ø Korkeus Paino kg ,5 2, Kiinnitin Työkapp.maks.kork.: 35 T-uran pituus: 152 Porausten väli: 84 ja 120 Paino: 0,42 kg Sarja 176 Kiinnitin Pyydä Mitutoyon kiinnitysjärjestelmiä käsittelevä esite "optifix". 387

29 Mittausprojektorit PJ-H30 Kallistuva keskiökiinnitin Nro Kääntökulma Asteikkojako Työkapp. maks.-ø Työkapp. maks.pituus Paino kg ± (65) 140 2,5 ( ) Kallistusalueen ollessa 10 Vaakaprisma kiinnityskaarella Vaakaprisma Työkapp. maks.kork.: Ø 25 Mitat: 90 x 65 x 100 Paino: 0,8 kg Pyydä Mitutoyon kiinnitysjärjestelmiä käsittelevä esite "optifix". 388

30 Mittausprojektorit PJ-H Lasiasteikko Tarkkuus: tehdasnormi Mittausalue: 50 Asteikkojako: 0,1 Tarkkuus: (3 + 5 L/1000) μm L = mittauspituus Lasiasteikko Suurennustarkkuuden tarkastukseen Lasiasteikko Tarkkuus: tehdasnormi Mittausalue: nro = 300 nro = 200 Asteikkojako: 0,5 Tarkkuus: ( L/1000) μm L = mittauspituus Lasiasteikko Suurennustarkkuuden tarkastukseen sekä mittaukseen kuvaruudulla AAG981 Vihersuodin Vihersuodin Ääriviivaterävyyden parantamiseen 12AAG Alakaappi Pöydän koko: 440 x 830 Korkeus: 660 Alakaappi mittausprojektorille Muita lisävarusteita: QM-Data 200 ja Optoeye 200 (vain PJ-HA) ks. sivu 397 ja Pyydä Mitutoyon kiinnitysjärjestelmiä käsittelevä esite "optifix". 389

31 Mittausprojektorit PV-5110 Mittausprojektori PV-5110 on tukeva lattiamalli. Suuri, kääntyvä kuvaruutu luo erinomaiset tarkastelu- ja mittausolosuhteet. Sarja 304 Nro D (PV-5110) ja KA-näyttölaite (lisävaruste) Nro D Malli PV-5110 XY-mittausalue X 200, Y 100 Mittausjärjestelmä Linear Scale Näyttötarkkuus 1 μm Kulmanäyttö 0,01 tai 1 Kuvaruudun halkaisija 508 Työkappaleen maks.paino 5 kg Mittausalue 200 x 100 Lasitason koko 280 x 180 Objektiivi 10 x (vakiovaruste) Alavalo 24 V, 150 W Pintavalo 24 V, 150 W Mitat 620 x 1073 x 1627 Paino 190 kg Projektio käänteinen Korkeussäätö 160 Vakiovarustus Mittauspöytä (200 x 100 ) Pintavalo (halogeeni) 24 V, 150 W 5 x, 10 x ja 20 x suurennuksille Objektiivisasarja, 10 x Kiinnitin näyttölaitteelle Halogeenilamppu, 24 V, 150 W Kulutustarvike Puhdistusaine laboratorio- ja foto-optiikalle ja mikroskoopeille (120 ml) Muut lisävarusteet: QM-Data 200 ks. sivu 397 ja 398 H D L H = työkappaleen maksimikorkeus L = suurin vielä teräväksi säädettävä korkeus D = suurin vielä teräväksi säädettävä lieriön halkaisija reunan ollessa projisoituna kuvaruudun keskelle. Objektiivi Kuvakenttä Ø Valaisutapa H L D 5 x 100 Alavalo ,0 120,0 5 x 100 Pintavalo ,0 10 x 50 Alavalo ,0 120,0 10 x 50 Pintavalo ,0 20 x 25 Alavalo ,0 120,0 20 x 25 Pintavalo ,0 50 x 10 Alavalo 87 32,4 64,8 100 x 5 Alavalo 87 22,5 45,0 Pyydä Mitutoyon kiinnitysjärjestelmiä käsittelevä esite "optifix". Näiden ja muiden tuotteiden tarkat tiedot löytyvät tuote-esitteistä. 390

32 Mittausprojektori PV Suojahuppu Objektiivit x objektiivisarja koostuen: nro objektiivi nro kondensorilinssi nro objektiivin liitinkappale (pintavalo) x objektiivisarja (vakiovarustus) koostuen: nro objektiivi nro kondensorilinssi x objektiivisarja koostuen: nro objektiivi nro kondensorilinssi x objektiivisarja koostuen: nro objektiivi nro kondensorilinssi x objektiivisarja koostuen: nro objektiivi nro kondensorilinssi Nro D Liitin * merkityille varusteille * Kääntyvä pöytä Kääntyvyys 360, asteikko 1, nonius 2 Pöytä: Ø 146 Lasitaso: Ø 100 (nro ) Paino: 2,5 kg * Kallistuva keskiökiinnitin Kääntökulma: ± 10, Näyttötarkkuus: 1 Työkapp. maks.kork.: Pystysuunnassa: Ø 80 x 140 ± 10 kallistumalla: Ø 65 x 140 Paino: 2,5 kg * Kiinnitin Työkapp. maks.kork.: 35 T-uran pituus: 152 Porausten välit: 84 ja 120 Paino: 0,42 kg * Vaakaprisma kiinnityskaarella Suojakoppi kuvaruudun ympäristön hientämiseksi 2000 x 1200 x Lasiasteikko Pituus 50, jako 0,1 Tarkkuus (3 + 5 L/1000) μm Lasiasteikko Pituus 300, jako 0,5 Tarkkuus ( L/1000) μm Vihersuodin Sarja 304 Järjestelmäkaavio 09CAB217 RS-232 C-tiedostoliitäntä Mitutoyon geometriaohjelma 2D COSMOS D KA-Counter 2-akselinen digitaalinäyttölaite (lisävaruste) 12AAF177 Mittauspöytä (vakiovaruste) D Liitinlevyt Kiinnitys- ja mittaustarvikkeet 5 x AAE672 Optoeye QM-Data Pitimellä varustettu malli D Pöytämalli D (lisävaruste) 10 x Objektiivit (vakiovaruste) Pyydä Mitutoyon kiinnitysjärjestelmiä käsittelevä esite "optifix". Normiasteikkolevyt, ks. sivu Suojakoppi kuvaruudun ympäristön hientämiseksi 2000 x 1200 x Vihersuodin Lasiasteikko Lasiasteikko x x 100 x Pintavalo (vakiovaruste) 391

33 Mittauspöydän mitat Malli PV-5110 Nro 12AAF177 Mittausalue 200 x 100 Mittauspöydän mitat 380 x 250 Lasitason mitat 280 x 180 x 6 Lasitason tilausnro Työkappaleen maksimipaino 5 kg Mittausmenetelmä Linear Scale Kiinnityshalkaisija Pöydän korkeus 75 Porauskuva pöydänkiinnitys 210 x 140 T-urien välit Paino 18,5 kg Mittauslaitteille PJ-A3000 / PV-5000 (PV-5110) 392

34 Mittausprojektorit PH-A14 Mittausprojektori PH-A14 on suuria rasituksia kestävä pöytäprojektori. Se on tarkoitettu isohkojen ja painavien työkappaleiden, kuten haastankojen, meistotyökalujen, akselien yms. mittaukseen ja tarkasteluun. Työkappaleen maksimipaino 45 kg. Vakiovarustus x objektiivi Halogeenilamppu 24 V, 150 W Kulutustarvike Puhdistusaine laboratorio- ja fotooptiikalle ja mikroskoopeille (120 ml) Nro DM (PH-A14) lisävarusteena saatavalla QM-Data 200 tulkintayksiköllä ( D) Nro DM Malli PH-A14 XY-mittausalue X 200, Y 100 Mittausjärjestelmä Linear Scale Näyttötarkkuus 0,001 Kuvaruudun halkaisija 356 (kääntyvä) Kulmanäyttö 2 Työkapp. maks.paino 45 kg Pöydän mitat 407 x 153 Objektiivi 10 x Alavalo: 24, 150 W telesentrinen Pintavalo: 24 V, 150 W (kaksi erillistä valonjohdinta) Mitat 612 x 1240 x 1158 Paino n. 140 kg Fokusointialue: 50,8 Suurennus Nro Kuva-ala Ø Mitta W Mitta L Mitta D 10 x* , x , x ,12 14, ,3 100 x ,56 9, ,2 * vakiovarusteena Näiden ja muiden tuotteiden tarkat tiedot löytyvät tuote-esitteistä. Pyydä Mitutoyon kiinnitysjärjestelmiä käsittelevä esite "optifix". 393

35 Mittausprojektorit PH-A14 Mitat Järjestelmäkaavio Vakiovarustus Normiasteikkolevyt, ks. sivu 400 QM-Data Pitimellä varustettu malli D Pöytämalli D (Lisävaruste) (katso myös sivu 399) Objektiivit x objektiivi (vakiovarustus) x objektiivi x objektiivi x objektiivi Siirtopylkät Kiinnitys Ø 120, (Ø 240 mallilla ) Paino: 3,3 kg Alustat mallille Paino: 2,2 kg Työkappaleenkiinnitin Paino: 1,3 kg Kääntyvä ruuvipuristin Kääntyvyys 360, maks.avautuma 76 Paino: 2,8 kg Prisma Työkapp. maks.kork.: Ø 50 Paino: 1,24 kg Työkappaleen kiinnitin esim. sahanterille, kiekkojyrsimille Työkappaleen kiinnitin esim. sahanterille, kiekkojyrsimille Lasiasteikko Pituus 50, jako 0,1 Tarkkuus (3 + 5L/1000) μm Lasiasteikko Pituus 200, jako 0,1 Tarkkuus (3 + 5L/1000) μm Lasiasteikko Pituus 300, jako 0,5 Tarkkuus ( L/1000) μm Vihersuodin 58ZZA095 Alakaappi mittausprojektorille D KA-näyttölaite 2-akselia 58AAA407 Kiinnitin KA-näyttölaitteelle Vihersuodin D KA-Counter 2-akselinen digitaalinäyttölaite (Lisävaruste) Pyydä Mitutoyon kiinnitysjärjestelmiä käsittelevä esite "optifix". 394

36 Mittausprojektorit PH-3515 F Mittausprojektori PH-3515 F on suuria rasituksia kestävä pöytäprojektori. Se on tarkoitettu isohkojen ja painavien työkappaleiden, kuten haastankojen, meistotyökalujen, akselien yms. mittaukseen ja tarkasteluun Työkappaleen maksimipaino 45 kg. Sisäänrakennettu digitaalinäyttö kulmanmittaukseen Vakiovarustus x objektiivi Suojahuppu Halogeenilamppu 24 V, 150 W (1 kpl) 12BAA637 Halogeenilamppu 24 V, 200 W (1 kpl) Kulutustarvike Puhdistusaine laboratorio- ja foto-optiikalle ja mikroskoopeille (120 ml) Nro Malli PH-3515 F XY-mittausalue X 254, Y 152 Mittausjärjestelmä Linear Scale Näyttötarkkuus 0,001 Kulmanäyttö 0,01 tai 1 Kuvaruudun halkaisija 353 Työkapp. maks.paino 45 kg Pöydän mitat 450 x 146 Objektiivi 10 x Alavalo: 24, 150 W Kääntyvä kuvaruutu Sis.rak. XY-digitaalinäyttö Pintavalo: 24 V, 200 W (Twin-kylmävalovalaistus) Mitat 460 x 1115 x 1150 Paino 150 kg Fokusointialue: 50 Nro (PH-3515 F) Suurennus Nro Kuva-ala Ø Mitta W Mitta L Mitta D 5 x ,20 160, ,4 10 x* ,60 93, ,4 20 x ,80 40, ,0 50 x ,12 14, ,4 100 x ,50 9, ,0 * vakiovarusteena Pyydä Mitutoyon kiinnitysjärjestelmiä käsittelevä esite "optifix". 395

37 Mittausprojektorit raskaille työkappaleille PH-3515 F Järjestelmäkaavio Normiasteikkolevyt, ks. sivu 400 Mitutoyon Geometriaohjelma 2D COSMOS Optoeye Wenn Optoeye 200:n 200 kanssa dann liitäntä Anschluß Linear über Linear Scalen Scale kautta an QM-Data :aan QM-Data Pitimellä varustettu malli D Pöytämalli D (Lisävaruste, ks. sivu 397) Objektiivit x objektiivi x objektiivi (vakiovarusteena) x objektiivi x objektiivi x objektiivi Siirtopylkät Kiinnitys Ø 120, (Ø 240 mallille ) Paino: 3,3 kg Alustat mallille Paino: 2,2 kg Työkappaleenkiinnitin Paino: 1,3 kg Pintavalo Kääntyvä ruuvipuristin Kääntyvyys 360, maks.avautuma 76 Paino: 2,8 kg Prisma Työkapp. maks.kork.: Ø 50 Paino: 1,24 kg Työkappaleen kiinnitin esim. sahanterille, kiekkojyrsimille Työkappaleen kiinnitin esim. sahanterille, kiekkojyrsimille Lasiasteikko Pituus 50, jako 0,1 Tarkkuus (3 + 5L/1000) μm Lasiasteikko Pituus 200, jako 0,1 Tarkkuus (3 + 5L/1000) μm Lasiasteikko Pituus 300, jako 0,5 Tarkkuus ( L/1000) μm Vihersuodin D KA-näyttölaite 2-akselia 58AAA407 Kiinnitin KA-näyttölaitteelle Pyydä Mitutoyon kiinnitysjärjestelmiä käsittelevä esite "optifix". 396

38 Tulkintayksikkö QM-Data 200 Nro D QM-Data 200 (pöytämalli) Nro D QM-Data 200 (asennettava malli) QM-Data 200 on tulkintayksikkö mittausprojektoreista ja -mikroskoopeista saatavien mittaustietojen käsittelyyn. Selkeä, taustavalaistu LCD-näyttö näyttää mittausehdot, mittausarvot ja erilaisten laskelmien tulokset graafisesti. Mittaustulokset voidaan tulostaa joko pienellä yksinkertaisella lämpökirjoittimella (saatavana lisävarusteena) tai ESC/P-kirjoittimella (A4 tai rullapaperi) Liittämällä levyasema (lisävaruste) QM-Data 200:aan voidaan tallentaa ja/tai ladata uudelleen laaditut osaohjelmat, mittaustiedot ja mittaustulokset levykkeelle. Monitori: Grafiikka-LCD (320 x 240 DOT; taustavalaistu) verkkolaite Virtalähde: Energian kulutus: Maks. 24 W (ilman lisävarusteita) Mitat (l x s x k): 200 x 90 x 280 Paino: 1,2 kg (tulkintayksikkö) n. 1,0 kg (jalusta, lisävaruste) 12AAD033 Lämpökirjoitin (sis. kaapelin) Tulostuspaperi lämpökirjoittimelle (1 rulla) I Kaapeli ESC/Parkkikirjoittimelle (2 m) 12AAH035 USB-levyasema T Jalkakytkin USB-muistitikku Sarja 264 Pöytämalli Nro D Sarja 264 Asennusmalli Toiminnot: Monikielinen käytönopastus: Näytön kielen valintaan käyttäjällä on yhdeksän vaihtoehtoa: saksa, englanti, ranska, italia, espanja, portugali, japani, kiina ja korea. Geometristen elementtien mittaus: Peruselementtien, kuten ympyrä, piste, viiva, ellipsi, suorakulmio, pitkittäisreikä, etäisyys, leikkauspiste ja kulma, lisäksi on käytettävissä useita muita tulkintamahdollisuuksia (esim.suorakulmaisuus, yhdensuuntaisuus) yhdellä näppäimen painalluksella. Mitutoyon AI-toiminto: AI tulee sanoista "Artifical Intelligence = keinoäly". Käyttämällä tätä toimintoa tulee elementtityypin valinta ennen mittausta tarpeettomaksi. Mittaustietojen perusteella QM-Data 200 tunnistaa, mistä elementtityypistä on kysymys ja laskee automaatttisesti tarvittavat ominaisuudet. Näin käyttäjä voi keskittyä mittaukseen tarvitsematta välillä syöttää komentoja. Käyttäjäkohtaiset asetukset: Makro-toiminnoilla ja osaohjelmien laadinnalla sekä yksittäiset että sarjamittaukset käyvät nopeasti ja helposti. Tilastotoiminnto: "QM-Data" voi suorittaa tilastolliset peruslaskelmat (alue, keskiarvo, vakiopoikkeama) ja laatia graafiset esitykset kuten histograit. Käyttöolosuhteet: Erikoisteknologian ansiosta tulkintayksikkö on suojattu tärinältä. Pölyltä suojattu näppäimistö mahdollistaa käytön myös konepajaympäristössä. Näiden ja muiden tuotteiden tarkat tiedot löytyvät tuote-esitteistä. Nro D 397

39 Tulkintayksikkö QM-Data 200 Sarja 264 Mahdolliset liitännät (muut laitekohtaiset liitännät mainitaan kunkin laitteen järjestelmäkaaviossa.) Esimerkki 1: DIGIMATIC-tiedostoliitäntä esim. PH-3515 F 2 x Nro Välikaapeli 1 m tai 2 x Nro Välikaapeli 2 m Ulosotto X Ulosotto Y Nro DMX-2 Tiedonsiirtolaite Nro RS-232 C Esimerkki 2: RS-232 C -tiedostoliitäntä esim. PJ-A3000 / PJ-H30 / MF-mikroskooppi Nro 12AAA807D RS-232 C RS-232 C välikaapeli laitetyypistä riippuen Esimerkki 3: Linear Scale -liitäntä esim. PV-5110 Linear Scale-ulosotto X Linear Scale-ulosotto Y 398

40 Reuna-anturi "OPTOEYE 200" Optoeye 200 vähentää virhelukemien riskiä mittauksen aikana automatisoimalla reunantunnistuksen. Nro "OPTOEYE 200" Kulmaominaisuudet: suunnasta riippumaton Pienin Ø kuvassa: 2 kuvaruudulla Pienin leveys kuvassa: 1 kuvaruudulla Maks.siirtonopeus pöydässä: 4,5 /s (10 x objektiivi), 5,5 /s (20 x, 50 x, 100 x objektiivi) Valontarve: Lux Sarja 332 Mittausprojektoreille vain QM-Data 200:n kanssa Pienin ero valoisa tua Toistotarkkuus: 20 Lux s = 1 μm 12AAE671 Anturin pidin malleille PJ-A3000, PJ-H30, PH-3515F, PH-A14 12AAE672 Anturin pidin mallille PV-5110 Mittausprojektori QM-Data 200 OPTOEYE 200 Huomautus Käytettäessä Optoeye 200 reuna-anturia on mittausprojektori liitettävä Linear Scalen kautta QM-Data 200:aan (ei mallissa PJ-H30). 399

41 Normiasteikkolevyt Normiasteikkolevyt laajentavat Mitutoyo-mittausprojektorien käyttömahdollisuuksia ja -aluetta. Asteikkolevyjä toimitetaan Mitutoyo-projektoreihin sopivina kokoina Ø 250, 300, 340 ja 500. Täten on saatavana suuri joukko kiinteitä tai tarkkuusvertailumittoja, joilla tarkastus voidaan suorittaa helposti ja nopeasti. Näillä voidaan tarkastaa pituuksia, korkeuksia, yhdensuuntaisuutta, kulmia, säteitä, kartioita, porausten sijaintia, halkaisijoita, kierteitä ja haastuksia. Kaikki asteikkolevyt on valmistettu kieroutumattomasta erikoismuovista, ja niiden pinnalla on suojakalvo. Viivaleveys: 0,05, 0,08, 0,1 ja 0,12 Jakoviivat, suoruus: Jakoviivat, kulmatarkkuus: tarkkuus: (0,04 + L/3000) tarkkuus: 25 kaarisekuntia Muovimateriaalin lämpö-laajenemiskerroin: 2,7 x 10 5 K 1 Mittausprojektoreilla mittaukseen Malli RE Suoraverkko suorakulmainen Malli GO Kulmat Malli DE Evolventtihaastus Malli PO Suoraverkko keskeinen Malli M Metriset ISO-kierteet Malli CO Suorakulmaisen ja keskeisen suoraverkon yhdistelmä Malli RA Säteet Nro Ø Suoraverkko suorakulmainen malli RE Suoraverkko keskeinen malli PO Säteet malli RA Kulmat malli GO Nro Ø Metriset ISO-kierteet malli M Evolventtihaastus malli DE Yhdistelmä (RE ja PO) malli CO Zick-Zack (polveilu) -viiva 12BAE

42 KOMEG "OPTI-FIX" KOMEG "OPTI-FIX" moduulikiinnitysjärjestelmä kehitettiin erityisesti optisen koordinaattimittaustekniikan tarpeisiin. KOMEG "OPTI-FIX" kiinnittää koekappaleet varmasti ja luotettavasti koko mittausprosessin ajaksi. Järjestelmä sopii erityisen hyvin myös toisto- ja sarjamittauksiin. Valaistuksen tai ympäröivien valonlähteiden aiheuttamien heijastuksien vähentämiseksi kaikki tärkeiät osat on eloksoitu mattamustiksi. Näiden ja muiden tuotteiden tarkat tiedot löytyvät tuote-esitteistä. 401
