1 Käsikirja F 800 R BMW Motorrad The Ultimate Riding Machine

2 Moottoripyörän/jälleenmyyjän tiedot Moottoripyörän tiedot Jälleenmyyjän tiedot Malli Huollon yhteyshenkilö Valmistenumero Nimi Värikoodi Puhelinnumero Ensirekisteröinti Rekisterinumero Jälleenmyyjän osoite/puhelin (yrityksen leima)

3 Moottoripyöräsi varusteista ja lisävarusteista sekä myös maaversiosta riippuen moottoripyöräsi saattaa poiketa tämän kirjan kuvista ja tekstistä. Tämän takia ei voida esittää mitään oikeudellisia vaatimuksia. Mitta-, paino-, kulutus- ja suoritusarvotiedoissa on tietyt toleranssit. Oikeudet rakenteen, varusteiden ja lisävarusteiden muutoksiin pidätetään. Inhimillisiä erehdyksiä ei myöskään voida täysin sulkea pois BMW Motorrad Kopiointi, myös osittain, on sallittu ainoastaan BMW Motorrad, After Sales -osaston kirjallisella suostumuksella. Printed in Germany.

4 Tilausnro:: , 2. painos * * * * Tärkeät tiedot tankkauspysähdystä varten. Polttoaine Suositeltu polttonesteen laatu Hyödynnettävissä oleva polttoaineen täyttömäärä Polttoaineen varamäärä Rengaspaineet Rengaspaine edessä Rengaspaine takana 95 ROZ/RON, Korkeaoktaaninen lyijytön Noin 16 l Noin 2 l 2,5 bar, Rengas kylmä 2,9 bar, Rengas kylmä BMW recommends

5 Tervetuloa BMW:lle Onnittelemme sinua BMW-moottoripyörän valinnasta ja toivotamme sinut tervetulleeksi maailmanlaajuiseen BMW-ajajien yhteisöön. Tutustu uuteen pyörääsi, jotta voit ajaa liikenteessä turvallisesti ja luotettavasti. Lue tämä käsikirja huolellisesti ennen kuin lähdet ajamaan uudella moottoripyörälläsi. Kirjassa on tärkeää tietoa hallintalaitteiden käytöstä ja siitä, miten parhaiten käytät moottoripyörän teknisiä ominaisuuksia. Lisäksi kirjassa on hyödyllistä tietoa pyörän huollosta ja hoidosta parhaan mahdollisen luotettavuuden ja turvallisuuden takaamiseksi sekä neuvoja pyörän arvon säilyttämiseksi. Jos sinulla on kysyttävää moottoripyörästäsi, BMW Motorrad huoltopiste neuvoo ja auttaa sinua mielellään. Paljon iloa BMW-moottoripyöräsi parissa ja hyvää ja turvallista matkaa toivottaa BMW Motorrad.

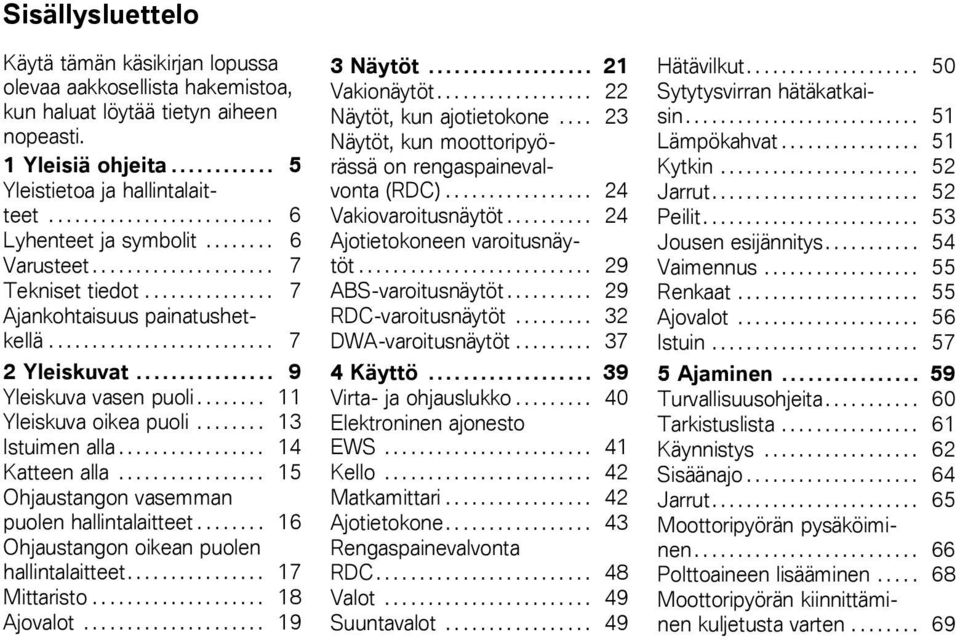

6 Sisällysluettelo Käytä tämän käsikirjan lopussa olevaa aakkosellista hakemistoa, kun haluat löytää tietyn aiheen nopeasti. 1 Yleisiä ohjeita Yleistietoa ja hallintalaitteet Lyhenteet ja symbolit Varusteet Tekniset tiedot Ajankohtaisuus painatushetkellä Yleiskuvat Yleiskuva vasen puoli Yleiskuva oikea puoli Istuimen alla Katteen alla Ohjaustangon vasemman puolen hallintalaitteet Ohjaustangon oikean puolen hallintalaitteet Mittaristo Ajovalot Näytöt Vakionäytöt Näytöt, kun ajotietokone Näytöt, kun moottoripyörässä on rengaspainevalvonta (RDC) Vakiovaroitusnäytöt Ajotietokoneen varoitusnäytöt ABS-varoitusnäytöt RDC-varoitusnäytöt DWA-varoitusnäytöt Käyttö Virta- ja ohjauslukko Elektroninen ajonesto EWS Kello Matkamittari Ajotietokone Rengaspainevalvonta RDC Valot Suuntavalot Hätävilkut Sytytysvirran hätäkatkaisin Lämpökahvat Kytkin Jarrut Peilit Jousen esijännitys Vaimennus Renkaat Ajovalot Istuin Ajaminen Turvallisuusohjeita Tarkistuslista Käynnistys Sisäänajo Jarrut Moottoripyörän pysäköiminen Polttoaineen lisääminen Moottoripyörän kiinnittäminen kuljetusta varten

7 6 Tekniikka yksityiskohdittain Jarrujärjestelmä jossa BMW Motorrad ABS Rengaspainevalvonta RDC Jälkiasennettavat lisävarusteet Yleisiä ohjeita Pistoke Matkatavarat Laukut Takalaukku Huolto Yleisiä ohjeita Työkalut Moottoriöljy Jarrut, yleistä Jarrupalat Jarruneste Jäähdytysneste Kytkin Renkaat Vanteet Ketju Vanteet ja renkaat Etupyörän huoltopukki Polttimot Käynnistysapu Akku Hoito Hoitoaineet Moottoripyörän pesu Moottoripyörän herkkien osien puhdistus Maalipinnan hoito Suojaus Moottoripyörän talvisäilytys Moottoripyörän käyttöönotto Tekniset tiedot Vikataulukko Ruuviliitokset Moottori Polttoaine Moottoriöljy Kytkin Vaihteisto Vetopyörästö Alusta Jarrut Vanteet ja renkaat Sähköjärjestelmä Runko Mitat Painot Ajoarvot Huolto BMW Motorrad Huolto BMW Motorrad huollon laatu BMW Motorrad Liikkuvuuspalvelut - tekninen apu paikan päällä BMW Motorrad huoltoverkosto Huoltotyöt Huoltoleimat Huoltoleimat

8

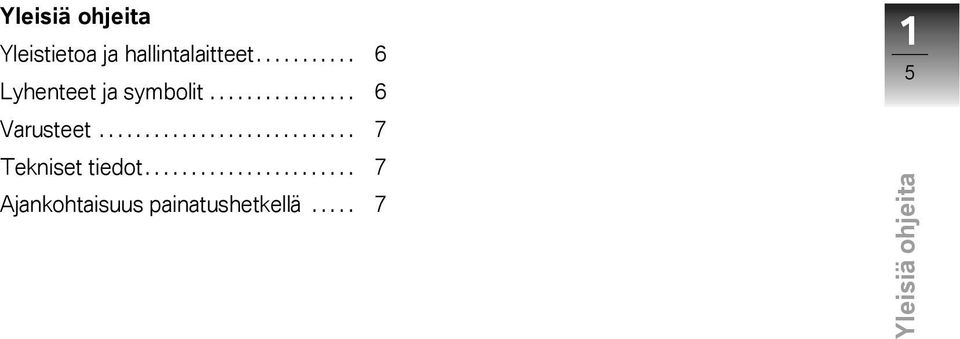

9 z Yleisiä ohjeita Yleisiä ohjeita Yleistietoa ja hallintalaitteet Lyhenteet ja symbolit Varusteet Tekniset tiedot Ajankohtaisuus painatushetkellä

10 1 6 Yleisiä ohjeita z Yleistietoa ja hallintalaitteet Tämän käsikirjan jaksosta 2 löydät yleiskuvia moottoripyörästäsi. Kirjan jaksoon 11 kirjataan ylös kaikki suoritetut huolto- ja korjaustyöt. Todiste suoritetuista huoltotöistä on edellytys joustavalle takuukäsittelylle. Jos joskus myyt BMW-moottoripyöräsi, muista luovuttaa tämä käsikirja uudelle omistajalle; kirja on tärkeä osa moottoripyörää. Lyhenteet ja symbolit Tarkoittaa varoituksia, jotka Sinun on ehdottomasti otettava huomioon - oman turvallisuutesi ja muiden tielläliikkujien turvallisuuden takia sekä moottoripyörän vaurioitumisen välttämiseksi. Erityistietoa moottoripyörän käytöstä ja tarkastuksista sekä säätö- ja huoltotöistä. Tarkoittaa huomautuksen loppua. Toimintaohje. Toiminnan tulos. Viittaa sivuun, jolta löytyy lisätietoa. Tarkoittaa jälkiasennettavaan lisävarusteeseen tai varusteisiin liittyvän informaation loppua. Kiristysmomentti. Tekninen päiväys. TLV JLV EWS Tehdasasennettu lisävaruste Tehdasasennetut BMW lisävarusteet asennetaan moottoripyöriin jo tuotantovaiheessa. Jälkiasennettava lisävaruste Voit hankkia jälkiasennettavan BMW lisävarusteen BMW Motorrad jälleenmyyjältä ja asentaa sen jälkeenpäin. Elektroninen ajonesto. DWA Varashälytin. ABS RDC Lukkiutumattomat jarrut. Rengaspainevalvonta.

11 z Yleisiä ohjeita Varusteet BMW-moottoripyörissä on yksilölliset varusteet. Tässä käsikirjassa kuvataan tehdasasennetut lisävarusteet (TLV) ja tietyt jälkiasennettavat lisävarusteet (JLV). Ymmärrät varmasti, että kirjassa on kuvattu myös sellaisia varusteita, joita et ole valinnut omaan pyörääsi. Erilaiset maakohtaiset poikkeamat kuvien moottoripyöriin ovat mahdollisia. Jos BMW-moottoripyörässäsi on varusteita, joita ei ole kuvattu tässä käsikirjassa, nämä on kuvattu erillisissä käyttöohjeissa. Tekniset tiedot Kaikki tämän kirjan mitat, painot ja suoritusarvot on ilmoitettu Saksalaisen normituslaitoksen (Deutsches Institut für Normung e. V., DIN) ohjeiden mukaan ja ne sisältävät tavanomaiset mittapoikkeamat. Erilaiset maakohtaiset versiot saattavat aiheuttaa poikkeamia arvoihin. Ajankohtaisuus painatushetkellä BMW-moottoripyörien korkea turvallisuus- ja laatutaso pystytään varmistamaan kehittämällä rakennetta, varusteita ja tarvikkeita jatkuvasti. Tästä syystä joudumme varaamaan oikeuden poikkeamiin tämän käsikirjan ja moottoripyöräsi välillä. BMW Motorrad ei voi täysin sulkea pois inhimillisiä virheitä. Ymmärtänet, että edellä mainituista syistä kirjan tiedot, kuvat ja selitykset eivät kelpaa oikeudellisten vaatimusten perusteeksi. 1 7

12 1 8 Yleisiä ohjeita z

13 z Yleiskuvat Yleiskuvat Yleiskuva vasen puoli Yleiskuva oikea puoli Istuimen alla Katteen alla Ohjaustangon vasemman puolen hallintalaitteet Ohjaustangon oikean puolen hallintalaitteet Mittaristo Ajovalot

14 2 10 Yleiskuvat z

15 z Yleiskuvat Yleiskuva vasen puoli 1 Kantavuustaulukko (ohjausakselin alapään laakerista vasemmalla) 2 Istuimen lukkolaite ( 57) 3 Moottoriöljyn täyttöaukko ( 88) Öljymittatikku ( 87) 2 11

16 2 12 Yleiskuvat z

17 z Yleiskuvat Yleiskuva oikea puoli 1 Polttoaineen täyttöaukko ( 68) 2 Takajousen esijännityksen säätö ( 54) 3 Alustanumero, tyyppikilpi (ohjausakselin alapään laakerissa oikealla) 4 Etujarrunestesäiliö ( 91) 5 Jäähdytinnesteen määrän näyttö ( 93) 6 kun virran ulosottopistoke TLV Pistoke ( 76) 7 Vaimennuksen säätö takana ( 55) 8 Takajarrunestesäiliö ( 92) 2 13

18 2 14 Yleiskuvat z Istuimen alla 1 Työkalu jousen esijännityksen säätöön ( 54) 2 Vakiotyökalusarja ( 86) 3 Omistajan käsikirja 4 Ensiapupakkauksen (JLV) sijainti 5 Rengaspainetaulukko 6 huoltotyökalusarjalla JLV Moottoripyörän huoltotyökalusarjan sijainti ( 86)

19 z Yleiskuvat Katteen alla 1 Akku ( 111) 2 Rengasrikkosarja (JLV) 2 15

20 2 16 Yleiskuvat z Ohjaustangon vasemman puolen hallintalaitteet 1 Kaukovalot ja kaukovalovilkku ( 49) 2 ajotietokoneella TLV Ajotietokoneen käyttö ( 43) 3 Hätävilkut ( 50) 4 Suuntavalojen käyttö ( 49) 5 Äänimerkki

21 z Yleiskuvat Ohjaustangon oikean puolen hallintalaitteet 1 lämpökahvoilla TLV Lämpökahvat ( 51) 2 Käynnistyskatkaisin ( 62) 3 Sytytysvirran hätäkatkaisin ( 51) 2 17

22 2 18 Yleiskuvat z Mittaristo 1 Merkkivalot ( 22) 2 Nopeusnäyttö 3 Kellon käyttö ( 42) 4 Monitoiminäyttö ( 22) 5 Matkamittarin käyttö ( 42) ajotietokoneella TLV Ajanottokellon käyttö ( 46) 6 Ympäristön valoisuuden tunnistin (mittariston valaistuksen kirkkauden säätöön) Kierroslukuvaroituksen näyttö varashälyttimellä TLV Varashälyttimen merkkivalo (ks. varashälyttimen käyttöohje) 7 Kierroslukunäyttö Mittariston valaistuksessa on automaattinen päivä-/ yökytkentä.

23 z Yleiskuvat Ajovalot 1 Lähivalot 2 Kaukovalot 3 Seisontavalo 2 19

24 2 20 Yleiskuvat z

25 z Näytöt Näytöt Vakionäytöt Näytöt, kun ajotietokone Näytöt, kun moottoripyörässä on rengaspainevalvonta (RDC) Vakiovaroitusnäytöt Ajotietokoneen varoitusnäytöt ABS-varoitusnäytöt RDC-varoitusnäytöt DWA-varoitusnäytöt

26 3 22 Vakionäytöt Monitoiminäyttö Merkkivalot Huoltonäyttö Näytöt z 1 Kello ( 42) 2 Matkamittari ( 42) 1 Kaukovalot 2 Suuntavalot vasen 3 Tyhjäkäynti 4 Suuntavalot oikea Jos seuraavaan huoltoon on enintään kuukausi aikaa, huollon päivämäärä 1 näkyy käynnistystarkastuksen yhteydessä hetken aikaa. Kaksi- ja nelinumeroisina esitettävät kuukausi ja vuosi erotetaan kaksoispisteellä, tässä esimerkissä näyttö tarkoittaa "maaliskuu 2007".

27 z Näytöt Jos vuosittain kertyy runsaasti ajokilometrejä, moottoripyörä saattaa olla syytä huollattaa jo aiemmin 2. Jos aikaistettuun huoltoon on enintään 1000 km, jäljellä olevien kilometrien näyttö vähenee 100 km kerrallaan ja se näkyy käynnistystarkastuksen yhteydessä lyhyen aikaa. Jos huollon ajankohta on ohitettu, päivämäärän ja kilometrilukeman näytön lisäksi palaa yleinen varoitusvalo keltaisena. Huollosta muistuttava teksti näkyy näytössä jatkuvasti. Jos huoltonäyttö ilmestyy yli kuukausi ennen huollon päivämäärää, se on säädettävä mittaristoon tallennetuksi päivämääräksi. Tämä tilanne voi esiintyä, jos akku on irrotettu pitkähköksi ajaksi. Halutessasi säätää päivämäärää käänny ammattitaitoisen huoltopisteen, mieluiten BMW Motorrad huoltopisteen puoleen. Näytöt, kun ajotietokone ajotietokoneella TLV Monitoiminäyttö 1 Ajotietokoneen näyttöjen alue ( 43) 2 Vaihdenäyttö ( 23) 3 Jäähdytysnesteen lämpötila ( 24) 4 Polttoainemäärän näyttö ( 24) Vaihdenäyttö Kytkettynä oleva vaihde tai vapaa-asennon tunnus N näkyy näytössä. Kun mikään vaihde ei ole kytkettynä, tyhjäkäynnin merkkivalo palaa lisäksi. 3 23

28 3 24 Näytöt z Jäähdytysnesteen lämpötila Poikittaispalkit lämpötilasymbolin yläpuolella ilmaisevat jäähdytysnesteen lämpötilaa. Polttoainemäärän näyttö Poikittaispalkit huoltoasemasymbolin yläpuolella ilmaisevat jäljellä olevaa polttoainemäärää. Ylin poikittaispalkki on suurempi ja se vastaa oleellisesti suurempaa polttoainemäärää kuin muut poikittaispalkit. Polttoaineen lisäämisen jälkeen näytössä näkyy vielä vähän aikaa edeltävä polttoainemäärä, ennen kuin näyttö päivittyy. Näytöt, kun moottoripyörässä on rengaspainevalvonta (RDC) kun rengaspainevalvonta (RDC) TLV 1 Rengaspaineiden näyttö ( 48) Rengaspaineet näytetään lämpötilakompensoidusti (ks. jakso "Tekniikka yksityiskohdittain"). Vakiovaroitusnäytöt Esitystapa Varoitukset esitetään varoitusvalojen 1 tai yleisen varoitusvalon 2 sekä varoitushuomautuksen tai varoitussymbolin avulla monitoiminäytössä. Yleinen varoitusvalo 2 palaa punaisena tai keltaisena varoitusten kiireellisyydestä riippuen.

29 z Näytöt Yhteenvedon mahdollisista varoituksista löydät seuraavalta sivulta Monitoiminäytössä voidaan näyttää varoitussymbolit 1 ja 2. Varoitushuomautuksissa kuten 3 on edessä varoituskolmio matkamittarien näyttöalueella 4. Jos varoituksia on useita, kaikki asianomaiset varoitusvalot ja - symbolit näkyvät näytössä. Varoitushuomautukset voidaan hakea näyttöön vuorotellen matkamittarien kanssa ( 42). Yleinen varoitusvalo palaa erivärisenä kiireellisimmän varoituksen mukaisesti.

30 3 26 Varoitusnäytöt, yleistä Merkkivalot Näytön viestit Merkitys Palaa keltaisena Ilmestyy näyttöön EWS aktiivinen ( 27) Näytöt z Palaa EWS ilmestyy näyttöön Polttoaineen varamäärä saavutettu ( 27) Palaa punaisena Vilkkuu Jäähdytysnesteen lämpötila on liian korkea ( 27) Palaa keltaisena Ilmestyy näyttöön Moottori varaohjelmalla ( 28) Vilkkuu Moottoriöljynpaine riittämätön ( 28) Palaa keltaisena Ilmestyy näyttöön Polttimo rikki ( 29) LAMP ilmestyy näyttöön

31 z Näytöt EWS aktiivinen Yleinen varoitusvalo palaa keltaisena. Varoituskolmio ilmestyy näyttöön. EWS ilmestyy näyttöön. Mahdollinen syy: Käytetty avain ei kelpaa käynnistämiseen tai tietoyhteys avaimen ja moottorielektroniikan välillä ei toimi. Poista mahdolliset muut avaimet virta-avaimen lähistöltä. Käytä kakkosavainta. Vaihdata vioittunut avain mieluiten BMW Motorrad huoltopisteessä. Polttoaineen varamäärä saavutettu Polttoaineen varamäärän varoitusvalo palaa. Liian pieni polttoainemäärä saattaa aiheuttaa palamiskatkoksia ja moottorin sammumisen odottamatta. Palamiskatkokset saattavat vaurioittaa katalysaattoria, ja moottorin sammuminen yllättäen saattaa aiheuttaa onnettomuuden. Älä aja polttoainesäiliötä tyhjäksi. Mahdollinen syy: Polttoainesäiliössä on jäljellä korkeintaan enää varamäärä. Polttoaineen varamäärä Noin 2 l Polttoaineen lisääminen ( 68). Jäähdytysnesteen lämpötila on liian korkea Yleinen varoitusvalo palaa punaisena. Lämpötilasymboli vilkkuu. Ajon jatkaminen moottorin kuumennuttua liikaa voi vaurioittaa moottoria. Ota ehdottomasti huomioon seuraavat ohjeet. Mahdollinen syy: Jäähdytysnesteen määrä on liian alhainen. Jäähdytysnesteen määrän tarkastus ( 93). Jos jäähdytysnesteen määrä on liian alhainen: Jäähdytysnesteen lisääminen ( 93). Mahdollinen syy: Jäähdytysnesteen lämpötila on liian korkea. Mikäli mahdollista, aja osakuormitusalueella moottorin jäähdyttämiseksi. Sammuta moottori, jos pysähdyt ruuhkaan, mutta jätä syty- 3 27

32 3 28 Näytöt z tysvirta päälle, jotta jäähdytystuuletin pysyy toiminnassa. Jos jäähdytysnesteen lämpötila on usein korkea, poistata vika mahdollisimman nopeasti ammattitaitoisessa huoltopisteessä, mieluiten BMW Motorrad huoltopisteessä. Moottori varaohjelmalla Yleinen varoitusvalo palaa keltaisena. Moottorin symboli ilmestyy näyttöön. Moottori käy varaohjelmalla. Voi olla, että käytettävissäsi ei ole moottorin normaalia tehoa, mikä voi aiheuttaa vaaratilanteen varsinkin ohituksissa. Sovita ajotapasi mahdollisesti normaalia pienempään moottorin tehoon. Mahdollinen syy: Moottorin ohjausyksikkö on tunnistanut vian. Poikkeustapauksissa moottori sammuu eikä enää käynnisty. Muutoin moottori käy varaohjelmalla. Voit jatkaa ajoa, mutta ota huomioon, että käytettävissäsi ei ole moottorin normaalia tehoa. Poistata vika mahdollisimman nopeasti ammattitaitoisessa huoltopisteessä, mieluiten BMW Motorrad huoltopisteessä. Moottoriöljynpaine riittämätön Moottoriöljyn paineen varoitusvalo vilkkuu. Öljynpaine voiteluöljykierrossa on liian alhainen. Pysähdy heti ja sammuta moottori. Riittämättömän moottoriöljynpaineen varoitus ei anna tietoa moottoriöljyn määrästä. Oikean moottoriöljyn määrän voi tarkastaa ainoastaan öljynmittatikulla. Mahdollinen syy: Moottoriöljyn määrä on liian alhainen. Moottoriöljyn määrän tarkastus ( 87). Jos öljymäärä on liian alhainen: Moottoriöljyn lisääminen ( 88). Mahdollinen syy: Moottoriöljyn paine on riittämätön. Ajaminen riittämättömällä moottoriöljynpaineella voi vaurioittaa moottoria. Älä jatka ajoa. Poistata vika mahdollisimman nopeasti ammattitaitoisessa huoltopisteessä, mieluiten BMW Motorrad huoltopisteessä.

33 z Näytöt Polttimo rikki Yleinen varoitusvalo palaa keltaisena. Varoituskolmio ilmestyy näyttöön. LAMP ilmestyy näyttöön. Moottoripyörän polttimon palaminen on turvallisuusriski, sillä muut tienkäyttäjät eivät ehkä huomaa moottoripyörää. Vaihda vioittuneet polttimot mahdollisimman nopeasti; pidä mukanasi aina mieluiten vastaavia varapolttimoita. Jarru- ja takavalon polttimoiden vaihto ( 109). Etu- ja takasuuntavalon polttimon vaihtaminen ( 108). Ajotietokoneen varoitusnäytöt ajotietokoneella TLV Jäävaroitus ei sulje pois mahdollisuutta, etteikö mustaa jäätä voisi esiintyä jo yli 3 C:n mitatuissa lämpötiloissakin. Alhaisissa ulkolämpötiloissa täytyy aina ajaa erityisen ennakoivasti, etenkin siltojen kansilla ja metsäaukeilla. Aja ennakoiden. ABS-varoitusnäytöt BMW Motorrad ABS:llä TLV 3 29 Mahdollinen syy: Ajovalojen, hehkulampun tai suuntavalon polttimo on rikki. Etsi rikkinäinen polttimo katsomalla. Lähi- ja kaukovalon polttimoiden vaihtaminen ( 105). Seisontavalon polttimon vaihtaminen ( 107). Ulkolämpötilan näyttö 1 vilkkuu. Mahdollinen syy: Moottoripyörän läheltä mitattu ulkolämpötila on alle 3 C.

34 3 30 Esitystapa Näytöt z ABS-varoitukset ilmaistaan ABSvaroitusvalolla 1. Lisätietoja aiheesta BMW Motorrad ABS löydät alkaen sivulta ( 72), yhteenvedon mahdollisista varoituksista löydät seuraavalta sivulta.

35 z Näytöt Varoitusnäytöt, yleistä Merkkivalot Näytön viestit Merkitys Vilkkuu Itsetestaus ei päättynyt ( 32) 3 31 Palaa ABS-vika ( 32)

36 3 32 Näytöt z Itsetestaus ei päättynyt ABS-varoitusvalo vilkkuu. Mahdollinen syy: ABS-toiminto ei ole käytettävissä, koska itsetestaus ei ole päättynyt. Pyörätunnistimien tarkastusta varten moottoripyörällä täytyy ajaa muutama metri. Lähde hitaasti liikkeelle. Ota kuitenkin huomioon, että käytettävissä ei ole ABS-jarrutoimintoa, kunnes käynnistystesti on päättynyt. mioon lisäinformaatiot tilanteesta, joka saattaa aiheuttaa ABS-vian ( 73). Poistata vika mahdollisimman nopeasti ammattitaitoisessa huoltopisteessä, mieluiten BMW Motorrad huoltopisteessä. RDC-varoitusnäytöt kun rengaspainevalvonta (RDC) TLV Esitystapa Varoitussymboli 1 kertoo kriittisestä rengaspaineesta, vastaavasti vilkkuu joko etupyörän 2 tai takapyörän 3 rengaspaine. ABS-vika ABS-varoitusvalo palaa. Mahdollinen syy: ABS-ohjausyksikkö on tunnistanut vian. ABS-toiminto ei ole käytettävissä. Ajoa voi jatkaa. Ota kuitenkin huomioon, että ABS-toiminto ei ole käytettävissä. Ota huo- Jos kriittinen arvo on sallitun toleranssin rajalla, lisäksi vilkkuu yleinen varoitusvalo keltaisena. Jos mitattu rengaspainearvo on sallitun toleranssin ulkopuolella, yleinen varoitusvalo vilkkuu punaisena.

37 z Näytöt Lisätietoja aiheesta BMW Motorrad RDC löydät alkaen sivulta ( 73), yhteenvedon mahdollisista varoituksista löydät seuraavalta sivulta. 3 33

38 3 34 Näytöt z Varoitusnäytöt, yleistä Merkkivalot Näytön viestit Merkitys Palaa keltaisena Ilmestyy näyttöön Rengaspaine sallitun toleranssin rajalla ( 35) Kriittinen täyttöpaine vilkkuu Vilkkuu punaisena Ilmestyy näyttöön Rengaspaine sallitun toleranssin ulkopuolella ( 35) Kriittinen täyttöpaine vilkkuu -- tai tulee näyttöön. Tiedonsiirtohäiriö ( 35) Palaa keltaisena Ilmestyy näyttöön Tunnistin rikki tai järjestelmävika ( 36) -- tai tulee näyttöön. Palaa keltaisena Ilmestyy näyttöön Rengaspainetunnistimen paristo heikko ( 36) RdC ilmestyy näyttöön.

39 z Näytöt Rengaspaine sallitun toleranssin rajalla Yleinen varoitusvalo palaa keltaisena. Varoituskolmio ilmestyy näyttöön. Kriittinen täyttöpaine vilkkuu. Mahdollinen syy: Mitattu rengaspaine on sallitun toleranssin raja-alueella. Korjaa rengaspaine omistajan käsikirjan takakannessa olevien tietojen mukaan. Ennen rengaspaineen sovittamista tutustu lämpötilankompensaatioon ja rengaspaineen sovitukseen liittyvään tietoon jaksossa "Tekniikka yksityiskohdittain". Rengaspaine sallitun toleranssin ulkopuolella Yleinen varoitusvalo vilkkuu punaisena. Varoituskolmio ilmestyy näyttöön. Kriittinen täyttöpaine vilkkuu. Mahdollinen syy: Mitattu rengaspaine on sallitun toleranssin ulkopuolella. Tarkasta renkaan vauriot ja ajokelpoisuus. Jos rengas on vielä ajokelpoinen: Väärä rengaspaine heikentää moottoripyörän ajo-ominaisuuksia. Sovita ajotapasi ehdottomasti väärän rengaspaineen mukaan. Korjaa rengaspaine ensi tilassa. Tarkastuta renkaan vauriot ammattitaitoisessa huoltopisteessä, mieluiten BMW Motorrad -huoltopisteessä. Jos olet epävarma renkaan ajokelpoisuudesta: Älä jatka ajoa. Ota yhteys vikatilannepalveluun. Tarkastuta renkaan vauriot ammattitaitoisessa huoltopisteessä, mieluiten BMW Motorrad -huoltopisteessä. Tiedonsiirtohäiriö -- tai tulee näyttöön. Mahdollinen syy: Moottoripyörän nopeus ei ole ylittänyt rajanopeutta noin 30 km/ h. RDC-tunnistimet lähettävät signaalinsa vasta, kun nopeus on ylittänyt tuon rajan ( 73). Kokeile RDC-näyttöä suuremmassa ajonopeudessa. Jatkuvasta häiriöstä on kyse vasta silloin, jos myös yleinen varoitusvalo syttyy. Tällöin: Korjauta vika ammattitaitoisessa huoltopisteessä, mie- 3 35

40 3 36 Näytöt z luiten BMW Motorrad huoltopisteessä. Mahdollinen syy: Radiosignaaliyhteys RDC-tunnistimiin on häiriintynyt. Tämä saattaa johtua lähistöllä olevista radioteknisistä laitteista, jotka häiritsevät RDC-ohjausyksikön ja tunnistimien välistä yhteyttä. Kokeile RDC-näyttöä toisessa paikassa. Jatkuvasta häiriöstä on kyse vasta silloin, jos myös yleinen varoitusvalo syttyy. Tällöin: Korjauta vika ammattitaitoisessa huoltopisteessä, mieluiten BMW Motorrad huoltopisteessä. Tunnistin rikki tai järjestelmävika Yleinen varoitusvalo palaa keltaisena. Varoituskolmio ilmestyy näyttöön. -- tai tulee näyttöön. Mahdollinen syy: Asennetuissa pyörissä ei ole RDC-tunnistimia. Jälkiasenna pyörät, joissa on RDC-tunnistimet. Mahdollinen syy: Yksi tai molemmat RDC-tunnistimet ovat pois käytöstä. Korjauta vika ammattitaitoisessa huoltopisteessä, mieluiten BMW Motorrad huoltopisteessä. Mahdollinen syy: Järjestelmässä on vika. Korjauta vika ammattitaitoisessa huoltopisteessä, mieluiten BMW Motorrad huoltopisteessä. Rengaspainetunnistimen paristo heikko Yleinen varoitusvalo palaa keltaisena. Varoituskolmio ilmestyy näyttöön. RdC ilmestyy näyttöön. Tämä virheilmoitus näkyy lyhyen aikaa vain käynnistystarkastuksen yhteydessä. Mahdollinen syy: Rengaspainetunnistimen pariston varaustila ei ole enää paras mahdollinen. Rengaspainevalvonnan toiminta on taattu enää vain rajoitetun ajan. Ota yhteys ammattitaitoiseen huoltopisteeseen, mieluiten BMW Motorrad -huoltopisteeseen.

41 z Näytöt DWA-varoitusnäytöt varashälyttimellä TLV Yleinen varoitusvalo palaa keltaisena. Mahdollinen syy: DWA-akun varaus on purkaantunut täysin.varashälyttimen toiminto ei ole taattu moottoripyörän akun ollessa irrotettuna. Ota yhteys ammattitaitoiseen huoltopisteeseen, mieluiten BMW Motorrad huoltopisteeseen Varoitushuomautuksessa dwasymbolin edessä on varoituskolmio. Tämä virheilmoitus näkyy lyhyen aikaa vain käynnistystarkastuksen yhteydessä.

42 3 38 Näytöt z

43 z Käyttö Käyttö Virta- ja ohjauslukko Elektroninen ajonesto EWS Kello Matkamittari Ajotietokone Rengaspainevalvonta RDC Valot Suuntavalot Hätävilkut Sytytysvirran hätäkatkaisin Lämpökahvat Kytkin Jarrut Peilit Jousen esijännitys Vaimennus Renkaat Ajovalot Istuin

44 4 40 Käyttö z Virta- ja ohjauslukko Avaimet Saat kaksi varsinaista avainta ja yhden vara-avaimen. Jos kadotat avaimen, ota huomioon elektronisesta ajonestosta EWS ( 41) annetut ohjeet. Virta- ja ohjauslukko, tankin lukko ja istuimen lukko avataan ja lukitaan samalla avaimella. laukulla JLV takalaukulla JLV Laukkuihin ja takalaukkuihin voi tilata lisävarusteena mahdollisuuden avata ja lukita ne tällä samalla avaimella. Käänny tässä asiassa ammattitaitoisen huoltopisteen, mieluiten BMW Motorrad -huoltopisteen puoleen. Sytytysvirran kytkeminen Kierrä avain asentoon 1. Seisontavalot ja kaikki toimintopiirit on kytketty päälle. Moottoripyörän voi käynnistää. Käynnistystarkastus suoritetaan. ( 63) BMW Motorrad ABS:llä TLV ABS-itsetestaus suoritetaan. ( 63) Sytytysvirran katkaiseminen Kierrä avain asentoon 2. Valot eivät pala. Ohjauslukko ei ole kytketty. Avaimen voi poistaa virtalukosta. Lisälaitteiden käyttö tietyn ajan mahdollista. Akun lataaminen moottoripyörän pistokkeesta mahdollista. Ohjauslukon lukitseminen Käännä ohjaustanko ääriasentoon vasemmalle.

45 z Käyttö Kierrä avain asentoon 3 ja liikuta samalla ohjaustankoa hiukan. Sytytysvirta, seisontavalot ja kaikki toimintopiirit on kytketty pois päältä. Ohjauslukko on kytketty. Avaimen voi poistaa virtalukosta. Elektroninen ajonesto EWS Varkaussuoja Elektroninen ajonesto EWS parantaa BMW-moottoripyöräsi varkaussuojaa oleellisesti ilman, että Sinun tarvitsee tehdä mitään säätöjä tai aktivointitoimia. Ajoneston ansiosta moottorin voi käynnistää ainoastaan moottoripyörään kuuluvilla avaimilla. Voit myös estää yksittäisen avaimen käytön BMW Motorrad -jälleenmyyjäsi luona, esimerkiksi jos olet kadottanut avaimen. Lukitulla avaimella moottoria ei enää voi käynnistää. Elektroniikkaa avaimessa Moottoripyörän ohjauselektroniikka vaihtaa virtalukossa olevan rengasantennin kautta tietoja avaimessa olevien elektronisten osien kanssa. Nämä tiedot ovat moottoripyöräkohtaisia, jatkuvasti muuttuvia signaaleita. Vasta kun tämä tiedonsiirto vahvistaa avaimen "oikeaksi", moottorin ohjauselektroniikka antaa moottorille luvan käynnistyä. Jos käynnistyksessä käytettävään virta-avaimeen on kiinnitettynä vara-avain, elektroniikka saattaa häiriintyä eikä salli moottorin käynnistymistä. Monitoiminäyttöön ilmestyy varoitus EWS. Säilytä vara-avain aina erillään virta-avaimesta. Vara- ja lisäavain Vara-/lisäavaimia saa ainoastaan BMW Motorrad jälleenmyyjän kautta. Jälleenmyyjä on velvoitettu tarkastamaan tilauksen oikeellisuuden, koska avain on osa turvallisuusjärjestelmää. Jos haluat lukita kadonneen avaimen, Sinulla täytyy olla mukana kaikki muut moottoripyörään kuuluvat avaimet. Lukitun avaimen voi ottaa uudelleen käyttöön. 4 41

46 4 42 Käyttö z Kello Kellon säätäminen Kellon säätäminen ajon aikana saattaa aiheuttaa onnettomuuden. Säädä kello vain moottoripyörän ollessa paikallaan. Kytke sytytysvirta. Pidä näppäintä painettuna, kunnes minuutit 3 vilkkuvat. Paina näppäintä niin monta kertaa, että haluttu minuuttilukema näkyy näytössä. Pidä näppäin painettuna, kunnes minuutit eivät enää vilku. Asetus on päättynyt. Matkamittari Näytön valinta Kytke sytytysvirta. ajotietokoneella TLV Paina näppäintä 2. Pidä näppäintä 1 painettuna, kunnes tunnit 2 vilkkuvat. Paina näppäintä niin monta kertaa, että haluttu tuntilukema näkyy näytössä. Tarvittaessa vaihda näppäimellä 1 ajanottokellosta matkamittariksi. Seuraavat arvot voivat näkyä: Mittarilukema 3 Välimatkamittari 1 (Trip I) Välimatkamittari 2 (Trip II)

47 z Käyttö kun rengaspainevalvonta (RDC) TLV Rengaspaineet Välimatkamittarin nollaus Kytke sytytysvirta. Valitse haluttu välimatkamittari. Paina näppäintä 2, kunnes osamatkamittari on nollautunut. Ajotietokone ajotietokoneella TLV Näytön valinta Kytke sytytysvirta. Paina näppäintä 1 niin monta kertaa, kunnes haluttu arvo on näytössä. Seuraavat arvot voivat näkyä alueella 2: Ympäristön lämpötila ( C) Keskinopeus Keskikulutus Tämänhetkinen kulutus Toimintasäde 4 43

48 4 Ulkolämpötila Keskinopeus 44 Käyttö z Moottoripyörän seistessä moottorin lämpö saattaa vääristää ympäristön lämpötilan 1 mittausta. Jos moottorin lämmön vaikutus käy liian voimakkaaksi, näytössä näkyy väliaikaisesti --. Keskinopeuden 1 laskennassa otetaan huomioon viimeisen nollauksen jälkeen kulunut aika. Ajon keskeytyksiä, jolloin moottori on ollut sammutettuna, ei oteta huomioon. Paina näppäintä 1, kunnes keskinopeus on nollautunut. Keskikulutus Jos ulkolämpötila laskee 3 C:n alapuolelle, lämpötilanäyttö vilkkuu varoittaen mahdollisesta mustan jään muodostumisesta. Kun lämpötila ensimmäisen kerran alittaa tämän rajan, näyttö alkaa näyttää automaattisesti lämpötilaa riippumatta siitä, mitkä näytön asetukset olivat. Keskinopeuden nollaus Kytke sytytysvirta. Valitse keskinopeus. Keskikulutuksen 1 laskennassa otetaan huomioon viimeisen nollauksen jälkeen kulutettu polttoai-

49 z Käyttö nemäärä ja tuona aikana ajetut kilometrit. Tämänhetkinen kulutus Toimintasäde 4 Keskikulutuksen nollaus Kytke sytytysvirta. Valitse keskikulutus. 45 Paina näppäintä 1, kunnes keskikulutus on nollautunut. Näytössä näkyy tämänhetkinen kulutus 1. Toimintasäde 1 ilmoittaa, minkä matkan jäljellä olevalla polttoaineella voi vielä ajaa. Laskeminen suoritetaan polttoainemäärän ja tätä varten lasketun keskikulutuksen perusteella, joka ei aina välttämättä ole sama kuin näyttöön haettavissa oleva arvo. Jos polttoainemäärä ylittää säiliön geometriasta riippuvan mittausalueen, polttoainemäärää ei enää pystytä määrittämään tarkasti. Tällä alueella ilmoitetaan vähimmäistoimintasäde, joka perustuu mitattavissa olevaan polttoainemäärään. Tämän vähimmäistoi-

50 4 46 Käyttö z mintasäteen symbolina on >- merkki. Kun polttoaineen määrä pystytään määrittelemään tarkasti, ilmoitetaan toimintasäde tarkemmin. Jos polttoainetta lisätään varamäärän jo alituttua, tankin polttoainemäärän on lisäyksen jälkeen oltava suurempi kuin varamäärä, jotta uusi polttoainemäärä tunnistetaan. Muutoin toimintasäteen näyttöä ei voida päivittää. Laskettu toimintasäde on vain arvio. BMW Motorrad varoittaa luottamasta siihen niin paljoa, että ajaisit toimintasäteen viimeiseen kilometriin saakka. Ajanottokello Matkamittarin asemasta näyttöön voi valita ajanottokellon 3. Näytössä näkyy pisteillä erotettuna tunnit, minuutit, sekunnit ja kymmenesosasekunnit. Jotta ajanottokelloa voi käyttää ajon aikana (Lap-Timerina) paremmin, näppäimen 2 toiminnot ja INFO-näppäimen toiminnot ohjaustangossa voi vaihtaa. Ajanottokellon ja matkamittarin käyttö tapahtuu tällöin INFO-näppäimellä, ja ajotietokoneen käyttö näppäimellä 2. Ajanottokello ottaa aikaa edelleen taustalla, vaikka välillä vaihdettaisiin matkamittarille. Ajanottokello ottaa aikaa edelleen siinäkin tapauksessa, että sytytysvirta kytketään välillä pois päältä. Ajanottokellon käyttö Tarvittaessa vaihda näppäimellä 1 matkamittarista ajanottokelloksi.

51 z Käyttö Ajanottokellon ollessa pysähdyksissä paina näppäintä 2, jolloin se käynnistyy. Ajanottokellon ollessa käynnissä paina näppäintä 2, jolloin se pysähtyy. Pidä näppäintä 2 painettuna ajanottokellon nollaamiseksi. Ajanottokello näyttää Näppäintoimintojen muuttaminen Pidä näppäin 1 ja näppäin 2 painettuna samanaikaisesti, kunnes näyttö on muuttunut. FLASH (kierroslukuvaroituksen näyttö) ja ON tai OFF näkyvät. Paina näppäintä 2. LAP (Lap-Timer) ja ON tai OFF näkyvät. Paina näppäintä 1 niin monta kertaa, kunnes haluttu tila on näytössä. ON: ajanottokellon ja matkamittarin käyttö INFO-näppäimellä, joka sijaitsee ohjaustangossa. OFF: ajanottokellon ja matkamittarin käyttö mittariston näppäimellä 2. Tekemäsi asetuksen tallentamiseksi paina näppäintä 1 ja 2 samanaikaisesti, kunnes näyttö on muuttunut. Kierroslukuvaroitin Kierroslukuvaroitus viestittää kuljettajalle, että punainen kierroslukualue on saavutettu. Tämä signaali ilmaistaan DWA-merkkivalon 1 vilkkumisella punaisena. Signaali säilyy, kunnes vaihdetaan suuremmalle vaihteelle tai alen- 4 47

52 4 48 Käyttö z netaan kierroslukua. Kuljettaja voi aktivoida tai deaktivoida sen. Kierroslukuvaroituksen aktivointi Pidä näppäin 1 ja näppäin 2 painettuna samanaikaisesti, kunnes näyttö on muuttunut. FLASH (kierroslukuvaroituksen näyttö) ja ON tai OFF näkyvät. Paina näppäintä 1, kunnes haluttu tila on näytössä. ON: Kierroslukuvaroitus aktivoitu. OFF: Kierroslukuvaroitus deaktivoitu. Tekemäsi asetuksen tallentamiseksi paina näppäintä 1 ja 2 samanaikaisesti, kunnes näyttö on muuttunut. Rengaspainevalvonta RDC kun rengaspainevalvonta (RDC) TLV RDC-näytön valinta Kytke sytytysvirta. Paina näppäintä 2 niin monta kertaa, kunnes rengaspaineet näkyvät näytössä. Näytössä näkyvät rengaspaineet 3 perustuvat renkaan lämpötilaan 20 C. Vasen arvo ilmoittaa etupyörän rengaspaineen, oikea arvo takapyörän rengaspaineen. Välittömästi sytytysvirran kytkemisen jälkeen näyttöön ilmestyy -- --, sillä rengaspainearvot voidaan välittää vasta, kun nopeus 30 km/h on ylittynyt ensimmäisen kerran.

53 z Käyttö Valot Seisontavalo Seisontavalot syttyvät automaattisesti, kun moottori käynnistyy. Seisontavalot kuormittavat akkua. Kytke virta päälle vain rajoitetuksi ajaksi. Lähivalot Lähivalot syttyvät automaattisesti, kun moottori käynnistyy. Voit kytkeä valot päälle, vaikka moottori on sammutettuna, kytkemällä virran ollessa päällä kaukovalot tai käyttämällä kaukovalovilkkua. Kaukovalot ja kaukovalovilkku Paina katkaisinta 1 eteenpäin, jolloin kaukovalot kytkeytyvät päälle. Vedä katkaisinta 1 taaksepäin, jolloin kaukovalovilkut kytkeytyvät päälle. Pysäköintivalo Katkaise sytytysvirta. Heti sytytysvirran katkaisemisen jälkeen paina näppäin 1 vasemmalle ja pidä siinä, kunnes pysäköintivalot ovat kytkeytyneet päälle. Kytke ja katkaise sytytysvirta pysäköintivalojen kytkemiseksi pois päältä. Suuntavalot Suuntavalojen käyttö Kytke sytytysvirta. Noin kymmenen sekunnin ajon jälkeen tai kun on ajettu noin 200 m, suuntavalot 4 49

54 4 50 kytkeytyvät automaattisesti pois päältä. Hätävilkut Hätävilkkujen käyttäminen Kytke sytytysvirta. Hätävilkut kuormittavat akkua. Kytke hätävilkut päälle vain hetkeksi. Käyttö z Paina näppäintä 1 vasemmalle, jolloin vasemmat suuntavalot kytkeytyvät päälle. Paina näppäintä 1 oikealle, jolloin oikeanpuoleiset suuntavalot kytkeytyvät päälle. Paina näppäin 1 keskiasentoon, jolloin suuntavalot kytkeytyvät pois päältä. Jos sytytysvirta kytkettynä käytetään suuntavalon katkaisinta, suuntavalo korvaa varoitusvilkkujen toiminnan niin kauan kuin katkaisinta painetaan. Kun suuntavalon katkaisinta ei enää paineta, varoitusvilkut aktivoituvat jälleen. Paina näppäintä 1, jolloin hätävilkut kytkeytyvät päälle. Sytytysvirran voi katkaista. Paina näppäintä 1 uudelleen, jolloin hätävilkut kytkeytyvät pois päältä.

55 z Käyttö Sytytysvirran hätäkatkaisin a b Moottori sammutettu Toiminta-asento Lämpökahvojen takia kasvanut virrankulutus saattaa purkaa akun ajettaessa alemmalla kierroslukualueella. Jos akku ei ole kunnolla latautunut, kahvojen lämmitys kytkeytyy pois päältä käynnistyvyyden parantamiseksi Sytytysvirran hätäkatkaisin Sytytysvirran hätäkatkaisimen käyttö ajon aikana saattaa lukita takapyörän ja aiheuttaa kaatumisen. Älä käytä sytytysvirran hätäkatkaisinta ajon aikana. Sytytysvirran hätäkatkaisimen avulla moottorin voi sammuttaa helposti ja nopeasti. Lämpökahvat lämpökahvoilla TLV Lämpökahvojen käyttäminen Käynnistä moottori. Kahvojen lämmitys toimii vain moottorin käydessä. Kun moottori sammutetaan, kahvojen lämmitys on kytkettävä uudelleen toimintaan moottorin käynnistämisen jälkeen. Paina näppäintä 1 niin monta kertaa, että haluttu lämmitystaso näkyy näytössä.

56 4 52 Käyttö z Lämpökahvojen lämmityksessä on kaksi tehoa. Toinen teho 2 lämmittää kahvat nopeasti; sen jälkeen on hyvä kytkeä päälle ensimmäinen teho. 50 %:n lämmitysteho Kytkin Kytkinkahvan säätäminen Kytkinkahvan säätäminen ajon aikana saattaa aiheuttaa onnettomuuden. Säädä kytkinkahva vain moottoripyörän ollessa paikallaan. Säätöpyörä kiertyy kevyemmin, kun samalla painat kytkinkahvaa eteenpäin. Jarrut Jarrukahvan säätäminen Jos jarrunestesäiliön asentoa muutetaan, jarrujärjestelmään saattaa päästä ilmaa. Älä käännä ohjaustangon hallintalaitteita eikä ohjaustankoa. Jarrukahvan säätäminen ajon aikana saattaa aiheuttaa onnettomuuden. Säädä jarrukahva vain moottoripyörän ollessa paikallaan. 100 %:n lämmitysteho Jos tämän jälkeen ei tehdä muutoksia, valittu lämmitystaso valitaan käyttöön. Kierrä säätöruuvia 1 myötäpäivään, jolloin etäisyys kytkinkahvan ja käsikahvan välillä suurenee. Kierrä säätöruuvia 1 vastapäivään, jolloin etäisyys kytkinkahvan ja käsikahvan välillä pienenee.

57 z Käyttö Peilit Peilien säätäminen Peilin varren säätäminen 4 53 Kierrä säätöruuvia 1 myötäpäivään, jolloin etäisyys jarrukahvan ja käsikahvan välillä suurenee. Kierrä säätöruuvia 1 vastapäivään, jolloin etäisyys jarrukahvan ja käsikahvan välillä pienenee. Säätöpyörä kiertyy kevyemmin, kun samalla painat jarrukahvaa eteenpäin. Peilit voi säätää haluttuun asentoon kiertämällä. Vedä peilin varressa oleva suojus 1 ylös. Löysää mutteri 2. Kierrä peilin varsi haluttuun asentoon. Kiristä mutteri kiristysmomenttiin, pidä samalla kiinni peilin varresta. Vastamutteri, peili kiinnityselementtiin 10 Nm Vedä suojus kierreliitoksen päälle.

58 4 54 Käyttö z Jousen esijännitys Säätäminen Jousen esijännityksen takapyörällä tulee vastata moottoripyörän kuormaa. Kuorman lisääminen merkitsee, että jousen esijännitystä tulee lisätä, ja painon pieneneminen puolestaan jousen esijännityksen pienentämistä. Takajousen esijännityksen säätäminen Istuimen irrottaminen ( 57). Huonosti sovitettu jousen esijännitys ja vaimennus heikentävät moottoripyörän ajoominaisuuksia. Sovita vaimennus jousen esijännityksen mukaan. Takajousen esijännityksen perussäätö Kierrä säätöruuvia vastapäivään ääriasentoon saakka ja sitten 12 pykälää takaisin (Täyteen tankattu, kuljettaja 85 kg) Ota moottoripyörän työkalu 1 esille. Jousen esijännityksen lisäämiseksi kierrä käsipyörää 2 moottoripyörän työkalun avulla myötäpäivään. Jousen esijännityksen pienentämiseksi kierrä käsipyörää 2 moottoripyörän työkalun avulla vastapäivään. Aseta moottoripyörän työkalu 1 paikalleen. Istuimen kiinnittäminen ( 57).

59 z Käyttö Vaimennus Säätäminen Vaimennus tulee sovittaa tienpinnan koostumuksen ja jousen esijännityksen mukaan. Epätasainen ajotie vaatii pehmeämmän vaimennuksen kuin tasainen ajotie. Jousen esijännityksen lisääminen edellyttää kovemman vaimennuksen, ja jousen esijännityksen pienentäminen puolestaan pehmeämmän vaimennuksen. Takaiskunvaimentimen säätö Pysäköi moottoripyörä tasaiselle ja kiinteälle alustalle. Säädä vaimennusta säätöruuvista 1. Vaimennuksen lisäämiseksi kierrä säätöruuvia 1 myötäpäivään. Vaimennuksen pienentämiseksi kierrä säätöruuvia 1 vastapäivään. Takaiskunvaimennuksen perussäätö Kierrä säätöruuvia myötäpäivään ääriasentoon saakka ja sitten 3/4 kierrosta takaisin (Täyteen tankattu, kuljettaja 85 kg) Renkaat Rengaspaineiden tarkastus Väärä rengaspaine heikentää moottoripyörän ajo-ominaisuuksia ja alentaa renkaiden ikää. Varmista, että rengaspaine on oikea. Suurissa nopeuksissa pystysuoraan asennetut venttii- 4 55

60 4 56 Käyttö z lineulat saattavat aueta itsestään keskipakovoiman vaikutuksesta. Yhtäkkisen rengaspaineen laskun välttämiseksi käytä takapyörässä venttiilihattua, jossa on kuminen tiivisterengas. Varmista, että hattu on kunnolla kiinni. Pysäköi moottoripyörä tasaiselle ja kiinteälle alustalle. Tarkasta rengaspaineet seuraavien tietojen mukaan. Rengaspaine edessä Ajovalot Ajovalojen säätö oikean- /vasemmanpuoleinen liikenne Jos moottoripyörällä ajetaan maahan, jossa on toisen puoleinen liikenne, epäsymmetriset lähivalot häikäisevät vastaantulevaa liikennettä. Säädätä ajovalot vallitseviin ajoolosuhteisiin ammattitaitoisessa huoltopisteessä, mieluiten BMW Motorrad -huoltopisteessä. Jos olet epävarma siitä, onko ajovalojen perussäätö oikea, käänny ammattitaitoisen huoltopisteen, mieluiten BMW Motorrad huoltopisteen, puoleen. Valojen korkeuden säätäminen 2,5 bar (Rengas kylmä) Rengaspaine takana 2,9 bar (Rengas kylmä) Jos rengaspaine riittämätön: Korjaa rengaspaine. Valojen korkeus ja jousen esijännitys Koska jousen esijännitys muuttuu kuormauksen mukaan, ajovalojen korkeus pysyy yleensä vakiona. Vain jos moottoripyörässä on erittäin paljon kuormaa, jousen esijännitys ei ehkä ole riittävä. Tällöin valojen korkeus on sovitettava kuormattuun painoon. Löysää vasen ja oikea ruuvi 1. Säädä valonheitin kallistamalla sitä hieman. Kiristä vasen ja oikea ruuvi 1.

61 z Käyttö Valaisuetäisyyden perussäätö Irrota istuin ja aseta se pehmustepuoli alaspäin sileälle ja puhtaalle pinnalle. Istuimen kiinnittäminen 4 57 Löysää vasen ja oikea ruuvi 1. Säädä valonheitin kallistamalla sitä kevyesti siten, että kärki 2 osoittaa merkkiä 3 kohti. Kiristä vasen ja oikea ruuvi 1. Istuin Istuimen irrottaminen Pysäköi moottoripyörä tasaiselle ja kiinteälle alustalle. Kierrä istuimen lukkoa 1 avaimella vasemmalle ja pidä siinä asennossa, paina samalla istuinta takareunasta alaspäin. Aseta istuin kannattimeen 2. Paina istuinta takareunasta voimakkaasti alaspäin. Istuin lukittuu kuuluvasti. Nosta istuinta takareunasta ja vapauta avain.

62 4 58 Käyttö z

63 z Ajaminen Ajaminen Turvallisuusohjeita Tarkistuslista Käynnistys Sisäänajo Jarrut Moottoripyörän pysäköiminen Polttoaineen lisääminen Moottoripyörän kiinnittäminen kuljetusta varten

64 5 60 Ajaminen z Turvallisuusohjeita Ajovarusteet Älä koskaan aja ilman näitä varusteita! Sinulla pitää aina olla Kypärä Ajopuku Ajokäsineet Saappaat Tämä koskee myös lyhyitä matkoja ja kaikkia vuodenaikoja. BMW Motorrad jälleenmyyjä neuvoo Sinua mielellään. Jälleenmyyjältä löydät myös oikeat varusteet jokaiseen käyttötarkoitukseen. Nopeus Pidä varsinkin suurilla nopeuksilla ajaessasi aina mielessä, että moottoripyörän käyttäytymiseen vaikuttavat negatiivisesti monet eri tekijät, joista esimerkkejä ovat seuraavat: Jousituksen ja vaimennuksen säätö Epätasainen kuorma Löysät ajovarusteet Liian pieni rengaspaine Huono renkaan kulutuspinnan syvyys Ja monet muut. Oikea kuormaus Liian suuri ja epätasainen kuorma saattaa heikentää moottoripyöräsi ajovakautta. Suurinta sallittua kokonaispainoa ei saa ylittää, ja kuormausohjeita on noudatettava. Alkoholi ja huumeet Jo pienet määrät alkoholia tai huumeita voivat vaikuttaa haitallisesti havaintokykyysi, kykyysi arvioida tilanteita ja tehdä ratkaisuja sekä hidastaa refleksejäsi. Lääkkeiden käyttö voi vielä vahvistaa näitä haitallisia seurauksia. Alkoholin, huumeiden ja/tai lääkkeiden vaikutuksen alaisena ei saa ajaa. Myrkytysvaara Pakokaasut sisältävät väritöntä ja hajutonta, mutta myrkyllistä hiilimonoksidia. Pakokaasujen hengittäminen on terveydelle vaarallista ja voi johtaa tajuttomuuteen, jopa kuolemaan. Älä hengitä pakokaasuja. Moottorin ei saa antaa käydä suljetussa tilassa. Korkeajännite Sytytysjärjestelmän jännitettä johtavien osien koskettaminen moottorin käydessä voi aiheuttaa sähköiskun. Älä koske mihinkään sytytysjärjestelmän osaan moottorin käydessä.

65 z Ajaminen Katalysaattori Jos sytytyskatkosten seurauksena polttoainetta pääsee katalysaattoriin, vaarana on katalysaattorin ylikuumeneminen ja vaurioituminen. Ota siksi huomioon seuraavat seikat: Älä aja polttoainesäiliötä tyhjäksi Moottori ei saa käydä sytytystulpan pistokkeen ollessa irrotettuna Sammuta moottori heti, jos käyntikatkoksia esiintyy Täytä säiliöön vain lyijytöntä polttoainetta Noudata ehdottomasti määrättyjä huoltovälejä Palamaton polttoaine tuhoaa katalysaattorin. Noudata katalysaattorin suojaamiseksi annettuja ohjeita. Palovaara Pakoputkistoon voi muodostua korkeita lämpötiloja. Jos herkästi syttyvät materiaalit (esimerkiksi heinät, lehdet, ruoho, vaatteet tai matkatavarat jne.) joutuvat kosketukseen pakoputkiston kanssa, ne saattavat syttyä palamaan. Varmista, että mitään herkästi syttyviä materiaaleja ei joudu kosketukseen kuuman pakoputkiston kanssa. Jos moottori käy pitkähkön aikaa paikallaan, jäähdytys ei ole riittävä, ja seurauksena voi olla ylikuumeneminen. Ääritapauksessa moottoripyörä saattaisi syttyä palamaan. Älä käytä moottoria tarpeettomasti tai pidempää aikaa paikallaan. Lähde heti liikkeelle käynnistyksen jälkeen. Moottorinohjausjärjestelmän ohjausyksikön manipulointi Moottorin ohjausyksikön manipulointi voi vahingoittaa moottoripyörää ja siten aiheuttaa onnettomuuden. Moottorin ohjausyksikköä ei saa käsitellä mitenkään. Moottorin ohjausyksikön manipulointi voi aiheuttaa mekaanista kuormitusta, johon moottoripyörän rakenneosia ei ole suunniteltu. Takuu ei kata tällaisista toimista aiheutuvia vaurioita. Moottorin ohjausyksikköä ei saa käsitellä mitenkään. Tarkistuslista Käytä seuraavaa tarkistusluetteloa apuna tarkastaessasi ennen jokaista ajoa tärkeät toiminnot, säädöt ja kulumisrajat: 5 61

66 5 62 Ajaminen z Jarrujen toiminta Etu- ja takajarrun jarrunestemäärät Kytkimen toiminta Vaimennuksen säätö ja jousen esijännitys Renkaiden kulutuspinnan syvyys ja rengaspaineet Laukkujen ja matkatavaroiden kunnollinen kiinnitys Säännöllisin väliajoin: Moottoriöljyn määrä (jokaisen tankkauspysähdyksen yhteydessä) Jarrupalojen kuluneisuus (joka kolmannen tankkauspysähdyksen yhteydessä) Ketjun kireys ja voitelu Käynnistys Sivuseisontatuki Moottoripyörää ei voi käynnistää, jos sivuseisontatuki on esillä ja vaihde on kytkettynä. Jos moottoripyörä käynnistetään moottorin käydessä tyhjäkäyntiä ja jos sitten vaihde kytketään sivuseisontatuen ollessa esillä, moottori sammuu. Vaihteisto Moottoripyörän voi käynnistää moottorin käydessä tyhjäkäyntiä tai kun vaihde on kytkettynä ja kytkinkahva vedettynä. Paina kytkintä vasta sytytysvirran kytkemisen jälkeen; muutoin moottori ei käynnisty. Älä anna moottoripyörän rullata pidempää aikaa äläkä työnnä sitä pidempää matkaa moottorin ollessa sammutettuna. Kytke sytytysvirta. Käynnistystarkastus suoritetaan. ( 63) BMW Motorrad ABS:llä TLV ABS-itsetestaus suoritetaan. ( 63) Moottorin käynnistys Vaihteiston voitelu on varmistettu vain moottorin käydessä. Riittämätön voitelu saattaa vaurioittaa vaihteistoa. Paina käynnistyskatkaisinta 1. Erittäin alhaisissa lämpötiloissa voi olla tarpeen käyttää kaasukahvaa käynnistettäessä. Kun ulkolämpötila on alle

67 z Ajaminen 0 C, vedä kytkinkahvasta kun olet ensin kytkenyt sytytysvirran. Jos akun jännite ei ole riittävä, käynnistys keskeytyy automaattisesti. Ennen kuin yrität käynnistää uudelleen, lataa akku tai ota käynnistysapua. Moottori käynnistyy. Jos moottori ei jostain syystä käynnistyisi, jaksossa "Tekniset tiedot" olevasta vikataulukosta saattaa olla apua. ( 122) Käynnistystarkastus Sytytysvirran kytkemisen jälkeen mittaristo suorittaa näyttöjen ja varoitus- ja merkkivalojen yleisen testin, Pre-Ride-Check (käynnistystarkastus). Testi keskeytyy, jos moottori käynnistetään ennen sen päättymistä. Vaihe 1 Kierrosluku- ja nopeusmittarin osoittimet ajetaan ääriasentoihinsa Samalla kaikki varoitus- ja merkkivalot kytkeytyvät peräkkäin päälle. Merkkivalokentässä vasemmalla: Kaukovalojen merkkivalo Yleinen varoitusvalo keltainen Jäljellä olevan polttoainemäärän varoitusvalo Öljynpaineen varoitusvalo BMW Motorrad ABS:llä TLV Lisäksi: ABS-varoitusvalo Merkkivalokentässä nopeusmittarin alapuolella: Vasemman suuntavalon merkkivalo Tyhjäkäynnin merkkivalo Oikean suuntavalon merkkivalo Vaihe 2 Yleinen varoitusvalo vaihtuu keltaisesta punaiselle. Vaihe 3 Kierrosluku- ja nopeusmittarin osoittimet palaavat lähtöasentoihinsa. Samalla kaikki päälle kytketyt varoitus- ja merkkivalot kytkeytyvät pois päältä päinvastaisessa järjestyksessä. Mikäli joku osoittimista ei liikkunut tai joku mainituista varoitusja merkkivaloista ei kytkeytynyt päälle: Jos jokin varoitusvalo ei voi syttyä palamaan, mahdollisia toimintahäiriöitä ei pystytä näyttämään. Varmista, että kaikki varoitus- ja merkkivalot ilmestyvät näyttöön. Poistata vika mahdollisimman nopeasti ammattitaitoisessa huoltopisteessä, mieluiten BMW Motorrad huoltopisteessä. ABS-itsetestaus BMW Motorrad ABS:llä TLV 5 63
