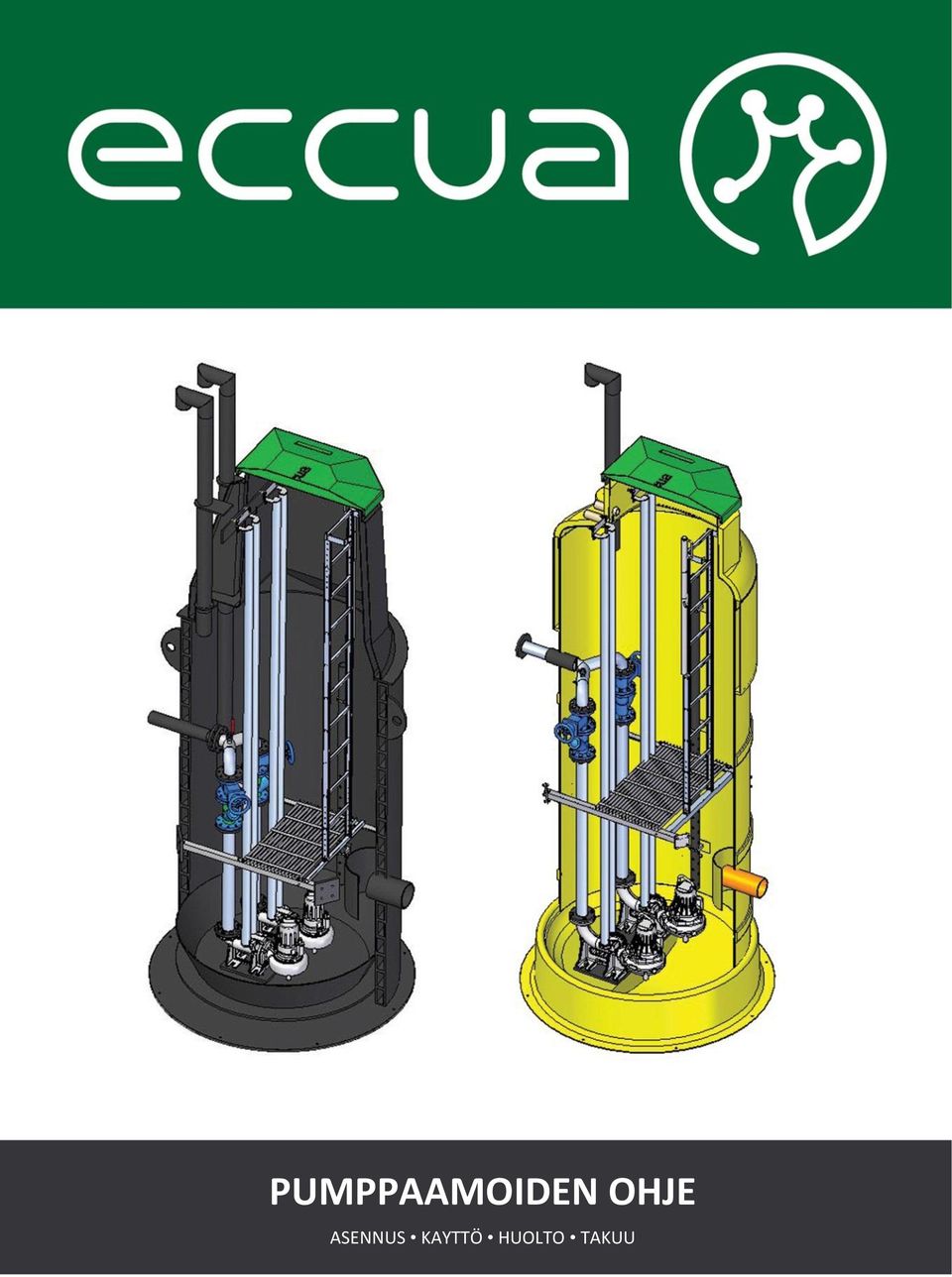

PUMPPAAMOIDEN OHJE ASENNUS KAYTTÖ HUOLTO TAKUU

Transkriptio

1 PUMPPAAMOIDEN OHJE ASENNUS KAYTTÖ HUOLTO TAKUU

2 Kiitos, että olet hankkinut Eccuan valmistaman tuotteen ja toivomme, että tuote vastaa suurimpia odotuksiasi! SISÄLLYSLUETTELO Pumppaamon nostaminen 2 Pumppaamon asennuas 3 Pumppaamon käyttö 8 Huolto 10 Takuu 11 Tuottaja: Eccua OÜ Harku tee 3560 * Tabasalu Viro Puh myyk@eccua.ee

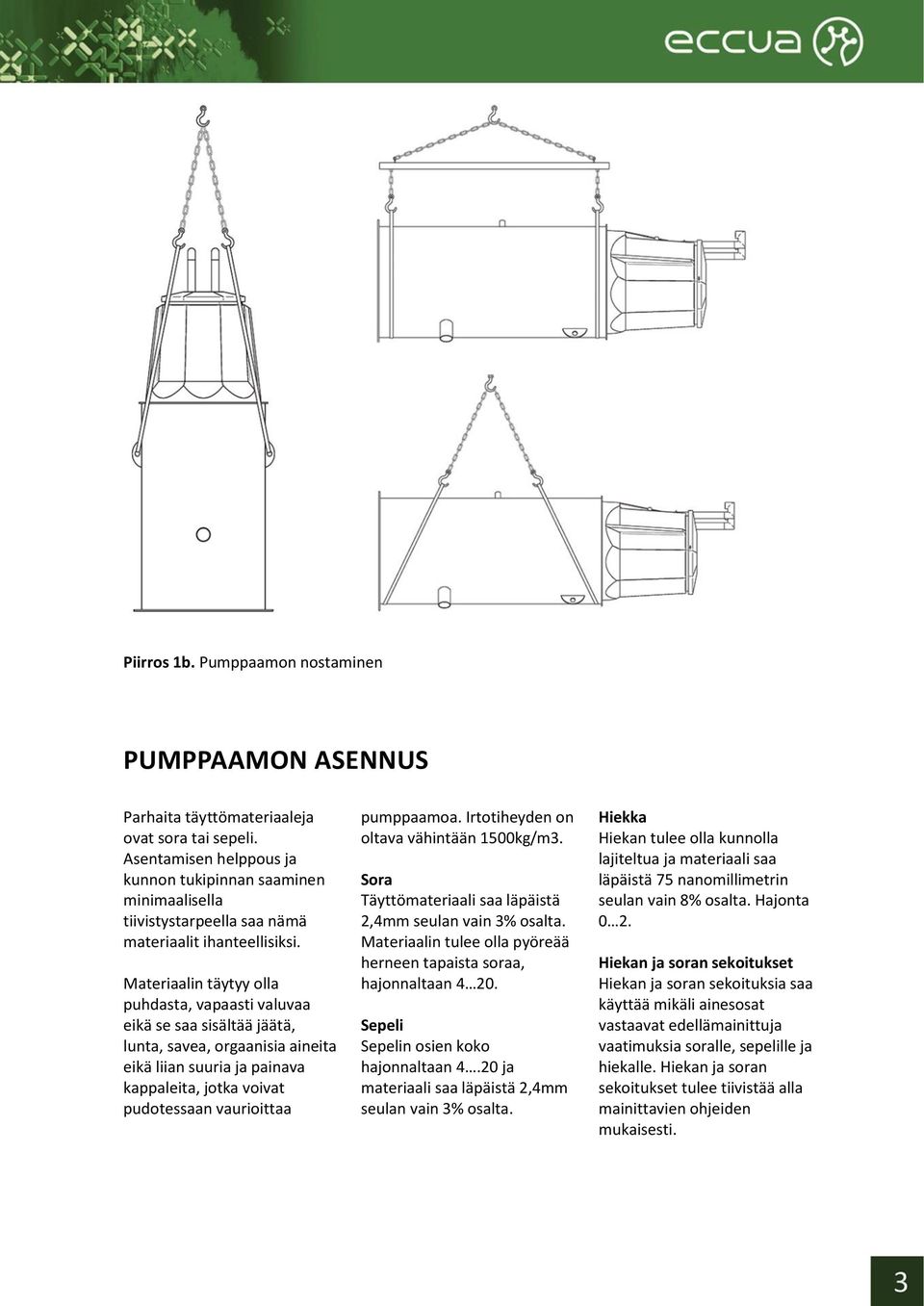

3 Eccuan pumppaamot toimitetaan koottuina ja käyttövalmiina, pumppaamot on valmistettu lasikuidusta tai PE-levystä riippuen työselityksestä ja asiakkaan vaatimuksista. PUMPPAAMON NOSTAMINEN Käytä nostoliinoja pumppaamon nostamiseen. Teräsvaijereita eikä ketjuja ei saa panna pumppaamon ympäri. Käytä kaikki olemassa olevia tai pumppaamoon merkittyjä nostotapoja (katso piirros 1a ja 1b). Käytä pystysuoria nostoliinoja pumppaamon nostamiseksi pohjalaatalle. Nostopisteitä tulee olla vähintään kaksi. Piirros 1a. Lasikuitupumppaamon nostaminen

4 Piirros 1b. Pumppaamon nostaminen PUMPPAAMON ASENNUS Parhaita täyttömateriaaleja ovat sora tai sepeli. Asentamisen helppous ja kunnon tukipinnan saaminen minimaalisella tiivistystarpeella saa nämä materiaalit ihanteellisiksi. Materiaalin täytyy olla puhdasta, vapaasti valuvaa eikä se saa sisältää jäätä, lunta, savea, orgaanisia aineita eikä liian suuria ja painava kappaleita, jotka voivat pudotessaan vaurioittaa pumppaamoa. Irtotiheyden on oltava vähintään 1500kg/m3. Sora Täyttömateriaali saa läpäistä 2,4mm seulan vain 3% osalta. Materiaalin tulee olla pyöreää herneen tapaista soraa, hajonnaltaan Sepeli Sepelin osien koko hajonnaltaan 4.20 ja materiaali saa läpäistä 2,4mm seulan vain 3% osalta. Hiekka Hiekan tulee olla kunnolla lajiteltua ja materiaali saa läpäistä 75 nanomillimetrin seulan vain 8% osalta. Hajonta 0 2. Hiekan ja soran sekoitukset Hiekan ja soran sekoituksia saa käyttää mikäli ainesosat vastaavat edellämainittuja vaatimuksia soralle, sepelille ja hiekalle. Hiekan ja soran sekoitukset tulee tiivistää alla mainittavien ohjeiden mukaisesti.

5 PUMPPAAMOIDEN ANKKUROINTI Kiila-ankkuri M16 x150 Ankkurointilevy Pumppaamo Betonilaatta YKSITYISKOHTA A Piirros 2. Pumppaamon ankkurointi Pumppaamo tulee ankkuroida paikoilleen maaperän sisältämän nostopaineen neutraloimiseksi ja pumppaamon paikallaan pysymisen varmistamiseksi. Ankkurointilaattojen mitoituksessa tulee huomioida maaperän sisältämän veden korkeusasema ja tyhjä pumppaamo (tavallisesti arvioidaan veden taso samaksi maanpinnan kanssa). Siinä tapauksessa nostopaine on sama kuin pumppaamon tilavuus 1 t = 1m3. Ankkurointilaatan painon ja pumppaamon sivujen yläpuolelle ulottuvan maaperän painon tulee olla sama kuin nostopaineen voima. Pumppaamon seinän ja maaperän kitka estää lisäksi pumppaamon nousua. Tuotteen mukaan toimitetaan ankkuripultit M16, läpimitta 1300mm 6kpl, läpimitta 1600mm 8kpl, läpimitta 1900mm 10kpl. Betoninen pohjalaatta Mikäli pohjalaatta on tarpeen, sen tulee olla vähintään 150mm paksu teräsbetonilaatta, jossa on kevyt raudoitusverkko (7mm teräsverkko 200 x 200 ruuduin, 3,02kg/m2), minimilujuudeltaan 21N/mm2 (28 päivän kuluttua). Pohjalaatta asennetaan vaakasuoralle 300mm paksulle mekaanisesti vähintään 95% standarditiiviydestä tiivistetylle hiekkapatjalle. Jos maaperäolosuhteet sitä vaativat, on käytettävä sulfaatinkestävää betonia. Pohjalaatan tulee ulottua vähintään 300mm pumppaamon reunan ulkopuolelle, mikä riittää myös ankkurointiin läpimitaltaan enintään kaksimetrisille pumppaamoille. Pohjalaattana voi käyttää myös betonisia kaivonpohjia tai laattaelementtejä. Läpimitaltaan suurempien pumppaamoiden osalta kysy meiltä neuvoa erikseen. Ankkurointilaatan mittoja voi pienentää paikallisten olosuhteiden mukaan ja neuvotellen suunnittelijan ja säiliön valmistajan kanssa.

6 PUMPPAAMON POHJAN ANKKUROINTI ANKKURIPULTEILLA BETONILAATALLE Ankkurointilaattaan kiinnitetään kaivo pitkin halkaisijaa tasavälein sijoitetuilla korroosionkestävillä kiinnikkeillä ja ankkuripulteilla. Pumppaamon kallistusta ei saa korjata pohjalaatan ja pumppaamon välisillä kiiloilla. Pohjalaatan tulee olla tasainen ilman mitään muhkuroita. 1. Kiila-ankkuri M 16 x Ankkurointilaatta 3. Betonilaatta Piirros 3a. PE-muovisen pumppaamon pohjan ankkurointi ankkuripulteilla betonilaattaan 1. Kiila-ankkuri M16 x Ankkurointilaatta 3. Betonilaatta Piirros 3b. Lasikuitupumppaamon pohjan ankkurointi ankkuripulteilla betonilaattaan 1. Mutteri M16 2. Ankkurointitanko 3. Kiila-ankkuri M16 x 150 Piirros 3c. Lasikuitupumppaamon ankkurointi käyttäen pohjalaattaa

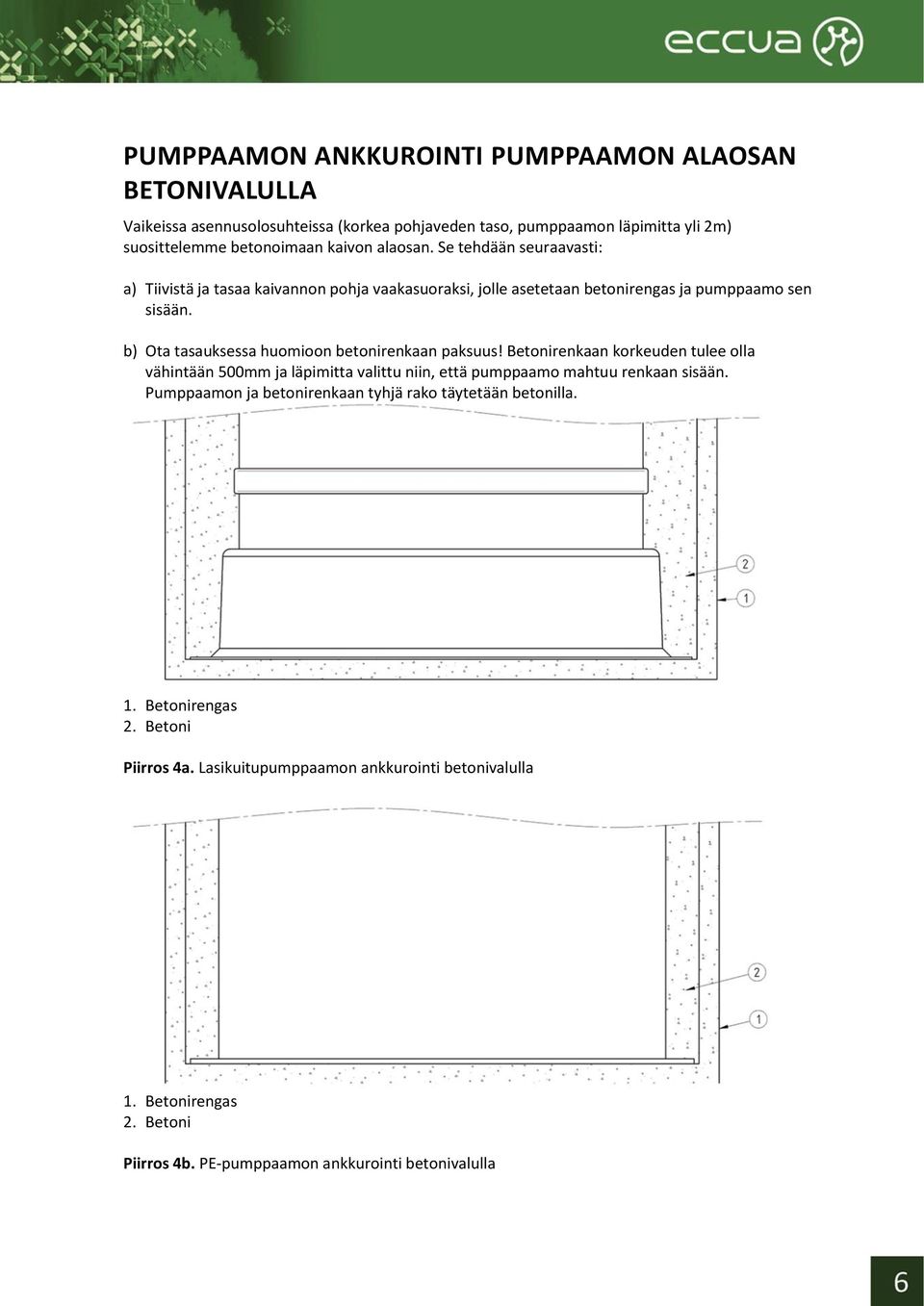

7 PUMPPAAMON ANKKUROINTI PUMPPAAMON ALAOSAN BETONIVALULLA Vaikeissa asennusolosuhteissa (korkea pohjaveden taso, pumppaamon läpimitta yli 2m) suosittelemme betonoimaan kaivon alaosan. Se tehdään seuraavasti: a) Tiivistä ja tasaa kaivannon pohja vaakasuoraksi, jolle asetetaan betonirengas ja pumppaamo sen sisään. b) Ota tasauksessa huomioon betonirenkaan paksuus! Betonirenkaan korkeuden tulee olla vähintään 500mm ja läpimitta valittu niin, että pumppaamo mahtuu renkaan sisään. Pumppaamon ja betonirenkaan tyhjä rako täytetään betonilla. 1. Betonirengas 2. Betoni Piirros 4a. Lasikuitupumppaamon ankkurointi betonivalulla 1. Betonirengas 2. Betoni Piirros 4b. PE-pumppaamon ankkurointi betonivalulla

8 KAIVANNON TÄYTTÖ 1. Tiivistetty perustuspatja 300mm 2. Täyttönä 300mm tiivistetyt kerrokset 3. Maanpinta Piirros 5. Kaivannon täyttö Kaivon ympärys täytetään 30cm paksuilla sora, sepeli tai hiekkakerroksilla tiivistäen joka kerroksen tiiviysasteeseen 95% luonnollisesta tiheydestä. Mikäli ollaan tekemisissä korkean pohjaveden tai muuten märän ja painavan maaperän kanssa (esim. savimaa) käytetään täytössä vain soraa tai sepeliä. Paremman tuloksen saavuttamiseksi suosittelemme täyttämään pumppaamoa vedellä kaivannon täytön tason mukaan. Putkiliitosten kohdilla tulee tiivistäminen toteuttaa erityisen huolellisesti onteloiden syntymisen välttämiseksi. Kun on edetty pumppaamon katon tasalle, asennetaan pumppaamon päälle jäätymisen estämiseksi eristyslevyt (voidaan jättää pois suunnittelijan suostumuksella), jotka ulottuvat metrin verran pumppaamon ulkomittojen ulkopuolelle. Sen jälkeen asennetaan viimeinen täyttökerros. Asennettaessa pumppaamoa viheralueelle tulee varmistua, että pumppaamon huoltokaivon luukku ulottuu vähintään 100mm maanpinnan yläpuolelle, mikä estää sadeveden pääsyn pumppaamoon.

9 Ilman peitekerrosta jätetyt pumppaamot voivat hihnoilla kiinnitettyinäkin alkaa liikkua. Siksi tulee täyttötöiden keskeytyessä täyttää pumppaamo vedellä sen liikkeelle lähdön estämiseksi. Pumppaamoon tulee kaataa vettä vastaavasti täyttötyön tason edistymisen mukaan. Putkiliitosten ja lasikuituisen pumppaamon kaarevan pohjan alla tulee tiivistäminen toteuttaa erityisen huolellisesti onteloiden syntymisen välttämiseksi. Kun on edetty pumppaamon katolle, asennetaan sinne eristyslevy jäätymisen estämiseksi (voi jättää pois suunnittelijan suostumuksella). Eristyslevyt tulee ulottaa metrin verran pumppaamon ulkomittojen ulkopuolelle. Asennetaan viimeinen täyttökerros. Asennettaessa kaivoa viheralueelle tulee varmistua, että kaivon luukku ulottuu vähintään 100mm maanpinnan yläpuolelle, mikä estää sadeveden pääsyn kaivoon. Ilman peitekerrosta jätetyt pumppaamot voivat hihnoilla kiinnitettyinäkin alkaa liikkua. Siksi tulee täyttötöiden keskeytyessä ja pumppaamon ollessa ilman peittävää täyttökerrosta kaataa pumppaamoon vettä painolastiksi. PUMPPAAMON ASENTAMINEN LIIKENNÖITÄVIEN ALUEIDEN ALLE Liikenteen aiheuttaman kuorman pumppaamoon siirtymisen estämiseksi tulee liikennealueiden alaisten pumppaamoiden yhteyteen asentaa kuormantasauslaatta. Pumppaamon päällä olevan täyttömaan paksuuden tulee olla vähintään 500mm. Sen päälle tulee asentaa 150mm paksu teräsbetoninen kuormantasauslaatta. Laatan tulee ulottua joka suunnalla vähintään 300mm pumppaamon ulkopuolelle. 1. Tien päällyste 2. R/b laatta 3. Täyttö 4. Valurautaluukku 5. Betonirengas Piirros 6. Pumppaamon asentaminen liikenteellä kuormitetun alueen alle PUMPPAAMON KÄYTTÄMINEN Pumppaamot on valmistanut Eccua OÜ jäteveden keräämistä ja paineistamattomasta putkistosta, jossa vesi virtaa painovoiman voimalla, paineistettuun putkistoon pumppaamista varten. Pumppaamoon on asennettu kaksi uppopumppua, joita ohjaa ohjausautomatiikka ohjauskortin välityksellä. Ennakkoon säädetyt veden tasojen mukaan käynnistyvät pumput vuorotellen varmistaen pumppujen yhdenmukaisen kuormituksen ja käytön. Kun jäteveden tulo pumppaamoon on tavallista suurempi, voi veden tason korkealla pysyessä käynnistyä myös toinen pumppu.

10 Tarkemmin pumppujen ohjaus, vedenpinnan tasojen ja uivien anturikatkaisijoiden toiminta selviää automatiikan ohjeista. Pumppaamon paineputkiston voi tarvittaessa sulkea poisvirtausputken venttiilillä. Pumppaamon paineistamattoman putkiston sulkemiseksi on pumppaamot varustettu muhvi- tai läppäventtiilillä-. Muhviventtiili sijaitsee pumppaamon ulkopuolella ja läppäventtiili pumppaamon sisällä. Pumppujen asentamiseksi ja irrottamiseksi toimi näin: 1. Avaa pumppaamon luukku Pumppaamon luukun avaamiseksi tulee luukun kiinnityspultteja kiertää vastapäivään! Käytä siihen pakkauksessa mukana toimitettua erityisavainta! Luukun avain on kiinnitetty kuljetuksen ajaksi ilmanvaihtoputkeen. 2. Luukku on auki, kun pultit on kierretty koko pituudeltaan ulos. Avaa luukku ja lukitse luukun tuki lukitusasentoon! Luukkua suljettaessa tulee nostaa tuki pois lukituasennostaan ja sulkea luukku. Lukituspultit kiinnitetään kiertämällä niitä myötäpäivään! 3. Avaa lava lava on sitä varten varustettu nostovaijerein (lavan avaaminen on samoin tarpeen, jos pumppu nostetaan ulos pumppaamosta). 4. Aseta pumpun haarukka ohjauskiskoille ja laske pumppu ohjauskiskoja myöten pikaasennusjalustalle. Varmistu, ettei pumppua nosteta pumpun sähkökaapelista, vaan pumpun sivulla sijaitsevasta ruostumattomasta teräsketjusta. Tarkista pumpun oikea asettaminen pika-asennusjalustalle! Käynnistä sitä varten pumppu käsin ja seuraa mahdollista vuotoa pumpun ja pika-asennusjalustan välissä. Mikäli vuotoa ei esiinny, on pumppu oikeassa toiminta-asennossa! Jos ilmenee vuotoa, tulee pumppua siirtää ketjun avulla kunnes pumppu on oikeassa toiminta-asennossa.

11 Pumpun nostamista varten tarkoitetun ketjun ja lavan avausvaijerin suosittelemme kiinnittämään tikkaisiin tai pumpun ohjauskiskon kiinnikkeeseen. Avaa sulkulaitteisto ennen käynnistämistä käännä sulkuventtiilin kääntöpyörää vastapäivään tai kääntöpyörään merkittyä sanaa OPEN kohti. Pumpun vedenpinnan tasojen säätämisessä tulee tarkistaa, että pumppu kytkeytyy pois päältä tuottajan tarkoittamalla vedenpinnan minimitasolla taso on esitetty pumpun tuottajan esitteessä. Noudata pumpun tuottajan huoltovaatimuksia! Seuraa pumppaamon turvaohjeita ja merkintöjä! Pumppaamon huoltotikkailla voi olla vain yksi ihminen kerrallaan, jolla ei ole mukanaan muita kuin kevyitä ja helposti käsiteltäviä esineitä. KYTKE PUMPUT POIS SÄHKÖJÄRJESTELMÄSTÄ HUOLTOTÖIDEN AJAKSI! (Pumppujen sähköjärjestelmästä poiskytkemisen näkee automatiikan ohjeesta) ENNEN PUMPPAAMOON MENOA TULEE PUMPPAAMOA TUULETTAA VÄHINTÄÄN VIISI MINUUTTIA! HUOLTOTYÖT Jollei hälytyksiä esiinny, tulee pumput nostaa ylös kerran kolmessa kuussa niiden nostoketjujen avulla pitkin nostokiskoja ja arvioida niiden kunto (ks. Pumpun asennus- ja käyttöohje) ja pestä painepesurilla niiden ulkopinnat ja pyöräkammion sisäpinnat! Tarkasta kerran vuodessa sulkulaitteiston toiminta sulje ja avaa laitteisto kerran. Puhdista kerran vuodessa takaiskuventtiilit sinne kerääntyneistä roskista ja saosteesta sulje venttiilit ja avaa takaiskuventtiilin läppä! Pese painepesurilla kuuden kuukauden välein pumppaamon sisäseinät ja puhdista pohja kertyneestä saosteesta riippuen pumppaamosta ja kertyvästä saosteesta voi aikaväli olla tätä lyhempi tai pitempi. Saoste tulee poistaa, kun se ulottuu pumpun runkoon. Saosteen automaattiseen poistoon jokaisella pumpun käyttöjaksolla suosittelemme käyttämään Flygthuuhteluventtiiliä. Pumppaamon huollon jälkeen laske pumput nostokiskoja pitkin takaisin pumppaamoon ja tarkasta niiden toimintakunto. Käytä pumppujen nostamiseen ja laskemiseen ainoastaan siihen tarkoitettua nostoketjua. Puhdista kelluvat anturikatkaisijat ja tasoanturi saosteesta ja liasta, tarkasta pumpun virtajohdon kunto ja pumppaamon metallirakenteiden maadoitus. Ehdottomasti kiellettyä on tehdä sisätöitä yksin! Mikäli pumppu toimii alle normaaliteholla tai kuuluu ääniä, joita ei kuulu kunnossa olevista pumpuista, ilmoittakaa tästä pumppujen toimittajalle Eccua OÜ:lle, jotteivat pumput muutu käyttökelvottomiksi!

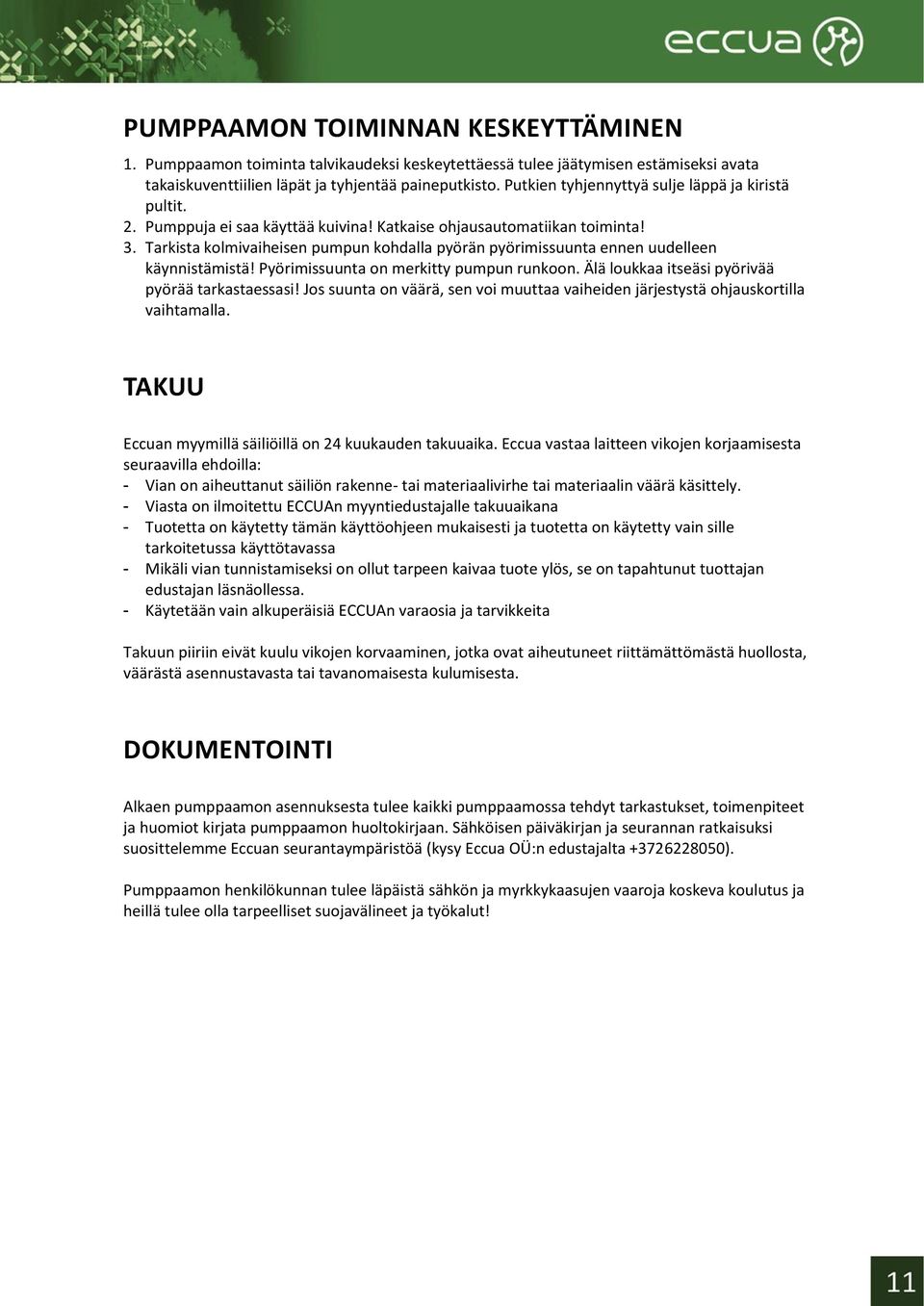

12 PUMPPAAMON TOIMINNAN KESKEYTTÄMINEN 1. Pumppaamon toiminta talvikaudeksi keskeytettäessä tulee jäätymisen estämiseksi avata takaiskuventtiilien läpät ja tyhjentää paineputkisto. Putkien tyhjennyttyä sulje läppä ja kiristä pultit. 2. Pumppuja ei saa käyttää kuivina! Katkaise ohjausautomatiikan toiminta! 3. Tarkista kolmivaiheisen pumpun kohdalla pyörän pyörimissuunta ennen uudelleen käynnistämistä! Pyörimissuunta on merkitty pumpun runkoon. Älä loukkaa itseäsi pyörivää pyörää tarkastaessasi! Jos suunta on väärä, sen voi muuttaa vaiheiden järjestystä ohjauskortilla vaihtamalla. TAKUU Eccuan myymillä säiliöillä on 24 kuukauden takuuaika. Eccua vastaa laitteen vikojen korjaamisesta seuraavilla ehdoilla: - Vian on aiheuttanut säiliön rakenne- tai materiaalivirhe tai materiaalin väärä käsittely. - Viasta on ilmoitettu ECCUAn myyntiedustajalle takuuaikana - Tuotetta on käytetty tämän käyttöohjeen mukaisesti ja tuotetta on käytetty vain sille tarkoitetussa käyttötavassa - Mikäli vian tunnistamiseksi on ollut tarpeen kaivaa tuote ylös, se on tapahtunut tuottajan edustajan läsnäollessa. - Käytetään vain alkuperäisiä ECCUAn varaosia ja tarvikkeita Takuun piiriin eivät kuulu vikojen korvaaminen, jotka ovat aiheutuneet riittämättömästä huollosta, väärästä asennustavasta tai tavanomaisesta kulumisesta. DOKUMENTOINTI Alkaen pumppaamon asennuksesta tulee kaikki pumppaamossa tehdyt tarkastukset, toimenpiteet ja huomiot kirjata pumppaamon huoltokirjaan. Sähköisen päiväkirjan ja seurannan ratkaisuksi suosittelemme Eccuan seurantaympäristöä (kysy Eccua OÜ:n edustajalta ). Pumppaamon henkilökunnan tulee läpäistä sähkön ja myrkkykaasujen vaaroja koskeva koulutus ja heillä tulee olla tarpeelliset suojavälineet ja työkalut!
