Tikkurila-opisto Rakennusmaalauksen suunnittelu. Vanhojen maalipintojen analysoinnista Tutkimuspäällikkö Jukka Järvinen

Transkriptio

1 Tikkurila-opisto Rakennusmaalauksen suunnittelu Vanhojen maalipintojen analysoinnista Tutkimuspäällikkö Jukka Järvinen

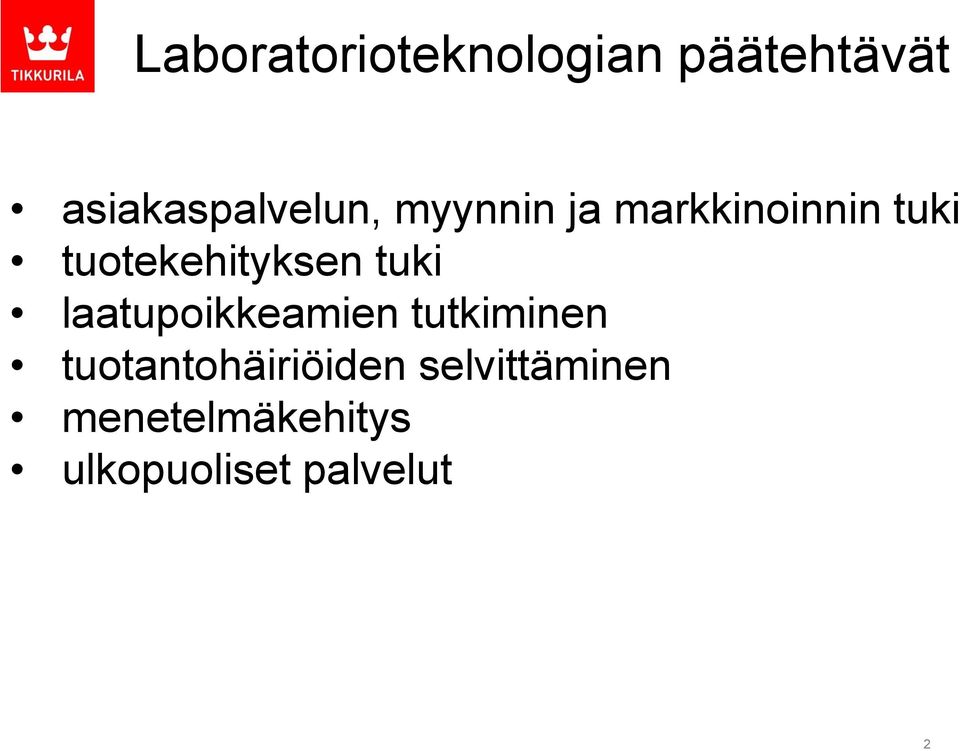

2 Laboratorioteknologian päätehtävät asiakaspalvelun, myynnin ja markkinoinnin tuki tuotekehityksen tuki laatupoikkeamien tutkiminen tuotantohäiriöiden selvittäminen menetelmäkehitys ulkopuoliset palvelut 2

3 Maalin koostumus Täyteaineet 15 % Apuaineet 5 % Vesi ja/tai liuottimet 40 % Pigmentit 20 % Sideaineet 20 % 3

4 Maalipintojen analysoinnista analyysitekniikka on kehitetty vanhojen maalikalvojen tunnistamiseen rakennuskohteissa. kaikki maalikalvot pitää puhdistaa laimealla pesuaineliuoksella ennen analyysiä. irrota maalikalvo esim. veitsen avulla. Useamman maalikerroksen tapauksessa yritetään irrottaa vain pintamaalia. 4

5 Kenttäkokeet suolahappo natriumhydroksidi etanoli lakkabensiini kaasupoltin + kuparilanka luuppi veitsiä pumpulipuikkoja / kangasta / paperia hiontapaperia tulkintataulukko harjoittelua! 5

6 6

7 7

8 1d HCl-koe Laita maalipinnalle pari pisaraa suolahappoa. Katso muodostuuko kaasukuplia. Voimakasta kaasunkehitystä tapahtuu kalkki- ja sementtimaalipinnoilla. Jos tapahtuu vain vähäistä kaasunmuodostumista, on kyseessä todennäköisesti silikaattimaali. HUOM! Lievää kaasunmuodostumista voi tapahtua myös orgaanisilla maaleilla, joissa on runsaasti karbonaatteja. 8

9 Liukeneminen lakkabensiiniin Hiero maalikalvoa minuutti lakkabensiiniin kastetulla pumpulipuikolla tai kangaspalalla. Jos maali ei liukene tai sitä liukenee ainoastaan hyvin vähän, maalikalvo luokitellaan lakkabensiiniin liukenemattomaksi. Huom: Lakkabensiiniin liukenevat maalit perustuvat useimmiten styreeni/akryylihartsiin (esim. Kivitex Kivitalomaali). Vinyylitolueeni/ akryylihartsit liukenevat jonkin verran paremmin lakkabensiiniin kuin vastaava styreeni/akryylihartsi. 9

10 10

11 11

12 12

13 13

14 14

15 puukko minigrip-pussit tussi kirjekuoret Tikkurila Oyj Laboratorioteknologia PL Vantaa 130 /h + alv 15

16 IR-spektroskopia

17 IR-spektroskopian perusteita aineiden tunnistamiseen ja molekyylien rakenteiden selvittäminen näytteeseen kohdistettu lämpö- eli IR-säteily saa aineessa olevat molekyylit värähdys- ja pyörimisliikkeeseen näyte absorboi osan säteilystä ja osa säteilystä päätyy detektorille. detektorisignaalille (interferogrammi) tehdään ns. Fourier muunnos ja signaalista vähennetään ns. tausta --> tuloksena saadaan tutkittavan näytteen IR-spektri. jokaisella kemiallisella yhdisteellä on oma sormenjälki eli IR-spektri, jonka perusteella yhdiste voidaan tunnistaa. 17

18 Interferogrammista IR-spektriksi February 17, 2009 Presenter/Subject 18

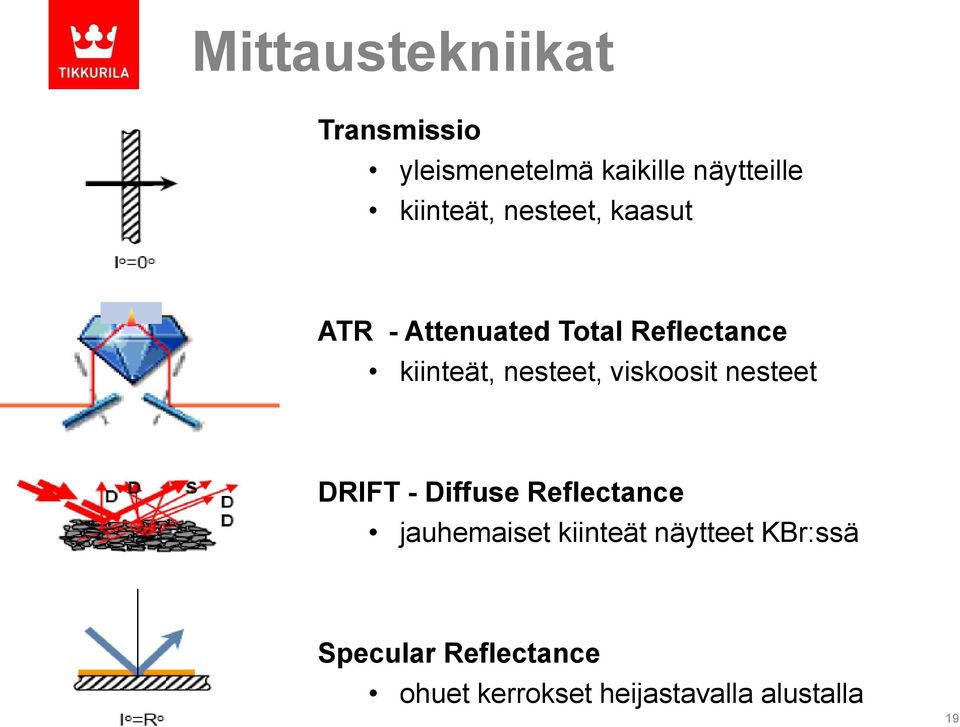

19 Mittaustekniikat Transmissio yleismenetelmä kaikille näytteille kiinteät, nesteet, kaasut ATR - Attenuated Total Reflectance kiinteät, nesteet, viskoosit nesteet DRIFT - Diffuse Reflectance jauhemaiset kiinteät näytteet KBr:ssä Specular Reflectance ohuet kerrokset heijastavalla alustalla February 17, 2009 Presenter/Subject 19

20 20

21 maalityypit kerrosten lukumäärä kerrospaksuudet sävyt 21

22 February 17, 2009 Presenter/Subject 22

23 February 17, 2009 Presenter/Subject 23

24 February 17, 2009 Presenter/Subject 24

25 25

26 February 17, 2009 Presenter/Subject 26

27 %T ,76cm ,18cm ,53cm ,64cm ,64cm-1 670,45cm ,22cm ,33cm cm-1 Name Lin öljymaali m1 Description Lin öljymaali valkoinen ,32cm-1 27

28 %T , 3 8 c m ,04cm-1 991,69cm-1 842,69cm , 0 6 c m ,99cm ,03cm ,18cm ,79cm ,83cm ,88cm-1 643,82cm cm ,39cm-1 28

29

30 %T , 4 4 c m ,96cm ,01cm ,85cm ,64cm ,45cm ,72cm ,57cm ,18cm ,86cm-1 764,75cm-1 636,09cm-1 610,70cm ,20cm-1 956,19cm ,19cm-1 669,91cm ,13cm ,63cm ,16cm ,22cm cm-1 30

31 31

32 97, Alempaa lakkakerrosta %T , , ,0 cm -1 Description: KFA Alempi lakkakerros

33 33

34 34

35 February 17, 2009 Presenter/Subject 35

36 Kalvonpaksuusmittaukset Epätasaiselle puupinnalle ei olemassa kosketukseen perustuvaa kalvonpaksuusmittaria. Maalikalvon paksuuden mittaaminen perustuu standardiin ISO 2808 Determination of film thickness, Fourth edition, Osa A Menetelmässä tutkittavasta kappaleesta otetaan silmämääräisen arvion perusteella edustavat näytteet, joista kalvonpaksuudet mitataan. Menetelmässä huomioidaan vain puun pintaan muodostuvan maalikalvon paksuus. 36

37 Mikroskopia Edustavat näytteet, jotka valetaan näytteille sopivaan hartsiin. Kuivaneet, hiotut ja kiillotetut näytteet kuvataan mikroskooppiin kytketyllä kameralla. Kalvonpaksuudet mitataan kuvista kuvankäsittelyohjelman avulla. 37

38 38

39 39

40 February 17, 2009 Presenter/Subject 40

41 41

42 42

43 February 17, 2009 Presenter/Subject 43

44 February 17, 2009 Presenter/Subject 44
