1 Vaihdemoottorit \ Teollisuusvaihteet \ Käyttötekniikan elektroniikka \ Käyttötekniikan automaatio \ Palvelut EX Räjähdyssuojatut servo-kartiopyörävaihteet BSF.. GB Painos 11/ / FI Käyttöohje

2

3 Sisällysluettelo 1 Tärkeitä käyttöohjetta koskevia ohjeita Tärkeitä ohjeita ja määräystenmukainen käyttö Symbolien selitykset Turvaohjeet Johdanto Yleistä Kuljetus / varastointi / asennus Käyttöönotto / käyttö Tarkastus ja huolto Turvallisuutta koskevia ohjeita räjähdysvaarallisessa ympäristössä käytettäessä Toimitussisältö ja laitteen rakenne Toimituksen sisältö Tyypit ja lisävarusteet Tyyppimerkintä ja tyyppikilpi Vaihteen rakenne Mekaaninen asennus Aloittamista edeltävät toimet Asennustyöhön ryhtymisen edellytykset Tarvittavat työkalut / apuvälineet Vaihteen asennus Vaihteen käyttökuntoon saattaminen räjähdysvaarallisessa ympäristössä Asennus koneikkoon Ilmausventtiilin aktivointi Toisioselementtien asennus umpinaiselle akselille Kytkinosien asennus Moottorin asennus sovitetta EBH.. käyttäen Sovitteella EBH.. varustetun moottorin irrotus Käyttöönotto Vaihteen pinnan ja öljyn lämpötilan mittaus Tarkastus ja huolto Voiteluaineen vaihtovälit Käyttöhäiriöt Asiakaspalvelu Viat ja niiden eliminointi Korjattavaksi lähettäminen Voiteluaineet Yleistä Voiteluainetaulukko, vaihteistoöljy Asennusasennot Yleisiä asennusasentoihin liittyviä ohjeita Servo-kartiopyörävaihdemoottoreiden asennusasennot Vaatimustenmukaisuustodistus Liiteosa Liiteosa Lyhenneluettelo Hakemisto Käyttöohje Räjähdyssuojatut servo-kartiopyörävaihteet BSF.. 3

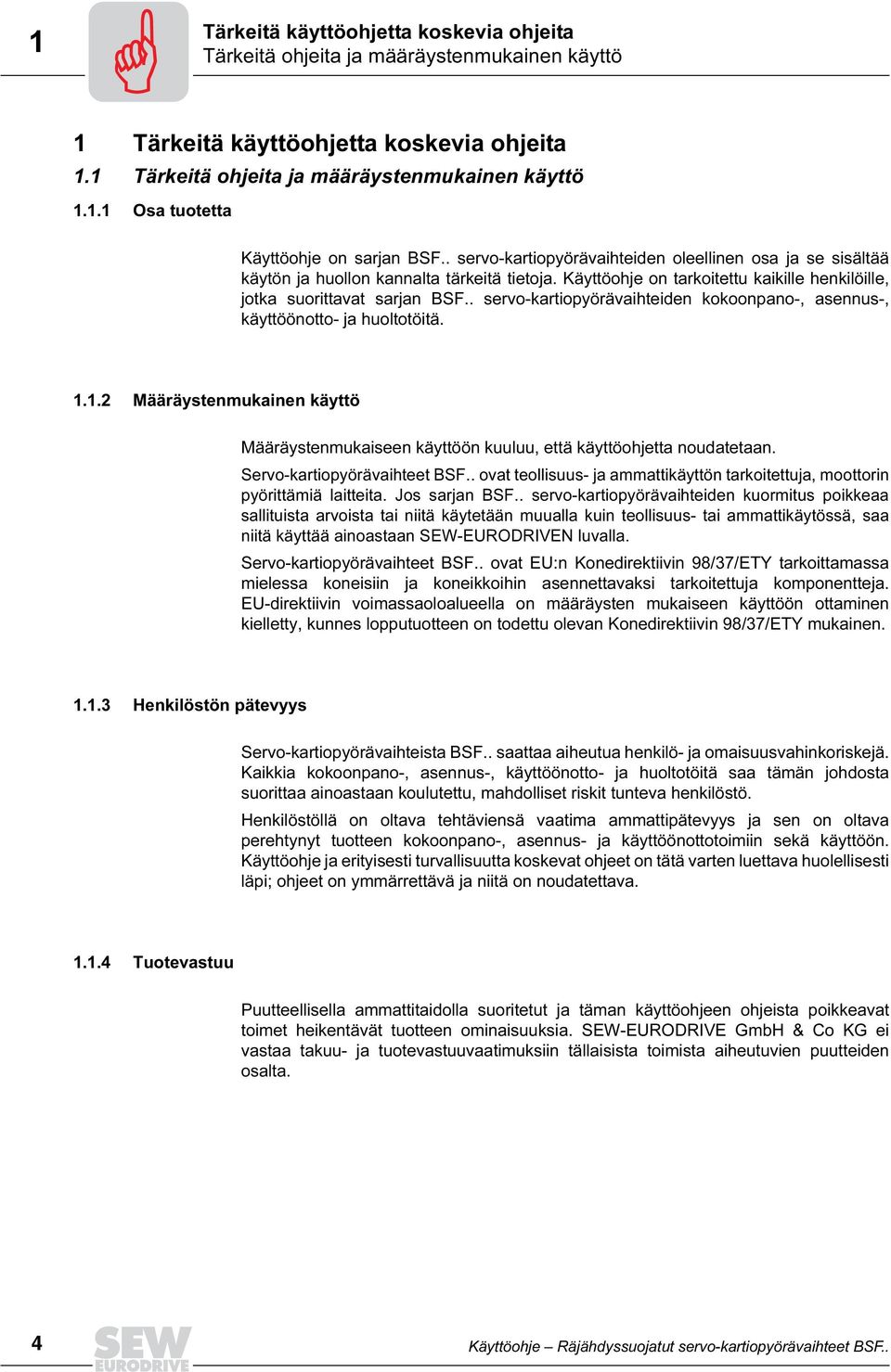

4 1 Tärkeitä käyttöohjetta koskevia ohjeita Tärkeitä ohjeita ja määräystenmukainen käyttö Käyttöohje 1 Tärkeitä käyttöohjetta koskevia ohjeita 1.1 Tärkeitä ohjeita ja määräystenmukainen käyttö Osa tuotetta Käyttöohje on sarjan BSF.. servo-kartiopyörävaihteiden oleellinen osa ja se sisältää käytön ja huollon kannalta tärkeitä tietoja. Käyttöohje on tarkoitettu kaikille henkilöille, jotka suorittavat sarjan BSF.. servo-kartiopyörävaihteiden kokoonpano-, asennus-, käyttöönotto- ja huoltotöitä Määräystenmukainen käyttö Määräystenmukaiseen käyttöön kuuluu, että käyttöohjetta noudatetaan. Servo-kartiopyörävaihteet BSF.. ovat teollisuus- ja ammattikäyttön tarkoitettuja, moottorin pyörittämiä laitteita. Jos sarjan BSF.. servo-kartiopyörävaihteiden kuormitus poikkeaa sallituista arvoista tai niitä käytetään muualla kuin teollisuus- tai ammattikäytössä, saa niitä käyttää ainoastaan SEW-EURODRIVEN luvalla. Servo-kartiopyörävaihteet BSF.. ovat EU:n Konedirektiivin 98/37/ETY tarkoittamassa mielessa koneisiin ja koneikkoihin asennettavaksi tarkoitettuja komponentteja. EU-direktiivin voimassaoloalueella on määräysten mukaiseen käyttöön ottaminen kielletty, kunnes lopputuotteen on todettu olevan Konedirektiivin 98/37/ETY mukainen Henkilöstön pätevyys Servo-kartiopyörävaihteista BSF.. saattaa aiheutua henkilö- ja omaisuusvahinkoriskejä. Kaikkia kokoonpano-, asennus-, käyttöönotto- ja huoltotöitä saa tämän johdosta suorittaa ainoastaan koulutettu, mahdolliset riskit tunteva henkilöstö. Henkilöstöllä on oltava tehtäviensä vaatima ammattipätevyys ja sen on oltava perehtynyt tuotteen kokoonpano-, asennus- ja käyttöönottotoimiin sekä käyttöön. Käyttöohje ja erityisesti turvallisuutta koskevat ohjeet on tätä varten luettava huolellisesti läpi; ohjeet on ymmärrettävä ja niitä on noudatettava Tuotevastuu Puutteellisella ammattitaidolla suoritetut ja täman käyttöohjeen ohjeista poikkeavat toimet heikentävät tuotteen ominaisuuksia. SEW-EURODRIVE GmbH & Co KG ei vastaa takuu- ja tuotevastuuvaatimuksiin tällaisista toimista aiheutuvien puutteiden osalta. 4 Käyttöohje Räjähdyssuojatut servo-kartiopyörävaihteet BSF..

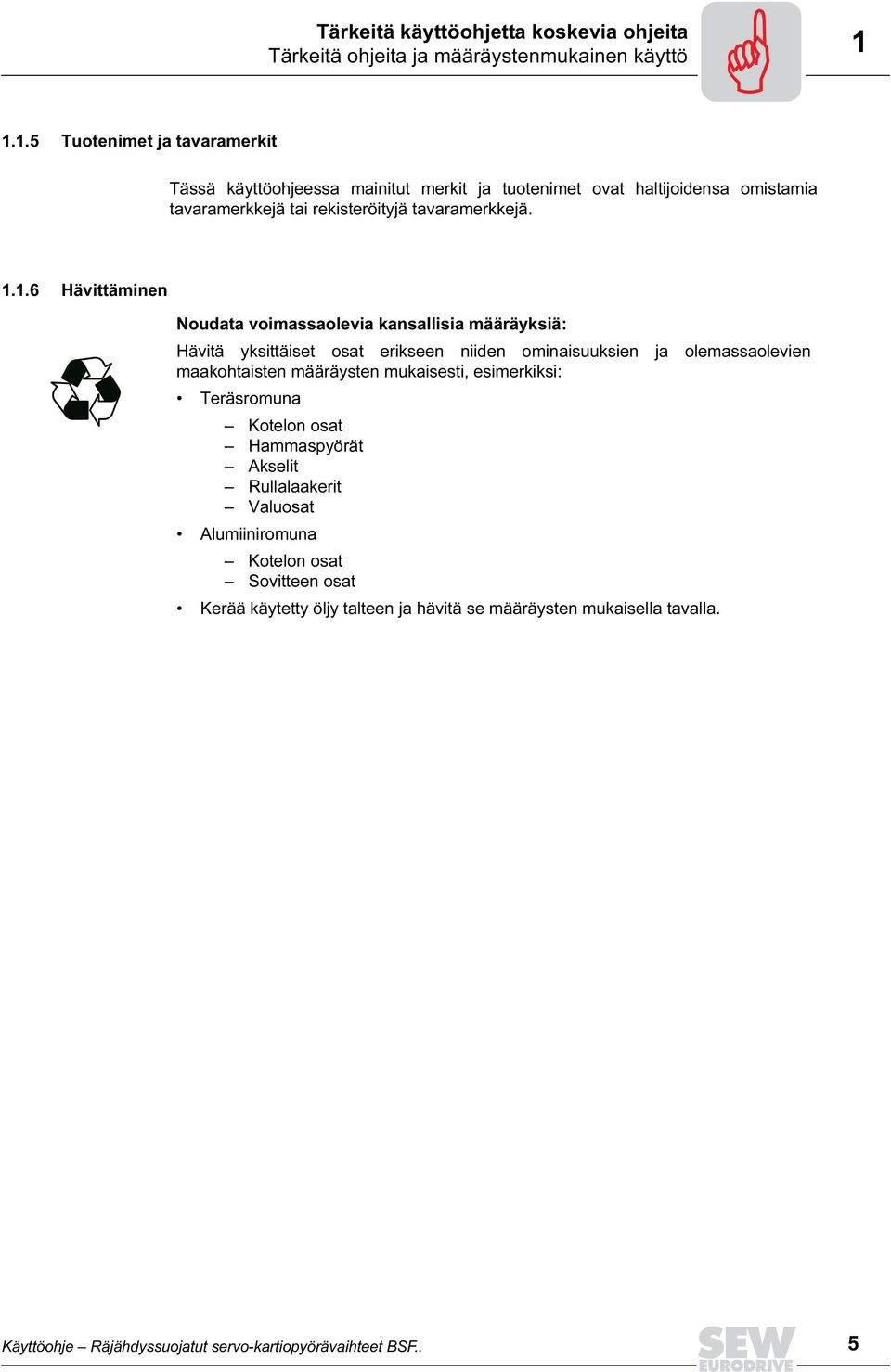

5 Tärkeitä käyttöohjetta koskevia ohjeita Tärkeitä ohjeita ja määräystenmukainen käyttö Tuotenimet ja tavaramerkit Tässä käyttöohjeessa mainitut merkit ja tuotenimet ovat haltijoidensa omistamia tavaramerkkejä tai rekisteröityjä tavaramerkkejä Hävittäminen Noudata voimassaolevia kansallisia määräyksiä: Hävitä yksittäiset osat erikseen niiden ominaisuuksien ja olemassaolevien maakohtaisten määräysten mukaisesti, esimerkiksi: Teräsromuna Kotelon osat Hammaspyörät Akselit Rullalaakerit Valuosat Alumiiniromuna Kotelon osat Sovitteen osat Kerää käytetty öljy talteen ja hävitä se määräysten mukaisella tavalla. Käyttöohje Räjähdyssuojatut servo-kartiopyörävaihteet BSF.. 5

6 1 Tärkeitä käyttöohjetta koskevia ohjeita Symbolien selitykset 1.2 Symbolien selitykset Vaara Varoitukset viittaavat mahdollisiin riskeihin, joista saattaa olla seurauksena vakavia ruumiinvammoja tai hengen menetys. EX Räjähdyssuojausta koskevia tärkeitä ohjeita. Räjähdyskelpoiset kaasuseokset tai pölypitoisuudet saattavat saada sähkökäyttöisten koneiden kuumien, jännitteellisten ja liikkuvien osien yhteydessä aikaan vakavia, jopa hengen menetykseen johtavia tapaturmia. Varoitus Varoitukset viittaavat mahdollisiin tuotteesta aiheutuviin riskeihin, joista saattaa ilman riittäviä varotoimia olla seurauksena vakavia ruumiinvammoja tai jopa hengen menetys. Tätä symbolia käytetään viittaamaan myös omaisuusvahinkoriskeihin. Varo Symboli viittaa sellaisen tilanteen mahdollisuteen, josta saattaa koitua vahinkoa tuotteelle tai ympäristölle. Huomautus Symboli viittaa esim. käyttöönottoa edesauttavaan hyödylliseen informaatioon. Dokumentointiviite Symboli viittaa muihin dokumentteihin kuten esim. käyttöohjeeseen, luetteloon tai datalehteen. 6 Käyttöohje Räjähdyssuojatut servo-kartiopyörävaihteet BSF..

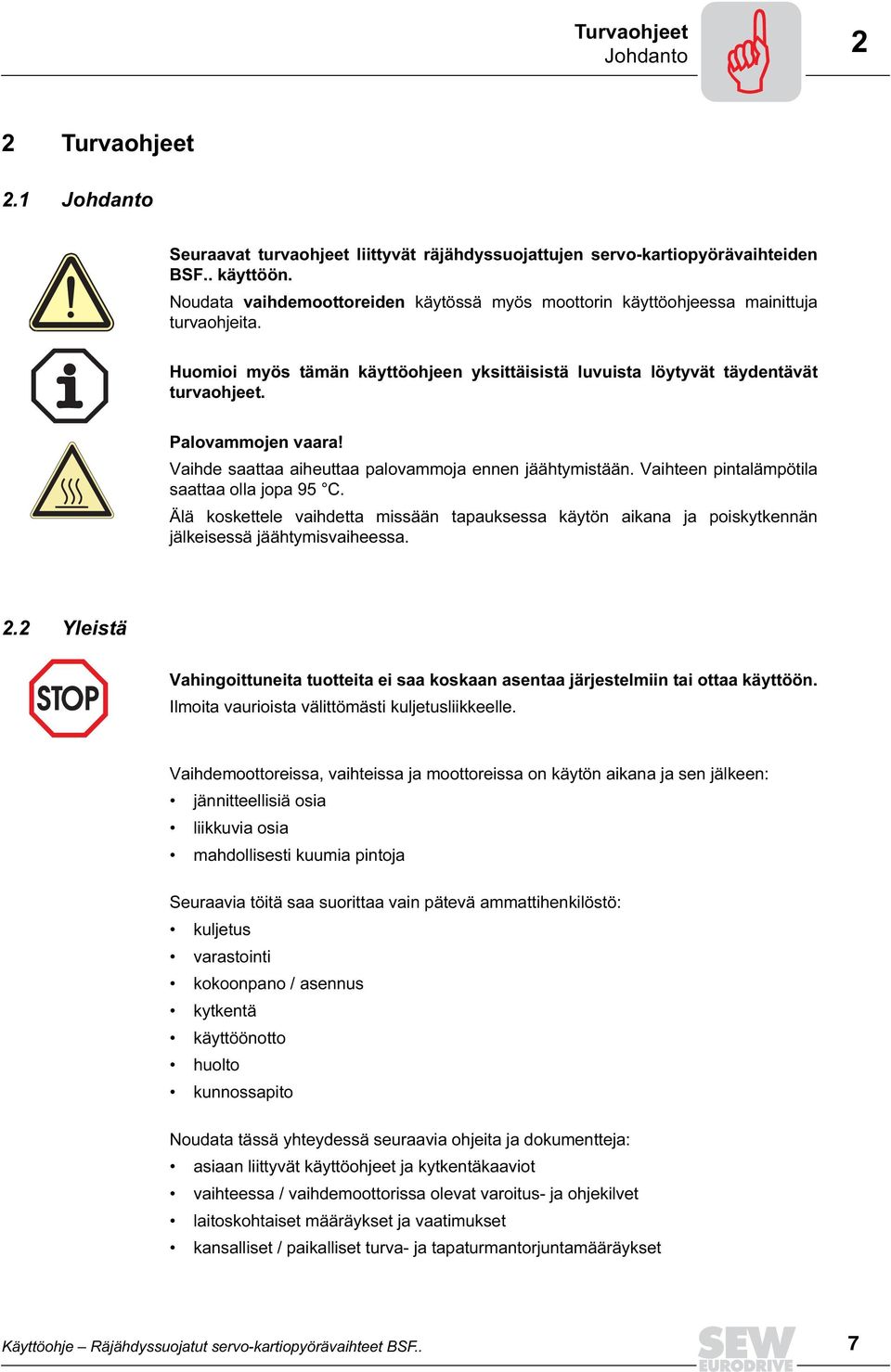

7 Turvaohjeet Johdanto 2 2 Turvaohjeet 2.1 Johdanto Seuraavat turvaohjeet liittyvät räjähdyssuojattujen servo-kartiopyörävaihteiden BSF.. käyttöön. Noudata vaihdemoottoreiden käytössä myös moottorin käyttöohjeessa mainittuja turvaohjeita. Huomioi myös tämän käyttöohjeen yksittäisistä luvuista löytyvät täydentävät turvaohjeet. Palovammojen vaara! Vaihde saattaa aiheuttaa palovammoja ennen jäähtymistään. Vaihteen pintalämpötila saattaa olla jopa 95 C. Älä koskettele vaihdetta missään tapauksessa käytön aikana ja poiskytkennän jälkeisessä jäähtymisvaiheessa. 2.2 Yleistä Vahingoittuneita tuotteita ei saa koskaan asentaa järjestelmiin tai ottaa käyttöön. Ilmoita vaurioista välittömästi kuljetusliikkeelle. Vaihdemoottoreissa, vaihteissa ja moottoreissa on käytön aikana ja sen jälkeen: jännitteellisiä osia liikkuvia osia mahdollisesti kuumia pintoja Seuraavia töitä saa suorittaa vain pätevä ammattihenkilöstö: kuljetus varastointi kokoonpano / asennus kytkentä käyttöönotto huolto kunnossapito Noudata tässä yhteydessä seuraavia ohjeita ja dokumentteja: asiaan liittyvät käyttöohjeet ja kytkentäkaaviot vaihteessa / vaihdemoottorissa olevat varoitus- ja ohjekilvet laitoskohtaiset määräykset ja vaatimukset kansalliset / paikalliset turva- ja tapaturmantorjuntamääräykset Käyttöohje Räjähdyssuojatut servo-kartiopyörävaihteet BSF.. 7

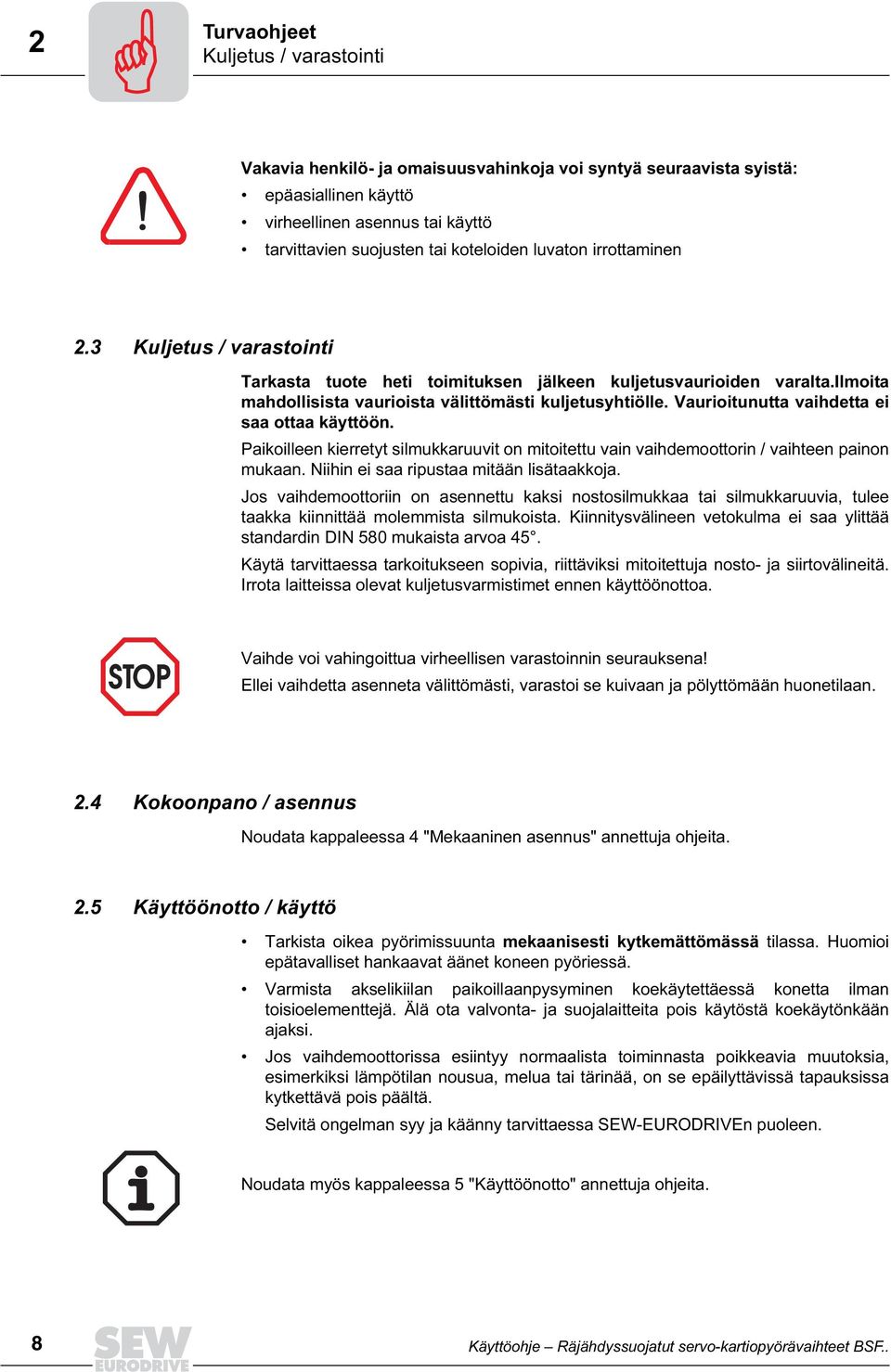

8 2 Turvaohjeet Kuljetus / varastointi Vakavia henkilö- ja omaisuusvahinkoja voi syntyä seuraavista syistä: epäasiallinen käyttö virheellinen asennus tai käyttö tarvittavien suojusten tai koteloiden luvaton irrottaminen 2.3 Kuljetus / varastointi Tarkasta tuote heti toimituksen jälkeen kuljetusvaurioiden varalta.ilmoita mahdollisista vaurioista välittömästi kuljetusyhtiölle. Vaurioitunutta vaihdetta ei saa ottaa käyttöön. Paikoilleen kierretyt silmukkaruuvit on mitoitettu vain vaihdemoottorin / vaihteen painon mukaan. Niihin ei saa ripustaa mitään lisätaakkoja. Jos vaihdemoottoriin on asennettu kaksi nostosilmukkaa tai silmukkaruuvia, tulee taakka kiinnittää molemmista silmukoista. Kiinnitysvälineen vetokulma ei saa ylittää standardin DIN 580 mukaista arvoa 45. Käytä tarvittaessa tarkoitukseen sopivia, riittäviksi mitoitettuja nosto- ja siirtovälineitä. Irrota laitteissa olevat kuljetusvarmistimet ennen käyttöönottoa. Vaihde voi vahingoittua virheellisen varastoinnin seurauksena! Ellei vaihdetta asenneta välittömästi, varastoi se kuivaan ja pölyttömään huonetilaan. 2.4 / asennus Noudata kappaleessa 4 "Mekaaninen asennus" annettuja ohjeita. 2.5 Käyttöönotto / käyttö Tarkista oikea pyörimissuunta mekaanisesti kytkemättömässä tilassa. Huomioi epätavalliset hankaavat äänet koneen pyöriessä. Varmista akselikiilan paikoillaanpysyminen koekäytettäessä konetta ilman toisioelementtejä. Älä ota valvonta- ja suojalaitteita pois käytöstä koekäytönkään ajaksi. Jos vaihdemoottorissa esiintyy normaalista toiminnasta poikkeavia muutoksia, esimerkiksi lämpötilan nousua, melua tai tärinää, on se epäilyttävissä tapauksissa kytkettävä pois päältä. Selvitä ongelman syy ja käänny tarvittaessa SEW-EURODRIVEn puoleen. Noudata myös kappaleessa 5 "Käyttöönotto" annettuja ohjeita. 8 Käyttöohje Räjähdyssuojatut servo-kartiopyörävaihteet BSF..

9 Turvaohjeet Tarkastus ja huolto Tarkastus ja huolto Noudata luvussa 6 "Tarkastukset ja huolto" annettuja ohjeita. 2.7 Turvallisuutta koskevia ohjeita räjähdysvaarallisessa ympäristössä käytettäessä EX Räjähdyskelpoiset kaasuseokset tai pölypitoisuudet saattavat saada vaihteiden kuumien, jännitteellisten ja liikkuvien osien yhteydessä aikaan vakavia, jopa hengen menetykseen johtavia tapaturmia. Vaihteeseen/vaihdemoottoriin sekä sen sähköisiin lisävarusteisiin kohdistuvia asennus-, liitäntä-, käyttöönotto- sekä huolto- ja korjaustöitä saa suorittaa vain pätevä ammattihenkilöstö noudattaen tätä käyttöohjetta vaihteessa olevia varoitus- ja ohjekilpiä kaikkia muita käyttölaitteeseen liittyviä projektisuunnitteludokumentteja, käyttöönottoohjeita ja kytkentäkaavioita laitoskohtaisia määräyksiä ja vaatimuksia ajantasaisesti voimassaolevia kansallisia/alueellisia räjähdyssuojaus-, turvallisuusja tapaturmantorjuntamääräyksiä Määräystenmukainen käyttö Vaihteet/vaihdemoottorit on tarkoitettu teollisuus- ja ammattikäyttöön ja niitä saa soveltaa käyttöön vain SEW-EURODRIVEn teknisissä dokumenteissa sekä tyyppikilvessä annettuja ohjeita ja arvoja noudattaen. Ne ovat voimassaolevien standardien ja määräysten mukaisia ja täyttävät direktiivin 94/9/ETY vaatimukset. Vaihteeseen kytkettyä käyttömoottoria saa käyttää vain luvussa 4.9 "Vaihteiden/ vaihdemoottoreiden käyttökuntoon saattaminen räjähdysvaarallisissa tiloissa" kuvattujen ehtojen vallitessa. EX EX Vaihteeseen sovitteen avulla kytkettyä moottoria saa käyttää ainoastaan vaihteen tyyppikilvessä annettuja tietoja ja arvoja noudattaen! Vaihteen ympäristössä ei saa esiintyä aggressiivisia väliaineita, jotka saattaisivat vaurioittaa maalipintoja tai tiivisteitä. Käyttöohje Räjähdyssuojatut servo-kartiopyörävaihteet BSF.. 9

10 2 Turvaohjeet Turvallisuutta koskevia ohjeita räjähdysvaarallisessa ympäristössä Tarkistuslistat Ennen käyttöönottoa Tässä tarkistuslistassa ovat esitettyinä kaikki toimet, jotka on suoritettava direktiivin 94/9/ETY mukaisesti ennen käyttöönottoa Ex-tiloissa toimittaessa. Ex-tiloissa ennen käyttöönottoa tehtävät tarkistukset Tarkasta tuote heti toimituksen jälkeen kuljetusvaurioiden varalta. Ilmoita mahdollisista vaurioista välittömästi kuljetusyhtiölle. On mahdollista, ettei vaihdetta saa ottaa käyttöön. Irrota laitteissa olevat kuljetusvarmistimet ennen käyttöönottoa. Täsmäävätkö seuraavat vaihteen tyyppikilvessä olevat tiedot paikallisen sallitun Ex-käyttöalueen kanssa: Laiteryhmä Ex-kategoria Ex-vyöhyke Lämpötilaluokka Pintalämpötilan maksimiarvo Tarkistettu Tietoja luvussa ja 4.5 Onko varmistettu, ettei vaihdetta asennettaessa esiinny räjähdysherkkää atmosfääriä, öljyjä, happoja, 4.2 kaasuja, höyryjä tai säteilyä? Pysyykö ympäristölämpötila voiteluainetaulukon mukaisissa rajoissa? 8.2 Onko varmistettu, että vaihteiden tuuletus on riittävä eikä niihin kohdistu ulkoa tulevaa lisälämpöä 4.4 ja 4.5 (esim. kytkinosien kautta)? Jäähdytysilman lämpötila ei saa ylittää arvoa 40 C. Onko asennusasento vaihteen tyyppikilvessä mainitun asennusasennon mukainen? 4.4 Huomioitavaa: Asennusasennon saa muuttaa vain sopimalla asiasta ennalta SEW-EURODRIVEn kanssa. ATEX-hyväksyntä raukeaa, ellei asiasta sovita ennakkoon! Pääseekö kaikkiin ruuveihin ja tuuletusventtiileihin esteettä käsiksi? 4.4 ja 4.7 Ovatko kaikki ensiöön ja toisioon asennettavat elementit ATEX-hyväksyttyjä? Onko varmistettu, ettei yksittäisten, sovitteella varustettujen vaihteiden tyyppikilvessä annettuja arvoja ylitetä? 5 Käyttöönoton aikana Tässä tarkistuslistassa ovat esitettyinä kaikki toimet, jotka on suoritettava direktiivin 94/9/ETY mukaisesti käyttöönoton aikana Ex-tiloissa toimittaessa. Ex-tiloissa käyttöönoton aikana tehtävät tarkistukset Mittaa pintalämpötila noin 3 tunnin kuluttua. Ero ympäristön lämpötilaan nähden ei saa olla suurempi kuin 55 K. Arvon ollessa > 55 K pysäytä käyttölaite välittömästi ja käänny SEW-EURODRIVEn puoleen! Tarkistettu Tietoja luvussa... Mittaa pintalämpötila. Lisää mitattuun arvoon 10 K. Määrää voiteluaineen vaihtoväli tämän arvon perusteella. 5.1 ja Käyttöohje Räjähdyssuojatut servo-kartiopyörävaihteet BSF..

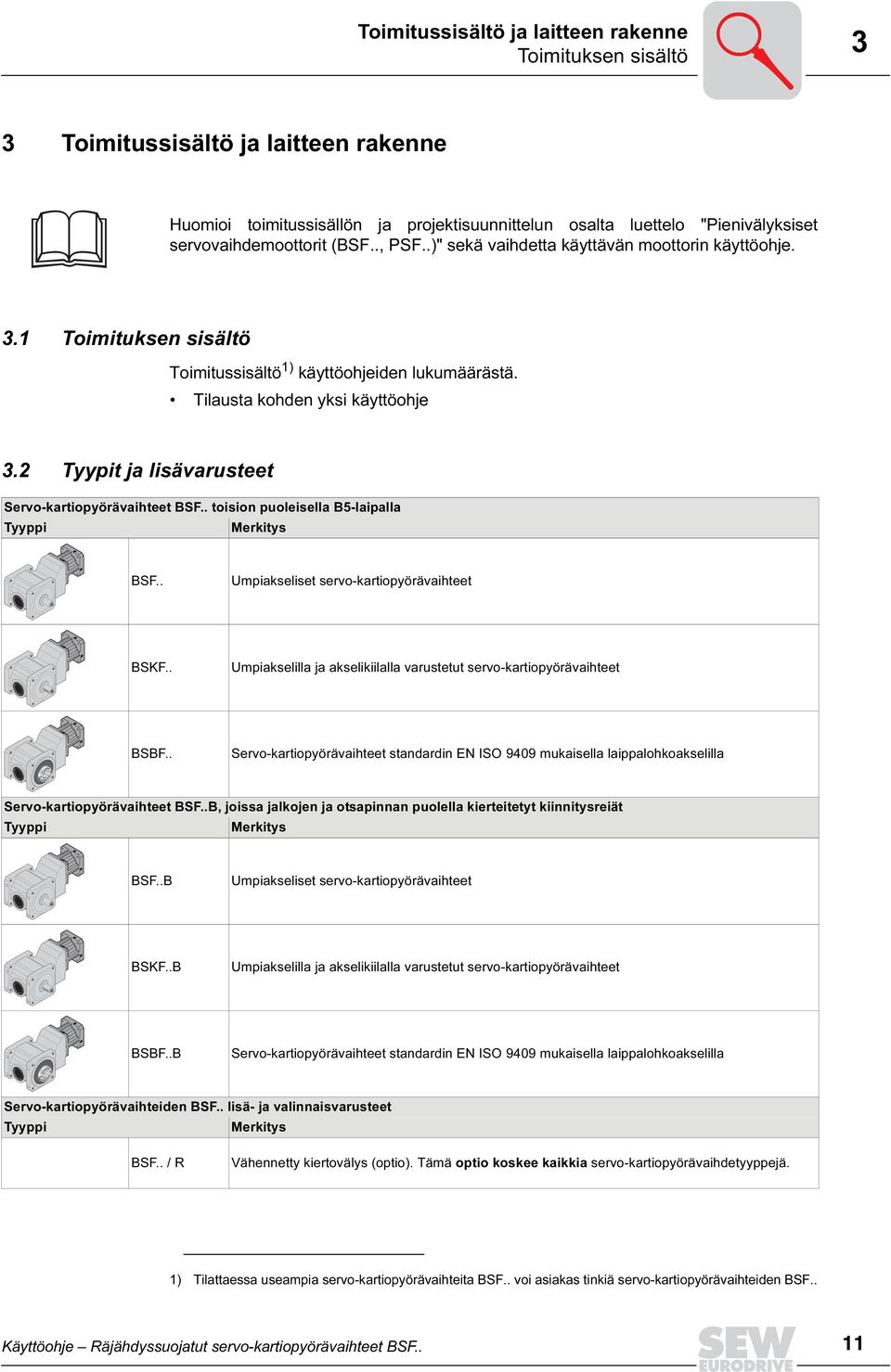

11 Toimitussisältö ja laitteen rakenne Toimituksen sisältö 3 3 Toimitussisältö ja laitteen rakenne Huomioi toimitussisällön ja projektisuunnittelun osalta luettelo "Pienivälyksiset servovaihdemoottorit (BSF.., PSF..)" sekä vaihdetta käyttävän moottorin käyttöohje. 3.1 Toimituksen sisältö Toimitussisältö 1) käyttöohjeiden lukumäärästä. Tilausta kohden yksi käyttöohje 3.2 Tyypit ja lisävarusteet Servo-kartiopyörävaihteet BSF.. toision puoleisella B5-laipalla Tyyppi Merkitys BSF.. Umpiakseliset servo-kartiopyörävaihteet BSKF.. Umpiakselilla ja akselikiilalla varustetut servo-kartiopyörävaihteet BSBF.. Servo-kartiopyörävaihteet standardin EN ISO 9409 mukaisella laippalohkoakselilla Servo-kartiopyörävaihteet BSF..B, joissa jalkojen ja otsapinnan puolella kierteitetyt kiinnitysreiät Tyyppi Merkitys BSF..B Umpiakseliset servo-kartiopyörävaihteet BSKF..B Umpiakselilla ja akselikiilalla varustetut servo-kartiopyörävaihteet BSBF..B Servo-kartiopyörävaihteet standardin EN ISO 9409 mukaisella laippalohkoakselilla Servo-kartiopyörävaihteiden BSF.. lisä- ja valinnaisvarusteet Tyyppi Merkitys BSF.. / R Vähennetty kiertovälys (optio). Tämä optio koskee kaikkia servo-kartiopyörävaihdetyyppejä. 1) Tilattaessa useampia servo-kartiopyörävaihteita BSF.. voi asiakas tinkiä servo-kartiopyörävaihteiden BSF.. Käyttöohje Räjähdyssuojatut servo-kartiopyörävaihteet BSF.. 11

12 3 Toimitussisältö ja laitteen rakenne Tyyppimerkintä ja tyyppikilpi 3.3 Tyyppimerkintä ja tyyppikilpi Esimerkki: EBH-sovitteella varustettujen servo-kartiopyörävaihteiden BSF.. tyyppikilpi 57466AXX Kuva 1: EBH-sovitteella varustettujen servo-kartiopyörävaihteiden BSF.. tyyppikilven kuva Sovitteella varustetun Servo-kartiopyörävaihteen BSF.. tyyppimerkinnän alussa on sarjaa ilmaiseva tunnus. Esimerkiksi sovitteella varustetun, kategorian II 2GD mukaisen servo-kartiopyörävaihteen tyyppimerkintä on seuraavanlainen: BSF 502 /R /EBH 07 /21 /13 II2GD Direktiivin 94/9/ETY mukainen ATEX-versio Kytkimen porauksen tunnusluku Laipan geometrian (keskiö, reikäkehä) tunnusluku Teholuokan tunnusluku Servo-kartiopyörävaihteiden sovitteen merkintä Kaikille servo-kartiopyörävaihteille tarkoitettu optio:.../ R: vähennetty kiertovälys Vaihteen koko: esim. 502 Vaihteen tyyppi: BSF.. BSKF.. BSBF.. BSF..B BSKF..B BSBF..B 12 Käyttöohje Räjähdyssuojatut servo-kartiopyörävaihteet BSF..

13 Toimitussisältö ja laitteen rakenne Tyyppimerkintä ja tyyppikilpi Tyyppikilpi (esimerkki) API GL5 SAE Synth.Öl 0,7l Kuva 2: Esimerkki tyyppikilvestä 57571AXX F Ramax [N] = toisionpuoleisen säteisvoiman maksimiarvo F Remax [N] = ensiönpuoleisen säteisvoiman maksimiarvo i = vaihteen välityssuhde IM = tieto asennusasennosta IP.. = kotelointiluokka n emax [1/min] = ensiön maksimikäyntinopeus n a [1/min] = toision käyntinopeus M emax [Nm] = ensiön maksimivääntömomentti M a [Nm] = toision vääntömomentti Käyttöohje Räjähdyssuojatut servo-kartiopyörävaihteet BSF.. 13

14 3 Toimitussisältö ja laitteen rakenne Vaihteen rakenne 3.4 Vaihteen rakenne Seuraavat piirrokset tulee käsittää periaatepiirroksiksi. Niistä on apua varaosaluetteloon perehdyttäessä. Vaihteen koosta ja mallista johtuvat erot ovat mahdollisia! Servo-kartiopyörävaihteiden BSF.. ja BSKF periaatteellinen rakenne [89] [131] [5] [43] [48] [536] [537] [538] [42] [22] [8] [19] [250] [250] [84] [25] [6] [521] [522] [523] [153] [88] [103] [23] [160] [85] [142] [7b] [1] [7a] [17] [11] [166] [518] [519] [9] [12] [520] [251] [29] [49] [45] [2] [113] [116] Kuva 3: Servo-kartiopyörävaihteiden BSF.. ja BSKF periaatteellinen rakenne 57806AXX [1] Vetopyörä [22] Vaihteen kotelo [88] Lukkorengas [251] Lukkorengas [2] Hammaspyörä [23] Tukilaatta [89] Sulkutulppa [518] Sovitelevy [5] Kartiovetopyörän akseli [25] Kartiorullalaakeri [103] O-rengas [519] Sovitelevy [6] Lautaspyörä [29] Tiivisteliima [113] Uramutteri [520] Sovitelevy [7a] Toisioakseli (BSF..) [42] Kartiorullalaakeri [116] Kierteen varmistus [521] Sovitelevy [7b] Toisioakseli (BSKF..) [43] Kiila [131] Sulkutulppa [522] Sovitelevy [8] Akselikiila (BSKF..) [45] Kartiorullalaakeri [142] Lieriökantaruuvi [523] Sovitelevy [9] Akselitiiviste [48] Tukilaatta 1) [153] Tiivisteliima [536] Sovitelevy [11] Kartiorullalaakeri [49] O-rengas [160] Sulkutulppa [537] Sovitelevy [17] Tukilaatta [84] Nilos-rengas 2) [166] Tukilaatta [538] Sovitelevy [19] Kiila [85] Keskiölaippa [250] Lukkorengas 1) Vain välityssuhteen ollessa i = 7.5 2) Vain asennusasennossa M5 14 Käyttöohje Räjähdyssuojatut servo-kartiopyörävaihteet BSF..

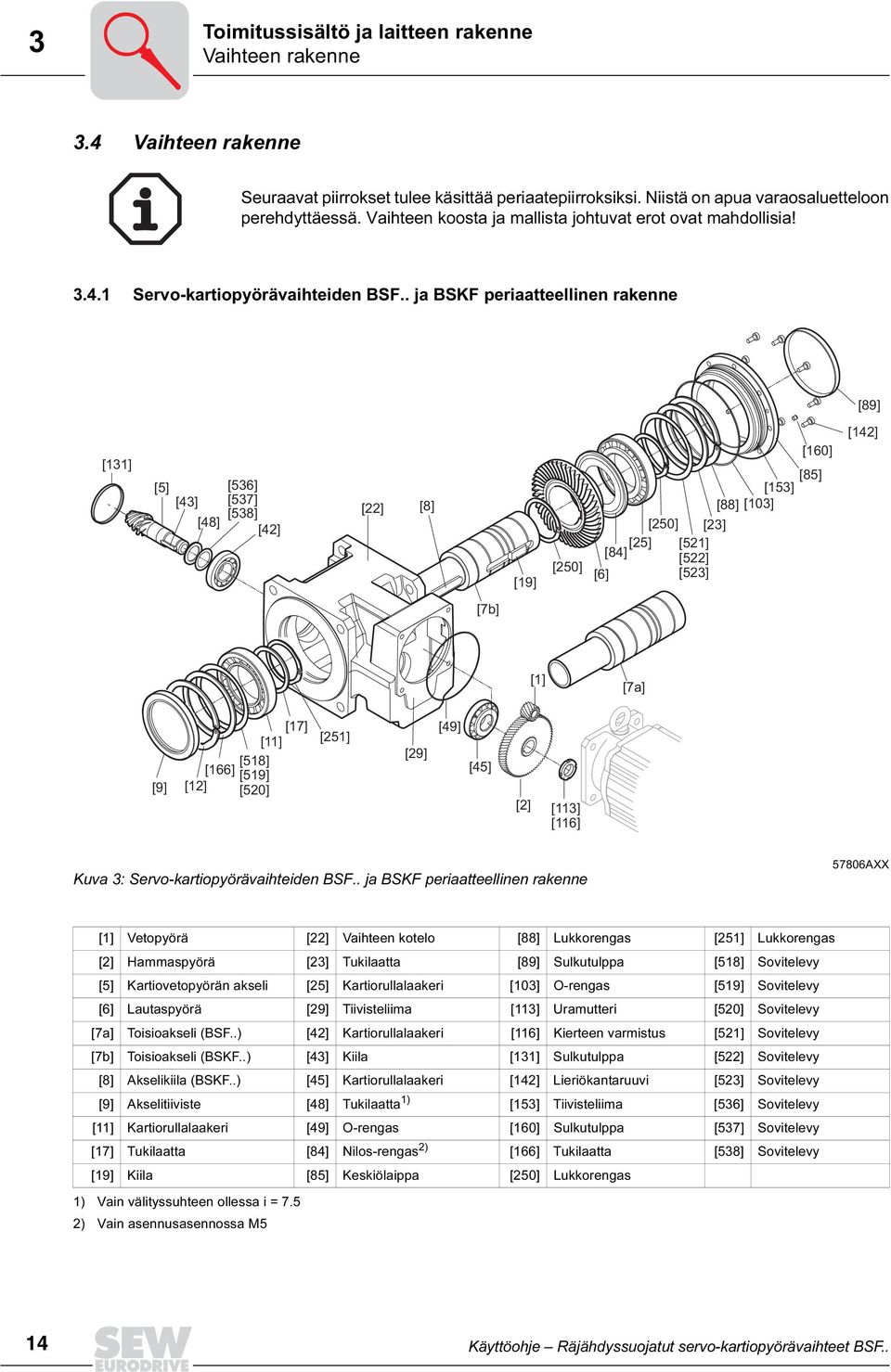

15 Toimitussisältö ja laitteen rakenne Vaihteen rakenne Servo-kartiopyörävaihteiden BSBF.. periaatteellinen rakenne [131] [5] [536] [537] [43] [538] [48] [42] [22] [160] [85] [153] [103] [88] [521] [23] [250] [522] [84] [25] [523] [6] [89] [142] [1] [19] [12] [166] [518] [519] [520] [17] [11] [29] [49] [45] [9] [7] [2] [113] [116] Kuva 4: Servo-kartiopyörävaihteiden BSBF.. periaatteellinen rakenne 57807AXX [1] Vetopyörä [23] Tukilaatta [89] Sulkutulppa [519] Sovitelevy [2] Hammaspyörä [25] Kartiorullalaakeri [103] O-rengas [520] Sovitelevy [5] Kartiovetopyörän akseli [29] Liima- ja tiivisteaine [113] Uramutteri [521] Sovitelevy [6] Lautaspyörä [42] Kartiorullalaakeri [116] Kierteen varmistus [522] Sovitelevy [7] Toisioakseli [43] Kiila [131] Sulkutulppa [523] Sovitelevy [9] Akselitiiviste [45] Kartiorullalaakeri [142] Lieriökantaruuvi [536] Sovitelevy [11] Kartiorullalaakeri [48] Tukilaatta 1) [153] Tiivisteliima [537] Sovitelevy [12] Lukkorengas [49] O-rengas [160] Sulkutulppa [538] Sovitelevy [17] Väliholkki [84] Nilos-rengas 2) [166] Tukilaatta [19] Kiila [85] Keskiölaippa [250] Lukkorengas [22] Vaihteen kotelo [88] Lukkorengas [518] Sovitelevy 1) Tukilaatta puuttuu kartiopyörän välityssuhteen ollessa i = 3 2) Vain asennusasennossa M5 Käyttöohje Räjähdyssuojatut servo-kartiopyörävaihteet BSF.. 15

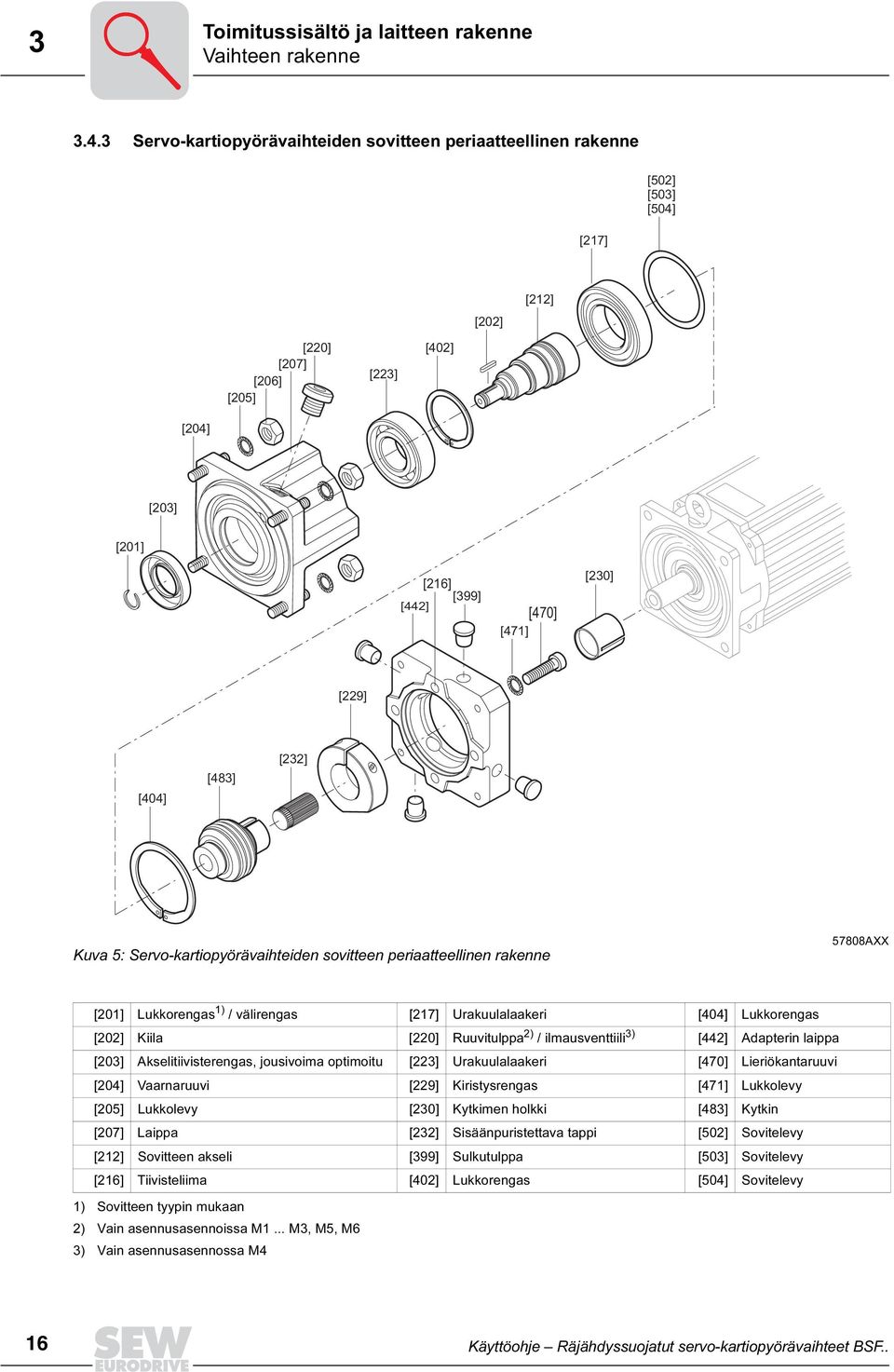

16 3 Toimitussisältö ja laitteen rakenne Vaihteen rakenne Servo-kartiopyörävaihteiden sovitteen periaatteellinen rakenne [502] [503] [504] [217] [202] [212] [220] [207] [206] [205] [223] [402] [204] [203] [201] [216] [399] [442] [470] [471] [230] [229] [404] [483] [232] Kuva 5: Servo-kartiopyörävaihteiden sovitteen periaatteellinen rakenne 57808AXX [201] Lukkorengas 1) / välirengas [217] Urakuulalaakeri [404] Lukkorengas [202] Kiila [220] Ruuvitulppa 2) / ilmausventtiili 3) [442] Adapterin laippa [203] Akselitiivisterengas, jousivoima optimoitu [223] Urakuulalaakeri [470] Lieriökantaruuvi [204] Vaarnaruuvi [229] Kiristysrengas [471] Lukkolevy [205] Lukkolevy [230] Kytkimen holkki [483] Kytkin [207] Laippa [232] Sisäänpuristettava tappi [502] Sovitelevy [212] Sovitteen akseli [399] Sulkutulppa [503] Sovitelevy [216] Tiivisteliima [402] Lukkorengas [504] Sovitelevy 1) Sovitteen tyypin mukaan 2) Vain asennusasennoissa M1... M3, M5, M6 3) Vain asennusasennossa M4 16 Käyttöohje Räjähdyssuojatut servo-kartiopyörävaihteet BSF..

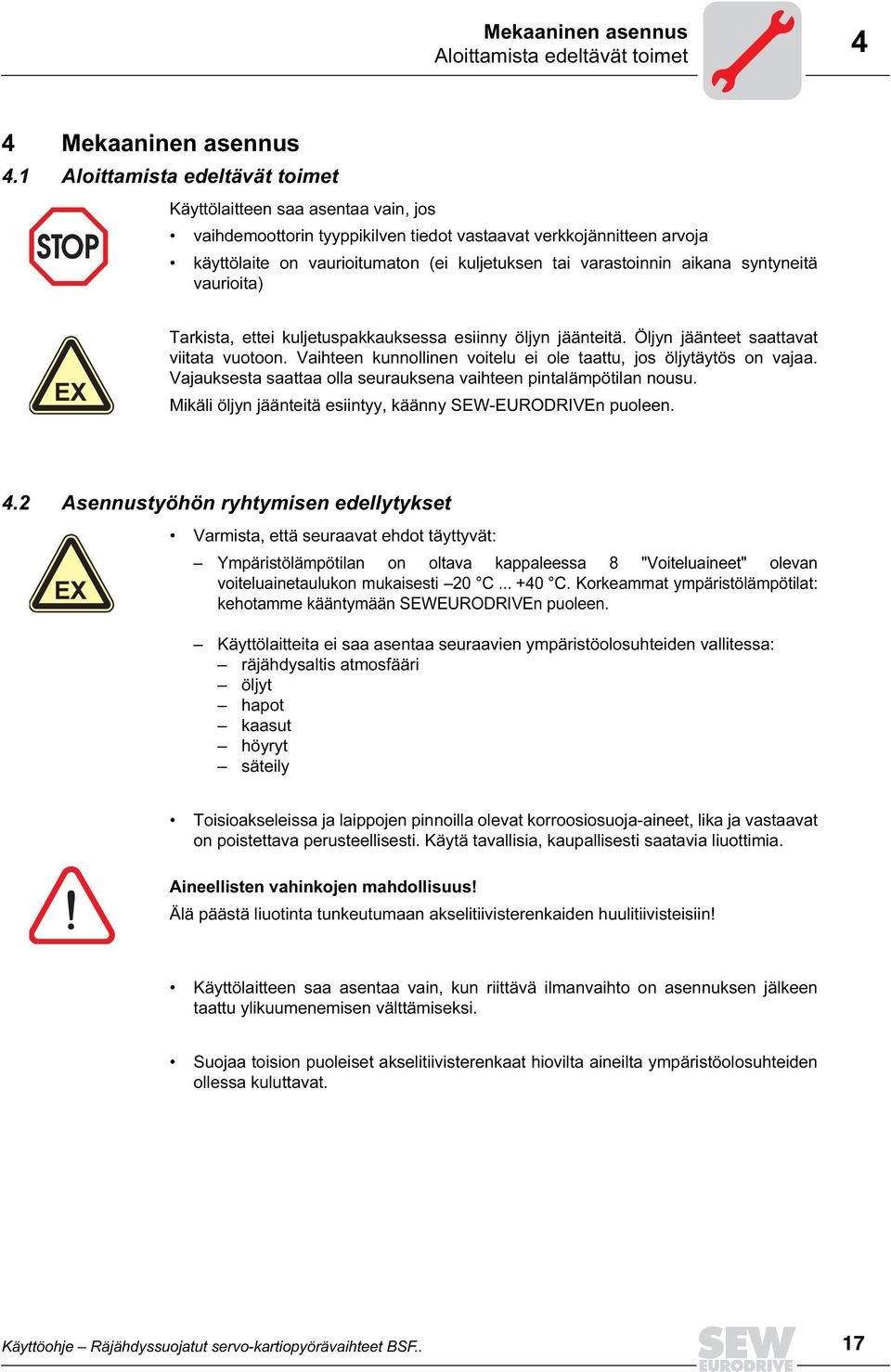

17 Mekaaninen asennus Aloittamista edeltävät toimet 4 4 Mekaaninen asennus 4.1 Aloittamista edeltävät toimet Käyttölaitteen saa asentaa vain, jos vaihdemoottorin tyyppikilven tiedot vastaavat verkkojännitteen arvoja käyttölaite on vaurioitumaton (ei kuljetuksen tai varastoinnin aikana syntyneitä vaurioita) EX Tarkista, ettei kuljetuspakkauksessa esiinny öljyn jäänteitä. Öljyn jäänteet saattavat viitata vuotoon. Vaihteen kunnollinen voitelu ei ole taattu, jos öljytäytös on vajaa. Vajauksesta saattaa olla seurauksena vaihteen pintalämpötilan nousu. Mikäli öljyn jäänteitä esiintyy, käänny SEW-EURODRIVEn puoleen. 4.2 Asennustyöhön ryhtymisen edellytykset EX Varmista, että seuraavat ehdot täyttyvät: Ympäristölämpötilan on oltava kappaleessa 8 "Voiteluaineet" olevan voiteluainetaulukon mukaisesti 20 C C. Korkeammat ympäristölämpötilat: kehotamme kääntymään SEWEURODRIVEn puoleen. Käyttölaitteita ei saa asentaa seuraavien ympäristöolosuhteiden vallitessa: räjähdysaltis atmosfääri öljyt hapot kaasut höyryt säteily Toisioakseleissa ja laippojen pinnoilla olevat korroosiosuoja-aineet, lika ja vastaavat on poistettava perusteellisesti. Käytä tavallisia, kaupallisesti saatavia liuottimia. Aineellisten vahinkojen mahdollisuus! Älä päästä liuotinta tunkeutumaan akselitiivisterenkaiden huulitiivisteisiin! Käyttölaitteen saa asentaa vain, kun riittävä ilmanvaihto on asennuksen jälkeen taattu ylikuumenemisen välttämiseksi. Suojaa toision puoleiset akselitiivisterenkaat hiovilta aineilta ympäristöolosuhteiden ollessa kuluttavat. Käyttöohje Räjähdyssuojatut servo-kartiopyörävaihteet BSF.. 17

18 4 Mekaaninen asennus Tarvittavat työkalut / apuvälineet 4.3 Tarvittavat työkalut / apuvälineet Ruuviavainsarja Momenttiavain (+ hylsyavainsarja pitkällä kuusiovarrella) Asennusapuväline Mahd. tasauselementit (sovitelevyt, välirenkaat) Ensiön- ja toisionpuoleisten asennusosien kiinnitysmateriaali 4.4 Vaihteen asennus Vaihteen saa asentaa ainoastaan sille määriteltyyn asennusasentoon tasaiselle 1) ja vääntöjäykälle alustalle. Tärinän pääsy ympäristöstä vaihteeseen on estettävä. Servo-kartiopyörävaihdemoottoreiden kiinnittämiseen on käytettävä seuraavan taulukon mukaisia ruuveja. Vaihteen koko Ruuvien lujuusluokka BSF..202, BSF..302, BSF..402, BSF..502, BSF..602, BSF BSF..202B, BSF..302B, BSF..402B 8.8 BSF..502B, BSF..602B, BSF..802B 10.9 Öljyn tyhjennys- ja ilmausventtiileihin on päästävä esteettömästi käsiksi! EX Asennusasennon saa muuttaa vain sovittaessa asiasta ennakkoon SEW-EURODRIVEn kanssa. ATEX-hyväksyntä raukeaa, ellei asiasta sovita ennakkoon! Kun vaihteen ja käytettävän koneen välillä on sähkökemiallisen korroosion vaara, käytä niiden välissä 2 3 mm:n paksuisia muovisia välilevyjä. Käytettävän muovin sähköisen resistanssin tulee olla < 10 9 Ω. Sähkökemiallista korroosiota saattaa esiintyä eri metallien kuten esim. valuraudan ja ruostumattoman teräksen välillä. Varusta samoin ruuvit muovisilla aluslevyillä! EX Kipinöinnin mahdollisuus! Ellei vaihteen kotelo ole lisäksi maadoitettu, on kipinöiden muodostuminen mahdollista. Maadoita myös vaihteen kotelo; käytä moottorissa olevia maadoitusruuveja. 1) Suurin sallittu epätasaisuus laippakiinnitystä käytettäessä standardin DIN ISO 1101 mukaan. 18 Käyttöohje Räjähdyssuojatut servo-kartiopyörävaihteet BSF..

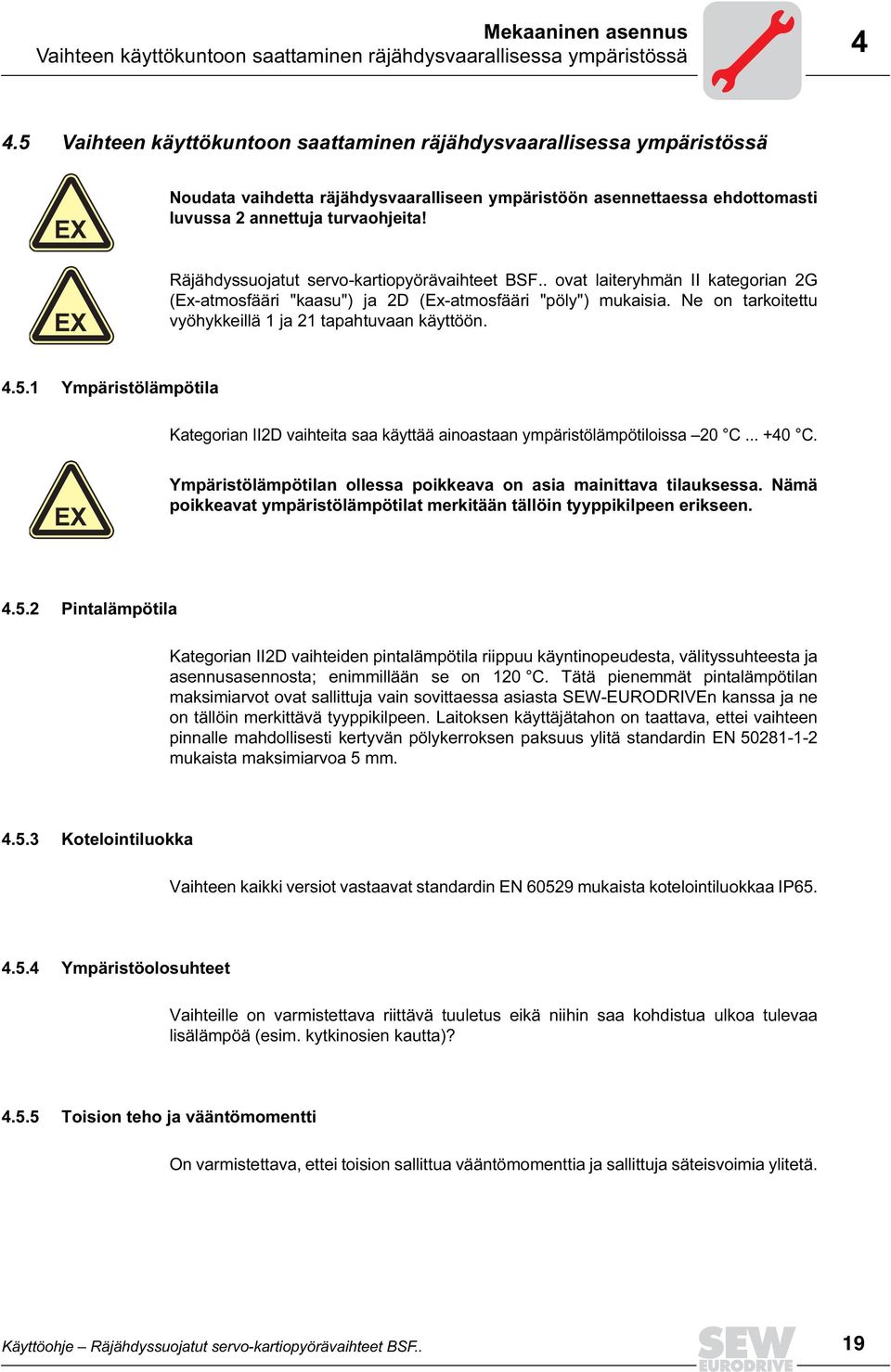

19 Mekaaninen asennus Vaihteen käyttökuntoon saattaminen räjähdysvaarallisessa ympäristössä Vaihteen käyttökuntoon saattaminen räjähdysvaarallisessa ympäristössä EX EX Noudata vaihdetta räjähdysvaaralliseen ympäristöön asennettaessa ehdottomasti luvussa 2 annettuja turvaohjeita! Räjähdyssuojatut servo-kartiopyörävaihteet BSF.. ovat laiteryhmän II kategorian 2G (Ex-atmosfääri "kaasu") ja 2D (Ex-atmosfääri "pöly") mukaisia. Ne on tarkoitettu vyöhykkeillä 1 ja 21 tapahtuvaan käyttöön Ympäristölämpötila Kategorian II2D vaihteita saa käyttää ainoastaan ympäristölämpötiloissa 20 C C. EX Ympäristölämpötilan ollessa poikkeava on asia mainittava tilauksessa. Nämä poikkeavat ympäristölämpötilat merkitään tällöin tyyppikilpeen erikseen Pintalämpötila Kategorian II2D vaihteiden pintalämpötila riippuu käyntinopeudesta, välityssuhteesta ja asennusasennosta; enimmillään se on 120 C. Tätä pienemmät pintalämpötilan maksimiarvot ovat sallittuja vain sovittaessa asiasta SEW-EURODRIVEn kanssa ja ne on tällöin merkittävä tyyppikilpeen. Laitoksen käyttäjätahon on taattava, ettei vaihteen pinnalle mahdollisesti kertyvän pölykerroksen paksuus ylitä standardin EN mukaista maksimiarvoa 5 mm Kotelointiluokka Vaihteen kaikki versiot vastaavat standardin EN mukaista kotelointiluokkaa IP Ympäristöolosuhteet Vaihteille on varmistettava riittävä tuuletus eikä niihin saa kohdistua ulkoa tulevaa lisälämpöä (esim. kytkinosien kautta)? Toision teho ja vääntömomentti On varmistettava, ettei toision sallittua vääntömomenttia ja sallittuja säteisvoimia ylitetä. Käyttöohje Räjähdyssuojatut servo-kartiopyörävaihteet BSF.. 19

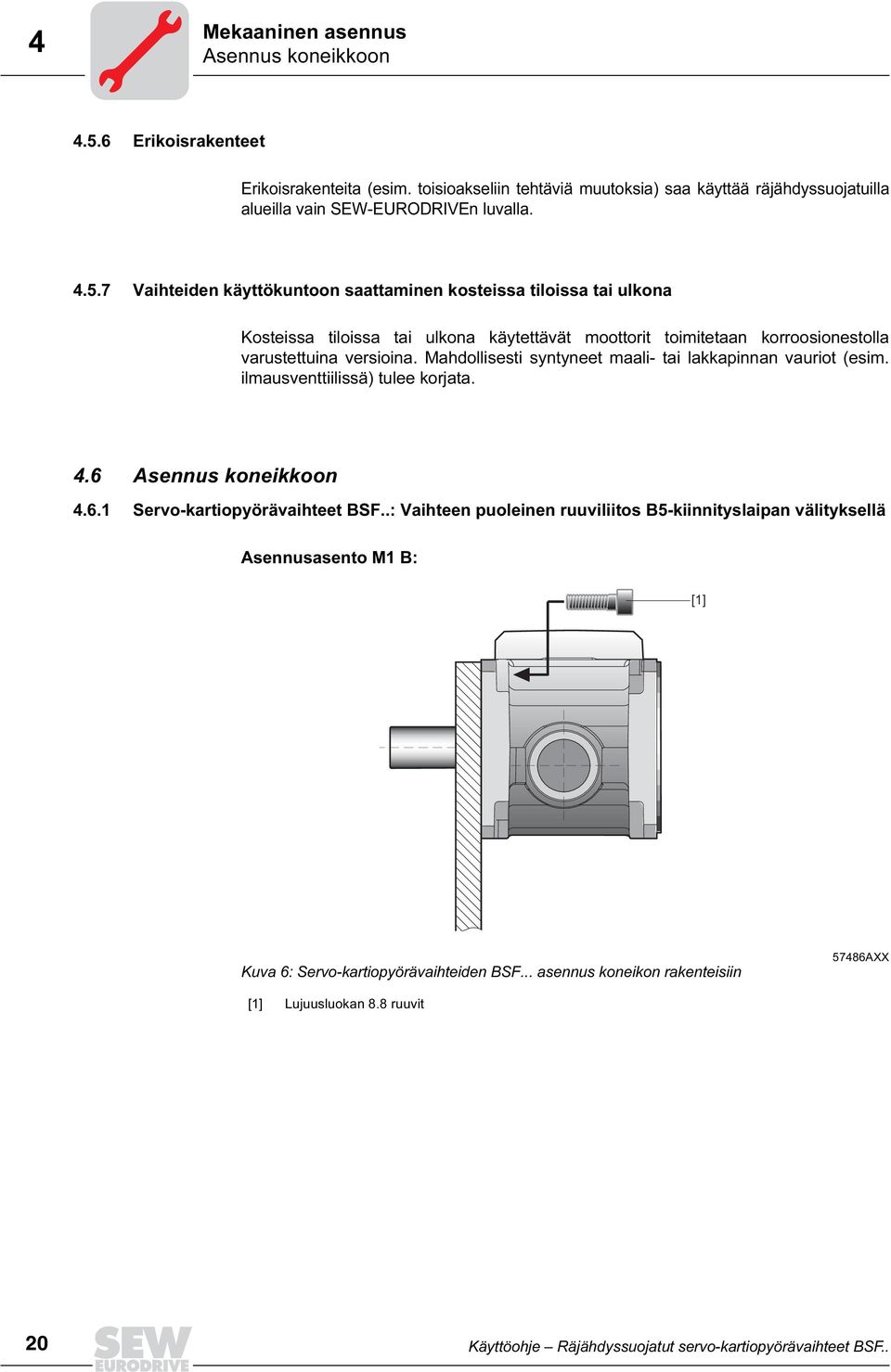

20 4 Mekaaninen asennus Asennus koneikkoon Erikoisrakenteet Erikoisrakenteita (esim. toisioakseliin tehtäviä muutoksia) saa käyttää räjähdyssuojatuilla alueilla vain SEW-EURODRIVEn luvalla Vaihteiden käyttökuntoon saattaminen kosteissa tiloissa tai ulkona Kosteissa tiloissa tai ulkona käytettävät moottorit toimitetaan korroosionestolla varustettuina versioina. Mahdollisesti syntyneet maali- tai lakkapinnan vauriot (esim. ilmausventtiilissä) tulee korjata. 4.6 Asennus koneikkoon Servo-kartiopyörävaihteet BSF..: Vaihteen puoleinen ruuviliitos B5-kiinnityslaipan välityksellä Asennusasento M1 B: [1] Kuva 6: Servo-kartiopyörävaihteiden BSF... asennus koneikon rakenteisiin 57486AXX [1] Lujuusluokan 8.8 ruuvit 20 Käyttöohje Räjähdyssuojatut servo-kartiopyörävaihteet BSF..

21 Mekaaninen asennus Asennus koneikkoon Servo-kartiopyörävaihteet BSBF.. B: jalan puoleiset ruuviliitokset Asennusasento M1 A: [1] Kuva 7: Servo-kartiopyörävaihteiden BSBF..B jalkakiinnitys koneikon rakenteisiin 57487AXX [1] Lujuusluokan 10.9 ruuvit vain kokoihin BSBF502B... BSBF802B Servo-kartiopyörävaihteet BSBF.. B: Otsapinnan puoleiset ruuviliitokset Asennusasento M4 A: 57485AXX Kuva 8: Servo-kartiopyörävaihteiden BSBF..B kiinnitys koneikon rakenteisiin otsapinnasta [1] Lujuusluokan 10.9 ruuvit vain kokoihin BSBF502B... BSBF802B. [1] Käyttöohje Räjähdyssuojatut servo-kartiopyörävaihteet BSF.. 21

22 4 Mekaaninen asennus Ilmausventtiilin aktivointi 4.7 Ilmausventtiilin aktivointi Ilmausventtiili (vain asennusasennossa M4) on tavallisesti aktivoitu jo tehtaalla. Mikäli ilmausventtiili on aktivoimaton, on ilmausventtiilin kuljetusvarmistus irrotettava ennen vaihteen käyttöönottoa! 1. Ilmausventtiili, jossa on kuljetusvarmistus 2. Kuljetusvarmistuksen irrotus 3. Aktivoitu ilmausventtiili 02053BXX 02054BXX 02055BXX Vaihteen maalaus Käyttölaitetta ylimaalattaessa tai pintakäsittelyä osittain korjattaessa tulee ilmausventtiili ja akselitiivisterenkaat suojata huolellisesti teippaamalla. Maalaustöiden päätyttyä on teipit irrotettava. Haluttaessa ylimaalata servo-kartiopyörävaihteisto BSF.. tulee uuden maalin ja vaihteessa ennestään olevan maalipinnan yhteensopivuus tarkistaa. Maalipinta vaurioituu maalien ollessa yhteensopimattomia eikä maali täytä enää suojaustehtäväänsä. 22 Käyttöohje Räjähdyssuojatut servo-kartiopyörävaihteet BSF..

23 Mekaaninen asennus Toisioselementtien asennus umpinaiselle akselille Toisioselementtien asennus umpinaiselle akselille Toisionpuoleisia komponentteja asennettaessa ja irrotettaessa on ehdottomasti vältettävä vaihteen akseliin kohdistuvia iskuja, koska servo-kartiopyörävaihde voi tästä rikkoutua eikä SEW-EURODRIVE GmbH & Co KG tällöin vastaa takuu- ja tuotevastuuvaatimuksiin Asennus akselikiilaa käyttäen Seuraavassa kuvassa on esimerkki asennustyökalusta, jollaista käytetään asennettaessa kytkimiä [3] tai napoja moottorin tai vaihteen akselin päähän. Asennustyökalun aksiaalilaakeria [2] ei tarvita eräissä tapauksissa. Sarjassa BSF.. / BSKF.. saadaan ensiön- ja toisionpuoleisia elementtejä asennettaessa käyttää määriteltynä vastekohtana akselin olaketta (ks. pos. [1]). Toisioakselit on käsitelty ruostesuoja-aineella vakiona. Poista ruostesuoja-aine ennen asennusta, esim. pesubensiinin avulla. Kuva 9: Asennus asennusapuvälinettä käyttäen 06699AXX [1] Akselin olake [2] Aksiaalilaakeri [3] Kytkimen napa Käyttöohje Räjähdyssuojatut servo-kartiopyörävaihteet BSF.. 23

24 4 Mekaaninen asennus Toisioselementtien asennus umpinaiselle akselille Asennus ilman akselikiilaa Seuraavassa kuvassa on esimerkki asennuksesta akselille sisäpuolista kiristyselementtiä käyttäen. Pidä sisäpuolisia kiristyselementtejä käytettäessä huolta, että akseli on puhdistettu täysin puhtaaksi ja rasvattomaksi. Puristusalueen [5] on ehdottomasti pysyttävä rasvattomana. Muutoin ei akseli-napa-liitoksen moitteeton toiminta ole taattu. Akselissa tapahtuvan korroosion välttämiseksi rasvaa asennuksen jälkeen paljaana olevat alueet [4]. Kuva 10: Asennus kiristyselementtejä käyttäen 06743AXX [1] Akselin olake [2] Kiristyselementti [3] Toisionpuoleinen elementti, esim. hammas- tai ketjupyörä [4] Akselin rasvattu alue [5] Rasvaamaton puristusalue 24 Käyttöohje Räjähdyssuojatut servo-kartiopyörävaihteet BSF..

25 Mekaaninen asennus Toisioselementtien asennus umpinaiselle akselille Liian suurien säteittäisvoimien välttäminen Seuraava kuva esittää oikeantyyppistä hammas- tai ketjupyörän asennusapuvälinettä, jolla vältetään liialliset säteittäisvoimat. Kuva 11: Hammas- tai ketjupyörän asennusapuväline 06700AXX [1] Napa Kuva A = väärin Kuva B = oikein Sisä- ja ulkopuolinen keskiörengas Seuraava kuva esittää oikeantyyppistä, sisä- ja ulkopuolisen keskiörenkaan yhteyteen sopivaa akseliliitoksen asennusapuvälinettä. [1] [2] [3] [4] Kuva 12: Asennusesimerkki, BSBF.. -laippalohko 53425AXX [1] Laippalohko [2] Hammaspyörä / ketjupyörä, jossa sisäpuolinen keskiörengas [3] Hammaspyörä / ketjupyörä, jossa ulkopuolinen keskiörengas [4] Lujuusluokan 12.9 ruuvit Käyttöohje Räjähdyssuojatut servo-kartiopyörävaihteet BSF.. 25

26 4 Mekaaninen asennus Toisioselementtien asennus umpinaiselle akselille Asennusohjeita Noudata seuraavia asennusohjeita. EX EX Direktiivin 94/9/ETY mukaisissa asennuksissa saadaan käyttää ainoastaan ATEX-hyväksyttyjä ensiön ja toision puoleisia asennuselementtejä. Asenna ensiön- ja toisionpuoleiset asennusosat vain asennusapuvälinettä käyttäen. Käytä akselille vetämiseen akselin päässä olevaa kierteitettyä porausta. Älä missään tapauksessa pakota kytkimiä, vetopyöriä jne. akselin päähän vasaralla iskien; laakerit, kotelo ja akselit ovat muutoin vaarassa vaurioitua! Huomioi hihnapyörien yhteydessä oikea, valmistajan antamien tietojen mukainen hihnan kireys. Käytettävän hihnan sähköisen resistanssin on oltava < 10 9 Ω. Hihnojen on täytettävä standardin IEC , kategorian FV-0 vaatimukset. Asennettavien voimansiirtoelementtien on oltava tasapainotettuja eivätkä ne saa aiheuttaa sallittua suurempia säteis- tai aksiaalivoimia (sallitut arvot: ks. luettelo "Vaihdemoottorit" tai "Räjähdyssuojatut käyttölaitteet"). Käytä toisionpuoleisia elementtejä servo-kartiopyörävaihteisiin ruuvaamalla asennettaessa vain lujuusluokan 12.9 ruuveja, ks. jäljempänä oleva taulukko: Standardin DIN EN ISO 4762 mukaiset lieriökantaiset kuusiokoloruuvit Lujuusluokka Kiristysmomentti [Nm] M ,1 M M M M M Asennusta helpottaa, kun toision puoleisen voimansiirtoelementin poraus lämmitetään lyhytaikaisesti lämpötilaan C. 26 Käyttöohje Räjähdyssuojatut servo-kartiopyörävaihteet BSF..

27 Mekaaninen asennus Kytkinosien asennus Kytkinosien asennus Kytkinosia asennettaessa on linjattava/sovitettava kytkimen valmistajan ohjeiden mukaisesti: A maksimi- ja minimietäisyys B aksiaaliheitto C kulmaheitto A B C Kuva 13: Maksimi- ja minimietäisyys (A), aksiaaliheitto (B), kulmaheitto (C) 04332AXX Huom! Liukastumisen ja tapaturmien vaara! Tapaturmien välttämiseksi on ensiön- ja toisionpuoleiset voimansiirtoelementit (hihnapyörät, kytkimet jne.) varustettava kosketussuojilla! Käyttöohje Räjähdyssuojatut servo-kartiopyörävaihteet BSF.. 27

28 4 Mekaaninen asennus Moottorin asennus sovitetta EBH.. käyttäen 4.10 Moottorin asennus sovitetta EBH.. käyttäen [11] [12] [9] [1] [2] [10] [8] [3] [4] [7] [9] [6] [2] [5] Kuva 14: Moottorin asennus sovitetta EBH.. käyttäen 53005AXX [1] Momenttiavain [2] Sulkutulppa [3] Moottorinakseli [4] Moottori [5] Tasopinta [6] Ilmausventtiili (vain asennusasennossa M4) [7] Kiristysruuvi [8] Kytkimen holkki [9] Kiristysrengas, jossa kuusiokoloruuvi [10] Kytkin [11] Sovite EBH [12] Paljekytkin Älä vahingoita servomoottorin akselia asennettaessa tai irrotettaessa sovitetta EBH.., koska vääntömomentin siirron vaatiman puristustoiminnon moitteettomuus ei ole silloin taattu. 28 Käyttöohje Räjähdyssuojatut servo-kartiopyörävaihteet BSF..

29 Mekaaninen asennus Moottorin asennus sovitetta EBH.. käyttäen Asennusjärjestys Noudata asennustöissä seuraavaa järjestystä: 1. Moottori [4], jonka käynnin tasaisuus on standardin DIN mukainen, voidaan asentaa mihin asentoon tahansa. Suojaa käyntinopeusanturi ja muut moottoriin asennetut lisälaitteet. 2. Tarkasta, ettei moottorin ja sovitteen tasopinnoissa [5] esiinny uurteita; tasoita pinnat tarvittaessa. 3. Puhdista kytkimen [10] holkkiakselin poraus ja moottorin akseli [3] liasta ja rasvasta. 4. Irrota jokin neljästä sulkutulpasta [2]. 5. Kierrä kiristysrenkaalla [9] varustettua kytkintä [10], kunnes kiristysruuvin [7] kanta (7) on päällirakenteen kotelon avoimen asennusaukon kohdalla. Löysää kiristysruuvi [7]. Akselikiilauralla varustetut moottorit: Kierrä kiilaura 90 sivuun sovitteen akselin uriin nähden. On suositeltavaa tasapainottaa kiilaura puolella kiilalla. 6. Pidä kytkimen holkkeja [8] käytettäessä huolta, että kytkimen holkin uritus peittää kytkimen [10] ja kiristysrenkaan [9] urat. 7. Työnnä vaihde varovasti moottorinakselille [3]. 8. Työnnä liitäntäruuvit moottorin laipassa olevien läpimenevien reikien lävitse ja kierrä ne sovitteen laipan kierteitettyihin reikiin. 9. Kiristä ruuvit tasaisesti ristiin. 10.Kiristä kiristysruuvi [7] sopivalla momenttiavaimella [1] annettuun kiristysmomenttiinsa. Sovitteen tyyppi Moottorinakselin läpimitta [mm] Kiristysruuvien lukumäärä Kiristysruuvin kiristysmomentti [Nm] Avainkoko EBH EBH EBH EBH EBH EBH EBH EBH Käyttöohje Räjähdyssuojatut servo-kartiopyörävaihteet BSF.. 29

30 4 Mekaaninen asennus Moottorin asennus sovitetta EBH.. käyttäen Moottoreiden suurin sallittu paino Fq X 53863AXX.. Moottorin painopiste X Fq.. Sovitteen laipan ja moottorin keskikohdan välinen etäisyys.. Säteittäisvoima Vaihteen tyyppi Sovite, tyyppi EBH X [mm] Fq [N] 1) BSF..202 BSF..302 BSF..402 BSF..502 BSF..602 BSF..802 EBH03/ EBH04/ EBH05/ EBH03/ EBH04/ EBH05/ EBH06/ EBH07/ EBH03/ EBH04/ EBH05/ EBH06/ EBH07/ EBH08/ EBH05/ EBH06/ EBH07/ EBH08/ EBH09/ EBH10/ ) Lujuusluokan 8.8 kiinnitysruuvien kuormituksen maksimiarvoja. Asennettavan moottorin suurinta sallittua painovoimaa F qmax on redusoitava lineaarisesti painopisteen etäisyyden x kasvaessa. Painopisteen etäisyyden ollessa annettua pienempi ei arvoa F qmax saa suurentaa. 30 Käyttöohje Räjähdyssuojatut servo-kartiopyörävaihteet BSF..

31 Mekaaninen asennus Sovitteella EBH.. varustetun moottorin irrotus Sovitteella EBH.. varustetun moottorin irrotus Toimintahäiriö, joka johtuu siitä, että asias on irrottanut sovitteen servokartiopyörävaihteesta! Älä missään tapauksessa irrota itse sovitetta servo-kartiopyörävaihteesta BSF... Servo-kartiopyörävaihteen BSF.. toiminta ei ole ennallaan asiakkaan suorittaman irrotuksen jäljiltä eikä takuu- yms. tuotevastuuvaatimuksia voida enää hyväksyä Järjestys irrotettaessa moottori sovitteesta EBH kytke käyttävä moottori pois päältä 2. varmista taakka, kuorma tms. 3. erota moottori syöttävästä sähköverkosta 4. anna käyttölaitteen jäähtyä riittävästi 5. löysää kiristysruuvi 6. löysää moottorin ja sovitteen väliset liitäntäruuvit 7. vedä moottori akselilta akselia vahingoittamatta Käyttöohje Räjähdyssuojatut servo-kartiopyörävaihteet BSF.. 31

32 5 I 0 Käyttöönotto Vaihteen pinnan ja öljyn lämpötilan mittaus 5 Käyttöönotto Tarkista oikea pyörimissuunta mekaanisesti kytkemättömässä tilassa. Huomioi epätavalliset hankausäänet koneen pyöriessä. Varmista akselikiilan paikoillaanpysyminen koekäytettäessä konetta ilman toisioelementtejä. Älä ota valvonta- ja suojalaitteita pois käytöstä koekäytönkään ajaksi. EX Pintalämpötilan noustessa liian korkeaksi (>95 C) on vaihde pysäytettävä välittömästi. Jos vaihdemoottorissa esiintyy normaalista toiminnasta poikkeavia muutoksia, esimerkiksi melua ja/tai tärinää, on se epäilyttävissä tapauksissa kytkettävä pois päältä. Selvitä ongelman syy ja käänny tarvittaessa SEW-EURODRIVEn puoleen. Vaihteen ollessa varustettu sovitteella on varmistettava, ettei vaihteen projektisuunnitteludokumenteissa annettuja arvoja ylitetä. Vaihteen ylikuormittuminen on ehdottomasti estettävä. 5.1 Vaihteen pinnan ja öljyn lämpötilan mittaus Tyyppikilvessä annetut pintalämpötilan maksimiarvotiedot perustuvat normaaleissa ympäristö- ja asennusolosuhteissa tehtyihin mittauksiin. Näiden olosuhteiden vähäisetkin muutokset (esim. asennusolosuhteiden ahtaus) voivat vaikuttaa lämmönmuodostukseen oleellisesti Pintalämpötilan mittaus Vaihdetta käyttöönotettaessa on ehdottomasti suoritettava pintalämpötilan mittaus maksimikuormituksella Mittaus voidaan suorittaa tavanomaisilla, kaupallisesti saatavilla lämpötilan mittauslaitteilla. Pintalämpötila tulee mitata vaihteen ja sovitteen välisessä saumakohdassa sekä kohdassa, jossa kytkentärasian asento haittaa tuulettimen jäähdytysvaikutusta. Pintalämpötila on noussut maksimiarvoonsa noin 3 tunnin kuluttua; se ei saa poiketa enempää kuin 55 K ympäristön lämpötilasta. Eron ollessa suurempi kuin 55 K ympäristön lämpötilaan nähden on käyttölaite pysäytettävä välittömästi. Käänny tällaisessa tapauksessa ehdottomasti SEW-EURODRIVEn puoleen Öljyn lämpötilan mittaus Öljyn lämpötilan mittaus on suoritettava luvussa "Tarkastukset ja huolto" selostettujen voiteluaineen vaihtovälien määrittelyä varten. Tätä varten on mitattava lämpötila myös vaihteen alapuolelta. Mitattuun arvoon on lisättävä 10 K. Voiteluaineen vaihtoväli tulee määritellä tämän lämpötila-arvon perusteella. 32 Käyttöohje Räjähdyssuojatut servo-kartiopyörävaihteet BSF..

33 Tarkastus ja huolto 6 6 Tarkastus ja huolto 6.1 Servo-kartiopyörävaihteet BSF.. on periaatteessa tarkoitettu kestämään jatkuvaa käyttöä luettelotietojen ja määräysten mukaan käytettyinä. Tästä ovat poikkeuksena kuluvat osat kuten laakerit, kulloisenkin sovelluksen mukaiset akselitiivisterenkaat ja voiteluaine. Servo-kartiopyörävaihteille BSF.. tulee suorittaa seuraavan taulukon mukaiset huoltotoimet. Aikaväli Suoritettavat toimet Joka 3000 käyttötunti, vähintään puolivuosittain Tarkista käyntimelu mahd. laakerivaurioiden varalta. Adapterin visuaalinen tarkastus (ei vuotoja) Tiivisteiden visuaalinen tarkastus (ei vuotoja) Havaittaessa vuotoa käänny SEW-EURODRIVE -huollon puoleen. Tarpeen mukaan (ulkoisista tekijöistä riippuen) Paikkaa tai uusi pinta- / korroosiosuojamaalaus Käyttöolosuhteiden mukaan, kuitenkin vähintään 5 vuoden välein Synteettisen öljyn vaihto Paikkaa tai uusi pinta- / korroosiosuojamaalaus käyttötunnin välein Rullalaakerirasvan vaihto Akselitiivisteen vaihto Voiteluaineiden sekoittaminen! Tehtaan käyttämää voiteluainetta ei saa sekoittaa muihin voiteluaineisiin. EX Vain mukana toimitettujen varaosaluetteloiden mukaisten alkuperäisvaraosien käyttö on sallittua. Käyttöohje Räjähdyssuojatut servo-kartiopyörävaihteet BSF.. 33

34 6 Tarkastus ja huolto Voiteluaineen vaihtovälit 6.2 Voiteluaineen vaihtovälit Servo-kartiopyörävaihteita BSF.. voidaan käyttää ympäristölämpötiloissa 20 C C. Seuraavasta taulukosta ilmenevät edellämainitun lämpötila-alueen mukaiset voiteluaineen vaihtovälit. [1] [2] 06714AXX [1] Käyttötuntimäärä [2] Öljykylvyn jatkuva lämpötila Eri öljylajien keskiarvo l.-tilassa 70 C Voiteluaineita koskevat lisätiedot: ks. kappale Täyttömäärät asennusasennosta riippuen Servo-kartiopyörävaihteet Täyttömäärä litroina BSF.. M1 M2 M3 M4 M5 M6 BSF202 0,15 0,25 0,25 0,30 0,25 0,25 BSF302 0,25 0,50 0,50 0,55 0,35 0,35 BSF402 0,45 0,80 0,80 1,05 0,65 0,65 BSF502 1,00 1,80 1,80 2,50 1,50 1,50 BSF602 1,60 2,50 2,80 4,10 2,00 2,60 BSF802 3,30 5,30 5,70 7,90 4,50 4,50 34 Käyttöohje Räjähdyssuojatut servo-kartiopyörävaihteet BSF..

35 Käyttöhäiriöt Asiakaspalvelu 7 7 Käyttöhäiriöt 7.1 Asiakaspalvelu Ilmoita aina seuraavat tiedot kääntyessäsi asiakaspalvelumme puoleen: tyyppikilven tiedot (täydellisinä) häiriön laatu ja laajuus häiriön esiintymisaika ja olosuhteet häiriön oletettu syy 7.2 Viat ja niiden eliminointi Häiriö Mahdollinen syy Korjaustoimenpiteet Epätavallinen, epätasainen käyntimelu "Jauhava" vierimismelu: Laakerivaurio Yhteydenotto asiakaspalveluun "Nakuttava" melu: Hammastuksen epäsäännöllisyys Säätimen asetus Taajuusmuuttajan parametroinnin tarkistus Öljyvuotoa Tiiviste viallinen tai näennäisvuoto 1) Yhteydenotto asiakaspalveluun Voiteluainevuotoa sovitteesta Lämpötilaero ympäristöön nähden >55 K Tiiviste viallinen tai näennäisvuoto 1) Yhteydenotto asiakaspalveluun PYSÄYTÄ KÄYTTÖLAITE VÄLITTÖMÄSTI! Jäähdytysilman saanti heikentynyt Huolehdi ilman esteettömästä saannista ja/tai käänny asiakaspalvelun puoleen. Käyntinopeus/vääntömomentti liian suuri Tarkista sovelluksen toimintapiste ja/tai käänny asiakaspalvelun puoleen. 1) Ohimenevä "vuoto", joka johtuu liiallisesta rasvatäytöksestä tiivisteen ja sen suojahuulen välissä. Liika rasva poistuu ulos antaen vaikutelman vuodosta. Käyttöohje Räjähdyssuojatut servo-kartiopyörävaihteet BSF.. 35

36 7 Käyttöhäiriöt Korjattavaksi lähettäminen 7.3 Korjattavaksi lähettäminen Ellei vian eliminointi onnistu, käänny SEW-EURODRIVE -huollon puoleen Lähettäessäsi käyttölaitteen huoltoon ilmoita seuraavat tiedot: sarjanumero ( tyyppikilpi) tyyppimerkintä huoltotarran numerot sovelluksen lyhyt kuvaus liitettynä oleva moottori (moottorin tyyppi, jännite, kytkennän tyyppi vai, nimelliskäyntinopeus) häiriön tyyppi muut olosuhteet omat oletukset vian syistä vian ilmaantumista edeltäneet tavanomaisesta poikkeavat asiat jne. 36 Käyttöohje Räjähdyssuojatut servo-kartiopyörävaihteet BSF..

37 Voiteluaineet Yleistä 8 8 Voiteluaineet 8.1 Yleistä Ellei ole sovittu mistään erikoisehdoista, toimittaa SEW-EURODRIVE vaihteet asennusasentokohtaisella voiteluainetäytöksellä varustettuina. Tässä mielessä ratkaisevaa on mainita asennusasento (M1...M6) käyttölaitetta tilattaessa. Käytettävä synteettinen voiteluaine kestää normaaleissa käyttöolosuhteissa käyttöä noin 5 vuotta. Kovemmassa rasituksessa, esimerkiksi normaalia korkemmissa lämpötiloissa, on öljynvaihto suoritettava annettujen vaihtovälien sivu 34 mukaisesti. SEW-EURODRIVE tekee vaihteisiin tarvittavan, vahvistettua asennusasentoa vastaavan öljytäytöksen. Asennusasennon muuttuessa on öljyn määrä sovitettava muutoksen mukaisesti. Asennusasennon saa muuttaa vain sopimalla asiasta ennalta SEW-EURODRIVEn kanssa; muutoin ei takuu- ym. tuotevastuuvaatimuksiin voida suostua. Servo-kartiopyörävaihteet BSF.. toimitetaan ainaostaan synteettisillä voiteluaineilla voideltuina. Elintarviketeollisuuteen tarkoitettuja voiteluaineita on saatavissa SEW-EURODRIVElta kysyttäessä. Jäljempänä olevasta voiteluainetaulukosta ilmenevät SEW-EURODRIVEn servokartiopyörävaihteiden PSF.. sallitut voiteluaineet. 8.2 Voiteluainetaulukko, vaihteistoöljy Ympäristölämpötila BSF.. C Oil Oil API-Luokka Oil ISO Öljyn Rullalaakerirasvat GL5 VG ~ 100 Mobillube SHC 75W-90 LS Mobiltemp AFI Käyttöohje Räjähdyssuojatut servo-kartiopyörävaihteet BSF.. 37

38 9 M1 M6 M6 Asennusasennot Yleisiä asennusasentoihin liittyviä ohjeita 9 Asennusasennot 9.1 Yleisiä asennusasentoihin liittyviä ohjeita SEW-EURODRIVE erottelee servo-kartiopyörävaihteissa asennusasennot M1... M6. Seuraavassa esityksessä on esitetty vaihteen asento asennusasennoissa M1... M6, toision puoli = A. M6 M1 M2 M4 M5 M AXX Kuva 15: Servo-kartiopyörävaihteiden BSF.. asennusasentojen M1... M6 kuvallinen esitys Noudata seuraavia ohjeita koskien akselien esittämistä asennusasentolehdillä: Umpiakselisissa vaihteissa: Esitetty akseli on aina A-puolella Käytetyt symbolit Seuraavassa taulukossa on esitetty asennusasentosivuilla käytetyt symbolit ja niiden merkitykset: Symboli Merkitys Ilmausventtiili 3 Kaapelin läpivientiholkin "normaali" paikka 38 Käyttöohje Räjähdyssuojatut servo-kartiopyörävaihteet BSF..

39 Asennusasennot Servo-kartiopyörävaihdemoottoreiden asennusasennot M1 M6 M Servo-kartiopyörävaihdemoottoreiden asennusasennot BSF sivu 38 Käyttöohje Räjähdyssuojatut servo-kartiopyörävaihteet BSF.. 39

40 9 M1 M6 M6 Asennusasennot Servo-kartiopyörävaihdemoottoreiden asennusasennot BSBF sivu Käyttöohje Räjähdyssuojatut servo-kartiopyörävaihteet BSF..

41 Asennusasennot Servo-kartiopyörävaihdemoottoreiden asennusasennot M1 M6 M BSF B 3 sivu 38 Käyttöohje Räjähdyssuojatut servo-kartiopyörävaihteet BSF.. 41

42 9 M1 M6 M6 Asennusasennot Servo-kartiopyörävaihdemoottoreiden asennusasennot BSBF B 3 sivu Käyttöohje Räjähdyssuojatut servo-kartiopyörävaihteet BSF..

43 Vaatimustenmukaisuustodistus Servo-kartiopyörävaihdemoottoreiden asennusasennot kva i P f n Hz Vaatimustenmukaisuustodistus EG-Konformitätserklärung EC-Declaration of Conformity Déclaration de conformité CE DIN EN ISO 9001 im Sinne der Richtlinie 94/9/EG, Anhang VIII Nr./No/N according to EC Directive 94/9/EC, Appendix VIII au sens de la directive CE 94/9/CE, Annexe VIII SEW EURODRIVE GmbH & Co KG Ernst-Blickle-Straße 42, D Bruchsal erklärt in alleiniger Verantwortung die Konformität der folgenden Produkte: declares under sole responsibility conformity of the following products: déclare, sous sa seule responsabilité, que les produits : Servogetriebe mit Motoradapter BSF..EBH../PSF..EPH.. der Kategorien 2GD Servo gear units with motor adapter BSF..EBH../PSF..EPH.. in categorys 2GD Réducteurs servo avec adaptateur moteur BSF..EBH../PSF..EPH.. des catégories 2GD mit der Richtlinie: 94/9 EG with the directive: 94/9 EC respectent la directive : 94/9 CE angewandte Normen: EN : applied standards: EN : Normes appliquées : EN : EN : EN : SEW-EURODRIVE hinterlegt die gemäß 94/9EG, Anhang VIII geforderten Unterlagen bei benannter Stelle: FSA GmbH, EU - Kennnummer 0558 SEW-EURODRIVE will archive the documents required according to 94/9/EC, Appendix VIII at the following location: FSA GmbH, EU Code 0558 SEW-EURODRIVE tient à disposition la documentation spécifiée dans la directive 94/9/CEE, Annexe VIII pour consultation à l endroit désigné : FSA GmbH, code UE 0558 Ort / Datum Place/date / Lieu et date Geschäftsführer Vertrieb und Marketing Managing Director Sales and Marketing Directeur général international commercial et marketing Bruchsal, H. Sondermann Käyttöohje Räjähdyssuojatut servo-kartiopyörävaihteet BSF.. 43

44 11 Liiteosa Liiteosa: Lyhenneluettelo 11 Liiteosa 11.1 Liiteosa: Lyhenneluettelo Lyhenne BSF.. DIN EN ISO SW Pitkä muoto / merkitys Servo-kartiopyörävaihteet [engl.: Bevel Servo Flange] Deutsches Institut für Normung e.v. Europäische Norm = Eurooppa-standardi International Organization for Standardization ISO laatii ISO-standardeja, joita jäsenvaltioiden on määrä ottaa käyttöön sellaisinaan. Schlüsselweite = avainkoko 44 Käyttöohje Räjähdyssuojatut servo-kartiopyörävaihteet BSF..

45 Hakemisto Hakemisto A Aksiaaliheitto...27 Asennuksen edellytykset...17 Asennus Akselikiilaa käyttämättä...24 Akselikiilaliitos...23 Järjestys...29 Kytkimet...27 Umpiakselille kiinnitettävät toisioelementit...23 Asennus koneikkoon...20 Asennus, edellytykset...17 Asennusapuväline...18 Asennusasennot Servo-kartiopyörävaihdemoottorit...39 Asennusjärjestys...29 Asennusohjeita...26 Asiakaspalvelu...35 E Erikoisrakenteet, II2GD...20 H...33 työt...33 Häiriöt, toiminta Hävittäminen...5 I Ilmausventtiili, aktivointi...22 Irrotus...31 Irrotus, moottorin...31 J Jalkakiinnitys...21 Jäteöljy...5 K Kategoria II2GD Erikoisrakenteet...20 Pintalämpötila...19 Toision teho ja vääntömomentti...19 Ympäristölämpötila...19 Ympäristöolosuhteet...19 Kategorian II2GD mukainen kotelointiluokka...19 Keskiörengas, sisäpuolinen...25 Keskiörengas, ulkopuolinen...25 Kierrätys...5 Koneikko, vaihteen asennus...20 Korjaus...36 Kosketussuoja...27 Kosteat tilat, vaihteiden käyttökuntoon saattaminen...20 Kotelointiluokka, kategoria II2GD...19 Kuljetus...8 Kulmaheitto...27 Käyttökuntoon saattaminen, vaihteen...18 Käyttöönotto Tarkistuslista käyttöönoton aikaiset toimet Tarkistuslista käyttöönottoa edeltävät toimet L Laippalohko Lisävarusteet Lyhenneluettelo M Maksimipaino, moottorit Mekaaninen asennus Momenttiavain Moottorin asennus sovitetta EBH.. käyttäen Moottorin irrotus N Näennäisvuoto O Ohjeet Turvallisuus... 7 Ohjeita Turvallisuus Ex-ympäristössä käytettäessä... 9 Ohjeita, asennus Otsapinnan puoleinen kiinnitys P Pintalämpötila, II2GD Pintalämpötilan mittaus R Rakenne Servo-kartiopyörävaihteet BSBF Servo-kartiopyörävaihteet BSF.. ja BSKF Sovite Romun laji Alumiini... 5 Teräs... 5 Räjähdysvaarallinen ympäristö, käyttökuntoon saattaminen EX-ympäristöön tarkoitetut vaihteet S Sarjanumero Sisäpuolinen keskiörengas Sovite EBH Suojalaitteet Symbolien selitykset... 6 Säteittäisvoimat Säätimen asetus Käyttöohje Räjähdyssuojatut servo-kartiopyörävaihteet BSF.. 45
