1 metis GSM-POHJAINEN ILMOITUKSENSIIRTOLAITE ASENNUS- JA KÄYTTÖOHJE V Global Safety & Security Solutions Oy

2 1 - Tekniset ominaisuudet Laitteen toimintakuvaus SIM-kortin asennusohje Pikaohje Asennus Perusasetukset, SIM-kortti Virransyöttölaitteen ja lämpötila-anturin kytkentä Käynnistys Valvontasilmukat Ohjauslähdöt Ilmaisimien jännitesyöttö Ohituskytkin S5 ja tilatieto valvonta PÄÄLLÄ / POIS Toiminnalliset asetukset Tehdasasetusten palautus Lämpötila-anturi Toiminta Puhelinnumerot Avautuva / sulkeutuva silmukka Viipeet, vasteajat ja silmukoiden ohitus Lämpötilan mittaus Hälytyssoitto Esto Tapahtumaloki Ilmoitukset, ohjauskomennot ja tilatietokyselyt Ilmoitukset Ohjaukset Tilatietokyselyt Asetukset Asetuskomennot Hälytystilanteiden tekstiviestien asetukset Puhelinnumeroiden asetus Silmukoiden parametrien asetus Lämpötilan ylä- ja alarajan asetus Automaattilähetysten ja -tallennusten asetus Soittonumeroiden asetus Tehdasasetusten palautus Sireenin ohjaus Asetukset Metis Soft ohjelmalla Muut lisävarusteet Asetustaulukko Kytkentäkuva Tehdasasetukset B222 Virtalähteen / akkulaturin kytkentä Valmistajan vakuutus

3 1 - Tekniset ominaisuudet Tyyppi Metis 1.0 Ohje Tämä ohjekirja pätee ohjelmaversioon 7.7e GSM-modeemi Siemens MC55 900/1800 kaksitaajuus GSM Liitännät 4 valvontasilmukkaa valvonta päälle / pois kytkin 1 kpl hälytysrele 1 kpl SMS:llä ohjattava rele lämpötila-anturin liitäntä RS232 liitin ohjelmointiin ja tapahtumalokin purkamiseen Merkkiledit 4 kpl Antenni kaksitaajuus 900/1800, SMA-liitin GSM-liittymä SIM-kortti, kaikki operaattorit (kortti ei sisälly toimitukseen) Tiedonsiirto tekstiviestinä, hälytyssoitto, GSM-data Tapahtumaloki purkaminen paikallisesti RS232- portista tai GSM-yhteydellä Virransyöttö VDC, 1A Virrankulutus n. 40mA, jatkuva ilman ulkoisia laitteita n. 400mA hetkellinen lähetystilanteessa Lämpötila-alue C Toimitussisältö Lisälaitteet Valmistaja Myynti Rajoitukset Metis OEM-moduuli GSM-antenni, antennin liitin SMA käyttö- ja asennusohje virtalähde / akkulaturi lämpötila-anturi akku muovikotelo metallikotelo Global Safety & Security Solutions Oy ( jälleenmyyjät kautta maan Laitetta ei saa käyttää sellaiseen käyttötarkoitukseen, jossa sen puutteellinen tai virheellinen toiminta voi aiheuttaa vaaraa ihmisille tai eläimille. Kun laitetta käytetään rikosilmoitinjärjestelmän tiedonsiirtoon, on noudatettava viranomaisten ja vakuutusyhtiöiden antamia ohjeita turvallisuusjärjestelmien suunnittelussa ja asennuksessa. 3

4 1.1 Laitteen toimintakuvaus Metis on GSM-pohjainen hälytys- ja ohjauskeskus. Laite on suunniteltu lähettämään tietoa valvontasilmukoiden hälytyksistä henkilöiden matkapuhelimiin ja / tai valvontakeskusten vastaanotto-ohjelmistoihin. Metis kommunikoi käyttäjän kanssa GSM-verkon tekstiviestein ja puhelinsoitoin. Laitteeseen voidaan liittää useita erilaisia antureita joista saadaan tarvittaessa hälytys- tai mittaustietoja (esim. murtohälyttimet, lämpötila-anturi) ja sitä voidaan myös kauko-ohjata (esim. releohjauksella lämmitys päälle / pois). Laitteen ohjelmistossa on automatiikka joka pitää huolen että laite pyrkii kaikin tavoin pitämään yhteyden GSM-verkkoon, olettaen että verkko on kuuluvilla. Kohtuuttomien tekstiviestikulujen ehkäisemiseksi laitteessa on tehty mahdollisten ongelma ja vikatilanteiden varalle rajat viestien lähettämiselle jolloin esim. mökillä oleva laite ei vikatilanteessa aiheuta kohtuuttomia puhelinkuluja. Ongelmatilanteiden ehkäisemiseksi laitteita ei saa ketjuttaa lähettämään toisilleen viestejä (esim. releohjauksia). Laitteiden lähettämät vakioviestit voivat aiheuttaa kahden laitteen välisen runsaan viestiliikenteen jota ei huomaa ennen seuraavan puhelinlaskun ilmestymistä. Viestien vastaanottajana täytyy aina olla sellainen väline (matkapuhelin, valvomotietokone) jolla viestiliikennettä pystytään tarkkailemaan. Asennettaessa laitetta on hyvä kääntyä asiantuntevan sähköliikkeen puoleen. 230V sähköverkon kytkentöjä saa tehdä vain asianmukaisen luvan omaavan sähköasennusliikkeen asentaja. 4

5 2 - SIM-kortin asennusohje 1. Irrota pellin kiinnitysruuvit (4kpl) ja nosta metis pois kotelostaan. 2. Avaa SIM-kortinlukijan kelkka työntämällä metallista lukitussalpaa kevyesti kuvan mukaisesti ja nosta kelkka tämän jälkeen pystyyn. 5

6 3. Aseta SIM-kortti paikoilleen siten, että kortin kulmassa oleva viiste tulee oheisen kuvan mukaisesti kelkasta katsoen ulospäin. 4. Sulje kelkka laskemalla se ensin alas, jonka jälkeen työnnä metallista lukitussalpaa kevyesti kuvan mukaisesti kunnes se lukittuu. Tämän jälkeen metis voidaan kiinnittää takaisin koteloonsa. 6

7 3 - Pikaohje Metis ilmoituksensiirtolaitteessa on valmiina perusasetukset, joilla se soveltuu tavallisimpiin käyttökohteisiin sellaisenaan. Vain kohdekohtaiset parametrit kuten puhelinnumerot on asetettava.tämä pikaohje kuvaa ne minimitoimenpiteet, joita asennuksessa tuolloin tarvitaan. Asennus ja käynnistys: Aseta SIM-kortti omaan matkapuhelimeesi ja poista PIN-tunnuksen kysely Poista kaikki puhelinnumerot ja tekstiviestit SIM-kortilta Aseta oma (testauspuhelimen ) numero SIM-kortille Aseta SIM-kortti Metis-ilmoituksensiitolaitteeseen Kytke virtalähde Odota kunnes vihreä GSM merkkivalo syttyy (n.3min) Kytke valvonta päälle ja testaa silmukat Olet käynnistänyt metis-ilmoituksensiirtolaitteen. Voit vastaanottaa siltä tekstiviestejä ja lähettää sille komentoja tekstiviestein. Ilmoitukset ja komennot on kuvattu tarkemmin käyttöohjeessa. Aseta ainakin puhelinnumerot ja tekstiviestit ohjeiden mukaisesti. Tarvittaessa vaihda viimeiseksi tekstiviestillä hallintapuhelimen numero lopulliseksi. Oletusarvot: Silmukka 1 : hälytys avautuessa, viive 30s, ohjattavissa päälle/pois Silmukka 2 : hälytys avautuessa, ei vasteaikaa, ohjattavissa päälle / pois Silmukka 3 : hälytys sulkeutuessa, ei vasteaikaa, valvonnassa aina (24h) Silmukka 4 : hälytys sulkeutuessa, ei vasteaikaa, valvonnassa aina (24h) Hälytyssoitto (varmistussoitto tekstiviestin lisäksi) ei ole käytössä Valvonta päällä / valvonta pois viestit lähetetään kaikkiin laitteen SIM-kortille ohjelmoituihin numeroihin Silmukoiden palautumisesta normaalitilaan hälytyksen jälkeen ei lähetetä viestiä Kaikkien silmukoiden hälytysviestit lähetetään kaikkiin SIM-kortin numeroihin Silmukoiden hälytystekstit : SILMUKKA 1, SILMUKKA 2, jne. Hälytysreleen viive 20s 7

8 4 - Asennus 4.1 Perusasetukset, SIM-kortti Aseta laitteeseen tarkoitettu SIM-kortti ensin matkapuhelimeen. Tyhjennä SIM-kortti kaikista tekstiviesteistä ja puhelinnumeroista. Aseta testipuhelimen numero ainoaksi numeroksi kortille. Nimellä ei asetuksessa ole väliä. Poista PIN-koodin kysely. Asenna SIM-kortti paikalleen metis-laitteeseen. 4.2 Virransyöttölaitteen ja lämpötila-anturin kytkentä Laite saa virran erillisestä virransyöttölaitteesta. Syöttöjännitealue on VDC. Keskuslaitteen virrankulutus on normaalikäytössä n. 40mA ja hetkellisesti lähetyksen aikana n. 400mA. Laitteessa ei ole akun latauspiiriä. Jännitesyöttöön voidaan kytkeä 13,65 V:n akkulaturi, joka samalla voi jatkuvasti ladata akkua. Sopiva akkulaturi on saatavana lisävarusteena. Lämpötila-anturi kytketään ennen jännitesyötön kytkemistä (kts Kytkentäkuva). Kun laite käynnistetään, se tutkii onko lämpötila-anturi asennettu. Mikäli anturi on asennettu, se otetaan käyttöön. 4.3 Käynnistys Kytke jännite. GSM-modeemi kytkeytyy automaattisesti verkkoon. Kytkeytyminen kestää n. minuutin ja alussa modeemin WAIT/FAULT-merkkivalo palaa kiinteästi. Kun laite on valmis, merkkivalo sammuu. GSM-verkon vihreä merkkivalo palaa jatkuvasti normaalikäytössä osoittaen laitteen olevan toimintakunnossa. Käynnistyksen yhteydessä laite ilmoittaa matkapuhelimeesi valvonnan tilan sekä mahdolliset hälytykset. Silmukat 1 ja 2 on oletusarvona asetettu hälyttämään avautuvasta koskettimesta. Niistä tulee käynnistyksessä hälytys, mikäli silmukat ovat avoimina. Mikäli lämpötila-anturi on kytketty, se tulee käyttöön automaattisesti. Lämpötila-arvo lähetetään käynnistyksen yhteydessä n. 2 min kuluttua. ALARM -merkkivalo osoittaa hälytyksen. Toimi rauhallisesti testatessasi, hälytysten tulo puhelimeen kestää hetken. Muista, että silmukalle voi olla asetettu viive / vasteaika. 8

9 4.4 Valvontasilmukat Kytke ilmaisimet/anturit laitteen silmukoihin tämän ohjeen mukaisesti (kts. 11 Kytkentäkuva). Silmukoita voidaan ohjata ohituslaitteella (koodinäppäimistöllä, kortinlukijalla jne.) valvontaan ja pois. Tehdasasetuksena silmukat 1 ja 2 seuraavat ohituskytkintä ja silmukat 3 ja 4 ovat aina valvonnassa. Kaikki tulo-/lähtöviivettä käyttävät anturit tulee kytkeä silmukkaan 1. Valvonta päälle/pois-ohjaus on mahdollista myös puhelinsoitolla jos ko. valinta on otettu käyttöön (kts. sivu 16 perusasetukset). 4.5 Ohjauslähdöt Metis-ilmoituksensiirtolaitteen piirikortilla on kaksi pienoisrelettä, joilla voidaan ohjata ulkoisia laitteita. Maksimikuorma releille on 24VDC/1A. Hälytysrele on ulkoisia laitteita ohjaava rele joka antaa hälytystilanteessa 20s 9min. mittaisen pulssin (tehdasasetus 20s.). Hälytysrelelähtöä voidaan käyttää esimerkiksi sireenin (paikallishälyttimen) ohjaukseen. Rele 1 on kauko-ohjattava rele. Kauko-ohjaus voi tapahtua puhelinsoitolla tai tekstiviestillä (kts. sivu 16 perusvalinnat). Kun halutaan ohjata isommalla jännitteellä tai virralla toimivaa laitetta, on laitteen releellä ohjattava ulkopuolista lisärelettä tai kontaktoria. Lisäreleen kytkennässä on käytettävä suojadiodia, joka estää haitalliset jännitepiikit. Huom! Laitteeseen ei missään olosuhteissa saa kytkeä 230VAC jännitettä hengen- ja palovaaran vuoksi. 4.6 Ilmaisimien jännitesyöttö Ulkoisia antureita varten on jännitesyöttö otettava suoraan virtalähteestä. 4.7 Ohituskytkin S5 ja tilatieto valvonta PÄÄLLÄ / POIS Ohitukseen käytettävät näppäimistöt, kortinlukijat ja käyttölaitteet on liitettävä siten, että ne antavat n. 2s ajan GND-tason S5 pisteeseen kun tilaa halutaan vaihtaa. Ohitus voidaan tehdä myös puhelinsoitolla, mikäli toiminto on valittuna. Tällöin ei ohjausta voida tehdä tekstiviestillä. Valvonnan päällä olo on indikoitu avoinkollektorityyppisenä liitäntäpisteenä liitinrimalla, josta se voidaan kytkeä esim. ohituslaitteeseen tai erilliseen merkkivaloon. 9

10 4.8 Toiminnalliset asetukset Tekstiviestillä on myös mahdollisuus muuttaa tehdasasetuksella määriteltyjä toiminnallisia asetuksia. Valinnat on kuvattu liitteessä Tehdasasetusten palautus Laitteen oletusarvot on mahdollista palauttaa kaikille parametreille erillisellä oikosulkupalalla J2, joka on laitteen pohjassa. Kun laite käynnistetään oikosulkupalan ollessa paikallaan niin tehdasasetukset tulevat käyttöön Lämpötila-anturi Lämpötila-anturi kytketään joko suoraan piirikortilla olevaan liittimeen ohjekirjan lopussa olevan kytkentäohjeen mukaan. Lämpötila-anturi voidaan siirtää kaapelilla maksimissaan 10 m:n päähän keskuslaitteesta. Kosteassa tilassa kuten ulkona on käytettävä vesitiiviisti koteloitua lämpötila-anturia. 5 - Toiminta 5.1 Puhelinnumerot Ilmoituksensiirtolaite käyttää osittain SIM-korttia puhelinmuistiona. Kortilla oleva ensimmäinen puhelinnumero on hallintapuhelimen ( master -käyttäjä) numero. Sillä voidaan tehdä normaalien käyttötoimenpiteiden lisäksi myös asetuksia. Muilla numeroilla 2-15 on mahdollista tehdä vain käyttöön liittyviä toimenpiteitä kuten vastaanottaa ilmoituksia, sekä tehdä tilatietokyselyjä ja releohjauksia. Keskuslaitteelle voidaan tehdä määrittelyt, joilla tietyt ilmoitukset ohjataan vain tiettyihin puhelinnumeroihin. Tämä soittonumeroiden määrittely on kuvattu liitteessä Avautuva / sulkeutuva silmukka Laite lähettää tallennettuihin puhelinnumeroihin silmukan sulkeutuessa ja avautuessa kyseistä silmukkaa vastaavan tekstiviestin. Tekstiviesti on vapaasti aseteltavissa. Silmukan toimintasuunnan (aiheutuuko hälytys silmukassa olevan kytkimen avautumisesta vai sulkeutumisesta), voi valita asetussanomalla. Tehdasasetuksena silmukat 1 ja 2 ovat hälytystilanteessa avautuvia ja silmukat 3 ja 4 sulkeutuvia. Kun silmukka palautuu alkuperäiseen tilaansa laite lähettää kuittausviestin, mikäli toiminto on valittuna. 5.3 Viipeet, vasteajat ja silmukoiden ohitus Silmukalla 1 voi olla asetettuna lähtö- / tuloviive. Jos valvonta ohitetaan sisään tultaessa viipeen aikana ohituslaitteella (esim. näppäimistö), ei hälytysviestejä lähetetä. Samoin kytkettäessä ohituslaitteesta valvonta päälle silmukka kytkeytyy valvontaan vasta viipeen kuluttua. Samanpituinen viive on käytössä molempiin suuntiin. 10

11 Silmukoille 2-4 voidaan asettaa vasteaika.tämä tarkoittaa sitä että hälytys lähtee vasta kun silmukka on yhtäjaksoisesti ollut hälyttävässä tilassa koko asetetun ajan. Laite lähettää ohituskytkimen avautuessa ja sulkeutuessa viestin kaikkiin vastaanottonumeroihin, jos kyseinen toiminto on kohdan Toiminnalliset asetukset mukaisesti valittuna. Valvonta saadaan päälle ja pois myös käyttöoikeudet omaavalla (hallintanumerolla talletettu numero laitteen SIM-kortilla) puhelimella soittamalla laitteen numeroon. Jos toiminto on valittuna, soitto vaihtaa laitteen kytkentätilaa automaattisesti. Soitto ei avaa puheyhteyttä vaan Metis katkaisee puhelun heti kun ohjaus on tehty (Näin puhelu on maksuton). Varmistus ohjauksen perillemenosta saadaan tekstiviestinä, jos kyseinen toiminto on kohdan Toiminnalliset asetukset mukaisesti valittuna. Toiminnallisista asetuksista voidaan myös valita onko käytössä kaksiasentoinen ohituskytkin vai antaako ohituslaite vain pulssin. Valvonta on päällä kun keltainen ARMED merkkivalo palaa. ARMED-ledille on liitinrimalla avokollektorityyppinen lähtö, johon voi liittää esim. ohituslaitteen merkkivalon tai erillisen LEDin indikoimaan laitteen kytkentätilaa. Maksimikuormitus lähdölle on 50mA. 5.4 Lämpötilan mittaus Lämpötila-anturi antaa SMS- viestillä ilmoituksen, mikäli lämpötila muuttuu annettujen rajaarvojen ulkopuolelle. Raja-arvot voi asettaa ja muuttaa tekstiviestillä hallintapuhelimella. Laite ilmoittaa kun lämpötila on palannut asetettujen rajojen sisälle. Lämpötila-anturille on määriteltävissä yläraja, alaraja, mittausväli, automaattilähetyksen /tallennuksen väli sekä hälytyssoitto (peräänsoitto). Lämpötila-asetuksessa on annettava etumerkki. Raja on mahdollista asettaa myös pakkasen puolelle. Lämpötila-anturin mittausalue on C. 5.5 Hälytyssoitto Metis lähettää tekstiviestin ja mikäli niin on asetettu laite soittaa myös hälytyssoiton kaikkiin SIM-kortilla oleviin numeroihin. Tällöin laite soittaa tavallisen äänipuhelun tekstiviestin lisäksi. Hälytyssoitto asetetaan päälle asetusohjeen mukaisesti silmukkakohtaisesti tekstiviestillä. Hälytyssoitto varmistaa vastaanoton eli soittoon on vastattava, muuten se toistetaan hetken kuluttua. Laite käy vuorotellen läpi SIM-kortin puhelinnumerot ja lähettää kaikkiin määriteltyihin numeroihin tekstiviestin ja soittaa soiton. Vastaanottaja voi puhelinsoittoon vastattuaan keskeyttää soittosarjan soittamalla Metislaitteelle. Laite odottaa vastasoittoa n. 30s ennen kuin siirtyy lähettämään viestin seuraavalle hälytysten vastaanottajalle. Vastasoiton saatuaan laite keskeyttää hälytysten lähettämisen muihin SIM-kortin numeroihin. 11

12 5.6 Esto Jos laitteelle tulee yhden tunnin aikana enemmän kuin kaksikymmentä hälytystapahtumaa laite lukkiutuu estäen kohtuuttomat puhelinlaskut. Estotilan ollessa voimassa WAIT / FAULT -merkkivalo palaa. Laite menee estotilaan myös jos laitteelta lähtee tunnissa enemmän kuin 60 viestiä (mitä tahansa viestiä; hälytys, tilatieto, määrävälilähetys ). Lukitus voidaan purkaa joko odottamalla 6 tuntia jolloin esto purkautuu automaattisesti, soittamalla laitteelle mistä tahansa puhelinmuistion numerosta, tai vaihtamalla valvontatilaa paikallisesti ohituslaitteella. Estotilassa laite ei lähetä hälytyksiä eikä vastaanota tekstiviestikomentoja. Eston aikana lähetetyt tekstiviestikomennot hävitetään. 5.7 Tapahtumaloki Laitteessa on oma tapahtumaloki, joka on purettavissa Metis-soft ohjelmalla. Tapahtumalokiin on tallennettu kaikki hälytykset ja käyttötoimenpiteet. Loki sisältää n viimeisintä tapahtumaa. Vanhin tapahtuma putoaa pois kun uusi tulee tilalle. 6 - Ilmoitukset, ohjauskomennot ja tilatietokyselyt Metis lähettää SMS-viestejä vastaanottonumeroihin. Tekstiviestin lisäksi käytössä voi olla hälytystilanteessa hälytyssoitto. Laitteelta voidaan kysyä tilatietoja ja sille voidaan antaa tekstiviestillä ohjauskomentoja. 6.1 Ilmoitukset Silmukan 1-4 hälytys ja paluutieto Valvonta päällä / valvonta irti, ohituskytkimen tilatieto Lämpötilahälytys xx astetta Lämpötila xx, hälytysrajojen sisällä Määrävälein tapahtuva lämpötilan lähetys 6.2 Ohjaukset Tekstiviestillä ohjattavan releen toiminnot: Pysyvä ohjaus Pulssi 5s Aikarele 1 999min Hälytysrele, pulssi 20s 9min Ohjauskomennot näkyvät liitteessä Tilatietokyselyt Metis-laitteelta voi kysyä silmukoiden tilaa, ohjausten tilaa, lämpötilaa sekä asetuksia. Komennot on taulukoitu liitteessä 1. 12

13 7 - Asetukset 7.1 Asetuskomennot Metis-laitteelle on mahdollista lähettää tekstiviesteillä halutut asetukset. Kaikki viestit on taulukoituna liitteessä 1. Asetukset voi tehdä vain hallintapuhelimen numerosta. Varsinainen komento on esim. kaksi numeroa sulkumerkkien sisällä mutta sulkumerkkien ulkopuolelle voi kirjoittaa mitä tahansa tekstiä esimerkiksi ohjetekstiä, joka auttaa muistamaan mikä komento on kyseessä. Esim. seuraava viesti voisi olla talletettuna käyttäjän puhelimen muistiin Huvilan valot päälle (11). Näin käyttäjä muistaa jo viestin selitysosasta (sulkeiden ulkopuolella oleva osa), mitä viestillä tapahtuu. Kyseisellä viestillä ohjataan rele 1 päälle ja esimerkkitapauksessa releeseen on kytketty huvilan valaistus. 7.2 Hälytystilanteiden tekstiviestien asetukset Silmukkakohtaiset tekstiviestit asetetaan lähettämällä ne tekstiviestinä laitteelle. 7.3 Puhelinnumeroiden asetus Puhelinnumerot, joihin ilmoitukset lähetetään, asetetaan tekstiviesteillä laitteelle. 7.4 Silmukoiden parametrien asetus Useita silmukan toimintaan vaikuttavia parametreja kuten viive, hälytyssoitto ja koskettimen suunta voidaan asettaa silmukkakohtaisesti. 7.5 Lämpötilan ylä- ja alarajan asetus Lämpötila-anturille ja molemmille mittauskanaville voidaan asettaa ylä- ja alarajat. 7.6 Automaattilähetysten ja -tallennusten asetus Lämpötila-anturi ja mittauskanavat voidaan määritellä lähettämään tai tallentamaan tiedot automaattisesti määrävälein. Tätä toimintoa voidaan käyttää myös osoittamaan määrävälein laitteen olevan toimintakunnossa. 7.7 Soittonumeroiden asetus Hälytykset lähetetään silmukkakohtaisesti vain valittuihin numeroihin, muihin numeroihin tietoa ei välitetä. Asetus tehdään liitteen 1 mukaan siten, että sulkeiden sisälle määritellään pilkulla eroteltuna mihin luettelon numeroon lähetetään kunkin silmukan ilmoitukset. Tätä varten on oltava tiedossa missä järjestyksessä numerot ovat keskuslaitteessa / SIM-kortilla. 13

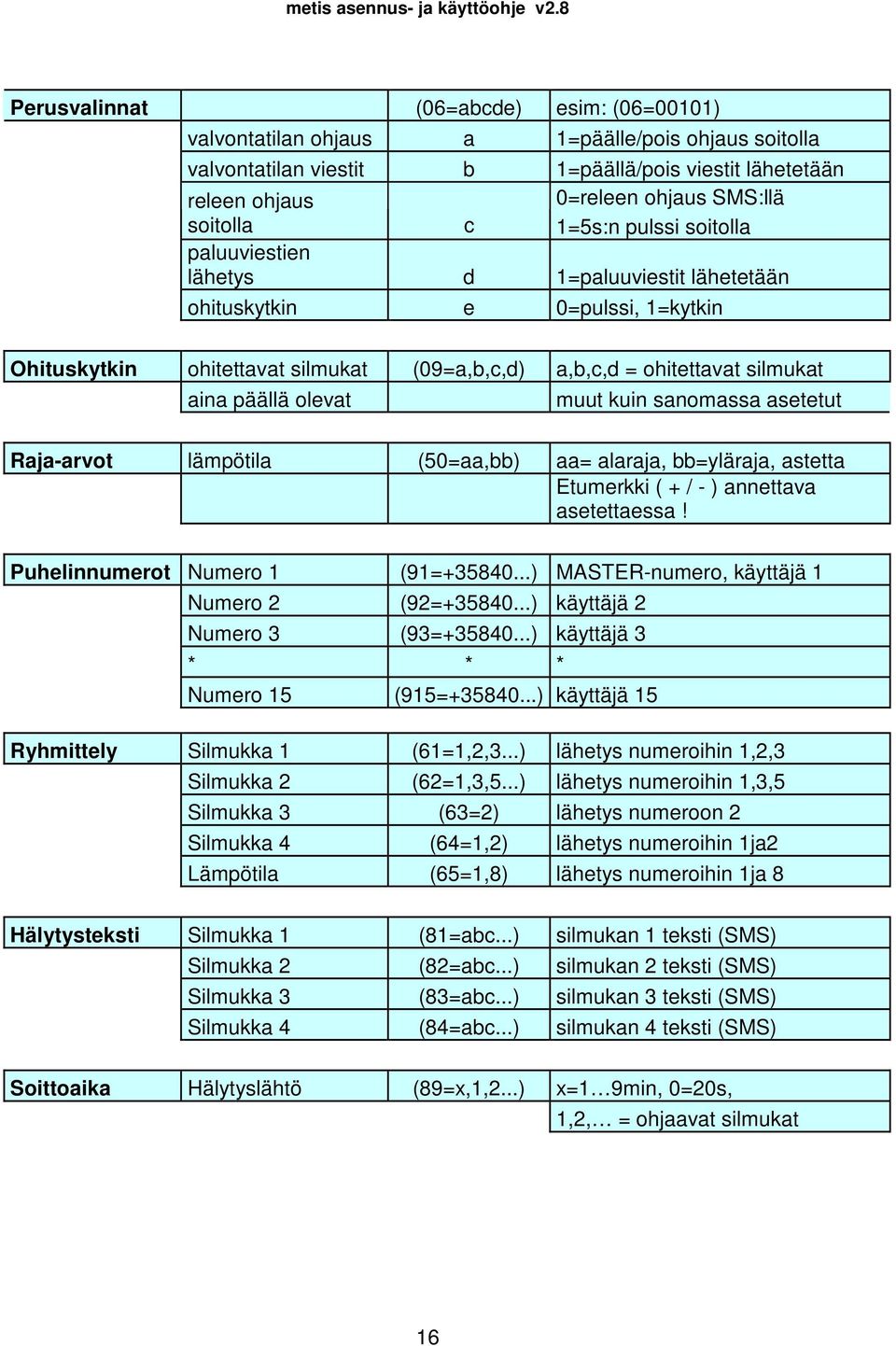

14 7.8 Tehdasasetusten palautus Laitteen oletusarvot kaikille parametreille on mahdollista palauttaa erillisellä jumpperilla J2. Kun laite käynnistetään jumpperin ollessa paikallaan niin tehdasasetukset palautuvat käyttöön. Huom! Kuvassa näkyvä jumpperi J1 tulee aina olla auki! 7.9 Sireenin ohjaus Sireenilähdön toiminta-aika on oletuksena 20s. Asetuskomennolla voi muuttaa soittoaikaa välillä 1-9min. Asetuskomennolla voidaan myös määritellä mitkä silmukat ohjaavat sireenilähtöä jai mitkä silmukat ovat äänettömiä. 8 - Asetukset Metis Soft ohjelmalla Kaikki asetustoimenpiteet voidaan myös tehdä myös lisävarusteena saatavalla Metis Soft - ohjelmalla. Ohjelma toimii sekä paikallisesti että GSM-modeemiyhteydellä kaukoohjauksena. Ohjelman käyttöohje on mukana sen pakkauksessa. 9 - Muut lisävarusteet Metis-ilmoituksensiirtolaitteeseen on saatavana monia lisävarusteita kuten virtalähde/akkulaturi, laitekaappi, akku, ohisulkijoita jne. 14

15 10 Asetustaulukko OHJAUKSET Releohjaukset TAPAHTUMA TEKSTIVIESTI SELOSTUS Rele 1 pois päältä (10) päälle pysyvästi (11) päälle pulssi (31) pituus vakio 5s päälle viipeen ajaksi (31=a) a= aika minuutteja Kyselyt Lämpötila lämpötilan kysely (41) vastaus SMS, arvo asteina Silmukat tilakysely (42) vastaus SMS, kaikki silmukat Ohjauslähtö tilakysely (43) vastaus SMS ASETUKSET KOHDE ASETUS TEKSTIVIESTI SELOSTUS Silmukka 1 lähtö-/tuloviive (01=aa,b,c) aa= viive sekuntia, 00 99s peräänsoitto (01=aa,b,c) b=0=ei soittoa, b=1=soitto koskettimen toiminta (01=aa,b,c) c=0=avautuva, C=1=sulkeutuva Silmukka 2 viive (02=aa,b,c) aa= viive sekuntia, 00 99s peräänsoitto (02=aa,b,c) b=0=ei soittoa, b=1=soitto koskettimen toiminta (02=aa,b,c) c=0=avautuva, C=1=sulkeutuva Silmukka 3 viive (03=aa,b,c) aa= viive sekuntia, 00 99s peräänsoitto (03=aa,b,c) b=0=ei soittoa, b=1=soitto koskettimen toiminta (03=aa,b,c) c=0=avautuva, C=1=sulkeutuva Silmukka 4 viive (04=aa,b,c) aa= viive sekuntia, 00 99s peräänsoitto (04=aa,b,c) b=0=ei soittoa, b=1=soitto koskettimen toiminta (04=aa,b,c) c=0=avautuva, C=1=sulkeutuva Lämpötilaanturi mittausväli (05=aa,b) aa=mittausväli s peräänsoitto (05=aa,b) b =0= ei soittoa, b=1= soitto autom. lähetys tekstiviestillä (55=aa,0) aa= lähetysväli tunteja autom. tallennus lokiin (55=aa,1) aa= tallennusväli tunteja

16 Perusvalinnat (06=abcde) esim: (06=00101) valvontatilan ohjaus a 1=päälle/pois ohjaus soitolla valvontatilan viestit b 1=päällä/pois viestit lähetetään releen ohjaus 0=releen ohjaus SMS:llä soitolla c 1=5s:n pulssi soitolla paluuviestien lähetys d 1=paluuviestit lähetetään ohituskytkin e 0=pulssi, 1=kytkin Ohituskytkin ohitettavat silmukat (09=a,b,c,d) a,b,c,d = ohitettavat silmukat aina päällä olevat muut kuin sanomassa asetetut Raja-arvot lämpötila (50=aa,bb) aa= alaraja, bb=yläraja, astetta Etumerkki ( + / - ) annettava asetettaessa! Puhelinnumerot Numero 1 (91= ) MASTER-numero, käyttäjä 1 Numero 2 (92= ) käyttäjä 2 Numero 3 (93= ) käyttäjä 3 * * * Numero 15 (915= ) käyttäjä 15 Ryhmittely Silmukka 1 (61=1,2,3...) lähetys numeroihin 1,2,3 Silmukka 2 (62=1,3,5...) lähetys numeroihin 1,3,5 Silmukka 3 (63=2) lähetys numeroon 2 Silmukka 4 (64=1,2) lähetys numeroihin 1ja2 Lämpötila (65=1,8) lähetys numeroihin 1ja 8 Hälytysteksti Silmukka 1 (81=abc...) silmukan 1 teksti (SMS) Silmukka 2 (82=abc...) silmukan 2 teksti (SMS) Silmukka 3 (83=abc...) silmukan 3 teksti (SMS) Silmukka 4 (84=abc...) silmukan 4 teksti (SMS) Soittoaika Hälytyslähtö (89=x,1,2...) x=1 9min, 0=20s, 1,2, = ohjaavat silmukat 16

17 11 - Kytkentäkuva RS-232 valvontasilmukat V DC GND valvonta päälle/pois kytkin 12 - Tehdasasetukset Kieliasetus (00=1) Englanti Silmukoiden asetukset (01=30,0,0) S1 30s viive, SMS, avautuva kosketin (02=00,0,0) S2 ei vastetta, SMS, avautuva kosketin (03=00,0,1) S3 ei vastetta, SMS, sulkeutuva kosketin (04=00,0,1) S4 ei vastetta, SMS, sulkeutuva kosketin (05=30,0) lämpötilamittaus 30s välein, ei soittoa (06=01101) päälle/pois ohjaus soitolla, päälle/pois viestit lähetetään, silmukoiden paluuviestejä ei lähetetä, ohitus tapahtuu kytkimellä. Ohituskytkimen asetus (09=1,2) Ohituskytkin ohjaa silmukoita 1 ja 2 Lämpötilarajat (50=-10,+30) Alaraja -10 C, yläraja +30 C Numeroiden ryhmittely (61=1,2,3,4,5,6,7,8,9,10,11,12,13,14,15) --- (65=1,2,3,4,5,6,7,8,9,10,11,12,13,14,15) Hälytykset lähetetään kaikkiin puhelinnumeroihin kaikista silmukoista. Lämpötilan automaattinen lähetys / tallennus (55=0,0) Lämpötilatietoja ei tallenneta / lähetetä Laitetunnus (70=0) Ei laitetunnusta Silmukoiden hälytystekstit (81=Z1) --- (84=Z4) Sireenin soittoaika ja ohjaavat silmukat (89=0,1,2,3,4,5) Sireenin soittoaika 20 s, kaikki silmukat ohjaavat hälytystilanteessa sireeniulostuloa. Puhelinnumeroiden asetus (91= ) numero 1 (92= ) numero (915= ) numero 15 Numeroita ei tallennettuna. Laitteen oma numero (lokitoiminta) (100=+358 ) Numero ei tallennettu. 17

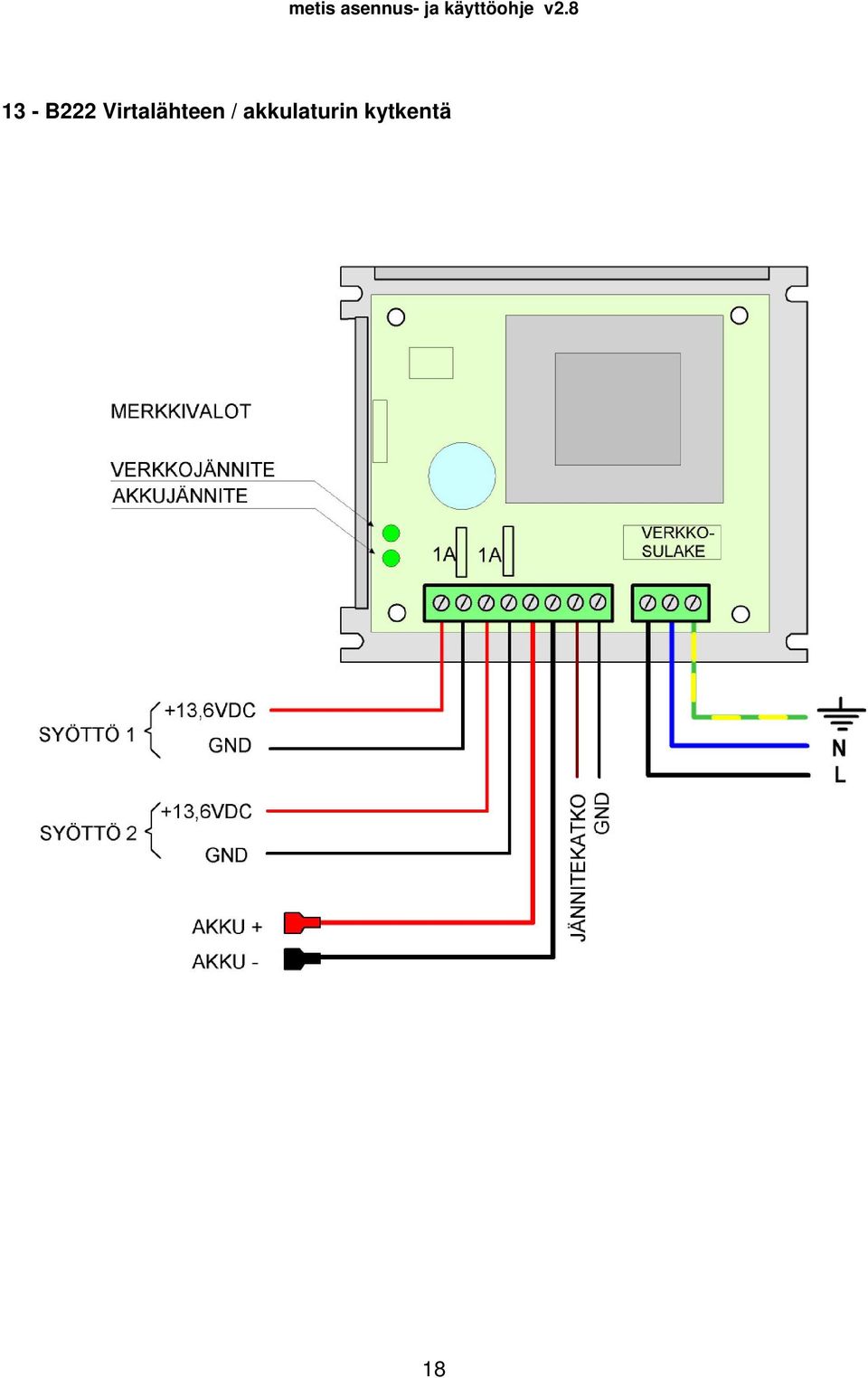

18 13 - B222 Virtalähteen / akkulaturin kytkentä 18
