1 TUOTELUETTELO 12

2 Sisällysluettelo SORVAUS 3-6 Voimaistukat, sylinterit ja tukilaakerit 7-13 Manuaali-istukat, laipat ja perusleuat manuaali-istukoille Leukalaatikot ja matalaistukat 15 Karaholkki-istukat Pehmeät leuat ja perusleuat NC-istukoille 20 Kovat leuat ja T-uramutterit 21 Rouhintaleuat Erikoisleuat ja sorvausrengassarjat Vähennysholkit sorveille Teränpitimet manuaalisorveille Pyörivät- ja kiinteät työkalut NC-sorveille 31 Merkkaus- ja pyöllystyökalut 32 Paisuvat tuurnat, avennustyökalu sorveille 33 Silovalssaus VDI-pitimet sorveille Pyörivät- ja vetävät kärjet jyrsintä MAS-BT pitimet koneistuskeskuksille DIN pitimet koneistuskeskuksille Kierteitys, ER holkit kierretapeille, holkit Weldonistukkaan 63 Kierteitysistukat lieriövarrella, Syncrolize kierteitysistukat 64 Jatkovarsi-istukat 65 Kiristysholkit ja avaimet kiristysholkki-istukoille 66 Vetopultit 67 Avarrustyökalut 68 Asennustelineet 69 Lämpökutisteistukat ja lämpökutisteyksiköt Kulmapäät ja kierrosluvunnostajat NC-koneruuvipuristimet Lang kiinnitystekniikka, puristimet ja 0-pistekiinnittimet 79 Lang automaatio Magneetti-istukat 82 Mitee-Bite matalakiinnittimet 83 Mitee-Bite paisuvat tuurnat Kiinnitysleuat pistekiinnittimet, 0-pistekiinnittimet paletinvaihtoon 88 Paineilmapuristimet- ja istukat 89 Kiinnityspylväät 90 Kulmahyllyt 91 NC-pyöröpöydät 92 Paineilmakeventeiset kääntöpöydät, Kawata mekaaninen jakopöytä 93 Esiasettelulaitteet, tasapainoituskoneet KIINNITTIMET MITTAUSKONEILLE & MUUT Koskettava mittaus 96 Optinen mittaus 97 Lastunkuljettimet 98 Hitsauskiinnittimet Luettelossa mainitut hinnat ilman arvonlisäveroa ja sitoumuksetta. 2

3 VOIMAISTUKAT Schunk Gmbh ROTA THW plus voimaistukka pikavaihtoleuoilla Leukojen pikavaihto ilman leukojen hienosorvausta leukojen vaihdon välillä Suuri leuan liike, sopii hyvin robottipanostukseen Koot mm vaihdettavalla keskiöllä, johon on saatavana vasteita, nestesuuttimet tai keskiö paineilmakanavilla kappaleen monitorointiin robottipanostuksessa Kolmileukaistukat mm Kaksileukaistukat mm ROTA NC Plus Voimaistukka hammastetuilla leuoilla Korkeampi toistotarkkuus kuin perusistukoilla Vaihdettava keskiö johon on saatavana vasteita, nestesuuttimet tai keskiö paineilmakanavilla kappaleen monitorointiin robottipanostuksessa Kolmi- ja kaksileukaistukat mm ROTA 2B-2 leukaistukat Vankkarakenteinen 2-leukaistukka Umpinainen istukka Leveä perusleuka suurilla johdepinnoilla, vaihdettavat messinkiset pyyhkijät leuoille Raskaaseen työstöön Erittäin suuri leukojen liike, sopii muotoleuoille esimerkiksi valukappaleille ja sylinterien silmukoille. 3

4 VOIMAISTUKAT Schunk Gmbh Paineilmatoiminen voimaistukka Rota TP, Rota TB, Rota TB-LH Paineilmasylinteri istukassa, karareikä jää vapaaksi (ei vetoputkea) Puristusvoima samaa luokkaa hydrauli-istukoiden kanssa Asennukseen tarvitaan myös ohjausyksikkö ELKE jossa painonapit auki/kiinni tai jalkapoljin Mallit TP TP Mallit TB TB Mallit TB-LH TB-LH , LH-istukoissa leukojen pikaliike ja puristusliike, vain ulkopuoliseen kiinnitykseen Ohjausyksikkö paineilmaistukoille ELKE 24 Käyttö painonapeilla tai jalkapolkimella Liitäntään tarvitaan sähkö, paineilma ja tunnistus karan pyörimisestä Itsekeskittävät hydrauliset tukilaakerit Schunk Zentrico THL plus Malli THL Plus 100 THL Plus 200 THL Plus 300 THL Plus 310 THL Plus 400 THL Plus 500 THL Plus 510 THL Plus 600 Alue 4-66 mm mm mm mm mm mm mm mm Malli A THL-A Plus 100 THL-A Plus 200 THL-A Plus 310 THL-A Plus 400 THL-A Plus 500 Alue 4-52 mm 8-80 mm mm mm mm MALLI A: Ylempi varsi väistää kappaleen asetuksen helpottamiseksi 4

5 Samchully istukat ja pyörivät sylinterit NC-sorveille Samchully on valmistanut 30 vuotta istukoita, pyöriviä sylintereitä ja erikoiskiinnitysistukoita Korean ja Japanin autoteollisuuteen. Kolmileukaistukka HS, mitat samat kuin Kitagawa B 200, Schunk Rota NCK, SMW BH-M Malli Halkaisija Poraus Kitawaga HS B 205 HS B 206 HS B 208 HS B 210 HS B 212 Varastotuote Kolmileukaistukka MH, samat mitat kuin Kitagawa BB 200 sarjassa (big bore versio) Malli Halkaisija Poraus Kitawaga HH BB 206 HH BB 208 HH BB 210 HH BB 212 Varastotuote Kaksi- ja nelileukaiset istukat, umpinaiset tai porauksella 5

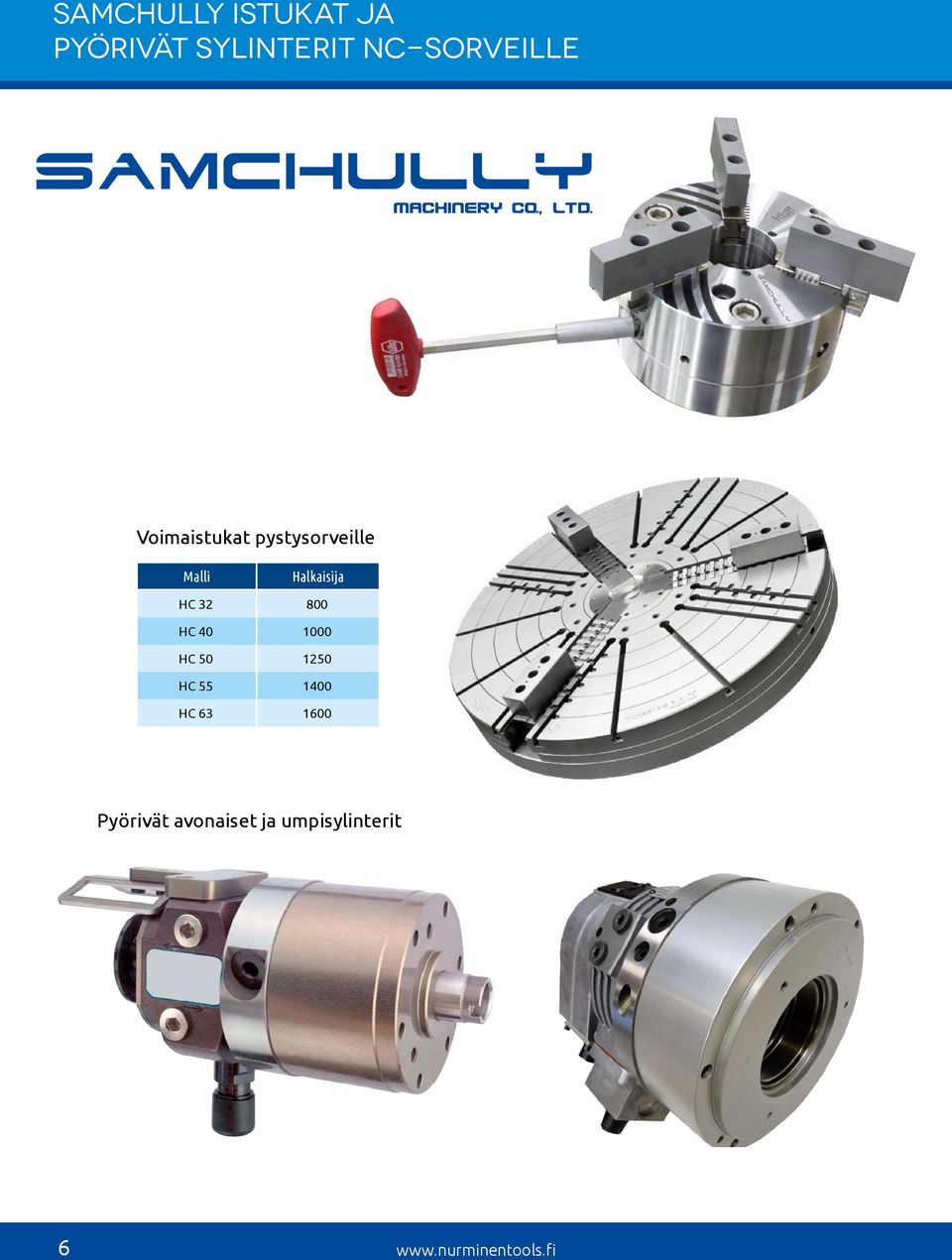

6 Samchully istukat ja pyörivät sylinterit NC-sorveille Voimaistukat pystysorveille Malli Halkaisija HC HC HC HC HC Pyörivät avonaiset ja umpisylinterit 6

7 Inoflex istukat Keskittävä ja kompensoiva istukka. Esimerkiksi 250 mm istukassa kappale voi olla 4 mm epäsymmetrinen ja istukka kompensoi kappaleen keskiöön. Vastakkaiset leuat liikkuvat parina ja koskettavat kappaletta, kiristyksen lopussa leukaparit keskittyvät istukan pyörintäkeskiöön. Saatavana sekä manuaalitoimisena että voimaistukkana. Istukka Leuan liike/leuka Kompensointi 165 mm 4,3 mm 3 mm 210 mm 5 mm 4 mm 250 mm 6 mm 4 mm 315 mm 6 mm 4 mm 400 mm 7 mm 4 mm 630 mm 11,3 mm 8 mm 7

8 Itsekeskittävät sorvinistukat, Vector Bison yhteensopivat, samat mitat ja leuat Varastotuote Kolmileukaistukka, Vector PS3, valurautarunko, laippakiinnitteinen Koko Poraus A E D B max i/min Hinta G B Sisältää istukassa hiotut kovat ulko- ja sisäpuoliset leukasarjat Kolmileukaistukka, Vector PS3, teräsrunko, laippakiinnitteinen Koko Poraus A E D B max i/min Hinta A F D E L H K Sisältää istukassa hiotut kovat ulko- ja sisäpuoliset leukasarjat C B1 DIN

9 Itsekeskittävät sorvinistukat, Vector Laippa, Vector, Camlock, kokonaan koneistettu Koko Halkaisija Kartio halk Asennusvalmis laippa ilman koneistusta Laippa, Vector, Bajonetti, kokonaan koneistettu Koko Halkaisija Kartio halk Istukoiden leuat ja varaosat ovat yhteensopivat Bison istukoiden kanssa Perusleuka, sarjat PS3 Asennusvalmis laippa ilman koneistusta Tyyppi G F B C A K PS ,69 7, PS ,69 7, ,25 83 PS ,04 12, PS ,04 12, , PS ,04 12, ,1 245 PS ,04 12, ,

10 Itsekeskittävät sorvinistukat Kolmileukaistukka, laippakiinnitteinen DIN 6350 Koko d d1 H7 H Valurautarunko Teräsrunko max i/min max i/min , Kolmileukaistukka, Bajonettikiinnitys DIN Koko d d1 H Teräsrunko Kolmileukaistukka, Camlock-kiinnitys DIN max i/min 125/ ,975 59, / , / , / , / , / , / , / ,375 96, / ,719 96, / , / , Koko d d1 H Teräsrunko max i/min 125/ ,975 59, / ,513 59, / , / , / , / , / , / , / ,375 96, / ,719 96, / , / , Varastotuote DIN 6350 Bajonetti Camlock 10

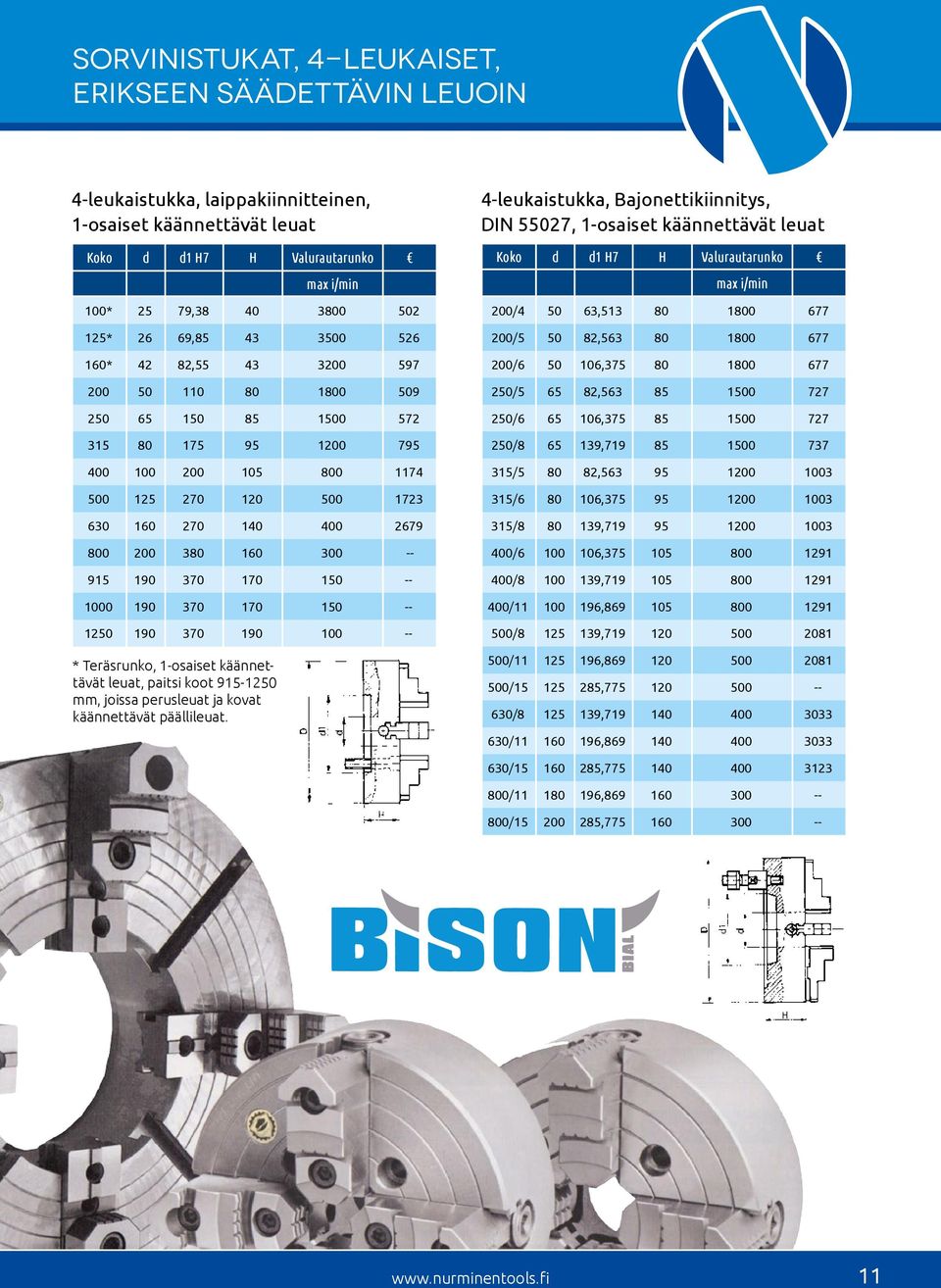

11 Sorvinistukat, 4-leukaiset, erikseen säädettävin leuoin 4-leukaistukka, laippakiinnitteinen, 1-osaiset käännettävät leuat Koko d d1 H7 H Valurautarunko max i/min 100* 25 79, * 26 69, * 42 82, * Teräsrunko, 1-osaiset käännettävät leuat, paitsi koot mm, joissa perusleuat ja kovat käännettävät päällileuat. 4-leukaistukka, Bajonettikiinnitys, DIN 55027, 1-osaiset käännettävät leuat Koko d d1 H7 H Valurautarunko max i/min 200/ , / , / , / , / , / , / , / , / , / , / , / , / , / , / , / , / , / , / , / ,

12 Sorvinistukat, 4-leukaiset, erikseen säädettävin leuoin 4-leukaistukka, Camlock kiinnitys, DIN 55029, 1-osaiset käännettävät leuat Koko d d1 H7 H Valurautarunko säädettävin leuoin max i/min 200/ , / , / , / , / , / , / , d1 Valurautarunko H 315/6 max 80 i/min 106, , / , , , / , , / , , / , , , / , , / , , , / , , / , , / , , , / , , / , , , / , , , ** 85, ** Teräsrunkoiset 4-leukaistukat 2000 mm asti. Itsekeskittävät ja leukojen erillissäädöllä mm asti varustetut istukat. Erikoisistukat, istukat piirustusten mukaan. Erillinen luettelo saatavana 12

13 TdeG istukat Itsekeskittävät istukat mm Teräs-, terästae- tai valurautarunko 4-leukaistukat mm Teräs-, terästae- tai valurautarunko 4-leukaistukat voimanmuuntimella puristusvoima aina 25t/leuka asti Oil country istukat suurella porauksella, 4 ja 3 leukaiset. Halkaisijat 500 mm:stä ylöspäin, poraukset 200 mm:stä lähtien 13

14 LEUKALAATIKOT Leukalaatikot Malli 3 Malli 4 Malli 6 Malli 7 Malli Paino Kiristysmomentti Puristusvoima Da.N.m 4000 DAN Da.N.m 7000 DAN Da.N.m 4500 DAN /20 Da.N.m DAN Malli A B C D E F G H J K L M M16-M M18-M M18-M M24-M

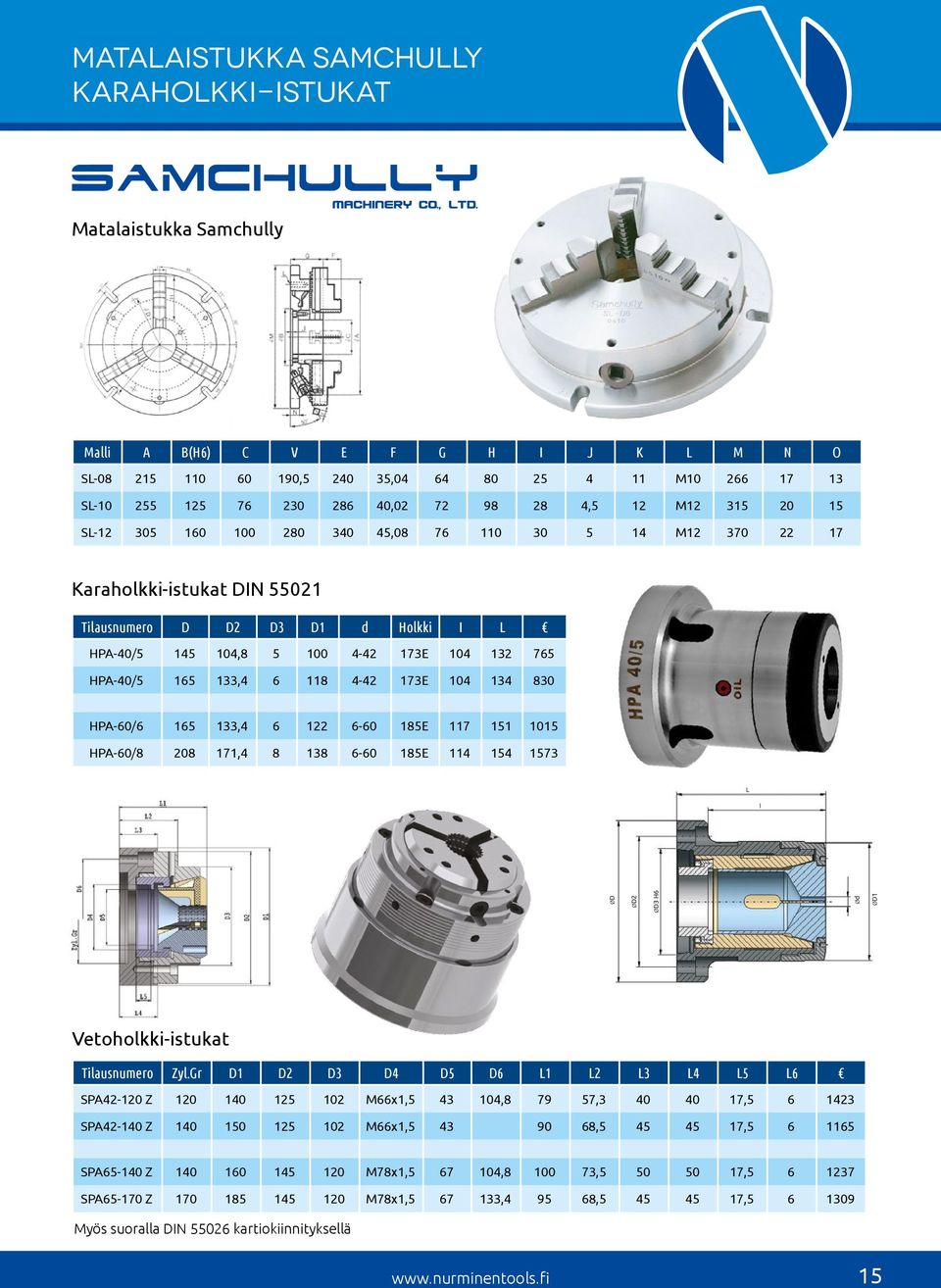

15 Matalaistukka samchully Karaholkki-istukat Matalaistukka Samchully Malli A B(H6) C V E F G H I J K L M N O SL , , M SL , ,5 12 M SL , M Karaholkki-istukat DIN Tilausnumero D D2 D3 D1 d Holkki I L HPA-40/ , E HPA-40/ , E HPA-60/ , E HPA-60/ , E L I D D2 D3 H6 d D1 Vetoholkki-istukat Tilausnumero Zyl.Gr D1 D2 D3 D4 D5 D6 L1 L2 L3 L4 L5 L6 SPA Z M66x1, , , , SPA Z M66x1, , , SPA Z M78x1, , , , SPA Z M78x1, , , , Myös suoralla DIN kartiokiinnityksellä 15

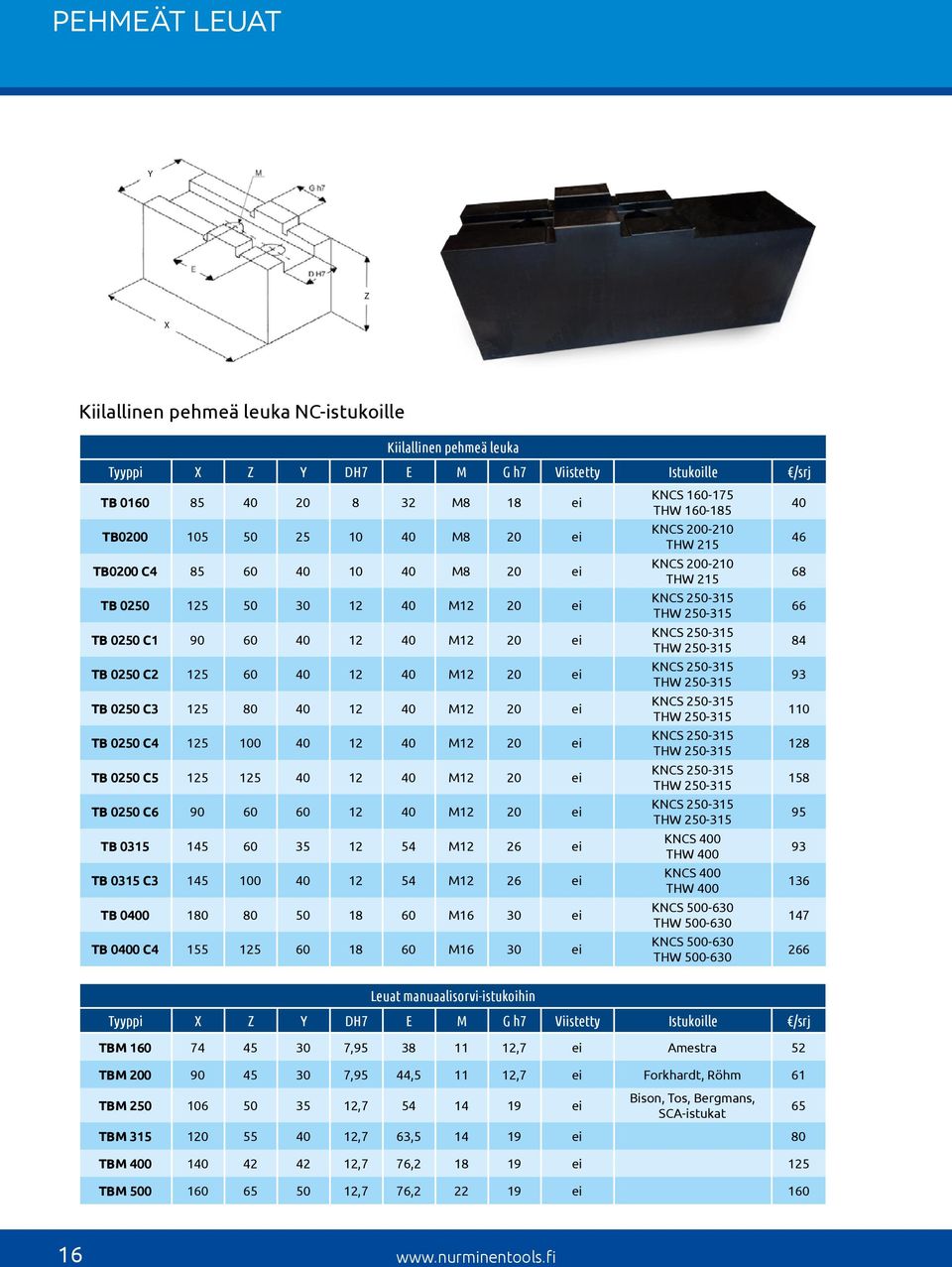

16 Pehmeät leuat Y Z Z X Kiilallinen pehmeä leuka NC-istukoille Kiilallinen pehmeä leuka Tyyppi X Z Y DH7 E M G h7 Viistetty Istukoille /srj TB M8 18 ei TB M8 20 ei TB0200 C M8 20 ei TB M12 20 ei TB 0250 C M12 20 ei TB 0250 C M12 20 ei TB 0250 C M12 20 ei TB 0250 C M12 20 ei TB 0250 C M12 20 ei TB 0250 C M12 20 ei TB M12 26 ei TB 0315 C M12 26 ei TB M16 30 ei TB 0400 C M16 30 ei KNCS THW KNCS THW 215 KNCS THW 215 KNCS THW KNCS THW KNCS THW KNCS THW KNCS THW KNCS THW KNCS THW KNCS 400 THW 400 KNCS 400 THW 400 KNCS THW KNCS THW Leuat manuaalisorvi-istukoihin Tyyppi X Z Y DH7 E M G h7 Viistetty Istukoille /srj TBM , ,7 ei Amestra 52 TBM ,95 44, ,7 ei Forkhardt, Röhm 61 TBM , ei Bison, Tos, Bergmans, SCA-istukat TBM ,7 63, ei 80 TBM ,7 76, ei 125 TBM ,7 76, ei

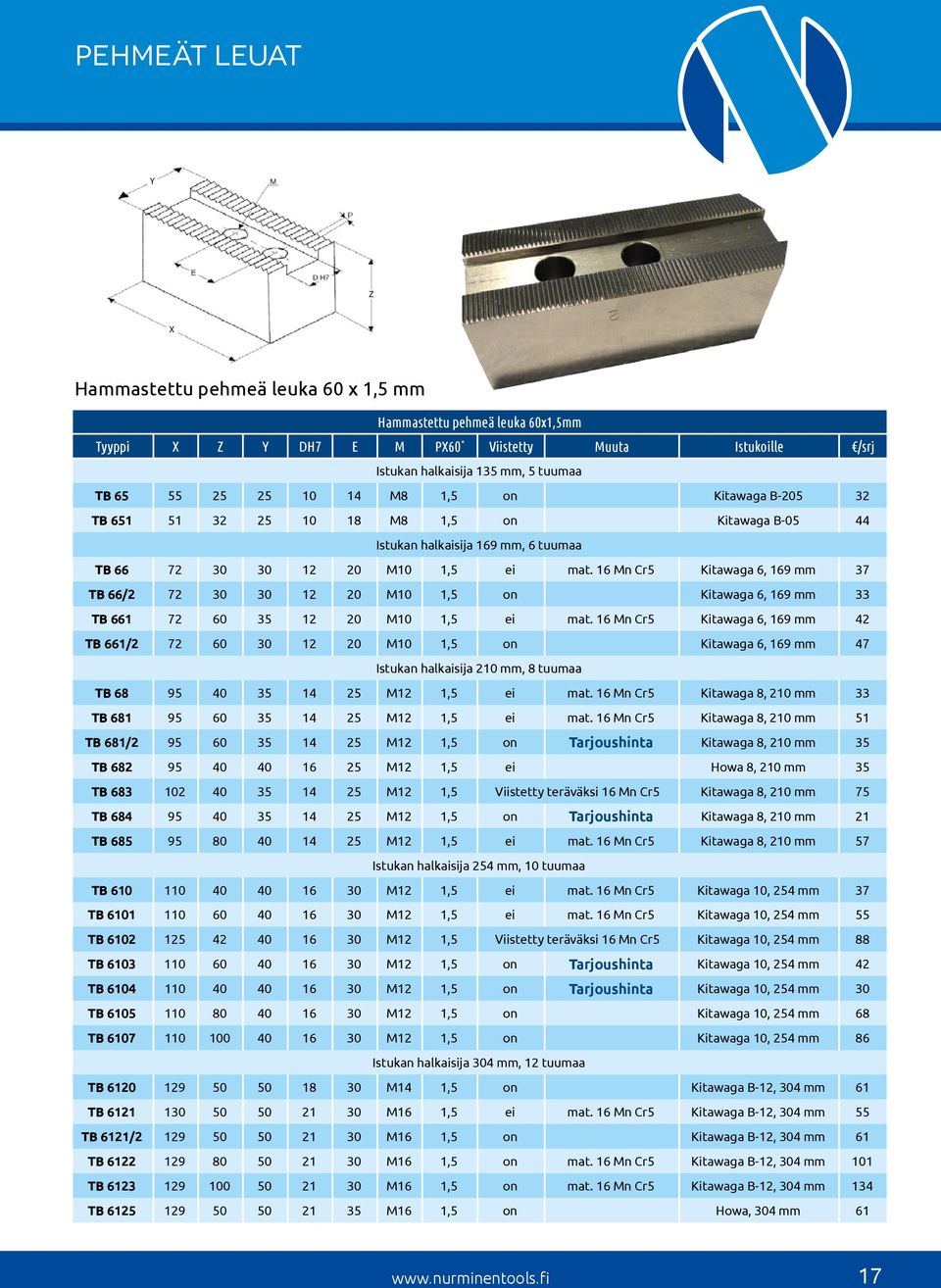

17 pehmeät leuat Y Y Z Z X X Hammastettu pehmeä leuka 60 x 1,5 mm Hammastettu pehmeä leuka 60x1,5mm Tyyppi X Z Y DH7 E M PX60 Viistetty Muuta Istukoille /srj Istukan halkaisija 135 mm, 5 tuumaa TB M8 1,5 on Kitawaga B TB M8 1,5 on Kitawaga B Istukan halkaisija 169 mm, 6 tuumaa TB M10 1,5 ei mat. 16 Mn Cr5 Kitawaga 6, 169 mm 37 TB 66/ M10 1,5 on Kitawaga 6, 169 mm 33 TB M10 1,5 ei mat. 16 Mn Cr5 Kitawaga 6, 169 mm 42 TB 661/ M10 1,5 on Kitawaga 6, 169 mm 47 Istukan halkaisija 210 mm, 8 tuumaa TB M12 1,5 ei mat. 16 Mn Cr5 Kitawaga 8, 210 mm 33 TB M12 1,5 ei mat. 16 Mn Cr5 Kitawaga 8, 210 mm 51 TB 681/ M12 1,5 on Tarjoushinta Kitawaga 8, 210 mm 35 TB M12 1,5 ei Howa 8, 210 mm 35 TB M12 1,5 Viistetty teräväksi 16 Mn Cr5 Kitawaga 8, 210 mm 75 TB M12 1,5 on Tarjoushinta Kitawaga 8, 210 mm 21 TB M12 1,5 ei mat. 16 Mn Cr5 Kitawaga 8, 210 mm 57 Istukan halkaisija 254 mm, 10 tuumaa TB M12 1,5 ei mat. 16 Mn Cr5 Kitawaga 10, 254 mm 37 TB M12 1,5 ei mat. 16 Mn Cr5 Kitawaga 10, 254 mm 55 TB M12 1,5 Viistetty teräväksi 16 Mn Cr5 Kitawaga 10, 254 mm 88 TB M12 1,5 on Tarjoushinta Kitawaga 10, 254 mm 42 TB M12 1,5 on Tarjoushinta Kitawaga 10, 254 mm 30 TB M12 1,5 on Kitawaga 10, 254 mm 68 TB M12 1,5 on Kitawaga 10, 254 mm 86 Istukan halkaisija 304 mm, 12 tuumaa TB M14 1,5 on Kitawaga B-12, 304 mm 61 TB M16 1,5 ei mat. 16 Mn Cr5 Kitawaga B-12, 304 mm 55 TB 6121/ M16 1,5 on Kitawaga B-12, 304 mm 61 TB M16 1,5 on mat. 16 Mn Cr5 Kitawaga B-12, 304 mm 101 TB M16 1,5 on mat. 16 Mn Cr5 Kitawaga B-12, 304 mm 134 TB M16 1,5 on Howa, 304 mm

18 pehmeät leuat Y Y Z Z X X Hammastettu pehmeä leuka 60 x 1,5 mm Hammastettu pehmeä leuka 60 x 1,5mm ja 60 x 3,0 mm Tyyppi X Z Y DH7 E M PX60 Viistetty Muuta Istukoille /srj Istukan halkaisija , tuumaa TB M20 1,5 ei Samchully ja Kitawaga 106 TB ,5 43 M20 1,5 ei B-215, 381 mm 106 TB M20 1,5 ei B-15, 381 mm 158 TB M20 3,0 ei Samchully ja Kitawaga 141 TB M20 3,0 ei B-21, B TB M20 3,0 ei SEOAM Y Y Z Z X X Hammastettu pehmeä leuka 90 x 1/16 Hammastettu pehmeä leuka 90 x 1/16 Tyyppi X Z Y DH7 E M PX90 Viistetty Istukoille /srj TB M12 1/16 ei TB 9160/ M12 1/16 ei TB M12 1/16 ei TB 9200/ M12 1/16 ei TB M16 1/16 on TB ,5 35 M20 3/32 ei Schunk, SMW, Röhm, Forkardt, Berg Schunk, SMW, Röhm, Forkardt, Berg Schunk, SMW, Röhm, Forkardt, Berg Schunk, SMW, Röhm, Forkardt, Berg Schunk, SMW, Röhm, Forkardt, Berg Schunk, SMW, Röhm, Forkardt, Berg

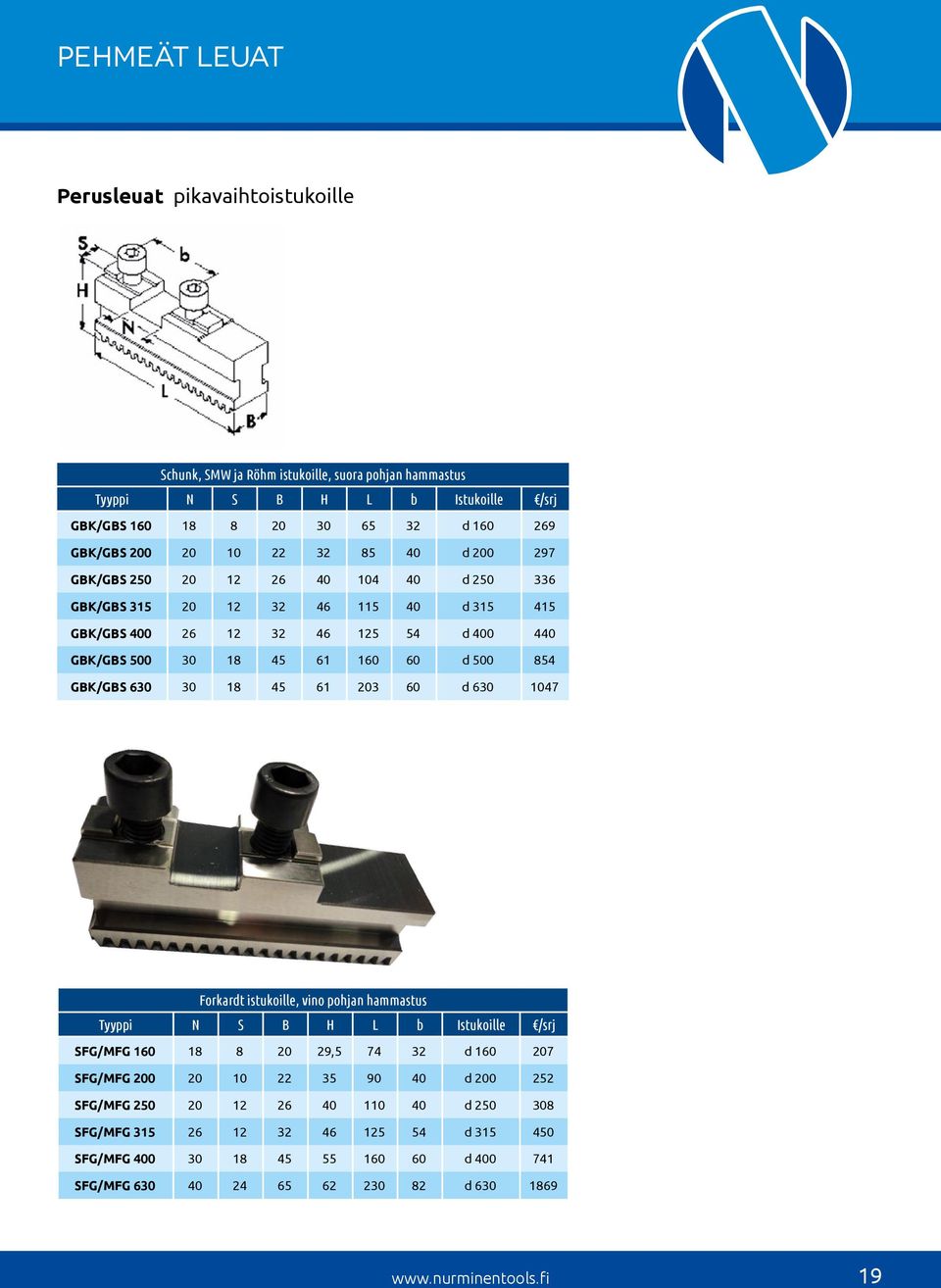

19 pehmeät leuat Perusleuat pikavaihtoistukoille Schunk, SMW ja Röhm istukoille, suora pohjan hammastus Tyyppi N S B H L b Istukoille /srj GBK/GBS d GBK/GBS d GBK/GBS d GBK/GBS d GBK/GBS d GBK/GBS d GBK/GBS d Forkardt istukoille, vino pohjan hammastus Tyyppi N S B H L b Istukoille /srj SFG/MFG , d SFG/MFG d SFG/MFG d SFG/MFG d SFG/MFG d SFG/MFG d

20 kovat leuat, t-uramutterit Kovat päälileukasarjat, hammastus 1,5 mm x 60 astetta (Kitawaga, Howa, Matsumoto, Strong) Tyyppi L H B N b T T Muuta Istukoille /srj SHB-J60 / GT portainen d SHB-J80 / GT portainen d SHB-J100 / GT portainen d SHB-J126 / GT portainen d SHB-J150 / GT portainen d Kovat päälileukasarjat, hammastus 1/16 in x 90 astetta (SMW, Röhm, Forkardt) Tyyppi L H B N b T T Muuta Istukoille /srj SHB-165 / GR portainen d SHB-210 / GY portainen d SHB-250 / GY portainen d SHB-315 / GY portainen d SHB-400 / GY 40* , portainen d * hammastus 3/32 in T-uramutterit T-uramutterit, karkaistu ja hiottu, sisältää pultit 12,9 Tyyppi Ch7 F D M Istukka /kpl NJ43 / GP M8X20 Kitag.B NJ62 / GP ,5 20 M10X25 Kitag.B NJ80 / NJ210 GP 08/ GP , M20x60 M12X35 Kitag.B21-B24 Kitag.B NJ82 / GP ,5 25 M12X30 Kitag.B NJ100 / GP ,5 30 M12X35 Kitag.B NJ103 / GP ,5 30 M12X30 Kitag.B NJ121 / GP ,5 30 M14X45 Kitag.B NJ124 / GP M16X40 Kitag.B NJ152 / GP 15 24/22 45,5 43 M20X60 Kitag.B NJ210 / GP M20X60 Kitag.B21-B24 95 NJ210 / GP Toimitamme kovat leuat ja T-uramutterit kaikkiin voimaistukkamerkkeihin 20

21 Rouhintaleuat Rouhintaleuat Varastotuote Ulkopuolinen kiinnitys Kovat rouhintaleukasarjat, ulkopuoliseen kiinnitykseen, hammastus 1,5mmx60 astetta Kovat päälileukasarjat, hammastus 1,5 mm x 60 astetta (Kitawaga, Howa, Matsumoto, Strong) Tyyppi N B H T G b Kiinnitysalue Istukoille /srj Tyyppi N B H T G b Kiinnitysalue Istukoille /srj SZAJ20-1 / LB M Kitag.B SZAJ20-1 / LB 03 SZAJ20-2 / LB M6 M Kitag.B208 Kitag.B SZAJ20-2 / LB 06 SZAJ20-3 / LB M6 M Kitag.B208 Kitag.B SZAJ20-4 SZAJ20-3 / LB / 12 LB M6 M Kitag.B208 Kitag.B SZAJ25-1 SZAJ20-4 / LC / 04LB M6 M Kitag.B210 Kitag.B SZAJ25-2 SZAJ25-1 / LC / 08LC M6 M Kitag.B210 Kitag.B SZAJ25-3 SZAJ25-2 / LC / 13LC M6 M Kitag.B210 Kitag.B SZAJ25-4 SZAJ25-3 / LC / 17LC M6 M Kitag.B210 Kitag.B SZAJ30-5 SZAJ25-4 / LE / 05LC M8 M Kitag.B212 Kitag.B SZAJ30-6 SZAJ30-5 / LE / 10LE M8 M Kitag.B SZAJ30-7 SZAJ30-6 / LE / 16LE M8 M Kitag.B212 Kitag.B SZAJ30-8 SZAJ30-7 / LE / 23LE M8 M Kitag.B212 Kitag.B SZAJ38-1 SZAJ30-8 / LF 05 / LE M8 M Kitag.B15/B380 Kitag.B SZAJ38-2 SZAJ38-1 / LF 10 / LF M8 M Kitag.B15/B380 Kitag.B15/B SZAJ38-3 SZAJ38-2 / LF 16 / LF M8 M Kitag.B15/B380 Kitag.B15/B SZAJ38-4 / LF SZAJ38-3 / LF M M Kitag.B15/B380 Kitag.B15/B SZAJ38-5 / LF SZAJ38-4 / LF M M Kitag.B15/B380 Kitag.B15/B SZAJ38-6 / LF SZAJ38-5 / LF M M Kitag.B15/B380 Kitag.B15/B SZAJ38-6 / LF M Kitag.B15/B Kovat rouhintaleukasarjat, sisäpuoliseen kiinnitykseen Kovat rouhintaleukasarjat, sisäpuoliseen kiinnitykseen Toimitamme rouhintaleukasarjoja kaikille istukoille ja kiinnityksille. Toimitamme rouhintaleukasarjoja kaikille istukoille ja kiinnityksille

22 InoZet leuat InoZet leukasillat, joilla tavallinen 3-leukaistukka muutetaan 6-leukaistukaksi, jossa kompensoivat leuat. Ohutseinäisten kappaleiden kiinnitykseen. Leukasiltojen kovilla päälileuoilla saadaan sekä ulkoettä sisäpuolinen kiinnitys koko istukan kiinnitysalueelle. InoZet leukoja on saatavana kaikille tunnetuille istukkamerkeille. 22

23 Leuat mitoituksen mukaan, erikoisleuat Toimitamme kovia ja pehmeitä leukoja mittojen mukaan Sorvausrengassarja ADR-C Halkaisija-alue mm 23

24 Vähennysholkit poratangon pitimille Vähennysholkit poratangon pitimille, DIN Vähennysholkit poratangonpitimille, DIN Vähennysholkit poratangonpitimille, DIN Nr./No. d1 d2 d3 d4 l1 l2 Nr./No. d1 d2 d3 d4 l1 l2 Nr./No. d1 d2 d3 d4 l1 l2 Nr./No. d1 d2 d3 d4 l1 l S S S S S S S S S S S S S S S S S S S S G S Nr./No. d1 d2 d3 d4 l1 l2 Nr./No. d1 d2 d3 d4 l1 l S G S S S S S G S S S S G S S S G S G S S S G G S S S S G G S S S S G S G G S S Vähennysholkit Morsekartiolla G S A D 54 C G S G S MK G S G S MK G G S S MK G S MK MK2 70 Vähennysholkit poratangonpitimille, DIN Vähennysholkit Morsekartiolla 32 MK3 A 70B C 40 MK A MK1 D 60 C 40 MK MK MK3 MK MK MK1 25 MK3 80 MK MK MK1 MK MK MK MK4 MK MK MK3 MK MK1 MK MK MK MK MK3 MK MK1 MK MK4 MK MK MK

25 Vähennysholkit TERÄPIDINSARJAT EWS Vähennysholkit, malli IK Ulko- ja sisäpuolisella jäähdytyksellä. Suuttimella saadaan lastuamisneste suunnattua tarkasti tarvittavaan kohtaan. Laipan pidätinruuvilla voidaan terävarren pituus säätää etukäteen. Vector teränpidinsarjat, koot B ja C, Multifix yhteensopivat SARJA TARJOUS- HINTAAN Koko B, 410 /sarja alv 0% Sisältö: Runko MB 1 kpl, ulkosorvauspidin MBD 25x120 3 kpl, sisäsorvauspidin MBH 32x130 1 kpl Koko C, 670 /sarja alv 0% Sisältö: Runko MC 1 kpl, ulkosorvauspidin MCD 32x150 3 kpl, sisäsorvauspidin MCH 40x160 1 kpl 25

26 Pikavaihtopidin sorveille (multifix yhteensopiva) Runko Valinta Runkotyyppi Malli MA ME MB MC MD1 MD2 Käyttöteho kw 2 4, Teränpidin vaihtoehdot 16/20 16/20/25 25/32 32/40/45 40/50/63 50/65 Hinta Teränpitimet Teränpidin malli D - ulkopuolinen Teränpidin malli H - reikäterälle Teränpidin malli J MK vähennysholkki Teränpidin Malli Hinta Teränpidin Malli Hinta Teränpidin Malli Hinta Teränpidin Malli Hinta MAD MAH MAJ MAL1/ MAD MBH MAJ MAL2/ MED MCH MEJ MEL2/ MED MCH MEJ MEL3/ MBD MD1H MEJ MBL3/ MBD MD2H MBJ MBL4/ MBD MCJ MCL3/ MBD MCJ MCL4/ MCD Prisma malli P MD1J MCL3/ MCD Teränpidin Malli Hinta MD2J MCL4/ MCD MAP MD1L5/ MCD MBP MCD MCP MD1D MCP MD1D MD1P MD1D MD2P MD2D MD2D

27 EWS on johtava Eurooppalainen sorvien pyörivien ja kiinteiden työkalupitimien valmistaja. EWS:n tuotevalikoima käsittää kiinteää ja 7500 pyörivää työkalumallia. EWS:n tuotevarasto on alallaan suurimpia, pyörivät pitimet on suunniteltu niin, että yhteisiä osia pystytään käyttämään. Pyörivät pitimet kootaan 2-4 päivässä tilauksesta. Kiinteät pitimet VDI 16-VDI 80 standardipitimet VDI pitimet (Kiinnitys prismajohteella) BMT pitimet Pitimet sorveille Y-akselilla Säteittäin joustava pidin esimerkiksi kalvaimille Ulkosorvaus- ja sisäsorvauspidin intergroituna VDI-vartiset kiinteät pitimet HSK, Capto ja KM kiinnityksellä Tangonvetolaite BMT kiinteät pitimet HSK, Capto ja KM kiinnityksellä 27

28 Pitimet sorveille HSK ja Capto varsilla Pidin kolmella teräpaikalla Pyörivät työkalut EWS on mm. DMG ja Mori-Seiki koneiden työkalujen hyväksytty toimittaja EWS on Mori-Seikin MSQP (Mori-Seiki Quality Partner) toimittaja EWS on DMG:n Trifix työkalujärjestelmän toimittaja. Trifix on Gildemeister koneiden uusi järjestelmä työkalujen asemointiin. EWS ProLine -pitimissä on VDI varren lisäksi myös ruuvikiinnitys Sauter revolvereille ja TriFix järjestelmä Gildemeister koneille. Pitimessä on planeettavaihteisto 4:1 jolla muunnetaan esimerkiksi i/min 40 Nm 3000 i/min ja 160 Nm väännöksi! 28

29 . Varia VX EWS Varia VX pyörivien pitimien työkalun pikavaihtojärjestelmä. Erittäin tukeva, suuren vääntömomentin siirtokyvyn omaava pidin VDI ja BMT luokkaan Avaus ja lukitus yhdellä avaimella EWS Varia V5 Järeä pyörivä pidin työkalujen pikavaihdolla VDI ja BMT luokkaan Avaus ja lukitus yhdellä avaimella Vääntömomentin siirtokyky 160 Nm Kiilauran ja urien pisto pyörivällä työkalulla Liike 1000 iskua/minuutti Lastuamisliikkeen pituus 30,5 mm, lopetusura tarvitaan Kara tekee suorakaiteen muotoista rataa ja paluuliikkeen aikana terä on irti kappaleen työstettävästä pinnasta. Teräjärjestelmän valmistaja on Horn 29

30 Erikoistyökalujen valmistus Pitimistä on mahdollista saada edullinen pikamalli, jolla voidaan tarkastaa lopullisesti koneessa pitimen sopivuus. Pitimet vierintäjyrsintään (ilman koneen B-akselia) Pitimien korjauspalvelu kaikkien valmistajien pyöriville pitimille. Pitimet lähetetään EWS:lle, joka pitimen purkamisen jälkeen toimittaa eritellyn tarjouksen korjauksesta. Yleisin korjaus käsittää laakerit, tiivisteet ja istukan kara-akselin 30

31 Merkkaus NC-sorveissa ja työstökeskuksissa Rullamerkkaus sopii sorveille ja työstökeskuksille kustannustehokkaaseen merkkaukseen. Vaihdettavat kirjasimet, korkeudet 2, 2,5, 3 ja 4 mm 3 mm kirjasimia mahtuu rullaan kappaletta kirjaimesta riippuen. Voidaan käyttää asiakaskohtaisia logoja ja merkkejä Merkkaus sorveissa kappaleen päätypintaan ja urien pohjaan on mahdollista kiinteillä kirjasimilla varustetuilla merkkausrullilla Koneistuskeskuksille tarkoitetut merkkaustyökalut ovat Weldon vartisia Pyällystyökalut NC-sorveille Lastuavat ja muovaavat pyällystyökalut, suora, 45 astetta ja ristipyöllys 45 astetta Halkaisijoille 3 mm ylöspäin. Pyöllystyökalu poikkeaa perinteisestä mallista siinä, että kappaletta ei työnnetä työstön aikana vaan pyöllys tapahtuu kahden rullan välissä Erikoispyällykset 31

32 Paisuvat tuurnat Mekaanisesti paisuvat tuurnat Käsikäyttöiset tai vetosylinteritoimiset Paisunta-alue 0,8 mm Radiaalinen tarkkuus 0,013 mm tai parempi, vaatimusten mukaan Standardirunkot 12,5-178 mm alueelle Erikoiskiinnitykset on helposti toteutettavissa, takavasteet ja erilaiset kappalemuodot Myös käsikäyttöisissä tuurnissa on mahdollista kiinnittää pohjalliset kappaleet Sopii robottipanostukseen Varma, tarkka ja tukeva kiinnitys koneistetuille pinnoille. Myös suurille halkaisijoille Avennustyökalu sorveille Edullinen tapa tehdä kuusikulma, neliökanta tai Torx kantoja. Avennuksen syvyys 1,5-2 x reiän nimellishalkaisija. Porataan mahdollisimman suuri alkureikä. Sorvin kierrosluku n i/min, syöttö 0,01 mm/kierros Avennin lastuaa eteen, poran kärkikuoppa tai vastaava tarvitaan lastutilaksi Ei rasita konetta, kukin särmä / kierros lastuaa vuorollaan. Edullinen, pidin + avennin n euroa (ei Torx) 32

33 YAMASA Silovalssaustyökalut Silovalssaustyökaluilla saavutetaan hyvä pinnanlaatu edullisesti koneistetuille kappaleille Pinnanlaatu jopa RZ > 1 µm (Ra < 0,2 µm) Työstö valmistuu yhdellä valssauksella, joten työstöaika on lyhyt Hyvän pinnan laadun lisäksi silovalssaus myös lisää valssattavan pinnan kovuutta DX- Sarja Reikien valssaamiseen (Ø5-Ø350 mm) Ulkopuoliset silovalssaustyökalut SX mallista silovalssaustyökalua käytetään ulkopuoliseen silovalssaukseen, suurien reikien ja kartioiden valssaukseen. Soveltuu myös olakkeellisten pintojen silovalssaukseen 33

34 VDI pitimet, DIN h5 Säteittäinen pidin d1 Malli B1 h6 h1 b3 Oikeakätinen Lyhyt b1 b2 l2 l1 Nesteen syöttö ylhäältä Tilausnumero Koko d1 b1 b2 b3 h1 h5 h6 l1 l2 Hinta B1-30x20x B1-40x25x ,5 12, , B1-50x32x ,0 16, , d1 b3 h5 h1 h6 Säteittäinen pidin Malli B2 Vasenkätinen Lyhyt l1 b2 b1 Nesteen syöttö ylhäältä l2 Tilausnumero Koko d1 b1 b2 b3 h1 h5 h6 l1 l2 Hinta B2-30x20x B2-40x25x ,5 12, , B2-50x32x ,0 16, , Säteittäinen pidin h5 h6 h1 d1 Malli B3 Oikeakätinen Lyhyt b2 b1 l1 b3 Nesteen syöttö alhaalta l2 Tilausnumero Koko d1 b1 b2 b3 h1 h5 h6 l1 l2 Hinta B3-30x20x B3-40x25x ,5 12, , B3-50x32x ,0 16,

35 VDI pitimet, DIN N d1 h1 h5 h6 Säteittäinen pidin Malli B4 Vasenkätinen Lyhyt lta b3 l1 l2 b2 b1 Nesteen syöttö alhaalta Koko Tilausnumero d1 b1 b2 Koko b3 h1 h5 d1 h6 b1l1 l2b2 Hinta b3 h1 h5 h6 l1 l2 Hinta B4-30x20x B1-30x20x B4-40x25x ,5 12, , B1-40x25x ,5 12, , B4-50x32x B1-50x32x ,0 16, ltä Aksiaalinen pidin Malli C1 Oikeakätinen Nesteen syöttö ylhäältä Koko d1 b1 b2 b3 h1 h5 h6 l1 l2 Hinta C1-30x20 Tilausnumero Koko d1 38 b b2 b3 89 h1 h5 h6 l1 l2 Hinta C1-40x ,5C1-30x20 20, , , C1-50x C1-40x , , , , C1-50x , ltä Koko d1 b4 b5 b6 h1 h5 h6 l1 l2 Hinta b2 b1 C2-30x d1 h5 h6 h1 l1 Aksiaalinen pidin Malli C2 Vasenkätinen Nesteen syöttö ylhäältä C2-40x ,5 25, , ,5 104 C2-50x32 Tilausnumero Koko 30, d1 60 b b5 132 b6 h1 h5 h6 l1 l2 Hinta C2-30x b3 l C2-40x ,5 25, , ,5 105 mat VDI-pidinluettelot kotisivuillamme C2-50x ,

36 VDI pitimet, DIN l1 d1 Aksiaalinen pidin Malli C3 h6 h1 Oikeakätinen l2 b3 h7 Nesteen syöttö alhaalta b2 b1 Tilausnumero Koko d1 b1 b2 b3 h1 h6 h7 l1 l2 Hinta C3-30x C3-40x , , , C3-50x d1 l1 Aksiaalinen pidin Malli C4 h6 h1 Vasenkätinen h7 b6 b5 b4 l2 Nesteen syöttö alhaalta Tilausnumero Koko d1 b4 b5 b6 h1 h6 h7 l1 l2 Hinta C4-30x C4-40x ,5 25, , , C4-50x , d6 d1 Kiristysholkki-istukka ER-holkeille l3 h1 d2 d10 Malli E4 h2 l9 Tilausnumero Koko d1 d2 d6 d10 h1 l3 l9 Hinta E4-30xER E4-30xER E4-30xER E4-40xER E4-40xER E4-40xER , E4-50xER

37 VDI Pitimet, DIN U-porapidin Malli E1 d1 h1 d2 d3 d6 h2 l3 l1 Tilausnumero Koko d1 d2 d3 d6 h1 h2 l1 l3 Hinta E1-30x , E1-30x , E1-30x , E1-30x , E1-30x , E1-40x , , E1-40x , , E1-40x , , E1-40x , , E1-40x , , E1-50x , , E1-50x , , E1-50x , , E1-50x , , E1-50x , , E1-50x , , Morsekartiopidin Malli F1 d1 h1 MK d4 D h2 l3 l1 Tilausnumero Koko d1 D d4 h1 h2 l1 l3 Hinta F1-30xMK F1-30xMK F1-30xMK F1-30xMK , F1-30xMK , F1-30xMK , F1-30xMK F1-30xMK F1-30xMK F1-30xMK

38 VDI Pitimet, DIN Poratangonpidin, pidin reikäpuomeille ja U-porille, Malli E2 d1 h1 h2 l3 d2 d8 d6 l6 Tilausnumero Koko d1 d2 d3 d6 h1 h2 l1 l3 Hinta E2-30x E2-30x E2-30x E2-30x E2-30x E2-30x E2-30x E2-40x , E2-40x , E2-40x , E2-40x , E2-40x , E2-40x , E2-40x , E2-40x , E2-50x E2-50x E2-50x E2-50x E2-50x E2-50x E2-50x d1 Tulppa VDI-revolveriin, terästä Tilausnumero Koko d1 A Hinta D x x A x

39 VDI Pitimet, DIN NC-poraistukka Läpijäähdytyksellä d1 D d l3 A Tilausnumero Koko d1 d2 D l3 A Hinta x x x x x Kierteitysistukka pikavaihtopitimillä Uiva ja kiinteä malli (Bilz yhteensopiva) d1 C T d D A C ja T uivassa mallissa Hinta Tilausnumero Koko d1 A D d C T Uiva malli Kiinteä malli xM3/M xM5/M xM3/M xM5/M xM3/M xM5/M xM14/M

40 PYÖRIVÄT, KIINTEÄT JA VETÄVÄT KÄRJET SORVAUKSEEN JA HIONTAAN Pyörivät standardikärjet Malli S Malli SKOP Malli MK Malli D DG LA LB LC Maks. työkappaleen paino i/min B S B S B SKOP B SKOP Pyörintätarkkuus kuormitettuna parempi kuin 0,003 mm 40

41 PYÖRIVÄT, KIINTEÄT JA VETÄVÄT KÄRJET SORVAUKSEEN JA HIONTAAN Kärjet aksiaalijoustolla Pyörivät kärjet kovasorvaukseen ja hiontaan, Malli LKS ja LKSG Pyörintätarkkuus kuormitettuna parempi kuin 0,003 mm (Malli LKVG). Erittäin pieni värinä johtuen uudesta laakerointikonstruktiosta, parempi pinnanlaatu. Tiivis rakenne, erillinen tiivisterengas. Pyörivät kärjet aksiaalijoustolla, värikoodattu kärkiosa. Kärkipaineen voi lukea mukana toimitetettavasta taulukosta. MK, VDI, lieriö ja Capto varsilla. Pyörivät kärjet raskaaseen työstöön MK 6-MK 7, Metrinen 80, 100 ja 120 kartioille Kappalepainoille kg Saatavana kärkipaineen esivalinnalla jolloin esivalintaruuvin keskiössä oleva tappi nousee pinnan tasolle kun haluttu paine on saavutettu Myös liian matala tai korkea kärkipaine on nähtävissä indikaattorista Kärjet on mahdollista varustaa myös pannalla jolla kärki tuetaan pinooliin 41

42 PYÖRIVÄT, KIINTEÄT JA VETÄVÄT KÄRJET SORVAUKSEEN JA HIONTAAN Erikoiskärjet Bruckner toimittaa kiinteitä ja pyöriviä erikoiskärkiä piirustusten mukaan. Kiinteitä kärkiä on saatavana valmistettuna työkaluteräksestä tai erilaisilla kovametallikärjillä. Kiinteät kärjet myös Studer hiomakoneille ja Mazak sorveille. Bruckner BOKÖ vetävä kärki Markkinoiden laajin sorvausalue/kärki. Hydraulinen vetokynsien jousto. Sorvausalueet: HS mm suurin kappaleen paino 125 kg HS mm suurin kappaleen paino 300 kg HS mm suurin kappaleen paino 600 kg HS mm suurin kappaleen paino 1500 kg Kärki voidaan kiinnittää pehmeisiin leukoihin rungon taakse asennettavasta laipasta tai suoraan sorvin karapäähän. 42

43 PYÖRIVÄT, KIINTEÄT JA VETÄVÄT KÄRJET SORVAUKSEEN JA HIONTAAN Mekaaninen vetävä kärki Runko, vetomutterilla, ilman vetokärkiä Rungossa hiottu laippa, josta kärki voidaan kiinnittää pehmeisiin leukoihin Type Id.No Morse kartio d mm d2 mm d3 mm D mm I1 mm I2 mm SMK SMK SMK SMK I3 mm Vetokärjet Id.No Sorvaus halkaisija S/mm 671AS ,8 671BS BS CS * SMM SMM SMM SMM AL/AR/AS BL/BR/BS C/CS SMM SMM SMM AL/AR/AS BL/BR/BS C/CS SMM SMM AL/AR/AS BL/BR/BS C/CS SMM SMM Laippakiinnitteinen vetävä kärki Type Id.No d mm d2 mm d3 mm D mm d5 mm I1 mm I2 mm SMF SMF SMF SMF SMF I3 mm 675 AL/AR/AS BL/BR/BS C/CS Vetokärjet 671 AS/BS1/BS2/CS 672 AS/BS1/BS2/CS 673 AL/AR/AS/BL/BR/BS/C/CS 674 AL/AR/AS/BL/BR/BS/C/CS 675 AL/AR/AS/BL/BR/BS/C/CS 43

44 MAS-BT pitimet koneistuskeskuksille Pitimien vakiotasapainoitus G i/min Kiinnityskartio MAS 403-BT / kiristysholkki-istukat Kiristysholkki-istukat holkeille DIN 6388 Tilausnumero Koko A D Hinta / / / / / Myös pidempiä kokoja saatavana Kiristysholkki-istukat holkeille DIN 6499 ER Istukka ER-holkeille SK Tilausnumero Koko A D Hinta D / ER16 A / ER / ER / ER / ER / ER / ER / ER / ER / ER / ER / ER / ER16 SK / ER / ER / ER25 D / ER / ER / ER / ER / ER / ER / ER / ER40 Pitimet: Materiaali pintakarkaistu teräs 16 MnCr5, karkaisu Hrc 60 +/-2, karkaisusyvyys 0,8 mm. Sisäosan teräksen vetomurtolujuus min 800 N/mm 2. Tarkkuus parempi kuin AT 3, pyörintäheitto teräkiinnityksen ja kartion välillä alle 0,005 mm. Pitimet on tasapainoitettuja G 6, i/min. Lisähinnasta (23 /kpl) saatavana myös tasapainotus G 2,5. *Ei kierteitys- ja morsekartioistukka A 44

45 MAS-BT pitimet koneistuskeskuksille Pitimien vakiotasapainoitus G i/min Kiinnityskartio MAS 403-BT/NC-voimaistukka Suuri vääntömomentin siirtokyky, aina 850 Nm asti Työkalun syvyydenasetusruuvi Hyvä pyörintätarkkuus Tilausnumero Koko d A D Hinta BT BT BT BT Vähennysholkit NC-voimaistukoille Tilausnumero d D L Hinta EKS EKS EKS EKS EKS EKS EKS EKS EKS EKS EKS EKS D Avain istukalle Tilausnumero Koko D Hinta EKS EKS

46 MAS-BT pitimet koneistuskeskuksille Pitimien vakiotasapainoitus G i/min Kiinnityskartio MAS 403-BT/Weldon istukka DIN 1835-B jäähdytys, malli A BT40 Tilausnumero Koko d D A Hinta d D SK A

47 MAS-BT pitimet koneistuskeskuksille Pitimien vakiotasapainoitus G i/min Kiinnityskartio, AS 403-BT/Weldon istukka DIN 1835-B jäähdytys, malli A, Weldon istukat BT50 d D SK A Tilausnumero Koko d D A Hinta
