2 UV-liima Yksikomponenttinen, akrulaattipohjainen liima, joka on suunniteltu reagoimaan UV-valon kanssa Reagoi pitkäaaltoisiin UV-säteisiin ( nm) => UVA näkymätön osa UV-valon spektriä Säteet ovat osia normaalista auringon valosta, mutta: Oikea kovettuminen vaatii altistuksen suodatetulle UV-valon spektrille => käytetään tähän tarkoitukseen kehitettyjä UV-lamppuja Lamput on kehitetty yhdessä liima-aineen kanssa => ovat toisistaan riippuvaisia Telefon (0049) / Telefax (0049) / Info@Bohle.de puh. (06) , fax (06)

3 Käyttöaika rajoittamaton UV-liimauksen edut Kovettuu vain missä ja milloin käyttäjä haluaa Erittäin lyhyt kovettumisaika Erittäin hyvä lämmön- ja kemikaalienkestävyys Helppoa ja turvallista käyttää Tuloksena optisesti kirkkaat ja erittäin kestävät liimaussaumat Telefon (0049) / Telefax (0049) / Info@Bohle.de puh. (06) , fax (06)

4 UV-liima Pullopakkaukset 20, 100, ml ( ) Liima-aine soveltuu erittäin tiukkoihin liitoksiin, ei kuitenkaan akvaarioliitoksiin, sillä ei täysin vesitiivis Käyttökelpoinen 6 kk pullon avaamisesta Varastointi: aina viileässä, valolta suojatussa ja kuivassa paikassa Neljä erilaista liimatyyppiä eri käyttötarkoituksiin viskositeetin, elastisuuden, liimauslujuuden ja liimauspinnan mukaan Viisi eri värimahdollisuutta Telefon (0049) / Telefax (0049) / Info@Bohle.de puh. (06) , fax (06)

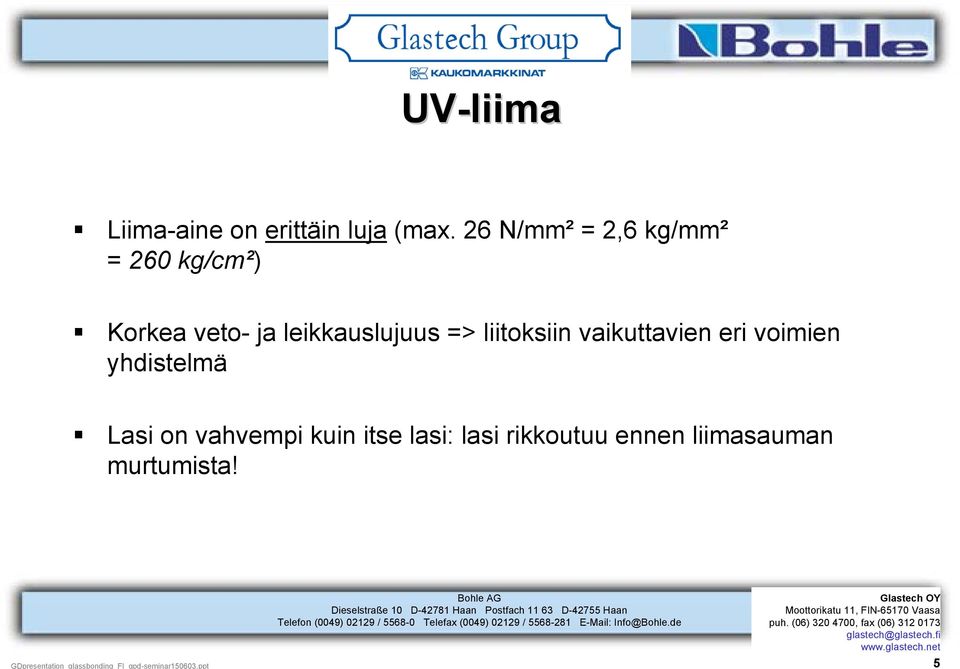

5 UV-liima Liima-aine on erittäin luja (max. 26 N/mm² = 2,6 kg/mm² = 260 kg/cm²) Korkea veto- ja leikkauslujuus => liitoksiin vaikuttavien eri voimien yhdistelmä Lasi on vahvempi kuin itse lasi: lasi rikkoutuu ennen liimasauman murtumista! Telefon (0049) / Telefax (0049) / Info@Bohle.de puh. (06) , fax (06)

6 Liimauslujuus (1) Vetolujuus Liimattu kappale # 1 Liimattu kappale # 2 Telefon (0049) / Telefax (0049) / Info@Bohle.de puh. (06) , fax (06)

7 Liimauslujuus (2) Leikkauslujuus Liimattu kappale # 2 Liimattu kappale # 1 Telefon (0049) / Telefax (0049) / Info@Bohle.de puh. (06) , fax (06)

8 Liimauslujuus (3) Taivutuslujuus (vipulujuus) Liimattu kappale # 1 Liimattu kappale # 2 Telefon (0049) / Telefax (0049) / Info@Bohle.de puh. (06) , fax (06)

9 Liimauslujuus (4) Vipuvoiman vaikutuksen alaisen liimasauman laskenta F=max.voima Annetut tiedot: l = kuorma / etäisyys liimasaumasta 100 mm b = liimapinnan leveys 200 mm c = lasin paksuus = 8 mm, viiste = 1 mm liimapinta = lasin paksuus 2 x kulma liimapinta = 6 mm x = veto-/leikkauslujuus 26 N / mm² (B-682-0) Telefon (0049) / Telefax (0049) / Info@Bohle.de puh. (06) , fax (06)

10 Liimauslujuus (5) Lasin paksuus EI ole sama kuin liimauspinta! 1 mm viiste Liimattu kappale Liimauspinta 1 mm viiste Telefon (0049) / Telefax (0049) / Info@Bohle.de puh. (06) , fax (06)

11 Laskelma 1 Haluttu tieto: M max liimasauman max. kestokyky F max max. kantokyky etäisyys I:n päässä liimasaumasta M max = x x b x c ² 6 F max = M max l M max = 26 N x 200 mm x ( 6 mm )² mm² 6 F max = 31,200 Nmm 100 mm M max = 31,200 Nmm F max = 312 N M max = 31.2 Nm F max 31.2 kg Telefon (0049) / Telefax (0049) / Info@Bohle.de puh. (06) , fax (06)

12 Veto-/leikkausvoiman vaikutuksen alaisen liimasauman laskenta F=max.voima Annetut tiedot: I = liimasauman pituus 100 mm b = liimasauman leveys 50 mm x = veto-/leikkauslujuus 26 N / mm² (B 682-0) Haluttu tieto: F max = teoreettinen maksimivoima, jonka alla liimasauma murtuisi Telefon (0049) / Telefax (0049) / Info@Bohle.de puh. (06) , fax (06)

13 Laskelma 2 Haluttu tieto: F max = teoreettinen maksimivoima, jonka alla liimasauma murtuisi F max = X x A F max = X x I x b F max = 26 N / mm² x 100 mm x 50 mm F max = 26 N x 100 mm x 50 mm mm² F max noin 13,000 kg F max noin 13 t Telefon (0049) / Telefax (0049) / Info@Bohle.de puh. (06) , fax (06)

14 Laskelmissa otettava huomioon: Todellisissa arkisissa tilanteissa ilmeneviä todellisia kuormia ei voida määrittää tarkasti, koska iskujen, värähtelyn ja lämpölaajenemisen vaikutusta ei tiedetä. Tästä syystä liimattavien esineiden mittojen määrittämisessä on otettava huomioon suuret turvamarginaalit. Käytettävästä liima-aineesta riippuen liiman lujuus voi olla lasin lujuutta suurempi. Näin ollen lasi rikkoutuu ennen liimasauman murtumista. Telefon (0049) / Telefax (0049) / Info@Bohle.de puh. (06) , fax (06)

15 UV-liimauksen päävaiheet 1. Materiaalin valinta 2. Oikean liiman valinta 3. Liimattavien pintojen valmistelu 4. Liimattavien kappaleiden kohdistaminen 5. Liiman annostelu 6. UV-valolle altistaminen (kovettaminen) Telefon (0049) / Telefax (0049) / Info@Bohle.de puh. (06) , fax (06)

16 1. Materiaalin valinta (a) Lasi Kirkas levylasi on ihanteellinen UV-liimaukseen Peilit, karkaistu, laminoitu, kuvioitu, värillinen lasi jne. voivat vaatia erikoismenetelmiä. Lasikappaleet on leikattava, hiottava ja kiillotettava huolellisesti Mitä sileämpi liimattava pinta ja mitä ohuempi liimakerros ovat, sitä lujempi liimasaumasta tulee Telefon (0049) / Telefax (0049) / Info@Bohle.de puh. (06) , fax (06)

17 Muut materiaalit 1. Materiaalin valinta (b) UV-liimaukseen hyvin soveltuvat: Metalli (ruostumaton teräs, kiillotettu alumiini), kivie (marmori, graniitti), puu (kovapuu) UV-liimaukseen eivät sovellu: Huokoiset ja karheapintaiset materiaalit (> 0.5 mm) sekä lakatut ja pinnoitetut materiaalit (nikkeli- ja kromipinnoitteiset) Erikoisesikäsittely (Pyrosil) mahdollistaa myös monimutkaisemmat materiaaliliitokset (lujuus, kosteus, vettä hylkivät pinnat, kuten Clear Shield) Telefon (0049) / Telefax (0049) / Info@Bohle.de puh. (06) , fax (06)

18 2. Oikean liiman valinta (a) Lasi/metalli: VAIN Bohle B (keskiviskositeetti) Lasi/lasi: Bohle B tavalliselle lasille pieniin liitoksiin (matala viskositeetti, hyvä kapillaarisuus) Lasi/laminoitu lasi: Bohle B-678-0, suljettuihin rakenteisiin Lasi/lasi ja karkaistu lasi, suljettuihin liitoksiin, kosteisiin olosuhteisiin ja laajojen pintojen liimaamiseen: Bohle B Telefon (0049) / Telefax (0049) / Info@Bohle.de puh. (06) , fax (06)

19 2. Oikean liiman valinta (b) Tärkeää: Lasirakenteen malli riippuu liimasta. Käytettäessä elastisia liimoja, kuten B-678 ja B-690 rakenteen on oltava suljettu = itsetukeutuva OK Heikomman liimauslujuutensa takia värilliset liimat soveltuvat ainoastaan pintaliimaukseen. Telefon (0049) / Telefax (0049) / Info@Bohle.de puh. (06) , fax (06)

20 3. Liimattavien pintojen valmistelu (a) Liimattavien pintojen tulee olla ehdottomasti puhtaita, rasvattomia ja kuivia Käytä UV-liimaustarkoitukseen kehitettyjä puhdistusaineita (tavalliset talouspuhdistusaineet eivät ole sopivia) Erityisen suositeltava: Bohlen syväpuhdistava erikoispuhdistusaine Parhaan lopputuloksen saavuttamiseksi liimattavien kappaleiden ja liiman tulee olla huoneenlämpöisiä. Telefon (0049) / Telefax (0049) / Info@Bohle.de puh. (06) , fax (06)

21 3. Liimattavien pintojen valmistelu (b) Puhdistamisen jälkeen, ennen liiman annostelua kappaleet on lämmitettävä mahdollisen kosteuden poistamiseksi (kondensoituminen) => muutoin liimasauman lujuus kärsii! Lämpötila: noin 30 C huoneilman lämpötilaa korkeampi => käytä kuumailmapuhallinta tai kuivainta Näiden ohjeiden noudattamatta jättäminen johtaa heikompaan saumaan, mikä ei välttämättä näy heti, mutta voi lopulta aiheuttaa sauman murtumisen. Oikein menetelmin suoritettu huolellinen valmistelu on avain erinomaiseen lopputulokseen! Telefon (0049) / Telefax (0049) / Info@Bohle.de puh. (06) , fax (06)

22 4. Liimattavien kappaleiden kohdistaminen Liimattuja kappaleita ei saa liikuttaa kuivumisen aikana (värähtely, liukuminen), sillä liikuttaminen heikentää oleellisesti liimasauman lujuutta Kohdistamista varten on saatavilla runsaasti erilaisia apuvälineitä (imukuppeja, magneetteja, mekaanisia laitteita) Telefon (0049) / Telefax (0049) / Info@Bohle.de puh. (06) , fax (06)

23 5. Liiman annostelu (a) Tarkista ennen liiman annostelua, että liitettävät kappaleet sopivat haluttuun kohtaan Liimaus tulee aloittaa 5 min kuluessa kappaleiden lämmittämisestä Jos aikaa kuluu yli 5 min, kappaleet on lämmitettävä uudelleen Liika liima vähentää liimasauman lujuutta (liimattavan raon koko!) ja ylimääräisen liiman poistaminen on ylimääräsitä työtä Telefon (0049) / Telefax (0049) / Info@Bohle.de puh. (06) , fax (06)

24 Liiman annostelu (b) Liiman annostelu ENNEN kappaleiden yhdistämistä: Keskiviskositeettinen liima (B-682-0) annostellaan aina ennen osien liittämistä toisiinsa Liimattaessa pintoja liima annostellaan aina ennen kappaleiden yhditämistä Liimattavat kappaleet lasketaan tasaisesti ja tarkasti ilmakuplien välttämiseksi Liimattavien kappaleiden paino riittää levittämään liiman tasaisesti koko liimausalueelle Telefon (0049) / Telefax (0049) / Info@Bohle.de puh. (06) , fax (06)

25 Liiman annostelu (c) Liiman annostelu ENNEN kappaleiden liittämistä: Liimattava kappale # 1 Liima Liimattava kappale # 2 Telefon (0049) / Telefax (0049) / Info@Bohle.de puh. (06) , fax (06)

26 Liiman annostelu (d) Liiman annostelu kappaleiden yhdistämisen JÄLKEEN: Matalaviskositeettinen liima valuu liimausrakoon kapillaari-ilmiön ansiosta Liimattavat kappaleet voidaan yhdistää lopulliseen asentoonsa ennen liimausta Vaikka kappaleen osat olisivat kokonaan liitetty, liimaus tulee suorittaa yksi reuna kerrallaan (älä liimaa kaikkia reunoja kerralla) Telefon (0049) / Telefax (0049) / Info@Bohle.de puh. (06) , fax (06)

27 Liiman annostelu (e) Liiman annostelu kappaleiden liittämisen JÄLKEEN Telefon (0049) / Telefax (0049) / Info@Bohle.de puh. (06) , fax (06)

28 Liiman annostelu (e) Liiman annostelu kappaleiden liittämisen JÄLKEEN Telefon (0049) / Telefax (0049) / Info@Bohle.de puh. (06) , fax (06)

29 Kovettuminen, polymerisaatio Liiman ollessa nestemäistä monomeerit ja fotoinitiaattorit pysyvät reagoimattomina vierekkäin UV-valon säteet pilkkovat fotoinitiaattorit vapaiksi radikaaleiksi Telefon (0049) / Telefax (0049) / Info@Bohle.de puh. (06) , fax (06)

30 Kovettuminen, polymerisaatio Radikaalit saavat aikaan monomeeriketjujen muodostumisen Kovettumisen jälkeen voidaan havaita, että polymeeriketjut muodostavat verkoston Telefon (0049) / Telefax (0049) / Info@Bohle.de puh. (06) , fax (06)

31 6. Kovettuminen (a) UV-valolle altistaminen tapahtuu kaksivaiheisesti: 1. Esikovettamisen avulla saavutetaan työlujuus (noin 85 % lopullisesta lujuudesta). Tässä vaiheessa ylimääräinen liimattavan alueen ulkopuolelle mennyt liima on helppoa poistaa. 2. Lopullisen kovettamisen jälkeen sauma on täysin toimiva ja kestää kuormaa. Ylimääräinen liiman poistaminen on tässä vaiheessa huomattavasti hankalampaa. Telefon (0049) / Telefax (0049) / Info@Bohle.de puh. (06) , fax (06)

32 Vetojännitteetön kovettuminen Käytä sopivaa UV-lamppua: epätasaisesta kovettumisesta aiheutuvan vetojännitteen välttämiseksi lamppu ei saa olla pienempi/suurempi kuin liimattava reuna/pinta. Vetojännitteetön kovettuminen koko pituudelta Asteittaisesta kovettumisesta aiheutuneet venyneet alueet Telefon (0049) / Telefax (0049) / Info@Bohle.de puh. (06) , fax (06)

33 UV-valon ja valotuskulman valinta Käytä vain valkoista valoa! Musta valo ei ole riittävän tehokas eikä sillä saavuteta maksimilujuutta. Aseta lamppu mahdollisimman lähelle liimauspintaa. Suositeltava kulma liimauspintaan nähden on 90 Varo kulmaa Telefon (0049) / Telefax (0049) / Info@Bohle.de puh. (06) , fax (06)

34 Kovettuminen (b) Esikovettumiseen ja lopulliseen kovettumiseen vaikuttavat UV-lampun UVA-tehokkuus ja liimattavien materiaalien UVA:n imukyky Lampun tyypistä riippuen sek. Telefon (0049) / Telefax (0049) / Info@Bohle.de puh. (06) , fax (06)

35 Kovettuminen (c) Poista kohdistusapuvälineet ja puhdista ylimääräinen liima (Bohlen erikoispuhdistusaine, lasiraappa, teräsvilla) esikovettamisen jälkeen Lopullinen kovettaminen kestää lampun tehosta ja materiaalista riippuen 1 5 min Värillisen liiman kovettuminen kestää 3 5 kertaa kauemmin Liimasauman altistaminen UV-valolle pitempään ei vaikuta haitallisesti saumaan, mutta se ei lisääkään sauman lujuutta. Telefon (0049) / Telefax (0049) / Info@Bohle.de puh. (06) , fax (06)

36 Kovettuminen (d) Käytä vain UV-liimaukseen soveltuvia UV-lamppuja: niissä on erikoissuodattimet, joiden ansiosta valo ei aiheuta vahinkoa silmille tai iholle. Jos parhaista mahdollisista liimausolosuhteista on epävarmuutta, kannattaa tehdä testiliimauksia: kuormaraja määritetään lastaamalla kuormaa liimatuille kohteille, kunnes liimatut kappaleet irtoavat/murtuvat. Muista aina: jos lasi murtuu, sauma oli saavuttanut lopullisen lujuutensa! Jos puolestaan sauma repeää, liimauksessa on tapahtunut jokin virhe. Telefon (0049) / Telefax (0049) / Info@Bohle.de puh. (06) , fax (06)

37 Liimantarpeen laskeminen Liimakerroksen paksuus Viskositeetti Viscosity Liima Adhesive Kerroksen Layer thickness paksuus Matala Low B mm Matala/keski Low-to-medium B B mm Keski/korkea Medium-to-high B mm Telefon (0049) / Telefax (0049) / Info@Bohle.de puh. (06) , fax (06)

38 Liimantarpeen laskeminen Kuinka paljon B liimaa (matala viskositeetti) tarvitaan 8 mm paksun ja 1000 mm leveän lasilevyn liimaamiseen? Liimakerroksen paksuus = 0.02 mm Kulutuskerroin = 4 8 x 1000 x 0.02 x 4 = 640 mm³ = 0.64 ml (1000 mm³ = 1cm³ = 1 ml) Telefon (0049) / Telefax (0049) / Info@Bohle.de puh. (06) , fax (06)

39 Liimantarpeen laskeminen Kuinka pitkän reunan liimaamiseen riittää 1 pullo (100 ml) B liimaa? Liimantarve edellisen esimerkin mukaisesti = 0.64 ml/m Pullon sisältö = 100 ml => riittää noin 150 metriä pitkän reunan liimaamiseen Telefon (0049) / Telefax (0049) / Info@Bohle.de puh. (06) , fax (06)

40 Liimantarpeen laskeminen Lasin paksuus mm Liimakerroksen arvioitu paksuus mm Kulutus/m ml Lasin reunan pituus, jonka liimaamiseen riittää 1 pullo (noin 150 ml) iimaa, m Telefon (0049) / Telefax (0049) / Info@Bohle.de puh. (06) , fax (06)

41 Käyttö pintojen liimaukseen Telefon (0049) / Telefax (0049) / Info@Bohle.de puh. (06) , fax (06)

42 Käyttö pintojen liimaukseen Telefon (0049) / Telefax (0049) / Info@Bohle.de puh. (06) , fax (06)

43 Pyrosil -esikäsittelyaine Riippumattoman tutkimsulaitoksen tekemiät tutkimukset ovat osoittaneet, että PYROSIL -tekniikka parantaa huomattavsti kaikenlaisten liimojen lujuutta. Lisäksi sen on havaittu lisäävän huomattavsti pitkäkestoisuutta. Kestotesti suoritettiin keittämällä 48 tuntia ja sen aiheuttama rasitus on selvästi suurempi kuin normaali käytössä vallitsevissa olosuhteissa. Lisäksi LMPA (Landesmaterialprüfamt), Magdeburg Saksa, on suorittanut aineelle DIN standardin mukaiset ilmastonkestokokeet. PYROSIL -tekniikkaa hyädyntämällä saadaan aikaan ennenkokemattoman vahvoja liimasaumoja myös silloin, kun sauma altistuu myöhemmin kosteudelle. Pinnan silikaattikäsittelyä suositellaan ennen liimausta varsinkin, kun saumat joutuvat äärimmäisen kovalle rasitukselle, kuten lasi-metallisissa oven saranoissa, esim. Cristallo-liimauslevyt. Telefon (0049) / Telefax (0049) / Info@Bohle.de puh. (06) , fax (06)

44 Pyrosil -esikäsittelyaine Liimattavien kohtien esikäsittelyyn kuluva aika ja raha ovat suhteellisen väjäiset. PYROSIL -tekniikkaa suositellaan käytettäväksi äärimmäiselle rasitukselle altistuvien saumojen liimaamiseen ja saumoihin, joiden liimauslaatu olisi heikko ilman erikoiskäsittelyä. Telefon (0049) / Telefax (0049) / Info@Bohle.de puh. (06) , fax (06)

45 Pyrosil -esikäsittelyaine Telefon (0049) / Telefax (0049) / Info@Bohle.de puh. (06) , fax (06)

46 Pyrosil -esikäsittelyaine Veto-/leikkauslujuus N/mm² Tensile/Shear strength in N/mm² Lasi-metalli-liimasauman Bonding Strength Glass lujuus to Metal Untreated Ei esikäsittelyä 29 Pyrosil-käsittely treated Pyrosil Pyrosil-käsittely treated followed ja 48 h keittotesti by 48 h boiling test Untreated followed by 48 h boiling test Ei esikäsittelyä, 48 h keittotesti 11, Type Liiman of adhesive tyyppi Telefon (0049) / Telefax (0049) / Info@Bohle.de puh. (06) , fax (06)
