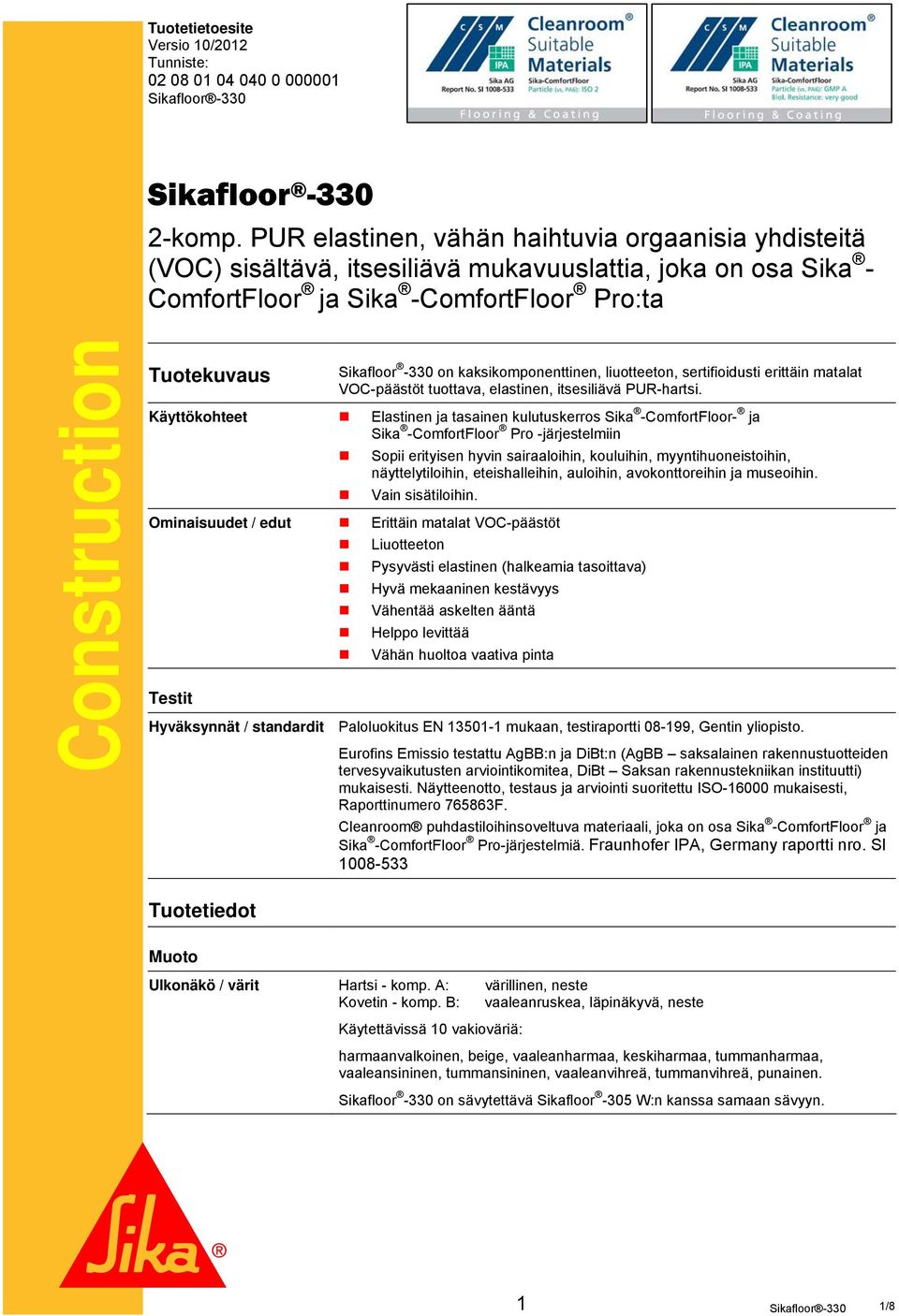

1 Tuotetietoesite Versio 10/2012 Tunniste: Sikafloor komp. PUR elastinen, vähän haihtuvia orgaanisia yhdisteitä (VOC) sisältävä, itsesiliävä mukavuuslattia, joka on osa Sika - ComfortFloor ja Sika -ComfortFloor Pro:ta Construction Tuotekuvaus Sikafloor -330 on kaksikomponenttinen, liuotteeton, sertifioidusti erittäin matalat VOC-päästöt tuottava, elastinen, itsesiliävä PUR-hartsi. Käyttökohteet Elastinen ja tasainen kulutuskerros Sika -ComfortFloor- ja Sika -ComfortFloor Pro -järjestelmiin Sopii erityisen hyvin sairaaloihin, kouluihin, myyntihuoneistoihin, näyttelytiloihin, eteishalleihin, auloihin, avokonttoreihin ja museoihin. Vain sisätiloihin. Ominaisuudet / edut Erittäin matalat VOC-päästöt Liuotteeton Pysyvästi elastinen (halkeamia tasoittava) Hyvä mekaaninen kestävyys Vähentää askelten ääntä Helppo levittää Vähän huoltoa vaativa pinta Testit Hyväksynnät / standardit Paloluokitus EN mukaan, testiraportti , Gentin yliopisto. Eurofins Emissio testattu AgBB:n ja DiBt:n (AgBB saksalainen rakennustuotteiden tervesyvaikutusten arviointikomitea, DiBt Saksan rakennustekniikan instituutti) mukaisesti. Näytteenotto, testaus ja arviointi suoritettu ISO mukaisesti, Raporttinumero F. Cleanroom puhdastiloihinsoveltuva materiaali, joka on osa Sika -ComfortFloor ja Sika -ComfortFloor Pro-järjestelmiä. Fraunhofer IPA, Germany raportti nro. SI Tuotetiedot Muoto Ulkonäkö / värit Hartsi - komp. A: värillinen, neste Kovetin - komp. B: vaaleanruskea, läpinäkyvä, neste Käytettävissä 10 vakioväriä: harmaanvalkoinen, beige, vaaleanharmaa, keskiharmaa, tummanharmaa, vaaleansininen, tummansininen, vaaleanvihreä, tummanvihreä, punainen. Sikafloor -330 on sävytettävä Sikafloor -305 W:n kanssa samaan sävyyn. 1 1/8

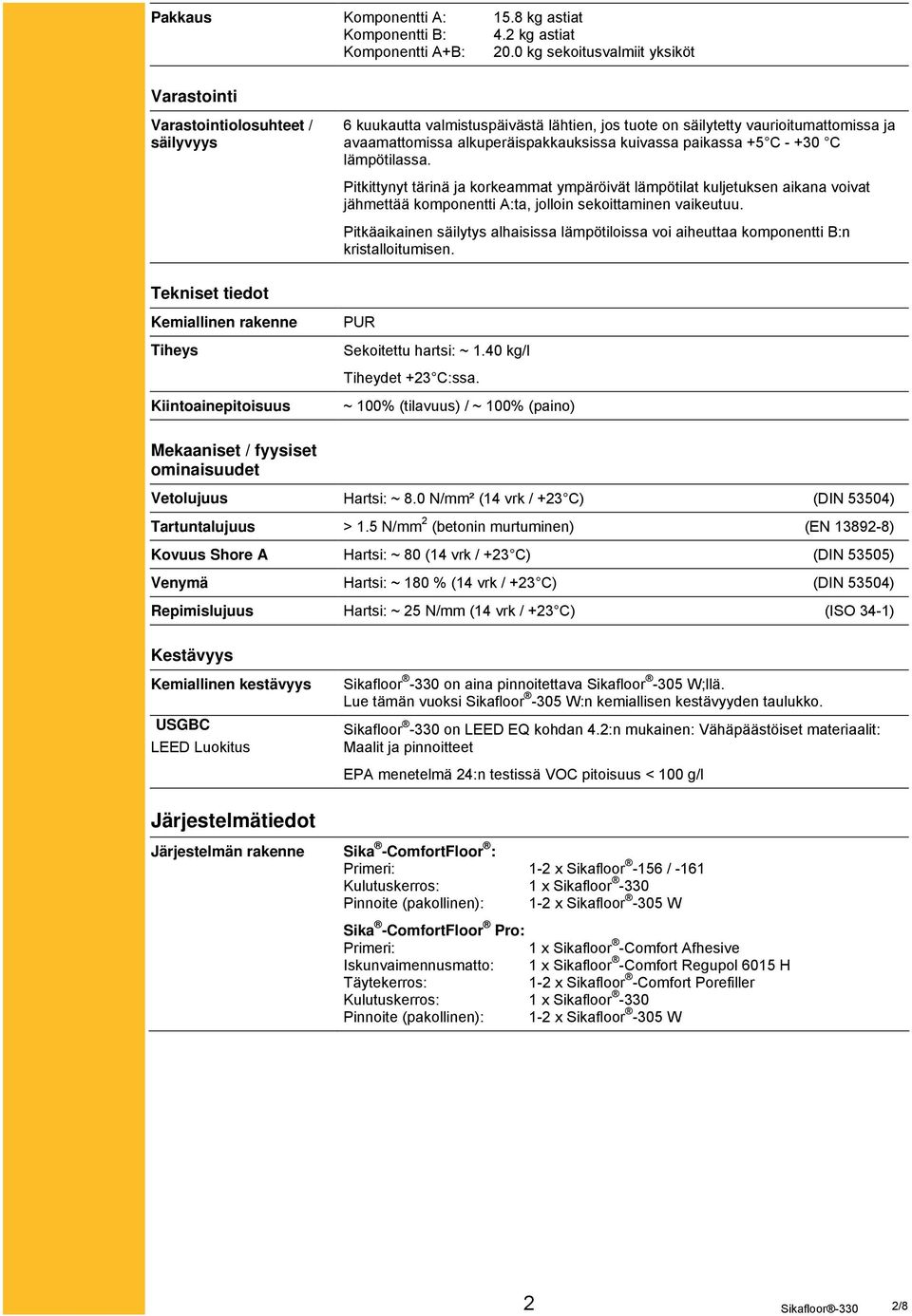

2 Pakkaus Komponentti A: 15.8 kg astiat Komponentti B: 4.2 kg astiat Komponentti A+B: 20.0 kg sekoitusvalmiit yksiköt Varastointi Varastointiolosuhteet / säilyvyys 6 kuukautta valmistuspäivästä lähtien, jos tuote on säilytetty vaurioitumattomissa ja avaamattomissa alkuperäispakkauksissa kuivassa paikassa +5 C C lämpötilassa. Pitkittynyt tärinä ja korkeammat ympäröivät lämpötilat kuljetuksen aikana voivat jähmettää komponentti A:ta, jolloin sekoittaminen vaikeutuu. Pitkäaikainen säilytys alhaisissa lämpötiloissa voi aiheuttaa komponentti B:n kristalloitumisen. Tekniset tiedot Kemiallinen rakenne Tiheys Kiintoainepitoisuus PUR Sekoitettu hartsi: ~ 1.40 kg/l Tiheydet +23 C:ssa. ~ 100% (tilavuus) / ~ 100% (paino) Mekaaniset / fyysiset ominaisuudet Vetolujuus Hartsi: ~ 8.0 N/mm² (14 vrk / +23 C) (DIN 53504) Tartuntalujuus > 1.5 N/mm 2 (betonin murtuminen) (EN ) Kovuus Shore A Hartsi: ~ 80 (14 vrk / +23 C) (DIN 53505) Venymä Hartsi: ~ 180 % (14 vrk / +23 C) (DIN 53504) Repimislujuus Hartsi: ~ 25 N/mm (14 vrk / +23 C) (ISO 34-1) Kestävyys Kemiallinen kestävyys USGBC LEED Luokitus Sikafloor -330 on aina pinnoitettava Sikafloor -305 W;llä. Lue tämän vuoksi Sikafloor -305 W:n kemiallisen kestävyyden taulukko. Sikafloor -330 on LEED EQ kohdan 4.2:n mukainen: Vähäpäästöiset materiaalit: Maalit ja pinnoitteet EPA menetelmä 24:n testissä VOC pitoisuus < 100 g/l Järjestelmätiedot Järjestelmän rakenne Sika -ComfortFloor : Primeri: 1-2 x Sikafloor -156 / -161 Kulutuskerros: 1 x Sikafloor -330 Pinnoite (pakollinen): 1-2 x Sikafloor -305 W Sika -ComfortFloor Pro: Primeri: 1 x Sikafloor -Comfort Afhesive Iskunvaimennusmatto: 1 x Sikafloor -Comfort Regupol 6015 H Täytekerros: 1-2 x Sikafloor -Comfort Porefiller Kulutuskerros: 1 x Sikafloor -330 Pinnoite (pakollinen): 1-2 x Sikafloor -305 W 2 2/8

3 Sovelluksen yksityiskohdat Menekki / Annostelu Alustan laatu Alustan esikäsittely Sika -ComfortFloor : Pinnoitusmenetelmä Tuote Menekki Primeri 1-2 x Sikafloor -156 / x ~ kg/m² Tasoitus (tarvittaessa) Itsesiliävä kulutuskerros (kalvon kerros ~ 2.0 mm) Sikafloor -161 tasoituslaasti Sikafloor -330 Lisätietoja löytyy Sikafloor - 161:n tuotetiedoista ~2.80 kg/m² Pinnoite Sikafloor -305 W 1-2 x ~0.13 kg/m² Nämä arvot ovat teoreettisia eivätkä sisällä alustan huokoisuuden, pinnan muodon, alustan tasaisuusvaihtelujen tai materiaalihukkien jne. vaikutusta menekkiin. Betonialustan on oltava ehjä, ja sen puristuslujuuden on oltava riittävä (vähintään 25 N/mm 2 ) ja tartuntavetolujuuden vähintään 1.5 N/mm 2. Alustan pinnan on oltava puhdas, eikä siinä saa olla likaa, öljytä, rasvaa, ruostetta tai vanhoja pinnoitteita jne. Kaikki tartuntaa heikentävät aineosat tulee poistaa kauttaaltaan. Tee koealue ollessasi epävarma. Betonialusta tulee esikäsitellä mekaanisesti hiekkapuhaltamalla tai jyrsimällä sementtiliiman poistamiseksi ja tartuntakykyisen pinnan aikaansaamiseksi. Heikko betoni tulee poistaa ja pinnassa olevat viat kuten ilmarakkulat ja huokoset tulee saada esiin. Alustan korjaukset ja ilmarakkuloiden/huokosten täyttö ja pinnan tasoitus tulee tehdä käyttämällä soveltuvia materiaaleja Sikafloor, SikaDur ja SikaGard tuotesarjoista. Betoni- tai laastialusta tulee primeroida tai tasoittaa jotta saadaan aikaan tasainen pinta. Korkeat kohdat voidaan poistaa esim. jyrsimällä. Kaikki pöly, irtonaiset ja hauraat materiaalit tulee poistaa kokonaan kaikilta pinnoilta ennen tuotteen työstöä joko harjalla ja/tai teollisuusimurilla. Työstöolosuhteet / rajoitukset Alustan lämpötila Ympäristön lämpötila Alustan kosteus Suhteellinen ilmankosteus Kastepiste +10 C min. / +30 C maks. +10 C min. / +30 C maks. < 4 paino- % kosteuspitoisuus. Testimenetelmä: Sika -Tramex kosteusmittari, CM-mittaus tai uunikuivausmenetelmä. Ei saa esiintyä nousevaa kosteutta ASTM:n mukaisesti (Polyetyleenimuovin testi). 80% r.h. maks. Varo kondensaatiota! Alustan ja kovettumattoman lattian pitää olla vähintään 3 C kastepisteen yläpuolella, jolloin kondenssin tai lopullisen pinnan vahingoittumisen riski laskee. Työstö Sekoitus Komponentti A : komponentti B = 79 : 21 (paino-osina) 3 3/8

4 Sekoitusaika Sekoitusvälineet Työstömenetelmät / Työvälineet Työvälineiden puhdistus Avoinaika Tarkista ettei B komponentissa ole kristallisoitumia. Mikäli komponentti B on kristalloitunut, on se lämmitettävä 60 C:n kunnes kaikki kristallit haihtuvat. Sekoita ensin komponentti A erikseen mekaanisesti. Kun kaikki komponentti B on lisätty komponentti A:n, on seosta sekoitettava yhtäjaksoisesti 2 minuutin ajan kunnes tuote on tasalaatuista. Perusteellinen sekoitus saadaan kaatamalla seos puhtaaseen astiaan ja sekoittamalla vielä, jolloin varmistetaan täydellinen sekoitus. Liiallista sekoittamista tulee välttää, jotta ilman sekoittuminen materiaaliin pysyisi minimissä. Sikafloor -330 sekoitetaan kauttaaltaan sähkökäyttöisellä matalakierroksisella sekoittajalla ( rpm) tai muulla sopivalla välineellä. Ennen levitystyötä varmista olosuhteet: alustan kosteuspitoisuus, ilman suhteellinen kosteus r.h. ja kastepiste. Jos paino- % kosteuspitoisuus > 4, Sikafloor EpoCem voidaan käyttää väliaikaisena kosteussulkuna. Primerointi: Varmista että pohjustuksesta tulee tiivis ja yhtenäinen, sulkien kaikki huokoset alustassa. Levitä tarvittaessa kaksi kerrosta. Levitä Sikafloor -156 /161 pensselin, telan tai kumilastan avulla. Tehokkain tapa on levittää kumilastan avulla, ja tämän jälkeen takaisin ristiin. Tasoitus: Epätasaiset alustat on tasoitettava ensin. Käytä tähän esim. Sikafloor -161 tasoituslaastia (katso tuotetiedot). Itsesiliävä järjestelmä 2.0 mm: Kaada Sikafloor -330 alustalle ja levitetä se tasaisesti hammastetulla lastalla. Telaa pinta välittömästi yhdensuuntaisesti piikkitelalla poistaaksesi ilma massasta ja varmistaen oikean kerrospaksuuden. Kun Sikafloor -330 on kosketuskuiva, voi sen pinnoittaa. Pintakerros: Pintakerros levitetään tasaisesti lyhytkarvaisella telalla. Sikafloor -305 W voidaan myös levittää ilmattomalla ruiskulla. Lisätietoja löytyy Sikafloor -305 W:n tuotetiedoista. Saumaton yhtenäinen pinta saadaan kun märkiä työsaumoja vältetään työstön aikana. Puhdista kaikki työkalut ja levitysvälineet Ohennin C:llä välittömästi käytön jälkeen. Kovettunut/kuivunut materiaali voidaan poistaa ainoastaan mekaanisesti. Lämpötilat +10 C +20 C +30 C Aika 21 minuuttia 15 minuuttia 12 minuuttia Odotusaika / pinnoitteen levittäminen Ennen kuin levität Sikafloor -330:n Sikafloor -161:n päälle, tarvitaan: Alustan lämpötila Minimi Maksimi +10 C 24 tuntia 3 vrk +20 C 12 tuntia 2 vrk +30 C 6 tuntia 1 vrk Ennen kuin levität Sikafloor -305 W:n Sikafloor -330:n päälle, tarvitaan: Alustan lämpötila Minimi Maksimi +10 C 24 tuntia 72 tuntia +20 C 18 tuntia 48 tuntia +30 C 16 tuntia 36 tuntia 4 4/8

5 Annetut ajat ovat arvioituja aikoja ja odotusaikaan vaikuttavat ympäristön olosuhteet, erityisesti lämpötila ja suhteellinen ilmankosteus. Huomioitavaa / rajoitukset Älä levitä Sikafloor -330:a alustoille, joilla voi ilmetä nousevaa kosteutta. Älä levitä pinnoille joissa on > 1% kaltevuus. Juuri levitetty Sikafloor -330 tulee suojata kosteudelta, kondensoitumiselta ja vedeltä vähintään 24 tunnin ajan. Kovettumaton materiaali reagoi veden kanssa (vaahtoaa). Levityksen aikana on huolehdittava ettei hikeä pääse tippumaan vastalevitettyyn Sikafloor -330:n (käytä otsa- ja rannepantaa) Työvälineet Hammastettu lasta tasaisen kulutuskerroksen levittämiseen: esim. Suurien pintojen kaavin No. 565, Hammastetut terät No. 25 Suositeltavat työvälinetoimittajat: TECHNO-Werkzeuge A.E; Vertriebs GmbH Dieselstr. 44; Heiligenhaus, Puhelin: / Info@Techno-Vertrieb.de; Kotisivut: PPW-Polyplan-Werkzeuge GmbH, Puhelin: / , Mikäli lämmitystä tarvitaan, ei siihen saa käyttää kaasua, öljyä, parafiiniä tai muita fossiilisia lämmitysaineita, sillä nämä tuottavat suuren määrän CO 2 ja H 2 O jotka voivat vaikuttaa pinnoitteeseen heikentävästi. Käytä ainoastaan elektronista lämminilmapuhallinta lämmitykseen. Kovettuminen Käyttöönotto Lämpötila Jalankulku Täysin kovettunut +10 C ~ 24 tuntia ~ 72 tuntia +20 C ~ 18 tuntia ~ 60 tuntia +30 C ~ 16 tuntia ~ 48 tuntia Huom.: Annetut ajat ovat arvioituja aikoja ja odotusaikaan vaikuttavat ympäristön olosuhteet. Puhdistus / Huolto Menetelmät Päällimmäisen Sikafloor -305 W kerroksen pinnalta tulee poistaa kaikki roiskeet välittömästi ja pinta puhdistetaan säännöllisesti, jotta aikaansaatu pinta pysyy alkuperäisessä kunnossa. Katso lisätietoja Sika ComfortFloor-järjestelmän Yleisistä huoltoneuvoista ja puhdistusmenetelmistä. 5 5/8

6 Huomioitavaa Paikalliset rajoitukset Suojaustoimenpiteet Käyttäjän vastuu Kaikki tekniset tiedot tässä tuotetietoesitteessä perustuvat laboratoriotesteihin. Käytännössä saadut mittausarvot voivat vaihdella johtuen olosuhteista, jotka eivät ole Sikan kontrolloitavissa. Tämän tuotteen ominaisuudet saattavat vaihdella johtuen eri maissa noudatettavista paikallisista määräyksistä. Tutustukaa kunkin maan paikalliseen tuotetietoesitteeseen ja siinä mainittuihin käyttökohteisiin. Saadakseen kemiallisten tuotteiden kuljetusta, käsittelyä ja hävittämistä koskevaa tietoa käyttäjän tulee tutustua voimassa oleviin käyttöturvallisuustiedotteisiimme, joissa on tietoa fysikaalisista, ekologisista, toksikologisista ja muista turvallisuuteen liittyvistä asioista. Kaikki tieto, ja erityisesti kaikki suositukset liittyen Sika-tuotteiden työstämiseen sekä loppukäyttöön, on annettu hyvässä uskossa perustuen Sikan tämänhetkiseen tietämykseen ja kokemukseen tuotteistamme, kun niiden huolellinen varastointi, käsittely ja käyttö tapahtuu Sikan suositusten mukaisesti normaaliolosuhteissa. Käytännössä erot materiaaleissa, käsiteltävissä alustoissa ja todellisissa työskentelyolosuhteissa ovat sellaiset, että mitään varsinaista takuuta koskien tuotteen myyntiä tai sopivuutta tiettyyn käyttötarkoitukseen tai mitään muutakaan oikeudellista vastuuta ei ole johdettavissa näistä ohjeista, mistään kirjallisista suosituksista tai annetuista neuvoista. Tuotteen käyttäjän on testattava tuotteen soveltuvuutta tarkoitettuun sovellukseen ja tarkoitukseen. Sika pidättää oikeuden muuttaa tuotteen ominaisuuksia. Kolmansien osapuolten oikeudet on huomioitava. Kaikissa tilauksissa ja toimituksissa noudatetaan voimassaolevia yleisiä myynti- ja toimitusehtojamme. Käyttäjän on aina tukeuduttava ko. tuotteen viimeisimpään voimassaolevaan paikalliseen tuotetietoesitteeseen, jonka toimitamme pyydettäessä. 6 6/8

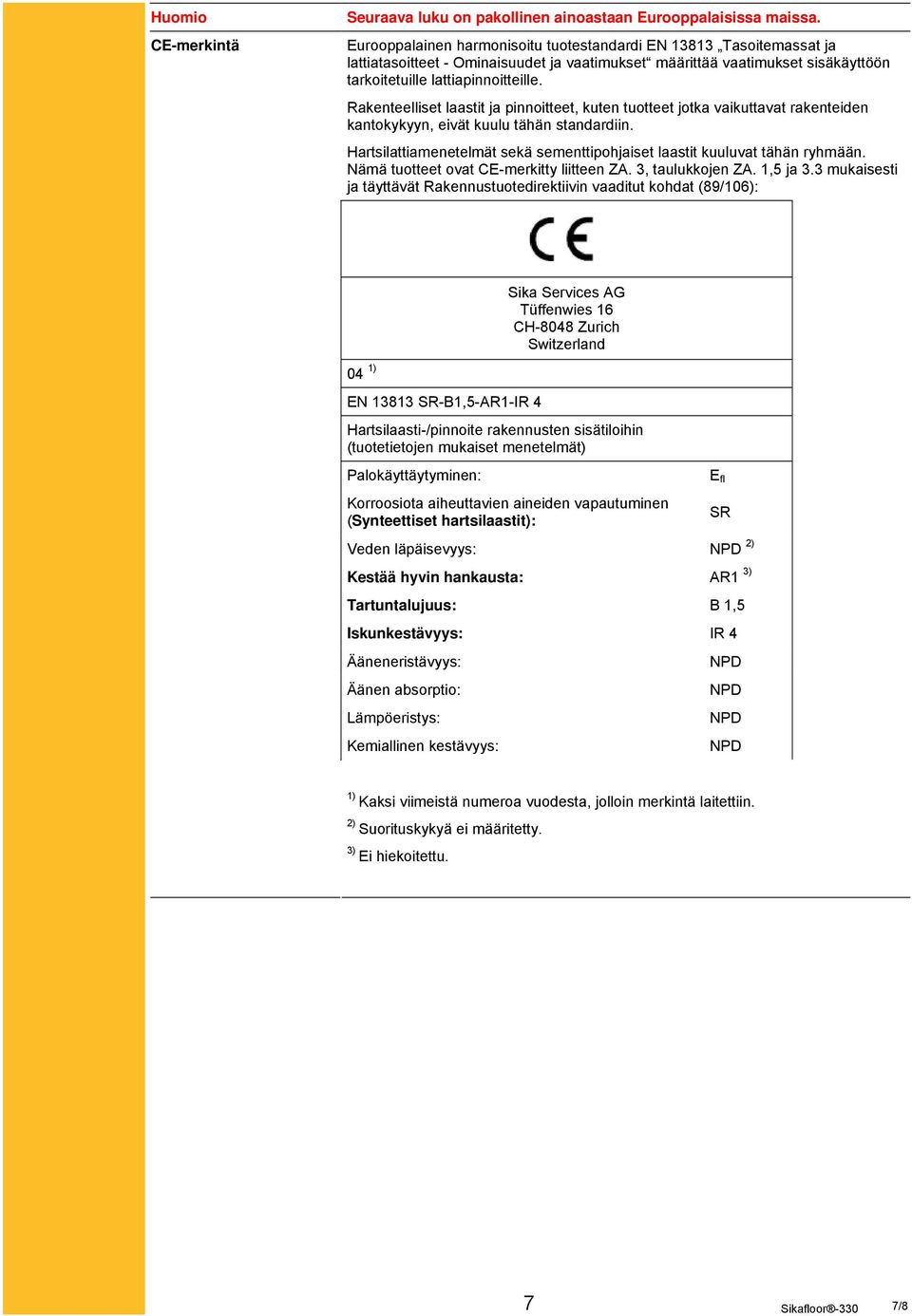

7 Huomio CE-merkintä Seuraava luku on pakollinen ainoastaan Eurooppalaisissa maissa. Eurooppalainen harmonisoitu tuotestandardi EN Tasoitemassat ja lattiatasoitteet - Ominaisuudet ja vaatimukset määrittää vaatimukset sisäkäyttöön tarkoitetuille lattiapinnoitteille. Rakenteelliset laastit ja pinnoitteet, kuten tuotteet jotka vaikuttavat rakenteiden kantokykyyn, eivät kuulu tähän standardiin. Hartsilattiamenetelmät sekä sementtipohjaiset laastit kuuluvat tähän ryhmään. Nämä tuotteet ovat CE-merkitty liitteen ZA. 3, taulukkojen ZA. 1,5 ja 3.3 mukaisesti ja täyttävät Rakennustuotedirektiivin vaaditut kohdat (89/106): Sika Services AG Tüffenwies 16 CH-8048 Zurich Switzerland 04 1) EN SR-B1,5-AR1-IR 4 Hartsilaasti-/pinnoite rakennusten sisätiloihin (tuotetietojen mukaiset menetelmät) Palokäyttäytyminen: Korroosiota aiheuttavien aineiden vapautuminen (Synteettiset hartsilaastit): E fl SR Veden läpäisevyys: NPD 2) Kestää hyvin hankausta: AR1 3) Tartuntalujuus: B 1,5 Iskunkestävyys: IR 4 Ääneneristävyys: Äänen absorptio: Lämpöeristys: Kemiallinen kestävyys: NPD NPD NPD NPD 1) Kaksi viimeistä numeroa vuodesta, jolloin merkintä laitettiin. 2) Suorituskykyä ei määritetty. 3) Ei hiekoitettu. 7 7/8

8 Huomio CE-merkintä Seuraava luku on pakollinen ainoastaan Eurooppalaisissa maissa. Harmonisoitu eurooppalainen standardi EN Betonirakenteiden suojaus- ja korjausaineet ja niiden yhdistelmät Määritelmät, vaatimukset, laadunvalvonta ja vaatimustenmukaisuuden arviointi Part 2 : Betonipinnan suojaus määrittelee EN :ssä käytettyjen tuotteiden ja järjestelmien toimintaperiaatteet. Tähän kategoriaan kuuluvat tuotteet tarvitsevat CE-merkinnän liitteen ZA. 3, taulukkojen ZA.1a- ZA 1g:n säädösten ja oleellisten lausekkeiden mukaisesti, na niiden tulee täyttää Rakennustuotedirektiivin vaatimukset (89/106): Alla on eriteltynä standardin mukaiset suorituskyvyn vähimmäisvaatimukset. Tuotteen suorituskyvyn tulokset eri testeissä on eritelty tuotetiedoissa yllä Construction Kulutustesti (Taber): CO 2 läpäisevyys : Vesihöyryn läpäisevyys: Kapillaarinen imeytyminen ja veden läpäisevyys: Kemiallinen kestävyys: 3) Iskunkestävyys: Tartuntalujuuden vetokoe: Paloluokitus: 4) BV Descol Kunststof Chemie Duurstedeweg NL 7418 Deventer 09 1) 0958 CPD 1041 EN Suojaava pinnoite 2) < 3000 mg S D > 50 m Luokka II w < 0.1 kg/m 2 x h 0,5 Luokka II Luokka II 0.8 N/mm² 1) Kaksi viimeistä numeroa vuodesta, jolloin merkintä laitettiin. E fl 2) Testattu osana Sika ComfortFloor Pro-järjestelmää, joka koostuu Sikafloor Comfort Adhesive-liimasta, Sikafloor Comfort Regupol 6015 H:sta, Sikafloor Comfort Porefiller:stä, Sikafloor -330:sta ja Sikafloor -305 W:stä 3) Lisätiedot löytyvät Sikafloor kemiallisen kestävyyden taulukosta 4) Vähimmäisluokitukset löytyvät erillisistä testaussertifikaateista. EU määräykset 2004/42 VOC - DecoPaint direktiivi EU-direktiivin 2004/42 mukaan, enin sallittu VOC pitoisuus (tuotekategoria IIA / j tyyppi sb) on 500 g/l (Rajat 2010) valmiille tuotteelle. Suurin sallittu pitoisuus Sikafloor -330 W on < 500 g/l VOC valmiille tuotteelle. Oy Sika Finland Ab Koskelontie1 PL Espoo Finland Puh Fax /8
