1 SHARP. BD-HP90S BLU-RAY/DVD-SOITIN KÄYTTÖOPAS RW COMPATIBLE ffi]o~~ DlDlTAL AUDIO ~ db-i.. i III DOLBY. Master Audio I Essential DIGITAL PLUS I III DOLBY. ["J,"J'il:i) TRUEIlEI ~ L\VCHD x.v.colour WIRELESS ))).. ((( LAN AQUOS LINK

2 KÄYTTÖOPAS SUOMI Johdanto TURVALLISUUS / TÄRKEITÄ TIETOJA Tärkeää: Tätä soitinta voidaan käyttää vain V, 50/60 Hz vaihtovirtalähteessä (AC). Soitinta ei voida käyttää muulla virransyötöllä eikä jännitteellä. VAROITUS: ÄLÄ ALTISTA LAITETTA SATEELLE TAI KOSTEUDELLE. NÄIN VÄHENNETÄÄN TULIPALON TAI SÄHKÖISKUN RISKIÄ. KÄYTÄ VAIN SUOSITELTUJA LISÄVARUSTEITA. NÄIN VÄHENNETÄÄN TULIPALON TAI SÄHKÖISKUN SEKÄ TOIMINTAHÄIRIÖIDEN RISKIÄ. VAROITUS: MUIDEN KUIN TÄSSÄ KÄYTTÖOHJEESSA KUVATTUJEN PAINIKKEIDEN JA SÄÄTIMIEN KÄYTTÖ TAI TOIMINTOJEN SUORITTAMINEN SAATTAA AIHEUTTAA VAARALLISTA SÄTEILYÄ. Virtajohdon asianmukainen käyttö Noudata seuraavia ohjeita soittimen toimintahäiriöiden sekä sähköiskun, tulipalon tai henkilövahinkojen välttämiseksi. Pidä pistokkeesta tukevasti kiinni, kun irrotat tai liität virtajohdon. Älä säilytä tai käytä virtajohtoa lämmityslaitteiden läheisyydessä. Älä sijoita raskaita esineitä virtajohdon päälle. Älä yritä korjata tai muuttaa virtajohtoa itse millään tavalla. Tämä soitin on CLASS 1 LASER -turvallisuusluokan mukainen tuote. CLASS 1 LASER PRODUCT -merkintä on kotelon pohjassa. Tässä tuotteessa on alhaisen tehon laser. Jotta turvallisuus voidaan taata, älä irrota koteloa tai yritä päästä käsiksi laitteen sisäosaan. Anna ammattitaitoisen henkilökunnan tehdä kaikki huoltotoimenpiteet. TÄSSÄ SOITTIMESSA OLEVA LASERSÄDE ON HAITALLINEN SILMILLE, JOTEN ÄLÄ YRITÄ PURKAA LAITTEEN KOTELOA. ANNA VAIN AMMATTITAITOISEN HENKILÖKUNNAN HUOLTAA LAITE. 1

3 TURVALLISUUS / TÄRKEITÄ TIETOJA CE-vaatimustenmukaisuusmerkintä: Täten SHARP Electronics (Europe) GmbH vakuuttaa, että Blu-ray-soitin on direktiivin 1999/5/EY keskeisten vaatimusten ja oleellisten säännösten mukainen. Vaatimustenmukaisuusvakuutuksen saa osoitteesta: Blu-ray-soittimen mukana tulee langaton LAN-laite, 2,4 GHz laajakaistatiedonsiirtojärjestelmä (lähetinvastaanotin), joka on tarkoitettu käytettäväksi kaikissa EU-jäsenmaissa ja EFTA-maissa. AA Blu-ray-soitin on suunniteltu käytettäväksi vain sisätiloissa. 2

4 SHARP-LAITTEEN KÄYTTÄJÄLLE Kiitos, että olet hankkinut SHARP Blu-ray/DVD-soittimen. Lue tärkeät turvaohjeet huolellisesti ennen käyttöä laitteen turvallisen ja pitkään kestävän ongelmattoman käytön varmistamiseksi. TÄRKEITÄ TURVALLISUUSOHJEITA Sähköä tarvitaan monissa hyödyllisissä toiminnoissa, mutta se voi aiheuttaa epäasianmukaisessa käytössä henkilövahinkoja tai laitevaurioita. Tämän tuotteen suunnittelussa ja valmistuksessa on kiinnitetty erityistä huomiota turvallisuuteen. Ohjeiden vastainen käyttö voi johtaa sähköiskuun ja/tai tulipaloon. Mahdollisten vaaratilanteiden välttämiseksi huomioi seuraavat ohjeet laitteen asennuksessa, käytössä ja puhdistuksessa. Jotta turvallisuus ja Blu-ray/DVD-soittimen pitkä käyttöikä voidaan taata, lue seuraavat varoitukset huolella ennen laitteen käyttöä. 1) Lue käyttöohjeet. 2) Säilytä käyttöohjeet. 3) Huomioi varoitukset. 4) Noudata käyttöohjeita. 5) Älä käytä laitetta veden läheisyydessä. 6) Puhdista laite vain kuivalla liinalla. 7) Älä tuki tuuletusaukkoja. Asenna laite valmistajan ohjeiden mukaan. 8) Älä asenna lämmönlähteiden, kuten lämpöpattereiden, lämmityslaitteiden ja uunien tai muiden lämpöä tuottavien laitteiden (mukaan lukien vahvistimet) lähelle. 9) Suojaa virtajohto, ettei sen päällä kävellä tai ettei se jää puristuksiin etenkin pistokkeiden, liittimien ja laitteesta tulevan osan kohdalla. 10) Käytä vain valmistajan hyväksymiä lisälaitteita ja -varusteita. 11) Käytä vain valmistajan hyväksymän tai laitteen toimitussisältöön kuuluvan vaunun, jalustan, kolmijalan, kannattimen tai tason kanssa. Jos käytät vaunua, varo kaatamasta sitä vaunua/laiteyhdistelmää siirtäessäsi. 12) Irrota laitteen pistoke seinästä ukkosmyrskyjen aikana tai kun laitetta ei käytetä pitkään aikaan. 13) Anna ammattitaitoisen huoltohenkilökunnan tehdä kaikki huoltotoimenpiteet. Huolto on tarpeen, jos laite on vaurioitunut, esim. virtajohto tai pistoke on vaurioitunut, laitteeseen on joutunut nestettä tai sen päälle on pudonnut esineitä, laite on altistunut sateelle tai kosteudelle, laite ei toimi normaalisti tai se on pudonnut. Ylimääräisiä turvallisuustietoja 14) Virtalähteet Laitetta tulisi käyttää vain merkintälapussa mainitusta virtalähdetyypistä. Jos et ole varma kotisi virtalähdetyypistä, ota yhteys tuotteen myyjään tai paikalliseen sähköyhtiöön. Paristokäyttöisistä ja muilla virtalähteillä toimivista tuotteista on lisätietoja käyttöohjeissa. 15) Ylikuormitus Älä ylikuormita pistorasioita, jatkojohtoja tai kiinteitä liittimiä. Seurauksena voi olla tulipalon tai sähköiskun vaara. 16) Muut esineet ja laitteeseen joutunut neste Älä työnnä laitteen aukkoihin mitään esineitä, koska ne saattavat joutua kosketuksiin vaarallisten jännitteisten kohtien kanssa tai aiheuttaa oikosulun ja sen seurauksena tulipalon tai sähköiskun. Älä koskaan kaada laitteen päälle nestettä. 17) Vaurioiden korjaus Irrota laite pistorasiasta ja ota yhteys ammattitaitoiseen huoltohenkilökuntaan seuraavissa tilanteissa: a) Virtajohto tai -pistoke on vaurioitunut. b) Laitteen päälle on kaatunut nestettä tai laitteeseen on joutunut vieraita esineitä. c) Laite on altistunut sateelle tai vedelle. d) Laite ei toimi normaalisti, vaikka käyttöohjeita on noudatettu. Säädä vain käyttöohjeessa kuvattuja säätimiä. Muiden säätimien vääränlainen säätö saattaa aiheuttaa vaurioita. Näiden vaurioiden korjaaminen ja laitteen palauttaminen normaalitilaan edellyttää yleensä paljon työtä ammattitaitoiselta teknikolta. e) Laite on pudonnut tai se on vaurioitunut. f) Laitteen toiminnassa on havaittavissa huomattava muutos. Huolto on tällöin tarpeellinen. 18) Varaosat Jos varaosia tarvitaan, varmista, että huoltoteknikolla on valmistajan hyväksymät varaosat tai että osat vastaavat ominaisuuksiltaan alkuperäistä osaa. Luvattomat osien vaihdot saattavat johtaa tulipaloon, sähköiskuun tai muihin vaaroihin. 19) Turvallisuustarkistus Pyydä huoltoteknikkoa suorittamaan laitteelle turvallisuustarkistus laitteen huollon tai korjauksen jälkeen ja varmistamaan, että laite on asianmukaisessa käyttökunnossa. 20) Asennus seinälle tai kattoon Jos laite asennetaan seinälle tai kattoon, varmista, että laite asennetaan valmistajan suosittelemalla tavalla. 21) Virtapistoketta käytetään laitteen poiskytkemiseen ja sen on tästä syystä oltava aina saatavilla. Johdanto 3

5 TÄRKEITÄ TURVALLISUUSOHJEITA Vesi ja kosteus Älä käytä laitetta veden läheisyydessä, esimerkiksi kylpyammeen, pesualtaan, tiski- tai pyykinpesualtaan, kosteiden kellaritilojen, uima-altaan ja vastaavien läheisyydessä. Jalusta Älä sijoita laitetta epävakaaseen vaunuun, kolmijalkaan tai epävakaalle pöydälle. Jos laite sijoitetaan epävakaalle alustalle, laite saattaa pudota, mikä voi johtaa vakaviin henkilövahinkoihin ja laitteen särkymiseen. Käytä laitetta vain valmistajan hyväksymän tai toimitussisältöön kuuluvan vaunun, jalustan, kolmijalan, kannattimen tai tason kanssa. Jos laite asennetaan seinälle, noudata valmistajan ohjeita. Käytä vain valmistajan suosittelemia asennusvälineitä. Sijaintipaikan valinta Valitse paikka, joka ei ole suorassa auringonvalossa ja jossa on hyvä ilmanvaihto. Ilmanvaihto Tuuletusaukot ja muut kotelossa oleva aukot on tarkoitettu ilmanvaihtoa varten. Älä peitä tai tuki näitä aukkoja, koska riittämätön ilmanvaihto saattaa johtaa laitteen ylikuumenemiseen ja/tai lyhentää laitteen käyttöikää. Älä sijoita laitetta sängylle, sohvalle, matolle tai vastaavalle pinnalle, koska ne voivat tukkia ilmanvaihtoaukot. Tätä laitetta ei ole suunniteltu integroitua asennusta varten. Älä sijoita laitetta suljettuun paikkaan, kuten kirjahyllyyn tai telineeseen, ellei asianmukaista ilmanvaihtoa ole varmistettu tai valmistajan ohjeita noudatettu. Kuumuus Älä sijoita laitetta lämmönlähteiden, kuten lämpöpattereiden, lämmityslaitteiden ja uunien, tai muiden lämpöä tuottavien laitteiden (myös vahvistinten) lähelle. Ukkonen ja salamat Suojaa laite ukkosmyrskyn aikana tai jos laitetta ei valvota tai käytetä pitkään aikaan irrottamalla pistoke pistorasiasta. Tämä ehkäisee salamoiden ja voimajohtojen syöksyaaltojen aiheuttamat laitevauriot. Älä aseta kynttilöitä tai vastaavia laitteen päälle tai lähelle. Näin ehkäistään tulipalo. Älä altista laitetta tippuville tai roiskuville nesteille. Näin ehkäistään tulipalo tai sähköisku. Älä aseta laitteen päälle nesteillä täytettyjä esineitä, kuten maljakoita. Älä aseta virtajohtoa laitteen tai raskaiden esineiden alle. Näin ehkäistään tulipalo tai sähköisku. Tietoja paristojen hävittämisestä Tämän tuotteen mukana toimitetut paristot sisältävät hieman lyijyä. EU: Kuvatunnus, jossa pyörillä varustetun jäteastian yli on vedetty rasti, tarkoittaa, että käytettyjä paristoja ei saa laittaa kotitalouksien sekajätteeseen! Käytetyille paristoille on järjestetty erilliskeräys, jotta ne voidaan hävittää ja kierrättää lakeja noudattaen. Lisätietoja erilliskeräyksestä ja kierrätyksestä saat paikallisilta viranomaisilta. Sveitsi: Käytetyt paristot on vietävä myyntipisteeseen. Muut kuin EU-maat: Lisätietoja käytettyjen paristojen asianmukaisesta hävittämisestä saat paikallisilta viranomaisilta. 4

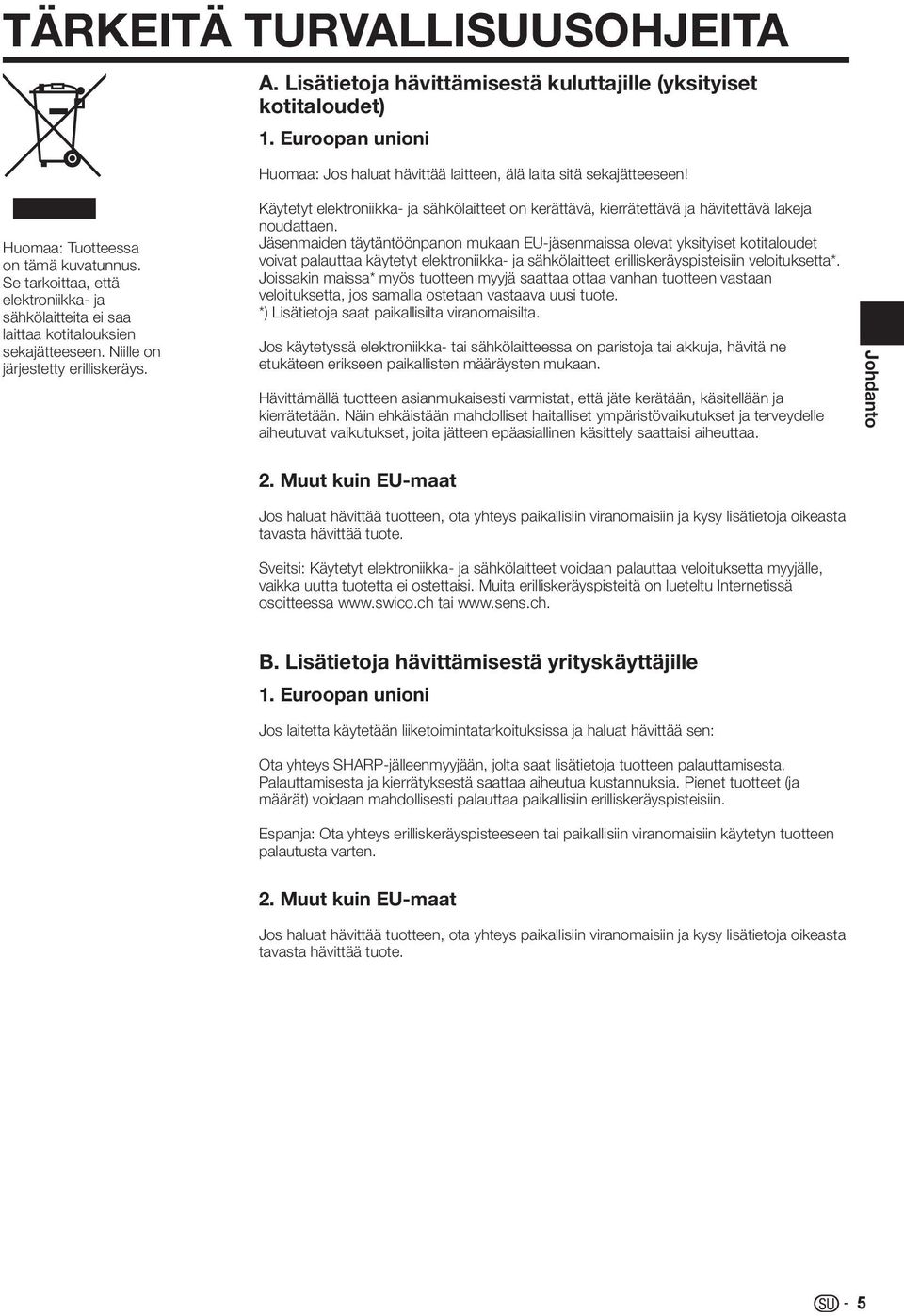

6 TÄRKEITÄ TURVALLISUUSOHJEITA A. Lisätietoja hävittämisestä kuluttajille (yksityiset kotitaloudet) 1. Euroopan unioni Huomaa: Jos haluat hävittää laitteen, älä laita sitä sekajätteeseen! Huomaa: Tuotteessa on tämä kuvatunnus. Se tarkoittaa, että elektroniikka- ja sähkölaitteita ei saa laittaa kotitalouksien sekajätteeseen. Niille on järjestetty erilliskeräys. Käytetyt elektroniikka- ja sähkölaitteet on kerättävä, kierrätettävä ja hävitettävä lakeja noudattaen. Jäsenmaiden täytäntöönpanon mukaan EU-jäsenmaissa olevat yksityiset kotitaloudet voivat palauttaa käytetyt elektroniikka- ja sähkölaitteet erilliskeräyspisteisiin veloituksetta*. Joissakin maissa* myös tuotteen myyjä saattaa ottaa vanhan tuotteen vastaan veloituksetta, jos samalla ostetaan vastaava uusi tuote. *) Lisätietoja saat paikallisilta viranomaisilta. Jos käytetyssä elektroniikka- tai sähkölaitteessa on paristoja tai akkuja, hävitä ne etukäteen erikseen paikallisten määräysten mukaan. Hävittämällä tuotteen asianmukaisesti varmistat, että jäte kerätään, käsitellään ja kierrätetään. Näin ehkäistään mahdolliset haitalliset ympäristövaikutukset ja terveydelle aiheutuvat vaikutukset, joita jätteen epäasiallinen käsittely saattaisi aiheuttaa. Johdanto 2. Muut kuin EU-maat Jos haluat hävittää tuotteen, ota yhteys paikallisiin viranomaisiin ja kysy lisätietoja oikeasta tavasta hävittää tuote. Sveitsi: Käytetyt elektroniikka- ja sähkölaitteet voidaan palauttaa veloituksetta myyjälle, vaikka uutta tuotetta ei ostettaisi. Muita erilliskeräyspisteitä on lueteltu Internetissä osoitteessa tai B. Lisätietoja hävittämisestä yrityskäyttäjille 1. Euroopan unioni Jos laitetta käytetään liiketoimintatarkoituksissa ja haluat hävittää sen: Ota yhteys SHARP-jälleenmyyjään, jolta saat lisätietoja tuotteen palauttamisesta. Palauttamisesta ja kierrätyksestä saattaa aiheutua kustannuksia. Pienet tuotteet (ja määrät) voidaan mahdollisesti palauttaa paikallisiin erilliskeräyspisteisiin. Espanja: Ota yhteys erilliskeräyspisteeseen tai paikallisiin viranomaisiin käytetyn tuotteen palautusta varten. 2. Muut kuin EU-maat Jos haluat hävittää tuotteen, ota yhteys paikallisiin viranomaisiin ja kysy lisätietoja oikeasta tavasta hävittää tuote. 5

7 Sisältö Johdanto TURVALLISUUS / TÄRKEITÄ TIETOJA SHARP-LAITTEEN KÄYTTÄJÄLLE...3 TÄRKEITÄ TURVALLISUUSOHJEITA Sisältö VAROITUKSET...8 Kuinka haluat käyttää soitintasi?...9 Mediaformaatit Blu-ray-levy Levyt, joita voidaan käyttää tässä soittimessa Levyjä, joita ei voida käyttää tässä soittimessa Levyn sisältö BD-video Nimike, kappale ja raita DVD-videolevyjen kansisymbolit Käyttöoppaassa käytetyt symbolit Tärkeitä tietoja...14 Levyn käsittely Lisenssi ja tekijänoikeudet Aloittaminen...15 Laitteen pääosat Soitin (etuosa) Soitin (takaosa) Kaukosäädin Soittimen käyttöasennot Liitäntöjen suojakannen irrotus ja kiinnitys Jalustan asennus Liitännät Videoliitäntä...20 Kytkeminen HDMI-liitäntään Audioliitäntä...21 Kytkeminen Digital Audio -liitäntään Laajakaistayhteys internetiin Internet-yhteys (LAN-kaapeli) Internet-yhteys (langaton LAN) Toisto Ennen toiston aloittamista Paristojen asetus kaukosäätimeen Kaukosäätimen toiminta-alue Virtalähteen kytkeminen Virran kytkeminen Virran kytkeminen Valmiustila Soittimen merkkivalot Kieliasetus Ruudun kielen valinta SHARP-television käyttö kaukosäätimellä Television toimintojen ohjaus Merkkivalojen sammuttaminen AQUOS LINK -toiminnon käyttäminen Blu-ray-soittimen ohjaaminen AQUOS LINK -toiminnolla D:n käyttäminen Ohjauspaneeli Videoiden/kuvien/musiikin toisto Levyn lataaminen tai poistaminen BD/DVD-videon toistaminen Levyn tietojen avaaminen BD/DVD-valikot Toiston aloittaminen valitsemalla nimike päävalikosta Levyvalikon käyttäminen Ponnahdusvalikon käyttäminen BONUSVIEW tai BD-LIVE Kuva kuvassa -toiminnon käyttö (toisen ääniraidan/ videokuvan toisto) Virtual Package BD-LIVE DVD-R/-RW-levyjen (VR-formaatti) / BD-RE/-R-levyjen (BDAV-formaatti) toisto Valitun nimikkeen toisto Valitun soittoluettelon toisto CD-äänilevyn toisto Toisto levyn alusta Raidan ohitus toiston aikana Toiminnot-valikon avaaminen Äänitiedostojen (MP3) toisto Äänitiedostojen toisto (MP3-tiedostot) Toisen tiedoston toistaminen raidan toiston aikana. 34 Tiedoston ohitus toiston aikana Still-kuvien toisto (JPEG-tiedostot) Still-kuvien toisto (JPEG-tiedostot) Diaesitys Diaesityksen nopeuden/uudelleentoiston asetus Toistotoiminnot Pikakelaus eteenpäin/taaksepäin (haku) Siirtyminen seuraavaan kappaleeseen tai nykyisen kappaleen alkuun (raita/nimike) Tauko/Toisto kehys kerrallaan Hidas toisto Skip Search -painike Replay-painike Nimikkeen tai kappaleen uudelleentoisto Tietyn osan uudelleentoisto Äänitietojen näyttö Tekstityskielen vaihto Kuvauskulman vaihto Kulmamerkin näyttö Asetukset toiston aikana Toiminnon ohjaus Toimintojen ohjauksen käyttö Asetettavat toiminnot Asetukset ASETUKSET Perustoiminnot Toiston perusasetukset Audiovideoasetukset Älykkäät asetukset AQUOS LINK Toistoasetus Ruudun kieli Versio Järjestelmä Tietoliikenneyhteyden asennus Kun käytetään LAN-kaapelia

8 Sisältö Kun käytetään langatonta LAN-lähiverkkoa Merkkien näppäileminen USB-muistihallinta Ohjelmistopäivitys Päivitys verkon kautta Päivitys USB-muistilaitteen avulla Digitaalisen audiolähdön formaatit Liite Ongelmatilanteet Soittimen perusasetusten palautus Virheilmoitukset näytöllä...56 Tekniset tiedot Sanasto Verkkopalvelun käyttöehdot...62 Ohjelmistolisenssi...63 Aloita tästä: Siirry kohtaan Aloittaminen (s. 15) ja valmistele laitteesi käyttökuntoon. Johdanto (s. 1 19) Tärkeitä tietoja laitteen käyttöä varten. Liitännät (s ) Soittimen liitäntävaihtoehdot. Toisto (s ) Helppokäyttöiset toiminnot toistoon ja laitteen käyttöön. Asetukset (s ) Laiteasetusten muokkaus omiin käyttötarkoituksiisi sopivaksi. Liite (s ) Vinkkejä ongelmatilanteisiin ja muita lisätietoja. Tämän käyttöoppaan kuvat ja laitteen valikoita kuvaavat esimerkit on tarkoitettu laitteen toimintojen esittelyyn. Omassa laitteessasi ne saattavat olla hieman erilaisia. 7

9 VAROITUKSET 3D-kuvien katseluun liittyvät varoitukset Älä katso 3D-sisältöä, jos sinulla on todettu valoherkkyyttä, sydänvaivoja tai muita terveysriskejä. Oireesi saattavat lisääntyä kolmiulotteista materiaalia katsoessasi. Lopeta 3D:n katselu heti, jos tunnet olosi huonoksi tai sinua alkaa pyörryttää. Katselun jatkaminen oireista huolimatta ei ole terveellistä. Pidä tauko. Kokeile katselua uudelleen, kun oireet ovat hävinneet. 3D-sisällön suositeltava alaikäraja on 5 6 vuotta. Huonovointisuutta tai muita terveysoireita on vaikea havaita pienissä lapsissa. Sen takia 3D:n katselua ei suositella liian nuorille. Jos katsot 3D-elokuvia lasten kanssa, tarkkaille rasittuvatko heidän silmänsä. Pidä pieni katselutauko 3D-elokuvien välillä. Liian pitkä katseluaika voi rasittaa näköä. Tuotteen puhdistamiseen liittyvät varoitukset Sammuta laitteen virta ja irrota pistoke seinästä ennen laitteen puhdistamista. Pyyhi laitteen ulkopinnat säännöllisesti pehmeällä liinalla (esim. puuvilla-/flanelliliinalla). Jos ulkopinnassa on sitkeitä likatahroja, kostuta pehmeä puuvilla-/flanelliliina laimeaan pesuaineveteen, purista nihkeäksi ja pyyhi lika. Kuivaa puhtaalla, kuivalla liinalla. Älä puhdista kemikaaleilla tai kemikaalikäsitellyillä liinoilla. Ne saattavat vaurioittaa laitteen ulkopintaa. Tärkeä lisätieto langatonta lähiverkkoa varten Jos soitin on liitetty langattomaan lähiverkkoon (LAN), tieto siirtyy soittimen sisällä olevien LAN-komponenttien ja langattoman laajakaistamodeemin (saatavana alan liikkeistä) välillä. Langattomaan lähiverkkoon liittyvät varoitukset Seuraavat laitteet, radioasemat ja muut kohteet toimivat samoilla taajuuksilla. Älä käytä langatonta lähiverkkoa (LAN) niiden läheisyydessä. Valmistuslaitteet, tutkimuslaitteet, terveydenhuollon laitteet kuten sydämentahdistimet jne. Tietyt matalatehoiset radioasemat (eivät tarvitse toimilupaa) Jos tätä soitinta käytetään näiden laitteiden läheisyydessä, radiotaajuushäiriöitä saattaa esiintyä. Tiedonsiirto voi olla mahdotonta tai tiedonsiirtonopeus voi hidastua. Matkapuhelimet, radiot ja muut vastaavat laitteet toimivat eri radiotaajuuksilla kuin langaton lähiverkko, joten soittimen käyttö ei vaikuta näiden laitteiden käyttöön. Jos langattomia LAN-laitteita kuitenkin sijoitetaan esim. matkapuhelinten tai radioiden läheisyyteen, LAN-laitteiden sähkömagneettiset aallot saattavat aiheuttaa häiriöitä ääneen tai videoon. Radioaallot läpäisevät mm. puun ja lasin kotitalouksissa. Ne eivät läpäise esim. teräksestä, metallista tai betonista valmistettuja seiniä tai lattioita. 8

10 Kuinka haluat käyttää soitintasi? Katsoa elokuvia laadukkaasti Blu-raylevyiltä Soittimen Blu-ray-toistolaatu on erinomaisen tarkka. Videot/kuvat/musiikki (s. 29) Uppoutua uskomattomaan 3D-maailmaan Soitin toistaa kolmiulotteista sisältöä 3D-Blu-raylevyiltä HDMI-kaapelin kautta. Yhdistä tämä soitin ja 3D-yhteensopiva televisio HDMI-kaapelilla. Voit nauttia 3D-sisällöstä käyttämällä 3D-laseja. 3D:n käyttö (s. 27) Toistaa erilaisia mediaformaatteja Soittimella voit katsoa videota, kuvia tai soittaa musiikkia eri formaateissa: DVD-levyiltä, USBmuistilaitteista tai internetin kautta. Mediaformaatit (s ) Videot/kuvat/musiikki (s. 29) Käyttää soitinta kätevän HDMIliitännän kautta Soittimessa on HDMI-liitäntä. Voit liittää soittimen televisioon HDMI:n kautta. Elokuvien katseluun ei tarvita muita kaapeleita. Jos televisiossasi on AQUOS LINK -toiminto, voit käyttää sekä televisiota että soitinta yhdellä kaukosäätimellä. Videoliitännät (s. 20) Ladata internetistä BD-LIVElisäsisältöä Soitin tukee BD-LIVE-toimintoa. Voit ladata internetistä BD-LIVE-toimintoa tukevien BDvideolevyjen lisäsisältöä kuten elokuvamainoksia. BONUSVIEW tai BD-LIVE (s. 31) Johdanto 9

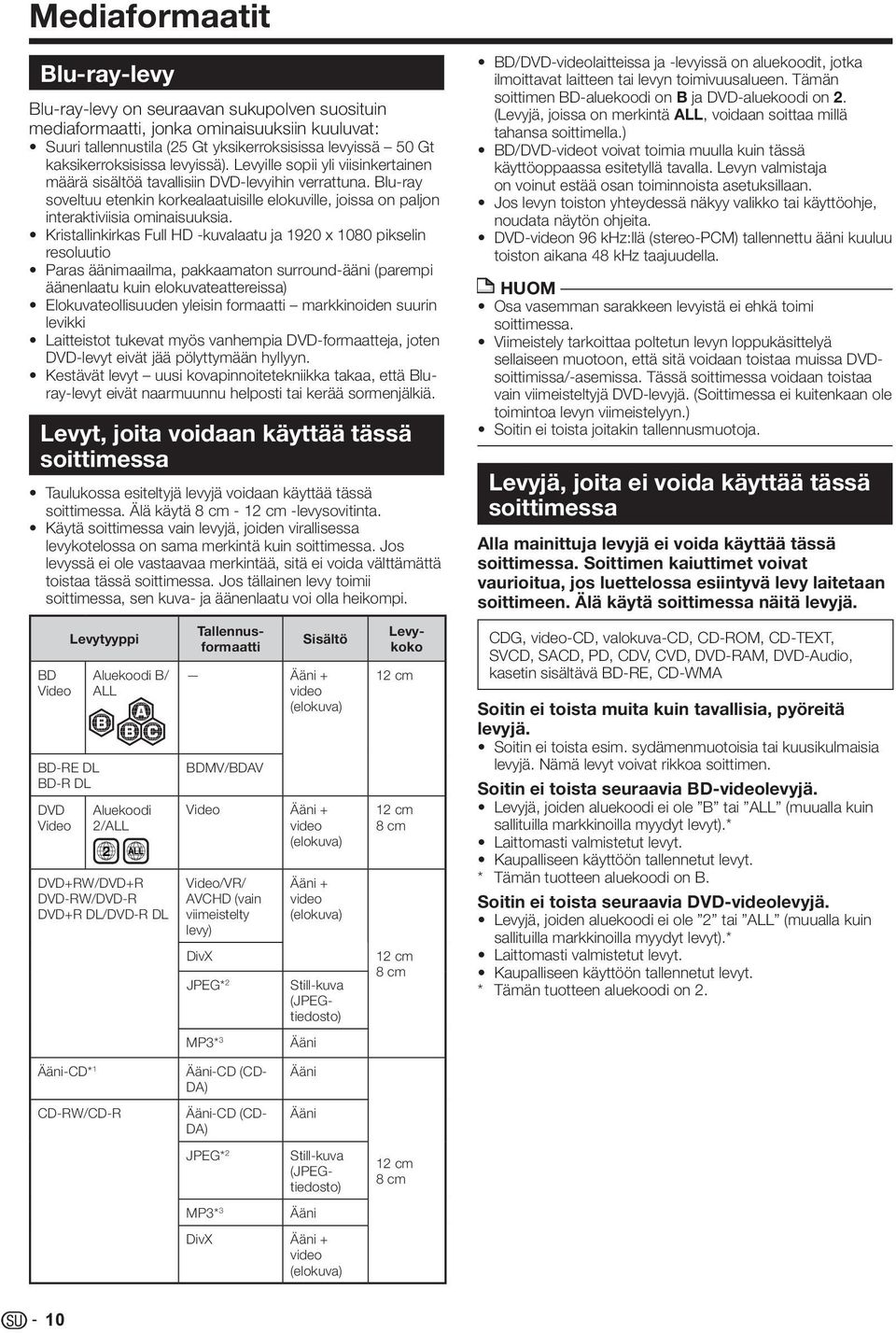

11 Mediaformaatit Blu-ray-levy Blu-ray-levy on seuraavan sukupolven suosituin mediaformaatti, jonka ominaisuuksiin kuuluvat: Suuri tallennustila (25 Gt yksikerroksisissa levyissä 50 Gt kaksikerroksisissa levyissä). Levyille sopii yli viisinkertainen määrä sisältöä tavallisiin DVD-levyihin verrattuna. Blu-ray soveltuu etenkin korkealaatuisille elokuville, joissa on paljon interaktiviisia ominaisuuksia. Kristallinkirkas Full HD -kuvalaatu ja 1920 x 1080 pikselin resoluutio Paras äänimaailma, pakkaamaton surround-ääni (parempi äänenlaatu kuin elokuvateattereissa) Elokuvateollisuuden yleisin formaatti markkinoiden suurin levikki Laitteistot tukevat myös vanhempia DVD-formaatteja, joten DVD-levyt eivät jää pölyttymään hyllyyn. Kestävät levyt uusi kovapinnoitetekniikka takaa, että Bluray-levyt eivät naarmuunnu helposti tai kerää sormenjälkiä. Levyt, joita voidaan käyttää tässä soittimessa Taulukossa esiteltyjä levyjä voidaan käyttää tässä soittimessa. Älä käytä 8 cm - 12 cm -levysovitinta. Käytä soittimessa vain levyjä, joiden virallisessa levykotelossa on sama merkintä kuin soittimessa. Jos levyssä ei ole vastaavaa merkintää, sitä ei voida välttämättä toistaa tässä soittimessa. Jos tällainen levy toimii soittimessa, sen kuva- ja äänenlaatu voi olla heikompi. BD Video BD-RE DL BD-R DL DVD Video Levytyyppi Aluekoodi B/ ALL Aluekoodi 2/ALL 2 ALL DVD+RW/DVD+R DVD-RW/DVD-R DVD+R DL/DVD-R DL Sisältö Ääni + video (elokuva) BDMV/BDAV Video Ääni + video (elokuva) Video/VR/ AVCHD (vain viimeistelty levy) DivX JPEG* 2 MP3* 3 Ääni + video (elokuva) Still-kuva (JPEGtiedosto) Ääni Tallennusformaatti Levykoko 12 cm 12 cm 8 cm 12 cm 8 cm BD/DVD-videolaitteissa ja -levyissä on aluekoodit, jotka ilmoittavat laitteen tai levyn toimivuusalueen. Tämän soittimen BD-aluekoodi on B ja DVD-aluekoodi on 2. (Levyjä, joissa on merkintä ALL, voidaan soittaa millä tahansa soittimella.) BD/DVD-videot voivat toimia muulla kuin tässä käyttöoppaassa esitetyllä tavalla. Levyn valmistaja on voinut estää osan toiminnoista asetuksillaan. Jos levyn toiston yhteydessä näkyy valikko tai käyttöohje, noudata näytön ohjeita. DVD-videon 96 khz:llä (stereo-pcm) tallennettu ääni kuuluu toiston aikana 48 khz taajuudella. Osa vasemman sarakkeen levyistä ei ehkä toimi soittimessa. Viimeistely tarkoittaa poltetun levyn loppukäsittelyä sellaiseen muotoon, että sitä voidaan toistaa muissa DVDsoittimissa/-asemissa. Tässä soittimessa voidaan toistaa vain viimeisteltyjä DVD-levyjä. (Soittimessa ei kuitenkaan ole toimintoa levyn viimeistelyyn.) Soitin ei toista joitakin tallennusmuotoja. Levyjä, joita ei voida käyttää tässä soittimessa Alla mainittuja levyjä ei voida käyttää tässä soittimessa. Soittimen kaiuttimet voivat vaurioitua, jos luettelossa esiintyvä levy laitetaan soittimeen. Älä käytä soittimessa näitä levyjä. CDG, video-cd, valokuva-cd, CD-ROM, CD-TEXT, SVCD, SACD, PD, CDV, CVD, DVD-RAM, DVD-Audio, kasetin sisältävä BD-RE, CD-WMA Soitin ei toista muita kuin tavallisia, pyöreitä levyjä. Soitin ei toista esim. sydämenmuotoisia tai kuusikulmaisia levyjä. Nämä levyt voivat rikkoa soittimen. Soitin ei toista seuraavia BD-videolevyjä. Levyjä, joiden aluekoodi ei ole B tai ALL (muualla kuin sallituilla markkinoilla myydyt levyt).* Laittomasti valmistetut levyt. Kaupalliseen käyttöön tallennetut levyt. * Tämän tuotteen aluekoodi on B. Soitin ei toista seuraavia DVD-videolevyjä. Levyjä, joiden aluekoodi ei ole 2 tai ALL (muualla kuin sallituilla markkinoilla myydyt levyt).* Laittomasti valmistetut levyt. Kaupalliseen käyttöön tallennetut levyt. * Tämän tuotteen aluekoodi on 2. Ääni-CD* 1 CD-RW/CD-R Ääni-CD (CD- DA) Ääni-CD (CD- DA) JPEG* 2 MP3* 3 Ääni Ääni Still-kuva (JPEGtiedosto) Ääni DivX Ääni + video (elokuva) 12 cm 8 cm 10

12 Mediaformaatit Soitin ei toista seuraavia BD-RE/R-, DVD-RW/Rja DVD+RW/R-levyjä. Soitin ei toista tyhjiä levyjä. Sharp ei takaa poltettujen BD-levyjen soveltuvuutta soittimeen, sillä Blu-ray on uusi formaatti, jota kehitetään jatkuvasti. Toistoon vaikuttavat niin BD-tallennin, BD-levy kuin BD-poltto-ohjelmakin. Käytä kaikissa laitteissasi aina uusimpia ohjelmaversioita ja pyydä tarvittaessa lisätietoja laitevalmistajilta. Tarkista polttamiesi levyjen soveltuvuus tähän BDsoittimeen ennen laitteen hankkimista. Sharp suosittelee, että BD-levyt poltetaan BDMV/BDAV-standardien mukaisesti. Jos ostamasi soitin ei toista jotakin tuettua levyä, lataa Sharpin kotisivulta BD-soittimesi uusin ohjelmistoversio tai kysy lisätietoja Sharp-jälleenmyyjältäsi. Tässä BD-soittimessa on käytetty kehitysvaiheen viimeisintä tekniikkaa. Laitevalmistaja ei kuitenkaan takaa, että laite tukee tulevia parannuksia tai standardimuutoksia. Soitin ei toista seuraavia CD-äänilevyjä *1. Kopiosuojattuja levyjä ei välttämättä toisteta tässä soittimessa. Soitin on suunniteltu toistamaan CD-standardien (Compact Disc) mukaisesti valmistettuja CD-äänilevyjä. Soitin ei toista seuraavia CD-RW/R-levyjä. Soitin ei toista tyhjiä levyjä. Soitin ei toista muussa kuin Audio CD- tai JPEG/MP3- tiedostomuodossa tallennettuja levyjä. Jotkin tallennustilat tai levytilat saattavat estää levyn toiston soittimessa. Soitin ei toista levyjä, joiden formaattia soitin ei tue. *2 JPEG-tiedostomuoto Still-kuvat tallennetaan yleensä JPEG-tiedostoiksi (valokuvat, piirrokset jne.). Soittimella voidaan katsella JPEG-muodossa tallennettuja kuvia. Soitin ei tue seuraavia tiedostomuotoja. Muussa kuin JPEG-muodossa tallennettuja still-kuvia (esim. TIFF). Joissakin tilanteissa myös JPEG-kuvien toisto ei onnistu. Soitin ei toista progressiivisia JPEG-tiedostoja. Soitin ei toista liikkuvaa kuvaa sisältäviä JPEG-tiedostoja tai Motion JPEG -tiedostoja. Muita tiedostoja, joita soitin ei toista. Joskus voi käydä niin, että soitin ei avaa tietokoneella luomiasi, kopioimiasi tai muokkaamiasi still-kuvia. Myös muulla tavoin käsitellyt still-kuvat eivät ehkä avaudu soittimessa (käännetyt kuvat tai kuvat, jotka on tallennettu korvaamalla muita Internetistä tuotuja tai sähköpostin liitekuvia). Tiedostojen toistossa saattaa tulla vastaan seuraavia ongelmia. Tiedostojen avaaminen voi kestää. Avausnopeus riippuu kansioiden, tiedostojen ja niiden sisällön määrästä. EXIF-tiedot eivät näy. EXIF-tiedot (Exchangeable Image File Format) sisältävät tietoja kuvatiedostoista, ja niitä käytetään etenkin JPEG-pakkauksen yhteydessä. (Lisätietoja on osoitteessa *3 MP3-tiedostomuoto MP3-tiedostot ovat äänitiedostoja, jotka on pakattu MPEG1/2 Audio layer-3 -tiedostoiksi. MP3-tiedostojen pääte on.mp3. (Osa.mp3 -päätteellä tallennetuista tiedostoista tai muissa kuin MP3-muodossa tallennetuista tiedostoista aiheuttaa häiriöitä tai niitä ei voi toistaa.) MP3-tiedostojen toistaminen MP3-tiedostoja ei toisteta tallennusjärjestyksessä. MP3-tiedostot kannattaa polttaa hitaalla nopeudella, jotta poltto onnistuu häiriöittä. Tiedostojen lukeminen kestää pitkään, jos kansioita on paljon. Kansiorakenne määrää MP3-tiedostojen lukunopeuden. Toistoaika voi näkyä väärin MP3-tiedoston toiston aikana. Seuraavia tiedostoja ei voida toistaa tässä soittimessa. Jos samalle levylle on poltettu sekä CD-äänitiedostoja (CD- DA) että JPEG/MP3-tiedostoja. (Jos soitin tunnistaa levyn ääni-cd:ksi [CD-DA], se soittaa vain CD-ääniformaatissa [CD-DA] olevat tiedostot.) Soitin ei toista multisession-levyjä (viimeistelemättömiä). Johdanto (Jatkuu seuraavalla sivulla) 11

13 Mediaformaatit Tiedostot/kansiot, joissa on still-kuvia (JPEG) ja äänitiedostoja (MP3) Soittimella voidaan katsoa kuvia (JPEG) ja kuunnella äänitiedostoja (MP3). Luo ensin kansio(ita) levylle tai USBmuistilaitteeseen ohjeen mukaan. Kansiorakenteen esimerkki: Päävalikko 001.jpg/001.mp3 xxx.jpg/xxx.mp3 01 Kansio * 4 Kansio * jpg/001.mp3 DivX-video DivX on DivX Inc.:n kehittämä digitaalinen videoformaatti. Tämä soitin on virallinen DivX-sertifioitu laite, ja se toistaa DivX-videota. Osoitteesta löytyy lisätietoja ja ohjelmistoja, joilla tiedostot muunnetaan DivX-muotoon. DivX VIDEO-ON-DEMAND Tämä DivX Certified -laite on rekisteröitävä, jotta se toistaa DivX VOD -sisältöä (Video-on-Demand). Rekisteröintikoodin luomista varten siirry laitteen asetusvalikon DivX VOD -kohtaan. Kopioi koodi ja siirry osoitteeseen vod.divx.com. Kun laite on rekisteröity, saat lisätietoja DivX VOD -toiminnoista. 256.jpg/256.mp3 001.jpg/001.mp3 255.jpg/255.mp3 * 4 xxx Kansio 001.jpg/001.mp3 256.jpg/256.mp3 * 4 * 4 Kansioissa voi olla enintään 256 tiedostoa, mukaanlukien päähakemisto ja sen sisältämät alakansiot ja tiedostot. Tiedostojen ja kansioiden edellytykset Soitin toistaa (tunnistaa) levyn ja USB-muistilaitteiden sisällön, kun seuraavat edellytykset täyttyvät: Sisältö on EXIF-tiedostoja (vain JPEG-tiedostot) Kuvien resoluutio: 32 x x 3672 pikseliä (vain JPEG-tiedostot) Kansion sisältämien alakansioiden ja tiedostojen enimmäismäärä: 256 Kansiorakenteen tasot enintään: 5 Tiedostokoko: 8 Mt tai pienempi (JPEG-tiedostot) 200 Mt tai pienempi (MP3-tiedostot) Soittimessa näkyvät kansioiden ja tiedostojen nimet voivat poiketa tietokoneella näkyvistä nimistä. 12

14 Mediaformaatit Levyn sisältö BD-video BD-levyissä on erinomaisia toimintoja, kuten BONUSVIEW (BD-ROM-profiili 1, versio 1.1), kuva kuvassa -ominaisuus ja BD-LIVE (sivu 31). BONUSVIEW/BD-LIVE-toimintoja tukevissa BD-videolevyissä valitaan näkyviin lisäsisältöä joko kopioimalla ne levyiltä tai lataamalla ne Internetistä. Toiminnolla voit esimerkiksi toistaa alkuperäistä elokuvaa samalla kun katselet ohjaajan kommenttiraitaa pienemmältä näytöltä. Eri levyillä on erilaisia toimintoja. Nimike, kappale ja raita Blu-ray- ja DVD-levyt on jaettu nimikkeisiin ja kappaleisiin. Jos levyllä on useampi kuin yksi elokuva, kukin niistä on oma nimikkeensä. Kukin elokuva eli nimike taas on jaettu kappaleisiin. (Katso esimerkki 1.) CD-äänilevyt on jaettu raitoihin. Yksi raita on äänilevyn musiikkikappale. (Katso esimerkki 2.) Esimerkki 1: Blu-ray-levy tai DVD Nimike 1 Nimike 2 Kappale 1 Kappale 2 Kappale 3 Kappale 1 Esimerkki 2: CD-äänilevy Raita 1 Raita 2 Raita 3 Raita 4 DVD-videolevyjen kansisymbolit Alan liikkeistä saatavien DVD-levyjen takakannessa on yleensä tietoa levyn sisällöstä. 1 2 DTS DTS on DTS Inc.:n kehittämä digitaalinen äänijärjestelmä, jota käytetään elokuvateattereissa. Stereo-PCM Stereo-PCM on CD-äänilevyissä ja joissakin DVD- ja Blu-ray-levyissä käytettävä ääniformaatti. CD-äänilevyjen ääni tallennetaan 44,1 khz taajuudella ja 16-bittisenä. (DVD-levyjen ääni tallennetaan 48 khz/16-bittisenä ja 96 khz/24-bittisenä. BD-videolevyjen ääni tallennetaan 48 khz/16-bittisenä ja 192 khz/24-bittisenä.) 2 Tekstityskielet Vaihtoehtoiset tekstityskielet. 3 Kuvasuhde Elokuvissa käytetään erilaisia kuvasuhteita. 4 Kuvauskulma Joillekin BD/DVD-levyille on tallennettu kohtauksia, jotka on kuvattu samanaikaisesti eri kuvauskulmista (sama kohtaus kuvataan edestä, vasemmalta, oikealta jne.). 5 Aluekoodi Merkintä kertoo aluekoodin (alue, jolla levy toimii). Käyttöoppaassa käytetyt symbolit BD VIDEO... Toiminnot, jotka voidaan valita BD-videolevyjä toistettaessa. BD-RE... Toiminnot, jotka voidaan valita BD-RE-levyjä toistettaessa. BD-R... Toiminnot, jotka voidaan valita BD-R-levyjä toistettaessa. DVD VIDEO... Toiminnot, jotka voidaan valita DVDvideolevyjä toistettaessa. DVD-RW... Toiminnot, jotka voidaan valita DVD-RWvideolevyjä toistettaessa. DVD-R... Toiminnot, jotka voidaan valita DVD-R-levyjä toistettaessa. AUDIO CD... Toiminnot, jotka voidaan valita CD-äänilevyjä toistettaessa. CD-R... Toiminnot, jotka voidaan valita CD-R-levyjä toistettaessa. CD-RW... Toiminnot, jotka voidaan valita CD-RW-levyjä toistettaessa. USB... Toiminnot, jotka voidaan valita USBmuistilaitteita käytettäessä. Johdanto 1. English Chinese 1. English 2. Chinese :9 LB Ääniraidat ja ääniformaatit DVD-levy voi sisältää jopa kahdeksan erikielistä raitaa. Luettelon ensimmäisenä on alkuperäinen ääniraita. Tässä kohdassa näkyy myös kunkin ääniraidan formaatti Dolby Digital, DTS, MPEG jne. Dolby Digital Dolby Laboratories Inc.:n kehittämä äänijärjestelmä, joka luo elokuvateatteritunnelman ja erinomaisen äänimaailman, kun soitin on liitetty Dolby Digital -prosessoriin tai -vahvistimeen. 13

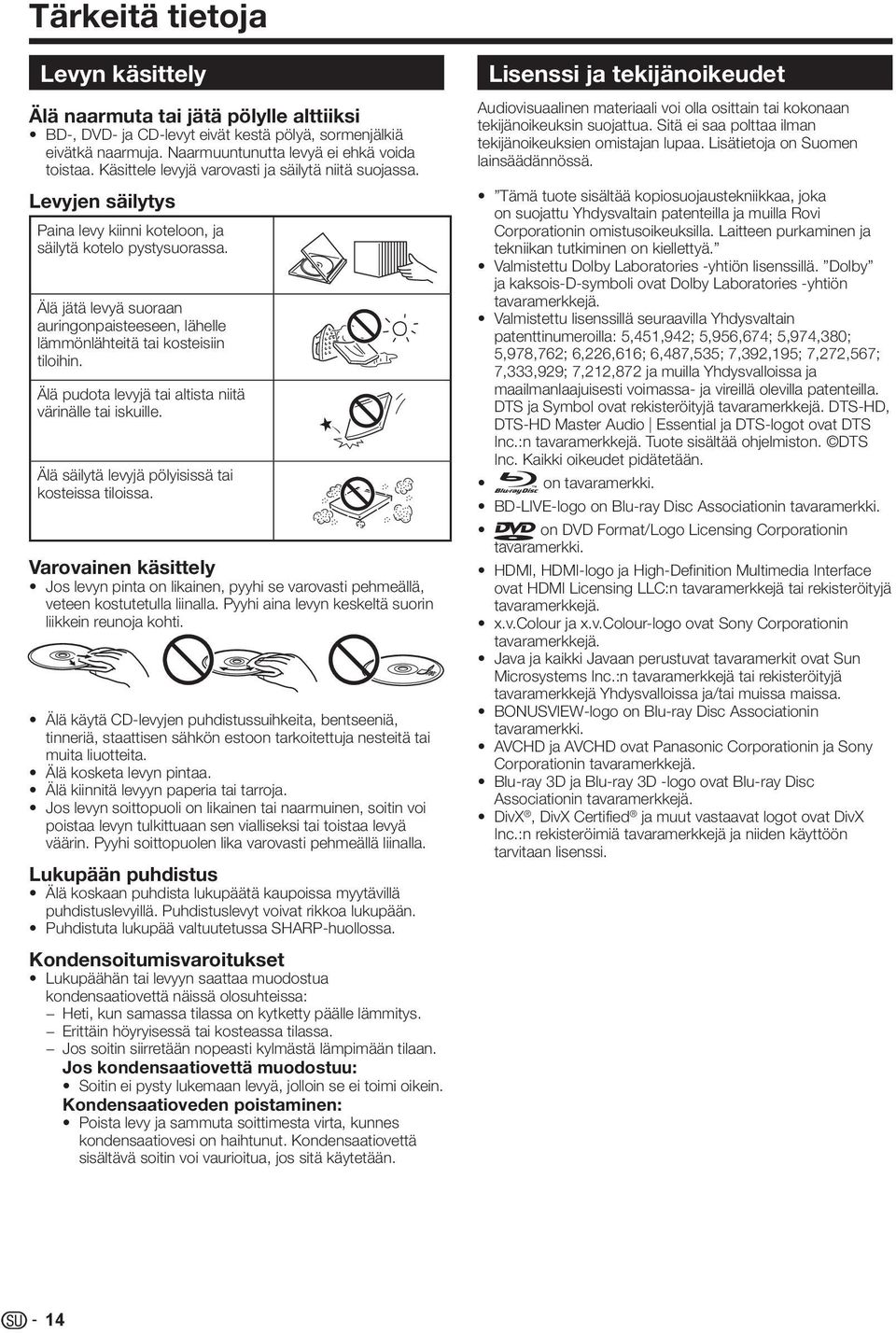

15 Tärkeitä tietoja Levyn käsittely Älä naarmuta tai jätä pölylle alttiiksi BD-, DVD- ja CD-levyt eivät kestä pölyä, sormenjälkiä eivätkä naarmuja. Naarmuuntunutta levyä ei ehkä voida toistaa. Käsittele levyjä varovasti ja säilytä niitä suojassa. Levyjen säilytys Paina levy kiinni koteloon, ja säilytä kotelo pystysuorassa. Älä jätä levyä suoraan auringonpaisteeseen, lähelle lämmönlähteitä tai kosteisiin tiloihin. Älä pudota levyjä tai altista niitä värinälle tai iskuille. Älä säilytä levyjä pölyisissä tai kosteissa tiloissa. Varovainen käsittely Jos levyn pinta on likainen, pyyhi se varovasti pehmeällä, veteen kostutetulla liinalla. Pyyhi aina levyn keskeltä suorin liikkein reunoja kohti. Älä käytä CD-levyjen puhdistussuihkeita, bentseeniä, tinneriä, staattisen sähkön estoon tarkoitettuja nesteitä tai muita liuotteita. Älä kosketa levyn pintaa. Älä kiinnitä levyyn paperia tai tarroja. Jos levyn soittopuoli on likainen tai naarmuinen, soitin voi poistaa levyn tulkittuaan sen vialliseksi tai toistaa levyä väärin. Pyyhi soittopuolen lika varovasti pehmeällä liinalla. Lukupään puhdistus Älä koskaan puhdista lukupäätä kaupoissa myytävillä puhdistuslevyillä. Puhdistuslevyt voivat rikkoa lukupään. Puhdistuta lukupää valtuutetussa SHARP-huollossa. Kondensoitumisvaroitukset Lukupäähän tai levyyn saattaa muodostua kondensaatiovettä näissä olosuhteissa: Heti, kun samassa tilassa on kytketty päälle lämmitys. Erittäin höyryisessä tai kosteassa tilassa. Jos soitin siirretään nopeasti kylmästä lämpimään tilaan. Jos kondensaatiovettä muodostuu: Soitin ei pysty lukemaan levyä, jolloin se ei toimi oikein. Kondensaatioveden poistaminen: Poista levy ja sammuta soittimesta virta, kunnes kondensaatiovesi on haihtunut. Kondensaatiovettä sisältävä soitin voi vaurioitua, jos sitä käytetään. Lisenssi ja tekijänoikeudet Audiovisuaalinen materiaali voi olla osittain tai kokonaan tekijänoikeuksin suojattua. Sitä ei saa polttaa ilman tekijänoikeuksien omistajan lupaa. Lisätietoja on Suomen lainsäädännössä. Tämä tuote sisältää kopiosuojaustekniikkaa, joka on suojattu Yhdysvaltain patenteilla ja muilla Rovi Corporationin omistusoikeuksilla. Laitteen purkaminen ja tekniikan tutkiminen on kiellettyä. Valmistettu Dolby Laboratories -yhtiön lisenssillä. Dolby ja kaksois-d-symboli ovat Dolby Laboratories -yhtiön tavaramerkkejä. Valmistettu lisenssillä seuraavilla Yhdysvaltain patenttinumeroilla: 5,451,942; 5,956,674; 5,974,380; 5,978,762; 6,226,616; 6,487,535; 7,392,195; 7,272,567; 7,333,929; 7,212,872 ja muilla Yhdysvalloissa ja maailmanlaajuisesti voimassa- ja vireillä olevilla patenteilla. DTS ja Symbol ovat rekisteröityjä tavaramerkkejä. DTS-HD, DTS-HD Master Audio Essential ja DTS-logot ovat DTS Inc.:n tavaramerkkejä. Tuote sisältää ohjelmiston. DTS Inc. Kaikki oikeudet pidätetään. on tavaramerkki. BD-LIVE-logo on Blu-ray Disc Associationin tavaramerkki. on DVD Format/Logo Licensing Corporationin tavaramerkki. HDMI, HDMI-logo ja High-Definition Multimedia Interface ovat HDMI Licensing LLC:n tavaramerkkejä tai rekisteröityjä tavaramerkkejä. x.v.colour ja x.v.colour-logo ovat Sony Corporationin tavaramerkkejä. Java ja kaikki Javaan perustuvat tavaramerkit ovat Sun Microsystems Inc.:n tavaramerkkejä tai rekisteröityjä tavaramerkkejä Yhdysvalloissa ja/tai muissa maissa. BONUSVIEW-logo on Blu-ray Disc Associationin tavaramerkki. AVCHD ja AVCHD ovat Panasonic Corporationin ja Sony Corporationin tavaramerkkejä. Blu-ray 3D ja Blu-ray 3D -logo ovat Blu-ray Disc Associationin tavaramerkkejä. DivX, DivX Certified ja muut vastaavat logot ovat DivX Inc.:n rekisteröimiä tavaramerkkejä ja niiden käyttöön tarvitaan lisenssi. 14

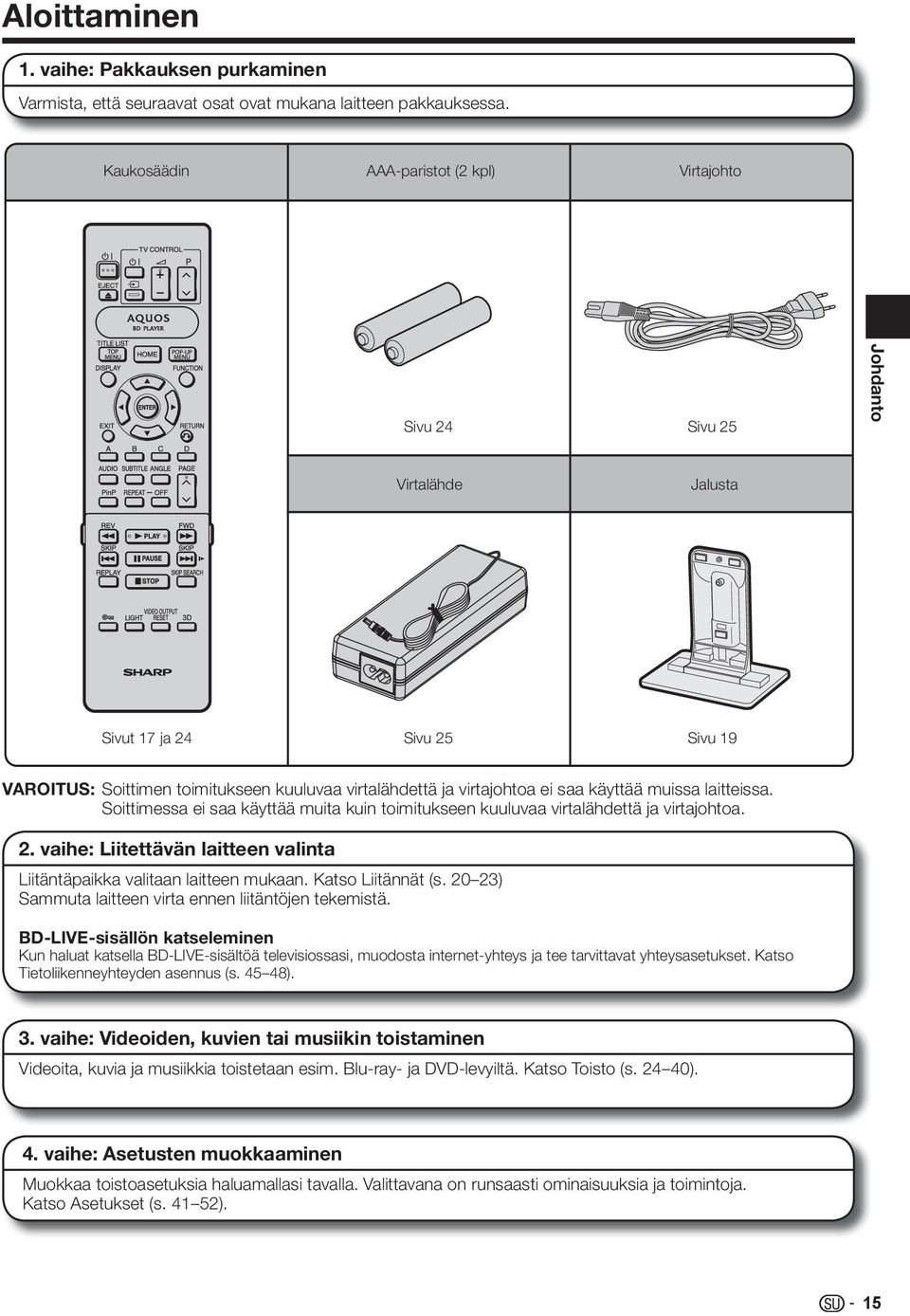

16 Aloittaminen 1. vaihe: Pakkauksen purkaminen Varmista, että seuraavat osat ovat mukana laitteen pakkauksessa. Kaukosäädin AAA-paristot (2 kpl) Virtajohto Sivu 24 Sivu 25 Johdanto Virtalähde Jalusta Sivut 17 ja 24 Sivu 25 Sivu 19 VAROITUS: Soittimen toimitukseen kuuluvaa virtalähdettä ja virtajohtoa ei saa käyttää muissa laitteissa. Soittimessa ei saa käyttää muita kuin toimitukseen kuuluvaa virtalähdettä ja virtajohtoa. 2. vaihe: Liitettävän laitteen valinta Liitäntäpaikka valitaan laitteen mukaan. Katso Liitännät (s ) Sammuta laitteen virta ennen liitäntöjen tekemistä. BD-LIVE-sisällön katseleminen Kun haluat katsella BD-LIVE-sisältöä televisiossasi, muodosta internet-yhteys ja tee tarvittavat yhteysasetukset. Katso Tietoliikenneyhteyden asennus (s ). 3. vaihe: Videoiden, kuvien tai musiikin toistaminen Videoita, kuvia ja musiikkia toistetaan esim. Blu-ray- ja DVD-levyiltä. Katso Toisto (s ). 4. vaihe: Asetusten muokkaaminen Muokkaa toistoasetuksia haluamallasi tavalla. Valittavana on runsaasti ominaisuuksia ja toimintoja. Katso Asetukset (s ). 15

17 Laitteen pääosat Soitin (etuosa) * Sammuta laitteen virta ennen USBmuistilaitteen asetusta tai poistamista Kaukosäätimen tunnistin laitteen päällä (s. 19) 2 BD/DVD/CD-tilan merkkivalo (s. 25) 3 Levyasema (s. 29) Soitin (takaosa) 4 EJECT (levynpoisto) (s. 29) 5 POWER B (virran/valmiustilan merkkivalo) (s. 25) 6 AQUOS PURE MODE -merkkivalo (s. 25, 27) 1 7 3D-merkkivalo (s. 25, 27) 8 USB-liitäntä (s. 34) 9 POWER B (virtakytkin) (s. 25) 10 Kaukosäätimen tunnistin laitteen edessä (s. 19) 2 9 Mallikyltti Tuuletin Tuuletin toimii, kun soittimessa on virta. 2 Liitäntöjen suojakansi (s. 18) 3 Kaukosäätimen tunnistimen valitsin (s. 19) 4 Jalustan asennusruuvin paikka (s. 19) Jotkin optiset kaapelit ja/tai HDMI-kaapelit eivät ehkä sovi lokeroon DC IN -liitäntä (s. 25) 6 OPTICAL DIGITAL AUDIO OUT -liitäntä (s. 21) 7 HDMI OUT -liitäntä (s. 20) 8 ETHERNET-liitäntä (s. 22) 9 VESA 75 Mount -ruuviasennuksen paikat Ruuvin koko: M4 (maksimipituus = asennuslevyn paksuus + 6 mm) M4-ruuvien suositeltava kiristysmomentti: 1,2 ± 0,1 Nm (12,2 ± 1 kgf cm)

18 Laitteen pääosat Kaukosäädin Painikkeet kannen alla 30 Kaukosäätimessa on kaksi ENTER-painiketta (5 ja 31 luettelossa). Kannen alla olevaa ENTER-painiketta kannattaa käyttää numeropainikkeiden yhteydessä B (virtakytkin) (s. 25) 2 m EJECT (s. 29) 3 TOP MENU/TITLE LIST (s. 30, 32) 4 DISPLAY (s. 29, 37) 5 Nuolipainikkeet (a/b/c/d), ENTER (s. 26, 41) 6 EXIT (s. 41) 7 A (punainen), B (vihreä), C (keltainen), D (sininen) (s. 32, 33, 35, 48) 8 AUDIO (s. 38), SUBTITLE (s. 38), ANGLE (s. 38) 9 PinP (s. 31) 10 REPEAT (s. 37), OFF (REPEAT-toiminnossa) (s. 37) 11 S REV (s. 36) 12 T SKIP (s. 32, 36) 13 REPLAY (s. 36) 14 (Lukko) (Katso alla.) 15 LIGHT (s. 26) 16 TV CONTROL -painikkeet (s. 26) 17 HOME (s. 26, 41) 18 POP-UP MENU (s. 30) 19 FUNCTION (s. 39) 20 n RETURN (s. 33, 37) 21 PAGE r/s (s. 32) 22 d PLAY (s. 29) 23 V FWD (s. 36) 24 F PAUSE (s. 34, 36) 25 U SKIP/l (s. 32, 36) 26 SKIP SEARCH (s. 36) 27 H STOP (s. 29) 28 3D (s. 27) 29 VIDEO OUTPUT RESET (s. 42) 30 Numeropainikkeet (s. 40) 31 ENTER (s. 40) Painikkeella on sama toiminto kuin 5 ENTER. 32 CLEAR (s. 40) Syötetyn numeron poisto. 33 Painikkeet, joilla ei ole toimintoa Kaukosäätimen tyhjät painikkeet. Näppäinlukko Kun näppäinlukko on päällä, painikkeita ei voida painaa vahingossa. AQUOS LINK -yhteensopivissa televisioissa toiminto ottaa käyttöön myös soittimen näppäinlukon. Pidä (näppäinlukko) painettuna yli 2 sekuntia. Näppäinlukko otetaan käyttöön ja pois käytöstä samalla tavalla. BD/DVD/CD-tilan merkkivalo vilkkuu näppäinlukon valinnan aikana. Kun soitinta käytetään näppäinlukon ollessa päällä, BD/ DVD/CD-tilan merkkivalo vilkkuu noin 2 sekunnin ajan. BD/DVD/CD-tilan merkkivalo Johdanto 17

19 Soittimen käyttöasennot Liitäntöjen suojakannen irrotus ja kiinnitys Soittimen pohjassa oleva liitäntöjen suojakansi on irrotettava ennen kuin soitin voidaan kytkeä televisioon, virtalähteeseen jne. 1 Irrota laitteen pohjassa oleva liitäntöjen suojakansi. b Laitteen pohja E Soittimen käyttö pystyasennossa Vie johdot liitäntöjen suojakannen reunassa olevasta aukosta. b Laitteen pohja Vie johtonippu tästä läpi. Kiinnitä suojakansi takaisin paikoilleen siten, että johdot kulkevat kannen loppuosan läpi. 2 Tee soittimen liitännät (sivut 20 23, 25). 3 Kiinnitä suojakansi paikalleen. E Soittimen käyttö vaaka-asennossa Vie johdot liitäntöjen suojakannen keskiosan aukosta. b Laitteen pohja Asennusesimerkki Vie johtonippu tästä läpi. Kiinnitä suojakansi takaisin paikoilleen siten, että johdot kulkevat kannen keskiosan läpi. b Laitteen pohja Jalustan asennusohjeet ovat sivulla 19. HDMI-kaapelin suojapidike Liitäntöjen suojakannessa on erityinen suojapidike, joka estää HDMI-kaapelin murtumisen. Suojakansi ei sulkeudu, jos HDMI-kaapeli ei kulje suoraan suojapidikkeen yli. b Liitäntöjen suojakannen takaosa Asennusesimerkki HDMI-kaapelin suojapidike 18

20 Soittimen käyttöasennot Soitinta voidaan käyttää vaaka- tai pystyasennossa asennuspaikan mukaan. E Soittimen käyttö vaaka-asennossa 2 Ruuvaa jalusta kiinni soittimeen. Kaukosäätimen tunnistin laitteen edessä E Soittimen käyttö pystyasennossa 3 Kokoa johdot nippuun. Kaukosäätimen tunnistin laitteen yläosassa Kaukosäätimen tunnistin laitteen edessä Vie johtonippu jalustan läpi. Liitännät Säädä kaukosäätimen tunnistimeksi joko etuosan tai yläosan tunnistin. FRONT TOP Kaukosäätimen tunnistimen valitsin Soittimen kiinnitys esim. tv-tasoon Voit kiinnittää soittimen esim. tv-tasoon, jolloin se ei pääse putoamaan. Kiinnitä soittimen jalusta tavallisella ruuvilla haluamaasi paikkaan. Jalustan asennus Jos haluat käyttää soitinta pystyasennossa, asenna siihen toimitukseen kuuluva jalusta. 1 Kohdista soittimessa ja jalustassa olevat ruuviaukot. Ruuvi (halkaisija: noin 3 mm) TV-taso tms. Ruuvi on kiinnitetty jalustaan. Ruuviaukko 19

21 Liitännät Videoliitäntä Kytkeminen HDMI-liitäntään HDMI-liitäntä takaa erinomaisen kuva- ja äänenlaadun. Jos käytät AQUOS LINK -toimintoa, käytä ehdottomasti HDMI-kaapelia. Lisätietoja digitaalisista äänilähtöjen formaateista (PCM/bittivirta) on sivun 52 valintataulukossa. TOIMI NÄIN 1 Sammuta soitin ja muut laitteet ennen liitäntöjen tekemistä. 2 Aseta HDMI-kaapeli (saatavana alan liikkeistä) napakasti HDMI-liitäntöihin (1 ja 2). Tämä soitin Ääniformaateissa DTS-HD High Resolution Audio ja DTS-HD Master Ääni lähtee HDMI-liitännästä bittivirtana. Kytke laitteeseen dekooderilla varustettu vahvistin ja nauti hienosta äänenlaadusta. HDMI-lähtöä käytettäessä valittavana on 7,1-kanavainen digitaalilähtö. 1 HDMI OUT -liitäntään HDMI-kaapeli (saatavana alan liikkeistä) 2 HDMI IN -liitäntään Projektori TV AV-vastaanotin Laite, jossa on HDMI-liitäntä Kun yhteys on muodostettu Kytke äänilaitteet halutessasi (sivu 21). Tee audiovideoasetukset tarvittaessa (sivu 42). Katso AQUOS LINK -toiminto (sivut 27 ja 43). Aseta levy soittimeen, tee tarvittavat valinnat ja aloita toisto (sivut 29 35). 20

22 Audioliitäntä Kytkeminen Digital Audio -liitäntään Äänilaitteen tai television voi kytkeä OPTICAL DIGITAL AUDIO OUT -liitäntään. Lisätietoja digitaalisista äänilähtöjen formaateista (PCM/bittivirta) on sivun 52 valintataulukossa. TOIMI NÄIN 1 Sammuta soitin ja laitteet ennen liitäntöjen tekemistä. 2 Aseta optinen digitaalikaapeli (saatavana alan liikkeistä) napakasti optisiin digitaalisiin audioliitäntöihin (1 ja 2). Tämä soitin OPTICAL DIGITAL AUDIO OUT -liitännän kanssa voidaan käyttää 5,1-kanavaista digitaalilähtöä. 7,1-kanavainen digitaalilähtö ei ole käytettävissä. Liitännät : 7,1-kanavaista ääntä käytetään HDMI-liitännän kautta. Digitaalista ääntä ei voida kopioida OPTICAL DIGITAL AUDIO OUT -liitännästä. OPTICAL DIGITAL AUDIO OUT -liitäntään (lähtö) Optinen digitaalikaapeli (saatavana alan liikkeistä) 1 OPTICAL DIGITAL AUDIO IN -liitäntään (tulo) 2 TV Vahvistin Äänilaite, jossa on digitaalinen audiotuloliitäntä Kun yhteys on muodostettu Tee audiovideoasetukset tarvittaessa. (sivu 42) Aseta levy soittimeen, tee tarvittavat valinnat ja aloita toisto. (sivut 29 35) 21

23 Laajakaistayhteys internetiin Internet-yhteys (LAN-kaapeli) Kun soittimella muodostetaan internet-yhteys, televisiolla voidaan katsella erilaista lisämateriaalia BD-LIVEtoiminnoilla. Myös ohjelmistopäivitys on mahdollista. Internetin käyttö edellyttää alla olevan kuvauksen mukaista laajakaistayhteyttä. TOIMI NÄIN 1 Sammuta soitin ja muut laitteet ennen liitäntöjen tekemistä. 2 Aseta LAN-kaapeli (saatavana alan liikkeistä) napakasti ETHERNET-liitäntöihin (1 ja 2). Tämä soitin Kun internet-yhteys on muodostettu, kiinteää ja langatonta yhteyttä ei voida käyttää samanaikaisesti. Käytä vain toista yhteystapaa. VAROITUS Kun soittimeen on kytketty LAN-kaapeli, langatonta LANyhteyttä ei voida muodostaa. Jos haluat käyttää langatonta LAN-verkkoa, älä kytke LAN-kaapelia soittimeen. Internet-laajakaistayhteyttä varten on solmittava yhteysopimus internet-palveluntarjoajan kanssa. Lisätietoja saat internet-palveluntarjoajilta. Katso lisätietoja soittimeen liitetyn laitteen käyttöoppaasta. Liitetty laite ja yhteystapa riippuvat käyttämästäsi internetympäristöstä. Käytä LAN-kaapelia tai -reititintä, joka on 10BASE- T/100BASE-TX-yhteensopiva. SHARP ei voi taata, että kaikkien merkkien keskittimet toimivat soittimessa. LAN ETHERNETliitäntään 1 LAN-kaapeli (saatavana alan liikkeistä) LAN-liitäntään 2 Internet Modeemi Keskitin tai laajakaistareititin Tietokone Laajakaistayhteyden esimerkki Kun yhteys on muodostettu Tee yhteysasetukset. (sivut 45 48) Kun haluat katsella BD-LIVE-sisältöä televisiossasi, lue lisätietoja kohdasta BD-LIVE (sivut 31 ja 44). Ohjelmisto päivitetään internetin kautta valitsemalla Ohjelmistopäivitys. (sivu 50) 22

24 Laajakaistayhteys internetiin Internet-yhteys (langaton LAN) Kun soittimella muodostetaan internet-yhteys, televisiolla voidaan katsella erilaista lisämateriaalia BD-LIVEtoiminnoilla. Myös ohjelmistopäivitys on mahdollista. Verkkoyhteys muodostetaan langattoman reitittimen tai tukiaseman kautta. TOIMI NÄIN 1 Sammuta soitin ja muut laitteet ennen liitäntöjen tekemistä. Tämä soitin Kun internet-yhteys on muodostettu, kiinteää ja langatonta yhteyttä ei voida käyttää samanaikaisesti. Käytä vain toista yhteystapaa. Soittimessa on IEEE n -standardin mukainen sisäinen langaton yksikkö, joka täyttää myös b/g -standardin vaatimukset. VAROITUS Kun soittimeen on kytketty LAN-kaapeli, langatonta LANyhteyttä ei voida muodostaa. Jos haluat käyttää langatonta LAN-verkkoa, älä kytke LAN-kaapelia soittimeen. Internet-laajakaistayhteyttä varten on solmittava yhteysopimus internet-palveluntarjoajan kanssa. Lisätietoja saat internet-palveluntarjoajilta. Katso lisätietoja soittimeen liitetyn laitteen käyttöoppaasta. Liitetty laite ja yhteystapa riippuvat käyttämästäsi internetympäristöstä. Käytä vain langatonta reititintä/tukiasemaa, joka tukee IEEE b/g/n -standardia. ( n takaa vakaan langattoman verkon, joten sitä kannattaa kokeilla.) Häiriöt ovat tyypillisiä langattomalle LAN-verkolle joissakin käyttöolosuhteissa (tukiaseman teho, etäisyys, esteet, muiden radiolaitteiden aiheuttamat häiriöt jne.). Aseta langaton reititin/tukiasema Infrastructure-tilaan. Adhoc-tilaa ei tueta. SHARP ei voi taata, että kaikkien merkkien langattomat reitittimet toimivat soittimessa. Langaton reititin/ tukiasema Modeemi Tietokone Laajakaistayhteyden esimerkki Internet Toisto Kun yhteys on muodostettu Tee yhteysasetukset. (sivut 45 48) Kun haluat katsella BD-LIVE-sisältöä televisiossasi, lue lisätietoja kohdasta BD-LIVE (sivut 31 ja 44). Ohjelmisto päivitetään internetin kautta valitsemalla Ohjelmistopäivitys. (sivu 50) 23

25 Toisto Ennen toiston aloittamista Paristojen asetus kaukosäätimeen 1 Paina paristokotelossa olevaa liuskaa alaspäin ja vedä kantta nuolen suuntaan. Kaukosäätimen toiminta-alue Valitse soittimen käyttöasentoa vastaava kaukosäätimen tunnistin. Ohjeet kaukosäätimen tunnistimen vaihtoon ovat sivulla 19. Kaukosäätimen tunnistin 2 Aseta koteloon kaksi AAA-paristoa (kokoa R-03, UM/SUM-4). Aseta paristojen navat kotelossa olevien merkintöjen m ja n mukaan. 30º 30º 30º 30º c Kaukosäädin 3 Aseta paristokotelon pienempi liuska aukkoon 1 ja paina kantta alas, kunnes se loksahtaa paikalleen 2. * Noin 7 m tunnistimesta Älä altista kaukosäädintä iskuille, vedelle tai liialliselle kosteudelle. Kaukosäädin ei välttämättä toimi, jos soittimessa oleva kaukosäätimen tunnistin on suorassa auringonvalossa tai muussa voimakkaassa valaistuksessa. Vääränlainen paristojen käyttö voi aiheuttaa paristojen vuotamisen tai särkymisen. Lue paristojen varoitukset ja käytä paristoja asianmukaisesti. Älä käytä yhdessä uusia ja vanhoja paristoja tai erimerkkisiä paristoja. Poista paristot, jos et käytä kaukosäädintä pitkään aikaan. VAROITUS Älä käytä tai säilytä paristoja suorassa auringonvalossa tai erittäin kuumassa paikassa, kuten autossa tai lämmityslaitteen läheisyydessä. Paristot saattavat vuotaa, ylikuumentua, räjähtää tai syttyä palamaan. Myös paristojen käyttöikä ja teho saattavat heiketä. Kaukosäätimen tunnistin Kaukosäätimen tunnistin 30º 30º 30º 30º 30º 30º 30º 30º c Kaukosäädin d 24

26 Ennen toiston aloittamista Virtalähteen kytkeminen 1 Yhdistä virtalähde soittimen takana olevaan DC IN -liitäntään. 2 Yhdistä laitteen mukana tullut virtajohto virtalähteeseen. 3 Kytke virtajohto pistorasiaan. Virran kytkeminen Kytke soitin päälle painamalla kaukosäätimessä tai soittimessa B. Virran merkkivalo B (päällä/valmiustilassa) syttyy vihreäksi. Kun soittimeen kytketään virta ensimmäisen kerran tai kun se kytketään järjestelmäasetusten palautuksen jälkeen (katso sivu 44), näytölle avautuu kielen valinta. Tee kieliasetus (katso kohta 4 sivulla 26). Virtalähde Aseta soitin lähelle pistorasiaa, ja pidä virtajohto näkyvillä. ÄLÄ KOSKETA KAAPELEIDEN SUOJAAMATTOMIIN OSIIN, KUN VIRTAJOHTO ON KYTKETTY PISTORASIAAN. NÄIN VÄHENNETÄÄN SÄHKÖISKUN RISKIÄ. Virtalähde saattaa kuumeta, kun sitä käytetään pitkään. Tämä on tavallista, eikä virtalähde ole viallinen. Jos soitin on pitkään käyttämättä, irrota virtajohto pistorasiasta. Virran kytkeminen Virtajohto Valmiustila Kytke soitin valmiustilaan painamalla kaukosäätimessä tai soittimessa B. Virran merkkivalo B (päällä/valmiustilassa) syttyy punaiseksi. Jos B painetaan uudelleen heti valmiustilaan siirryttyä, soitin ei välttämättä kytkeydy päälle. Jos näin käy, odota 10 sekuntia ja kytke virta uudelleen päälle Soittimen merkkivalot B Virran/valmiustilan merkkivalo Palaa vihreänä Laitteessa on virta Palaa punaisena Valmiustilassa AQUOS PURE MODE -merkkivalo Palaa vihreänä AQUOS PURE MODE -kuvalaatu (Katso sivu 27.) BD/DVD/CD-tilan merkkivalo Palaa sinisenä Toisto käynnissä Vilkkuu sinisenä Lataa levyä tai päivittää Toisto 3D-merkkivalo Palaa vihreänä Videokuva näkyy kolmiulotteisena (Katso sivu 27). BD/DVD/CD-tilan merkkivalo VIRTA B B Virran/valmiustilan merkkivalo AQUOS PURE MODE -merkkivalo 3D-merkkivalo 25
