1 Ammattimittaustekniikka Ohjelma 2009/2010

2 2 Sisällysluettelo Sisällysluettelo 4 Piktogrammit 4 Haku laitetyypeittäin 5 Pyörivät laserit 1 6 Pyörivät laserit 13 Vastaanottimet 15 Pyörivien lasereiden tarvikkeet 18 Linjalaserit 2 19 Linjalaserit 24 Vastaanottimet 25 Linjalaserien tarvikkeet 26 Pistelaserit 3 27 Pistelaserit 28 Takymetrit 4 29 Takymetrit 30 Takymetrien tarvikkeet 34 Teodoliitit 5 35 Teodoliitit 35 Teodoliittien tarvikkeet 36 Vaaituslaitteet 6 37 Vaaituslaitteet 40 Putkilaser 7 41 Putkilaser 41 Putkilaserin tarvikkeet

3 Sisällysluettelo 3 Sisällysluettelo 43 Mittapyörät 44 Mittapyörät 8 46 Metallinilmaisimet 47 Metallinilmaisimet 9 49 Jalustat 50 Jalustat 54 Jalustojen tarvikkeet Vaaitus- ja alumiinilatat 56 Vaaitus- ja alumiinilatat 57 Vaaitus- ja alumiinilattojen tarvikkeet Tarvikkeet 59 Prismasauvat 60 Prismasauvojen jalustat 60 Adapterit 12

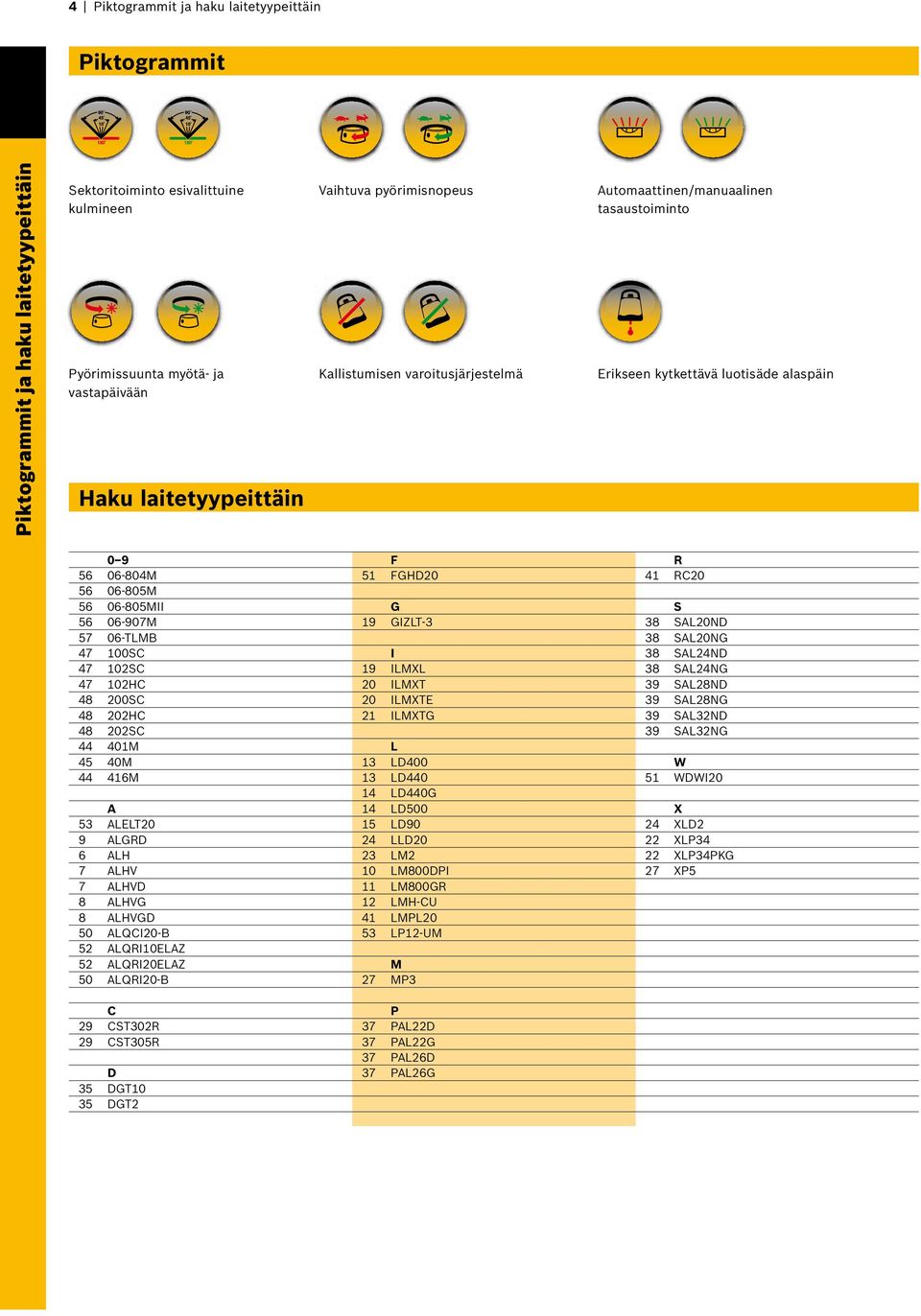

4 4 Piktogrammit ja haku laitetyypeittäin Piktogrammit Piktogrammit ja haku laitetyypeittäin Sektoritoiminto esivalittuine kulmineen Pyörimissuunta myötä- ja vastapäivään Haku laitetyypeittäin Vaihtuva pyörimisnopeus Kallistumisen varoitusjärjestelmä Automaattinen/manuaalinen tasaustoiminto Erikseen kytkettävä luotisäde alaspäin M M MII M TLMB SC SC HC SC HC SC M 45 40M M A 53 ALELT20 9 ALGRD 6 ALH 7 ALHV 7 ALHVD 8 ALHVG 8 ALHVGD 50 ALQCI20-B 52 ALQRI10ELAZ 52 ALQRI20ELAZ 50 ALQRI20-B F 51 FGHD20 G 19 GIZLT-3 I 19 ILMXL 20 ILMXT 20 ILMXTE 21 ILMXTG L 13 LD LD LD440G 14 LD LD90 24 LLD20 23 LM2 10 LM800DPI 11 LM800GR 12 LMH-CU 41 LMPL20 53 LP12-UM M 27 MP3 R 41 RC20 S 38 SAL20ND 38 SAL20NG 38 SAL24ND 38 SAL24NG 39 SAL28ND 39 SAL28NG 39 SAL32ND 39 SAL32NG W 51 WDWI20 X 24 XLD2 22 XLP34 22 XLP34PKG 27 XP5 C 29 CST302R 29 CST305R D 35 DGT10 35 DGT2 P 37 PAL22D 37 PAL22G 37 PAL26D 37 PAL26G

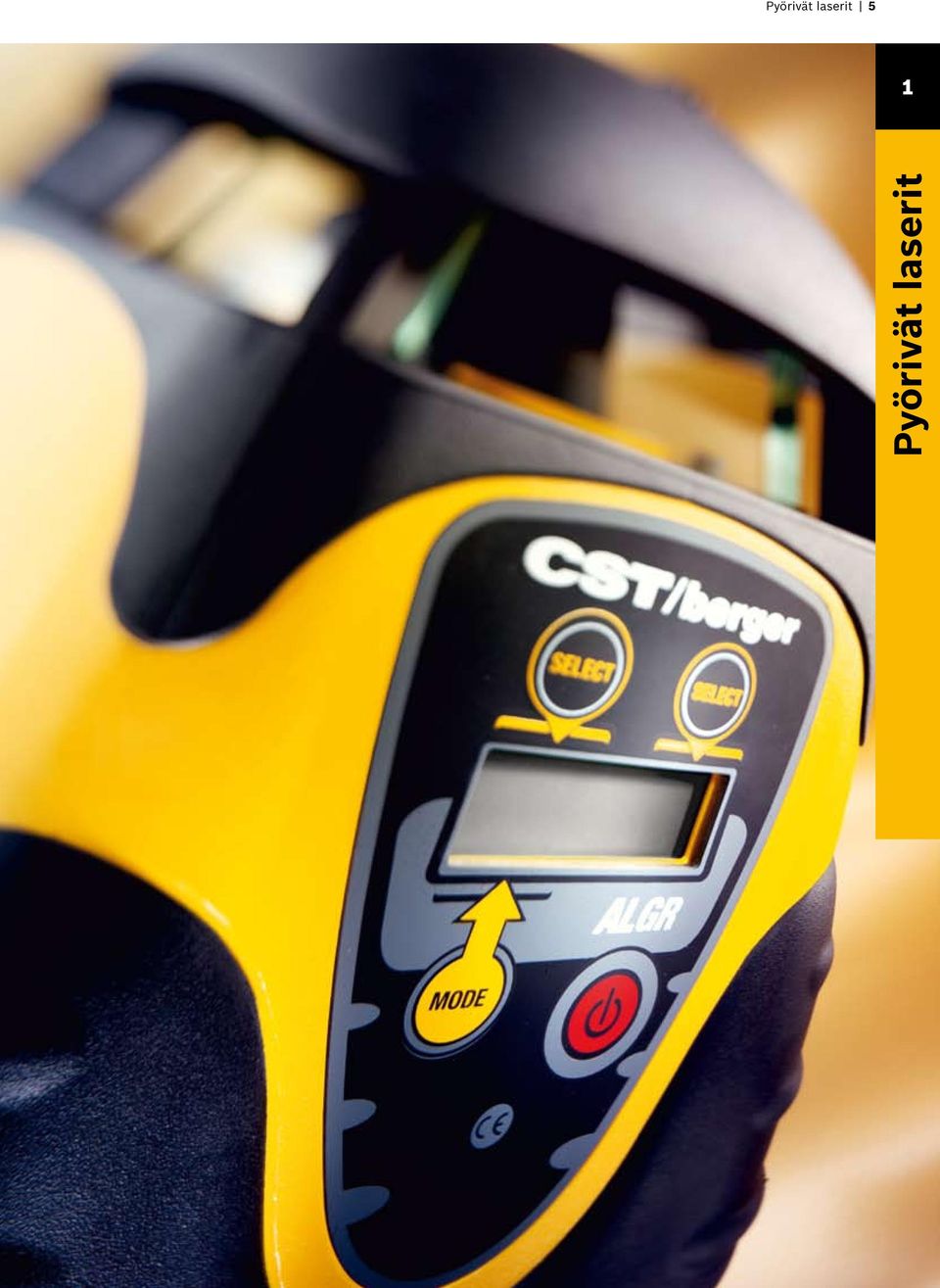

5 Pyörivät laserit 5 1 Pyörivät laserit

6 6 Pyörivät laserit 1 Pyörivä laserit ALH Elektronisesti itsetasaava pyörivä laser vaakasuuntaan kallistuva yhdelle akselille Suuri tarkkuus, pitkä mittausetäisyys, luja ja vesitiivis Poikittaisakselivaaitus Manuaalinen kallistus ± 10 % painikkeella Hyvin näkyvä lasersäde Kallistumisen varoitusjärjestelmä Maarakennus Pihojen rakentaminen ja maisemointityöt Perustukset Muuraukset, korkeusmerkit Tasoitustyöt Tekniset tiedot ALH F A00 Laserdiodi 650 nm Laserluokka 2M Kantama vastaanottimella 425 m (säde) Vaaitustarkkuus ± 0,05 mm/m Itsevaaitusalue ± 5 Suojausluokka IP 67 Pyörimisnopeus 600 min -1 Virtalähde 4 x 1,2 V HR20 (D) (NiMH-akku) aika, maks. Akut (NiMH) 30 tuntia Jalustaliitäntä 5/8"-11 Pituus 160 mm Leveys 160 mm Korkeus 215 mm Paino 2,5 kg Vastaanotin LD440 pitimineen (F ) 3 1 x NiMH-akku (1 608 M00 1NA) 3 Latauslaite (1 608 M00 2NE) EU/UK-verkkojohdolla 3 2 x 1,5 V LR6 (AA) 3 Kantolaukku 3

7 Pyörivä laserit 7 ALHV Elektronisesti itsetasaava pyörivä laser luotisäteineen kallistettavissa kahteen suuntaan 1 Suuri tarkkuus, pitkä mittausetäisyys, luja ja vesitiivis Akselisuuntaus pystysuunnassa painikkeella ja kauko-ohjaimella Poikittaisakselivaaitus Luotisäde Hyvin näkyvä lasersäde Luotitoiminto pystysuunnassa Kallistumisen varoitusjärjestelmä Pystylinjat kantokahva 90 :n kulmassa Manuaalinen kallistus ± 10 % painikkeella Pyörivät laserit Maa- ja vesirakennus Pihojen rakentaminen ja maisemointityöt Sisustustyöt Vaaitus Kattojen ripustus Väliseinien pystytys Laattojen asennus Suorakulmien siirto, luotilinjat Linjapukin veto Tekniset tiedot ALHV ALHVD F B00 F B01 Laserdiodi 635 nm 635 nm Laserluokka 2M 2M Kantama vastaanottimella 425 m (säde) 425 m (säde) Vaaitustarkkuus Vaakasuora ± 0,05 mm/m Pystysuora ± 0,1 mm/m Vaakasuora ± 0,05 mm/m Pystysuora ± 0,1 mm/m Itsevaaitusalue ± 5 ± 5 Suojausluokka IP 67 IP 67 Pyörimisnopeus 150, 300, 600 min , 300, 600 min -1 Virtalähde 4 x 1,2 V HR20 (D) (NiMH-akku) 4 x 1,2 V HR20 (D) (NiMH-akku) aika, maks. Akut (NiMH) 30 tuntia Akut (NiMH) 30 tuntia Jalustaliitäntä 5/8" 5/8" Pituus 160 mm 160 mm Leveys 160 mm 160 mm Korkeus 215 mm 215 mm Paino 2,5 kg 2,5 kg Vastaanotin LD440 pitimineen (F ) 3 Kauko-ohjain RC700 (F A00) 3 3 Laserlasit (1 608 M00 7N5) x magneettinen tähtäintaulu (1 608 M00 8NB) 3 3 Seinäteline (F CN2) x NiMH-akku (1 608 M00 1NA) 3 3 Latauslaite (1 608 M00 2NE) EU/UK-verkkojohdolla x 1,5 V LR6 (AA) 3 4 x 1,5 V LR6 (AA) 3 Kantolaukku 3 3

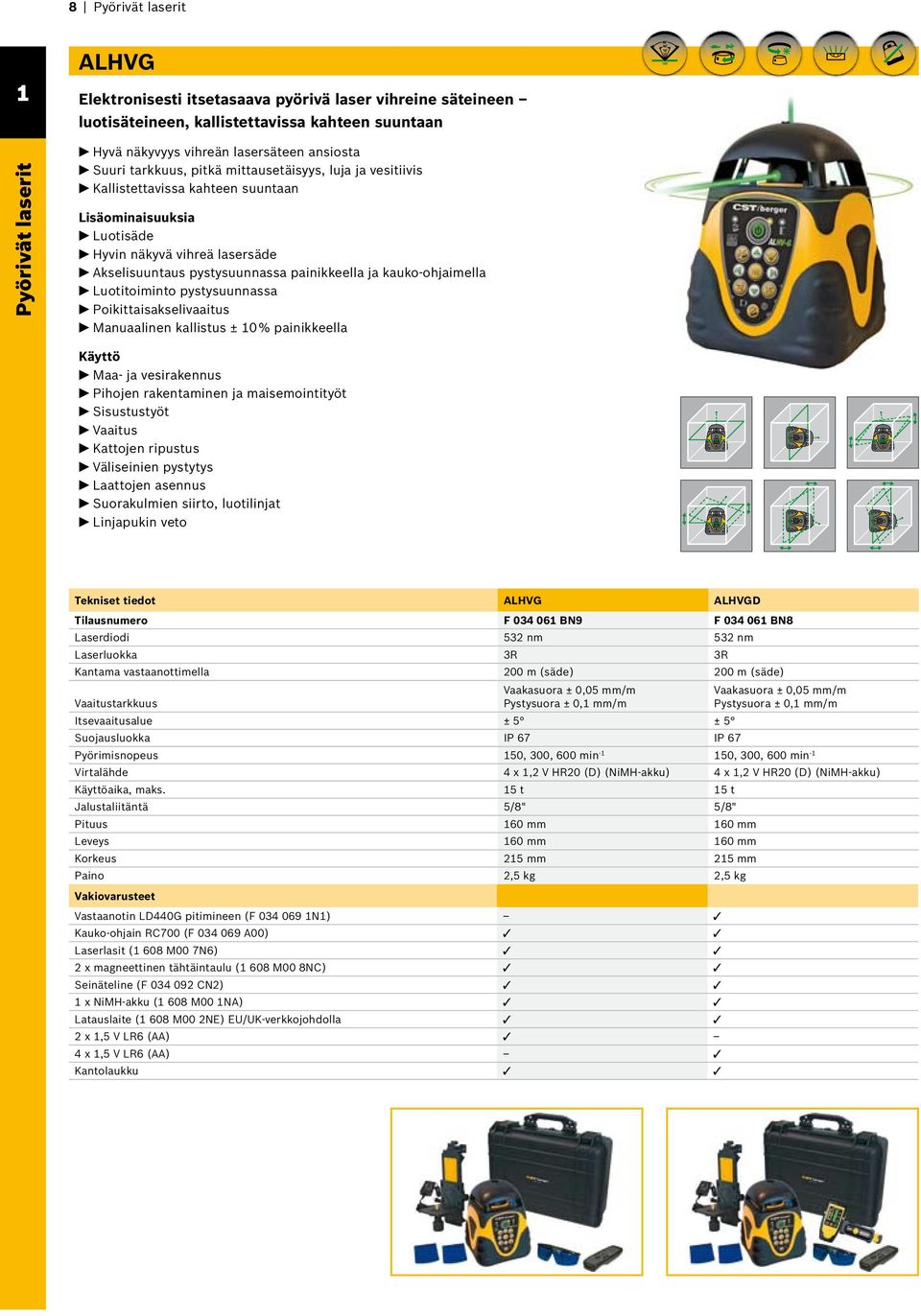

8 8 Pyörivät laserit 1 Pyörivät laserit ALHVG Elektronisesti itsetasaava pyörivä laser vihreine säteineen luotisäteineen, kallistettavissa kahteen suuntaan Hyvä näkyvyys vihreän lasersäteen ansiosta Suuri tarkkuus, pitkä mittausetäisyys, luja ja vesitiivis Kallistettavissa kahteen suuntaan Luotisäde Hyvin näkyvä vihreä lasersäde Akselisuuntaus pystysuunnassa painikkeella ja kauko-ohjaimella Luotitoiminto pystysuunnassa Poikittaisakselivaaitus Manuaalinen kallistus ± 10 % painikkeella Maa- ja vesirakennus Pihojen rakentaminen ja maisemointityöt Sisustustyöt Vaaitus Kattojen ripustus Väliseinien pystytys Laattojen asennus Suorakulmien siirto, luotilinjat Linjapukin veto Tekniset tiedot ALHVG ALHVGD F BN9 F BN8 Laserdiodi 532 nm 532 nm Laserluokka 3R 3R Kantama vastaanottimella 200 m (säde) 200 m (säde) Vaaitustarkkuus Vaakasuora ± 0,05 mm/m Pystysuora ± 0,1 mm/m Vaakasuora ± 0,05 mm/m Pystysuora ± 0,1 mm/m Itsevaaitusalue ± 5 ± 5 Suojausluokka IP 67 IP 67 Pyörimisnopeus 150, 300, 600 min , 300, 600 min -1 Virtalähde 4 x 1,2 V HR20 (D) (NiMH-akku) 4 x 1,2 V HR20 (D) (NiMH-akku) aika, maks. 15 t 15 t Jalustaliitäntä 5/8" 5/8" Pituus 160 mm 160 mm Leveys 160 mm 160 mm Korkeus 215 mm 215 mm Paino 2,5 kg 2,5 kg Vastaanotin LD440G pitimineen (F N1) 3 Kauko-ohjain RC700 (F A00) 3 3 Laserlasit (1 608 M00 7N6) x magneettinen tähtäintaulu (1 608 M00 8NC) 3 3 Seinäteline (F CN2) x NiMH-akku (1 608 M00 1NA) 3 3 Latauslaite (1 608 M00 2NE) EU/UK-verkkojohdolla x 1,5 V LR6 (AA) 3 4 x 1,5 V LR6 (AA) 3 Kantolaukku 3 3

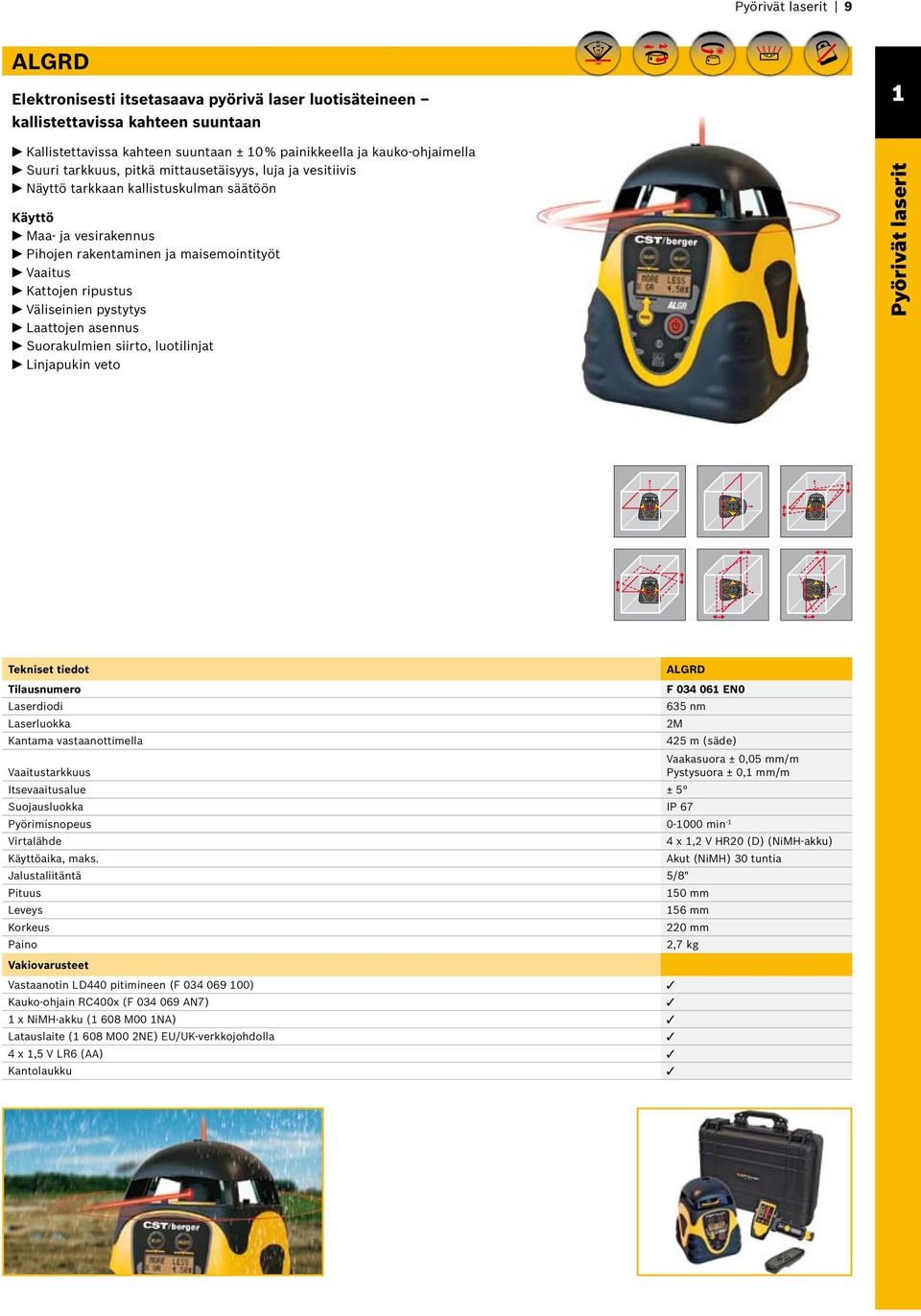

9 Pyörivät laserit 9 ALGRD Elektronisesti itsetasaava pyörivä laser luotisäteineen kallistettavissa kahteen suuntaan 1 Kallistettavissa kahteen suuntaan ± 10 % painikkeella ja kauko-ohjaimella Suuri tarkkuus, pitkä mittausetäisyys, luja ja vesitiivis Näyttö tarkkaan kallistuskulman säätöön Maa- ja vesirakennus Pihojen rakentaminen ja maisemointityöt Vaaitus Kattojen ripustus Väliseinien pystytys Laattojen asennus Suorakulmien siirto, luotilinjat Linjapukin veto Pyörivät laserit Tekniset tiedot Laserdiodi Laserluokka Kantama vastaanottimella ALGRD F EN0 635 nm 2M 425 m (säde) Vaakasuora ± 0,05 mm/m Vaaitustarkkuus Pystysuora ± 0,1 mm/m Itsevaaitusalue ± 5 Suojausluokka IP 67 Pyörimisnopeus min -1 Virtalähde 4 x 1,2 V HR20 (D) (NiMH-akku) aika, maks. Akut (NiMH) 30 tuntia Jalustaliitäntä 5/8" Pituus 150 mm Leveys 156 mm Korkeus 220 mm Paino 2,7 kg Vastaanotin LD440 pitimineen (F ) 3 Kauko-ohjain RC400x (F AN7) 3 1 x NiMH-akku (1 608 M00 1NA) 3 Latauslaite (1 608 M00 2NE) EU/UK-verkkojohdolla 3 4 x 1,5 V LR6 (AA) 3 Kantolaukku 3

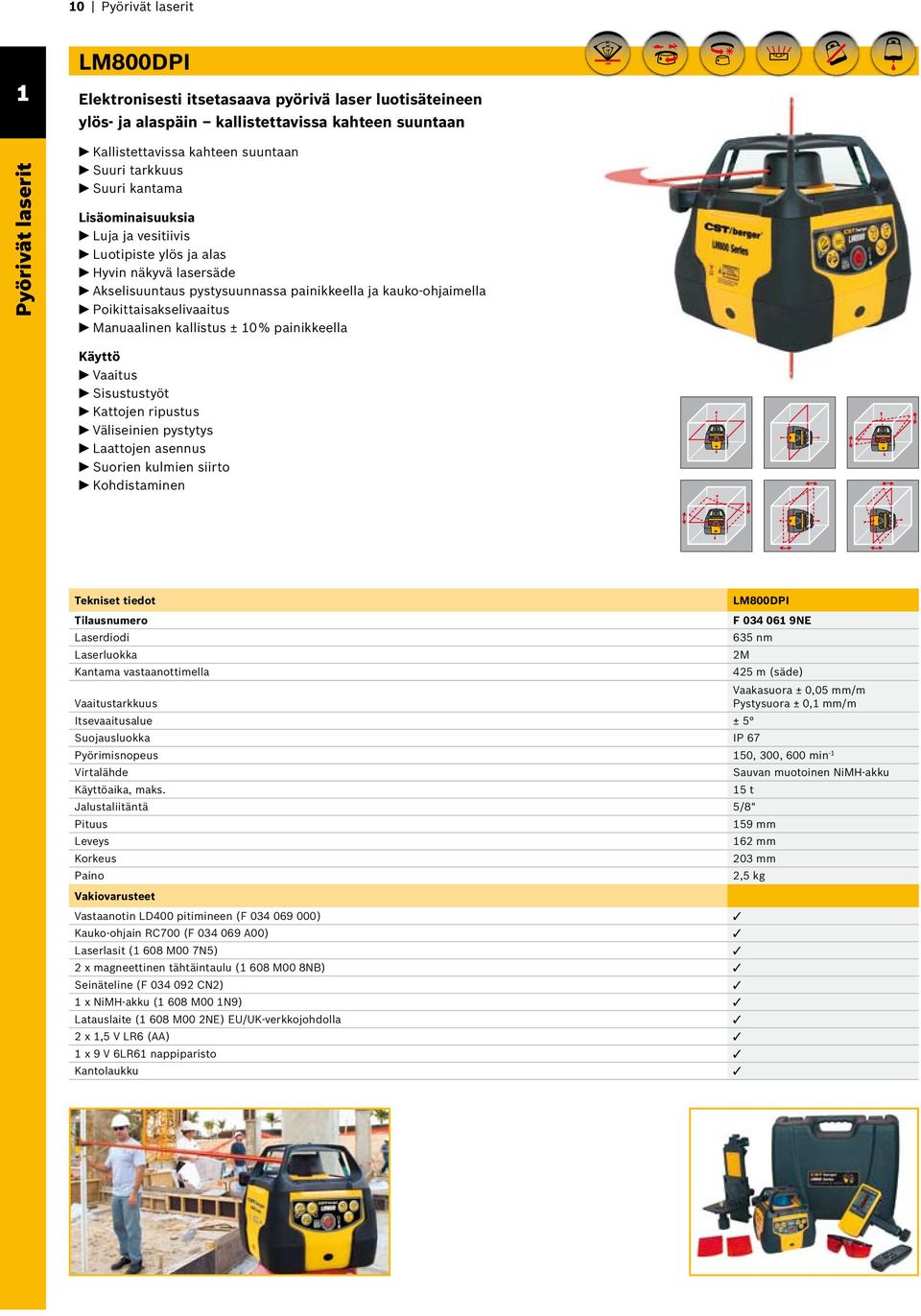

10 10 Pyörivät laserit 1 Pyörivät laserit LM800DPI Elektronisesti itsetasaava pyörivä laser luotisäteineen ylös- ja alaspäin kallistettavissa kahteen suuntaan Kallistettavissa kahteen suuntaan Suuri tarkkuus Suuri kantama Luja ja vesitiivis Luotipiste ylös ja alas Hyvin näkyvä lasersäde Akselisuuntaus pystysuunnassa painikkeella ja kauko-ohjaimella Poikittaisakselivaaitus Manuaalinen kallistus ± 10 % painikkeella Vaaitus Sisustustyöt Kattojen ripustus Väliseinien pystytys Laattojen asennus Suorien kulmien siirto Kohdistaminen Tekniset tiedot Laserdiodi Laserluokka Kantama vastaanottimella LM800DPI F NE 635 nm 2M 425 m (säde) Vaakasuora ± 0,05 mm/m Vaaitustarkkuus Pystysuora ± 0,1 mm/m Itsevaaitusalue ± 5 Suojausluokka IP 67 Pyörimisnopeus 150, 300, 600 min -1 Virtalähde Sauvan muotoinen NiMH-akku aika, maks. 15 t Jalustaliitäntä 5/8" Pituus 159 mm Leveys 162 mm Korkeus 203 mm Paino 2,5 kg Vastaanotin LD400 pitimineen (F ) 3 Kauko-ohjain RC700 (F A00) 3 Laserlasit (1 608 M00 7N5) 3 2 x magneettinen tähtäintaulu (1 608 M00 8NB) 3 Seinäteline (F CN2) 3 1 x NiMH-akku (1 608 M00 1N9) 3 Latauslaite (1 608 M00 2NE) EU/UK-verkkojohdolla 3 2 x 1,5 V LR6 (AA) 3 1 x 9 V 6LR61 nappiparisto 3 Kantolaukku 3

11 Pyörivät laserit 11 LM800GR Elektronisesti itsetasaava pyörivä laser vaakasuuntaan kallistuva kaksiakselinen 1 Vaakasuuntaan kallistuva kaksiakselinen Suuri tarkkuus Suuri kantama Luja ja vesitiivis Hyvin näkyvä lasersäde Poikittaisakselivaaitus Manuaalinen kallistus ± 10 % painikkeella Kaikkiin maa- ja vesirakennustöihin Terassin rakentaminen Asfaltointityöt Muuraukset Korkeusmerkit Tasoitustyöt Pihojen rakentaminen ja maisemointityöt Pyörivät laserit Tekniset tiedot LM800GR F NG Laserdiodi 650 nm Laserluokka 2M Kantama vastaanottimella 425 m (säde) Vaaitustarkkuus Vaakasuora ± 0,05 mm/m Itsevaaitusalue ± 5 Suojausluokka IP 67 Pyörimisnopeus 600 min -1 Virtalähde Sauvan muotoinen NiMH-akku aika, maks. 15 t Jalustaliitäntä 5/8" Pituus 159 mm Leveys 162 mm Korkeus 203 mm Paino 2,5 kg Vastaanotin LD400 pitimineen (F ) 3 Kauko-ohjain RC700 (F A00) 3 1 x NiMH-akku (1 608 M00 1N9) 3 Latauslaite (1 608 M00 2NE) EU/UK-verkkojohdolla 3 2 x 1,5 V LR6 (AA) 3 1 x 9 V 6LR61 nappiparisto 3 Kantolaukku 3

12 12 Pyörivät laserit 1 Pyörivät laserit LMH-CU Elektronisesti itsetasaava pyörivä laser Nopea vaaitus napin painalluksella Roiskevesisuojattu runko Automaattinen tasaava vaakasuuntaan Tekniset tiedot LMH-CU F Laserdiodi Laserluokka Kantama vastaanottimella Vaaitustarkkuus 650 nm Itsevaaitusalue ± 3 Suojausluokka IP 54 2M 305 m (säde) Pyörimisnopeus 600 min -1 Virtalähde aika, maks. Jalustaliitäntä 5/8" Pituus Leveys Korkeus Paino Vastaanotin LD400 pitimineen (F ) 3 1 x NiMH-akku (1 608 M00 1NA) 3 Latauslaite (1 608 M00 2NE) EU/UK-verkkojohdolla 3 1 x 9 V 6LR61 nappiparisto 3 Kantolaukku 3 maks. ± 0,08 mm/m 4 x 1,2 V HR20 (D) (NiMH-akku) Akut (NiMH) 30 tuntia 160 mm 160 mm 215 mm 2,5 kg

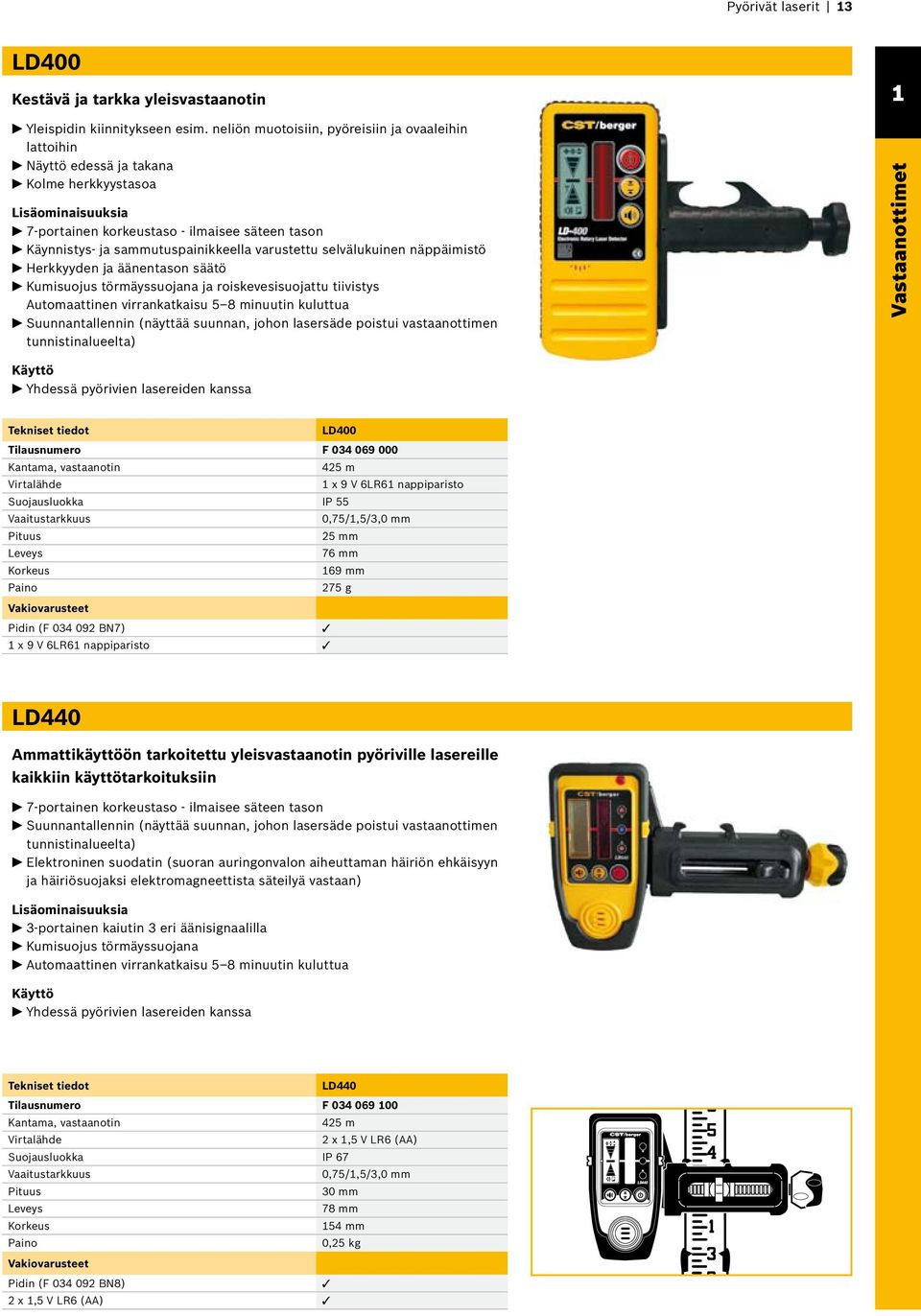

13 LD440 Pyörivät laserit 13 LD400 Kestävä ja tarkka yleisvastaanotin 1 Yleispidin kiinnitykseen esim. neliön muotoisiin, pyöreisiin ja ovaaleihin lattoihin Näyttö edessä ja takana Kolme herkkyystasoa 7-portainen korkeustaso - ilmaisee säteen tason Käynnistys- ja sammutuspainikkeella varustettu selvälukuinen näppäimistö Herkkyyden ja äänentason säätö Kumisuojus törmäyssuojana ja roiskevesisuojattu tiivistys Automaattinen virrankatkaisu 5 8 minuutin kuluttua Suunnantallennin (näyttää suunnan, johon lasersäde poistui vastaanottimen tunnistinalueelta) Vastaanottimet Yhdessä pyörivien lasereiden kanssa Tekniset tiedot LD400 F Kantama, vastaanotin 425 m Virtalähde 1 x 9 V 6LR61 nappiparisto Suojausluokka IP 55 Vaaitustarkkuus 0,75/1,5/3,0 mm Pituus 25 mm Leveys 76 mm Korkeus 169 mm Paino 275 g Pidin (F BN7) 3 1 x 9 V 6LR61 nappiparisto 3 LD440 Ammattikäyttöön tarkoitettu yleisvastaanotin pyöriville lasereille kaikkiin käyttötarkoituksiin 7-portainen korkeustaso - ilmaisee säteen tason Suunnantallennin (näyttää suunnan, johon lasersäde poistui vastaanottimen tunnistinalueelta) Elektroninen suodatin (suoran auringonvalon aiheuttaman häiriön ehkäisyyn ja häiriösuojaksi elektromagneettista säteilyä vastaan) 3-portainen kaiutin 3 eri äänisignaalilla Kumisuojus törmäyssuojana Automaattinen virrankatkaisu 5 8 minuutin kuluttua Yhdessä pyörivien lasereiden kanssa Tekniset tiedot LD440 F Kantama, vastaanotin 425 m Virtalähde 2 x 1,5 V LR6 (AA) Suojausluokka IP 67 Vaaitustarkkuus 0,75/1,5/3,0 mm Pituus 30 mm Leveys 78 mm Korkeus 154 mm Paino 0,25 kg Pidin (F BN8) 3 2 x 1,5 V LR6 (AA) 3

14 14 Pyörivät laserit 1 Vastaanottimet LD440G Ammattikäyttöön tarkoitettu vastaanotin vihreällä säteellä varustetuille lasereille 7-portainen korkeustaso - ilmaisee säteen tason Suunnantallennin (näyttää suunnan, johon lasersäde poistui vastaanottimen tunnistinalueelta) Elektroninen suodatin (suoran auringonvalon aiheuttaman häiriön ehkäisyyn ja häiriösuojaksi elektromagneettista säteilyä vastaan) 3-portainen kaiutin 3 eri äänisignaalilla Kumisuojus törmäyssuojana Automaattinen virrankatkaisu 5 8 minuutin kuluttua Yhdessä vihreällä säteellä varustettujen pyörivien lasereiden kanssa Tekniset tiedot LD440G F N1 Kantama, vastaanotin 425 m Virtalähde 2 x 1,5 V LR6 (AA) Suojausluokka IP 67 Vaaitustarkkuus 0,75/1,5/3,0 mm Pituus 30 mm Leveys 78 mm Korkeus 154 mm Paino 0,25 kg Pidin (F BN8) 3 2 x 1,5 V LR6 (AA) 3 LD500 Elektroninen konevastaanotin pyöriville lasereille Voimakas magneetti kiinnittämiseen kaivinkoneisiin jne. 13 cm:n pituinen vastaanottokenttä 240 :n kokoinen vastaanottokulma Säädettävä tarkkuus työskentelyvaatimusten mukaan Vakaa Lexan-runko: toimiva epätasaisella alustalla rakennuskäytössä Työskentely rakennusteollisuudessa Rakennustyömaamittaukset Montut Kaltevat maastot Kaikki käyttökohteet pyörivillä lasereilla Tekniset tiedot LD500 F N0 Kantama, vastaanotin 200 m Virtalähde 2 x 1,5 V LR6 (AA) Suojausluokka IP 54 Vaaitustarkkuus 5/10/25 mm Pituus 170 mm Leveys 110 mm Korkeus 40 mm Paino 0,8 kg Pidin (F BN9) 3 2 x 1,5 V LR6 (AA) 3

15 Pyörivät laserit 15 LD90 Laservastaanotin sisä- ja ulkokäyttöön 1 Voimakas magneetti kattokäyttöön Hyvin näkyvä sininen LED keskitysmerkkinä Kumipinnoitteella varustettu luja runko, suojattu vedeltä ja pölyltä Yhdessä pyörivien lasereiden kanssa Tekniset tiedot Kantama, vastaanotin Virtalähde Vaaitustarkkuus Pituus Leveys Korkeus Paino Pidin 3 1 x 9 V 6LR61 nappiparisto 3 LD90 F N0 150 m 1 x 9 V 6LR61 nappiparisto 0,05/0,1 mm 132 mm 57 mm 30 mm 0,2 kg Pyörivien lasereiden vastaanottimet ja tarvikkeet Kauko-ohjaimet RC400X Kauko-ohjain Kantama 30 m. Sopii malliin ALGR RC400X F AN7 RC700 Kauko-ohjain Kantama 30 m. Pyörimisnopeuden säätö. Pystysuorien tasojen suuntaaminen. Sopii malleihin ALH, ALHV, ALHVG, LM800 RC700 F A00

16 16 Pyörivät laserit 1 Pyörivien lasereiden tarvikkeet Seinäpidikkeet Latauslaitteet ja akut Seinäpidin Seinäpidin kattoon ja seiniin kiinnittämistä varten Lasereiden kiinnittämiseen sisustustöissä, 5/8":n kierre, varustettu kiinnittimellä kattoihin tai kannattimiin Sopii 5/8":n jalustakiinnityksellä varustetuille pyöriville lasereille, linja- ja pistelasereille Seinäteline F CN2 57-CHNMEU Yleislatauslaite pyöriville lasereille Sopii AL-sarjaan, LM CHNMEU M00 2NE 57-NMB700 Akku (nikkelimetallihydridi) Pyöriville lasereille Sopii AL-sarjaan, LMH-sarjaan 57-NMB M00 1NA 57-NMB1000 Akku (nikkelimetallihydridi) Pyöriville lasereille Sopii malliin LM NMB M00 1N9 Laserlasit ja tähtäintaulut GLASSES Laserlasit Punaisen lasersäteen entistä parempaan näkyvyyteen kirkkaissa valo-olosuhteissa tai suurilla etäisyyksillä Sopii kaikkiin punaisella lasersäteellä varustettuihin lasereihin GLASSES M00 7N5 GLASSES-G Laserlasit Vihreän lasersäteen entistä parempaan näkyvyyteen kirkkaissa valo-olosuhteissa tai suurilla etäisyyksillä Sopii kaikkiin vihreällä lasersäteellä varustettuihin lasereihin GLASSES-G M00 7N6

17 Pyörivär laserit 17 Laserlasit ja tähtäintaulut TARGET Pitimet vastaanottimille Tähtäintaulu laserille, jossa punainen säde Tähtäintaulu lasertyöskentelyyn sisustustöissä. Magneettipitimineen kiinnittämiseen kannattimiin. cm- ja tuumajako. Sopii punaisella säteellä varustetuille lasereille TARGET TARGET-G Tähtäintaulu laserille, jossa vihreä säde M00 8NB Tähtäintaulu lasertyöskentelyyn sisustustöissä. Magneettipitimineen kiinnittämiseen kannattimiin. cm- ja tuumajako. Sopii vihreällä säteellä varustetuille lasereille TARGET-G M00 8NC 1 Pyörivien lasereiden tarvikkeet RB400 Pidin vastaanottimille Sopii malleihin LD400, LLD20 RB400 F BN7 RB440 Pidin vastaanottimille Sopii malleihin LD440, LD440G, XLD2 RB440 F BN8 RB500 Pidin vastaanottimille Sopii malliin LD500 RB500 F BN9 Kallistusalusta 58-LGA Kallistusalusta astenäyttöineen Laser säädetään haluttuun kaltevuuteen. ±10 minuuttinäyttö. 5/8":n kierre. Sopii malleihin ALH, ALHV, ALHVG, ALGRD, LM800DPI, LM800G, LMH-CU 58-LGA F N1

18 Linjalaserit 18 Linjalaserit 2

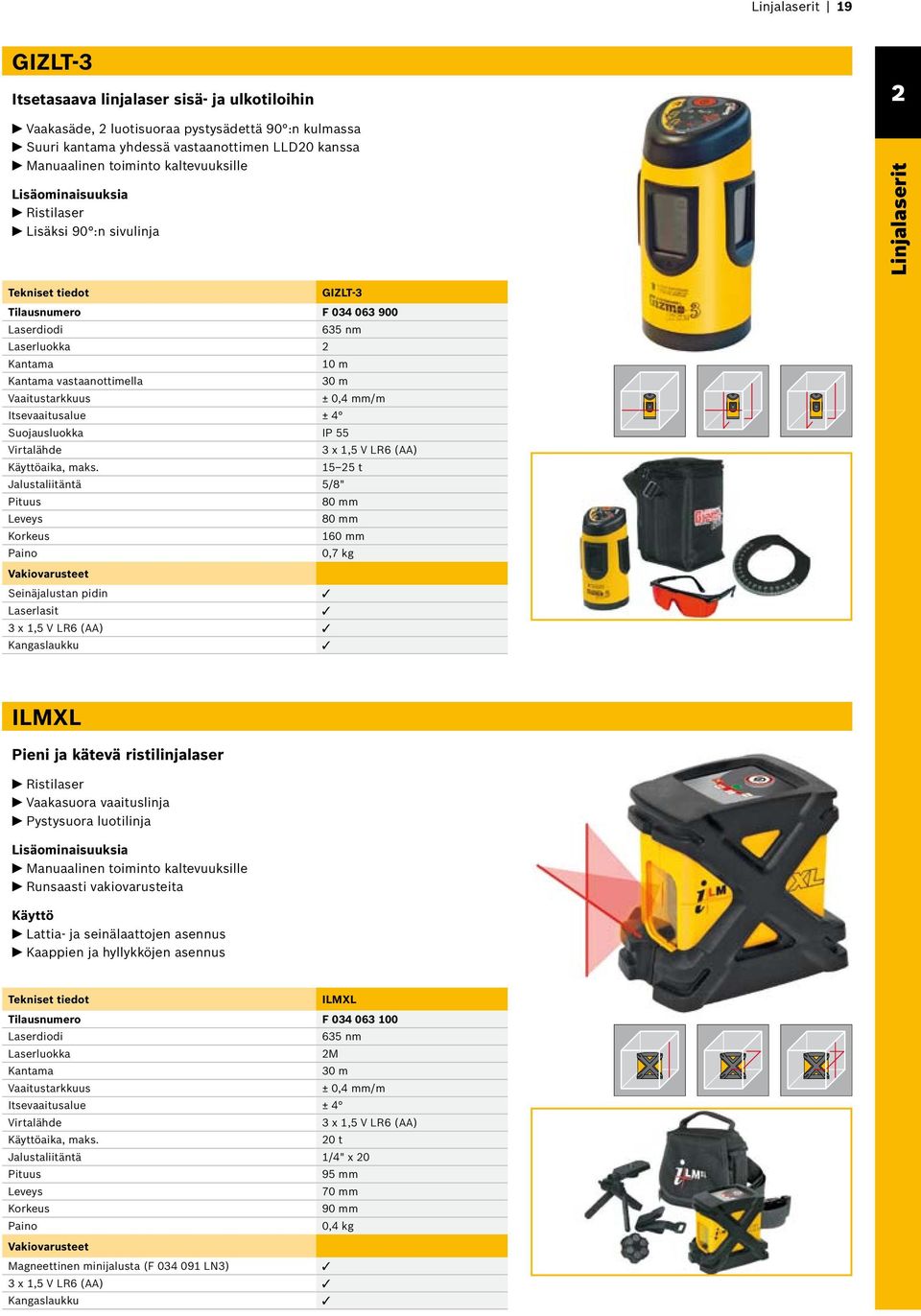

19 Linjalaserit 19 GIZLT-3 Itsetasaava linjalaser sisä- ja ulkotiloihin Vaakasäde, 2 luotisuoraa pystysädettä 90 :n kulmassa Suuri kantama yhdessä vastaanottimen LLD20 kanssa Manuaalinen toiminto kaltevuuksille Ristilaser Lisäksi 90 :n sivulinja 2 Linjalaserit Tekniset tiedot GIZLT-3 F Laserdiodi 635 nm Laserluokka 2 Kantama 10 m Kantama vastaanottimella 30 m Vaaitustarkkuus ± 0,4 mm/m Itsevaaitusalue ± 4 Suojausluokka IP 55 Virtalähde 3 x 1,5 V LR6 (AA) aika, maks t Jalustaliitäntä 5/8" Pituus 80 mm Leveys 80 mm Korkeus 160 mm Paino 0,7 kg Seinäjalustan pidin 3 Laserlasit 3 3 x 1,5 V LR6 (AA) 3 Kangaslaukku 3 ILMXL Pieni ja kätevä ristilinjalaser Ristilaser Vaakasuora vaaituslinja Pystysuora luotilinja Manuaalinen toiminto kaltevuuksille Runsaasti vakiovarusteita Lattia- ja seinälaattojen asennus Kaappien ja hyllykköjen asennus Tekniset tiedot ILMXL F Laserdiodi 635 nm Laserluokka 2M Kantama 30 m Vaaitustarkkuus ± 0,4 mm/m Itsevaaitusalue ± 4 Virtalähde 3 x 1,5 V LR6 (AA) aika, maks. 20 t Jalustaliitäntä 1/4" x 20 Pituus 95 mm Leveys 70 mm Korkeus 90 mm Paino 0,4 kg Magneettinen minijalusta (F LN3) 3 3 x 1,5 V LR6 (AA) 3 Kangaslaukku 3

20 20 Linjalaserit 2 ILMXT Ristilinjalaser sisä- ja ulkokäyttöön Linjalaserit Ristilaser Helppokäyttöinen ja tarkka Kantama jopa 30 m vastaanottimen LLD20 kanssa Työskentely myös epäsuotuisissa valo-olosuhteissa vastaanottimen kanssa Vaakasuora vaaitussäde Pystysuora luotilinja Manuaalinen toiminto kaltevuuksille Runsaasti vakiovarusteita Sisustustyöt Saneeraustyöt Seinien ja vesijohtoputkien asennus Kattorakenteet Lattia- ja seinälaattojen asennus Kaappien ja hyllykköjen pystytys Vaaitus ulkotiloissa Terassit Laudoitukset Tekniset tiedot ILMXT ILMXTE F F N2 Laserdiodi 635 nm 635 nm Laserluokka 2M 2M Kantama 15 m 15 m Kantama vastaanottimella 30 m 30 m Vaaitustarkkuus ± 0,3 mm/m ± 0,3 mm/m Itsevaaitusalue ± 5 ± 5 Suojausluokka IP 55 IP 55 Virtalähde 3 x 1,5 V LR6 (AA) 3 x 1,5 V LR6 (AA) aika, maks. 25 t 25 t Jalustaliitäntä 1/4" x 20 1/4" x 20 Pituus 100 mm 100 mm Leveys 65 mm 65 mm Korkeus 110 mm 110 mm Paino 0,9 kg 0,9 kg Magneettinen minijalusta (F LN3) 3 3 Vastaanotin LLD20 pidikkeineen 3 3 x 1,5 V LR6 (AA) x 9 V 6LR61 nappiparisto 3 Kantolaukku 3 3

21 Linjalaserit 21 ILMXTG Ristilinjalaser varustettuna vihreällä säteellä ammattilaisen sisustustöihin 2 Hyvä näkyvyys vihreän lasersäteen ansiosta Itsetasaava Ristilaser Vaakasuora ja pystysuora luotilinja Manuaalinen toiminto kaltevuuksille Väliseinien pystytys Sisustustyöt Saneeraustyöt Seinien ja vesijohtoputkien asennus Kattorakenteet Lattia- ja seinälaattojen asennus Kaappien ja hyllykköjen pystytys Linjalaserit Tekniset tiedot ILMXTG F N1 Laserdiodi 532 nm vihreä Laserluokka 2M Kantama 30 m Vaaitustarkkuus ± 0,3 mm/m Itsevaaitusalue ± 5 Suojausluokka IP 55 Virtalähde 3 x 1,5 V LR6 (AA) aika, maks t Jalustaliitäntä 1/4" x 20 Pituus 100 mm Leveys 65 mm Korkeus 110 mm Paino 0,9 kg Magneettinen minijalusta (F LN3) 3 Latauslaite 3 3 x NiMH-akku 3 Kantolaukku 3

22 22 Linjalaserit 2 XLP34 Suurteholinjalaser sisä- ja ulkotiloihin Linjalaserit Itsetasaava 1 vaakasuora laserlinja sekä 2 90 :n kulmassa määrättyä pystysuoraa laserlinjaa Luotisäde alaspäin, luotipiste ylöspäin Luotisäde alaspäin kaikissa käyttötavoissa ulkona Betonimuottien vaaitus sekä kohdistaminen 90 :n kulmassa Terrassit ja sisäpihat Pihojen rakentaminen ja maisemointityöt Muuraustyöt sisällä Lattia- ja seinäkaakelit Väliseinätyöt 90 :n kulmassa Kaapit ja hyllyt Johdot ja putket Sisustustyöt Pistesiirrot Tekniset tiedot XLP34 XLP34PKG F F N1 Laserdiodi 635 nm 635 nm Laserluokka 2M 2M Kantama 30 m 30 m Kantama vastaanottimella 55 m 55 m Vaaitustarkkuus 0,2 mm/m 0,2 mm/m Itsevaaitusalue ± 3 ± 3 Suojausluokka IP 54 IP 54 Virtalähde 3 x 1,5 V LR6 (AA) 3 x 1,5 V LR6 (AA) Jalustaliitäntä 1/4" x 20 1/4" x 20 Pituus 130 mm 130 mm Leveys 110 mm 110 mm Korkeus 110 mm 110 mm Paino 0,7 kg 0,7 kg Magneettinen minijalusta (F LN3) 3 3 Vastaanotin XLD2 (F BN1) 3 Seinäpidin 3 2 x magneettinen tähtäintaulu (1 608 M00 8NB) 3 3 Laserlasit (1 608 M00 7N5) x 1,5 V LR6 (AA) 3 5 x 1,5 V LR6 (AA) 3 Kantolaukku 3 3

23 Linjalaserit 23 LM2 Laattalaser 90 :n kulma heijastus lattioille ja seiniin Pystysäteiden heijastus Pystysäteiden säätö vaaitusjaloilla ja putkilibelleillä Erittäin helppokäyttöinen Lattia- ja seinälaattojen asennus Laudoitukset Väliseinien asennus 2 Linjalaserit Tekniset tiedot LM2 F Laserdiodi 635 nm Laserluokka 2M Kantama ± 30 m Vaaitustarkkuus 0,3 mm/m Itsevaaitusalue manuaalinen Suojausluokka IP 55 Virtalähde 3 x 1,5 V LR6 (AA) aika, maks. 30 t Pituus 250 mm Leveys 140 mm Korkeus 55 mm Paino 0,5 kg 2 x magneettinen tähtäintaulu (1 608 M00 8NB) 3 3 x 1,5 V LR6 (AA) 3 Kangaslaukku 3

24 24 Linjalaserit 2 LLD20 Vastaanotin linjalasereille Vastaanottimet 7-portainen korkeustaso - ilmaisee säteen tason Suunnantallennin (näyttää suunnan, johon lasersäde poistui vastaanottimen tunnistinalueelta) Elektroninen suodatin suoran auringonvalon aiheuttaman häiriön ehkäisyyn ja häiriösuojaksi elektromagneettista säteilyä vastaan Kaksipuolinen LCD-näyttö täydellisine toimintakuvauksineen ja graafisine näyttöineen: käyttökontrolli, pariston latausvalvonta, tarkkuussäätö, äänenvoimakkuus Kumisuojus törmäyssuojana ja roiskevesisuojattu tiivistys Automaattinen virrankatkaisu 5 8 minuutin kuluttua Yhdessä pulssitoiminnolla varustettujen linjalasereiden kanssa Tekniset tiedot LLD20 F Kantama, vastaanotin 30 m Virtalähde 1 x 9 V 6LR61 nappiparisto Suojausluokka IP 55 Vaaitustarkkuus ± 1,3/± 2,5 mm Pituus 25 mm Leveys 76 mm Korkeus 169 mm Paino 0,3 kg Pidin 3 1 x 9 V 6LR61 nappiparisto 3 Laukku 3 XLD2 Ammattilaisen vastaanotin linjalasereille 7-portainen korkeustaso - ilmaisee säteen tason Suunnantallennin (näyttää suunnan, johon lasersäde poistui vastaanottimen tunnistinalueelta) Elektroninen suodatin suoran auringonvalon aiheuttaman häiriön ehkäisyyn ja häiriösuojaksi elektromagneettista säteilyä vastaan Käynnistys- ja sammutuspainikkeella varustettu selvälukuinen näppäimistö Kumisuojus törmäyssuojana Automaattinen virrankatkaisu 5 8 minuutin kuluttua Yhdessä pulssitoiminnolla varustettujen linjalasereiden kanssa Tekniset tiedot XLD2 F BN1 Kantama, vastaanotin 55 m Virtalähde 2 x 1,5 V LR6 (AA) Suojausluokka IP 67 Vaaitustarkkuus ± 1,3/± 2,5 mm Pituus 25 mm Leveys 76 mm Korkeus 152 mm Paino 0,3 kg Pidin (F BN8) 3 2 x 1,5 V LR6 (AA) 3

25 Linjalaserit 25 Linjalaserien tarvikkeet Vaaitusjalusta Vaaitusjalusta 2 Sopii malliin XLP34 Vaaitusjalusta F N0 Linjalaserien tarvikkeet

26 Pistelaserit 26 Pistelaserit 3

27 Pistelaserit 27 MP3 Itsetasaava 3-pistelaser magneettisine yleispidikkeineen 3 Suuri tarkkuus, hyvä laserpisteiden näkyvyys 90 :n kulmien kohdistaminen Pisteiden siirtäminen Vaaitustyöt Pistelaserit Tekniset tiedot MP3 F N0 Laserdiodi 650 nm Laserluokka 2M Kantama 30 m Vaaitustarkkuus ± 0,2 mm 1 m:ssä Suojausluokka IP 54 Virtalähde 3 x 1,5 V LR6 (AA) aika, maks. 40 t Jalustaliitäntä 1/4" Pituus 107 mm Leveys 64 mm Korkeus 115 mm Paino 0,5 kg Yleispidin 1/4":n ja 5/8":n liitäntöineen 3 Tähtäintaulu 3 Vyöpdike 3 3 x 1,5 V LR6 (AA) 3 Laukku 3 XP5 Itsetasaava 5-pistelaser magneettisine yleispidikkeineen Suuri tarkkuus, hyvä laserpisteiden näkyvyys Kumisuojus törmäyssuojana ja roiskevesisuojattu tiivistys Putki- ja sähkölinjat Väliseinätyöt Vaaitustyöt Tekniset tiedot XP5 F Laserdiodi 635 nm Laserluokka 2M Kantama 30 m Vaaitustarkkuus ± 0,3 mm/m Suojausluokka IP 54 Virtalähde 3 x 1,5 V LR6 (AA) aika, maks. 24 t Jalustaliitäntä 1/4" Pituus 98 mm Leveys 68 mm Korkeus 104 mm Paino 0,4 kg Yleispidin 1/4":n ja 5/8":n liitäntöineen 3 Tähtäintaulu 3 Vyöpdike 3 3 x 1,5 V LR6 (AA) 3 Laukku 3 Kantolaukku 3

28 Takymetrit 28 Takymetrit 4

29 Takymetrit 29 CST302R/305R Erinomaisella optiikalla varustetut käyttäjäystävälliset, tehokkaat ja elektroniset takymetrit 2 sekunnin tarkkuus (CST302R) ja 5 sekunnin tarkkuus (CST305R) Esiasennettu, tehokas ohjelmisto Suuri, kaksipuolinen näyttö Sisäinen pisteen muisti Kantama 300 m:iin asti ilman prismaa ja 3000 m:iin asti prismalla Tietojen lataus ja siirto RS-232-, USB-siirtoportin tai SD-kortin kautta Valikkokielet: englanti, saksa, ranska, espanja, portugali 4 Takymetrit Mittaus Rakennusteollisuus Kartoitustyöt Paikkatietojärjestelmä Huoltoyritykset Ympäristötekniikka Geologiset mittaustyöt Tekniset tiedot CST302R CST305R F N0 F N0 Suurennus 30x 30x Näytön koko 4,0" 4,0" Näkökenttä Pienin kohdistusetäisyys 1,3 m 1,3 m Etäisyyden mittaus yhdellä prismalla maks m maks m Kulmatarkkuus 2" 5" Sisäinen muisti pistettä pistettä Jalustaliitäntä 5/8"-11 5/8"-11 Paino 9,1 kg (kantolaukkuineen) 9,1 kg (kantolaukkuineen) Ohjelmisto 3 3 Työkalusarja 3 3 Aurinkosuoja 3 3 Sadesuoja 3 3 Luotilanka x akku (NiMH) 3 3 Latauslaite (1 608 M00 2NE) EU/UK-verkkojohdolla 3 3 Liitäntäjohto (1 608 M00 3N1) 3 3 Kantolaukku 3 3

30 30 Takymetrit 4 Takymetrien tarvikkeet 56-CHCTS Latauslaite elektronisille takymetreille Takymetrien tarvikkeet Sopii malleihin CST302R, CST305R 56-CHCTS 56-NMH300 Akku elektronisille takymetreille Sopii malleihin CST302R, CST305R 56-NMH M00 2N M00 1NJ 56-CST9PIN Tiedonsiirtokaapeli elektronisille takymetreille Sopii malleihin CST302R, CST305R 56-CST9PIN M00 3N1

31 Takymetrit 31 Takymetrien tarvikkeet O, Y Prisma pitimineen ja metallisine mittalevyineen Offset 0/-30 mm. Tarkkuus 2,5 sekuntia (62,5 mm). Optima-sarja. Täysin yhteensopiva muiden johtavien valmistajien kanssa. Lukitusruuvi kallistusta varten. Bajonettiadapteri 5/8"-11:n sisäkierteellä. Pidin ja metallinen tähtäintaulu. Sopii malleihin CST302R, CST305R O (oranssi) F NG Y (keltainen) F N V-O Prisma pitimineen ja metallisine tähtäintauluineen (oranssi) - Value Line Offset 0/-30 mm Optima-sarja. Täysin yhteensopiva muiden johtavien valmistajien kanssa. Lukitusruuvi kallistusta varten. Bajonettiadapteri 5/8"-11:n sisäkierteellä. Pidin ja metallinen tähtäintaulu. Sopii malleihin CST302R, CST305R V-O (oranssi) F NE 4 Takymetrien tarvikkeet O, Y Pidin ja metallinen tähtäintaulu Sopii prismoihin O, Y O (oranssi) Y (keltainen) F NL F NJ M-O, M-Y Prisma muovisine tähtäintauluineen Offset 0/-30 mm. Tarkkuus 2,5 sekuntia (62,5 mm). Kestävä ja luja alumiinipidin. Täysin yhteensopiva muiden johtavien valmistajien kanssa. Pidin kallistuksineen jopa 350. Bajonettiadapteri 5/8"-11:n sisäkierteellä. Sopii malleihin CST302R, CST305R M-O (oranssi) F N M-Y (keltainen) F N M-O Pidin ja tähtäintaulu* * Toimitetaan ilman prismaa Kestävä ja luja alumiinipidin. Muovinen tähtäintaulu. Täysin yhteensopiva muiden johtavien valmistajien kanssa. Pidin kallistuksineen jopa 350. Bajonettiadapteri 5/8"-11:n sisäkierteellä. Sopii prismoihin O, Y M-O (oranssi) F N O, Y Prisma Offset 0/-30 mm. Tarkkuus 2,5 sekuntia (62,5 mm). Täysin yhteensopiva muiden johtavien valmistajien kanssa. Sopii malleihin O, Y, M-O O (oranssi) Y (keltainen) F NG F NE

32 32 Takymetrit 4 Takymetrien tarvikkeet Takymetrien tarvikkeet V-O Prisma rungossa (oranssi) Value Line O Kolminkertainen prisma pitimineen ja metallisine tähtäintauluineen Offset 0/-30 mm. Tarkkuus 5 sekuntia (62,5 mm). Täysin yhteensopiva muiden johtavien valmistajien kanssa. Sopii malleihin O, Y, M-O V-O (oranssi) F NS Offset 0/-30 mm. Tarkkuus 2,5 sekuntia (62,5 mm). Kolme hermeettisesti tiivistettyä prismaa. Bajonettiadapteri 5/8"-11:n sisäkierteellä. Sopii malleihin CST302R, CST305R O (oranssi) F N Prisma pitimineen ja metallisine mittalevyineen Offset -34 mm. Leica -painonappikiinnitysjärjestelmä Tarkka, kuparipinnoitettu prisma Prismat salpalukituksineen ovat yhteensopivia Leica -/Wild-pitimien ja -prismojen kanssa GPH1-prisma ja pidin (keskitetty prisman kannattimen pystyakseli). Sopii malleihin CST302R, CST305R F NA Prisma pitimineen Offset -34 mm. Tarkkuus 2,5 sekuntia (62,5 mm). GPH 1-yhteensopiva salpalukituksineen. Lujaa muovia, kuparipinnoitettu. Keskitetty prisman kannattimen pystyakseli (näkyvä prisman keskus) Sopii malleihin CST302R, CST305R F N Prisma Offset -34 mm. Tarkkuus 2,5 sekuntia (62,5 mm). GPH 1-yhteensopiva salpalukituksineen. Lujaa muovia, kuparipinnoitettu. Keskitetty prisman kannattimen pystyakseli (näkyvä prisman keskus) Sopii prisman pitimeen F NB Prisman pidin Lujaa muovia Sopii prismaan F NC

33 Takymetrit 33 Takymetrien tarvikkeet Heijastustähtäintaulu Offset -34 mm. Erittäin sopiva lyhyissä etäisyyksissä (maks. 200 m), esim. konvergenssimittauksissa tunnelirakentamisessa. Yhteensopiva Wild-tappeihin Sopii malleihin CST302R, CST305R F N M Yleisminiprisma metallipitimineen ja tarvikkeineen Offset 0/-30 mm. Halkaisija 25,4 mm, tiivistetty. 5/8"-11:n kierre. Erittäin tarkka 2 sekunnin tarkkuudella. Sivuun asennettu rasialibelli Sopii malleihin CST302R, CST305R M-C (hehkuvanvihreä) F N M-R (punainen) F N5 4 Takymetrien tarvikkeet R Miniprismasarja Tarkka 25,4 mm:n prisma varustettuna 0/-30 mm:n offsetilla. M6-kierreliitäntä ylhäällä ja alhaalla. Tarkkuusprismasauva. Toimitus kantolaukussa Sopii malleihin CST302R, CST305R R F BN M Miniprisma pitimineen ja metallisine mittalevyineen Laukulla ja linjapukin kärjellä. -34 mm offset. Sivuun asennettu rasialibelli Sopii malleihin CST302R, CST305R M F CN1

34 Teodoliitit 34 Teodoliitit 5

35 Teodoliitit 35 DGT Tehokas digitaalinen teodoliitti 2 sekunnin tarkkuus (DGT2) ja 5 sekunnin tarkkuus (DGT10) Helppo ja tarkka kulmamittaus Suuri, kaksipuolinen näyttö Laaja tarvikevalikoima Soveltuu kaikkiin rakennustyömaalla suoritettaviin kulmamittauksiin 5 Teodoliitit Tekniset tiedot DGT10 DGT2 F N0 F N1 Kulmatarkkuus 5" 2" Suurennus 30x 30x Näytön koko 2,5" 2,5" Näkökenttä Pienin kohdistusetäisyys 1,3 m 1,3 m Vaakakehä 360 /400 gon 360 /400 gon Jalustaliitäntä 5/8"-11 5/8"-11 Paino 4,5 kg 4,5 kg Aurinkosuoja 3 3 Sadesuoja 3 3 Työkalusarja 3 3 Kuivausliina 3 3 Luotilanka 3 3 Paristot 3 3 Kantolaukku 3 3 Teodoliittien tarvikkeet DTEP Diagonaalinen okulaari Sopii malleihin DGT10, DGT2 DTEP M00 7N4

36 Vaaituslaitteet 36 Vaaituslaitteet 6

37 Vaaituslaitteet 37 PAL-sarja Optinen vaaituslaite 22- ja 26-kertaisine suurennuksineen Luja kumisuojuksella varustettu metallirunko Valovoimainen objektiivi Magneettivaimennettu kompensaattori Rasialibelli pentaprismoineen Sivuttaissuunnan hienosäätö Suuri tarkennuspyörä Kohdekollimaattori Vaakakehän asteikko 360 astetta/400 gon Kompensaattorilukko (kuljetusturva) 6 Vaaituslaitteet Terassit Pihojen rakentaminen ja maisemointityöt Talonrakentaminen Perustukset Katutyöt Maankaivuu Tekniset tiedot PAL22D PAL22G PAL26D PAL26G F N4 F N7 F NE F NH Mittayksikkö aste gon aste gon Suurennus 22 x 22 x 26 x 26 x Kantama 76 m 76 m 99 m 99 m Vaaitustarkkuus 0,1 mm/m 0,1 mm/m 0,05 mm/m 0,05 mm/m Kulmatarkkuus 1 1 gon 1 1 gon Kompensaattorin asettumistarkkuus ± 0,8" ± 0,8" ± 0,5" ± 0,5" Objektiivin aukko 36 mm 36 mm 40 mm 40 mm Pituus 220 mm 220 mm 220 mm 220 mm Leveys 70 mm 70 mm 70 mm 70 mm Korkeus 150 mm 150 mm 150 mm 150 mm Paino 1,9 kg 1,9 kg 1,9 kg 1,9 kg Linssisuoja Luotilanka Avain Säätötulkki Kantolaukku

38 38 Vaaituslaitteet 6 SAL20N ja SAL24N Optinen vaaituslaite 20- ja 24-kertaisine suurennuksineen Vaaituslaitteet Luja kumisuojuksella varustettu metallirunko Valovoimainen objektiivi Magneettivaimennettu kompensaattori Rasialibelli pentaprismoineen Sivuttaissuunnan hienosäätö Suuri tarkennuspyörä Kohdekollimaattori Vaakakehän asteikko 360 astetta/400 gon Kompensaattorilukko (kuljetusturva) Terassit Pihojen rakentaminen ja maisemointityöt Talonrakentaminen Perustukset Katutyöt Maankaivuu Tekniset tiedot SAL20ND SAL20NG SAL24ND SAL24NG F N7 F N8 F F Mittayksikkö aste gon aste gon Suurennus 20 x 20 x 24 x 24 x Kantama maks. 61 m maks. 61 m maks. 91 m maks. 91 m Vaaitustarkkuus 0,1 mm/m 0,1 mm/m 0,05 mm/m 0,05 mm/m Kulmatarkkuus 1 1 gon 1 1 gon Kompensaattorin asettumistarkkuus ± 0,8" ± 0,8" ± 0,8" ± 0,8" Objektiivin aukko 36 mm 36 mm 36 mm 36 mm Pituus 220 mm 220 mm 220 mm 220 mm Leveys 70 mm 70 mm 70 mm 70 mm Korkeus 150 mm 150 mm 150 mm 150 mm Paino 1,9 kg 1,9 kg 1,9 kg 1,9 kg Linssisuoja Luotilanka Avain Säätötulkki Kantolaukku

39 Vaaituslaitteet 39 SAL28N ja SAL32N Optinen vaaituslaite 28- ja 32-kertaisine suurennuksineen Luja kumisuojuksella varustettu metallirunko Valovoimainen objektiivi Magneettivaimennettu kompensaattori Rasialibelli pentaprismoineen Sivuttaissuunnan hienosäätö Suuri tarkennuspyörä Kohdekollimaattori Vaakakehän asteikko 360 astetta/400 gon Kompensaattorilukko (kuljetusturva) 6 Vaaituslaitteet Terassit Pihojen rakentaminen ja maisemointityöt Talonrakentaminen Perustukset Katutyöt Maankaivuu Tekniset tiedot SAL28ND SAL28NG SAL32ND SAL32NG F A17 F A19 F F Mittayksikkö aste gon aste gon Suurennus 28 x 28 x 32 x 32 x Kantama maks. 107 m maks. 107 m maks. 122 m maks. 122 m Vaaitustarkkuus 0,05 mm/m 0,05 mm/m 0,05 mm/m 0,05 mm/m Kulmatarkkuus 1 1 gon 1 1 gon Kompensaattorin asettumistarkkuus ± 0,5" ± 0,5" ± 0,3" ± 0,3" Objektiivin aukko 40 mm 40 mm 40 mm 40 mm Pituus 220 mm 220 mm 220 mm 220 mm Leveys 70 mm 70 mm 70 mm 70 mm Korkeus 150 mm 150 mm 150 mm 150 mm Paino 1,9 kg 1,9 kg 1,9 kg 1,9 kg Linssisuoja Luotilanka Avain Säätötulkki Kantolaukku

40 Putkilaser 40 Putkilaser 7

41 Putkilaser 41 LMPL20 Luja, itsetasaava putkilaser suuriin vaatimuksiin rakennustyömaalla 7 Suurella kantamalla ja näytöllä varustetulla kauko-ohjaimella Painikkeella ja kauko-ohjaimella vaakasuoraan ± 10 % kallistettavissa kahteen suuntaan Suuri tarkkuus, suuri kantama Elektronisesti itsetasaava Luja ja vesitiivis LED-luotireferenssi Poikittaisakselivaaitus Kuilun ja kanavan rakentaminen Tekniset tiedot Laserdiodi Laserluokka Tarkkuus Kantama LMPL20 F N nm 3R ± 10 sekuntia 200 m Kallistuma-alue -15 % - ~ +40 % Poikittaistasaus ± 15 % Suojausluokka IP 67 Virtalähde aika, maks. Pituus Leveys Korkeus Paino Kauko-ohjain RC20 (F PN1) 3 Tähtäintaulusarja (1 608 M00 8NE) 3 12 V.n liitäntäjohto PLPC20 (1 608 M00 3N4) 3 Jalkasarja 3 1 x NiMH-akku (1 608 M00 1NK) 3 Latauslaite EU/UK-verkkojohtosarjalla 3 Kantolaukku 3 NiMH-akku/4 x D-paristo 40 t/60 t 400 mm 160 mm 160 mm 4,8 kg Putkilaser ja tarvikkeet RC20 Kauko-ohjain putkilaserille LMPL20 Luja, vesitiivis runko Kantama Antaa reaaliaikaista tietoa sekä vastaanottimesta että putkilaserista kaksisuuntaisen tiedonsiirron ansiosta Kallistuskontrolli Poikkiakselikontrolli Valikkotoiminnot Pariston näyttö Valmius- ja toimintatila Putkilaservarmistus (käyttöliittymälukitus) Pulssitoiminto lisää säteen näkyvyyttä Tekniset tiedot RC20 F PN1 Kantama, kauko-ohjain maks. 200 m Virtalähde 3 x 1,5 V LR03 (AAA) Paino 0,2 kg 3 x 1,5 V LR03 (AAA) 3

42 42 Putkilaser 7 Putkilaserin tarvikkeet 59-PLMHT Kuilukiinnitys putkilaserille Putkilaserin tarvikkeet Sopii malliin LMPL20 59-PLMHT 59-PLTRIVET Jalustan pidin alustana kuilussa olevalle putkilaserille Helppo korkeudensäätö sovitettavissa kanavan korkeuteen Sopii malliin LMPL20 59-PLTRIVET 59-NMH20 Akku NiMH. 4,8 V. Sopii malliin LMPL20 59-NMH20 F GN0 F EN M00 1NK 59-PLBP20 Paristo 4 kennoa (alkalimangaani). Sopii malliin LMPL20 59-PLBP M00 1ND 59-PLPC20 Verkkojohto 12 V. Sopii malliin LMPL20 59-PLPC M00 3N4 59-TARGET Tähtäintaulusarja tähtäintaulupitimestä TARGET-S ja TARGET-L Tähtäintaulut TARGET-S (11,5 x 7 cm) ja TARGET-L (24,5 x 7 cm) voidaan työntää pidikkeen ohjainkiskoon ja kiinnittää lukitusruuvilla. Sopii malliin LMPL20 59-TARGET M00 8NE 59-TARGET-S Tähtäintaulu pieni (11,5 x 7 cm) Sopii malliin LMPL20 59-TARGET-S M00 8NG 59-TARGET-L Tähtäintaulu suuri (24,5 x 7 cm) Sopii malliin LMPL20 59-TARGET-L M00 8NF

43 Mittapyörät 43 8 Mittapyörät

44 44 Mittapyörät M Monipuolinen mittapyörä suuriin vaatimuksiin rakennuksilla, huoltoyrityksiin sekä maanmittaukseen Mittapyörät Vakaa ja pitkäikäinen 5-asentoinen, iskunkestävä ja helppolukuinen laskuri Helppo laskurin nollaus napin painalluksella Kalibroitu alumiinipainevalupyörä Pyörän ulkopinta on lujaa kumia pitkäikäiseen käyttöön kaikilla alustoilla Sisäänrakennettu seisontatuki Rakentaminen Maanmittaus Huoltoyritykset Tekniset tiedot M F N3 Pyörän halkaisija (kehä) 31,83 cm (1 m) Laskuri m Teline 3 Pyöräjarru 3 Kahva säädettävä Materiaali teräs M Monipuolinen teräksinen mittapyörä suuriin vaatimuksiin rakennuksilla, huoltoyrityksiin sekä maanmittaukseen Vakaa ja pitkäikäinen 5-asentoinen, iskunkestävä ja helppolukuinen laskuri Helppo laskurin nollaus napin painalluksella Kalibroitu alumiinipainevalupyörä Pyörän ulkopinta on lujaa kumia pitkäikäiseen käyttöön kaikilla alustoilla Sisäänrakennettu seisontatuki Tarkka desi- ja senttimetrien näytön ansiosta Rakentaminen Maanmittaus Huoltoyritykset Tekniset tiedot M F NG Pyörän halkaisija (kehä) 31,83 cm (1 m) Laskuri cm/dm/m Teline 3 Pyöräjarru 3 Kahva säädettävä Materiaali teräs

45 Mittapyörät M Mittapyörä alumiinipainevalua kumipäällyksineen 8 Vakaa ja pitkäikäinen 5-asentoinen, iskunkestävä ja helppolukuinen laskuri Helppo laskurin nollaus napin painalluksella Alumiinipainevalupyörä, kulutuspinta kumia Taittuva kahva Sisäänrakennettu seisontatuki Rakentaminen Maanmittaus Huoltoyritykset Mittapyörät Tekniset tiedot 31-40M F N4 Pyörän halkaisija (kehä) 31,83 cm (1 m) Laskuri dm/m Teline 3 Pyöräjarru Kahva Salpalukitus Materiaali Alumiini

46 Metallinilmaisimet 46 Metallinilmaisimet 9

47 Metallinilmaisimet 47 Magna-Trak 100SC Luja, vesitiivis metallinilmaisin 9 Mittaustulokset optisesti ja akustisesti Herkkyys ja äänenvoimakkuus säädettävissä Erittäin kevyt ja ergonominen Vesitiivis aina runkoon asti, runko roiskevesisuojattu Vakaa ja kevyt alumiiniputki kestävine kovakumikärkineen Rautamagneettisten kohteiden paikantamiseen ulkotiloissa Maan, katupäällyksen, lumen ja veden peittämien kohteiden paikantamiseen, esim. vesipostit, merkintämagneetit, kuilujen kannet, mittausmerkit ja -putket, vesimittarit jne. Metallinilmaisimet Tekniset tiedot MT-100SC F N0 Pituus 102 cm Etsintäsyvyys (riippuen kohteen koosta) 4,6 m Virtalähde 6 x 1,5 V LR6 (AA) aika, maks. 100 t Paino 1,3 kg MT100 3 Paristot 3 Kantolaukku 3 Magna-Trak 102 Luja, vesitiivis metallinilmaisin Erase-toiminto - häiriösuodatus oheismagnetismin poistoon Mittaustulokset optisesti ja akustisesti Herkkyys ja äänenvoimakkuus säädettävissä Erittäin kevyt ja ergonominen Vesitiivis aina runkoon asti, runko roiskevesisuojattu Vakaa ja kevyt alumiiniputki kestävine kovakumikärkineen Verkkojohtoindikaattori Rautamagneettisten kohteiden paikantamiseen ulkotiloissa Maan, katupäällyksen, lumen ja veden peittämien kohteiden paikantamiseen, esim. vesipostit, merkintämagneetit, kuilujen kannet, mittausmerkit ja -putket, vesimittarit jne. Tekniset tiedot MT-102SC MT-102HC F N0 F N5 Pituus 102 cm 102 cm Etsintäsyvyys (riippuen kohteen koosta) 4,6 m 4,6 m Virtalähde 6 x 1,5 V LR6 (AA) 6 x 1,5 V LR6 (AA) aika, maks. 100 t 100 t Paino 1,3 kg 1,3 kg MT Paristot 3 3 Kantolaukku 3 Kantolaukku 3

48 48 Metallinilmaisimet 9 Magna-Trak 200SC Luja, vesitiivis metallinilmaisin Metallinilmaisimet Uusi muotoilu, helppokäyttöinen, suuri näyttö Herkkyys ja äänenvoimakkuus säädettävissä Erittäin kevyt ja ergonominen Vesitiivis aina runkoon asti, runko roiskevesisuojattu Vakaa ja kevyt alumiiniputki kestävine kovakumikärkineen Verkkojohtoindikaattori Rautamagneettisten kohteiden paikantamiseen ulkotiloissa Maan, katupäällyksen, lumen ja veden peittämien kohteiden paikantamiseen, esim. vesipostit, merkintämagneetit, kuilujen kannet, mittausmerkit ja -putket, vesimittarit jne. Tekniset tiedot MT-200SC F N0 Pituus 109 cm Etsintäsyvyys (riippuen kohteen koosta) 4,6 m Virtalähde 6 x 1,5 V LR6 (AA) aika, maks. 100 t Paino 1,3 kg MT200 3 Paristot 3 Kantolaukku 3 Magna-Trak 202 Luja, vesitiivis metallinilmaisin Erase-toiminto - häiriönsuodatus oheismagnetismin poistoon Mittaustulokset optisesti ja akustisesti Herkkyys ja äänenvoimakkuus säädettävissä Erittäin kevyt ja ergonominen Vesitiivis aina runkoon asti, runko roiskevesisuojattu Vakaa ja kevyt alumiiniputki kestävine kovakumikärkineen Verkkojohtoindikaattori Rautamagneettisten kohteiden paikantamiseen ulkotiloissa Maan, katupäällyksen, lumen ja veden peittämien kohteiden paikantamiseen, esim. vesipostit, merkintämagneetit, kuilujen kannet, mittausmerkit ja -putket, vesimittarit jne. Tekniset tiedot MT-202SC MT-202HC F N0 F N1 Pituus 109 cm 109 cm Etsintäsyvyys (riippuen kohteen koosta) 4,6 m 4,6 m Virtalähde 6 x 1,5 V LR6 (AA) 6 x 1,5 V LR6 (AA) aika, maks. 100 t 100 t Paino 1,3 kg 1,3 kg MT Paristot 3 3 Kantolaukku 3 Kantolaukku 3

49 Jalustat Jalustat

50 50 Jalustat 10 Jalustat ALQCI20-B Jalusta Kevyt alumiinijalusta pikakiinnityksineen Erittäin vakaa ja luja Metalliset nivelet ja kärjet Kevyt ja tukeva alumiinirakenne Kantohihnalla Tekniset tiedot ALQCI20-B F Työskentelykorkeus 97 cm 160 cm Työskentelykorkeus, maks. 160 cm Kuljetusmitta 97 cm Paino 4,1 kg ALQRI20-B Jalusta Keskiraskas alumiinijalusta pikakiinnityksineen Erittäin vakaa ja luja Metalliset nivelet ja kärjet Kevyt ja tukeva alumiinirakenne Kantohihnalla Tekniset tiedot ALQRI20-B F Työskentelykorkeus 107 cm 165 cm Työskentelykorkeus, maks. 165 cm Kuljetusmitta 107 cm Paino 5,5 kg

51 Jalustat 51 FGHD20 Tukeva jalusta, lasikuitua, pikakiinnityksineen 10 Erittäin vakaa ja luja Metalliset nivelet ja kärjet Erittäin vakaa vahvistettujen jalkojen ansiosta Kantohihnalla Ei lämpölaajenemista Jalustat Tekniset tiedot Työskentelykorkeus Työskentelykorkeus, maks. Kuljetusmitta Paino FGHD20 F PN2 107 cm 183 cm 183 cm 107 cm 7,2 kg WDWI20 Tukeva jalusta, puuta, ruuvikiinnityksineen Erittäin vakaa ja luja Metalliset nivelet ja kärjet Erittäin vakaa vahvistettujen, ulosvedettävien jalkojen ansiosta Kantohihnalla Ei lämpölaajenemista Tekniset tiedot Työskentelykorkeus Työskentelykorkeus, maks. Kuljetusmitta Paino WDWI20 F VNK 107 cm 183 cm 183 cm 107 cm 7,2 kg

52 52 Jalustat 10 Jalustat ALQRI10-ELAZ Hissijalusta Kevyt alumiinijalusta pikakiinnityksineen Erittäin vakaa ja luja Metalliset nivelet ja kärjet Kevyt ja tukeva alumiinirakenne Kantohihnalla Tekniset tiedot Työskentelykorkeus Työskentelykorkeus, maks., jatkoputkella Kuljetusmitta Paino ALQRI10-ELAZ F N1 84 cm 139 cm 139 cm 84 cm 5,9 kg ALQRI20-ELAZ Hissijalusta Kevyt alumiinijalusta pikakiinnityksineen Erittäin vakaa ja luja Metalliset nivelet ja kärjet Kevyt ja tukeva alumiinirakenne Kantohihnalla Tekniset tiedot ALQRI20-ELAZ F Työskentelykorkeus 122 cm 295 cm Työskentelykorkeus, maks., jatkoputkella 295 cm Kuljetusmitta 122 cm Paino 7,2 kg

53 Jalustat 53 ALELT20 Teleskooppijalusta 10 Keskiraskas jalusta pikakiinnityksineen Erittäin vakaa ja luja Metalliset nivelet ja kärjet Kevyt ja tukeva alumiinirakenne Kantohihnalla Jalustat Tekniset tiedot Työskentelykorkeus Työskentelykorkeus, maks. Kuljetusmitta Paino ALELT20 F GN0 105 cm 183 cm 183 cm 105 cm 5,5 kg LP12-UM Yksijalkainen kiinnitysjalusta nopeaan vaaittamiseen ja kohdistamiseen lattiasta kattoon 60 cm:n pituinen teleskooppitanko varustettuna 3 mittaosiolla mahdollistaa helpon käytön kaikkiin tilakorkeuksiin Magneettinen pidin vaaka- ja pystysuorine hienosäätöineen Rakenne mahdollistaa käytön pienimmissäkin nurkissa ja syvennyksissä Pidin pikakiinnityksineen Pehmustettu jalka- ja yläkiinnitys Tekniset tiedot LP12-UM F Työskentelykorkeus 10 cm 360 cm Työskentelykorkeus, maks. 360 cm Paino 2 kg LP12-UM Kantolaukku 3

54 54 Jalustat 10 Minijalusta 58-MINIT Minijalusta magneetteineen Jalustat, jalustojen tarvikkeet Jalustojen tarvikkeet Sopii malleihin ILMXT, ILMXTG, ILMXL, GIZLT-3, MP3, XP5, XLP34 58-MINIT 60-BAG20 Kantolaukku jalustoille Maks. korkeus 140 cm 60-BAG20 60-TFG20 Taitettava jalustatähti Alumiini, pituus 70 cm. F LN M00 12V 60-TFG M00 AN2

55 Vaaitus- ja alumiinilatat Vaaitus- ja alumiinilatat

56 56 Vaaitus- ja alumiinilatat 11 Vaaituslatat M, M, MII Teleskooppivaaituslatta Kevyt ja luja alumiiniseos Yksittäisten elementtien lukitusnupit on tehty rasitusta kestävästä ja repeämättömästä polykarbonaatista Vaaitusjako edessä, mittajako takana Tiukkojen toleranssien ansiosta profiileja vedettäessä: helppokäyttöisyys ulosvedettäessä Eloksoidut segmentit painettu säänkestävillä ja repeämättömillä lakoilla Sisältää rasialibellin kiinnittämiseen (06-850) Tekniset tiedot M M MII F N0 F F Mittayksikkö metrinen metrinen metrinen Pituus 4 m 5 m 5 m Mittaosioita Materiaali Alumiini Alumiini Alumiini M Teleskooppivaaituslatta Sopii käytettäväksi vedessä Korroosion kestävä, ei johtava lasikuitu Vaaitusjako edessä, mittajako takana Tiukkojen toleranssien ansiosta profiileja vedettäessä: helppokäyttöisyys ulosvedettäessä Eloksoidut segmentit painettu säänkestävillä ja repeämättömillä lakoilla Tekniset tiedot M F EN4 Mittayksikkö metrinen Pituus 7,6 m Mittaosioita 6 Materiaali Lasikuitu

57 Vaaitus- ja alumiinilatat TLMB Alumiinilatta 11 Korkeussäädettävä, luja alumiinilatta sisäänrakennettuine rasialibelleineen suoristamiseen Kiinteästi määritellyllä nollapisteellä varustettu asteikko punaisen ja valkoisen pinnan välissä (latan etupuolella) Luisumaton Quick-Lok -lukitusmekanismi Värikoodattu tanko Punainen liian korkea hopea liian matala Jousitettu jalka helppo pidentää Pidin vastaanottimen kiinnittämiseen lasereiden ja vaaituslaitteiden kanssa Korkeuksien ja korkeuseroavaisuuksien siirto ja mittaus Sopii kattojen ja lattioiden asentamiseen Korkeusprofiilien kiinnitys Tekniset tiedot 06-TLMB F Mittayksikkö Pituus Mittaosioita 2 Materiaali metrinen 2,4 m Alumiini Alumiinilatat, vaaitus- ja alumiinilattojen tarvikkeet Vaaitus- ja alumiinilattojen tarvikkeet 06-TLMB-BAG Kantolaukku Alumiinilatalle Sopii malliin TLMB 06-TLMB-BAG M00 14L Kantolaukku Sopii alumiinivaaituslattoihin M00 2ND Rasialibelli kiinnityksellä Sopii alumiinivaaituslattoihin F N3

58 Tarvikkeet 58 Tarvikkeet 12

59 Tarvikkeet 59 Prismasauvat TM Prismasauva Ulosvedettävä, cm, 2 segmenttiä, 5/8"-11:n liitäntä, paino 1,2 kg, jako metreissä ja 1/10", sisäänrakennettuine rasialibelleineen Sopii prismoihin TM F N TMA, TML Kierreliitäntä Ulosvedettävä prismasauva Mittauskorkeus cm. Kaksi mittaosiota. Ulkohalkaisija alaosassa 32 mm, yläosassa 25,4 mm. Quick-Lok TM säädettävine korkeuksineen. Paino 1,6 kg, jako metreissä ja 1/10", sisäänrakennettuine rasialibelleineen Sopii prismoihin TMA 5/8"-11 F N TML Wild/Leica -liitäntä F N4 12 Tarvikkeet TMA, TML Kierreliitäntä Ulosvedettävä prismasauva Mittauskorkeus cm. Kaksi mittaosiota. Ulkohalkaisija alaosassa 32 mm, yläosassa 25,4 mm. Quick-Lok TM säädettävine korkeuksineen. Paino 1,2 kg, jako metreissä ja 1/10", sisäänrakennettuine rasialibelleineen Sopii prismoihin TMA 5/8"-11 F N TML Wild/Leica -liitäntä F N TMA, TML Kierreliitäntä Ulosvedettävä prismasauva Mittauskorkeus cm. Kolme mittaosiota. Ulkohalkaisija alaosassa 32 mm, yläosassa 19,1 mm. Quick-Lok TM säädettävine korkeuksineen. Paino 2 kg, jako metreissä, sisäänrakennettuine rasialibelleineen Sopii prismoihin TMA 5/8"-11 F NA TML Wild/Leica -liitäntä F NC TMA, TML Kierreliitäntä Ulosvedettävä prismasauva Mittauskorkeus cm. Kolme mittaosiota. Ulkohalkaisija alaosassa 38 mm, yläosassa 19,1 mm. Quick-Lok TM säädettävine korkeuksineen. Paino 2,7 kg, jako metreissä ja 1/10", sisäänrakennettuine rasialibelleineen Sopii prismoihin TMA 5/8"-11 F NF TML Wild/Leica -liitäntä F NH TMA, TML Kierreliitäntä Ulosvedettävä prismasauva Maxi Lite Mittauskorkeus cm. Kaksi mittaosiota. Paino 0,95 kg, sisäänrakennettuine rasialibelleineen Sopii prismoihin TMA 5/8"-11 F N TML Wild/Leica -liitäntä F N1

60 60 Tarvikkeet 12 Tarvikkeet Prismasauvat TMA, TML Kierreliitäntä Ulosvedettävä prismasauva Maxi Lite Mittauskorkeus maks. 360 cm. Kolme mittaosiota. Paino 1,3 kg, sisäänrakennettuine rasialibelleineen Sopii prismoihin TMA 5/8"-11 F N TML Wild/Leica -liitäntä F N TMA, TML Kierreliitäntä Ulosvedettävä prismasauva Maxi Lite Mittauskorkeus maks. 460 cm. Neljä mittaosiota. Paino 1,7 kg, sisäänrakennettuine rasialibelleineen Sopii prismoihin TMA 5/8"-11 F NB TML Wild/Leica -liitäntä F ND Prismasauvojen jalustat , X Kiinnitys Kolmijalkainen jalusta prismasauvoille, ø mm Alumiini, paino 2,9 kg. Sopii prismasauvoille Quick-Release -lukitus F N X Painonappilukitus F N , X Kiinnitys Kaksijalkainen jalusta prismasauvoille, ø mm Alumiini, paino 2,1 kg. Sopii prismasauvoille Quick-Release -lukitus F N X Painonappilukitus F N7 Adapterit Prisma-adapteri Leica -kannattimeen Tapin sisäkierre 5/8"-11 Sopii Leica -prismoihin F N Kääntyvä kolmijalka-adapteri Kiinnitykseen kolmijalkoihin Wild/Leica -järjestelmän mukaan. 5/8"-11:n ulkokierre. Prismajärjestelmien ja adapterien kiinnitykseen. Sopii myös muiden valmistajien prismoihin F NC
