VIHERALUEIDEN YLEIS- JA TOTEUTUSSUUNNITELMAN LAATIMINEN VANTAALLA
|
|
- Eeva Lattu
- 8 vuotta sitten
- Katselukertoja:
Transkriptio
1 1 VIHERALUEIDEN YLEIS- JA TOTEUTUSSUUNNITELMAN LAATIMINEN VANTAALLA Tässä ohjeessa käydään läpi viheralueiden yleis- ja toteutussuunnitelmiin tarvittavat lähtötiedot, suunnitelmien sisältö ja tuotettavat asiakirjat. Ohje on päivitetty Vantaan hulevesiohjelman mukaiseksi. Hulevesien hallinnan suunnittelu on kuvattu tarkemmin liitteessä 1. Yleissuunnitelma Yleissuunnitelma on periaatesuunnitelma, jossa on esitetty kohdealueen jäsentely, käyttö ja toiminnot, laatu ja hoito riittävällä tasolla siten, että kohteen rakentamisen ja hoidon kustannukset voidaan laskea kohtuullisen luotettavasti. Yleissuunnitelman keskeisin rooli on toimia viranomaisten päätöksenteon välineenä sekä havainnollisena illustraationa toteutuvasta suunnitelmasta. Hulevesien hallinnan suunnittelun lähtökohtana on kaksi vaihtoehtoa: Ve 1) Uusi asemakaava ja sen lähiympäristösuunnitelma, joista saadaan hulevesiselvitys suhteutettuna vastaanottavaan pienveteen/ -vesiin, tilaan ja tulevan maankäytön vaikutuksiin sekä virtaamiin osa-valuma-alueittain. Hulevesiselvityksestä saadaan hulevesien suositellut hallintatoimenpiteet osa-alueittain. Kaavan aineistosta saadaan yleis- ja/tai toteutussuunnittelun lähtökohtatiedot. Ve 2) Vanha asemakaava ja sen mahdolliset liitteet, jolloin alla eritellyt lähtötiedot arvioidaan erikseen vesihuollon ja tarvittaessa kaupunkisuunnittelun, rakennusvalvonnan, ympäristökeskuksen sekä yrityspalveluiden kanssa. Yleissuunnitelman lähtötietoina käytetään kantakarttaa. ajantasa-asemakaavaa tai asemakaavan muutosehdotusta. kiinteistökarttaa. johtokarttaa. ilmakuvia. historiallisia karttoja lähiympäristösuunnitelmaa ja rakentamisohjetta. ulkoilureitistön yleissuunnitelmaa. mahdollista aiempaa hulevesiselvitystä ja -suunnitelmaa ja / tai pienvesiselvitystä, valuma-aluerajausta sekä tulvamallinnuksia, olevia vesihuollon lähtökohtia: mitoitus, jne. suhteutettuna vastaanottavaan pienveteen, rakennettuun hulevesiverkostoon, maankäytön suunnitelmiin ja vesihuollon yleissuunnitelmaan, hydrogeologisia selvityksiä: hallintatoimenpiteiden alueilla pohjatutkimuksia (maalaji, sen sopivuus viivytykseen tai imeytykseen varmistettuna imeytyksen osalta imeytyskokein, pohja- tai orsiveden pinta) muita selvityksiä ja raportteja tilaajan ohjeiden mukaan
2 2 Sähköisen lähtöaineiston konsultti tilaa Vantaan kaupungin mittausosastolta Yleissuunnittelun alussa konsultti laatii lähtötietona käytettävän tarkemittausohjelman, jonka mittauttamisesta vastaa tilaaja. Yleissuunnitteluun sisältyy suunnittelun aloitustiedotteen laatiminen Vantaan mallin mukaan. Yleisö- ja asukasesittelystä mainitaan tarjouspyynnössä tai sovitaan erikseen. Suunnittelua varten perustetaan ohjausryhmä, joka kokoontuu tarjouksessa sovituissa puitteissa. Konsultti vastaa ohjausryhmän yhteystietoluettelon, kokouskutsujen, esityslistojen ja muistioiden laatimisesta ja toimittaa ne kaikki sähköisesti tilaajalle ja kokouksiin osallistuvien sidosryhmien edustajille. Muistiot tarkastutetaan tilaajalla ennen jakelua. Yleissuunnitelmassa tulee esittää olemassa oleva, säilytettävä puuvartinen kasvillisuus (puut ja pensaat) säästäen olevaa niin paljon kuin mahdollista. Lisäksi esitetään istutettava kasvillisuus. Poistettavaa kasvillisuutta ei tarvitse esittää, ellei sitä erikseen pyydetä. pinnoitteet (luonnonmukainen metsän pohjakasvillisuus, niitty, nurmikko, kivituhka, luonnon- tai betonikiveys tai asfaltti jne.). toiminnot. reitistö esteettömyystasojen mukaisesti luokiteltuna, tarvittavat suojatiet kuivatuksen ja tasauksen periaatteet sekä hulevesien hallintatoimenpiteet. Hulevesiaiheista esitetään tulo- ja lähtövirtaamat eri mitoitussateilla; ojien / painanteiden, altaiden, lokerikkojen jne. asemointi ja tilavuudet, kaivot, putket, ylivuoto- ja tulvajärjestelyt osa-alueittain, mahdolliset korttelialueiden liittymisperiaatteet / liittymätyypit, toiminta talvisissa olosuhteissa, vaikutus pohjavesiin ja pohjavesien kulkeutuminen muualle sekä ylläpitotarpeet. alustava hulevesijärjestelmän toteutuksen vaiheistus. työmaa-aikaisten hulevesien hallinnan tarpeiden määrittely. pohjarakennustekniset periaatteet. maarakentamisessa mahdollisesti tarvittavien erityisratkaisujen teknisen periaatteet. valaistuksen periaatteet. kalusteiden ja varusteiden periaatteet. kohdealueen kalusteiden ja varusteiden väritysperiaatteet. Yleissuunnitelmassa tulee esittää viheralueen tai sen osa-alueiden hoitoluokat. Merkintöjen selitysten tulee olla kattavat ja yksiselitteiset.
3 3 Yleissuunnitelman asiakirjat sisältävät suunnitelman kannen. asiakirjaluettelon. asemapiirustuksen/ asemapiirustukset (mustavalkoisena) 1:500. asemapiirustuksen / asemapiirustukset (värillisenä) 1:500. hoitoluokkakartan. hulevesisuunnitelman asemapiirustuksen ja tyyppipoikkileikkaukset. mahdolliset detaljit, leikkaukset ja havainnekuvat tarpeen mukaan. suunnitelmaselostuksen, joka sisältää myös hulevesien hallinnan yleiskuvauksen sekä hulevesien hallinnan lähtökohtien, toimenpiteiden ja mitoituksen kuvauksen. kustannukset FOREn ROLA- rakennusosalaskennalla ( Kustannusarvio litteroidaan INFRA RYL 2010 Rakennusosa- ja hankenimikkeistön mukaan. Asemapiirustuksen väritulostetta käytetään esittelytarkoituksiin paperitulosteena ja sähköisenä tiedostona, jonka koko voi vaihdella. Sen vuoksi siinä ei kannata esittää kaikkia yksityiskohtaisimpia kuvatekstejä, jotka esitetään mustavalkoisessa asemapiirustuksessa. Yleissuunnitelmasta laaditaan Powerpoint -esitys lautakuntakäsittelyä varten Vantaan esityspohjalle. Esityksen tulee sisältää suunnitelmamateriaalin lisäksi seuraavat diat: ilmakuva, yleiskaava, asemakaava ja maanomistus, joissa merkittynä suunnittelualue. Havainnollisista kuvasovitteista yms. perspektiivipiirroksista sovitaan tarvittaessa erikseen. Yleissuunnitelmaan saattaa liittyä myös lupien hakemista, mutta niistä mainitaan erikseen tarjouspyynnössä tai sovitaan erikseen.
4 4 Toteutussuunnitelma Toteutussuunnitelma on tarkka, toteutustasoinen asiakirja, jonka pohjalta viheralue rakennetaan. Toteutussuunnitelman keskeisin rooli on toimia työmaapiirustuksena ja olla toteutuksen kannalta mahdollisimman selkeä ja yksiselitteinen asiakirja. Siihen liittyy oleellisena osana hoito-ohje eli hoidon työselitys. Toteutussuunnitteluun sisältyy tarkemittaussuunnitelman laatiminen heti projektin alussa. Muista suunnittelun tarvitsemista täydennysmittauksista ja pohjatutkimuksista sovitaan projektin kuluessa erikseen. Toteutussuunnitteluun sisältyy suunnittelun aloitustiedotteen laatiminen Vantaan mallin mukaan. Yleisö- ja asukasesittelystä mainitaan tarjouspyynnössä tai sovitaan erikseen. Toteutussuunnittelun lähtötietoina käytetään tarkemittauksen lisäksi kantakarttaa. ajantasa-asemakaavaa tai asemakaavan muutosehdotusta. lähiympäristösuunnitelmaa. kiinteistökarttaa. johtokarttaa. ilmakuvia. tilaajan ohjeita. yleissuunnitelmaa tai jos yleissuunnitelmaa ei ole tai hulevesiä ei ole siinä riittävällä tarkkuudella käsitelty, niin mahdollista aiempaa hulevesiselvitystä ja -suunnitelmaa ja / tai pienvesiselvitystä, valuma-aluerajausta sekä tulvamallinnuksia, olevia vesihuollon lähtökohtia: mitoitus, jne. suhteutettuna vastaanottavaan pienveteen, rakennettuun hulevesiverkostoon, maankäytön suunnitelmiin ja vesihuollon yleissuunnitelmaan, hydrogeologisia selvityksiä: hallintatoimenpiteiden alueilla pohjatutkimusohjelma ja sen mukaisia tehtyjä pohjatutkimuksia (maalaji, sen sopivuus viivytykseen tai imeytykseen varmistettuna imeytyksen osalta imeytyskokein, pohja- tai orsiveden pinta) Suunnittelua varten perustetaan ohjausryhmä, joka kokoontuu tarjouksessa sovituissa puitteissa. Ohjausryhmä kokoontuu yleensä vähintään työn aloittamiseksi (aloituskokous), luonnosten käsittelemiseksi, asukastilaisuuden/ asukaspalautteen keräämisen jälkeen sekä suunnitelma-aineiston ollessa esitarkistusvaiheessa. Tarvittaessa järjestetään muita kokouksia työn edistymisen mukaisesti. Suunnittelijakonsultti vastaa ohjausryhmän yhteystietoluettelon, kokouskutsujen, esityslistojen ja muistioiden laatimisesta ja toimittaa ne kaikki sähköisesti tilaajalle ja kokouksiin osallistuvien sidosryhmien edustajille. Muistiot tarkastutetaan tilaajalla ennen jakelua.
5 5 Toteutussuunnitelmassa tulee esittää olemassa oleva, säilytettävä puuvartinen kasvillisuus ja sen käsittely, poistettava puuvartinen kasvillisuus sekä kaikki istutettava ja kylvettävä kasvillisuus. pinnoitteet (luonnonmukainen metsän pohjakasvillisuus, kostea-, tuore- tai kuivaniitty, luonnonnurmi, puisto- tai käyttönurmi, koristenurmi, kivituhka, luonnon- ja betonikiveys, asfaltti, sirotepintaukset, turva-alustat, erikoispinnoitteet, jne.). toiminnot. aidat ja kaiteet Vantaan kevyen liikenteen tyyppikaidemalliston pohjalta reitistöt, aukiot, oleskelupaikat ja pysäköintialueet, huoltotiet, mahdolliset pelastustiet ja nostopaikat. kuivatus ja tasaus sekä hulevesien hallintatoimenpiteiden kuvaus. Hulevesiaiheista esitetään tulo- ja lähtövirtaamat eri mitoitussateilla; ojien / painanteiden, altaiden, lokerikkojen jne. asemointi ja tilavuudet, kaivot, putket, ylivuoto- ja tulvajärjestelyt osa-alueittain, mahdolliset korttelialueiden liittymisperiaatteet/liittymätyypit, toiminta talvisissa olosuhteissa, vaikutus pohjavesiin ja pohjavesien kulkeutuminen muualle sekä ylläpitoa koskevat poikkeamat yleisistä hoidon työselityksistä. hulevesijärjestelmän toteutuksen vaiheistus. työmaa-aikaisten hulevesien hallinnan suunnittelu tarvittaessa. pohjarakennustekniikka. erikoisrakenteet ja niiden perustamistapa valopisteiden alustavat sijainnit ja alustava valopisteen määrittely, niiden tarkistus yhteistyössä Vantaan kuntatekniikan keskuksen kulloisenkin valaistuskonsultin kanssa. Lisäksi esitetään tiedossa olevat muuntamot ja sähkökaapit. kalusteet ja varusteet sekä niiden yksityiskohtainen värityssuunnitelma tarvittaessa. liikennemerkkisuunnitelma Kasvillisuus Säilytettävä puuvartinen kasvillisuus inventoidaan kuvioittain, puuryhminä tai yksittäispuina, luetteloidaan mallin mukaan ja piirretään kartalle. Istutettava kasvillisuus luetteloidaan mallin mukaan. Kenttäkerros inventoidaan yleisellä tasolla siten, että sille voidaan määritellä toteutustasoiset käsittelyohjeet sekä hoito. Inventointitulokset taulukoidaan ja numeroidaan suunnitelmaan vastaavasti. Nro Laji Ikä Kunto Toimenpide 1 Latinankielinen nimi suomenkielinen nimi taimi, nuori, varttunut tai vanha yksilö / ryhmä Hyvä, kohtalainen, huono tai kuollut Poistetaan / Säilytetään ja hoitotoimenpide
6 6 Istutettavan kasvillisuuden taulukko esitetään tarvittaessa karttakohtaisesti. Kasvillisuuden voi esittää alla esitetyillä tavoilla. Vaihtoehto B on ensisijainen. Numeroinnilla tai latinankielisten nimien lyhenteinä: Tapa A (numeroinnilla): Lyhenne Laji Taimikoko Istutustiheys Huomautukset Määrä PUUT: A1 Latinankielinen nimi suomenkielinen nimi rungon ympärysmitta cm x cm Istuttamiseen ja hoitoon liittyviä erityisiä seikkoja. kpl PENSAAT: B1 Latinankielinen nimi suomenkielinen nimi versojen pituus cm x cm Istuttamiseen ja hoitoon liittyviä erityisiä seikkoja. kpl PERENNAT: C1 Latinankielinen nimi cm x cm Istuttamiseen ja hoitoon liittyviä erityisiä seikkoja. kpl suomenkielinen nimi KÖYNNÖKSET: D1 Latinankielinen nimi cm x cm Istuttamiseen ja hoitoon liittyviä erityisiä seikkoja. kpl suomenkielinen nimi Suunnitelmaan kasvillisuudet merkitään lyhenteillä ja kappalemäärällä (neliömäärää ei ilmoiteta) Esim: A1/ 10 Tapa B (latinankielisten nimien lyhenteinä): Lyhenne Laji Taimikoko Istutustiheys Huomautukset Määrä APL Aal AalA Ako PUUT: Acer platanoides metsävaahtera PENSAAT: Amelanchier alnifolia marjatuomipihlaja PERENNAT: Aster alpinus alba alppiasteri KÖYNNÖKSET: Actinidia kolomikta kiinanlaikkuköynnös cm x cm Istuttamiseen ja hoitoon liittyviä erityisiä seikkoja 10 kpl x 90 Astiataimi 10 kpl x 25 Istuttamiseen ja hoitoon liittyviä erityisiä seikkoja 16 kpl 2kpl/ m2 Astiataimi 2 kpl Suunnitelmiin merkitty istutettava kasvillisuus esitetään lyhenteillä ja kappalemäärällä (neliömäärää ei ilmoiteta)
7 7 Puut merkitään ISOILLA KIRJAIMILLA Esim: APL/ 10 Pensaat merkitään seuraavasti Esim: Lonicera tatarica `Poutapilvi`= LtaP/ 10 E=yksivuotiset kasvit ja F=sipulikasvit. Niityt on eriteltävä olemassa olevasta kasvillisuudesta hoitamalla kehitettäviin ja perustettaviin alueisiin. Niityn perustaminen ja kylvö ohjeistetaan työselityksessä. Pinnoitteiden ja massaistutusten pinta-alat esitetään merkintöjen selityksissä. Kasvillisuuden suunnittelussa käytetään lähtökohtana mm. taimityyppien, kokojen ja istutustiheyksien sekä haitallisten vieraslajien suhteen Helsingin kaupunkikasviopasta (Rakennusviraston julkaisu 2010:12). HUOM. KASVILLISUUDEN KÄYTÖSTÄ VALMISTUMASSA VANTAALLA OHJE V Raitit, kuivatus ja rakenteet Talvikunnossa pidettävästä valaistavasta raitista (leveys > 3 m) suunnitellaan mittalinja, josta laaditaan asianmukainen koordinaattitaulukko. Kapeammista poluista ja muista alueista esitetään riittävästi koordinaattipisteitä, jotta ne voidaan rakentamisen yhteydessä mitata paikoilleen. Raittien, polkujen sekä muiden alueiden rakenteet on esitettävä yksiselitteisesti. Aidoista esitetään riittävän tarkasti niiden linjaus ja tolpat numeroidaan tai aakkostetaan asemapiirustukseen. Ao. tolppapisteistä laaditaan myös koordinaattipisteluettelo, erityisesti aitojen linjan muuttuessa. Mikäli aita sovitetaan topografialtaan vaihtelevaan maastoon, ao. kohdista laaditaan erilliset pituuspoikkileikkaukset aidan sovittamiseksi maastoon turvallisuusnormien mukaisesti. Kuivatus ja tasaus suunnitellaan perinteisesti tai luonnonmukaisen hulevesien käsittelyn periaatteilla Vantaan kaupungin esityksen mukaan. Kysymykseen voi tulla myös em. yhdistelmä. Puiston hulevesijärjestelmän liittymistä varten konsultti laatii HSY:n liittymisilmoituksen karttaliitteineen ja varmistaa suunnittelun aikana liittymisen ja esitettyjen liittymiskorkojen onnistumisen. Rakennettavista tai muotoiltavista ojista tehdään pituusleikkaus sekä paalukohtaiset poikkileikkaukset. Pohjarakennussuunnittelua tarvitaan, mikäli kohteen pohjarakennusolosuhteet ovat vaativat erityisesti pääreittien, kenttien, toiminnallisten alueiden, jne. osalta. Samoin siihen sisältyy siltojen, muurien, patojen, putkien, aita- ja porttiperustusten, katsomoiden, huvimajojen yms. erikoisrakenteiden perustamistavan sekä niihin liittyvien alueiden pohjanrakennussuunnittelu. Jos perinteiseen puistosuunnitteluun tarvitaan muutoin pohjarakennusteknistä asiantuntijaa, siitä mainitaan tarjouspyynnössä erikseen. Toteutussuunnittelussa määritellään valaisimien paikat, malli, pylvään korkeus ja malli sekä tarvittaessa varsi. Lisäksi määritetään värit RAL -värikoodin avulla. Valaistussuunnittelu edellyttää sidosryhmätyöskentelyä kulloisenkin kuntatekniikan keskuksen valaistussuunnittelukonsultin kanssa, mutta varsinaiset sähkötekniset suunnitelmat eivät sisälly toteutussuunnitteluun. Hankkeesta vastaava tilaa varsinaisen valaistussuunnitelman Vantaan suunnittelukäytännön mukaisesti. Kunkin suunnittelukohteen kalusteiden ja varusteiden tulee muodostaa väritykseltään yhtenäinen kokonaisuus. Samalla niiden tulee sopeutua ympäristöönsä arkkitehtuuriin ja olemassa oleviin kalusteisiin ja varusteisiin. Värityssuunnitelma on osa työselitystä. Uusien leikkipaikkojen suunnitelmat tulee varustaa maininnalla ja kuvalla opastaulusta (malli Vantaa 2015)
8 8 Rakennesuunnittelu (sillat, huvimajat, portit, kaiteet, portaat, kalusteet, aidat, muurit yms.) ja rakenteiden perustuksien suunnittelu sisältyy toteutussuunnitteluun, mikäli niiden tarpeesta on ollut selkeä tieto toteutussuunnittelun tarjousvaiheessa tai niistä on alustavat tiedot aiemmin laaditussa yleissuunnitelmassa tai lähiympäristösuunnitelmassa. Muutoin rakennesuunnittelu ei sisälly toteutussuunnitteluun, vaan siitä pyydetään erillinen tarjous. Toteutussuunnitelman asiakirjat sisältävät asemapiirustuksen / asemapiirustukset 1:200. kuivatus- ja tasaussuunnitelman riittävine poikkileikkauksineen ja pituuspoikkileikkauksineen, noudattaen vesihuoltolinjojen rakentamista koskevaa ohjetta. hulevesirakenteet, asemapiirustuksen, tarpeelliset paalukohtaiset poikkileikkaukset ja pituuspoikkileikkaukset noudattaen vesihuoltolinjojen rakentamista koskevaa ohjetta.

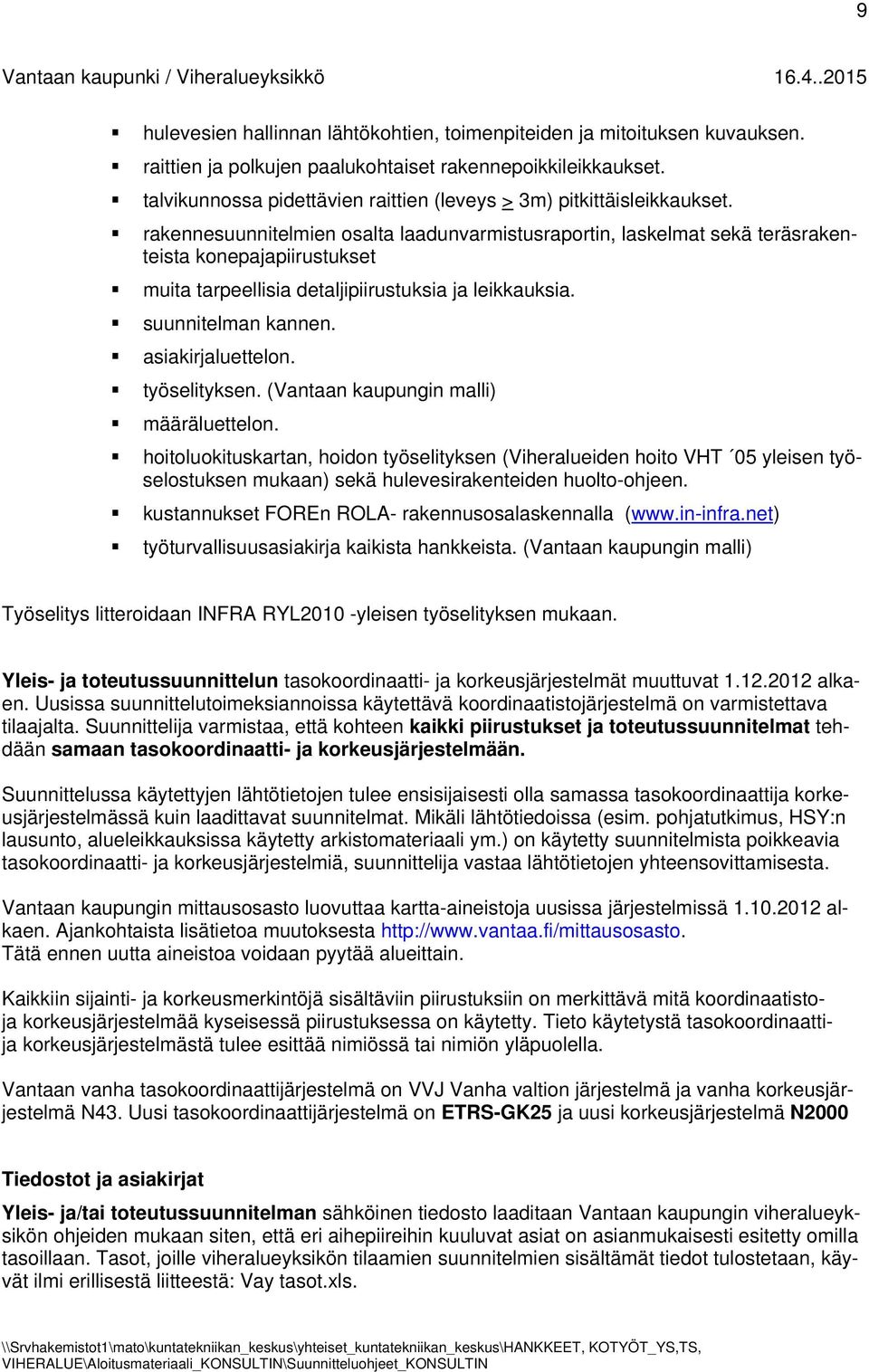

9 9 hulevesien hallinnan lähtökohtien, toimenpiteiden ja mitoituksen kuvauksen. raittien ja polkujen paalukohtaiset rakennepoikkileikkaukset. talvikunnossa pidettävien raittien (leveys > 3m) pitkittäisleikkaukset. rakennesuunnitelmien osalta laadunvarmistusraportin, laskelmat sekä teräsrakenteista konepajapiirustukset muita tarpeellisia detaljipiirustuksia ja leikkauksia. suunnitelman kannen. asiakirjaluettelon. työselityksen. (Vantaan kaupungin malli) määräluettelon. hoitoluokituskartan, hoidon työselityksen (Viheralueiden hoito VHT 05 yleisen työselostuksen mukaan) sekä hulevesirakenteiden huolto-ohjeen. kustannukset FOREn ROLA- rakennusosalaskennalla ( työturvallisuusasiakirja kaikista hankkeista. (Vantaan kaupungin malli) Työselitys litteroidaan INFRA RYL2010 -yleisen työselityksen mukaan. Yleis- ja toteutussuunnittelun tasokoordinaatti- ja korkeusjärjestelmät muuttuvat alkaen. Uusissa suunnittelutoimeksiannoissa käytettävä koordinaatistojärjestelmä on varmistettava tilaajalta. Suunnittelija varmistaa, että kohteen kaikki piirustukset ja toteutussuunnitelmat tehdään samaan tasokoordinaatti- ja korkeusjärjestelmään. Suunnittelussa käytettyjen lähtötietojen tulee ensisijaisesti olla samassa tasokoordinaattija korkeusjärjestelmässä kuin laadittavat suunnitelmat. Mikäli lähtötiedoissa (esim. pohjatutkimus, HSY:n lausunto, alueleikkauksissa käytetty arkistomateriaali ym.) on käytetty suunnitelmista poikkeavia tasokoordinaatti- ja korkeusjärjestelmiä, suunnittelija vastaa lähtötietojen yhteensovittamisesta. Vantaan kaupungin mittausosasto luovuttaa kartta-aineistoja uusissa järjestelmissä alkaen. Ajankohtaista lisätietoa muutoksesta Tätä ennen uutta aineistoa voidaan pyytää alueittain. Kaikkiin sijainti- ja korkeusmerkintöjä sisältäviin piirustuksiin on merkittävä mitä koordinaatistoja korkeusjärjestelmää kyseisessä piirustuksessa on käytetty. Tieto käytetystä tasokoordinaattija korkeusjärjestelmästä tulee esittää nimiössä tai nimiön yläpuolella. Vantaan vanha tasokoordinaattijärjestelmä on VVJ Vanha valtion järjestelmä ja vanha korkeusjärjestelmä N43. Uusi tasokoordinaattijärjestelmä on ETRS-GK25 ja uusi korkeusjärjestelmä N2000 Tiedostot ja asiakirjat Yleis- ja/tai toteutussuunnitelman sähköinen tiedosto laaditaan Vantaan kaupungin viheralueyksikön ohjeiden mukaan siten, että eri aihepiireihin kuuluvat asiat on asianmukaisesti esitetty omilla tasoillaan. Tasot, joille viheralueyksikön tilaamien suunnitelmien sisältämät tiedot tulostetaan, käyvät ilmi erillisestä liitteestä: Vay tasot.xls.
10 10 Otsikkotauluna käytetään Vantaan kaupungin Kuntatekniikan otsikkotaulua, jotka numeroidaan Vantaan kaupungin kuntatekniikan arkiston ohjeiden mukaan. Numerot pyydetään karttakohtaisesti arkistonhoitajalta. Viheralueyksikön otsikkotaulun täyttömalli: Konsultti voi lisätä otsikkotaulun alle oman logonsa ja kentät tarkistus- ja hyväksymismerkintöjä varten. Kaikki suunnitelma-aineisto kootaan ns. esitarkistuskansioon, jonka tarkistaa Vantaan kaupungin kuntatekniikan keskuksen eri asiantuntijatahot. Konsultti tekee tarvittavat tarkistukset koko suunnitelma-aineistoon sen valmiiksi saattamiseksi. Korjatut suunnitelmat toimitetaan Vantaan kaupungille muoveina hyväksyntää ja allekirjoitusta varten. Tilaajalle toimitettavissa valmiissa muovissa on oltava aina asianmukaiset konsultin tarkistusja hyväksymismerkinnät. Muutospalkkeja ei laiteta ennen kuin suunnitelmat on hyväksytty kaupungilla. Vantaan kaupungin viheralueyksikön puistopäällikkö hyväksyy päätöksellään toteuttamistasoiset puistosuunnitelmat. Puistosuunnittelupäällikkö hyväksyy tekniset suunnitelmat. Puistojen yleissuunnitelmat asetetaan maankäyttö- ja rakennuslain mukaisesti nähtäville. Nähtävillä olon jälkeen tekninen lautakunta hyväksyy suunnitelmat. Lisäksi suunnitelmat toimitetaan CD-rompulle tallennettuna dgn- ja pdf-muodossa (2 CD-levyä kutakin levyä). Dgn-tiedostot on tallennettava MicroStation V8i -versiolla, ellei toisin mainita. Pdftiedostojen tulee tallentaa sekä luonnollisen kokoisina että A3 -kokoisina. Mikäli suunnitelmat on laadittu Autocadilla, myös dwg-tiedostot tallennetaan rompulle. Lisäksi toimitettavalle CD-rompulle tallennetaan kaikki doc- ja xl-tiedostot sekä kohdealueesta otetut valokuvat.
11 11 Muovit ja sähköiset tiedostot on toimitettava Vantaan kaupungille samalla kertaa, ellei toisin pyydetä. Viheralueyksikön vastaamissa hankkeissa suunnitelmien sähköiset tiedostot voi toimittaa suoraan Vantaan kaupungin käyttämään kopiolaitokseen, joka huolehtii muovien tulostuksesta ja osoittaa laskunsa suoraan Vantaan kaupungille. Päivitetty /SNä Liite 1 Ohje hulevesien käsittelystä
