1 Esite Hydraulics RMF-järjestelmät Öljyjen mikrosuodatus ja kosteuden poisto Tehokkaat sivuvirtasuodattimet on tarkoitettu hydrauli- ja voiteluöljyjen suodattamiseen. Masino-Hydrokeyn sivuvirtasuodattimilla pienimmätkin likahiukkaset suodatetaan pois ja näin öljyn käyttöikä moninkertaistuu. Laitteiden käyttöikä pitenee ja kuormituskestävyys paranee, seisokit sekä laiterikot vähenevät ja kustannuksia säästyy. 1 Masino-Hydrokey Oy, Kärkikuja 3, Vantaa, puh , faksi ,

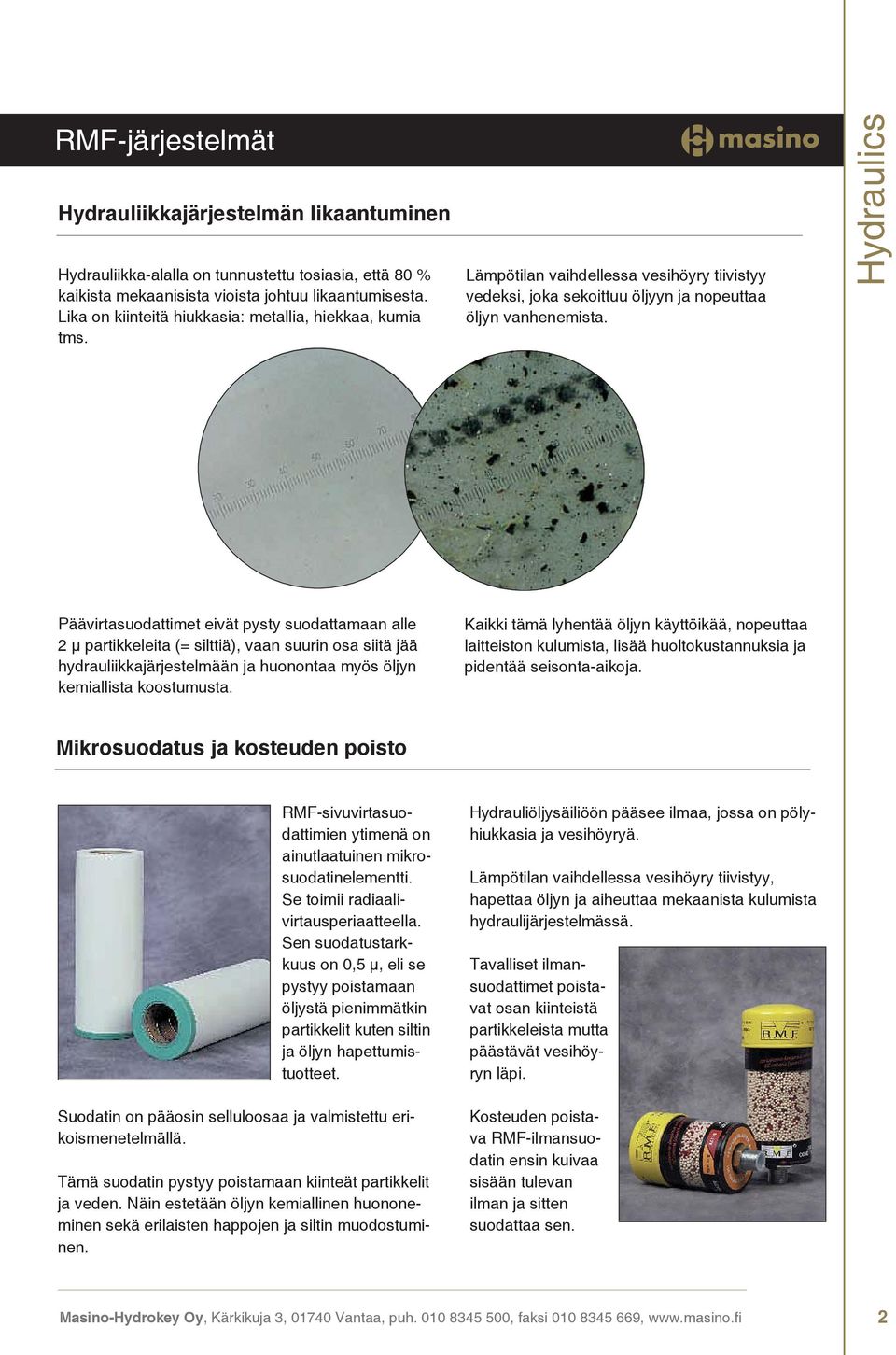

2 RMF-järjestelmät Hydrauliikkajärjestelmän likaantuminen Hydrauliikka-alalla on tunnustettu tosiasia, että 80 % kaikista mekaanisista vioista johtuu likaantumisesta. Lika on kiinteitä hiukkasia: metallia, hiekkaa, kumia tms. Päävirtasuodattimet eivät pysty suodattamaan alle 2 μ partikkeleita (= silttiä), vaan suurin osa siitä jää hydrauliikkajärjestelmään ja huonontaa myös öljyn kemiallista koostumusta. Mikrosuodatus ja kosteuden poisto RMF-sivuvirtasuodattimien ytimenä on ainutlaatuinen mikrosuodatinelementti. Se toimii radiaalivirtausperiaatteella. Sen suodatustarkkuus on 0,5 μ, eli se pystyy poistamaan öljystä pienimmätkin partikkelit kuten siltin ja öljyn hapettumistuotteet. Suodatin on pääosin selluloosaa ja valmistettu erikoismenetelmällä. Tämä suodatin pystyy poistamaan kiinteät partikkelit ja veden. Näin estetään öljyn kemiallinen huononeminen sekä erilaisten happojen ja siltin muodostuminen. Lämpötilan vaihdellessa vesihöyry tiivistyy vedeksi, joka sekoittuu öljyyn ja nopeuttaa öljyn vanhenemista. Kaikki tämä lyhentää öljyn käyttöikää, nopeuttaa laitteiston kulumista, lisää huoltokustannuksia ja pidentää seisonta-aikoja. Hydrauliöljysäiliöön pääsee ilmaa, jossa on pölyhiukkasia ja vesihöyryä. Lämpötilan vaihdellessa vesihöyry tiivistyy, hapettaa öljyn ja aiheuttaa mekaanista kulumista hydraulijärjestelmässä. Tavalliset ilmansuodattimet poistavat osan kiinteistä partikkeleista mutta päästävät vesihöyryn läpi. Kosteuden poistava RMF-ilmansuodatin ensin kuivaa sisään tulevan ilman ja sitten suodattaa sen. Esite 06.02, 12/2010 Hydraulics Masino-Hydrokey Oy, Kärkikuja 3, Vantaa, puh , faksi , 2

3 Esite Hydraulics RMF-järjestelmät Sivuvirtasuodattimet teollisuuskäyttöön RMF-sivuvirtasuodattimia voidaan käyttää useimmissa teollisuuden hydrauliikka- ja voitelujärjestelmissä. Yhteenrakennettu pumppu/moottoriyksikkö imee öljyn säiliöstä, suodattaa sen ja pumppaa puhtaan öljyn takaisin säiliöön. Sivuvirtasuodatus toimii vaikka hydrauliikkapiiri ei olisi toiminnassa. Vakiosuodattimia on saatavana litran säiliökokoon saakka. Vuosien mittaan RMF on saavuttanut mittavan kokemuksen hydrauliikka- ja voitelujärjestelmien puhdistamisessa, puhtaanapidossa ja seisontaaikojen lyhentämisessä. Menestystä on saavutettu mm. seuraavilla aloilla: terästeollisuus muovien ruiskuvalu laivanrakennus petrokemian teollisuus paperi- ja selluteollisuus lentosimulaattorit koeponnistus-, testaus- ja huuhtelukoneikot turbiinien voiteluöljyt Lämmitettävät sivuvirtasuodattimet teollisuuskäytöön Lämmitettävä suodatin on merkittävä edistysaskel sivuvirtasuodatuksessa. Korkeaviskoosisten öljyjen suodattaminen on hydrauliikka- ja voitelujärjestelmien hienosuodattimille lähes mahdoton tehtävä. Lämmitettävä RMF-suodatin lämmittää öljyn erikoismenetelmällä siten, että viskositeetti laskee hienosuodatukseen sopivalle tasolle. Lämmitettäviä suodattimia on käytetty jo kauan, ja ne ovat erityisen suosittuja seuraaviin tarkoituksiin: vaihteistojen voitelujärjestelmät tuulivoimaloiden käyttöjärjestelmät ulkotiloissa käytettävät hydrauliikkajärjestelmät laivojen hydrauliikkajärjestelmät 3 Masino-Hydrokey Oy, Kärkikuja 3, Vantaa, puh , faksi ,

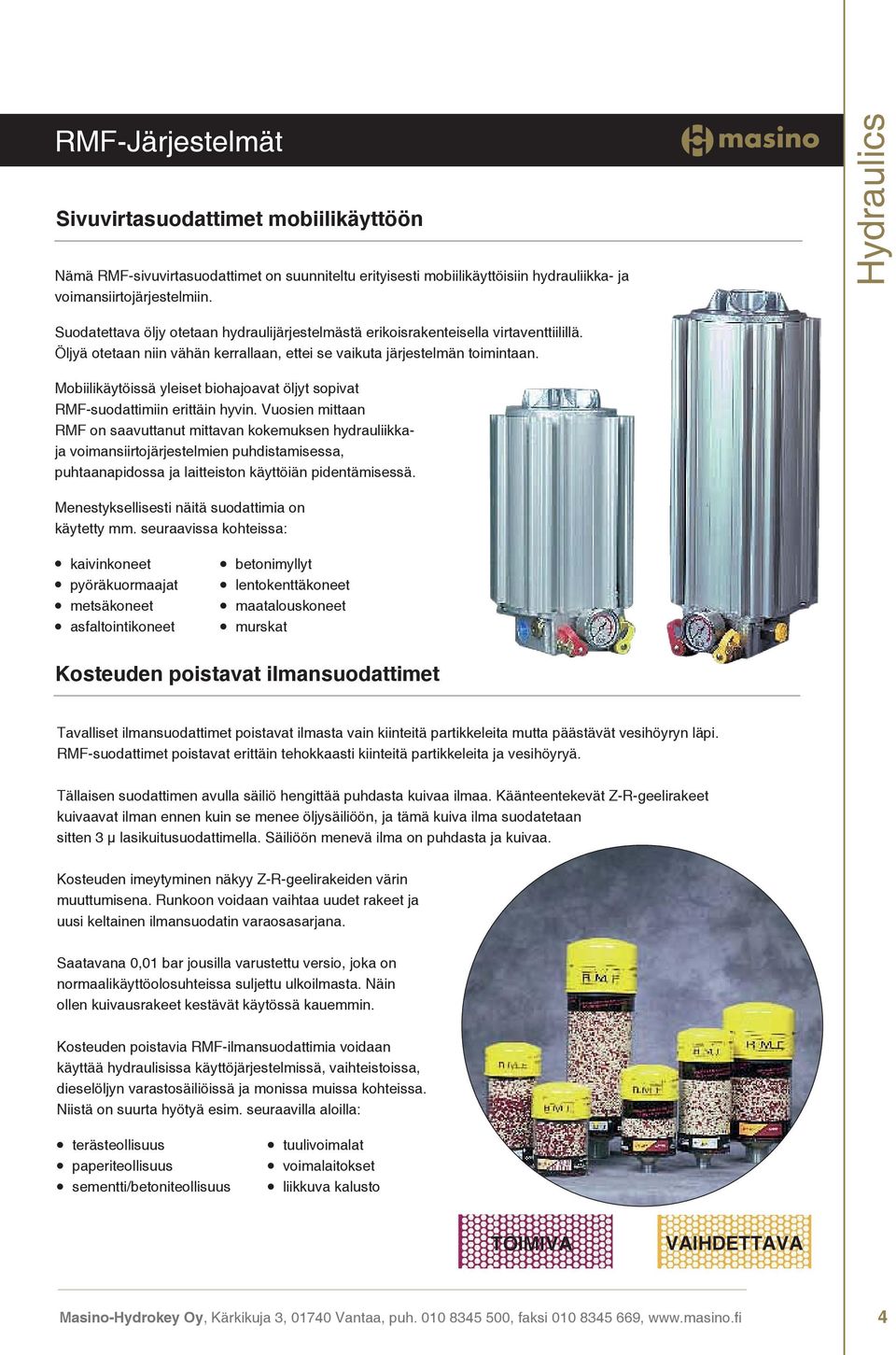

4 RMF-Järjestelmät Sivuvirtasuodattimet mobiilikäyttöön Nämä RMF-sivuvirtasuodattimet on suunniteltu erityisesti mobiilikäyttöisiin hydrauliikka- ja voimansiirtojärjestelmiin. Suodatettava öljy otetaan hydraulijärjestelmästä erikoisrakenteisella virtaventtiilillä. Öljyä otetaan niin vähän kerrallaan, ettei se vaikuta järjestelmän toimintaan. Mobiilikäytöissä yleiset biohajoavat öljyt sopivat RMF-suodattimiin erittäin hyvin. Vuosien mittaan RMF on saavuttanut mittavan kokemuksen hydrauliikkaja voimansiirtojärjestelmien puhdistamisessa, puhtaanapidossa ja laitteiston käyttöiän pidentämisessä. Menestyksellisesti näitä suodattimia on käytetty mm. seuraavissa kohteissa: kaivinkoneet pyöräkuormaajat metsäkoneet asfaltointikoneet Kosteuden poistavat ilmansuodattimet Tavalliset ilmansuodattimet poistavat ilmasta vain kiinteitä partikkeleita mutta päästävät vesihöyryn läpi. RMF-suodattimet poistavat erittäin tehokkaasti kiinteitä partikkeleita ja vesihöyryä. Tällaisen suodattimen avulla säiliö hengittää puhdasta kuivaa ilmaa. Käänteentekevät Z-R-geelirakeet kuivaavat ilman ennen kuin se menee öljysäiliöön, ja tämä kuiva ilma suodatetaan sitten 3 μ lasikuitusuodattimella. Säiliöön menevä ilma on puhdasta ja kuivaa. Kosteuden imeytyminen näkyy Z-R-geelirakeiden värin muuttumisena. Runkoon voidaan vaihtaa uudet rakeet ja uusi keltainen ilmansuodatin varaosasarjana. Saatavana 0,01 bar jousilla varustettu versio, joka on normaalikäyttöolosuhteissa suljettu ulkoilmasta. Näin ollen kuivausrakeet kestävät käytössä kauemmin. Kosteuden poistavia RMF-ilmansuodattimia voidaan käyttää hydraulisissa käyttöjärjestelmissä, vaihteistoissa, dieselöljyn varastosäiliöissä ja monissa muissa kohteissa. Niistä on suurta hyötyä esim. seuraavilla aloilla: terästeollisuus paperiteollisuus sementti/betoniteollisuus betonimyllyt lentokenttäkoneet maatalouskoneet murskat tuulivoimalat voimalaitokset liikkuva kalusto TOIMIVA VAIHDETTAVA Esite 06.02, 12/2010 Hydraulics Masino-Hydrokey Oy, Kärkikuja 3, Vantaa, puh , faksi , 4

5 Esite Hydraulics RMF-järjestelmät RMF-suodattimien edut Vähemmän toimintahäiriöitä Hydraulijärjestelmien toleranssit pienenevät jatkuvasti. Siksi pieninkin määrä silttiä voi vahingoittaa laitteistoa. RMF-suodattimet poistavat siltin. Pidemmät öljynvaihtovälit Öljyn vaihtoja, varastointia ja käytetyn öljyn hävittämistä koskevat ympäristösäädökset kiristyvät jatkuvasti ja aiheuttavat vastaavasti kustannustason nousua. RMF-suodattimia käyttämällä öljynvaihtovälejä voidaan pidentää ja siten säästää kuluja. Kalliiden päävirtasuodattimien suojaus RMF-järjestelmäsuodattimia käytetään sivuvirtasuodattimina. Ne puhdistavat jatkuvasti säiliön öljyä. Silloin päävirtasuodattimeen menevä öljy on puhtaampaa ja tämä kallis suodatin kestää kauemmin. Näissä järjestelmissä päävirtasuodatin toimii lähinnä vain suojasuodattimena. Pidempi öljyn käyttöikä Öljyn tiheät vaihtovälit johtuvat yleensä öljyn kemiallisesta huononemisesta hapettumisen takia. Hapettuminen johtuu siltistä. Jos öljyssä on myös vettä, vesi vielä nopeuttaa hapettumista. RMFsuodattimet poistavat öljystä siltin ja veden. Vähemmän seisokkeja Vähemmän kulumisesta johtuvia vikoja ja vähemmän öljynvaihtoja merkitsee enemmän tuotantoaikaa. RMF-suodattimien ominaisuudet Ominaisuudet: suodatusaste 0,5 μ (ß 0,5 200, ß ) hyvä liankeruukyky hyvä suodatusteho syvyysvaikutuksen ansiosta hyvä vedenimukyky RMF-järjestelmäsuodattimet: eivät heikennä viskositeettia eivätkä öljyn lisäaineita eivät poista öljyn lisäaineita vähentävät öljyn hapettumista vähentävät happojen muodostusta säästävät ympäristöä SÄÄSTÄVÄT KUSTANNUKSIA RMF-järjestelmä on saatavilla olevista sivuvirtasuodattimista täydellisin ja tehokkain sekä kiistaton markkinajohtaja. RMF-järjestelmä on helppokäyttöinen, suodattimet ovat erittäin tehokkaita ja öljyn puhtaus helposti valvottavissa. Mittauskohdat: RMF-järjestelmäsuodattimissa on kaksi mittauskohtaa, joihin voidaan pikaliittimellä kytkeä partikkelilaskuri. Näin öljyn puhtaustasoa voidaan seurata paikan päällä työn aikana. Mittauskohdista voidaan myös ottaa öljynäytteitä ulkopuoliseen analyysiin. 5 Masino-Hydrokey Oy, Kärkikuja 3, Vantaa, puh , faksi ,

6 RMF-järjestelmät Esimerkkejä käyttökohteista Teollisuushydrauliikka Tuulivoimalat Liikkuva kalusto Vaihteiden voitelu Esite 06.02, 12/2010 Hydraulics Masino-Hydrokey Oy, Kärkikuja 3, Vantaa, puh , faksi , 6
