1 FM Mattsson Tuotehinnasto Ostnor Finland OY

2 Yhteystiedot Tero Wester Toimitusjohtaja P Ingeborg Österman Talouspäällikkö P Marisa Knuutila Markkinointikoordinaattori P Simo Halminen Avainasiakaspäällikkö B2B P Pentti Lempiäinen Tekninen myynti/logistiikka P Jorma Pitkänen Puhelinmyynti P Sami Litmanen Avainasiakaspäällikkö B2C P Arto Kervinen Piiripäällikkö, Pohjois-Suomi P Vesa Lindqvist Piiripäällikkö, Etelä- ja Länsi-Suomi P Sari Huttunen Piiripäällikkö, Etelä- ja Itä-Suomi P Ostnor Finland Oy Sahaajankatu HELSINKI Vaihde/ asiakaspalvelu P fax Sähköposti: Postiosoite: PL 266, HELSINKI

3 FM MATTSSON Sivu FMM 9000E... 1 Keittiöhanat... 1:1 Pesuallas- ja bidéhanat... 1:7 Turvatermostaatti kylpy- ja suihkuhanat... 1:9 Suurkeittiön esihuuhteluhana... 1:12 FMM 9000E aputilayhdistelmät... 2 FMM 9000E RH... 3 FMM 9000E YHDISTELMÄT... 4 FMM GARDA... 5 Keittiöhanat... 5:1 Pesuallas- ja bidéhanat... 5:6 Turvatermostaatti kylpy- ja suihkuhanat... 5:10 FMM 9000 muut hanat... 6 FMM SUIHKUSETIT... 7 FMM YLÄSUIHKUSETIT... 8 FMM SUIHKUPANEELIT... 9 FMM YLÄSUIHKUJEN TARVIKKEET FMM SUIHKUTARVIKKEET FMM TARVIKKEET FMM HANOJEN VARAOSAT FMM KUIVAUSTELINEET JA vesipostihanat FMM PESUKONETARVIKKEET FMM TYÖKALUT HAKEMISTO-HINNASTO Tuote-no/LVI-koodi/ alv 0% / sivu-no... 17:1 LVI-koodi/tuote-no/ alv 0% / sivu-no... 17:3

4 OSTNOR FINLAND OY - MYYNTI- JA TUOTE-EHDOT 2014 PALAUTUKSET - Palautuksesta on aina sovittava etukäteen asiakaspalvelumme (puh ) kanssa. Hyvitämme meistä johtumattomista syistä sovitusta palautuksesta enintään 80% laskutushinnasta. - Ehtona palautukselle on, että tavara on käyttämätön, ehjä ja alkuperäisessä virheettömässä myyntipakkauksessaan, sekä että palautuslähete on varustettu asiakaspalvelumme ilmoittamalla viitenumerolla. MUISTUTUKSET - Mahdolliset muistutukset tulee tehdä 8 vuorokauden kuluessa tavaran vastaanottamisesta. REKLAMAATIOT - Reklamaatiotapauksissa tulee ensin ottaa yhteyttä asiakaspalveluun/ yhteyshenkilöön ennen toimenpiteisiin ryhtymistä. Kaikissa reklamaatioasioinneissa tulee mainita Ostnor Finland Oy:n ilmoittama viitenumero. TAKUU AIKA - MORA ja FMM-hanojen takuu: 5 vuotta tuotteen todistettavasta ostopäivästä. Muut tuotteet: valmistajan antama tuotekohtainen takuu. TAKUU KOSKEE - Tuotteiden materiaali ja- valmistusvirheitä. TAKUU EI KOSKE - Virheellisestä asennuksesta käsittelystä tai käytöstä johtuvia vaurioita. (esim. putkiston huuhtelun suorittamatta jättämisen aiheuttamat ongelmat). Veden epäpuhtauksien aiheuttamia vaurioita. Elektronisten hanojen paristoja. Jäätymisen aiheuttamia tai saunan löylyhuoneeseen asennetun hanan lämmöstä johtuvia vaurioita. MUUT TAKUUT - Valmistajan antama tuotekohtainen materiaali, toimivuus tms. takuu. Muilta osin viittaamme Teknisen Kaupan Liiton voimassa oleviin ehtoihin sekä kuluttajasuojalakiin. Takuun soveltamisen edellytyksenä on, että vaatimuksen esittäjä ottaa virheen todettuaan välittömästi yhteyttä asiakaspalveluun (Puh ) ennen korjaustoimenpiteisiin ryhtymistä. MUUT EHDOT - Muista myynti- ja toimitusehdoista sovitaan erikseen ostajan ja myyjän välillä. Verollinen hinta on pyöristetty likiarvoon. Pidätämme oikeuden hinnanmuutoksiin. VARAOSAT - Varaosia saatavana 10 vuotta sen jälkeen, kun hana on poistunut valikoimasta. Tuotteemme ovat korkealaatuisia ja valmistettu kestämään useita vuosia. FM Mattsson toimittaa hanan toimivuuden ylläpitäviä varaosia vähintään 10 vuotta sen jälkeen, kun hana on poistunut FM Mattssonin valikoimasta. Lisätarvikkeille ja suihkuseteille taataan vaihtotuotteiden tai vastaavien materiaalien saatavuus niiden toimivuuden ylläpitämiseksi. Pintakäsitellyille tuotteille, jotka ovat kromattuja, taataan varaosien saatavuus 2 vuotta sen jälkeen, kun tuote on poistunut FM Mattssonin valikoimasta. TÄRKEÄ TIEDOTUS - Pidätämme itsellemme oikeuden muutoksiin ilman edeltävää ilmoitusta. Emme vastaa tuotehinnastossamme mahdollisesti esiintyvien kirjoitusvirheiden, emmekä syntyvien väärinkäsitysten aiheuttamista seurauksista. Tuotteitamme asennettaessa on otettava huomioon yleiset sekä paikalliset rakennusmääräykset. Selvitä epävarmoissa tapauksissa tuotteen ominaisuudet ja käyttösovellutukset tuoteneuvonnastamme. ASIAKASPALVELU / REKLAMAATIOT / TUOTENEUVONTA OSTNOR FINLAND OY JORMA PITKÄNEN SAHAAJANKATU HELSINKI jorma.pitkanen@ostnorfinland.fi PUH PENTTI LEMPIÄINEN FAX: info@ostnorfinland.fi pentti.lempiainen@ostnorfinland.fi

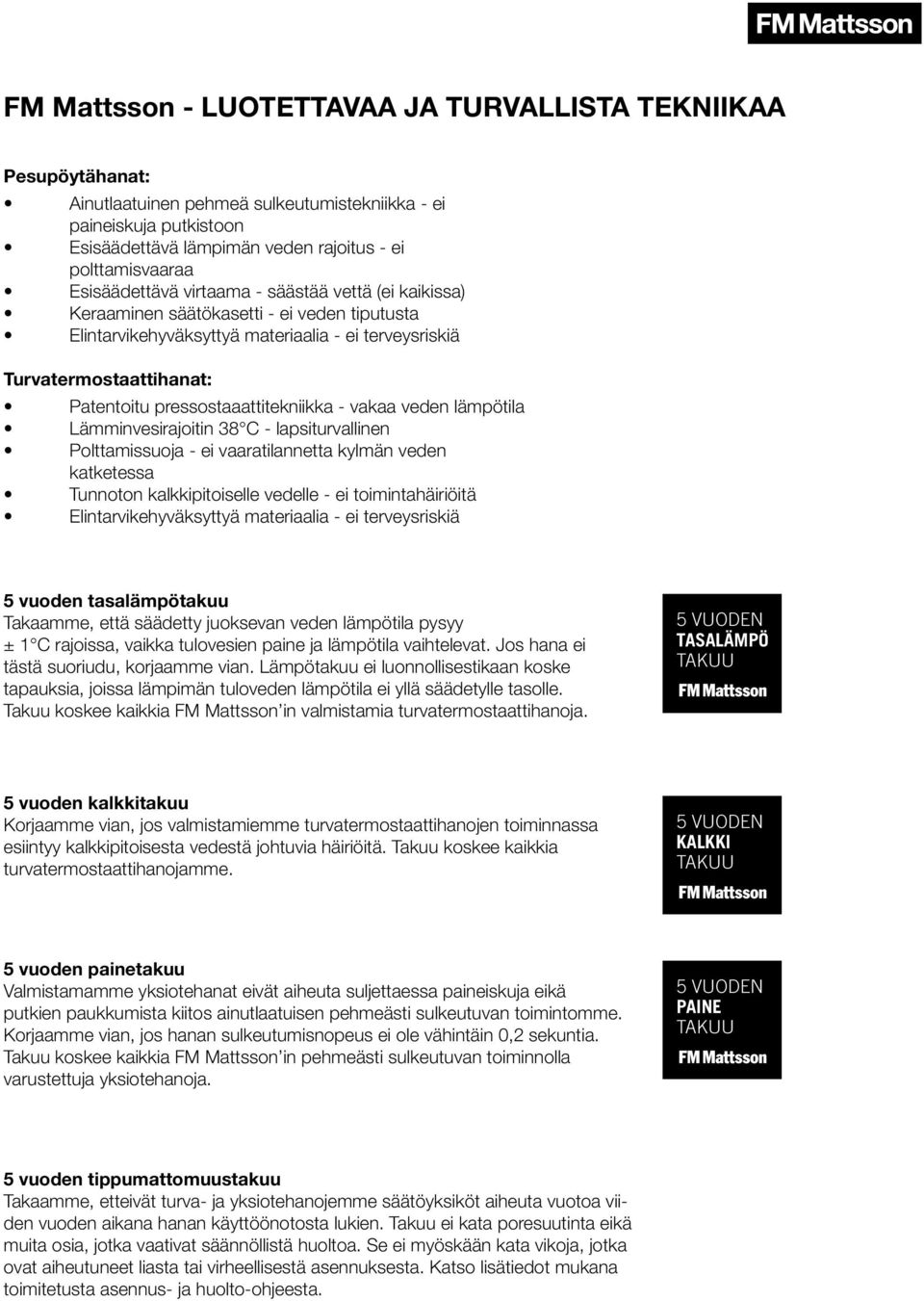

5 FM Mattsson - LUOTETTAVAA JA TURVALLISTA TEKNIIKAA Pesupöytähanat: Ainutlaatuinen pehmeä sulkeutumistekniikka - ei paineiskuja putkistoon Esisäädettävä lämpimän veden rajoitus - ei polttamisvaaraa Esisäädettävä virtaama - säästää vettä (ei kaikissa) Keraaminen säätökasetti - ei veden tiputusta Elintarvikehyväksyttyä materiaalia - ei terveysriskiä Turvatermostaattihanat: Patentoitu pressostaaattitekniikka - vakaa veden lämpötila Lämminvesirajoitin 38 C - lapsiturvallinen Polttamissuoja - ei vaaratilannetta kylmän veden katketessa Tunnoton kalkkipitoiselle vedelle - ei toimintahäiriöitä Elintarvikehyväksyttyä materiaalia - ei terveysriskiä 5 vuoden tasalämpötakuu Takaamme, että säädetty juoksevan veden lämpötila pysyy ± 1 C rajoissa, vaikka tulovesien paine ja lämpötila vaihtelevat. Jos hana ei tästä suoriudu, korjaamme vian. Lämpötakuu ei luonnollisestikaan koske tapauksia, joissa lämpimän tuloveden lämpötila ei yllä säädetylle tasolle. Takuu koskee kaikkia FM Mattsson in valmistamia turvatermostaattihanoja. 5 VUODEN TASALÄMPÖ TAKUU 5 vuoden kalkkitakuu Korjaamme vian, jos valmistamiemme turvatermostaattihanojen toiminnassa esiintyy kalkkipitoisesta vedestä johtuvia häiriöitä. Takuu koskee kaikkia turvatermostaattihanojamme. 5 VUODEN KALKKI TAKUU 5 vuoden painetakuu Valmistamamme yksiotehanat eivät aiheuta suljettaessa paineiskuja eikä putkien paukkumista kiitos ainutlaatuisen pehmeästi sulkeutuvan toimintomme. Korjaamme vian, jos hanan sulkeutumisnopeus ei ole vähintäin 0,2 sekuntia. Takuu koskee kaikkia FM Mattsson in pehmeästi sulkeutuvan toiminnolla varustettuja yksiotehanoja. 5 VUODEN PAINE TAKUU 5 vuoden tippumattomuustakuu Takaamme, etteivät turva- ja yksiotehanojemme säätöyksiköt aiheuta vuotoa viiden vuoden aikana hanan käyttöönotosta lukien. Takuu ei kata poresuutinta eikä muita osia, jotka vaativat säännöllistä huoltoa. Se ei myöskään kata vikoja, jotka ovat aiheutuneet liasta tai virheellisestä asennuksesta. Katso lisätiedot mukana toimitetusta asennus- ja huolto-ohjeesta.

6 1 FMM 9000E 9000E II KEITTIÖHANA joka estää paineiskut ja putkien paukkumiset. Cold start-energiansäästötoiminto Eco plus- vedensäästötoiminto 5 vuoden painetakuu Juoksuputken rajoitus valittavissa 60, 85, 110 tai 360 Joustavat Soft PEX -liitosletkut Lämpötilan esisäätö Asennusreikä: Ø32-36 mm Painehäviö 260 kpa - 0,2 l/s Kromattu E II KEITTIÖHANA PK-VENTTIILEI joka estää paineiskut ja putkien paukkumiset. Cold start-energiansäästötoiminto Eco plus- vedensäästötoiminto 5 vuoden painetakuu Juoksuputken rajoitus valittavissa 60, 85, 110 tai 360 Joustavat Soft PEX -liitosletkut Lämpötilan esisäätö Asennusreikä: Ø32-36 mm Painehäviö 260 kpa - 0,2 l/s Kromattu :1

7 FMM 9000E E II KEITTIÖHANA KÄSISUIHKUIN joka estää paineiskut ja putkien paukkumiset. Cold start-energiansäästötoiminto Eco plus- vedensäästötoiminto 5 vuoden painetakuu Juoksuputken rajoitus valittavissa 60, 85, 110 tai 360 Joustavat Soft PEX -liitosletkut Lämpötilan esisäätö Asennusreikä: Ø32-36 mm Painehäviö 260 kpa - 0,2 l/s Kromattu E II KEITTIÖHANA PK-VENTTIILEIN JA KÄSISUIHKUIN joka estää paineiskut ja putkien paukkumiset. Cold start-energiansäästötoiminto Eco plus- vedensäästötoiminto 5 vuoden painetakuu Juoksuputken rajoitus valittavissa 60, 85, 110 tai 360 Joustavat Soft PEX -liitosletkut Lämpötilan esisäätö Asennusreikä: Ø32-36 mm Painehäviö 260 kpa - 0,2 l/s Kromattu :2

8 1 FMM 9000E 9000E I KEITTIÖHANA joka estää paineiskut ja putkien paukkumiset. Cold start-energiansäästötoiminto Eco plus- vedensäästötoiminto 5 vuoden painetakuu Juoksuputken rajoitus valittavissa 60, 85, 110 tai 360 Joustavat Soft PEX -liitosletkut Lämpötilan esisäätö Asennusreikä: Ø32-36 mm Painehäviö 260 kpa - 0,2 l/s Kromattu E I KEITTIÖHANA PK-VENTTIILEIN joka estää paineiskut ja putkien paukkumiset. Cold start-energiansäästötoiminto Eco plus- vedensäästötoiminto 5 vuoden painetakuu Juoksuputken rajoitus valittavissa 60, 85, 110 tai 360 Joustavat Soft PEX -liitosletkut Lämpötilan esisäätö Asennusreikä: Ø32-36 mm Painehäviö 260 kpa - 0,2 l/s Kromattu :3

9 FMM 9000E E III KEITTIÖHANA joka estää paineiskut ja putkien paukkumiset. Cold start-energiansäästötoiminto Eco plus- vedensäästötoiminto 5 vuoden painetakuu Juoksuputken rajoitus valittavissa 60, 85, 110 tai 360 Joustavat Soft PEX -liitosletkut Lämpötilan esisäätö Asennusreikä: Ø32-36 mm Painehäviö 260 kpa - 0,2 l/s Kromattu E III KEITTIÖHANA PK-VENTTIILEIN joka estää paineiskut ja putkien paukkumiset. Cold start- energiansäästötoiminto Eco plus- vedensäästötoiminto 5 vuoden painetakuu Juoksuputken rajoitus valittavissa 60, 85, 110 tai 360 Joustavat Soft PEX -liitosletkut Lämpötilan esisäätö Asennusreikä: Ø32-36 mm Painehäviö 260 kpa - 0,2 l/s Kromattu :4

10 1 FMM 9000E 9000E KEITTIÖHANA joka estää paineiskut ja putkien paukkumiset Cold Start- energiansäästötoiminto Liitäntä G1/2 alas 5 vuoden painetakuu Huom. juoksuputki tilattava erikseen Painehäviö 130 kpa - 0,2 l/s (12 l/min juoksuputkella) Kromattu Juoksuputki 100 mm, kiinteä, 6 l/min Juoksuputki 150 mm, kiinteä, l/min Juoksuputki 250 mm, 9 l/min Juoksuputki 350 mm, 9 l/min Juoksuputki 450 mm, 9 l/min Juoksuputki 250 mm, 12 l/min Juoksuputki 350 mm, 12 l/min E KEITTIÖHANA joka estää paineiskut ja putkien paukkumiset Cold Start- energiansäästötoiminto Juoksuputken liitosnippa voidaan vaihtaa hanan yläpuolelle 5 vuoden painetakuu Huom. juoksuputki tilattava erikseen Painehäviö 130 kpa - 0,2 l/min (12 l/min juoksuputkella) Kromattu Juoksuputki 100 mm, 6l/min Juoksuputki 150 mm, 6l/min Juoksuputki 250 mm, 9l/min Juoksuputki 350 mm, 9l/min Juoksuputki 450 mm, 9l/min Juoksuputki 250 mm, 12l/min Juoksuputki 350 mm, 12l/min U-juoksuputki :5

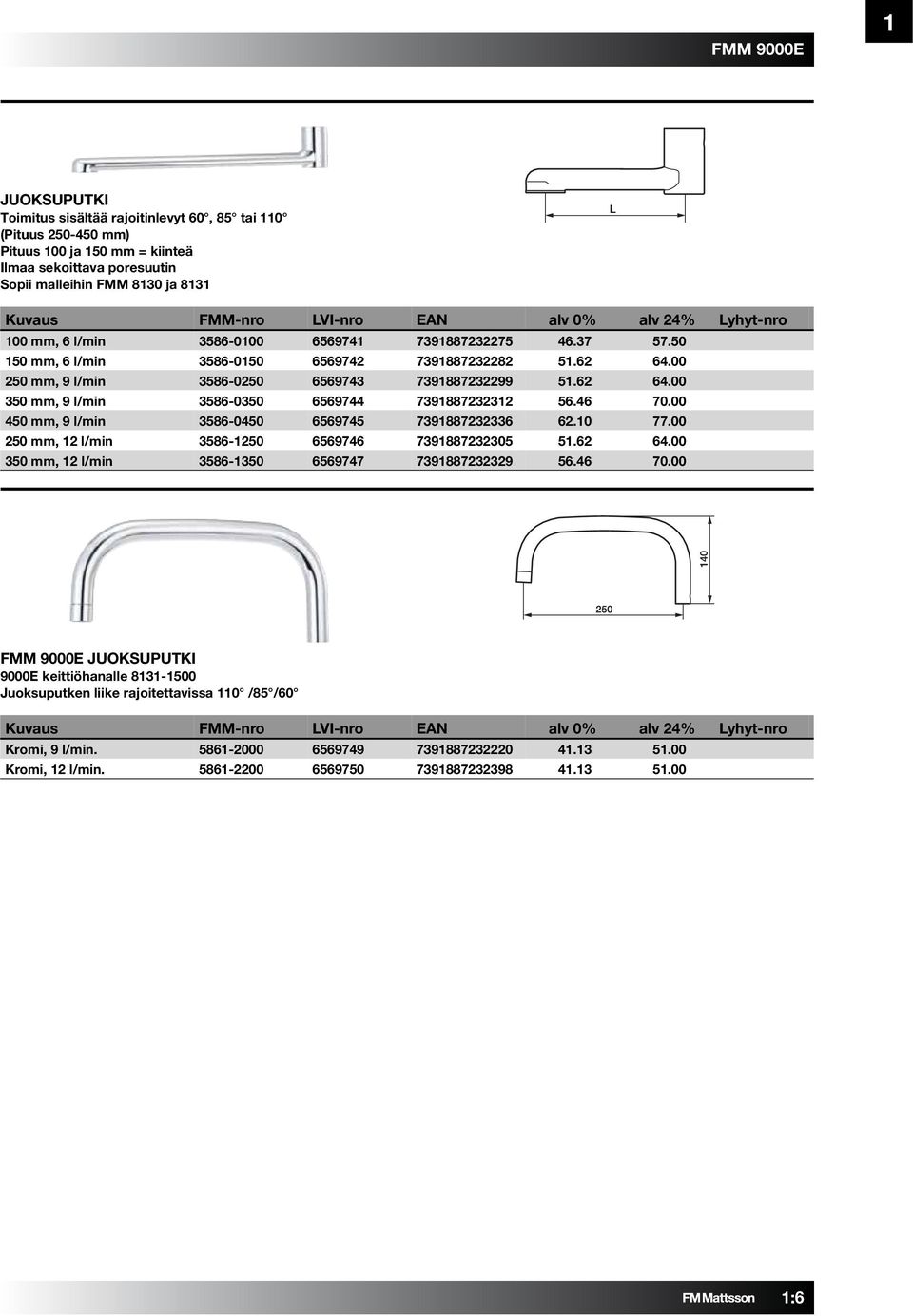

11 FMM 9000E 1 JUOKSUPUTKI Toimitus sisältää rajoitinlevyt 60, 85 tai 110 (Pituus mm) Pituus 100 ja 150 mm = kiinteä Ilmaa sekoittava poresuutin Sopii malleihin FMM 8130 ja 8131 L 100 mm, 6 l/min mm, 6 l/min mm, 9 l/min mm, 9 l/min mm, 9 l/min mm, 12 l/min mm, 12 l/min FMM 9000E JUOKSUPUTKI 9000E keittiöhanalle Juoksuputken liike rajoitettavissa 110 /85 /60 Kromi, 9 l/min Kromi, 12 l/min :6

12 1 FMM 9000E 9000E II PESUALLASHANA ECOSAFE-hana joka estää paineiskut ja putkien paukkumiset Cold start-energiansäästötoiminto Eco plus-vedensäästötoiminto Lämpötilan esisäätö 5 vuoden painetakuu Joustavat Soft PEX -liitosletkut Asennusreikä: Ø33,5 37 mm Painehäviö 50 kpa - 0,1 l/s Kromattu, Ecoplus Kromattu, 5 l/min E II PESUALLASHANA VIPUPOHJAVENTTIILEIN ECOSAFE-hana joka estää paineiskut ja putkien paukkumiset Vipupohjaventtiili, täysmetallinen Cold start-energiansäästötoiminto Eco plus-vedensäästötoiminto Lämpötilan esisäätö 5 vuoden painetakuu Joustavat Soft PEX -liitosletkut Asennusreikä: Ø33,5 37 mm Painehäviö 50 kpa - 0,1 l/s Kromattu, Ecoplus :7

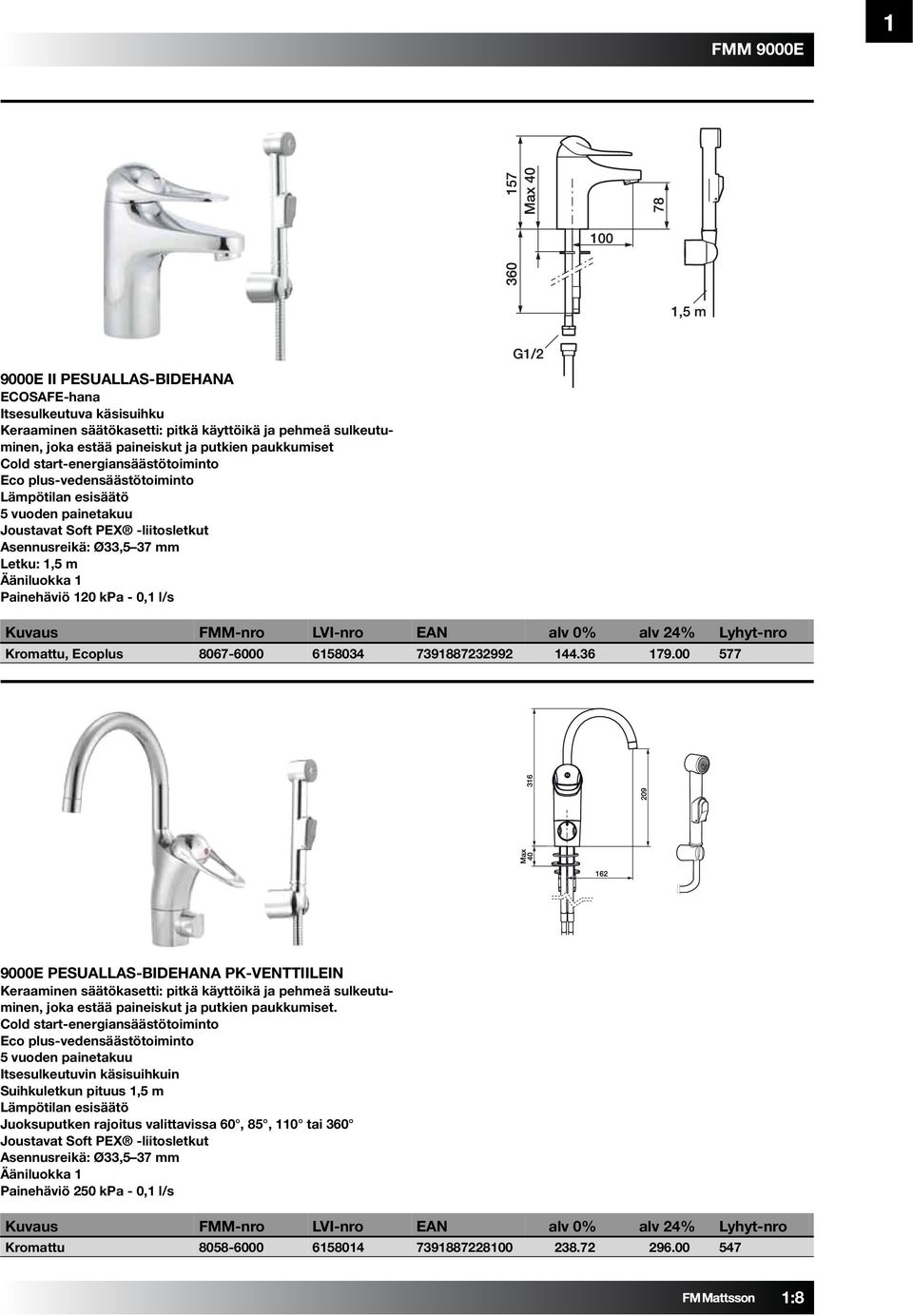

13 FMM 9000E E II PESUALLAS-BIDEHANA ECOSAFE-hana Itsesulkeutuva käsisuihku joka estää paineiskut ja putkien paukkumiset Cold start-energiansäästötoiminto Eco plus-vedensäästötoiminto Lämpötilan esisäätö 5 vuoden painetakuu Joustavat Soft PEX -liitosletkut Asennusreikä: Ø33,5 37 mm Letku: 1,5 m Painehäviö 120 kpa - 0,1 l/s Kromattu, Ecoplus E PESUALLAS-BIDEHANA PK-VENTTIILEIN joka estää paineiskut ja putkien paukkumiset. Cold start-energiansäästötoiminto Eco plus-vedensäästötoiminto 5 vuoden painetakuu Itsesulkeutuvin käsisuihkuin Suihkuletkun pituus 1,5 m Lämpötilan esisäätö Juoksuputken rajoitus valittavissa 60, 85, 110 tai 360 Joustavat Soft PEX -liitosletkut Asennusreikä: Ø33,5 37 mm Painehäviö 250 kpa - 0,1 l/s Kromattu :8

14 1 FMM 9000E 9000E TURVATERMOSTAATTI KYLPYHANA Turvatermostaatti: paineentasaajalla täydennetty termostaattitoiminto Lämpimän käyttöveden turvarajoitus +38ºC ja polttamissuoja, joka sulkee lämpimän käytöveden välittömästi kylmän tulon yllättäen katketessa Suihkuvaihtimena toimivin, sivulle kääntyvin juoksuputkin ja imusuojana toimivin takaiskuventtiilein Eco-vesimäärän säästötoiminto 5 vuoden tasalämpö- ja kalkkitakuu Painehäviö 250kPa - 0,3 l/s juoksuputki kpa - 0,2 l/s suihku Kromattu E TURVATERMOSTAATTI SUIHKUHANA Turvatermostaatti: paineentasaajalla täydennetty termostaattitoiminto Lämpimän käyttöveden turvarajoitus +38ºC ja polttamissuoja, joka sulkee lämpimän käytöveden välittömästi kylmän tulon yllättäen katketessa Liitäntä G 1/2 alaspäin Eco-vesimäärän säästötoiminto 5 vuoden tasalämpö- ja kalkkitakuu Painehäviö 220 kpa - 0,2 l/s Kromattu E TURVATERMOSTAATTI YLÄSUIHKUHANA Turvatermostaatti: paineentasaajalla täydennetty termostaattitoiminto Lämpimän käyttöveden turvarajoitus +38ºC ja polttamissuoja, joka sulkee lämpimän käytöveden välittömästi kylmän tulon yllättäen katketessa Liitäntä G 1/2 ylöspäin yläsuihkulle Eco-vesimäärän säästötoiminto 5 vuoden tasalämpö- ja kalkkitakuu Painehäviö 220 kpa - 0,2 l/s Kromattu :9

15 FMM 9000E E SEINÄHANA Suihkuvaihtimen toimivin, sivulle kääntyvin juoksuputkin ja imusuojana toimivin takaiskuventtiilein Liitäntä G1/2 alas 5 vuoden painetakuu joka estää paineiskut ja putkien paukkumiset Painehäviö 220 kpa - 0,3 l/s juoksuputki, 200 kpa - 0,2 l/s suihku Kromattu E SEINÄHANA joka estää paineiskut ja putkien paukkumiset. Huom. juoksuputki tilattava erikseen Painehäviö 220 kpa - 0,3 l/s juoksuputki, 200 kpa - 0,2 l/s suihku (Ääniluokka 2, käytettäessä vaihdinjuoksuputkea ) Kromattu mm, juoksuputki vaihtimin mm, juoksuputki vaihtimin Vaihdinjuoksuputki :10

16 1 FMM 9000E 9000E SEINÄHANA joka estää paineiskut ja putkien paukkumiset Liitäntä G1/2 alas 5 vuoden painetakuu Ääniluokka Painehäviö 90 kpa - 0,2 l/s (vapaa virtaama) Kromattu E SEINÄHANA joka estää paineiskut ja putkien paukkumiset liitäntä G1/2 ylös 5 vuoden painetakuu Painehäviö 90 kpa - 0,2 l/s (vapaa virtaama) Kromattu :11

17 FMM 9000E 1 ESIHUUHTELUSUIHKU TÄYDELLINEN Astioiden esipesuun Itsesulkeutuva käsisuihku ja kestävä PEX- huuhteluletku Säädettävä seinäkiinnitys mm Suurin käyttöpaine 1,0 MPa Käyttöveden lämpötila 0 80 C Korkeus n mm Letkun pituus 1,3 m Kromattu E ESIHUUHTELUSEKOITIN, TERMOSTAATTINEN Kääntyvä juoksuputki sulkuventtiilein Juoksuputken ulottuma seinästä: 430 mm Suihkuliitännän ulottuma seinästä: 80 mm Kromattu :12

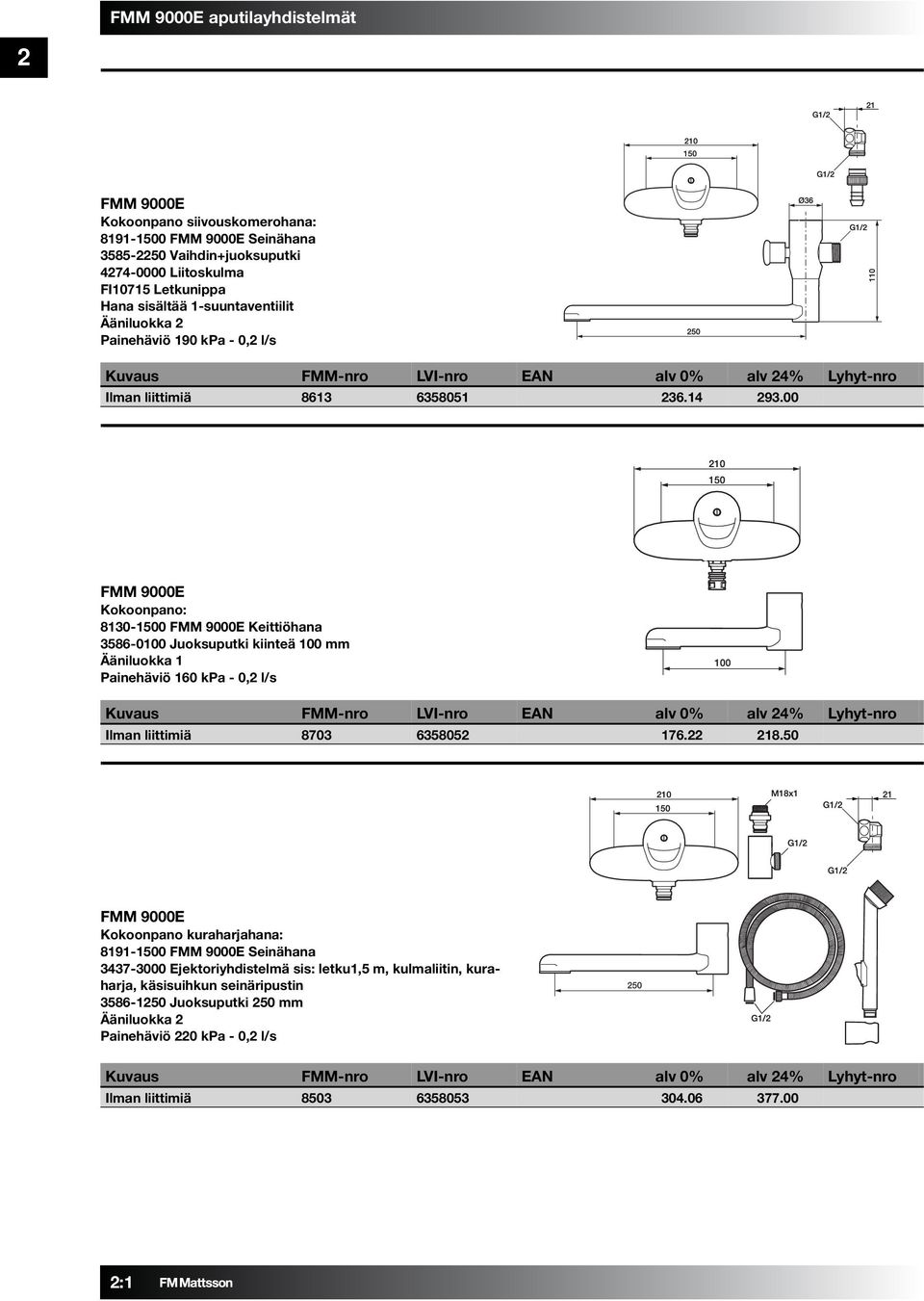

18 FMM 9000E aputilayhdistelmät 2 FMM 9000E Kokoonpano siivouskomerohana: FMM 9000E Seinähana Vaihdin+juoksuputki Liitoskulma FI10715 Letkunippa Hana sisältää 1-suuntaventiilit Ääniluokka 2 Painehäviö 190 kpa - 0,2 l/s Ilman liittimiä FMM 9000E Kokoonpano: FMM 9000E Keittiöhana Juoksuputki kiinteä 100 mm Painehäviö 160 kpa - 0,2 l/s Ilman liittimiä FMM 9000E Kokoonpano kuraharjahana: FMM 9000E Seinähana Ejektoriyhdistelmä sis: letku1,5 m, kulmaliitin, kuraharja, käsisuihkun seinäripustin Juoksuputki 250 mm Ääniluokka 2 Painehäviö 220 kpa - 0,2 l/s 250 Ilman liittimiä :1

19 FMM 9000E aputilayhdistelmät 2 FMM 9000E Kokoonpano letkuliitinhana: FMM 9000E Seinähana FI7780 Imusuoja G1/2xNito FI53507 Letkuliitin AE 1-suuntaventtili x 2 Painehäviö 130 kpa - 0,2 l/s Ilman liittimiä FMM 9000E Kokoonpano pa-hana kääntyvin juoksuputkin: FMM 9000E Keittiöhana Juoksuputki 250 mm HUOM: Juoksuputken liike rajoitettavissa 110/85/60 Painehäviö 160 kpa - 0,2 l/s Ilman liittimiä :2

20 FMM 9000E RH E TURVATERMOSTAATTI KYLPYHANA Turvatermostaatti: paineentasaajalla täydennetty termostaattitoiminto Hyvän otteen antavat uritetut mustat säätökahvat Lämpimän käyttöveden turvarajoitus +38ºC ja polttamissuoja, joka sulkee lämpimän käytöveden välittömästi kylmän tulon yllättäen katketessa Liitäntä G 1/2 alaspäin Eco-vesimäärän säästötoiminto 5 vuoden tasalämpö- ja kalkkitakuu Painehäviö 220 kpa - 0,2 l/s Kromattu, musta E TURVATERMOSTAATTI SUIHKUHANA Turvatermostaatti: paineentasaajalla täydennetty termostaattitoiminto Hyvän otteen antavat uritetut mustat säätökahvat Lämpimän käyttöveden turvarajoitus +38ºC ja polttamissuoja, joka sulkee lämpimän käytöveden välittömästi kylmän tulon yllättäen katketessa Liitäntä G 1/2 alaspäin Eco-vesimäärän säästötoiminto 5 vuoden tasalämpö- ja kalkkitakuu Painehäviö 220 kpa - 0,2 l/s Kromattu, musta E TURVATERMOSTAATTI SUIHKUHANA Turvatermostaatti: paineentasaajalla täydennetty termostaattitoiminto Hyvän otteen antavat uritetut mustat säätökahvat Lämpimän käyttöveden turvarajoitus +38ºC ja polttamissuoja, joka sulkee lämpimän käytöveden välittömästi kylmän tulon yllättäen katketessa Liitäntä G 1/2 ylöspäin Eco-vesimäärän säästötoiminto 5 vuoden tasalämpö- ja kalkkitakuu Painehäviö 220 kpa - 0,2 l/s Kromattu, musta :1

21 FMM 9000E RH E II PESUALLASHANA ECOSAFE-hana Keraaminen säätökasetti; pitkä käyttöikä ja pehmeä sulkeutuminen, joka estää paineiskut ja putkien paukkumiset Cold Start- energiansäästötoiminto 5 vuoden painetakuu Joustavat Soft PEX -liitosletkut Juoksuputken ulkonema: 100 mm Asennusreikä: Ø33,5 37 mm Liitäntäputken pituus: 400 mm Vipu: 150 mm Painehäviö 50 kpa - 0,1 l/s Kromattu, pyörivä liitin G3/ E II PESUALLASHANA VIPUPOHJAVENTTIILEIN ECOSAFE-hana Keraaminen säätökasetti; pitkä käyttöikä ja pehmeä sulkeutuminen, joka estää paineiskut ja putkien paukkumiset Cold Start- energiansäästötoiminto 5 vuoden painetakuu Joustavat Soft PEX -liitosletkut Juoksuputken ulkonema: 100 mm Asennusreikä: Ø33,5 37 mm Liitäntäputken pituus: 400 mm Vipu: 150 mm Painehäviö 50 kpa - 0,1 l/s Kromattu :2

22 FMM 9000E RH E II PESUALLAS-BIDEHANA ECOSAFE-hana Keraaminen säätökasetti; pitkä käyttöikä ja pehmeä sulkeutuminen, joka estää paineiskut ja putkien paukkumiset Itsesulkeutuva käsisuihku Cold Start- energiansäästötoiminto 5 vuoden painetakuu Joustavat Soft PEX -liitosletkut Juoksuputken ulkonema: 100 mm Asennusreikä: Ø33,5 37 mm Liitäntäputken pituus: 400 mm Letku: 1,5 m Vipu: 150 mm Painehäviö 110 kpa - 0,1 l/s Kromattu :3

23 FMM 9000E RH E II KEITTIÖHANA joka estää paineiskut ja putkien paukkumiset. Cold Start-energiansäästötoiminto Vedensäästötoiminto 5 vuoden painetakuu Korkea, kääntyvä juoksuputki. Juoksuputken rajoitus valittavissa 60, 85, 110 tai 360 Joustavat Soft PEX -liitosletkut Lämpötilan ja virtaaman esisäätö Asennusreikä: Ø32-36 mm Painehäviö 0,2 l/s kpa Vipu: 150 mm kromattu E II KEITTIÖHANA PK-VENTTIILEIN joka estää paineiskut ja putkien paukkumiset. Cold Start-energiansäästötoiminto Vedensäästötoiminto 5 vuoden painetakuu Korkea, kääntyvä juoksuputki. Juoksuputken rajoitus valittavissa 60, 85, 110 tai 360 Joustavat Soft PEX -liitosletkut Lämpötilan ja virtaaman esisäätö Asennusreikä: Ø32-36 mm Painehäviö 0,2 l/s kpa Vipu: 150 mm kromattu :4

24 FMM 9000E RH E KYLPYHANA Suihkuvaihtimen toimivin, sivulle kääntyvin juoksuputkin ja imusuojana toimivin takaiskuventtiilein Liitäntä G1/2 alas 5 vuoden painetakuu joka estää paineiskut ja putkien paukkumiset Vipu: 150 mm (12 l/min juoksuputkella) Painehäviö 220 kpa - 0,3 l/s juoksuputki, 200 kpa - 0,2 l/s suihku Kromattu E KEITTIÖHANA joka estää paineiskut ja putkien paukkumiset 5 vuoden painetakuu Vipu: 150 mm Huom! Juoksuputki tilattava erikseen Painehäviö 160 kpa - 0,2 l/s (12 l/min juoksuputkella) Kromattu Juoksuputki 100 mm, kiinteä, 6 l/min Juoksuputki 150 mm, kiinteä, l/min Juoksuputki 250 mm, 9 l/min Juoksuputki 350 mm, 9 l/min Juoksuputki 450 mm, 9 l/min Juoksuputki 250 mm 12 l/min Juoksuputki 350 mm 12 l/min :5

25 FMM 9000E yhdistelmät 4 FMM 9000E KYLPYHANA SUIHKUSETEIN Kokoonpano: FMM 9000E kylpyhana FMM 9000E suihkusetti, 1 suihkumuoto Painehäviö 250 kpa - 0,2 l/s Ilman liittimiä FMM 9000E KYLPYHANA HIEROVIN KÄSISUIHKUSETEIN Kokoonpano: FMM 9000E kylpyhana FMM 9000E suihkusetti, 3 suihkumuotoa Painehäviö 250 kpa - 0,2 l/s Ilman liittimiä :1

26 FMM 9000E yhdistelmät 4 FMM 9000E SUIHKUHANA SUIHKUSETEIN Kokoonpano: FMM 9000E suihkuhana, liitos alas FMM 9000E suihkusetti, 1 suihkumuoto Painehäviö 250 kpa - 0,2 l/s Ilman liittimiä FMM 9000E SUIHKUHANA KÄSISUIHKUIN Kokoonpano: FMM 9000E suihkuhana, liitos alas 7790 Imusuoja G1/ Paineletku 1500 mm Käsisuihku, kromattu käsisuihkun seinäpidike Painehäviö 250 kpa - 0,2 l/s Ilman liittimiä :2

27 FMM 9000E yhdistelmät 4 FMM 9000E SUIHKUHANA JUOKSUPUTKIN, KÄSISUIHKUIN JA BIDESUIHKUIN Kokoonpano: FMM 9000E suihkuhana, liitos alas Suihkuvaihdin G1/ AE Kulmaliitin G1/ G Ejektorijuoksuputki D FMM 9000E suihkusetti, 1 suihkumuoto Itsesulkeutuva käsisuihku Paineletku G1/2, 1,5m kromattu Seinäpidike Painehäviö 250 kpa - 0,2 l/s Ilman liittimiä :3

28 FMM Garda 5 GARDA I KEITTIÖHANA joka estää paineiskut ja putkien paukkumiset. Patentoitu rakenne, 5-vuoden painetakuu! Vesimäärän ja lämpötilan esisäätö Juoksuputken rajoitus valittavissa 60, 85, 110 tai 360 Asennusreikä: Ø mm Hanan kokonaiskorkeus 330 mm Ääniluokka 2 Painehäviö 300 kpa - 0,2 l/s Kromattu GARDA I KEITTIÖHANA PK-VENTTIILEIN joka estää paineiskut ja putkien paukkumiset. Patentoitu rakenne, 5-vuoden painetakuu! Vesimäärän ja lämpötilan esisäätö Juoksuputken rajoitus valittavissa 60, 85, 110 tai 360 Pesukoneventtiili kytketty kylmään, mutta vaihdettavissa lämpimään tuloveteen Asennusreikä: Ø mm Hanan kokonaiskorkeus 345 mm Painehäviö 300 kpa - 0,2 l/s Kromattu :1

29 FMM Garda 5 GARDA II KEITTIÖHANA joka estää paineiskut ja putkien paukkumiset. Patentoitu rakenne, 5-vuoden painetakuu! Vesimäärän ja lämpötilan esisäätö Juoksuputken rajoitus valittavissa 60, 85, 110 tai 360 Asennusreikä: Ø mm Hanan kokonaiskorkeus 405 mm Ääniluokka 2 Painehäviö 300 kpa - 0,2 l/s Kromattu GARDA II KEITTIÖHANA PK-VENTTIILEIN joka estää paineiskut ja putkien paukkumiset. Patentoitu rakenne, 5-vuoden painetakuu! Vesimäärän ja lämpötilan esisäätö Juoksuputken rajoitus valittavissa 60, 85, 110 tai 360 Pesukoneventtiili kytketty kylmään, mutta vaihdettavissa lämpimään tuloveteen Asennusreikä: Ø mm Hanan kokonaiskorkeus 420 mm Painehäviö 300 kpa - 0,2 l/s Kromattu :2

30 FMM Garda 5 GARDA III KEITTIÖHANA joka estää paineiskut ja putkien paukkumiset. Patentoitu rakenne, 5-vuoden painetakuu! Vesimäärän ja lämpötilan esisäätö Juoksuputken rajoitus valittavissa 60, 85, 110 tai 360 Asennusreikä: Ø mm Hanan kokonaiskorkeus 280 mm Ääniluokka 2 Painehäviö 300 kpa - 0,2 l/s Kromattu GARDA III KEITTIÖHANA PK-VENTTIILEIN joka estää paineiskut ja putkien paukkumiset. Patentoitu rakenne, 5-vuoden painetakuu! Vesimäärän ja lämpötilan esisäätö Juoksuputken rajoitus valittavissa 60, 85, 110 tai 360 Pesukoneventtiili kytketty kylmään, mutta vaihdettavissa lämpimään tuloveteen Asennusreikä: Ø mm Hanan kokonaiskorkeus 295 mm Painehäviö 300 kpa - 0,2 l/s Kromattu :3

31 FMM Garda 5 GARDA IV KEITTIÖHANA joka estää paineiskut ja putkien paukkumiset. Patentoitu rakenne, 5-vuoden painetakuu! Vesimäärän ja lämpötilan esisäätö Juoksuputken rajoitus valittavissa 60, 85, 110 tai 360 Asennusreikä: Ø mm Hanan kokonaiskorkeus 280 mm Ääniluokka 2 Painehäviö 300 kpa - 0,2 l/s Kromattu GARDA IV KEITTIÖHANA PK-VENTTIILEIN joka estää paineiskut ja putkien paukkumiset. Patentoitu rakenne, 5-vuoden painetakuu! Vesimäärän ja lämpötilan esisäätö Juoksuputken rajoitus valittavissa 60, 85, 110 tai 360 Pesukoneventtiili kytketty kylmään, mutta vaihdettavissa lämpimään tuloveteen Asennusreikä: Ø mm Hanan kokonaiskorkeus 295 mm Painehäviö 300 kpa - 0,2 l/s Kromattu :4

32 FMM Garda 5 GARDA KEITTIÖHANA joka estää paineiskut ja putkien paukkumiset. Patentoitu rakenne, 5-vuoden painetakuu! Vesimäärän ja lämpötilan esisäätö Juoksuputken liikerajoitus 110º Asennusreikä: Ø mm Painehäviö 300 kpa - 0,2 l/s Kromattu GARDA KEITTIÖHANA PK-VENTTIILEIN joka estää paineiskut ja putkien paukkumiset. Patentoitu rakenne, 5-vuoden painetakuu Vesimäärän ja lämpötilan esisäätö Juoksuputken liikerajoitus 110º Pesukoneventtiilin kytketty kylmään, mutta vaihdettavissa lämpimään tuloveteen Asennusreikä: Ø mm Painehäviö 300 kpa - 0,2 l/s Kromattu :5

33 FMM Garda 5 GARDA PESUALLASHANA joka estää paineiskut ja putkien paukkumiset. Patentoitu rakenne, 5-vuoden painetakuu! Vesimäärän ja lämpötilan esisäätö Asennusreikä: mm Painehäviö 65 kpa - 0,1 l/s Kromattu GARDA PESUALLASHANA KOROTETTU MALLI joka estää paineiskut ja putkien paukkumiset. Patentoitu rakenne, 5-vuoden painetakuu! Vesimäärän ja lämpötilan esisäätö Asennusreikä: mm Painehäviö 65 kpa - 0,1 l/s Kromattu :6

34 FMM Garda 5 GARDA PESUALLASHANA POHJAVENTTIILEIN joka estää paineiskut ja putkien paukkumiset. Patentoitu rakenne, 5-vuoden painetakuu! Vesimäärän ja lämpötilan esisäätö Asennusreikä: mm Kromattu metallinen pohjaventtiilin tulppa ja kansi Painehäviö 65 kpa - 0,1 l/s Kromattu GARDA PESUALLASHANA PUSH-DOWN POHJAVENTTIILEIN joka estää paineiskut ja putkien paukkumiset. Patentoitu rakenne, 5-vuoden painetakuu! Vesimäärän ja lämpötilan esisäätö Asennusreikä: mm Kromattu metallinen pohjaventtiilin tulppa ja kansi Painehäviö 65 kpa - 0,1 l/s Kromattu :7

35 FMM Garda 5 GARDA PESUALLASHANA VIPUPOHJAVENTTIILEIN joka estää paineiskut ja putkien paukkumiset. Patentoitu rakenne, 5-vuoden painetakuu! Vesimäärän ja lämpötilan esisäätö Asennusreikä: mm Metallinen kromattu vipupohjaventtiili Painehäviö 65 kpa - 0,1 l/s Kromattu GARDA PESUALLAS-BIDEHANA joka estää paineiskut ja putkien paukkumiset. Patentoitu rakenne, 5-vuoden painetakuu! Vesimäärän ja lämpötilan esisäätö Bidékäsisuihkuin Asennusreikä: mm Painehäviö 150 kpa - 0,1 l/s Kromattu :8

36 FMM Garda 5 GARDA PESUALLAS-BIDEHANA PK-VENTTIILEIN joka estää paineiskut ja putkien paukkumiset. Patentoitu rakenne, 5-vuoden painetakuu! Vesimäärän ja lämpötilan esisäätö Bidékäsisuihkuin Pesukoneventtiili kytketty kylmään, mutta vaihdettavissa lämpimään tuloveteen Asennusreikä: mm Painehäviö 150 kpa - 0,1 l/s Kromattu :9

37 FMM Garda GARDA TURVATERMOSTAATTI SUIHKUHANA Turvatermostaatti: paineentasaajalla täydennetty termostaattitoiminto Lämpimän käyttöveden turvarajoitus +38ºC ja polttamissuoja, joka sulkee lämpimän käyttöveden välittömästi kylmän tulon yllättäen katketessa Liitäntä G1/2 alaspäin 5 vuoden tasalämpö- ja kalkkitakuu Painehäviö 110 kpa - 0,2 l/s 5 Kromattu GARDA TURVATERMOSTAATTI SUIHKUHANA Turvatermostaatti: paineentasaajalla täydennetty termostaattitoiminto Lämpimän käyttöveden turvarajoitus +38ºC ja polttamissuoja, joka sulkee lämpimän käyttöveden välittömästi kylmän tulon yllättäen katketessa Liitäntä G1/2 ylöspäin yläsuihkulle 5 vuoden tasalämpö- ja kalkkitakuu Painehäviö 110 kpa - 0,2 l/s Kromattu GARDA TURVATERMOSTAATTI KYLPYHANA Turvatermostaatti: paineentasaajalla täydennetty termostaattitoiminto Lämpimän käyttöveden turvarajoitus +38ºC ja polttamissuoja, joka sulkee lämpimän käyttöveden välittömästi kylmän tulon yllättäen katketessa Suihkuvaihtimena toimivin - sivulle kääntyvin - juoksuputkin ja imusuojana toimivin takaiskuventtiilein 5 vuoden tasalämpö- ja kalkkitakuu Painehäviö 270 kpa - 0,3 l/s Kromattu :10

38 FMM 9000 muut hanat REIKÄINEN TERMOSTAATTIHANA KYLPYAMMEEN REUNAAN Painevakautettu Erilliset säätimet virtaamalle, lämpötilalle ja vaihtimelle Suihku ja ammejuoksuputki Kromattu Ilman juoksuputkea TERMOSTAATTIHANA SUIHKUKAAPPIIN Painevakautettu termostaattihana Kromattu :1

39 FMM suihkusetit E KÄSISUIHKUSETTI Kromattu Kalkkia hylkivä käsisuihkun siivilä, siivilän läpimitta 80 mm Säästövirtaama max 9 l/min Suihkuletkun 1,75 m Suihkutangossa säädettävä asennusväli Saippuakuppi 1 suihkutoiminto Kromattu E 3s KÄSISUIHKUSETTI Kromattu Kalkkia hylkivä käsisuihkun siivilä, siivilän läpimitta 80 mm Säästövirtaama max 9l /min Suihkuletkun pituus 1,75 m Suihkutangossa säädettävä asennusväli Saippuakuppi 3 suihkutoimintoa Kromattu :1

40 FMM suihkusetit E XL KÄSISUIHKUSETTI Kromattu Kalkkia hylkivä käsisuihkun siivilä, siivilän läpimitta 80 mm Säästövirtaama max 9 l/min Suihkuletkun pituus 1,75 m Suihkutanko 1000 mm Suihkutangossa säädettävä asennusväli Saippuakuppi 1 suihkutoiminto Kromattu E 3s XL KÄSISUIHKUSETTI Kromattu Kalkkia hylkivä käsisuihkun siivilä, siivilän läpimitta 80 mm Säästövirtaama max 9 l/min Suihkuletkun pituus 1,75 m Suihkutangossa säädettävä asennusväli Saippuakuppi 3 suihkutoimintoa Kromattu :2

41 FMM suihkusetit 7 GARDA KÄSISUIHKUSETTI Kromattu Kalkkia hylkivä käsisuihkun siivilä, siivilän läpimitta 95 mm Säästövirtaama max 12 l/min Suihkuletkun pituus 1,75 m Suihkutangossa säädettävä asennusväli Saippuakuppi 1 suihkutoiminto Kromattu GARDA 3s KÄSISUIHKUSETTI Kromattu Kalkkia hylkivä käsisuihkun siivilä, siivilän läpimitta 95 mm Säästövirtaama max 12 l/min Suihkuletkun pituus 1,75 m Suihkutangossa säädettävä asennusväli Saippuakuppi 3 suihkutoimintoa Kromattu :3

42 FMM suihkusetit 7 ELBE KÄSISUIHKUSETTI Kromattu Kalkkia hylkivä käsisuihkun siivilä, siivilän läpimitta 95 mm Säästövirtaama max 12 l/min Suihkuletkun pituus 1,75 m Suihkutangossa säädettävä asennusväli Saippuakuppi 1 suihkutoiminto Kromattu ELBE 3s KÄSISUIHKUSETTI Kromattu Kalkkia hylkivä käsisuihkun siivilä, siivilän läpimitta 95 mm Säästövirtaama max 12 l/min Suihkuletkun pituus 1,75 m Suihkutangossa säädettävä asennusväli Saippuakuppi 3 suihkutoimintoa Kromattu :4

43 FMM suihkusetit 7 EBRO 3s KÄSISUIHKUSETTI Kromattu Kalkkia hylkivä käsisuihkun siivilä, siivilän läpimitta 120 mm Säästövirtaama max 12 l/min Suihkuletkun pituus 1,75 m Kaksikuppinen saippuakuppi 3 suihkutoimintoa, joista yksi hellä Baby Spray Kromattu VENADO KÄSISUIHKUSETTI Kromattu Siivilän läpimitta 78 mm Säästövirtaama max 9 l/min Suihkuletku 1,5 m Kiinteä asennusväli 610 mm Saippuakuppi 1 suihkutoiminto Kromattu, muovipakkaus Kromattu, kartonkipakkaus :5

44 FMM yläsuihkusetit E YLÄ- JA KÄSISUIHKUSETTI Kromattu Yläsuihkun siivilän läpimitta 200 mm, kalkkia hylkivät siivilät Säästövirtaama max 12 l/min Suihkuletkun pituus 1,75m Korkeus 1120 mm Säädettävä seinäkiinnike Erikoissuuri saippuahylly 2 toiminen käsisuihkul Kromattu E YLÄ- JA KÄSISUIHKUSETTI LIITOSSARJOIN Liitossarjoin Kromattu Yläsuihkun siivilän läpimitta 200 mm, kalkkia hylkivät siivilät Säästövirtaama max 12 l/min Suihkuletku 1,75 m Korkeus 1120 mm Säädettävä seinäkiinnike Erikoissuuri saippuahylly 2 toiminen käsisuihku Kromattu :1

45 FMM yläsuihkusetit 8 GARDA YLÄ- JA KÄSISUIHKUSETTI Kromattu Yläsuihkun toimintakorkeus säädettävissä teleskooppitoiminnolla, säätö mm Yläsuihkun siivilän läpimitta 200 mm, kalkkia hylkivät siivilät Säästövirtaama max 12 l/min Suihkuletku 1,75 m Saippuahylly Kromattu EBRO YLÄ- JA KÄSISUIHKUSETTI Kromattu Yläsuihkun siivilän läpimitta 180 mm, kalkkia hylkivät siivilät Säästövirtaama max 12 l/min Suihkuletku 1,75 m Saippuakuppi Korkeus 1120 mm Säädettävä seinäkiinnike 1 suihkutoiminto Kromattu :2

46 FMM yläsuihkusetit 8 EBRO YLÄ- JA KÄSISUIHKUSETTI LIITOSSARJOIN Liitossarjoin Kromattu Yläsuihkunsiivilän läpimitta 180 mm, kalkkia hylkivät siivilät Säästövirtaama max 12 l/min Suihkuletku 1,75 m Saippuakuppi Korkeus 1120 mm Säädettävä seinäkiinnike 1 suihkutoiminto Kromattu :3

47 FMM suihkupaneelit SUIHKUPANEELI Suihkupaneeli sisäänrakennetuin termostaattisekoittimin paineentasaajalla Lämpötilanrajoitin max. 38C (tai jokin muu haluttu maksimilämpötila) Paristokäyttöinen elektroninen ohjaus Virtaamanrajoitin 12 l/min Varustettu kuulasuluin ja saippuakupein Pulverilakattua alumiinia Leveys 200 mm Syvyys 120 mm Painehäviö 170 kpa - 0,2 l/s 9 Valkoinen SUIHKUPANEELI Suihkupaneeli sisäänrakennetuin termostaattisekoittimin paineentasaajalla Käsisuihkuin Lämpötilanrajoitin max. 38C (tai jokin muu haluttu maksimilämpötila) Paristokäyttöinen elektroninen ohjaus Virtaamanrajoitin 12 l/min Varustettu kuulasuluin ja saippuakupein Pulverilakattua alumiinia Leveys 200 mm Syvyys 120 mm Painehäviö 170 kpa - 0,2 l/s Valkoinen :1

48 FMM suihkupaneelit 9 SUIHKUPANEELI Suihkupaneeli esisekoitetulle vedelle Paristokäyttöinen elektroninen ohjaus Virtaamanrajoitin 12 l/min Varustettu kuulasuluin ja saippuakupein Pulverilakattua alumiinia Leveys 200 mm Syvyys 120 mm Painehäviö 170 kpa - 0,2 l/s Valkoinen PATTERIELIMINAATTORI 12 V AC/9 V DC Asennetaan suihkupaneeleihin FMM 9360, 9365, 9368 vaihdettaessa paristovirrasta verkkovirralle Käytetään yhdessä muuntajan kanssa MUUNTAJA 230 V AC/12 V AC. 15 W Kiinteä asennus 1-10 suihkupaneelille (FMM 9360,9365, 9368) Patterieliminaattori vaaditaan jokaiselle paneelille :2

49 FMM suihkuhanojen tarvikkeet YLÄPUTKEN JATKOPUTKI Ebro ja 9000E yläsuihkuille Pituus 950 mm Pidentää 140mm vakioputken tilalle asennettuna Kromattu YLÄSUIHKUPUTKEN LIITOSSARJA FLEXI Kromattu FMM-yläsuihkujen joustava liitossarja hanarungoille, joissa on G1/2 liitäntäkierre alaspäin Letkun pituus 75 cm Seinäkiinnike Kromattu YLÄSUIHKUN LIITOSPUTKI Kromattu Yhdysputki FMM-yläsuihkuille FMM-suihkuhanarungoista, joissa on G1/2 lähtö alaspäin Kromattu :1

50 FMM suihkutarvikkeet KÄSISUIHKU 9000E 1 suihkutoiminto Kalkkia hylkivä siivilä, läpimitta 80 mm Säästövirtaama max 9 l/min Kromattu KÄSISUIHKU 9000E 3s 3 suihkutoimintoa Kalkkia hylkivä siivilä, läpimitta 80 mm Säästövirtaama max 9 l/min Kromattu KÄSISUIHKU 9000E YLÄSUIHKULLE suihkutoimintoa Yläsuihkulle 9392 Kalkkia hylkivä siivilä, läpimitta 75 mm Säästövirtaama max 12 l/min Kromattu KÄSISUIHKU GARDA 1 suihkutoiminto Kalkkia hylkivä siivilä, läpimitta 95 mm Säästövirtaama max 12 l/min Kromattu :1

51 FMM suihkutarvikkeet KÄSISUIHKU GARDA 3s 3 suihkutoimintoa Kalkkia hylkivä siivilä, läpimitta 95 mm Säästövirtaama max 12 l/min Kromattu KÄSISUIHKU GARDA FMM Garda Teleskooppisuihkuun 9395 SoftAir-toiminnolla miellyttävän pehmeä suihku Suihkusiivilän läpimitta 105 mm Säästövirtaama max 12 l/min G1/2 11 Kromattu KÄSISUIHKU GARDA ECO FMM Garda Teleskooppisuihkuun 9395 SoftAir-toiminnolla miellyttävän pehmeä suihku Suihkusiivilän läpimitta 105 mm Säästövirtaama max 6 l/min G1/2 Kromattu KÄSISUIHKU ELBE 1 suihkutoiminto Kalkkia hylkivä siivilä, läpimitta 95 mm Säästövirtaama max 12 l/min Kromattu :2

52 FMM suihkutarvikkeet KÄSISUIHKU ELBE 3 suihkutoimintoa Kalkkia hylkivä siivilä, läpimitta 95 mm Säästövirtaama max 12 l/min Kromattu KÄSISUIHKU COMBI Ebro ja Garonne yläsuihkuille Kalkkia hylkivä siivilä Säästövirtaama max 12 l/min Kromattu KÄSISUIHKU EBRO BABY SPRAY 3 suihkutoimintoa mm. hellävarainen "vauvasuihku" Kalkkia hylkivä siivilä Säästövirtaama max 12 l/min Kromattu KÄSISUIHKU VENADO 1 suihkutoiminto Säästövirtaama max 9 l/min Suihkusettiin FMM 9315 Kromattu :3

53 FMM suihkutarvikkeet SUIHKUSIIVILÄ GARONNE Siivilän läpimitta 180 mm Kuulanivel Kalkkia hylkivä siiviläosa Säästövirtaama max 12 l/min Kromattu SUIHKUSIIVILÄ EBRO Siivilän läpimitta 180 mm Kuulanivel Kalkkia hylkivä siiviläosa Säästövirtaama max 12 l/min Kromattu G1/2 SUIHKUSIIVILÄ GARDA Siivilän läpimitta 200 mm Kalkkia hylkivä siivilä Säästövirtaama max 12 l/min Kromattu SEINÄPIDIKE KÄSISUIHKULLE kromattu Kromattu ITSESULKEUTUVA KÄSISUIHKU Pesuallasbidéhanoille, G1/2 Kromattu Kromattu :4

54 FMM tarvikkeet SUIHKULETKU Cromoflex G1/2 1,25m ,5m (kartonkipakk.) ,5m (muovipussi) ,75m (kartonkipakk.) ,75m (muovipussi) ,0m PAINELETKU BIDÉ- KÄSISUIHKULLE Kromattu G1/2 x 1,5m G1/2 x 2,0m 1,5m ,0m LÄPIVIENTIHOLKKI BIDÉLETKULLE Bidéletkulle Kromattu E SHAMPPOOHYLLY Kätevä shamppoohylly 9000E-sarjaan. Kromattu :1

55 FMM tarvikkeet 9000E SAIPPUATELINE yläsuihkusettiin Sopii suihkutankoon Ø18 ja Ø24. Kromattu Ø E SAIPPUATELINE FMM 9000E suihkusettiin Läpinäkyvä Ø18, Ø24 12 Ø SAIPPUATELINE Irrotettavin pohjalevyin. Sopii suihkutankoon Ø18 ja Ø24. Kromattu Ø18, Ø24 SAIPPUATELINE Kromattu saippuateline. Sopii suihkutankoon Ø18 ja Ø24. Ø125 Kromattu Läpinäkyvä :2

56 FMM tarvikkeet 9000E EJEKTORILIITIN, LETKU JA KÄSISUIHKU Kromattu E EJEKTORILIITIN, KURAHARJA JA LETKU Ejektoriliitin letkukulmalla, kuraharja (valkoinen) seinäripustimin sekä letku 1,5m. Sopii seinähanoille 8130 ja 8131 Ejektoriliittimeen voi liittää juoksuputkia 3586-xxxx Kromattu E VIPUHANAN VIPU, 90 mm Vivun pituus 90 mm Kromattu E VIPUHANAN VIPU, 150 mm Vivun pituus 150 mm Kromattu :3

57 FMM hanojen varaosat LAUTASVENTTIILI FMM 9000, Garda ja Origo KERAAMINEN KÄYTTÖVENTTIILI FMM 9000E termostaattihanat KERAAMINEN KÄYTTÖVENTTIILI FMM Garda, Iseo ja Garbo termostaattihanat LAUTASVENTTIILI FMM 9000E termostaattihanat SÄÄTÖKAHVAT FMM 9000E termostaattihanalle. Lämmönsäätökahva Käyttöventtilikahva :1

58 FMM hanojen varaosat LÄMMÖNSÄÄTÖOSA TÄYDELLINEN, TERMOSTAATTIHANALLE FMM 9000, Garda, Origo, 9000E SUODATINSARJA Termostaattihanoille SUUNTAVENTTIILI Termostaattisille seinähanoille JUOKSUPUTKEN TIIVISTEET KEITTIÖHANOILLE 9000, Garda Iseo JUOKSUPUTKEN RAJOITINOSA FMM keittiöhana FMM Garda keittiöhanat JUOKSUPUTKEN LIIKKEENRAJOITUSOSAT FMM 9000E ja Garda. Tiivistein :2

59 FMM hanojen varaosat SÄÄTÖOSA TÄYDELLINEN VIPUHANOILLE Garbo/Iseo , Garda E, Cold Start E, Eco Plus vakio PESUKONEVENTTIILIN RUNKO FMM 9000, Garda ja 9000E - hanat PESUKONEVENTTIILI KAHVOIN FMM 9000E :3

60 FMM hanojen varaosat PORESUUTIN FMM Garda vipuhanoille PORESUUTIN FMM 9000E keittiöhanalle. sk 9 l/min. Kromattu PORESUUTIN FMM 9000E pesuallashanalle. uk 6 l/min. 13 Kromattu PORESUUTIN FMM Garda kylpyhanalle PORESUUTIN FMM 9000E kylpyhanalle. Kromattu :4

61 FMM hanojen varaosat VARAOSAPAKKI 3705MINI varaosapakki sisältää yleisimmät FMM 9000, 9000E ja Garda hanojen varaosat sekä työkalut. Kuvaus FMM-nro LVI-nro EAN Kpl alv 0% alv 24% VARAOSAPAKKI 3705MINI Kuvaus Laatikko E pa-hanat poresuutin E ke-hanat poresuutin E kylpyhanat poresuutin E term. käyttöventtiili laut. Garda term. keraam. käyttöv E term.keraam. käyttöv /Garda uratiivistepari FMM term. lämmönsäätöosa E/Garda jp:n rajoitusosat ja tiiv /Garda säätökasetti E säätökasetti Ecoplus FMM pk-venttiili Garda kylpyhana poresuutin Garda vipuh. poresuutin E huoltotyökalu Holkkiavain, taipuisa (9mm ja 10mm) Garda vipuh. pores. avain Garda kylpyh. pores. avain /Garda huoltoavain :5

62 FMM kuivaustelineet ja vesipostihanat KUIVAUSTELINE Vesikiertoinen Asennuskätisyys valittavissa Irralliset seinäkiinnikkeet seinätiivisteellä Lämmönluovutus/Δt W (54 kcal/h) Ulkonema seinästä: 70 mm Säätö- ja paluuventtiilein, suorat DN10 14 KUIVAUSTELINE Vesikiertoinen Asennuskätisyys valittavissa Irralliset seinäkiinnikkeet seinätiivisteellä Lämmönluovutus/Δt W (90 kcal/h) Ulkonema seinästä: 70 mm Säätö- ja paluuventtiilein, suorat DN10 14:1

63 FMM kuivaustelineet ja vesipostihanat KUIVAUSTELINE Vesikiertoinen Asennuskätisyys valittavissa Irralliset seinäkiinnikkeet seinätiivisteellä Lämmönluovutus/Δt W (134 kcal/h) Ulkonema seinästä: 70 mm Säätö- ja paluuventtiilein Säätö- ja paluuventtiilein, suorat DN10 14 KUIVAUSTELINE Vesikiertoinen Kromattu Irralliset seinäkiinnikkeet tiivistein Teho Δt W (27 kcal/h) Säätö- ja paluuventtiilein Säätö- ja paluuventtiilein, suorat DN10 14:2

64 FMM kuivaustelineet ja vesipostihanat VESIPOSTIHANA KYLMÄLLE- JA LÄMPIMÄLLE VEDELLE Kylmälle- ja lämpimälle vedelle Tyyppihyväksytty Mattakromattu Suurin seinän paksuus mm 14 VESIPOSTIHANA Itsetyhjentyvä Jäätymissuojattu Tyyppihyväksytty Mattakromattu Suurin seinän paksuus mm Suurin seinän paksuus mm Suurin seinän paksuus 1000 mm AVAIN Vesipostihanoille :3

65 FMM pesukoneventtiilit PESUKONEVENTTIILI, TASOASENNUSMALLI Astian- ja pyykinpesukoneelle Keraamisin sulkuventtiilein Avautumiskulma 60 kiinni- ja aukiasentojen välillä Kromattu PESUKONEVENTTIILI, SEINÄASENNUS Astian- ja pyykinpesukoneelle Keraamisin sulkuventtiilein Avautumiskulma 60 kiinni- ja aukiasentojen välillä Kromattu PESUKONEHANA LETKULIITTIMIN Kokoonpano: pesukoneventtiili 7780 imusuoja G1/2 Nito pikaliitinpesä- letkuliitinpesä 13mm 15 ilman liitintä PESUKONEHANA IMUSUOJIN Kokoonpano: pesukoneventtiili 7790 imusuoja G1/2 sk/uk ilman liittimiä :1
