1 Roofing Sikaplan VGWT vesikate mekaanisesti kiinnitettynä Suunnitteluohje

2 Suunnitteluohje Sikaplan VGWT Pohjoismaiden olosuhteisiin kehitetty vesikatekermi, jolla on parannettu kylmyyden ja tulipalon kestävyys 1 Yleistä Materiaalistandardi Väri Käyttöalueet Kestävyys Seisova vesi Säännökset / Standardit Ohjeet koskien piirustuksia 4 2 Yleiset ohjeet koskien asennusta 5 3 Suojakerros ja migraatiosulku Suojakerros Palosuojakerros Laakerointikerros Suojakerros vesikatteen päällä Migraatiosulku 6 4 Standardi kattorakenteet Lämmöneristys yhdessä migraatiosulun tai suojakerroksen kanssa, ei-tuuletettu katto Lämmöneristys mineraalivillasta ilman migraatiosulkua tai suojakerrosta, ei-tuuletettu katto Ilman lämmöneristystä, suoraan kantavan rakenteen päälle yhdessä migraatiosulun tai suojakerroksen kanssa 8 5 Mekaaninen kiinnitys Yleistä Mekaaninen kiinnitys saumalimityksessä Mekaaninen kiinnitys saumalimityksestä riippumatta Itsetiivistyvä kiinnitysmenetelmä 10 6 Reunakiinnitys vaakasuutaisten voimien kiinnittämiseksi Yleistä Linjaari kiinnitys PVC-laminoitu pelti Materiaali / käyttöalueet Asennus Linjakiinnitys Puukehikon kiinnitys 13 7 Liittäminen Yleistä T-liitokset Kuumailmahitsaus hitsausautomaatilla Kuumailmahitsaus käsihitsauslaitteella Muut liitokset 15 8 Yksityiskohdat Yleistä Ylösnostot ja reunaliitokset Kuvetaite eli jiiri Liikuntasaumat Kattokupolit / Katon läpiviennit / Valmisosat 23 2

3 9 Tarvikkeet Vesikatteen kiinnitys Ohjeet Yleistä Kiinnikkeiden määrä Kohdekohtaiset laskelmat Sikan tekninen palvelu Yleiset ohjeet Ohjeet Suomessa Kiinnikkeet ja kiinnitysvetolujuudet Kiinnikkeet Kiinnitysvetolujuudet Ylläpito, korjaus ja peruskorjaus Ylläpito Korjaus Peruskorjaus Lisäinformaatio 32 3

4 1 Yleistä 1.1 Materiaalistandardi Standardin DIN 16734, PVC-P-NB-V-PW mukainen vesikattokermi, vahvistettuna polyesteriverkolla. 1.2 Väri Yläpinta vaaleanharmaa tai liuskekivenharmaa (eli tummanharmaa), alapinta tummanharmaa (muita yläpinnan värejä kuten tiilenpunainen tai resedan punainen saatavissa tilauksesta, vaatii tietyn minimimäärän). 1.3 Käyttöalueet Sikaplan VGWT vesikattokermejä käytetään tasaisilla tai lievästi kaltevilla katoilla ilman päällyste-kerrosta, irtoasennettuna ja mekaanisesti kiinnitettynä. Sikaplan VGWT soveltuu erityisesti katoille, joissa on suuriliikkeiset rakenteet. Sikaplan VGWT vesikattokermit eivät sovellu katoille, jotka päällystetään esim. singelisoralla tai kasvustokerroksella. 1.4 Kestävyys Sikaplan VGWT vesikattokermit eivät kestä: öljy- tai liuotinpitoisia aineita tervaa bitumia tai bitumipitoisia aineita polystyreeni- tai polyuretaani-pohjaisia (PS tai PU) eristyskerroksia muun tyyppisiä muoveja. Puualustan impregnointiaineiden tulee olla suolapohjaisia. Vesikattokermi tulee suojata soveltuvalla suojakerroksella sellaisia aineita vastaan, joita vesikate ei kestä Seisova vesi Ajoittain vesikatteen päällä seisova vesi ei vaikuta Sikaplan VGWT vesikattokermin toimintaan. 1.5 Säännökset / Standardit Standardit koskien Sikaplan VGWT vesikattokermien käyttöä ovat voimassa olevat versiot seuraavista määräyksistä ja ohjeista: Suomen Rakentamismääräys-kokoelma, osa B1 Rakenteiden varmuus ja kuormitukset, MÄÄRÄYKSET 1998 Suomen Rakentamismääräys-kokoelma, osa C2 Kosteus, MÄÄRÄYKSET JA OHJEET Ohjeet koskien piirustuksia Kaikki tässä ohjeessa olevat piirustukset ovat menetelmä-luonnoksia eivätkä ole mittatarkkoja. 4

5 2 Yleiset ohjeet koskien asennusta Sikaplan VGWT vesikattokermi asennetaan yksinomaan irtoasennuksena ja mekaanisesti kiinnitettynä. Sikaplan VGWT asennetaan pintakuvioitu puoli ylöspäin. Kermien asennus suoritetaan yleisesti kohtisuoraan profiilipellin profiiliin tai lautakaton lautaponttiin nähden. Alustan tulee olla tasainen eikä siinä saa olla teräviä kärkiä tai nurkkia. Ilman kallistusta tehtävät vesikatot ovat erikoisrakenteita, joissa tulee käyttää vähintään 1,5 mm paksua vesikattokermiä. Yhteenliitokset ja reunaliitokset tulee tehdä siten, että ne kestävät tuulikuormia. Tuulen pääsy vesikattokermin alle tulee estää. 3 Suojakerros ja migraatiosulku 3.1 Suojakerros Palosuojakerros Kun Sikaplan VGWT vesikattokermi asennetaan lämmöneristeen päälle, tulee väliin asentaa lasikuitukangas 120 g/m² palolta suojaavaksi kerrokseksi. Kun käytetään lämmöneristeenä mineraalivillaa, ei tarvita palolta suojaavaa kerrosta Laakerointikerros Ennen vesikattokermin asennusta tarvitaan laakerointikerros kun: Sikaplan VGWT vesikattokermi asennetaan suoraan kantavan rakenteen päälle Sikaplan VGWT vesikattokermi asennetaan terävien nurkkien yli. Laakerointikerrokseksi vesikattokermin alle soveltuu esim.: Polypropeenihuopakangas minimi 200 g/m² seuraaville alustoille: betoni, sementtilaasti, raakaponttilaudoitus, vaneri, vanha bitumikermi, bitumoitu alusta. Polyesterihuopakangas 300 g/m² seuraaville alustoille: vanha bitumikermi, raakaponttilaudoitus. Mineraalivillalevy seuraaville alustoille: vanha bitumikermi, bitumoitu alusta, betoni, laasti, raakaponttilaudoitus, vaneri. Solumuovinen eristyslevy (EPS ja XPS) tai polyuretaanieristyslevy yhdessä migraatiosulkuna käytettävän lasikuitukankaan 120 g/m² kanssa seuraaville alustoille: raakaponttilaudoitus, vaneri, vanha bitumikermi, bitumoitu alusta, betoni, laasti Suojakerros vesikatteen päällä Sikaplan VGWT on tarkoitettu päällystämättömille vesikatoille eikä sen vuoksi tarvitse päälle tulevaa suojakerrosta. Huomio! Jos vesikate myöhempänä ajankohtana peitetään singelihiekalla tai kasvustokerroksella, pitää Sikaplan VGWT kattokermin päälle asentaa uusi ja toisen tyyppinen kattokermi Sikaplan SGmA. 5

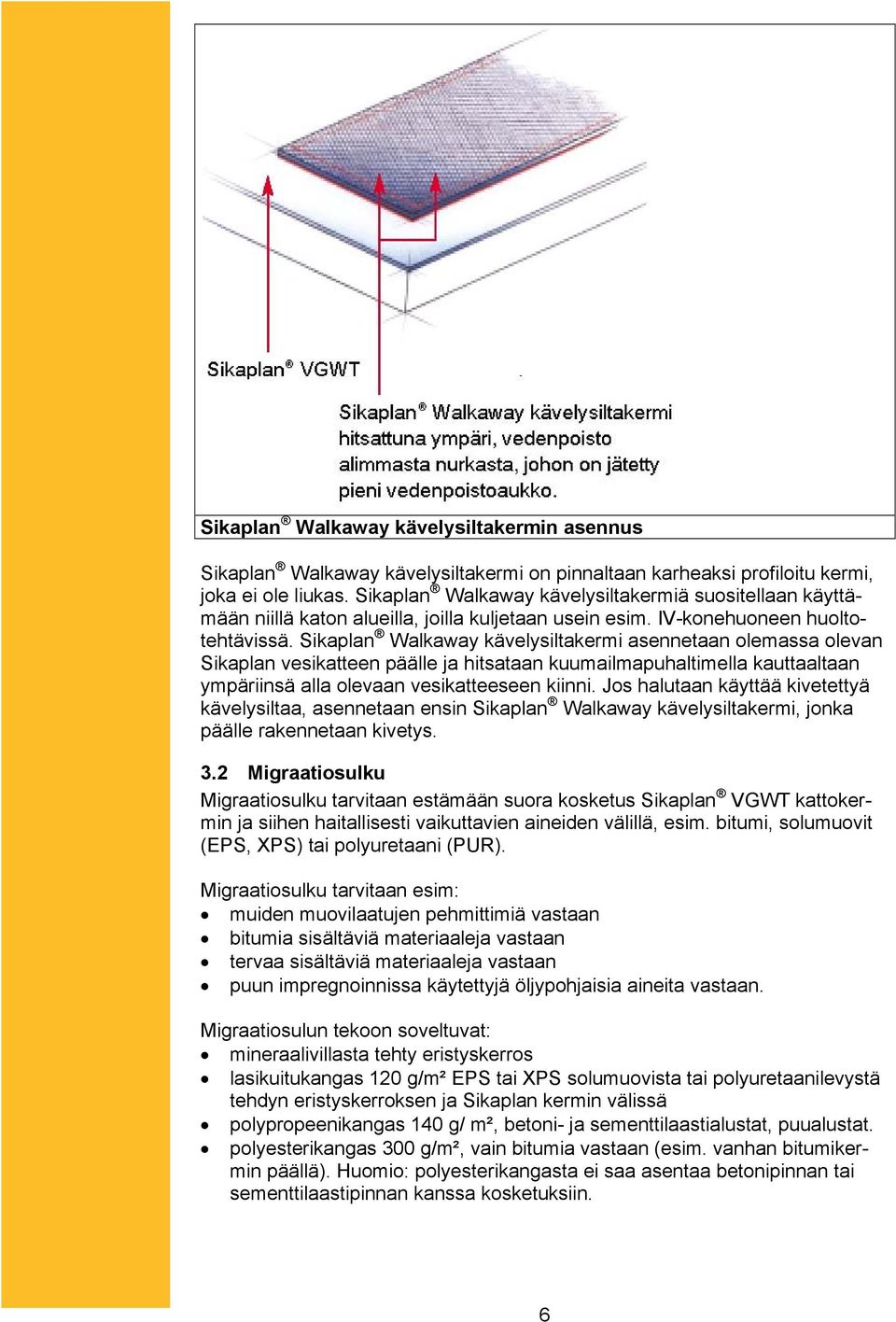

6 Sikaplan Walkaway kävelysiltakermin asennus Sikaplan Walkaway kävelysiltakermi on pinnaltaan karheaksi profiloitu kermi, joka ei ole liukas. Sikaplan Walkaway kävelysiltakermiä suositellaan käyttämään niillä katon alueilla, joilla kuljetaan usein esim. IV-konehuoneen huoltotehtävissä. Sikaplan Walkaway kävelysiltakermi asennetaan olemassa olevan Sikaplan vesikatteen päälle ja hitsataan kuumailmapuhaltimella kauttaaltaan ympäriinsä alla olevaan vesikatteeseen kiinni. Jos halutaan käyttää kivetettyä kävelysiltaa, asennetaan ensin Sikaplan Walkaway kävelysiltakermi, jonka päälle rakennetaan kivetys. 3.2 Migraatiosulku Migraatiosulku tarvitaan estämään suora kosketus Sikaplan VGWT kattokermin ja siihen haitallisesti vaikuttavien aineiden välillä, esim. bitumi, solumuovit (EPS, XPS) tai polyuretaani (PUR). Migraatiosulku tarvitaan esim: muiden muovilaatujen pehmittimiä vastaan bitumia sisältäviä materiaaleja vastaan tervaa sisältäviä materiaaleja vastaan puun impregnoinnissa käytettyjä öljypohjaisia aineita vastaan. Migraatiosulun tekoon soveltuvat: mineraalivillasta tehty eristyskerros lasikuitukangas 120 g/m² EPS tai XPS solumuovista tai polyuretaanilevystä tehdyn eristyskerroksen ja Sikaplan kermin välissä polypropeenikangas 140 g/ m², betoni- ja sementtilaastialustat, puualustat. polyesterikangas 300 g/m², vain bitumia vastaan (esim. vanhan bitumikermin päällä). Huomio: polyesterikangasta ei saa asentaa betonipinnan tai sementtilaastipinnan kanssa kosketuksiin. 6

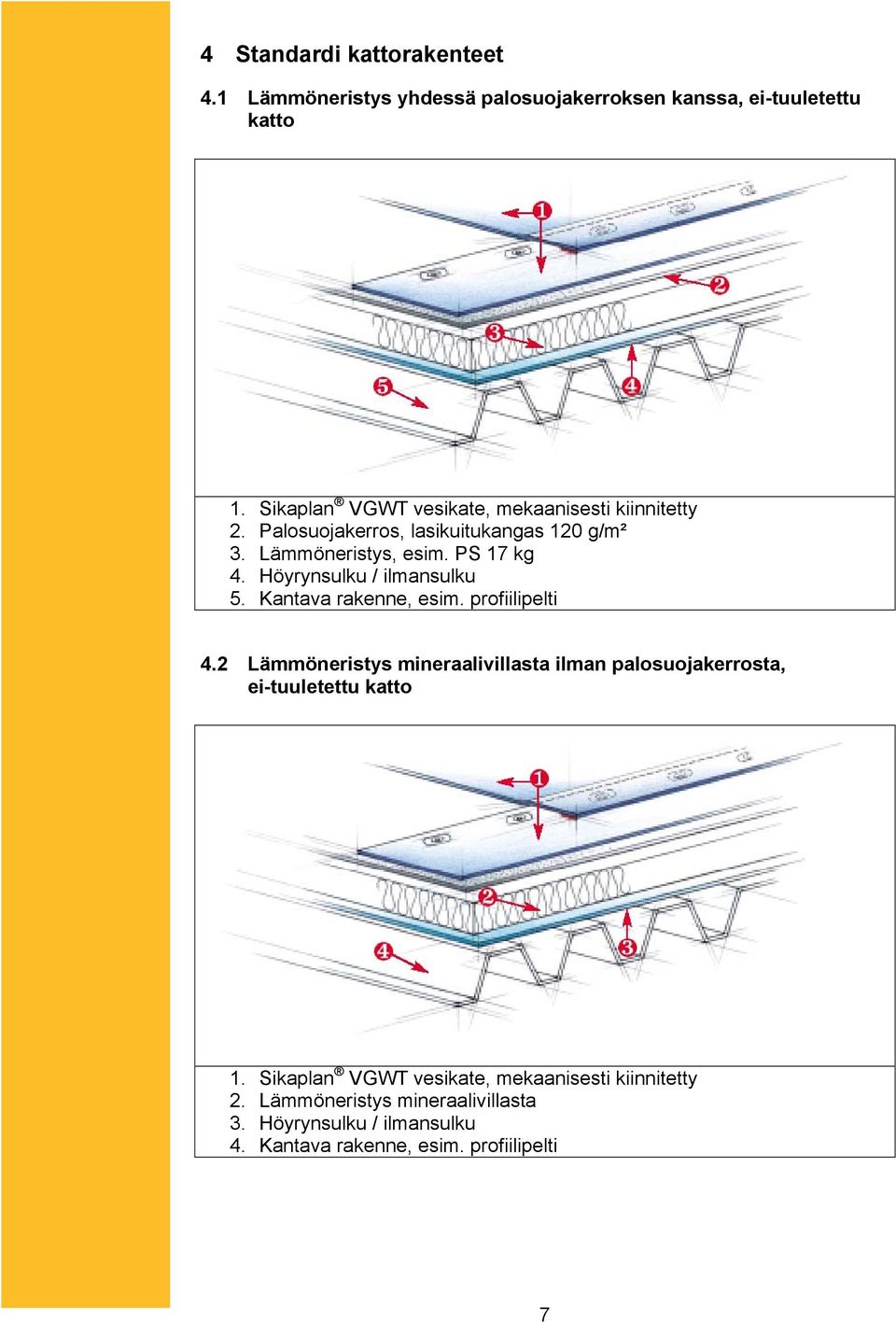

7 4 Standardi kattorakenteet 4.1 Lämmöneristys yhdessä palosuojakerroksen kanssa, ei-tuuletettu katto 1. Sikaplan VGWT vesikate, mekaanisesti kiinnitetty 2. Palosuojakerros, lasikuitukangas 120 g/m² 3. Lämmöneristys, esim. PS 17 kg 4. Höyrynsulku / ilmansulku 5. Kantava rakenne, esim. profiilipelti 4.2 Lämmöneristys mineraalivillasta ilman palosuojakerrosta, ei-tuuletettu katto 1. Sikaplan VGWT vesikate, mekaanisesti kiinnitetty 2. Lämmöneristys mineraalivillasta 3. Höyrynsulku / ilmansulku 4. Kantava rakenne, esim. profiilipelti 7

8 4.3 Ilman lämmöneristystä, suoraan kantavan rakenteen päälle yhdessä migraatiosulun tai suojakerroksen kanssa 1. Sikaplan VGWT vesikate, mekaanisesti kiinnitetty 2. Laakerointikerros, polyesterikangas 300 g/m² 3. Alusta esim. raakapontti, uudelleen kattaminen vanhan bitumisen vesikatteen päälle 8

9 5 Mekaaninen kiinnitys 5.1 Yleistä Sikaplan kattokermit asennetaan yleensä suorassa linjassa olevilla kiinnikkeillä. Kiinnitysmenetelmät tulee erottaa keskenään. Suorassa linjassa oleva kiinnitys tarkoittaa, että kiinnikkeet on pistemäisesti asennettu suoraan linjaan. Linjakiinnitys tarkoittaa, että kiinnitys tehdään esim. peltiprofiililla tai metallilistalla. 5.2 Mekaaninen kiinnitys saumalimityksessä Kiinnikkeet asennetaan siten, että kattokermin reuna tulee ainakin 1 cm:n verran ulos kiinnikkeen prikan ulkopuolelle. Riippuen kattokermirullan leveydestä on kiinnikelinjojen välimatka ennalta määrätty. Nurkissa ja reunoilla ja eräissä muissa tapauksissa voi olla tarpeellista pienentää välimatkaa. Kun tarvitaan useampia kiinnikkeitä kuin pystytään asentamaan saumalimitykseen, voidaan: rullaleveyttä tai kiinnikelinjojen välimatkaa pienentää ja/tai kiinnikkeet asentaa riippumatta saumalimityksestä. Suorassa linjassa oleva kiinnitys saumalimityksessä 9

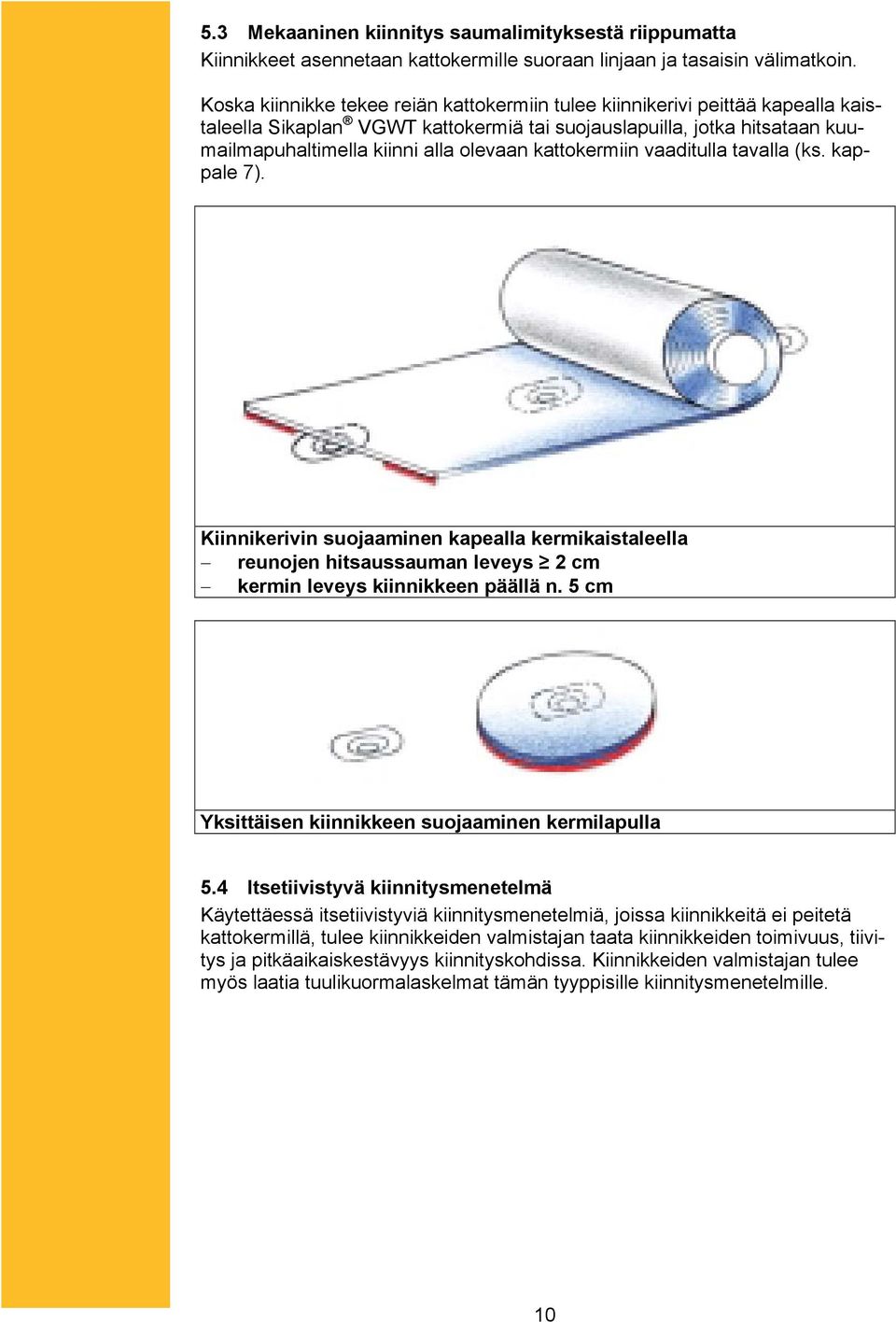

10 5.3 Mekaaninen kiinnitys saumalimityksestä riippumatta Kiinnikkeet asennetaan kattokermille suoraan linjaan ja tasaisin välimatkoin. Koska kiinnikke tekee reiän kattokermiin tulee kiinnikerivi peittää kapealla kaistaleella Sikaplan VGWT kattokermiä tai suojauslapuilla, jotka hitsataan kuumailmapuhaltimella kiinni alla olevaan kattokermiin vaaditulla tavalla (ks. kappale 7). Kiinnikerivin suojaaminen kapealla kermikaistaleella reunojen hitsaussauman leveys 2 cm kermin leveys kiinnikkeen päällä n. 5 cm Yksittäisen kiinnikkeen suojaaminen kermilapulla 5.4 Itsetiivistyvä kiinnitysmenetelmä Käytettäessä itsetiivistyviä kiinnitysmenetelmiä, joissa kiinnikkeitä ei peitetä kattokermillä, tulee kiinnikkeiden valmistajan taata kiinnikkeiden toimivuus, tiivitys ja pitkäaikaiskestävyys kiinnityskohdissa. Kiinnikkeiden valmistajan tulee myös laatia tuulikuormalaskelmat tämän tyyppisille kiinnitysmenetelmille. 10

11 6 Reunakiinnitys vaakasuutaisten voimien kiinnittämiseksi 6.1 Yleistä Reunakiinnitys tulee aina tehdä välittöminä liitoksina katon reunaan, esim. ylösnostoihin ja räystäsreunoihin, kaikkiin katolle asennettaviin rakenteisiin ja kaikkiin läpivienteihin. Tämä vaaditaan, jotta voidaan ottaa kiinnittää vesikatteeseen vaikuttavat vaakavoimat. Käytettäessä valmisosia, esim. kattokaivoja ja tuulettimia, voidaan saavuttaa voimia välittävä liitos kantavaan alustaan. 6.2 Linjaari kiinnitys Minimi määrä kiinnikkeitä metriä kohti vaakavoimien kiinnittämiseksi alustasta riippuen on: Kantavan alustan materiaali Minimi määrä kiinnikkeitä metriä kohti Teräsbetoni 3 kiinnikettä 33 cm Teräspoimulevy 3 kiinnikettä 33 cm Kevytbetoni 4 kiinnikettä 25 cm Puu 4 kiinnikettä 25 cm Huomio: Esimerkki kiinnityksestä on kappaleessa 8 (Yksityiskohdat). Kiinnikkeiden välinen maksimi etäisyys 6.3 PVC-laminoitu pelti Materiaali / käyttöalueet PVC-laminoidussa pellissä on 0,6 mm paksu sinkitty teräspelti joka on toiselta puolelta pinnoitettu 0,8 mm paksulla Sikaplan vesikattokermillä. Laminoidulle pinnalle pätee samat ominaisuudet kuin Sikaplan VGWT vesikattokermeillä. Sikaplan VGWT vesikattokermi hitsataan homogeenisesti kiinni Sikaplan - laminoituun pintaan, mikä mahdollistaan ongelmattoman reunaliitoksen. Pellin takapinta on maalattu kuljetuksen aikaisella suojapinnoitteella, mikä ei toimi korroosiosuojana Asennus PVC-pelti voidaan leikata ja valssata ylösnostoihin ja reunoihin tavallisilla peltityökaluilla. Ongelmaton liitos Sikaplan VGWT vesikattokermin ja PVC-pellin välille tehdään luvun 7 (Liittäminen) mukaisesti. Liitosalueen tulee olla vähintään 5 cm leveä. Liitettäessä laminoituja metalliprofiileja toisiinsa liitos voidaan tehdä joko puskuliitos (välissä 5 mm rako) tai limittämällä profiilit päällekkäin minimi 2 cm. Joustava puskuliitos voidaan tehdä kiinnittämällä liitettävät metalliprofiilit paikalleen 2 cm leveällä suojateipillä ja peittämällä puskusauma kaistaleella homogeenista Sikaplan -18D kermiä. Kermikaistale hitsataan laminoidun metalliprofiilin pintaan molemmin puolin suojateippiä siten, että sauman keskelle jätetään vähintään 20 mm leveä alue irti alustastaan joustavalle laajenemiselle. Kermikaistaletta ei tarvita, jos (sen jälkeen kun profiilit on pidetty paikallaan suojateipillä) koko metalliprofiilien alue peitetään vesikattokermillä. 11

12 Laminoidusta metallilevystä tehty puskusauma Vahvistuksena metalliprofiilien liitokset voidaan kiinnittää kiinnityspellillä, joka muotoillaan sopimaan yhteen metalliprofiilin kanssa. Katon reuna- ja harjaprofiilit pitää kiinnittää kiinnityspellillä tuulikuormista johtuen. Metalliprofiililevyjen leikkausreunat valssataan sisäänpäin, jotta ne ei suoraan altistu sääoloille ja tuulille. 6.4 Linjakiinnitys Kun kiinnitykset tehdään edellä kerrotulla tavalla käyttämällä PVC-laminoitua metallilevyä yhdessä tavanomaisten yksityiskohtien kanssa saadaan aikaan toimiva linjakiinnitys, joka ottaa vastaan vaakasuoria voimia. Jotta vältetään PVC-laminoidun metallilevyn muodonmuutokset (esim. kiinnikkeiden vuoksi) suorassa asennuksessa lämmöneristeiden päälle ja jotta saadaan aikaan luotettava liitos ja toimiva voimien jakaantuminen, pitää metallilevyn alla olevan lämmöneristeen pysyvä puristuslujuus olla vähintään 0,15 N/m² ja taipuisuus olla enintään 10 % (esim. PS 30 SE). Jos nämä ehdot eivät toteudu, pitää käyttää apurakenteita (esim. puukehikkoa). Minimi määrä kiinnikkeitä PVC-laminoidulle metalliprofiilille tai jäykälle metalliprofiilille vaakavoimien kiinnittämiseksi alustasta riippuen on: Kantavan alustan materiaali Kiinnikkeen tyyppi Kiinnikkeiden välinen maksimi etäisyys Teräsbetoni Naulatulppa 4,5/25 mm 20 cm Tiilimuuraus kokotiilestä Naulatulppa 6/50 20 cm Kevytbetoni Naula-ankkuri Ø 5 mm 15 cm Teräslevy Sinkitty ruuvi Ø 4,2 mm 20 cm Puu Sinkitty puuruuvi Ø 6 mm 20 cm Huomioitavaa: Yksityiskohdat katso luku 8. 12

13 HUOMIO! Jos ei ole mitään mahdollisuutta kiinnittää Sikaplan VGWT vesikattokermiä kattopintaan, pitää kiinnitys tehdä seinään linjakiinnityksenä taivutuslujasta metalliprofiilista tai PVC-laminoidusta metallilevystä tehdyllä taitetulla metalliprofiililla. Linjakiinnitys tehdään välittömästi pystysuoran seinäpinnan yläreunaan. Kiinnikkeiden välisiä etäisyyksiä pienennetään 15 cm:iin ja vastaavasti kevytbetonilla 12 cm:iin. 6.5 Puukehikon kiinnitys Kiinnityksen tyyppi Kiinnitystapa Puu betonille (= K25) Sinkitty ruuvi Ø 7 mm tulpalla Puu kaasubetonille Sinkitty ruuvi Ø 7 mm tulpalla Puu profiilipeltiin Sinkitty peltiruuvi Ø 4,2 mm Puu massiivipuuhun Sinkitty puuruuvi Ø 6 mm Kiinnikkeiden välinen välimatka riippuen rakennuksen korkeudesta 0 8 m 8 20 m m 1,0 m 0,66 m 0,50 m 0,90 m 0,50 m 0,33 m 0,50 m 0,33 m 0,25 m 0,80 m 0,50 m 0,33 m 13

14 7 Liittäminen 7.1 Yleistä Sikaplan vesikattokermiä saa hitsata vain kuumailmahitsauslaitteella. Kermireunan limitys veden virtaussuuntaa vastaan on sallittua. Vesikatekermi voidaan asentaa ylössuuntaan pystysuoria tai kaltevia pintoja vasten hitsausta varten. Limitys kiinnikkeitä käytettäessä pitää olla vähintään 10 cm (ks 5.2) ja limitys ilman kiinnikkeitä vähintään 5 cm. Hitsaussauman leveys pitää olla vähintään 2 cm. Hitsattavien pintojen pitää olla puhtaita ja kuivia. Likaantuneet hitsauspinnat puhdistetaan vedellä ilman puhdistusaineita. Jos tämä toimenpide ei riitä, pitää vesikattokermi pudistaa Sikan kerminpuhdistusaineella Cleaner 2000 tai L100. Vältä kattokermin poimuttamista tai puristamista sauma-alueella ja vältä myös T- ja ristiliitoksia. Kuumailmahitsaukselle on tyypillistä, että: molemmat saumapinnat sulavat lämmön vaikutuksesta kun saumapinnat ovat pehmenneet ne puristetaan välittömästi toisiaan vasten hitsausnopeus vaihtelee riippuen auringonpaisteesta, ilman lämpötilasta, alustasta ja materiaalin paksuudesta. Kuumailmahitsaukseen on olemassa eri tyyppisiä hitsausautomaatteja ja käsihitsauskoneita. Hitsaussaumat tulee tarkastaa silmämääräisesti tai tarkoitukseen soveltuvan meisselin avulla. Kuumailmahitsauksessa vaaditaan seuraavat laitteet: hitsausautomaatti käsihitsauskone ja puristusrulla. Mekaaniseen sauman tarkastukseen tarvitaan: tarkistuskoukku tai ruuvimeisseli kokoa T-liitokset Väliin jäävän kermin reuna tulee viistota limitysalueella, jotta vältetään kapillaarireiän syntyminen (reunahöylä/käsihitsauslaite). Sikaplan VGWT vesikatekermin hitausliitokset tulee tarkistaa ja virheelliset kohdat käsitellä jälkikäteen. Jos T-liitos on jo jäähtynyt hitsauksen jälkeen, pitää kapillaarireikä peittää vahvikkeella, jollaisena voidaan käyttää Sikaplan VGWT kermistä leikattua pyöreätä lappua (halkaisija n. 10 cm), joka hitsataan T-liitokseen kapillaarireiän päälle kauttaaltaan ympäri kaksinkertaisen hitsauksen saumalla. 14

15 Hitsaussauman leveys ja T-liitoksen varmistus 7.3 Kuumailmahitsaus hitsausautomaatilla Suukappaleen leveys on normaalisti 4 cm, pienin sallittu leveys on 3 cm. Kuumailman lämpötila hitsausautomaatissa on noin +480 C suutinkappaleessa, hitsausnopeus ja lämpötila voidaan säätää. Varmin lopputulos saavutetaan hitsausautomaatilla, jonka lämpötila ja hitsausnopeus säädetään elektronisesti. Vaadittava puristus hitsaussaumaan saadaan aikaan ylimääräisellä kuormituksella puristusrullassa olevan painon avulla. Hitsauslämpötila ja hitsausnopeus tulee sovittaa siten, että sauma hitsautuu kiinni täysin tiiviiksi eikä materiaalissa synny mitään muodonmuutoksia. Sähkövirran voimakkuuden vaihtelusta aiheutuvat saumauskoneen toiminnan vaihtelut voidaan välttää käyttämällä sähkövirran lähteenä omaa alisähkökeskusta. Jokainen hitsauskone tarvitsee oman virtalähteen. Jotta varmistetaan hitsausautomaatin ongelmaton toiminta, tulee tehdä koesaumaus, jolla tavoin ulkoisten olosuhteiden vaikutus hitsaukseen voidaan ottaa huomioon. 7.4 Kuumailmahitsaus käsihitsauslaitteella Käsihitsauslaitteen lämpötilan tulee olla noin +450 C suutinkappaleessa. Sauman hitsaus tehdään kahtena työvaiheena (kaksinkertaisen hitsauksen sauma). Ensin kiinnitetään taaempi sauman reuna noin 1 2 cm leveältä siten, että kuuma ilma ei pääse kermilimityksen taakse toisella hitsauskerralla. Käsihitsauslaitteen suukappaletta kuljetetaan hitsattavien saumapintojen välissä siten, että kumpikin lämpiää tasaisesti ja että saumapinnat voidaan puristaa yhteen tasaisesti ja jatkuvasti saumaussuunnassa puristusrullan avulla. 7.5 Muut liitokset Tehtäessä liitoksia muihin materiaaleihin ei näille voida myöntää takuuta. Jos liitoksia muihin materiaaleihin ei voida välttää, suositellaan ottamaan yhteyttä Sikan tekniseen palveluun. 15

16 8 Yksityiskohdat 8.1 Yleistä Liitosmateriaalina käytetään ensisijaisesti Sikaplan VGWT vesikatekermiä. Lisäksi voidaan käyttää PVC-laminoitua teräsohutlevyä, PVC-PU:sta valmistettuja detaljikappaleita kuten myös soveltuvia tarvikkeita muilta valmistajilta (ks. kappale 8.5). Jos alustarakenteet ovat turvalliset alta päin tulevaa ilmavirtausta vastaan ja katon reuna on tiivis, voi irtoasennettu ylösnosto olla noin 50 cm. Pystyräystäillä ja ylösnostoissa, jotka ovat yli 50 cm korkeita, pitää varmistus tuulikuormia vastaan tehdä ylimääräisellä rivillä kiinnikkeitä tai pitkittäiskiinnityksellä. Käytettäessä yksittäisiä kiinnikkeitä on maksimi kiinnikeväli 33 cm. Kuormitusten jakautuminen vastaa sitä mikä on laskettu räystään vieressä olevalle vaakasuoralle kattopinnalle. Kaikki alla olevat piirustukset ovat menetelmäkuvauksia eivätkä ole mittakaavassa. 8.2 Ylösnostot ja reunaliitokset Sikaplan VGWT ylösnostokaista asetetaan ylösnostopinnalta alaspäin kattopinnan reunassa olevien kiinnikkeiden päälle ja hitsataan kiinni kattopinnalla olevaan Sikaplan VGWT vesikatekermiin. Jotta vältetään repäisykuormitus liitoksessa, tulee reunakiinnikkeiden takana olevan irtoasennetun alueen olla vähintään 5 cm ja enintään 10 cm leveä. 16

17 8.2.1 Ylösnostot ja reunaliitokset räystäällä Sikaplan VGWT vesikatekermistä. Kermi hitsattu kiinni PVC-laminoidusta teräsohutlevystä tehtyyn reunaprofiiliin, joka on kiinnitetty räystääseen. Suoralinjainen kiinnitys pystysuoran pinnan päälle. 1. Reunaliitosprofiili PVC-laminoidusta teräsohutlevystä 2. Sikaplan VGWT vesikatekermi 3. Kiinnike Huomio: Tämä liitosdetalji on mahdollista toteuttaa vain silloin, kun käytössä on PVClaminoitua teräsohutlevyä. 17

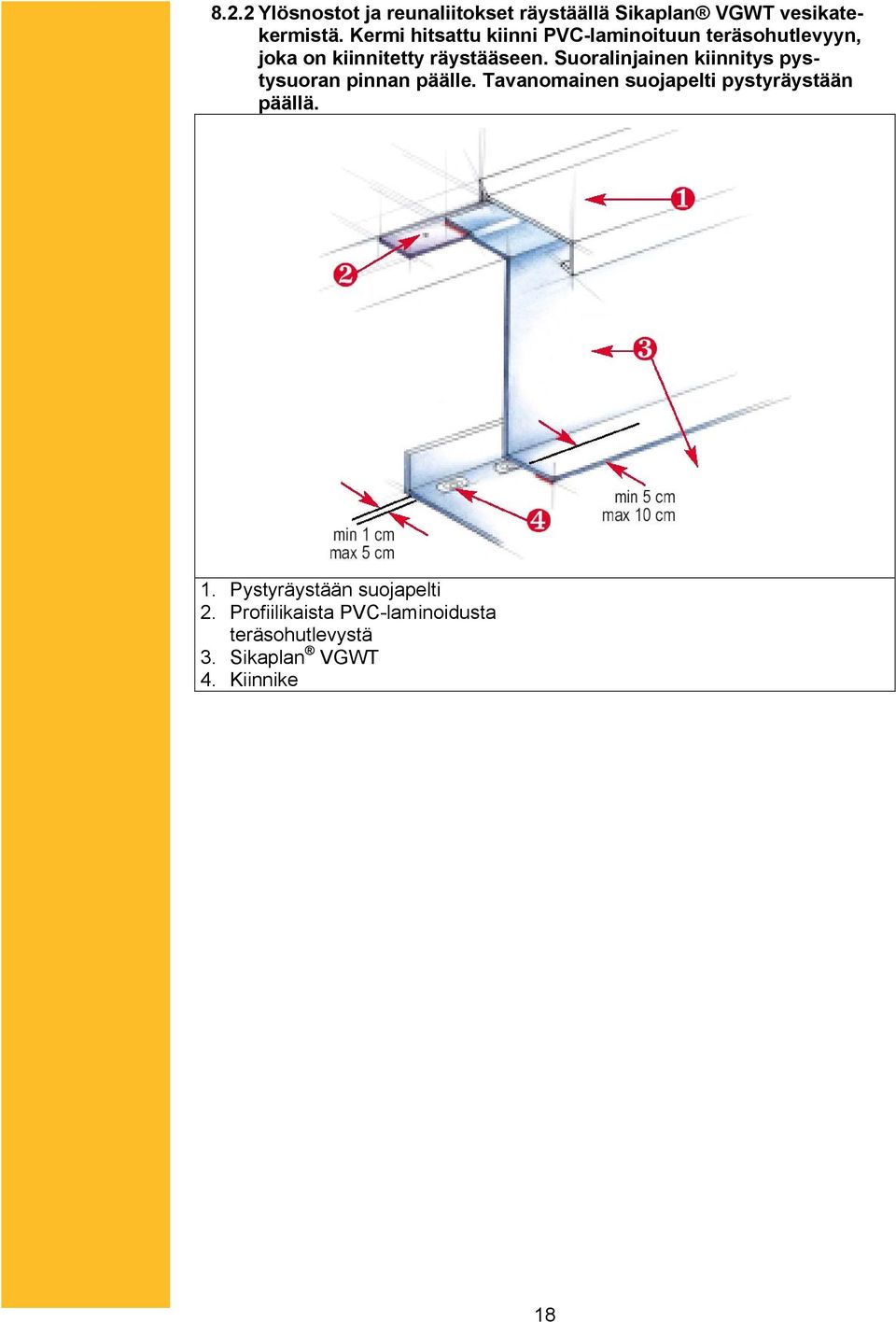

18 8.2.2 Ylösnostot ja reunaliitokset räystäällä Sikaplan VGWT vesikatekermistä. Kermi hitsattu kiinni PVC-laminoituun teräsohutlevyyn, joka on kiinnitetty räystääseen. Suoralinjainen kiinnitys pystysuoran pinnan päälle. Tavanomainen suojapelti pystyräystään päällä. 1. Pystyräystään suojapelti 2. Profiilikaista PVC-laminoidusta teräsohutlevystä 3. Sikaplan VGWT 4. Kiinnike 18

19 8.2.3 Ylösnostot ja reunaliitokset räystäällä Sikaplan VGWT vesikatekermistä. Pitkittäiskiinnitys pystysuoran pinnan ja räystään päälle. Tavanomainen suojapelti pystyräystään päällä. 1. Pystyräystään suojapelti 2. Taivutusluja metallikisko 3. Sikaplan VGWT 4. Kiinnike 19

20 8.2.4 Vesikatteen reunaliitos vesikouruun PVC-laminoidusta teräsohutlevystä tehdyllä reunaprofiililla, pitkittäiskiinnitys. 1. Sikaplan VGWT vesikatekermi 2. Katonreunusprofiili PVC-laminoidusta teräsohutlevystä Ylösnostot Sikaplan VGWT vesikatekermistä. Pitkittäiskiinnitys pystysuoran pinnan päälle. Reunaliitos taivutuslujalla metallikiskolla. 1. Taivutusluja metallikisko 2. Sikaplan VGWT vesikattokermi 3. Kiinnike 4. Tiivistysmassa Sikaflex-11 FC 20

21 8.3 Kuvetaite eli jiiri Irtoasennetuilla Sikaplan VGWT vesikatekermeillä vaaditaan aina kuvetaitteeseen kiinnitys, kun kaksi kattopintaa kohtaa toisensa kuvetaitteessa siten että niiden välinen kulma on välillä 0 ja 174 (kattokaltevuus > 1:18). Kattokaltevuuden ja kuvetaitteen kulman välinen suhde Kun kattopintojen välinen kulma on > 174 ei tarvita erityistä kiinnitystä kuvetaitteessa (kattokaltevuus < 1:16). Kuvetaite suoralinjaisella kiinnityksellä 1. Kermikaistale 2. Kiinnike 3. Sikaplan VGWT vesikatekermi Vaihtoehto kuvetaitteen kiinnitykseen: 1. Kiinnitys saumalimityksen alla 21

22 8.4 Liikuntasaumat Käytettäessä Sikaplan vesikatekermejä voidaan pieniliikkeiset liikuntasaumat (liikkeen suuruus 5 mm) jättää irtoasennettujen kattorakenteen kerrosten alle. Kun kattorakenteeseen kuuluu lämmöneristyskerros, ei pieniliikkeisen liikuntasauman kohdalla vaadita mitään erityisiä liikuntasaumarakenteita. Kun kattorakenteeseen ei kuulu mitään lämmöneristystä tukevana alustana, tulee vesikatteen alla olevat saumat peittää tukipellillä, joka kiinnitetään toisesta reunastaan. Liikuntasauma tukipellillä pieniliikkeisessä ( 5 mm) liikuntasaumassa 1. Sikaplan VGWT vesikatekermi 2. Suojakerros 3. Tukipelti Kun rakenteissa tapahtuu suuria liikkeitä (esim. maanpainumisen johdosta) tulee liikuntasaumat rakentaa suunnitellulla tavalla. Näissä tapauksissa vesikatekermiä käsitellään kuten reuna- ja räystäsliitoksissa. Liikuntasauma suuriliikkeisessä liikuntasaumassa 1. Homogeeninen vesikatekermi Sikaplan 18D 22

23 8.5 Kattokupolit / Katon läpiviennit / Valmisosat Yleensä tulee käyttää Sika-valmisosia tai muita esivalmistettuja tarvikkeita, mikä mahdollistaa homogeeniset liitoksen tekemisen vesikatekermiin luvun 7 mukaisesti (liittäminen). Detaljien suunnittelussa muiden valmistajien tarvikkeilla tulee ottaa huomioon niiden tekniset ohjeet ja detaljiehdotukset. Nämä valmistajat vastaavat antamistaan tiedoista ja takaavat toimivuuden (esim. vaakasuorien voimien kiinni ottaminen ja tiiviys) Liitos reunukseen PVC-UP:sta tai esivalmistettu liitosmahdollisuus 1. Reunus kova PVC:tä 2. Sikaplan VGWT vesikatekermi 23

24 8.5.2 Liitos reunukseen, suoralinjainen kiinnitys ylösnoston yläreunassa Sikaplan VGWT vesikatekermillä, reunatiivistys puristuskiskolla ja tiivistysmassalla 1. Reunatiivistys puristuskiskolla ja tiivistysmassalla 2. Sikaplan VGWT vesikatekermi 3. Mekaaninen kiinnike Liitos kattokaivoon, jossa on laippa kova-pvc:stä (PVC-P) 1. Kaivo, laippa PVC-PU:sta (kova-pvc) tai PVC-liitosmahdollisuus 2. Höyrynsulun liitos materiaalista riippuen valmistajan ohjeiden mukaan 3. Sikaplan VGWT vesikatekermi 4. Mekaaninen kiinnike 24

25 8.5.4 Liitos kattokaivoon, jossa on esivalmistettu liitoskaulus PVC-P:stä 1. Esivalmistettu liitoskaulus PVC-P:stä (pehmeä PVC) tai Sikaplan VGWT kattokermistä 2. Höyrynsulun liitos materiaalista riippuen valmistajan ohjeiden mukaan 3. Mekaaninen kiinnike Putkiläpivienti 1. Ruostumaton kiristysrengas ja tiivistysmassa 2. Laippa homogeenisesta Sikaplan 18D kermistä, venyvä 3. Mekaaninen kiinnike 25

26 9 Tarvikkeet Tärkeimmät standardiosat ovat seuraavat: Laakerointikerros ja palosuoja, lasikuitukangas 120 g/m² Laakerointikerros ja migraatiosuoja, polyesterikangas 300 g/m² Sikaplan Walkaway kävelysiltakermi Sisä- ja ulkonurkka Läpiviennin kaulus Homogeeninen vesikatekermi Sikaplan 18D yksityiskohtien tekoon Sika profiilit tyyppiä SE PVC-pintainen pelti Sika kontaktiliima C733 Sika ohennin CV705/733 Sika puhdistusaine Cleaner 2000 tai L100 Esivalmistettujen detaljiosien käyttö säästää aikaa ja tekee asennustyöstä helpompaa ja varmempaa. Sikan esivalmistetut sisä- ja ulkonurkat Sika profiili tyyppi SE 26

27 Vesikaton tarvikkeet: 1. Kattopinnan ulkokulma 2. Kattopinnan sisäkulma 3. Seinän yläreunan ulkokulma 4. Seinän yläreunan sisäkulma 5. Reunaliitos: Kulma - julkisivupuoli 6. Reunaliitos: Kulma - julkisivupuoli 7. Seinän ylösnosto 8. Liitos kattokupuun 9. Liitos tuuletusputkeen 10. Liitos pylväisiin ja putkijohtoihin 11. Liitos läpivietiin, jolla on pieni läpimitta, turvaköyden kiinnike tms. 12. Kattokaivo 13. Vedenpoistoputki seinän läpi 14. Reuna 15. Nurkkapyöristys 16. Jiiri eli kuvetaite 27

28 10 Vesikatteen kiinnitys 10.1 Ohjeet Yleistä Kun irtoasennetut vesikatekermit kiinnitetään mekaanisesti, se tarkoittaa, että vesikatteeseen vaikuttavat tuulikuormat johdetaan mekaanisilla kiinnikkeillä pistemäisesti katon kantavaan rakenteeseen. Sen lisäksi että vesikatekermit kiinnitetään mekaanisesti kattopintaan pitää vesikate kiinnittää myös reunoistaan vaakasuoria voimia vastaan (ks. kohta 6). Kiinnitykselle asetettavia vaatimuksia: vaakasuorien voimien tulee vaikuttaa mahdollisimman vähän kiinnitykseen kiinnitys ei saa aiheuttaa muodonmuutoksia alustaan kiinnitys ei saa irrota alustasta kiinnitys ei saa repeytyä irti alustasta. Sikaplan VGWT vesikatekermien asennus tulee aina suorittaa kohtisuoraan teräspoimulevyn poimujen suuntaa vastaan samoin kuin raakaponttilaudoituksen lautojen suuntaa vastaan. Täten vältetään muodonmuutokset, jotka aiheutuvat kattorakenteen yksittäisen kantavan osan liiallisesta kuormittamisesta. Muunlaisessa tapauksessa tulee huolellisesti tutkia, miten tuulikuormat johtuvat kantavaan alustaan. Sikaplan VGWT vesikatekermien kanssa käytettävien mekaanisten kiinnikkeiden välimatkat perustuvat monivuotiseen kokemukseen. Tavallisimmin kiinnikkeet asetetaan riviin seuraavien sääntöjen mukaisesti: suoralinjainen kiinnitys kermilimityksen alle tai suoralinjainen kiinnitys riippumatta kermilimityksestä (esim. kiinnikerivi pitkittäissuunnassa keskellä kermiä). Kaikki rakennekerrokset vesikatteen alla, esim. lämmöneristeet ja laakerointikerros tulee myös asentaa ja kiinnittää luotettavasti valmistajan ohjeiden mukaisesti Kiinnikkeiden määrä Suunniteltaessa kiinnikkeiden tyyppiä ja määrää erilaisille kantaville kattorakenteille (esim. betoni, teräspoimulevy ja raakaponttilaudoitus) tulee ottaa huomioon projektikohtaiset tuulikuormalaskelmat, jotka tulee laatia voimassa olevien kansallisten standardien ja ohjeiden mukaisesti. 28

29 Kohdekohtaiset laskelmat Kohdekohtaisten tuulikuormalaskelmien teko on insinöörityötä, jossa tulee ottaa huomioon tuulikuormia koskevat kansalliset määräykset ja ohjeet. Useimmiten kyseeseen tulevat geometrisesti yksinkertaisten rakennusten kestävyys tuulikuormia vastaan. Tuulikuormia koskevat määräykset ja ohjeet sisältävät mm. kertoimia ja ehtoja ympäristöstä riippuvaisille tuulikuormalaskelmille, esim.: tuulennopeus ja tuulen dynaaminen paine, jotka riippuvat geograafisesta sijainnista, maaston korkeusasemasta, meteorologisista havainnoista ja seudun olosuhteista. rakennuksen geometria ja kattopinnan jakaantuminen nurkka-, reuna- ja keskiosiin. paineen vakiokertoimet kattopinnan eri osilla. muut vaikuttavat tekijät ja rakennuskohtaiset ehdot, esim. aukot voimassa olevat kansalliset turvallisuusmääräykset. Kiinnikkeiden lukumäärä lasketaan sellaisen tuulikuormalaskelman avulla, joka koskee kattopinnan yksittäistä osa-aluetta. Laskelmassa otetaan huomioon jokaisen kiinnikkeen kuormituskapasiteetti, jonka kiinnikkeiden valmistaja ilmoittaa ja jolle valmistaja antaa takuun. Yleisissä ohjeissa ilmoitetaan kiinnikkeiden minimimäärä/m². Poikkeamat minimimääristä voidaan sallia vain: on olemassa kohdekohtainen tuulikuormalaskelma kiinnikkeen valmistajan takaama kuormituskapasiteetti ei ylity urakoitsija takaa virheettömän asennuksen Sikan tekninen palvelu Sikan tekninen palvelu avustaa tuulikuormalaskelmien teossa kuten muissakin kattohankkeen suunnitteluun liittyvissä asioissa. Useimmat rakennushankkeet ovat vesikaton tekemisen kannalta sen tyyppisiä, että vastaavia vesikattoja on aikaisemmin tehty useita ja menestyksellisesti. Kaikki tämä kokemus on kiinteistönomistajan ja suunnittelijan käytettävissä Sikan avulla. Tarvittaessa ja jos rakennuskohde on poikkeuksellinen, käytettävissä on myös Sikan maailmanlaajuinen kansainvälinen insinööritaito maailman suurimpana 1-kerros vesikatteiden valmistajana Yleiset ohjeet Tasaisilla ja loivasti kaatavilla katoilla tuulivoimat muodostuvat imusta ja mahdollisesta puristuspaineesta (esim. avoimet hallit) vesikatekermin alapuolelta. Jotta vältetään vesikatteen ylösnouseminen ja irtoaminen, vesikate tulee kiinnittää yhdessä katon muiden rakennekerrosten kanssa katon kantavaan rakenteeseen saakka tarkoitukseen määrätyillä kiinnikkeillä. 29

30 Ohjeet Suomessa Suomessa voimassa olevia määräyksiä ja ohjeita koskien tuulikuormia ovat mm.: YMPÄRISTÖMINISTERIÖ, Asunto- ja rakennusosasto: SUOMEN RAKENTAMISMÄÄRÄYSKOKOELMA, osa B1 Rakenteiden varmuus ja kuormitukset MÄÄRÄYKSET Suomen Rakennusinsinöörien Liitto RIL r.y.: Rakennusten veden- ja kosteudeneristysohjeet RIL Suomen Rakennusinsinöörien Liitto RIL r.y.: Rakenteiden kuormitusohjeet RIL Kattoliitto: Toimivat katot 2006 Boverket: Snö och vindlast Kiinnikkeet ja kiinnitysvetolujuudet Kiinnikkeet Muovisten vesikatekermien kiinnitys kerroksellisissa kattorakenteissa vaatii erityisen kiinnikkeen tuulikuormia vastaan. Kiinnikkeiden valmistajat pitävät kaupan erityisesti kehitettyjä kiinniketyyppejä riippuen kiinnitysalustan tyypistä (esim. teräspoimulevy, betoni, puu). Käytettäessä mineraalivillaa lämmöneristeenä pitää kiinnikkeillä olla puristusjännitys minimi 0,08 N/mm² 10 %:n taivutuksella. Pistekuormitus 5 %:n muodonmuutoksella täytyy olla 500 N (testaus DIN EN mukaisesti). Lisäksi eristyslevyjen pitää olla rakenteeltaan stabiileja koko käyttöajan ja myös kosteissa olosuhteissa. Kiinnikkeen pitää olla korrosoitumaton. Testin DIN SFW 2.0 S (kesternich-test) mukaisesti 15 syklin jälkeen vaihtelevassa vesihöyry-rasituksessa yhdessä rikkidioksidipitoisen ilman kanssa kiinnikkeessä saa ilmetä maksimi 15 % pintakorroosiota. Tässä testissä mitataan myös havaittavissa oleva ruosteenmuodostus korroosiosuojakerroksen alla. Kattokorjauskohteissa tulee erityistä huomiota kiinnittää korroosioon, kun käytetään metallisia kiinnikkeitä. Joissakin tapauksissa voi olla sopivampaa käyttää erityisteräksestä tehtyjä kiinnikkeitä. Joka tapauksessa tulee noudattaa kiinnikevalmistajan ohjeita ja tarvittaessa pyytää teknistä konsultointia kiinnikevalmistajalta Kiinnitysvetolujuudet Jos kiinnikkeelle ei ole olemassa menetelmätestiraporttia Sikaplan VGWT vesikatekermin kanssa, käytetään kiinnikkeen ulosvetolujuuden maksimiarvona 400 N / kiinnike. Kiinnikevalmistajan tulee esittää toimivuustesti Sikaplan VGWT vesikatekermin kanssa. Erilaiset kiinniketyypit ovat käyneet läpi virtaustekniset testit Sikaplan vesikatekermeillä ja ne on testattu erityisesti silmällä pitäen vastustuskykyä tuulen nostetta vastaan. Näiden toimivuustestien perusteella kiinnikevalmistajat määräävät erilaisia mitoituskuormia vastaaviin käyttöolosuhteisiin. 30

31 11 Ylläpito, korjaus ja peruskorjaus 11.1 Ylläpito Sikaplan VGWT vesikatteen ylläpidossa tulee kiinnittää huomiota seuraaviin asioihin: Ulkopuoliset ympäristötekijät voivat aiheuttaa likakerrostumia, kasvillisuutta ja vedenpoistojärjestelmän tukkeutumisen. Korjaus- ja ylläpitotyöt, rakenteiden ja ikkunapintojen puhtaanapitotyöt ja työskentely kasvi-istutusten kanssa vesikatolla voivat aiheuttaa rasitusta vesikatteelle. Vesikatteelle voi aiheutua ylimääräistä rasitusta vesikaton osilla, jotka sijaitsevat ylöspäin nousevien katon osien vieressä. Ongelmia voi aiheutua, kun ylöspäin nousevilla katon osilla on korkealla sijaitsevia ikkuna- tai parvekepintoja ja samalla vesikaton kallistus on loiva. Samoin voi aiheutua ongelmia, kun vesikattoa käytetään epätavallisella tavalla, jota ei pystytä kontrolloimaan. Tarkastuksen ja tavallisen valvonnan yhteydessä sekä jiirien ja rännien puhdistuksen yhteydessä tulee poistaa likakerrostumat, jotka voivat aiheuttaa kasvillisuutta vesikatteen päälle. Vesikatot, jotka rakenteensa puolesta eivät ole tarkoitettu muuhun käyttötarkoitukseen kuin toimimaan vesikattona, tulee suojata ja niille kulkua rajoittaa siten, että vesikatolla kuljetaan vain asianmukaisessa tarkoituksessa ja vesikatolla kulkemiseen soveltuvat kengät jalassa. Vesikatteen päällä työskentely ja muutostyöt tulee suunnitella ja suorittaa sellaisten henkilöiden toimesta, joilla on tarvittava koulutus ja kokemus. Jiirien, kattokaivojen, rakennedetaljien tai ikkunoiden ylläpitoa, korjausta tai puhdistustöitä tekevät ihmiset, jotka joutuvat käymään vesikatolla, tulee pitää tietoisina siitä, että he eivät likaa tai jätä jälkeensä metallijätteitä, lasinsiruja tai ruuanjätteitä esim. tyhjiä juomatölkkejä. Hehkuvat savukkeet yms. eivät myöskään saa päästä kontaktiin vesikatteen kanssa. Jos joudutaan käyttämään tikapuita tai vastaavia, tulee tikapuiden alustana ja paineen tasaajana käyttää lautoja tai lankkuja, joissa ei saa olla teräviä kulmia tai nauloja. Tämä koskee erityisesti vesikattoja, joissa lämmöneristys sijaitsee välittömästi vesikatteen alla. Luotaessa lunta pois vesikatolta tulee jättää vesikatteen päälle muutama senttimetri lunta, jotta lumilapiolla tai lumikolalla ei vahingoiteta vesikatteen pintaa Korjaus Vesikatteen mekaaniset viat voidaan korjata asentamalla uusi Sikaplan VGWT vesikatekermi. Vanha vesikatekermi pitää puhdistaa vaurioituneen kohdan ympäriltä puhtaalla kankaalla ja vedellä tai tarvittaessa Sikan puhdistusaineella Cleaner 2000 tai L100. Uusi vesikatekermi asennetaan joko vanhan vesikatekermin päälle tai alle ja saumat hitsataan käsikäyttöisellä kuumailmahitsauslaitteella (kaksoishitsaus 2 cm leveällä suuttimella). HUOMIO: Ennen korjaustyön suorittamista tulee tehdä hitsaustestit. 31
