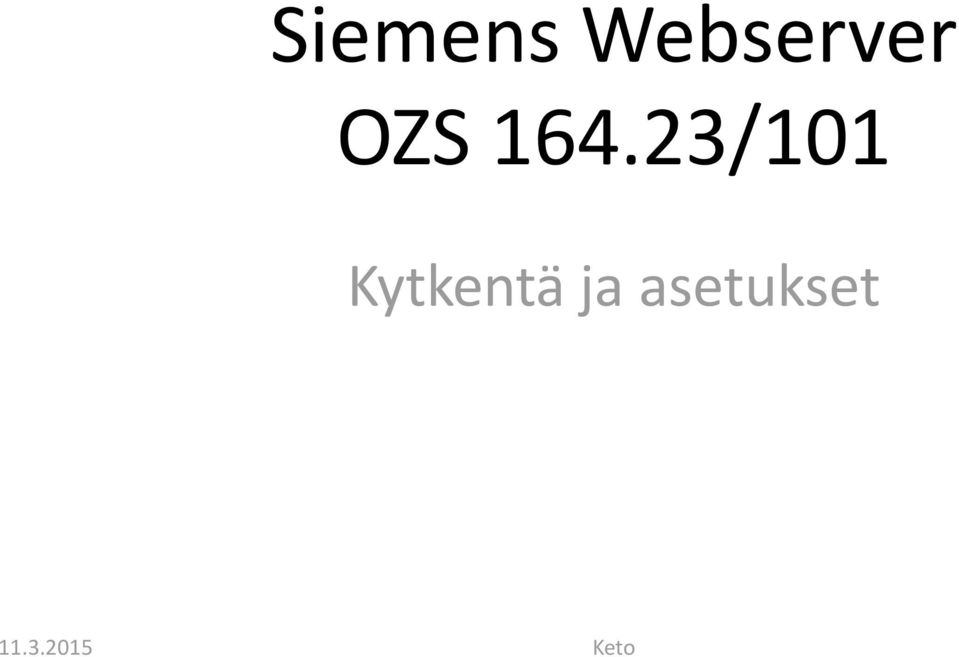

1 Siemens Webserver OZS /101 Kytkentä ja asetukset Keto

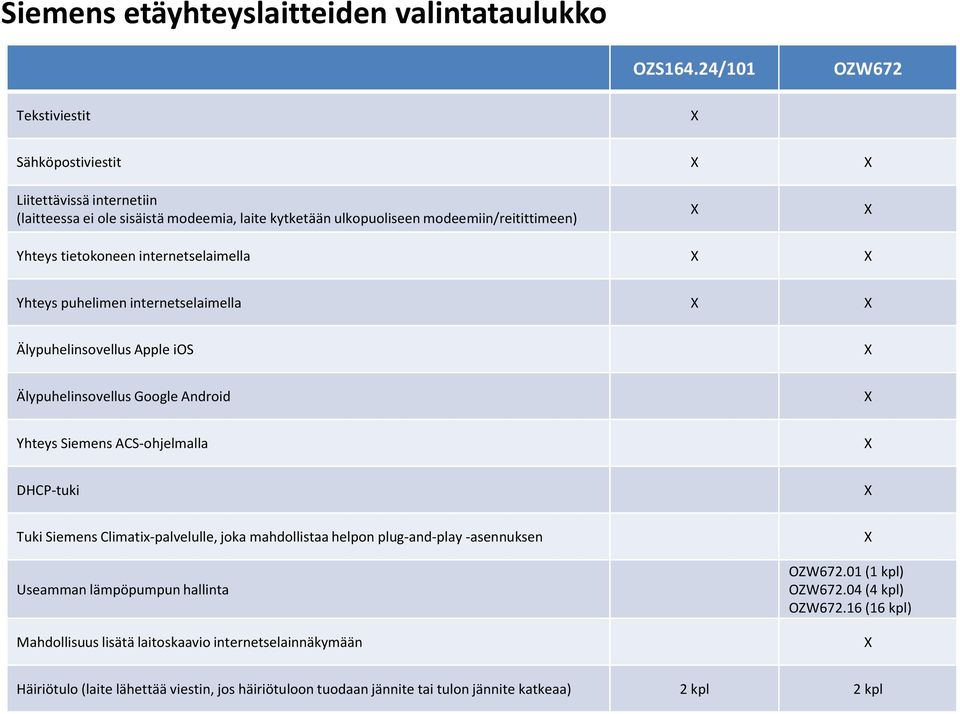

2 Siemens etäyhteyslaitteiden valintataulukko OZS164.24/101 OZW672 Tekstiviestit X Sähköpostiviestit X X Liitettävissä internetiin (laitteessa ei ole sisäistä modeemia, laite kytketään ulkopuoliseen modeemiin/reitittimeen) X X Yhteys tietokoneen internetselaimella X X Yhteys puhelimen internetselaimella X X Älypuhelinsovellus Apple ios X Älypuhelinsovellus Google Android X Yhteys Siemens ACS-ohjelmalla X DHCP-tuki X Tuki Siemens Climatix-palvelulle, joka mahdollistaa helpon plug-and-play -asennuksen Useamman lämpöpumpun hallinta Mahdollisuus lisätä laitoskaavio internetselainnäkymään X OZW (1 kpl) OZW (4 kpl) OZW (16 kpl) X Häiriötulo (laite lähettää viestin, jos häiriötuloon tuodaan jännite tai tulon jännite katkeaa) 2 kpl 2 kpl

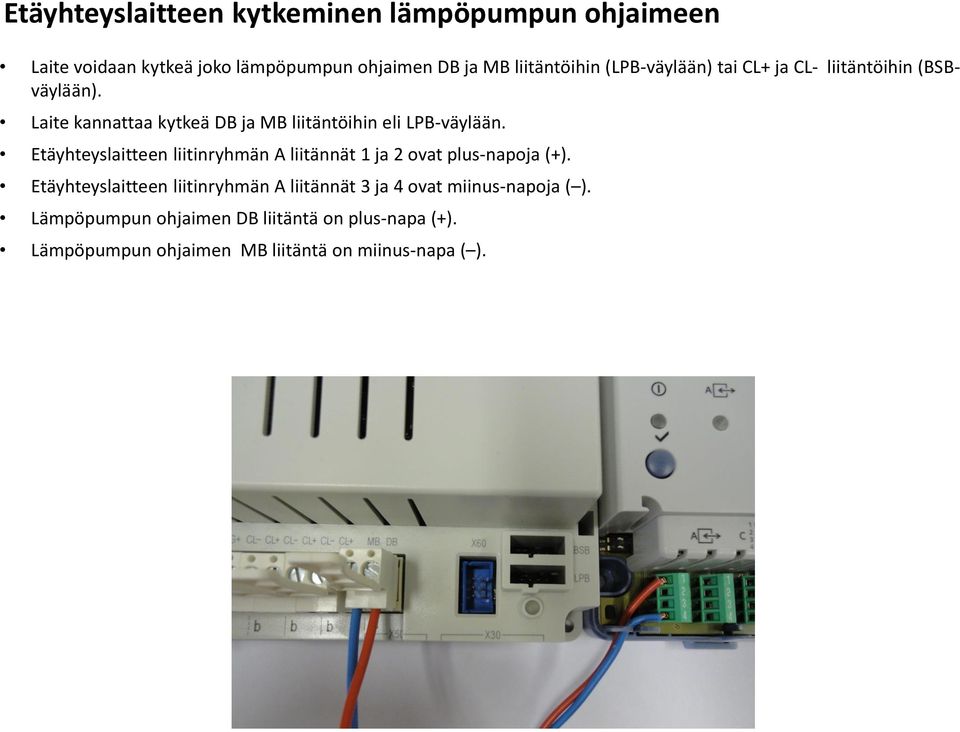

3 Etäyhteyslaitteen kytkeminen lämpöpumpun ohjaimeen Laite voidaan kytkeä joko lämpöpumpun ohjaimen DB ja MB liitäntöihin (LPB-väylään) tai CL+ ja CL- liitäntöihin (BSBväylään). Laite kannattaa kytkeä DB ja MB liitäntöihin eli LPB-väylään. Etäyhteyslaitteen liitinryhmän A liitännät 1 ja 2 ovat plus-napoja (+). Etäyhteyslaitteen liitinryhmän A liitännät 3 ja 4 ovat miinus-napoja ( ). Lämpöpumpun ohjaimen DB liitäntä on plus-napa (+). Lämpöpumpun ohjaimen MB liitäntä on miinus-napa ( ).

4 Yläpalkki > Käyttäjätilit Laitteeseen voi luoda useita käyttäjätilejä. Kullekin käyttäjätilille voidaan valita on salasana, käyttäjätaso ja kieli. Administrator tili on aina olemassa, sitä ei voi poistaa. Administrator-tilin oletussalasana on Password. Tilin salasana kannattaa vaihtaa. Käytä sellaista salasanaa, joka sinun on helppo muistaa, mutta muiden vaikea arvata. Laitteen nettisivuilla näkyvät asetukset riippuvat käyttäjätunnuksen käyttäjätasosta. Pääkäyttäjätasolla näkyvät kaikki asetukset. Huoltotasolla osa asetuksista on piilotettu. Loppukäyttäjätasolla näkyy vain pieni osa asetuksista. Käytännössä kaikkien käyttäjätilien kannattaa olla joko Pääkäyttäjä- tai Huolto-tasojen tilejä. Laitteen valikoiden ja lämpöpumpun ohjaimen kieli riippuu käyttäjätilin kielivalinnasta. Laitteen nettisivujen kirjautumissivun kieli valitaan polulta Päätaso (Alkuun) > Nettilaite > Asetukset > Webserver. Kirjautumissivun kieli ei vaikuta tekstiviesteihin eikä käyttäjätileihin. Tekstiviestien kieli valitaan SMS asetuksista. Kielen valinta on neuvottu myöhemmin tässä ohjeessa. Käyttäjätilit ovat käytössä vain USB- ja nettikäytössä. Administrator tilin salasana kannattaa kuitenkin vaihtaa, vaikka laite olisi vain tekstiviestikäytössä.

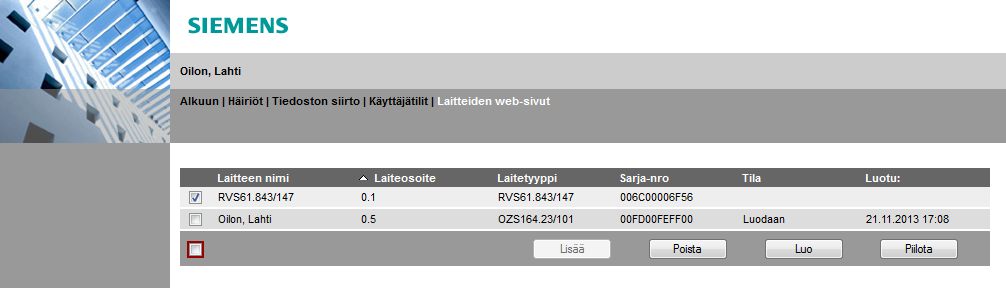

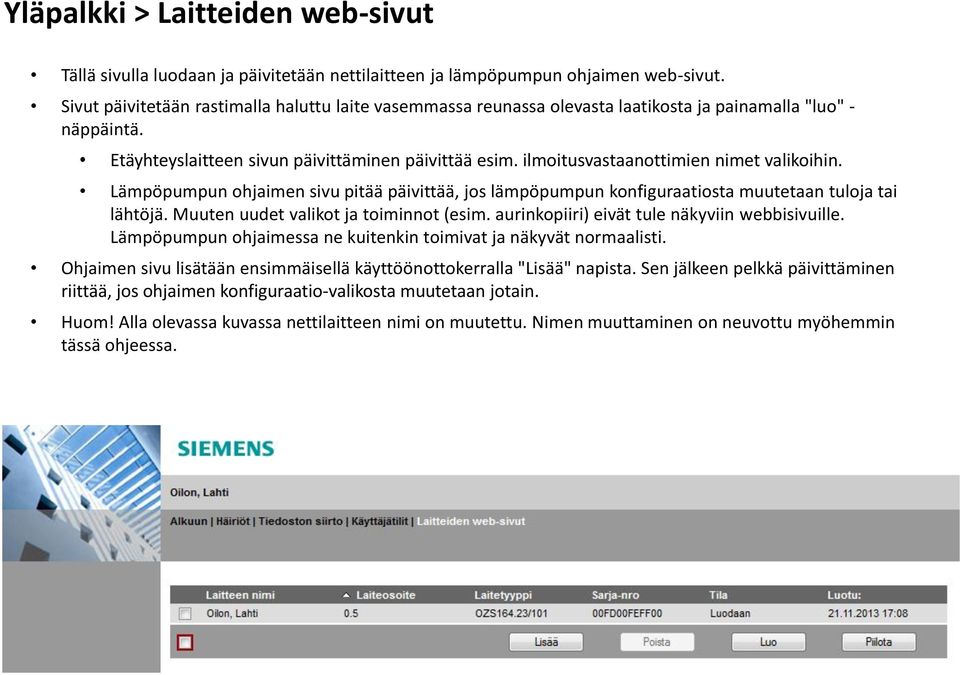

5 Yläpalkki > Laitteiden web-sivut Tällä sivulla luodaan ja päivitetään nettilaitteen ja lämpöpumpun ohjaimen web-sivut. Sivut päivitetään rastimalla haluttu laite vasemmassa reunassa olevasta laatikosta ja painamalla "luo" - näppäintä. Etäyhteyslaitteen sivun päivittäminen päivittää esim. ilmoitusvastaanottimien nimet valikoihin. Lämpöpumpun ohjaimen sivu pitää päivittää, jos lämpöpumpun konfiguraatiosta muutetaan tuloja tai lähtöjä. Muuten uudet valikot ja toiminnot (esim. aurinkopiiri) eivät tule näkyviin webbisivuille. Lämpöpumpun ohjaimessa ne kuitenkin toimivat ja näkyvät normaalisti. Ohjaimen sivu lisätään ensimmäisellä käyttöönottokerralla "Lisää" napista. Sen jälkeen pelkkä päivittäminen riittää, jos ohjaimen konfiguraatio-valikosta muutetaan jotain. Huom! Alla olevassa kuvassa nettilaitteen nimi on muutettu. Nimen muuttaminen on neuvottu myöhemmin tässä ohjeessa.

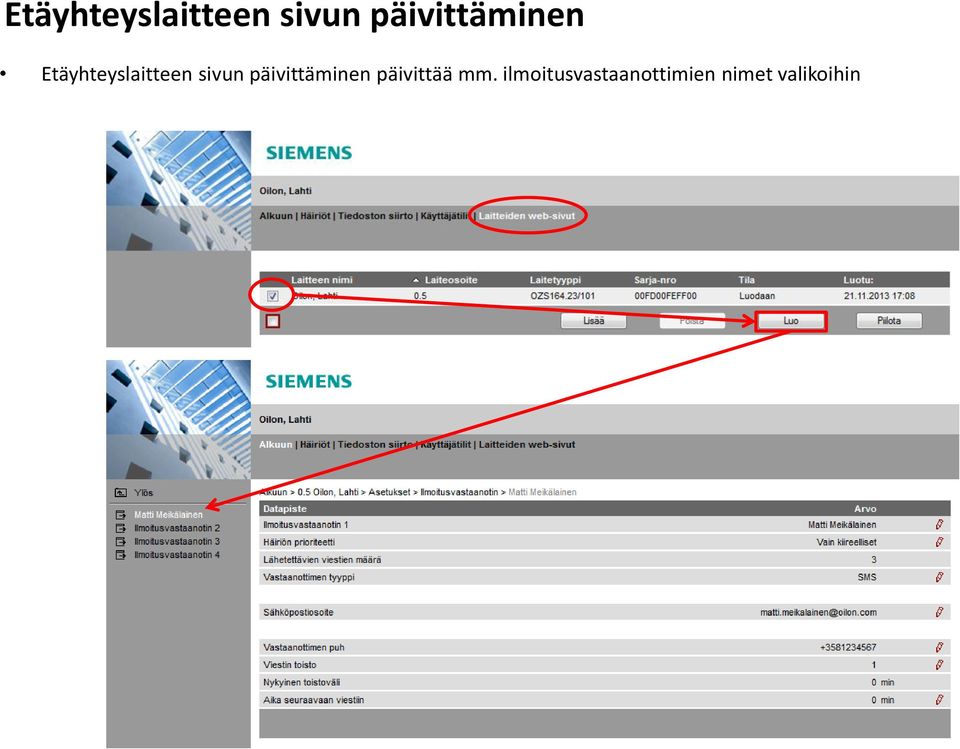

6 Etäyhteyslaitteen sivun päivittäminen Etäyhteyslaitteen sivun päivittäminen päivittää mm. ilmoitusvastaanottimien nimet valikoihin

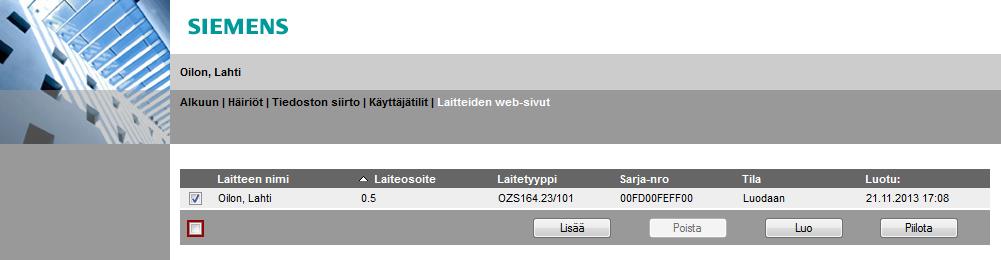

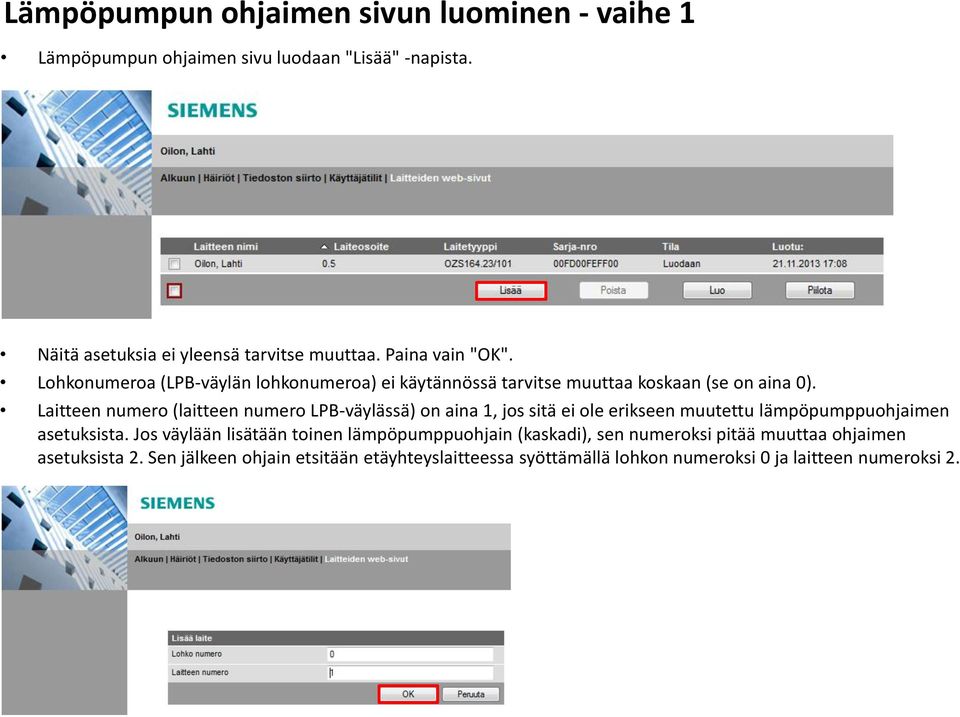

7 Lämpöpumpun ohjaimen sivun luominen - vaihe 1 Lämpöpumpun ohjaimen sivu luodaan "Lisää" -napista. Näitä asetuksia ei yleensä tarvitse muuttaa. Paina vain "OK". Lohkonumeroa (LPB-väylän lohkonumeroa) ei käytännössä tarvitse muuttaa koskaan (se on aina 0). Laitteen numero (laitteen numero LPB-väylässä) on aina 1, jos sitä ei ole erikseen muutettu lämpöpumppuohjaimen asetuksista. Jos väylään lisätään toinen lämpöpumppuohjain (kaskadi), sen numeroksi pitää muuttaa ohjaimen asetuksista 2. Sen jälkeen ohjain etsitään etäyhteyslaitteessa syöttämällä lohkon numeroksi 0 ja laitteen numeroksi 2.

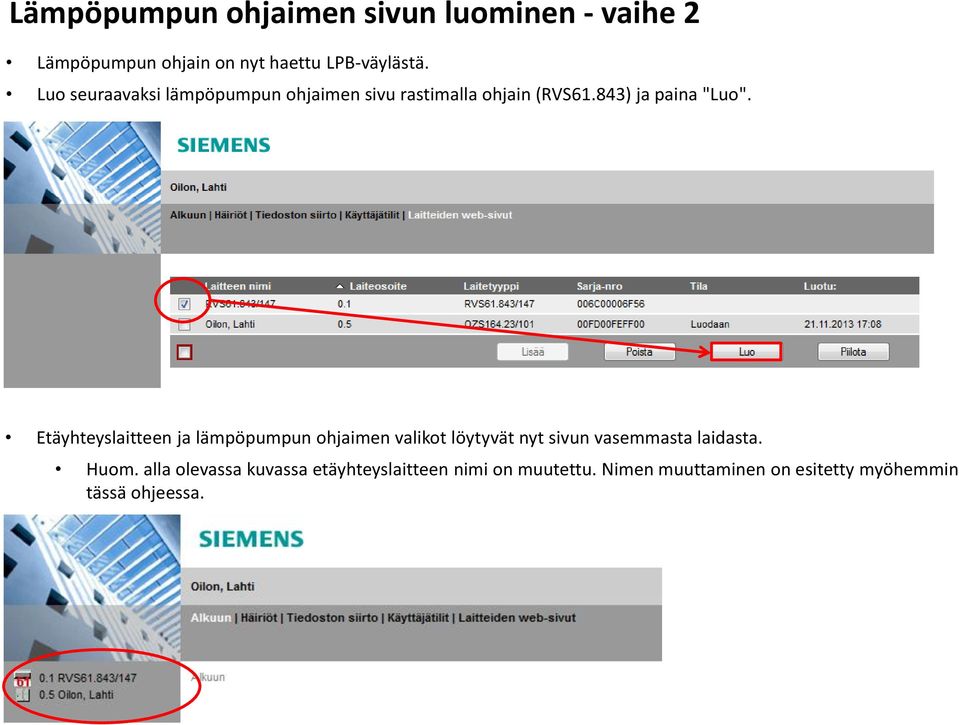

8 Lämpöpumpun ohjaimen sivun luominen - vaihe 2 Lämpöpumpun ohjain on nyt haettu LPB-väylästä. Luo seuraavaksi lämpöpumpun ohjaimen sivu rastimalla ohjain (RVS61.843) ja paina "Luo". Etäyhteyslaitteen ja lämpöpumpun ohjaimen valikot löytyvät nyt sivun vasemmasta laidasta. Huom. alla olevassa kuvassa etäyhteyslaitteen nimi on muutettu. Nimen muuttaminen on esitetty myöhemmin tässä ohjeessa.

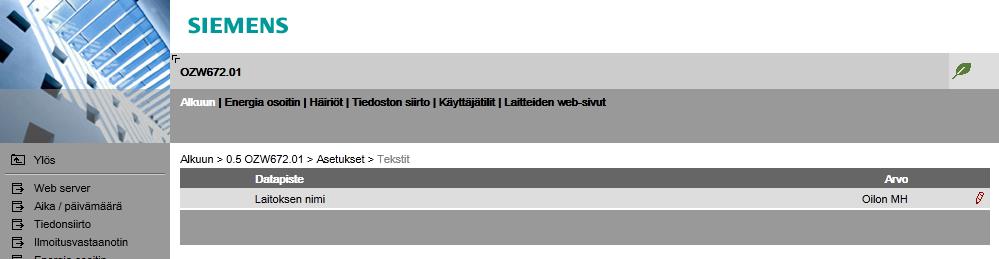

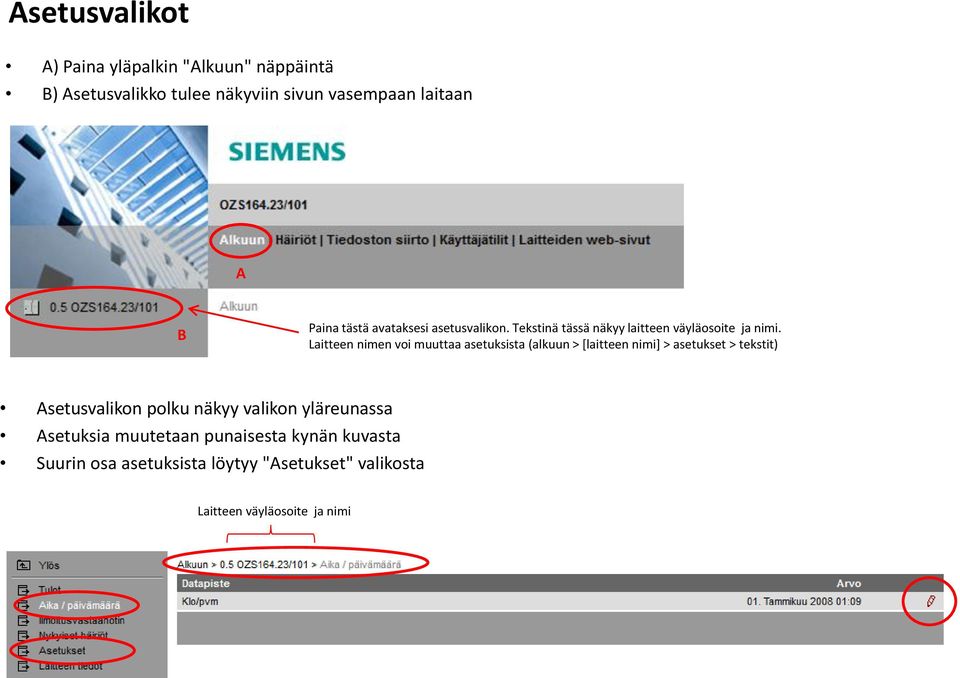

9 Asetusvalikot A) Paina yläpalkin "Alkuun" näppäintä B) Asetusvalikko tulee näkyviin sivun vasempaan laitaan A B Paina tästä avataksesi asetusvalikon. Tekstinä tässä näkyy laitteen väyläosoite ja nimi. Laitteen nimen voi muuttaa asetuksista (alkuun > [laitteen nimi] > asetukset > tekstit) Asetusvalikon polku näkyy valikon yläreunassa Asetuksia muutetaan punaisesta kynän kuvasta Suurin osa asetuksista löytyy "Asetukset" valikosta Laitteen väyläosoite ja nimi

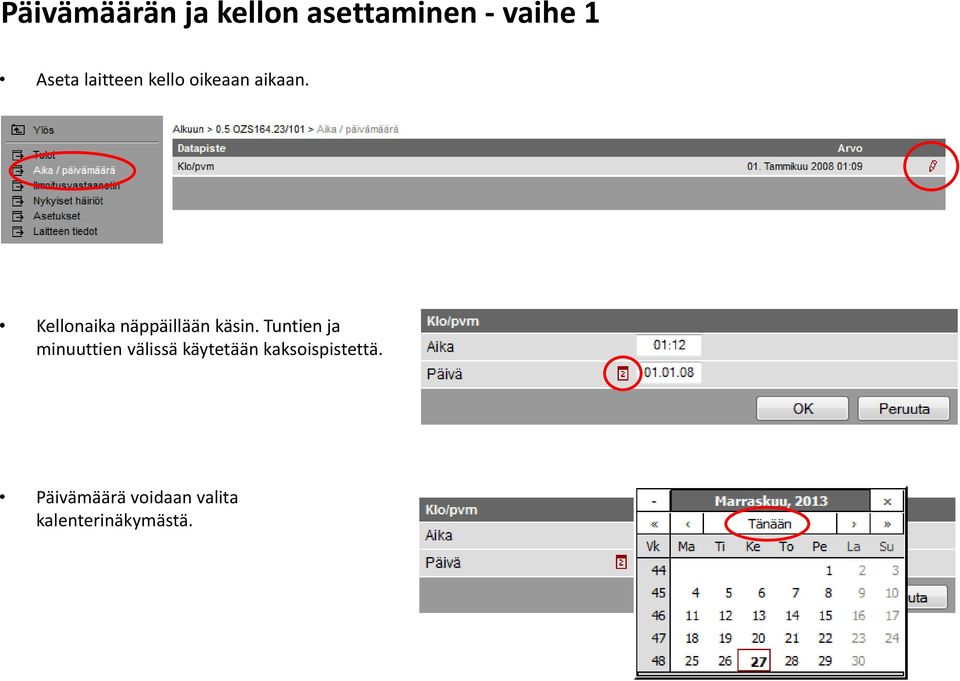

10 Päivämäärän ja kellon asettaminen - vaihe 1 Aseta laitteen kello oikeaan aikaan. Kellonaika näppäillään käsin. Tuntien ja minuuttien välissä käytetään kaksoispistettä. Päivämäärä voidaan valita kalenterinäkymästä.

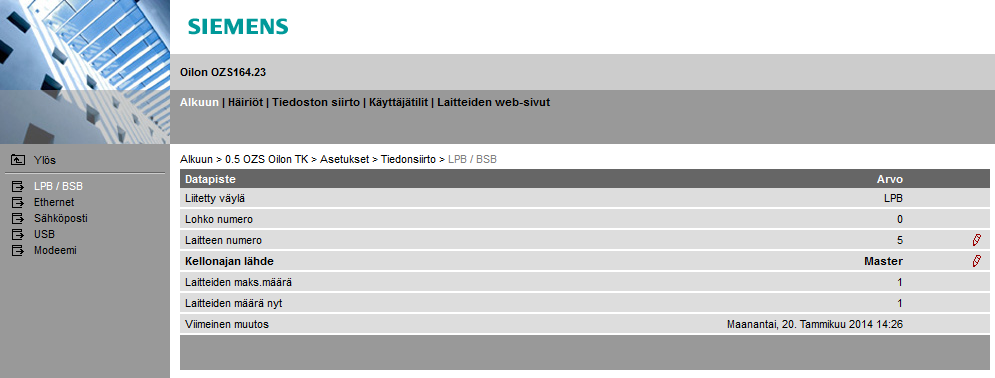

11 Päivämäärän ja kellon asettaminen - vaihe 2 Etäyhteyslaite ja lämpöpumpun ohjain on kytketty toisiinsa väylän kautta (LPB-väylä). Väylässä yksi laite voi määrätä muiden väylään kytkettyjen laitteiden kellonajan. Muiden laitteiden kellonajan määräävä laite on tällöin väylän "master". Aseta etäyhteyslaite väylän "masteriksi" valikosta "Asetukset > Tiedonsiirto > LPB / BSB".

12 Päivämäärän ja kellon asettaminen - vaihe 3 Aseta rivin LPB-valikosta löytyvän rivin 6640 arvoksi "Orja kaukoasetuksen kera". Näin ohjain saa väylästä kellonajan etäyhteyslaitteelta (etäyhteyslaite on kellonajan "master" ja lämpöpumpun ohjain "slave"). Kaukoasetus tarkoittaa, että väylän yhteinen kellonaika voidaan asettaa myös lämpöpumpun ohjaimen ruudulta, jolloin se siirtyy automaattisesti myös etäyhteyslaitteen kellonajaksi.

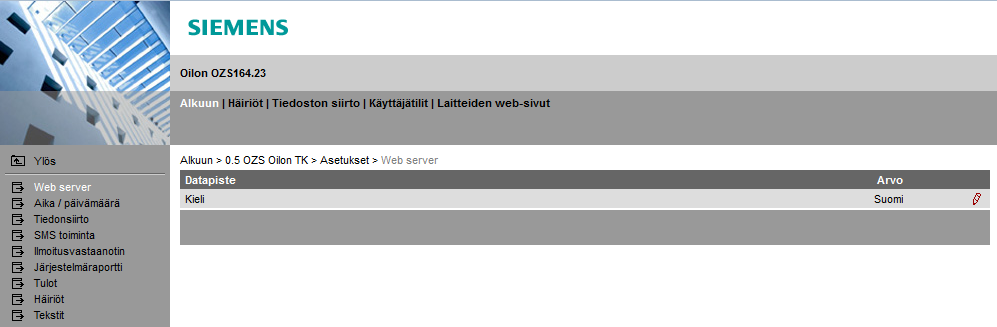

13 Kirjautumissivun kielen vaihtaminen Kirjautumissivun kieli vaihdetaan polulta "Asetukset > Webserver"

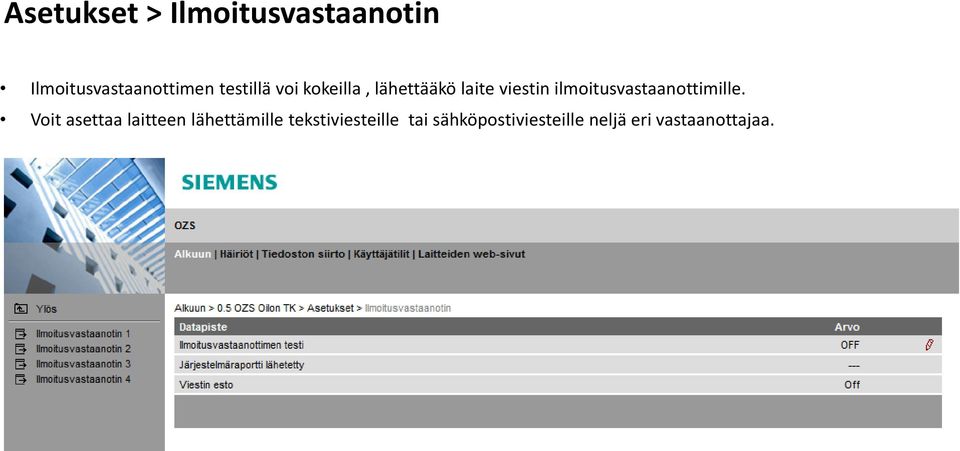

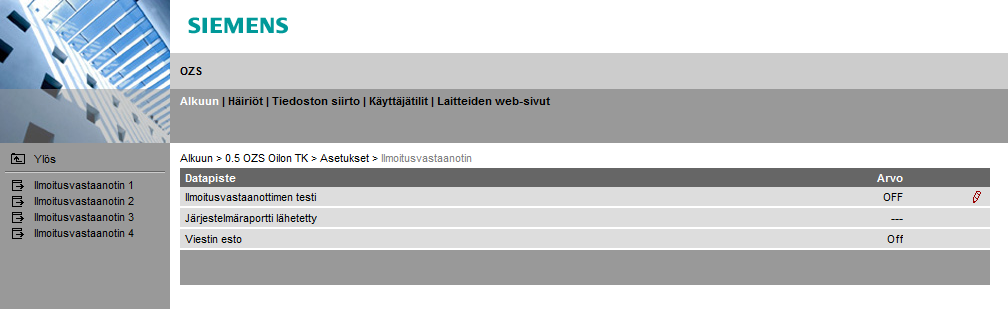

14 Asetukset > Ilmoitusvastaanotin Ilmoitusvastaanottimen testillä voi kokeilla, lähettääkö laite viestin ilmoitusvastaanottimille. Voit asettaa laitteen lähettämille tekstiviesteille tai sähköpostiviesteille neljä eri vastaanottajaa.

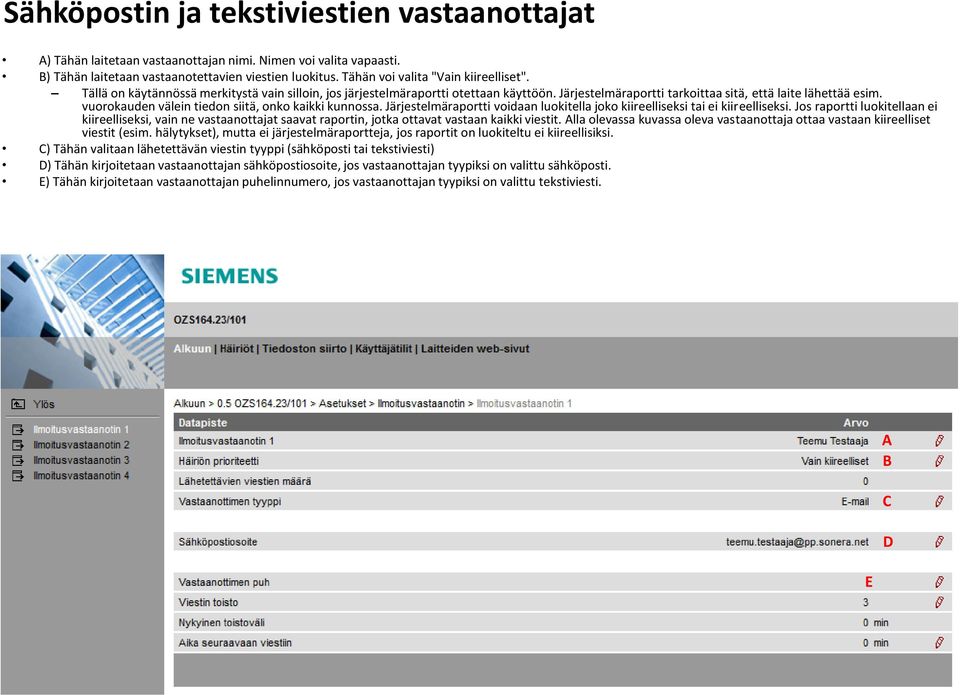

15 Sähköpostin ja tekstiviestien vastaanottajat A) Tähän laitetaan vastaanottajan nimi. Nimen voi valita vapaasti. B) Tähän laitetaan vastaanotettavien viestien luokitus. Tähän voi valita "Vain kiireelliset". Tällä on käytännössä merkitystä vain silloin, jos järjestelmäraportti otettaan käyttöön. Järjestelmäraportti tarkoittaa sitä, että laite lähettää esim. vuorokauden välein tiedon siitä, onko kaikki kunnossa. Järjestelmäraportti voidaan luokitella joko kiireelliseksi tai ei kiireelliseksi. Jos raportti luokitellaan ei kiireelliseksi, vain ne vastaanottajat saavat raportin, jotka ottavat vastaan kaikki viestit. Alla olevassa kuvassa oleva vastaanottaja ottaa vastaan kiireelliset viestit (esim. hälytykset), mutta ei järjestelmäraportteja, jos raportit on luokiteltu ei kiireellisiksi. C) Tähän valitaan lähetettävän viestin tyyppi (sähköposti tai tekstiviesti) D) Tähän kirjoitetaan vastaanottajan sähköpostiosoite, jos vastaanottajan tyypiksi on valittu sähköposti. E) Tähän kirjoitetaan vastaanottajan puhelinnumero, jos vastaanottajan tyypiksi on valittu tekstiviesti. E A B C D

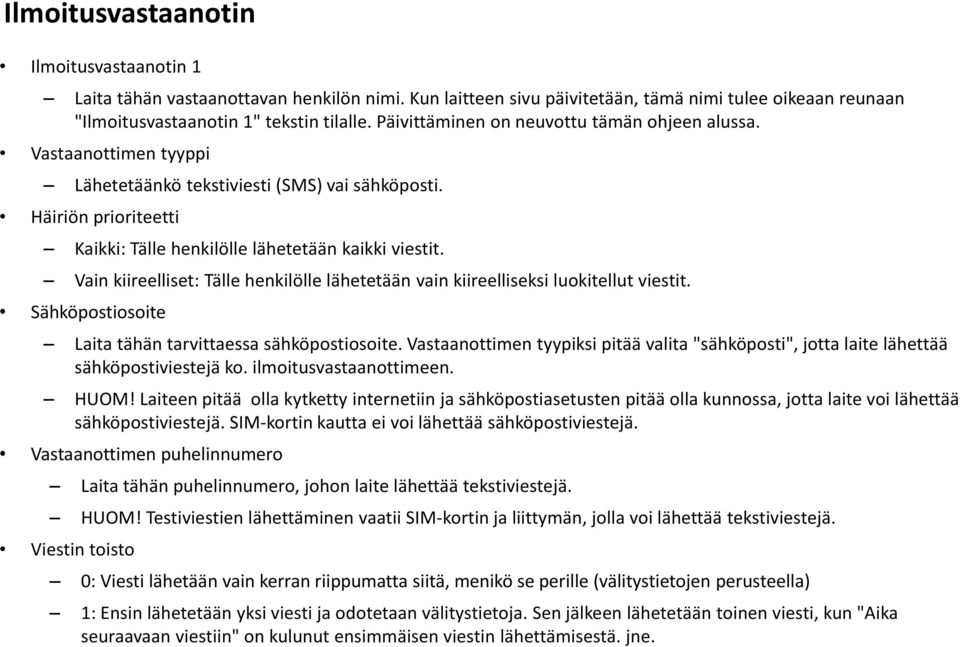

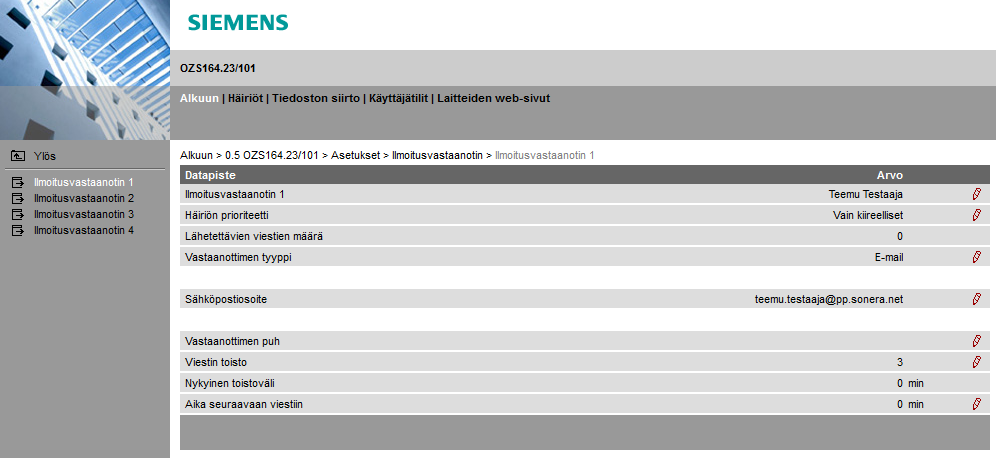

16 Ilmoitusvastaanotin Ilmoitusvastaanotin 1 Laita tähän vastaanottavan henkilön nimi. Kun laitteen sivu päivitetään, tämä nimi tulee oikeaan reunaan "Ilmoitusvastaanotin 1" tekstin tilalle. Päivittäminen on neuvottu tämän ohjeen alussa. Vastaanottimen tyyppi Lähetetäänkö tekstiviesti (SMS) vai sähköposti. Häiriön prioriteetti Kaikki: Tälle henkilölle lähetetään kaikki viestit. Vain kiireelliset: Tälle henkilölle lähetetään vain kiireelliseksi luokitellut viestit. Sähköpostiosoite Laita tähän tarvittaessa sähköpostiosoite. Vastaanottimen tyypiksi pitää valita "sähköposti", jotta laite lähettää sähköpostiviestejä ko. ilmoitusvastaanottimeen. HUOM! Laiteen pitää olla kytketty internetiin ja sähköpostiasetusten pitää olla kunnossa, jotta laite voi lähettää sähköpostiviestejä. SIM-kortin kautta ei voi lähettää sähköpostiviestejä. Vastaanottimen puhelinnumero Laita tähän puhelinnumero, johon laite lähettää tekstiviestejä. HUOM! Testiviestien lähettäminen vaatii SIM-kortin ja liittymän, jolla voi lähettää tekstiviestejä. Viestin toisto 0: Viesti lähetään vain kerran riippumatta siitä, menikö se perille (välitystietojen perusteella) 1: Ensin lähetetään yksi viesti ja odotetaan välitystietoja. Sen jälkeen lähetetään toinen viesti, kun "Aika seuraavaan viestiin" on kulunut ensimmäisen viestin lähettämisestä. jne.

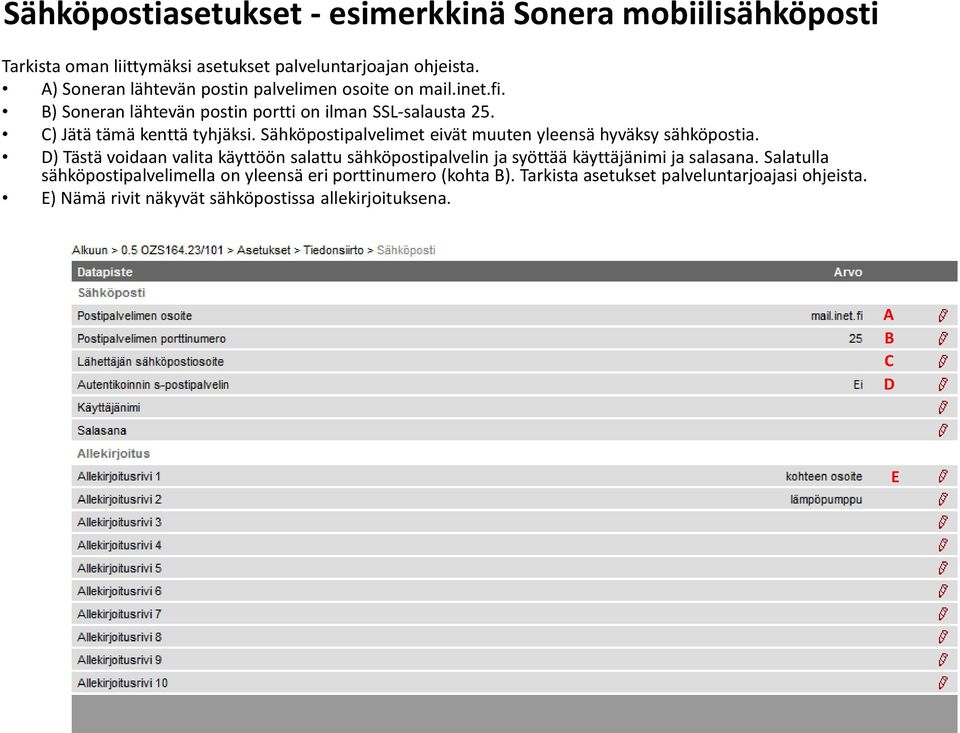

17 Sähköpostiasetukset - esimerkkinä Sonera mobiilisähköposti Tarkista oman liittymäksi asetukset palveluntarjoajan ohjeista. A) Soneran lähtevän postin palvelimen osoite on mail.inet.fi. B) Soneran lähtevän postin portti on ilman SSL-salausta 25. C) Jätä tämä kenttä tyhjäksi. Sähköpostipalvelimet eivät muuten yleensä hyväksy sähköpostia. D) Tästä voidaan valita käyttöön salattu sähköpostipalvelin ja syöttää käyttäjänimi ja salasana. Salatulla sähköpostipalvelimella on yleensä eri porttinumero (kohta B). Tarkista asetukset palveluntarjoajasi ohjeista. E) Nämä rivit näkyvät sähköpostissa allekirjoituksena. A B C D E

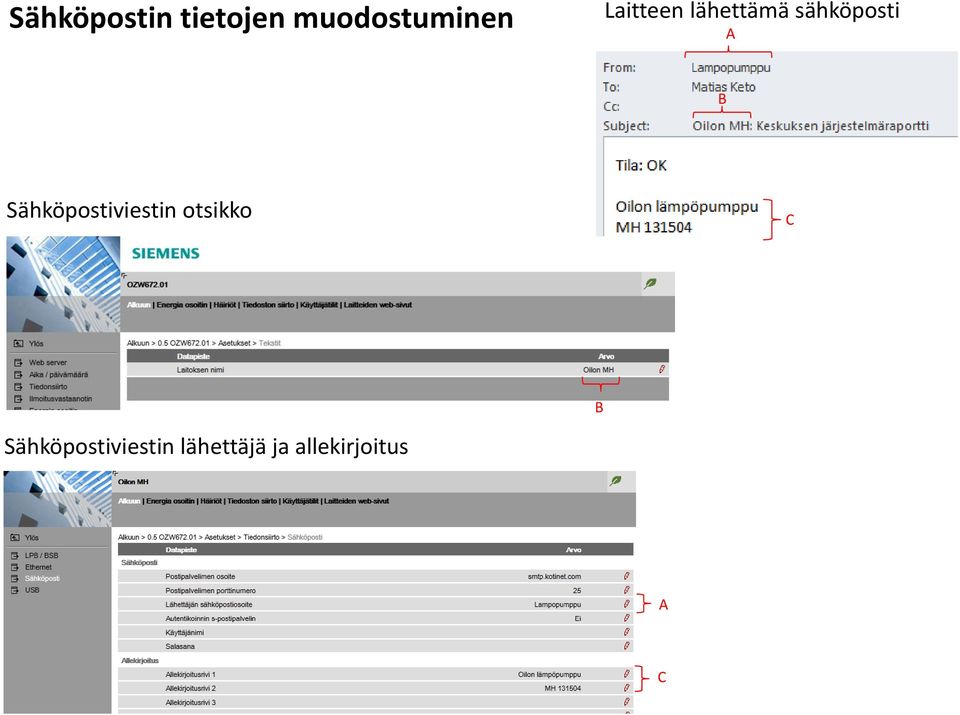

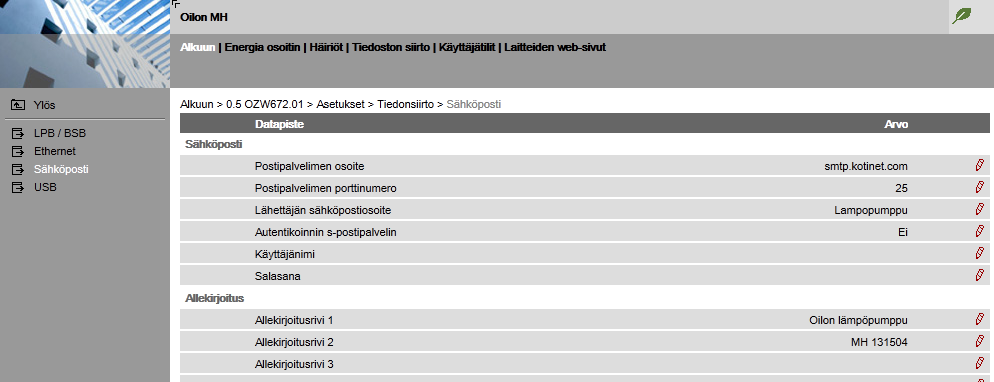

18 Sähköpostin tietojen muodostuminen Laitteen lähettämä sähköposti A B Sähköpostiviestin otsikko C B Sähköpostiviestin lähettäjä ja allekirjoitus A C

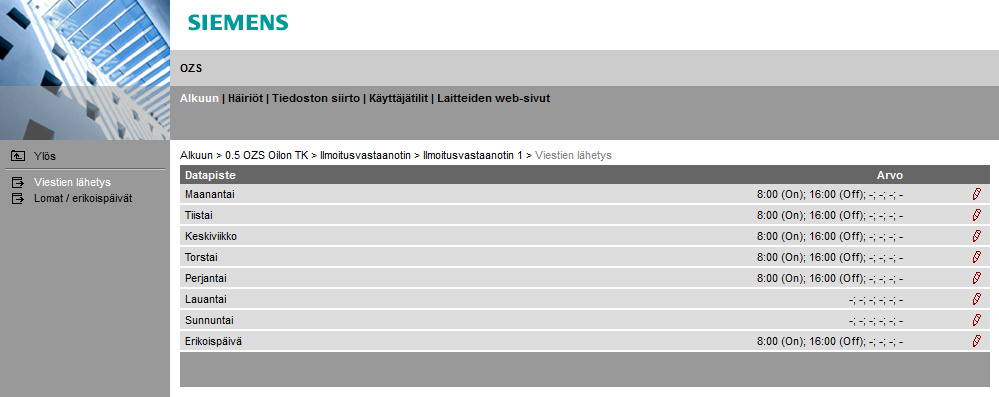

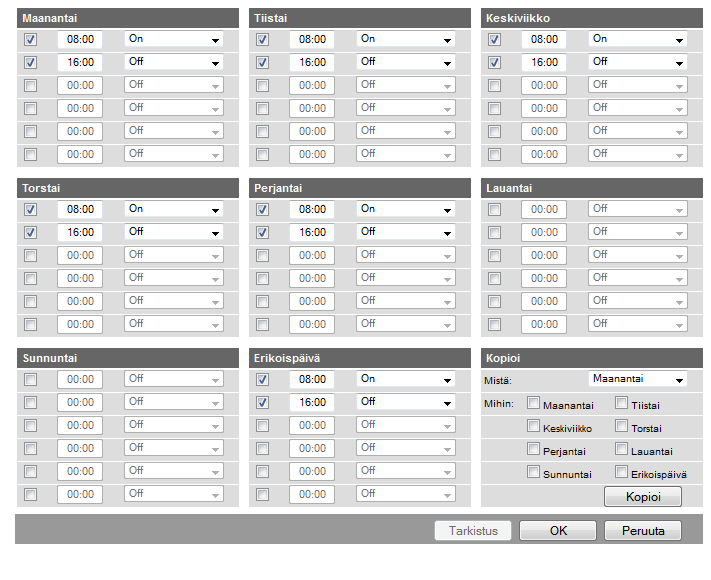

19 Päätaso > Ilmoitusvastaanotin > Viestien lähetys Kullekin ilmoitusvastaanottimelle voi asettaa viikkoaikataulun. Alla olevassa esimerkissä viestejä lähetetään arkipäivinä kello 8 ja kello 16 välissä. Kello 16 jälkeen viestejä ei lähetetä. Lauantaina ja sunnuntaina viestejä ei lähetetä, koska viestien lähetys laitetaan perjantaina kello 16 pois päältä (off-tilaan) ja vasta maanantaina kello 8 takaisin päälle (on). Viikonlopuksi ei ole siis ollut tässä tapauksessa tarpeen tehdä erikseen sääntöä. Aikataulu voidaan asettaa esimerkiksi siinä tapauksessa, että joku vastaanottaja päivystää arkisin virka-aikana, mutta joku toinen taas iltaisin ja viikonloppuisin. Aikataulu asetetaan painamalla punaista kynän kuvaa minkä tahansa päivän kohdalla (ks. seuraava sivu).

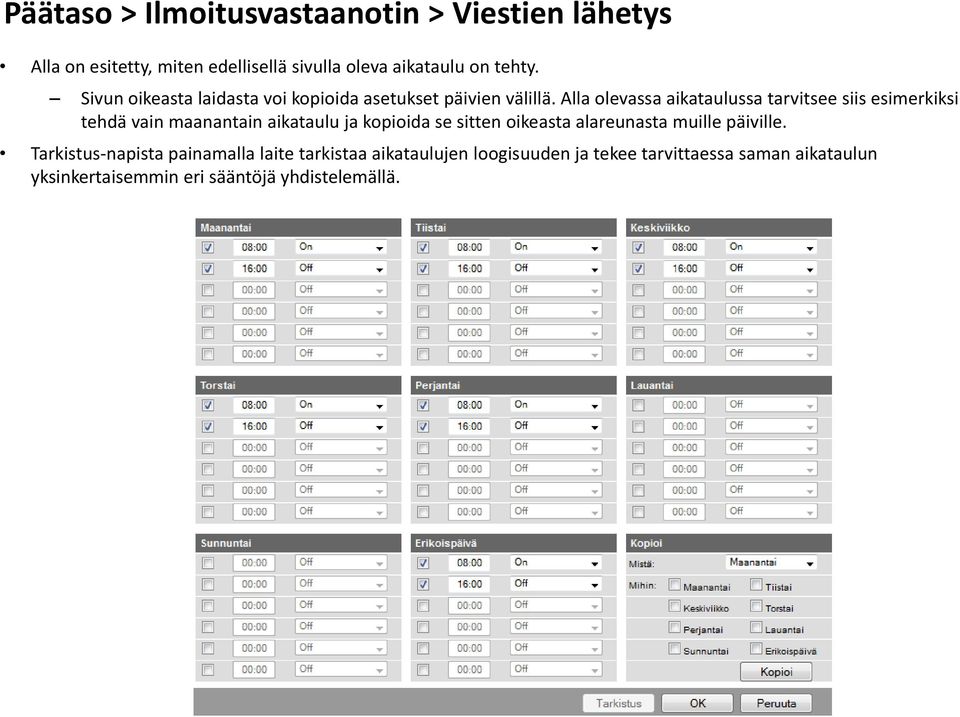

20 Päätaso > Ilmoitusvastaanotin > Viestien lähetys Alla on esitetty, miten edellisellä sivulla oleva aikataulu on tehty. Sivun oikeasta laidasta voi kopioida asetukset päivien välillä. Alla olevassa aikataulussa tarvitsee siis esimerkiksi tehdä vain maanantain aikataulu ja kopioida se sitten oikeasta alareunasta muille päiville. Tarkistus-napista painamalla laite tarkistaa aikataulujen loogisuuden ja tekee tarvittaessa saman aikataulun yksinkertaisemmin eri sääntöjä yhdistelemällä.

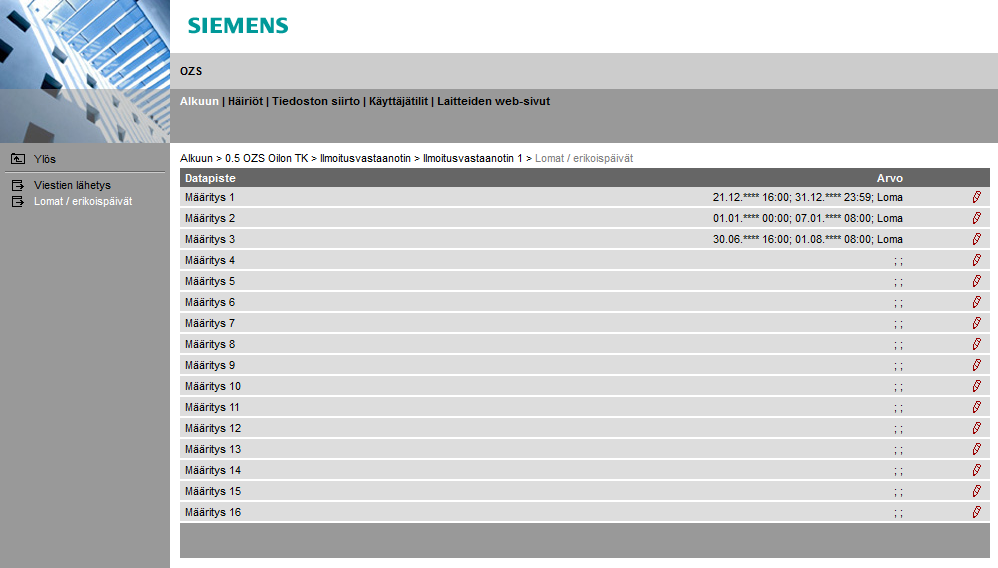

21 Päätaso > Ilmoitusvastaanotin > Lomat ja erikoispäivät Kullekin ilmoitusvastaanottimelle voi asettaa loma-aikataulun. Viestejä ei lähetetä loman aikana. Alla olevassa esimerkissä viestejä ei lähetetä joulun tienoilla, vuoden ensimmäisenä viikkona eikä heinäkuussa kesäloman aikana. Aikataulu voidaan asettaa esimerkiksi siinä tapauksessa, että joku vastaanottaja päivystää arkisin virka-aikana, mutta ei lomien ja pyhien aikana. Aikataulu asetetaan painamalla punaista kynän kuvaa minkä tahansa päivän kohdalla (ks. seuraava sivu).

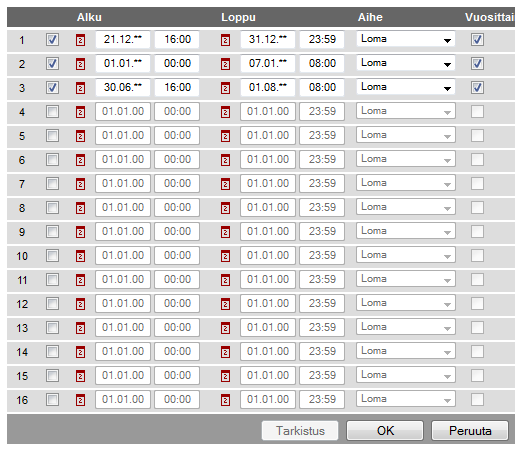

22 Päätaso > Ilmoitusvastaanotin > Lomat ja erikoispäivät Alla on esitetty, miten edellisellä sivulla oleva aikataulu on tehty. Tarkistus-napista painamalla laite tarkistaa aikataulujen loogisuuden ja tekee tarvittaessa saman aikataulun yksinkertaisemmin eri sääntöjä yhdistelemällä. Ruksitut loma-ajat ovat voimassa. Jos kohtaan "vuosittain" laittaa ruksin, sama aikataulu toistuu vuosittain.

23 Päätaso > Asetukset > Järjestelmäraportti Laitteen voi asettaa lähettämään raportin päivittäin (tai esim. viikoittain). Katso tarkemmat tiedot seuraavalta sivulta.

24 Päätaso > Asetukset > Järjestelmäraportti Ilmoitusaika Raportin lähettämisaika. Alla olevassa esimerkissä kello 12. Ilmoitusväli Raporttien lähettämisväli päivissä. Jos tähän asetetaan arvoksi 0, raportteja ei lähetetä. Jos tähän asetetaan arvoksi 1, raportti lähetetään vuorokauden välein (tässä tapauksessa joka päivä kello 12). Jos tähän asetetaan esimerkiksi 7, raportti lähetetään seitsemän päivän välein (tässä tapauksessa viikon välein kello 12). Käytännössä tähän kannattaa usein asettaa arvoksi 0, koska häiriöviestit lähtevät joka tapauksessa tästä asetuksesta riippumatta ja päivä- tai viikkoraporteille on harvoin tarvetta. Raportin sisältö on usein vain "kaikki OK", joten yleensä sitä ei tarvita. Prioriteetti Tässä valitaan, onko raportin luokitus "kiireellinen" vai "ei kiireellinen". Vastaanottimien asetuksissa valitaan, ottaako vastaanotin vastaan vain "kiireelliset" viestit vai "kaikki" viestit. Jos tähän valitaan "ei kiirellinen", ne vastaanottimet, jotka ottavat vastaan van "kiireellisiä" viestejä, eivät saa raporttia. Jos tähän valitaan "kiireellinen", kaikki vastaanottimet saavat raportin. Käytännössä tähän kannattaa usein valita "ei kiireellinen", jolloin vain ne vastaanottimet, jotka ottavat vastaan kaikki viestit (sekä "kiireelliset" että "ei kiireelliset"), saavat raportin.

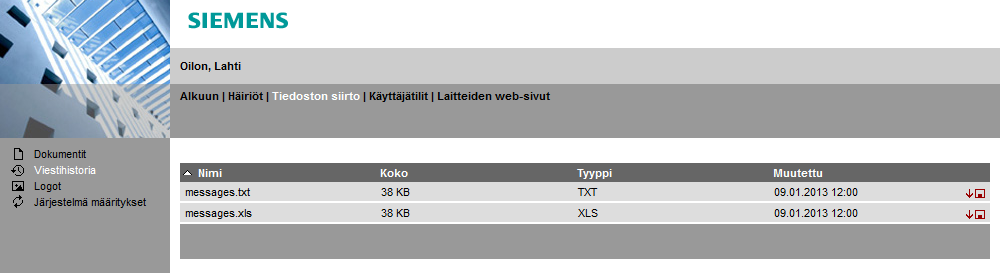

25 Yläpalkki > Viestihistoria, logot ja dokumentit Tiedoston siirto-valikosta löytyy mm. viestihistoria, jonka voi ladata testitiedostona (.txt) tai Excel-tiedostona (.xls). Viestihistoriaan on tallennettu kaikki laitteen lähettämät viestit. Dokumentit-valikkossa laitteen muistiin voi tallentaa tiedostoja. Toiminto vastaa verkkolevyä tai muistitikkua. Logot-valikossa voi vaihtaa yläreunassa näkyvän Siemens-logon mieleisekseen kuvaksi.

26 Ohjelmiston päivittäminen Lataa päivitystiedostot Siemensin kotisivuilta alla olevasta osoitteesta Ohjelmistopäivitys ole tarpeen, jos laite toimii toivotulla tavalla. Laitteen laiteohjelmisto (firmware) tuo laiteeseen uusia toimintoja ja korjaa havaittuja virheitä. Laitetietokanta (system definition, järjestelmän määritykset) tuo tuen uusille ohjainversioille (esimerkiksi Siemensin RVS ohjaimen E-versiolle). Uusissa etäyhteyslaitteissa on uusin laiteohjelmisto ja laitetietokanta, mutta vanhemmassa molemmat kannattaa päivittää.

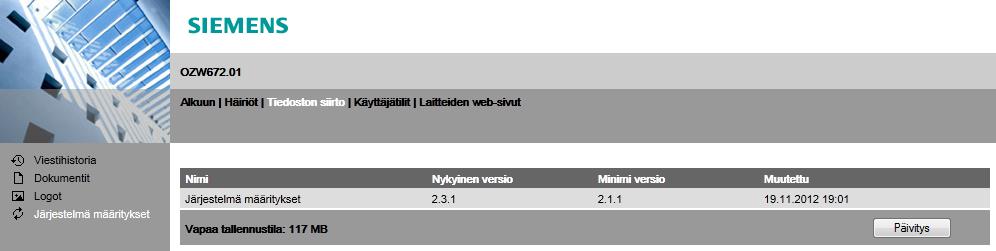

27 Laitetietokannan (järjestelmän määritysten) päivittäminen Laitetietokannan päivittäminen on tarpeen vain, jos etäyhteyslaite ei tue siihen kytkettyä lämpöpumpun ohjainta. Alla on esimerkki tällaisesta tilanteesta.
